500瓦白金电源：游戏高手ACE 500评测
1/23
白金电源一直是千瓦电源的专属，最近游戏高手推出ACE系列电源却主打低瓦数白金电源，随着硬件功耗不断的降低，日常使用到千瓦电源的机会少之又少，需求量最大的则在500w左右，那么为何不将白金电源普及到低瓦数电源中呢，游戏高手正是秉着普及白金电源的精神，推出了ACE500电源，该款电源采用益衡独家定制结构，相比同类结构电源这款电源在转换效率上更高！下面我们一起看看这款电源吧。
2/23

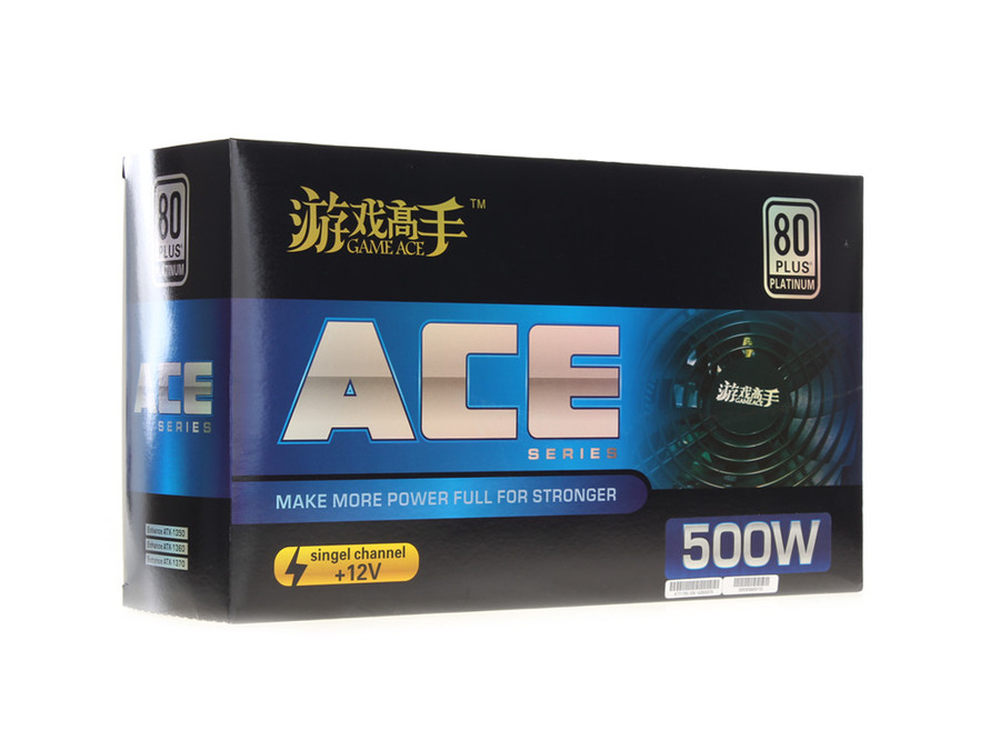

首先我们看下这款产品包装包装采用烫金工艺看上去十分高端，在包装两侧标注了每路输出数以及线材长度等参数。
3/23

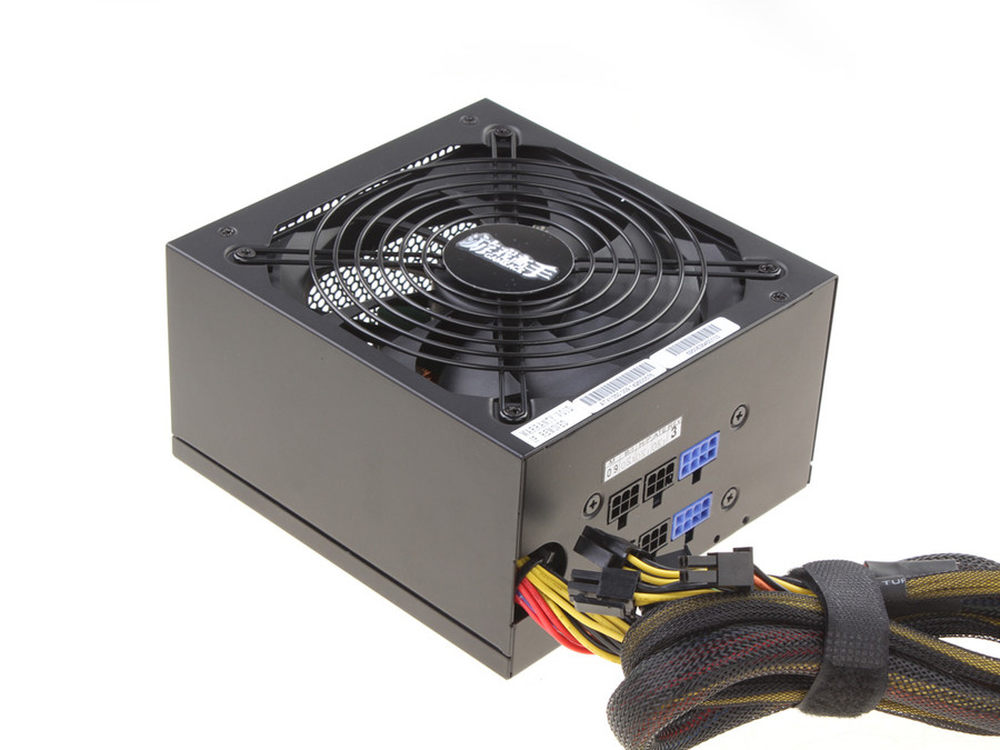

游戏高手ACE500电源采用半模块化设计，电源表面采用全黑的外观设计，并采用14cm大风车散热结构，在静音方面出众。
4/23

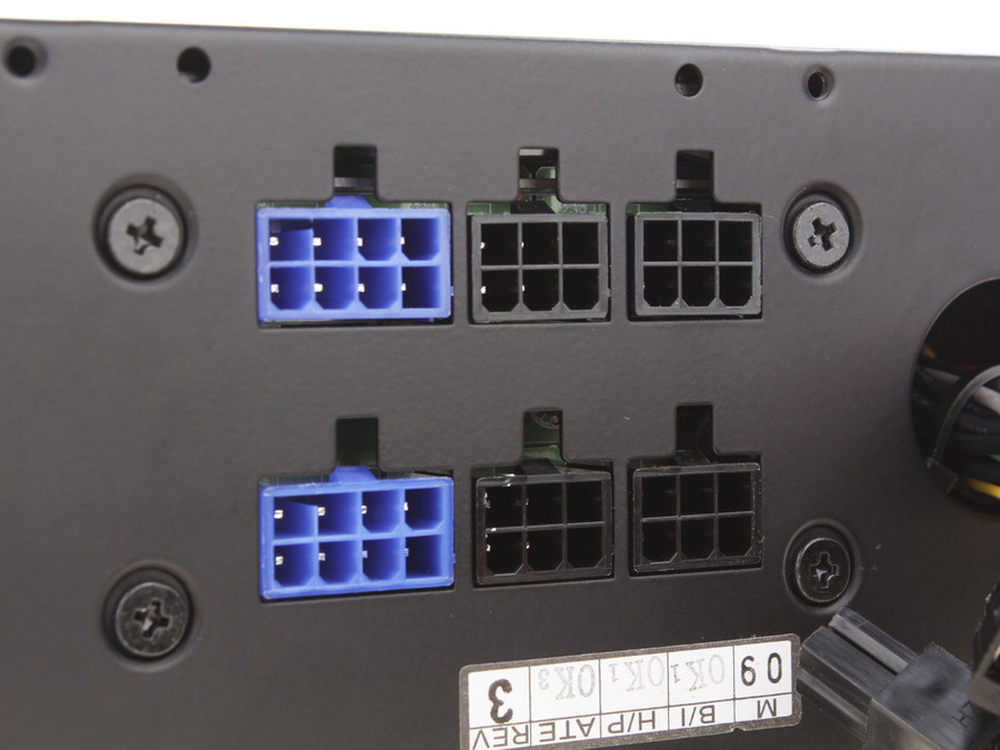

模组线接口特写，其中大D口与SATA口与显卡8pin接口用不同的颜色加以区分，防止误插的情况发生。
5/23

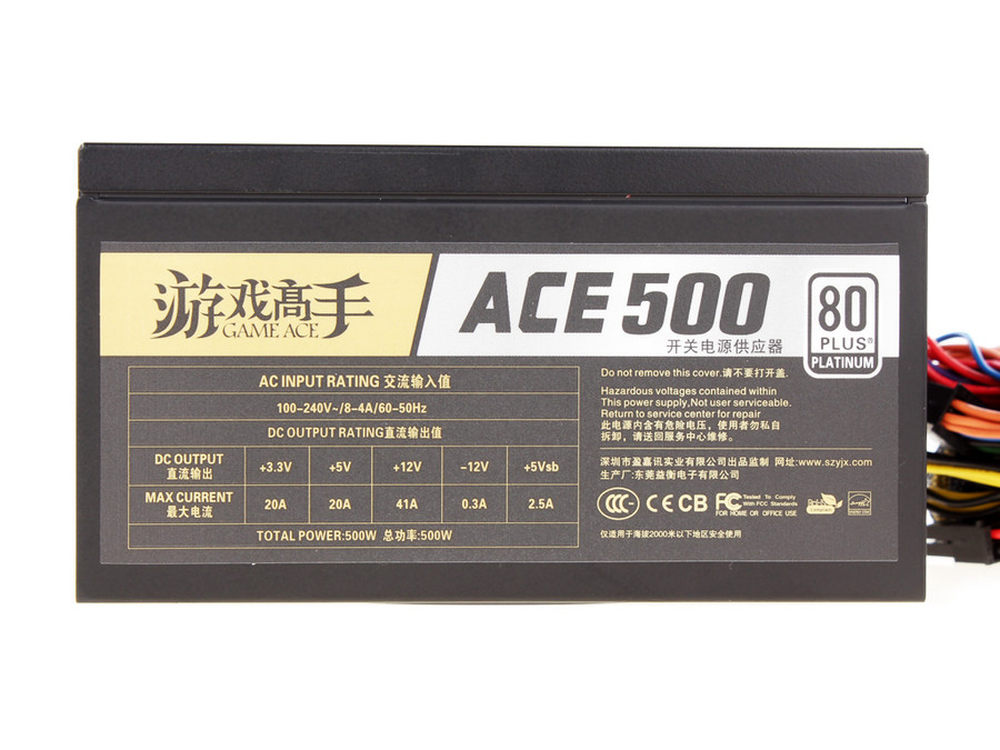

电源铭牌部分，从铭牌上来看，这款电源参数非常好，各路输出配重都非常均衡，12v最大输出可达总功率的98%%左右，3.3V/5V联合输出最大也可达到166W。
6/23

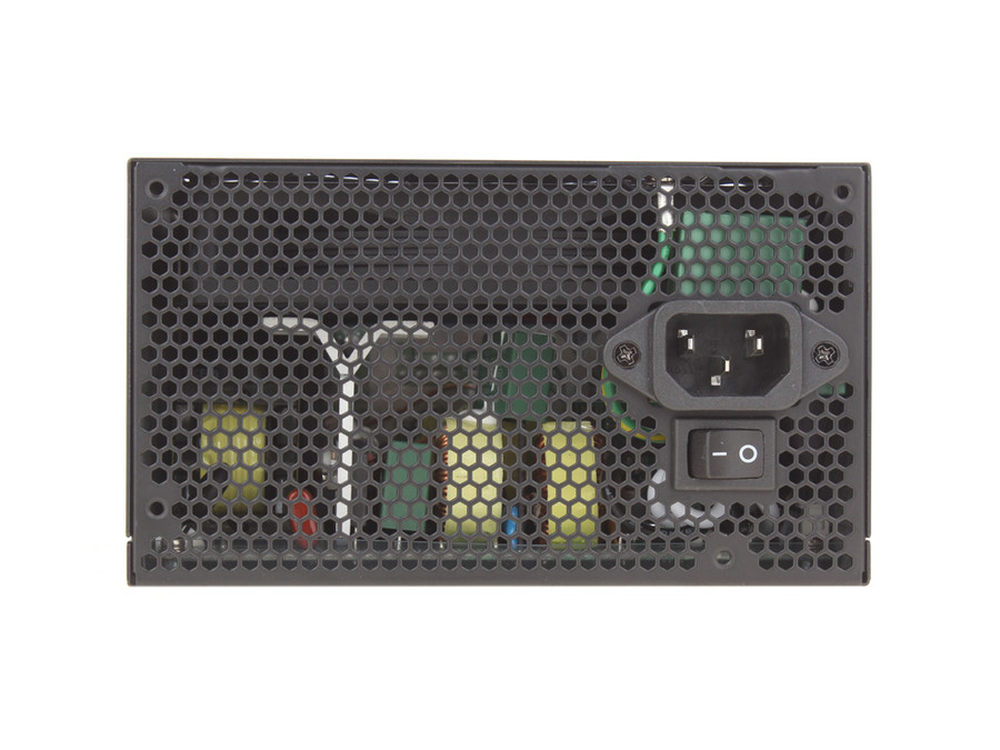

背部出风口采用蜂窝状散热孔，并配备了一枚AC总开关。
7/23

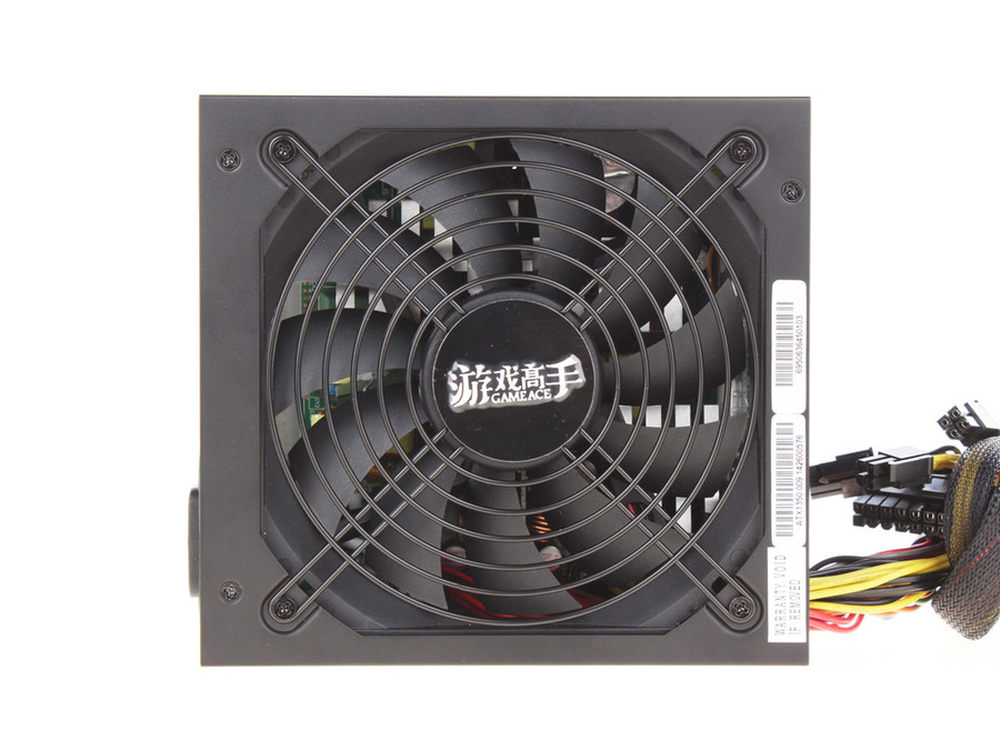

电源正面配备了一个圆形可拆式金属栅，拧下4个螺丝即可将金属栅取下，方便长时间使用后清灰。
8/23

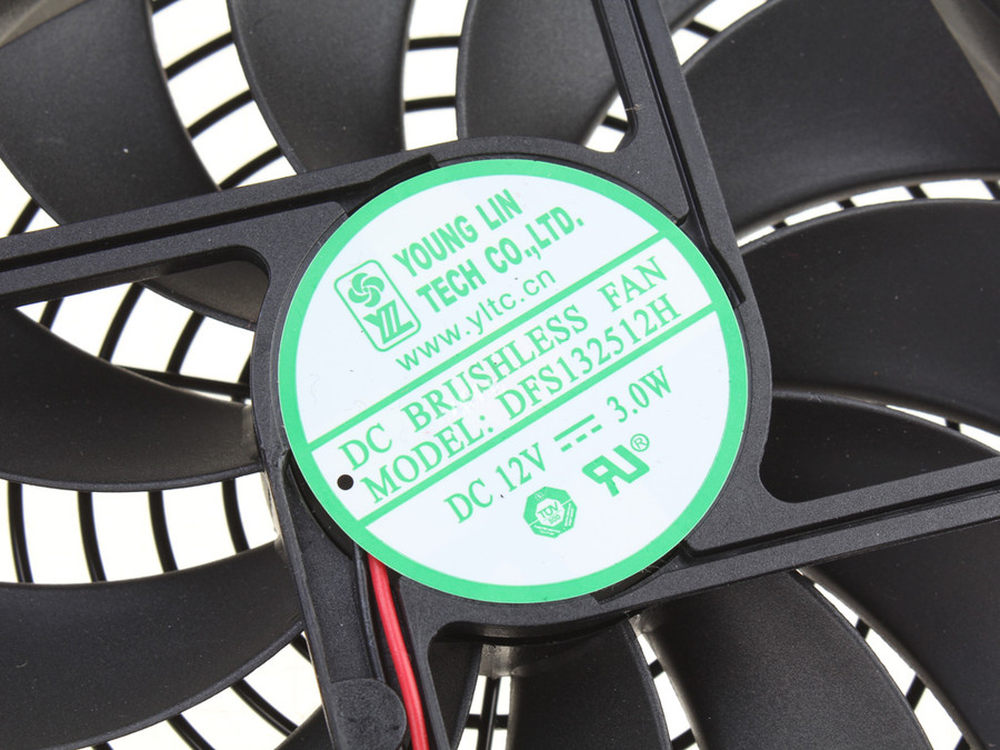

电源风扇来自台湾永林14cm风扇，12V/0.25A，采用大尺寸风扇的好处就是在低转速下也能获得足够的风量，相比同类电源它能更安静的运行。
9/23

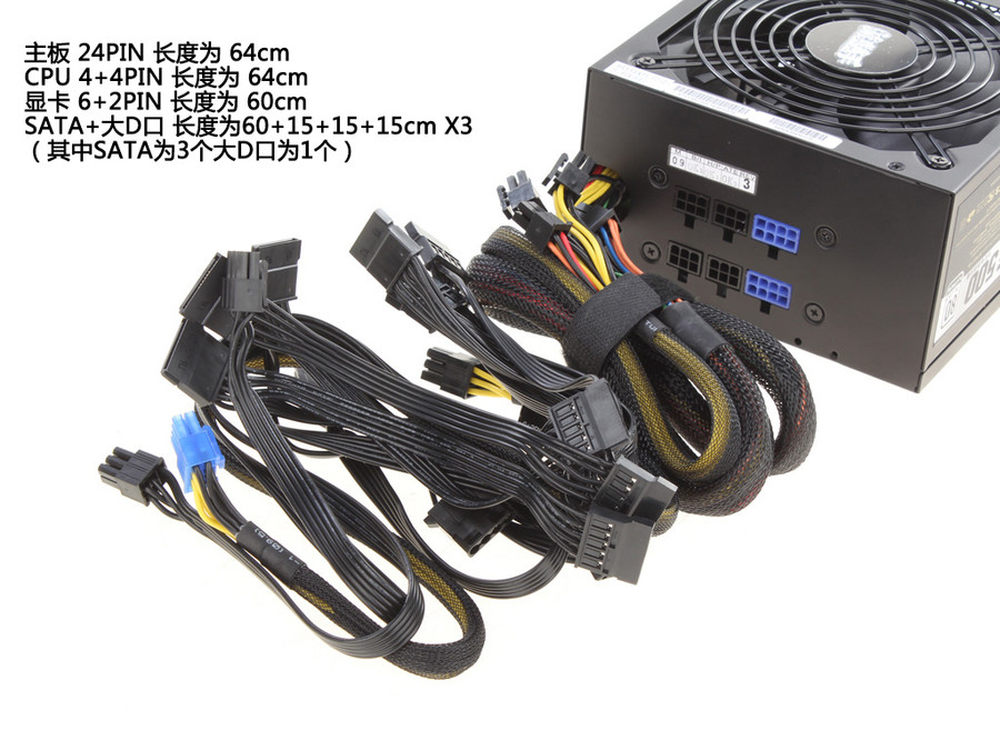

游戏高手ACE500电源线材长度在60-64cm之间，线材足以应付机箱背部走线。在PCI、CPU、主板线材上全部使用蛇皮网包裹，而在SATA、大D口线材则使用扁平线材，这种混合线材方式非常有利机箱理线。接口数量方面，游戏高手ACE500电源配备了12个SATA接口，对于多硬盘的玩家来说是一件好事，而PCI-E接口只提供了一个6 2PIN线，对于一些高端游戏显卡来说，只能通过转接线转出另一条6pin或者8pin线了。
10/23

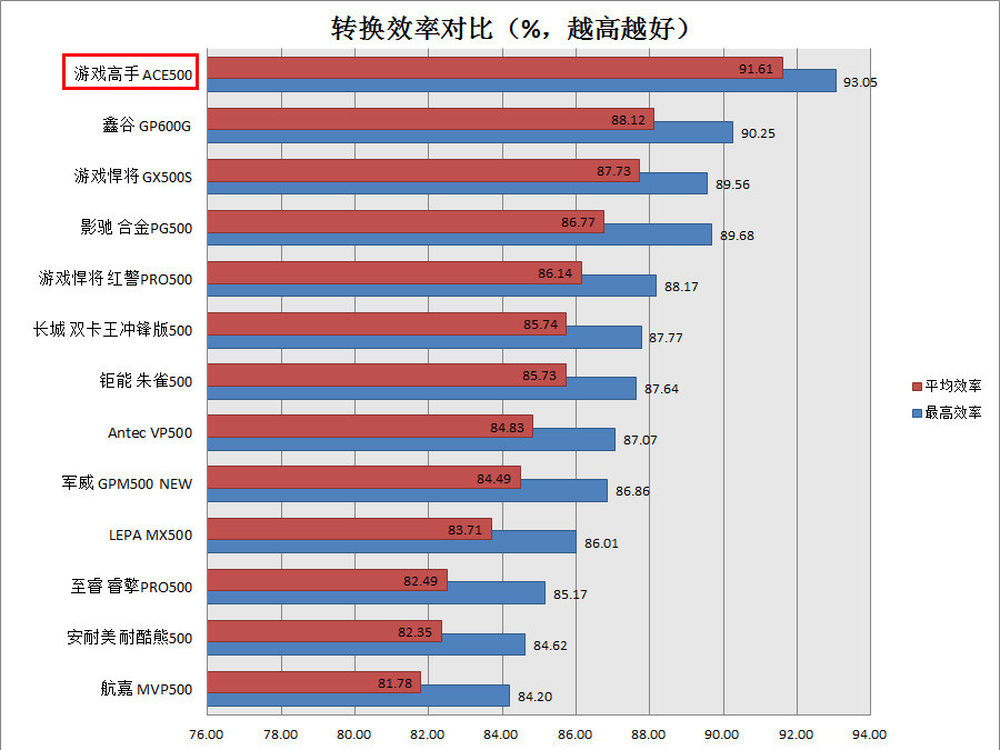

这款电源最出彩的地方就是转换效率了，平均转换效率在91%%以上，甚至超过一些高端电源，对比同类500W电源也能拉开很大的距离。
11/23

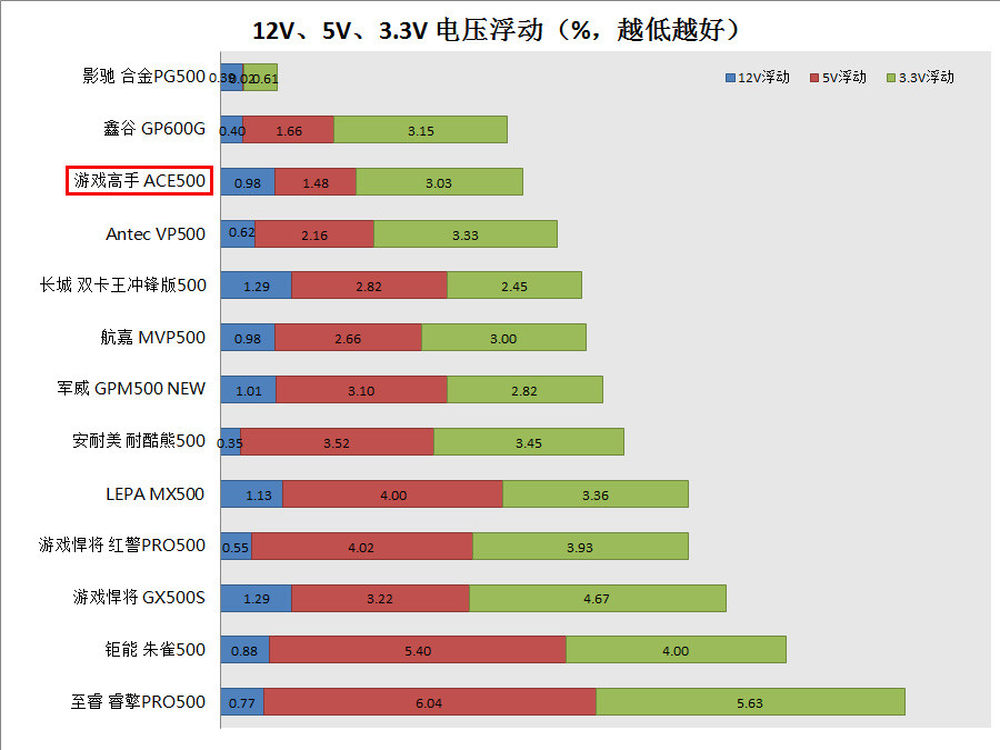

电压稳定性不错。
12/23

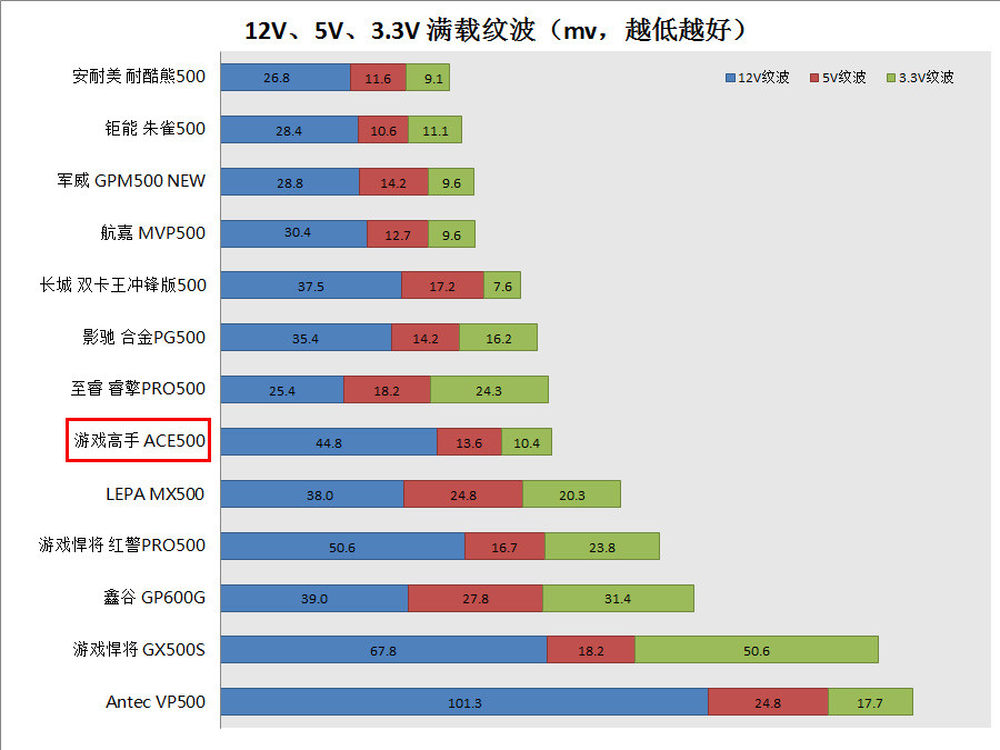

不知为什么游戏高手12v满载纹波表现不是太好，不过还算处于中等水平，而5v以及3.3v表现非常不错。
13/23

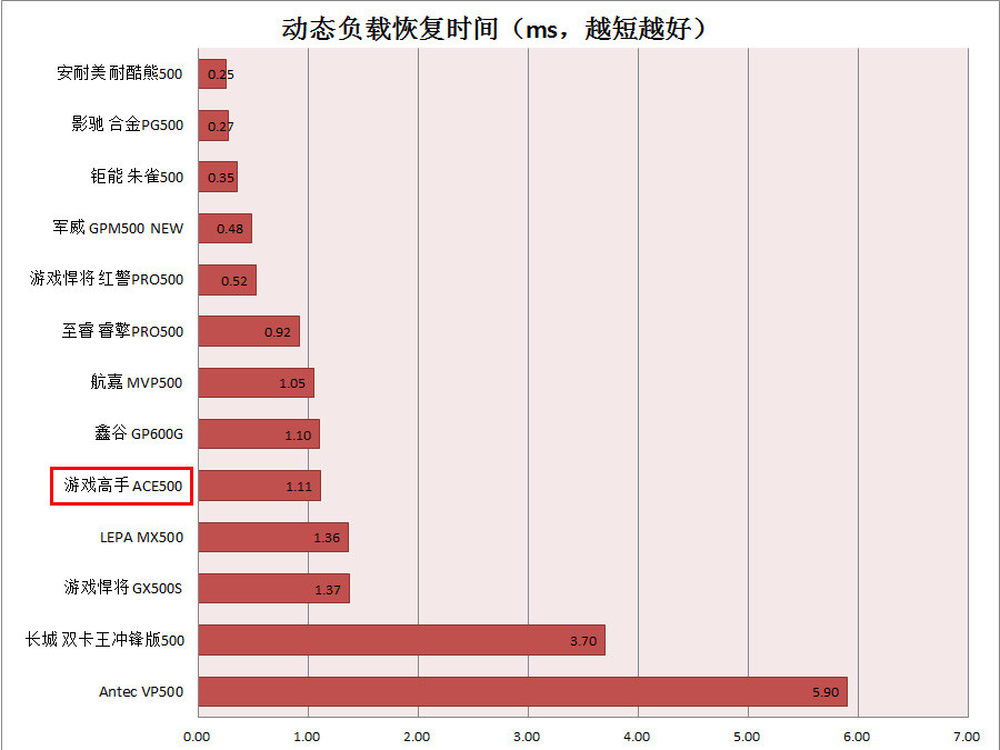

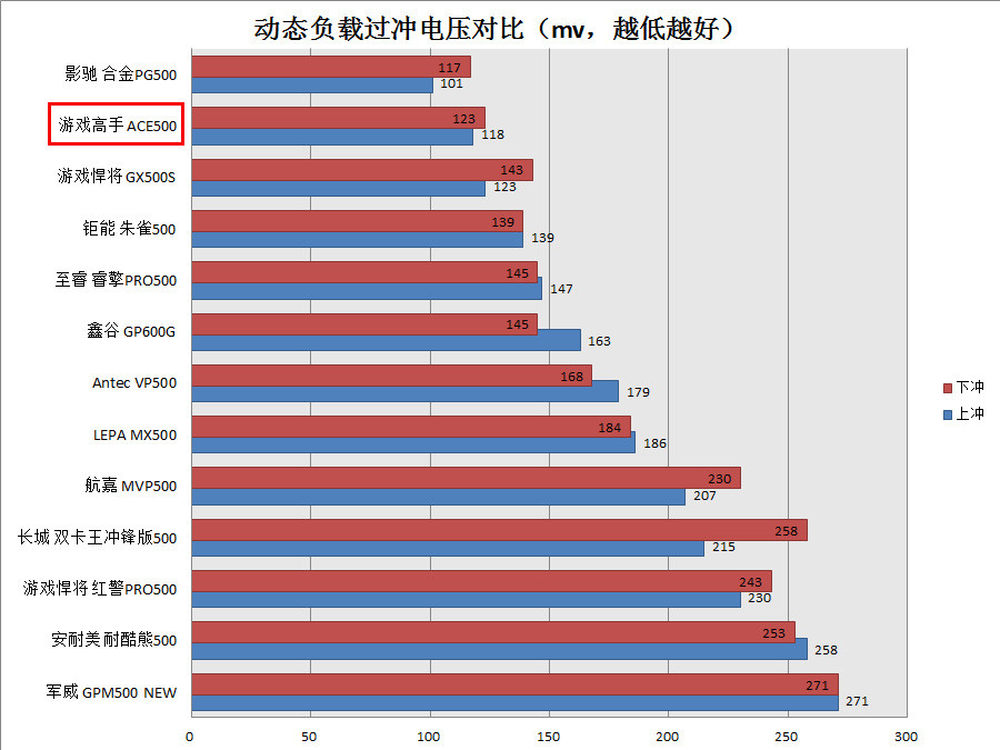

动态负载方面表现不错。
14/23
动态负载方面表现不错。
15/23

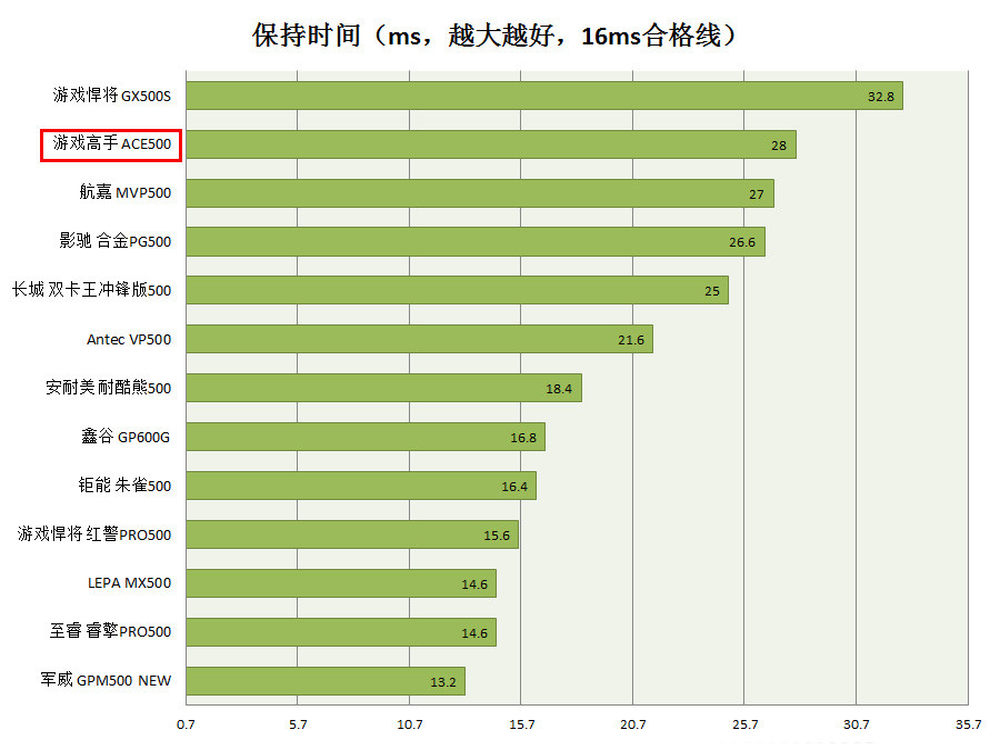

保持时间名列前茅。
16/23

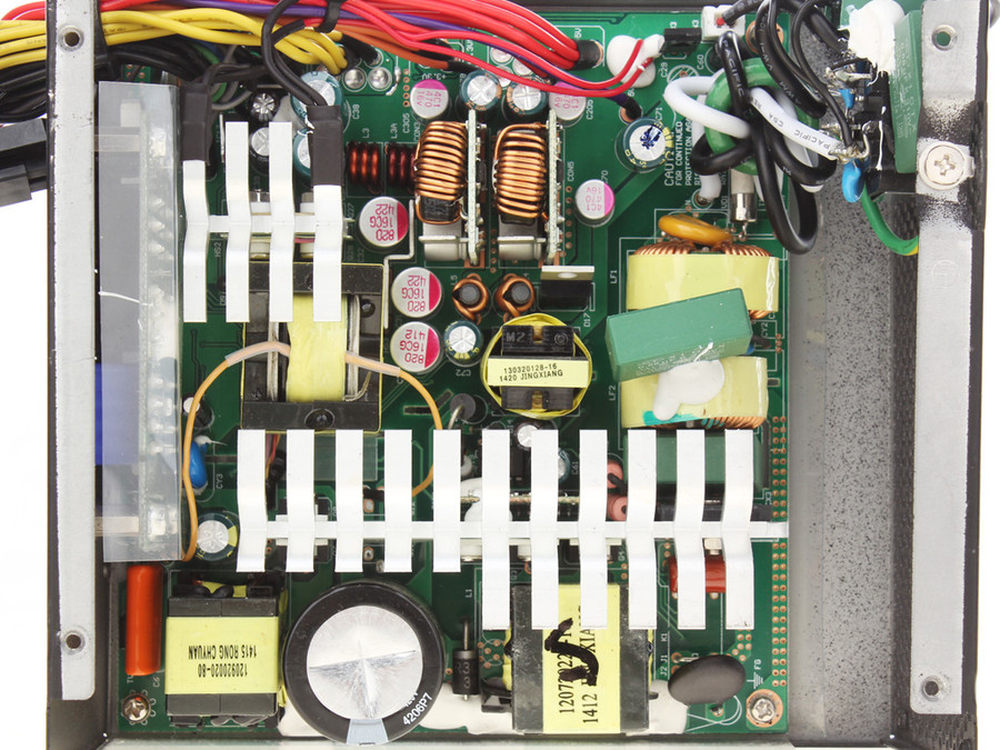

结构方面游戏高手ACE500采用CM6901TGX控制的LLC半桥谐振 主动式PFC、12V采用同步整流输出3.3V及5V采用DC-DC方式输出，从结构上来讲采用LLC半桥谐振结构的电源在效率是非常不错的，目前LLC也越来越成熟，这也是我们近期能看到许多不错的电源之一。
17/23

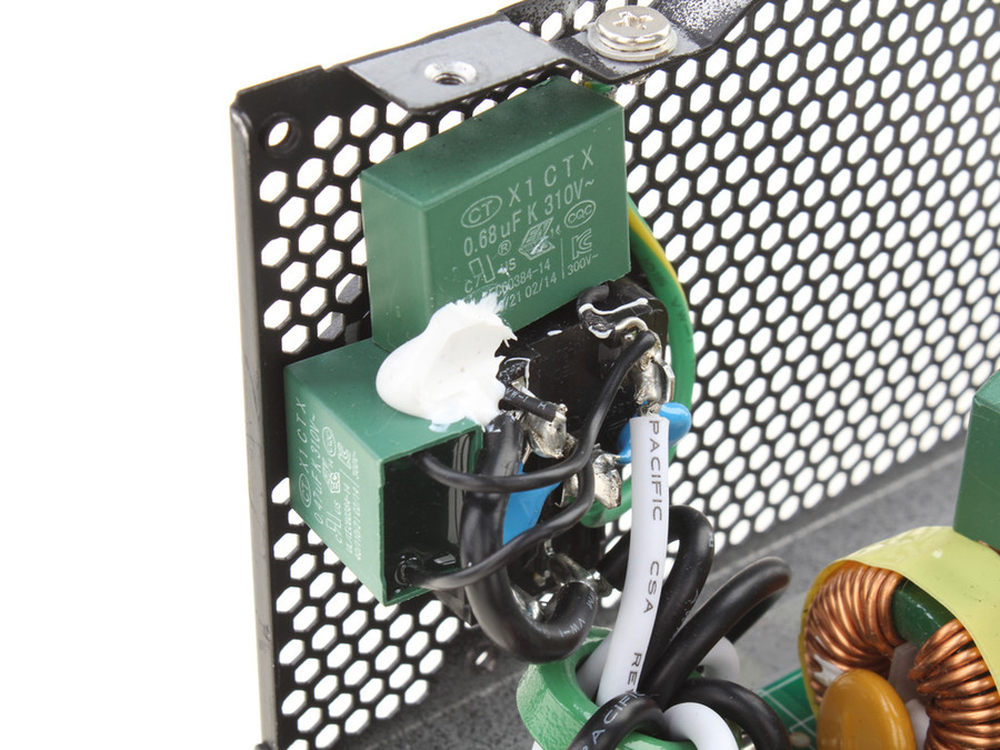

AC输入端一级EMI电路部分非常完整，包含了一对X电容与一对Y电容。
18/23
电源主PCB上的EMI部分包括两个共模电感、一个X电容与一对Y电容，同时在火线上还有一颗圆柱形保险管，在整流桥后带有一个MOV。整个电源的保护及EMI器件都非常完整。
19/23
主电容与待机电容特写，主电容附近还有好多输出用的固态电容，在用料做工方面不容置疑的好。
20/23

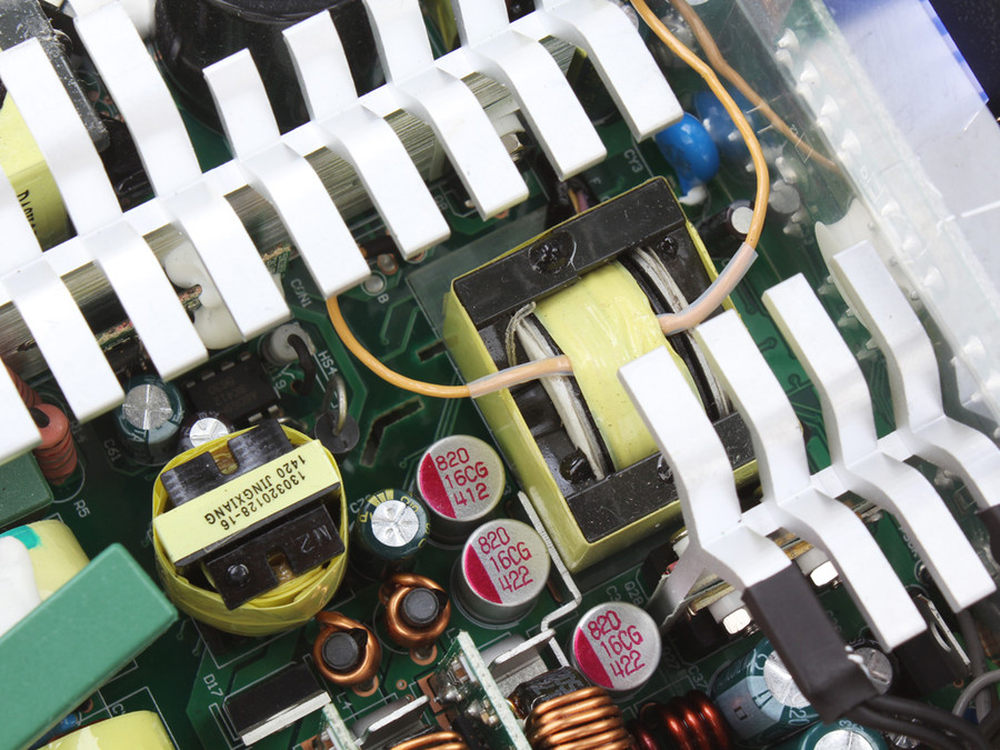

主动式PFC电路特写。
21/23

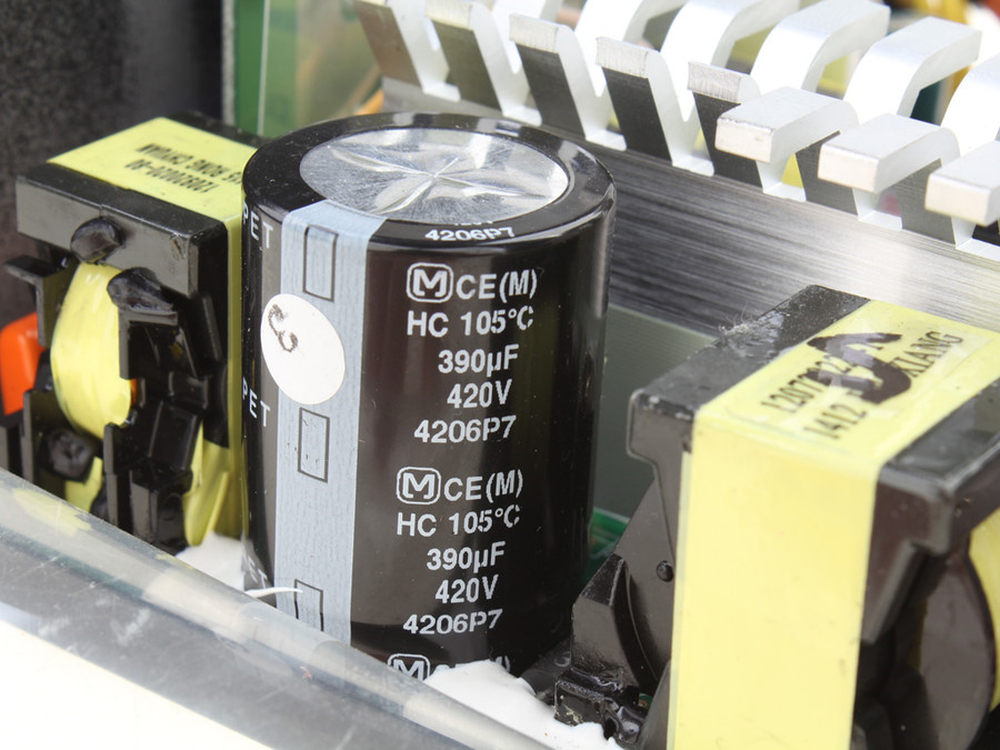

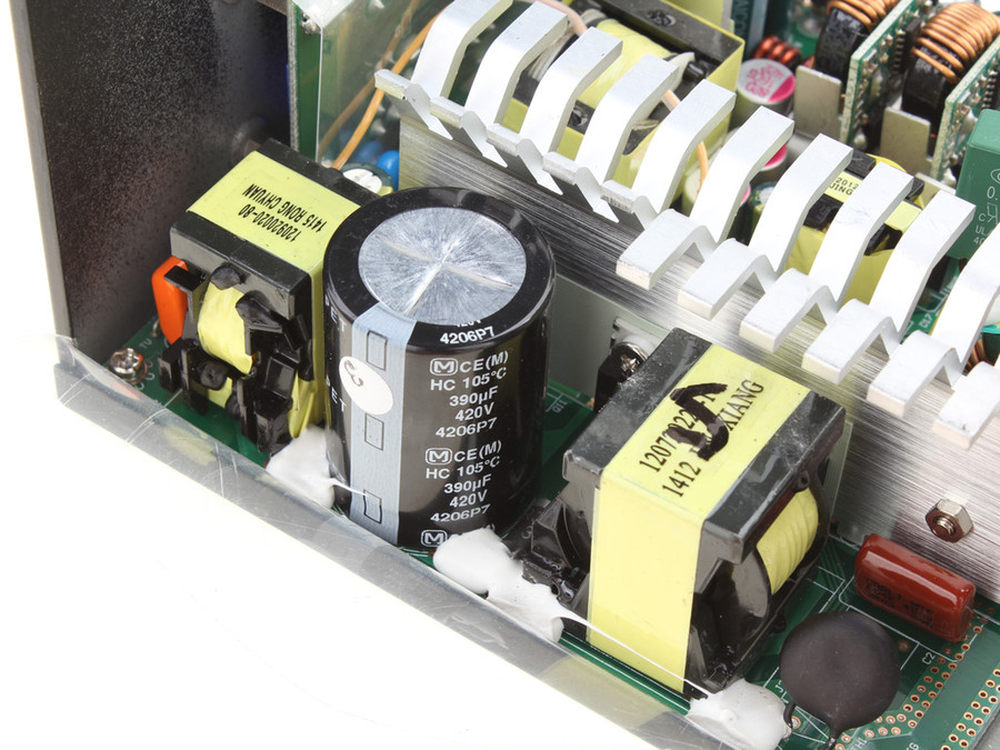

电源主电容来自松下，参数为420V/390uf，耐温105℃，390uf容量的电容对于一款500W的电源来说完全够用了。
22/23

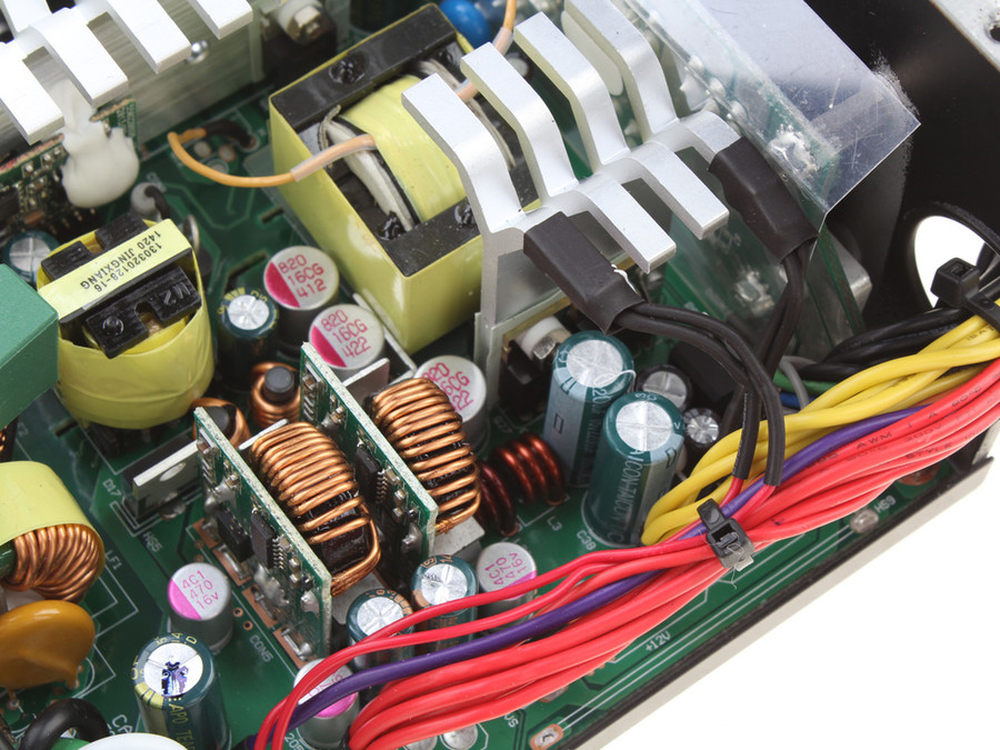

3.3V与5V DC-DC输出模块，输出线材根部处理上采用了铆钉加强，同时所有线材都是用了热缩套进行绝缘。
23/23
关于这款电源的评测到这里就结束了，首先我们总结下这款电源的优点：转化效率表现惊人、电压浮动不错、采用14cm大风扇静音效果出众；缺点：12V纹波表现拖后腿、PCI-E线材只配备一根
游戏高手这款低瓦数白金电源的上市无疑给一些喜欢高品质电源玩家带来的一份福利，并且弥补了高端白金电源在500w档次的空缺，为普及白金电源做了一个很好的开头。当然好东西售价肯定不便宜，目前这款电源售价为999元，这种小瓦数白金电源刚上市肯定会比较贵，那么到了真正普及后价格是不是会更亲民呢，让我们拭目以待。
