超窄边屏暴力肢解 拆戴尔新款XPS 13
1/30

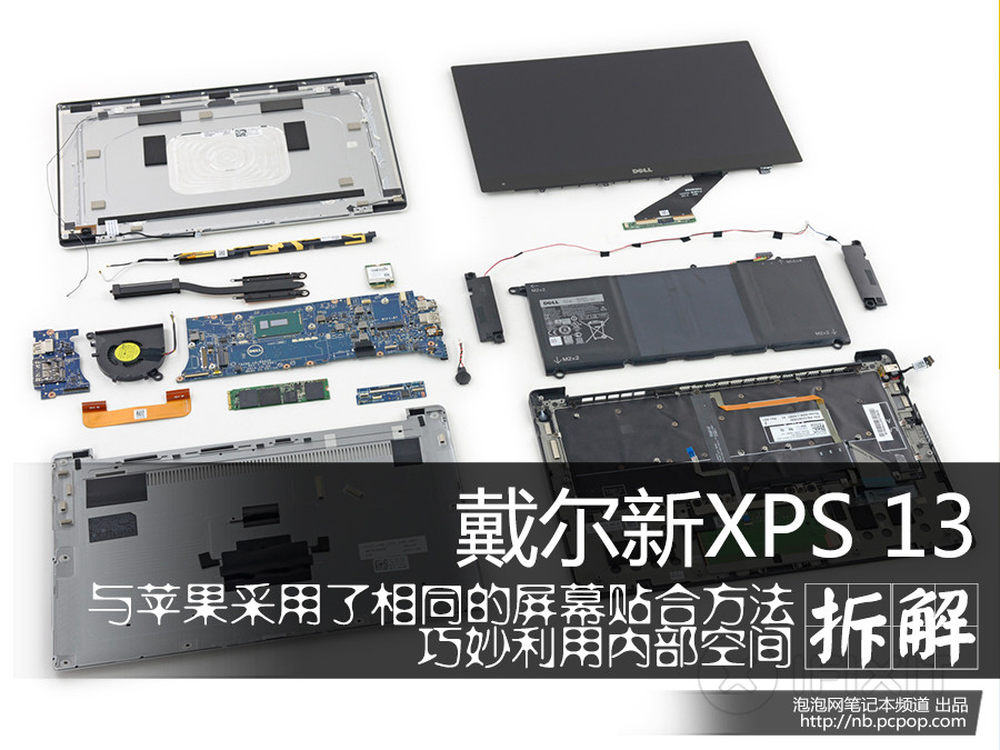

戴尔XPS 13推出后获得了空前高的关注度,回头看过去几年的PC市场,几乎没有任何Windows笔记本曾像XPS 13一样捕获了如此多的目光,堪比苹果的做工水准以及出色的窄边框设计都是它吸引众人目光的理由。很少拆解Windows产品的iFixit也盯上了它并为我们带来了全面拆解,一起来看看它内部构造是怎样的吧。注:本文图片全部来自iFixit,图注及文字为泡泡网笔记本频道后期添加。【iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):
3/30

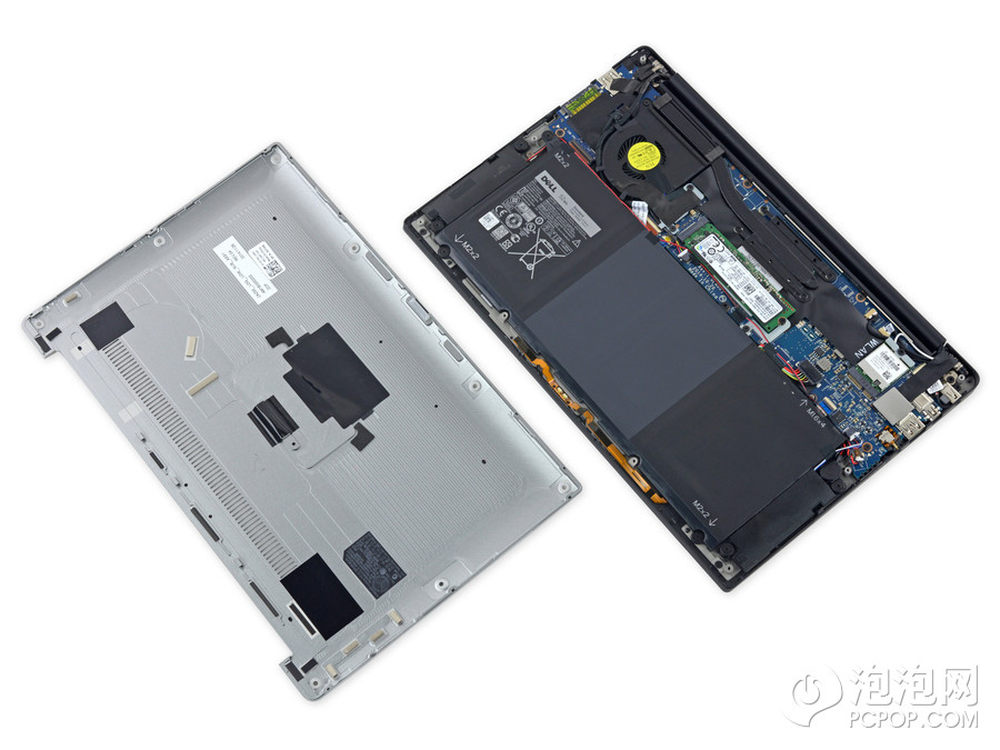

新XPS 13的机身外壳采用铝合金材质,内部空间有很大一部分被电池占用了。【
iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):
5/30

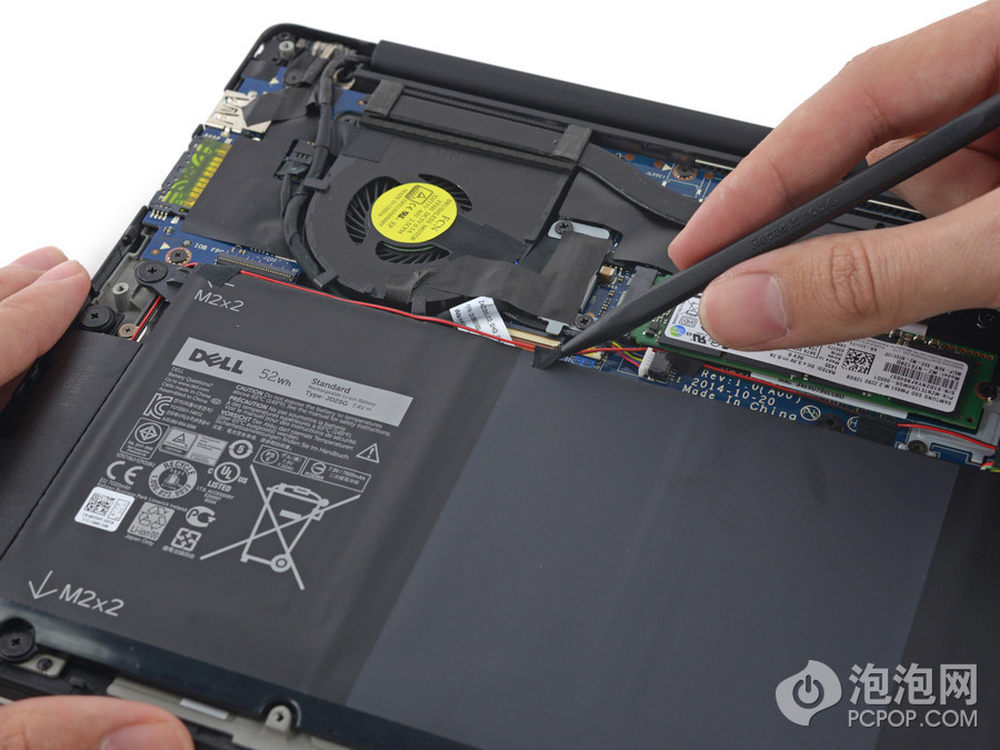

将贴在电池上的用于固定扬声器的连接线的胶条撕开,再拧开固定在电池四周的螺丝即可拆开电池。新XPS 13采用了一块52Wh的内置电池。【
iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):
7/30

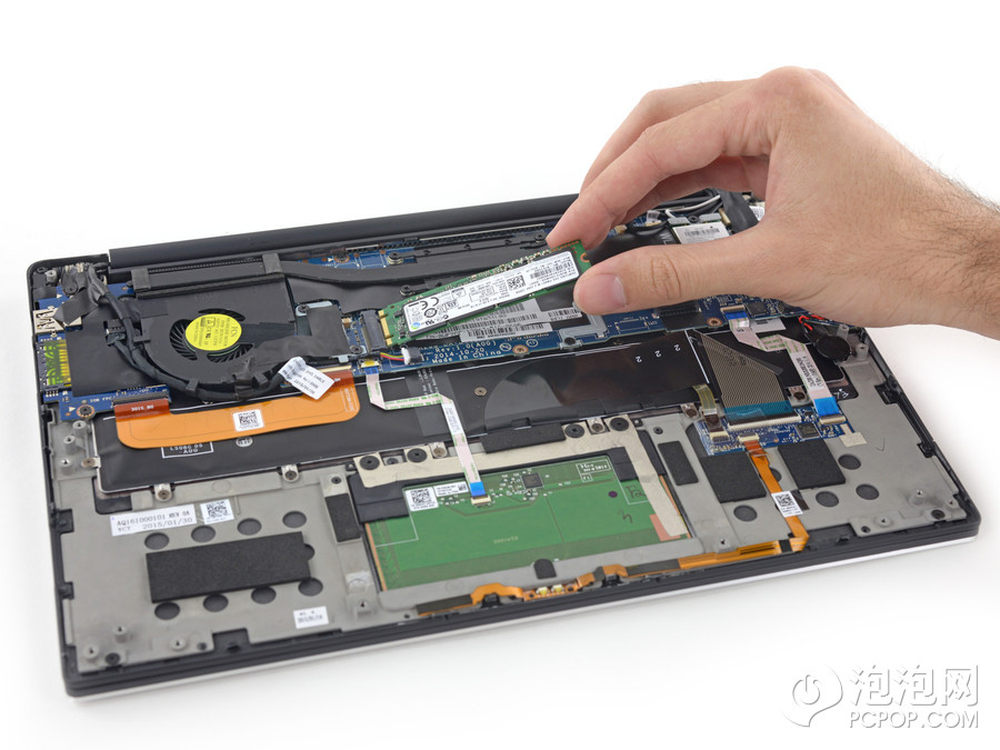

拧开固定固态硬盘的螺丝即可将SSD拆下。【
iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):
8/30

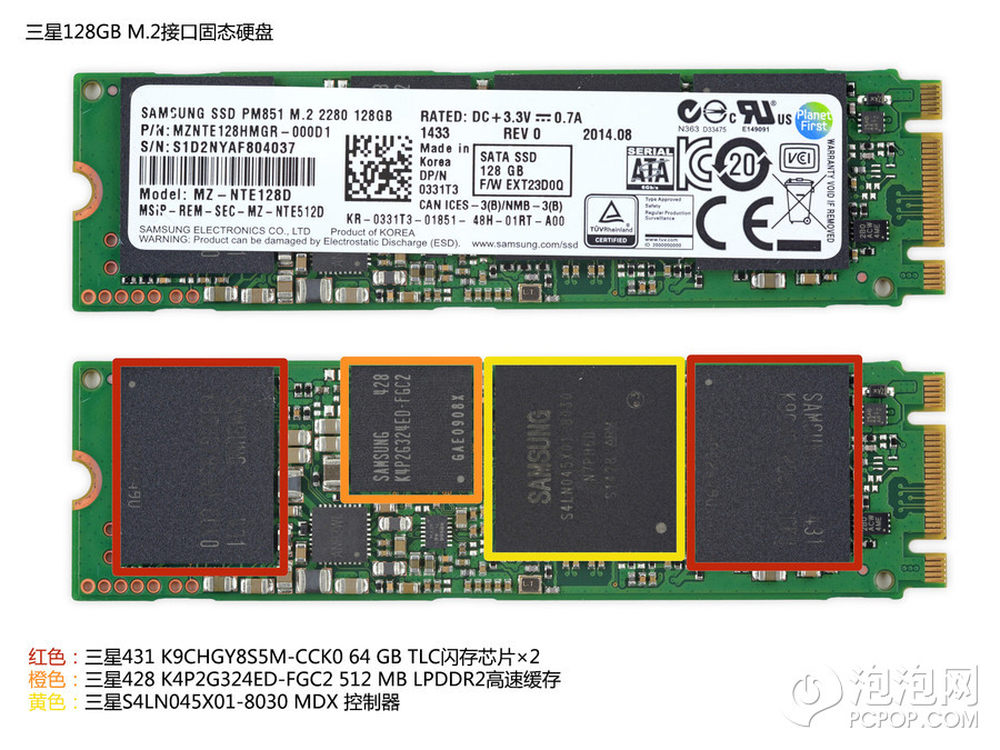

新XPS 13采用了来自三星的128GB M.2接口固态硬盘,这块固态硬盘使用了两颗比较低端的TLC闪存颗粒,不过三星的控制器及驱动程序保证了它的使用寿命。【
iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):
9/30

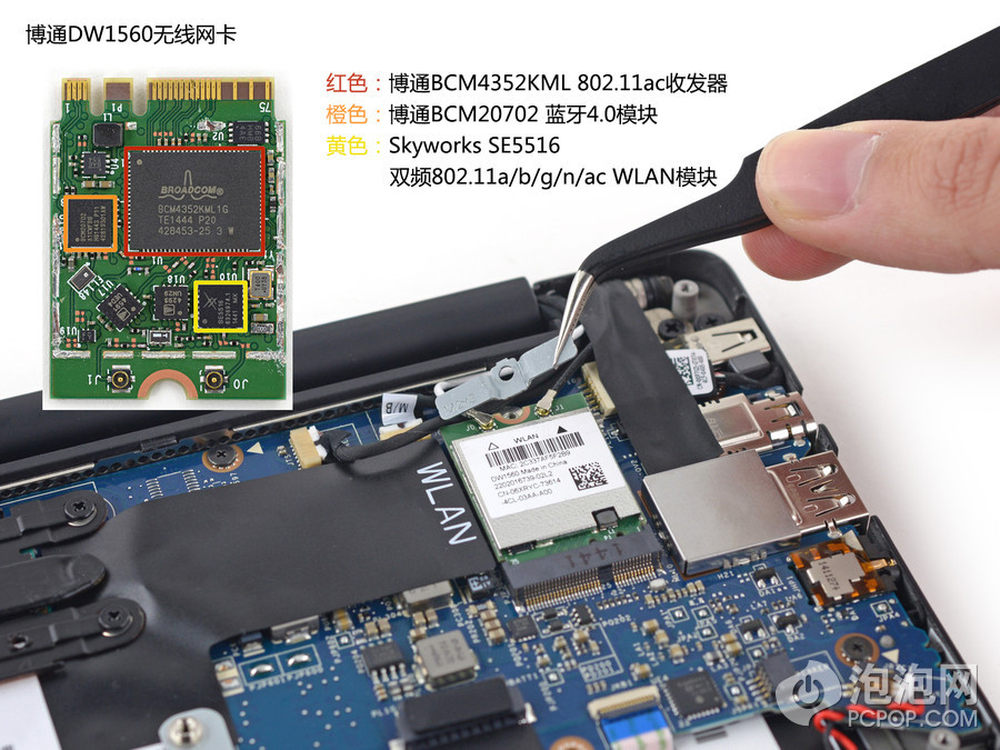

戴尔使用了来自博通的802.11ac双频无线网卡,无线网卡中还集成了蓝牙4.0模块。【
iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):
11/30

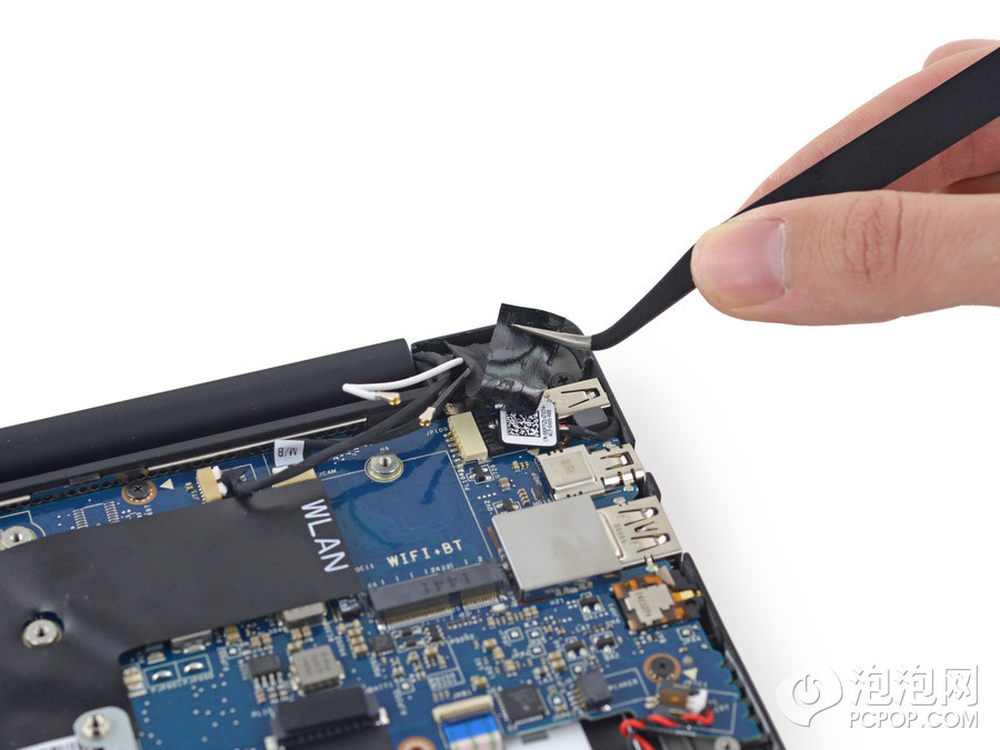

断开隐藏在胶条下的DC电源接口和主板间的排线。【
iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):
12/30

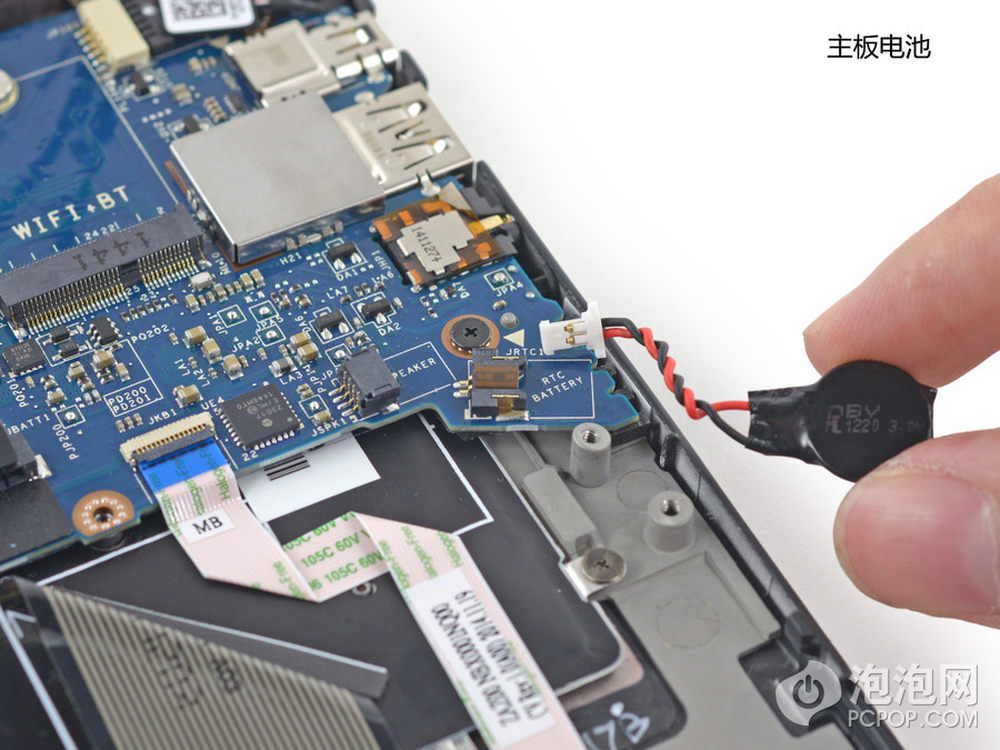

拆下主板电池。【
iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):
13/30

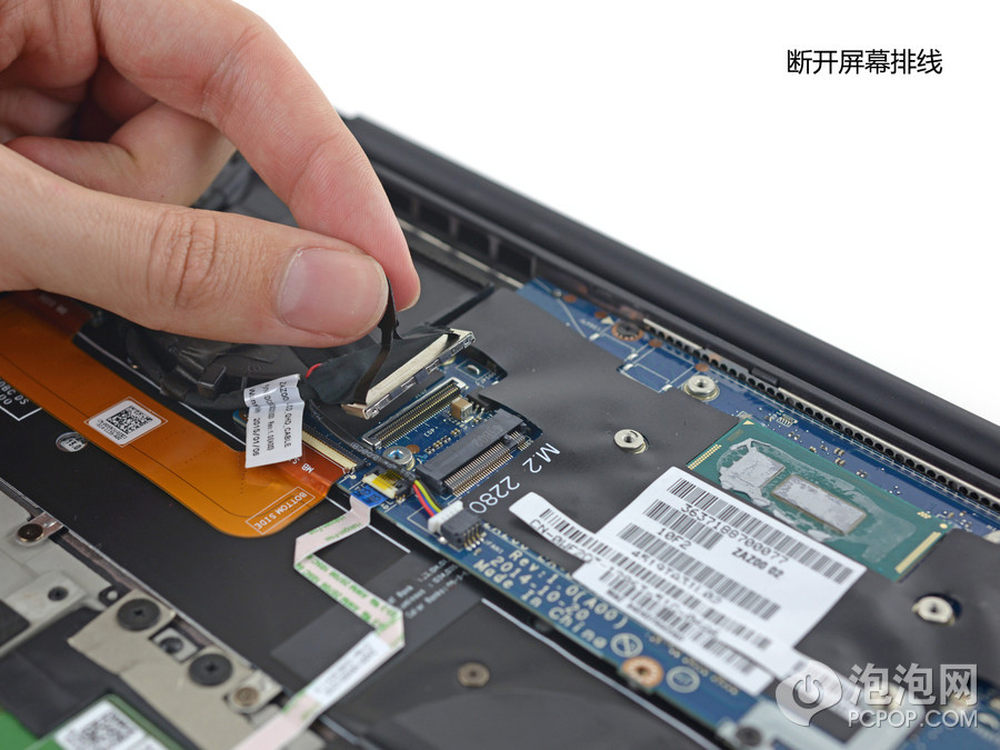

戴尔在屏幕排线上预留了用于拆卸的“线头”。【
iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):
14/30

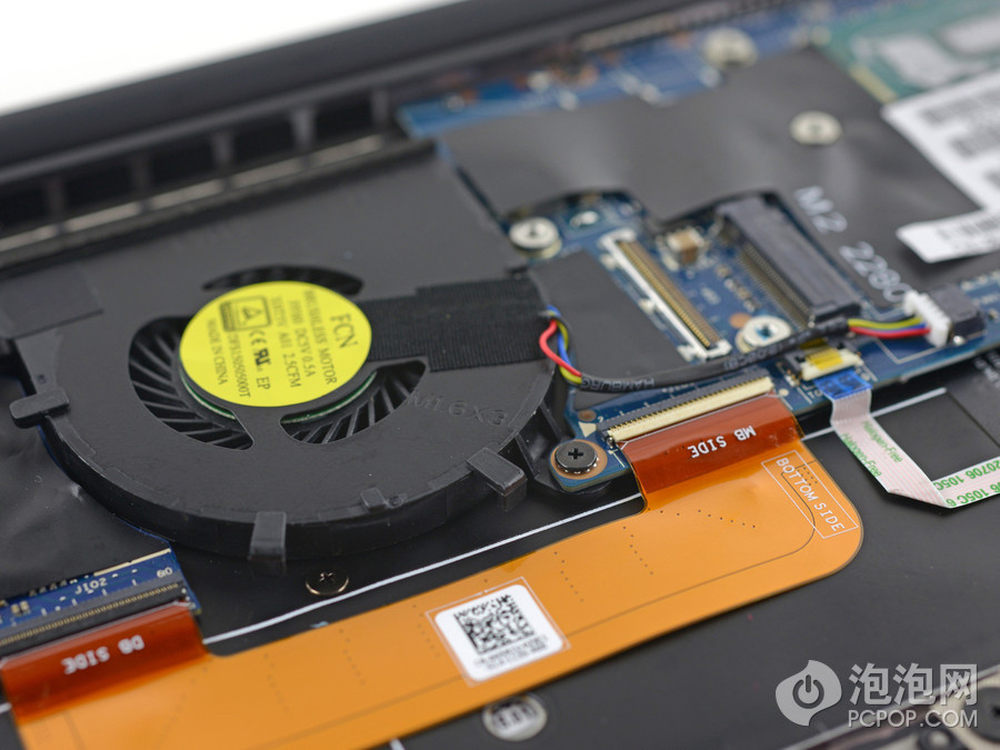

断开主板与SD读卡器模块以及触控板间的连接,将风扇连接线从主板插座中拔出。【
iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):
16/30

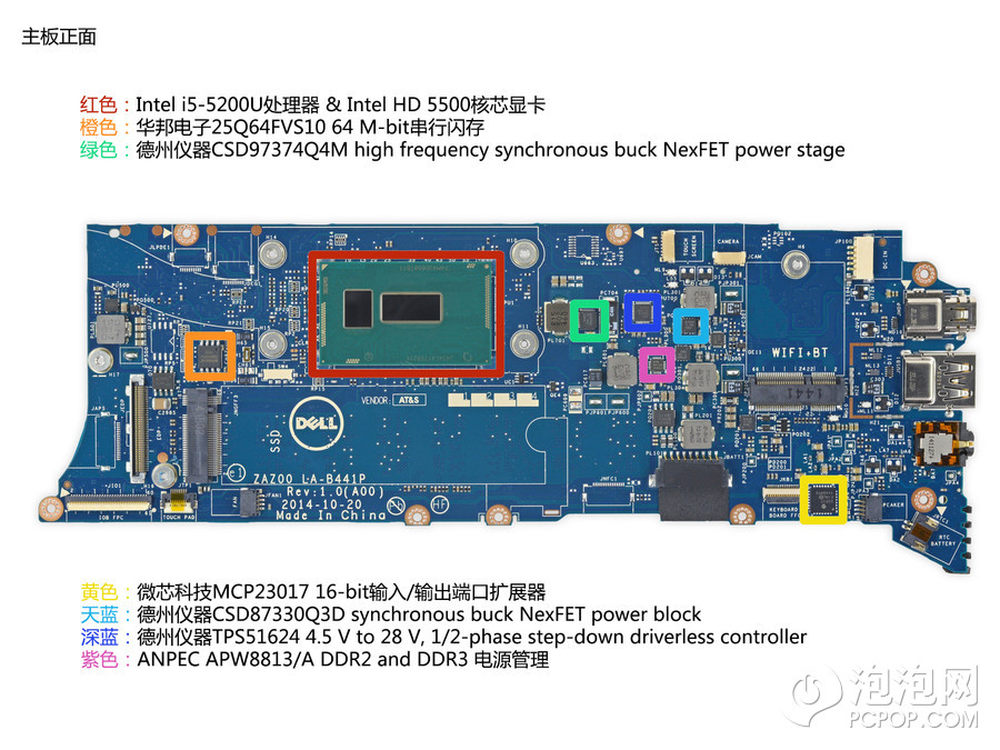

主板正面最显眼的芯片就是Intel的第五代智能酷睿处理器i5-5200U了,其采用Broadwell架构设计,14纳米制造工艺,主频2.2GHz,睿频2.7GHz。【
iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):
17/30

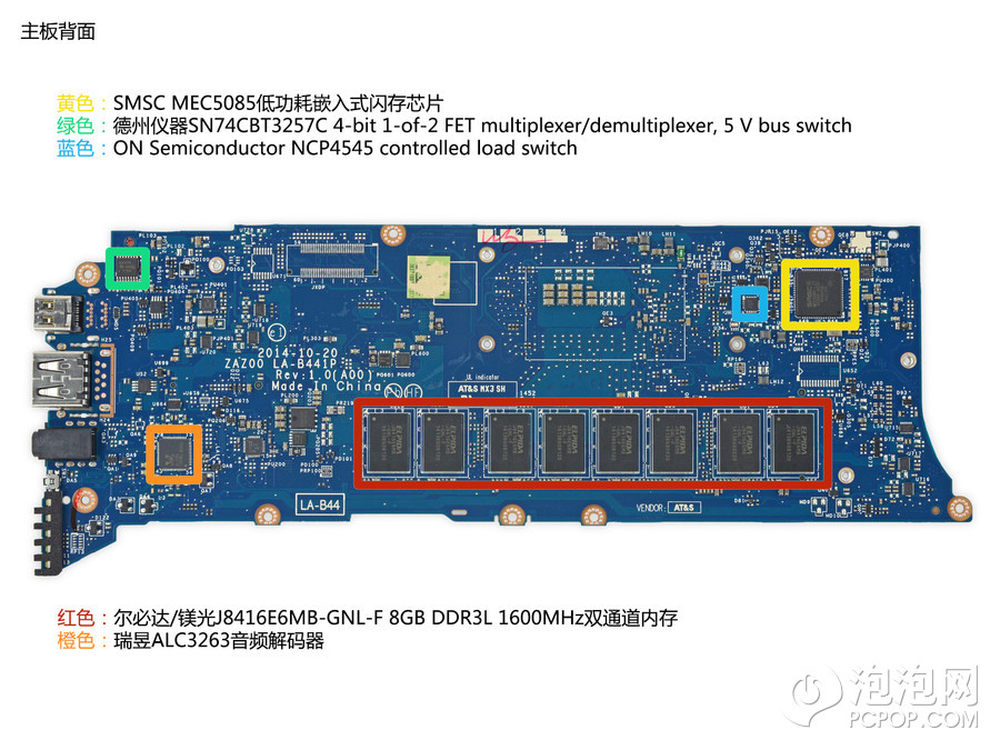

戴尔采用了来自尔必达的内存颗粒,8GB内存全部采用板载方式,也就是说用户将无法自行升级内存。【iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:
19/30

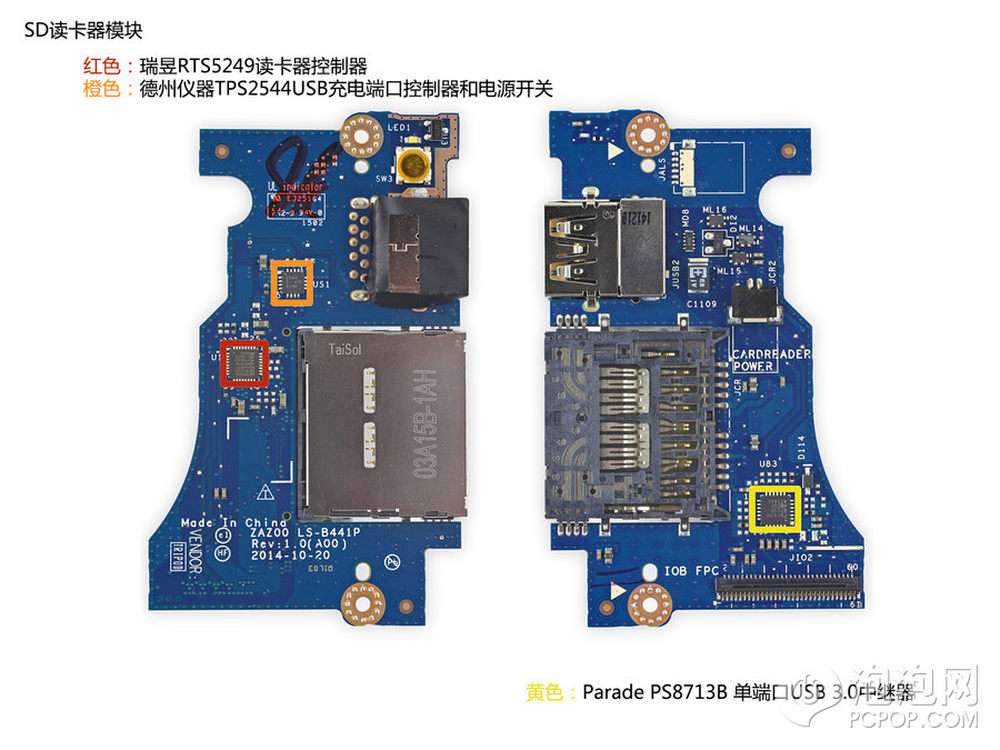

来自瑞昱的读卡器模块。【iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):
20/30

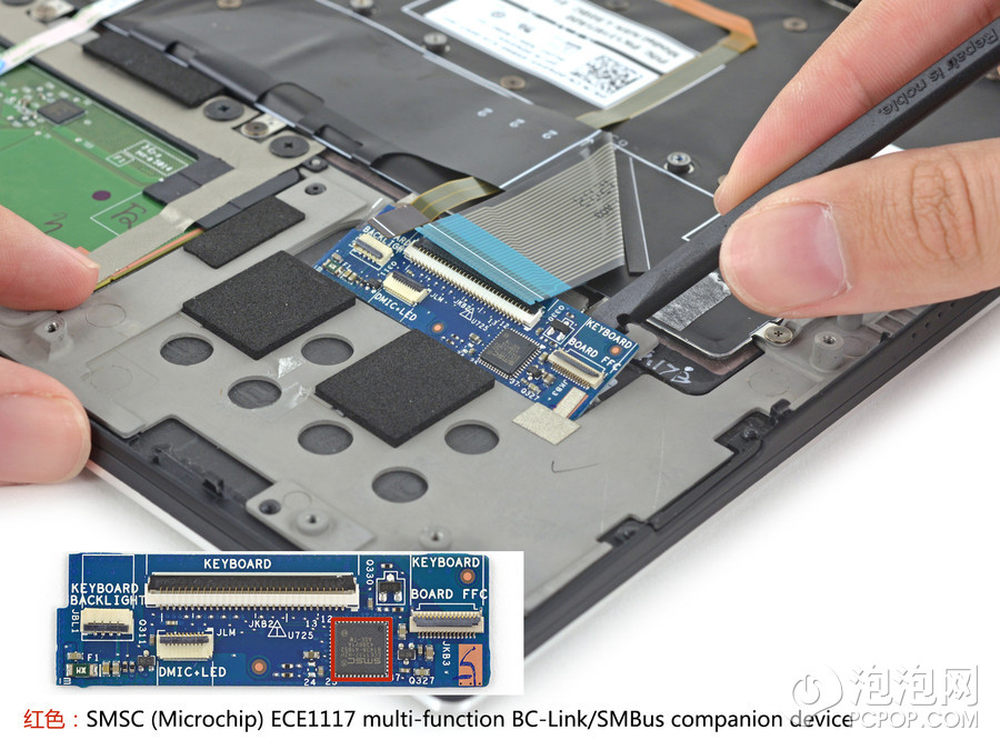

键盘与主板间的连接板,由于XPS的主板比较小巧,所以很多组件没有集成在主板上,通过小PCB板和排线与主板相连。【
iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):
22/30
撬开屏幕与转轴,iFixit表示戴尔在这里的设计与苹果笔记本如出一辙。【
iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):
23/30

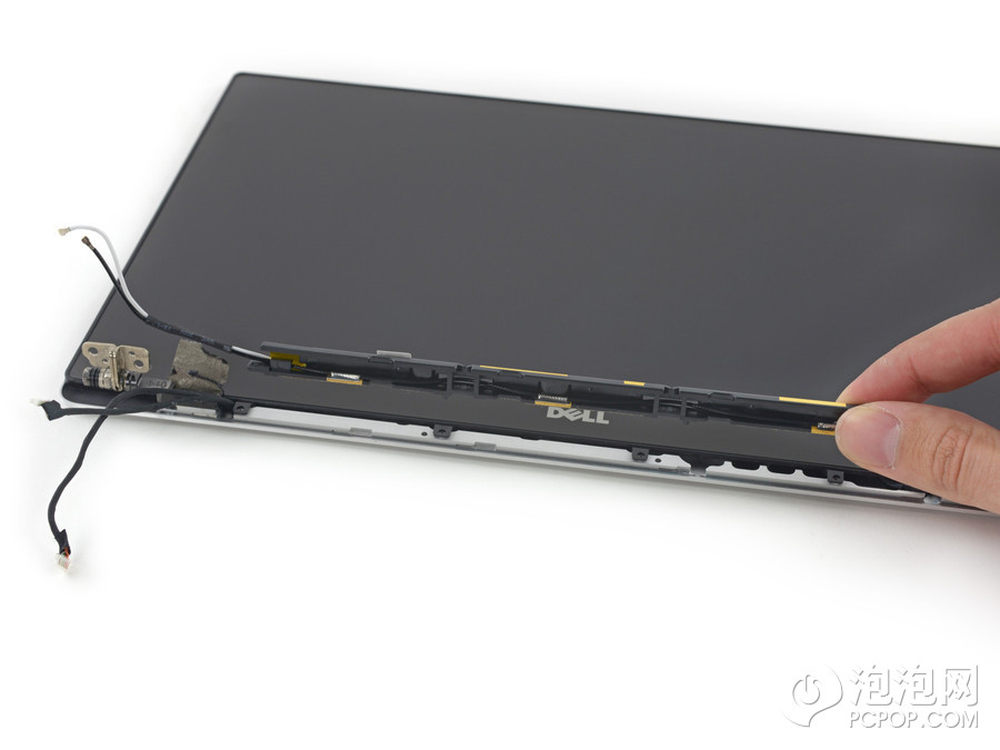

取下转轴挡板,新XPS 13与MacBook Pro一样将天线隐藏于此。【
iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):
24/30

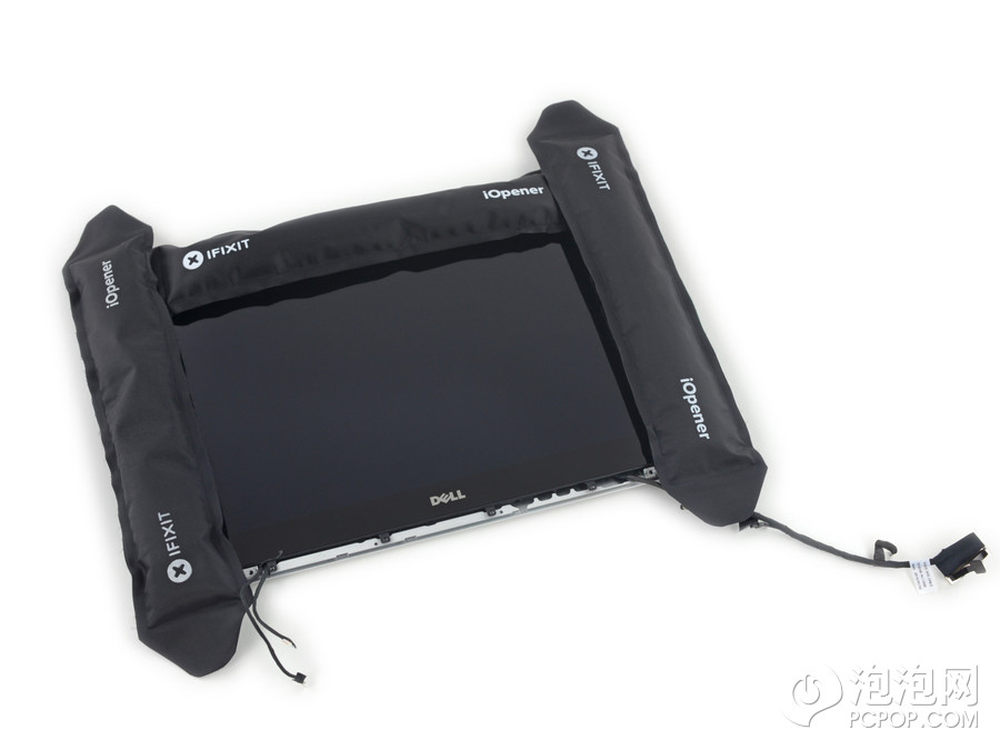

给屏幕四周加热让胶水失效。【
iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):
25/30

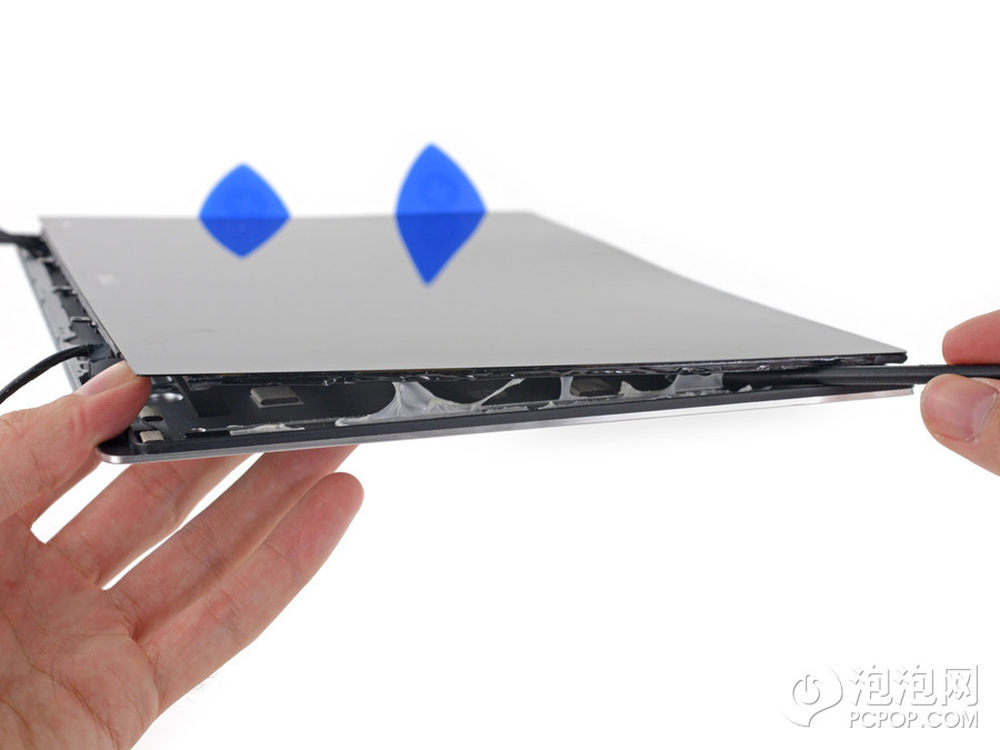

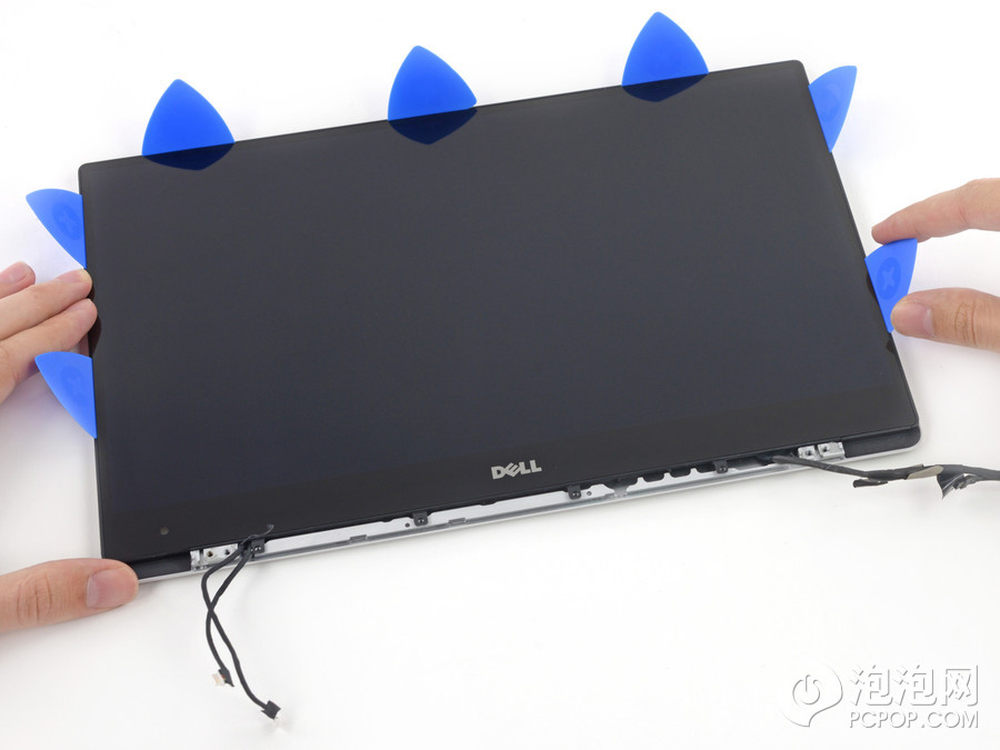

一点点撬开屏幕。【
iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):
26/30
开始分离屏幕。【
iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):
27/30

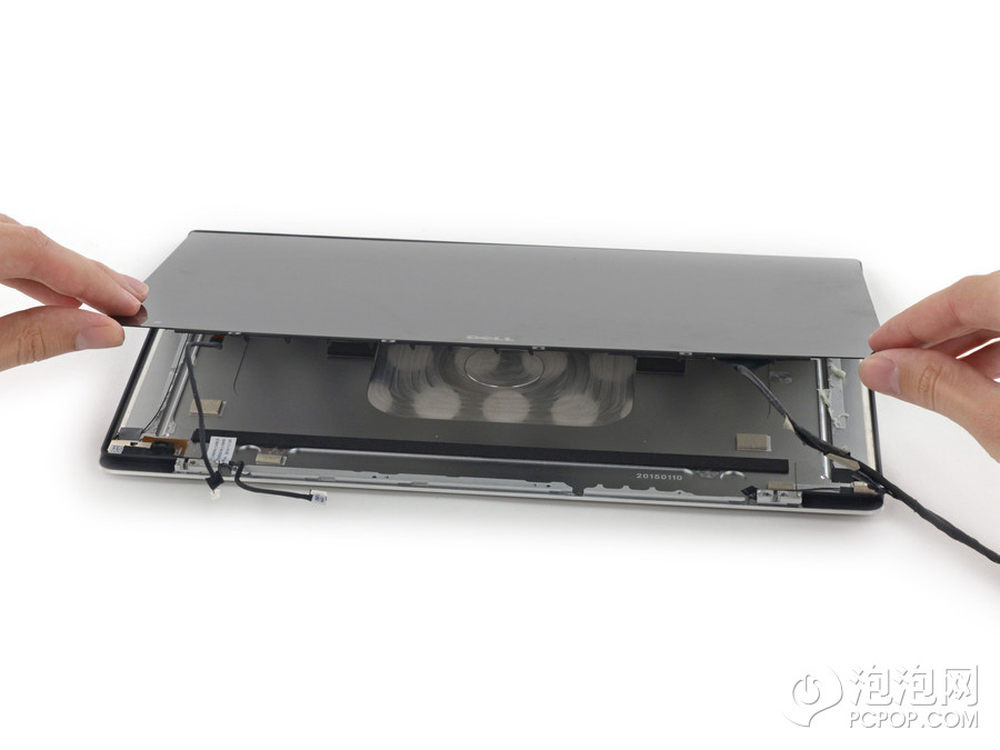

慢慢地继续将玻璃面板与下方金属背板分离。【
iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):
28/30

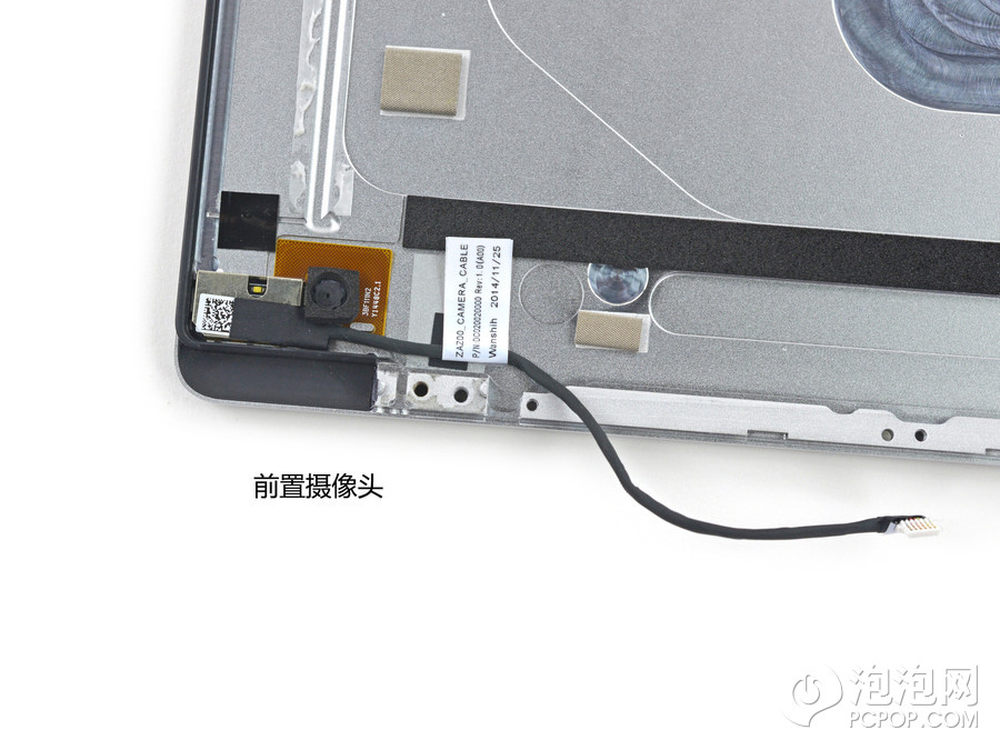

720P前置摄像头露出真身,其余三个方向的边框宽度都不足以容下这颗摄像头,于是戴尔将它放在了屏幕左下角,使用起来多少有些不便,希望下一代能有所改进。【
iFixit官网

--------------------------------------------------------------------------------------------------------------

戴尔官方:全新XPS 13 参考价格:¥8999元起
iFixit工具(海淘):美国亚马逊 参考价格:65.95美元起
iFixit工具(淘宝):
29/30

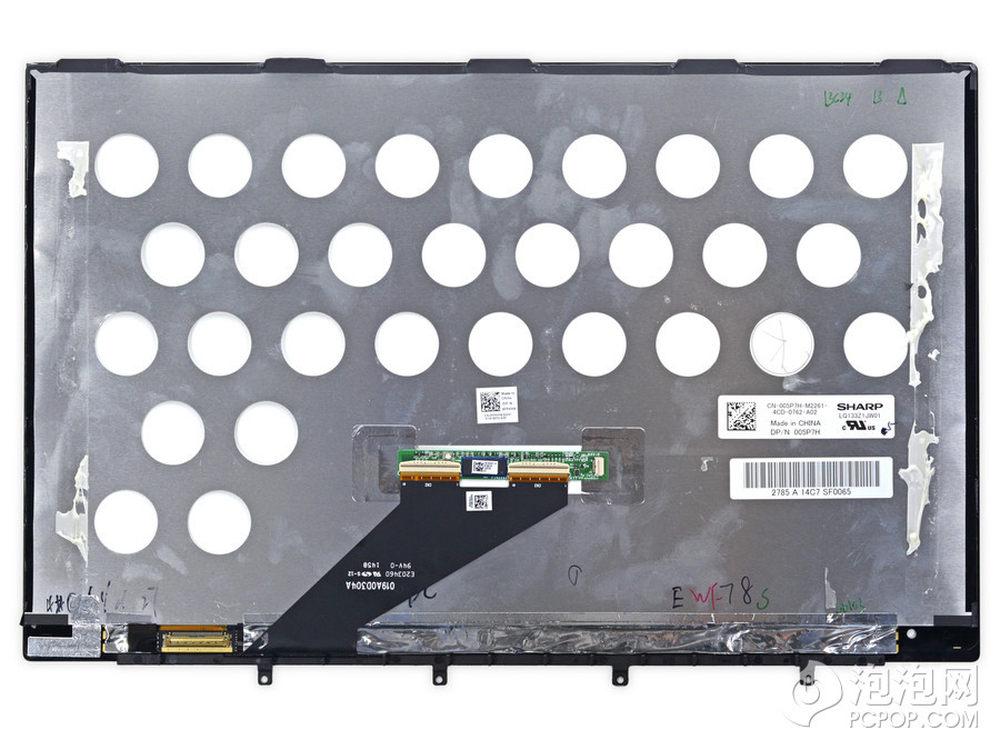

显示器背板全貌,屏幕触控控制器位于屏幕中心,显示集成电路位于底部。【
