可修复性极低 苹果12英寸新MacBook拆解
2015-04-18 01:00作者：王普编辑：王普文章出处：泡泡网原创
图赏模式
分享
1/30
苹果MacBook是一款拥有极佳便携性的笔记本电脑，它已经在4月10日开启发售。近期，iFixit已经对最新的MacBook进行了拆解，下面就让我们一起来看看新MacBook的机身内部构造吧。
2/30

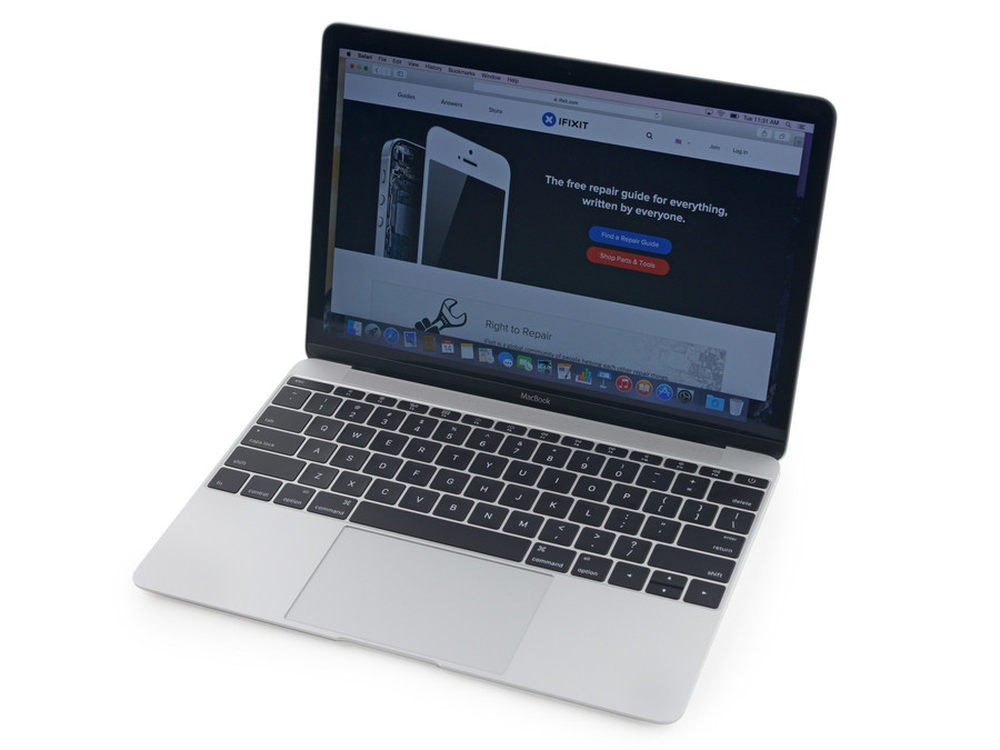

新MacBook作为苹果首款12英寸MacBook，它的机身仅13.1mm，重量仅0.92kg，有着极高的便携性。同时，它还配备了Retina屏幕，分辨率高达2304×1440，结合IPS技术能带来更加出色的显示效果。此外，它依旧能够保持9小时超长续航，基本能够满足日常使用需求。
3/30

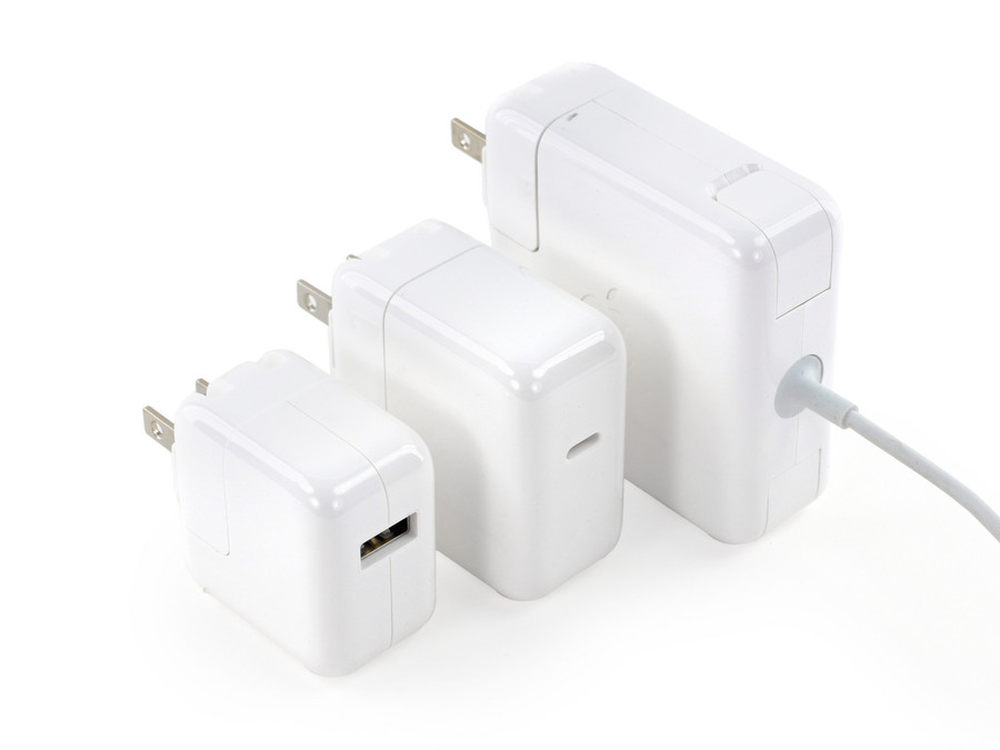

首先，我们来看看电源适配器的改变。最左侧的是10瓦的ipad USB适配器，中间的为29瓦的新MacBook USB-C电源适配器，最右侧则为60瓦的MacBook Air MagSafe 2适配器。
4/30

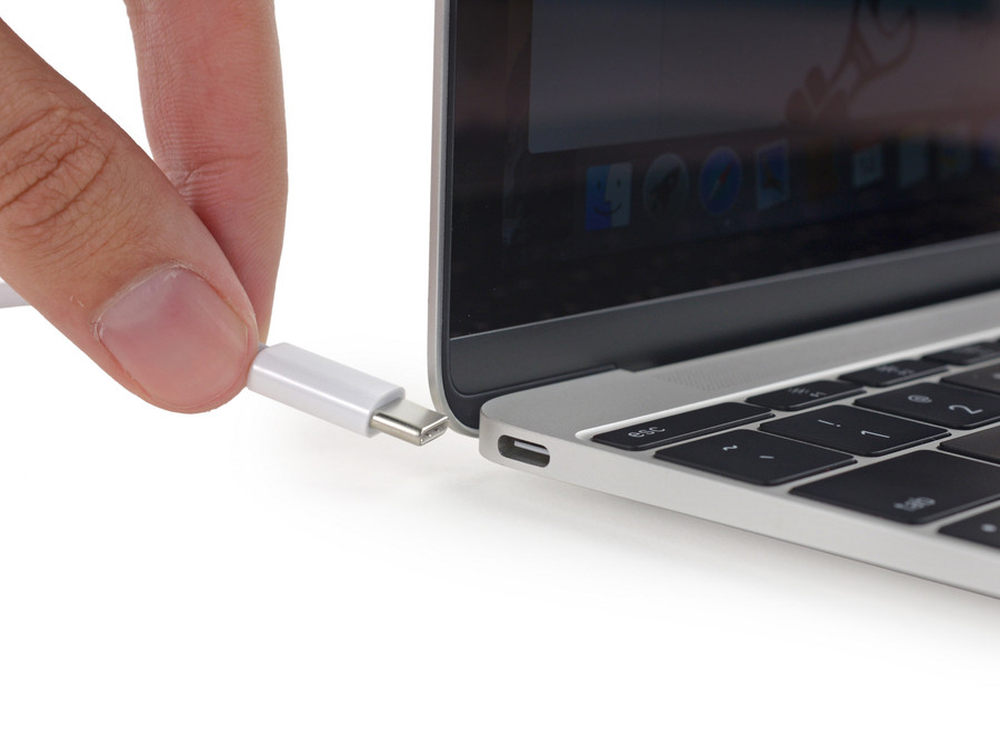

USB-C接口不仅尺寸小巧，而且还支持正反两面插拔，没有了以往的防呆设计，使用起来也更加便捷。除此以外，USB-C还同时支持供电、数据传输、视频传输等功能，风能非常丰富。
5/30

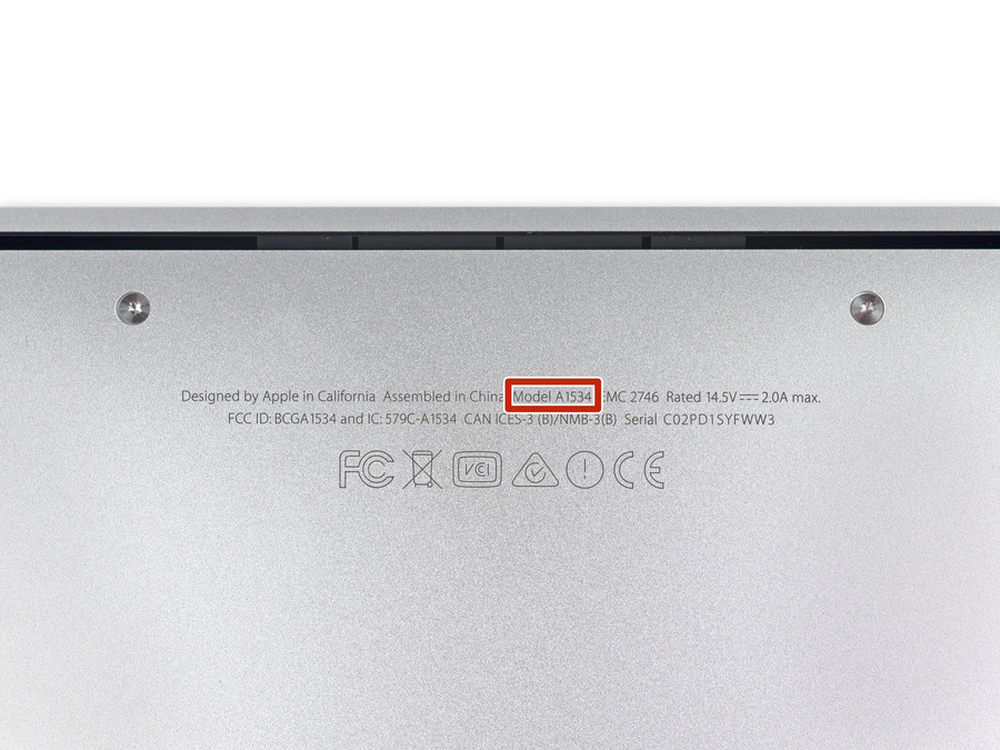

从机身背面来看，全新MacBook的设备型号为：A1534。
6/30

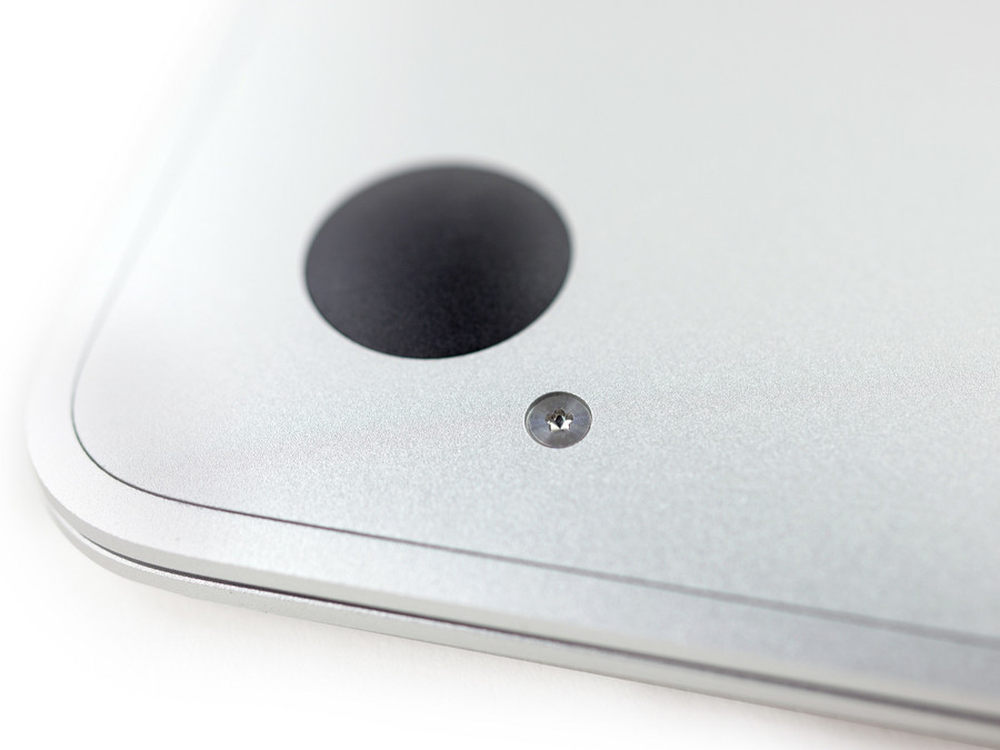

新MacBook机身底部共拥有8颗苹果Pentalobe螺丝钉，拆开它并非那么简单。
7/30
拧下螺丝钉后，切记不要将D面开合角度过大，因为在顶部还拥有三处排线，这时候可以先由机身底部开启。
8/30

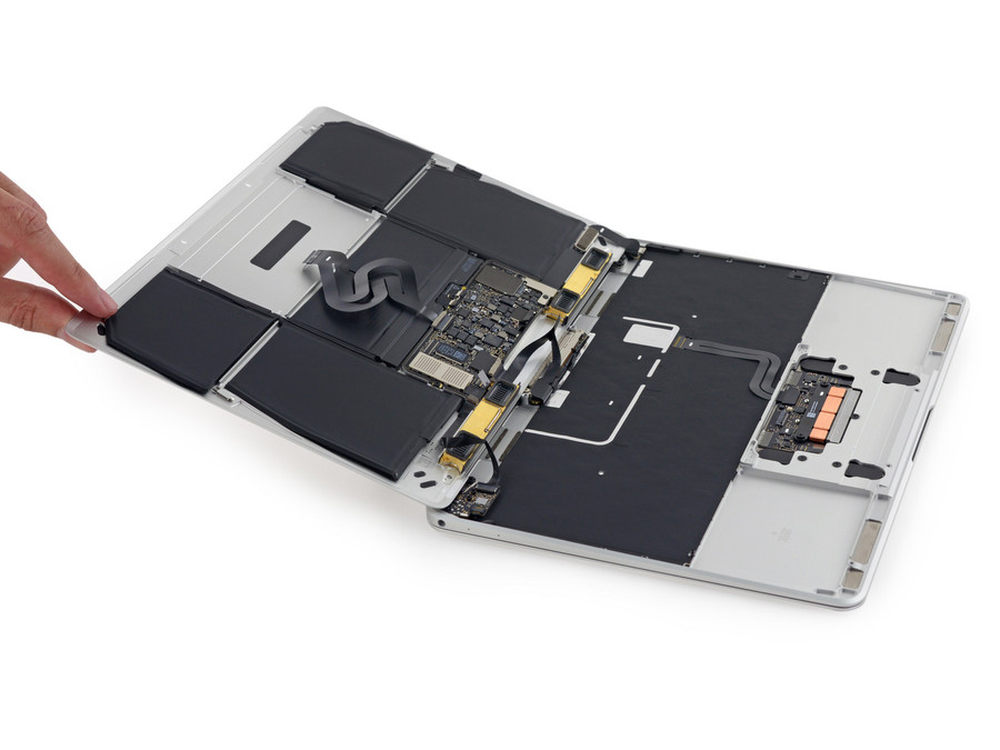

在断开MacBook中Force Touch触控板和键盘的连接线后，就可以将MacBook的机身慢慢展开。
9/30

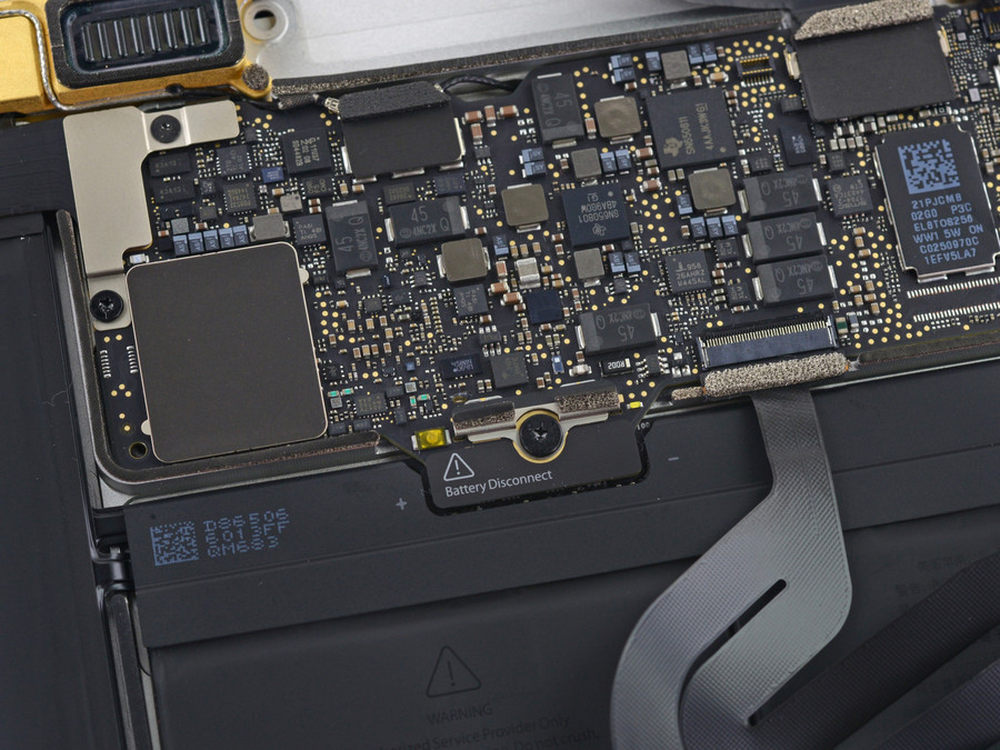

苹果喜欢将电池连接器隐藏的逻辑板下，这种情况以前在iPad见过，但这在MacBook中是第一次看到。
10/30
苹果善于将电池连接器隐藏的逻辑板下，这种情况以前在iPad见过，在MacBook中是第一次看到。
11/30

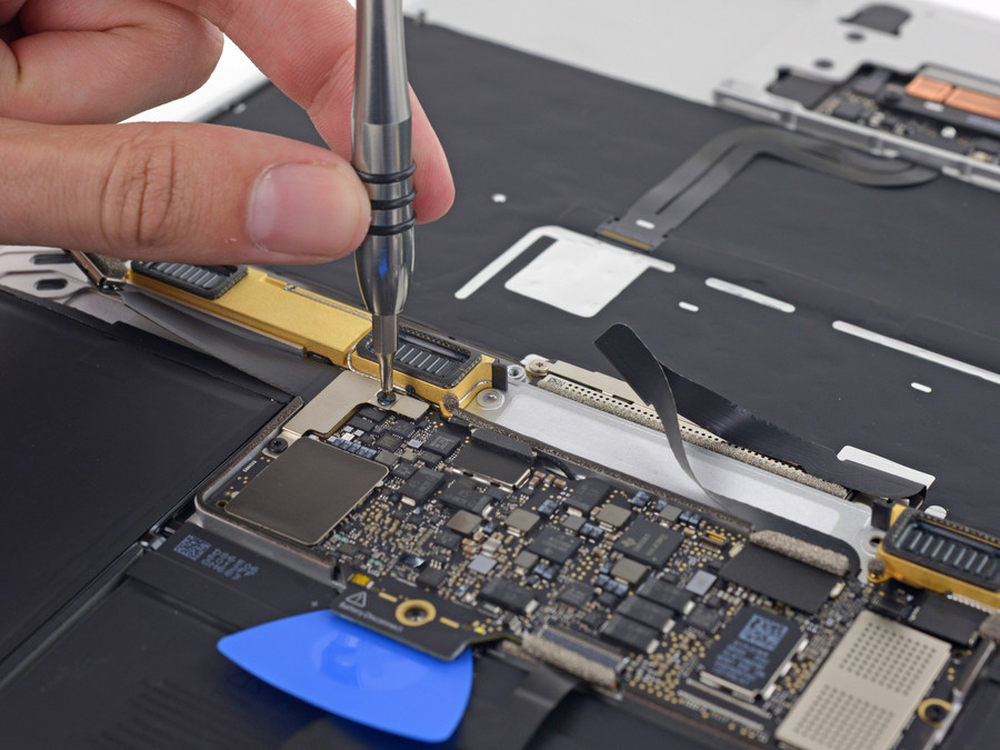

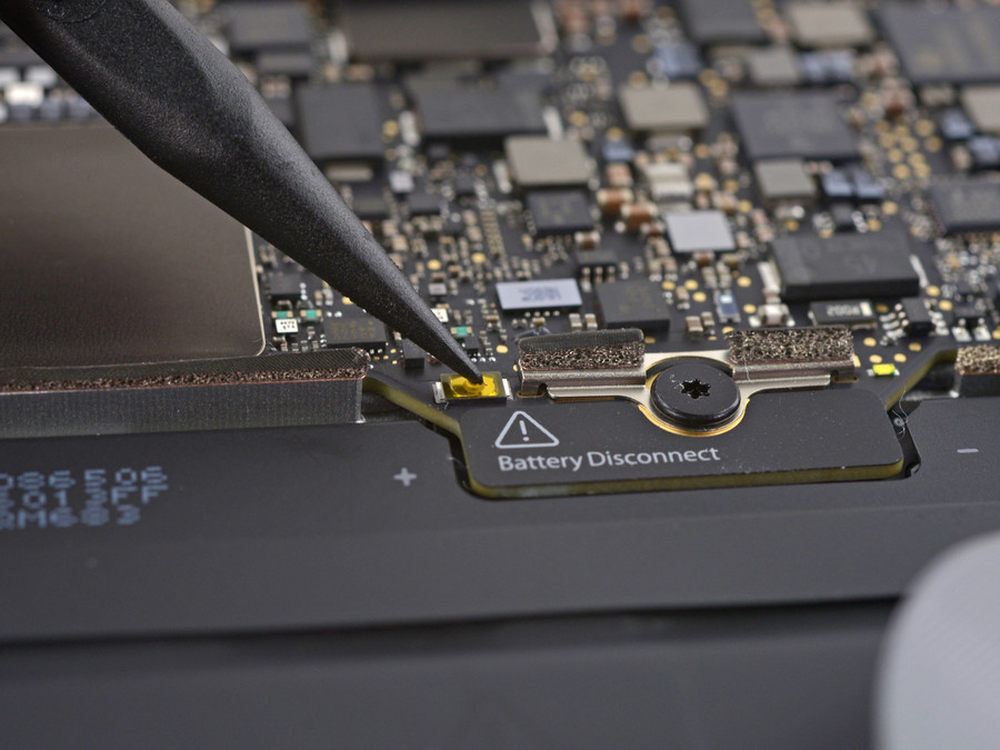

新MacBook的电池连接器需要使用拨片慢慢撬开，可以试着先将拨片插入，之后在逐步断开显示屏、电源、数据传输的连接线。
12/30

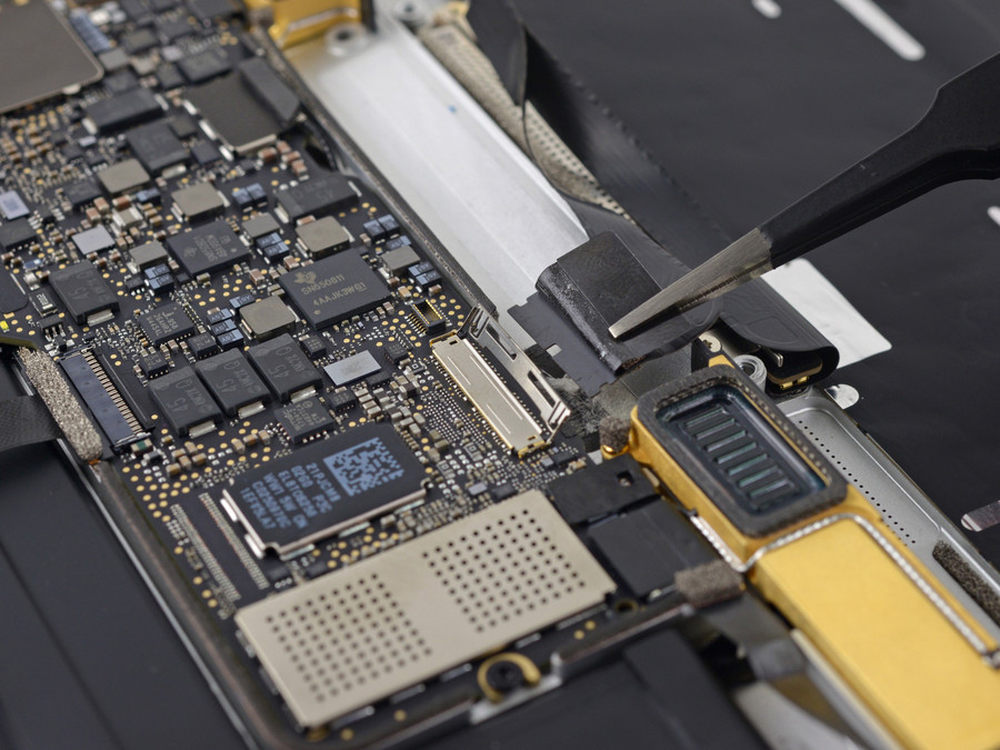

iFixit猜测最薄的视网膜显示与以往的显示屏有一些其它变化，这个连接器以前也没见到过。
13/30

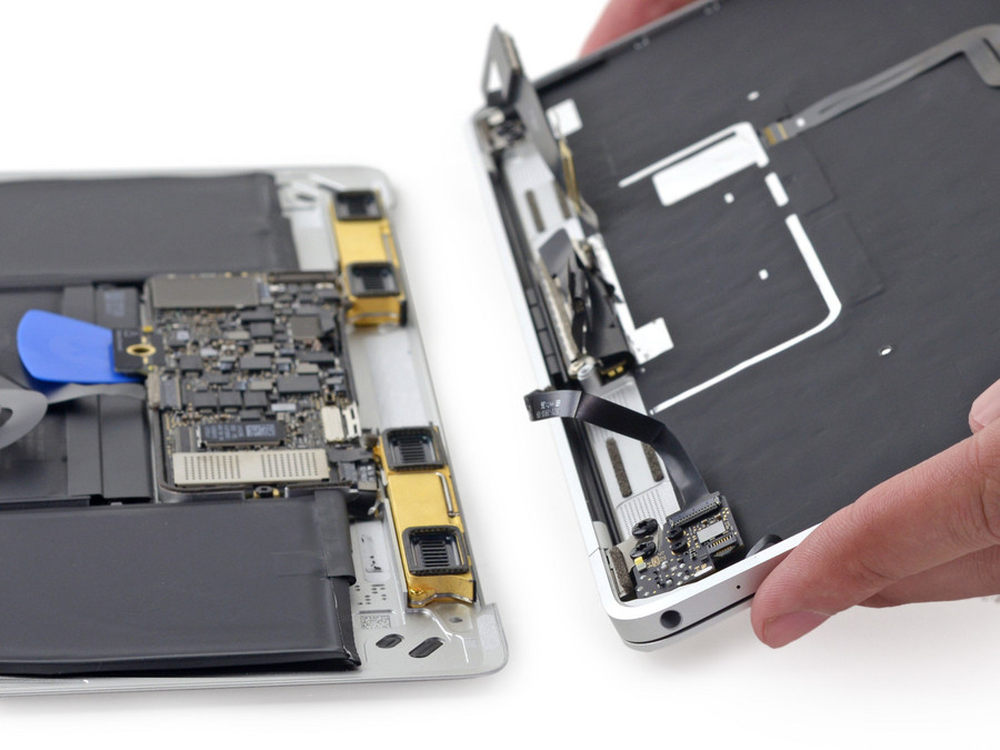

把以上的连接器全部断开后，就能将机身底座与屏幕部分分离开来。
14/30

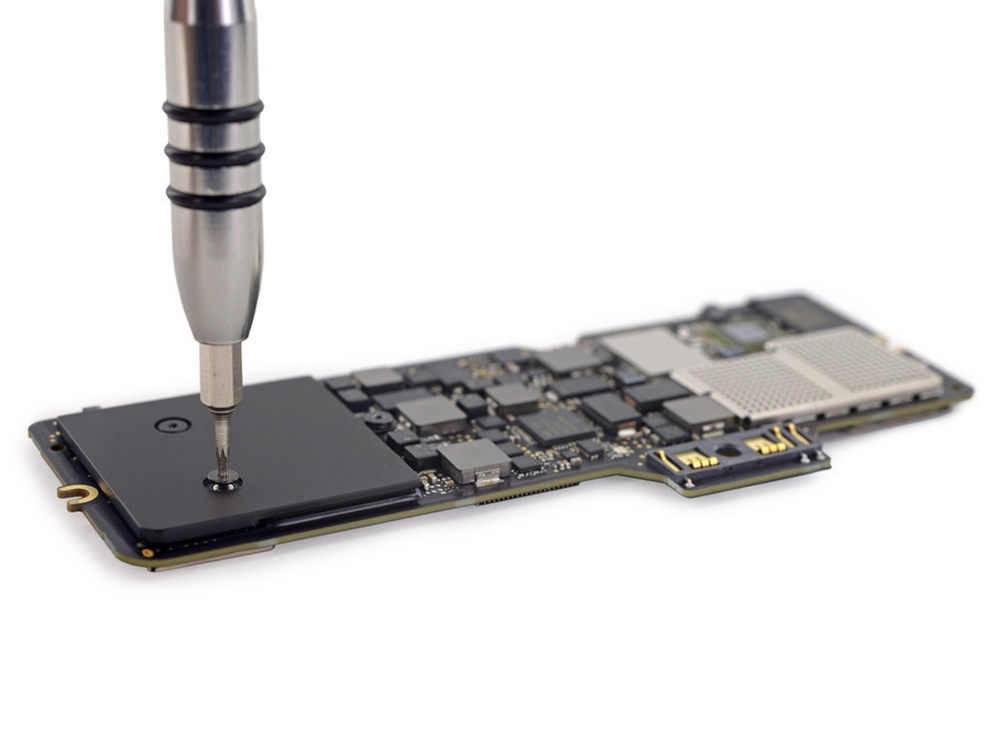

可以看到，新MacBook的主板尺寸确实非常小，是之前的MacBook Air的67%%。拧开这个处理器散热盖，就可以看到Intel Core M处理器了。
15/30

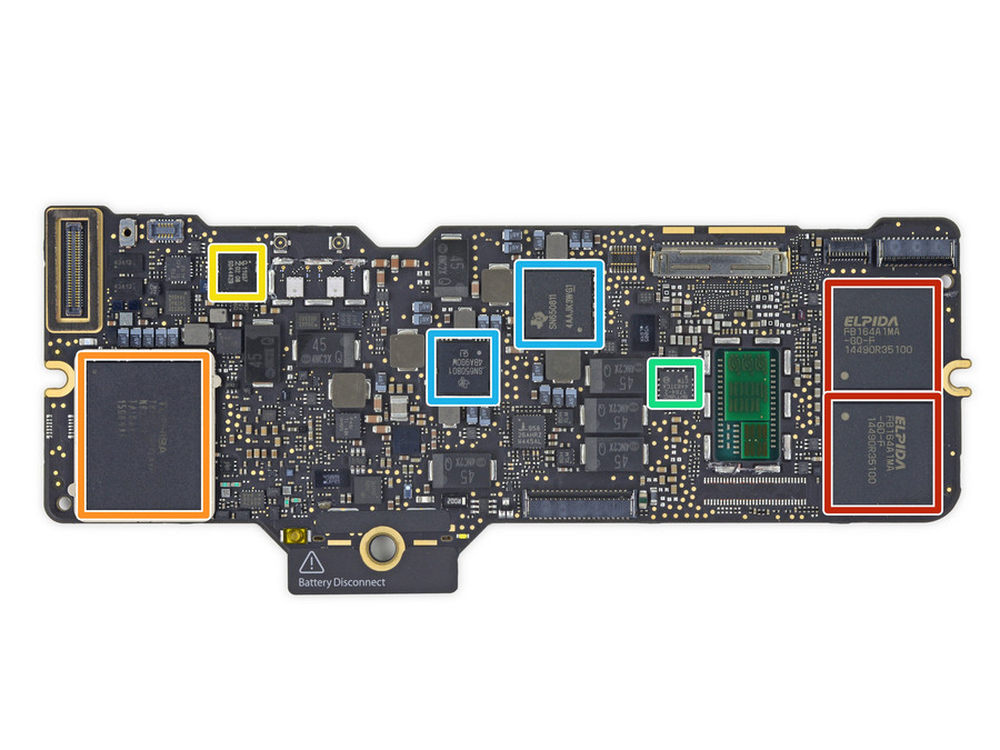

在MacBook的主板中包含了所有的零部件，设计非常密集。 红色：尔必达/镁光 FB164A1MA-GD-F 8GB LPDDR3内存 橙色：东芝TH58TFT0DFKLAVF NB2953 128GB SLC NAND 闪存（另一面也有128GB，总共256GB） 黄色：恩智浦NXP 11U37微控制器；128kb闪存，10kB SRAM 绿色：SMSC 1704-2温度传感器 浅蓝：德州仪器SN6508（可能是功率转化器相关）
16/30

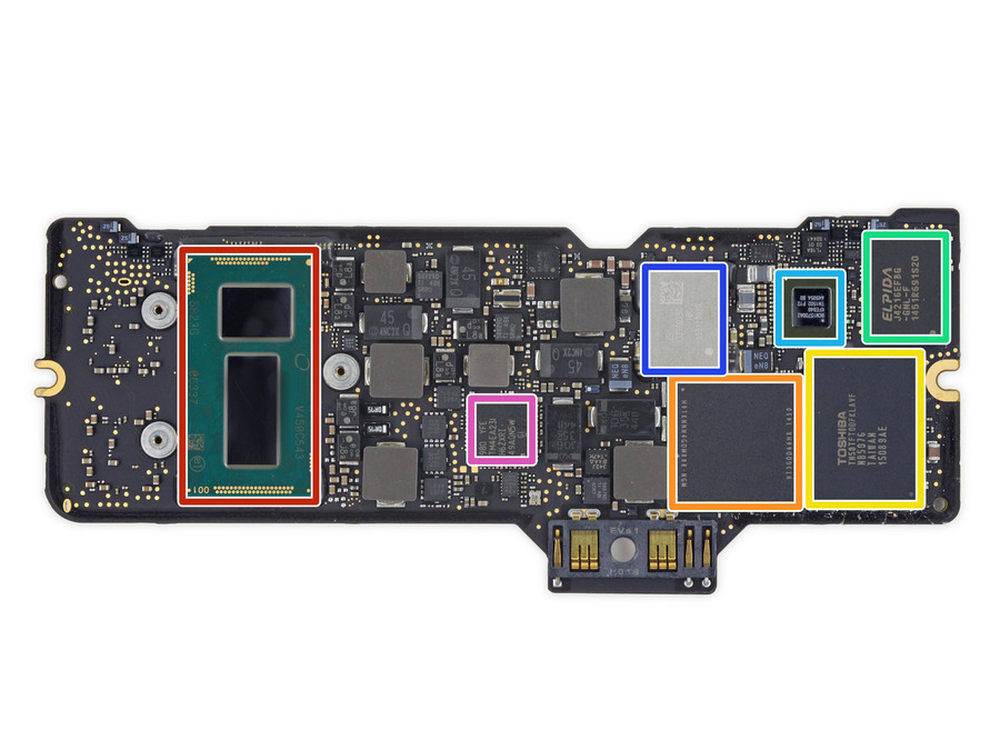

在MacBook主板的另一侧同样包含了很多零部件。 红色：英特尔 SR23G Core M-5Y31 处理器（双核，1.1GHz，可睿频至2.4GHz），内置英特尔HD Graphics 5300集成显卡 橙色：海力士 H9TKNNN4GDMRRR-NGM 4Gb（512MB）LPDDR3-SDRAM 黄色：东芝 TH58TFT0DFKLAVF 128 GB SLC闪存 绿色：尔必达/镁光 J4216EFBG-GNL-F DDR3 SDRAM 浅蓝：博通 BCM15700A2，可能是无线网络芯片 蓝色：Murata 339S0250，可能Wi-Fi模块 紫色：980 YFE TM4EA231 H6ZXRI 49AQN5W GI
17/30

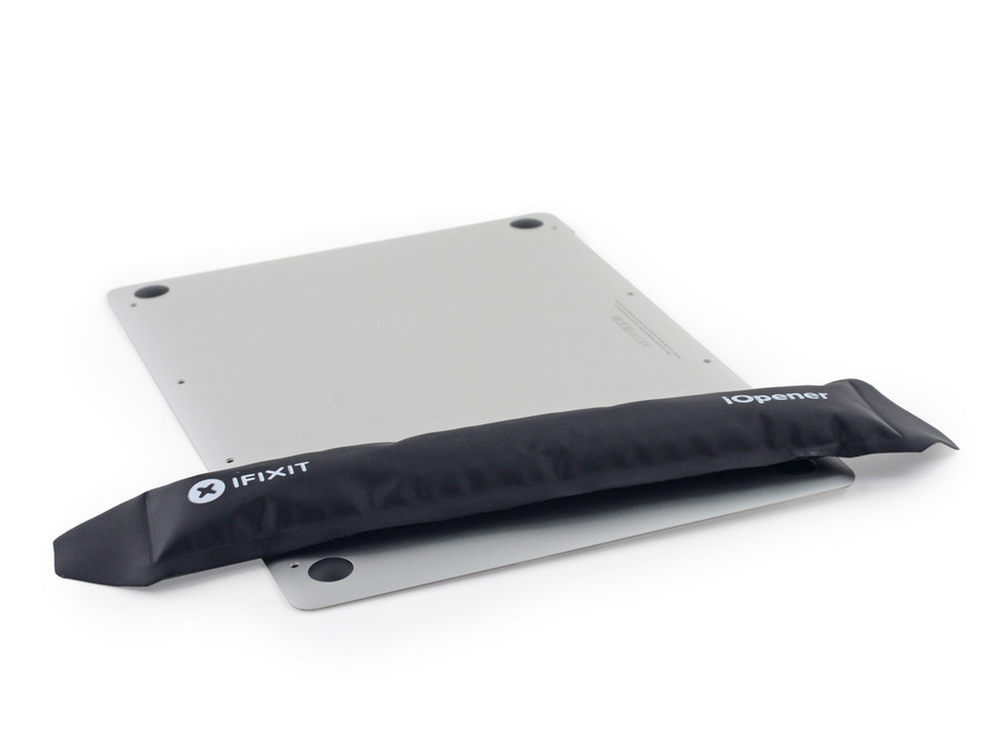

想要拆解电池并没那么容易，因为电池与底壳之间拥有大量粘合剂，你需要事先用iOpener加热机身底部。
18/30

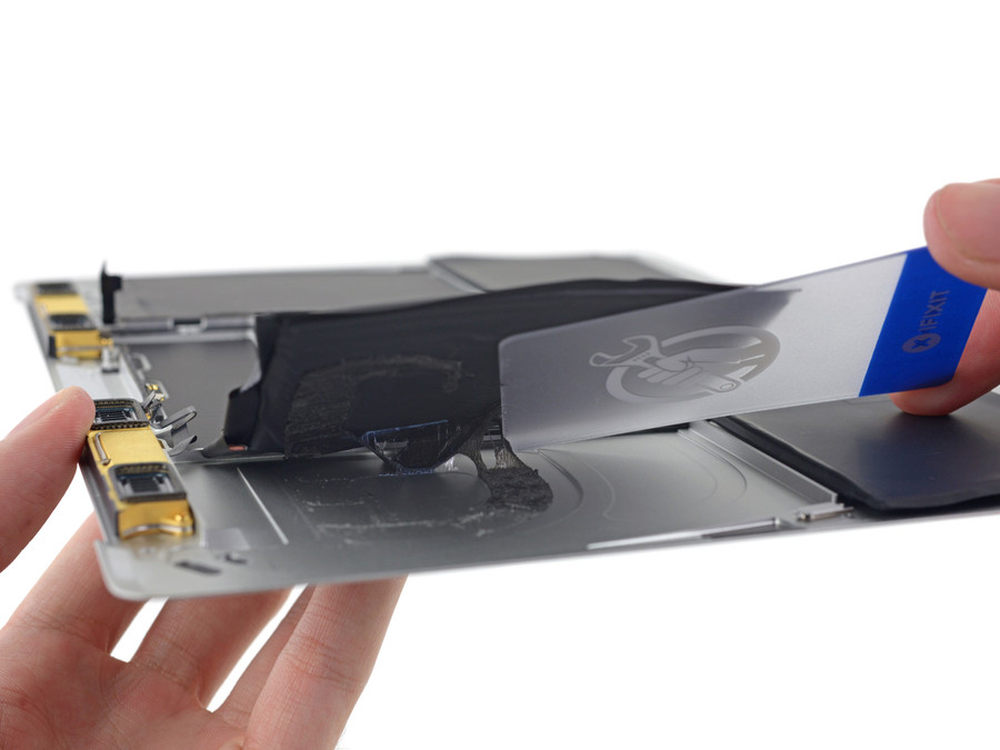

之后，在用拨片慢慢的电池与机身底壳剥离开来。这时候，可以看到粘合剂的用量确实较大。
19/30

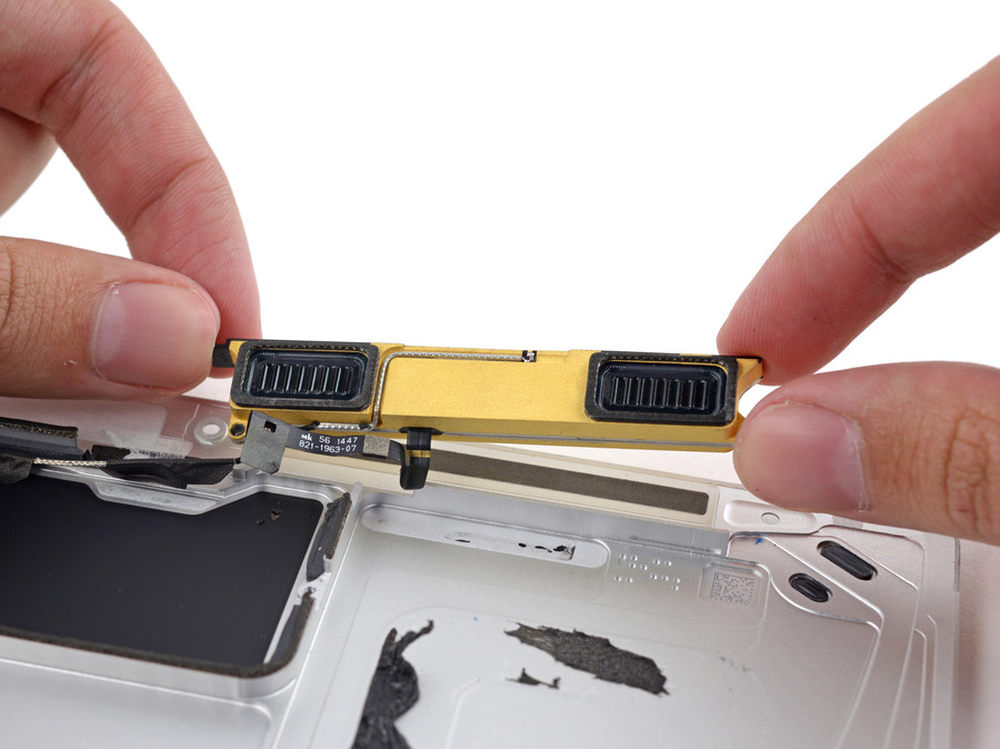

在新MacBook中还发现了金色的东西，这就是新MacBook的音箱，它表面拥有绝缘铝介质。
20/30

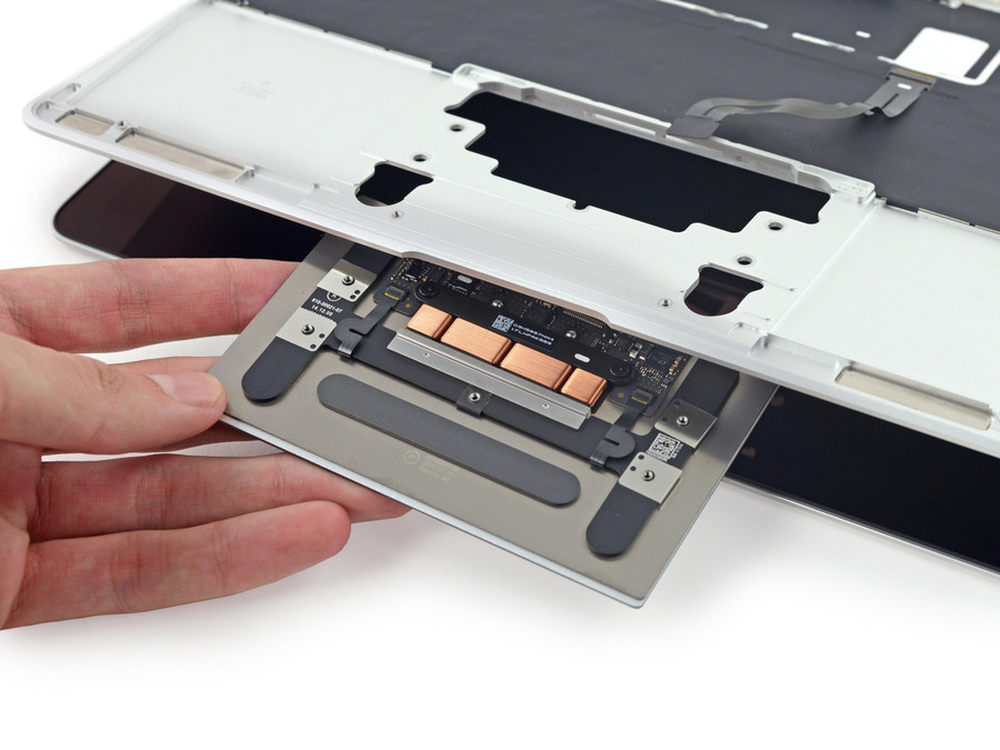

这就是最新的Force Touch触控板，看上去似乎要比2015款MacBook Pro 13的触控板还要薄。
21/30

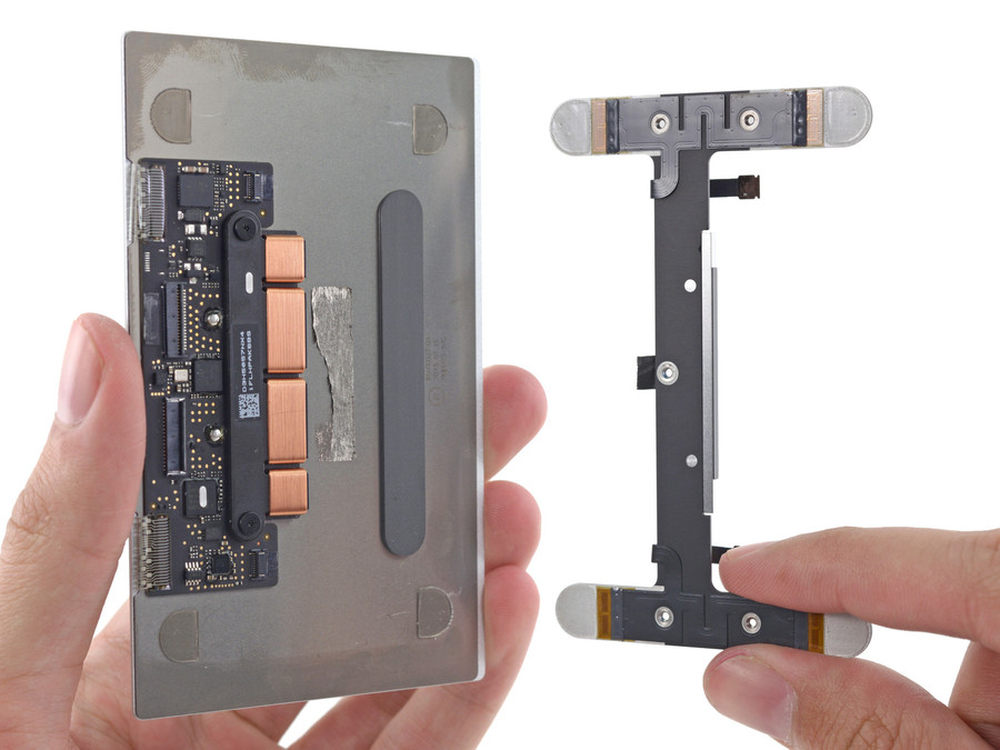

在Force Touch触控板中，四个顶角各拥有一个力度感应器，从而实现深按触控板预览文件等更多功能。
22/30

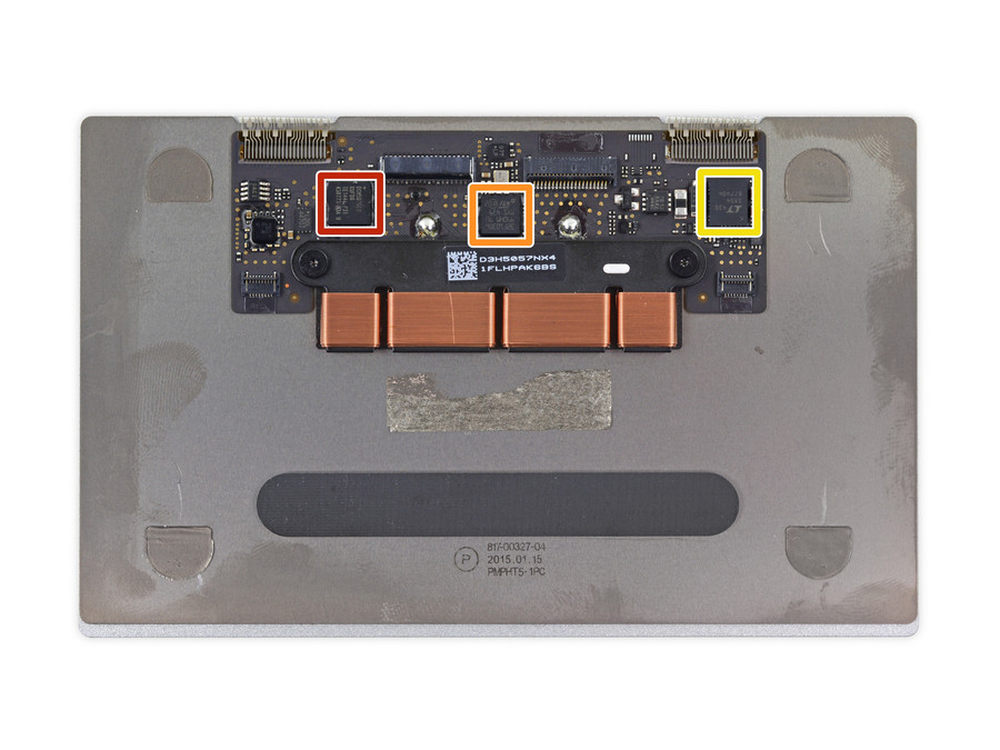

触控板支架拆除厚，上面拥有三个芯片。 红色：博通bcm5976触摸屏控制器 橙色：ST微电子32f103基于ARM Cortex-M的微控制器 黄色：线性化技术lt3954LED内部PWM发生器转换器
23/30
接下来，就可以将USB-C端口拆除。
24/30

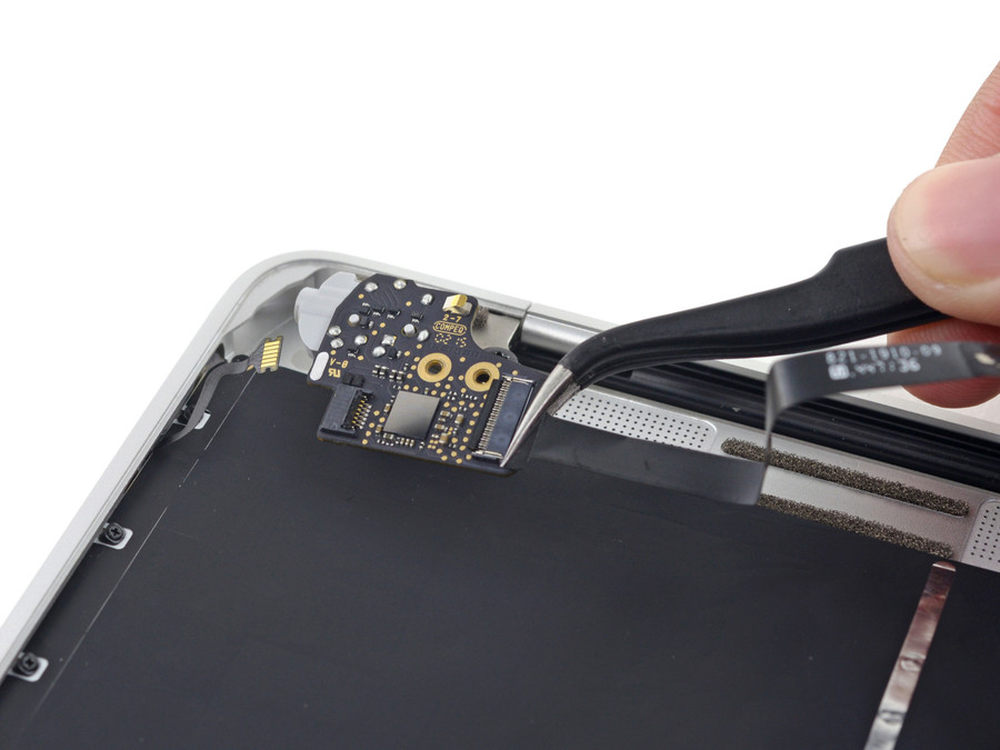

在MacBook中的的音频组建是模块化的，可以轻松被拆除。
25/30

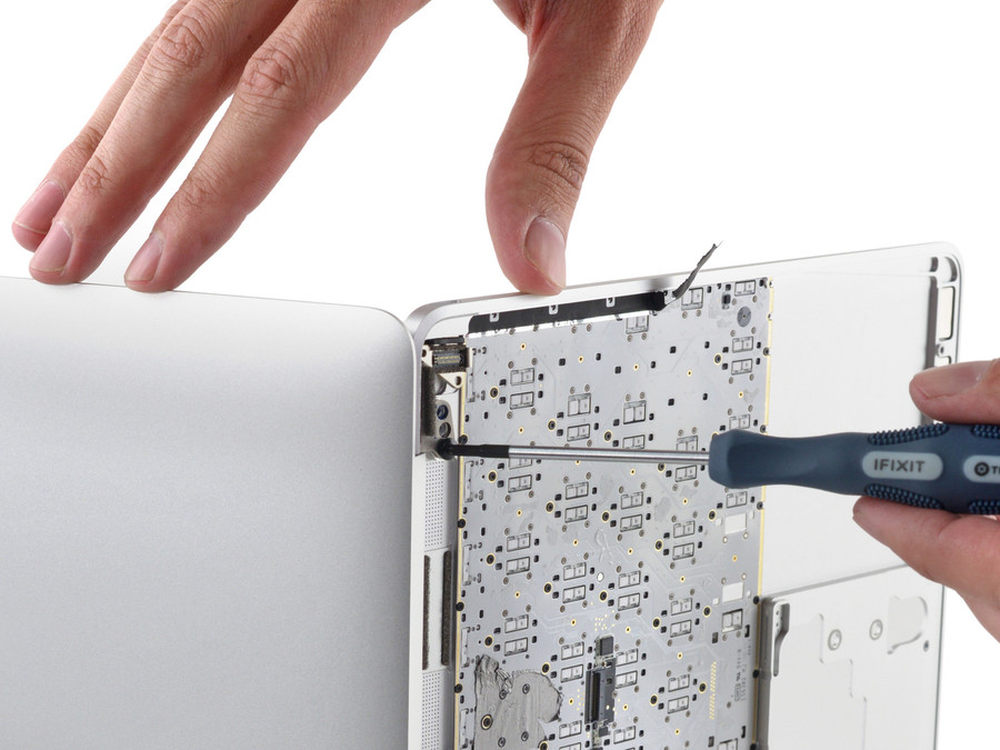

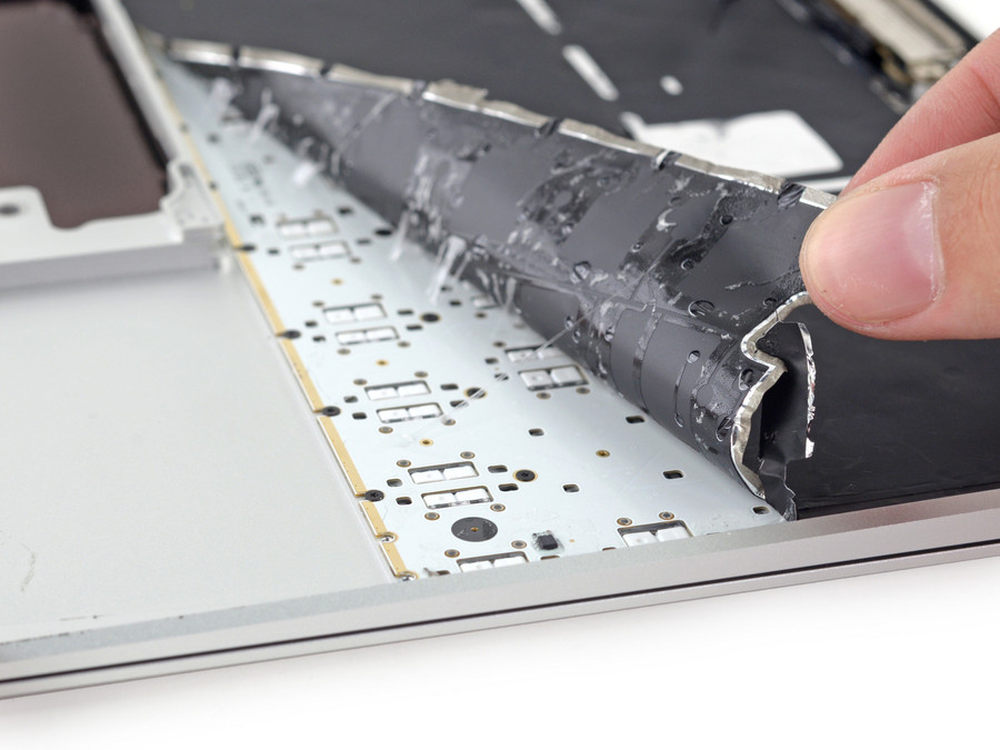

拆下3颗Pentalobes螺丝后，又移除了10颗有垫片的Philips螺丝，就可以看到键盘底板上有大量的粘合剂。
26/30

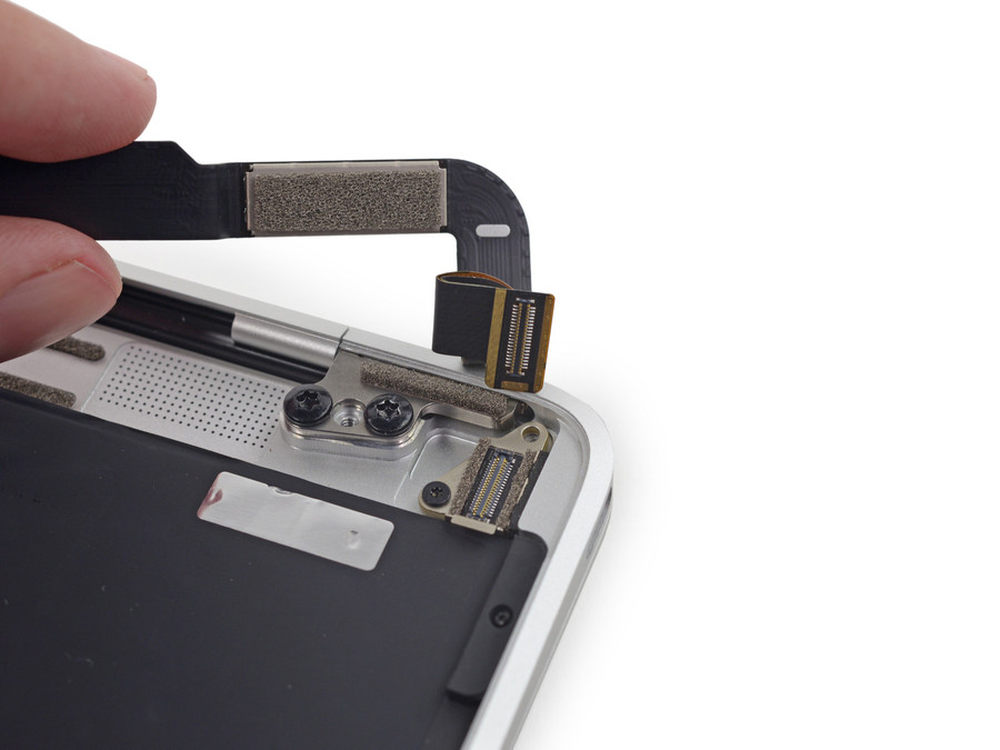

拆下显示屏之后，就可以看到USB-C接口，此时把它拆下。
27/30

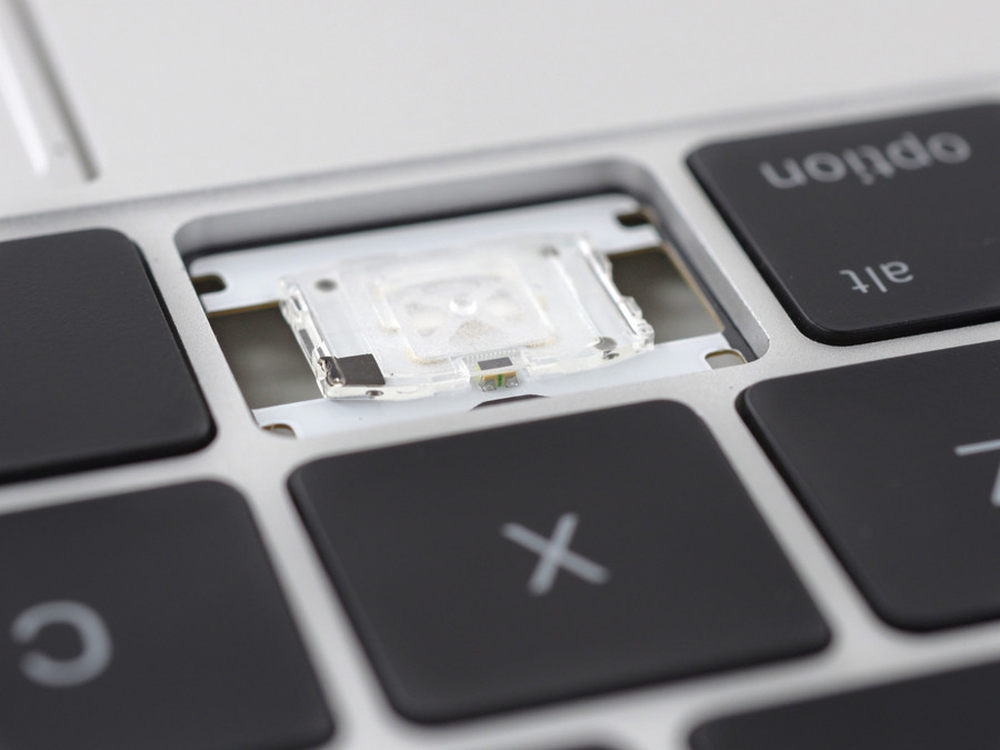

打开新MacBook的键帽之后，就能看到新的蝶式结构，按下去浮动很小，并且在每个按键下都有一个键盘背光LED灯。
28/30

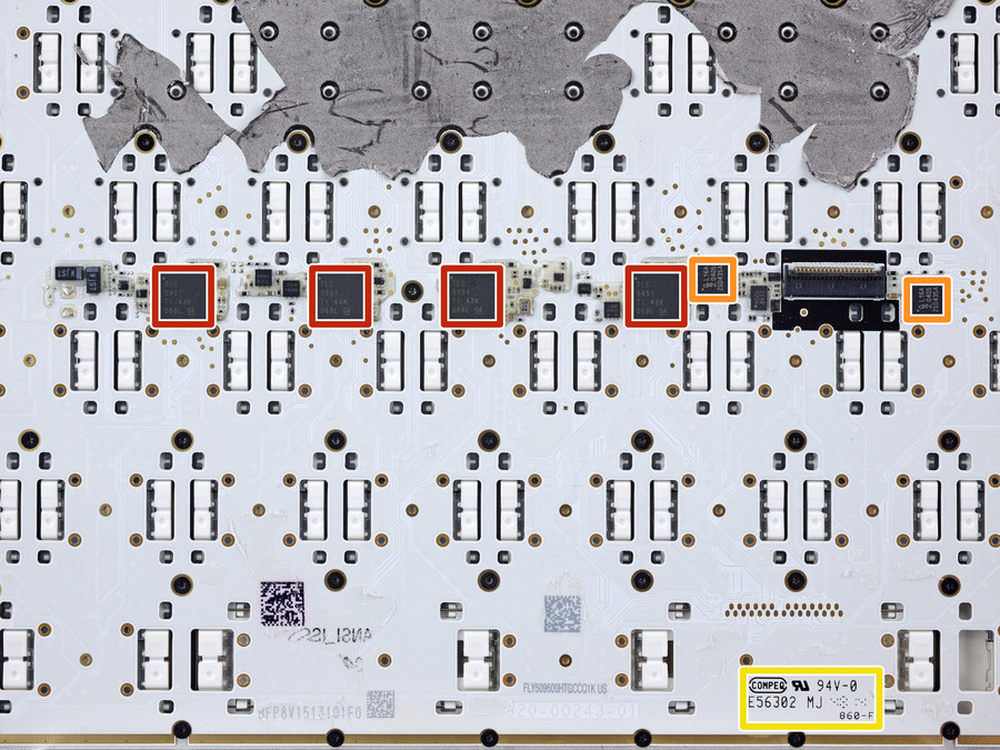

新MacBook选择了一排LED导光板，每个键帽下都有一个LED光源。同时在背板上，还拥有4颗芯片。 红色：4个德州仪器tlc5951PWM的LED驱动器 橙色：2个NXPpcal6416aI / O扩展 黄色：PCB制造商Compeq。
29/30

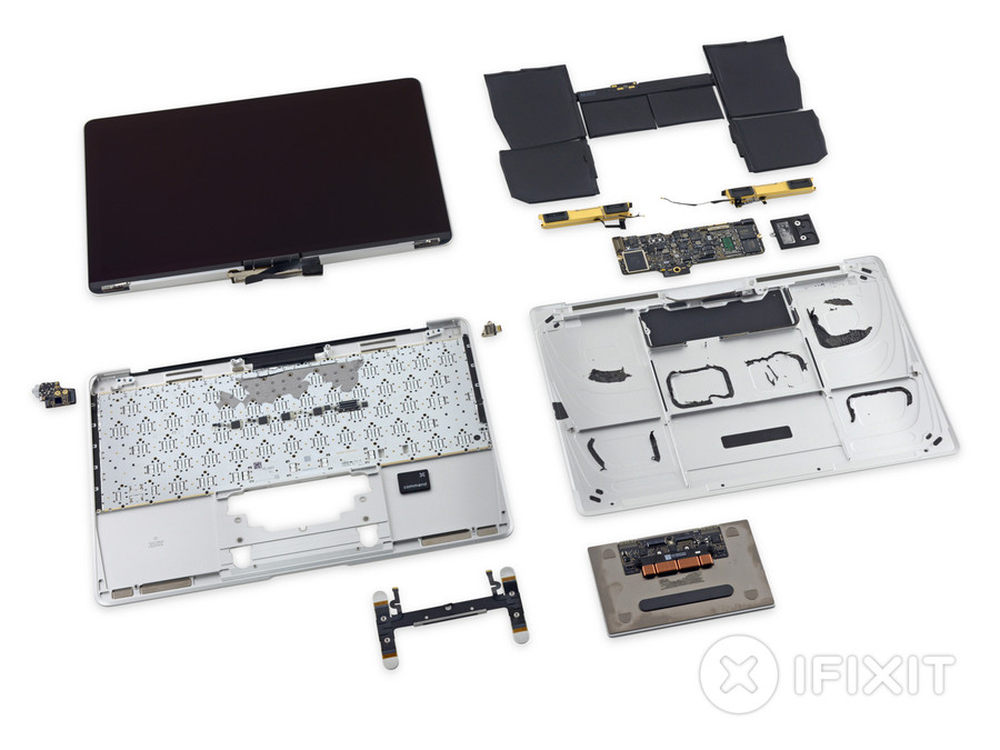

MacBook 2015可修复得分：1出10（10是最简单的修复） 原因：专有的pentalobe螺钉继续开启设备不必要的困难，和新的电缆路由使程序更难。USB-C端口由三翼螺丝钉固定。同时，作为唯一的端口，它会比增加使用磨损。电池组件完全，而且很扎实，粘合剂使用太多。视网膜显示仍然是一个融合单元，保护玻璃与屏幕不能拆分，意味着如果需要更换屏幕，需要全部平滑，花费也更大。处理器、内存和硬盘全都是焊接到电路板，不能自行加装或者更换。
30/30
MacBook 2015可修复得分：1出10（10是最简单的修复） 原因：专有的pentalobe螺钉继续开启设备不必要的困难，和新的电缆路由使程序更难。USB-C端口由三翼螺丝钉固定。同时，作为唯一的端口，它会比增加使用磨损。电池组件完全，而且很扎实，粘合剂使用太多。视网膜显示仍然是一个融合单元，保护玻璃与屏幕不能拆分，意味着如果需要更换屏幕，需要全部平滑，花费也更大。处理器、内存和硬盘全都是焊接到电路板，不能自行加装或者更换。 以上就是新MacBook的拆解图赏，感兴趣的朋友可以继续阅读评测文章【想说爱你不容易 苹果12英寸新MacBook评测】。 注：以上图片全部来自于iFixit。
