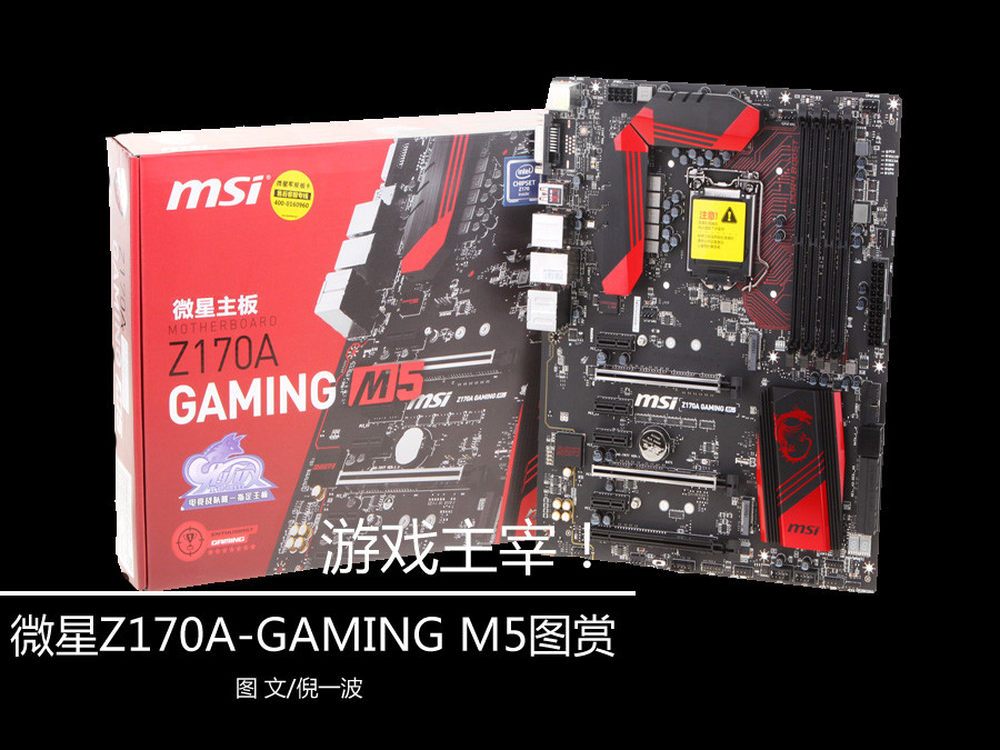

游戏主宰！微星Z170A-GAMING M5图赏
1/14
8月6日凌晨0点英特尔正式发布其代号Skylake的第六代处理器，同时其配套的Z170主板芯片组也同步发布，微型作为业界前沿的主板品牌也同样第一时间就推出了自家的高端Z170 GAMING系列产品，这次和我们见面的是面向高端游戏玩家的型号——Z170A-GAMING M5 。
2/14

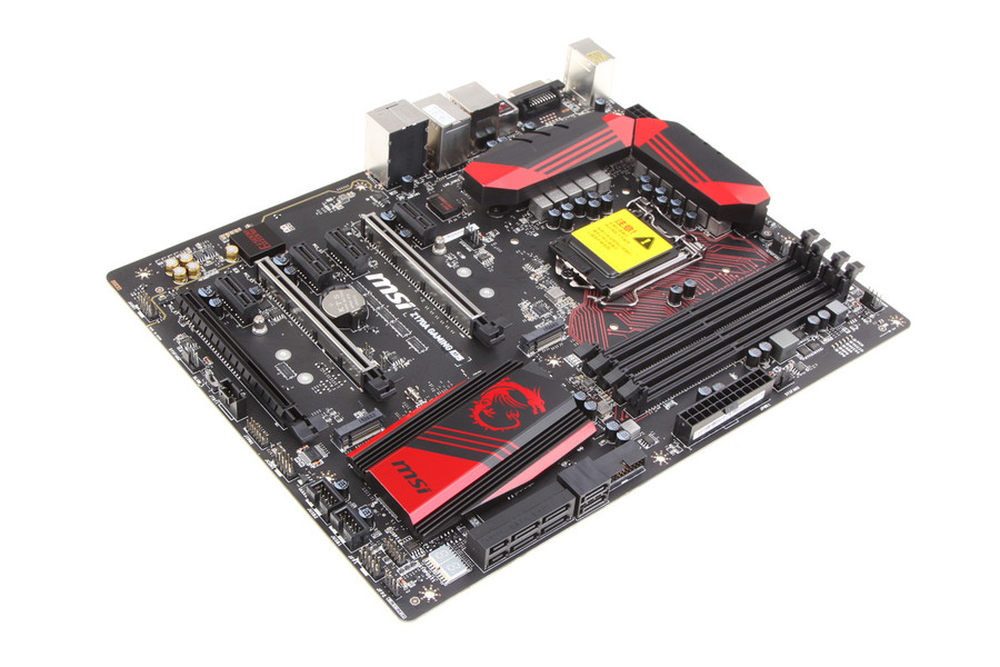

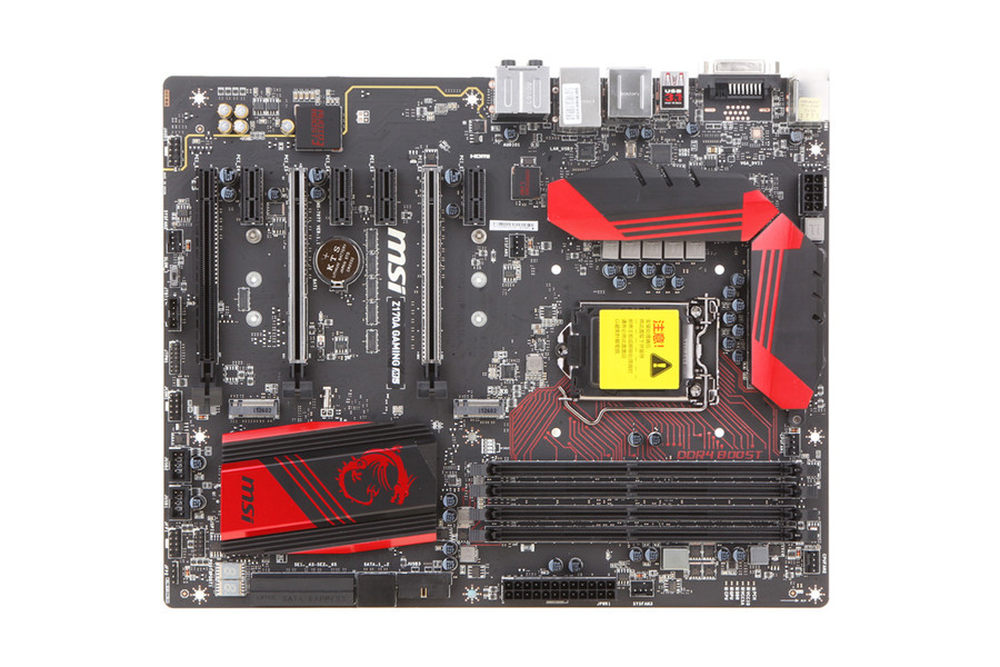

微星在Z170系上对旗下主机板产品线进行了重新划分，其中最高端的系列集游戏与超频特性于一身，被冠以Master（大师）的名号，在型号中也会加一个“M”以示区分。所以Z170A-GAMING M5的M并非指MATX版型，实际上它完全是标准ATX的大板。
3/14

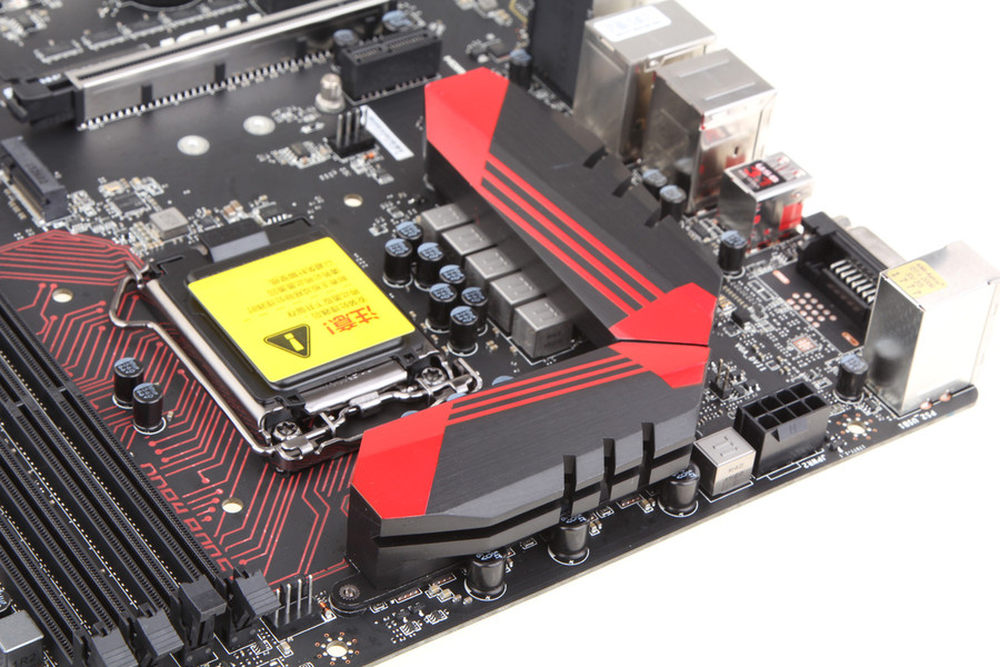

红色外壳和立体切割造型十分抢眼，热管式散热器非常厚道。红黑的经典配色给人感觉非常漂亮。
4/14

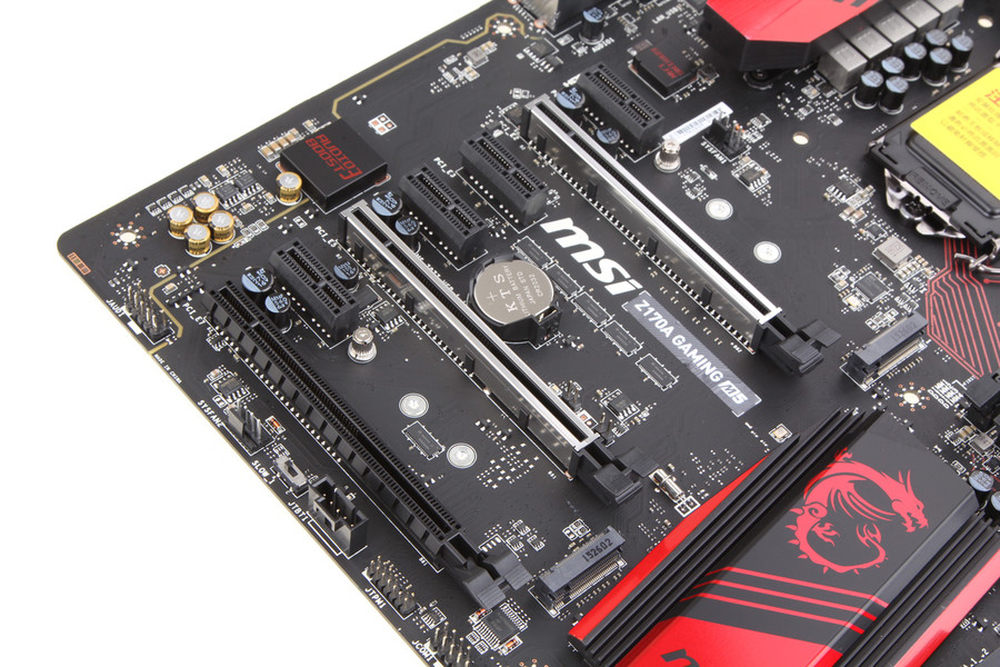

Z170-DELUXE配备了3条PCI-E 3.0插槽，支持SLI/CrossFire多显卡。
5/14

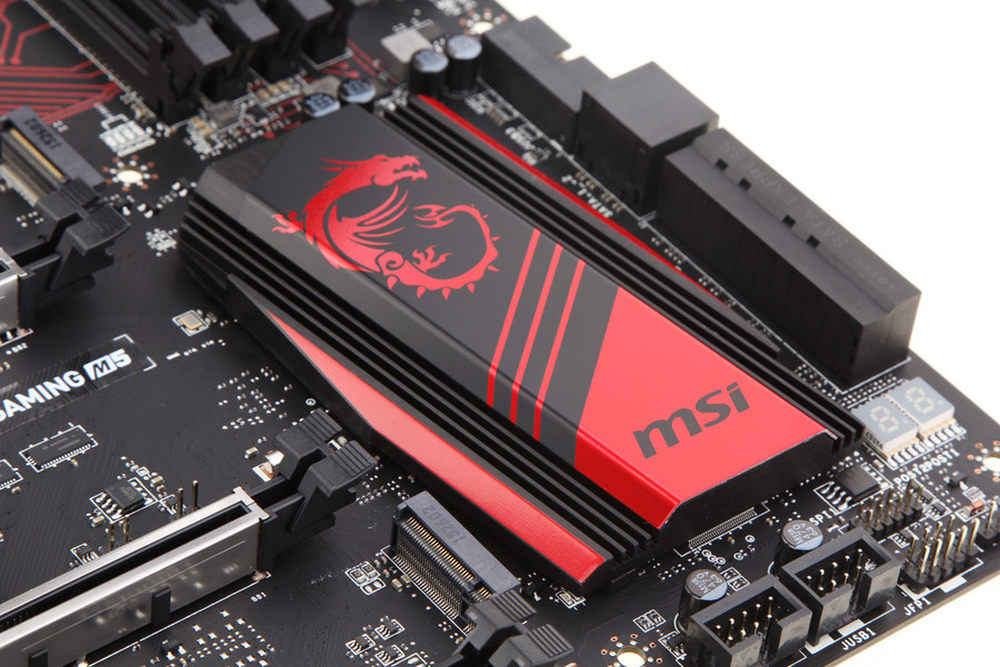

对于现在的PCH芯片，由于制程进步，发热其实已经很小了，散热片更多的起到装饰和突出产品特性的目的。比如微星的这款主板就依旧延续了GAMING系列的龙型图案。
6/14

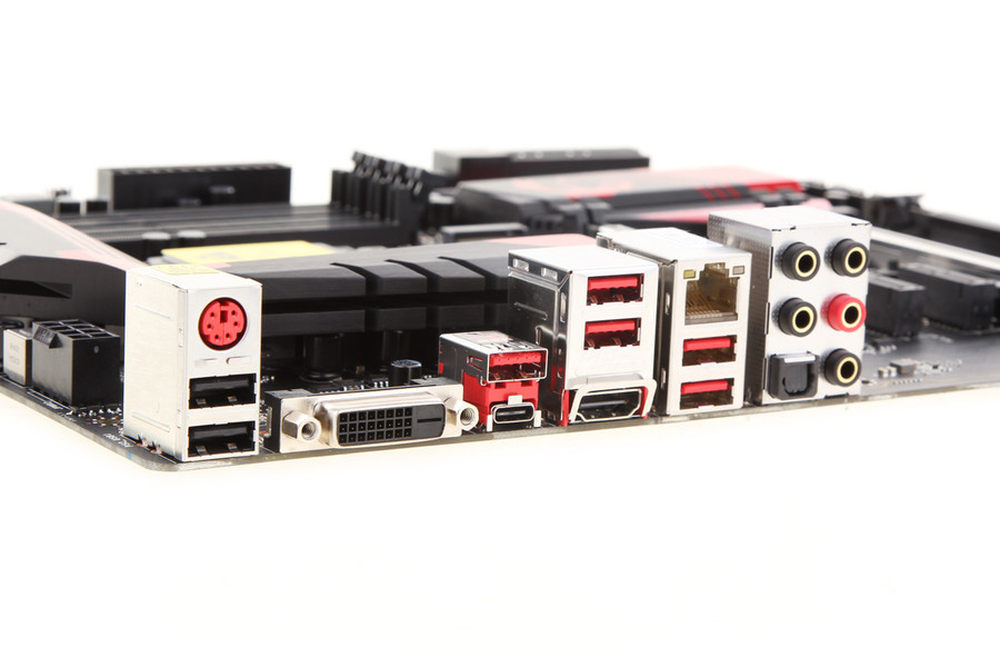

背部IO接口一览：P/S2接口x1，USB2.0x2，DVI-Ix1，USB3.1Gen2（也就是“真”USB3.1，带宽10GB/s，相应的Gen1其实就是USB3.0）TypeAx1，TypeCx1；USB3.0x4，HDMIx1，LAN（Killer E2400，带防电涌设计），音频接口x6（2声道+5.1声道+麦克风）+S/PDIF光纤输出。
7/14

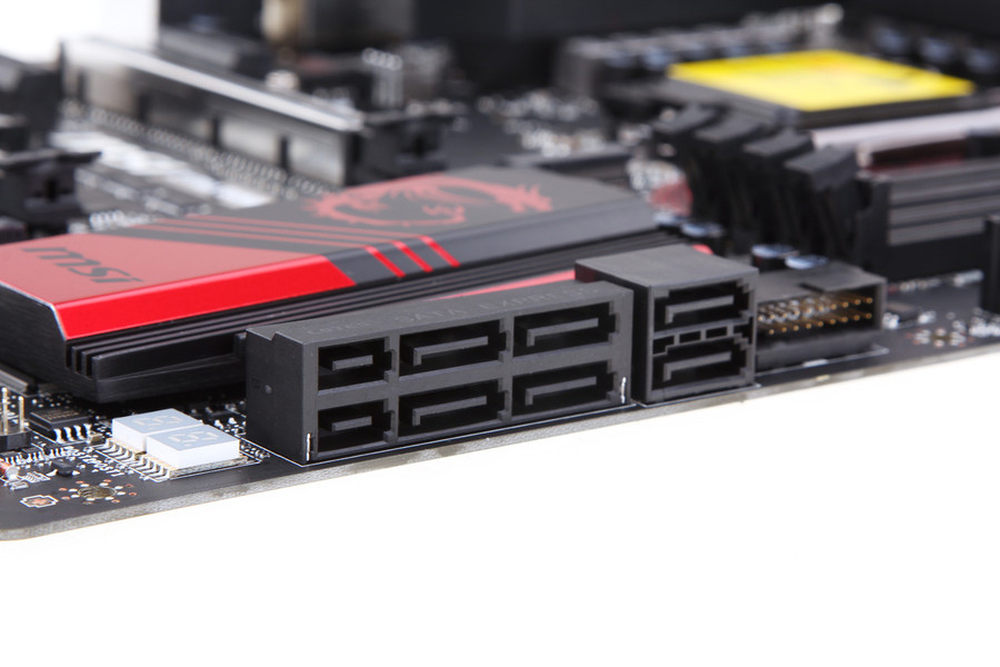

除了6个SATA III接口之外，还增加了SATA-E、M.2接口
8/14
微星的这款主板散热器就依旧延续了GAMING系列的龙型图案。
9/14

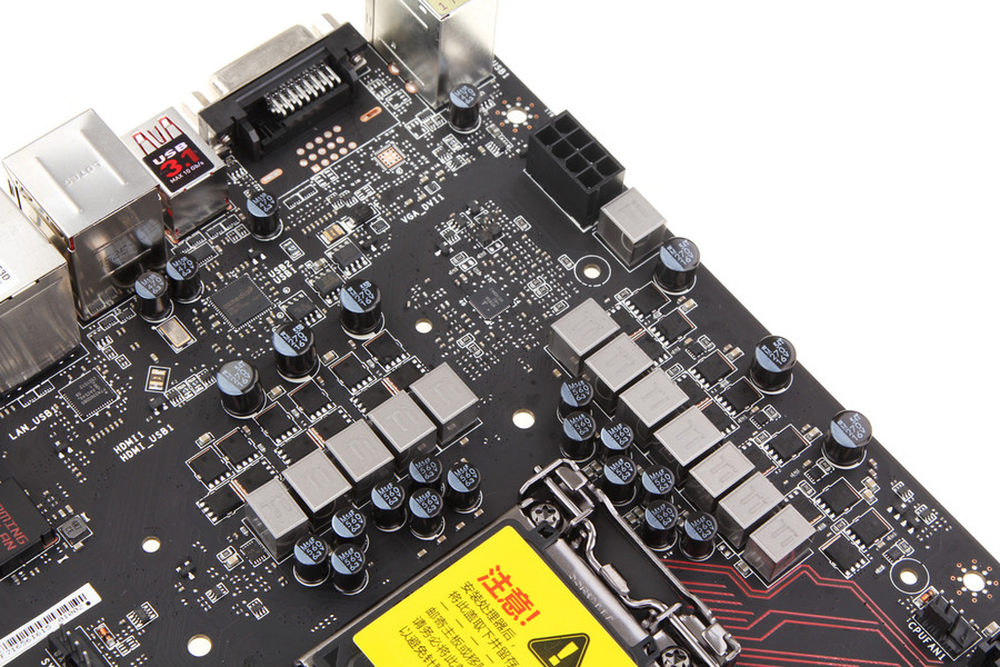

微星宣称GAMING M5使用的钛合金电感和黑化电容在寿命和稳定性上都有过人表现
10/14

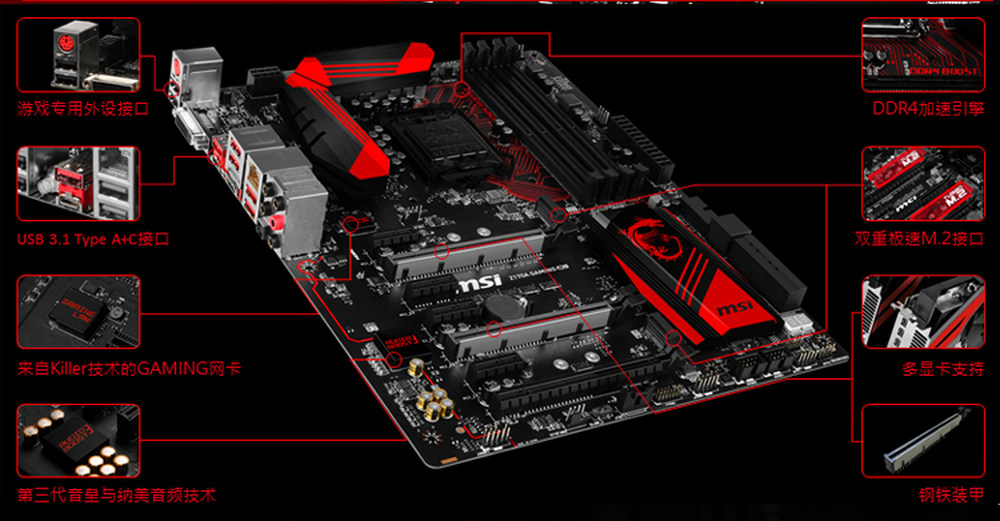

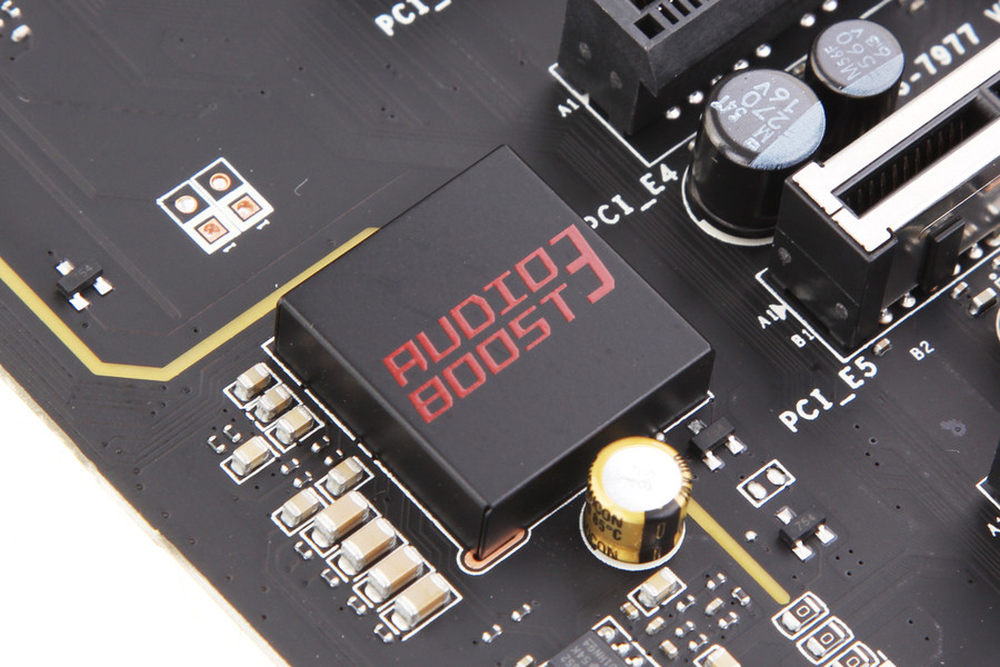

新一代GAMING系列主板所使用的音频增强方案被称为AUDIO BOOST3（音皇三代），由ALC1150芯片、双运放芯片与音频专用电容组成其硬体部分，软件上则是由纳美音频(Nahimic) 合作包办。
11/14
扩展槽：PCI-E 3.0 x16 x1;PCI-E 3.0 x8 x2;PCI-E x1 x4;还有两个M.2接口。在其中两个PCI-E接口处，微星使用了金属保护套进行强化，为的是可以增强PCI-E接口的承力程度。
12/14
作为GAMING系列一直坚持的卖点之一，Killer网卡这次更新到了最新的E2400型号，在软件上的优化算法也随之更新到2.0版本，配合镀金、防雷等多方面加强的网络接口，力图为玩家们的网游表现保驾护航。
13/14

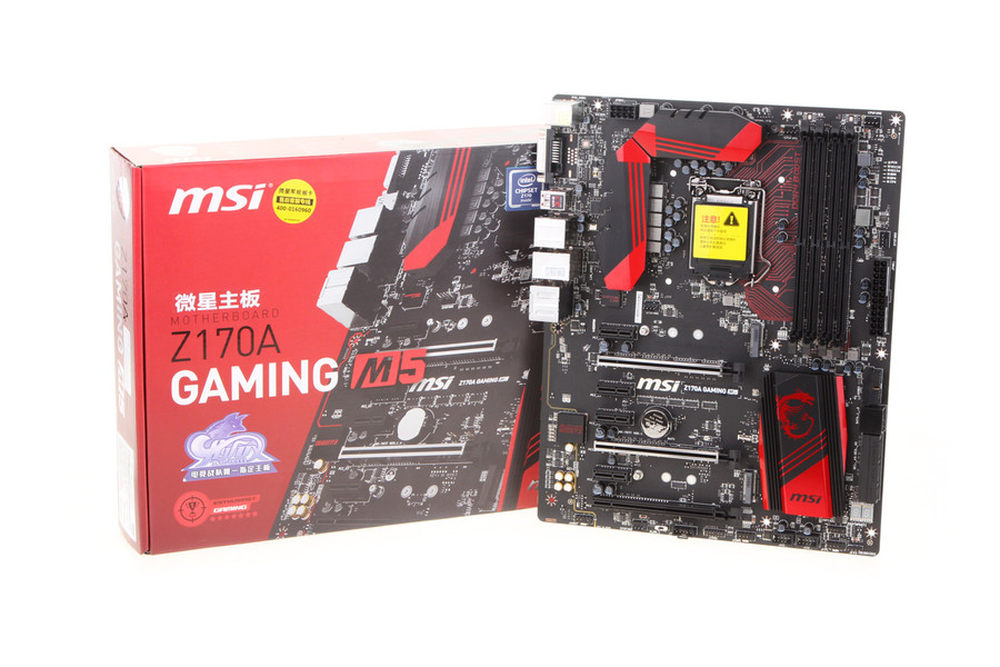

从主板本身的用料来看，虽然不是定位最高的产品，但是微星依然在GAMING M5上配备了不少个性化与提升用户体验的技术。
14/14
借着全新平台引领业界更新的势头，像GAMING M5这样定位明确、个性十足的主板对于主流游戏玩家来说也有着十足的吸引力。相信其上市之后会成为微星主板产品线上的一股生力军，在市场上挞伐出自己的一片天地。
