电池缩水、难修复 iPad mini 4完全拆解

2015-09-19 00:01作者：王培振编辑：王培振文章出处：泡泡网原创

图赏模式

1/23

在上周的苹果发布会上，苹果推出了全新的平板电脑——iPad Pro和iPad mini 4，不过由于这次发布会发布的新品略多，所以苹果这次在介绍到iPad mini 4的时候，只用了一句和iPad Air 2相同便直接略过了，到底是哪里相同呢？我们趁着热乎儿拆开看。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad mini 4 苹果官网 2888元起 >> 购买链接

2/23

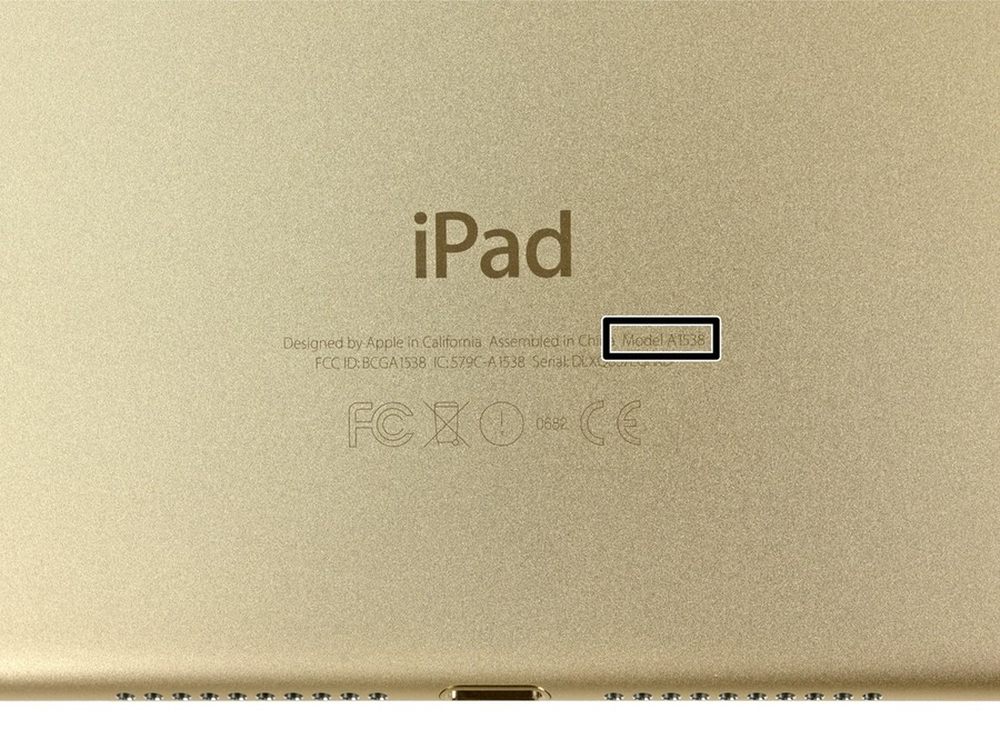

本次拆解的这款型号为A1538，搭载全新1.5GHz的A8处理器，2GB内存，配有一块分辨率为2048×1536的7.9英寸屏幕以及一颗120万像素的前置摄像头和一颗800万像素的主摄像头。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad mini 4 苹果官网 2888元起 >> 购买链接

3/23

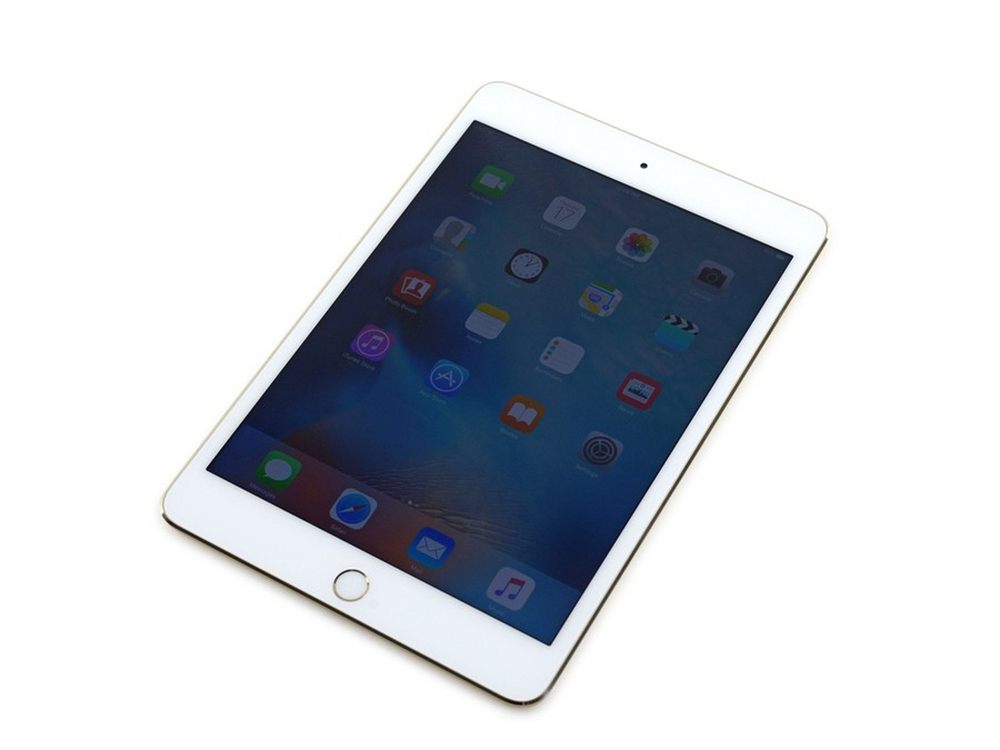

对于我们这些用惯了iPad mini 2的同学来说，当第一次拿到iPad mini 4的时候，给我们的第一感觉就是更薄了、更轻了、显示效果更通透了，屏幕的显示色彩也更浓艳了一些。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad mini 4 苹果官网 2888元起 >> 购买链接

4/23

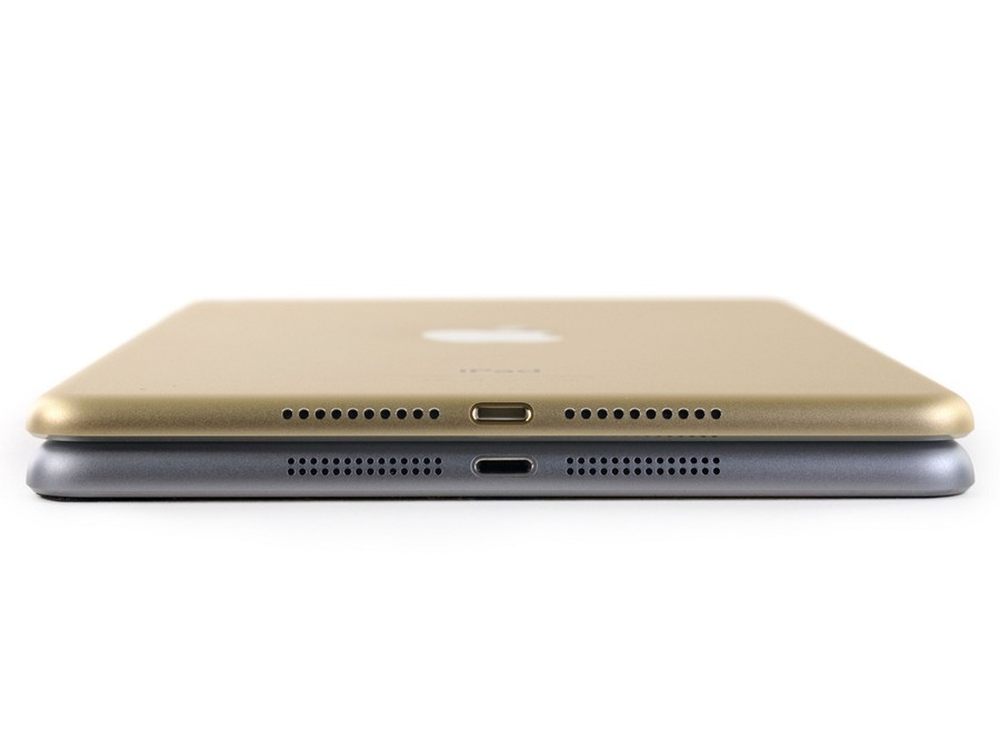

即便和iPad mini 3对比的时候你也会发现它的不同，相比7.5mm的iPad mini 3，6.1mm的它手感更棒，扬声器开孔也从两排变为了一排。不过和之前大家猜想的不同，这款产品并没有粉色款，仍然只用银、金、灰三个颜色。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad mini 4 苹果官网 2888元起 >> 购买链接

5/23

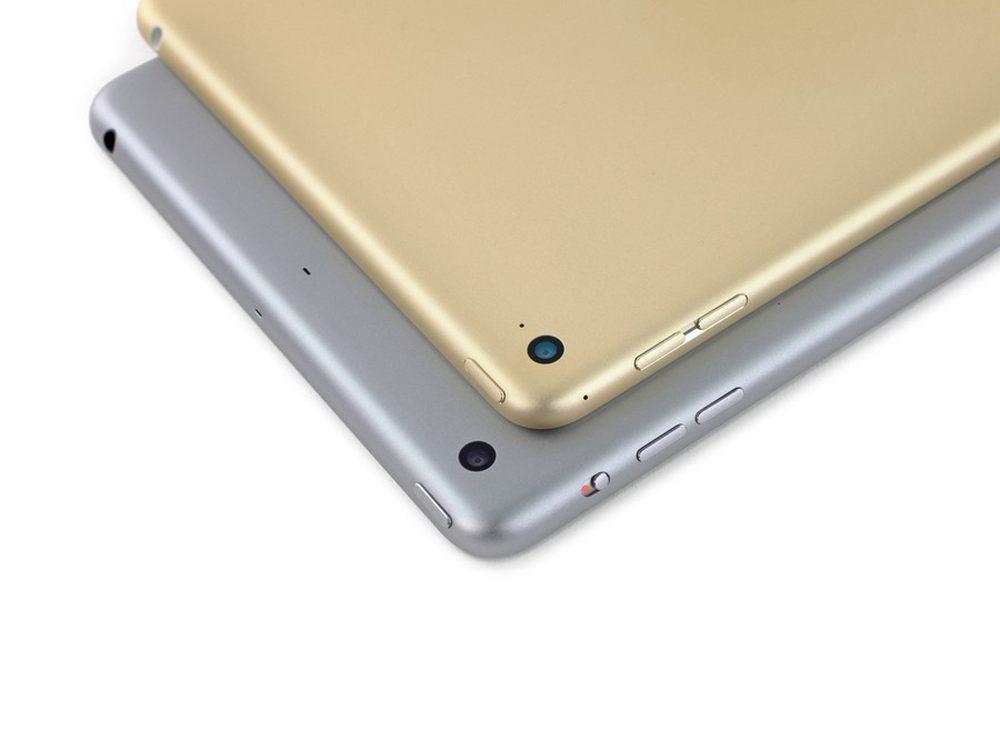

除此之外，和上一代相比，降噪麦克风也从之前的机身上部调整到了和iPad Air 2一样的摄像头旁边和音量键的上方，并取消了静音按键，音量调节按键也从之前分离式的设计变为了现在的这种被放在了一个凹槽内的样式，让它整体看起来更干练一些。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad mini 4 苹果官网 2888元起 >> 购买链接

6/23

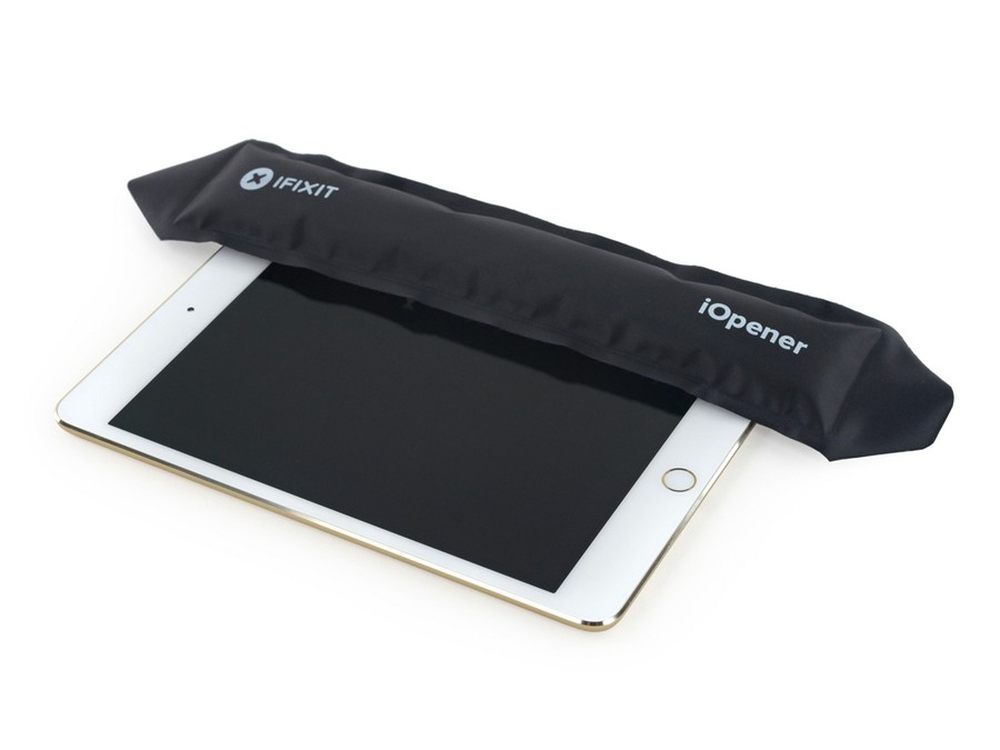

一般打开这种屏幕的方法有两种，一种是用热风枪或者吹风机加热，一种就是用图中的iOpener，相比于热风枪，这种方法不会使屏幕变形，只要在加热后放到平板上面一会便能使粘合剂融化。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad mini 4 苹果官网 2888元起 >> 购买链接

7/23

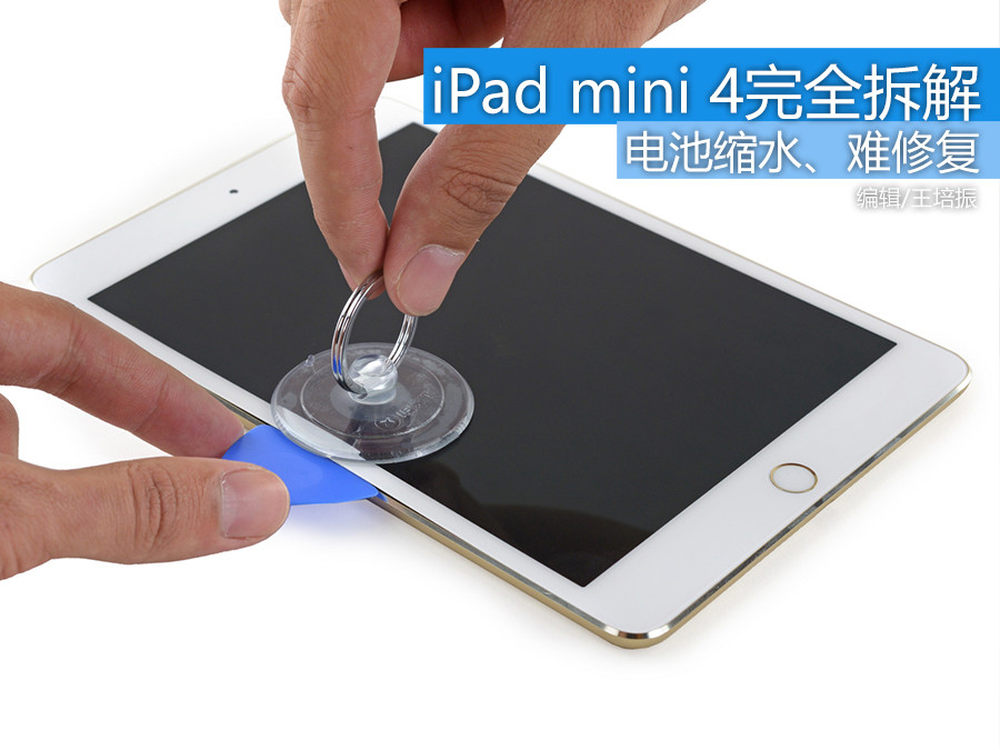

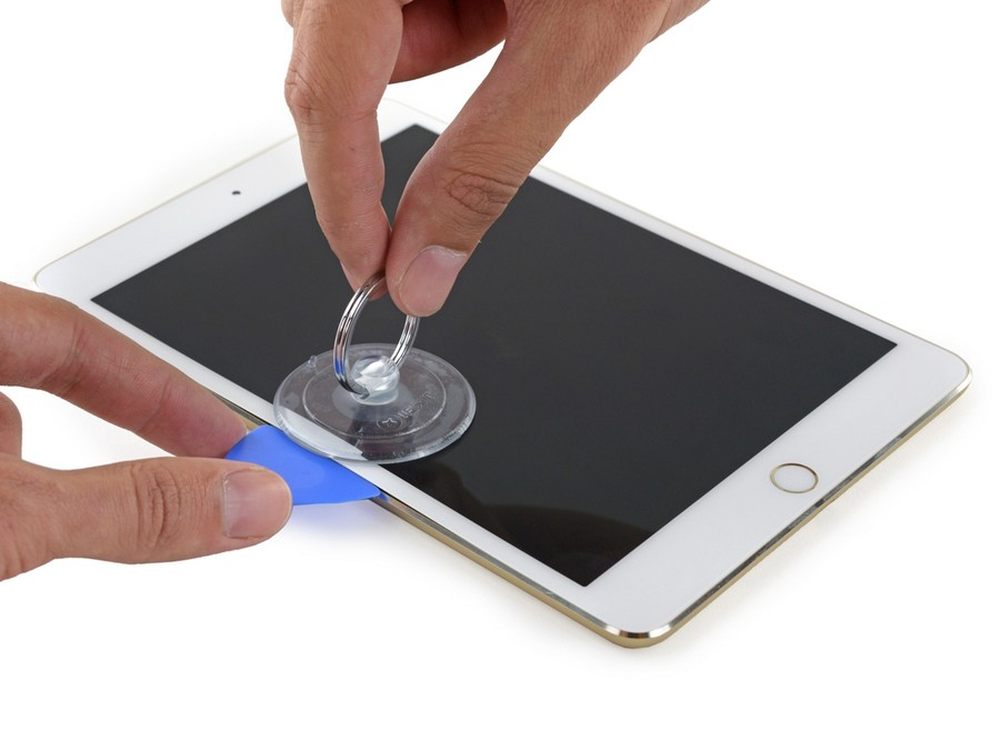

当粘合剂融化后我们就能用吸盘将屏幕轻轻拉开一点缝隙并将开机片放入缝隙中。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad mini 4 苹果官网 2888元起 >> 购买链接

8/23

当我们撬开屏幕的时候就能看到它和上一代的不同，我们这次撬开的并不是一个玻璃面板，而是像iPad Air 2那样的全层压显示屏，所以才会给我们一种更为通透的感觉，不过这也表示这块屏幕将比之前贵了不少，如果损坏，维修的费用也会有所增加。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad mini 4 苹果官网 2888元起 >> 购买链接

9/23

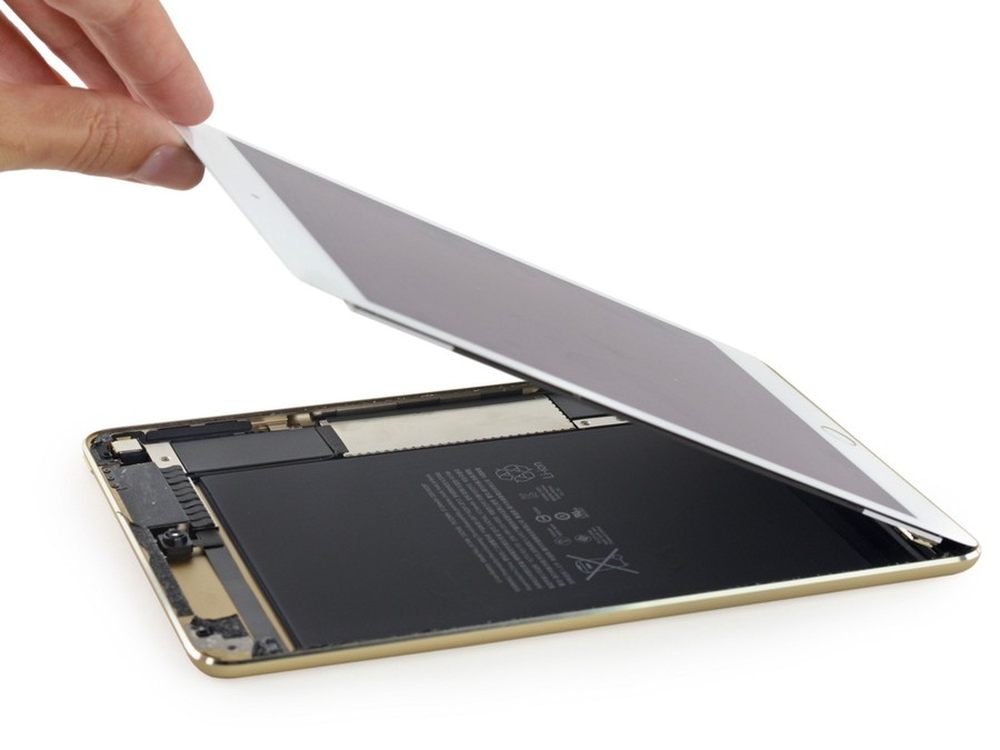

掀开屏幕后便能看到其中的电池等其它组件。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad mini 4 苹果官网 2888元起 >> 购买链接

10/23

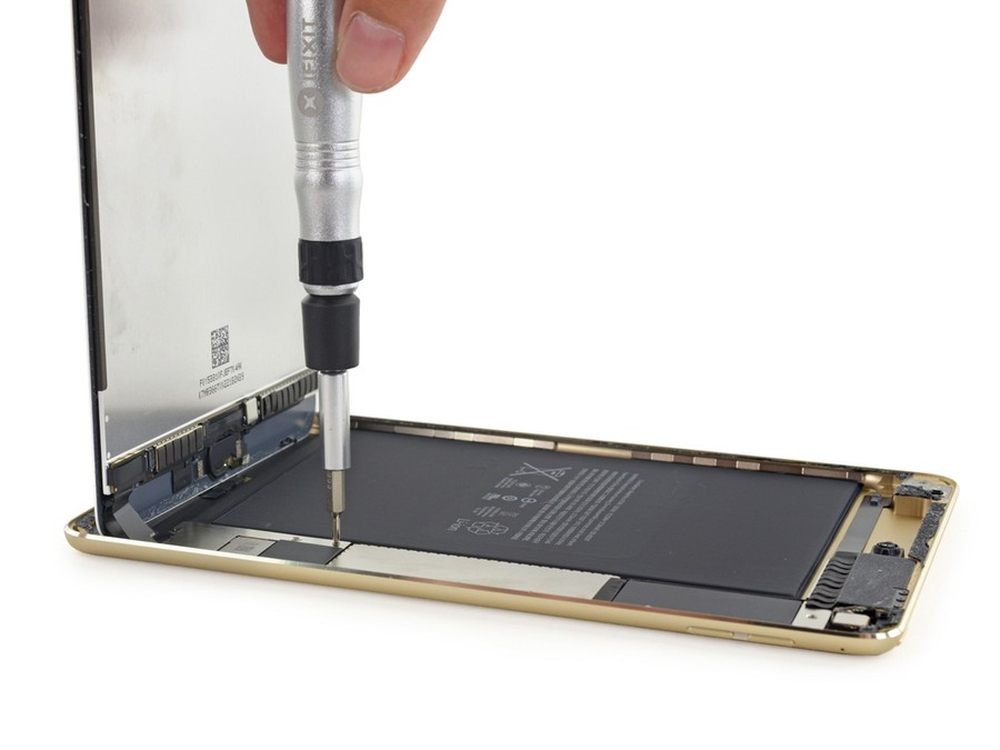

这里的两颗螺丝钉是电池的排线区域，我们当然也要拧下来，这个过程就像之前拆解iPad Air 2一样。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad mini 4 苹果官网 2888元起 >> 购买链接

11/23

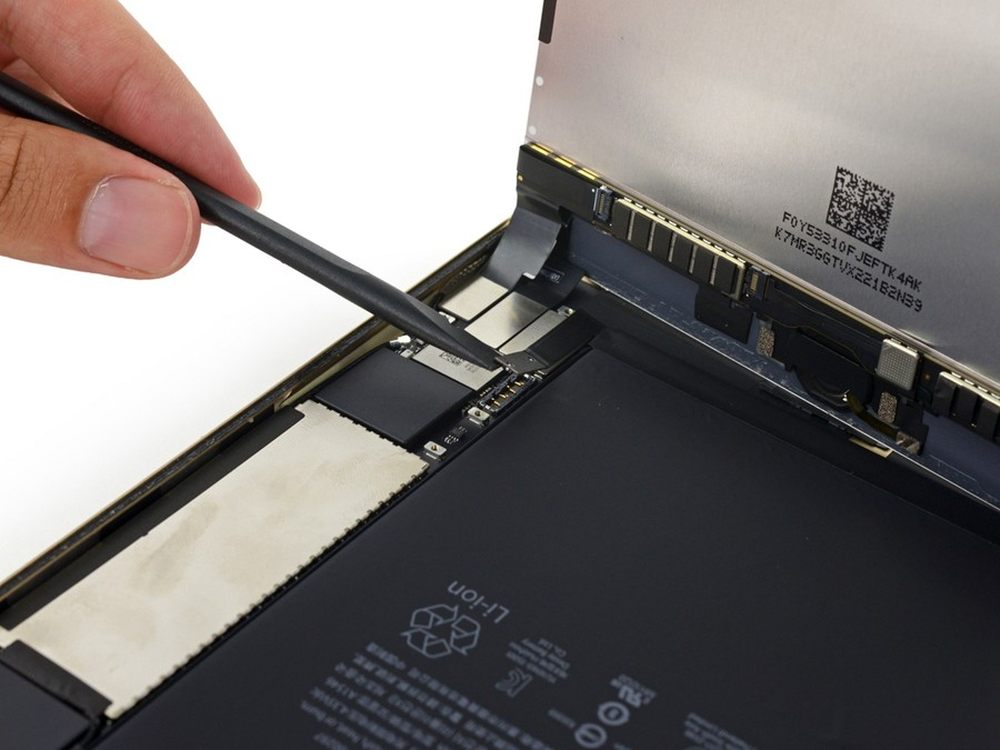

拧下螺丝钉、撬开这个区域后我们也将屏幕的排线取下来。如果说有哪里和iPad Air 2不同，那就是这次的排线并未被金属屏蔽罩覆盖了。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad mini 4 苹果官网 2888元起 >> 购买链接

12/23

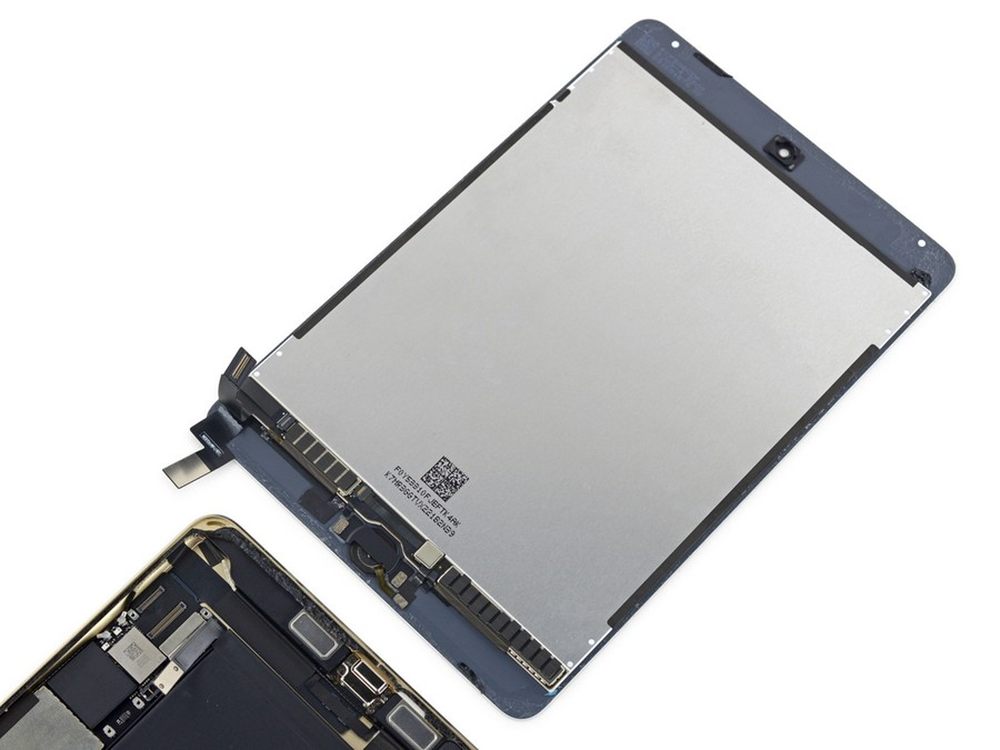

图为分离开的前面板。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad mini 4 苹果官网 2888元起 >> 购买链接

13/23

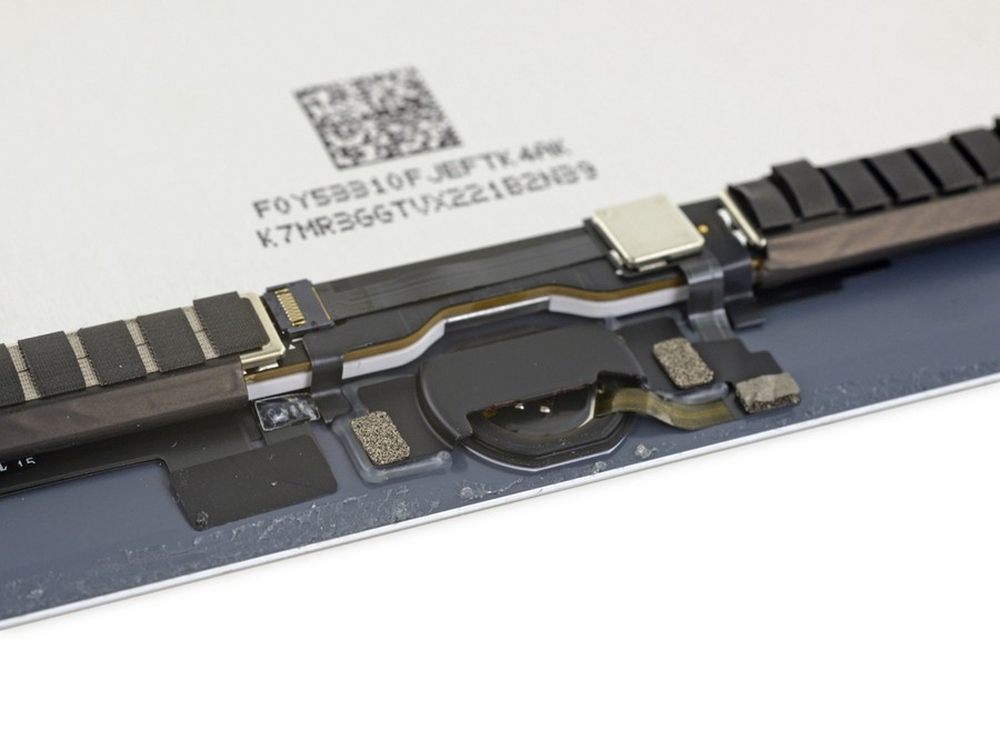

和iPad mini 3相比，Touch ID的变化和之前不大，不过那个用于固定按键总成的热熔胶泡还是存在的，这点也会为维修带来一些难度。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad mini 4 苹果官网 2888元起 >> 购买链接

14/23
图中左侧为iPad mini 3，右侧为iPad mini 4，从图中红色的电池区域来看，iPad mini 4的电池虽然做的更薄不过电池数量和容量却变得更小，从之前的6471mAh直接降到了现在的5124mAh，图中橙色天线的位置也从右下角换成右上角，而黄色的FaceTime 摄像头总成貌似也小了好多，之前Wi-Fi逻辑板的缝隙中也被填满了吸塑隔板（绿色区域），这样的设计也能为屏幕带来更好的支撑。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad mini 4 苹果官网 2888元起 >> 购买链接

15/23

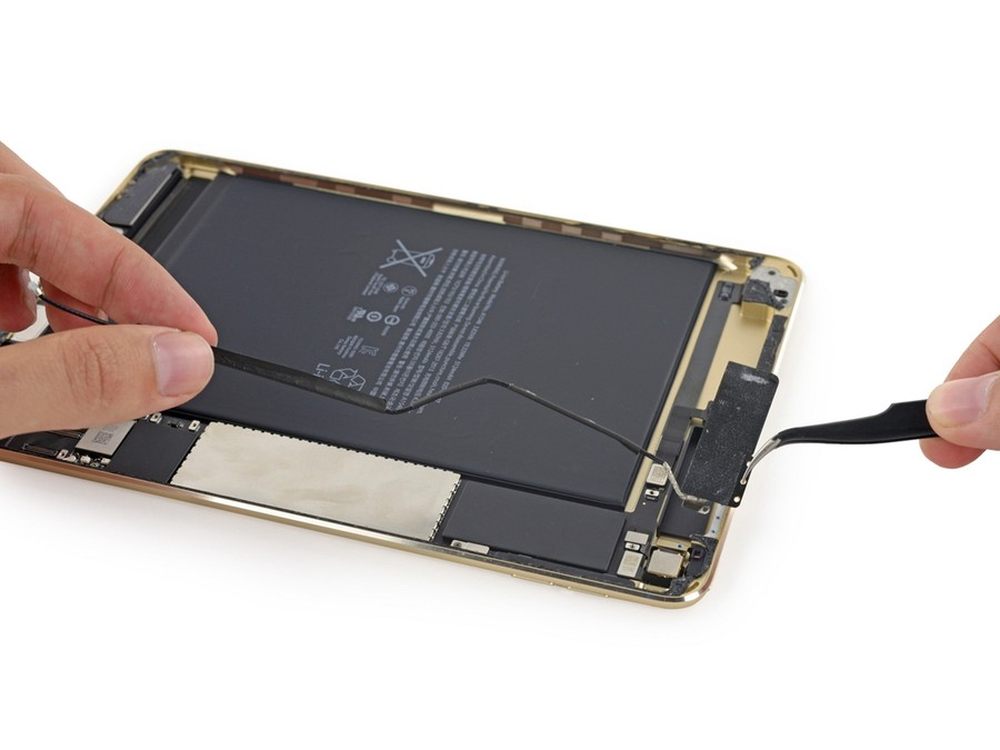

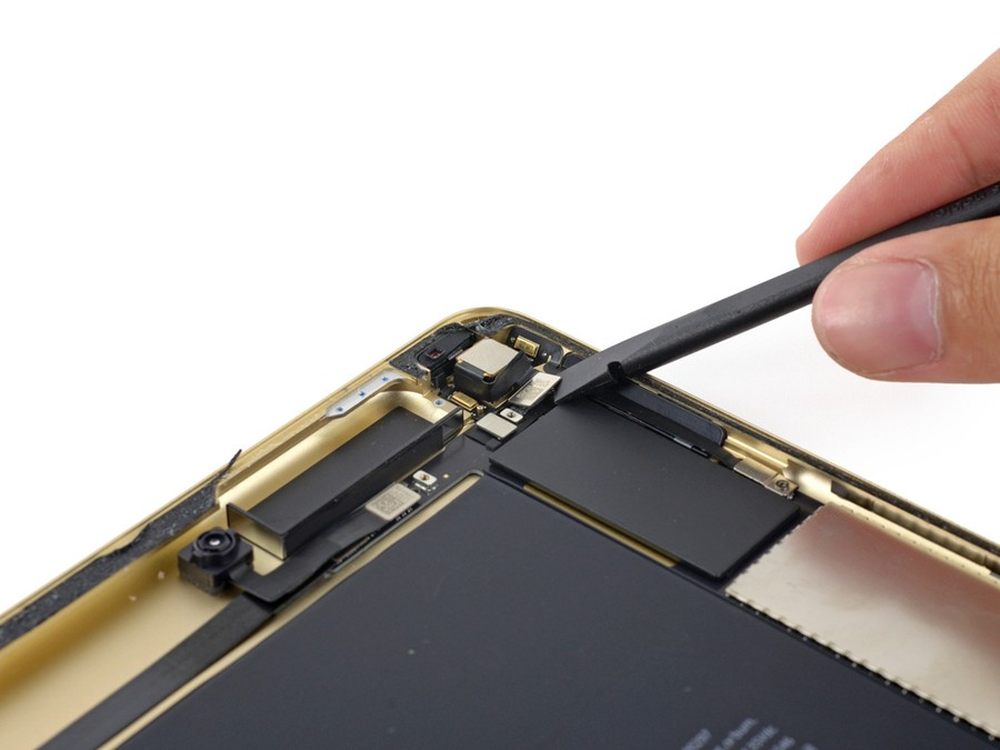

图中正在从主板上拆除天线。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad mini 4 苹果官网 2888元起 >> 购买链接

16/23

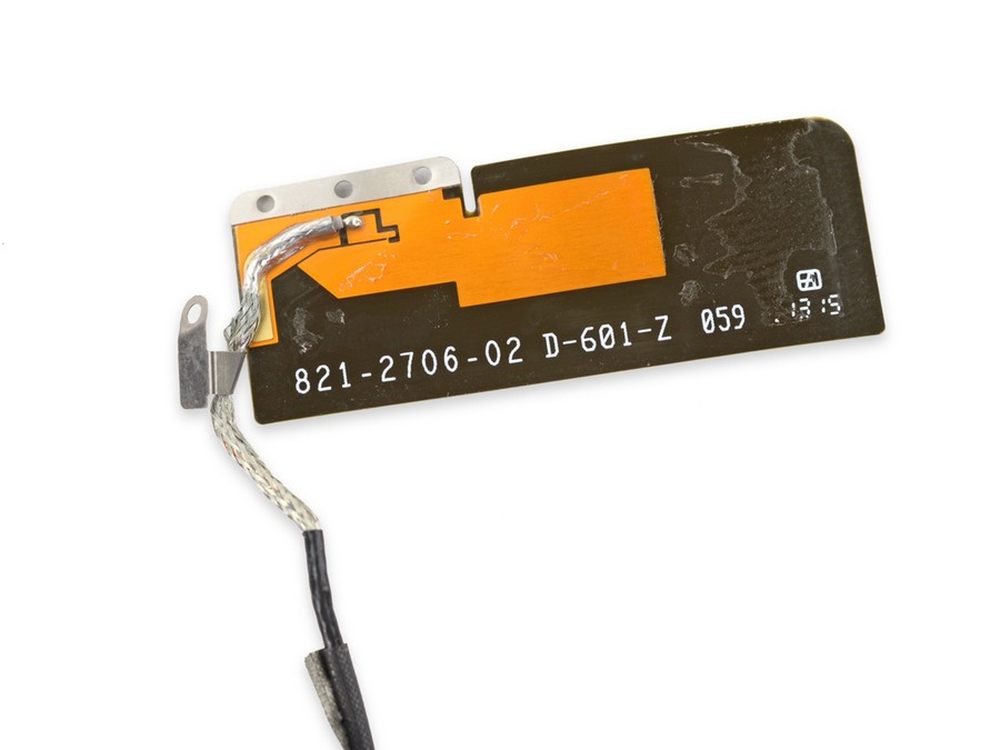

这就是我们之前说的那个橙色区域的天线模块，虽然这次和iPad Air 2一样被设计在了顶部，不过并不像iPad Air 2那样采用双WiFi天线模块的设计，而是只有一个。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad mini 4 苹果官网 2888元起 >> 购买链接

17/23
图中正在拆卸两个摄像头。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad mini 4 苹果官网 2888元起 >> 购买链接

18/23

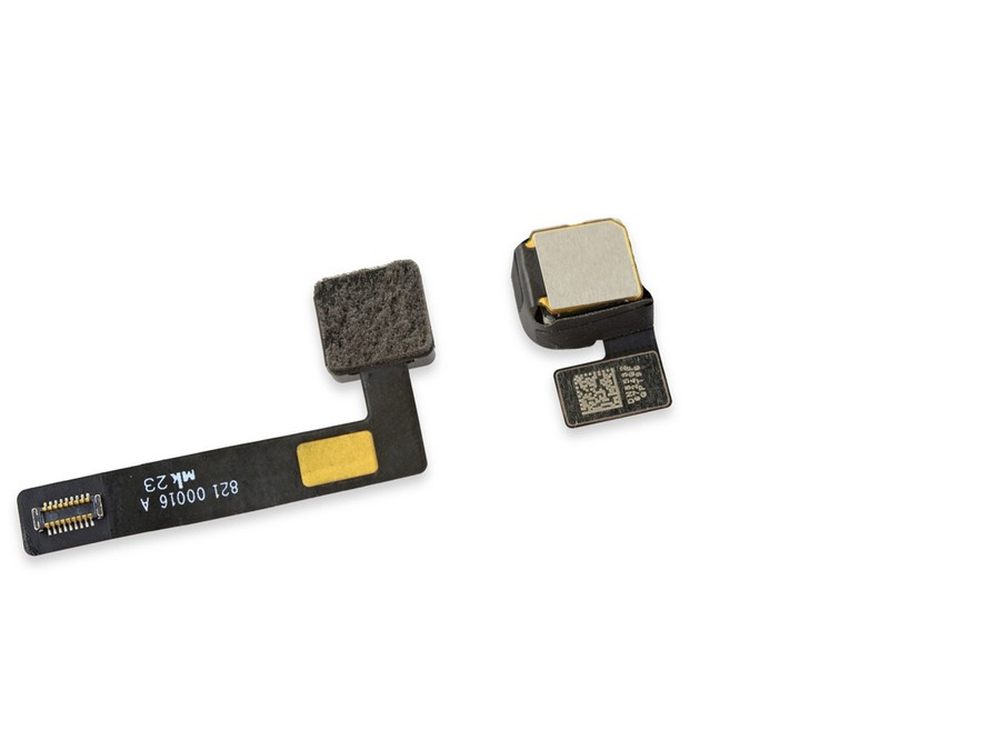

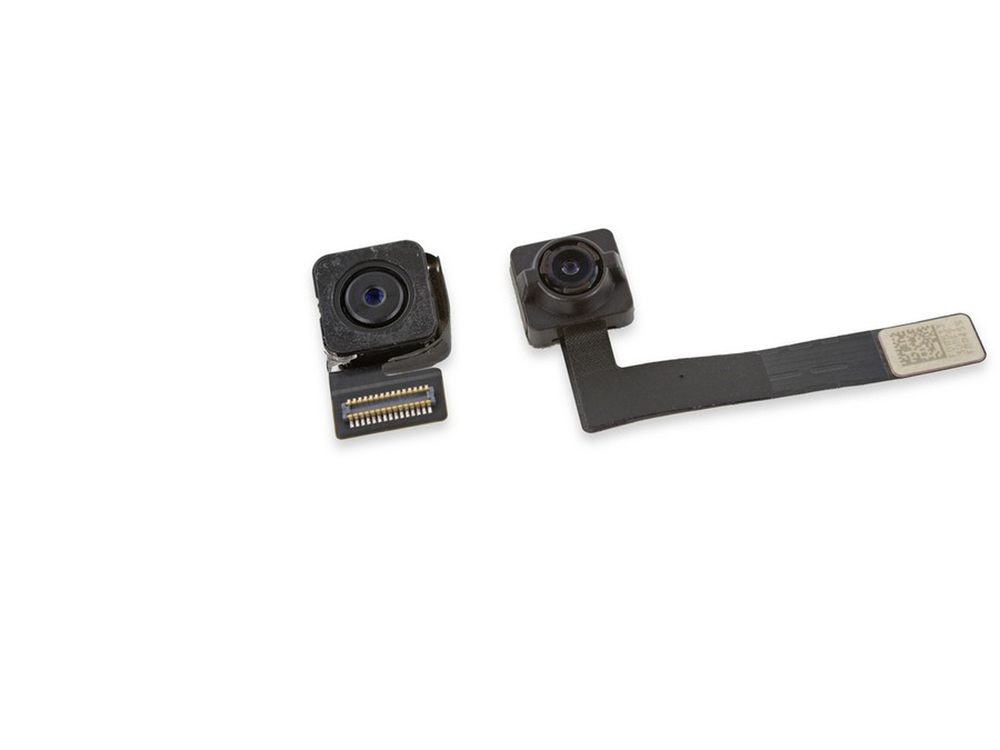

就像我们之前所说的那样，前置摄像头为120万像素，主摄像头为800万像素。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad mini 4 苹果官网 2888元起 >> 购买链接

19/23
图为摄像头背面照片。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad mini 4 苹果官网 2888元起 >> 购买链接

20/23

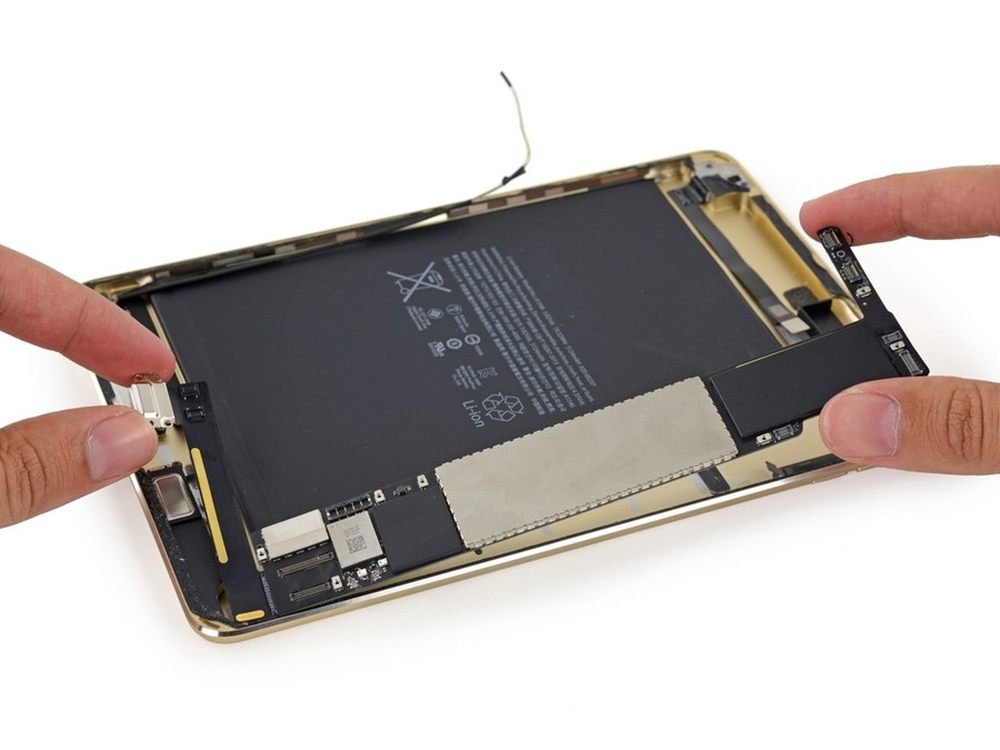

图中正在拆卸主板。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad mini 4 苹果官网 2888元起 >> 购买链接

21/23

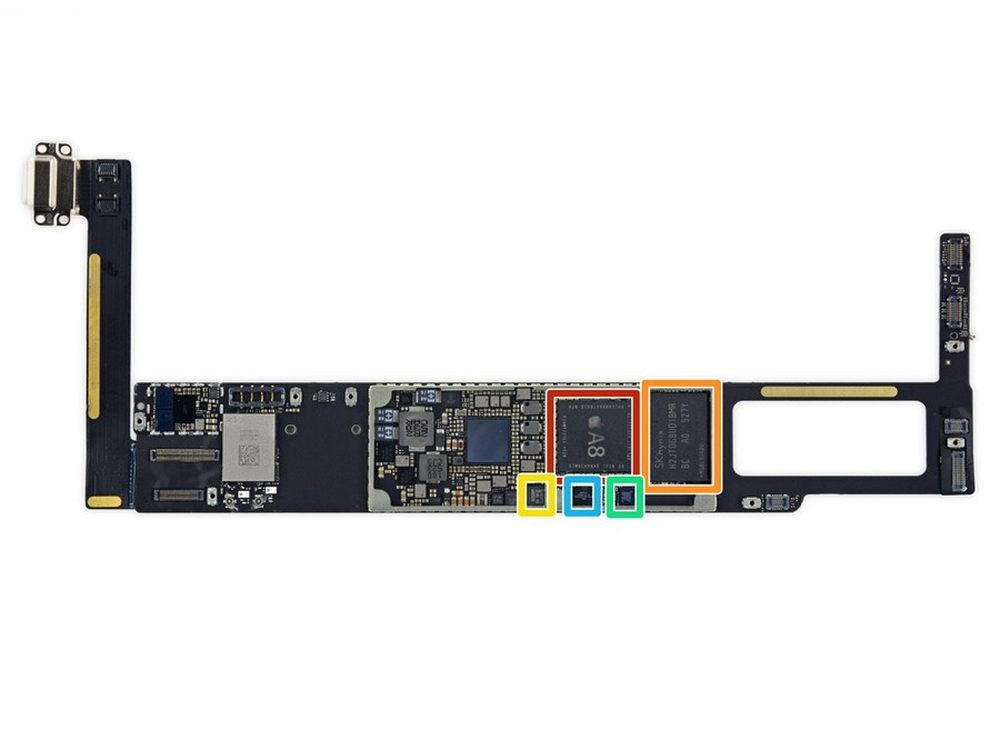

图中红色为全新的1.5GHz的A8处理器，其中包含海力士(SK Hynix))H9CKNNN8KTBUSR 2 GB LPDDR3 SDRAM；橙色为海力士H2JTDG8UD1BMR 16 GB NAND闪存；黄色区域为NXP Semiconductors 65V10 NFC控制器；绿色区域为NXP Semiconductors LPC18B1UK(苹果 M8 协处理器)；蓝色区域为苹果 338S1213 音频编解码器。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad mini 4 苹果官网 2888元起 >> 购买链接

22/23

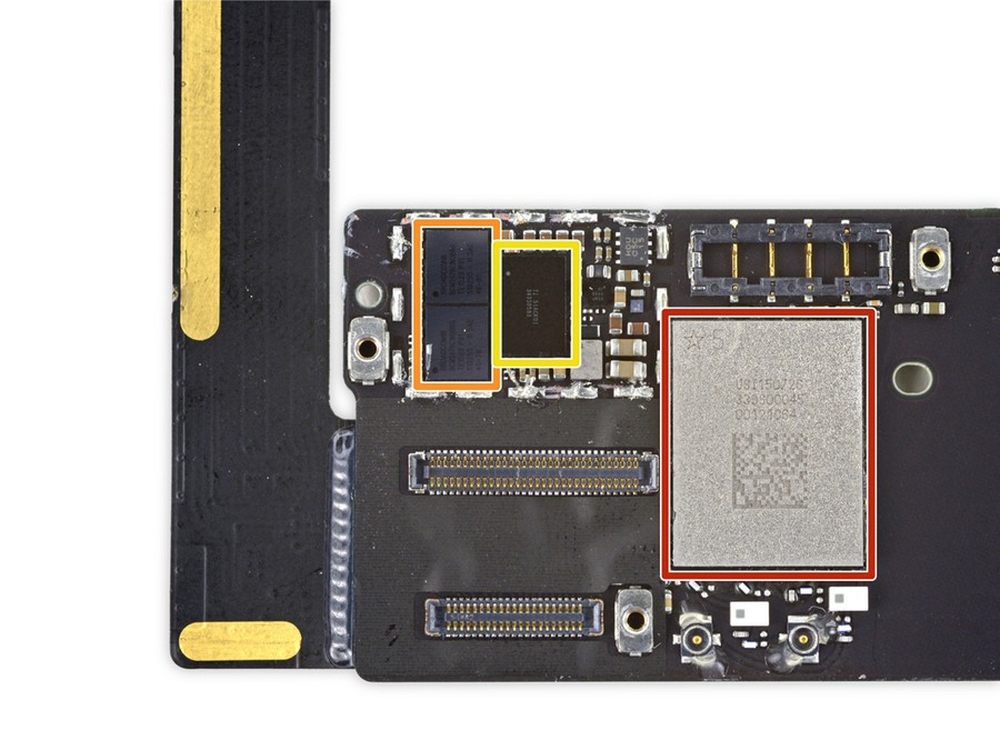

主板下部分红色区域为环隆电气(Universal Scientific Industrial)339S00045 Wi-Fi 模块(iPad Mini 3 使用的是 339S0213)；橙色部分为高通BCM5976C1KUB6G触摸屏控制器；黄色区域为德州仪器343S0583，该配件之前也同样出现在iPad Air 2上面。。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad mini 4 苹果官网 2888元起 >> 购买链接

23/23

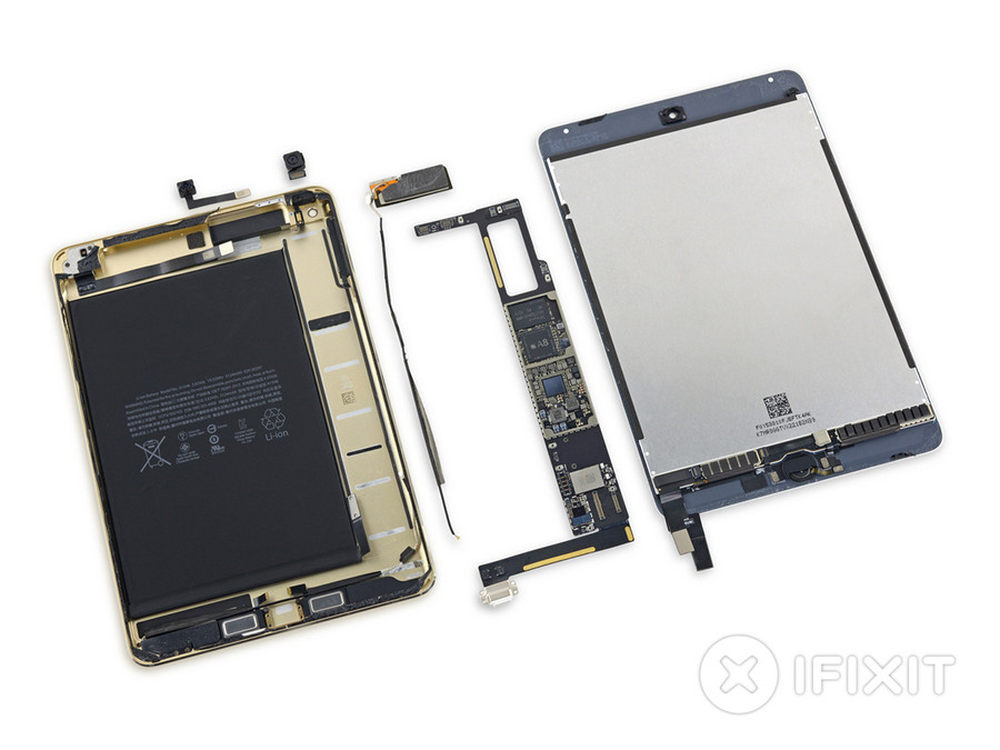

拆解后相信大家也同样发现iPad mini 4的电池并没有焊接到逻辑板上，LCD和前面板被整合到了一起，拆解起来很容易，效果也不错，但是维修成本不小。不仅如此，Lightning接口被焊死在了逻辑板上的做法也同样增加了维修成本。至于Touch ID，从拆解难度来看，如果它在使用中被损毁了，那就得换下整个屏幕了。所以本次IFIXIT也给了该平板2分的可修复性得分(满分 10 分，最易修复)。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
