拆了也就报废了 Apple Pencil破坏式拆解

2015-11-21 06:05作者：IFIXIT编辑：王培振

图赏模式

1/18

由于工艺复杂，Apple Pencil自本月11日开售日起就出现了供货不足的现象，时至今日我们也没能拿到这支被公认为最好用的触控笔。虽然没有能拿到实物，不过国外各大网站的各种新鲜信息也让我们能过过眼瘾，本着好东西不能藏着的原则，我们今天也把这期的来自iFixit的Apple Pencil拆解分享给大家。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果Apple Pencil 苹果中国官网 728元起售 >> 购买链接

2/18

拆解之前我们先来了解一下Apple Pencil，它是苹果今年旗舰平板iPad Pro的重要配件之一，和iPad Pro通过蓝牙4.1进行连接，具备两倍于手指输入的扫描率，最高可进行12小时的电池续航，笔长175mm，宽8.9 mm，笔冠上配有用于充电的Lightning接口，充电15秒就能续航30分钟。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果Apple Pencil 苹果中国官网 728元起售 >> 购买链接

3/18

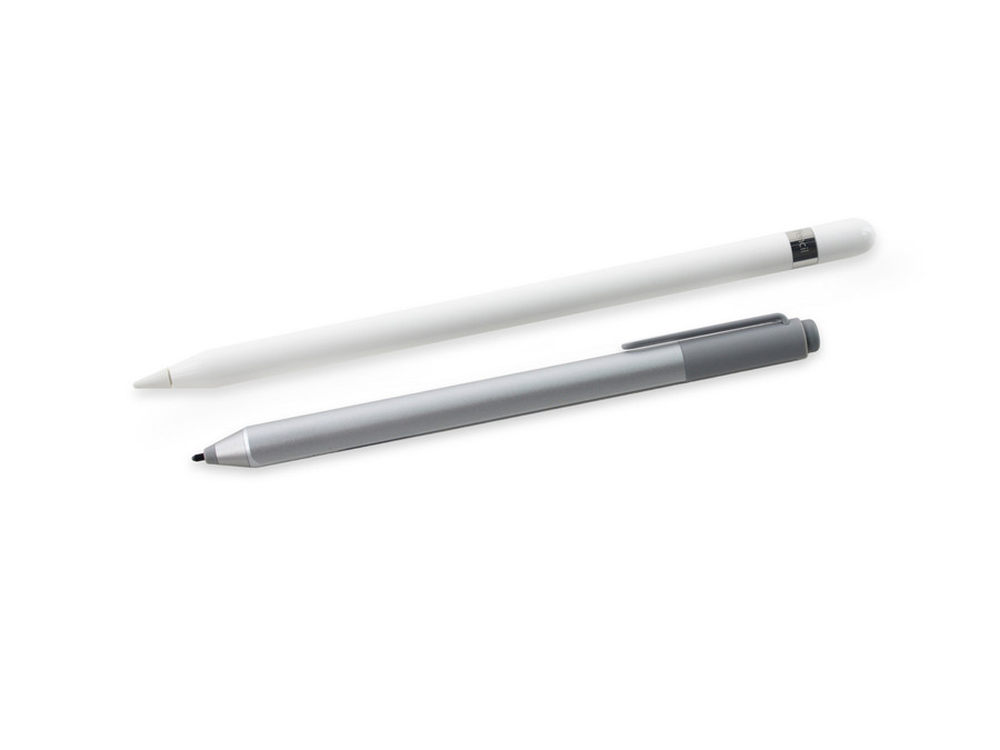

上图为和Surface Pen的对比照，从图片中明显可以看出它要比Surface Pen更长一些，外观也要更漂亮一些。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果Apple Pencil 苹果中国官网 728元起售 >> 购买链接

4/18

上图为Apple Pencil对比Paper开发商Fiftythree的第三方配件iPad Pencil，这款产品主要是用来配合iPad上的Paper软件进行操作，它与Apple Pencil在功能上有很多相似点。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果Apple Pencil 苹果中国官网 728元起售 >> 购买链接

5/18

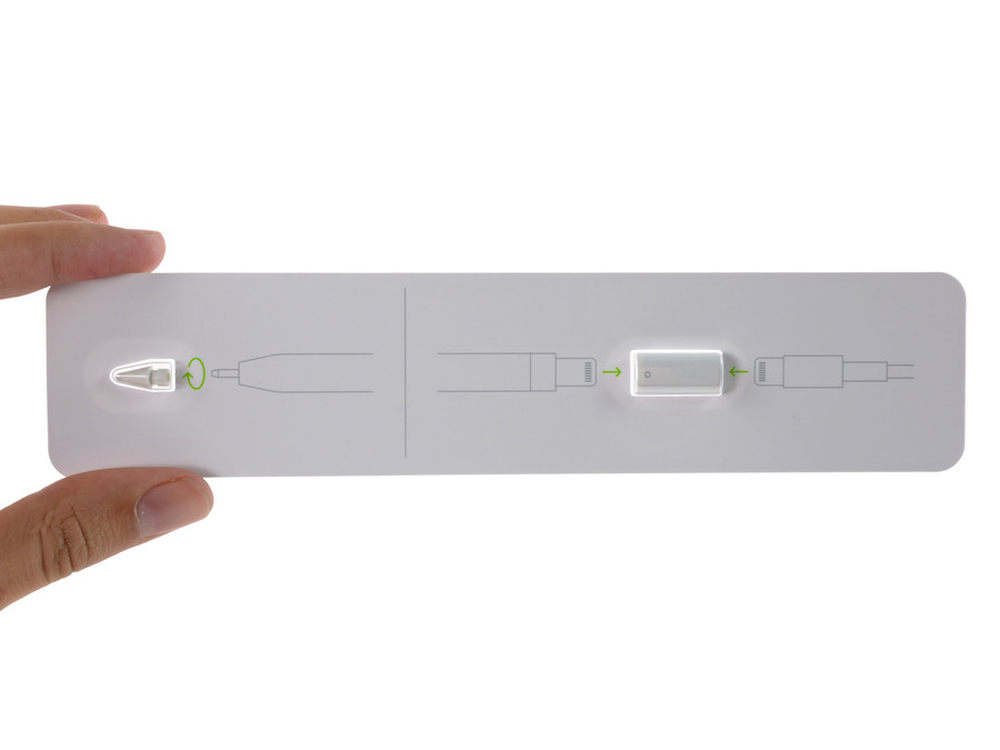

在包装中苹果还为我们提供了充电转接头，我们可以通过它对Apple Pencil进行充电，当然，用iPad的Lightning接口进行充电也没有问题。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果Apple Pencil 苹果中国官网 728元起售 >> 购买链接

6/18

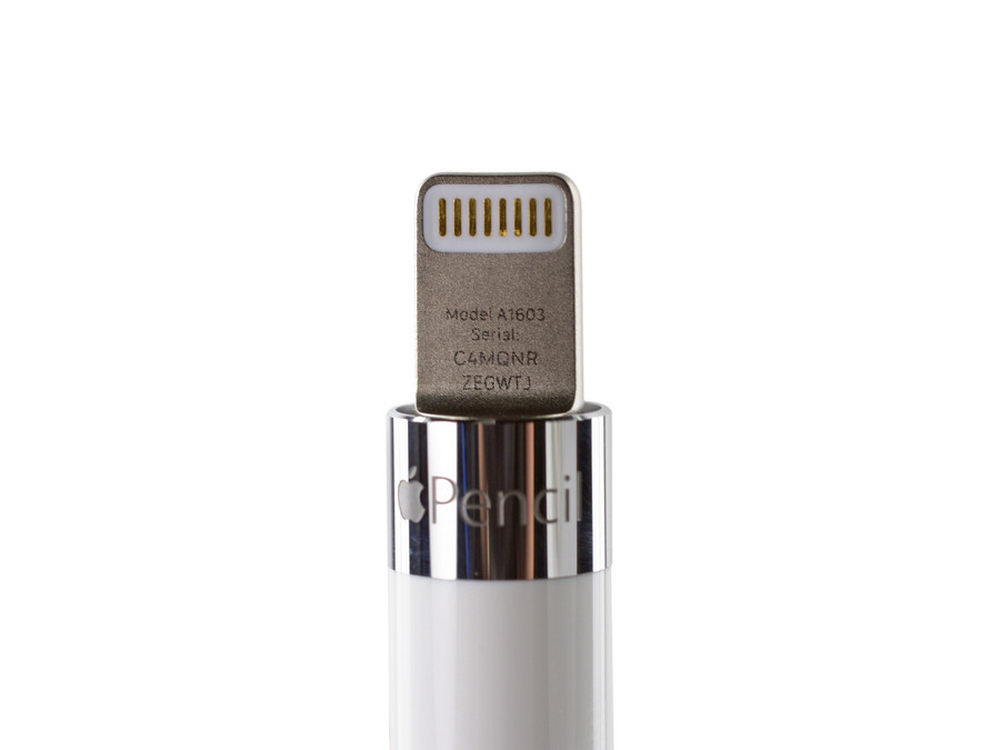

苹果iPad Pencil的充电插头本身靠磁力和上方的笔帽进行连接，不过近日也有不少人开始质疑这笔帽的磁性是否会随着使用次数的增多而逐渐消失，在插头上也附有这支笔的详细信息，产品型号：A1603。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果Apple Pencil 苹果中国官网 728元起售 >> 购买链接

7/18

拆解Apple Pencil的过程还是从拆除它的笔尖入手，这些是除了笔帽以外最好拆解的部分，我们徒手便可以把它从Apple Pencil上拔下来，拔下后我们能清晰的看到笔尖上的金属芯，它可以起到探测广角从而改变笔迹粗细的作用。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果Apple Pencil 苹果中国官网 728元起售 >> 购买链接

8/18

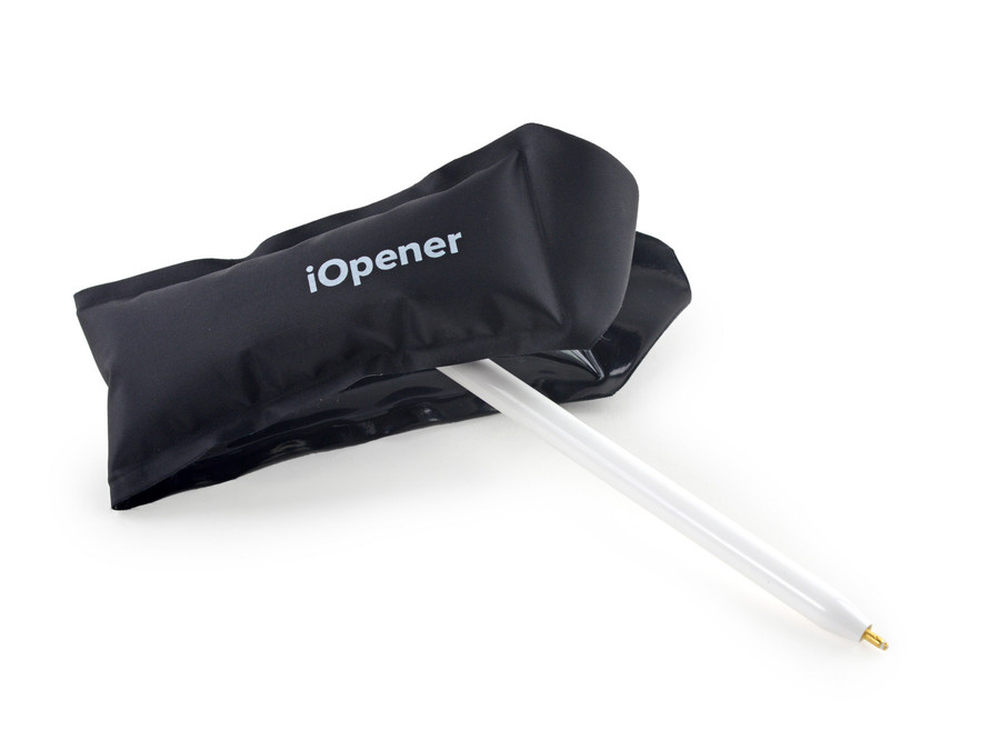

然后把iOpener加热，并包裹在Apple Pencil的上方融化Lightning插头与笔管之间的粘合剂。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果Apple Pencil 苹果中国官网 728元起售 >> 购买链接

9/18

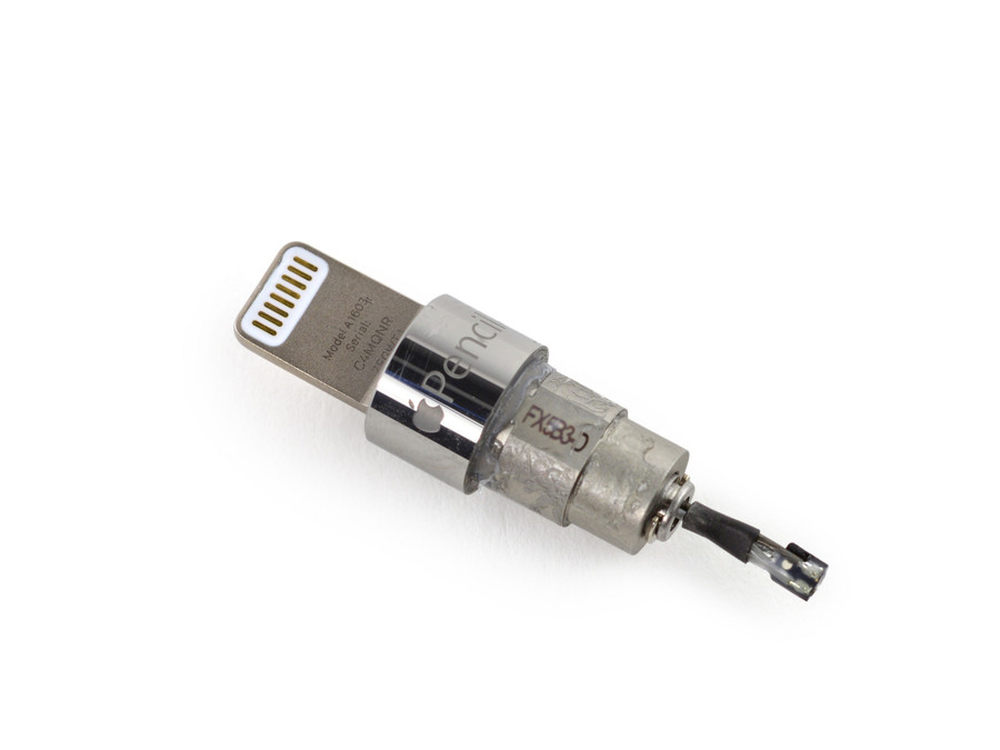

本以为融化后轻轻一拔便能弄出来，谁知道这个过程还是比较费力的，以至于即便最后拔出来了，可Lightning插头上的排线还是被弄断了，这也意味着拆解后的不可修复性。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果Apple Pencil 苹果中国官网 728元起售 >> 购买链接

10/18

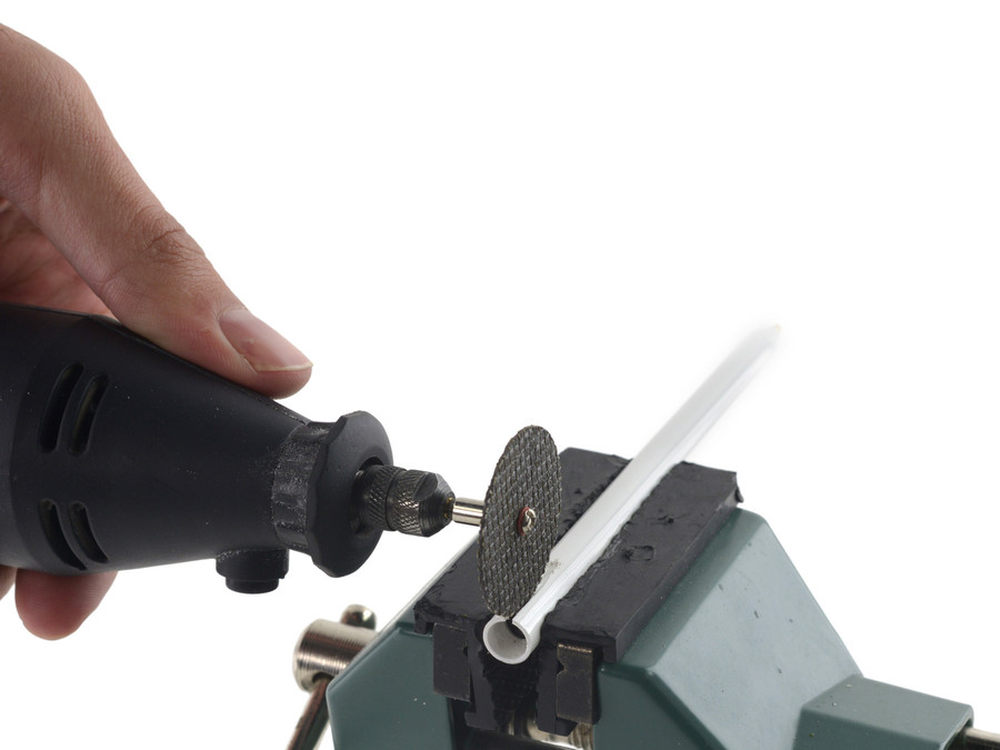

可能是急眼了，也可能是破罐破摔了，iFixit的工作人员直接掏出了电锯，但切割的过程中仍需要小心，塑料壳本身很薄，如果切割的太深可能会进一步损伤到内部的零件。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果Apple Pencil 苹果中国官网 728元起售 >> 购买链接

11/18

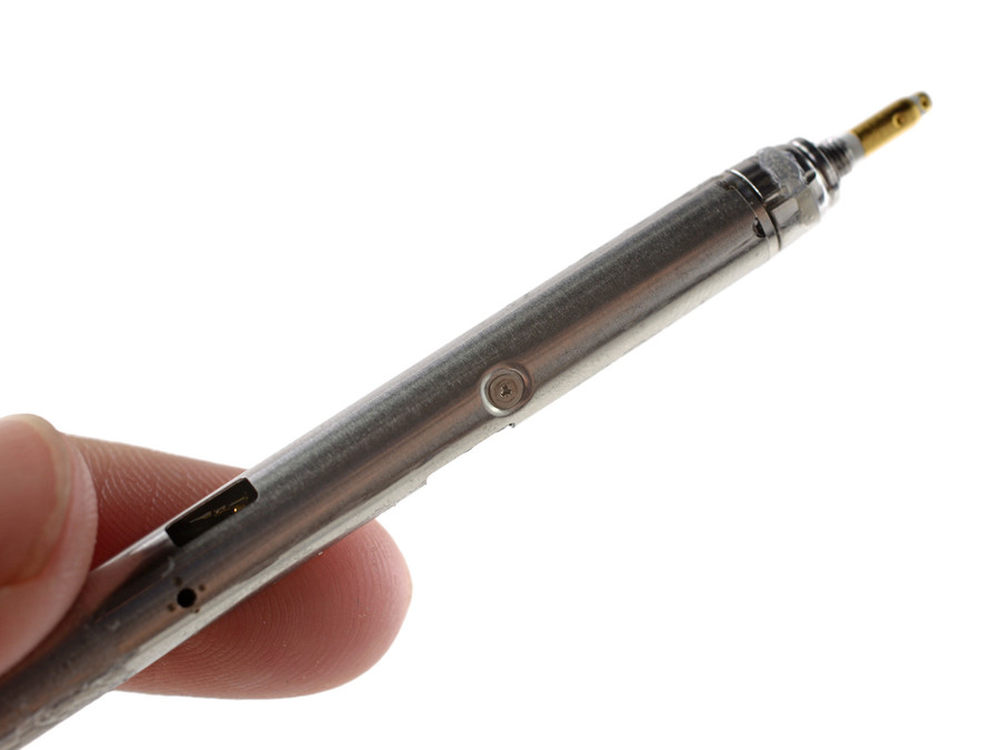

切割好后内部的金属笔芯便出现在了大家的面前，靠近手部的那个长方形开孔中还配有金属触点，可能是在之前的出厂测试的时候使用的，而在笔芯上也发现了一个螺丝，管它是什么，拆下来再说。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果Apple Pencil 苹果中国官网 728元起售 >> 购买链接

12/18

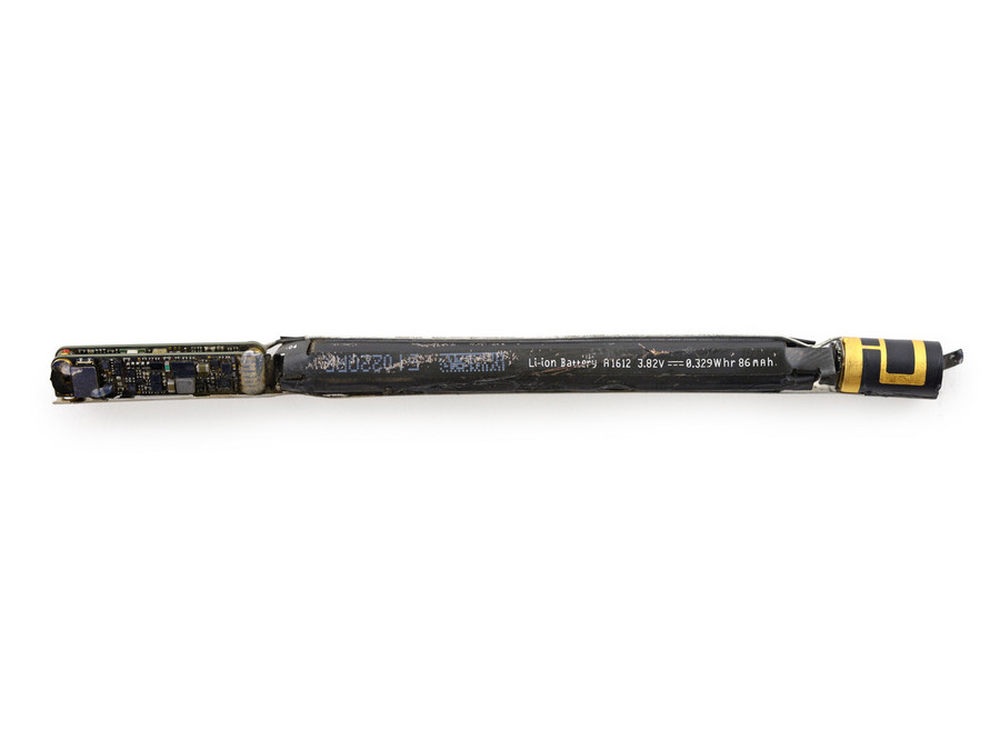

可惜拧下螺丝以后大家也并没能看到内部的构造，所以他们选择又锯了一次，这次后便能看到电池上面的信息，它的电池为3.82v、0.329Wh锂电池，只有iPhone 6s电池容量的 5%%。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果Apple Pencil 苹果中国官网 728元起售 >> 购买链接

13/18

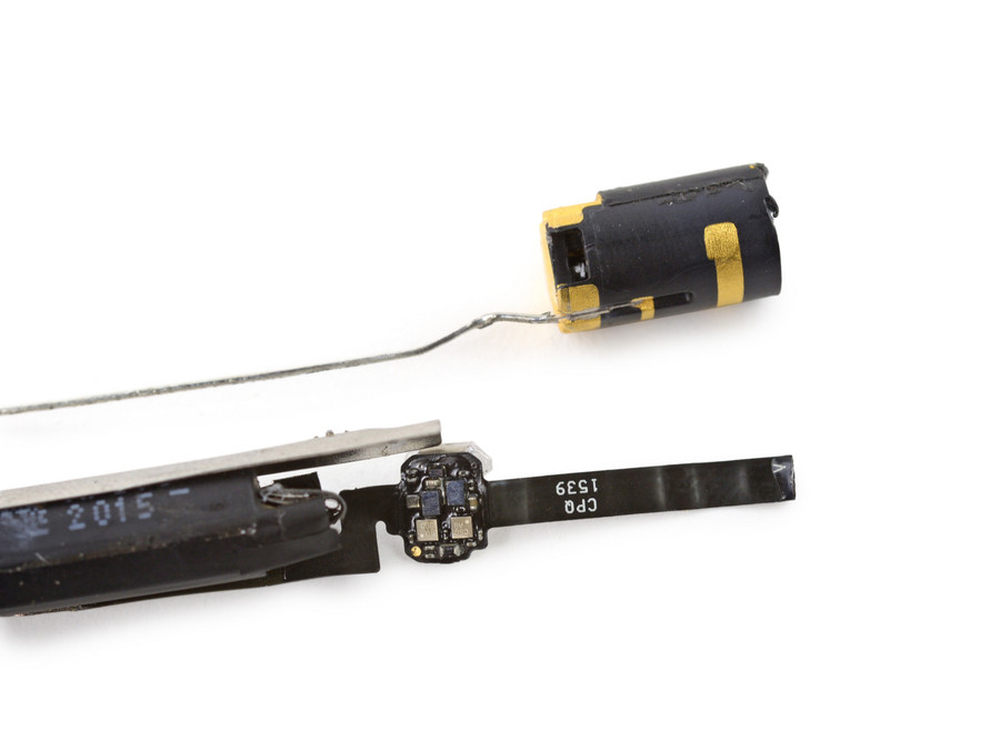

除了电池以外，靠近笔冠的部位也能发现它的天线，金、黑相间的外形还是比较唬人的。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果Apple Pencil 苹果中国官网 728元起售 >> 购买链接

14/18

随后我们看到了一根连接主板的尼龙排线，它位于Lightning插头和电池之间。与其它的苹果产品类似，Apple Penci的内部主板两面都包含有小元件。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果Apple Pencil 苹果中国官网 728元起售 >> 购买链接

15/18

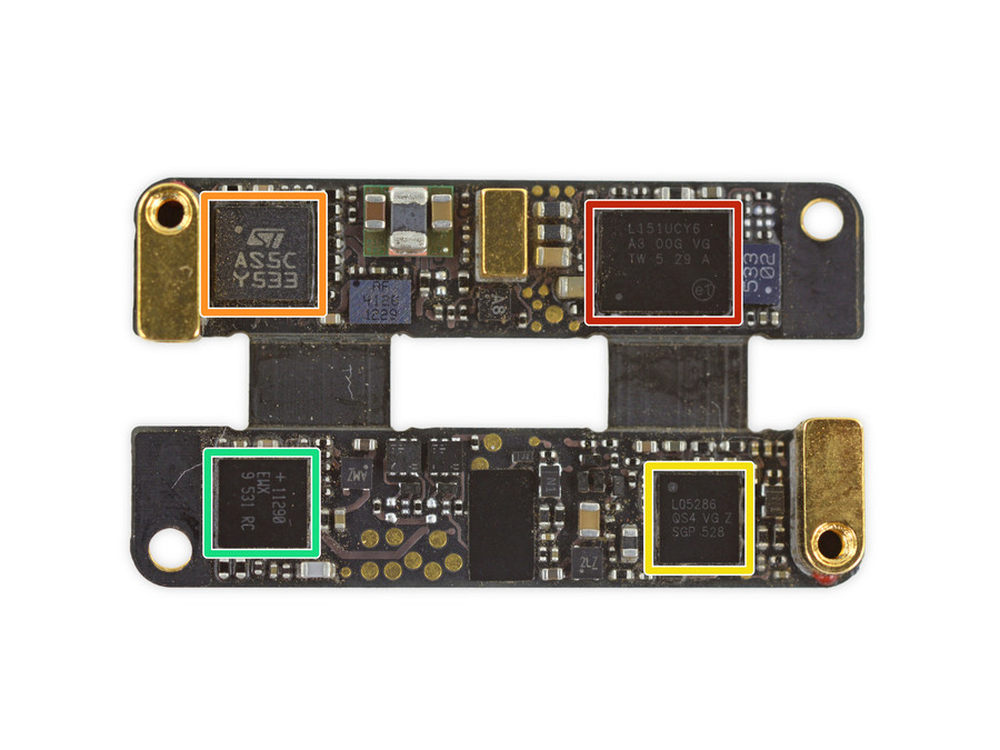

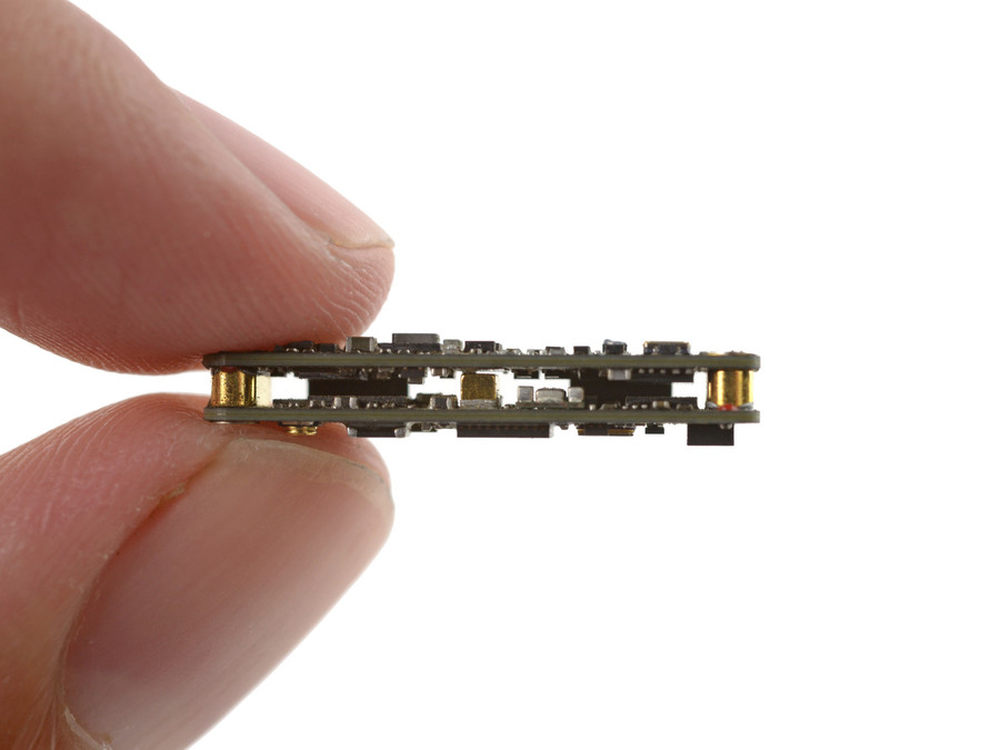

对于很多人来说，这应该是目前我们所看过的最小的主板，整体的重量也仅有1g，其中红色部位为ST Microelectronics STML151UCY6超低功率的32 位 ARM RISC。橙色部位为ST Microelectronics AS5C Y533，和Apple TV 4的零件一样。黄色部位为L05286 QS4 VG Z SGP 528。绿色部位为EWX 01129。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果Apple Pencil 苹果中国官网 728元起售 >> 购买链接

16/18

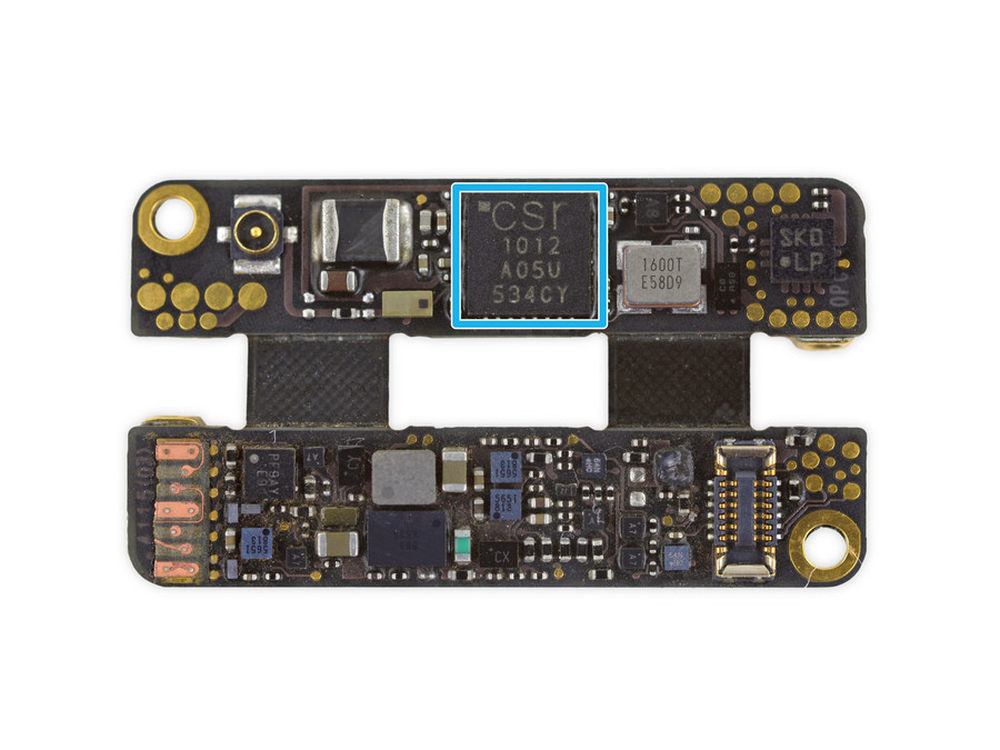

在另一面也发现了高通CSR1012A05蓝牙智能IC

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果Apple Pencil 苹果中国官网 728元起售 >> 购买链接

。

17/18

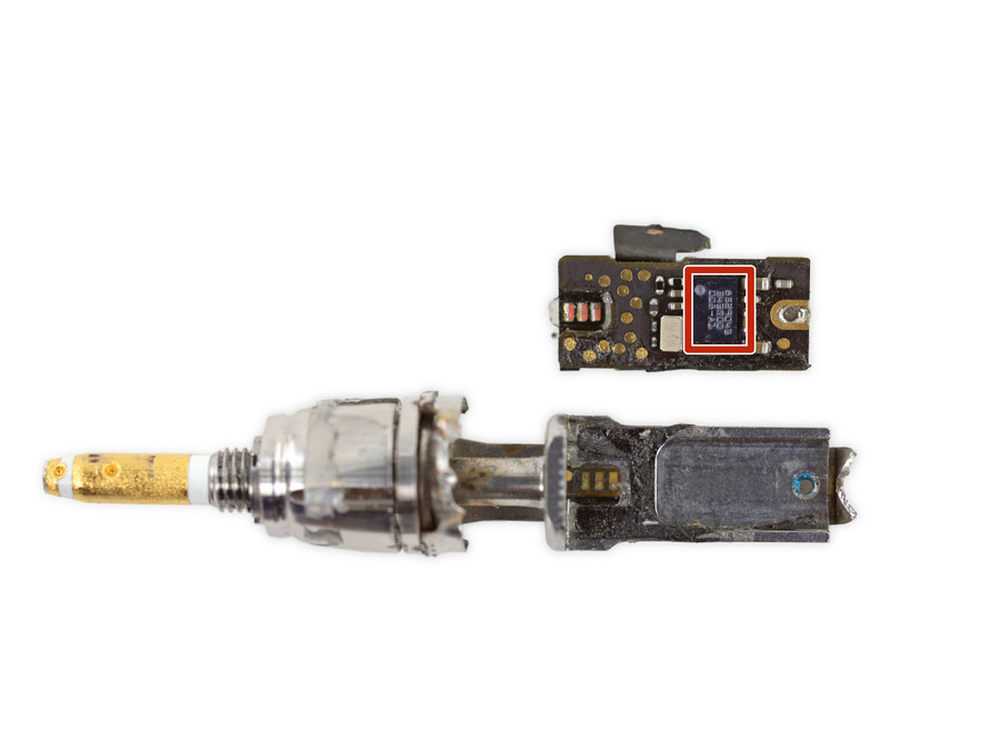

现在来拆除笔尖部位，这里也能发现红色方框处的8529043 343S0008-A1传感器。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果Apple Pencil 苹果中国官网 728元起售 >> 购买链接

18/18

图为零件的全家福Apple Pencil 的可维修分数为1分（满分为 10 分，代表最易维修）。iFixit总结如下：笔芯和笔帽如果脱落又或者是丢失，用户可以自行更换；这支笔不能用正常方式来打开又或者是修复，如果你想要看到内部结构，笔身必然会损坏；用来固定内部零件和塑料和金属片不能移动，除非你把它们都打碎；电池不能移动，意味着不能拆除和更换，同时也意味其寿命有限。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
