依旧极难修复 2016款苹果MacBook拆解
1/18
  一周前,苹果正式更新了2016款MacBook笔记本电脑,这次更新不仅升级为Intel第六代Core M处理器,而且还增加了玫瑰色版本,同时续航时间也更长。虽然新款MacBook刚刚发售没几天,但国外著名拆解团队iFixit已经拿到了新的机器,并进行了拆解。下面,让我们一起来看看2016款MacBook内部到底有哪些改变吧。
  硬件方面,2016款MacBook采用Intel Core M处理器、8GB内存(1866 MHz LPDDR3)、256GB/512GB固态硬盘、HD 515核芯显卡,12英寸2304×1440分辨率的IPS屏幕。

--------------------------------------------------------

2016款苹果MacBook 苹果官网 9288元起>> 购买链接

2/18
  硬件方面,2016款MacBook采用Intel都六代Core M处理器、8GB内存(1866 MHz LPDDR3)、256GB/512GB固态硬盘、HD 515核芯显卡,12英寸2304×1440分辨率的IPS屏幕。整机综合性能较上代提升约5%%-12%%,建议大家买新不买旧。

--------------------------------------------------------

2016款苹果MacBook 苹果官网 9288元起>> 购买链接

3/18

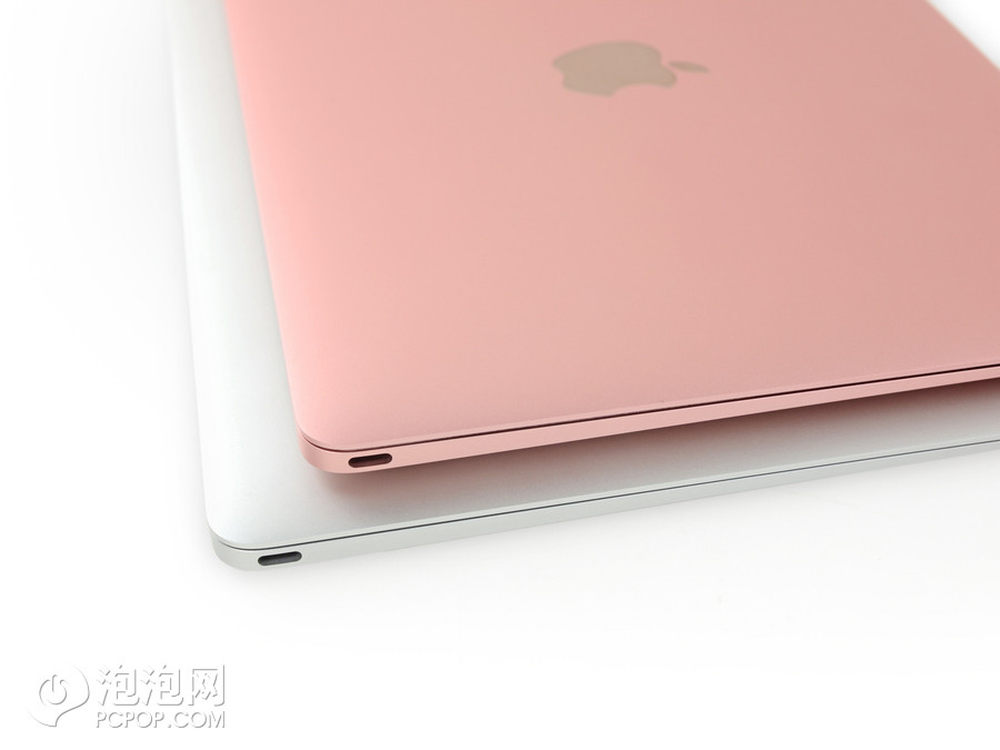

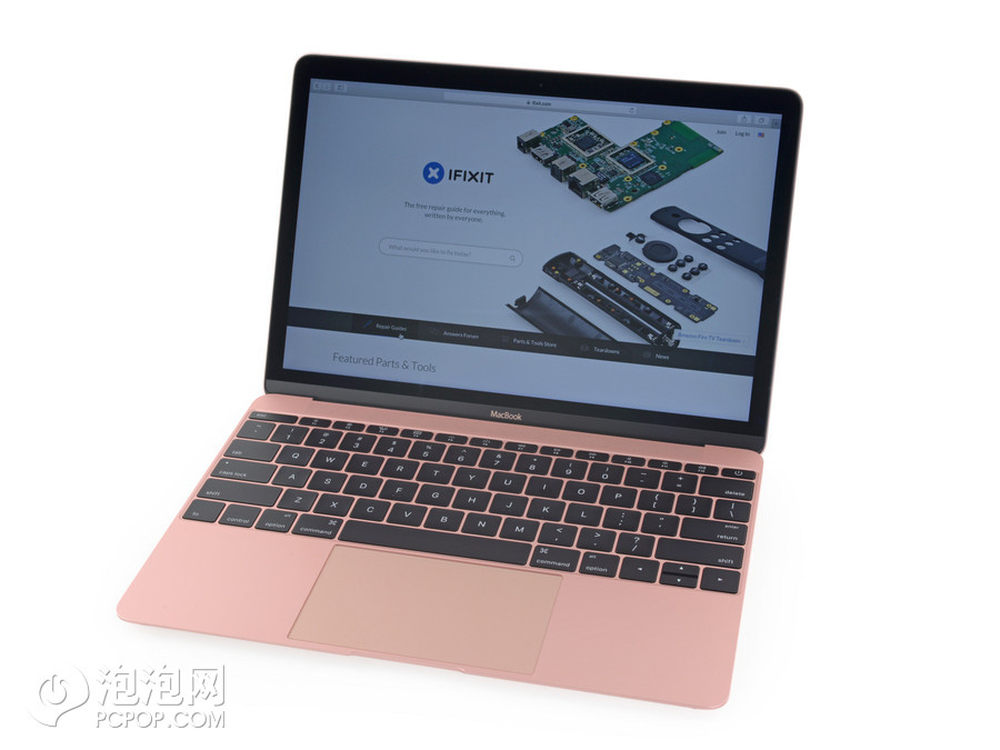

  外观上,要不是2016款MacBook新增加了玫瑰金配色,否则还真看不出他和老款的差别,因为外型尺寸、接口位置都没发生变化。

--------------------------------------------------------

2016款苹果MacBook 苹果官网 9288元起>> 购买链接

4/18

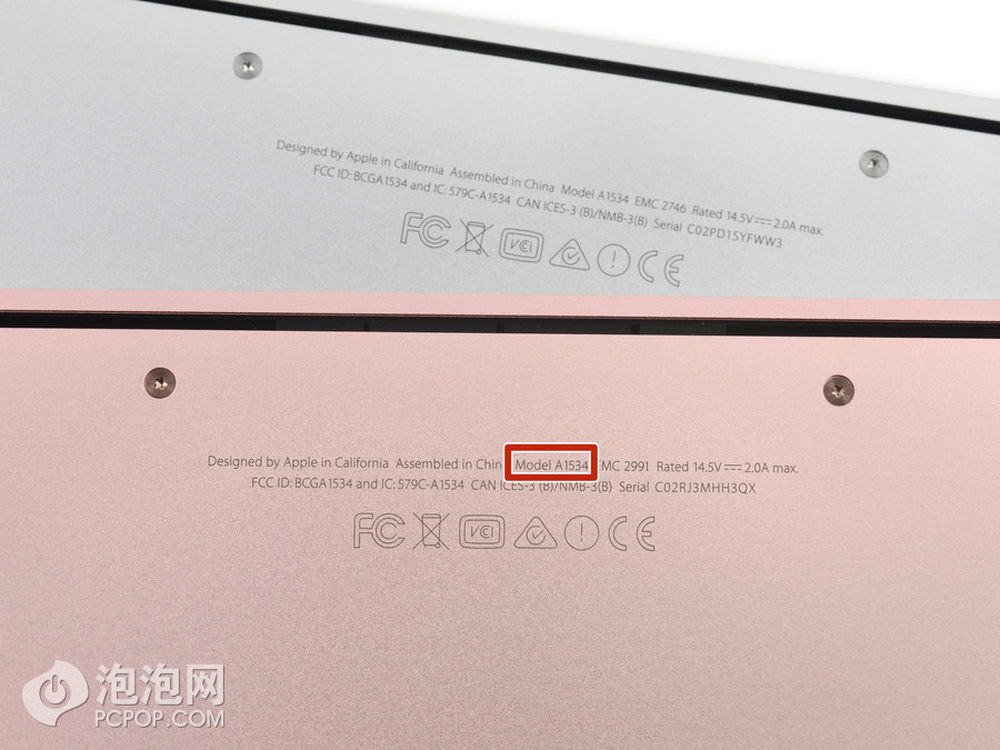

  如果真想要区分2016款MacBook和老款,那么可以查看机身底部的EMC码,2016款MacBook更新为A2991,而2015款MacBook为2746,同时新MacBook的型号依旧是A1534。
  苹果在细节设计方面有着极高的追求,玫瑰金色MacBook底部螺丝颜色也是玫瑰金色,这点之前在金色版MacBook上已经领略到。

--------------------------------------------------------

2016款苹果MacBook 苹果官网 9288元起>> 购买链接

5/18

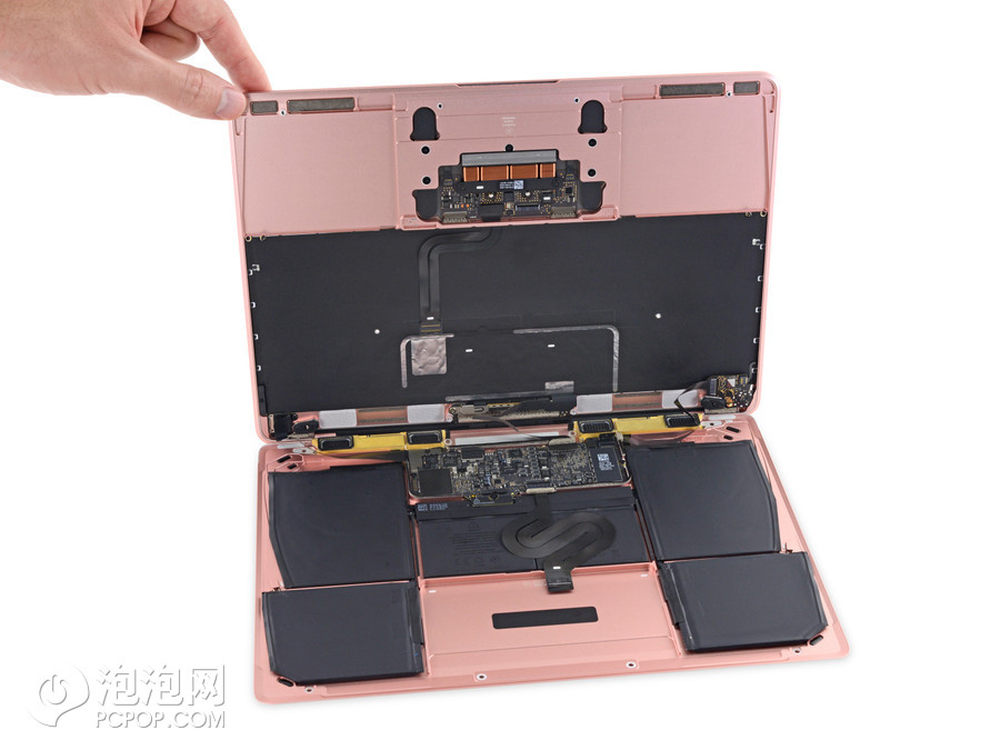

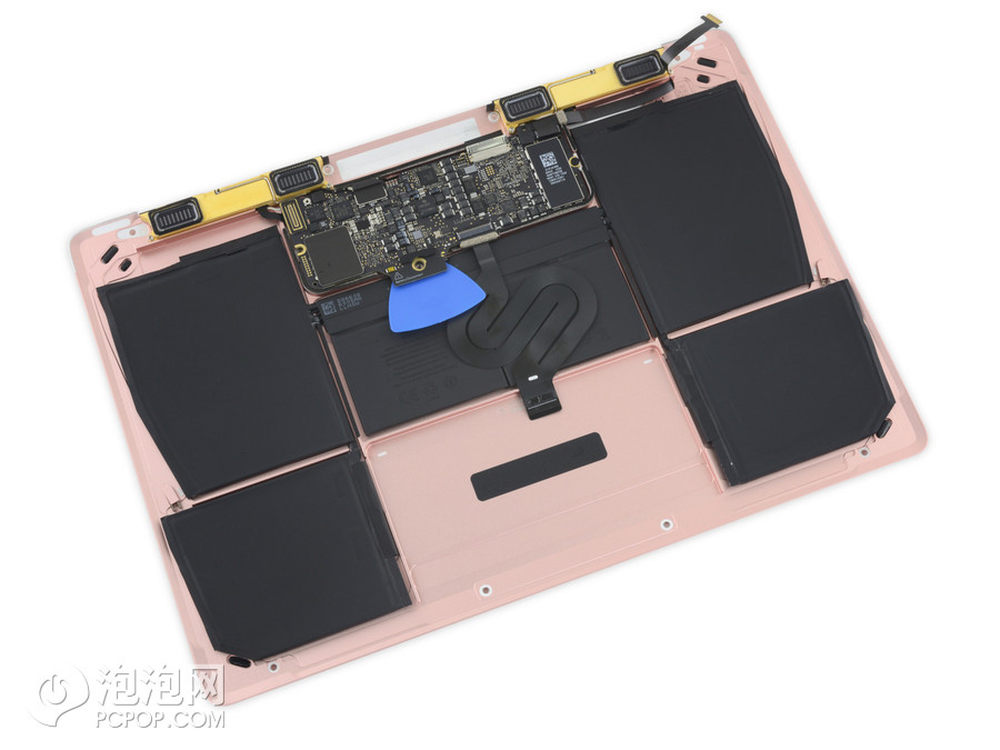

  不止是外部螺丝颜色为玫瑰金色,打开机身后我们发现,就连金属机身内部居然也是玫瑰金色的,细节设计极为缜密。苹果这种内外兼修的做法,估计会萌化不少工程师吧。

--------------------------------------------------------

2016款苹果MacBook 苹果官网 9288元起>> 购买链接

6/18

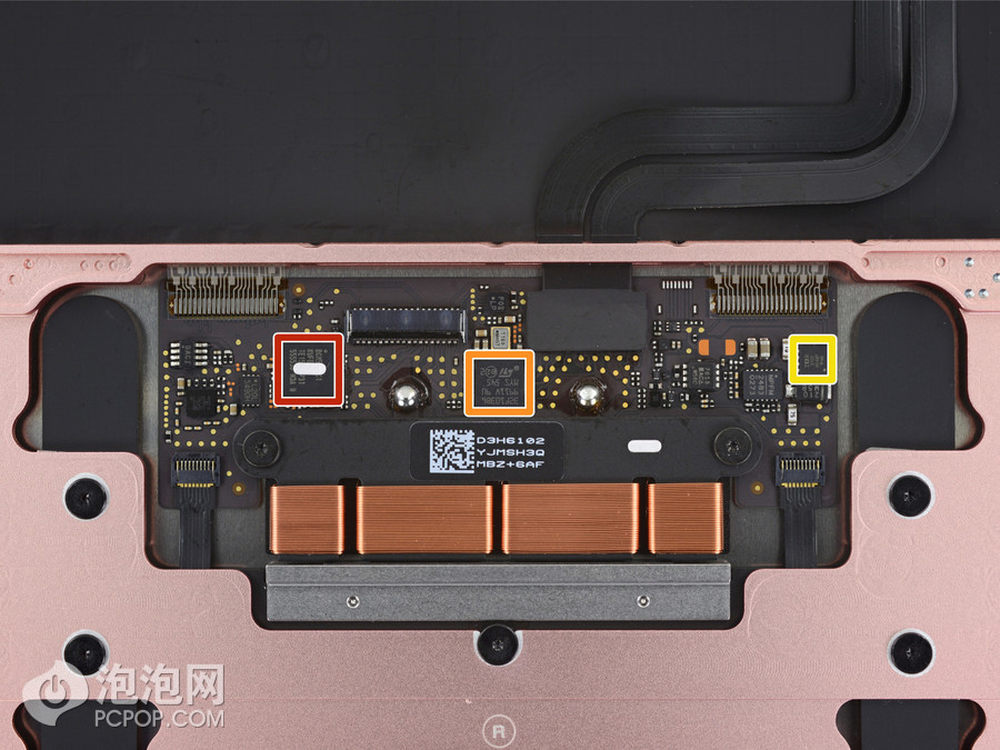

  首先,我们来看看触控板的驱动芯片,由于12英寸MacBook自诞生就搭配了Force Touch触控板,具有压力感应和震动回馈功能,触控板方面共有三颗芯片驱动。
  红色:博通 BCM5976 触摸屏控制器
  橙色:意法半导体 32F103 ARM Cortex-M3 微型控制器
  黄色:International Rectifier IRFH3702功率控制器

--------------------------------------------------------

2016款苹果MacBook 苹果官网 9288元起>> 购买链接

7/18
  除此以外,2015款MacBook机身内部出现三翼螺丝的地方,在2016款设备中全部改成了标准的十字型,同时其它区域的螺丝同样保持十字型和梅花型。

--------------------------------------------------------

2016款苹果MacBook 苹果官网 9288元起>> 购买链接

8/18
  上面一页是2016款的十字型螺丝,这张则是2015款三翼型螺丝。毫无疑问,是十字型螺丝更方便拆卸。

--------------------------------------------------------

2016款苹果MacBook 苹果官网 9288元起>> 购买链接

9/18

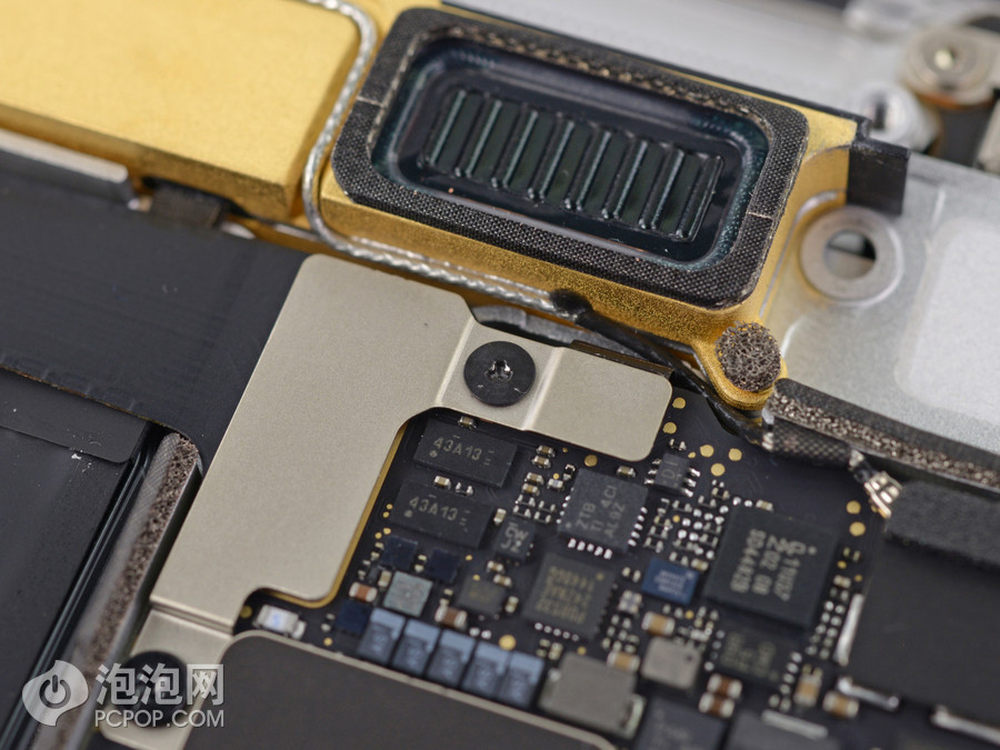

  需要注意的是,转轴处的梅花型螺丝表面拥有一层易碎物质,仅仅使用螺丝刀可能并不太好处理,最好准备一把镊子。

--------------------------------------------------------

2016款苹果MacBook 苹果官网 9288元起>> 购买链接

10/18

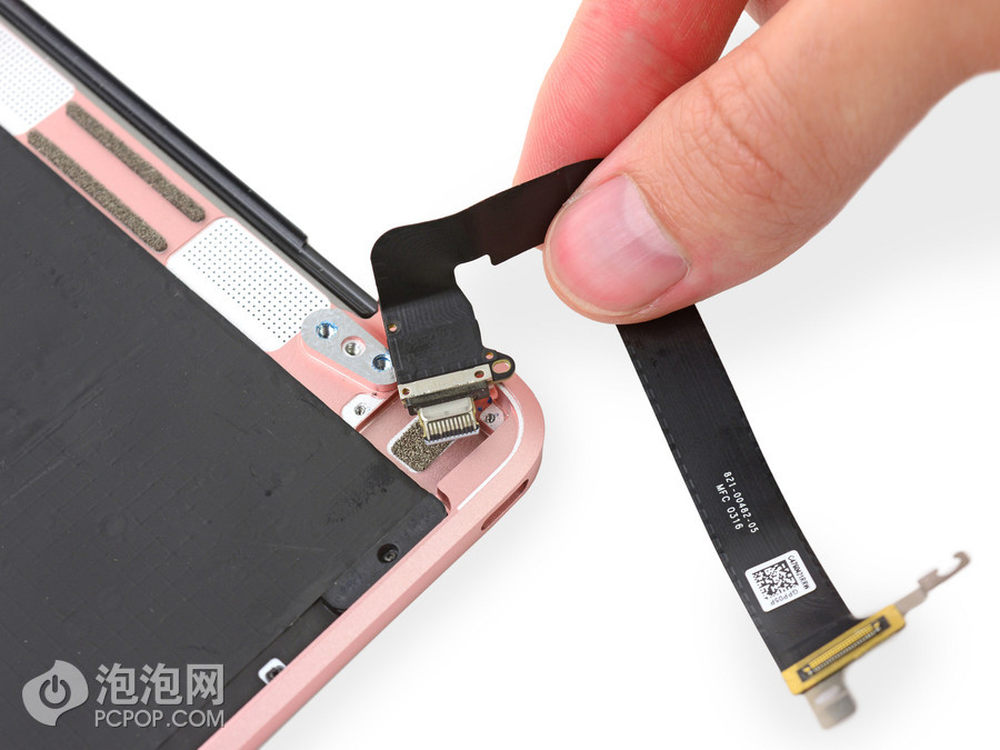

  2016款MacBook的USB-C设计有所改变,取消上代USB插头和排线可拆分式的设计,改为直接将USB-C插头固定在排线上。

--------------------------------------------------------

2016款苹果MacBook 苹果官网 9288元起>> 购买链接

11/18

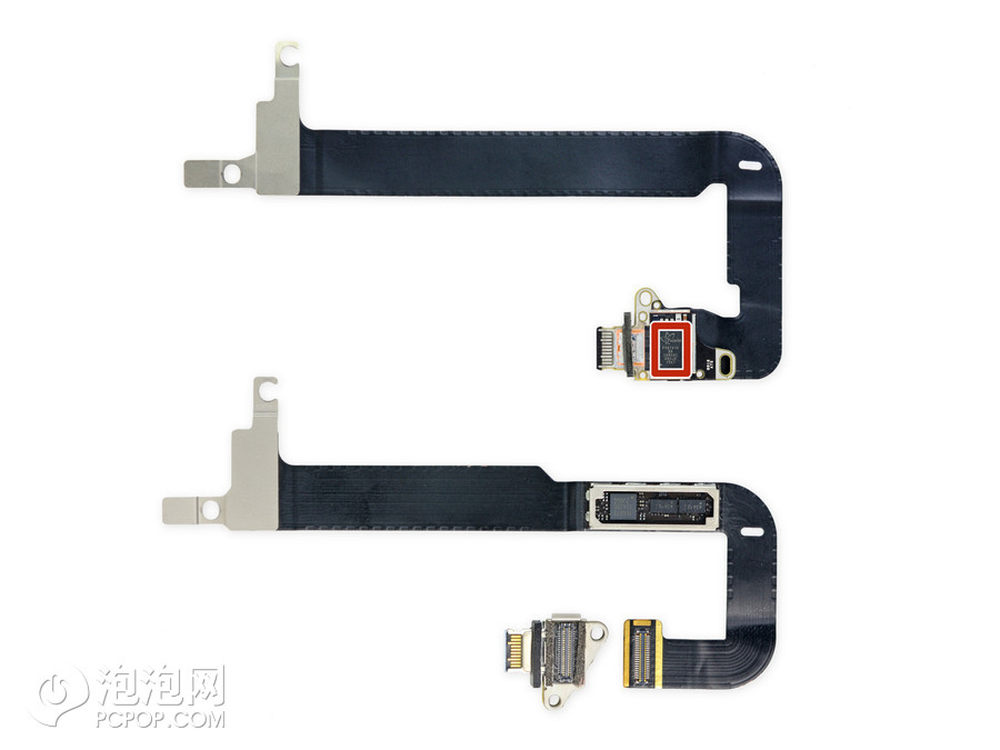

  2016款MacBook的控制芯片也发生了变化,由谱瑞科技PS8740改为PS8741A,也意味着2015和2016款的USB-C硬件互不兼容。上图为2016款机型,下图为2015款机型。
  红色:谱瑞科技 PS8741A

--------------------------------------------------------

2016款苹果MacBook 苹果官网 9288元起>> 购买链接

12/18
  2016款MacBook的电池设计与2015款似乎看不出区别,它们大小几乎相同。

--------------------------------------------------------

2016款苹果MacBook 苹果官网 9288元起>> 购买链接

13/18

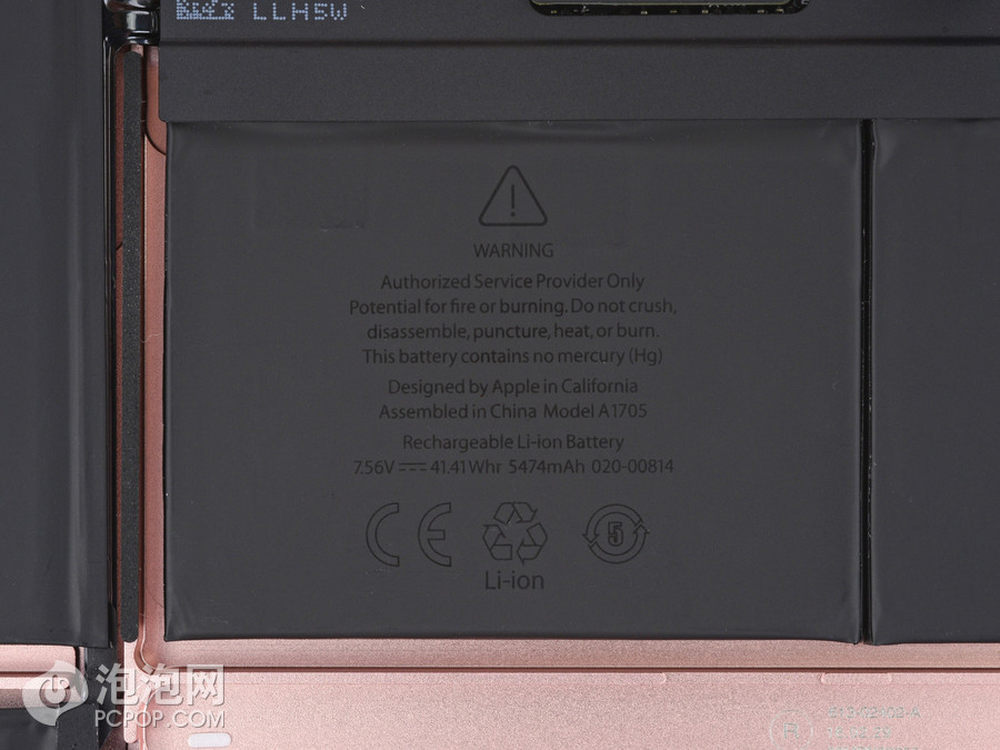

  不过,2016款MacBookde 电池容量从去年的7.55V/39.71Wh提升至7.56V/41.41Wh,续航也增加1小时,最长10小时网络浏览。
  根据iFixit的猜测,这种电池容量的提升可能是源自于电池技术的进步。同时,2016款MacBook电池与2015款MacBook电池互相兼容。不过缺点是,电池依旧拥有大量粘合剂,拆卸必须非常小心。

--------------------------------------------------------

2016款苹果MacBook 苹果官网 9288元起>> 购买链接

14/18

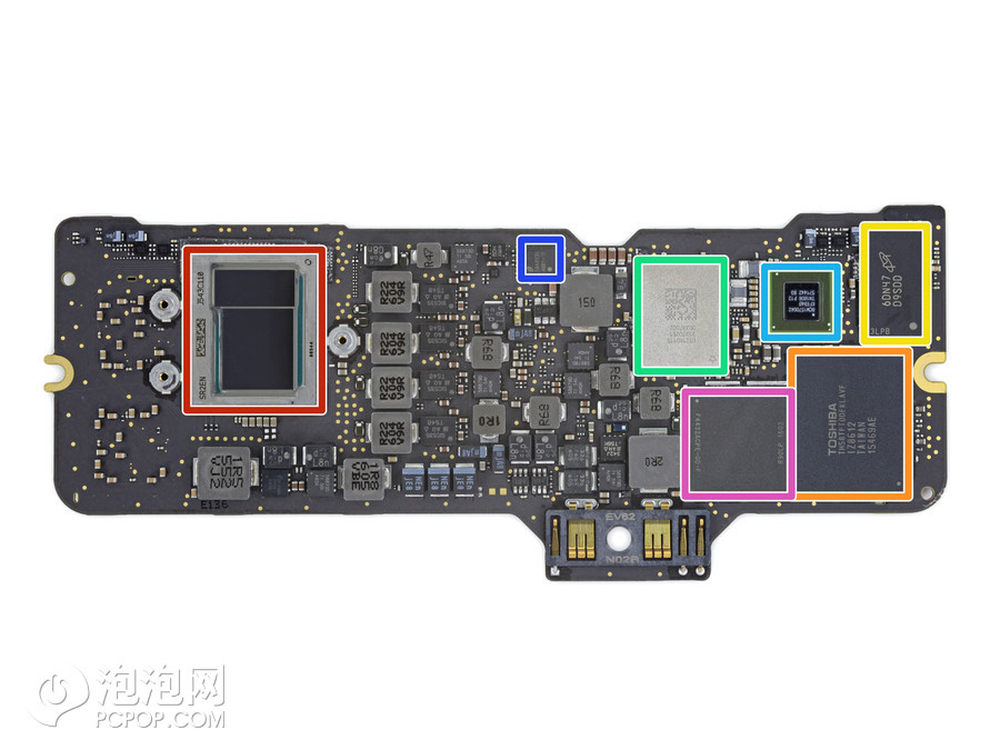

  上图就是逻辑主板了,该机绝大部分的芯片全部集中在这个手掌大小主板中。
  红色:英特尔 Core M3-6Y30处理器
  橙色:东芝 TH58TFT0DFKLAVF 128GB MLC 闪存(背面也有 128GB SSD,共 256GB)
  黄色:镁光 MT41K256M16LY-107 4Gb DDR3L SDRAM
  绿色:Universal Scientific Industrial 339S0250 Wi-Fi 模块
  浅蓝:博通 BCM15700A2
  深蓝:美国国家半导体 48B1-11
  紫色:F4432ACPE-GD-F

--------------------------------------------------------

2016款苹果MacBook 苹果官网 9288元起>> 购买链接

15/18

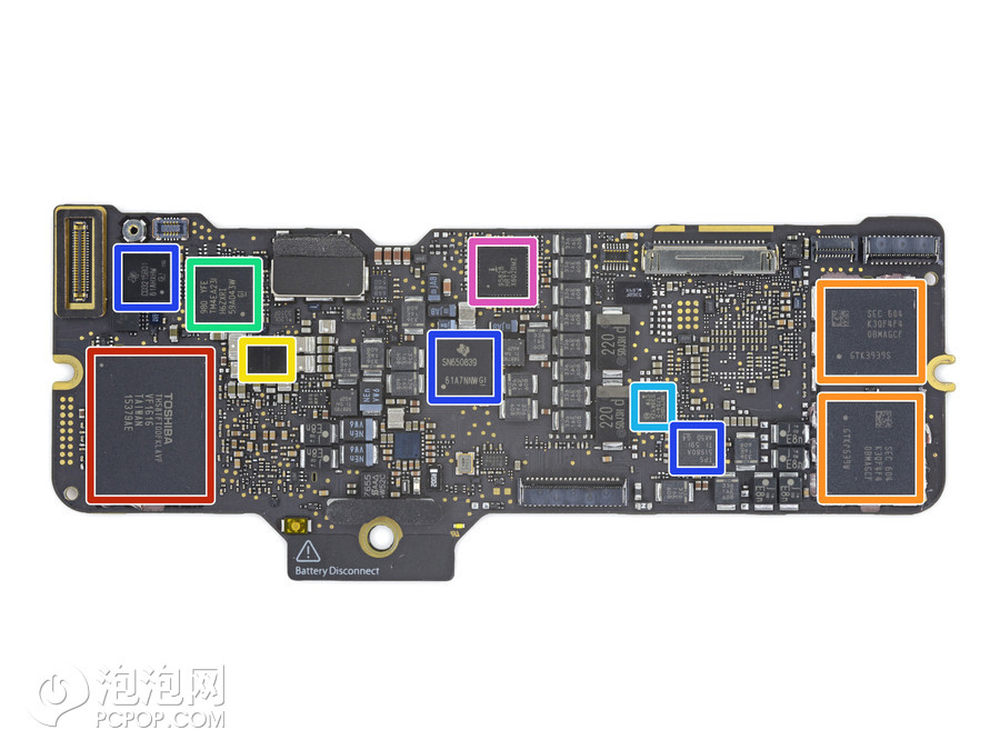

  逻辑主板背面你同样拥有大量的芯片。
  红色:东芝 TH58TFT0DFKLAVF 128GB MLC闪存
  橙色:三星K3QF4F4 4GB(X2) LPDDR3 RAM(1866Mhz)
  黄色:苹果338S00066固态硬盘主控
  绿色:德州仪器/Stellaris LM4FS1EH SMC 控制器
  浅蓝:SMSC 1704-2温度传感器
  深蓝:德州仪器 SN650839
  紫色:德州仪器 TPS51980A

--------------------------------------------------------

2016款苹果MacBook 苹果官网 9288元起>> 购买链接

16/18

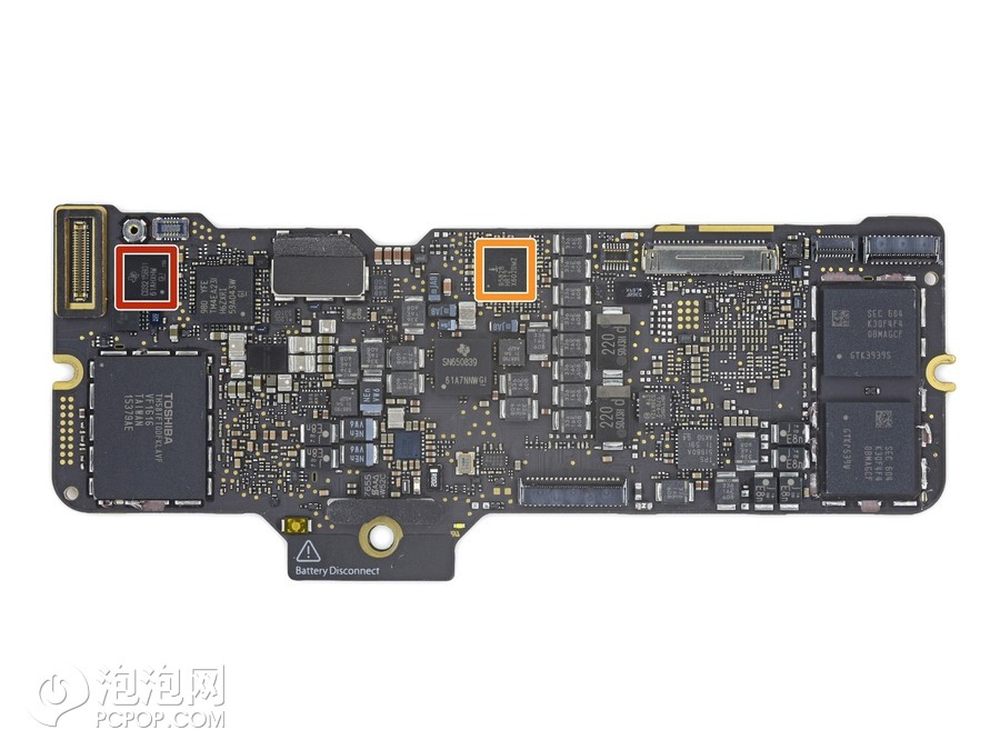

  主板背面还有两颗芯片:
  红色:德州仪器CD3215B01 61AHXHW
  橙色:Intersil 95828

--------------------------------------------------------

2016款苹果MacBook 苹果官网 9288元起>> 购买链接

17/18

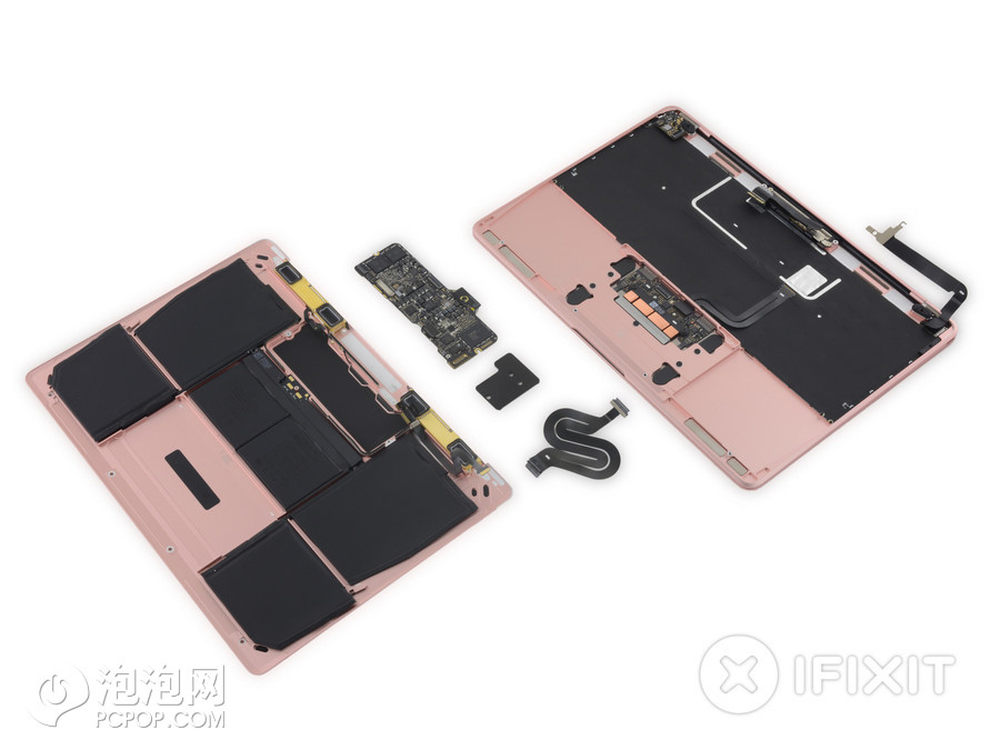

  由于2016款MacBook并没有太多改变,因此iFixit并没有像去年那样拆的彻底,只是将主要部件拆解。

--------------------------------------------------------

2016款苹果MacBook 苹果官网 9288元起>> 购买链接

18/18
  总结来看,2016款MacBook取消了三翼螺丝,换成了标准的十字螺丝;同时处理器升级到第六代Core M,且和内存、硬盘全部焊接在主板上、不能自行更换;电池容量有小幅升级,但依旧拥有大量粘合剂,拆解不轻松;而且Retina显示屏没有保护玻璃,更换成本依旧较高。
  最后,iFixit给出的2016款MacBook可修复性得分依旧为1分,属于极难修复的级别,完全不建议大家自行拆解。
  本文中所有图片全部来自iFixit。

--------------------------------------------------------
