维修难度极大 2016款MacBook Pro拆解
2016-11-16 01:00作者：iFixit编辑：王普
图赏模式
分享
1/33
　　伴随着苹果2016款新MacBook Pro的推出，大家一边在吐槽价格太贵的同时，居然还在默默的下单，真是让人费解。不得不承认，全新的Multi-Touch Bar带来的交互体验确实非常出色，同时全新MacBook Pro也减轻了机身，整体更轻薄，更紧凑。日前，国外著名拆解站点iFixit已经对13英寸非Multi-Touch Bar版MacBook Pro进行了拆解，下面我们我们就为大家带来新机器的拆解图赏。
本文图片全部来自于iFixit。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

2/33

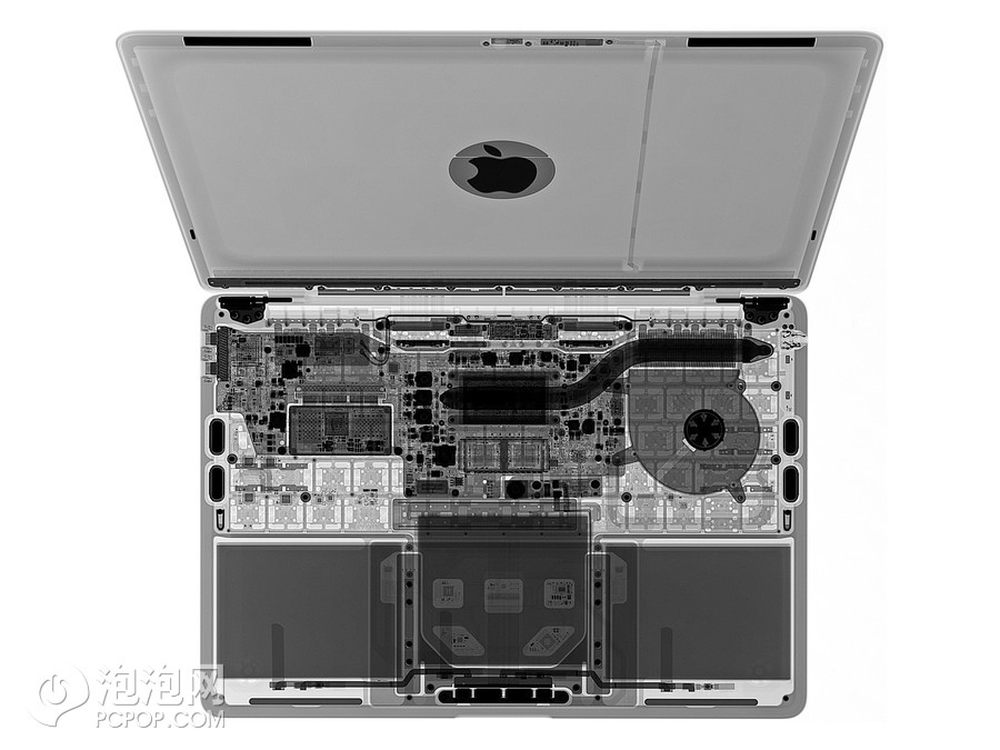

　　本次拆解的是入门版13英寸非Multi-Touch Bar版MacBook Pro，按照惯例先来上X射线照片。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

3/33

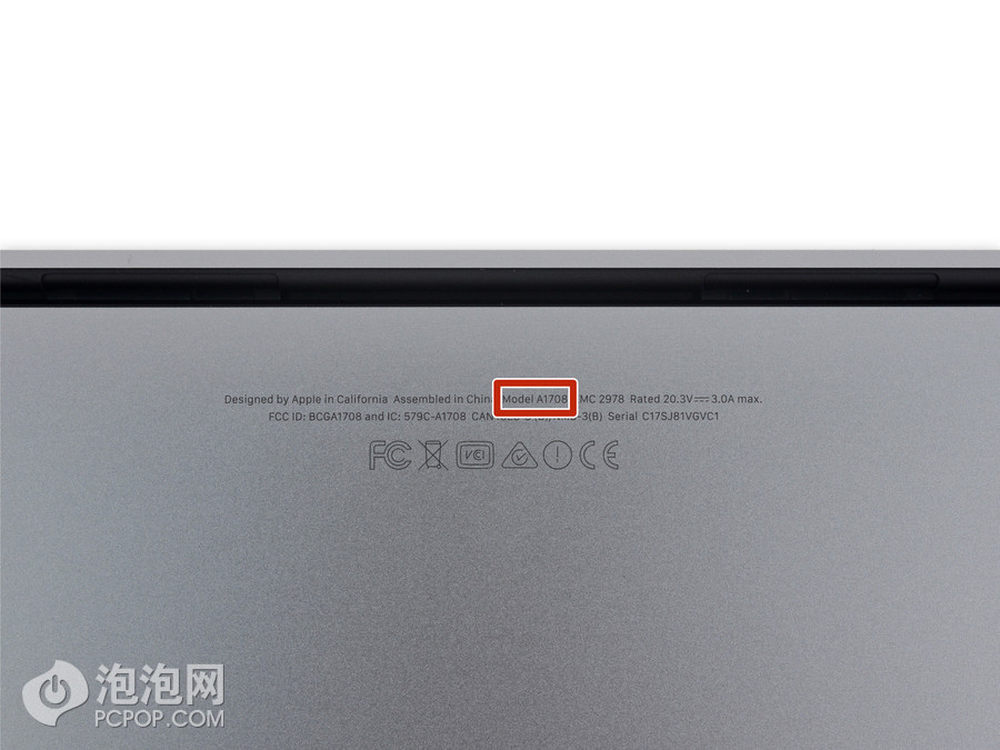

　　机身D面依旧拥有机身的生产信息，本次拆解机型具体的型号是：A1708。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

4/33

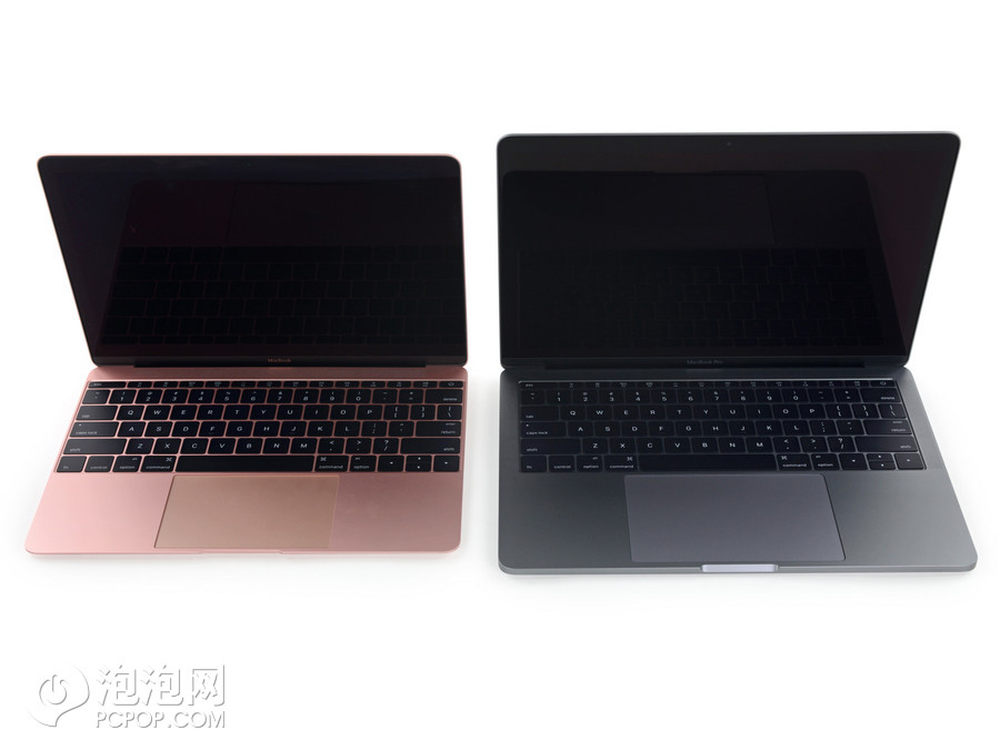

　　开始之前，我们先来看看全新13英寸MacBook Pr与12英寸MacBook的大小尺寸对比。其中，最为明显的就是新MacBook Pro配备了一块硕大的触控板，而MacBook Pro的扬声器位于键盘左右两侧，MacBook的标识位于键盘的顶部。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

5/33

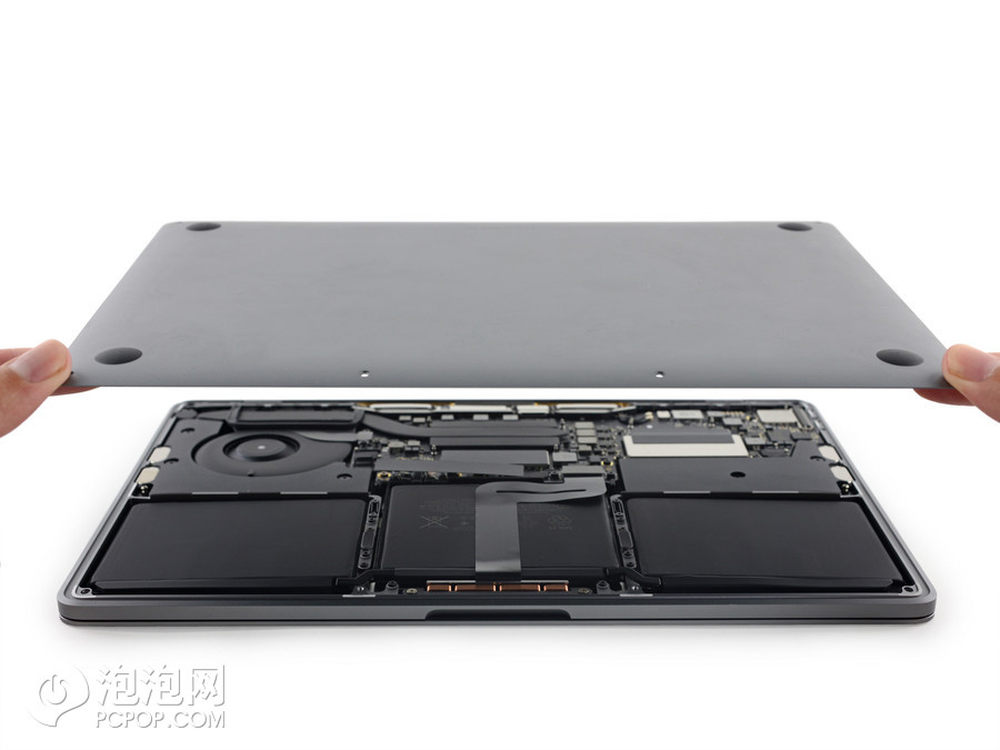

　　拧下机身底部的8颗pentalobe螺丝，即可拿下底盖，值得注意的是2015款MacBook Pro机身底部共有10个螺丝，现在的螺丝数量更少。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

6/33
　　接下来进行拆电池的操作，但是电池上方拥有一条触控板的连接线，因此需要先将触控板模块整体取出。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

7/33

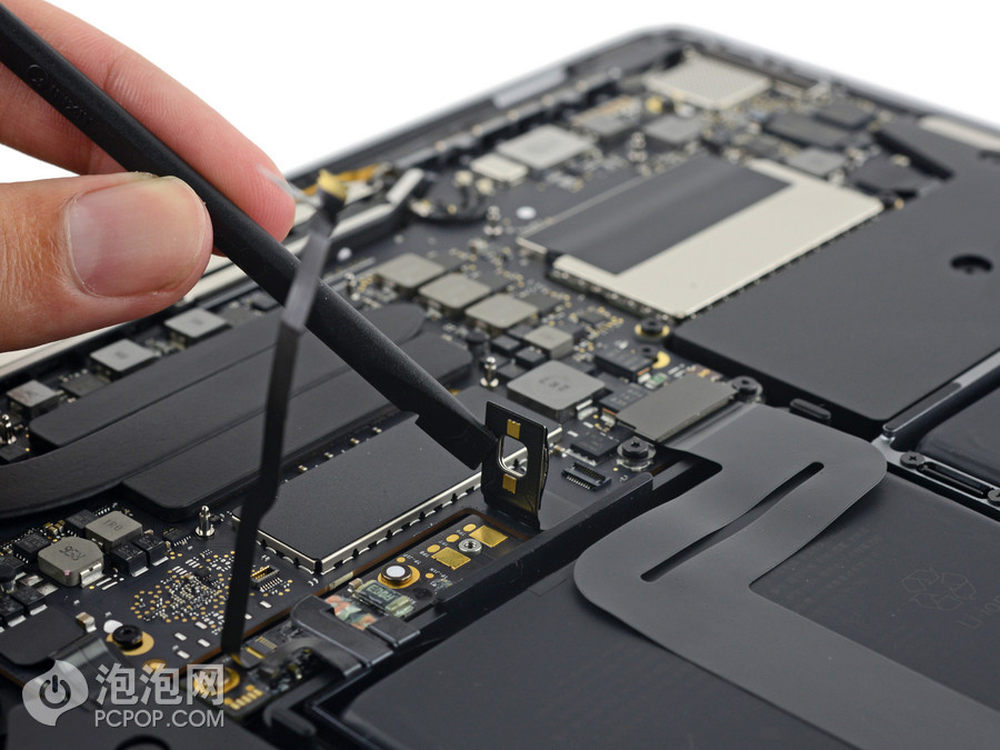

　　拧下电池旁边的两颗固定螺丝后，就可以断开触控板连接线了，同时我们发现螺丝下方隐藏有一些小的金属的触点，猜测用于测试使用。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

8/33

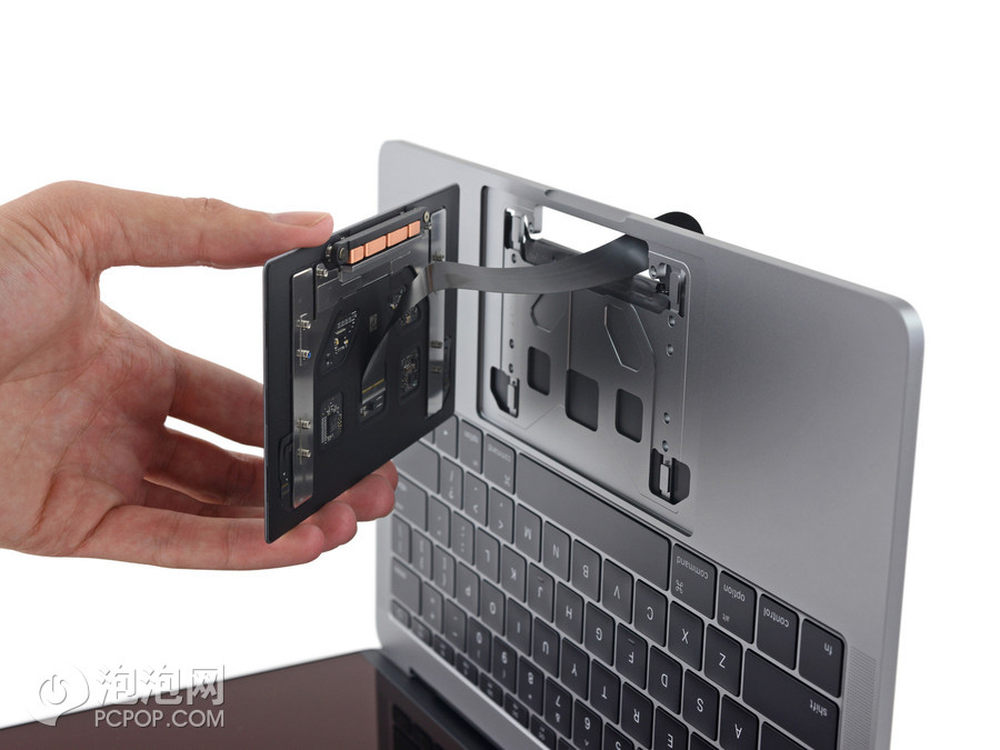

　　接下来我们就可以直接取出全新设计的Force Touch触控板，全新的触控板的特色就是面积变得更大。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

9/33

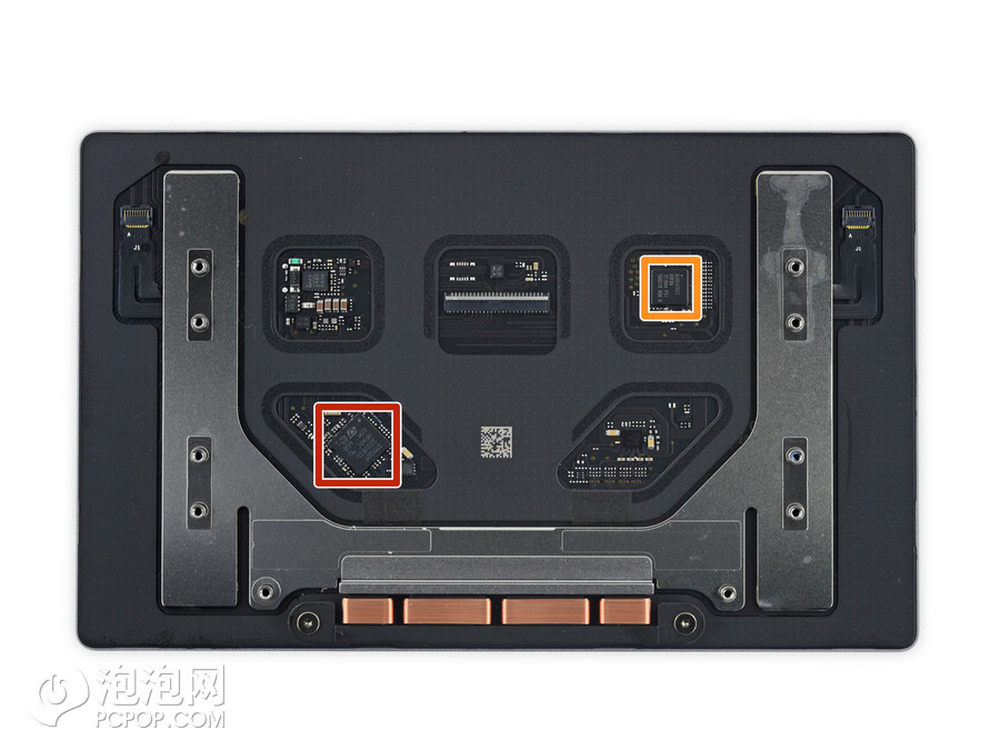

　　触控板背部有2个控制芯片：
　　红色：ST微电子STM32F103VB ARM Cortex-M3 MCU
　　橙色：博通BCM5976C1KUFBG触摸控制器

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

10/33

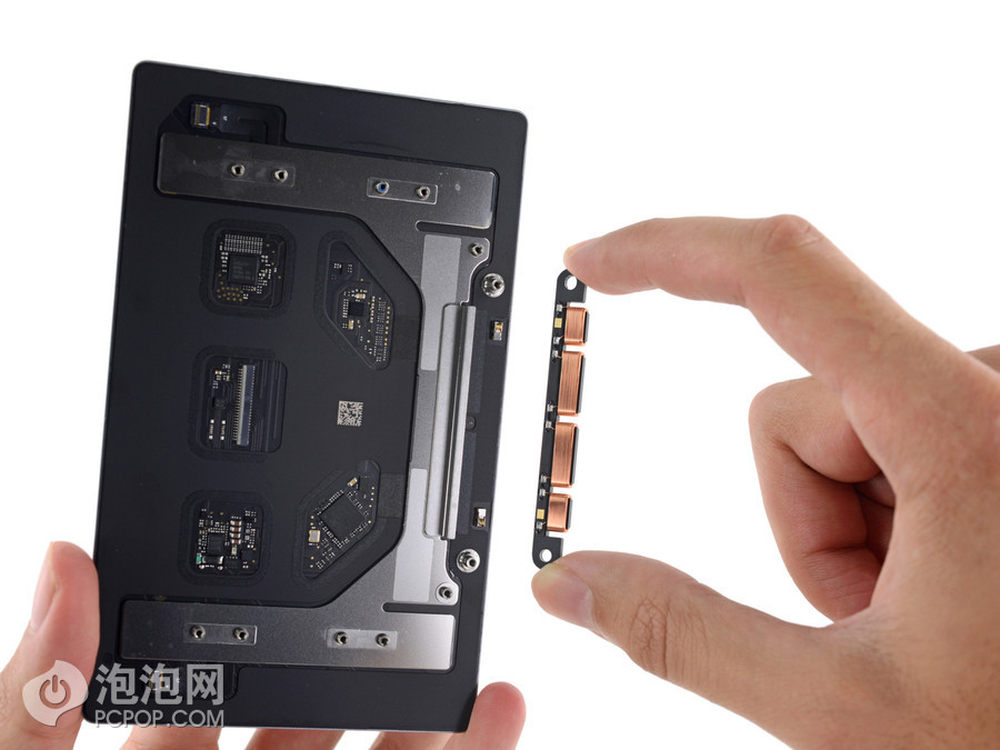

　　同时，触控板还拥有一条电磁铁，其作用是提供Force Touch的震动回馈感受。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

11/33

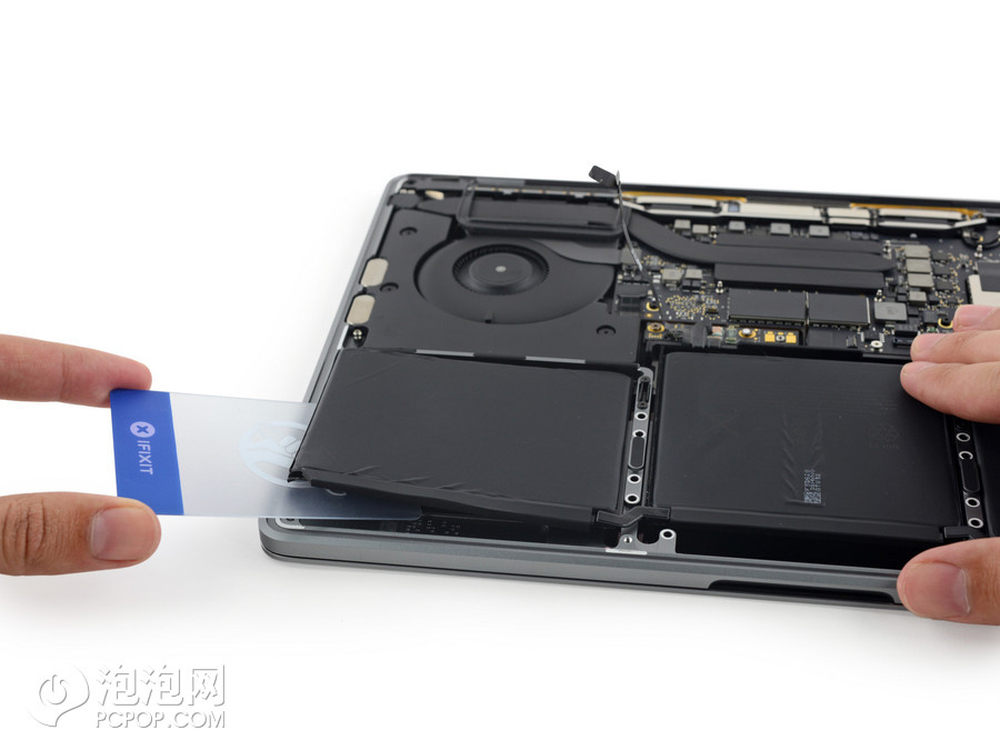

　　接下来需要将电池区域加热，慢慢的用塑料卡片将电池取出，这也是苹果电池常见拆解方式。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

12/33

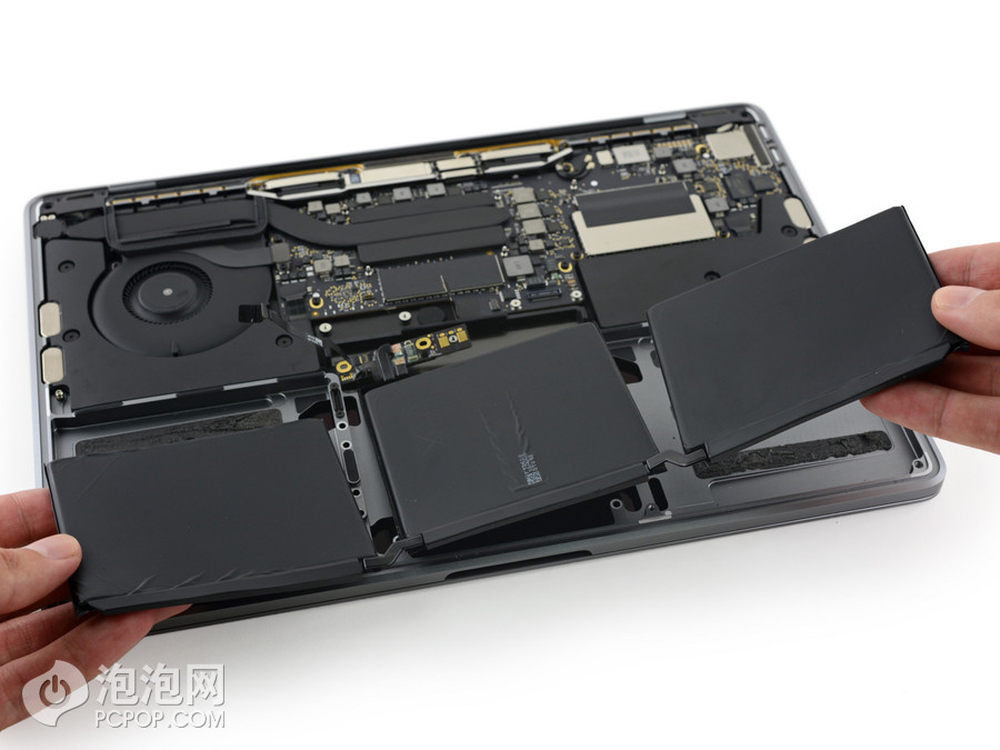

　　与以往不同的是，新MacBook Pro的电池由以往的6块电池组改为3电池组设计，之间拥有连接线，总体容量为54.5 Whr，比上代产品减少约20 Whr容量。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

13/33

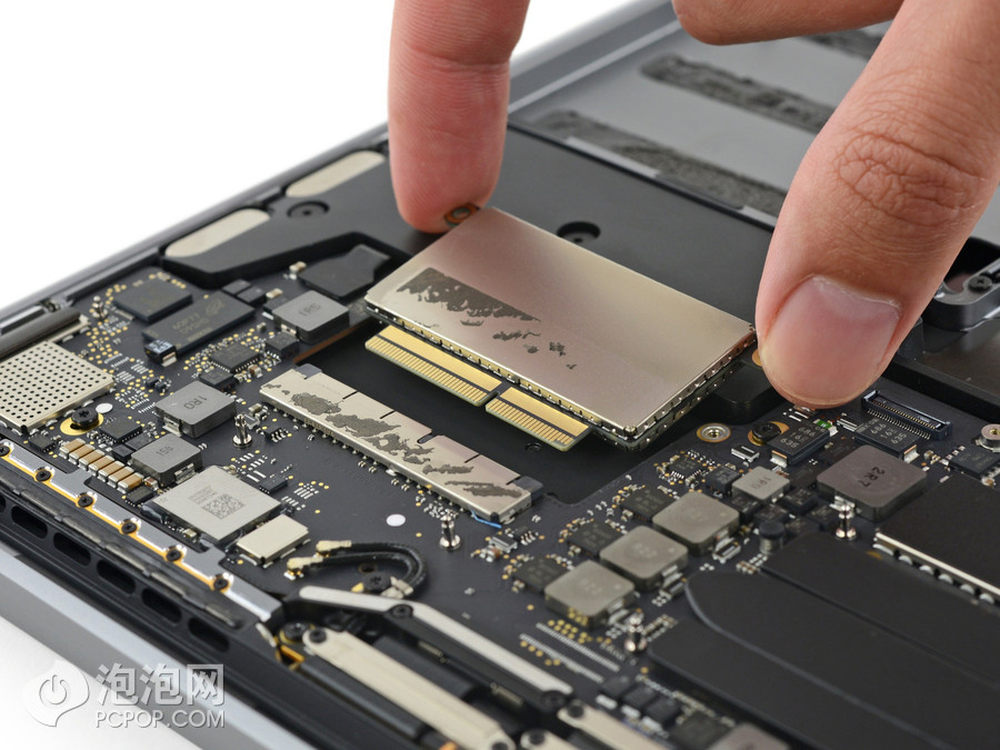

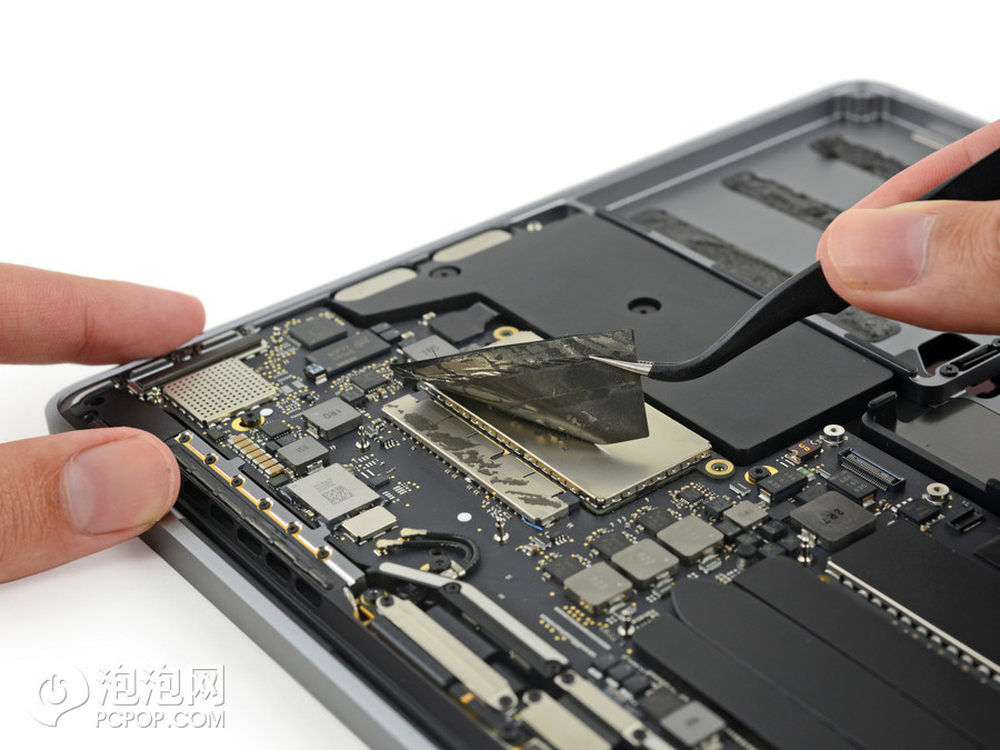

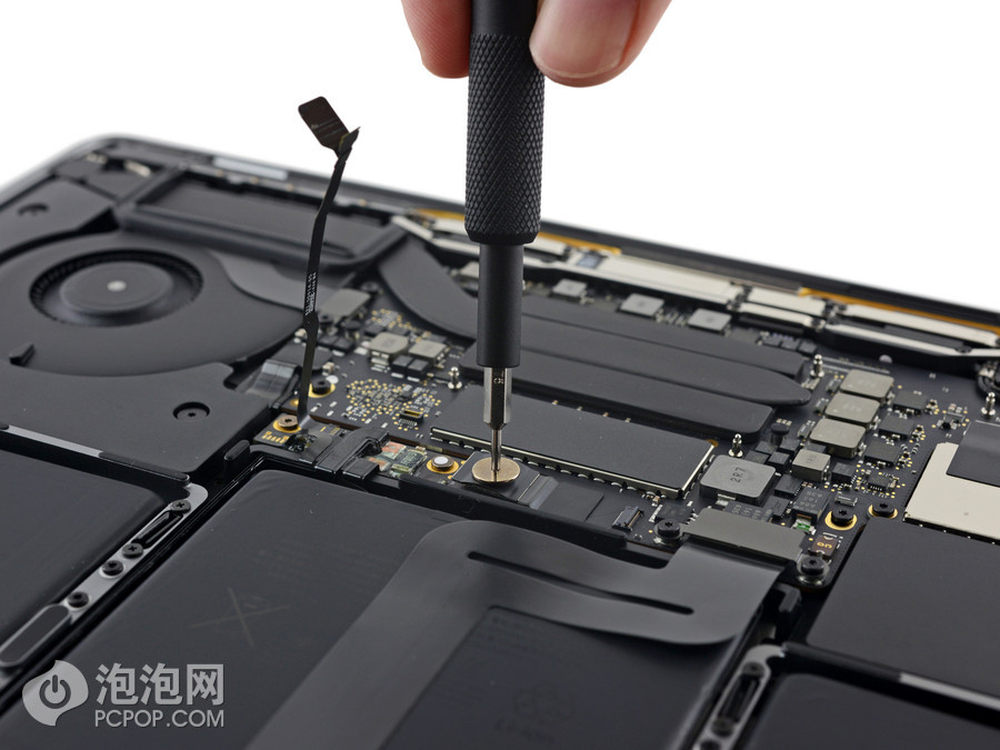

　　下一步就可以拆解主板上的部件了，首先拆取SSD固态硬盘。需要注意的是，新MacBook Pro上拥有一层屏蔽胶贴，需要先移除此胶贴。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

14/33
　　虽然2016款MacBook Pro的硬盘采用可拆卸的设计，并且同样是PCIe通道，但由于是定制版本，因此目前我们也不能自行更换大容量硬盘，后续受否有零售版还是未知数，猜测此版本硬盘推出的可能性很大。同时，这也是苹果MacBook Pro中第三种规格的固态硬盘，并且它的性能水平有很大的提升。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

15/33

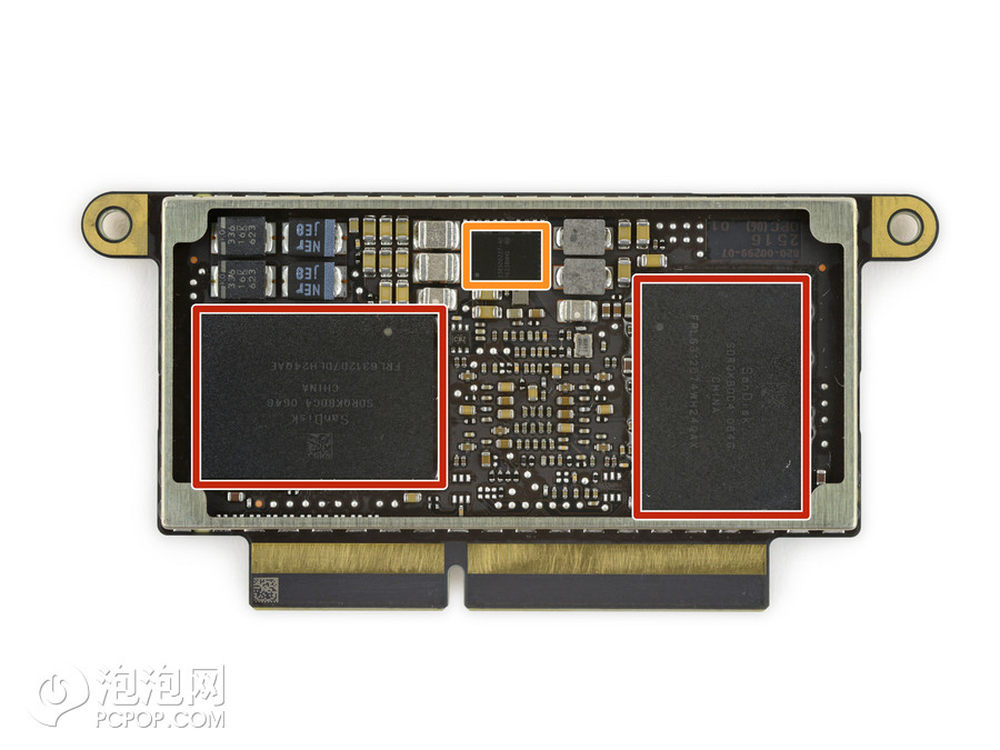

　　从外观来看，2016款MacBook Pro中的固态硬盘尺寸变小了许多，并且正反两面分别拥有两颗Flash存储颗粒。
　　红色：2颗64GB闪迪存储颗粒
　　橙色：苹果338S00227芯片

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

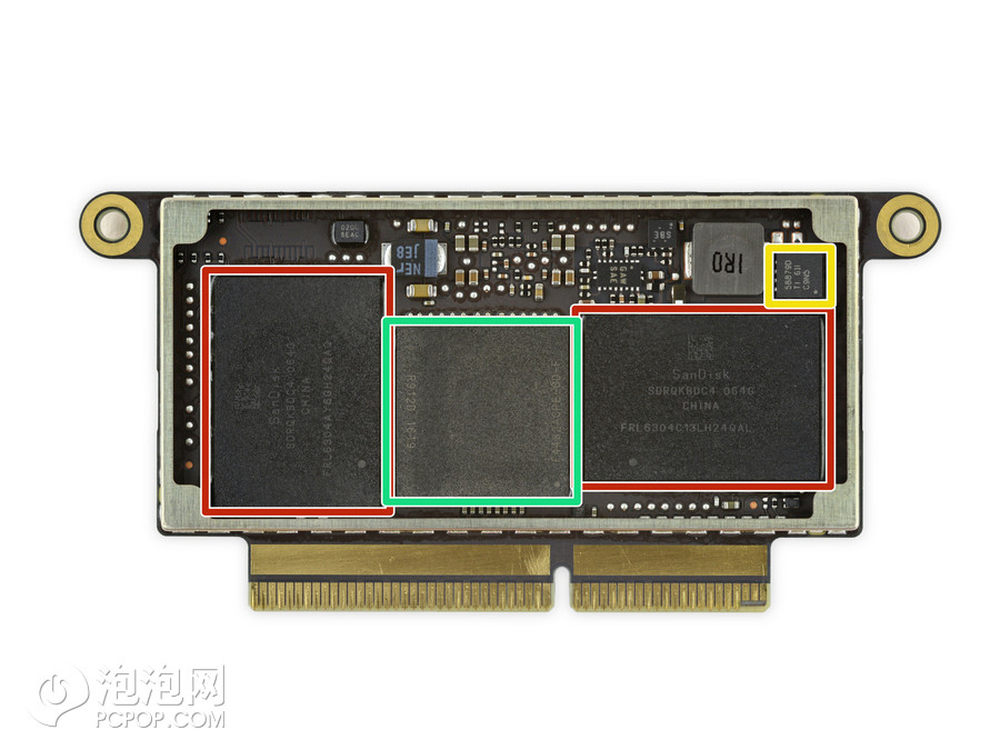

16/33
　　红色：2颗64GB闪迪存储颗粒
　　黄色：德州仪器58879D MOSFET
　　绿色：镁光512 MB的DDR2缓存芯片

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

17/33
　　在缓存芯片下还隐藏有： 蓝色：苹果338S00199 固态硬盘主控芯片

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

18/33

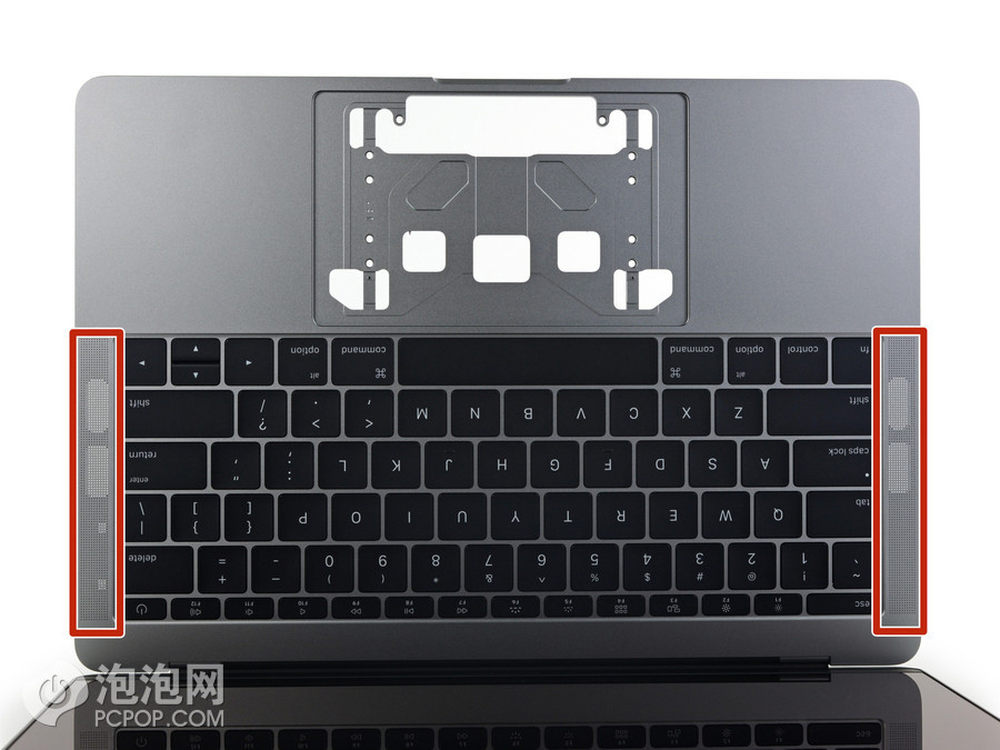

　　接下来需要拆解扬声器模组了，值得一提的是新MacBook Pro扬声器也是空前强大，由4个扬声器组成，机身左右两侧各两个。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

19/33
　　通过机身C面透视图来看，机身左右两侧的开孔很多为虚拟开孔，只有扬声器为真实开孔，同时机身右侧（图中左侧）还拥有两个麦克风孔。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

20/33

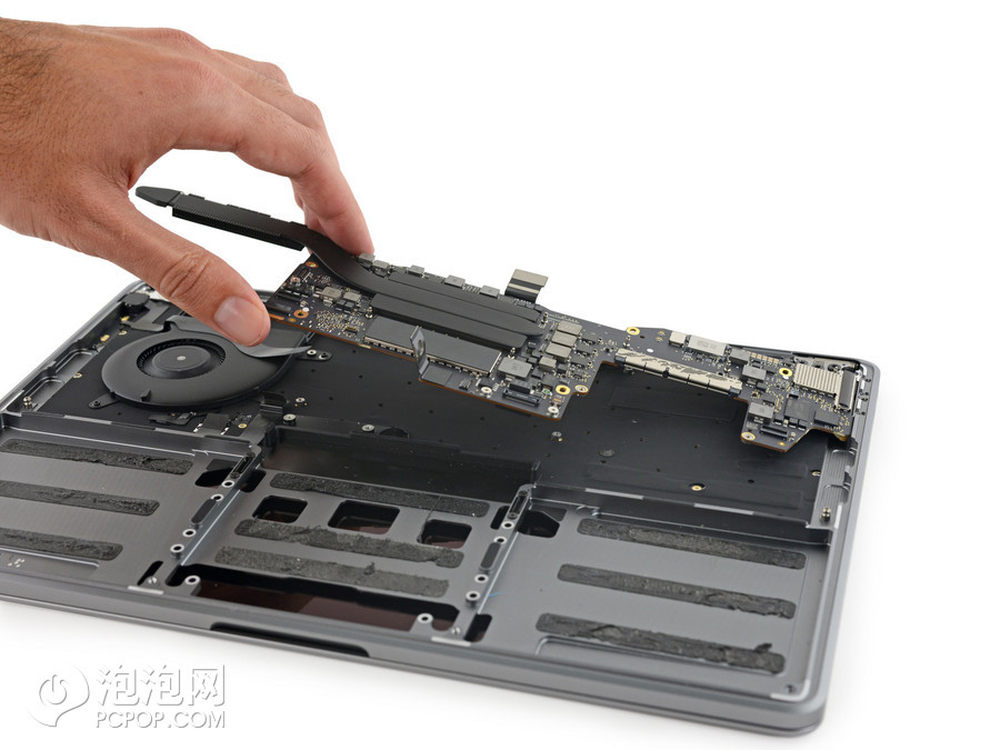

　　之后我们拧下其它螺丝就可以取出整个主板部分了。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

21/33

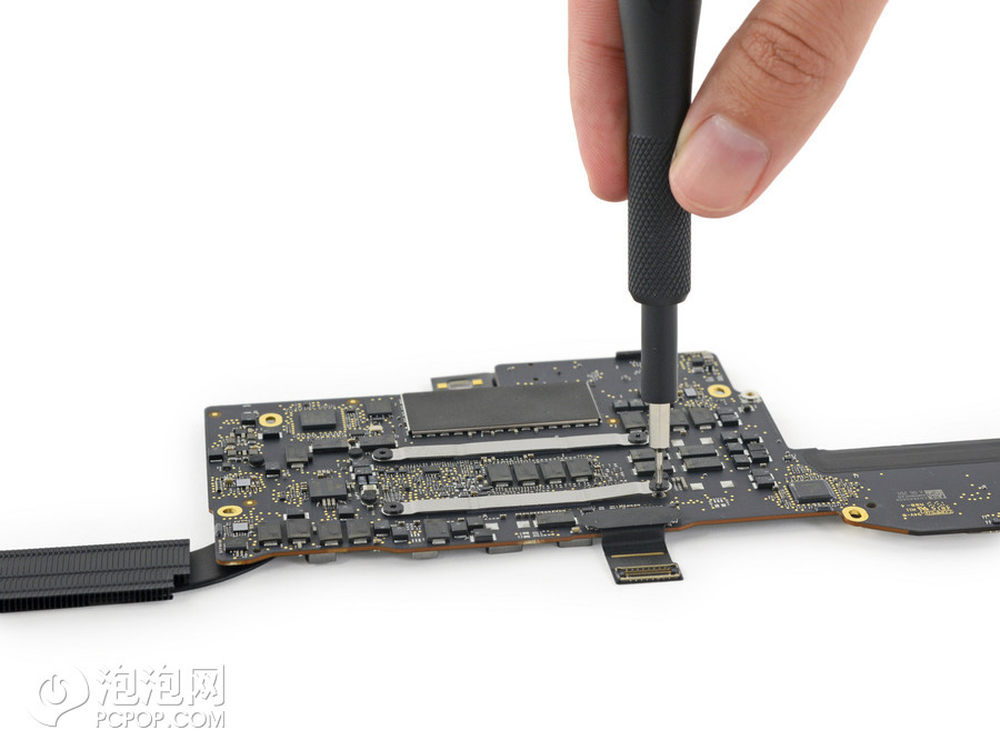

　　下一步需要取出散热模块，但是需要先拧下主板背面的几颗螺丝。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

22/33

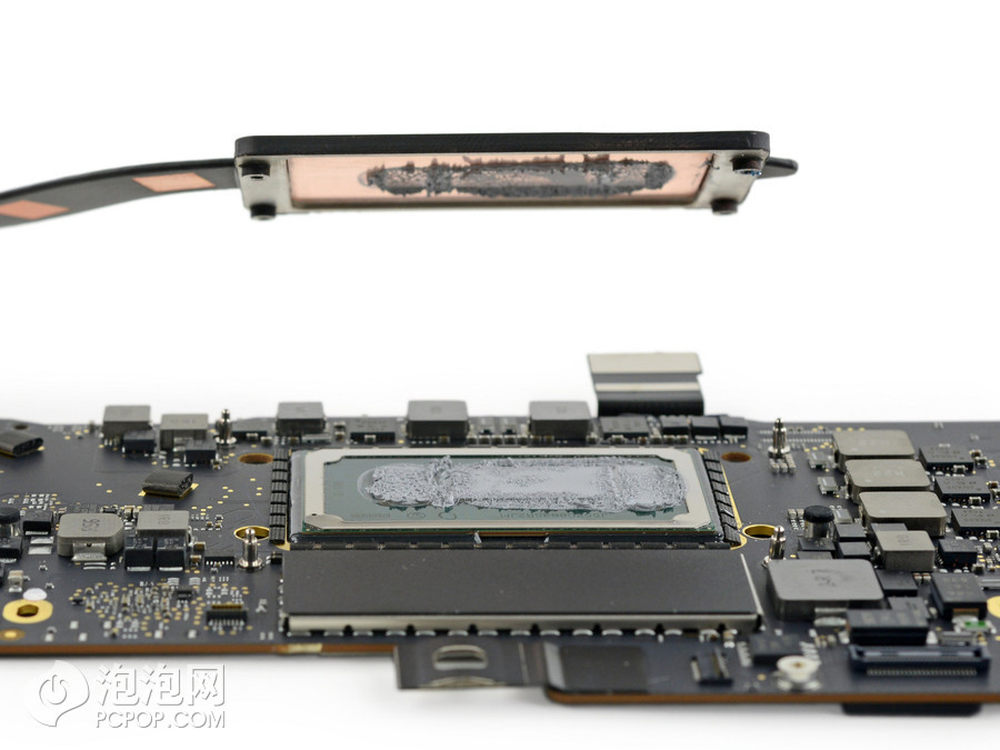

　　拧下螺丝之后就能看到CPU部分了。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

23/33

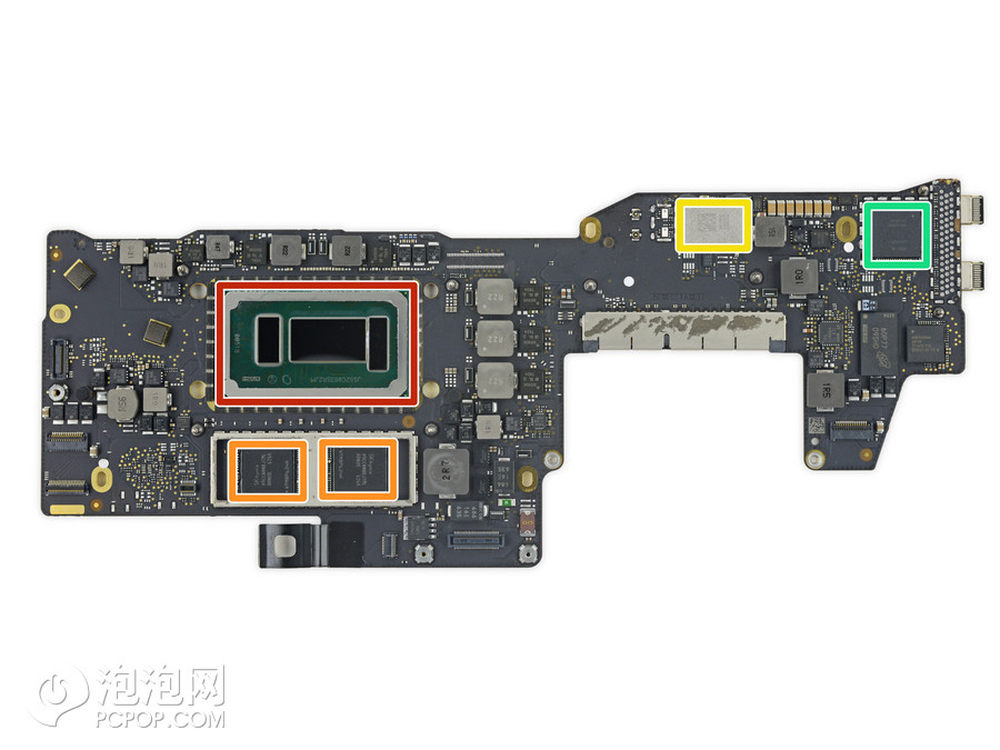

　　接下来我们看看主板正面的部分：
　　红色：Intel Core i5-6360U处理器、集成Iris Graphics 540 图形处理器
　　橙色：海力士1866MHz LPDDR3，每颗2GB
　　黄色：环旭电子339S025 Wi-Fi模块
　　绿色：Intel JHL6540 Thunderbolt 3控制器

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

24/33

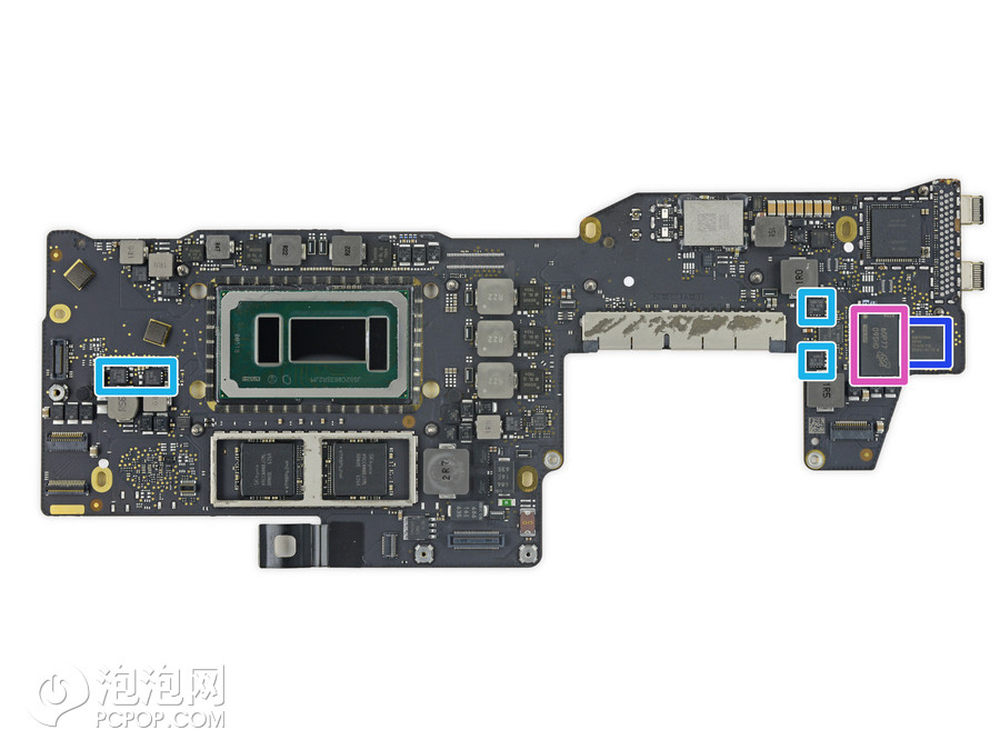

　　继续来来看看主板正面其它部件
　　浅蓝：德州仪器58873D同步降压芯片
　　深蓝：博通BCM15700A2相机处理器
　　紫色：镁光 512 MB DDR3L缓存芯片

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

25/33

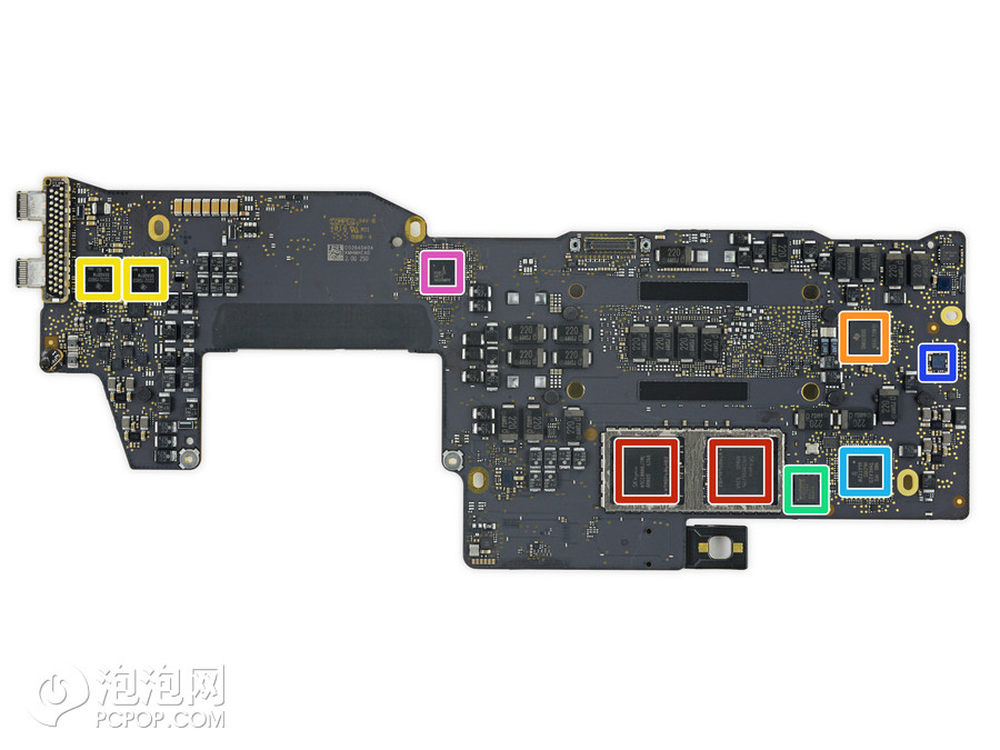

　　继续来来看看主板背面
　　红色：海力士1866MHz LPDDR3，每颗2GB
　　橙色：德州仪器SN650839 66AL7XWGI芯片
　　黄色：2个德州仪器CD3215B03 66AQ8YW G1芯片
　　绿色：华邦W25Q64FV 64M串行闪存
　　浅蓝：德州仪器TM4EA231 H6ZXRI系统管理控制器
　　深蓝：Cirrus Logic公司CS42L63A音频编解码器
　　紫色：Intersil 95828 HRTZ X630MRR芯片

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

26/33

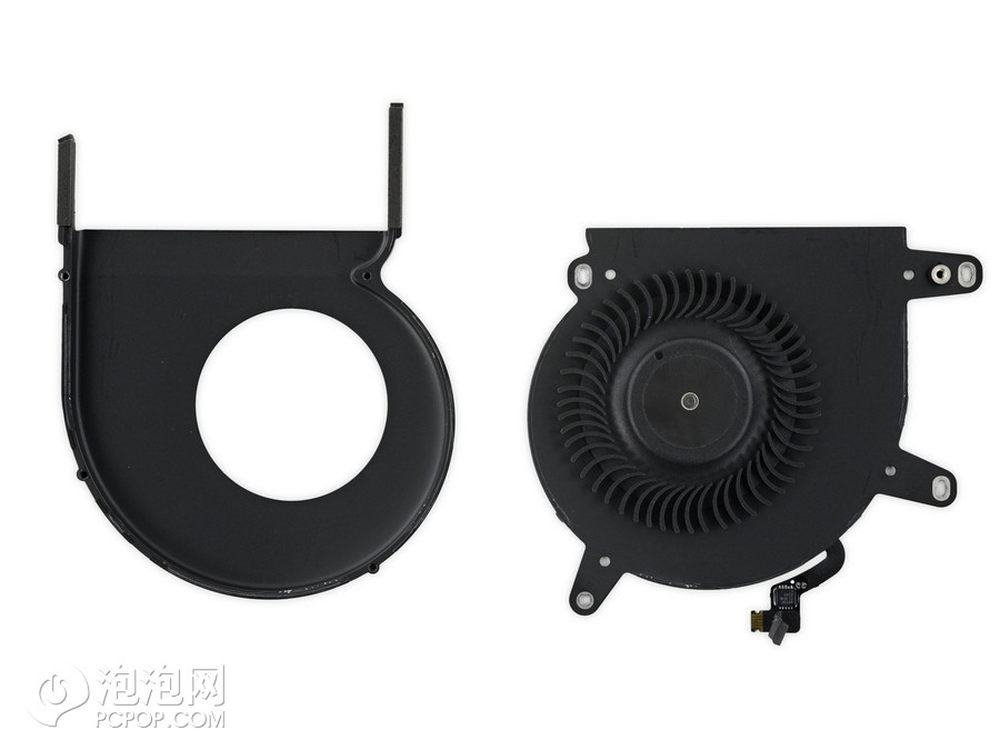

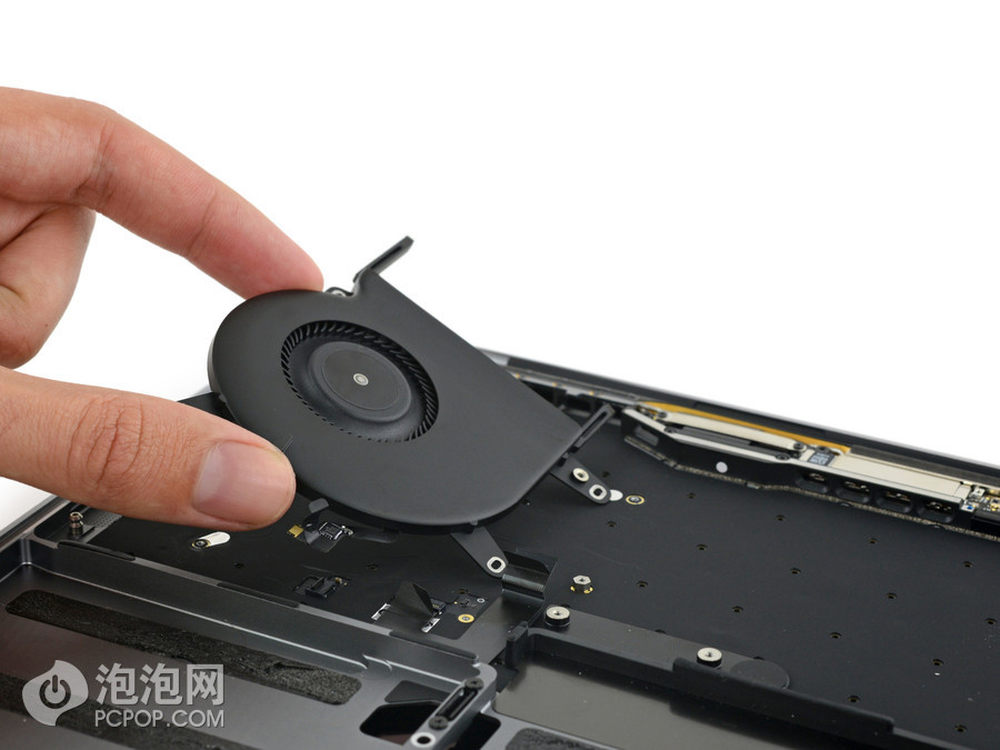

　　虽然散热模块看上去好像很单薄的样子，但是其采用了不对称设计，能有效减少风扇共振，帮助降噪。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

27/33
　　虽然散热模块看上去好像很单薄的样子，但是其采用了不对称设计，能有效减少风扇共振，帮助降噪。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

28/33

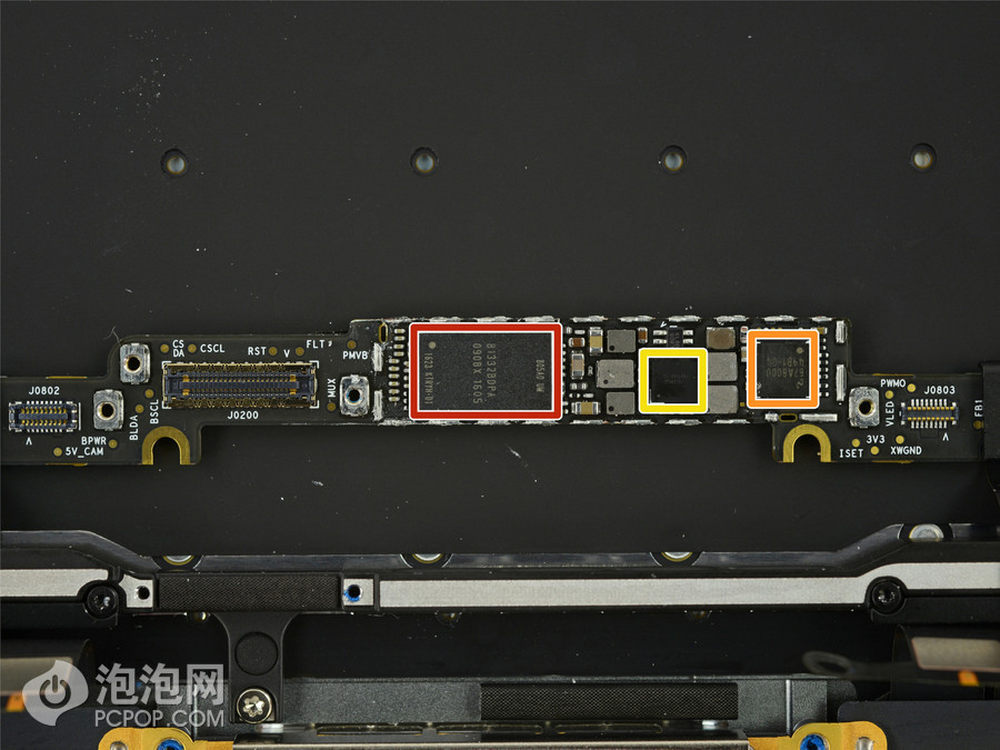

　　屏幕驱动板上的芯片有：
　　红色：B1332BDPA 090BX 1605
　　橙色：国家半导体67A800U 49B1-04
　　黄色：德州仪器65CLKEI TPS65157

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

29/33

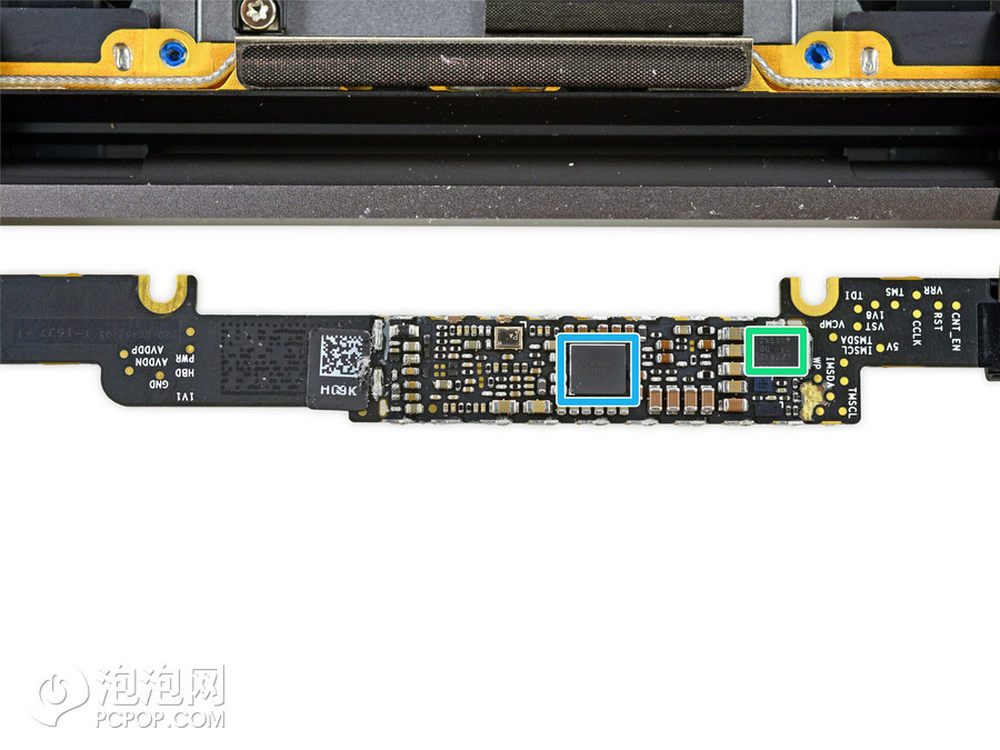

　　屏幕驱动板背面拥有：
　　绿色：恩智浦LPC812 ARM Cortex M0 + 32位MCU
　　蓝色：德州仪器TPS65158电视高分辨率LCD偏置IC

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

30/33

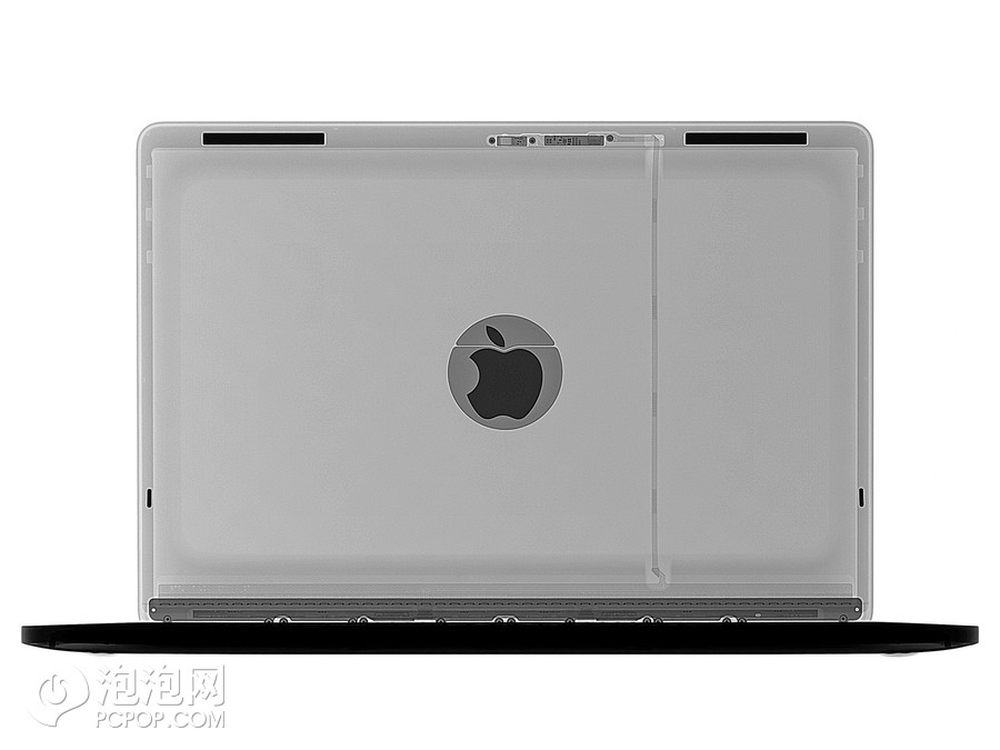

　　接下来就能拆取屏幕部分，首先我们再来看看X射线的，从图中我们可以清楚的看到金属的苹果logo，以及走线布局设计。其中，上方应该为唤醒屏幕用的磁铁，因为新MacBook Pro在开启屏幕后会自动唤醒屏幕。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

31/33
　　清楚内部构造后，我们就可以大胆的断开屏幕部分的连接线了。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

32/33

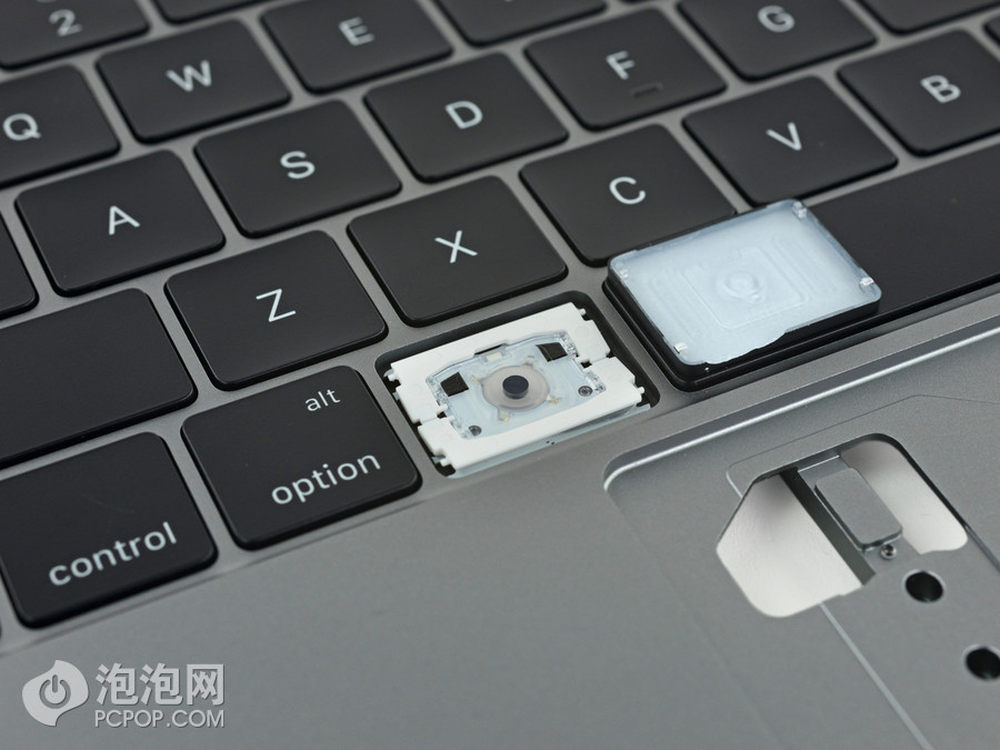

　　2016款MacBook Pro的另一个特点就是采用了第二代蝶式结构键盘，似乎键程比MacBook中的更深一些。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

2016款苹果MacBook Pro 苹果官网 11488元起 >> 购买链接

33/33

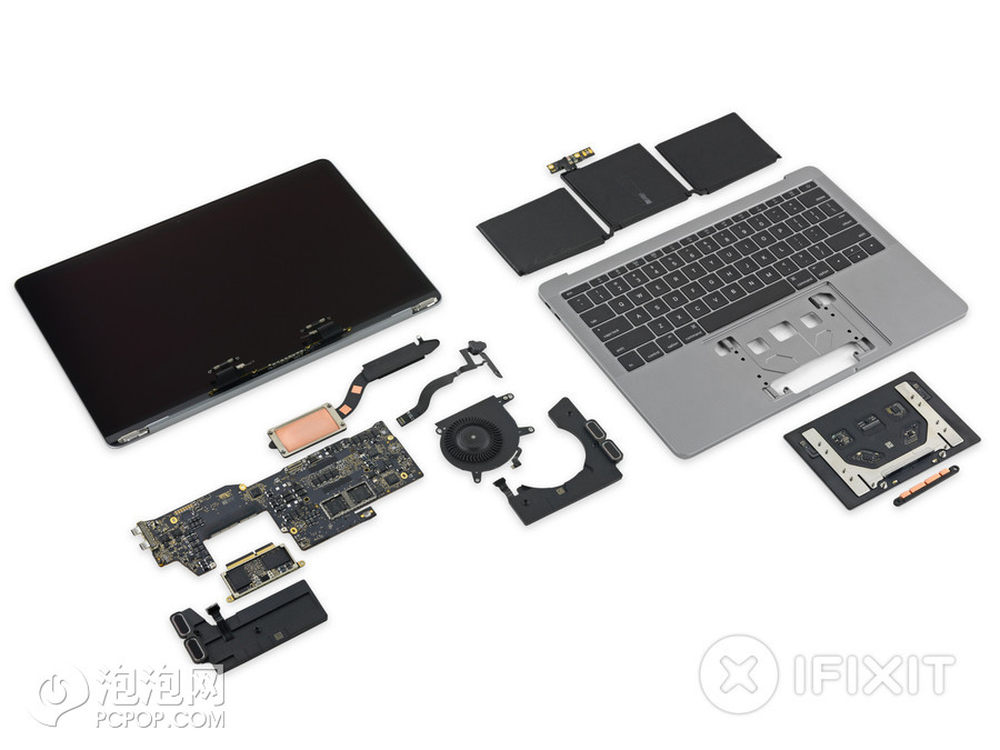

　　最后，有关本次2016款苹果非Multi-Touch Bar版本MacBook Pro的拆解就为大家带来到这里，而iFixiit给出的可修复性的得分为：2（1-10，数值越小，代表越难修复），不建议自行拆解。
　　总的来看，2016款MacBook Pro的机身机身设计更为紧凑，内部主板尺寸更小，集成度更高，同时电池容量也迫不得已变得更小，因此高集成化将会是今后电子设备的一个主要方向。关于价格方面，新MacBook Pro价格确实上调不少，如果你不差钱建议还是选择带有Multi-Touch Bar的版本。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
