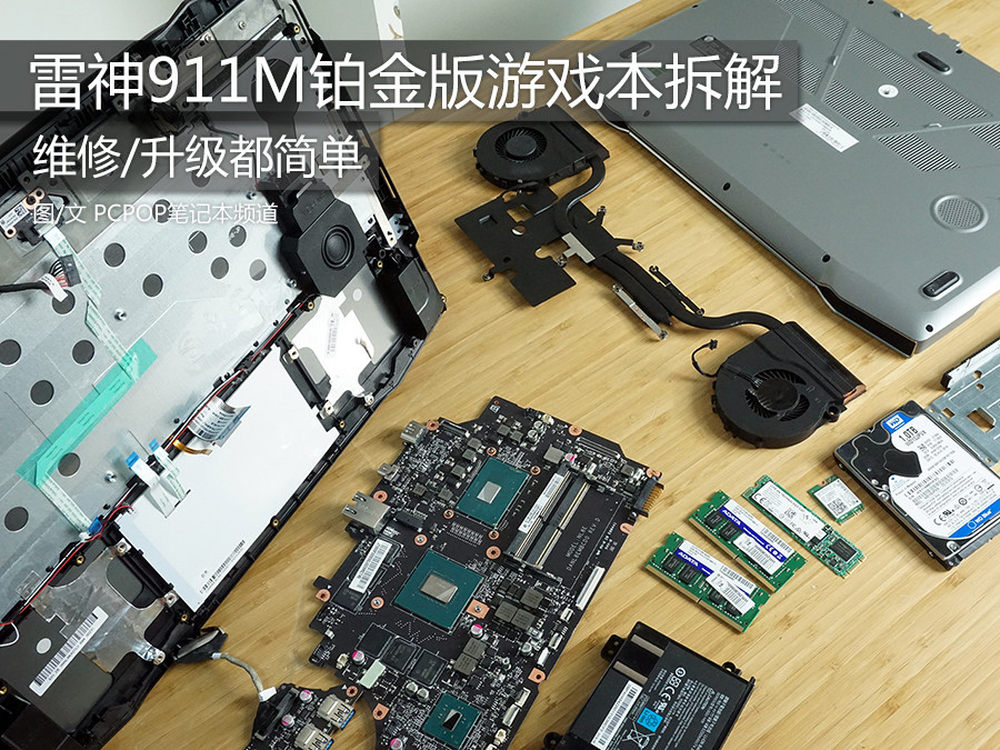

维修/升级都简单 雷神911M铂金版拆解
1/27
关于雷神911M铂金版的内容我们已经做了很多，大家对这款机器也有了一定的了解，金属机身，可发光的 LOGO，手感舒适的键盘，强大的硬件性能等。但至今我们对它的了解只是它的“表面”，它的内在究竟如何呢？今天的拆解将为你带来答案。-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
2/27
拆解正式开始前简单介绍一下这款机器，雷神911M铂金版搭载了 Intel 四核 i7-6700HQ 处理器，16GB DDR4 2133MHz 内存，256GB SSD+1TB HDD，显卡为具有6GB GDDR5 显存的 NVIDIA GeForce GTX 1060 独立显卡。-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
3/27

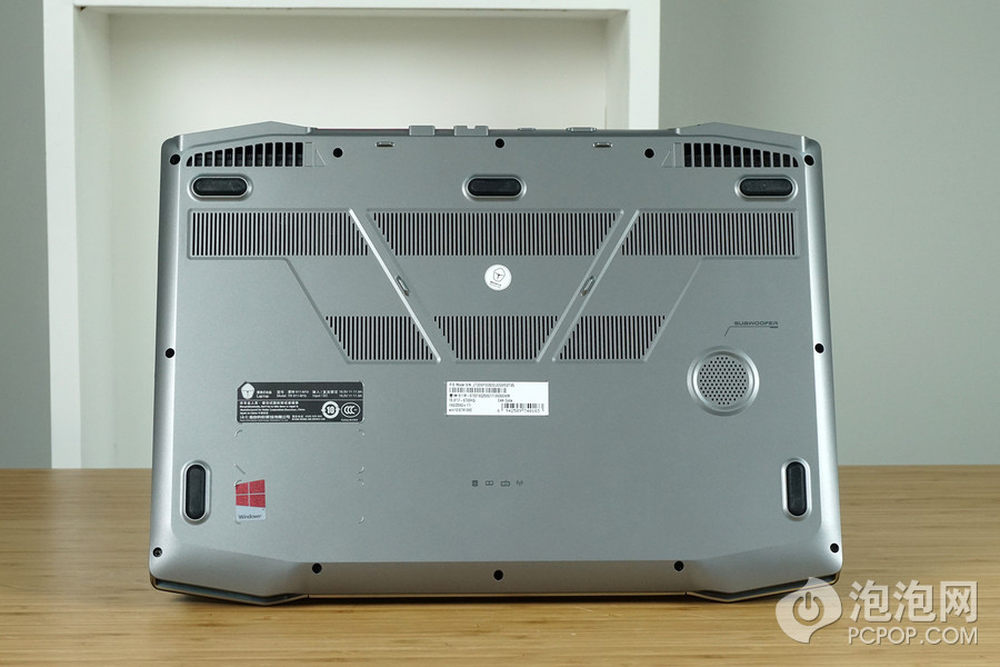

911M 铂金版的机身底壳没有设置隐藏的螺丝，首先拧下机身四周的12颗十字螺丝+中心圆形贴纸下方的螺丝，用撬棒沿着机身边缘即可撬开底壳。-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
4/27
911M 铂金版的内部就这样展现在我们的面前，接着进行拆解。-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
5/27

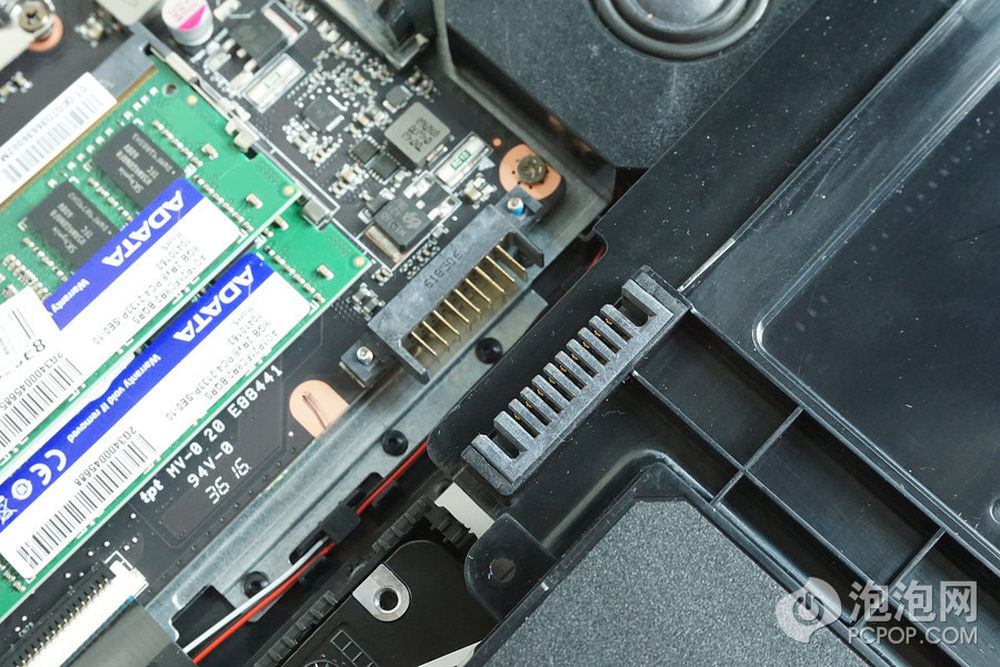

首先将电池拆开，与一般笔记本采用排线连接电池不同，雷神911M铂金版的电池是直接“插”到主板的，连接更稳定，供电效果更可靠，同时还能减少一根飞线。-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
6/27

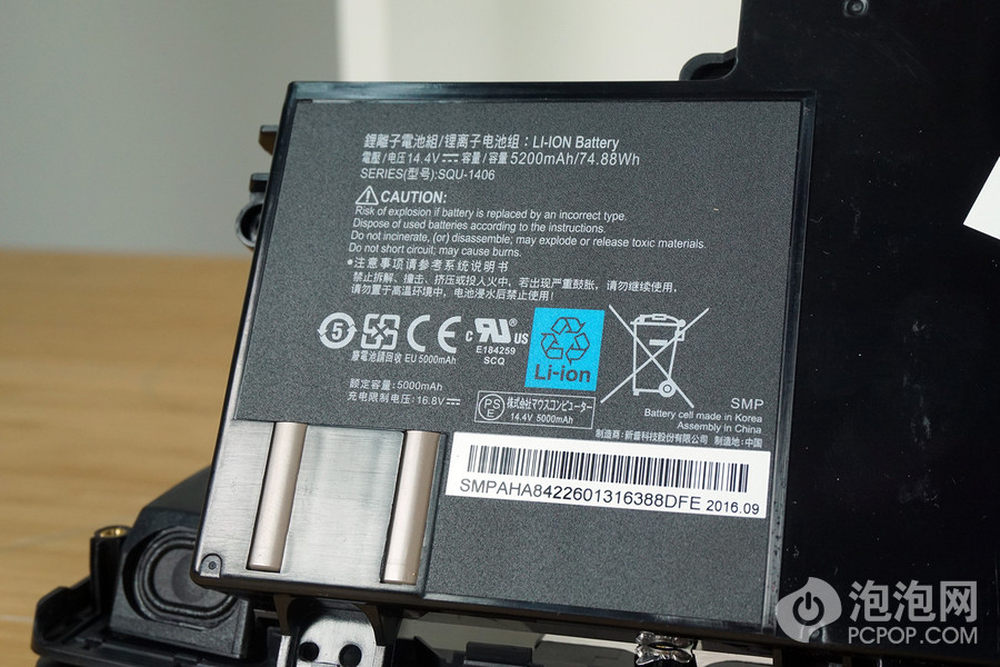

雷神911M铂金版采用了一块容量为 74.88Wh 的锂离子电池组，容量很可观。-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
7/27

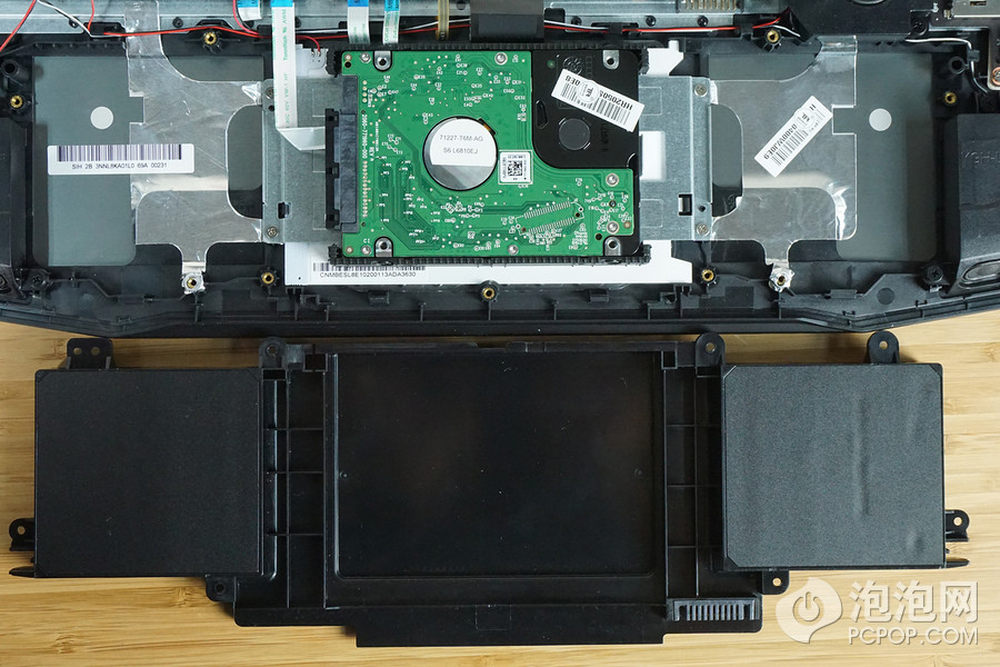

细心的朋友刚才可能发现找不到机械硬盘，实际上机械硬盘被巧妙地隐藏在电池模组下方，有效地利用了机身内部有限的空间。-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
8/27

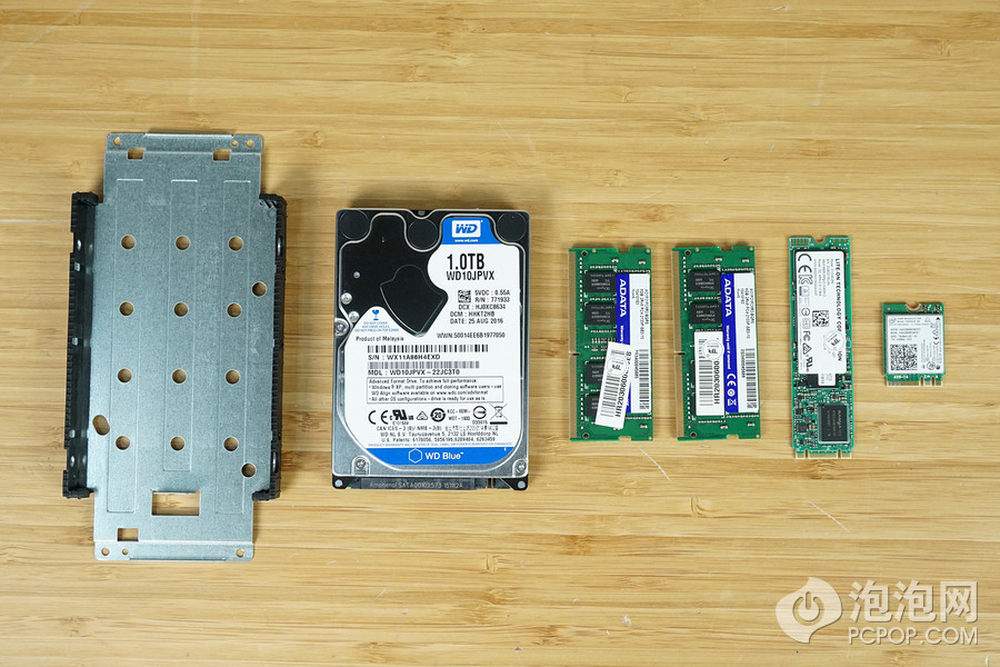

我们将主板上可以直接更换的组件放在一起和大家介绍，从左到右依次为：2.5英寸 9mm SATA3 机械硬盘，容量为1TB，供应商为西部数据，可自行更换；
两条由 ADATA 提供的 8GB DDR4 2133MHz 内存条，可自行更换；
来自 LITEON 的 256GB M.2 接口固态硬盘，可自行更换；由 Intel 提供的 7265N 无线网卡，可自行更换。
-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
9/27
接着我们拆卸主板，911M 铂金版的主板采用全黑化处理，比第一代911的绿色 PCB 版看起来更为精致。-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
10/27

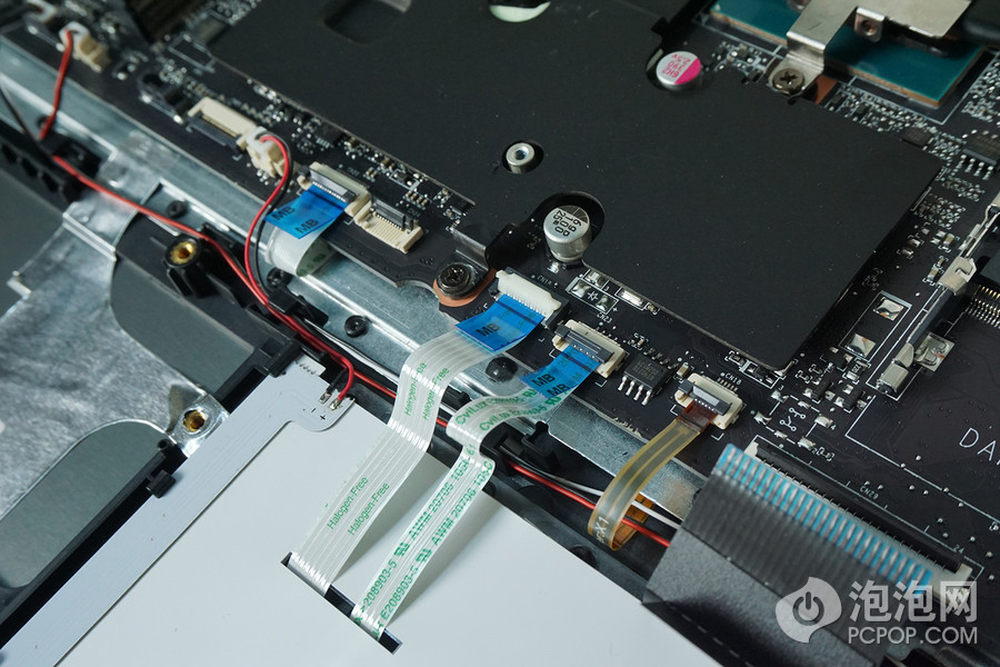

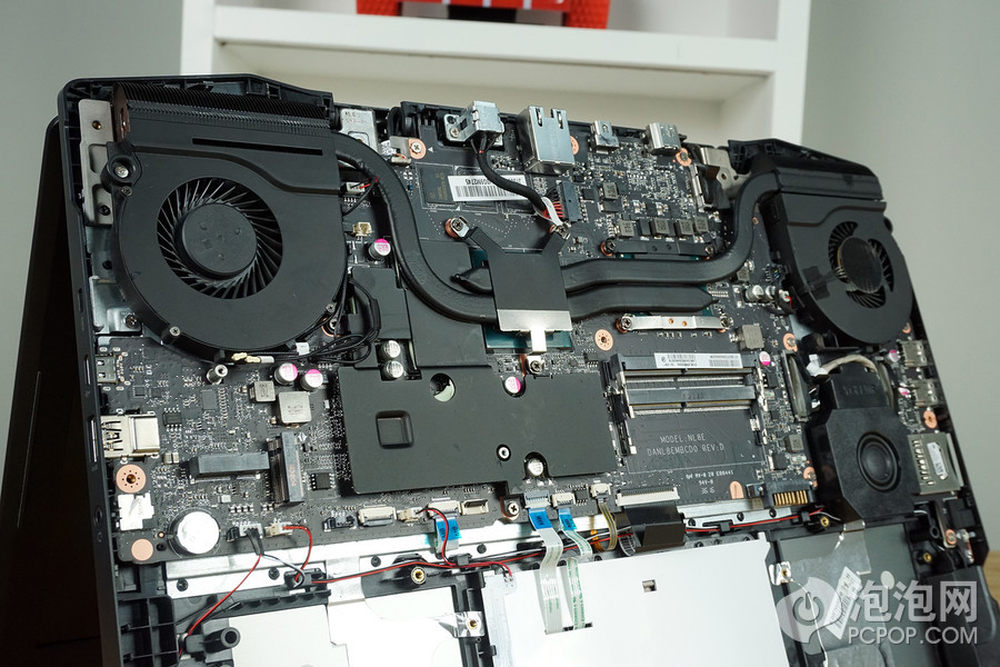

首先断开主板上的所有连接线。-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499

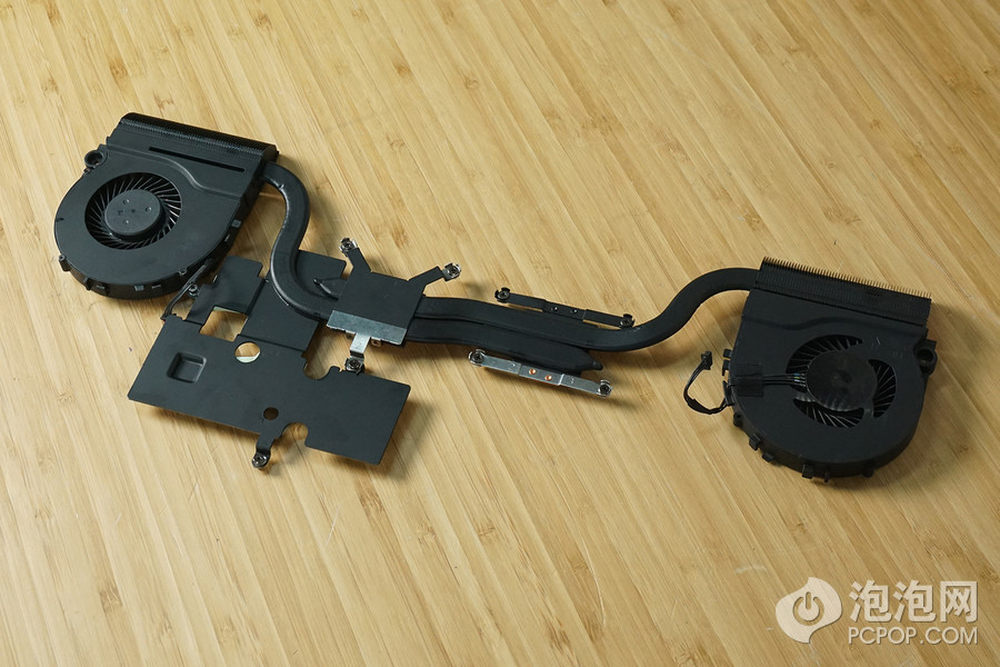

11/27

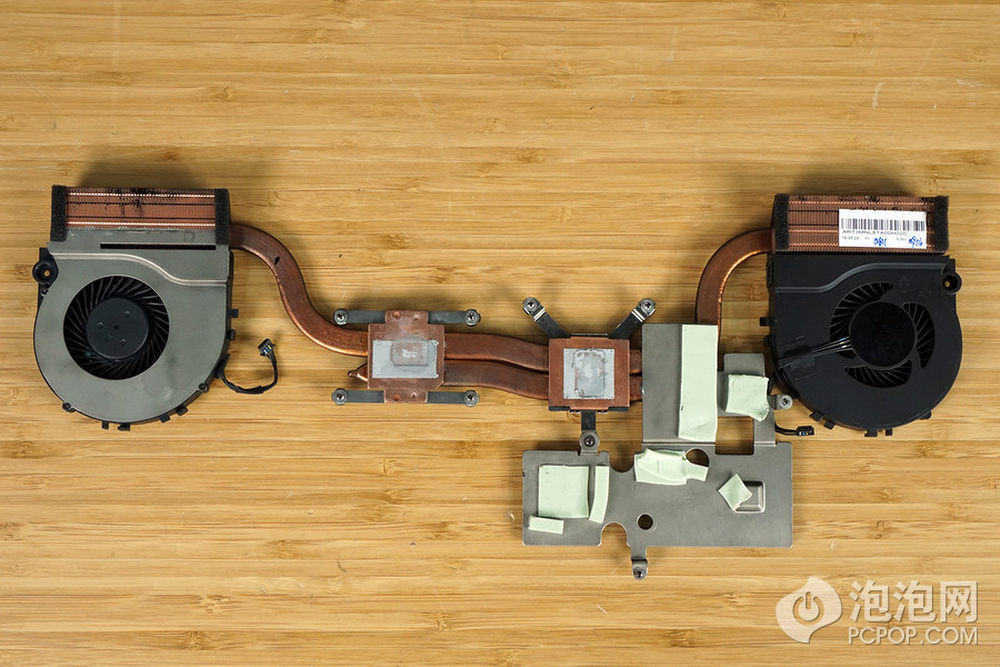

第一个拆下来的组件是散热模组，911M 铂金版采用双风扇双铜管的散热设计，散热器通体采用纯铜材质，覆盖了包括 CPU/GPU/供电相位/南桥芯片在内的所有发热大户。-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
12/27
散热模组的背面颜色比较多，不过不会影响散热效率，仅仅是看起来不够美观而已。供电相位和显存上方都有散热硅胶，保证散热效果。
-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
13/27

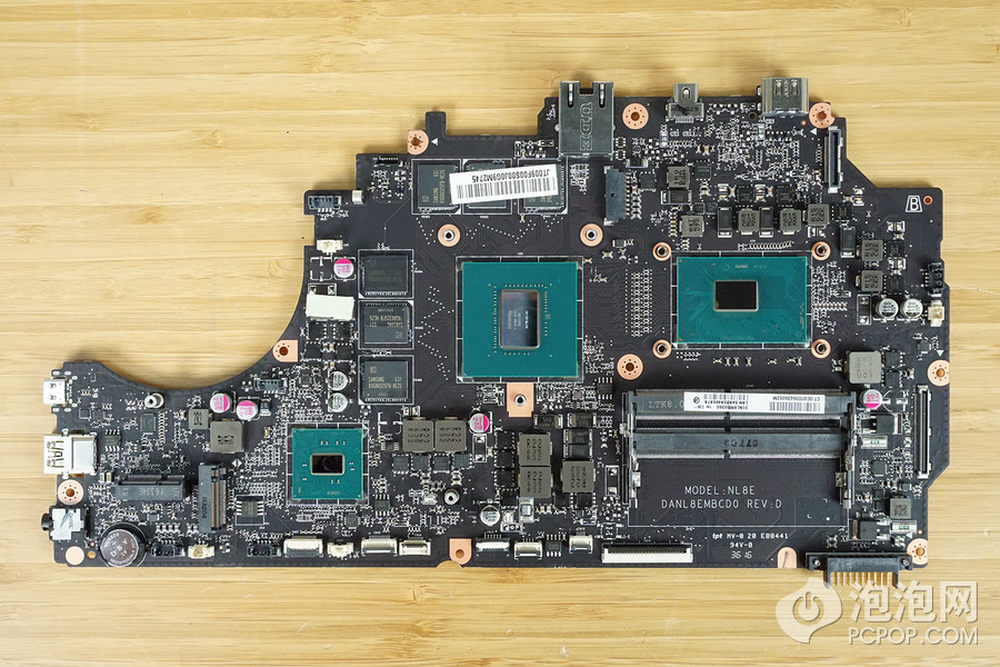

911M 铂金版的主板设计比较像一个梯形，不规则的形状与大部分笔记本相同。-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
14/27

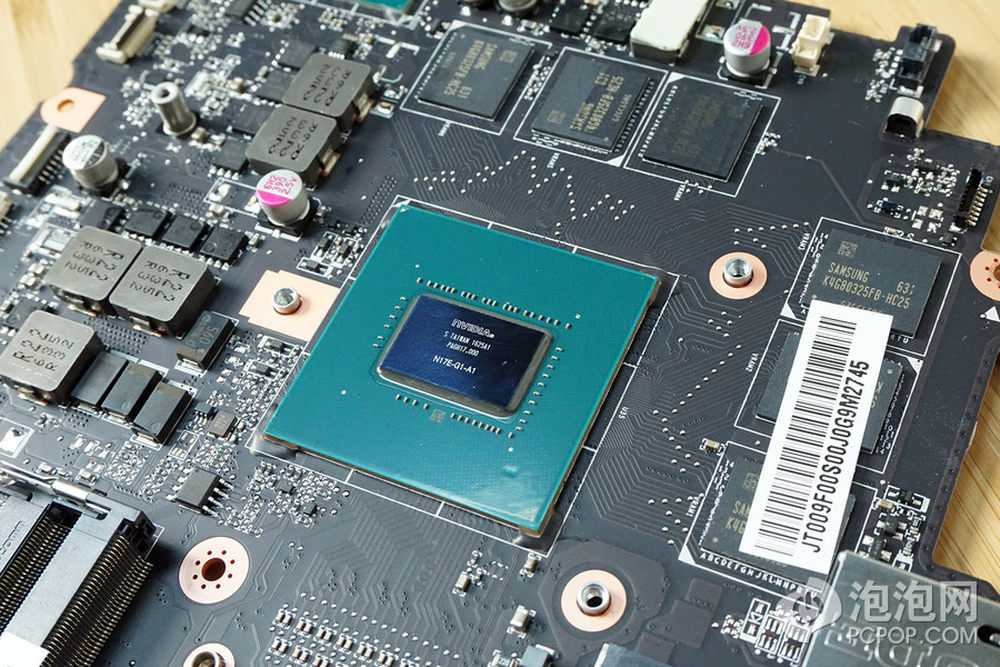

NVIDIA GeForce GTX 1060 芯片，芯片周围有六颗由三星提供的显存颗粒，单颗 1GB，共 6GB。-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
15/27

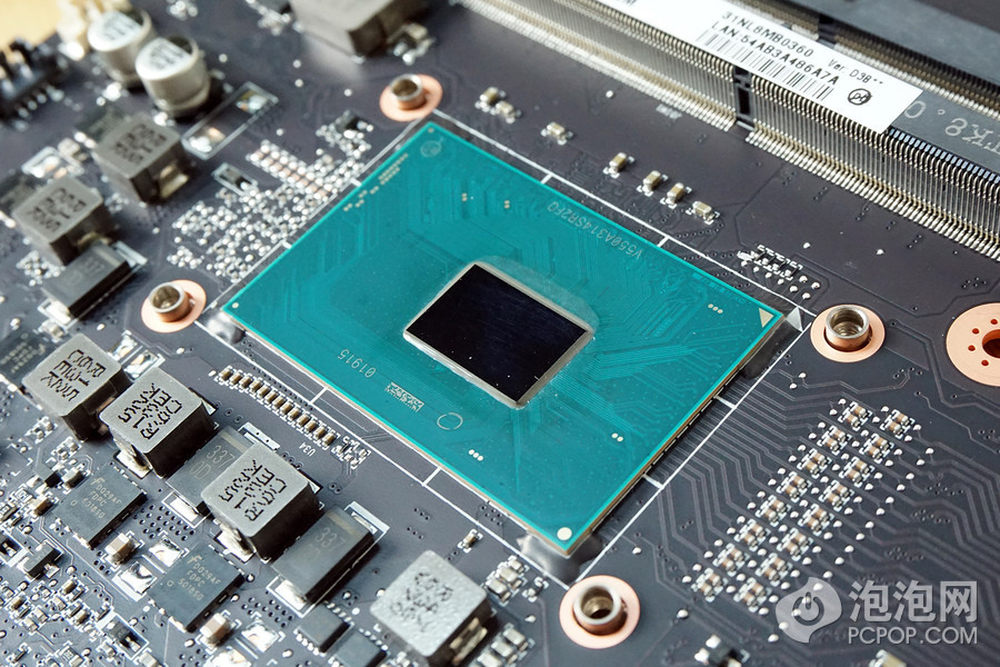

Intel Core i7-6700HQ 处理器。-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
16/27

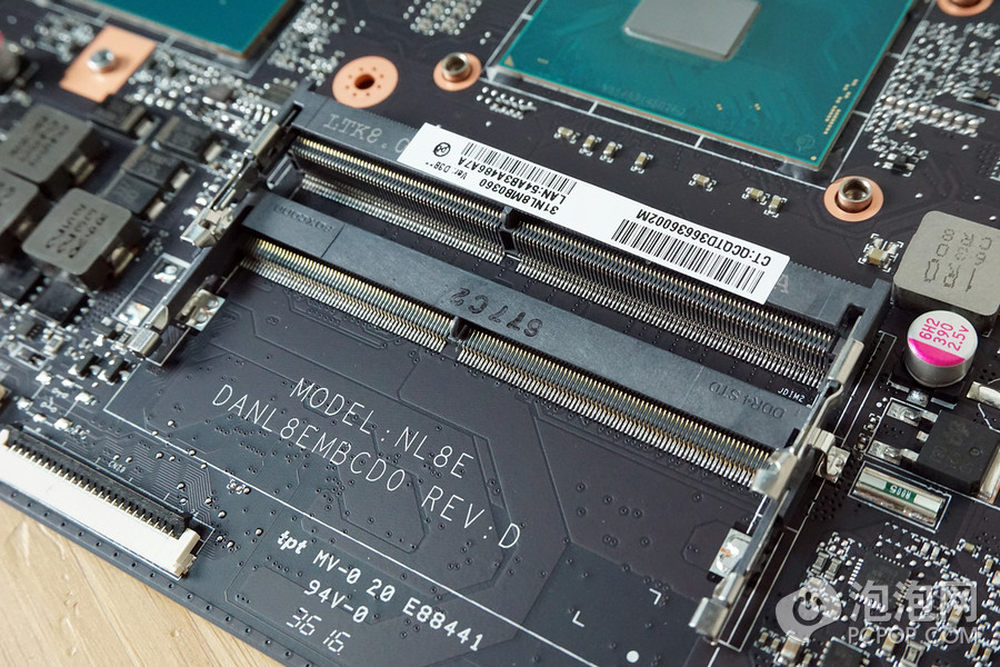

两个 DDR4 内存插槽。-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
17/27

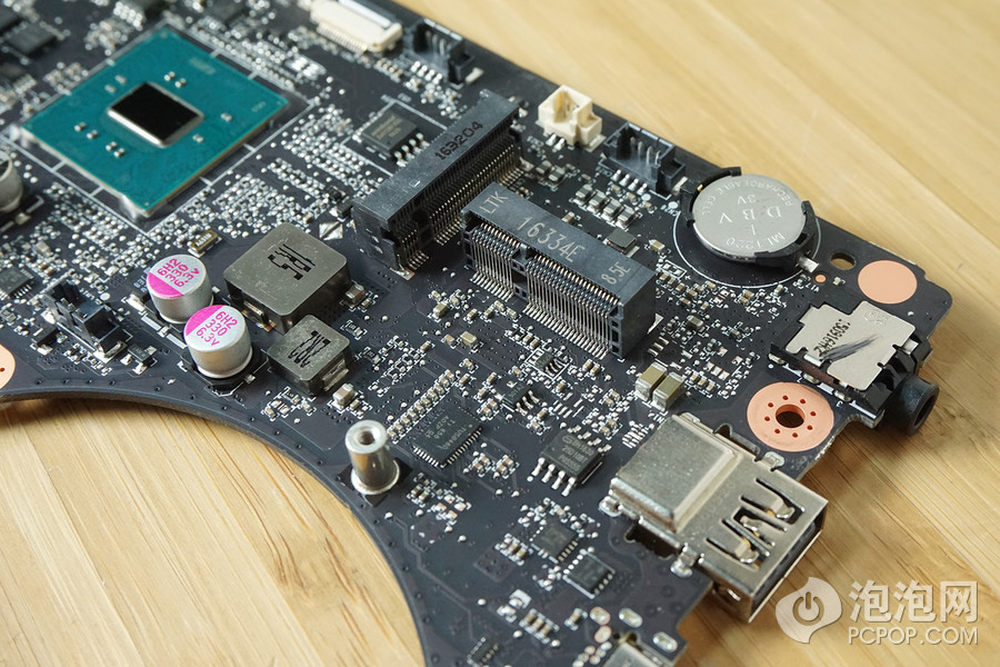

一个 M.2 硬盘插槽。-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
18/27
无线网卡用的 mini PCIe 插槽。-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
19/27

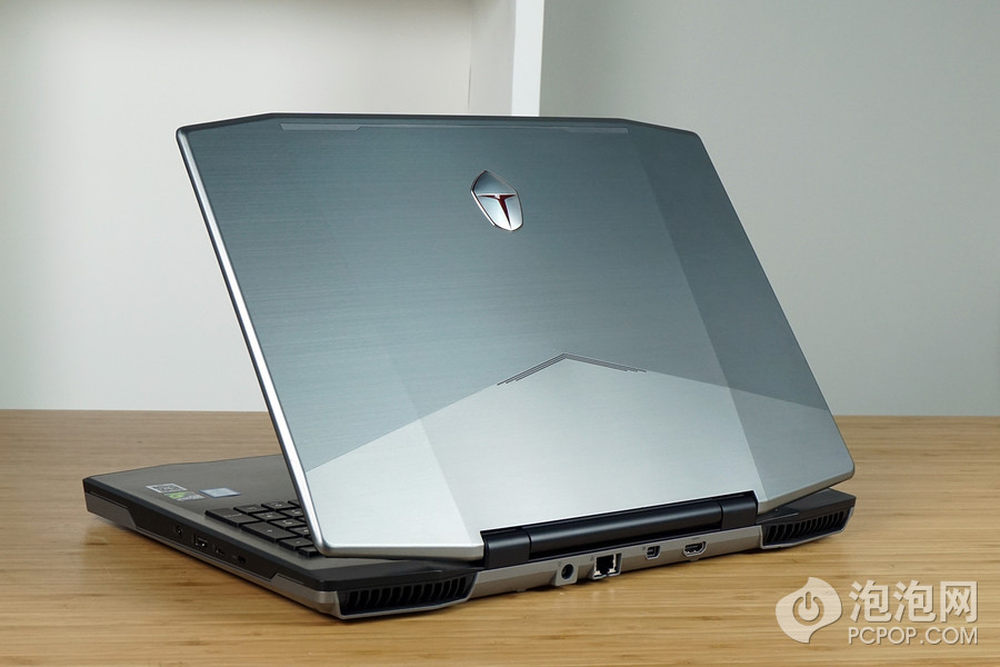

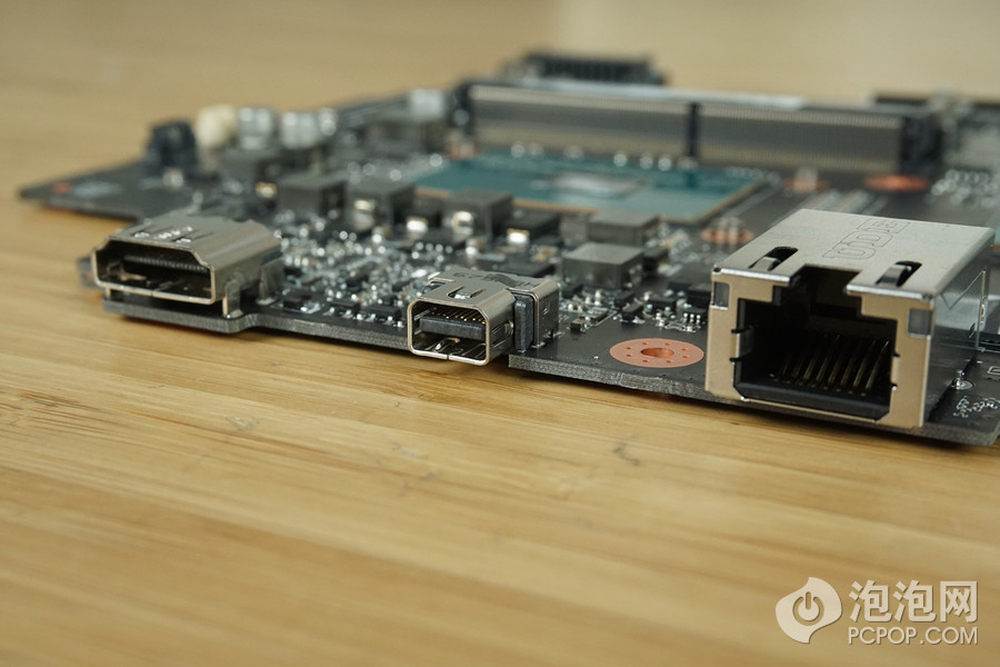

机身后侧的 RJ45 网络接口，mini DP 接口和 HDMI 接口。-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
20/27

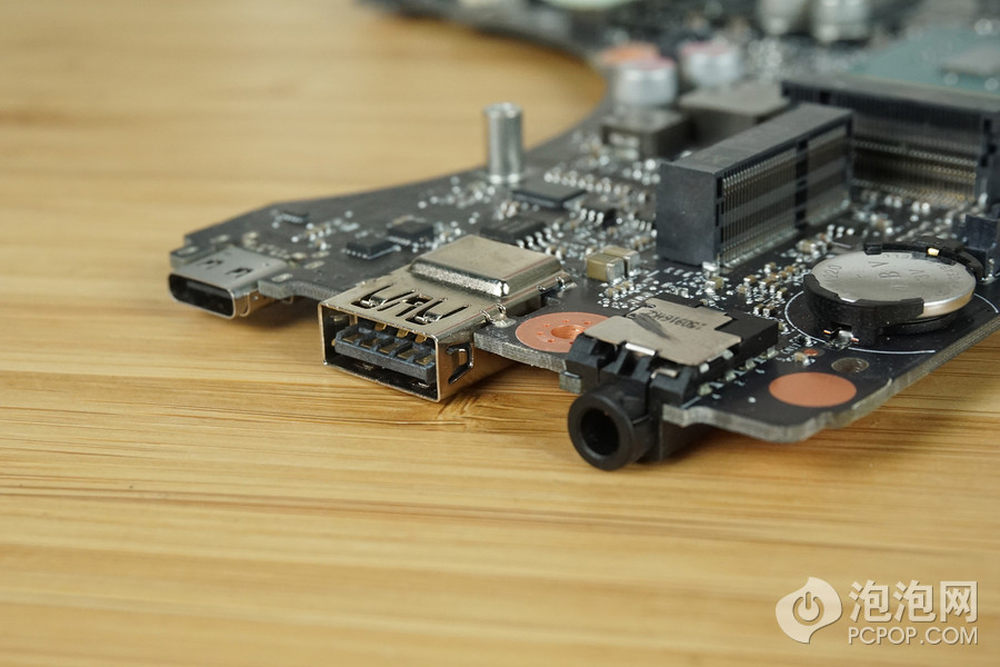

机身右侧的 耳机/麦克风二合一接口，USB 2.0 接口，USB Type-C 接口。-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
21/27

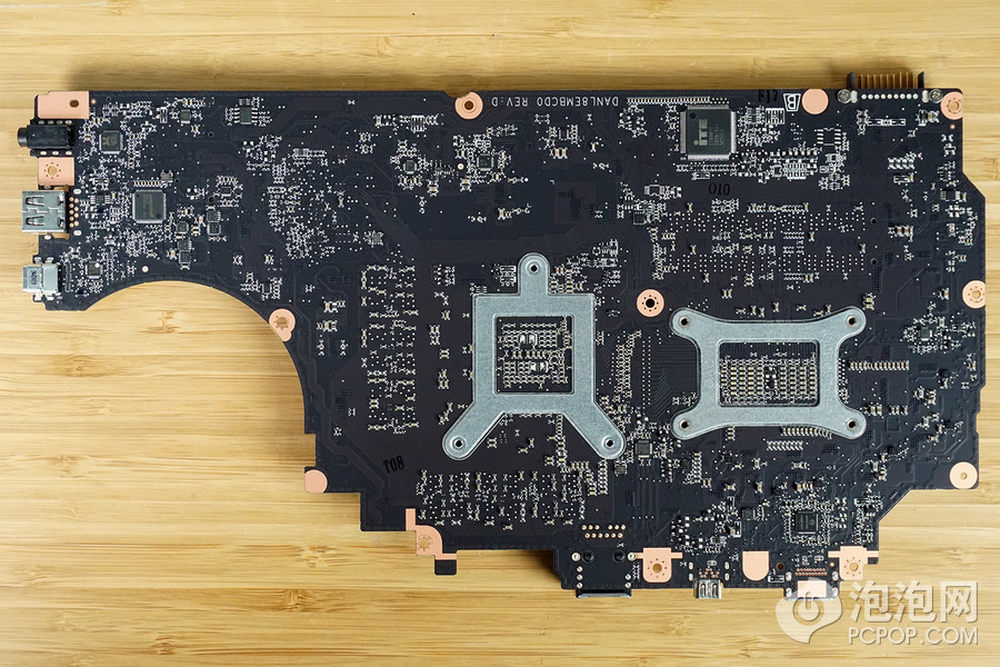

主板背面。-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
22/27

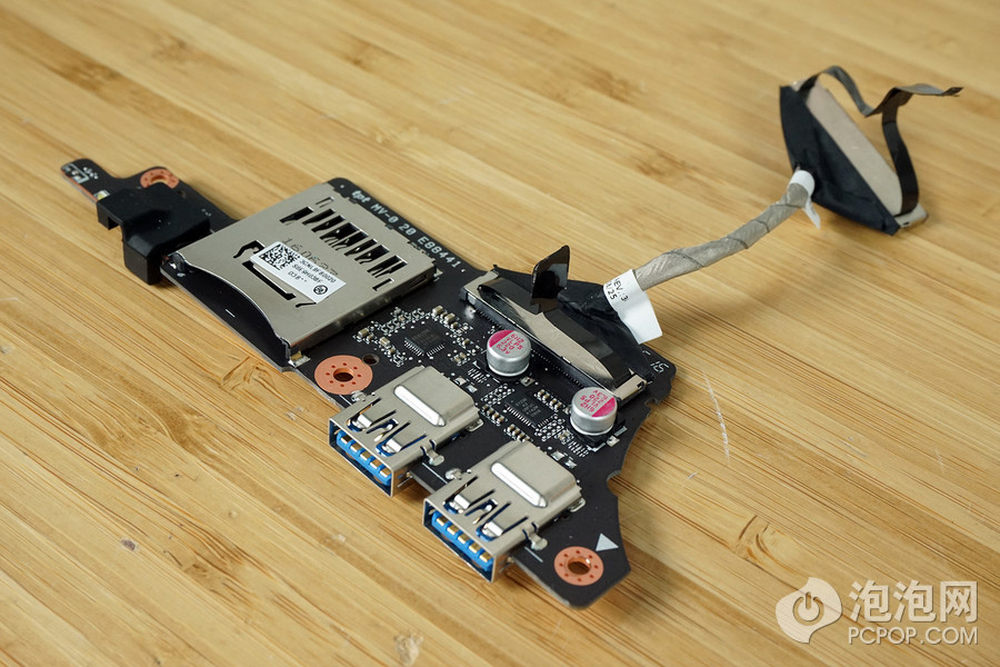

机身左侧的 I/O 板，上方有两个 USB 3.0 接口，一个 SD 读卡器。-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
23/27

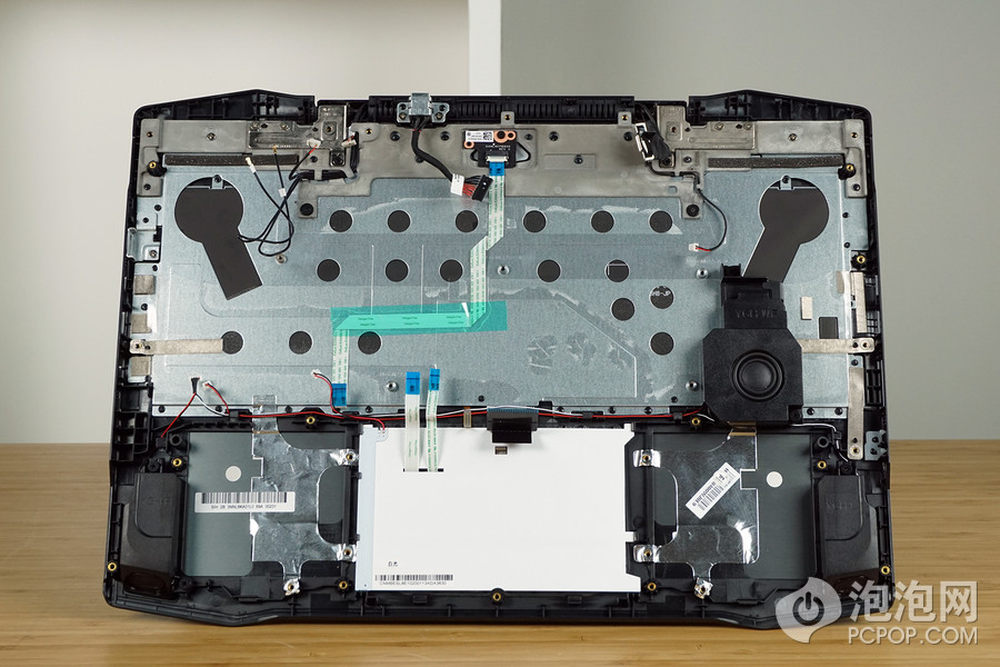

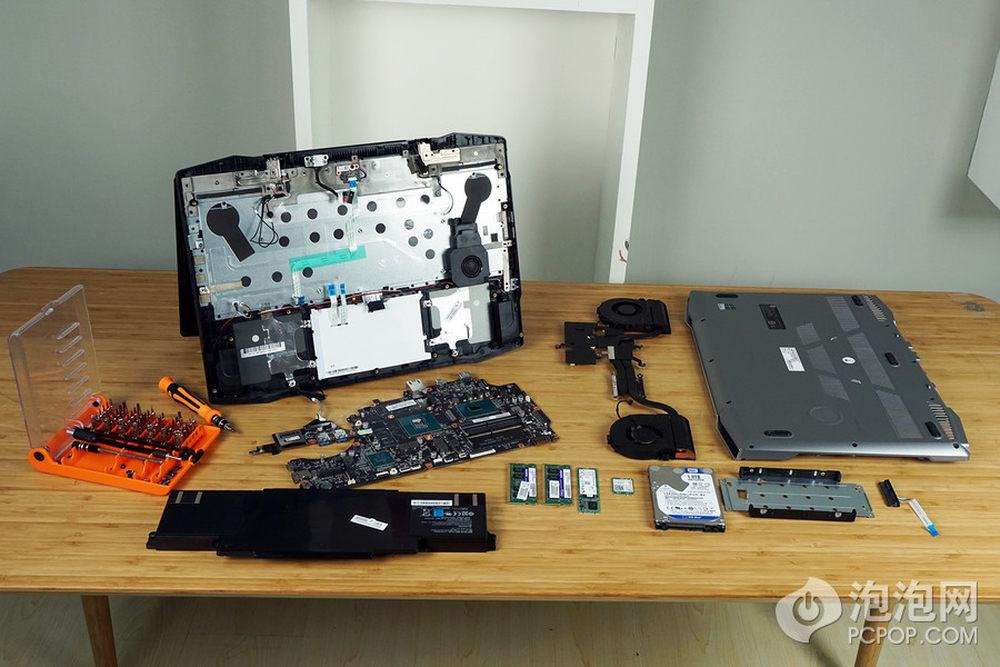

至此，我们已经将主板以及主板上方除了音箱之外所有的零件都拆了下来。-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
24/27
位于机身底部中心位置的低音炮。-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
25/27

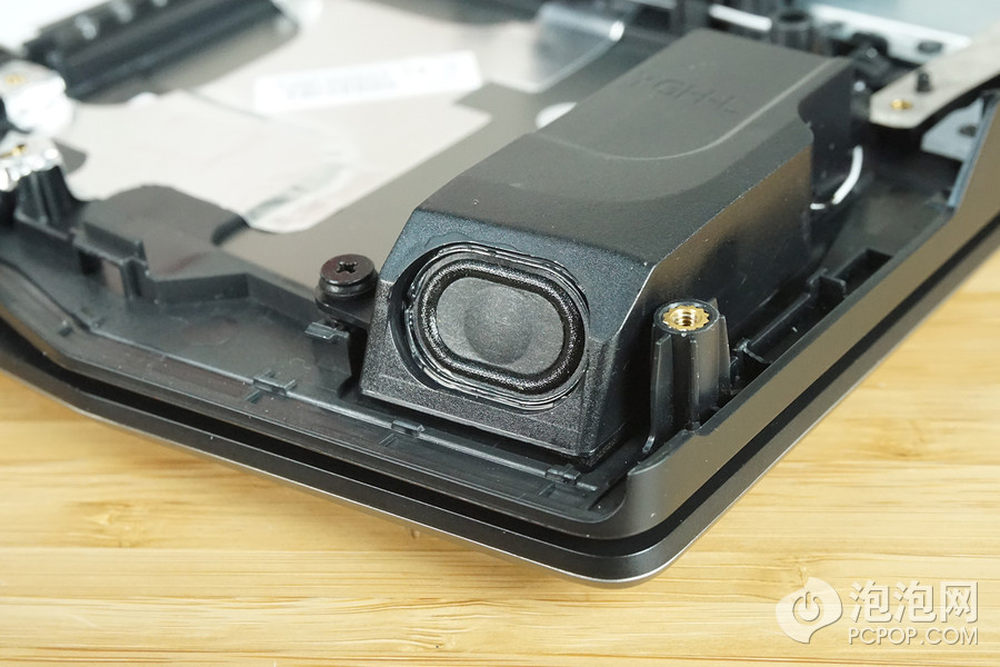

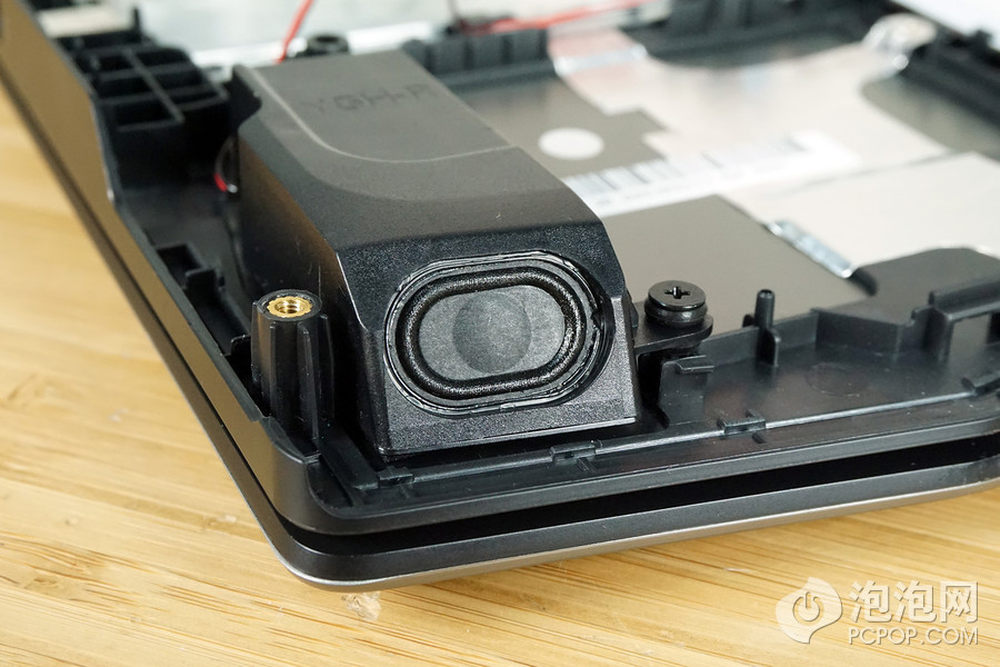

机身左侧的发声单元。-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
26/27
机身右侧的发声单元。-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
27/27
本次的拆解到这里已经接近尾声，通过拆解可以看出911M 铂金版的内部做工很扎实，并且最大限度地保证了后期的升级空间，相比第一代911，911M 铂金版的内部设计更加漂亮，全黑的主板看起来更加高端。目前该机已经在雷神天猫旗舰店正式开卖，售价8499元，现在下单还赠送雷神背包一个，感兴趣的话不要错过。-------------------------------------------------------------------------------------------------------------- 雷神天猫旗舰店：雷神911M 铂金版 参考价格：￥8499
