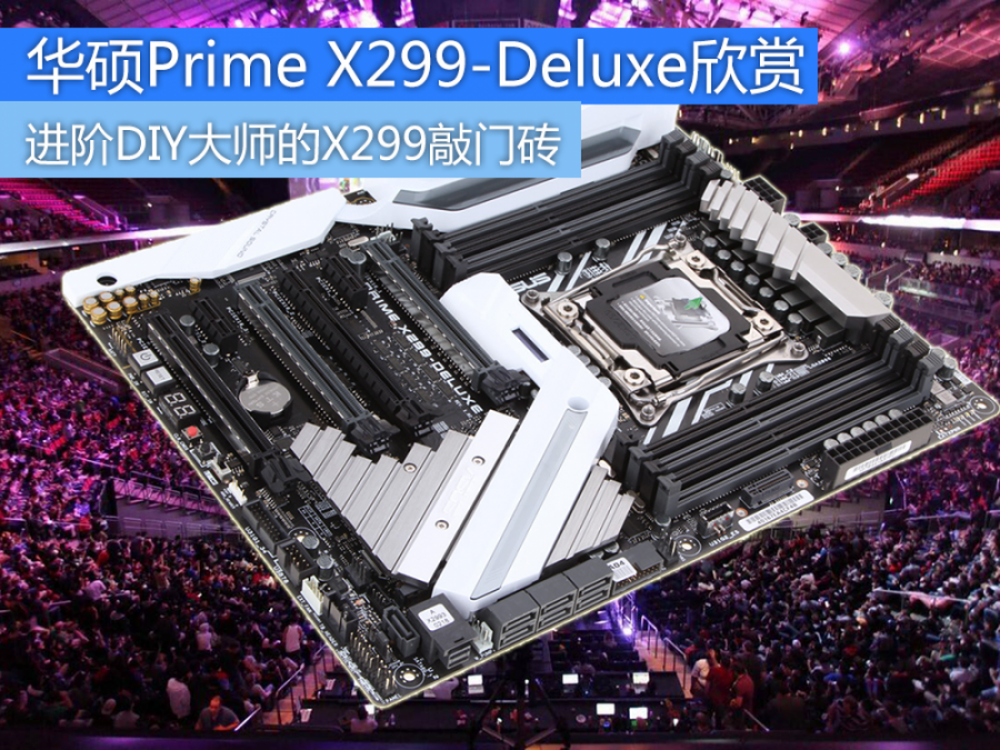

成为DIY大师的敲门砖 华硕Prime X299-Deluxe欣赏
1/22

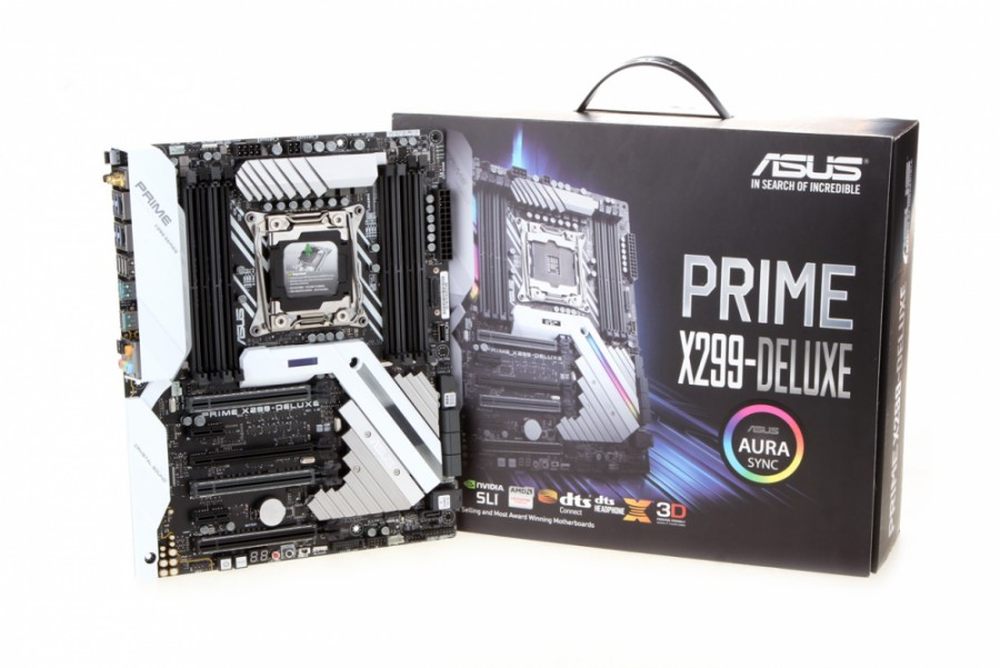

随着Intel X299芯片组的到来，华硕推出了包括ROG玩家国度、TUF特种部队以及Prime大师三个系列的共7款最强X299主板产品。为什么是最强？因为它们的设计都是按照玩家的需求而打造的。其中，用料考究、做工上乘的Prime X299-Deluxe，以LiveDash OLED系统状态显示屏和开放了SDK的AURA SYNC RGB灯光模块，成为用户打造X299平台的进阶敲门砖。一起来看看华硕Prime X299-Deluxe这款主板的细节，有怎样的设计吧。
2/22
华硕近年来推出的AURA SYNC神光同步技术，可以说是DIY界灯光的一枝独秀。基于RGB灯光的硬件，通过AURA SYNC就能实现可控的光效同步效果。在X299时代，华硕开放了AURA SYNC的SDK，让更多的品牌能够通过这个技术来与华硕主板组建炫丽的硬件平台。
3/22
传统的RGB LED灯带上的灯珠只能同时显示一种颜色，华硕Prime X299-Deluxe板载的ADD-HEADER接口能够让全新可编程的RGB LED灯带也加入到AURU SYNC系统中，实现每一颗灯珠都能自定义不同的颜色。
4/22

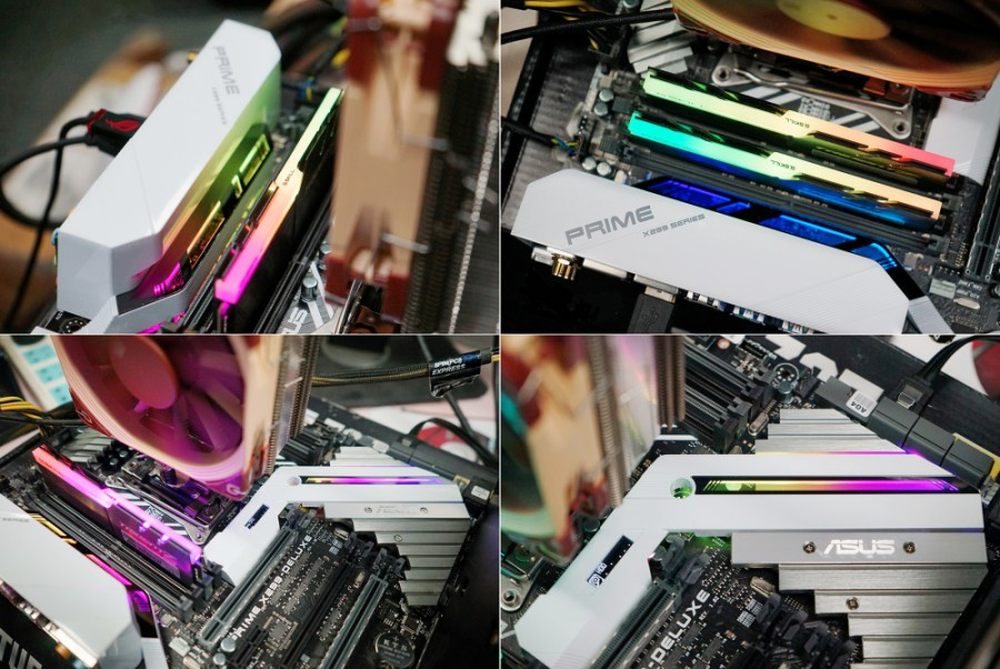

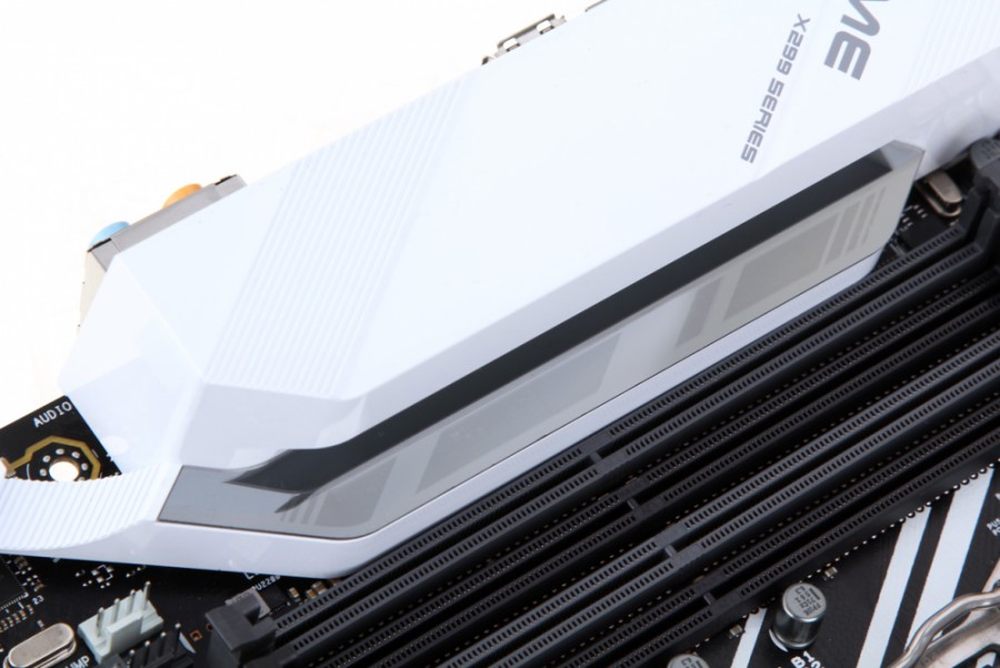

Prime X299-Deluxe主板的I/O接口保护罩和芯片组散热片处，都有支持AURA SYNC的RGB灯光模块，点亮之后的灯光效果如上图所示。
5/22

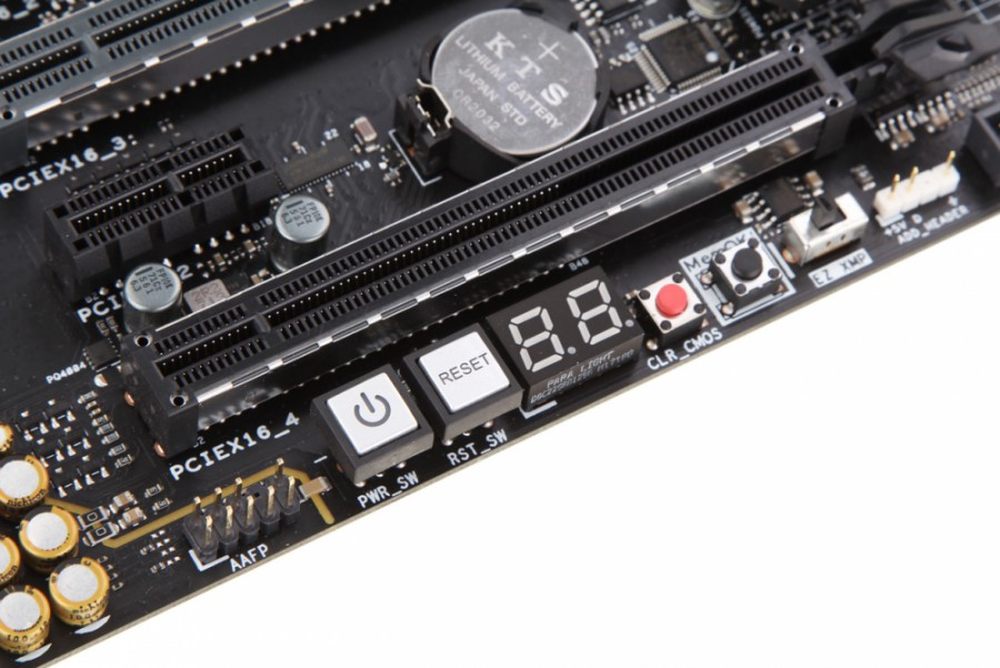

华硕Prime X299-Deluxe板载了开机、重启按钮、一键Memory OK按钮等实用功能，常见的Debug灯的功能我们就不再赘述了。为了能够给用户带来更加良好的超频交互以及硬件状态监测体验。
6/22

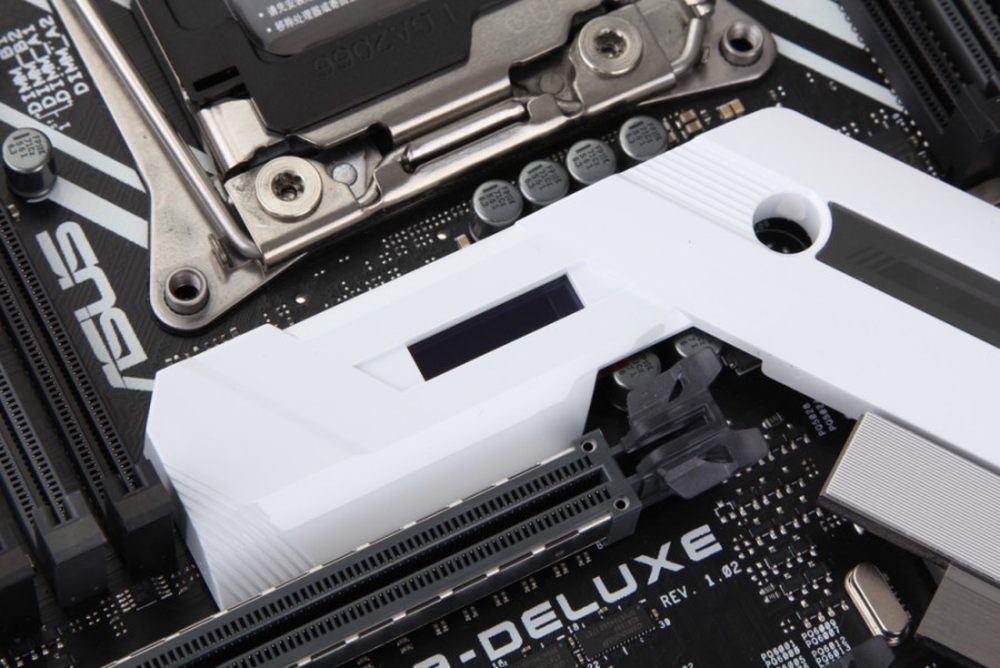

华硕Prime X299-Deluxe为提高用户交互体验的创新设计——liveDash OLED系统仪表盘。
7/22

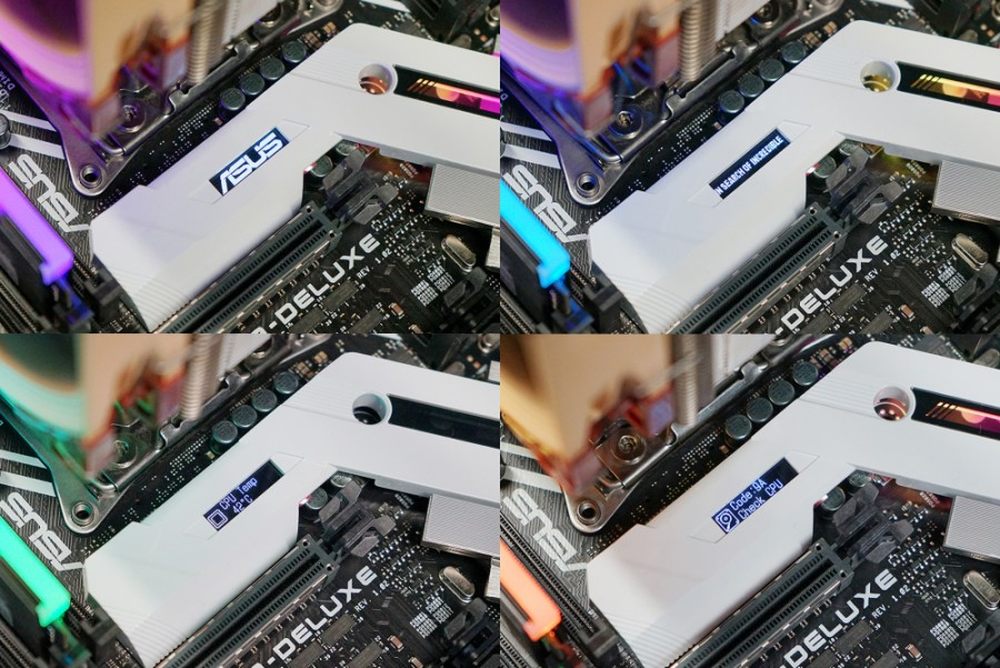

“ASUS，IN SEARCH OF INCREDIBLE”，华硕在主板功能创新上一直都是业界的领头羊。LiveDash的这个OLED显示屏可以根据用户的设定来显示信息，比如CPU温度、频率、风扇转速甚至报错信息都能提供出来。熟悉了之后，我们还能利用这个屏幕显示一些自己喜欢的图形。
8/22

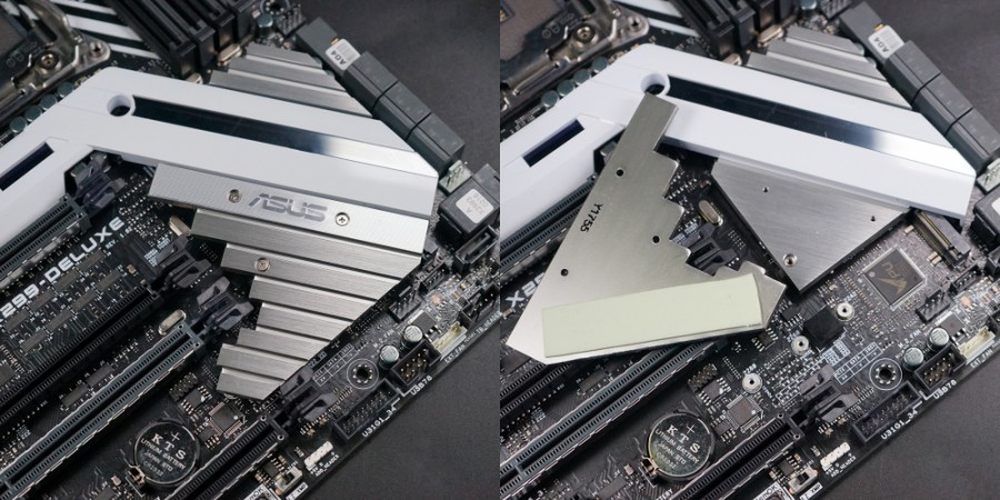

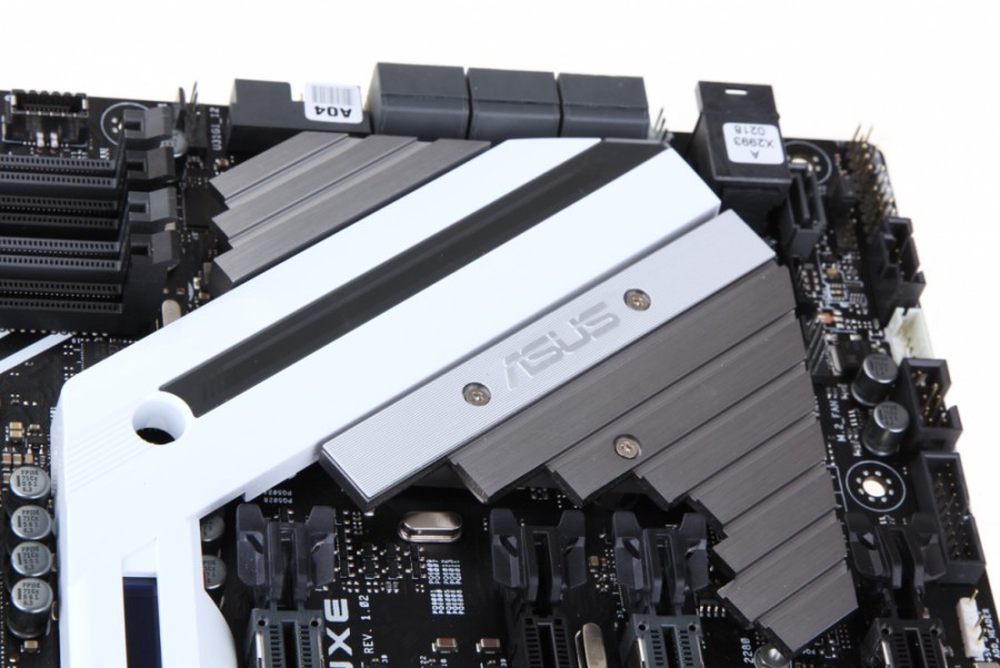

随着M.2接口SSD的性能与日俱增，其高性能带来的散热问题也考验着主板的设计。华硕Prime X299-Deluxe主板在芯片组下方的M.2接口处，设计了可拆卸的散热片，既美观又实用。
9/22

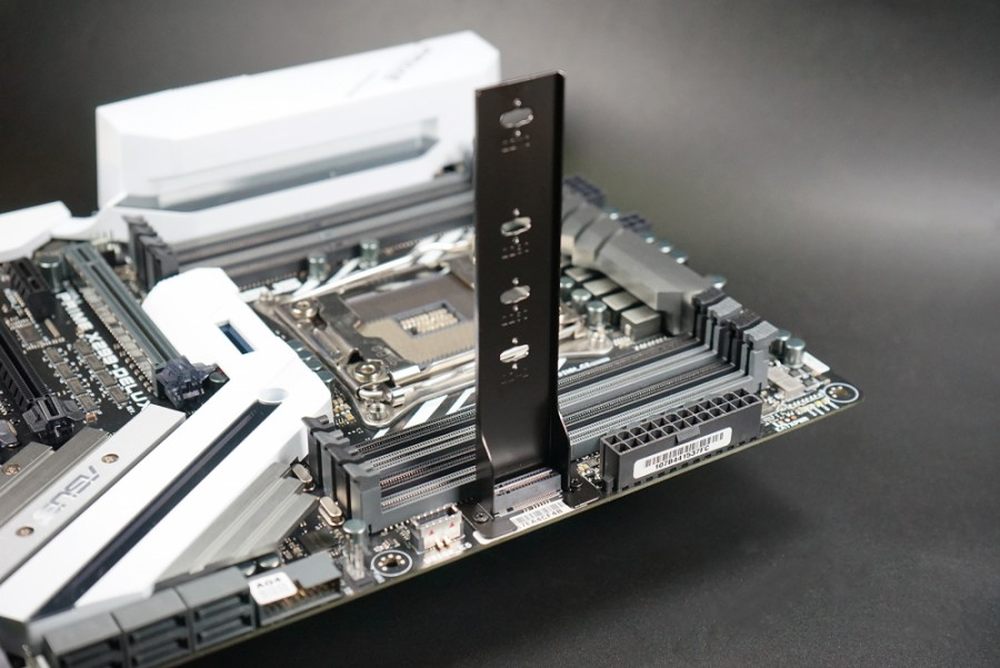

原本应该出现在CPU插槽下方的M.2 SSD接口，因为Prime X299-Deluxe LiveDash的存在不得不挪个地方了。在Prime X99-Deluxe上就使用的竖置M.2接口设计，在这一代产品中得到了物尽其用的传承。竖置的M.2接口可以支持80cm规格的M.2设备，同样是走PCIe 3.0通道，速度可达32Gbps。
10/22

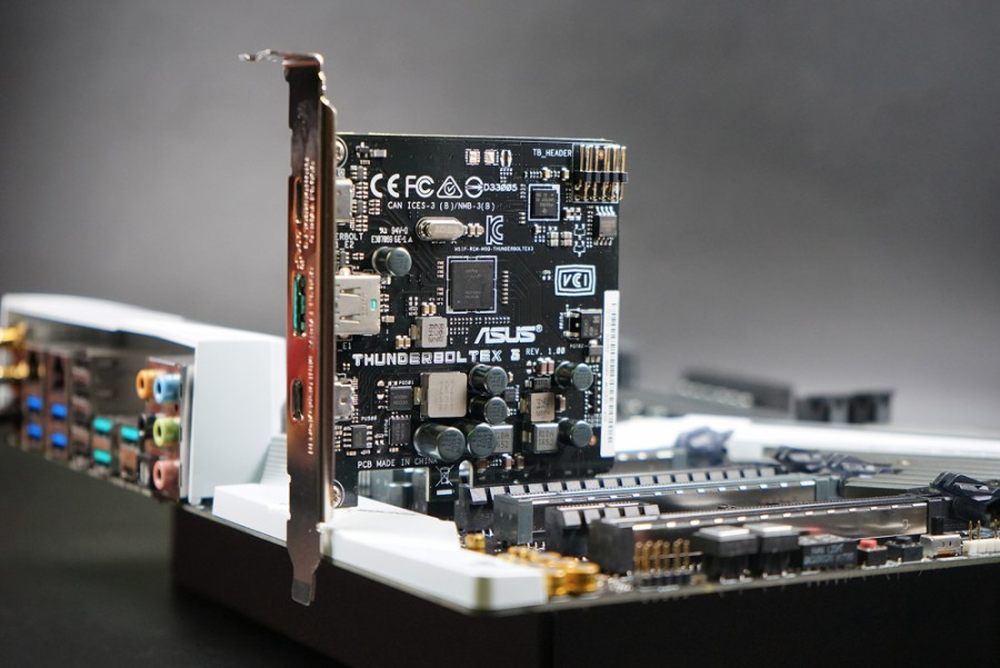

这是ThunderboltEX 3拓展卡，PCIe x4规格的接口还需要再通过TB_HEADER接口与主板相连。这块ThunderboltEX 3拓展卡，具有一个Mini DisplayPort视频口、一个USB 3.1接口以及USB 3.1 Type C形式的Thunderbolt 3接口。速度可达40Gb/s，同时也支持36W快速充电功能。
11/22

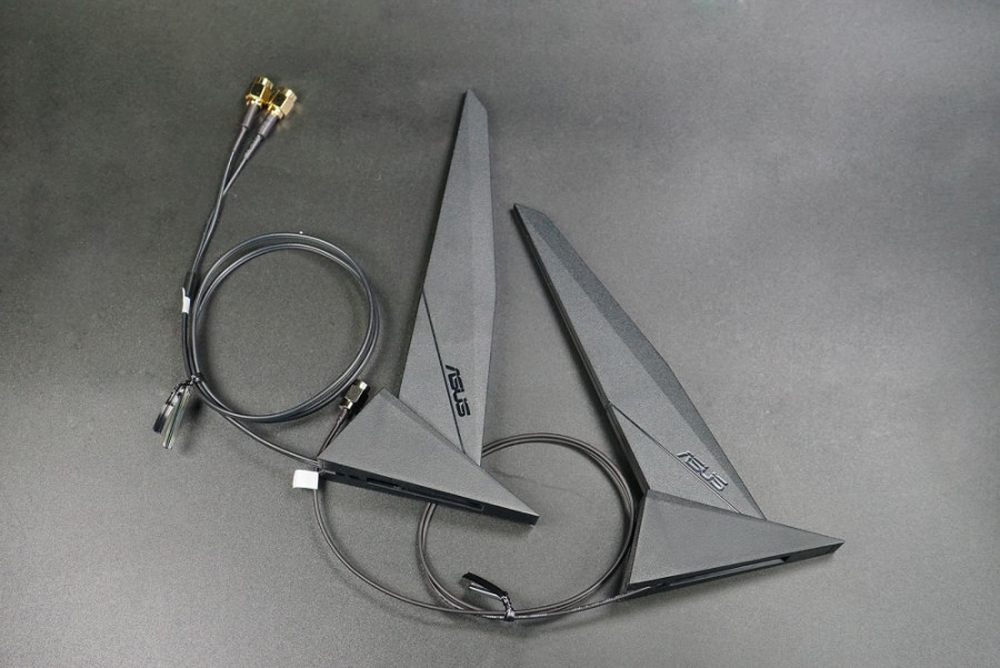

双接口的是ASUS 2T2R双频Wi-Fi天线， 兼容于Wi-Fi 802.11a/b/g/n/ac。单接口的是华硕WiGig 802.11ad移动天线，WiGig（Wireless Gigabit，无线千兆比特）是一种更快的短距离无线技术，可用于在家中快速传输大型文件。
12/22

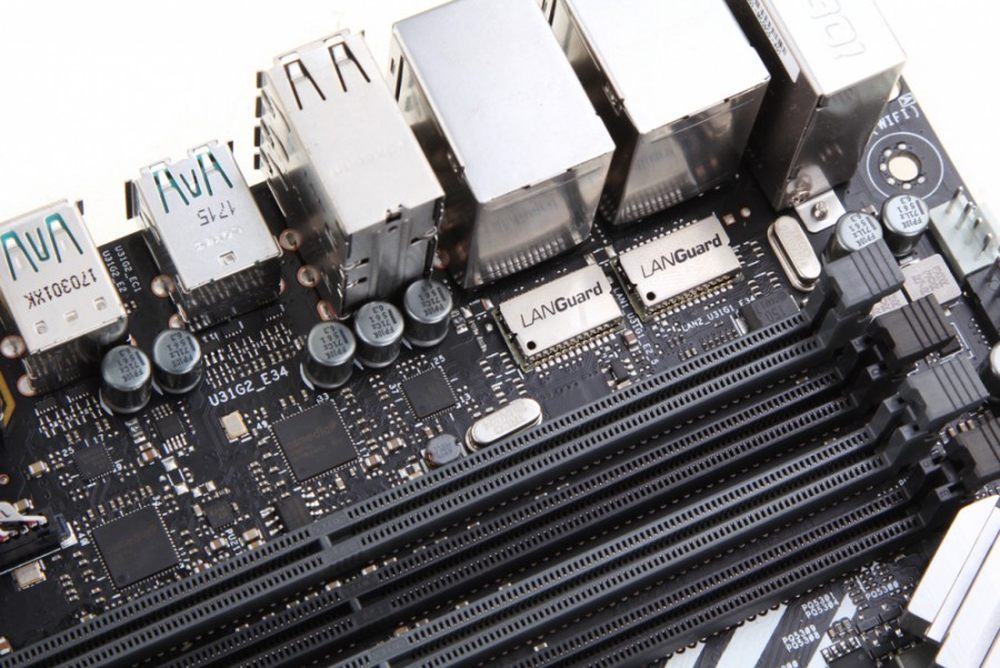

Prime X299-Deluxe主板的网络部分也有能够提升用户体验的专有设计。Prime X299-Deluxe配备了具有LANGuard保护设计的双英特尔千兆网卡，不仅提供了更快、更顺畅的游戏速度，同时也保障了高速网络的稳定性。
13/22

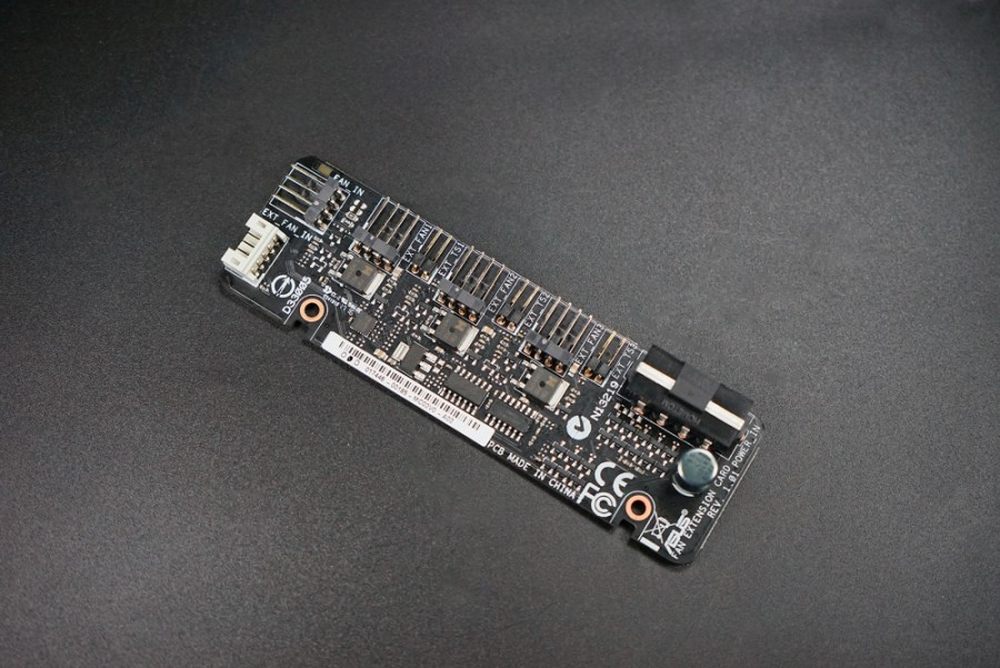

Fan Extension Card智能风扇控制扩展卡，同样是出现在X99时代的产品。它安装在光驱位，通过大4pin供电可以额外提供3个风扇接口和温度测量点，对于精准把控机箱内温度、噪音有绝佳功效。除此之外，风扇接口位置的集中对理线也提供了一些便利。
14/22
虽然是Prime大师系列的主板，但是华硕为Prime X299-Deluxe配备的2-Way、3-Way显卡SLI桥接器都是采用的ROG涂装修饰。玩家们在选购高端显卡的时候，出于品牌、AURA SYNC灯效体系一般也都会优先考虑ROG Strix的显卡，所以Prime X299-Deluxe的显卡SLI桥接器的样式没有一点问题。
15/22

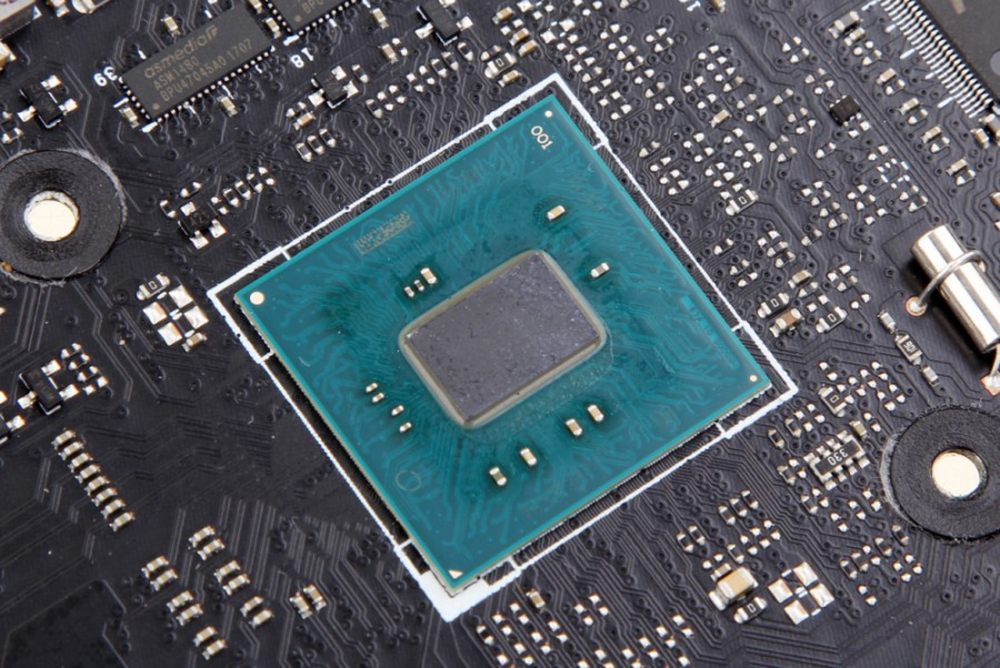

来看一看X299芯片组的真容，最大的特点就是PCIe通道数增加了不少。
16/22

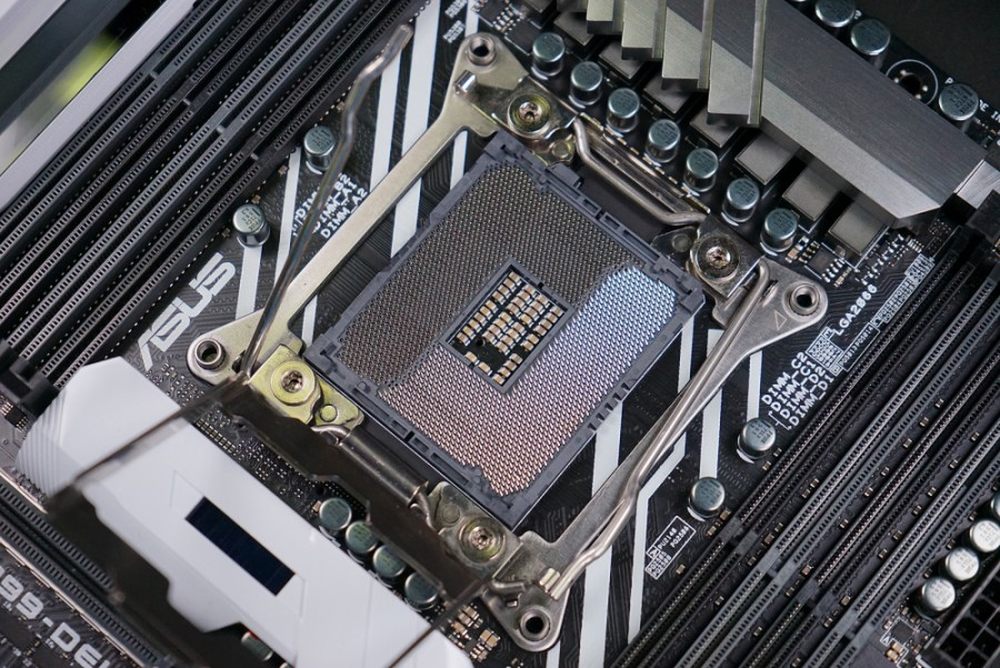

X299主板专有的LGA 2066 CPU插槽，不论是物理规格还是来自芯片组的原因，LGA 2011接口的CPU是一律都不支持了。
17/22
Prime X299-Deluxe采用八相DIGI+数字供电，元件的选用依然是高品质的粉末化超合金电感、10K黑金电容和NexFET晶体管。从CPU供电方面来看，Prime X299-Deluxe与Prime X99-Deluxe保持了高度的一致，说明性能增进的酷睿X-Series处理器在TDP方面的控制设计做到十分到位。
18/22
八个DDR4内存插槽，支持最高4133+ MHz的频率和四通道128GB的内存规格。需要注意的是，如果你是用的是四核心的酷睿X-Series处理器，那么就只能用到由四个DIMM插槽组成的双通道64GB内存规格了。
19/22
拓展插槽部分有四个PCI-E x16长度的插槽，其中三个具有SafeSlot固定设计能够支持3-Way显卡交火。支持显卡的PCI-E插槽从上到下依次是x16、x16、x8规格的，华硕Prime X299-Deluxe随主板附赠了2-Way、3-Way显卡SLI桥接器。
20/22

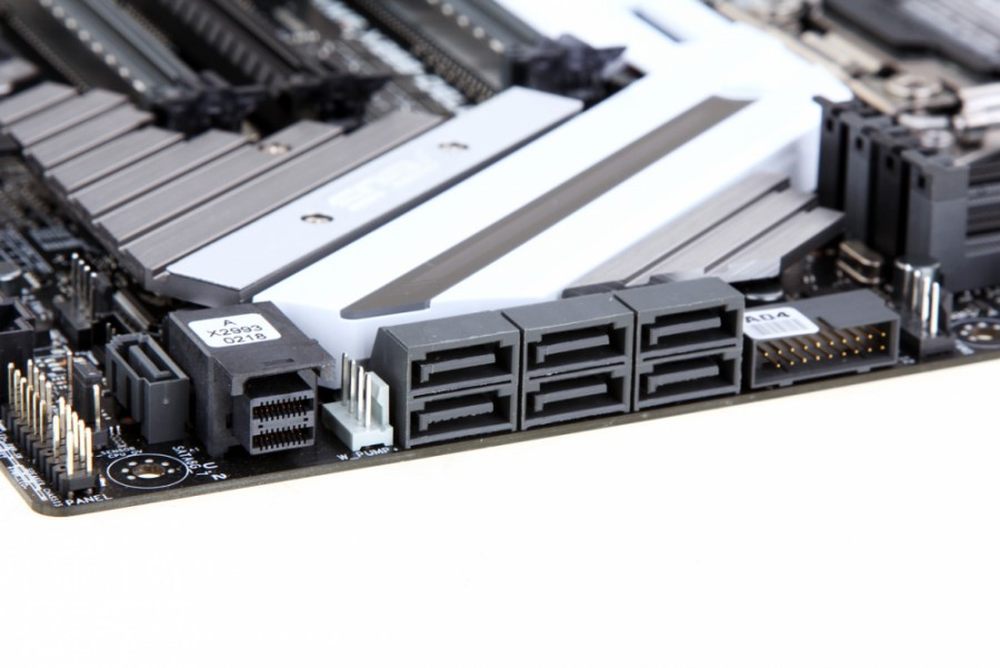

Prime X299-Deluxe的板载SATA III接口共有七个，走PCIe通道32Gbps的M.2接口有两个，同样高速的U.2接口依然保留了。为什么说U.2接口是依然保留的？出于硬件兼容性的考虑，像华硕Prime X299-Deluxe这样主流的主板一定会考虑到小众用户的使用需求，留下了U.2接口。在M.2接口SSD的体积和性能优势更加凸显的今天，U.2接口的SSD市占比已经小到基本看不到了。
21/22

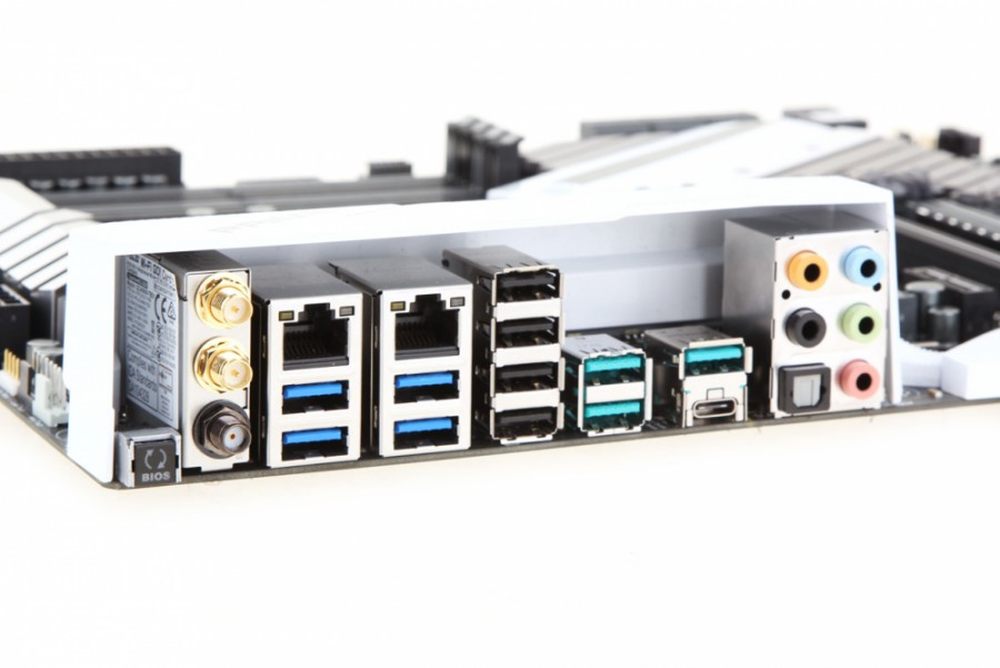

I/O接口方面，Prime X299-Deluxe设计了一个USB BIOS一键更新按钮，Wi-Fi 802.1ad(WiGig) + 2T2R天线接口，两个Intel千兆网卡的LAN接口，四个USB 3.0、四个USB 2.0以及四个USB 3.1接口（3个Type-A和1个Type-C），还有一组支持7.1声道输出的音频接口。
22/22
华硕Prime X299-Deluxe主板拥有LiveDash OLED 系统仪表盘，透过OLED 显示屏可自定义显示许多信息；附赠雷电3扩展卡，可提供高达40Gb/s的带宽；Prime X299-Deluxe主板还支持Intel VROC技术；华硕开放了AURA SYNC的SDK，Prime X299-Deluxe主板的I/O接口保护罩和芯片组散热片处的RGB灯光模块，配合以后越来越多的AURA SYNC硬件，就能让用户打造专属于自己的炫光硬件平台了。
