荣耀Magic2拆解:蝶式五轨滑屏 + 前后六摄
1/34
刚刚发布不久的荣耀Magic2有着独特的机械构造,内部的硬件丰富且精密,比如蝶式五轨滑屏结构和前后6颗摄像头等。所以,现在咱们就来拆一台荣耀Magic2,一探究竟。
2/34
首先关机,再取出SIM卡卡槽,方便接下来的拆解。
3/34
准备工作完成后,加热软化背板内侧周围的胶后,配合吸盘和翘片把机身、背板分离。分离前建议大家滑开屏幕,在露出前置摄像头的位置发力,避免扯掉滑轨结构。
4/34
分离背板后,手机内部构造初见端倪。左边背板内部有着大面积石墨片,增强了手机散热。
5/34
背板内侧特写,后置相机模组的四个圆形开孔很是显眼。
6/34

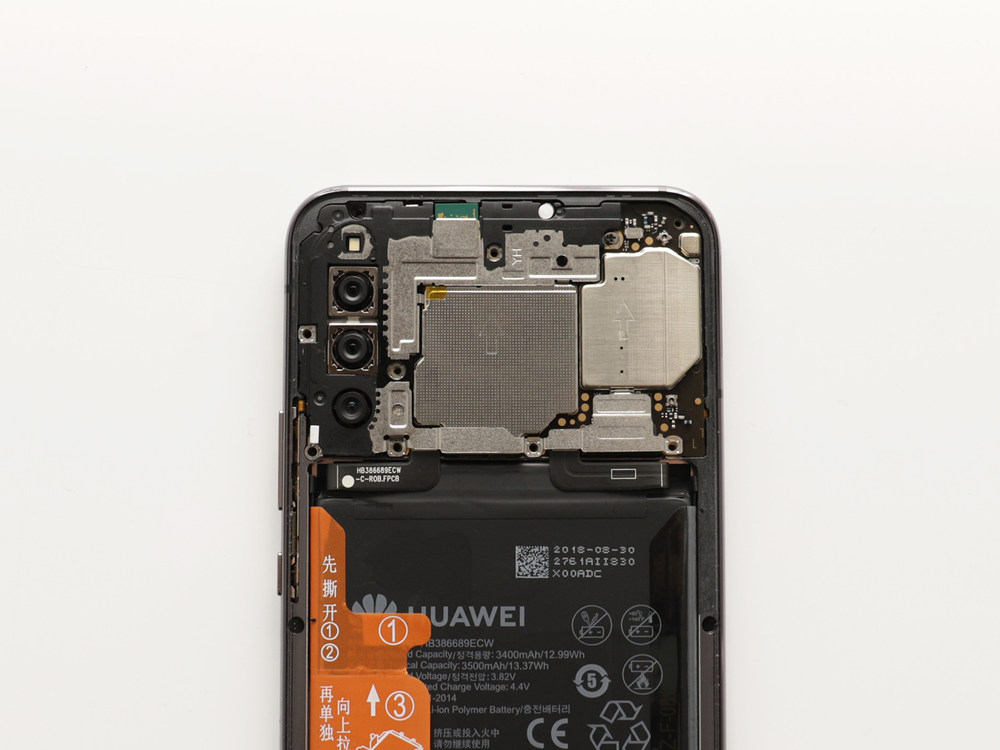

现在,咱们可以看到三颗后置摄像头、被金属片覆盖的主板和电池。
7/34
手机内部布局十分紧凑整洁。
8/34
拧下螺丝,去下主板最外层的盖片。拧螺丝时注意螺丝不要弄丢,不要弄混(荣耀Magic2一共有两种规格的螺丝)。
9/34
捏住标签,慢慢取下电池,注意发力角度,尽量避免电池变形。
10/34
荣耀Magic2的锂离子聚合物电池容量3500mAh,支持最大功率40W的快充,可以15分钟充50%%,30分钟充80%%。需要注意的是,一般手机电池只有一根排线,但荣耀Magic2的电池有两根排线。
11/34

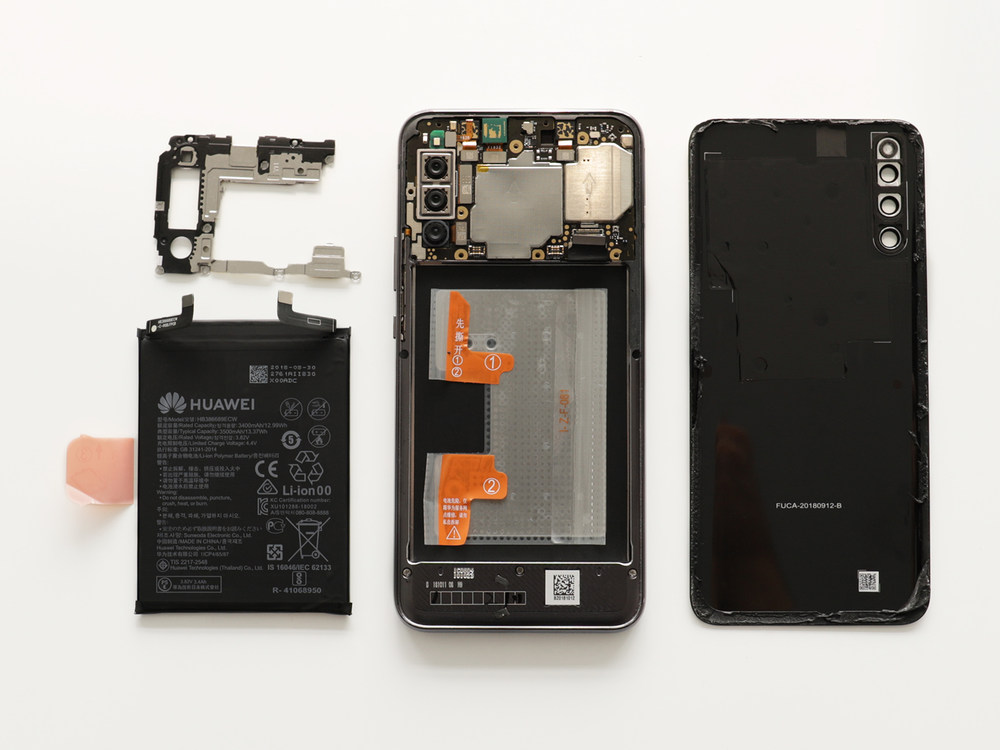

至此,几大部件已经被逐一拆下,接下来就要拆主板和摄像头了。
12/34
取下摄像头排线,拿出摄像头。
13/34
从左到右分别是2400万像素黑白、1600万像素彩色(F1.8)和1600万像素超广角摄像头。
14/34
荣耀Magic2后置的这颗超广角摄像头视角为117度,焦距为17毫米,光圈为F2.2。
15/34
图为取下摄像头之后的主板,下一步将要取下前置三摄。
16/34
荣耀Magic2的三颗前置摄像头包括2颗200万像素红外摄像头和1颗1600万主摄。
17/34
三颗前置摄像头,以及散斑投射器(仅3D感光版有)在手机背部的位置
18/34
前置摄像头特写,从左到右分别是200万像素红外摄像头、1600万像素主摄像头和200万像素红外摄像头。
19/34
这个是手机主体部分的听筒。
20/34
取下主板,可以看到主板上的散热硅脂。
21/34
主板正面露出了海思Hi6421电源管理芯片。
22/34
主板正面特写。
23/34

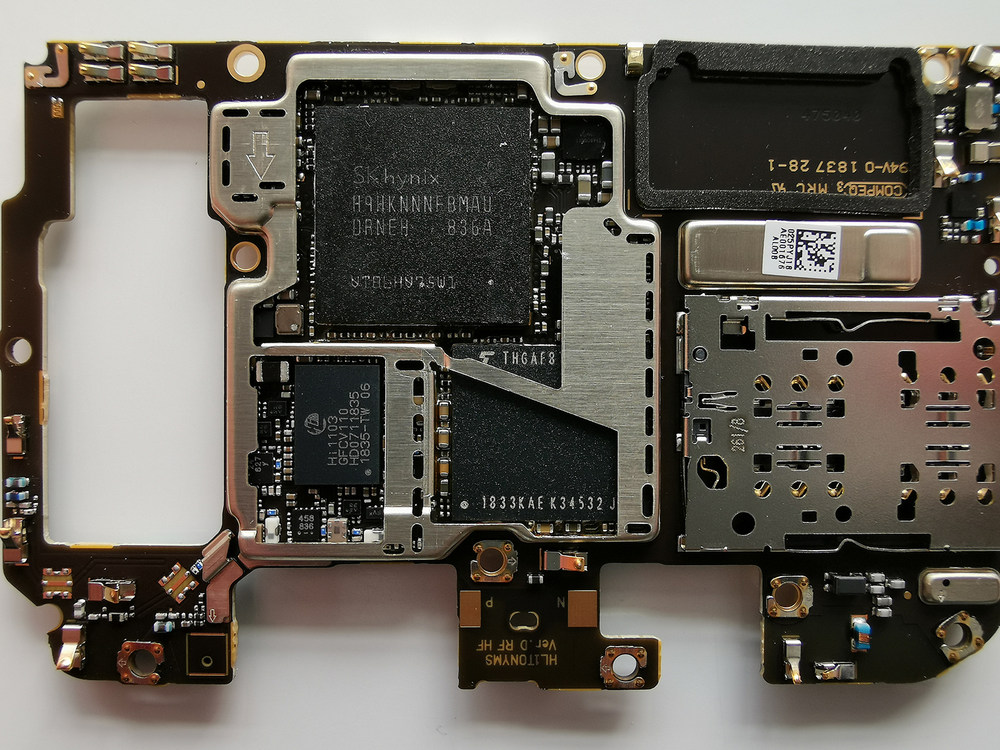

主板背部露出了SK海力士H9HKNNNFBMBU LPDDR4X内存、海思Hi1103 Wi-Fi芯片组(性能顶级,荣耀Magic2并没有采用被普遍使用的博通芯片组)和东芝THGAF8T0T43BAIR 128 GB闪存。 根据以往手机的布局,不出意外的话,麒麟980芯片组就在LPDDR4X内存的下方,这也解释了为什么大部分硅脂都被涂在了内存上(图中硅脂已被擦除),因为要给麒麟980散热。
24/34
主板背面特写。
25/34
取下主板后光秃秃的铝合金中框,图中的硅脂对应着主板上麒麟980和LPDDR4X内存的位置。
26/34
拧下螺丝,再翘掉中框,取下中框才能看到蝶式五轨滑屏结构。
27/34
滑轨不同的咬合方向和位置确保了结构的稳固和耐用。
28/34
屏幕背面上部特写。
29/34
蝶式五轨滑屏结构动图展示。
30/34
翘掉中框之后就可以拆副板了,此时已经能看到机身右下角的扬声器,振动马达在扬声器左边。
31/34
副板。
32/34
扬声器。
33/34
振动马达。
34/34
由于拆机工具有限,屏幕拆解出现了问题,所以没有把屏幕拆下来。如果成功拆屏,我们就能拆下荣耀Magic2的滑轨结构和屏内光学指纹组件。 但即使是没拆屏,荣耀Magic2展示出来的精密布局和高规格硬件也足够证明自己的旗舰定位了,可以说是内外兼修的典范。 本文编辑:张哲 关注泡泡网,畅享科技生活。
