高瓦数高效率之选 振华航空金蝶750瓦
1/29
振华在低瓦数80PLUS金牌上有相当强的价格优势，不过这颗750瓦电源瓦数偏大，元件、线材、接口等成本都大大增加了成本，没有重现低瓦数金牌电源超高的性价比，不过还是一颗高效的金牌电源。据说这颗电源6月将降价100元，到时性价比会略有提高
2/29

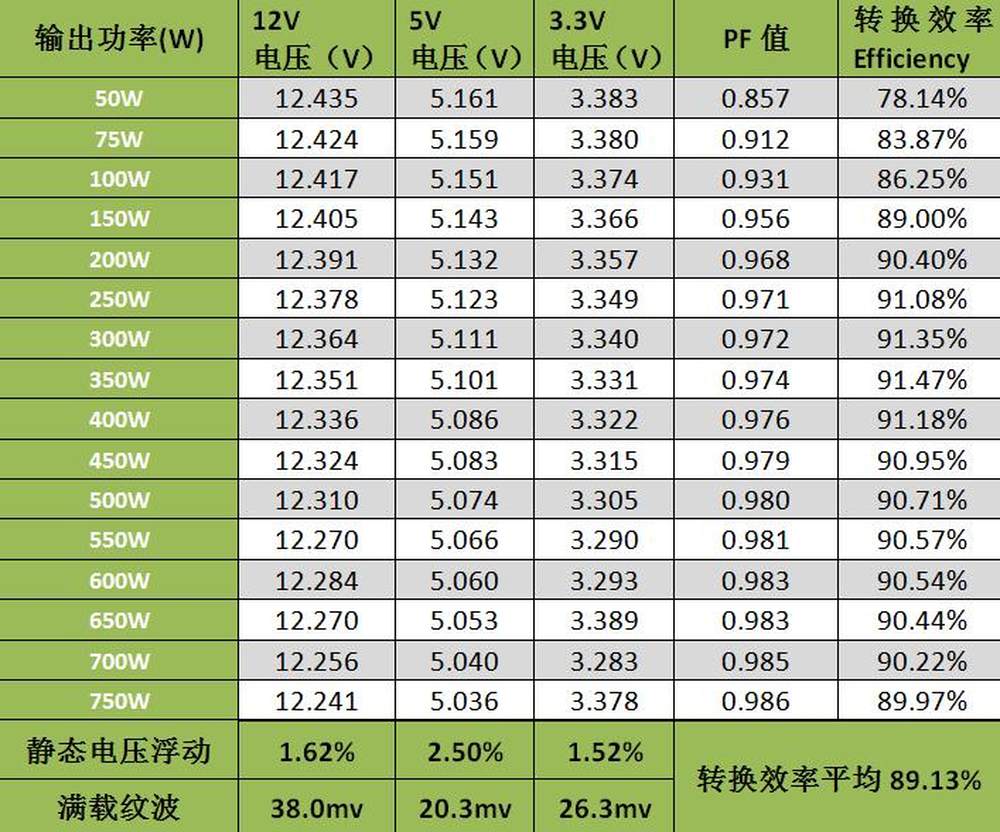

电源从200瓦到700瓦的输出过程中转换效率一直维持在90%%以上，750瓦电源的12V控制在1.6%%变化还是不错的，5V略弱。12V纹波很低，3.3V略弱。平均转换效率超过89%%，很好。
3/29
12V和3.3V的稳定性很好，5V略逊；12V和5V的纹波控制很好，3.3V略逊。这只是相对而言，具体评分如何可以看最后一张图，转换效率很高，振华电源就是做高转换效率出名的
4/29
12V没有采用多路的设置，好处是可以不用担心接口分配不合理造成触发过流保护，适合超频和大功率用户，不足是一旦短路，保护不如多路的设计安全
5/29

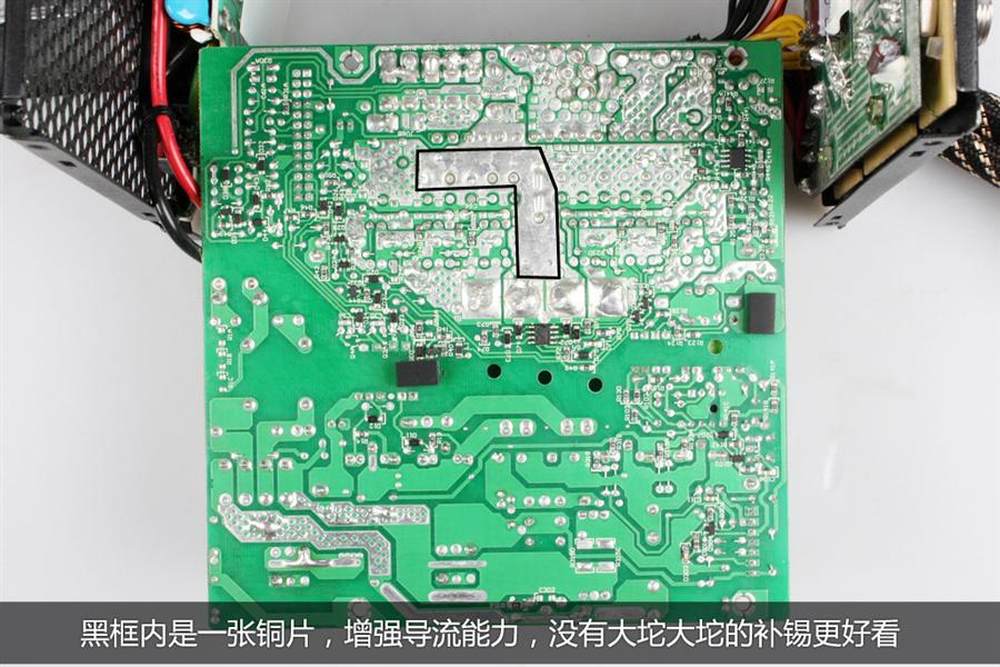

电源做工的好坏从电容上九可以大致分级，航空金蝶750瓦里的所有电容均是日系的，在3.3V和5V上还使用了一些固态电容，为了保证高转换效率，功率元件留出了很多余量，电源PCB背部采用了铜片做导流，比起大量补锡要美观很多，不过这样做这也增加了维修的难度
6/29
动态表现很稳定
7/29
振华在最近2年中工艺改进了不少，从前大瓦数电源一定会在输出端大量补锡，现在采用铜片增强导流
8/29
9/29
10/29
振华的水晶接头也设置了防呆，相比还是这个更结实，线拽断接头都不会脱落
11/29

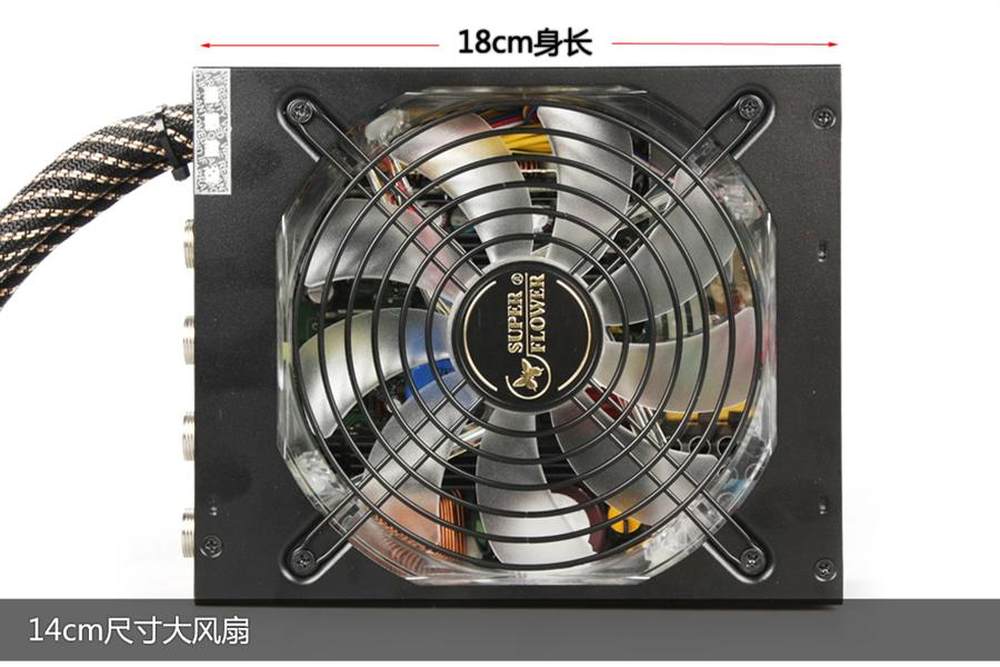

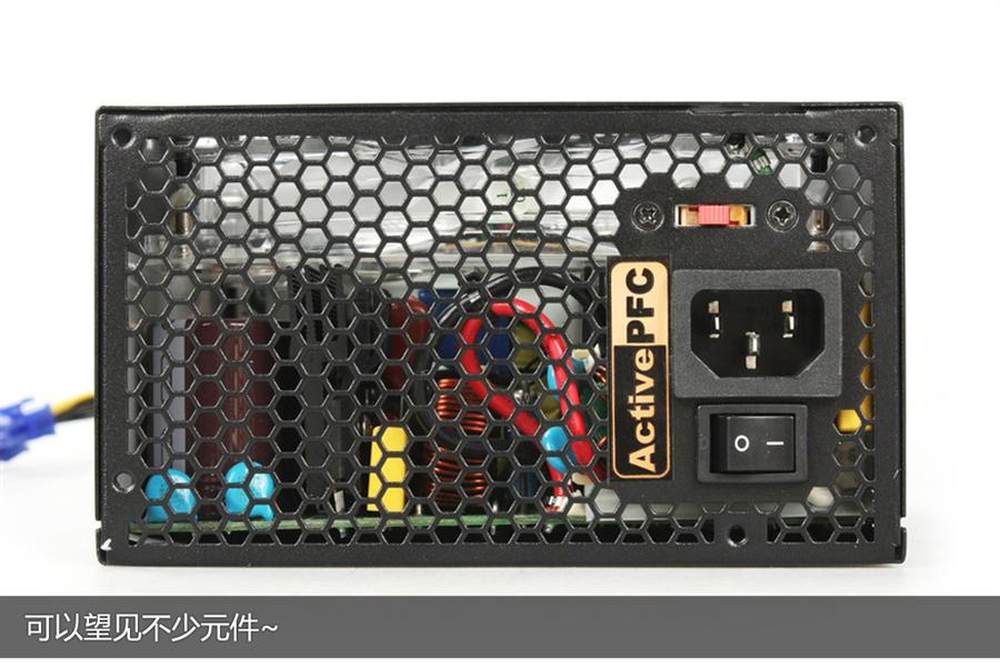

体积大，有利于散热，风扇大有利于静音，效率高有利于减少发热
12/29

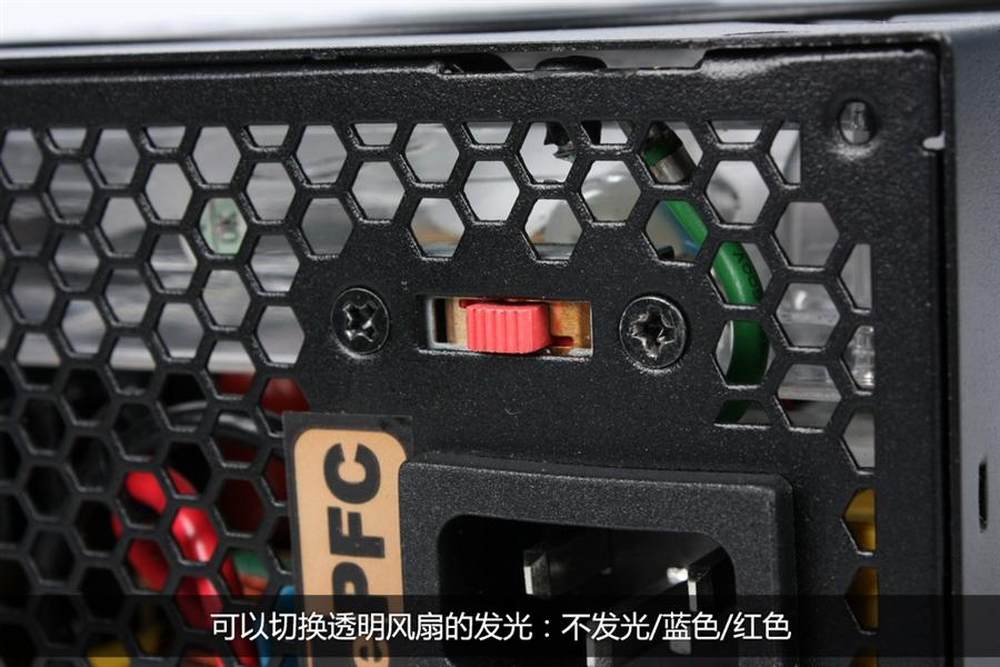

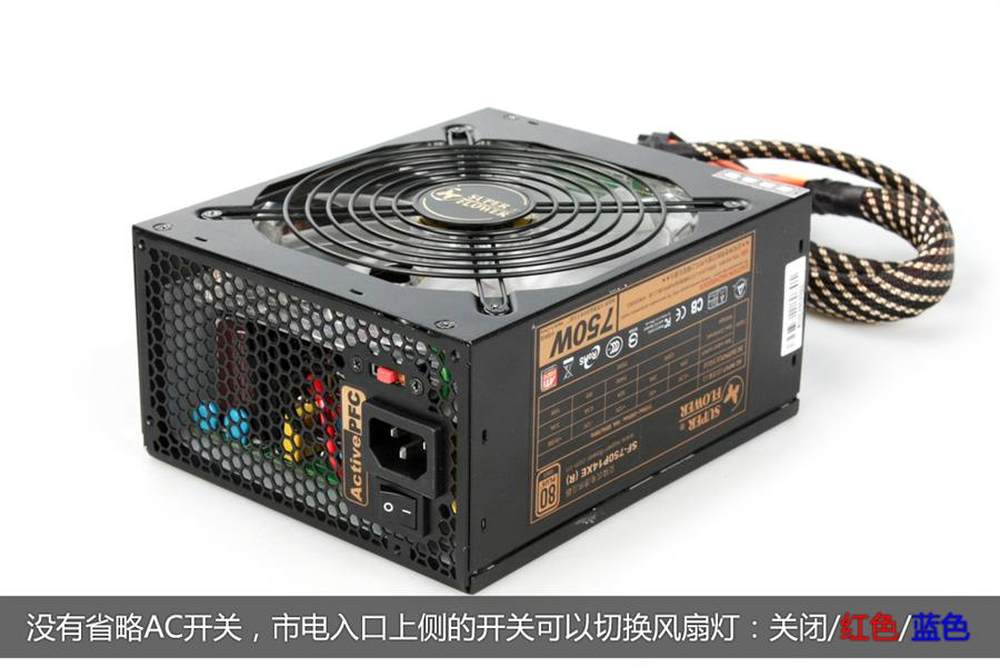

可以更改风扇发光，适合蓝色、黑色、红色为主题的游戏机箱。建议振华能用简易图标表明这个钮的作用，不过这个按钮对性能和工作没有影响，不标也完全不会增加故障率。
13/29

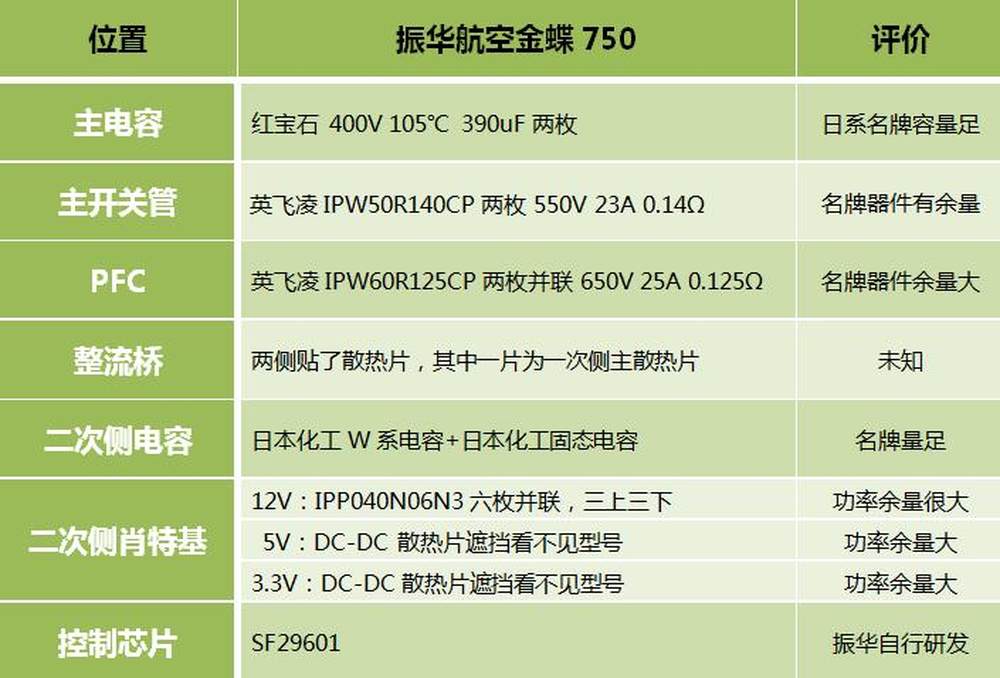

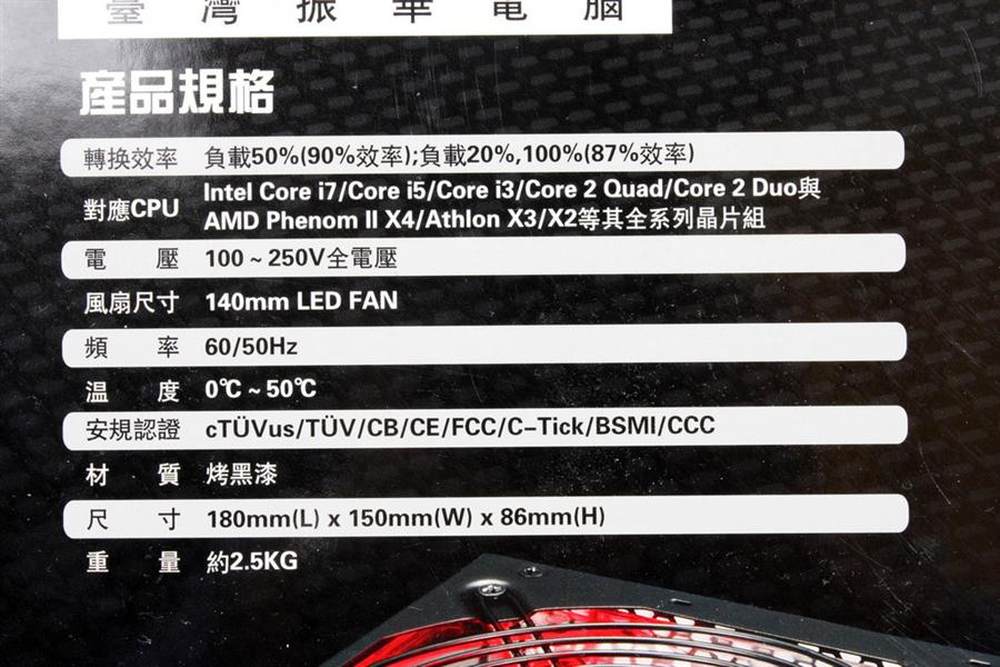

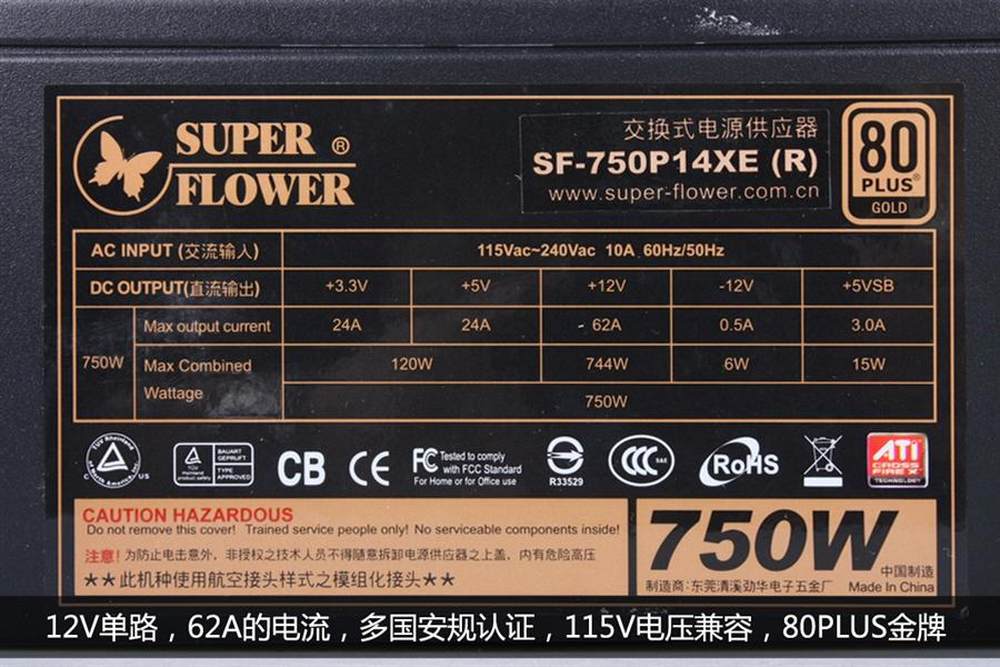

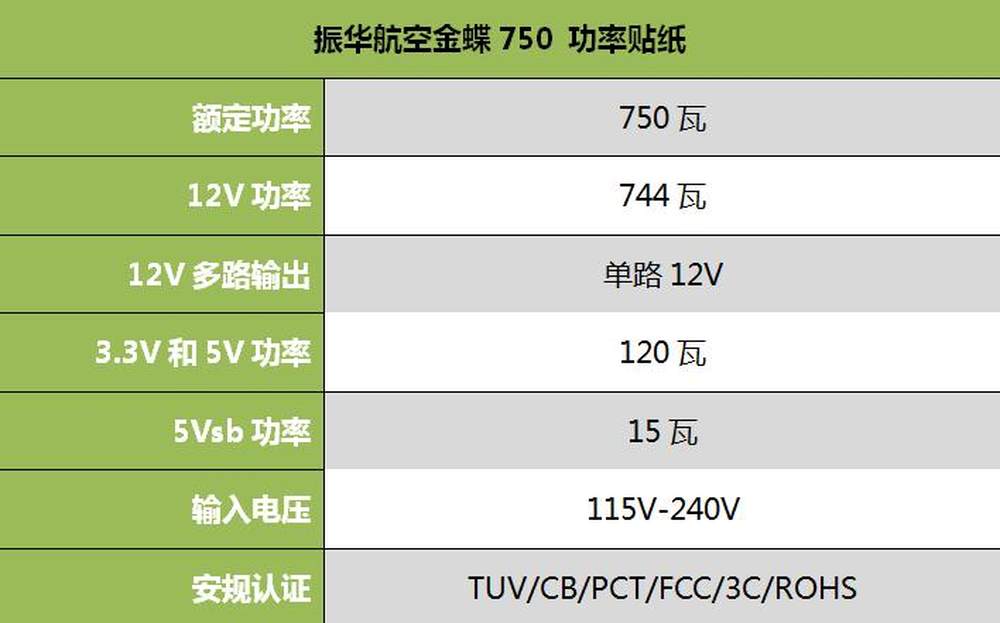

重要规格都在这里了
14/29

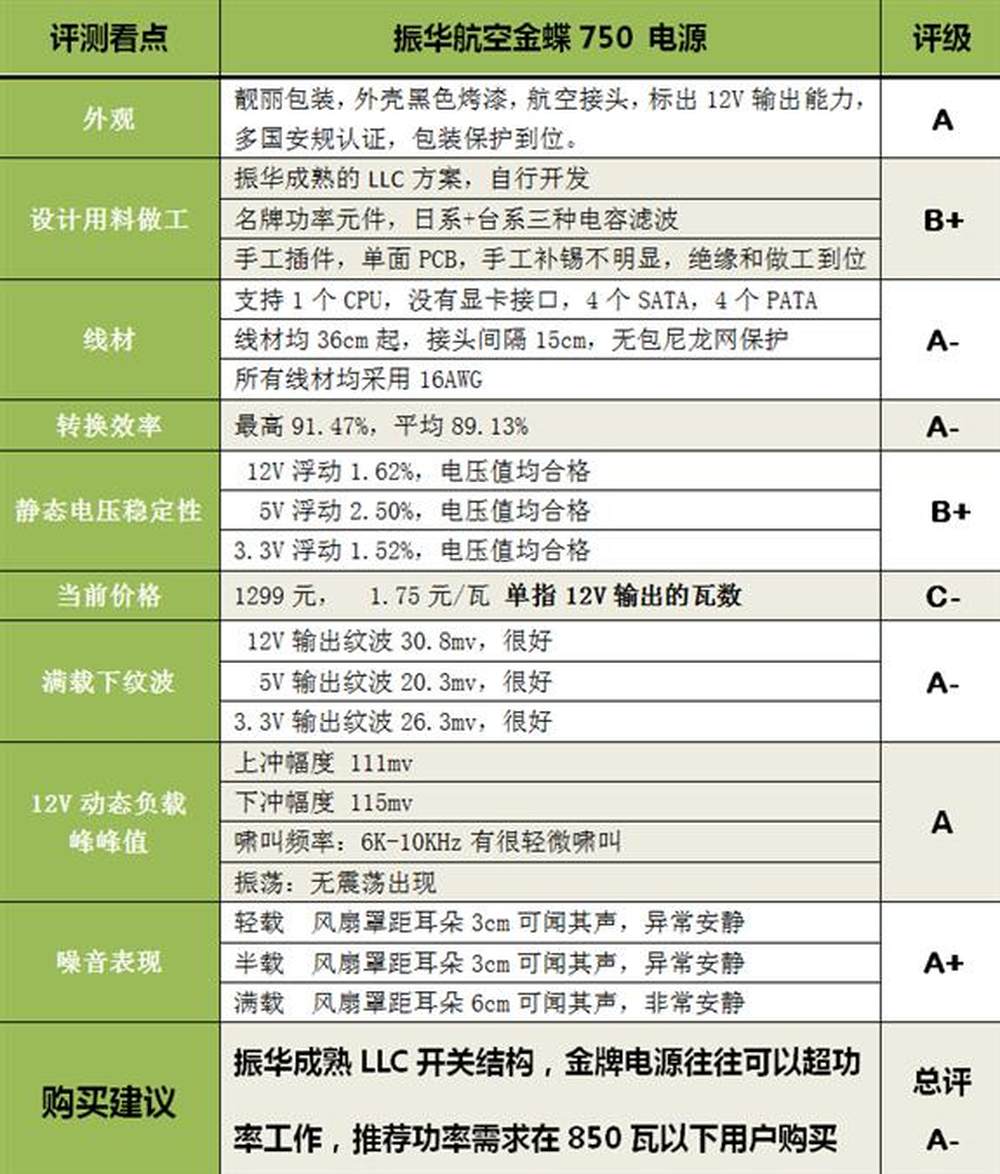

购买和关系这个瓦数的玩家看懂这些标签一定是小菜一碟啦
15/29
虽然航空接口叫起来很响亮，但视觉效果略显粗糙，真的用起来因为是金属的锁扣，所以感觉非常牢靠。
16/29
振华冰山金蝶、航空金蝶、超频金蝶基本都是这个外壳
17/29

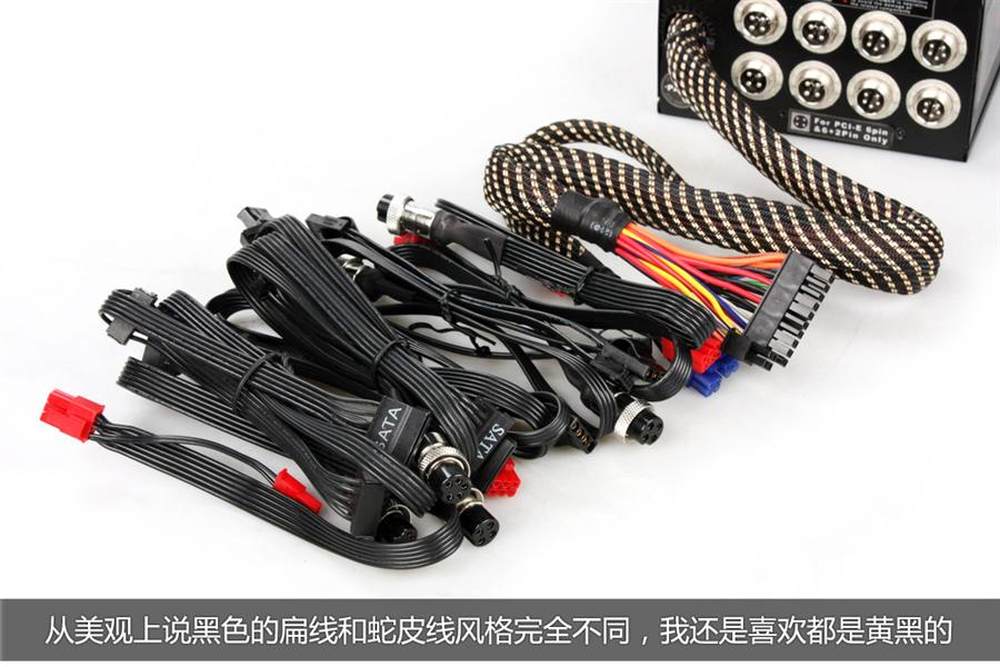

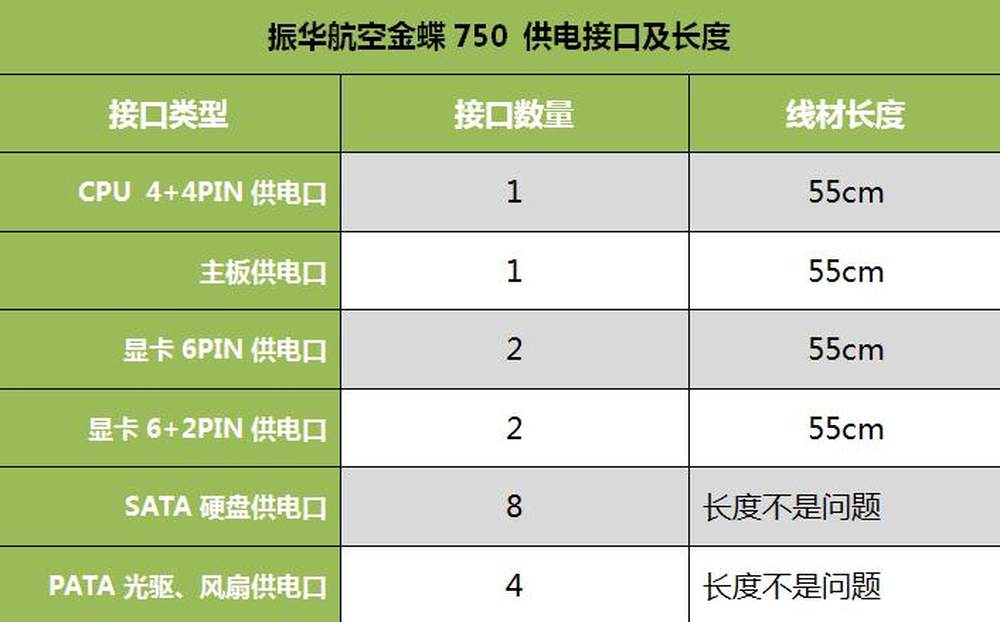

线材上的航空接口，用料上的固态电容都是亮点，所有原生线材采用的都是16AWG的规格，很厚道
18/29

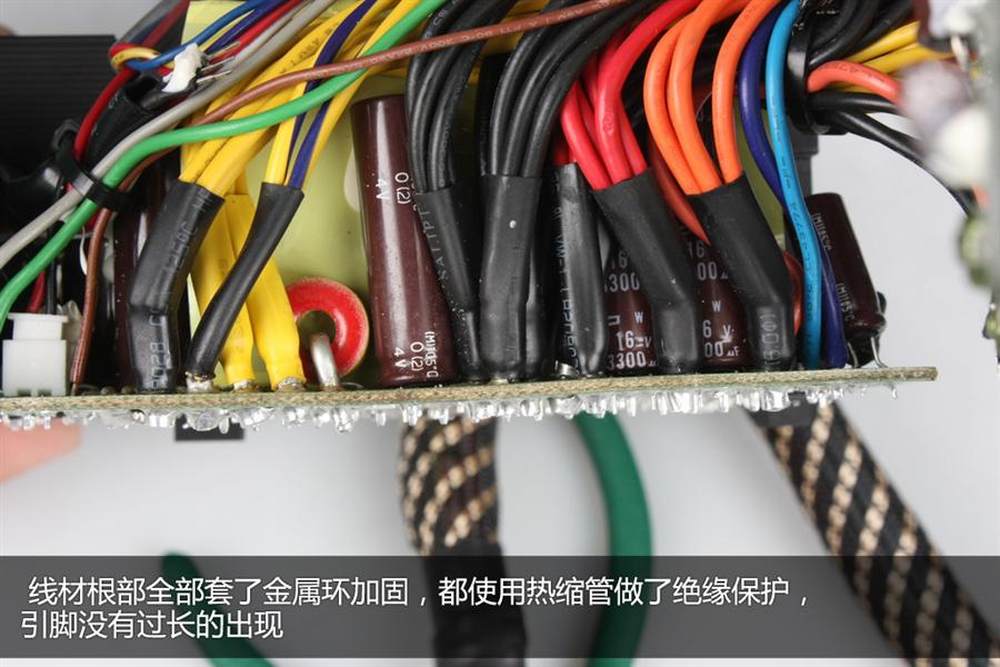

线材根部处理很规范，线材有些乱是因为我掰的
19/29

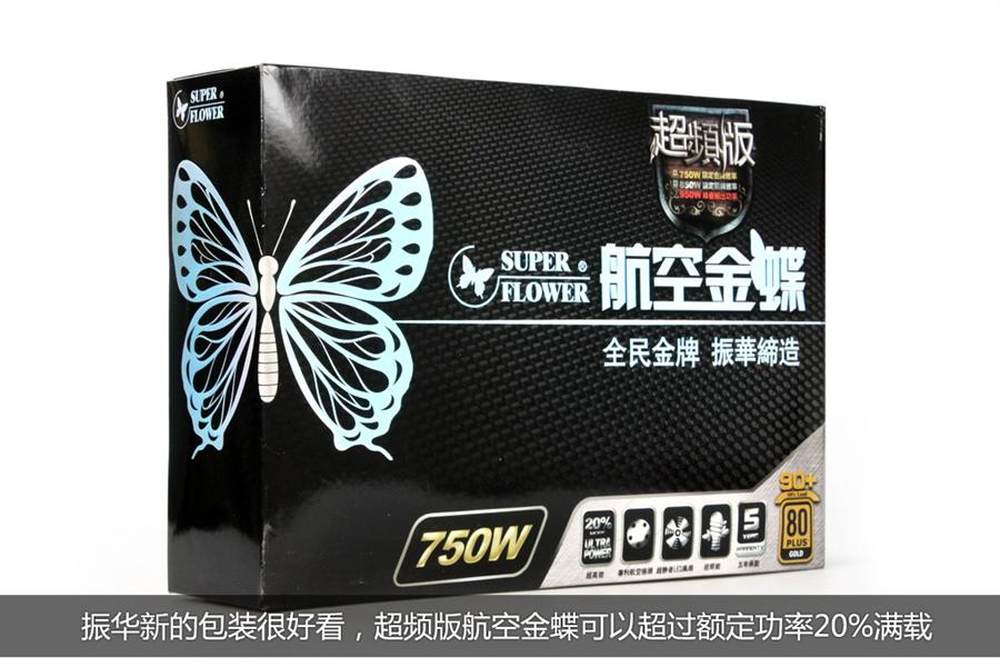

这包装拉风吧
20/29
21/29

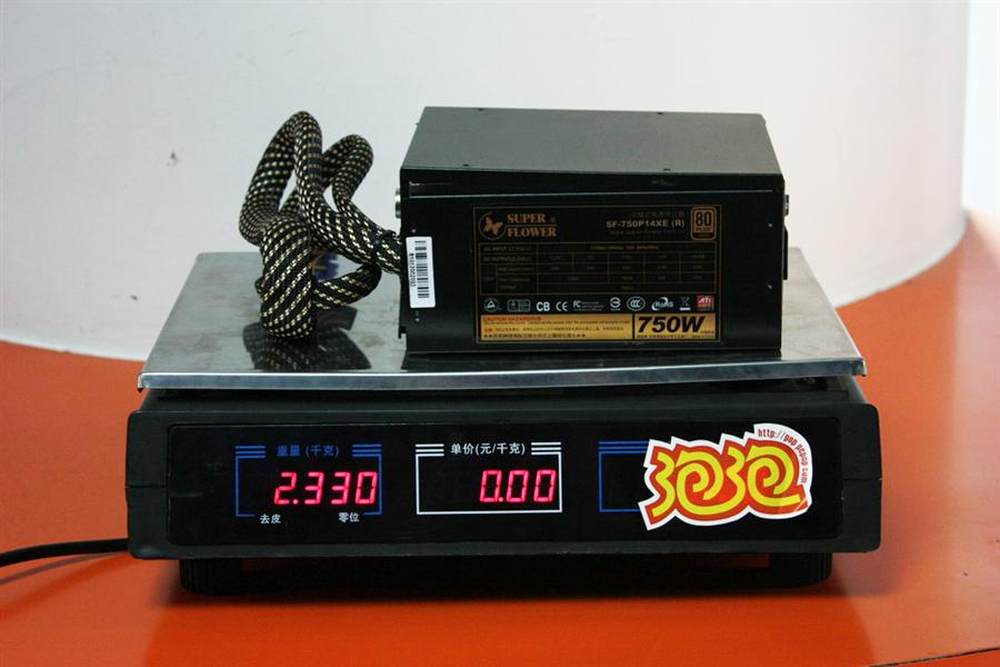

2.33公斤。300-500瓦的电源重量基本都在2公斤以下
22/29

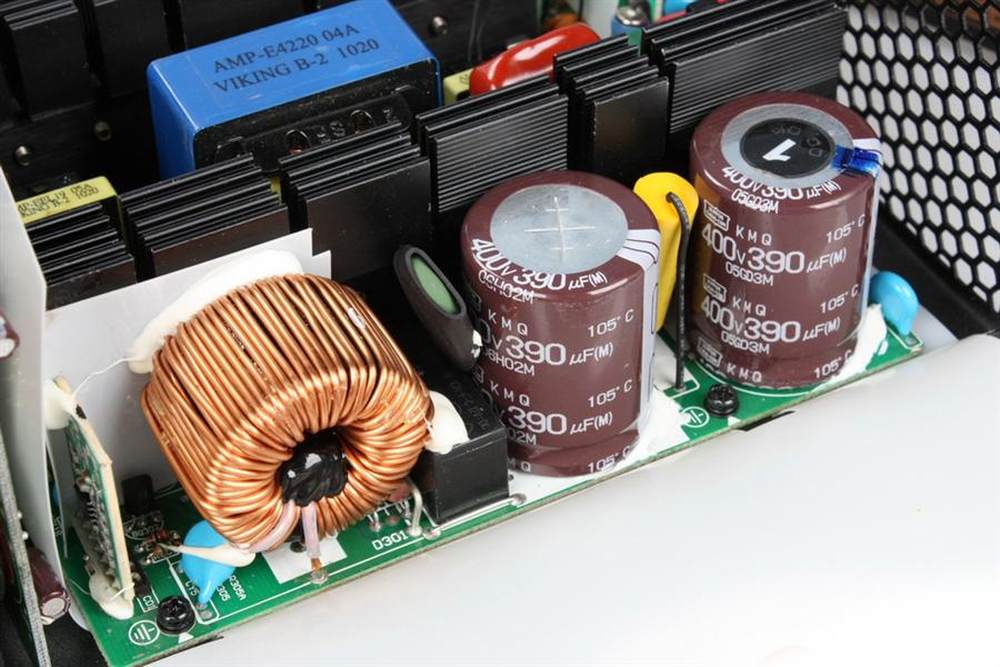

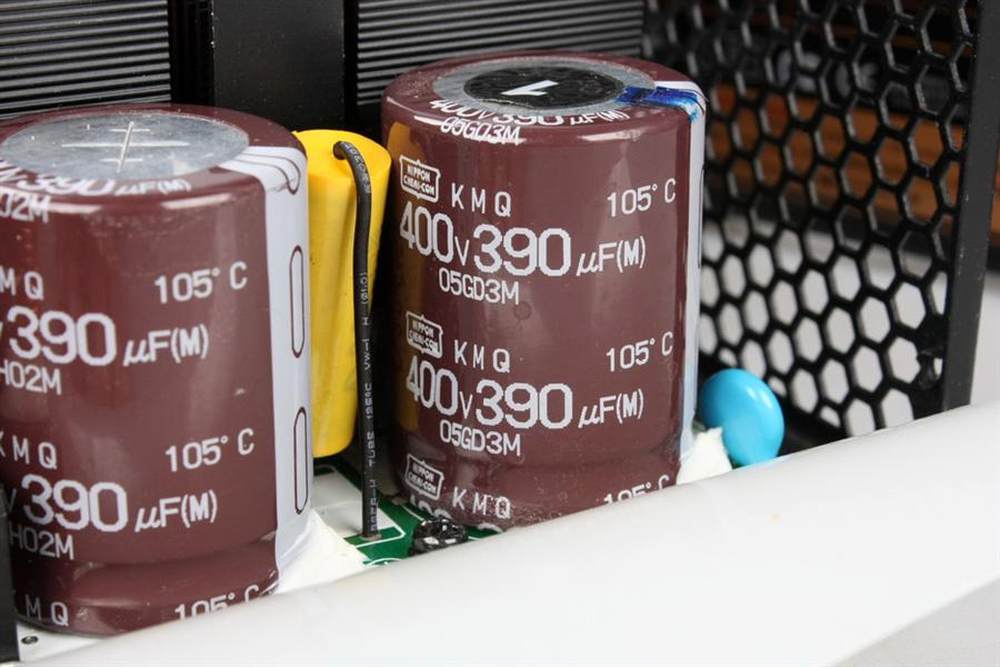

两颗390uF，105℃，400V耐压的主电容，等效容量780uF
23/29

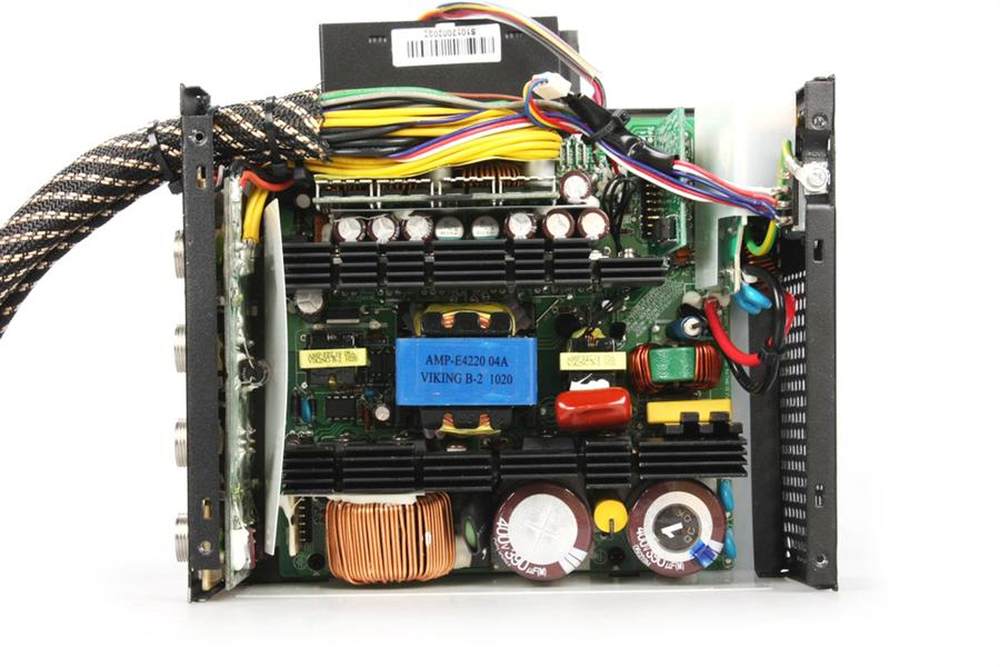

PFC部分，主开关、PFC的四个管子还有整流桥都在一次侧散热片上，比较宽大，处理发热没问题
24/29

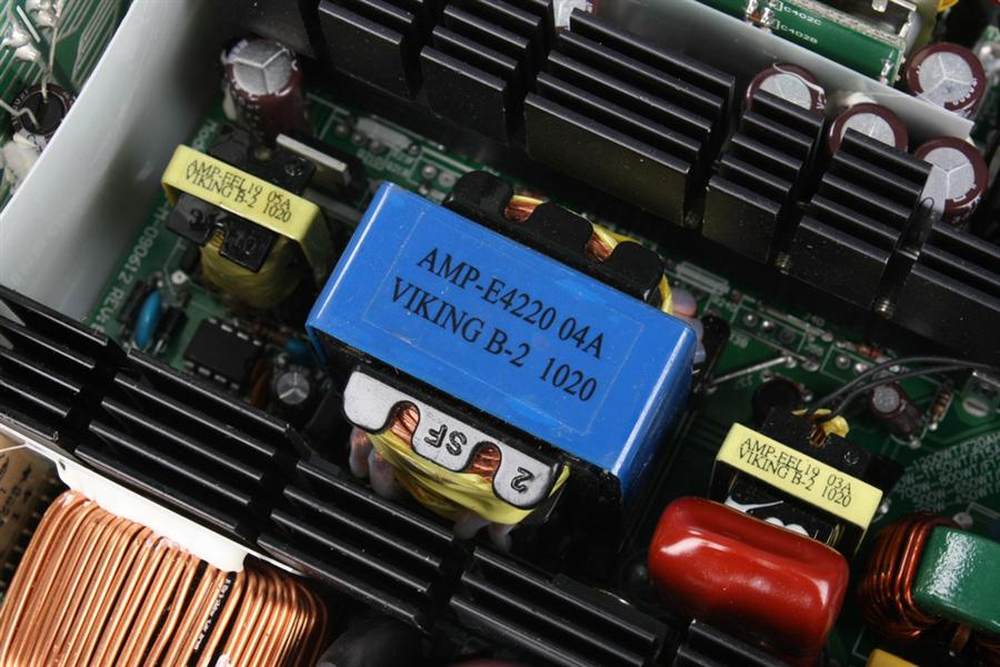

LLC开关中的变压器、谐振电感、待机变压器
25/29

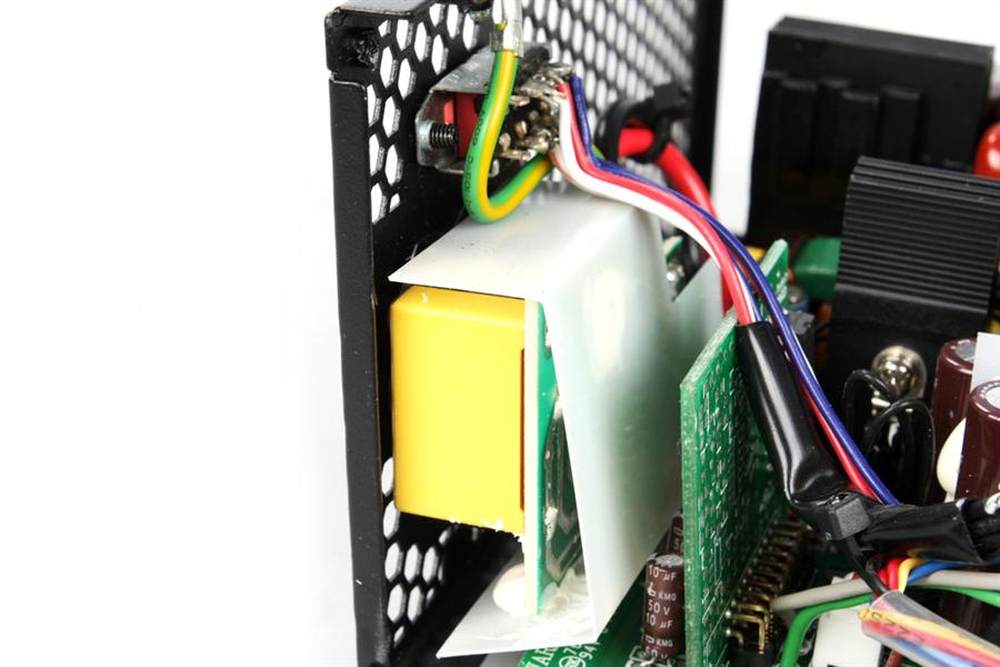

市电入口的EMI滤波，也注意绝缘了
26/29

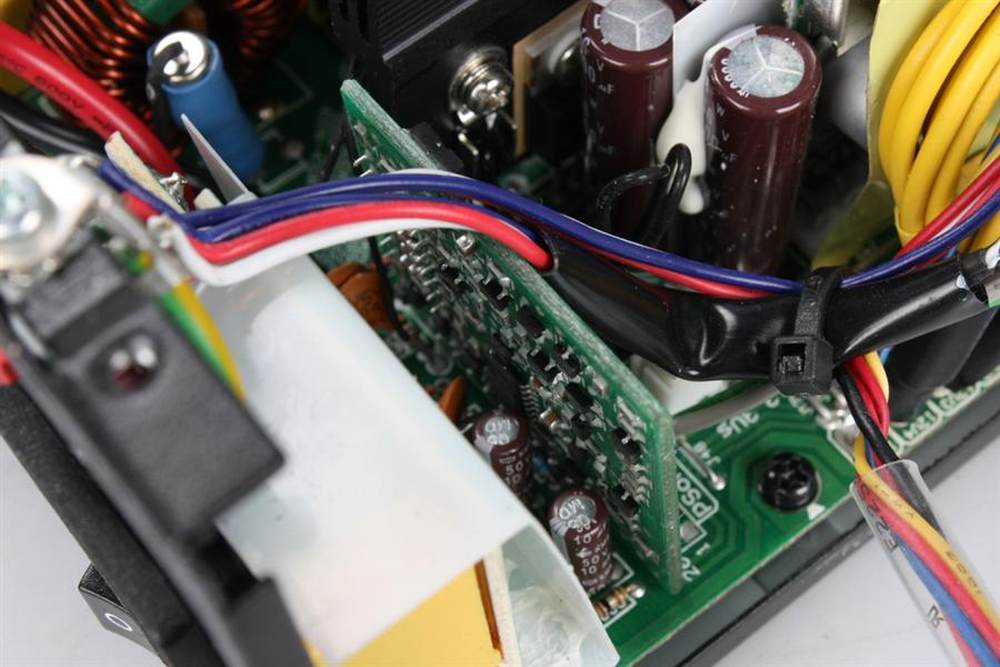

风扇接了调速，也接了LED灯的控制，分叉处做了绝缘，在下一版中最好集成到PCB上，这样撘线的做法比较试验性
27/29

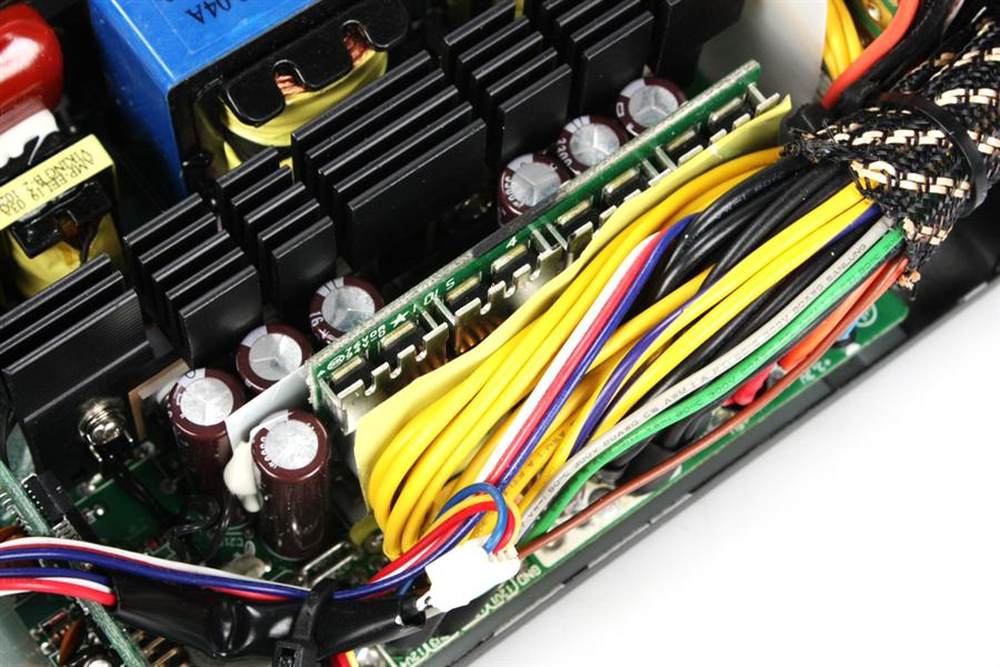

二次侧散热片上有6个mosfet，3上3下做12V的整流，6颗日本化工的W系电容为输出做滤波
28/29
振华自己开发的LLC结构 主动式PFC 同步整流处理12V 3.3V和5V的DC-DC输出
29/29

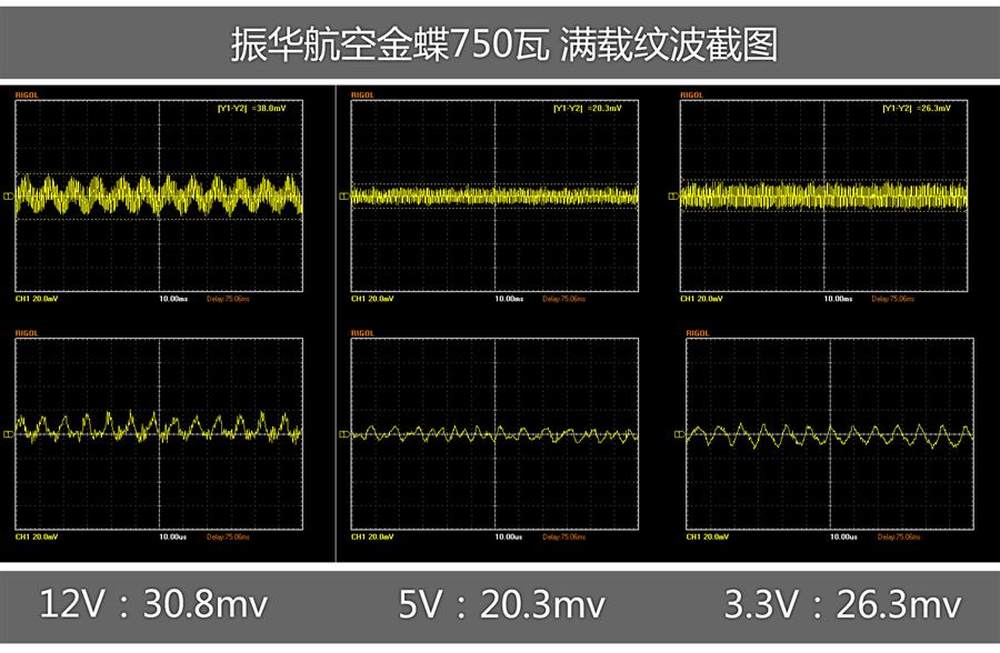

只是为了提供真相，玩家们不必纠结波形的特征
