作为DIY玩家，每个人对DIY都有不同的理解，以不同的方式诠释着“Do it yourself”的精髓所在，我们之前也制作过一些相关内容的文章，比如近期的《苹果也廉价 150块造Mac mini时尚主机》和《3D建模定制配件 专业玩家重制Macmini》，而今天我们为大家带来的则是一位动手能力超强的玩家自己动手打造MOD机箱并亲自构建整个系统的全程实录。
这位朋友在制作过程中使用了多种普通用户接触不到的设备，在设计、涂装等方面也显示出了专业级实力，下面我们就通过图片来了解一下如何DIY一部超个性Mini主机。

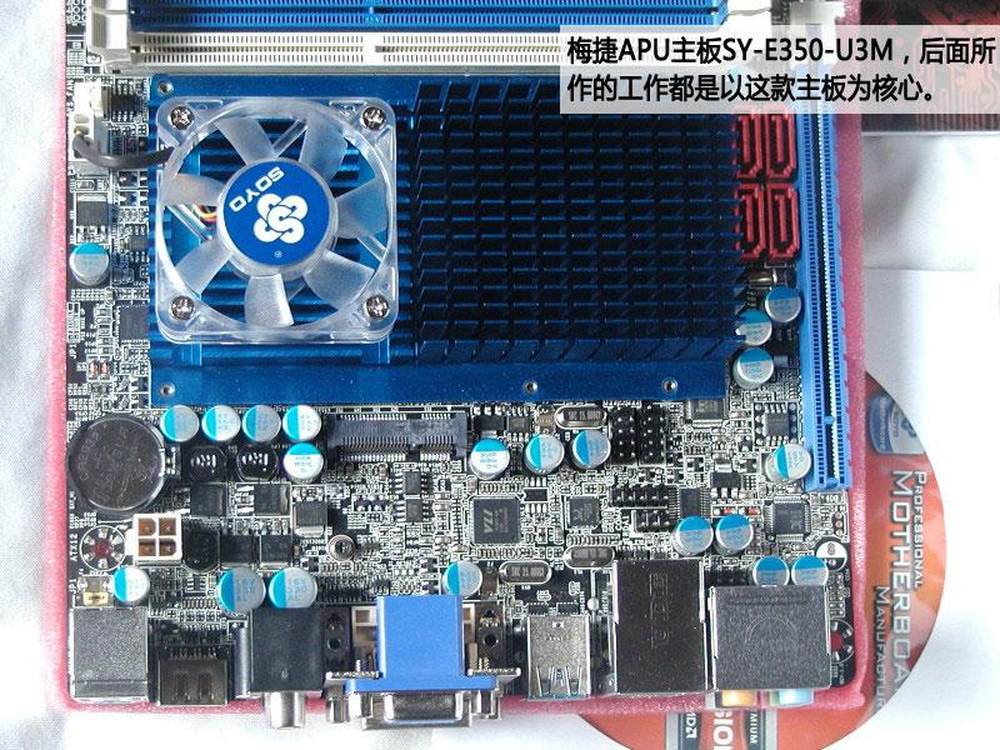

2/34
梅捷APU主板SY-E350-U3M，后面所作的工作都是以这款主板为核心。
3/34

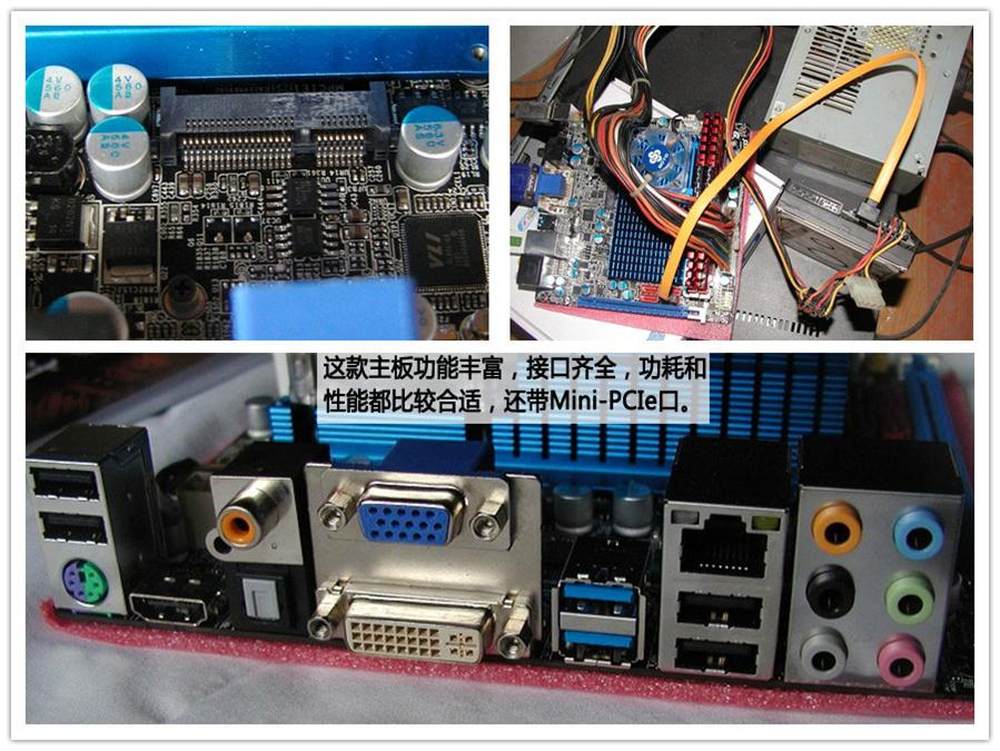

这款主板功能丰富，接口齐全，功耗和性能都比较合适，还带Mini-PCIe口。
4/34

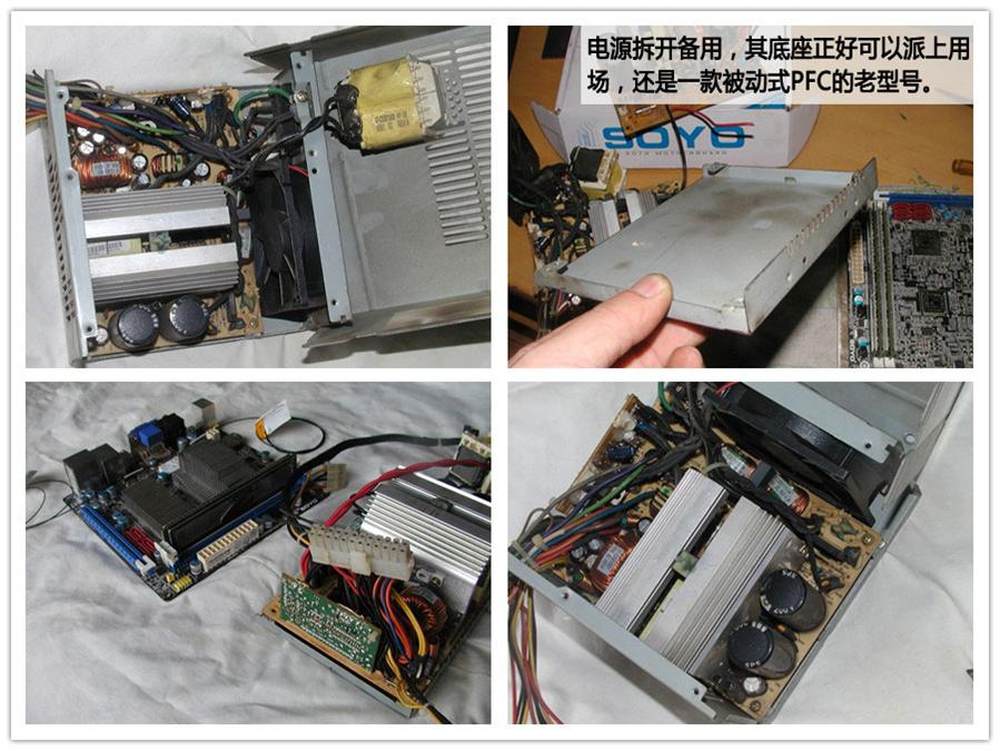

电源拆开备用，其底座正好可以派上用场，还是一款被动式PFC的老型号。
5/34
拆掉原有散热器，用一款废旧产品切削成型，制作成新的被动散热式散热片。
6/34

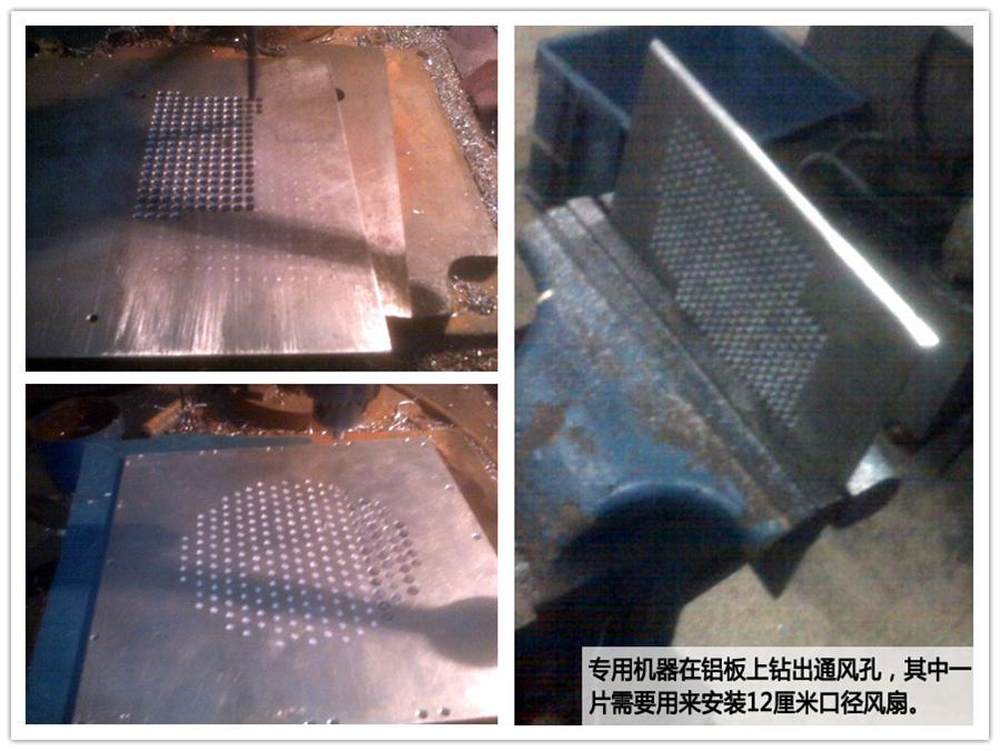

专用机器在铝板上钻出通风孔，其中一片需要用来安装12厘米口径风扇。
7/34

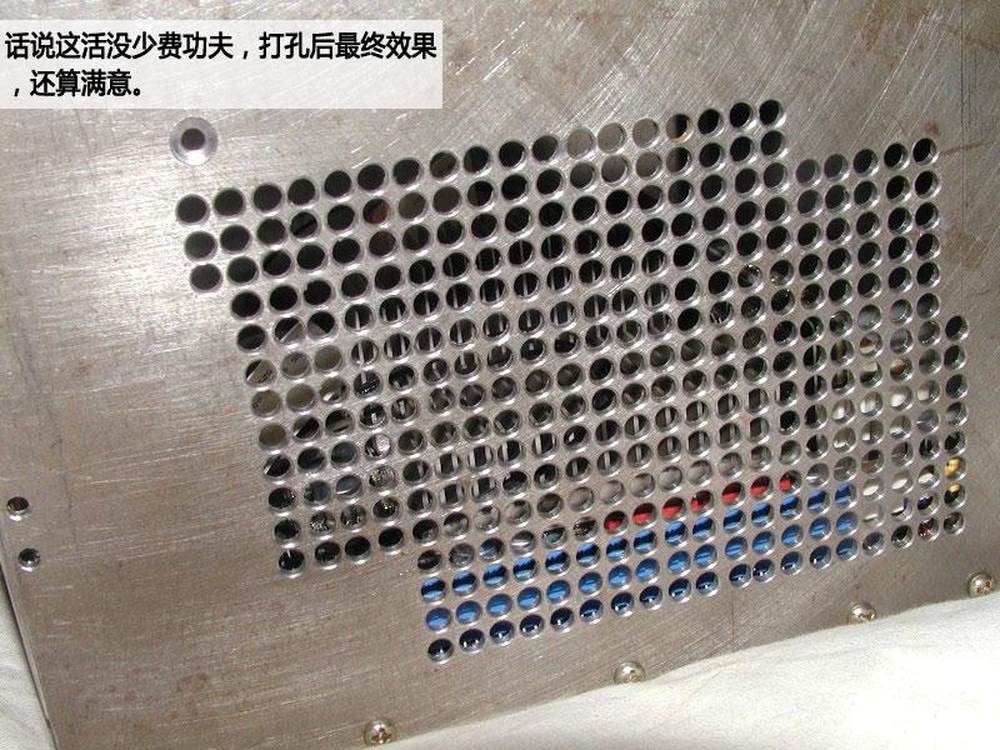

话说这活没少费功夫，打孔后最终效果，还算满意。
8/34

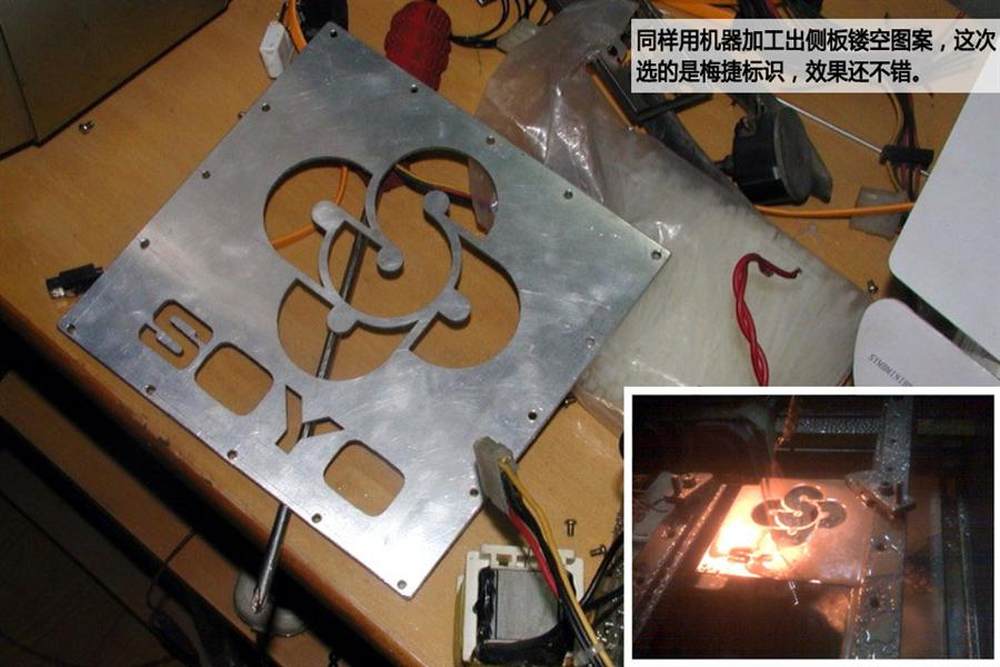

同样用机器加工出侧板镂空图案，这次选的是梅捷标识，效果还不错。
9/34

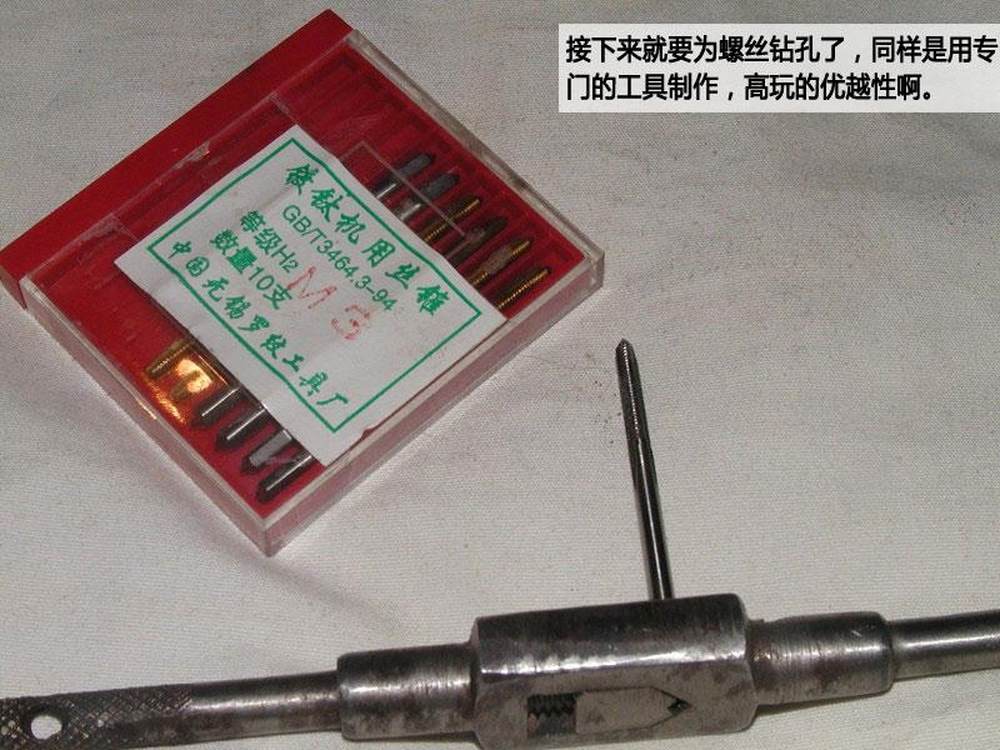

接下来就要为螺丝钻孔了，同样适用专门的工具制作，高玩的优越性啊。

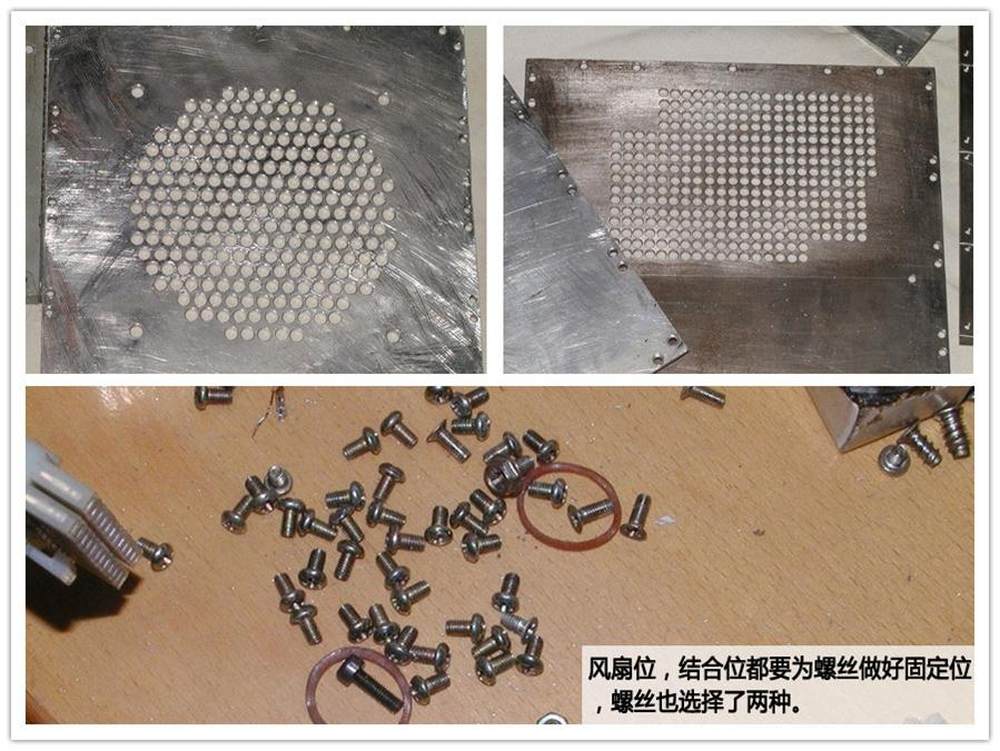

10/34
风扇位，结合位都要为螺丝做好固定位，螺丝也选择了两种。
11/34

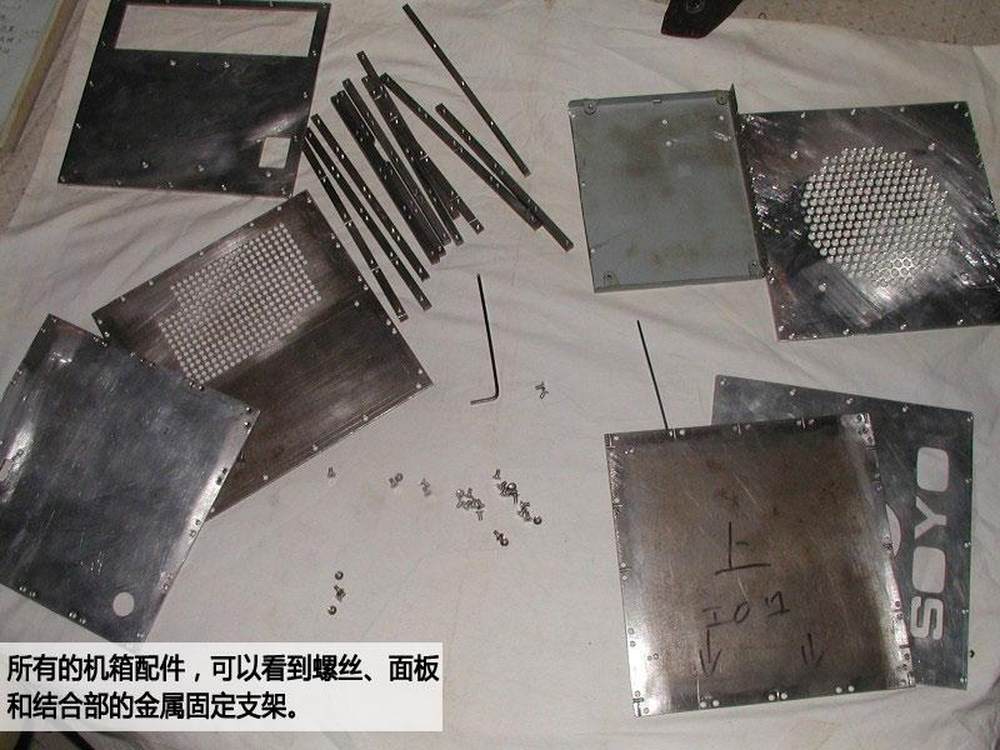

所有的机箱配件，可以看到螺丝、面板和结合部的金属固定支架。
12/34

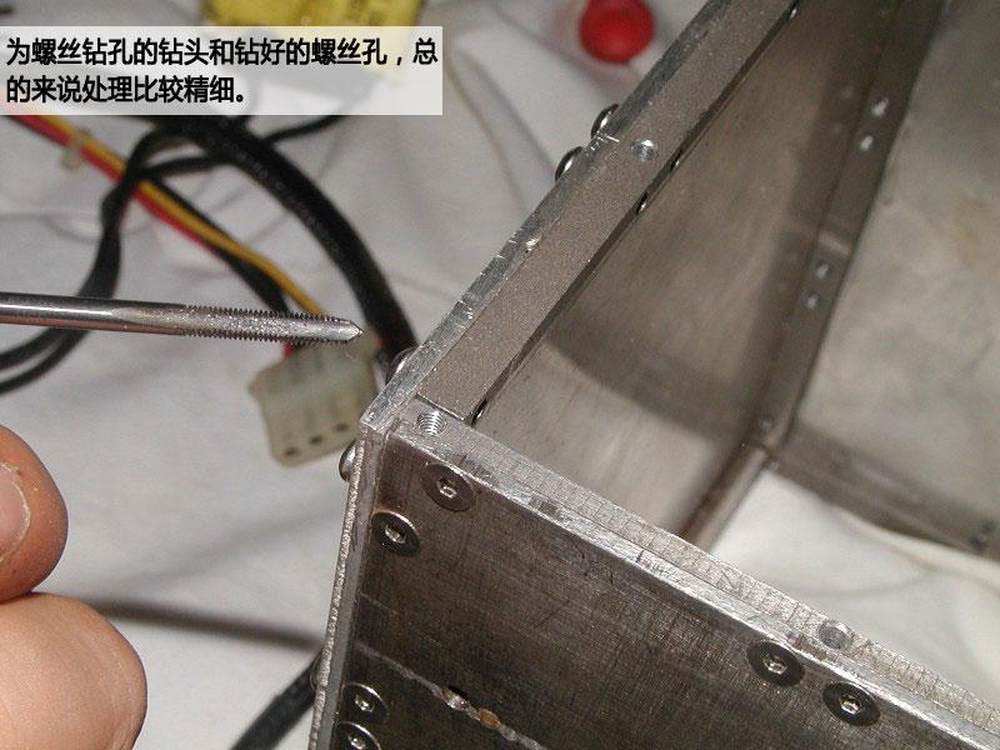

为螺丝钻孔的钻头和钻好的螺丝孔，总的来说处理比较精细。
13/34
在装配之前先检验一下硬件有没有问题，这就是所有部件了。
14/34

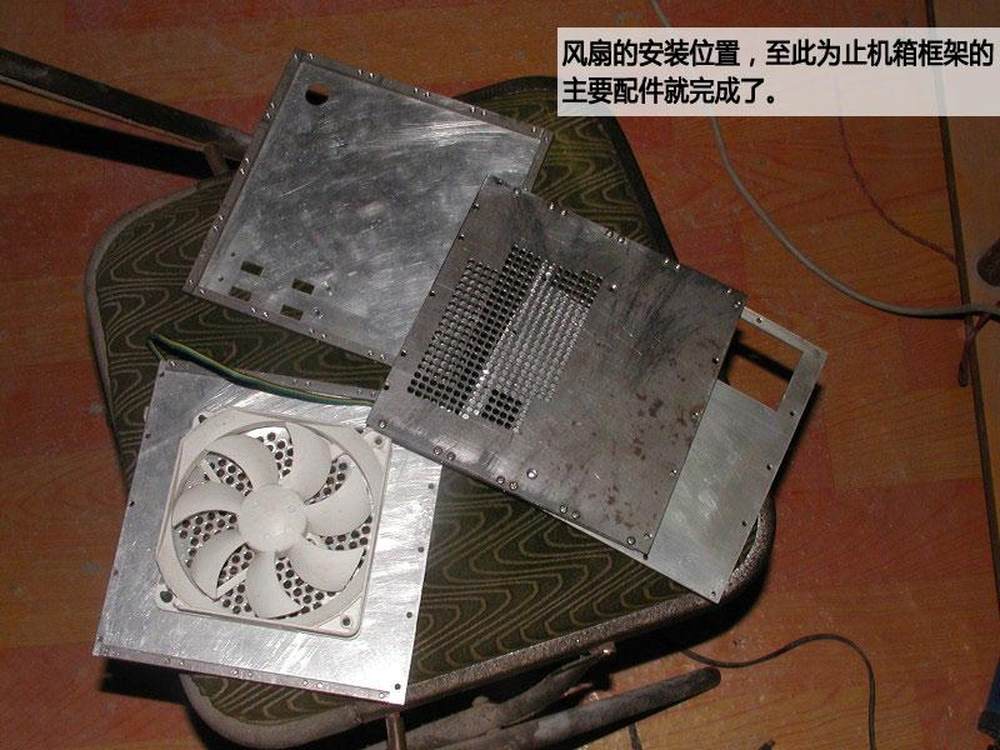

风扇的安装位置，至此为止整个机箱框架就完成了。

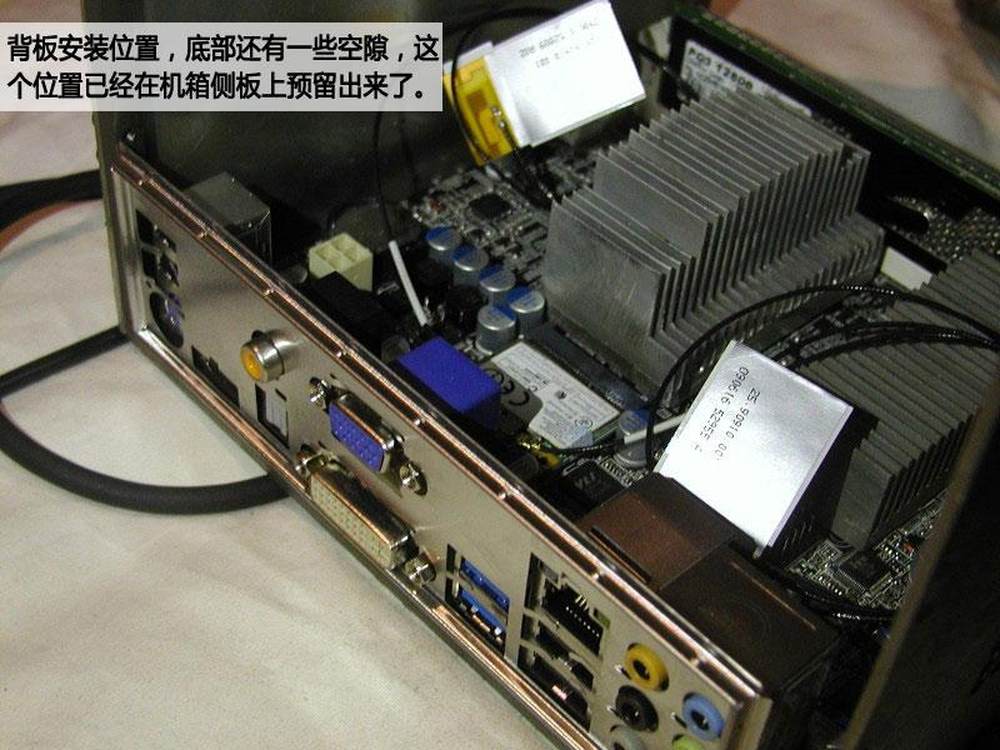

15/34
背板安装位置，底部还有一些空隙，这个位置已经在机箱侧板上预留出来了。
16/34

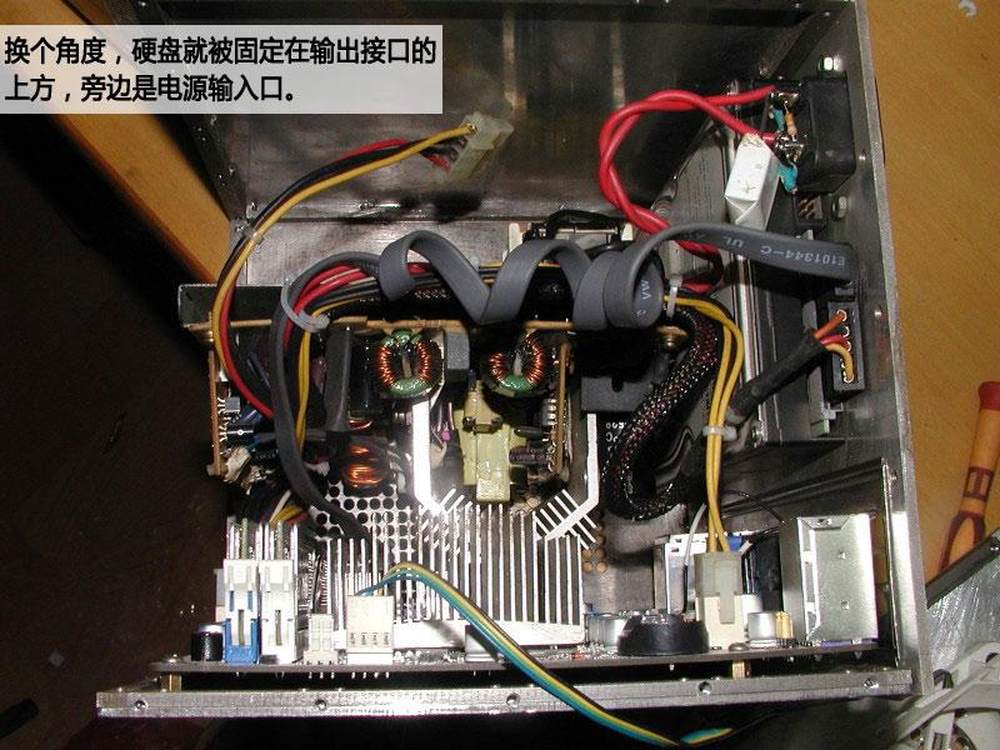

换个角度，硬盘就被固定在输出接口的上方，旁边是电源输入口。

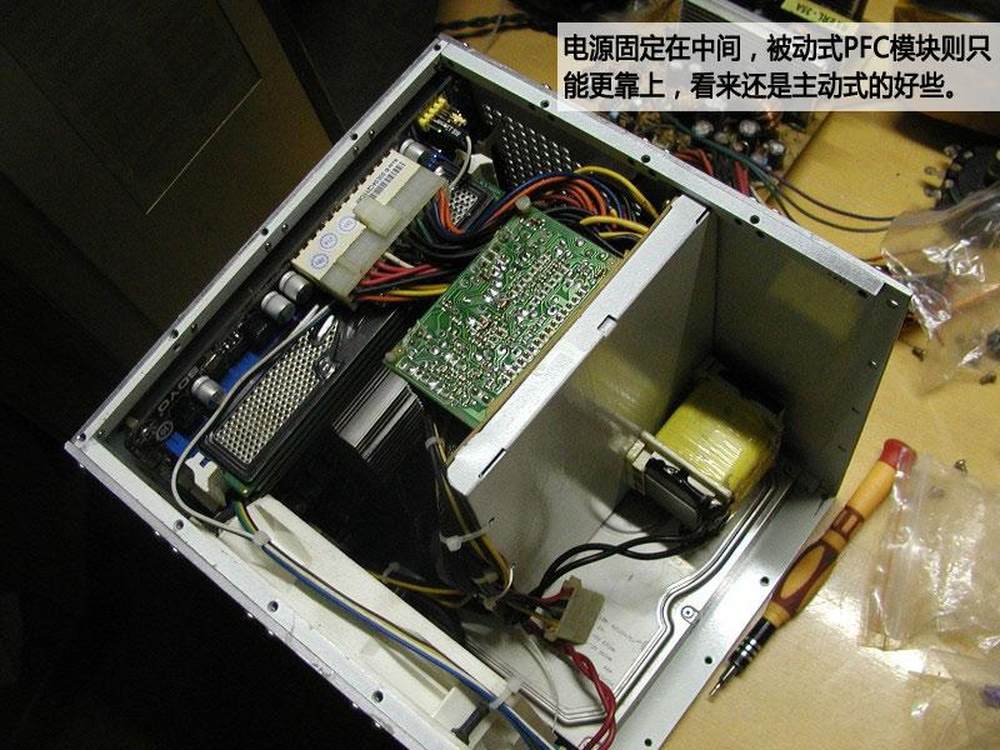

17/34
电源固定在中间，被动式PFC模块则只能更靠上，看来还是主动式的好些。
18/34

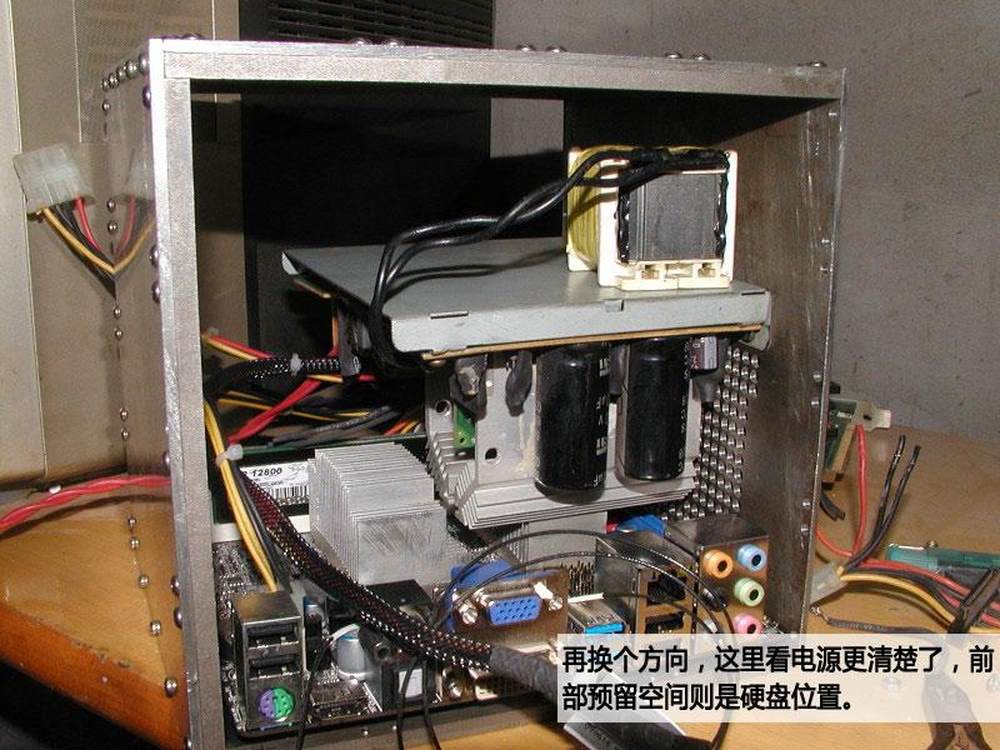

再换个方向，这里看电源更清楚了，前部预留空间则是硬盘位置。
19/34

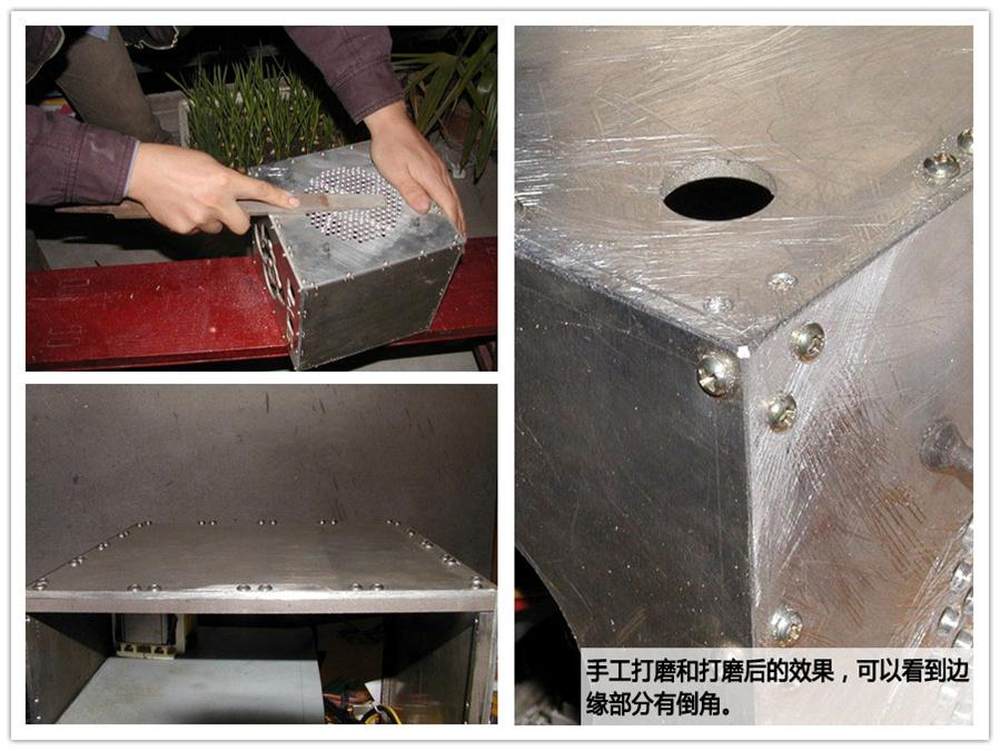

手工打磨和打磨后的效果，可以看到边缘部分有倒角。
20/34

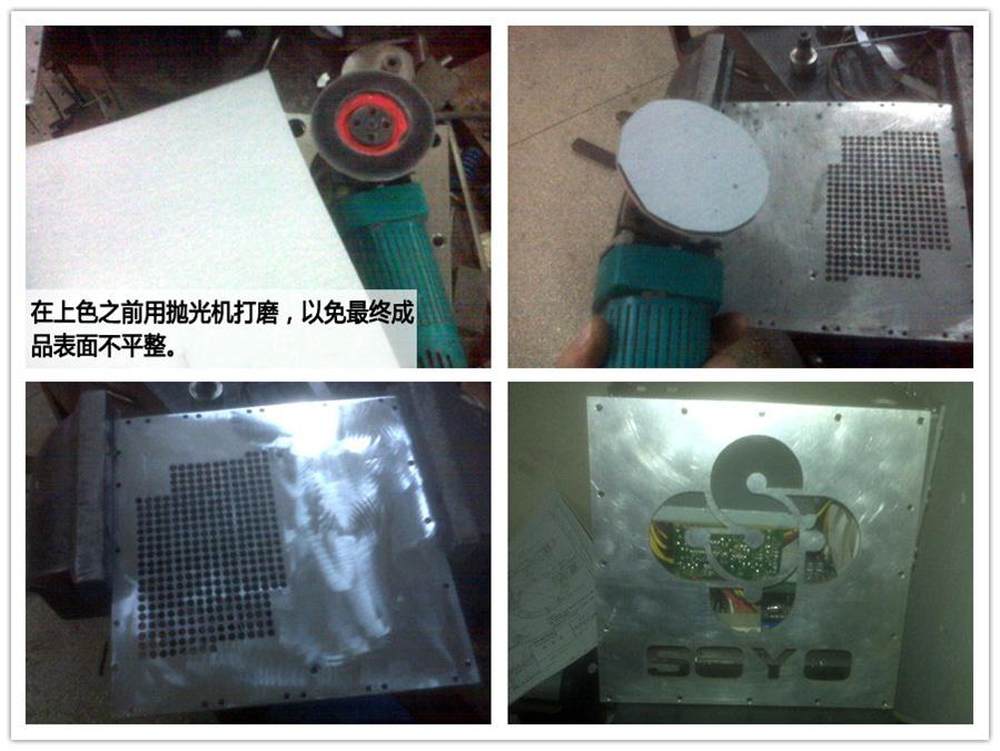

在上色之前用抛光机打磨，以免最终成品表面不平整。
21/34
打磨后还要用原子灰固化剂对更细小的纹路进行填充，起到腻子的作用。

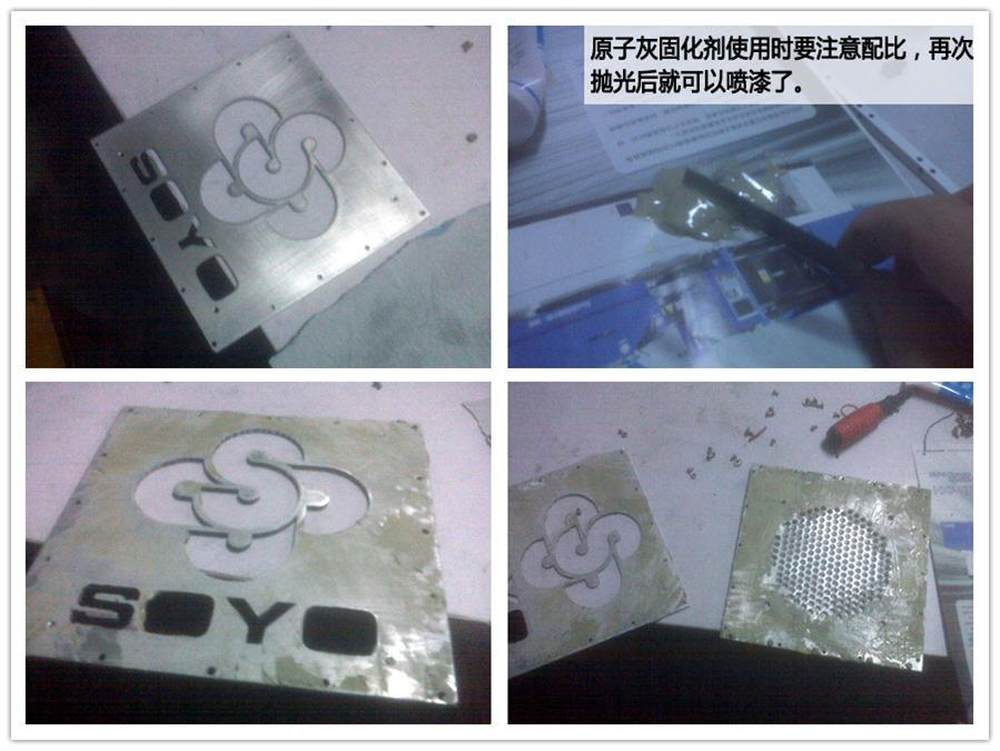

22/34
原子灰固化剂使用时要注意配比，再次抛光后就可以喷漆了。
23/34

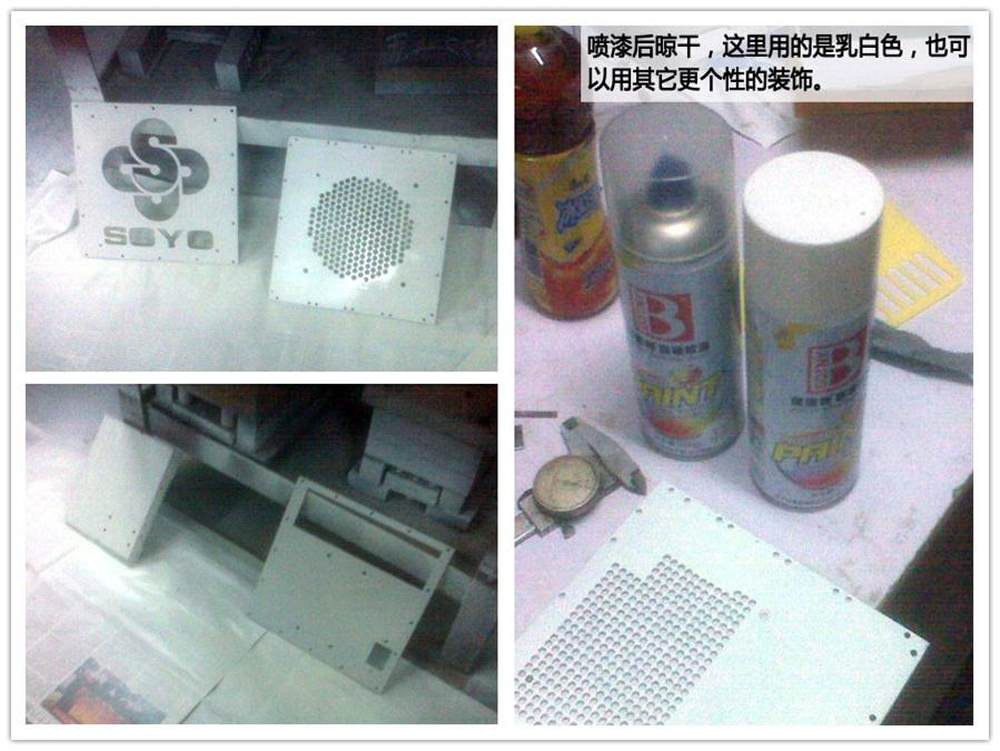

喷漆后晾干，这里用的是乳白色，也可以用其它更个性的装饰。
24/34

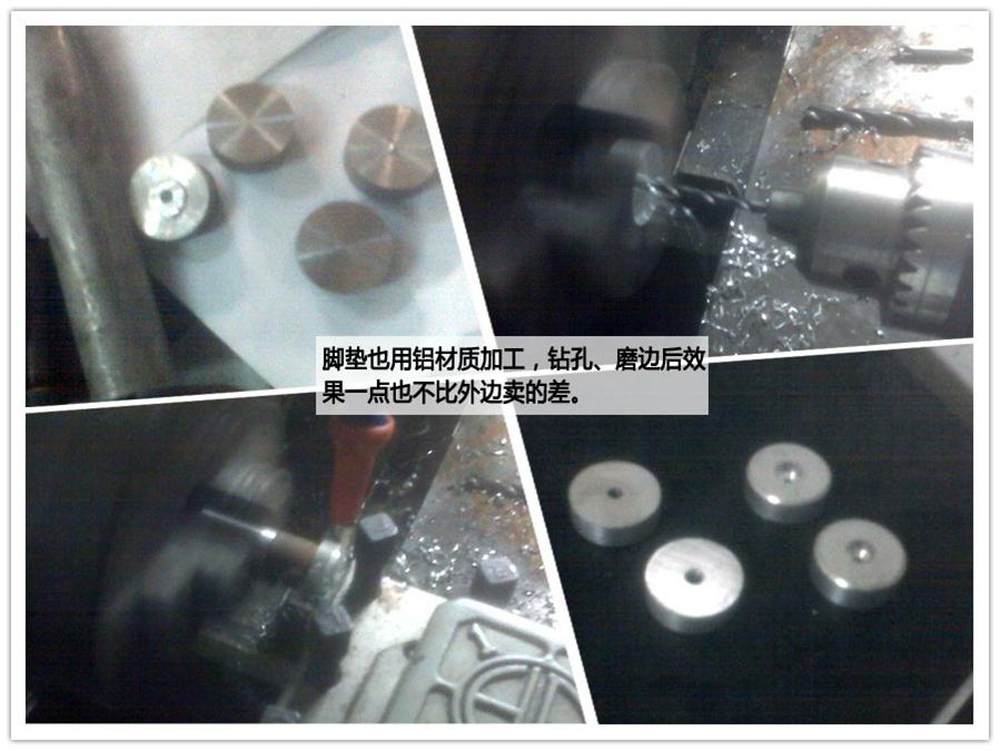

脚垫也用铝材质加工，钻孔、磨边后效果一点也不比外边卖的差。
25/34

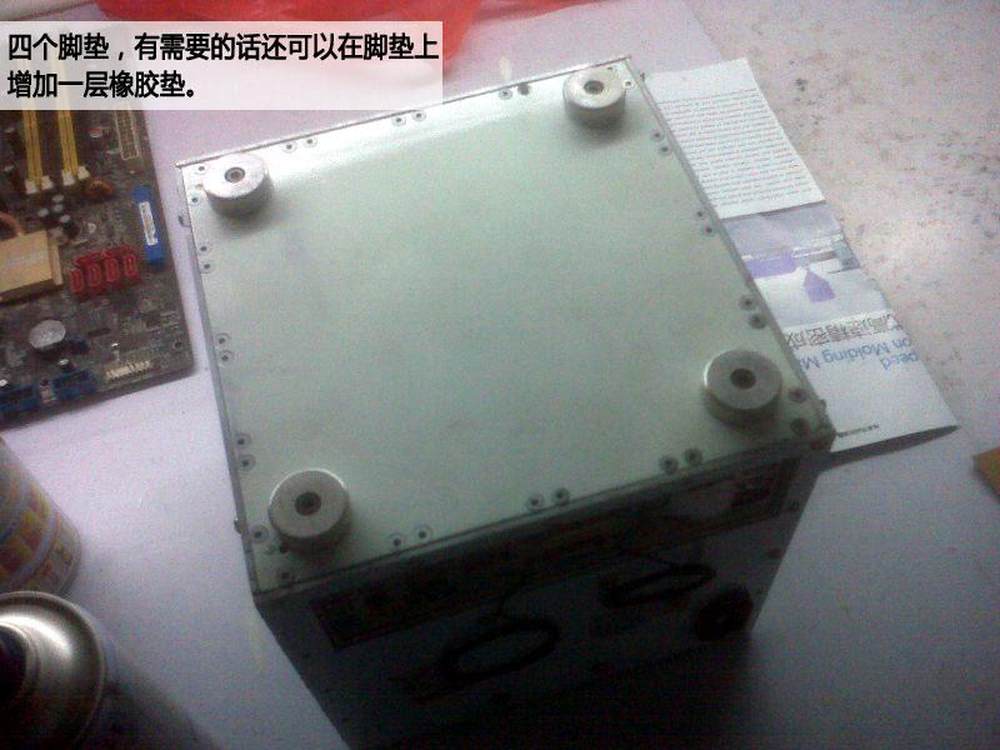

四个脚垫，有需要的话还可以在脚垫上增加一层橡胶垫。
26/34

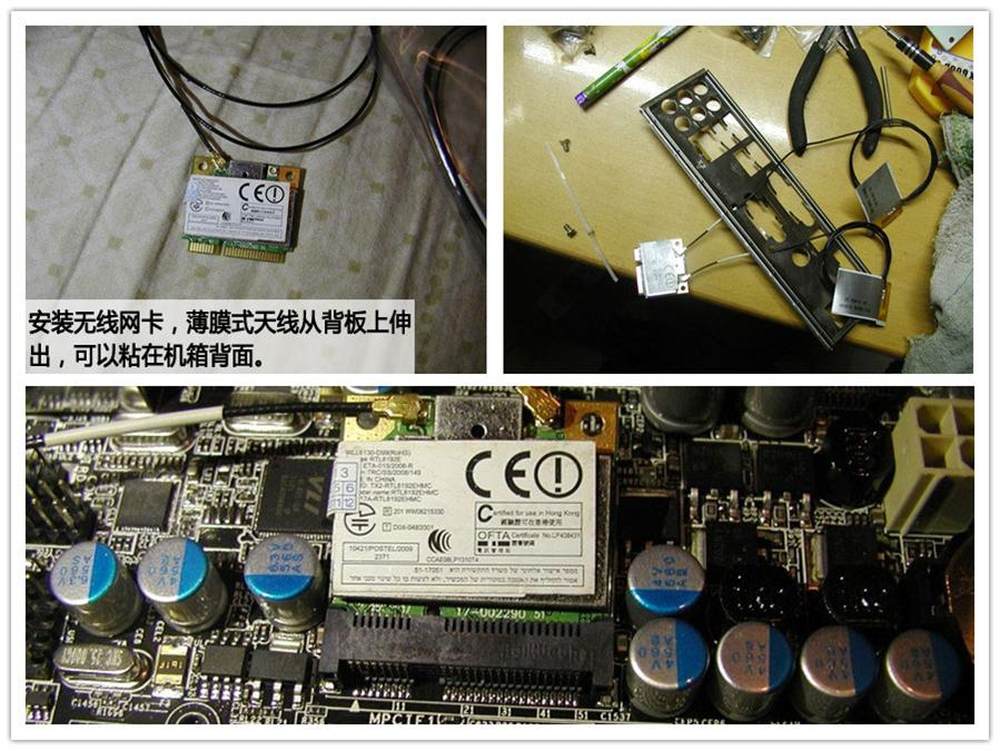

安装无线网卡，薄膜式天线从背板上伸出，可以粘在机箱背面。

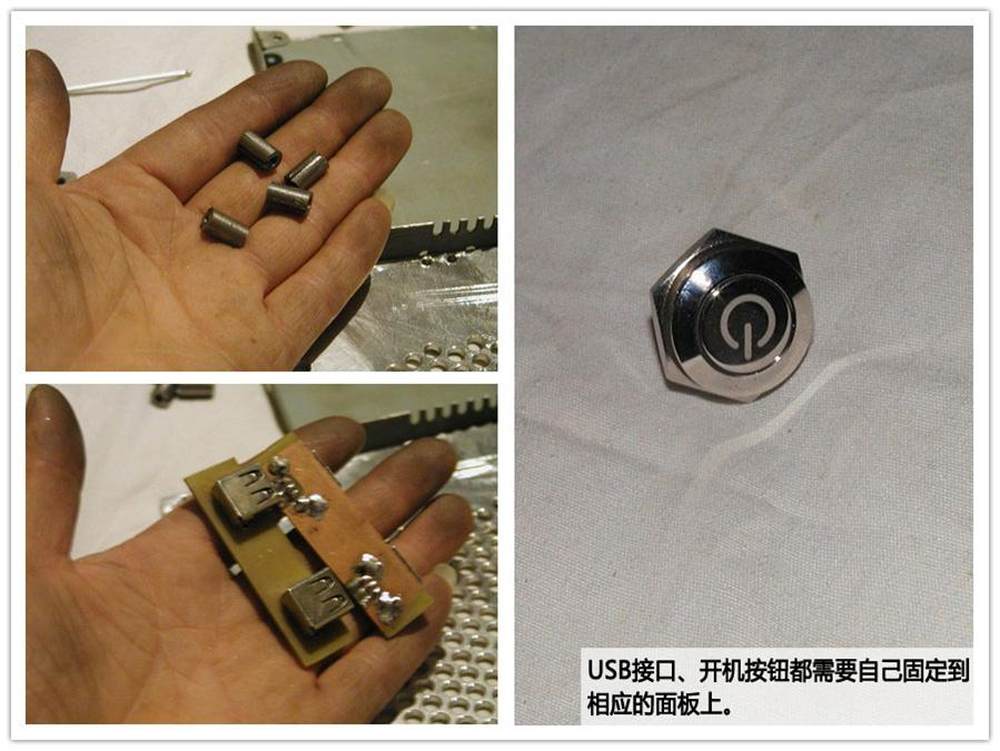

27/34
USB接口、开机按钮都需要自己固定到相应的面板上。
28/34

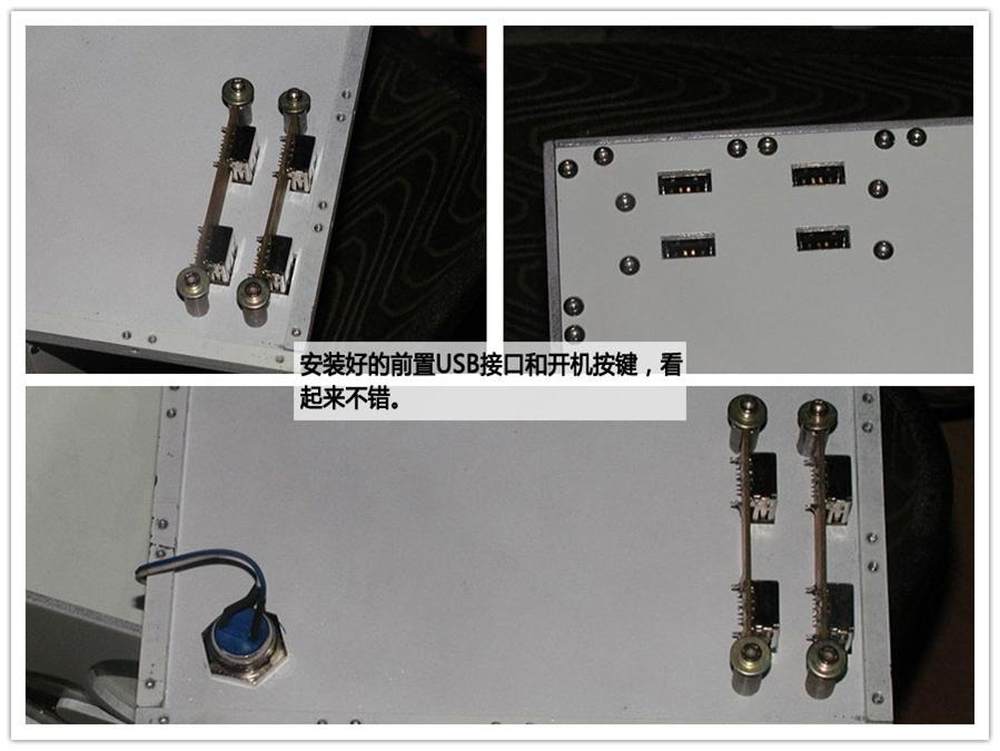

安装好的前置USB接口和开机按键，看起来很不错。

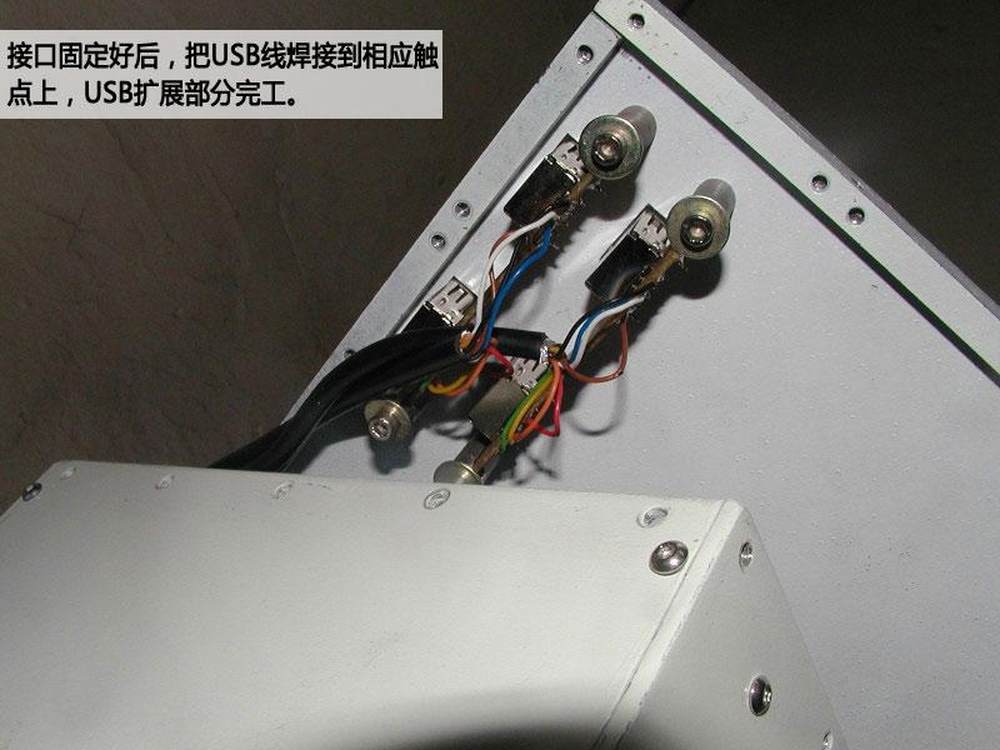

29/34
接口固定好后，把USB线焊接到相应触点上，USB扩展部分完工。
30/34
准备好AB胶，两个小圆片是SOYO标识镂空字中间的两点，用胶水粘上去。
31/34

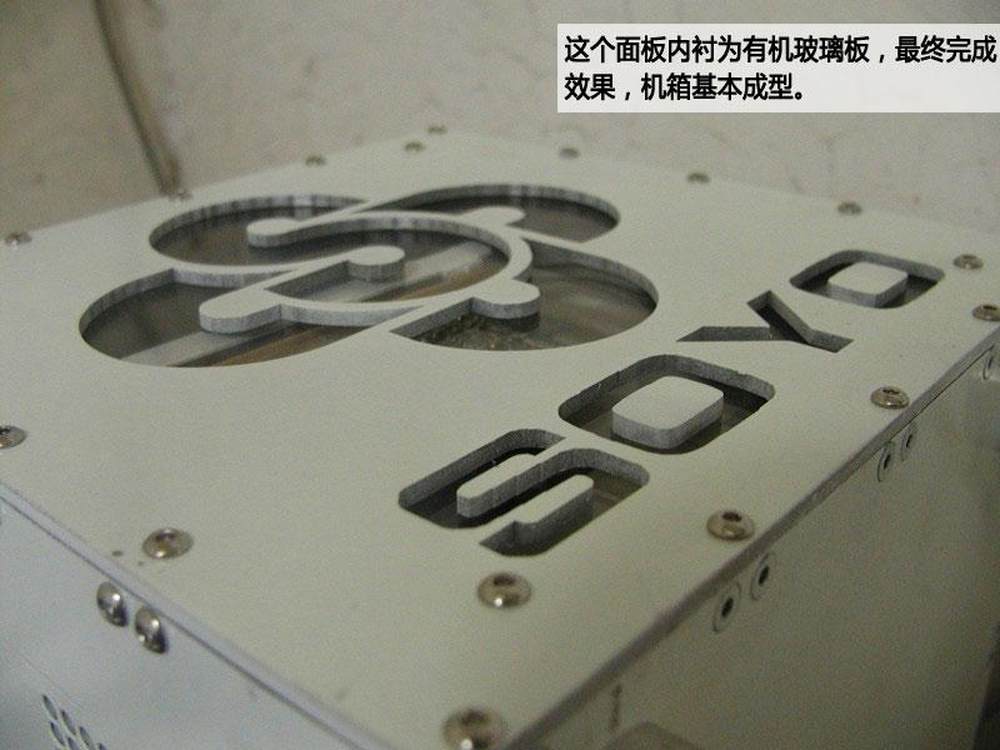

这个面板内衬为有机玻璃板，最终完成效果，机箱基本成型。
32/34

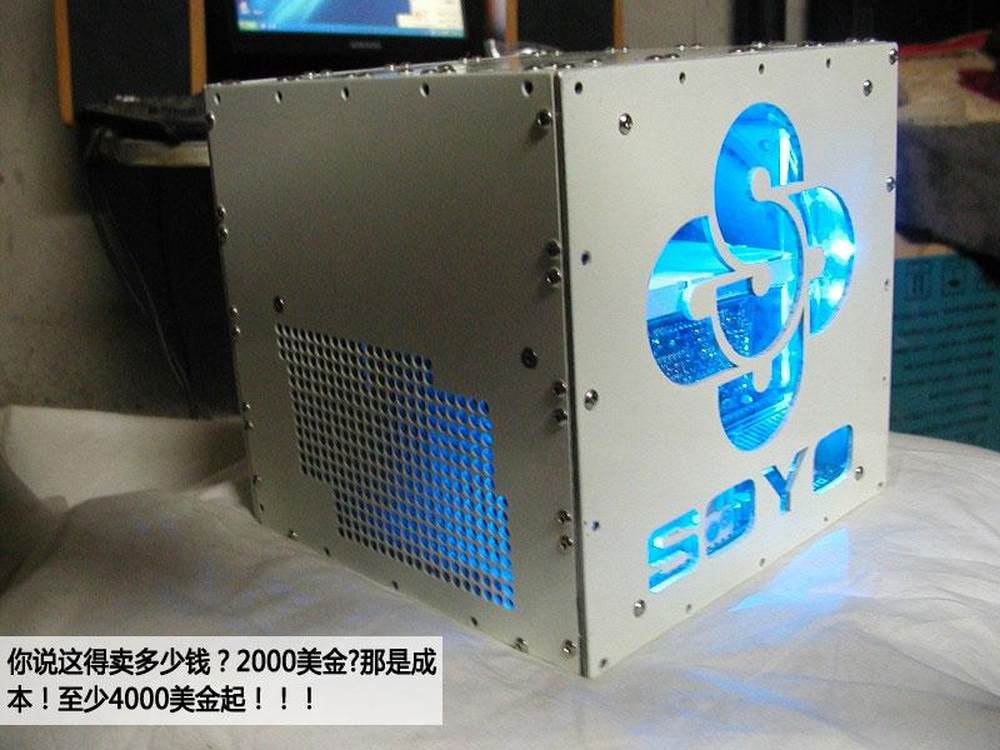

这款以梅捷SY-E350-U3M主板为核心的小型的HTPC就算完成了。
33/34

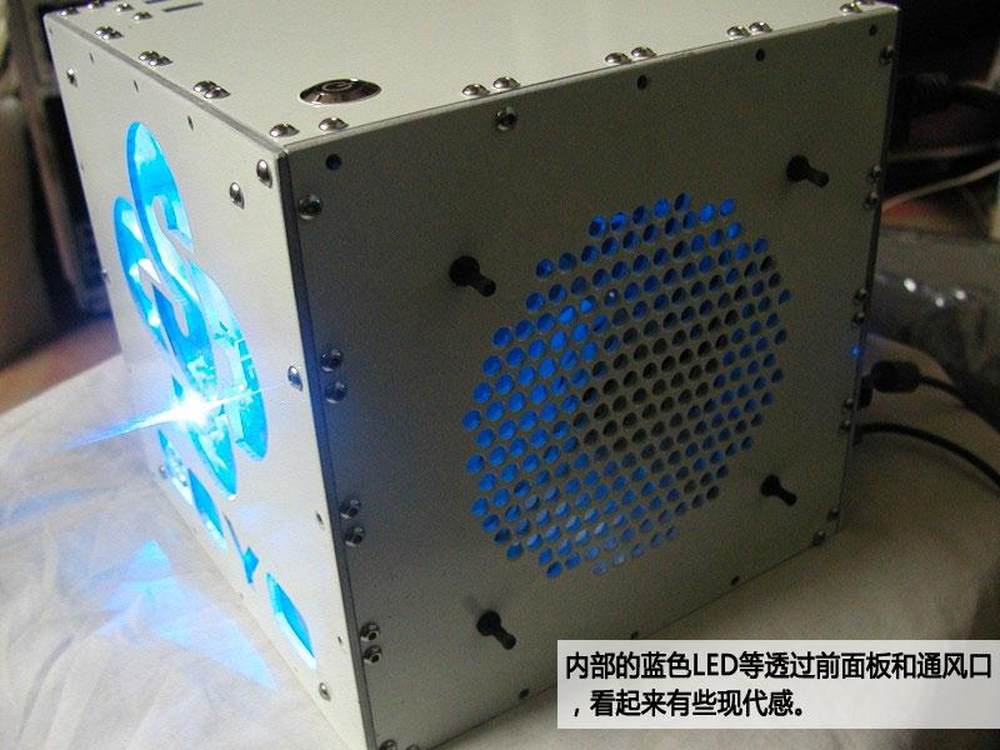

内部的蓝色LED等透过前面板和通风口，看起来有些现代感。
34/34
为了打造这款机器，付出的不止有汗水，但成品依然足以令人感到欣慰。
