毒烟惊魂记!面具男实测显卡散热风道
1/14
2/14

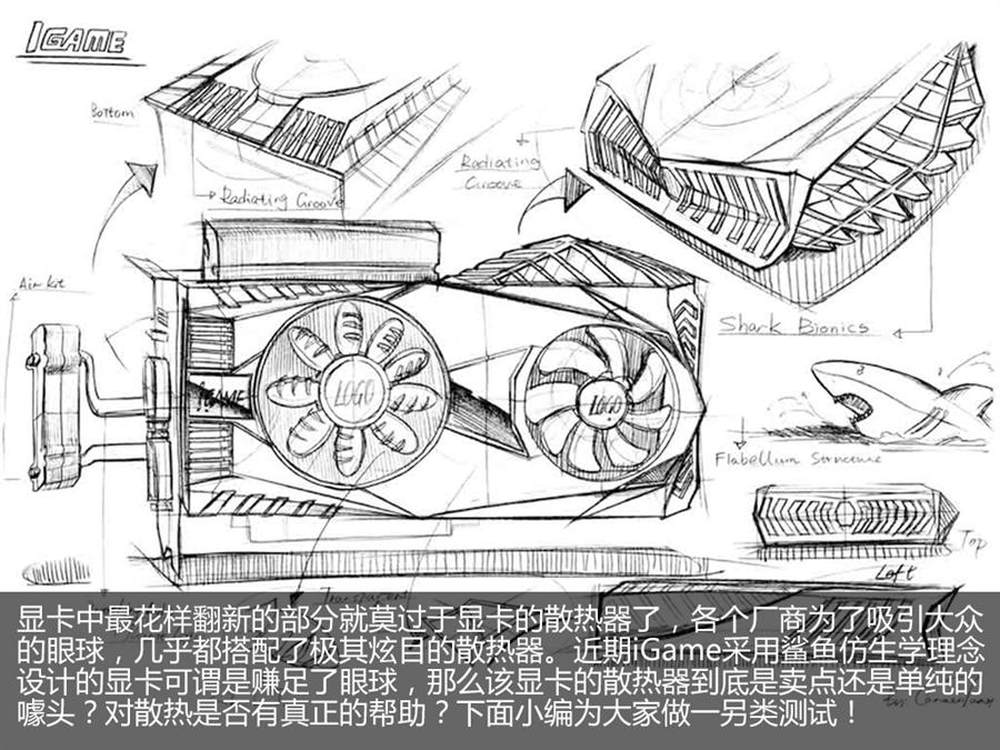

显卡中最花样翻新的部分就莫过于显卡的散热器了,各个厂商为了吸引大众的眼球,几乎都搭配了极其炫目的散热器。近期iGame采用鲨鱼仿生学理念设计的显卡可谓是赚足了眼球,那么该显卡的散热器到底是卖点还是单纯的噱头?对散热是否有真正的帮助?下面小编为大家做一另类测试!
3/14

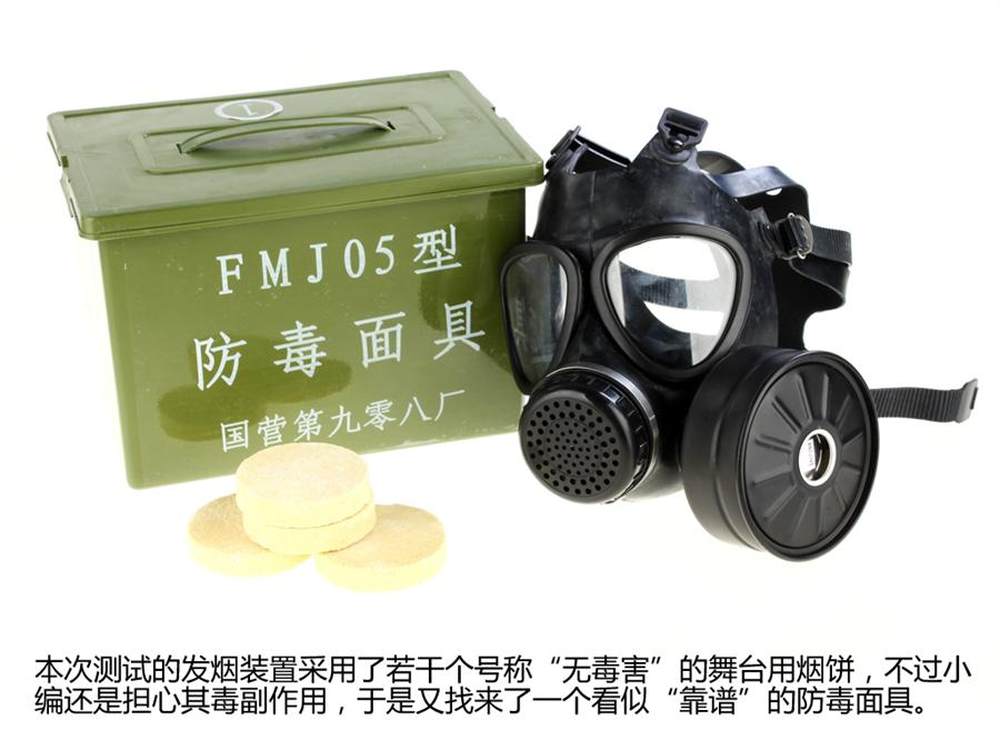

本次测试的发烟装置采用了若干个号称“无毒害”的舞台用烟饼,不过小编还是担心其毒副作用,于是又找来了一个看似“靠谱”的防毒面具。
4/14
先请一位颇有经验的同事来为小编指导一下防毒面具的配戴方法和注意事项。
5/14

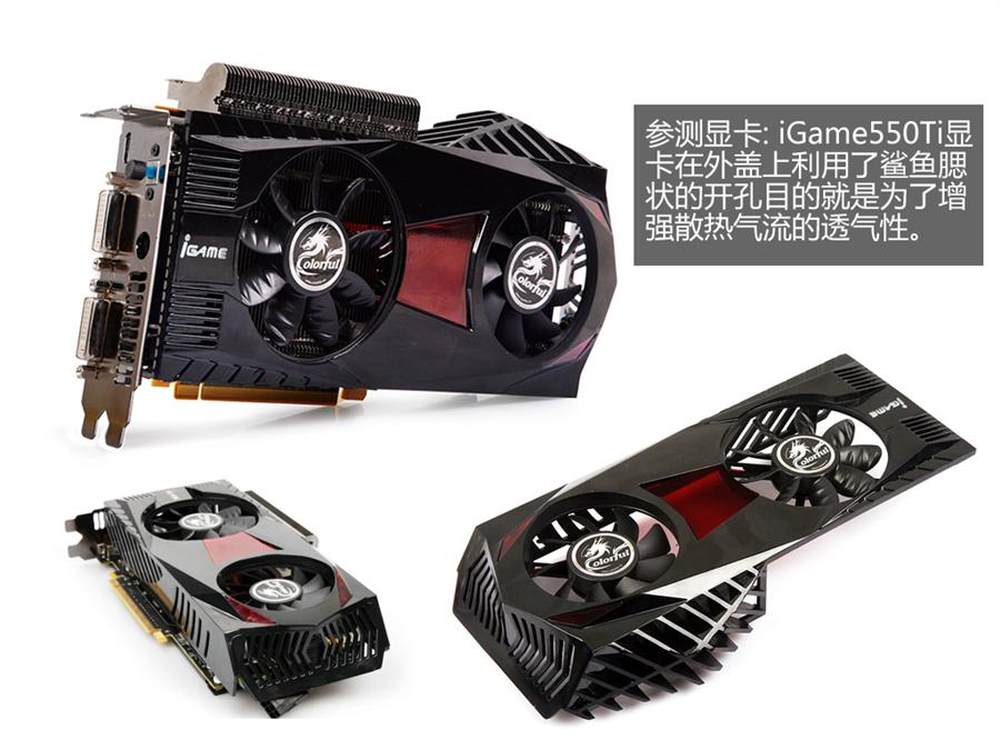

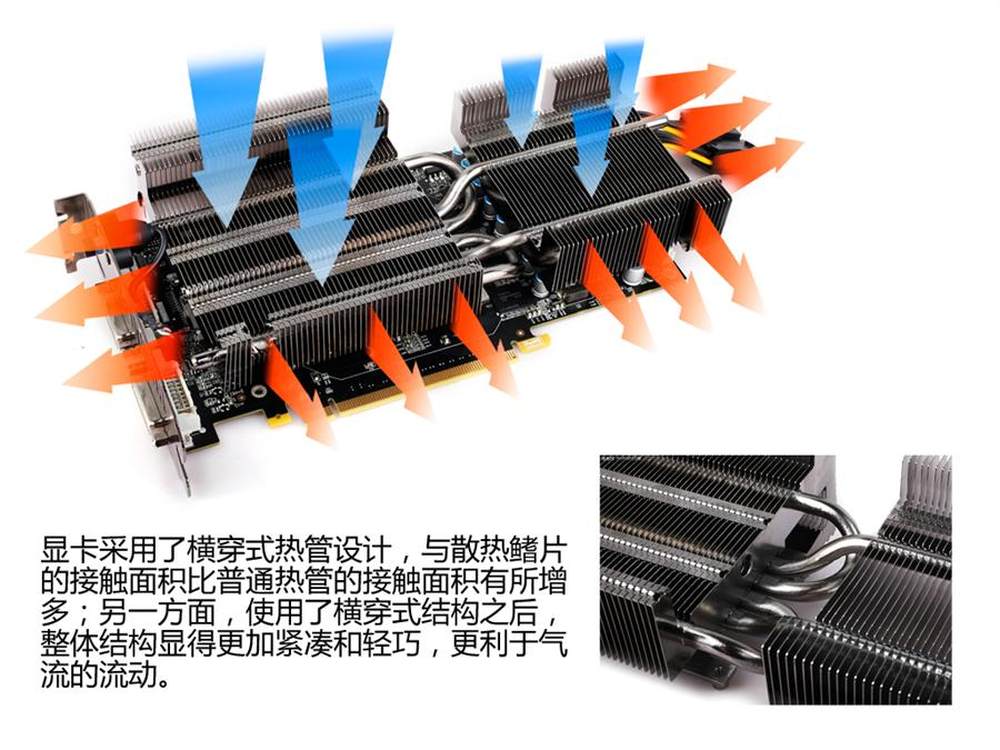

参测显卡: iGame550Ti显卡在外盖上利用了鲨鱼腮状的开孔目的就是为了增强散热气流的透气性。
6/14
7/14
先来进行一下初步测试,可以看到烟雾的效果还算可以,但工具还是略显山寨需要改进一下。
8/14

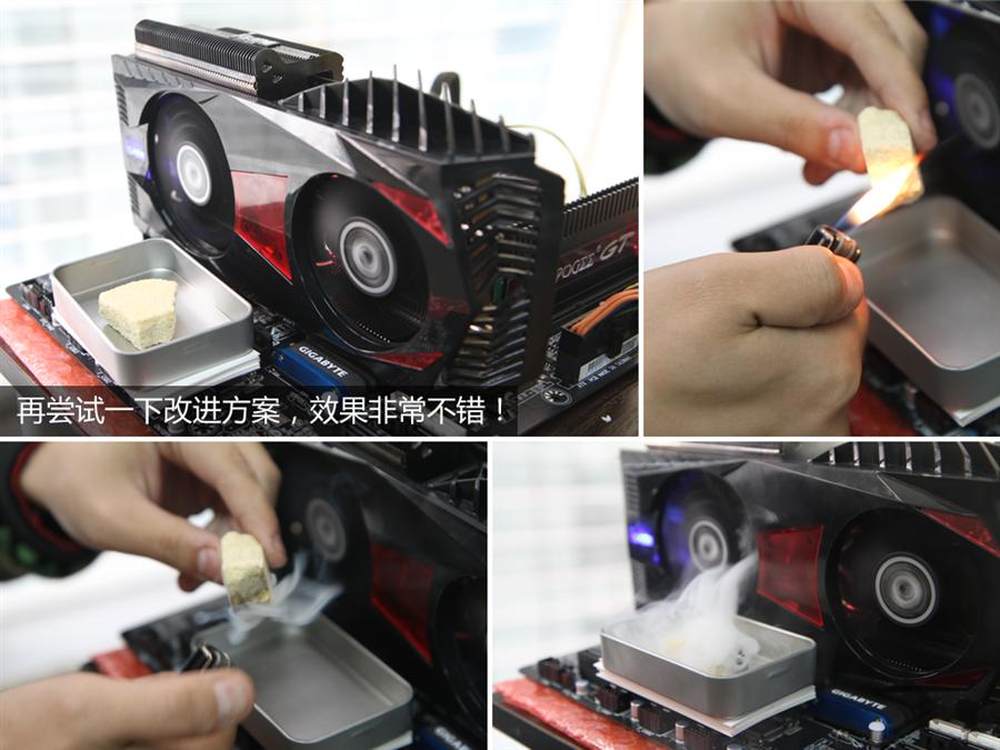

再尝试一下改进方案,效果非常不错!
9/14

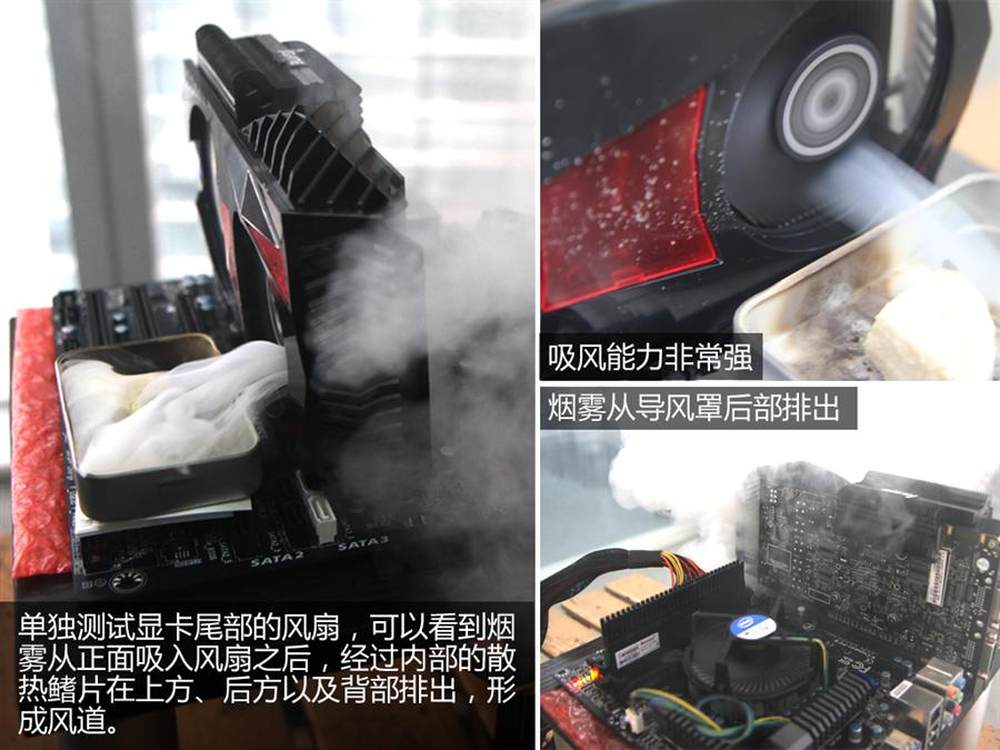

单独测试显卡尾部的风扇,可以看到烟雾从正面吸入风扇之后,经过内部的散热鳍片在上方、后方以及背部排出,形成风道。
10/14

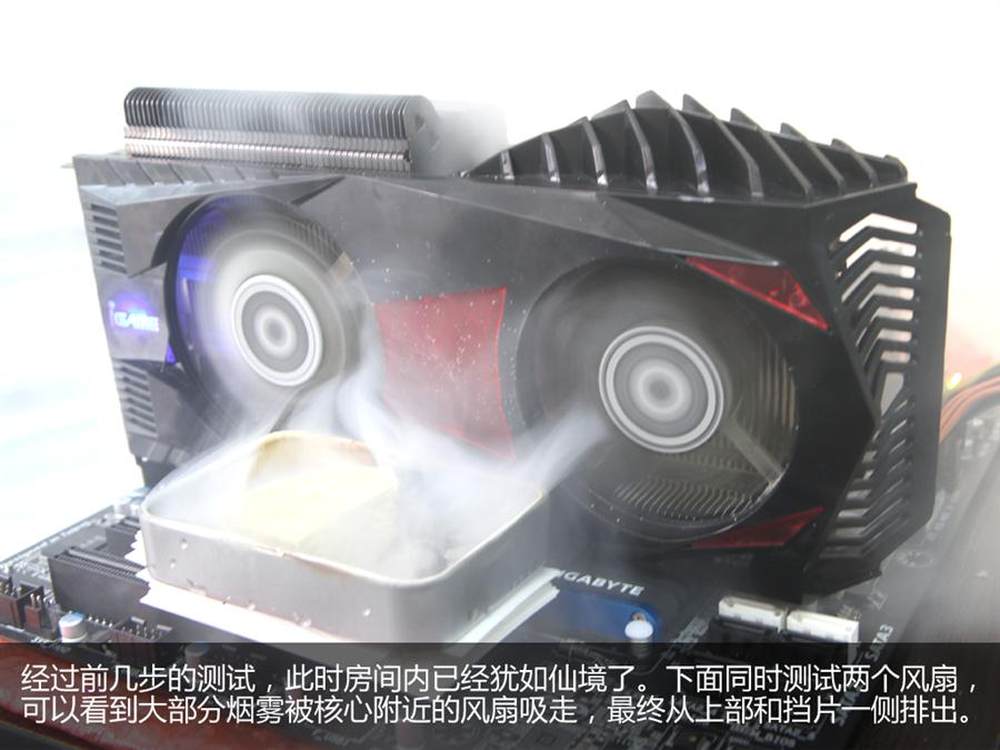

经过前几步的测试,此时房间内已经犹如仙境了。下面同时测试两个风扇,可以看到大部分烟雾被核心附近的风扇吸走,最终从上部和挡片一侧排出。
11/14

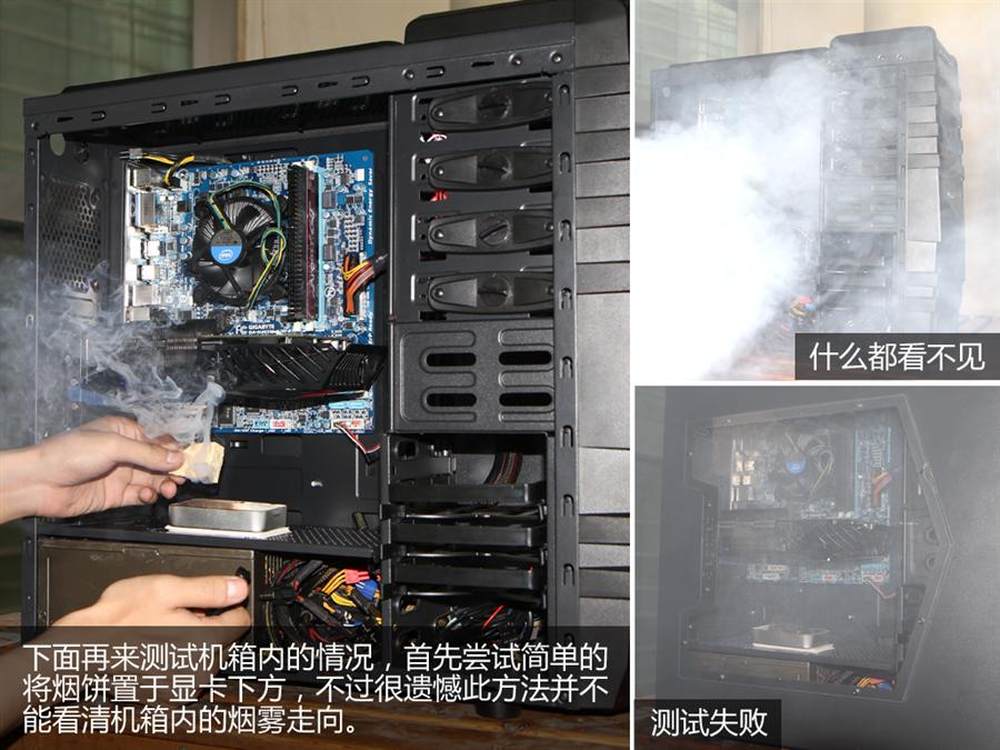

下面再来测试机箱内的情况,首先尝试简单的将烟饼置于显卡下方,不过很遗憾此方法并不能看清机箱内的烟雾走向。
12/14

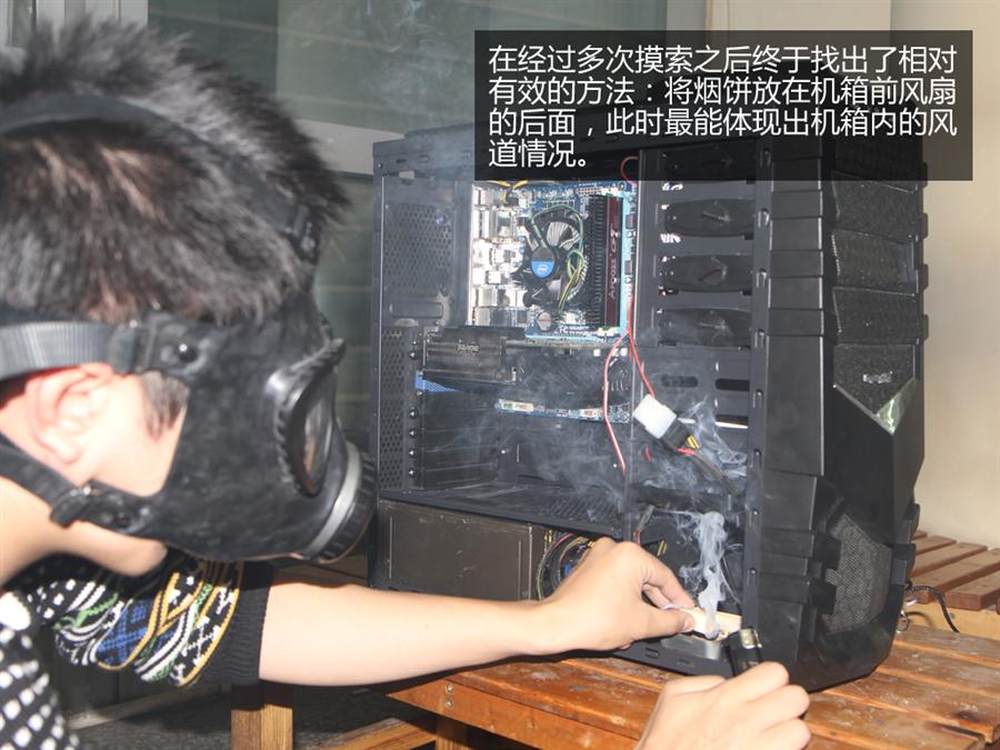

在经过多次摸索之后终于找出了相对有效的方法:将烟饼放在机箱前风扇的后面,此时最能体现出机箱内的风道情况。
13/14
最后需要告诉大家一点,其实散热是一个整体解决方案,这次我们主要是测试iGame显卡鲨鱼造型散热器的风道设计,检验一下其通风效果是否和官方宣称的一样?
14/14

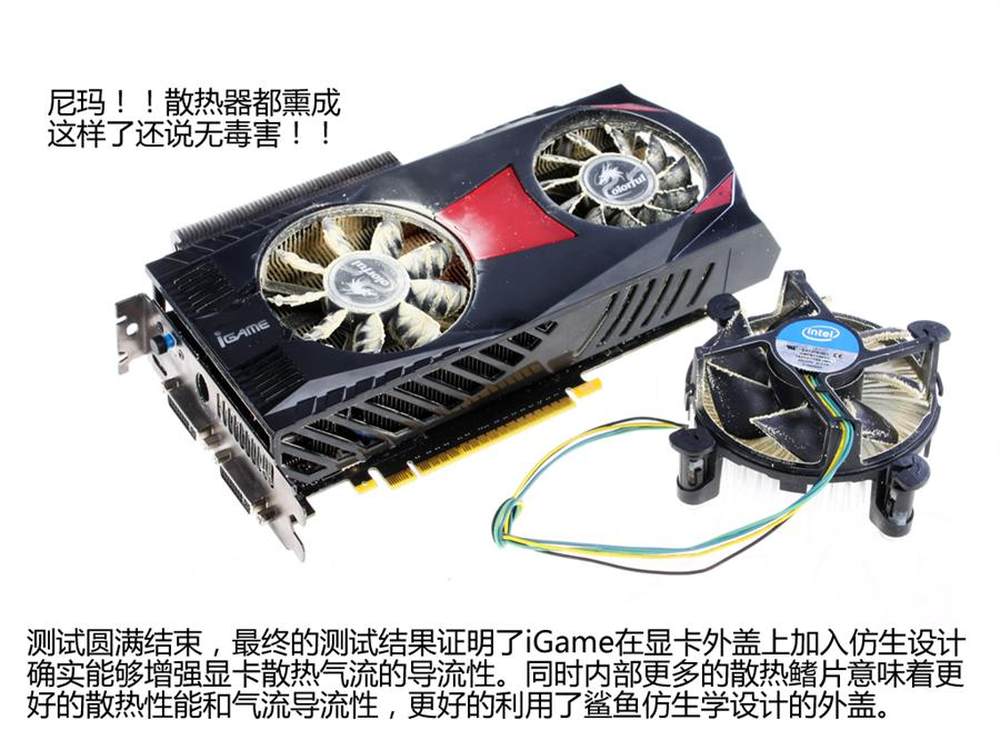

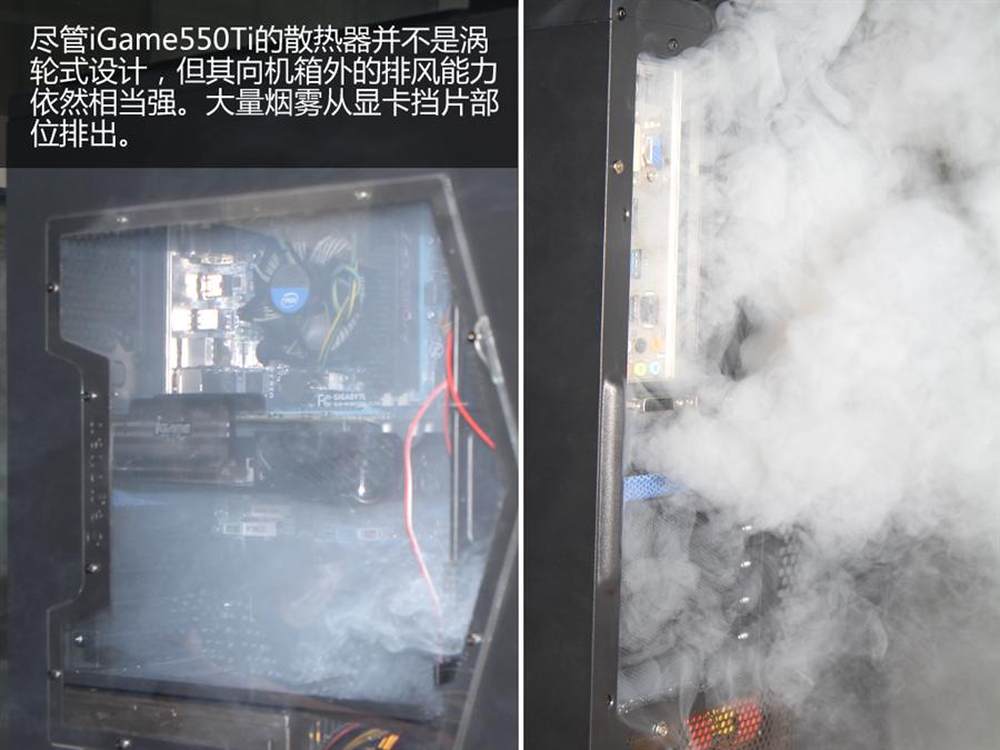

事实证明,虽然鲨鱼散热器造型很特别,但排风效果还是很不错的,大约有近一半的热量(烟雾)从显卡挡板处排走,也有一大半残留在了机箱内,从机箱风扇位和电源处排走。 这次我们是拿显卡测试,实际上显卡的散热与排风与机箱设计也是息息相关的,毕竟封闭的机箱内是一个整体,如果机箱再加一个后置风扇的话,那排风散热能力又将会更强。
