做工无敌棒!游戏包装盒打造豪华HTPC
1/28
近期在清理工位时,小编无意中发现了《英雄无敌6》豪华版的包装盒,该包装盒做工非常精美,因此小编不忍丢弃,于是就萌生出了利用它来MOD一款HTPC主机的念头。2/28
老规矩又到了广告时间:

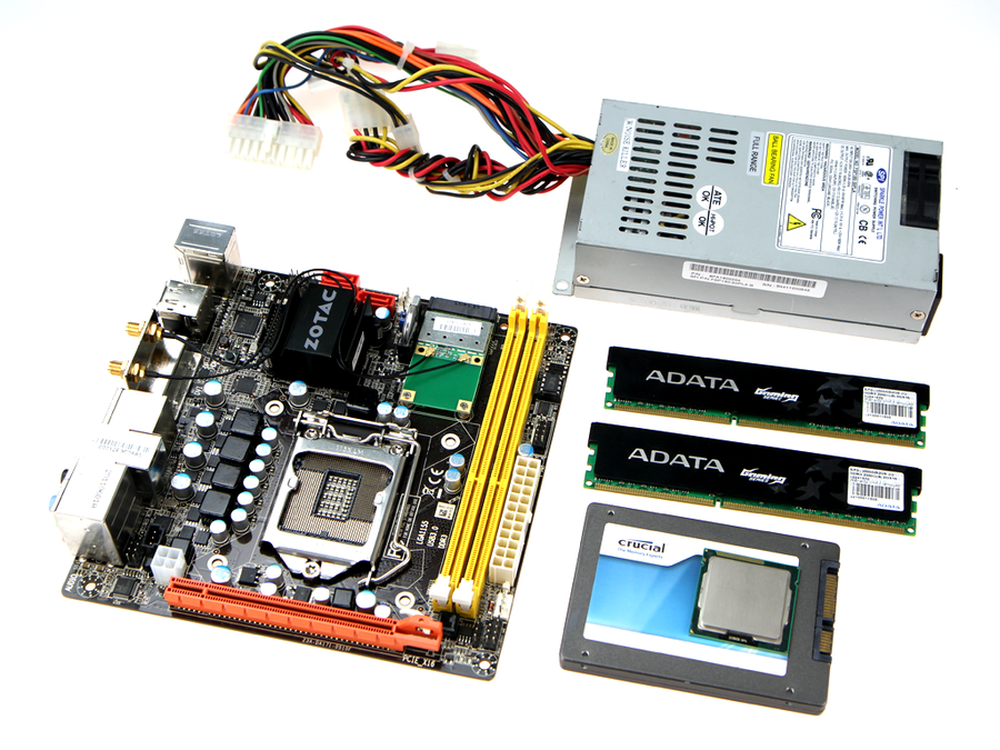

Intel Core i3 2105基于32nm Sandy Bridge架构,真正融合了GPU,Intel称之为“核芯显卡”。技术方面,第二代Core i3仍支持超线程技术,并加入了AVX指令的支持,其中核芯显卡还支持睿频加速技术。
本次采用的索泰H61-ITX虽然小,但是用料可不省,有高品质的黑色PCB板和全固态电容加全封闭式电感。供电模块则采用3 1 1设计,每相供电都采用上一下二的八爪鱼供电MOS,最大支持95W的1155接口酷睿 CPU。高速无线网卡是该主板的一大卖点,能提供最高150M的无线传输速度。3/28

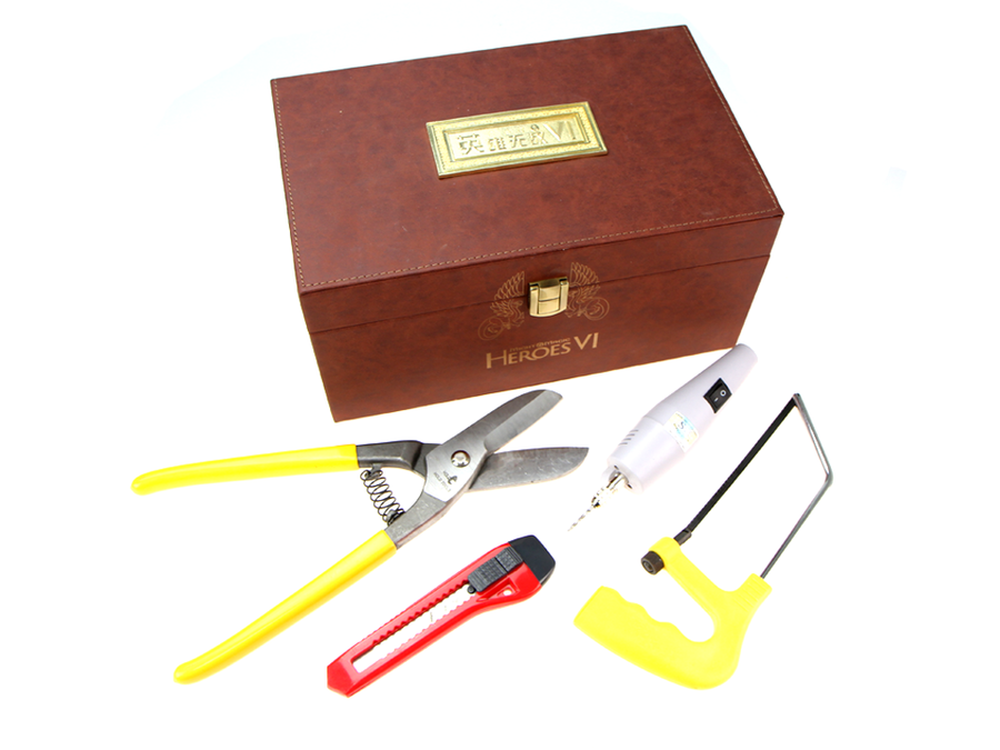

本次MOD所要用到的主要工具:剪子、电钻、壁纸刀、钢锯。4/28
先来规划各硬件的位置。在这里小编先吐槽两句,这个豪华版的盒子真对得起“豪华版”的称号,最厚部分达1cm,最薄部分也有0.5cm,而且硬度超高,增加了不少改造难度。5/28

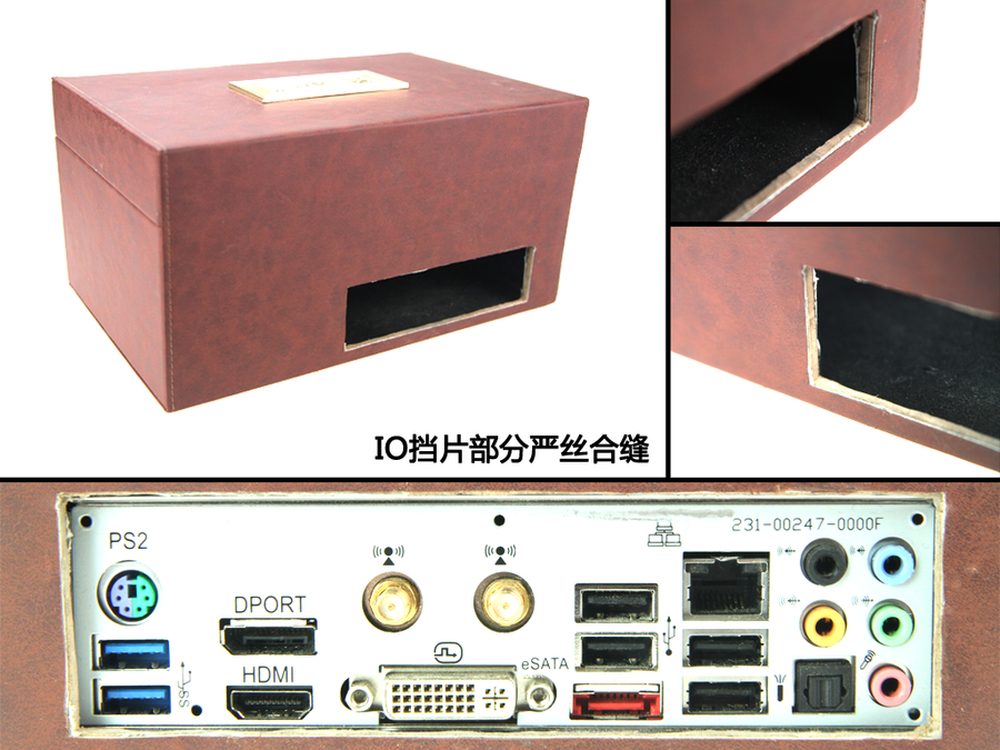

裁剪出主板IO接口的位置。6/28

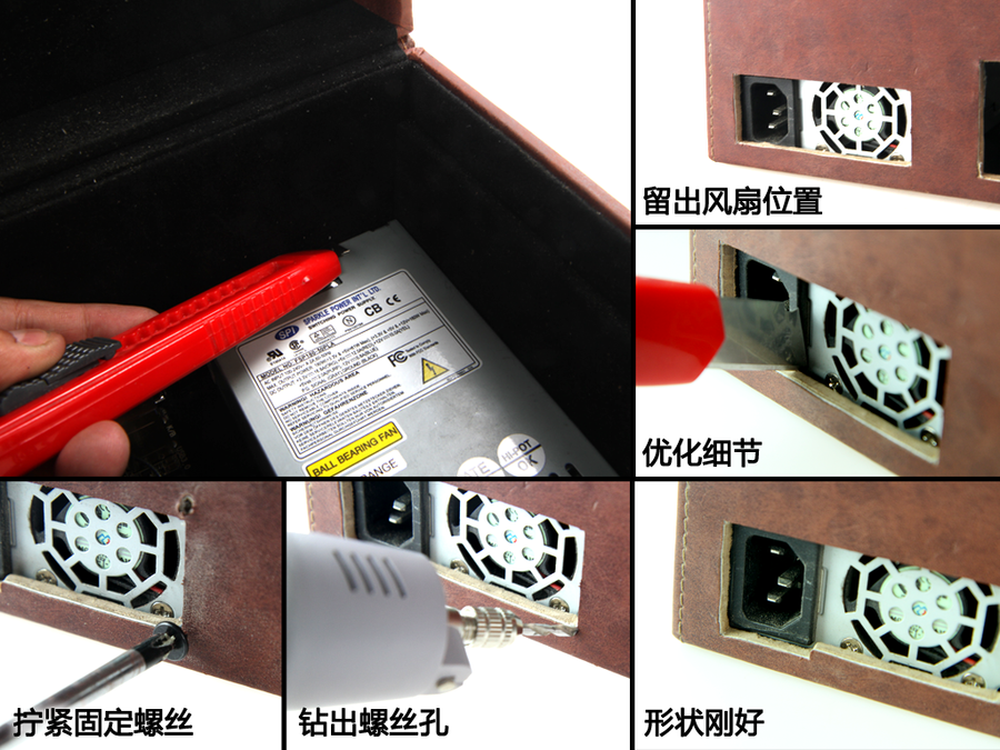

裁剪出电源接口的位置。7/28

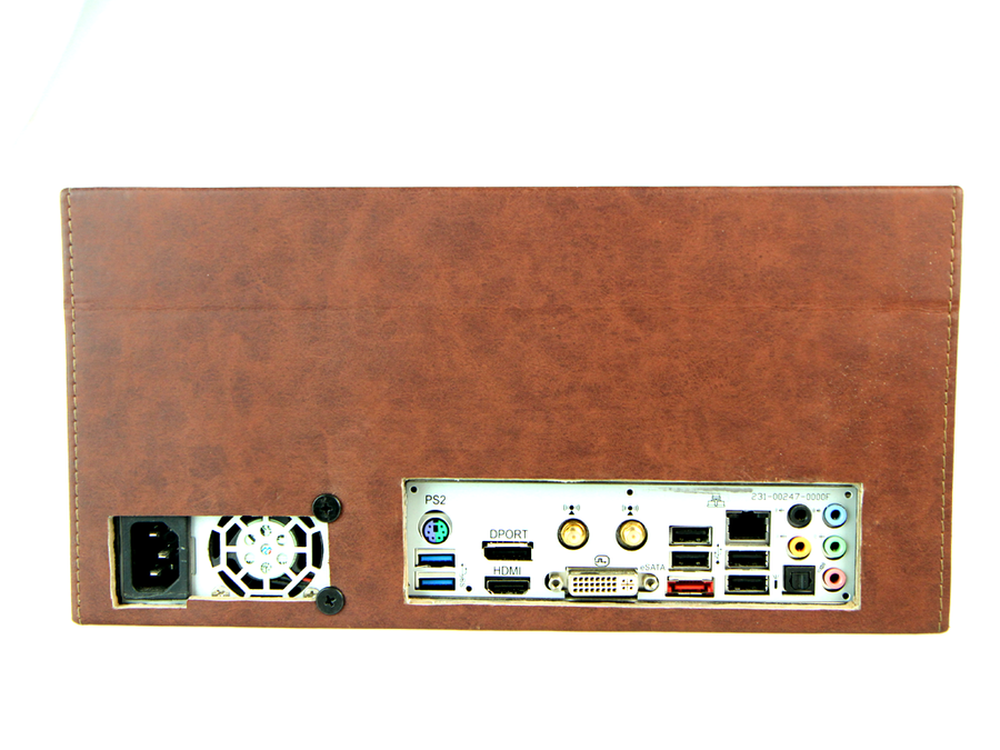

电脑后部接口的最终效果。8/28

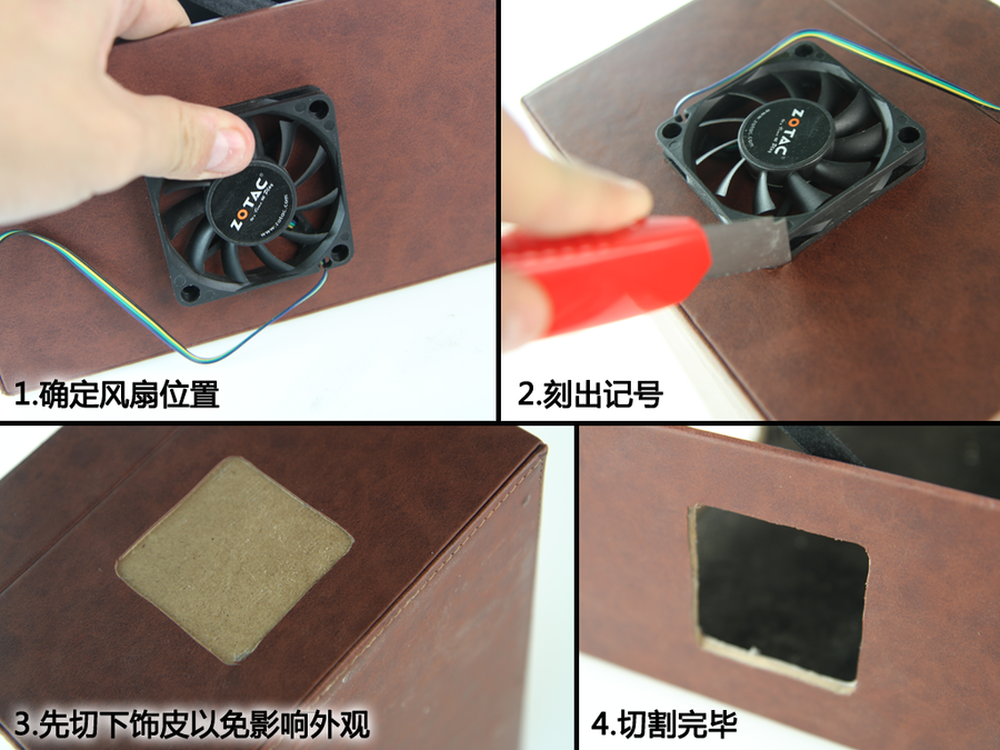

由于机箱体积小巧,因此还要增加一个风扇辅助散热。9/28

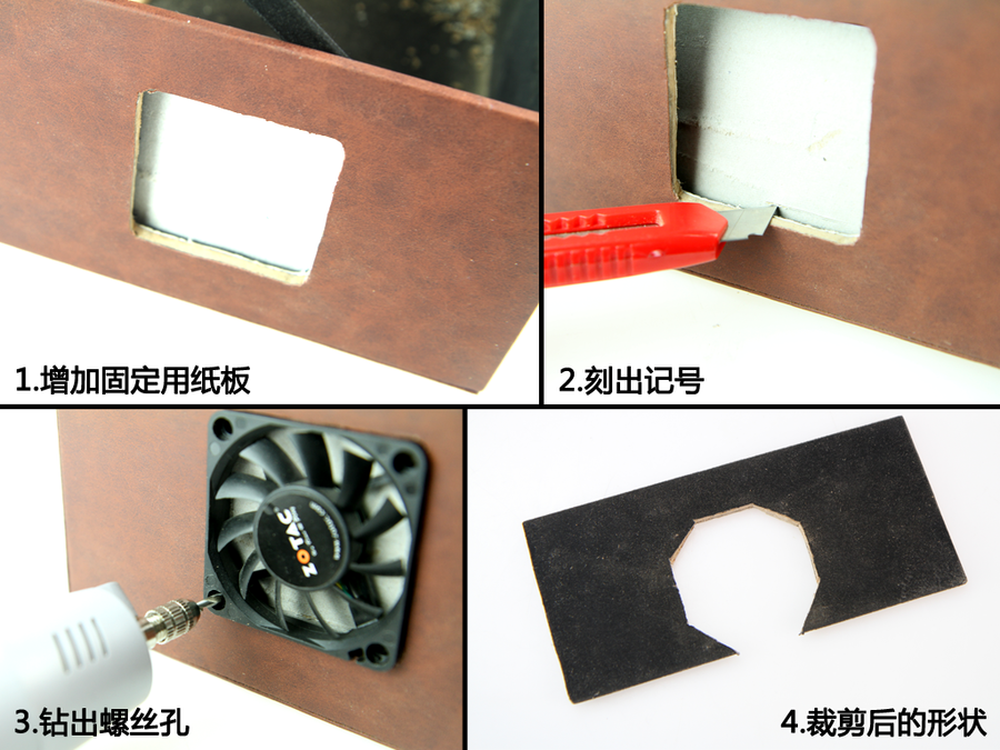

安装固定风扇用的纸板。10/28

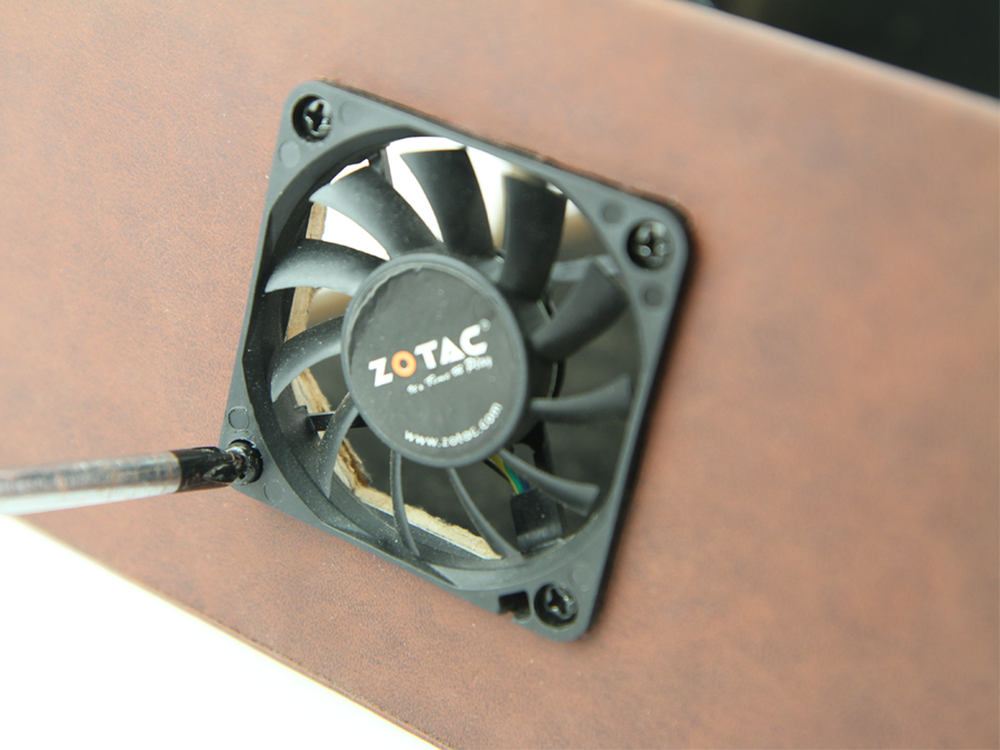

最终风扇被嵌入到盒子侧面。11/28

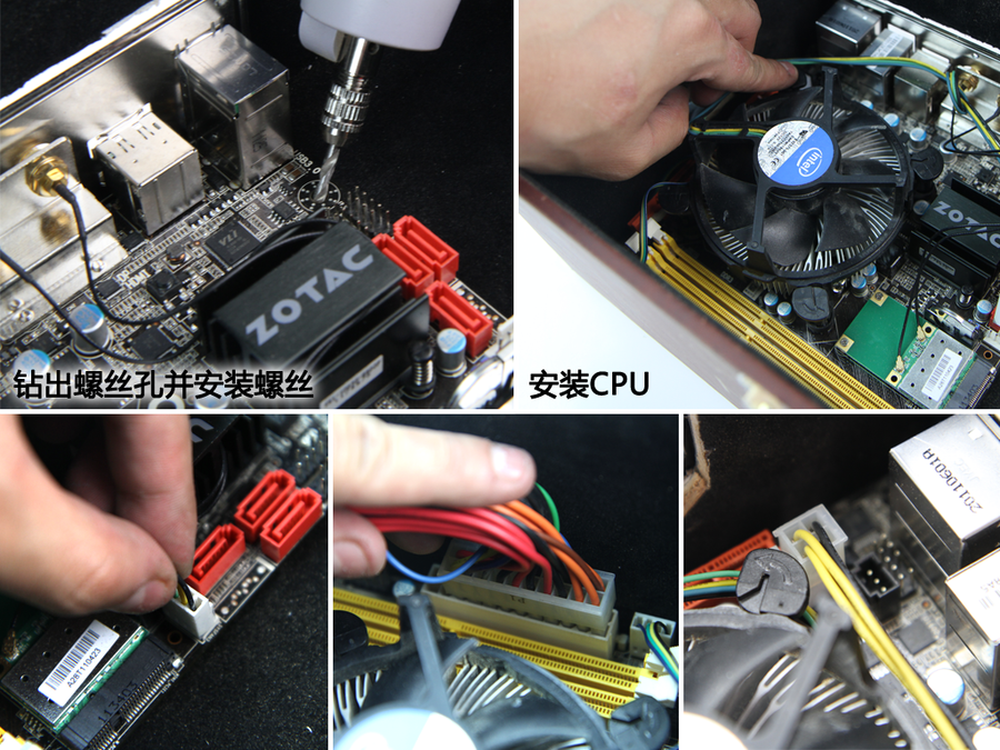

将主板等配件安装妥当。实际上到这一步骤小编原计划的MOD作品已经基本完工,但在安装的最后阶段,小编突发灵感,决定进一步完善这一作品。12/28

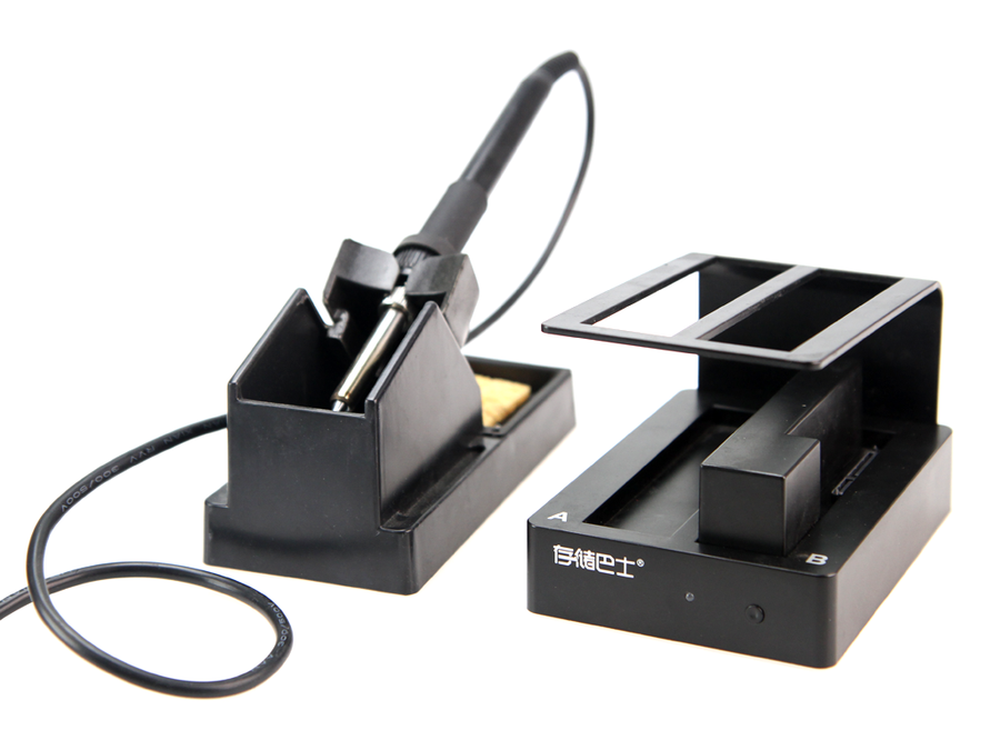

于是小编又找来了焊台和一个支持双硬盘的硬盘座。那么这两样东西究竟是做什么用的呢?13/28

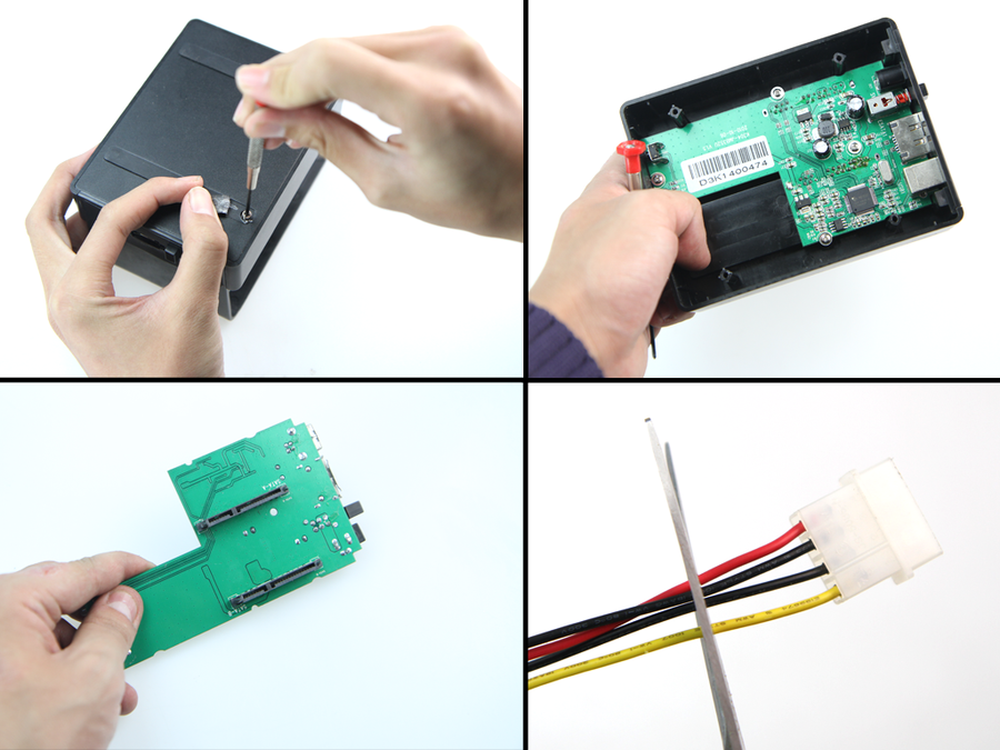

先将硬盘座拆散,并准备一个D型接口。14/28

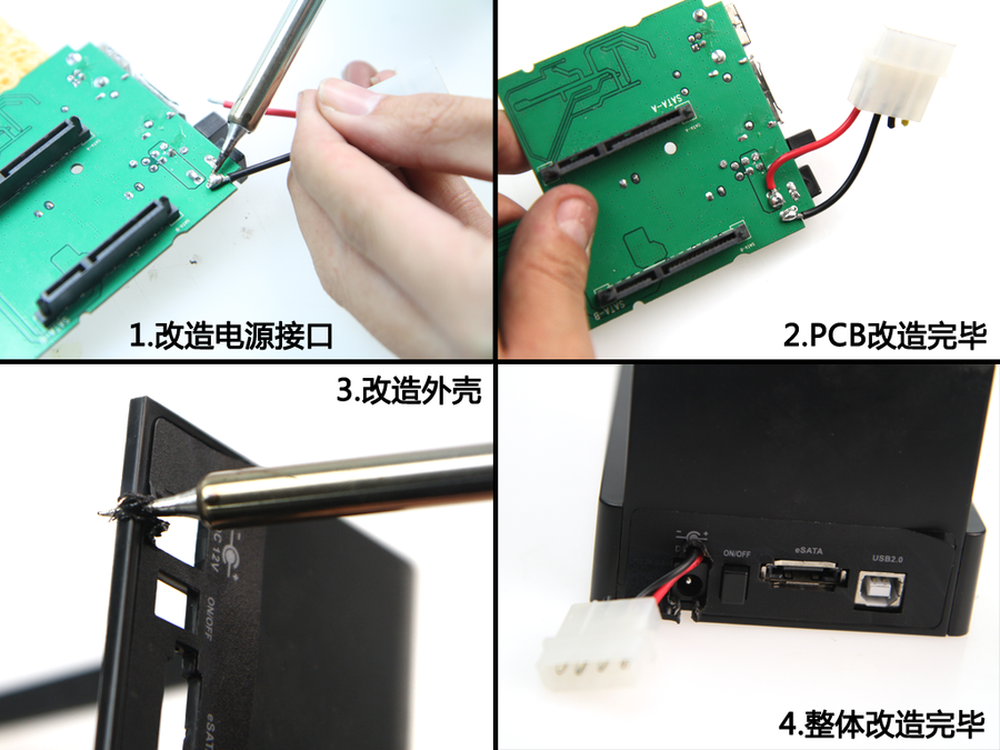

将硬盘座外接供电的部分改造成可以由电脑电源直接供电的D型接口。15/28

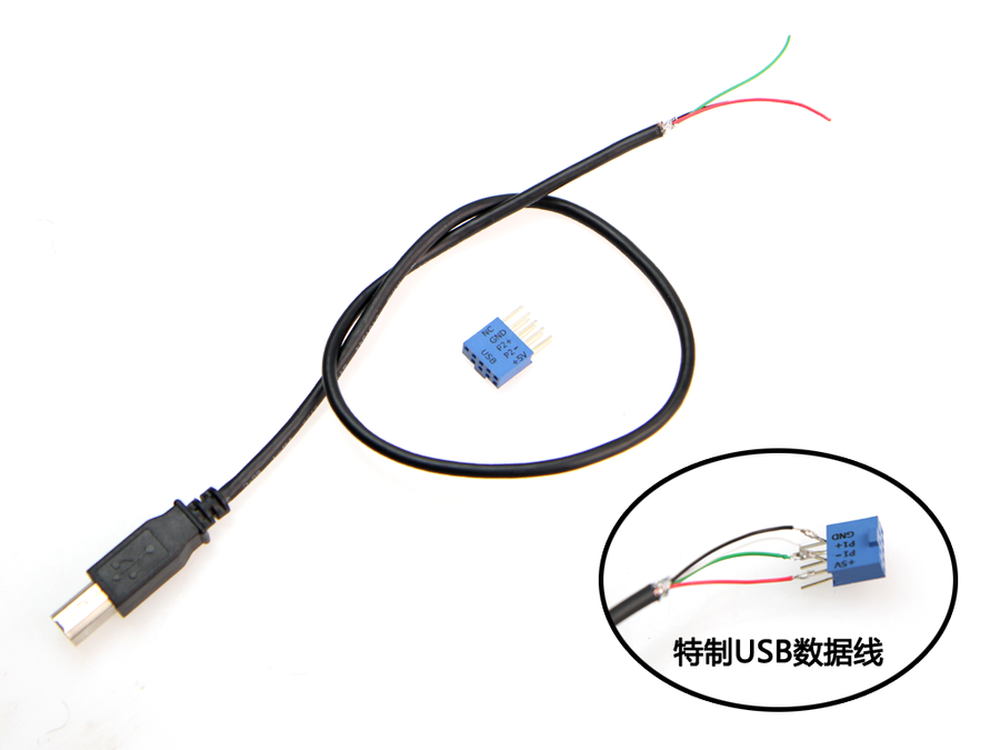

将USB数据线也改为直接插在主板上的跳线形式。16/28

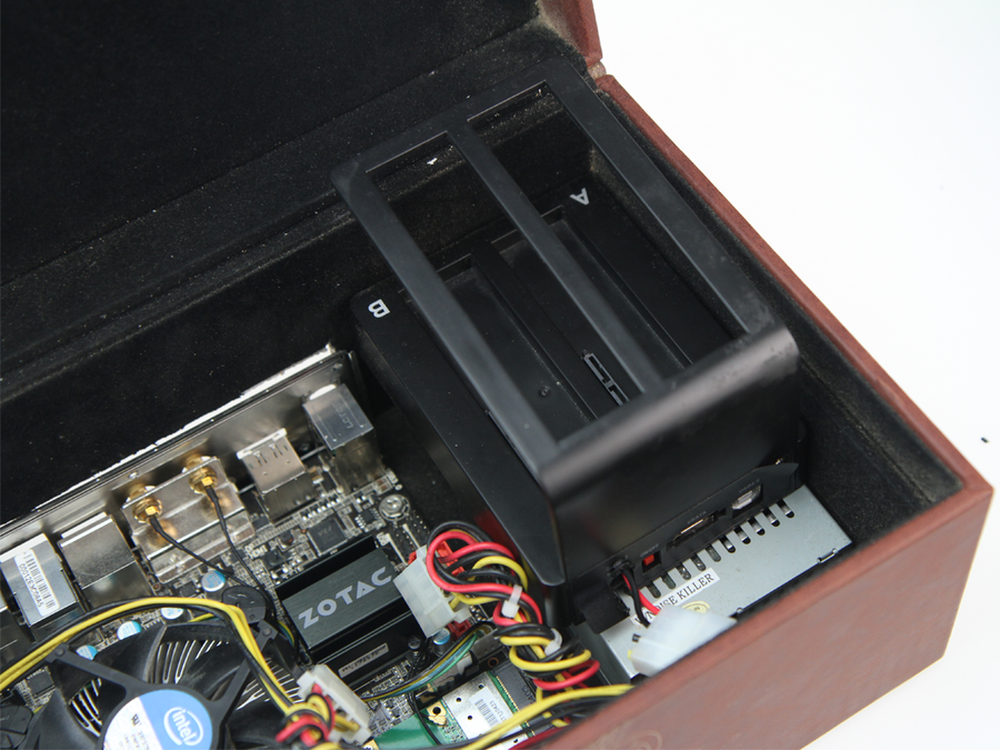

将硬盘座安装在电源上方,位置刚刚好。17/28
将纸盒上层的隔板切割出硬盘座的位置,初步试一下,位置非常合适。18/28

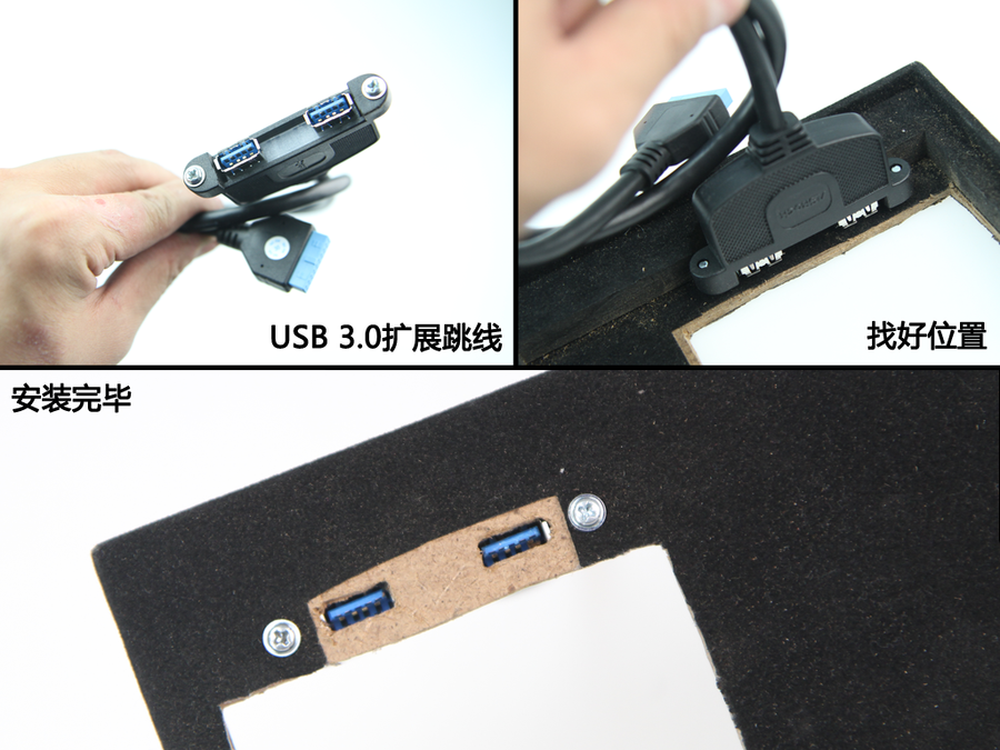

安装前置USB 3.0跳线。19/28

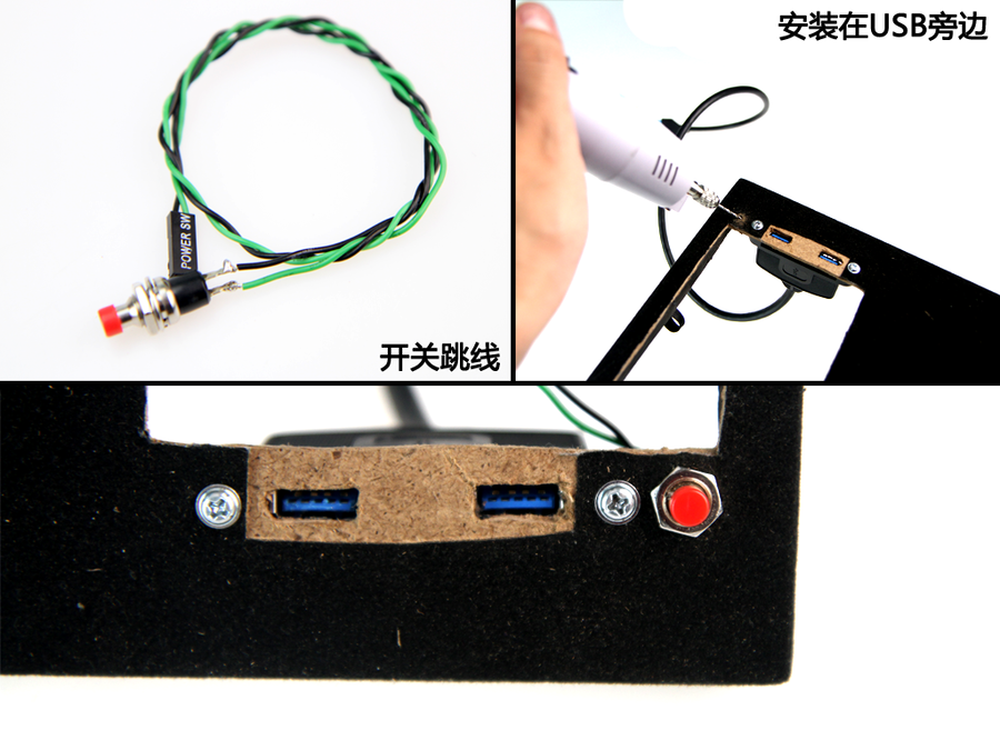

安装开关跳线。20/28

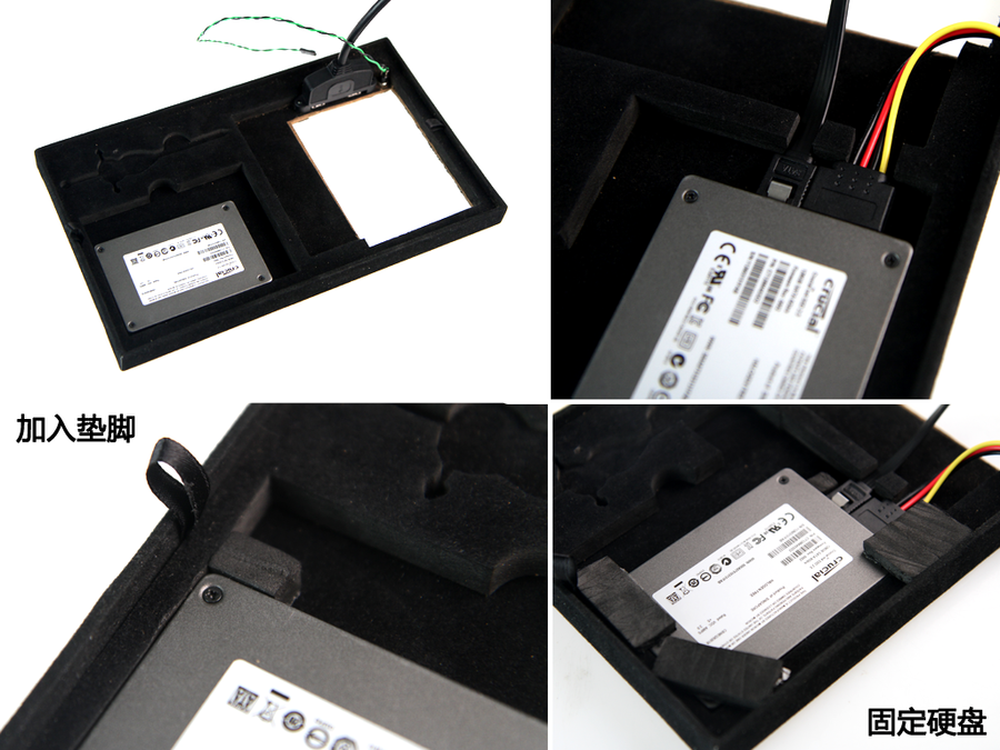

SSD刚好可以安装到上层隔板的反面。21/28

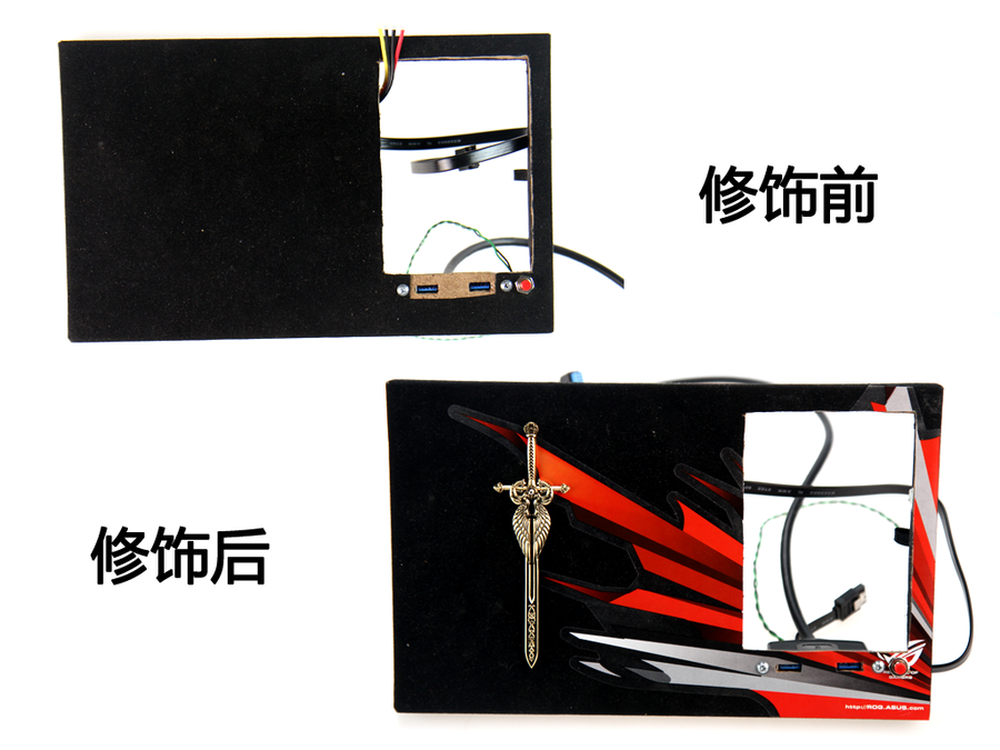

跳线和硬盘安装好后,隔板的部分安装完成,不过还需要简单修饰。22/28

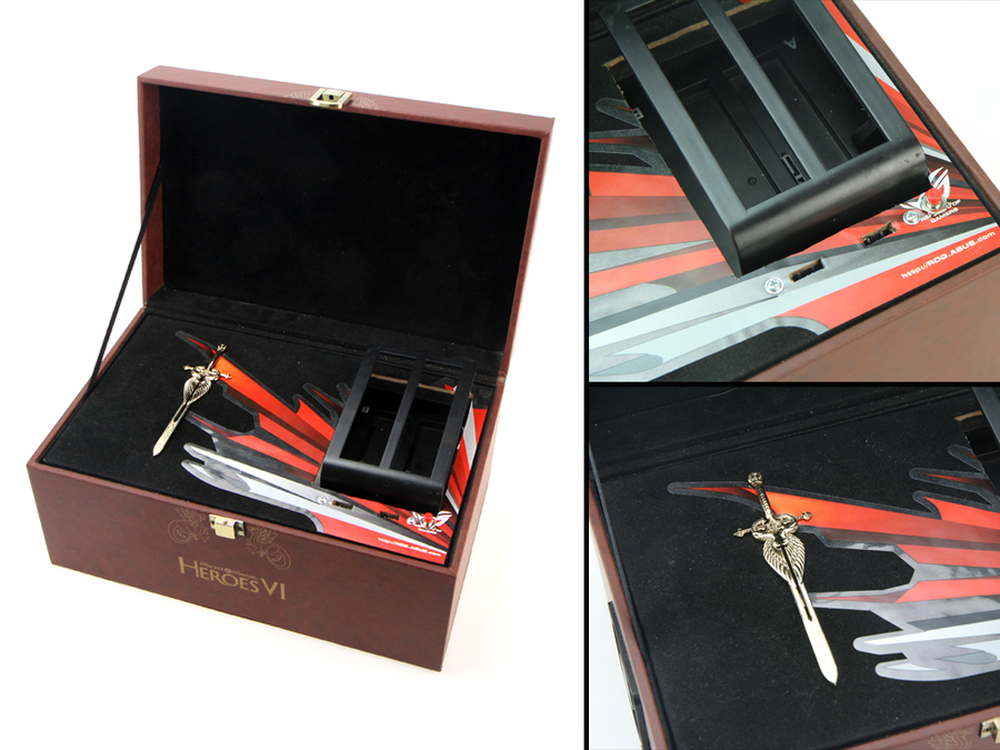

将隔板扣到MOD机箱的相应位置,连接好跳线,一切大功告成。23/28

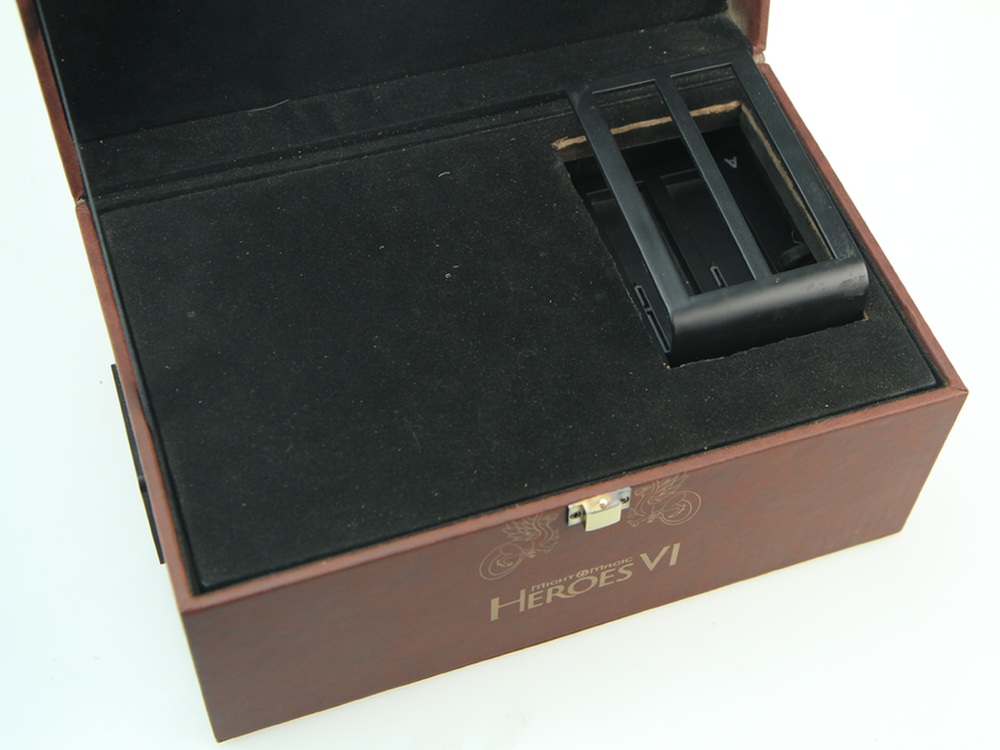

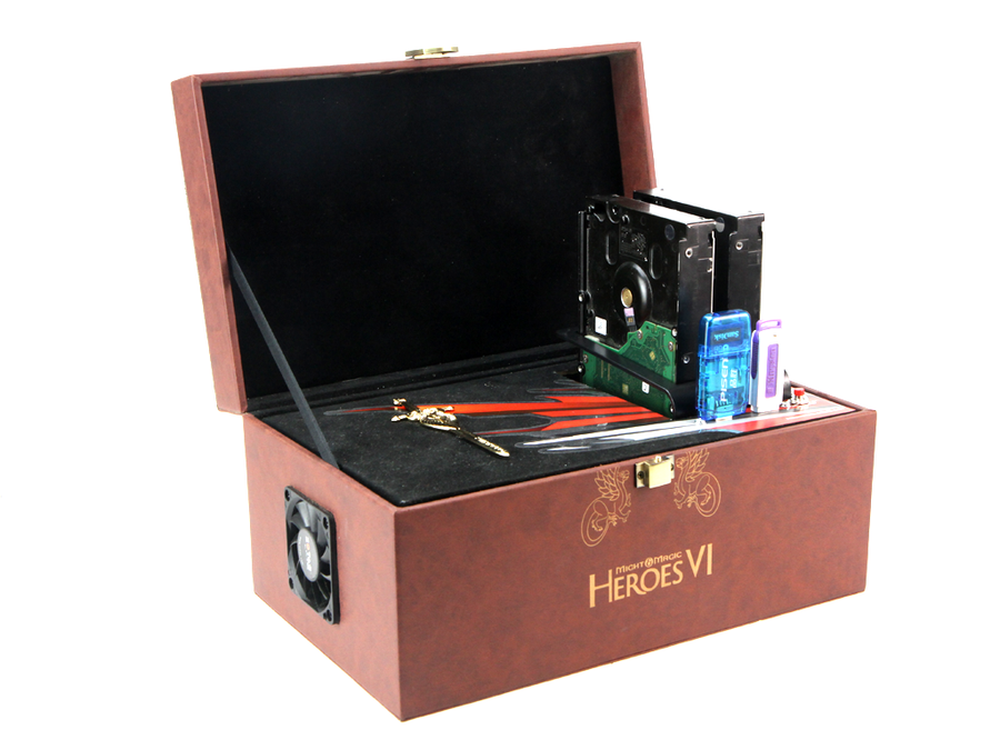

终极状态!可以同时连接两块硬盘和U盘噢!亲!USB 3.0噢!亲!可以无限扩展容量噢!亲!24/28

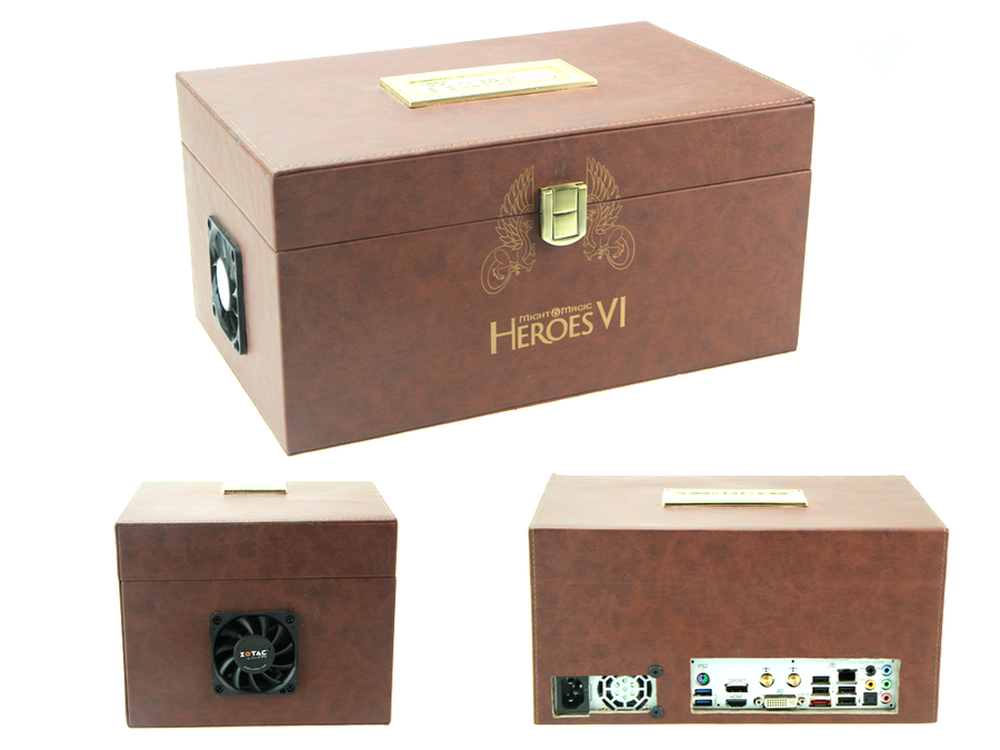

潜伏者状态!不看后面谁会知道它是一台电脑?25/28

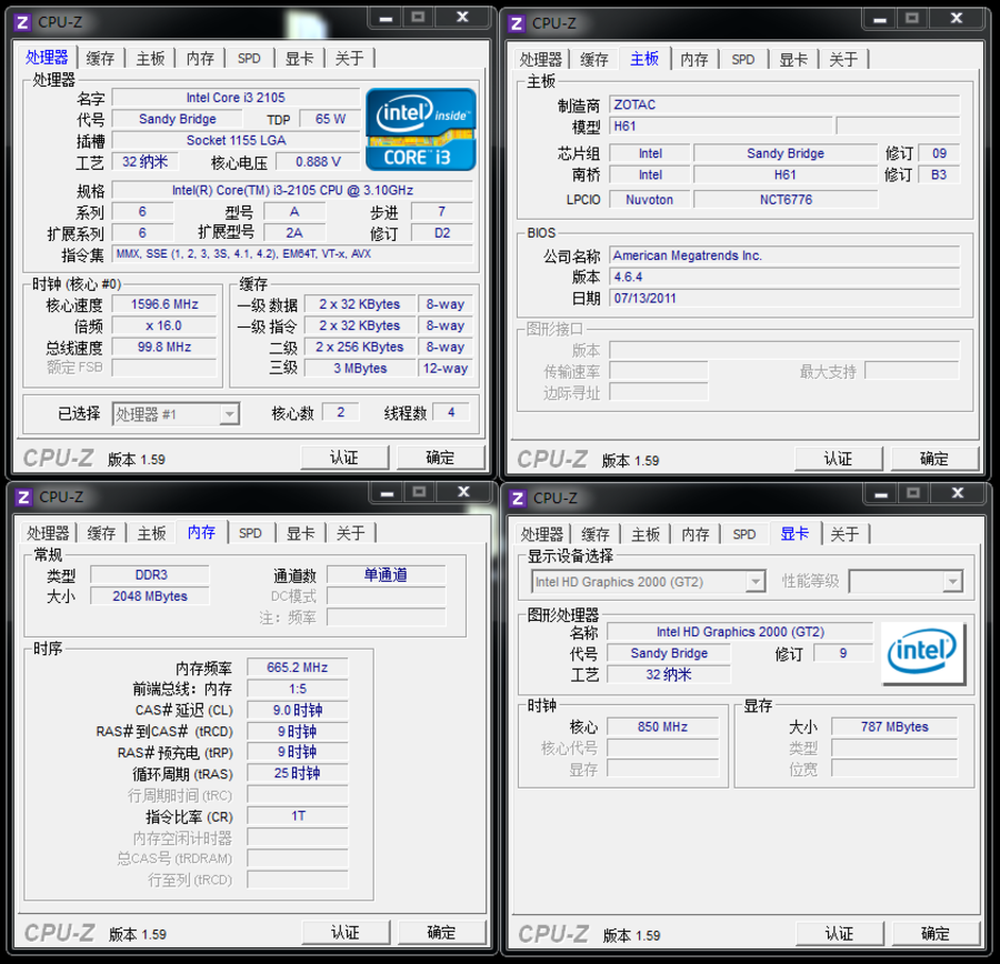

CPU-Z识别情况26/28

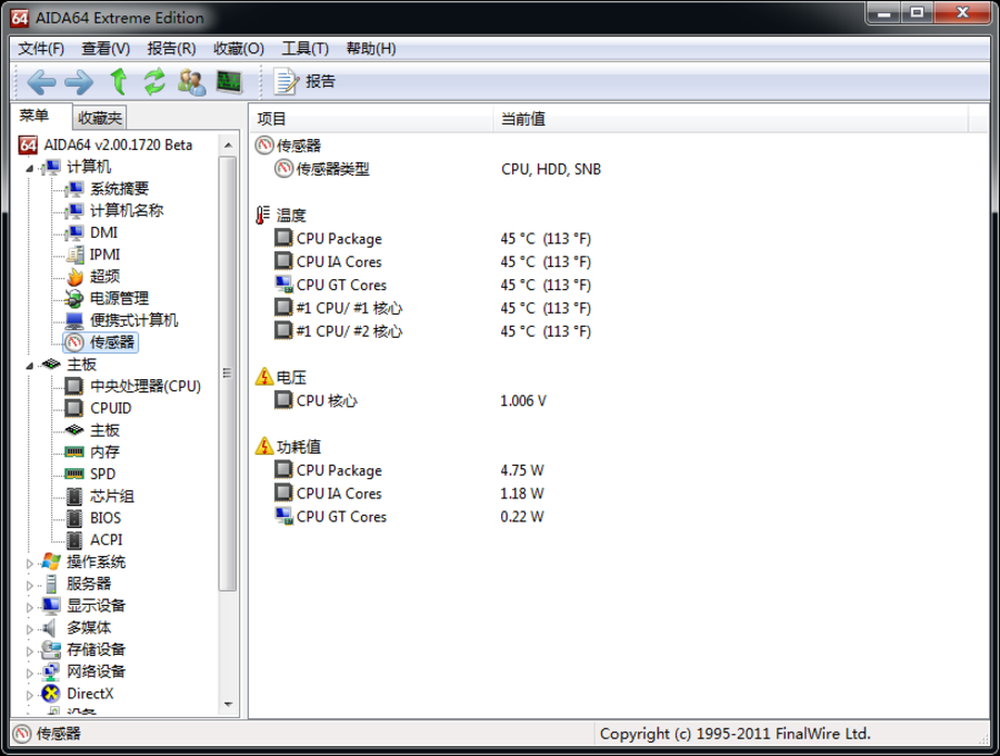

待机温度。27/28

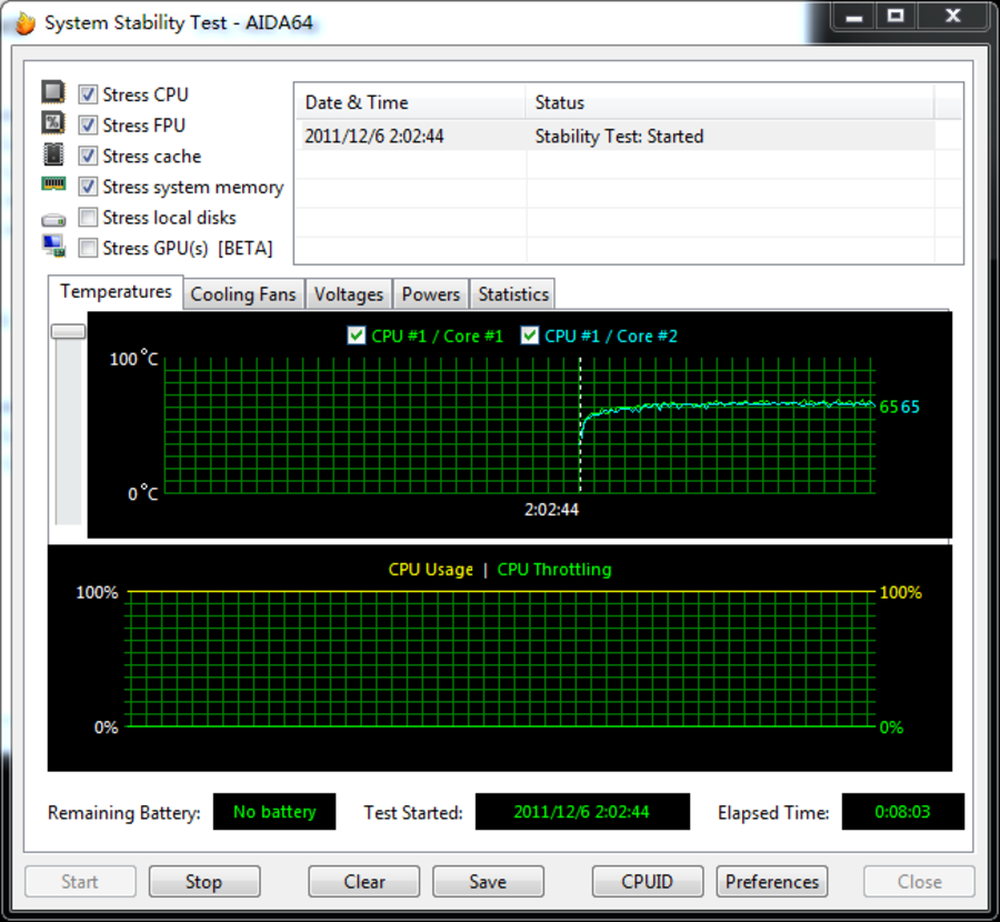

满载温度。28/28
虽然这台电脑的性能并不突出,但能够基本满足家庭的影音娱乐需要。
