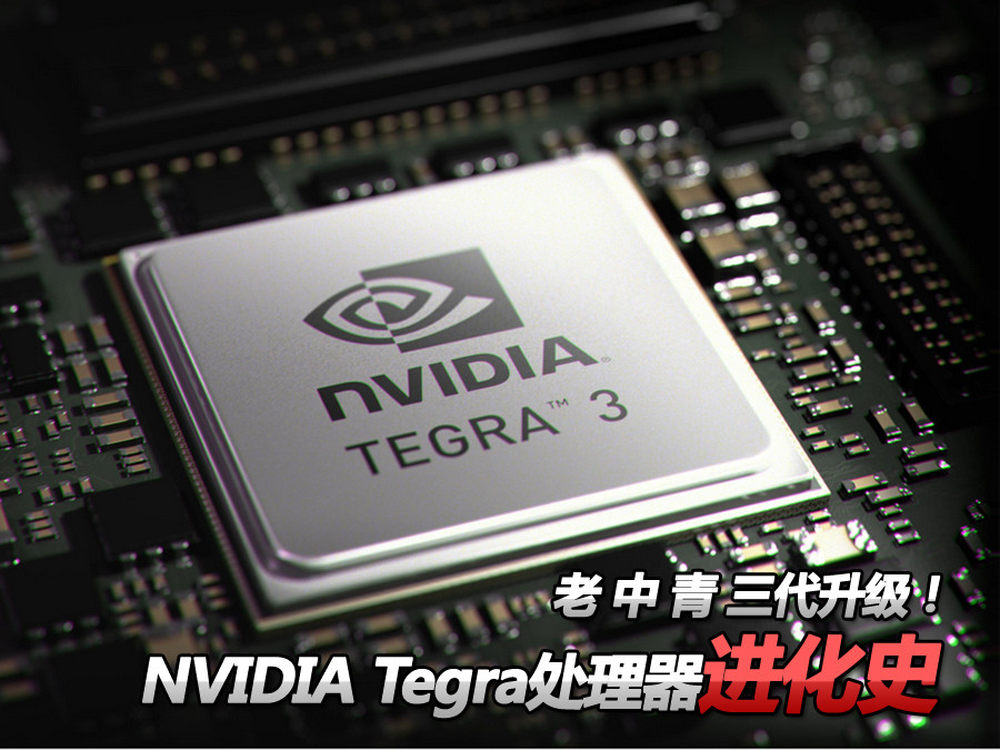

NVIDIA Tegra处理器进化史，老中青三代升级进程。
2/15

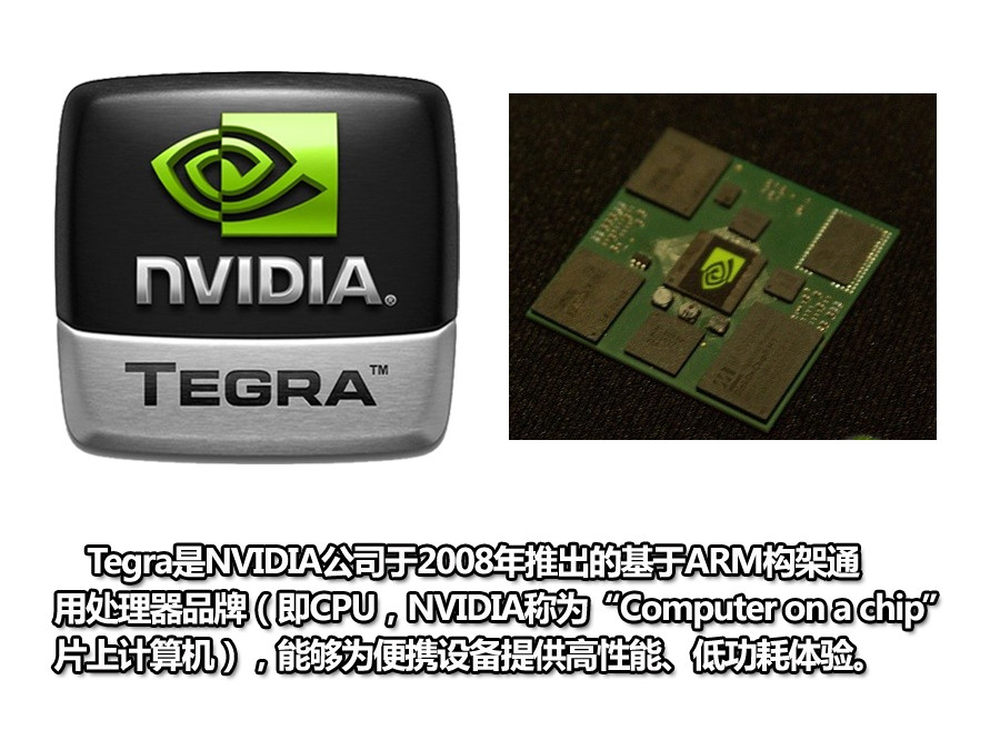

Tegra是一种采用片上系统设计（system-on-a-chip）芯片，它集成了ARM架构处理器和NVIDIA的GeforceGPU，并内置了其它功能，产品主要面向小型设备。
3/15
最早的一代Tegra处理器，更像是以手机处理器为起点做出的发展。它不能运行x86 PC上的Windows XP等操作系统，但在手机上应用多年的ARM架构轻量级操作系统更能适应它高速低功耗的需求。
4/15

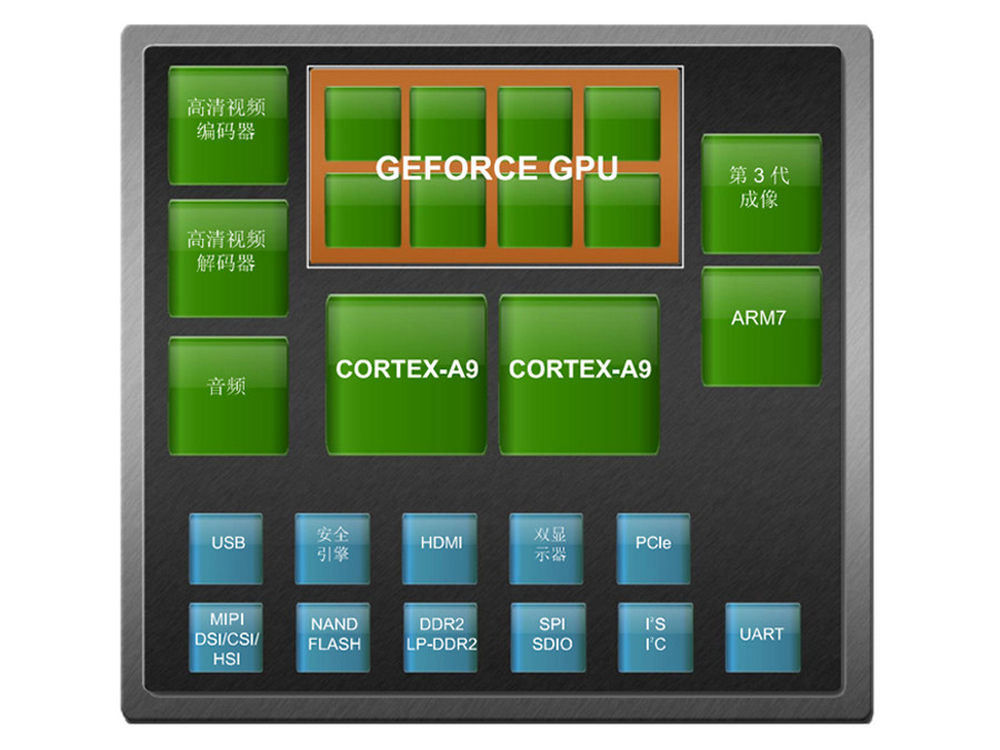

NVIDIA Tegra 2是英伟达推出的第二代移动处理器。最早在CES2010展会上，NVIDIA发布了全新的Tegra 2平台。它是一种多核系统单芯片(SoC)，专用于提供当前及未来移动用例所需的性能。图睿2(Tegra 2)超低功耗精视(GeForce)GPU内核实现了功能强劲的管线顶点和像素处理架构，可通过各种特性降低功耗和提高图形质量。
在SoC芯片中，有8个独立的处理核心单元，我们可以比较，以前的一代Tegra仅有7个处理核心单元。也许你已经看到了，多出来的是一个ARM Cortex A9处理核心。ARM Cortex A9的工作速度高达1GHz。
5/15
英伟达图睿2（NVIDIA Tegra 2）移动处理器是一种多核系统单芯片（SoC），专用于提供当前及未来移动用例所需的性能。图睿2 (Tegra 2) 超低功耗精视（GeForce）GPU内核实现了功能强劲的管线顶点和像素处理架构，可通过各种特性降低功耗和提高图形质量。
6/15
英伟达在图睿(Tegra) 处理器中采用的全新超低功耗精视（GeForce）GPU沿用了台式精视（GeForce）GPU架构，但可专门满足当前和未来移动图形用例的日益增长的需求。

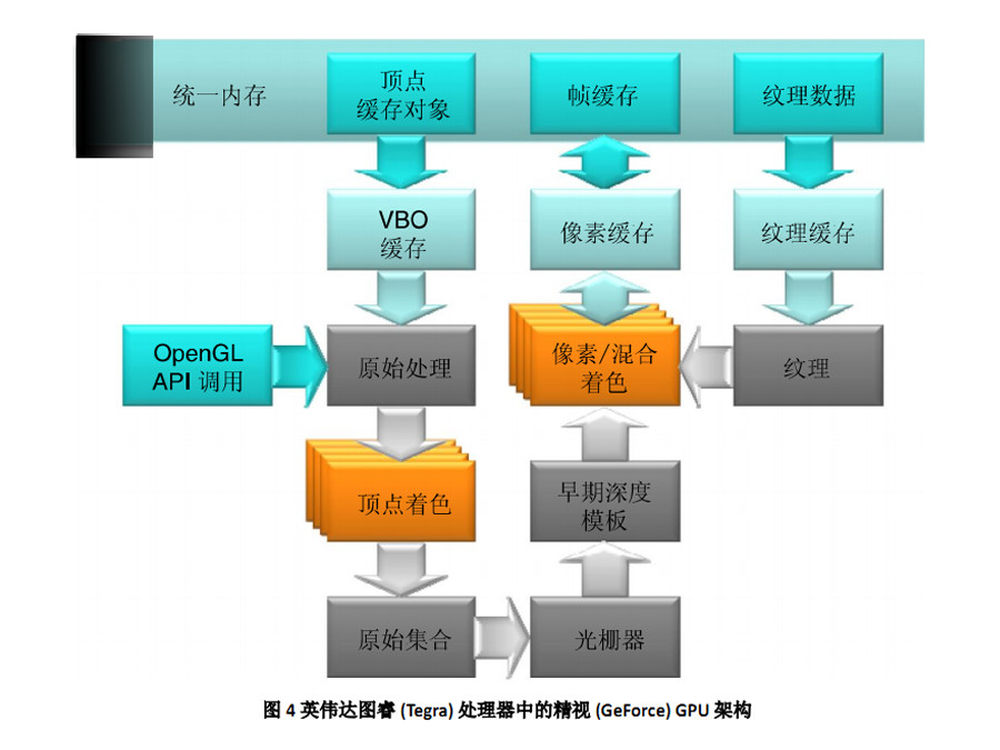

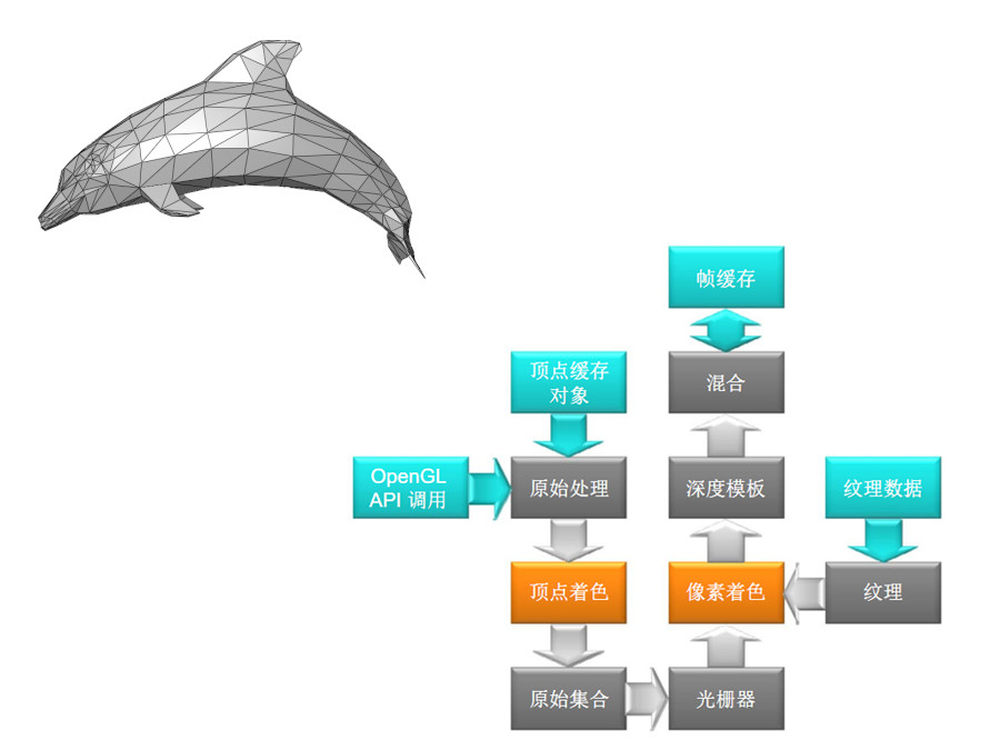

基于倍受好评的英伟达精视（GeForce）GPU 架构，图睿（Tegra）处理器中的超低功耗精视（GeForce）GPU专用于提供游戏机质量的游戏体验，同时将功耗维持在超低水平。精视（GeForce）架构是一种固定函数管线架构，包括完全可编程的像素和顶点着色器，以及一个先进的纹理单元，可支持高品质的各向异性过滤(Anisotropic Filtering)。
7/15

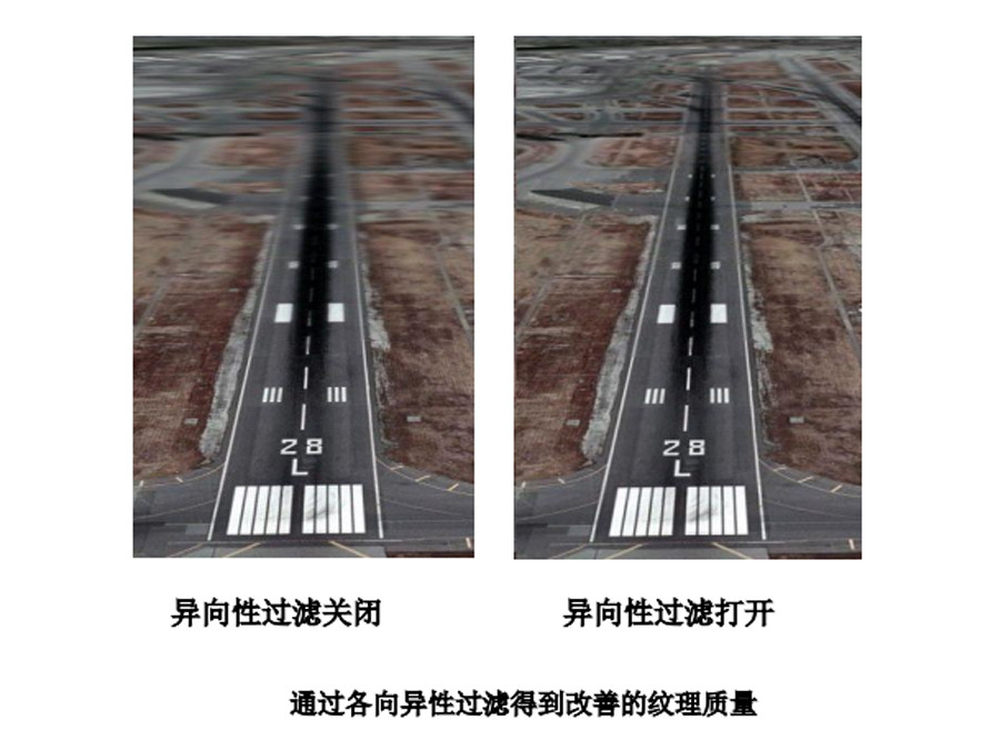

英伟达Tegra 2移动处理器中的精视GPU采用了一种非常复杂的各向异性过滤技术，可实现与基于高端英伟达Fermi GPU 架构GPU显卡相当的纹理质量增强。精视GPU支援高达16倍各向异性过滤。它采用自适应过滤算法和高效纹理缓存管理技术来提供高纹理质量，同时不会显著增加内存操作。
英伟达Tegra 2精视GPU可提供出色的图形质量，并且远远优于同类解决方案。随着移动设备的屏幕尺寸和分辨率的增加，图形质量会对用户体验造成显著影响；英伟达Tegra 2移动处理器将为现代移动游戏和应用程序提供最佳的游戏和视觉体验。
8/15

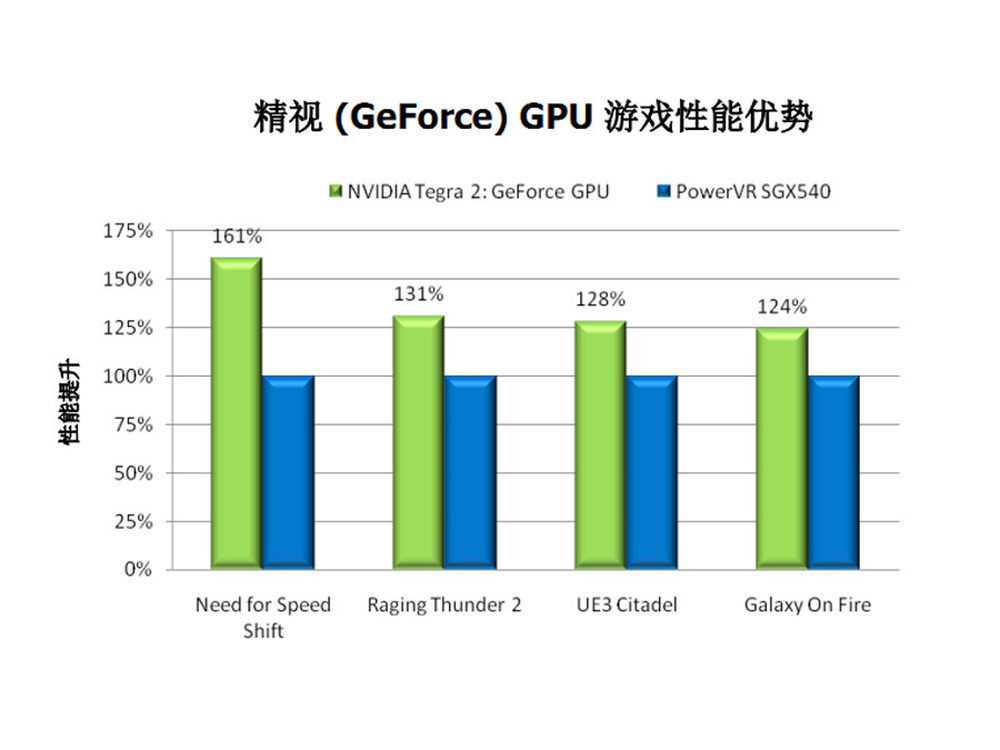

经过很多热门移动游戏的基准测试 结果显示，与速度最快的基于Tiling 的移动GPU处理器相比，这些游戏在英伟达Tegra 2上的运行速度可提高百分之二十到百分之五十。这些游戏目前未采用许多高级图形功能，并且英伟达Tegra 2的性能优势会在这些移动游戏实现高级图形特性之后进一步扩大。
9/15

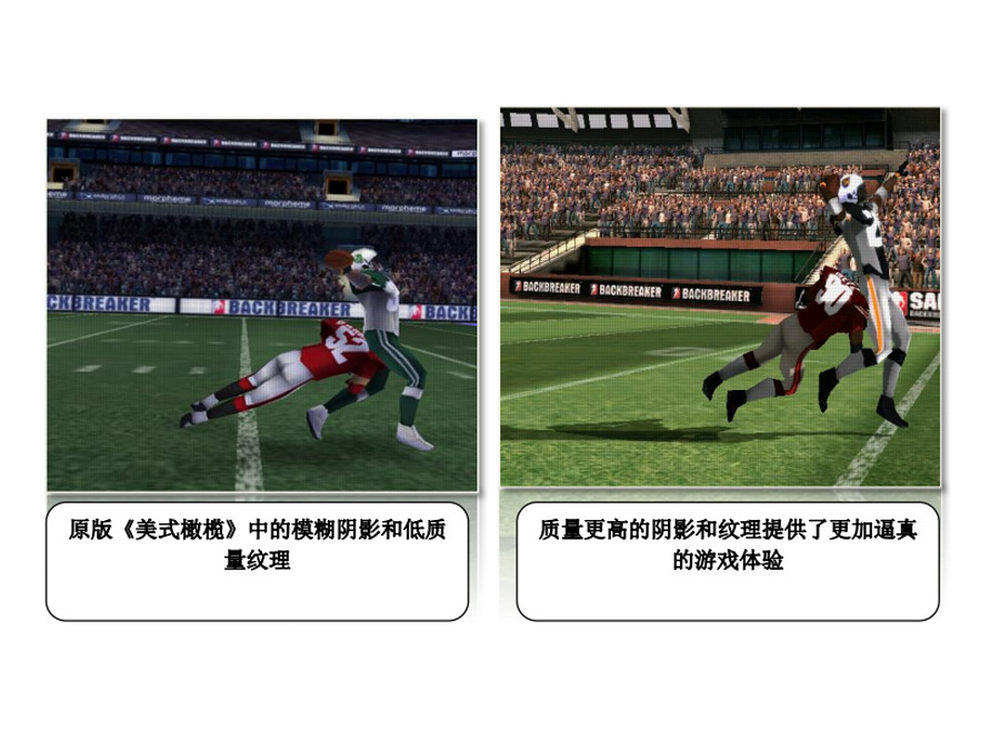

高级版《美式橄榄》中的增强，但使用更高效图形处理能力的Tegra2芯片后，得可实更高的现动态阴影以及质量更高的纹理。
英伟达Tegra 2处理器中的精视GPU专用于满足当前及未来移动用例的不断增长的需求。这种高性能架构具有一些独特的优化，不仅可提供接近游戏机质量图形的性能，而且还可以实现超低功耗。
10/15

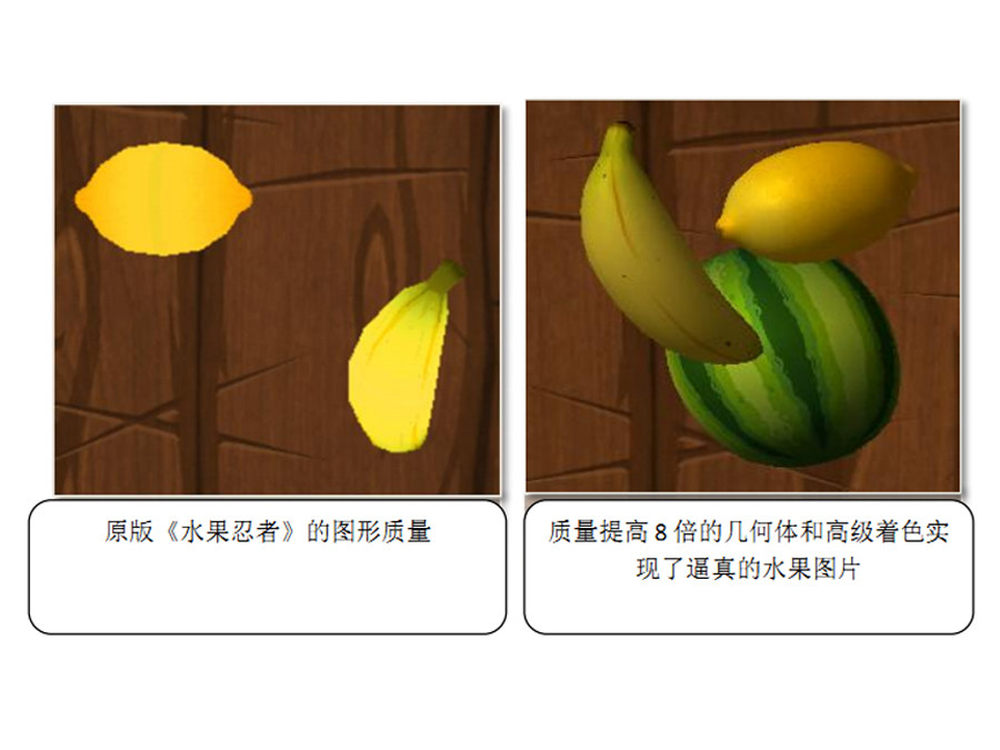

通过两张图展示了游戏中的一些有助于提供高级体验的内置增强。展示了热门《水果忍者》游戏中的一些变化。该游戏的原始版本使用质量较低的几何体和纹理，导致水果的块状效果明显。通过Tegra 2图形处理器的优化，可以提高水果的质量和更加细致的几何纹理来显示水果，从而提供更加逼真的视觉体验。
11/15

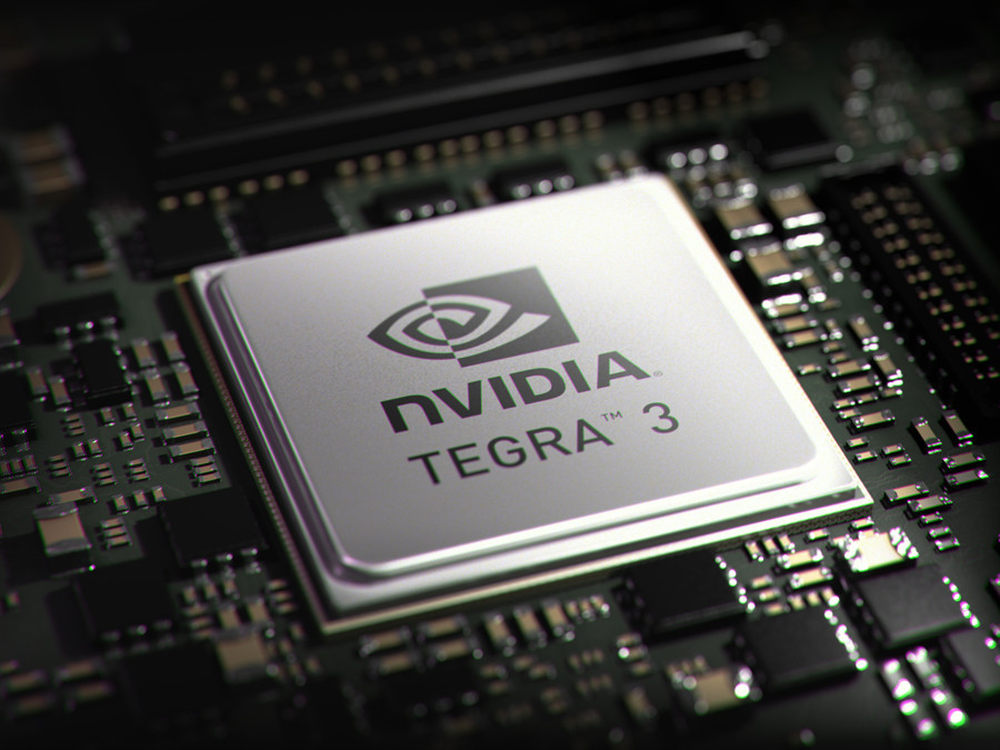

2011年11月9日，NVIDIA推出“全球首款移动四核处理器”Tegra 3，同样采用台积电40nm工艺制造，四核心最高频率1.4GHz，单核最高1.5GHz，运算能力13800MIPS，是目前Tegra 2的3倍。另外，Tegra 3还支持3D立体显示。同时，其四核功耗也比双核的Tegra 2更低。
12/15
Tegra3显著的图形处理能力提升，对于细节的纹理掌控更加自如，同时画面的流畅度也得到了整体的提升。
13/15

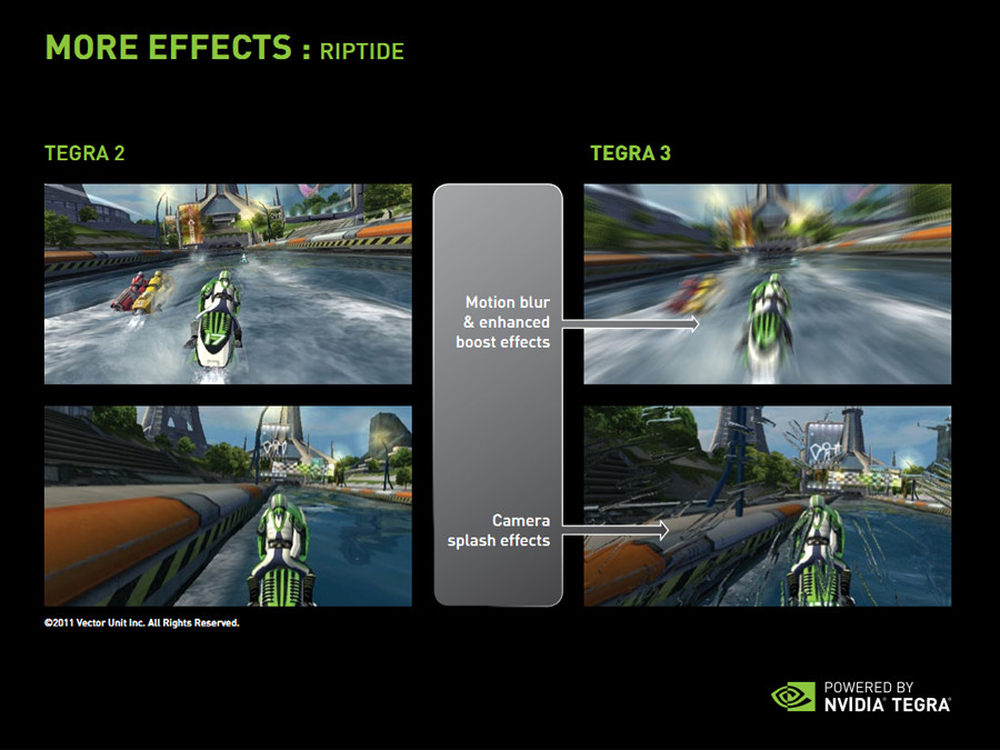

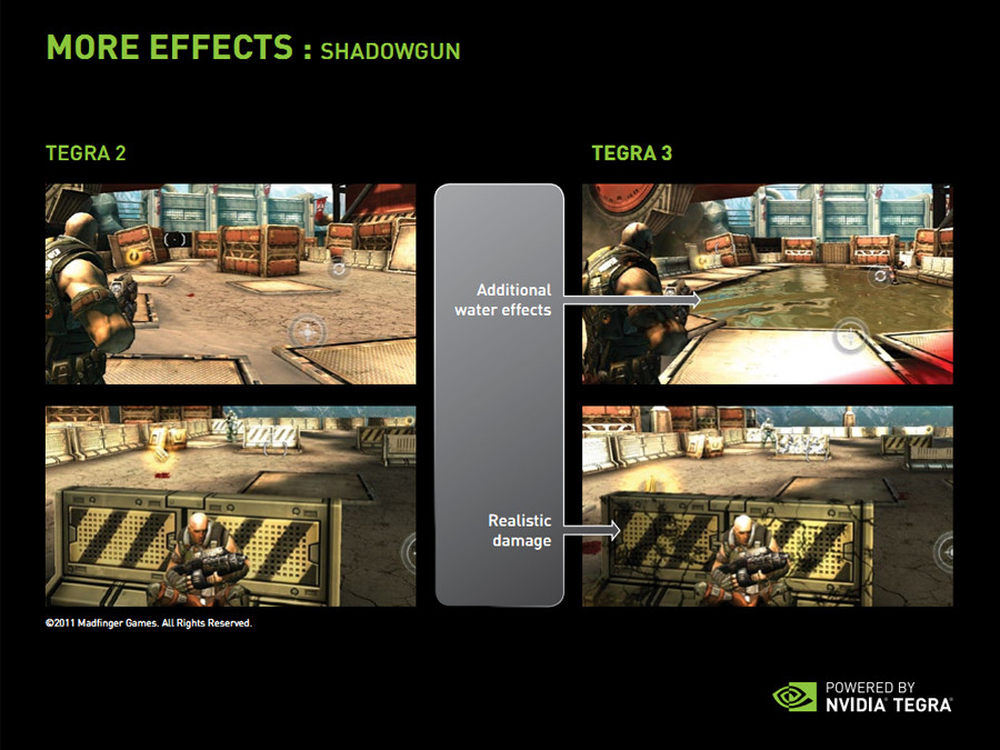

Tegra3强大的图形处理能力带来的是更好的游戏特效体验，通过以上图片可以很好的对比出新处理器所带来的特效冲击。
14/15

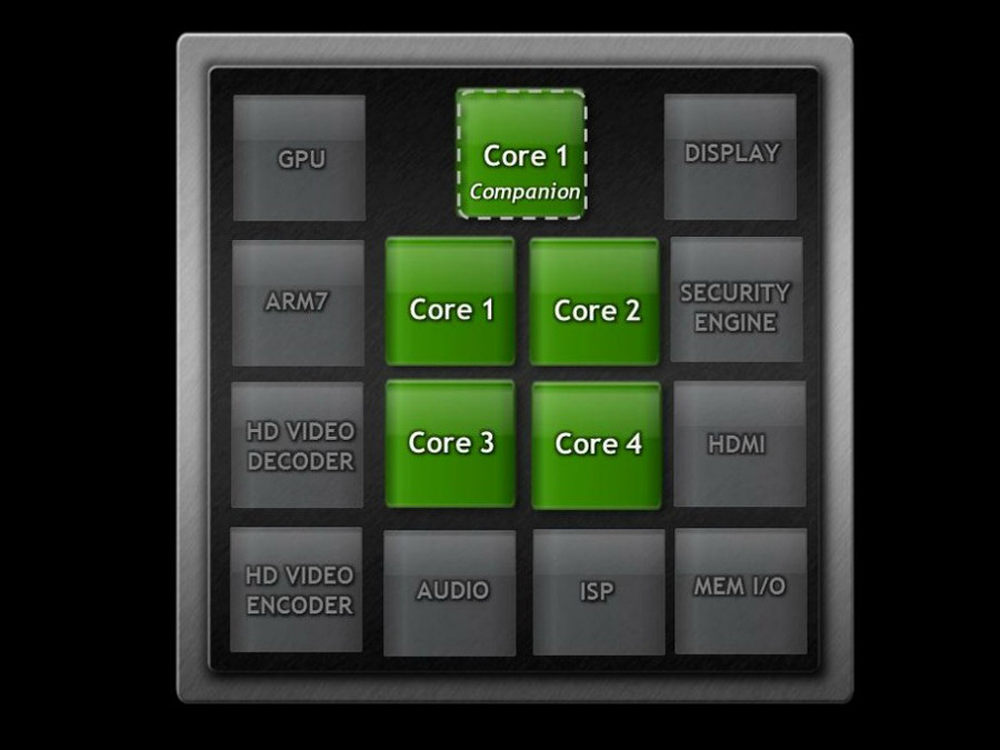

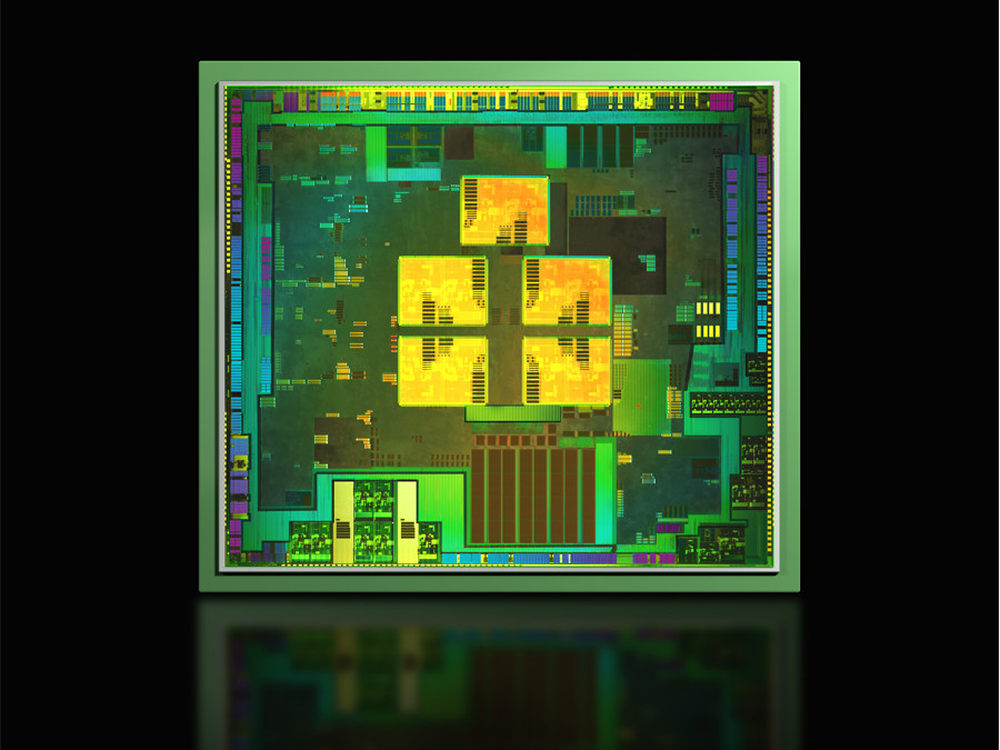

Tegra 3的最大秘密：第五个核心。名为“四核”的Tegra 3实际上内部包含了5个CPU核心，其中一个被称为“Companion CPU core”协核心。NVIDIA将这种架构称为vSMP（可变对称多处理，Variable Symmetric Multiprocessing），已经申请了专利。
15/15
Tegra 3中的5个CPU核心在内部结构上完全一致，均为Cortex-A9架构。不过，其中四个采用高性能制程（G）制造，为更高频率运行优化。而最后一个协核心则为低功耗制程（LP）打造，漏电流更低，为低频率运行优化，最高频率仅500MHz。
从三代Tegra处理器可以看出，NVIDIA Tegra处理器的进化史是成几何倍数上升的。最后也希望NVIDIA Tegra处理器继续发扬风格，为用户提供速度更快；性能更高的产品。
