比笔记本省空间？迷你办公电脑装机录
1/26

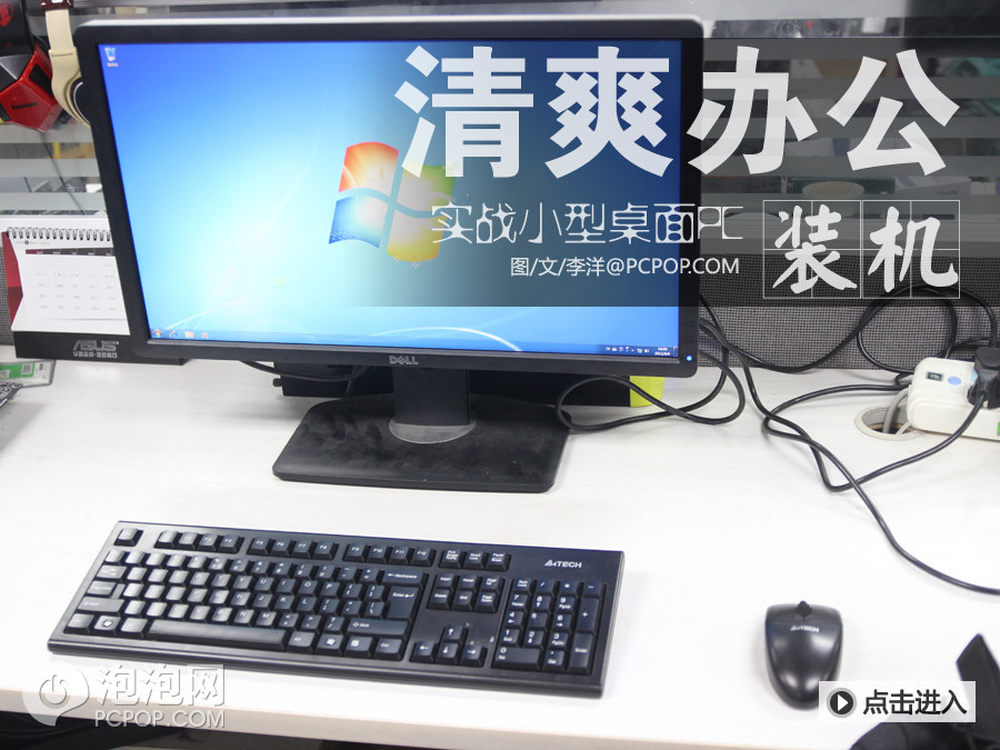

想要性能、稳定和性价比，台式机应该是很好的选择，不过在人们印象中台式机的体积很大，也很难看。不同于中塔机箱在大家心中的印象，HTPC机箱们往往精致而又小巧，理论上使用小巧的HTPC平台办公能够大幅降低工位的空间占用，它真能胜任节省桌面空间的任务吗？
2/26

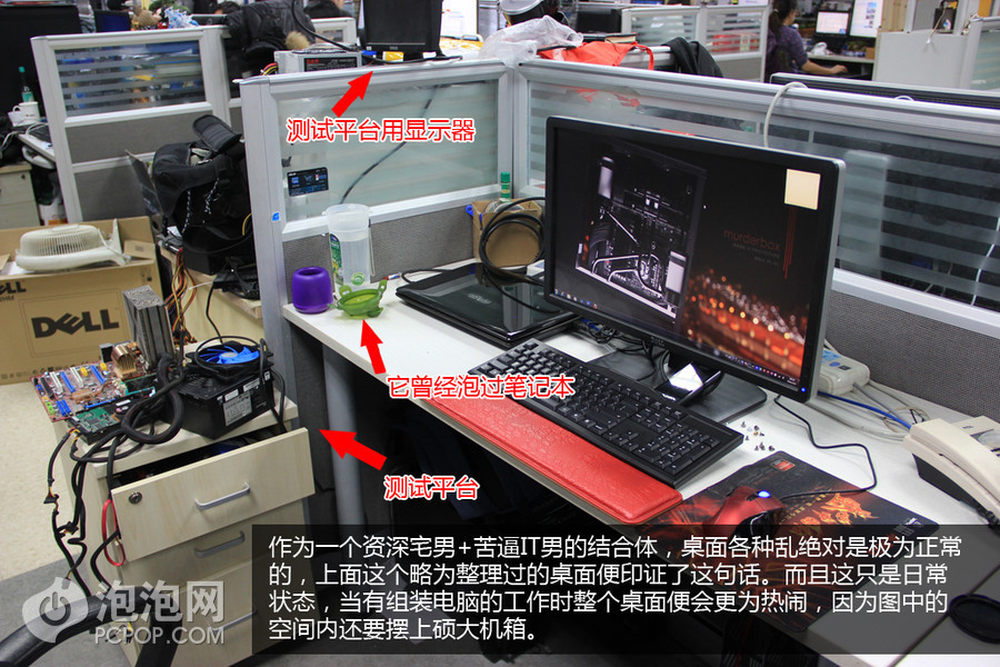

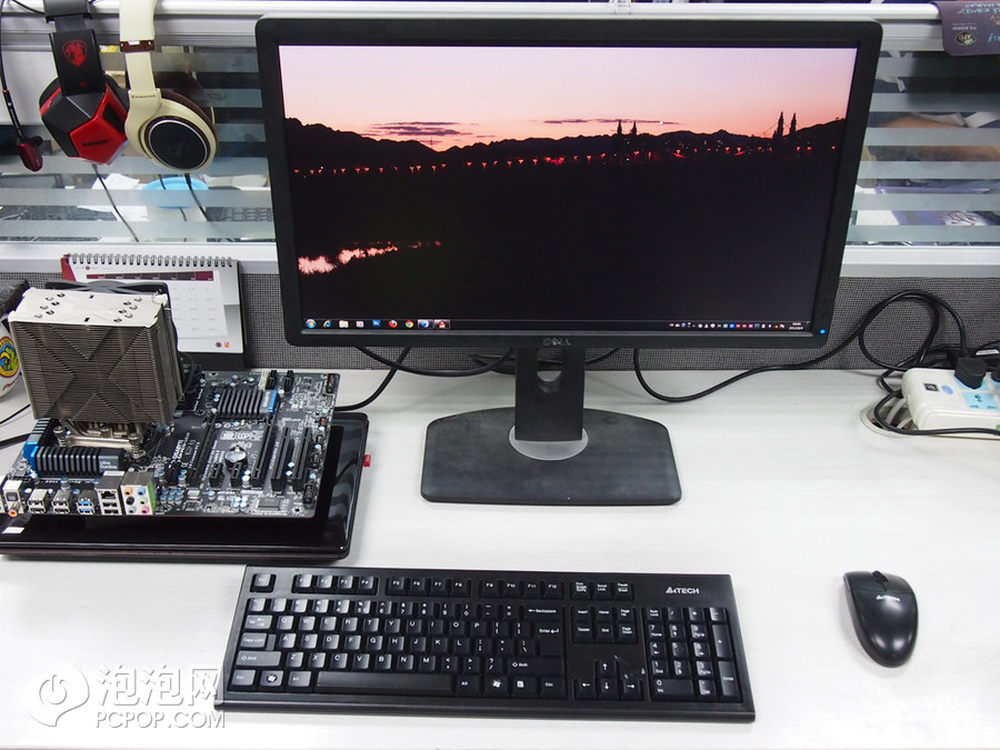

看到这张图各位应该理解到空间利用不合理的痛苦了。
3/26

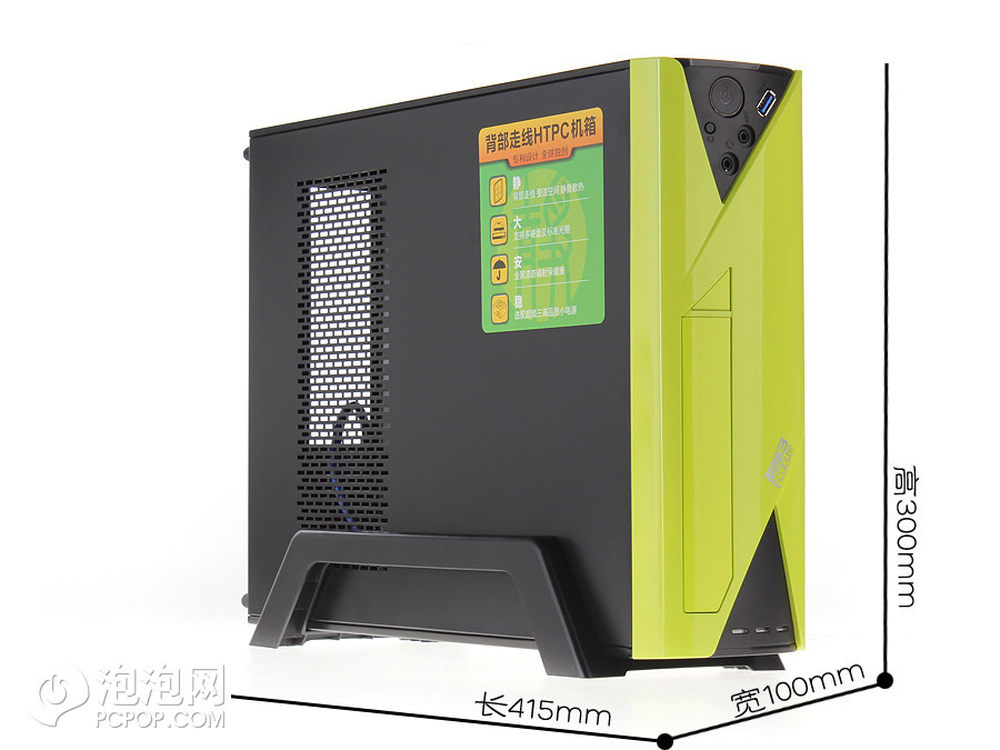

为了解决空间带来的窘况，小编想要改变一下桌面的布局，行之有效的利用空间才能发挥单位面积里的最大效率，所以我挑选了一个小巧的机箱。飞扬F1是超频三的第三款HTPC机箱，它小巧精致，支持立卧两种摆放方式，对环境的适应更强。另外这个机箱还提供了强悍的背线能力，该功能是很多同类产品所不能比拟的。
4/26

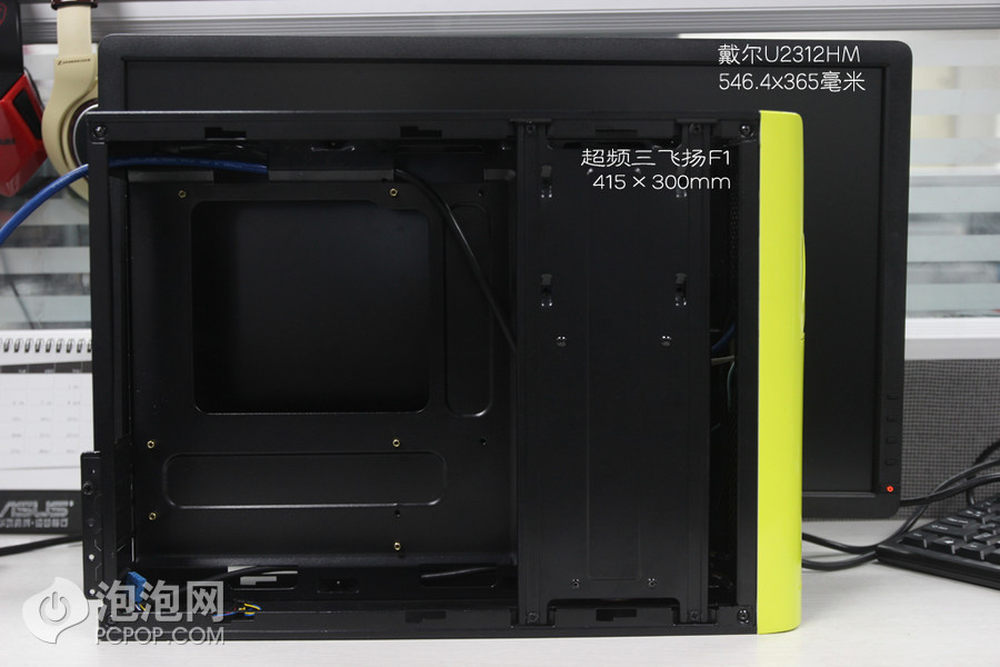

先剧透一下吧，这张图是飞扬F1和23英寸显示器的对比图，可以看到本次选择的超频三飞扬F1机箱比显示器屏幕还要小一些，通过对比大家就可以大致联想到机箱的尺寸了。
5/26

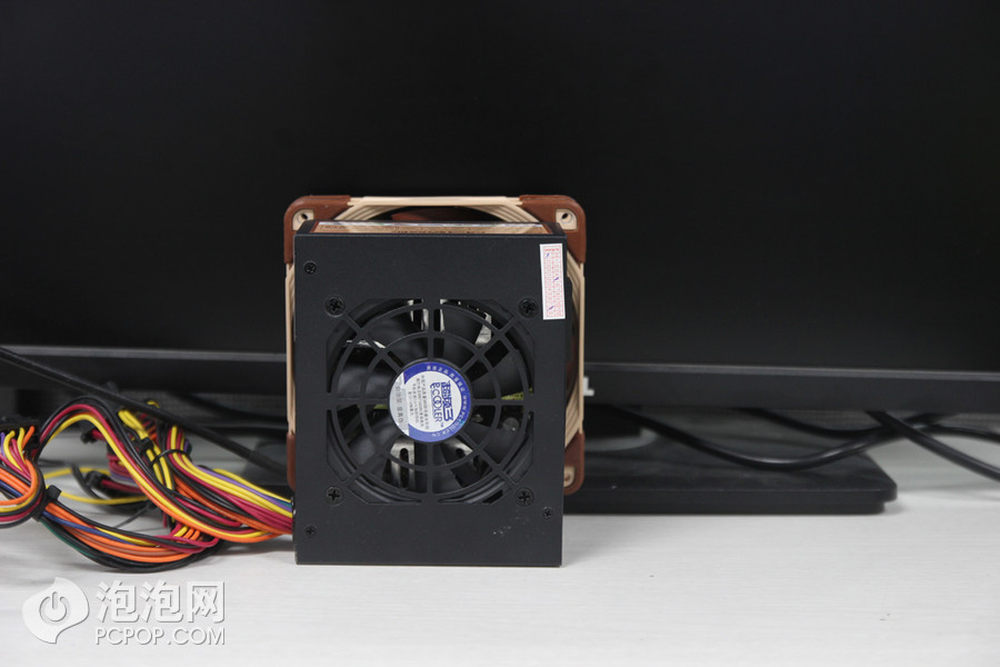

超频三为自家HTPC准备了个Micro-ATX小电源，至于有多小？从和它一同拍照的12厘米猫头鹰风扇对比就能衬托了，显然电源比我们常见的风扇还小。这款名为超频三M3精品版的电源小巧而又彪悍，它具备230W额度功率和330瓦的最大功率，采用主动PFC加双管正激结构，具有多重智能保护，高效而又稳定，三年保修一年换新是大家安全使用的保障。
6/26

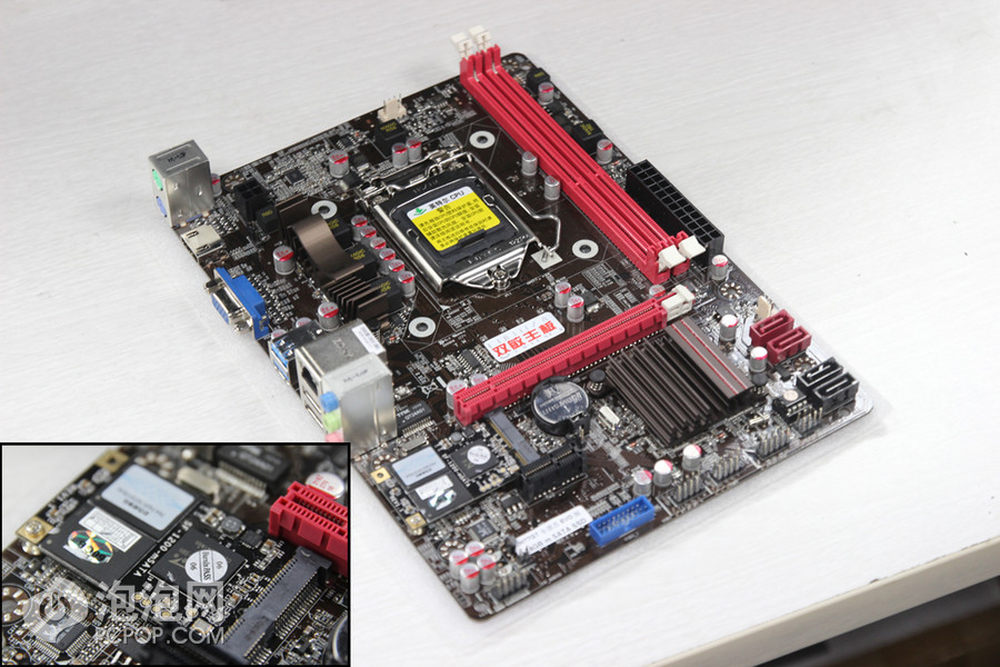

本次装机所选用的主板也满是亮点，双敏UH77GT全固态EVO版非常小巧，而且采用全固态电容的豪华用料打造，提供USB 3.0、SATA 3.0、PCI-E3.0高速传输接口。售价为599元的它性价比很高，在这个价位上加99元还能够获得24G mSATA SSD，以极低的价格就能体验到SSD的极速传输了。
7/26

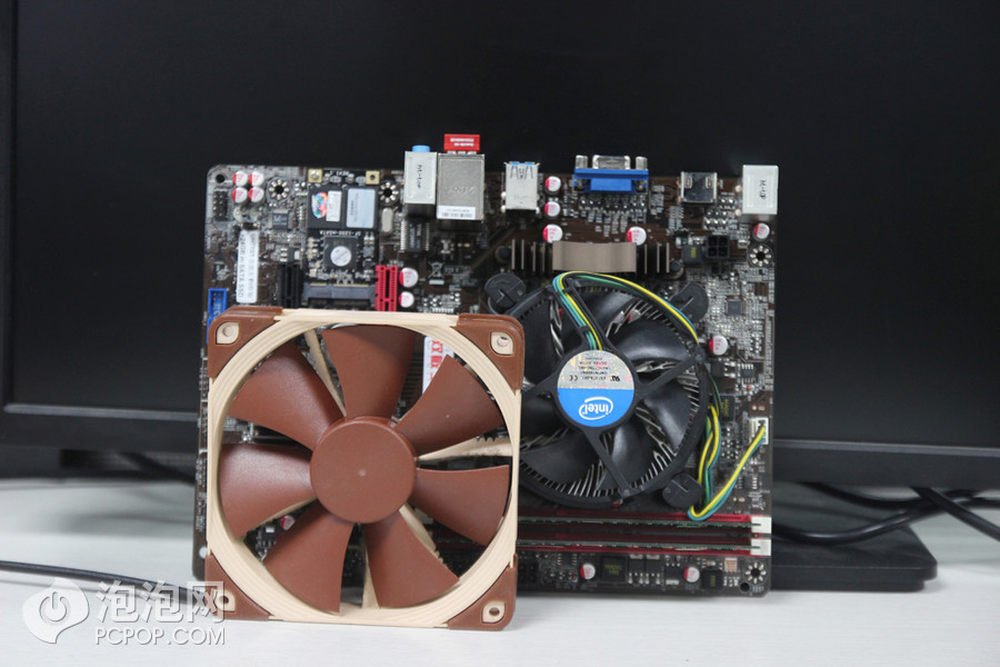

同样是与12厘米猫扇的对比，主板的长大致为两颗风扇的尺寸，而宽也仅仅比ITX主板大一些而已。
8/26

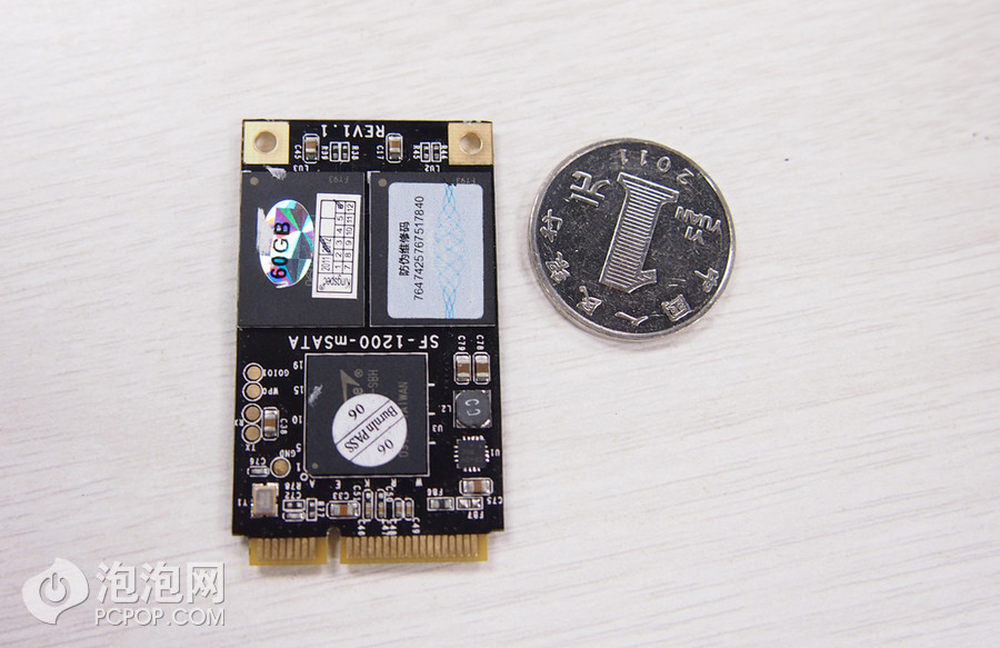

这就是加99元就能够获得的24G mSATA SSD，很难想象现在的硬盘仅仅只有两个1元硬币的大小，而且还速度惊人，难怪SSD这么受玩家欢迎了，我们装机时机箱里除了主板上的硬件外几乎接个电源就能投入使用了。PS：图片中随主板送测的SSD为60G，大家实际购买时加99元获得的SSD为24G。
9/26

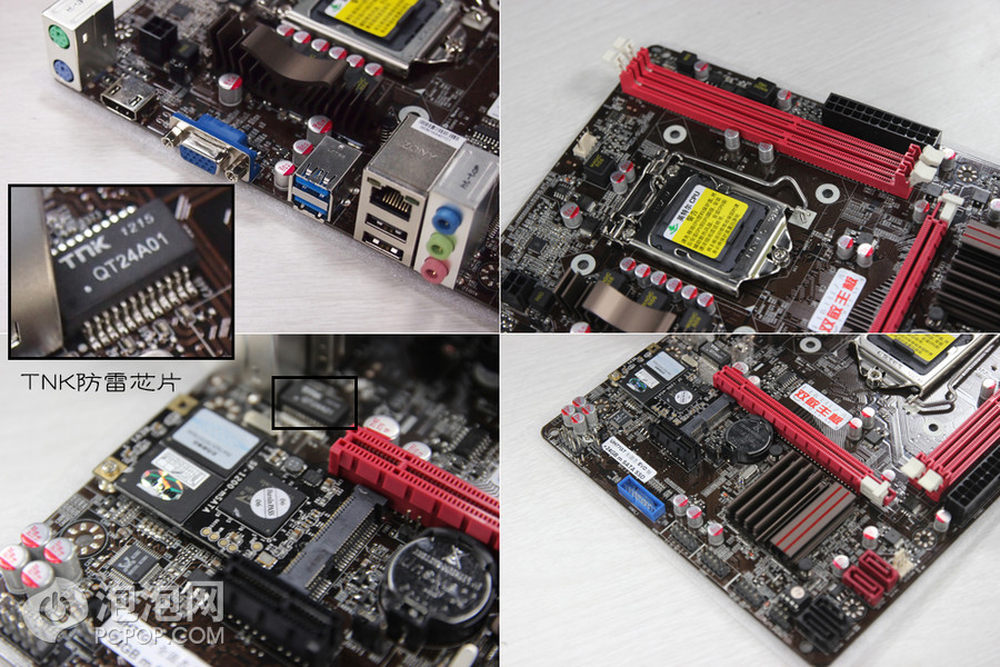

双敏UH77GT全固态EVO版主板为3加1相供电设计、它提供了2条DDR3插槽、具有两个SATA2和两个SATA3磁盘接口、一条PCI-E X16也足以迎合大多数主流平台的需要。接口方面，UH77GT全固态EVO版具备HDMI加VGA加双U3双U2和两个内置19pinU3的接口配置、此外提供了PS/2键鼠、RJ45和音频接口。
10/26

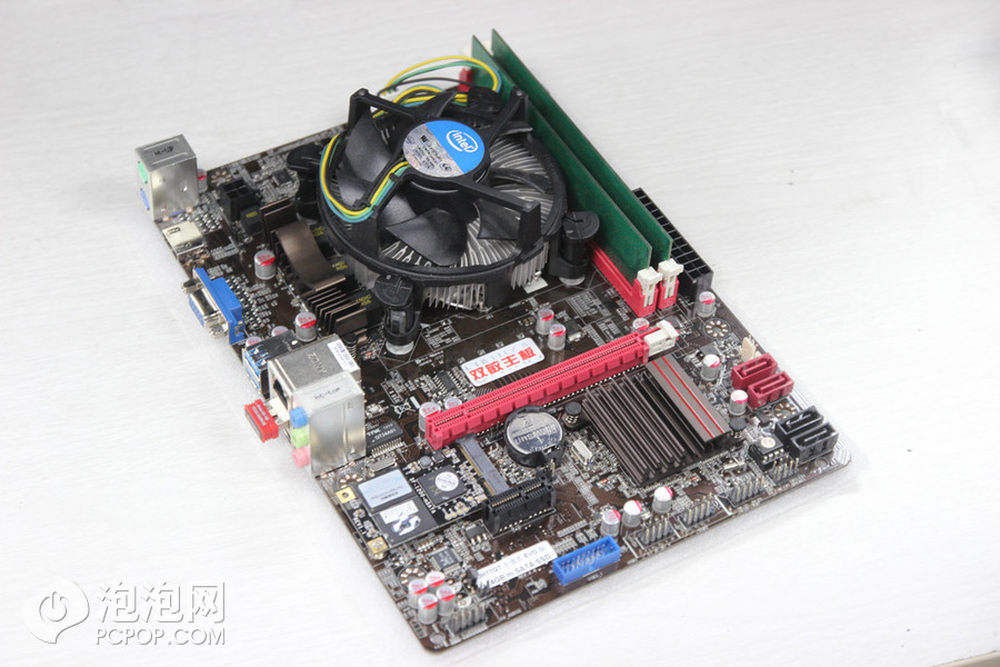

在安装到机箱里之前，我们可以先把主板上装好CPU和内存，比装到机箱内再安装硬件要更省事一些。另外原扇的安装也非常方便，配合小机箱也没有空间的限制，日常应用绝对可以胜任散热需要，所以这次装机直接使用了i3配置的原扇。
11/26

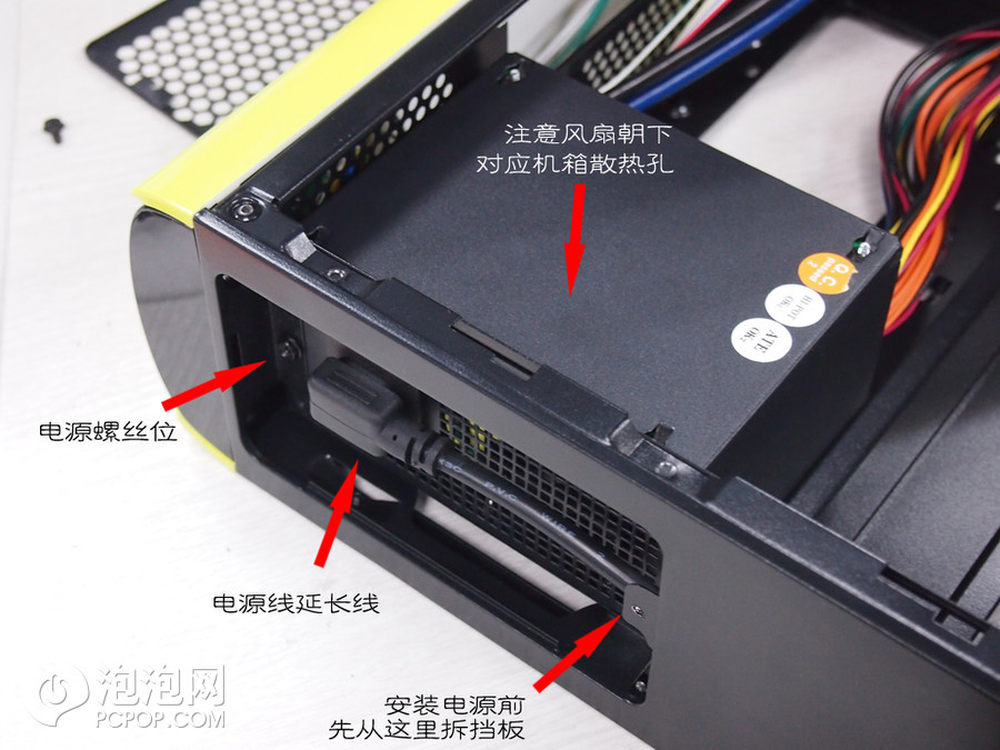

小机箱的结构与中塔机箱不同，所以电源的安装一般也不会一样。超频三飞扬F1的电源位在驱动架的下方，安装时我们要注意先接好延长线再固定螺丝。
12/26

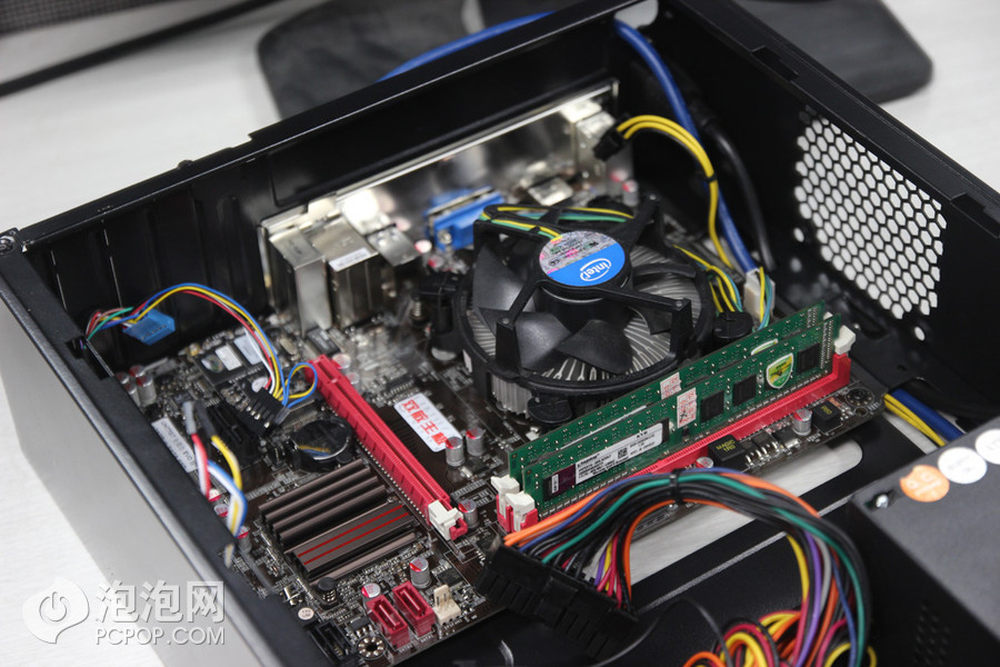

固定好主板后我们可以简单的把电源线理好，走线时电源线全部从距离接口最近的走线槽理出会让机箱更加清爽，这样外露的线材更少。
13/26

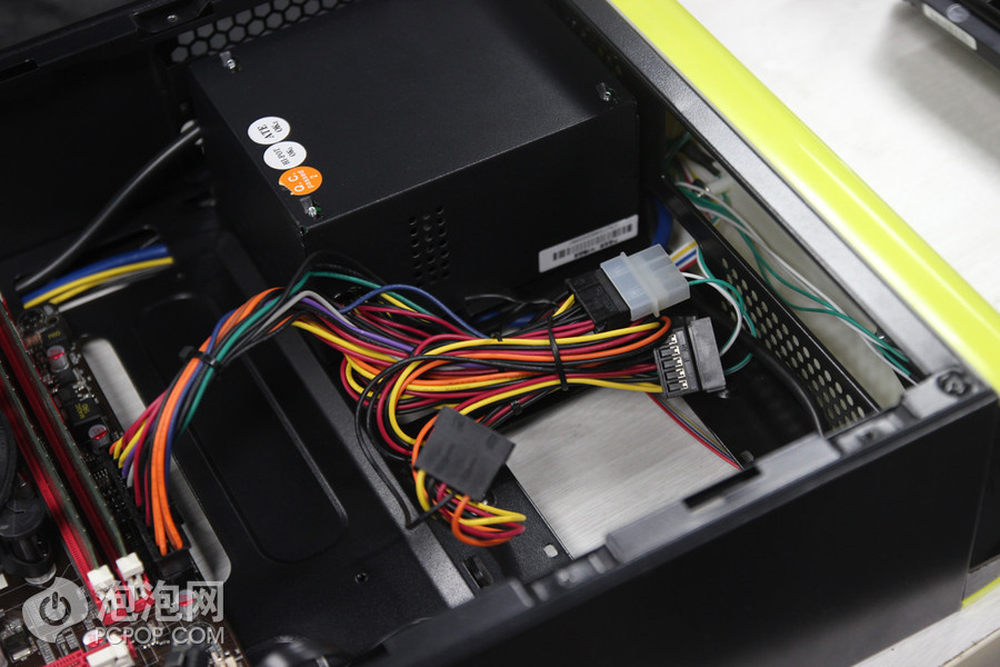

M3电源根据超频三HTPC机箱系列量身定做，基本上我们需要整理的电源线也就仅仅只有CPU4pin，其余的直接捆绑在驱动仓架下方即可，合理的接口配置和线材数量为我们减少了走线的工作量。
14/26
盖好电源架和驱动仓架，基本上硬件的组装就完成了，在这个小机箱内组建平台甚至比中塔机箱还省事，完全不会受到空间的限制，而且走线也更方便。
15/26

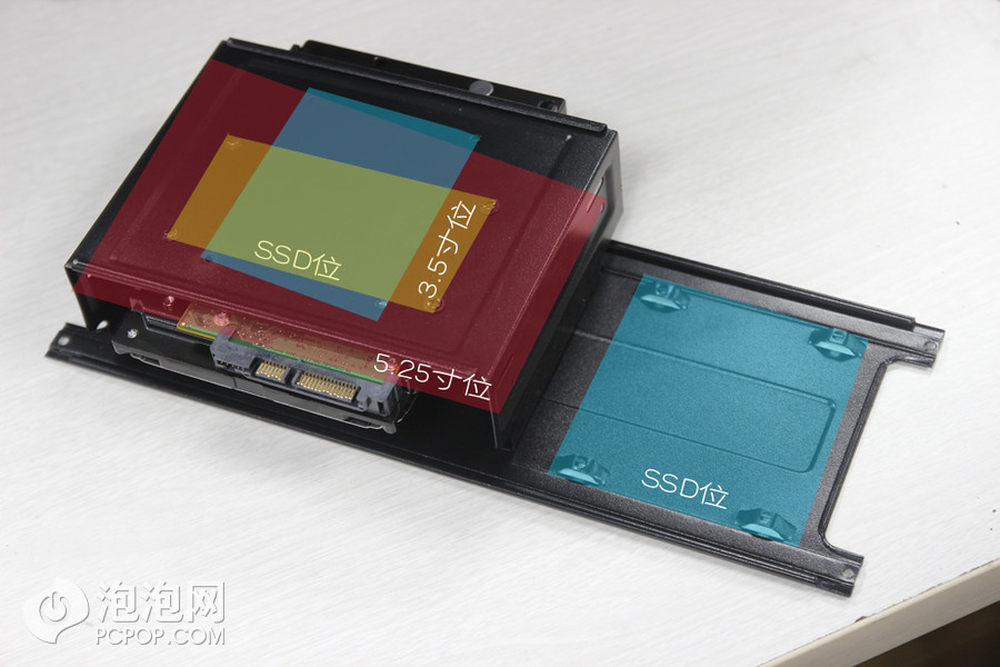

这个就是刚刚说的驱动仓架，上面提供了安装光驱、3.5寸硬盘、SSD的安装位，驱动器支持非常丰富，对于一个超薄的小机箱来说，这点非常出色。
16/26

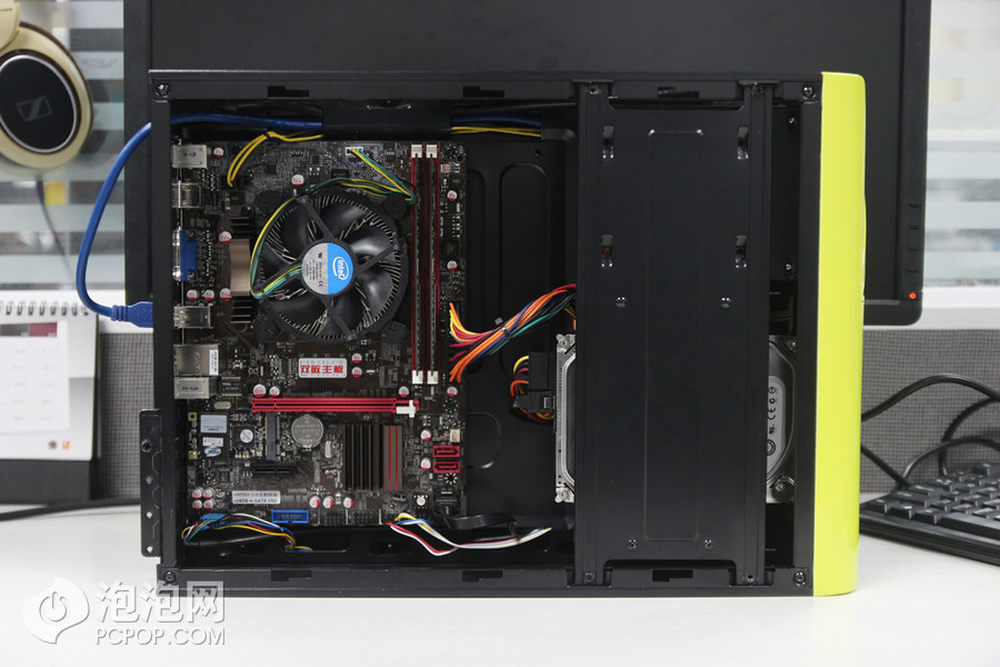

装机完成，那个驱动仓架可以帮助我们隐藏不需要的电源线。
17/26

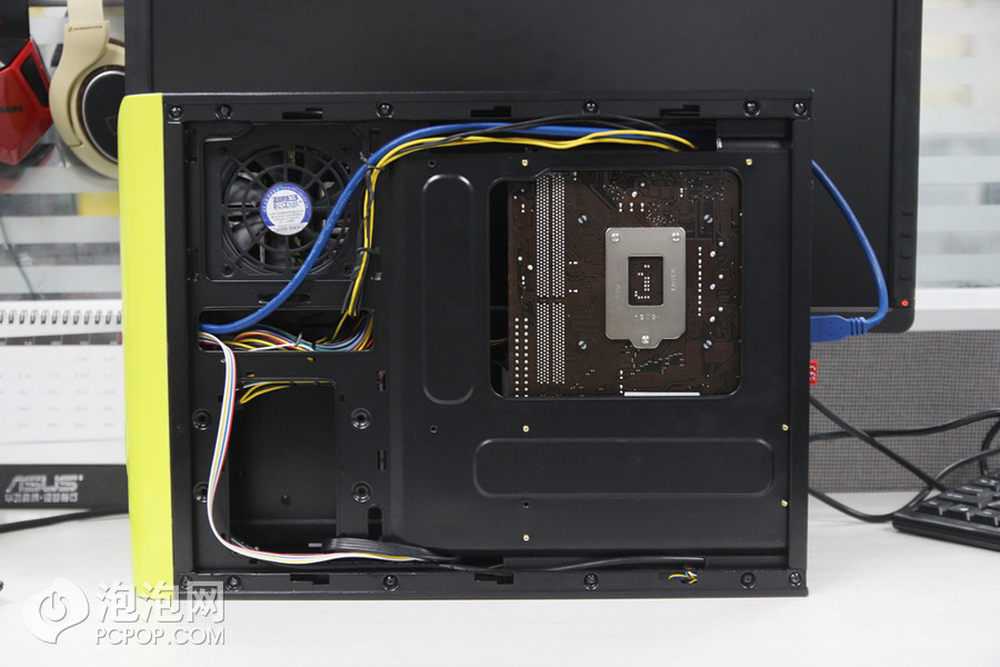

再来看看背面，需要整理的线材只有前面板操控键、U3延长线、4pin处理器供电线、电源延长线以及SATA数据线，走起背线来还是很省心的。
18/26

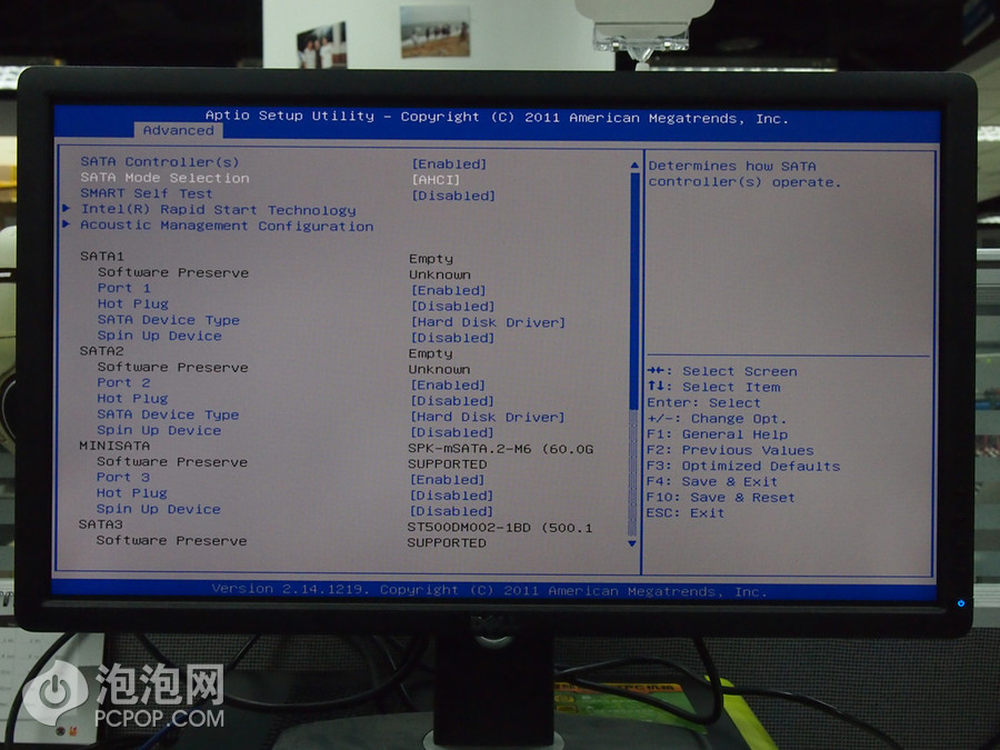

装机完成后直接投入使用了，首先是往mSATA SSD里灌系统，别忘了改成AHCI模式。
19/26

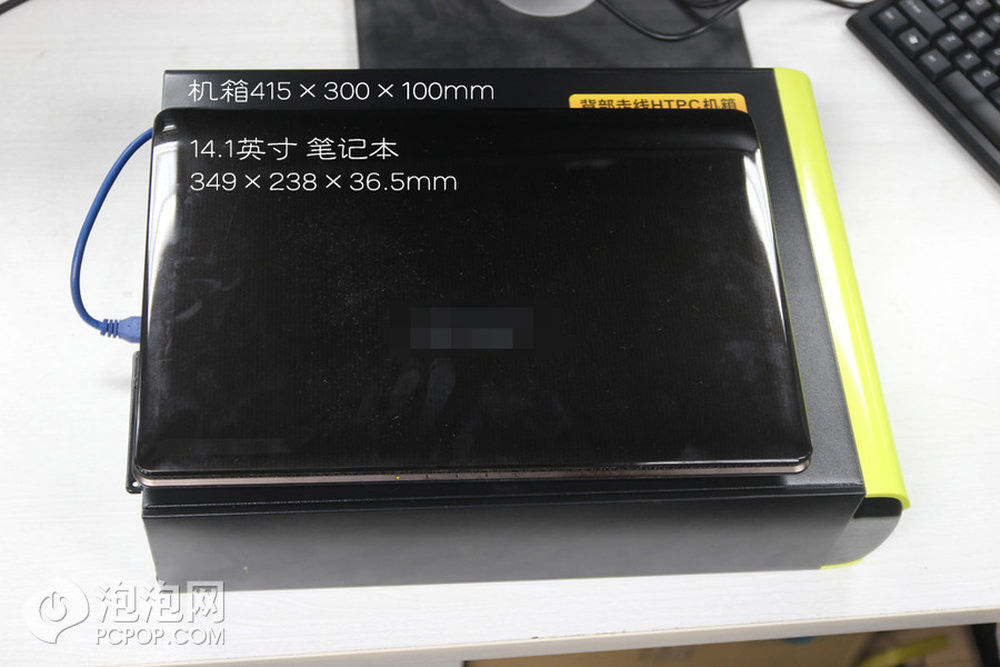

下面我们来PK台式机和笔记本的占地空间吧，从数据来看，笔记本无疑具有很大优势，三围都比飞扬F1要小很多。
20/26
作为机箱频道编辑，我需要一套平台来对比装机和裸平台时的温度，因此电脑桌上长时间都会有套系统。尽管笔记本上方刚好可以放主板，但是那个满后背都是刺的主板需要垫上海绵垫，而且每次开机时还要拿掉主板才能按到笔记本的电源键，这你受得了吗。
21/26

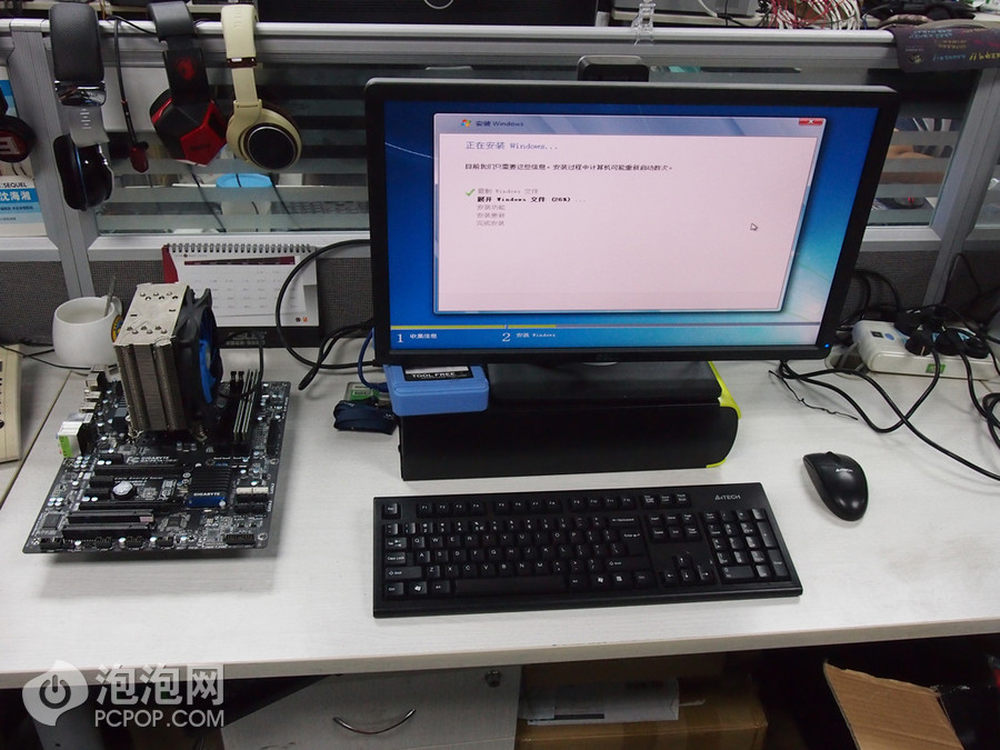

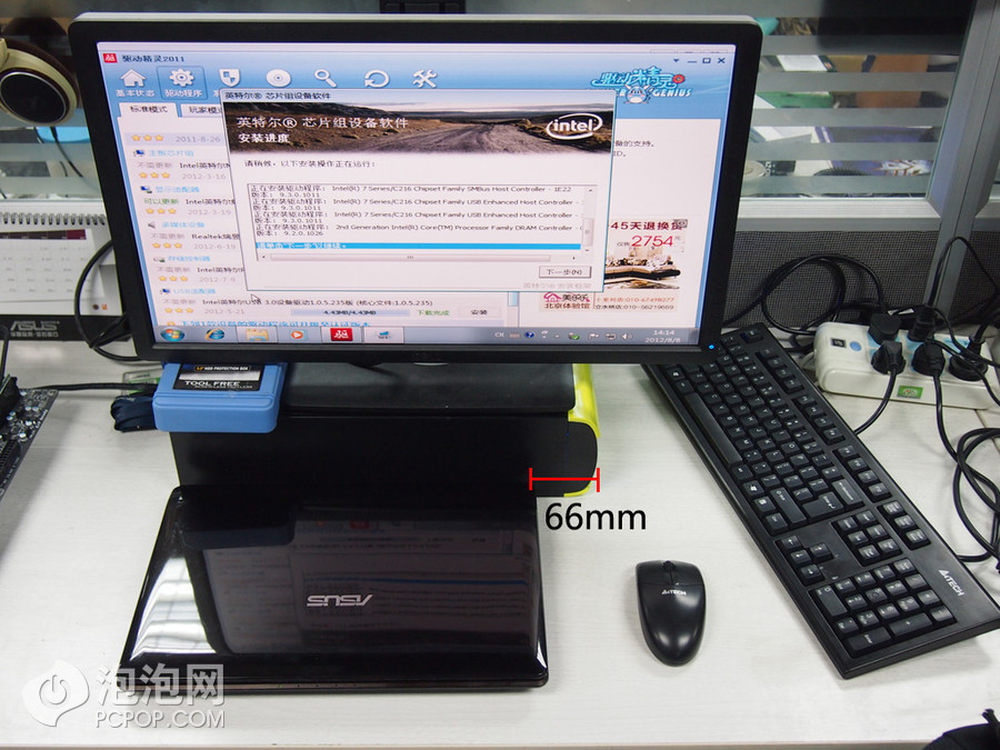

换了飞扬F1之后桌面使用情况与之前相当，但是主板是直接放到桌子上的，这样不用顾虑划伤笔记本，搭建平台也更灵活。机箱方面，飞扬F1的卧置模式让它可以将显示器垫起，10厘米超薄的尺寸并不会让各位终日仰头观摩屏幕，不会对颈椎造成过大的伤害，卧式机箱的立体布局可以更加充分的利用桌面空间。
22/26
尽管从三围来看台式机要大很多，但是它坚固的结构可以支撑住显示器的摆放，回归卧式机箱模式后桌面空间将得到大幅释放，这是笔记本所不能给予的。
23/26

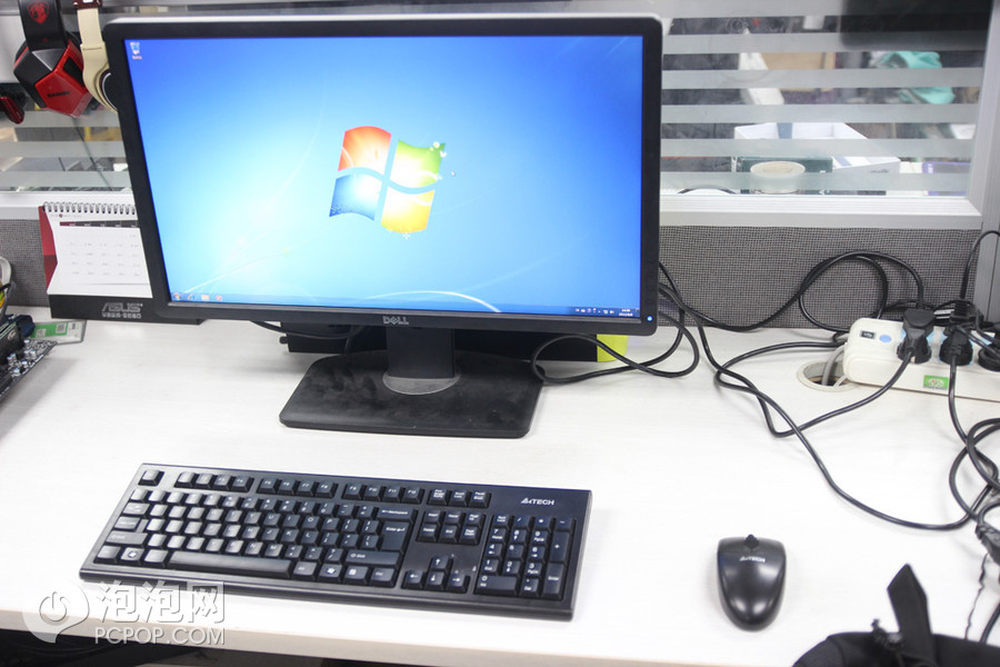

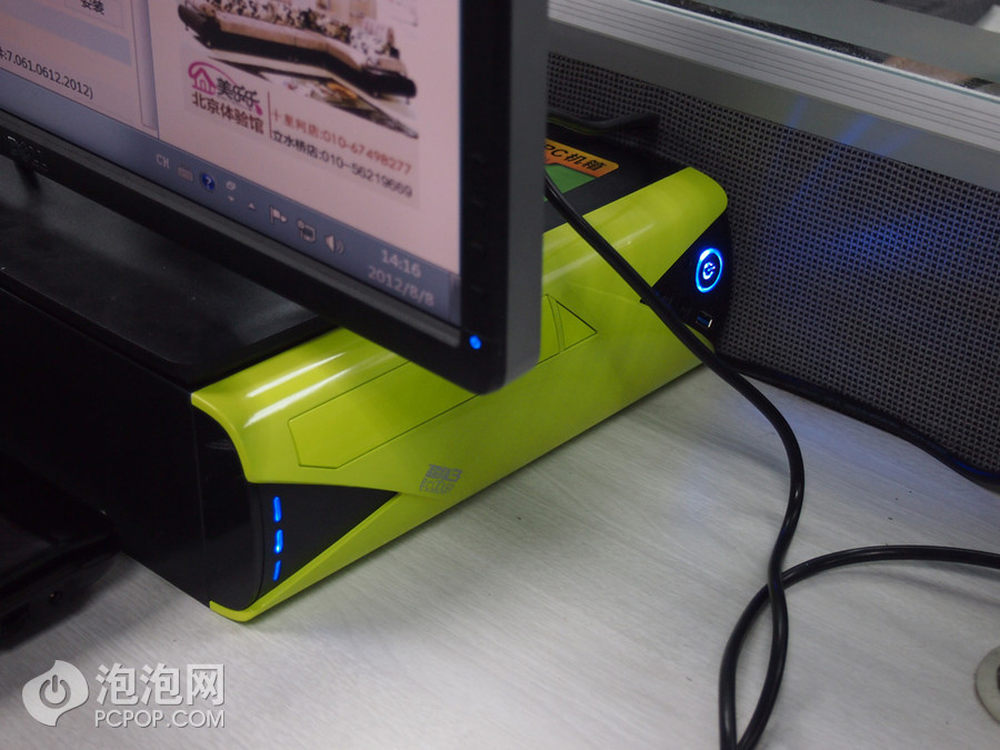

此刻我早已忘记了从前蹩脚的开机方式，使用飞扬F1之后，伸手就能够到开机键了。这里不得不提一下机箱的造型，嫩绿的主色调很小清新，蓝色指示灯和灯光装饰条还满足了爱炫的需要，对于一款入门级小机箱来说，这个外观无可挑剔了。
24/26
飞扬F1支持立卧两种摆放方式，显然立置是笔记本所办不到的，立置摆放让机箱对桌面面积的占用大幅减小，而且之前我们也看到了它比显示器小，还很超薄，这10多厘米的空间并不会给摆放显示器造成困扰。至此小编几乎只用一台显示器加一套键鼠的空间占用就打造出了办公用机，剩余的空间可以完美的应对平时裸测温度和装机的需要，比原来的笔记本方案更加清爽。另外可能有人会说把机箱摆到桌下，其实飞扬F1都近乎于完全不占地了，这个想法可以忽略。而且将机箱摆在桌面时可以让背部I/O接口全部投入使用，这样一来在扩展上甚至可以比塔式机箱还彪悍！
25/26
这张是双敏UH77GT全固态EVO版的mSATA SSD测试图，最大读写速度分别为260和260MB/s，终于低价也能体验到SSD的快感了，软件秒开很爽。
26/26

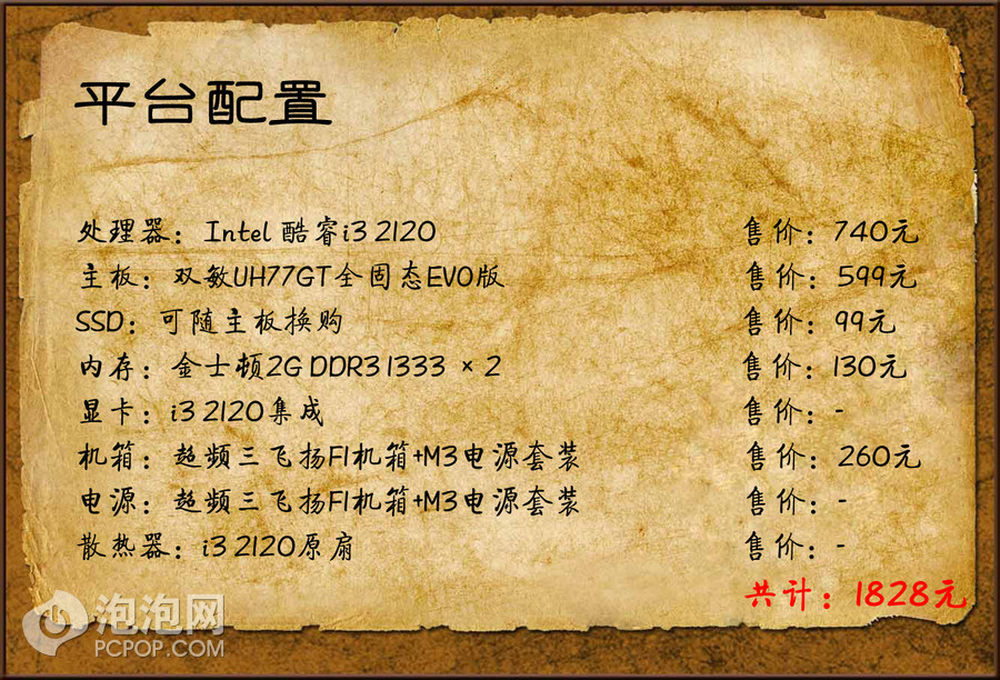

这是一套插上显卡就能爽完游戏的迷你型PC，对于办公这样的日常应用已经绰绰有余了。1800元我们将体验到顶级双核加拥有超强扩展的H77主板平台，另外最吸引人的应该就是SSD所带来的极速应用响应了，各位“看官”是否心动了呢？
