好的移动电源什么样？小编拆开给你看
1/12
移动电源在近一年中爆发式增长，消费者却对这类产品缺少了解的渠道，虽然一些品牌在媒体上打广告，但仍然有很多鱼龙混杂。为了帮用户识别移动电源的优劣，我们也在边测边摸索一套可行的测试方法，希望不久后购买移动电源的人可以在泡泡找到他满意的产品。
2/12
笔者出于兴趣当场打开了几个移动电源，之后我把拆散的电源要回来自己测了一下转换效率，大致看了一下设计和用料，因此和大家分享。公平上讲，这是所有拆过的移动电源中电压变换电路用料最好的。
3/12

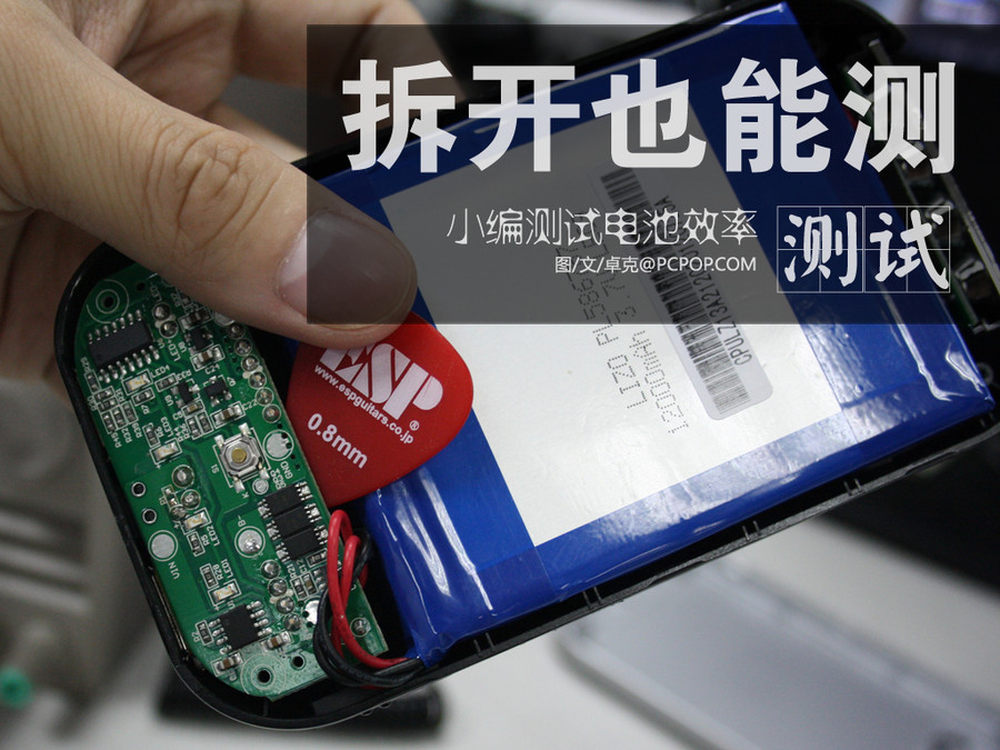

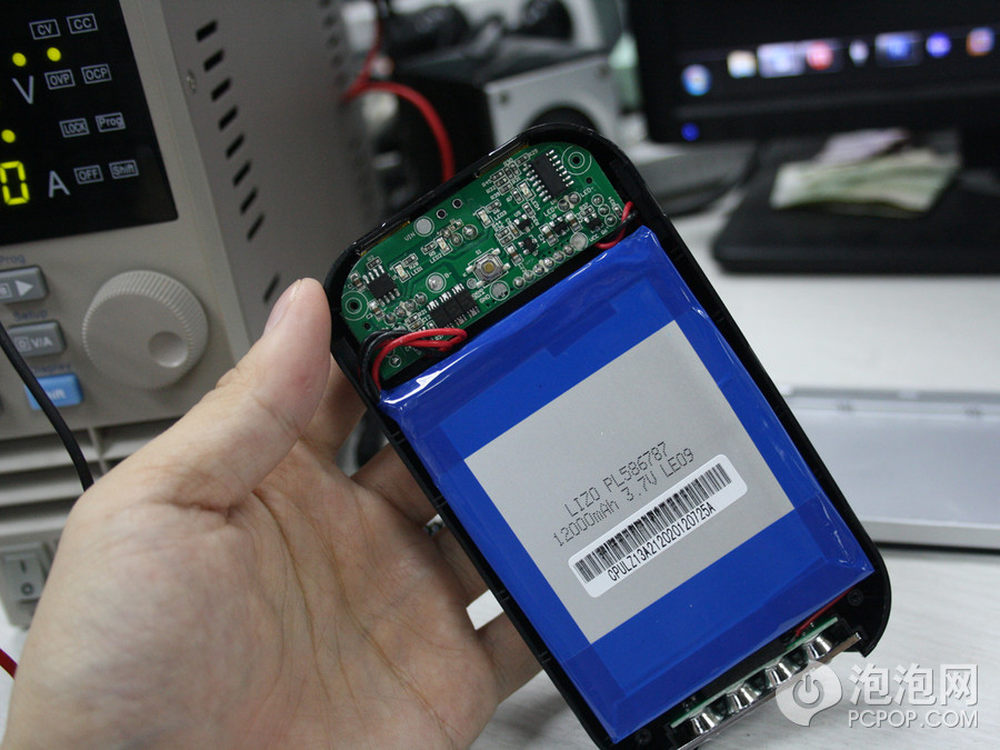

当前绝大部分移动电源外壳采用超声波封口的工艺，拆外壳时肯定破坏了产品外观，这还是好的，对采用聚合物锂电池的产品稍不留神就会捅穿电芯，造成冒烟或者爆炸。这颗移动电源的外壳已经顺利打开，但把电压变换电路拿出来的过程需要用绝缘的东西撬，否则PCB另一面会出现短路。
4/12

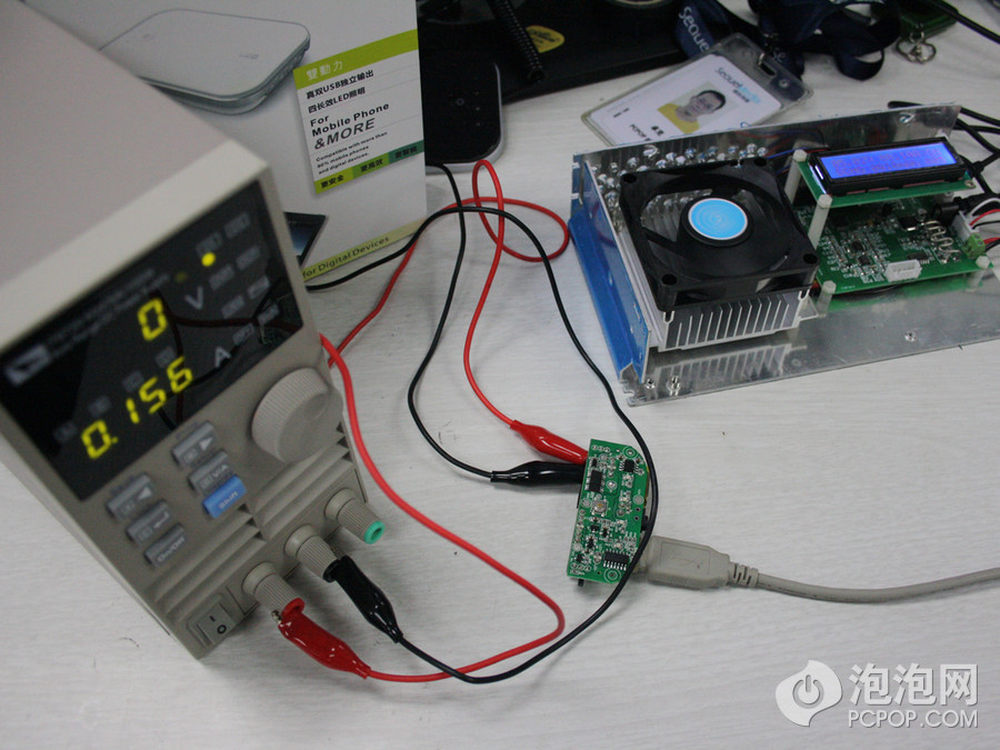

我们用直流源模拟锂电池的输入，输出端接负载，这样可以测试3.7v-5v这个升压过程中的转换效率。这个移动电源有2个USB口可以同时输出，一个口限流0.7A，另一个口限流2.1A，如果同时使用的话，标注2.1A的口最高输出1.5A的电流。

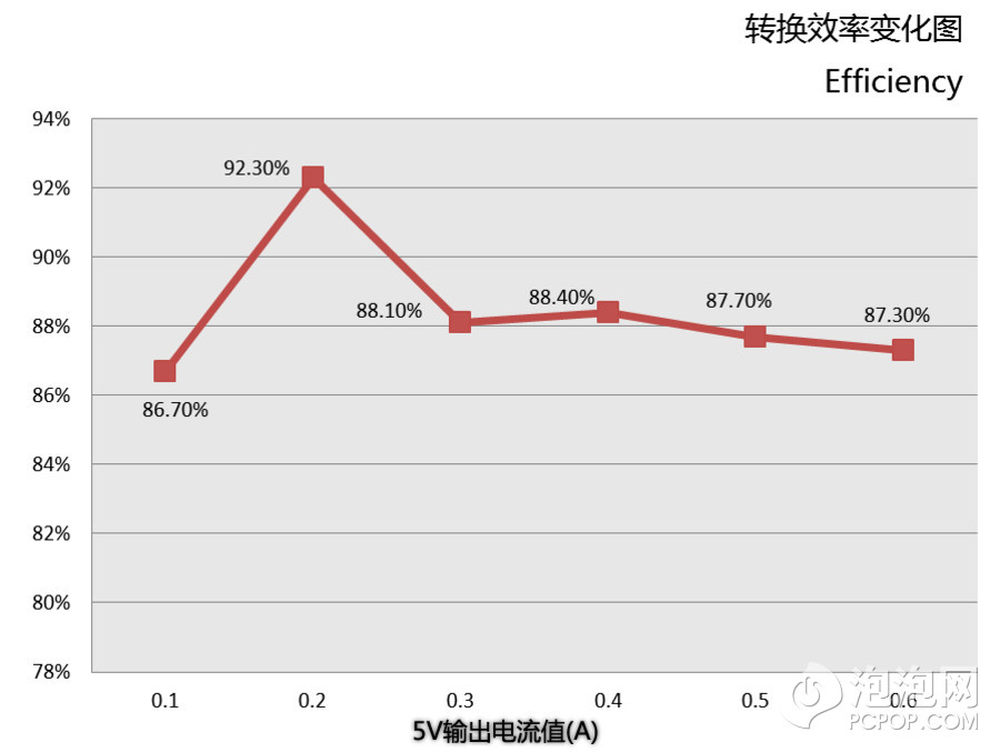

在我们实际测试中标注0.7A的口在电流为0.65A时就会切断输出，另一个口的限流值是2.0A。
5/12

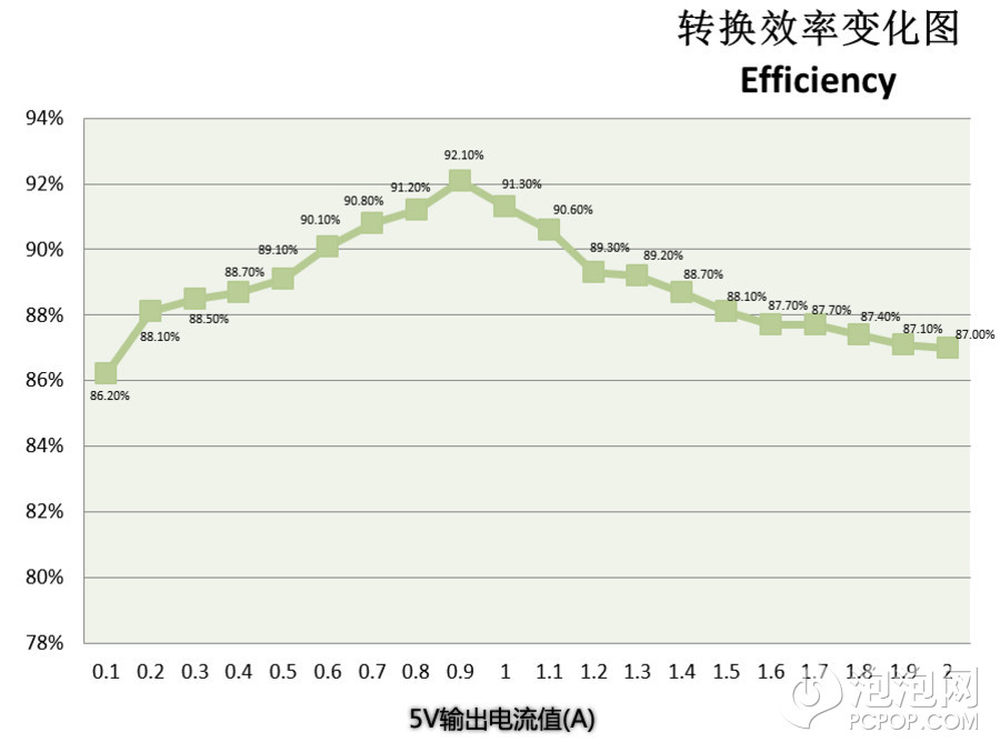

另一个USB口最高可以输出2A的电流，我们同样测试了转换效率，最高的效率也超过了92%%，平均也有88%%，在负载恒定的情况下电压纹丝不动。
6/12
我们用上图的方式测试了两个USB口输出的转换效率，当然实际的效率还会稍微低一点点，因为电池在输出电流时也会有发热的损失。小电流输出的口上最高的转换效率达到92%%，之前我没有想到能有这样高，平均的效率也在87%%-88%%之间，这应该算很不错的表现了。
7/12

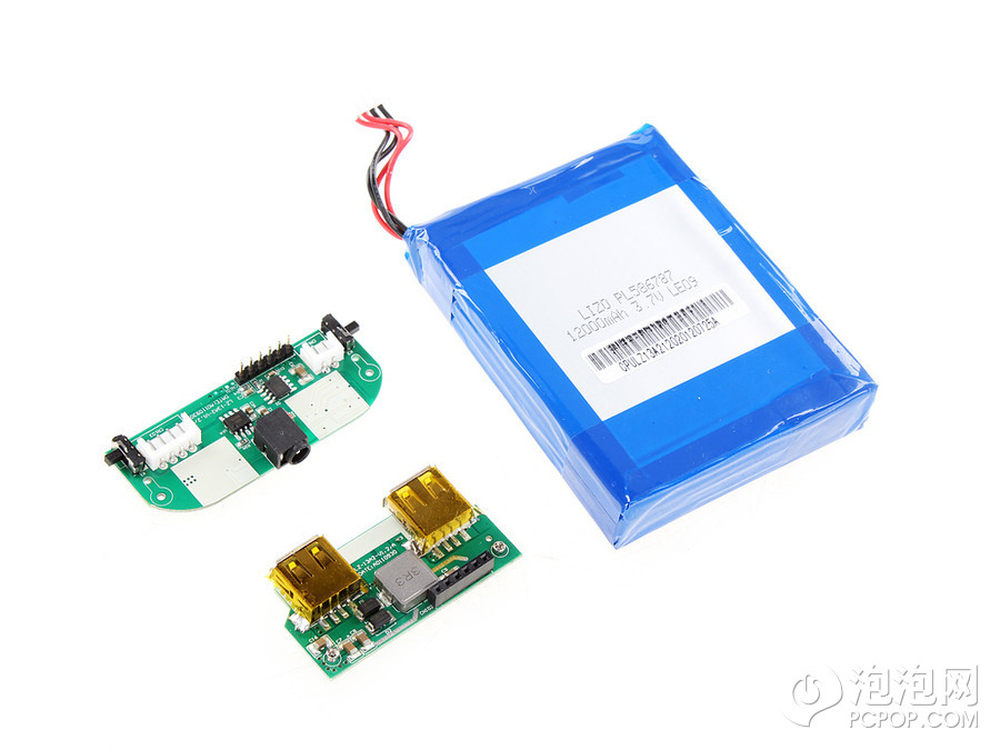

充放电电路一共由2张PCB组成，他们面对面插在一起装在塑料外壳中。采用了锂聚合物电芯，电芯上标注了品牌的名字和相关参数，我们今天讨论的不是电芯，所以放在一边。
8/12
充放电电路一共由2张PCB组成，A板上最显眼的是两个标准的USB口，他们是电能输出口，这一张PCB主要实现升压的输出，背面的一个MOS开关AO4406来自Alpha Omega半导体，耐压20V，可以传输7.5A电流，根据漏源电压的不同导通电阻在16-34毫欧，这可以保证升压过程损失很小的能量，SGM358运放和稳压电路实现电压信号的反馈，并驱动MOS输出电流。
9/12

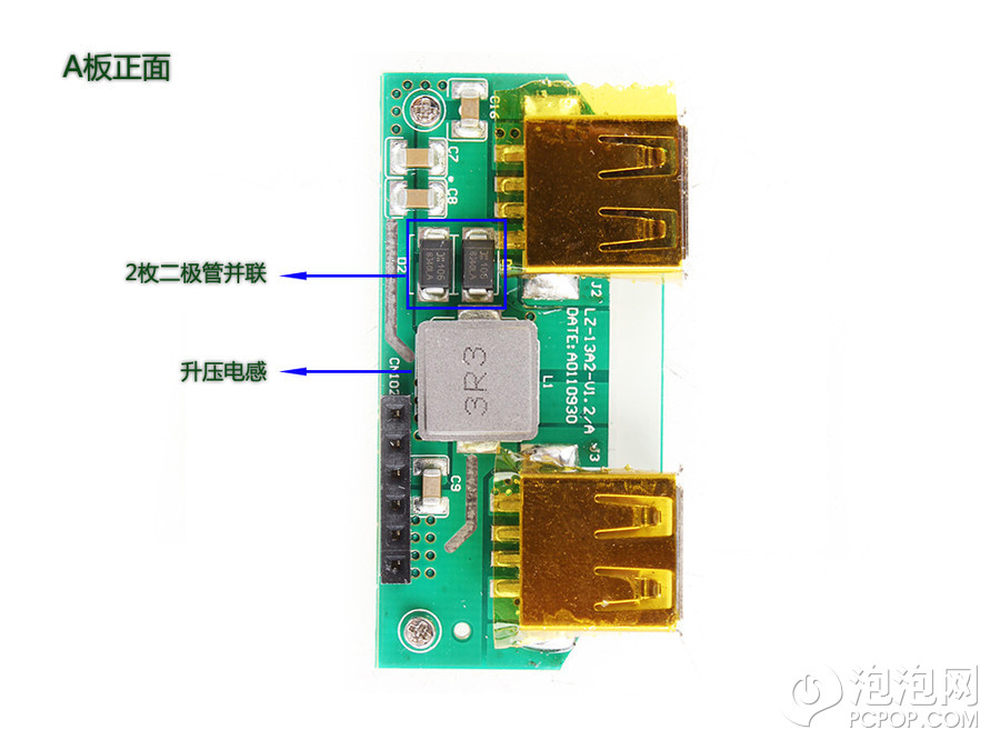

由于两张PCB在安装中需要面对面，所以USB接口上侧用绝缘贴纸做了隔离，实际上一会儿您看到另一张PCB后会发现对应USB口区域是没有元件或者导线暴露在外的，只有一层绝缘漆。整个电路中承受电流最大的是这张PCB，输出电流标注2.1A，中间有一颗升压电感，感值不知是在什么频率下标注的。升压电路中的二极管采用两枚Diodes出品的产品，PCB板上的贴片工艺都很不错。
10/12

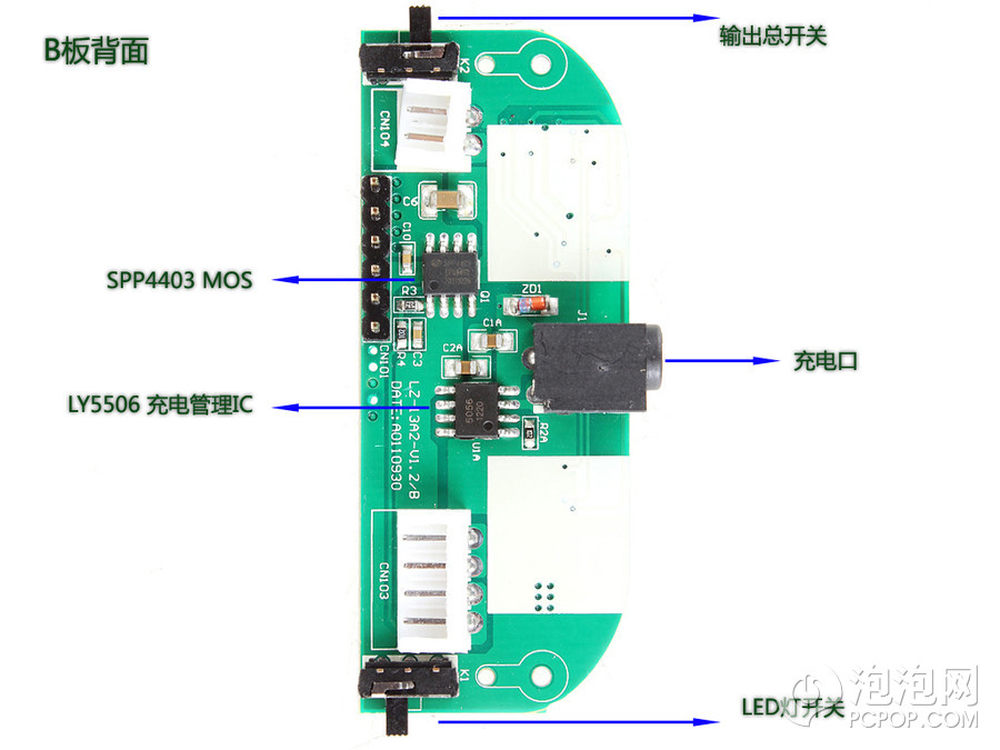

这一张的PCB负责充、放电的管理与充电的功率传输，其中SPP4403是MOS开关，他负责传送一部分充电电流给充电管理芯片LY5506，另一部分的电流在板子背面。如果您留意会发现这个充电的接口并没有采用Micro-USB小口，而这个小口几乎是其他所有移动电源在充电时都用到的。这主要是因为充电电流较大（1.5A），而标准的USB口和线材均是按0.5A规划的，所以大电流充电时会有明显的发热，这样做更加稳妥，不过牺牲了一些便捷性。这张PCB上我们还看到了两个白色的绝缘区域，这里正好对着另一张PCB上的两个USB口。
11/12

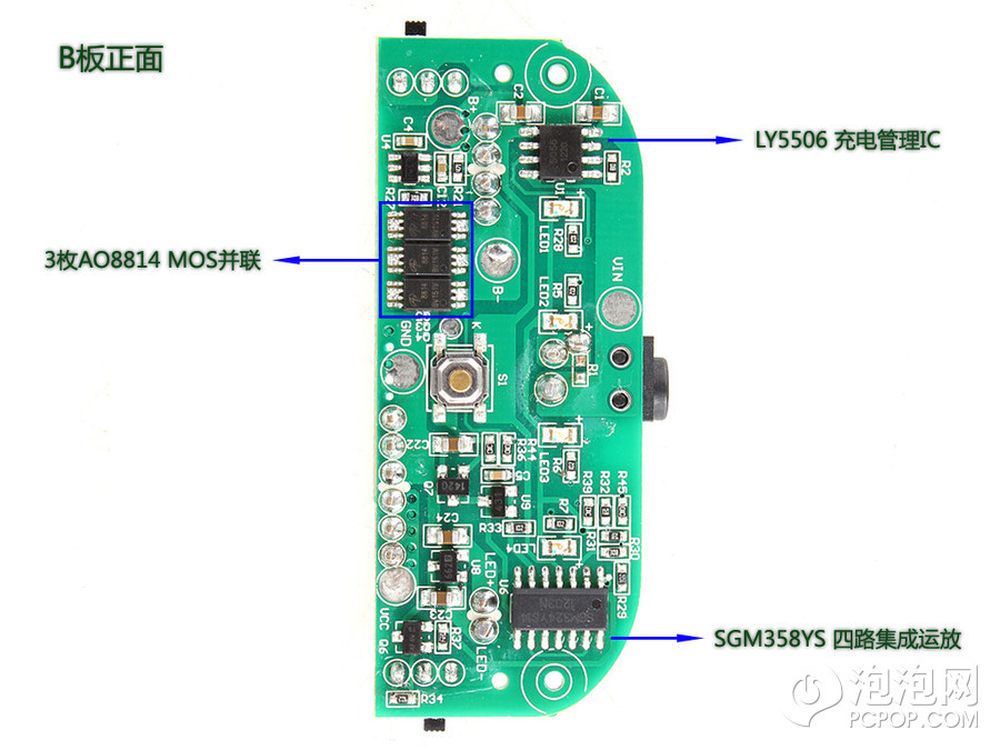

这张板子背面还可以看到一个LY5506充电管理IC，负责管理另一部分充电电流，两路电流通过B板背面的直插6PIN的其中3针连接在一起。3枚并联的AO8814开关MOS负责充电的电能传输，每个可传输7.5A，耐压20V，根据漏源电压不同，通态电阻在16-34毫欧，使用这种方式做电压变换的效率远高于采用三极管的方式。这一面还有一枚SGM358，四路的集成运放，应该用来监控放电最低压、充电最高压、和两路输出的电流值。
12/12
未完待续：这次我们只测试了移动电源升压功能的转换效率，结果很不错，在内部结构介绍中也可以做这样的结论：是市售移动电源中素质不错的。
我也对这款移动电池的表现有兴趣，力众这款电池标称12000毫安时电量（3.7v），不知道真实情况下放电能有多少。
感兴趣的网友可以继续关注泡泡网移动电源频道，我们将详细测试这款产品。
