窥探它私密的空间 华硕UX32VD暴强拆解
1/48
作为被公认为做工最出色的超极本之一，华硕ZENBOOK始终保持着在消费者心目中的良好印象。之前曾经带大家欣赏过ZENBOOK UX31的内部拆解领略了高品质的做工，那么近期新推出的UX32VD是否也保持了较高品质而没有在内部做工上缩水呢？下面我们就来一同走进华硕ZENBOOK UX32VD最私密的空间。
2/48

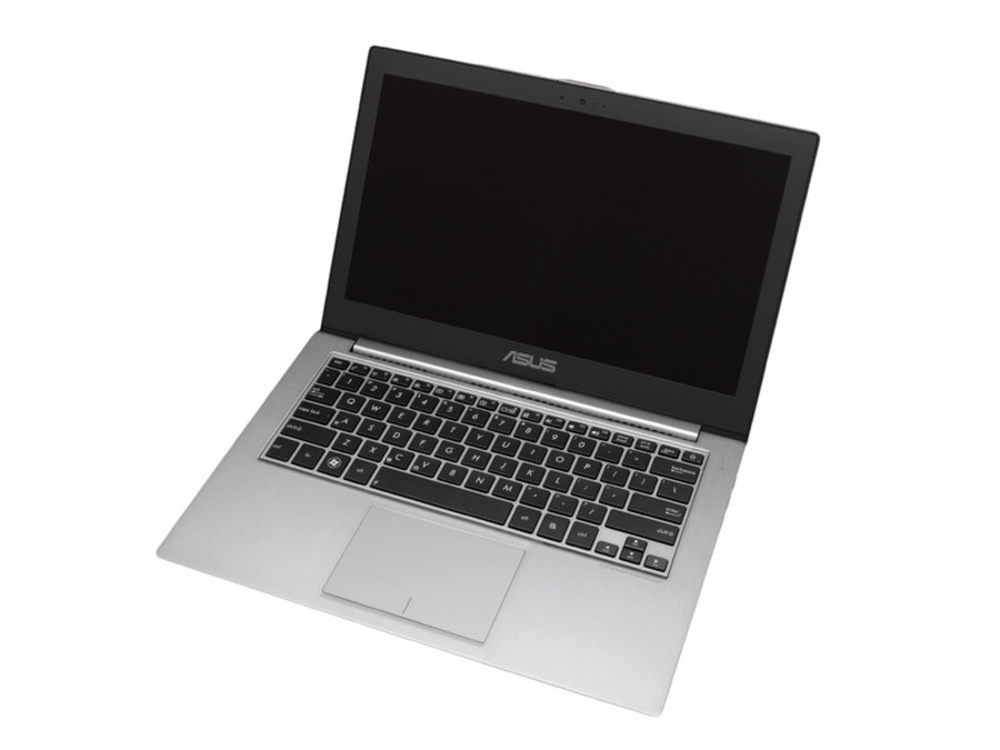

ZENBOOK UX32与UX31外形几乎没有什么变化，仅在厚度上略厚一些。
3/48

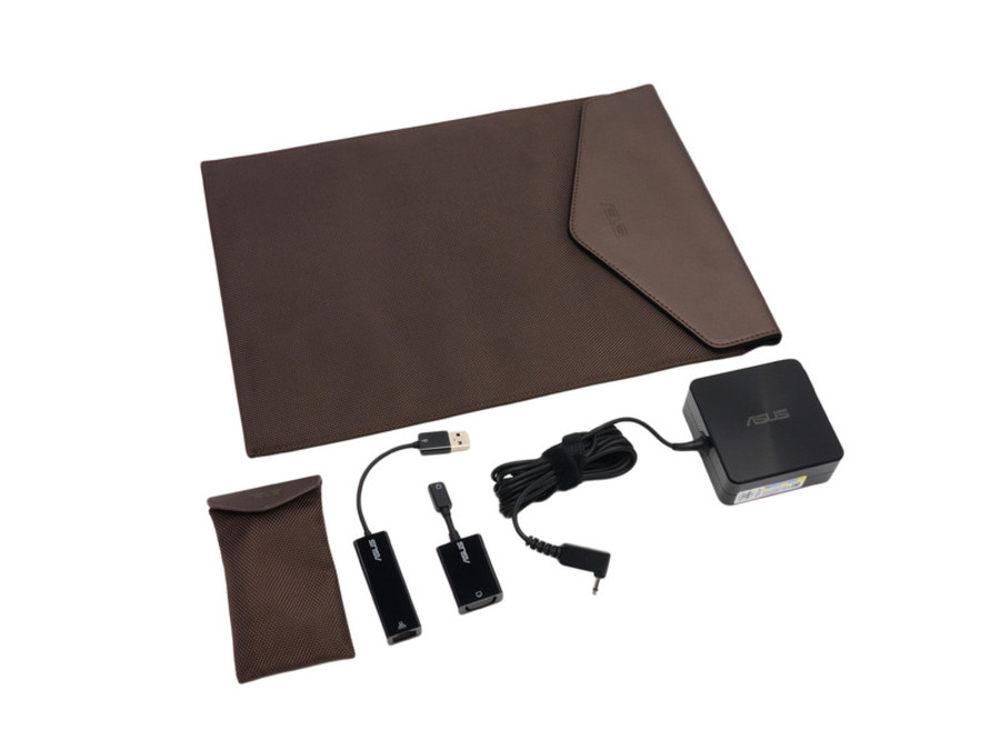

随机附带的全部配件。有信封型的笔记本套、小巧的电源适配器、迷你VGA-VGA转接器、USB转以太网转换器、装适配器的小袋子。
4/48

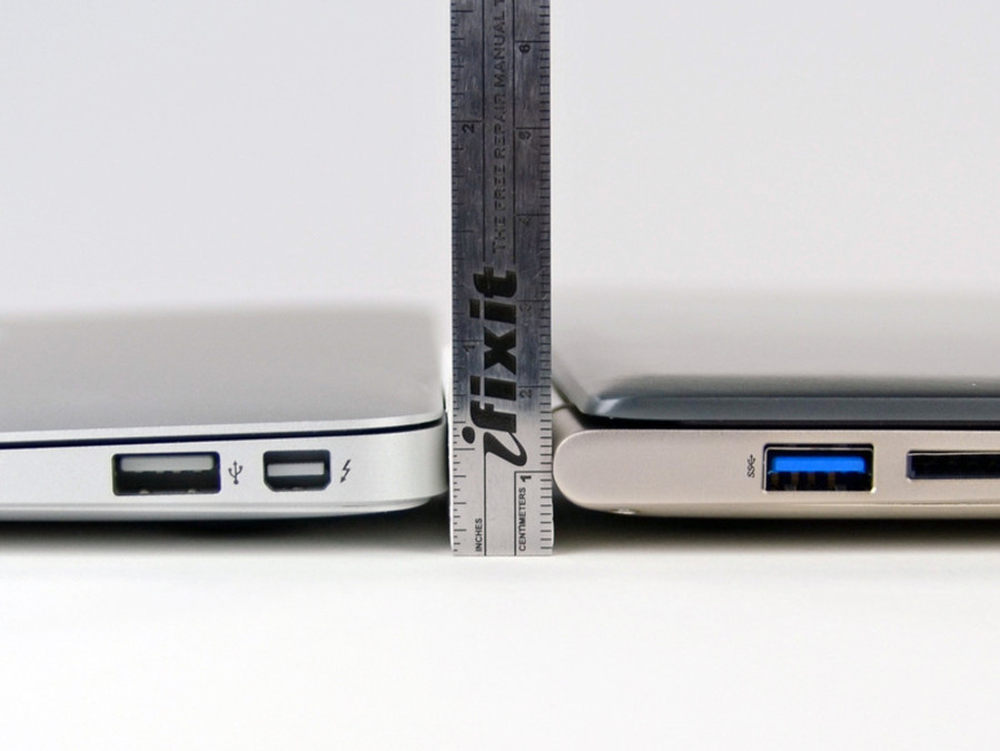

与Macbook Air 相比，厚度上并没有什么优势。
5/48

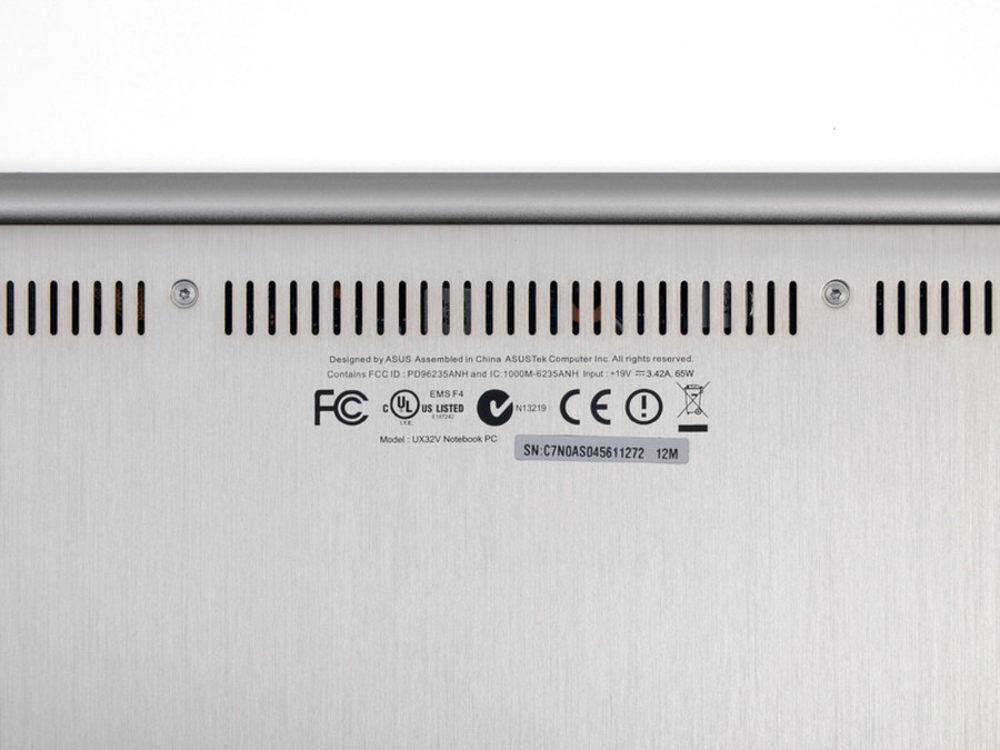

底部的铭牌上印着一些列认证信息。
6/48

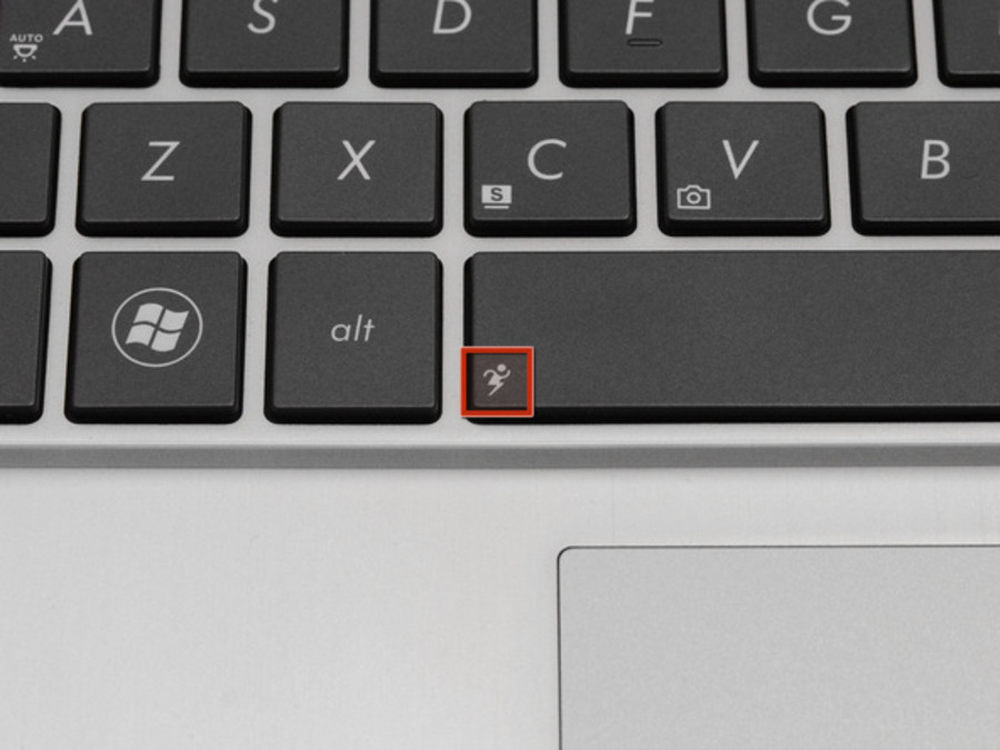

UX32VD有一个超级热键的标准“超级性能模式”，这是通过按功能键 空格键实现的。
7/48

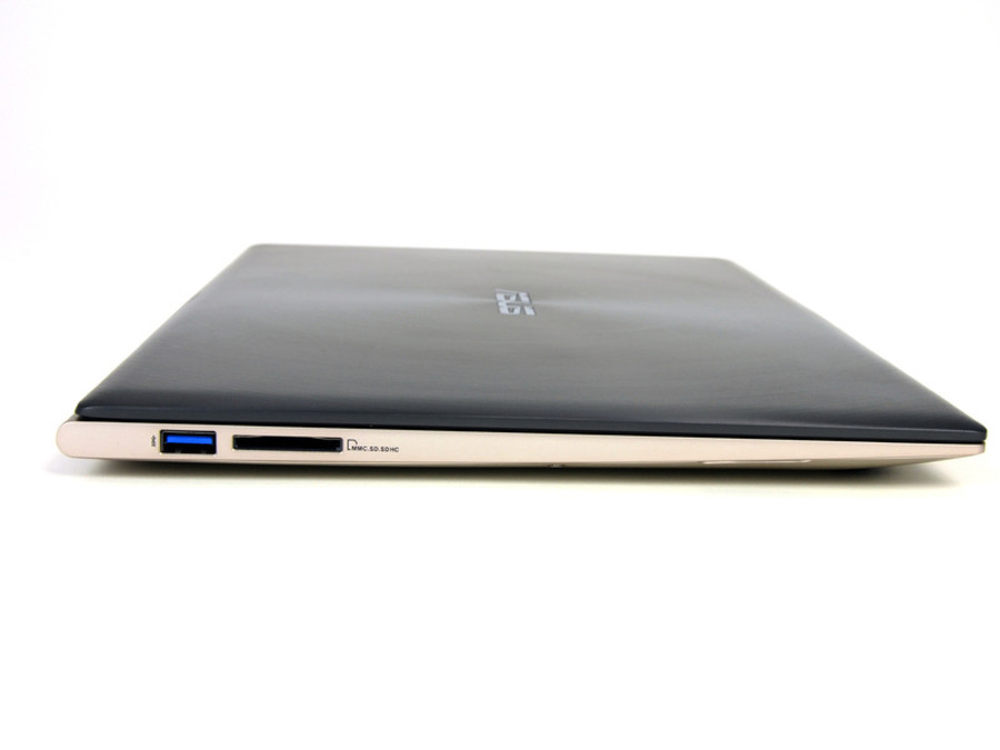

机身左侧有1个USB3.0接口和一个多合一读卡器。
8/48

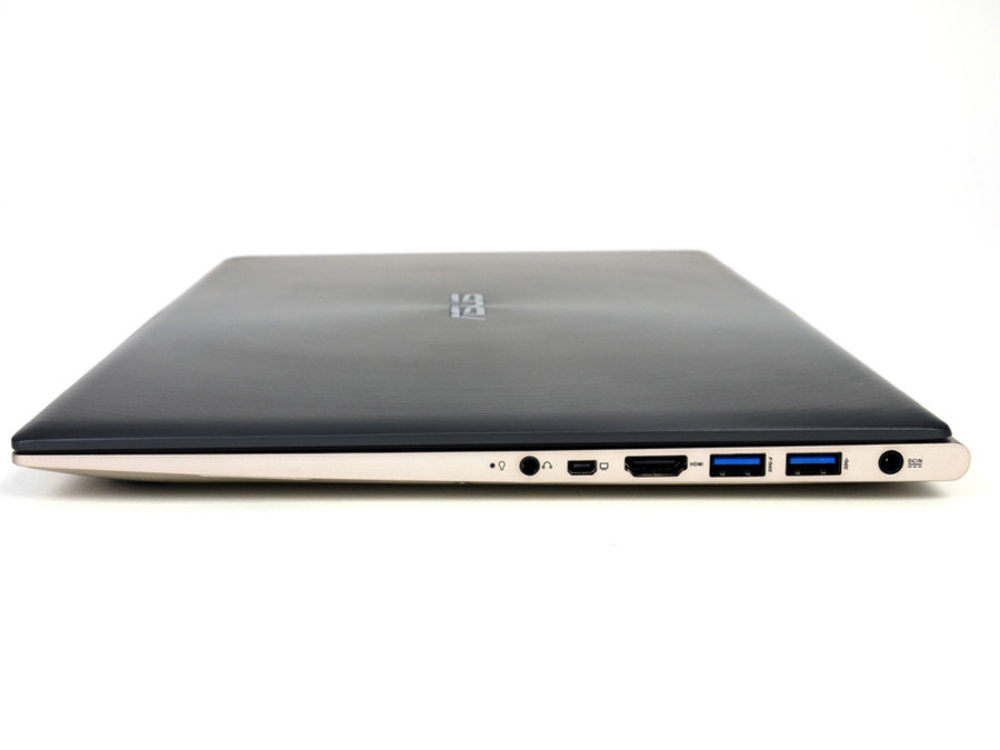

机身右侧接口则更为丰富，有2个USB3.0接口、1个HDMI接口、1个miniVGA接口、音频输入输出接口以及电源接口。
9/48

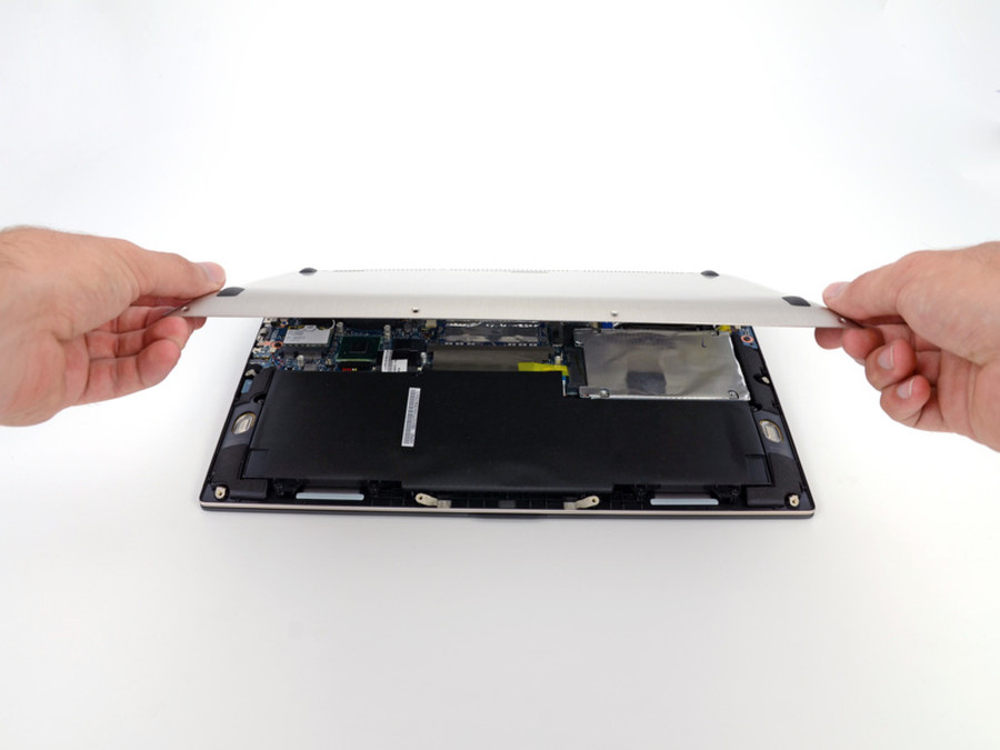

拧下后盖上的螺丝即可轻松打开后盖。
10/48

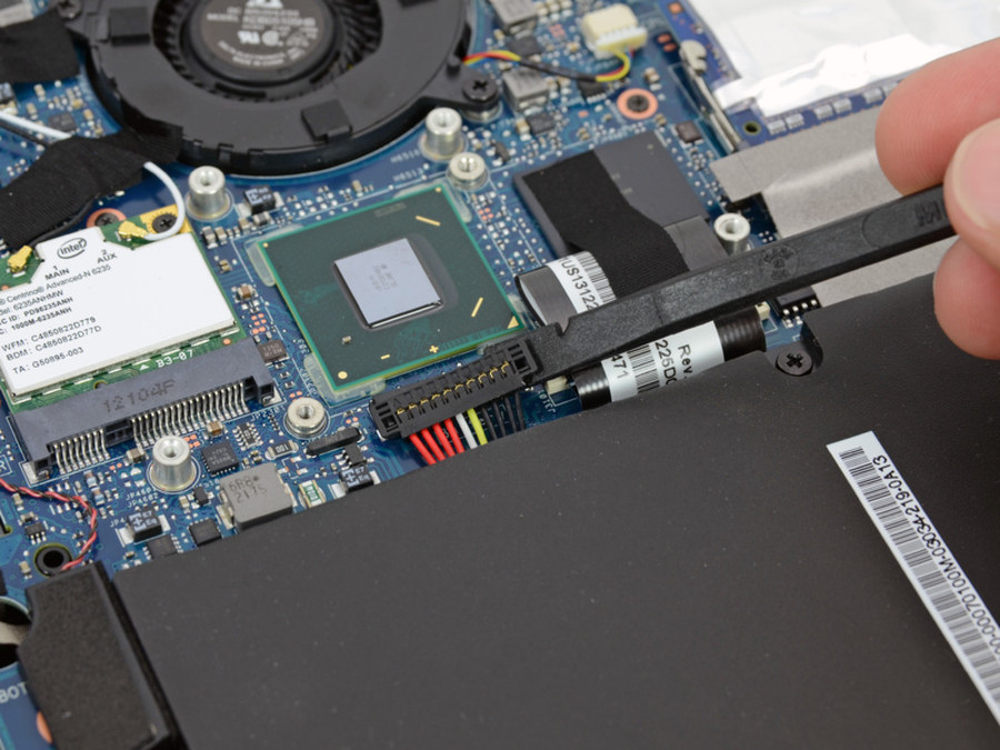

将电池排线拆下以便我们取下内部电池。
11/48

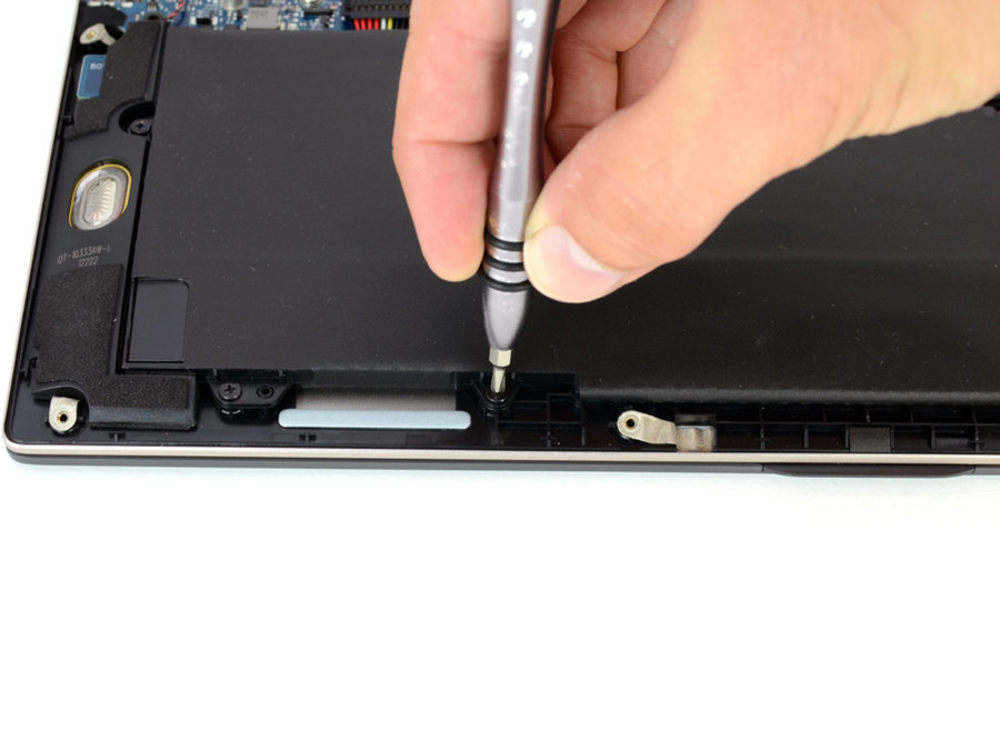

为了保证机身的稳固，电池还用螺丝做了加固处理。
12/48

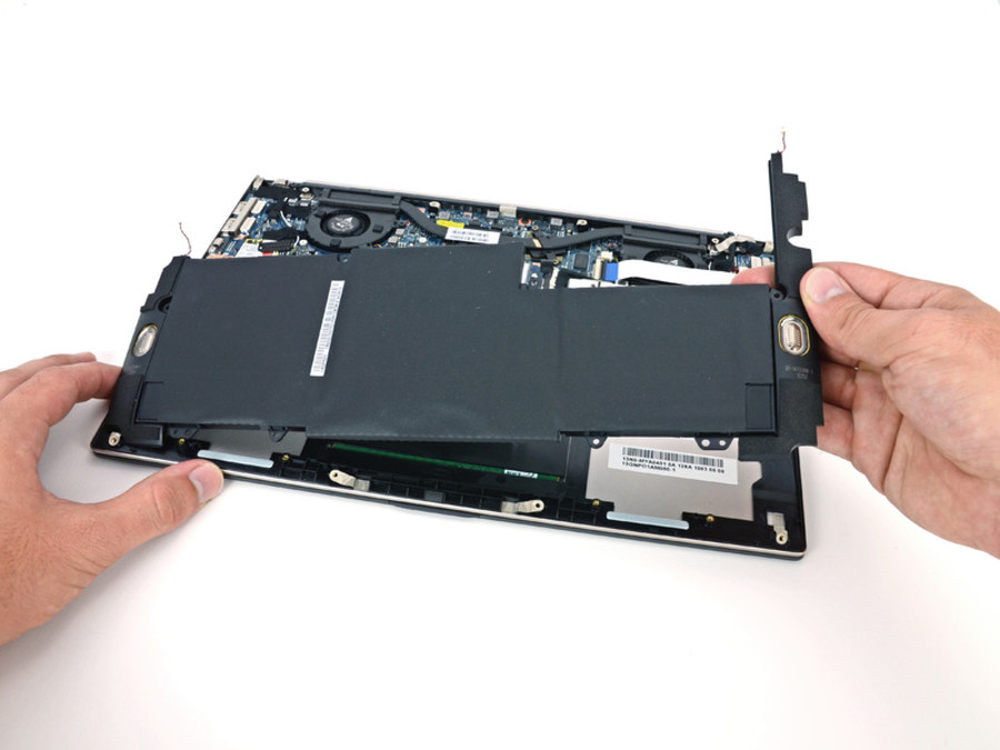

拧下锂电池上的螺丝后，就可以取下电池了。
13/48
已经拆卸下来的锂聚合物电池。
14/48

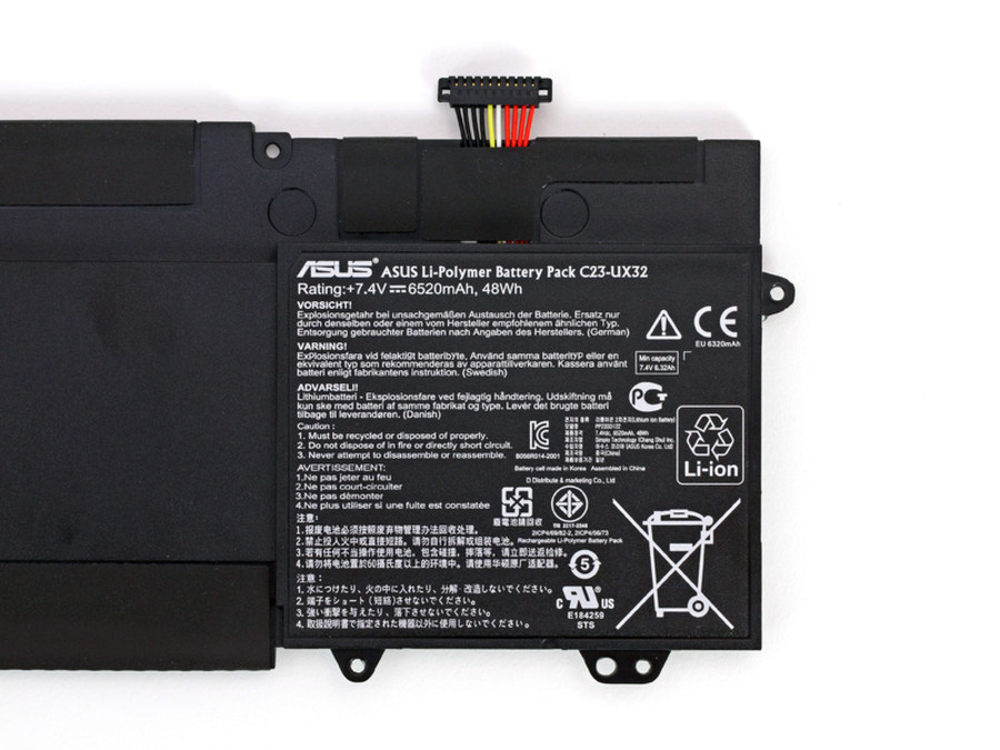

UX32VD的电池是7.4V，6520毫安，中280.5克，相当于该本子重量的20%%。
15/48

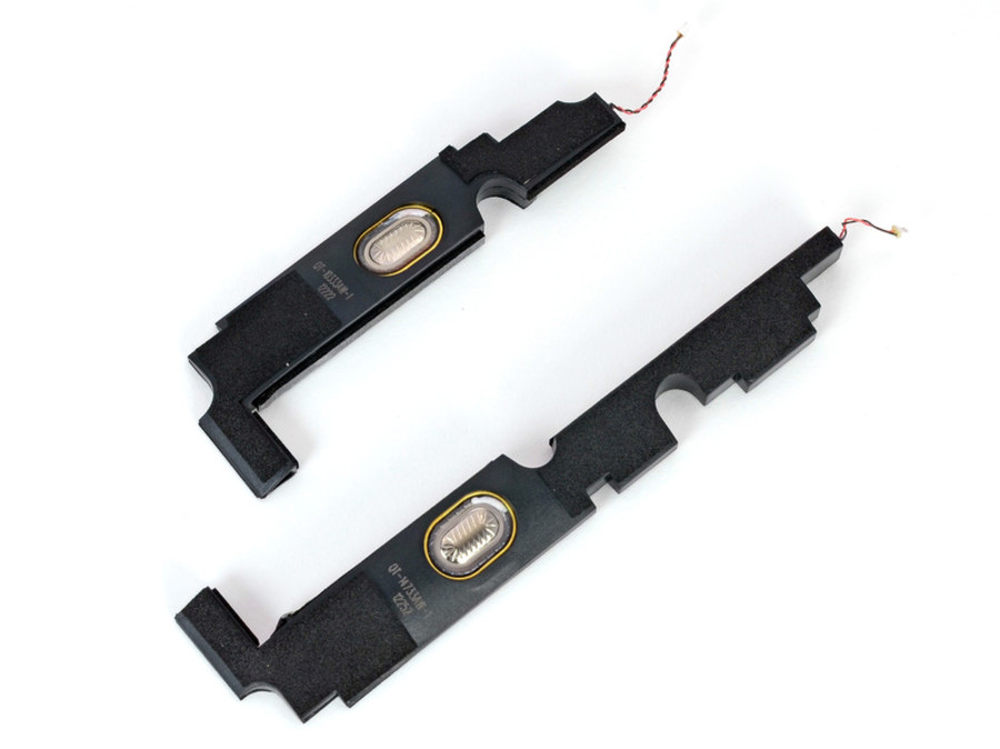

左右扬声器粘附在电池的两边，可以被轻松的取下来。
16/48

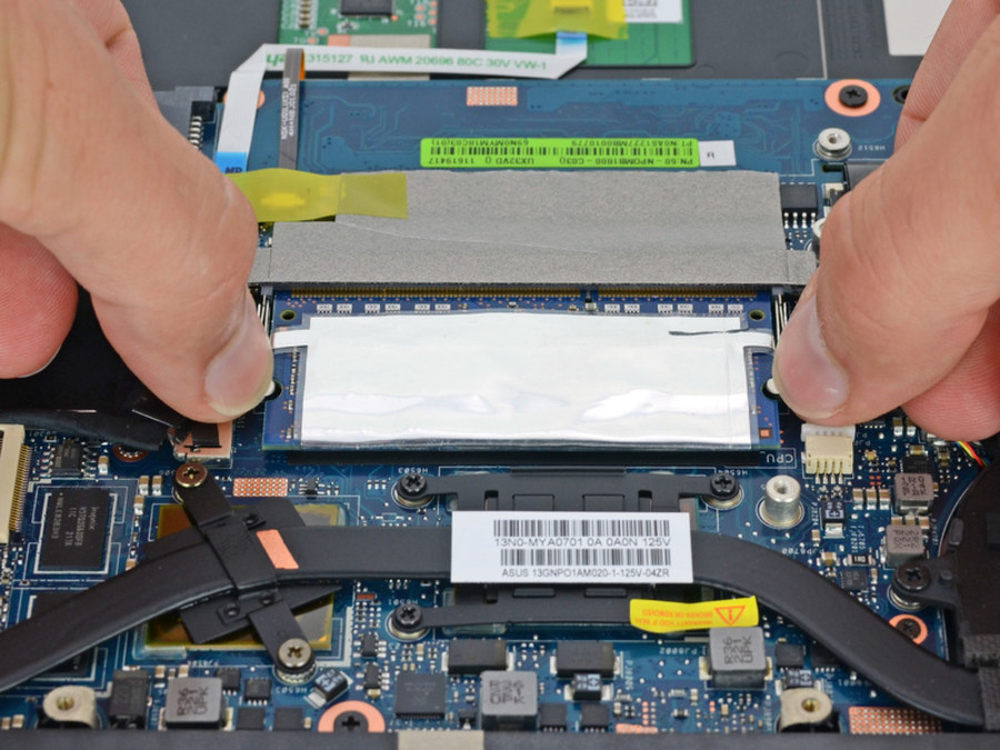

UX32VD的内存插槽与普通家用本无异，拆取方式也完全相同。
17/48

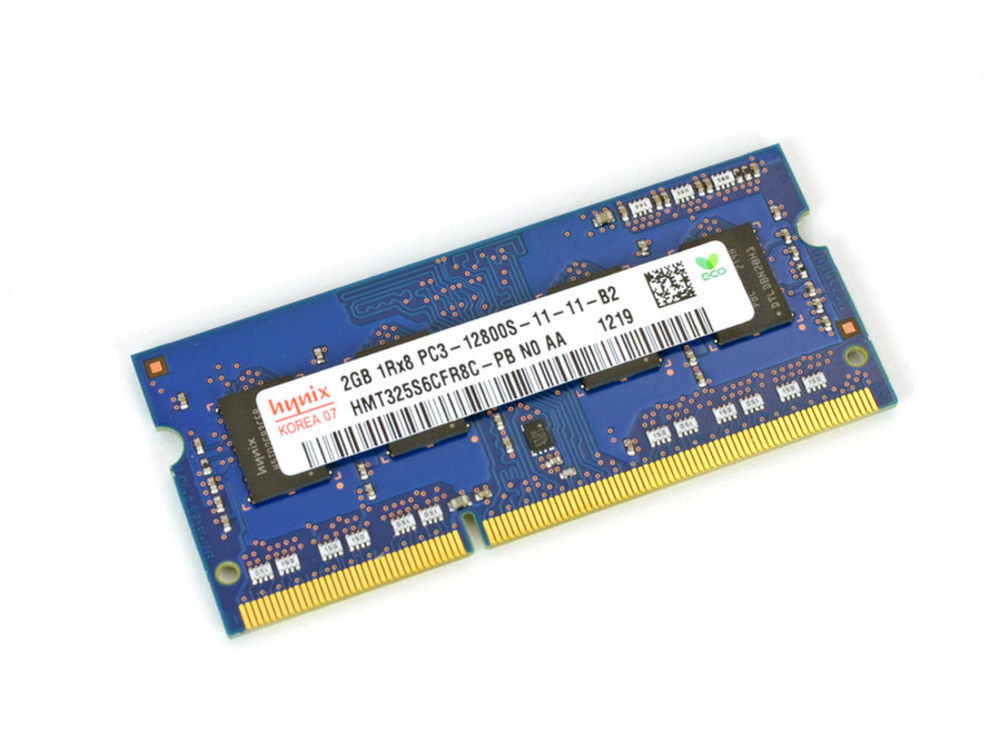

被轻松拆下的内存。
18/48

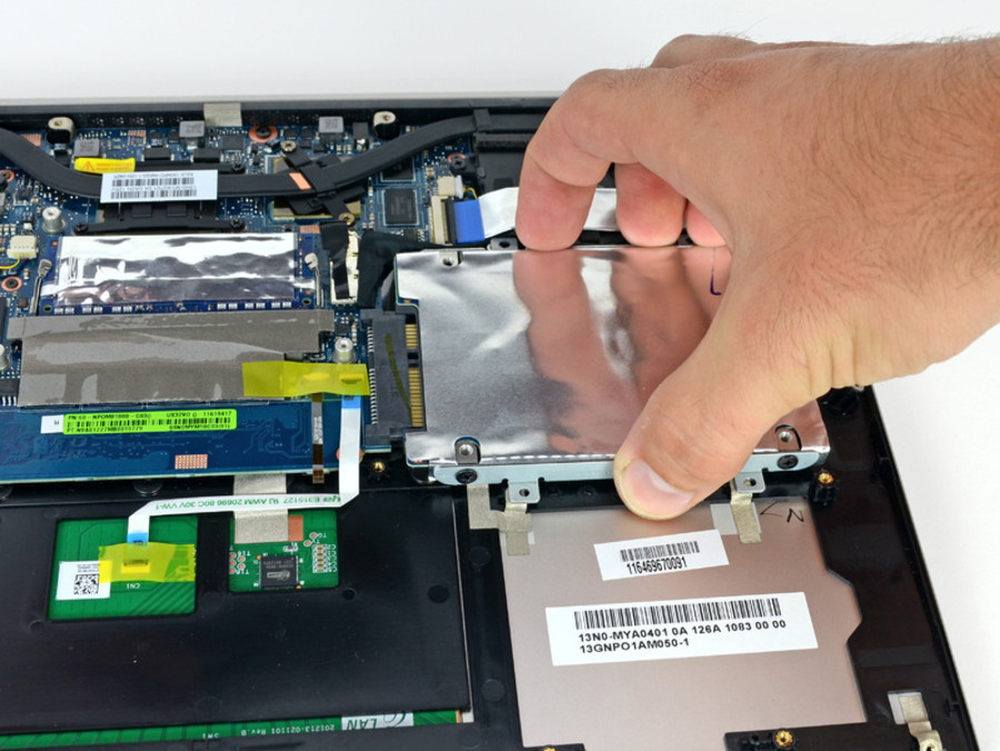

由于空间关系，机械硬盘被直接固定在主板上。
19/48
细看之下拆下的这块硬盘是日立的5400转500GB硬盘。
20/48

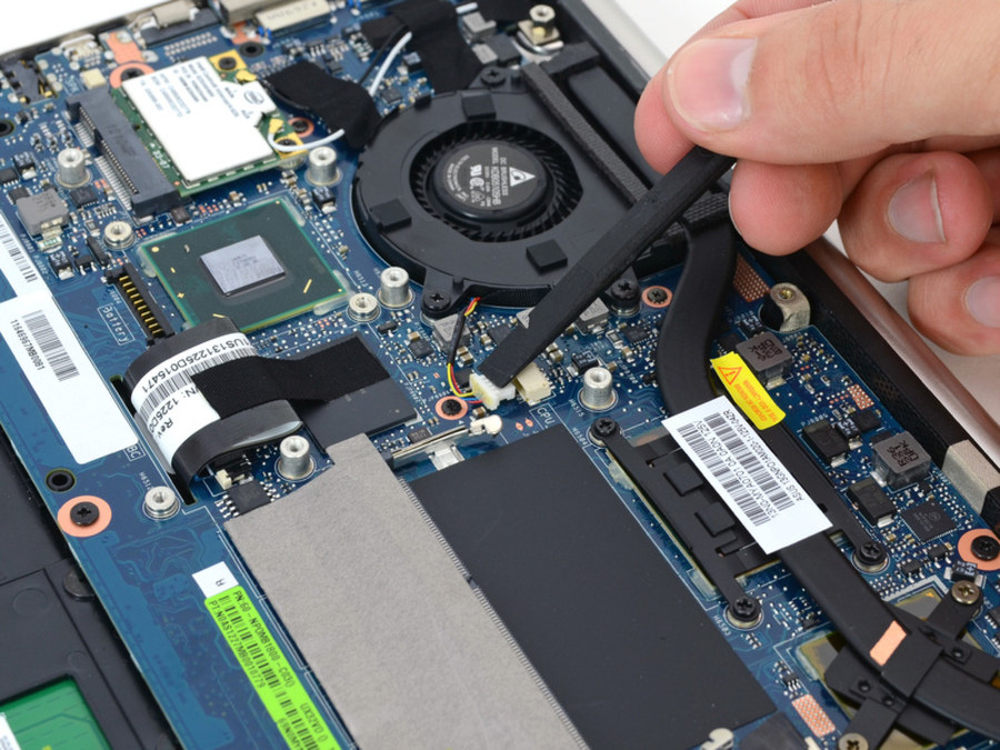

华硕ZENBOOK系列超极本采用的风扇经过特殊设计，看起来样子就非常酷，散热效果也会更突出一些。
21/48
风扇采用3颗螺丝进行三点稳定固定。
22/48

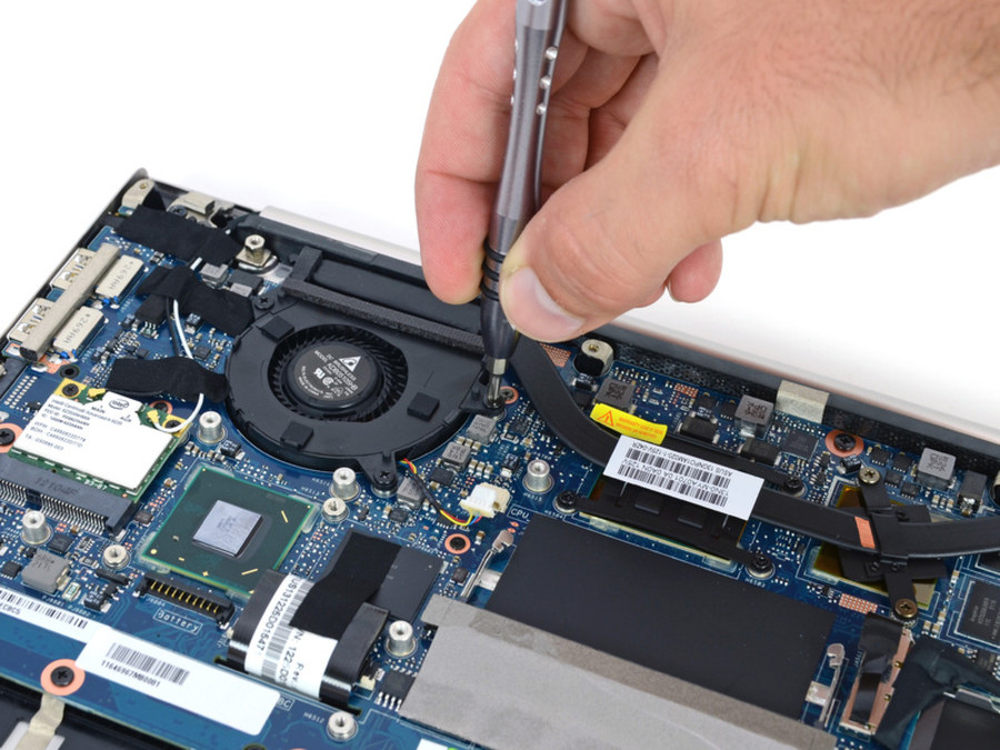

分别拧到螺丝就可以轻松拆下风扇，拆下风扇顺便清理一下灰尘是件挺靠谱的事儿。
23/48

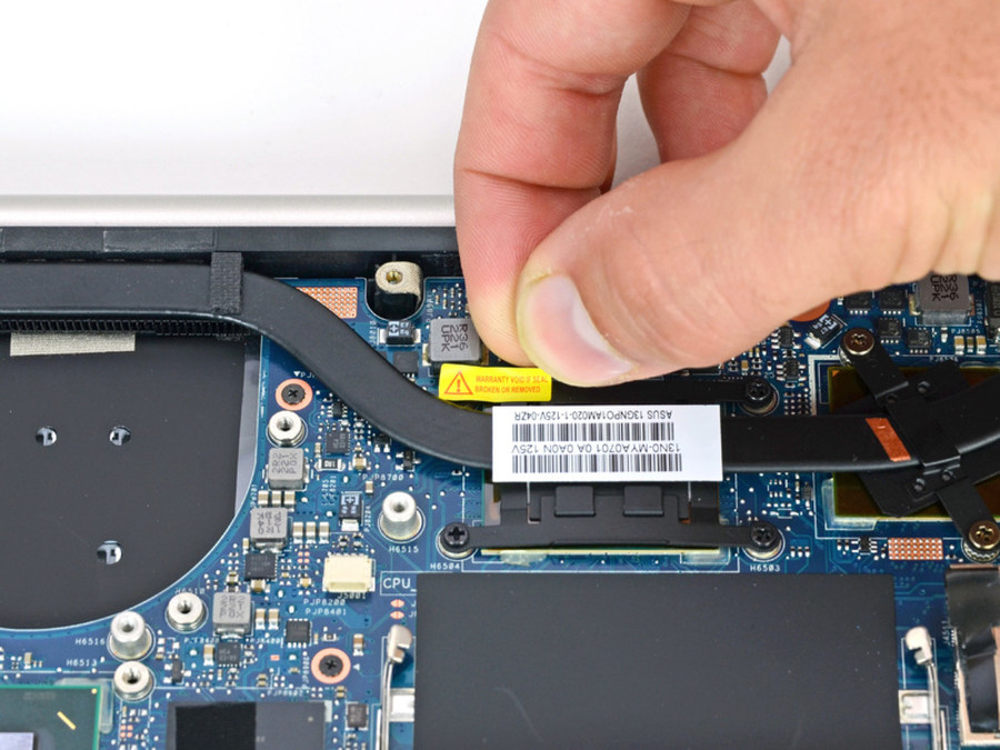

热管分别穿过CPU和GPU，在自行拆解过程中一旦撕掉贴纸就意味着失去了质保。
24/48
不过从撕掉贴纸的套路来看，被撕掉后的贴纸完整度还是很高的。如果愿意的话，你也可以拧开散热扣具，将散热结构完整的拆卸下来。
25/48

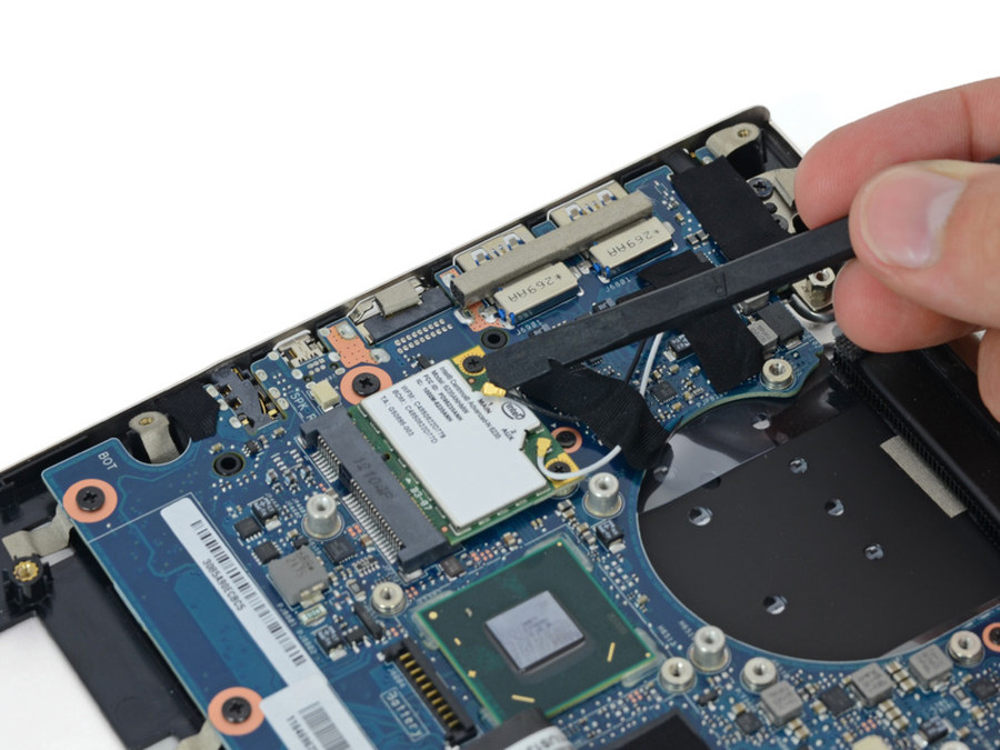

在主板的一侧，我们看到了UX32的无线网卡设备。
26/48

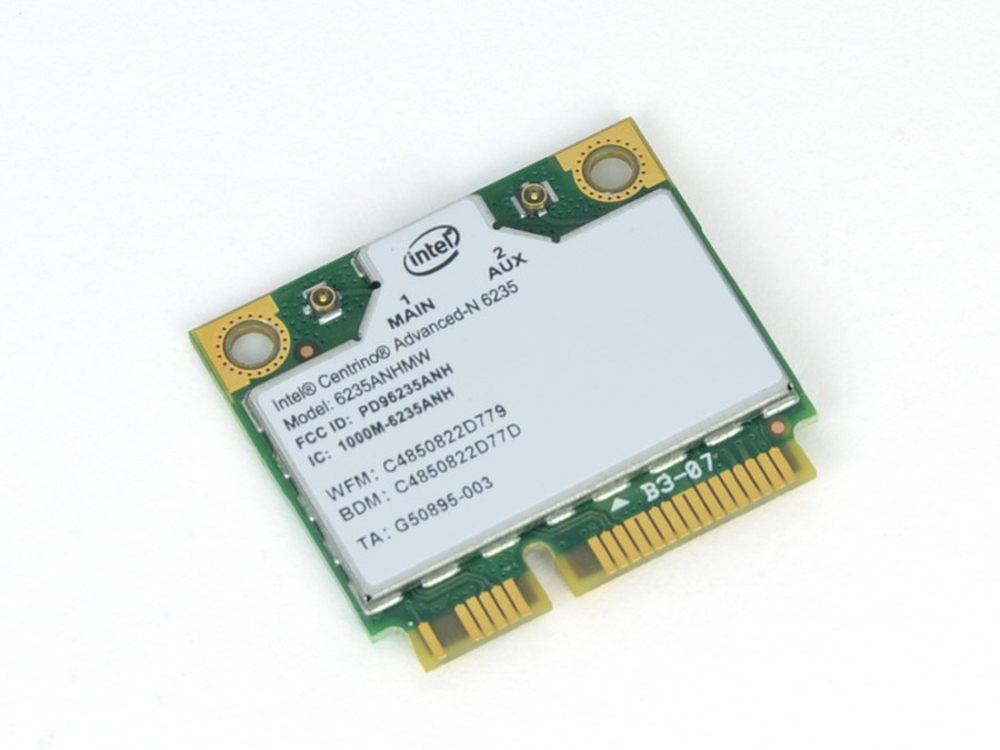

这块Intel的无线网卡只用两颗螺丝固定，很容易拆卸，采用miniPCI-E接口通用性比较强。
27/48

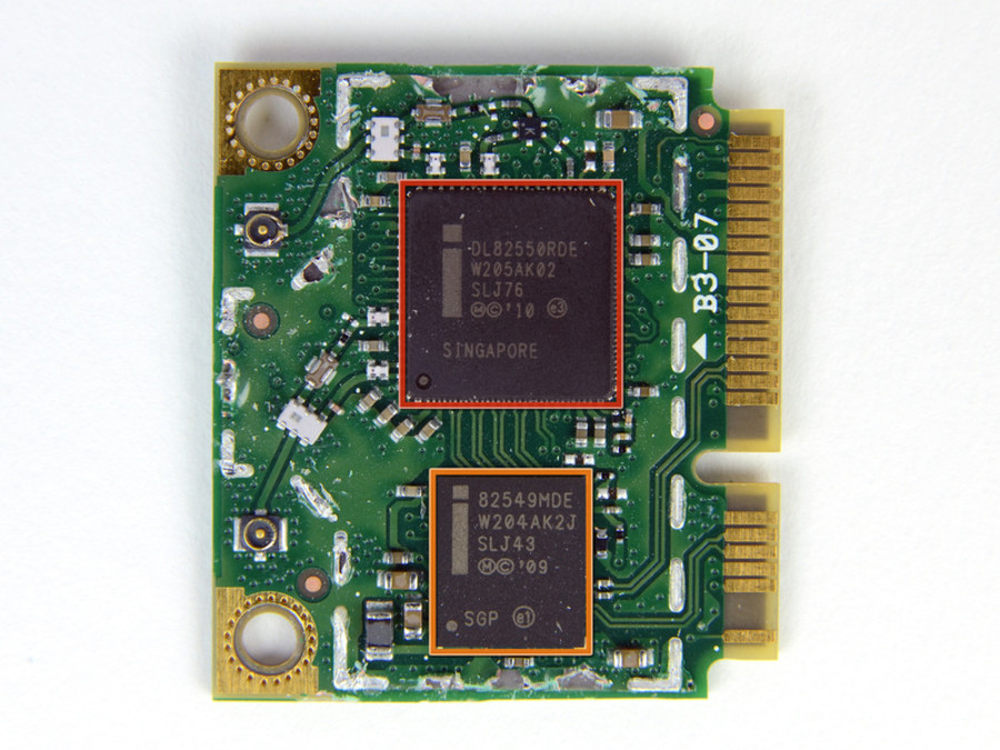

在无线网卡的背面我们看到了Intel 82550 快速以太网控制器和Intel8255MDE WIFI 控制器。
28/48

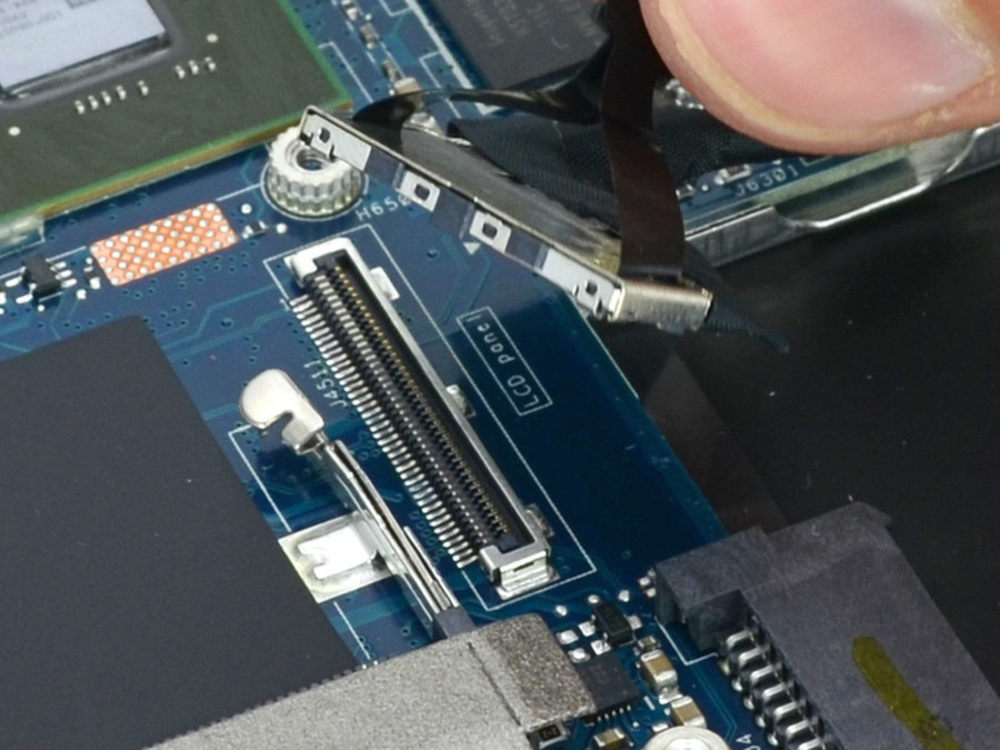

插在主板上的屏幕排线只要垂直主板面向上一拔就可以被分离开来。
29/48

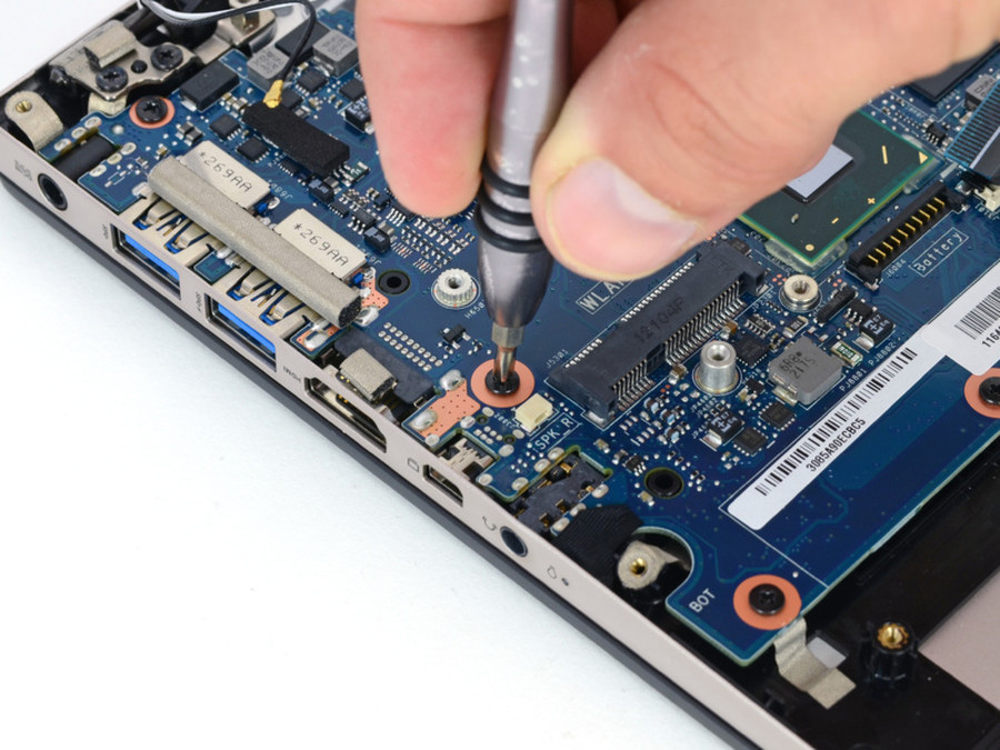

继续拆下固定主板的螺丝。
30/48

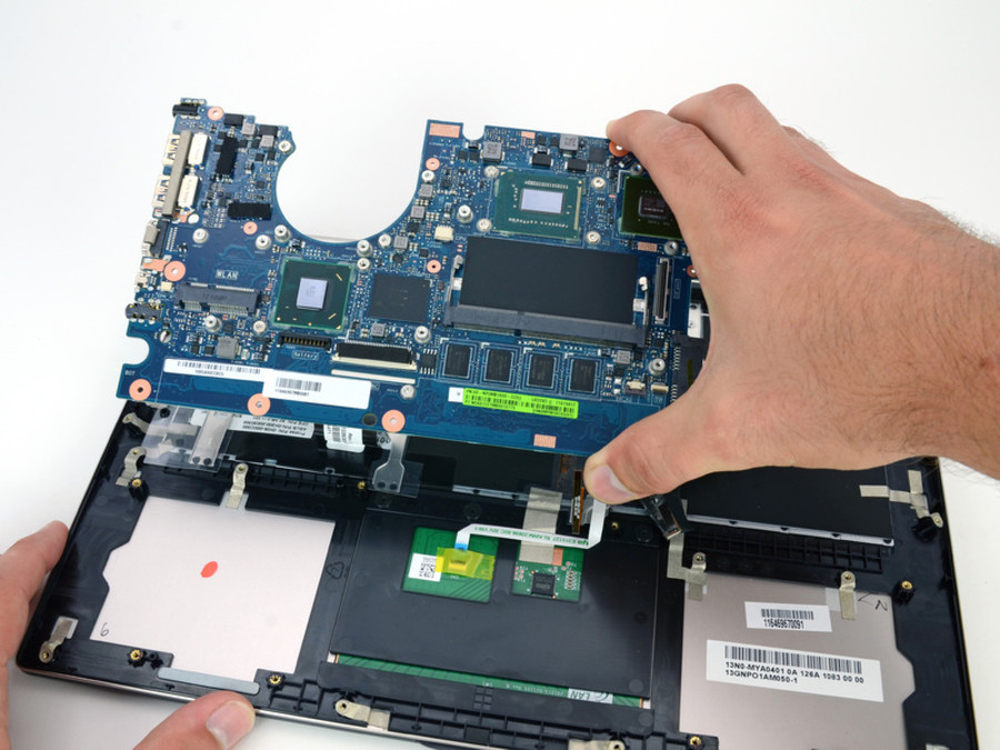

当拆下主板时，别急着用力拿下来，需要轻轻翻转主板，将链接的排线拔下方能安全拆下主板。
31/48

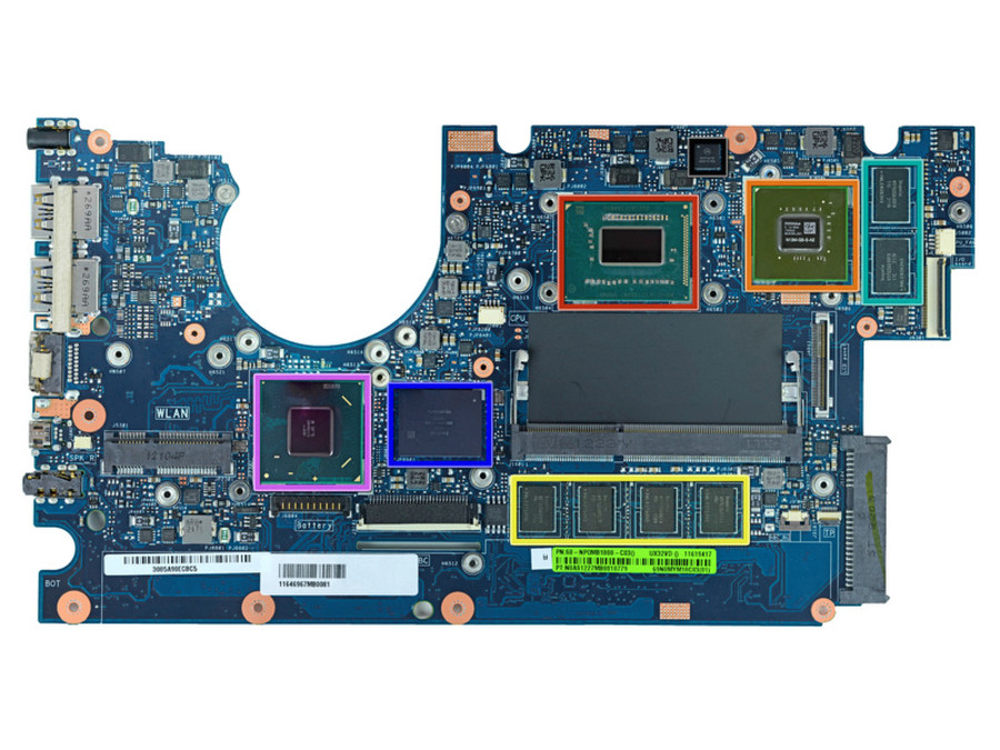

拆下主板后，各部分硬件的位置更加清晰明了。
32/48

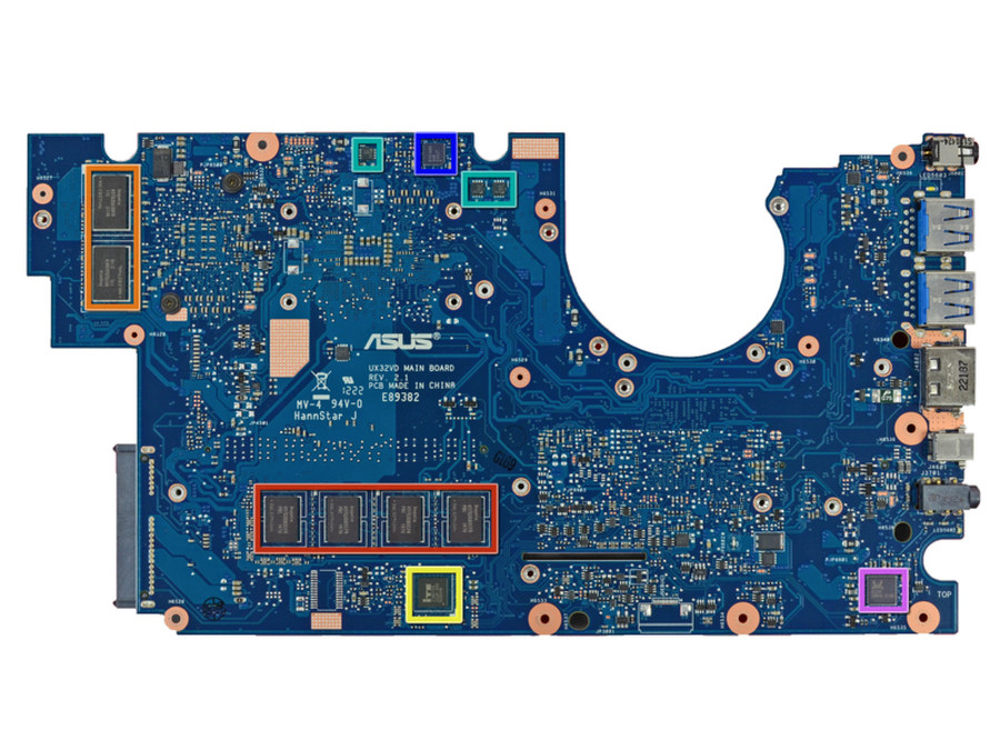

值得一提的是除了之前拆下的一块儿内存之外，UX32VD本身在主板上还集成了2GB内存。
33/48

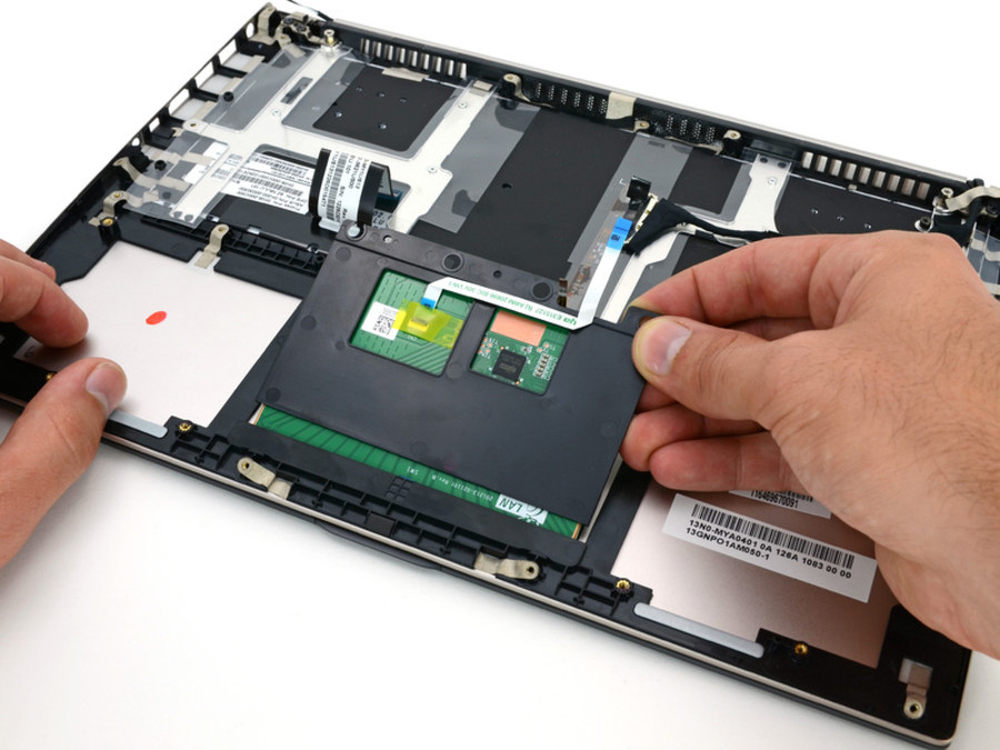

刚刚与主板分离开的部分是这台超极本的一体式触控板。
34/48

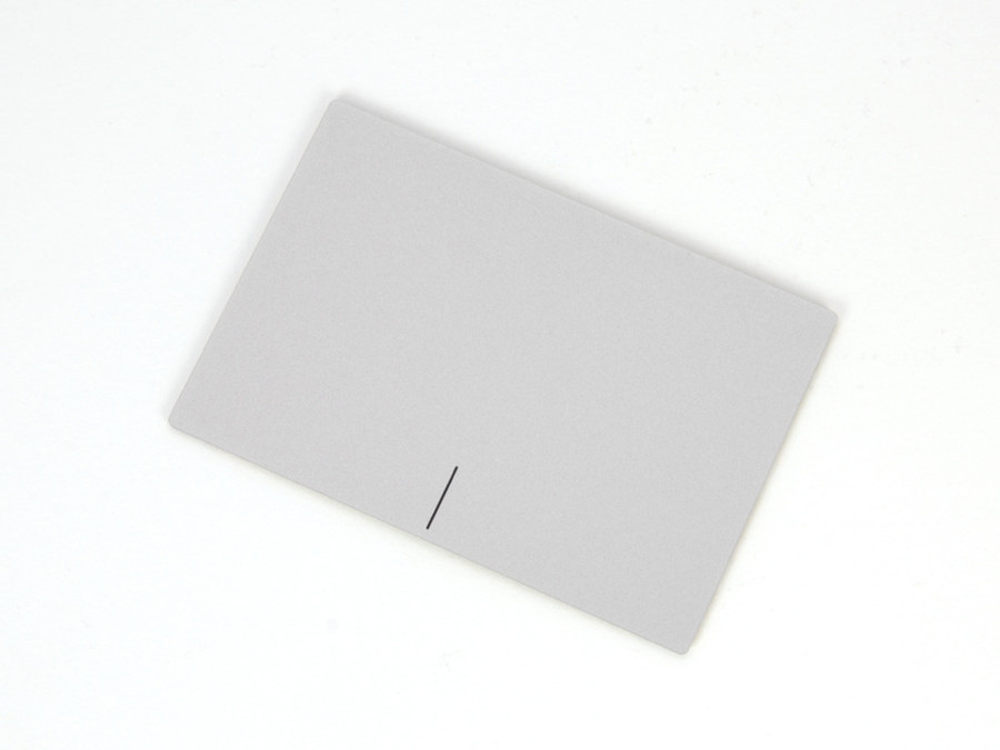

触控板的排线两段均可拆卸，拆卸后的触控板如图。
35/48

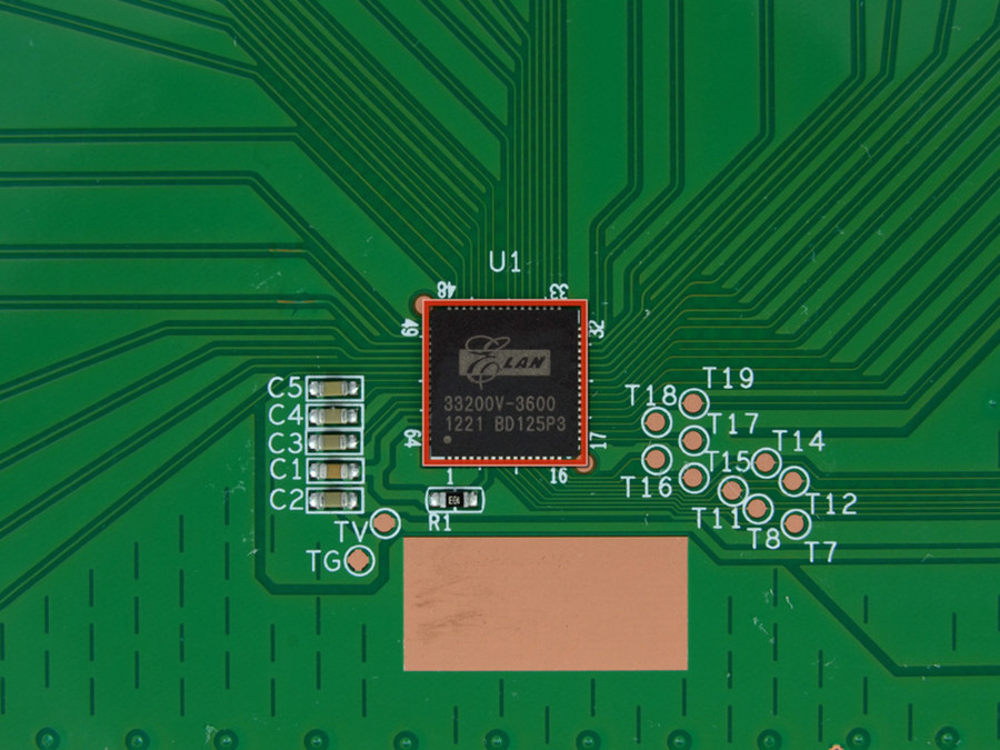

在触控板背面的控制器。
36/48

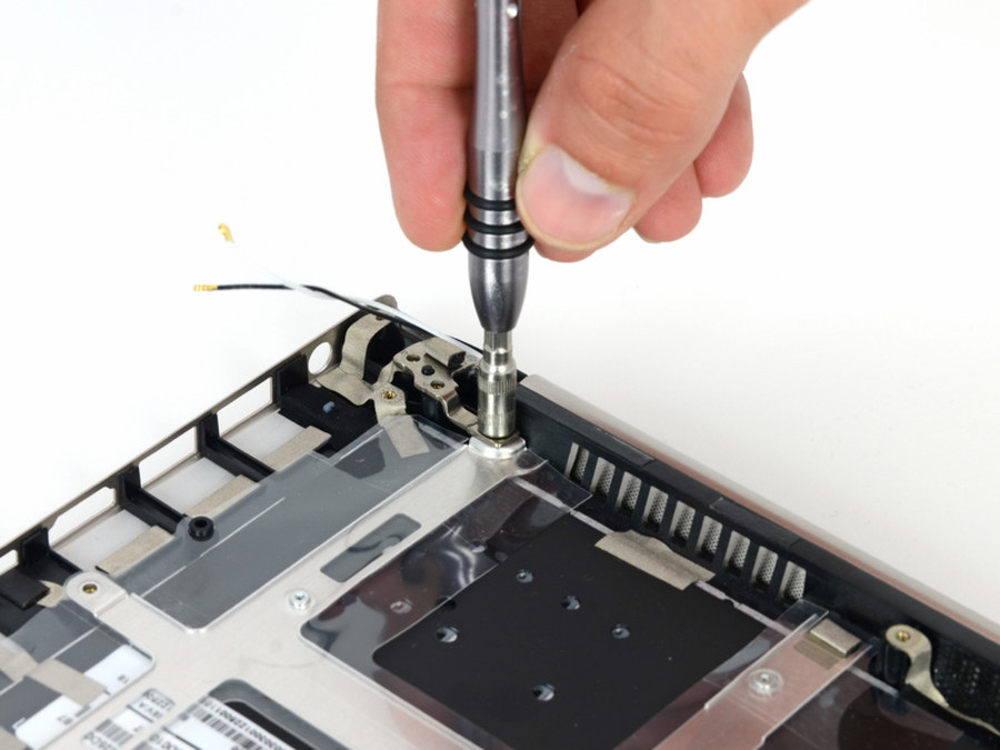

固定转换的螺丝是六边形，需要套用专业的工具进行拆卸。
37/48

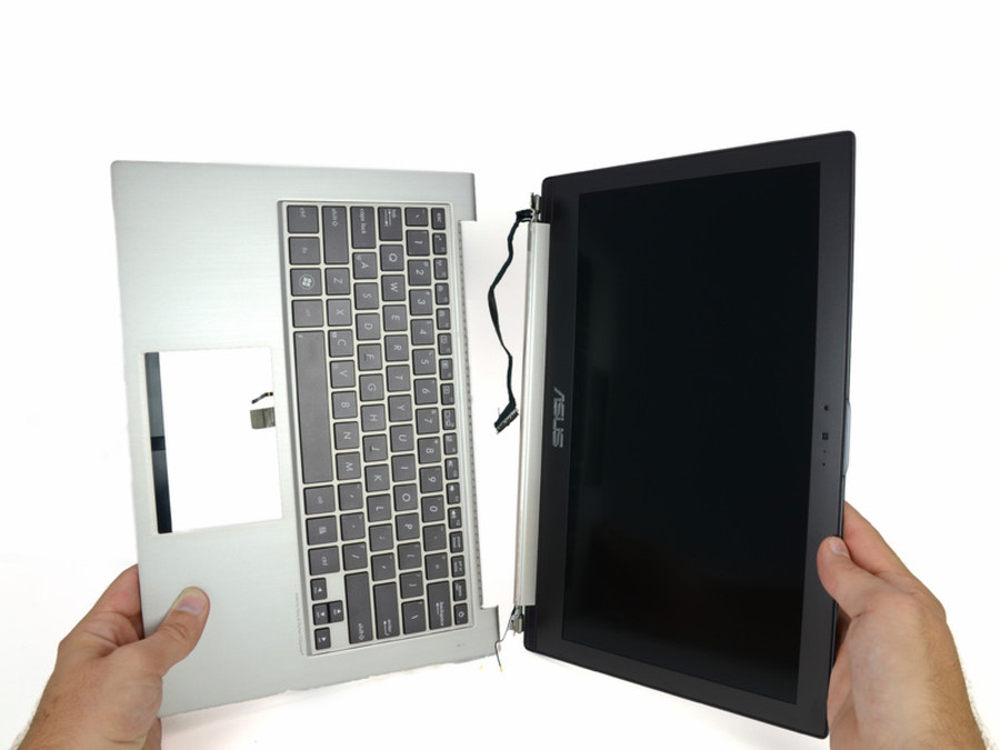

将金属转轴的固定螺丝拆下后，屏幕即可与机身分离。
38/48

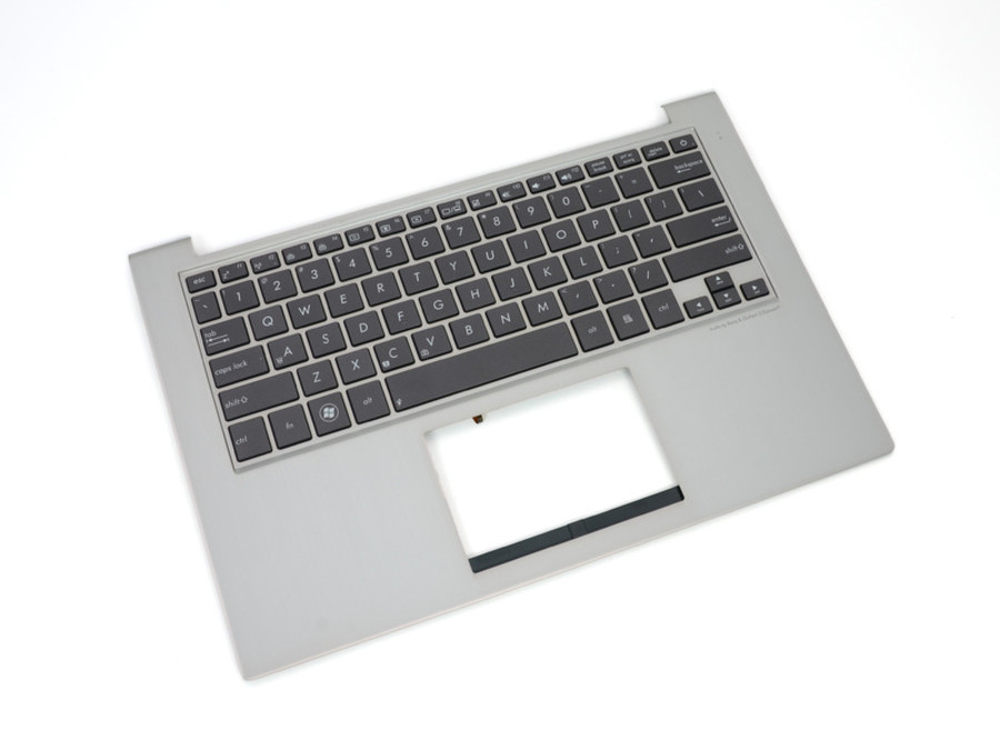

被拆卸下来的机身C面。
39/48

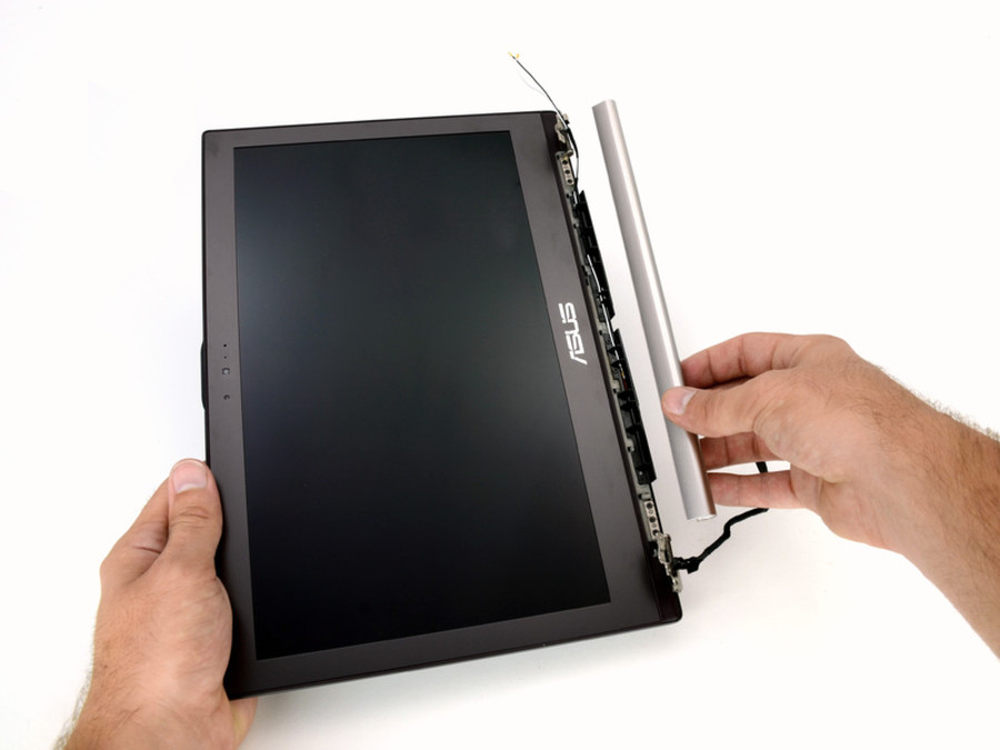

主副无线天线隐藏在显示器的塑料离合器盖下面，这个保护盖是机身外部唯一不是金属材质的部分。
40/48
ZENBOOK UX32采用优质的金属转轴，才能保证了屏幕的流畅开闭。
41/48

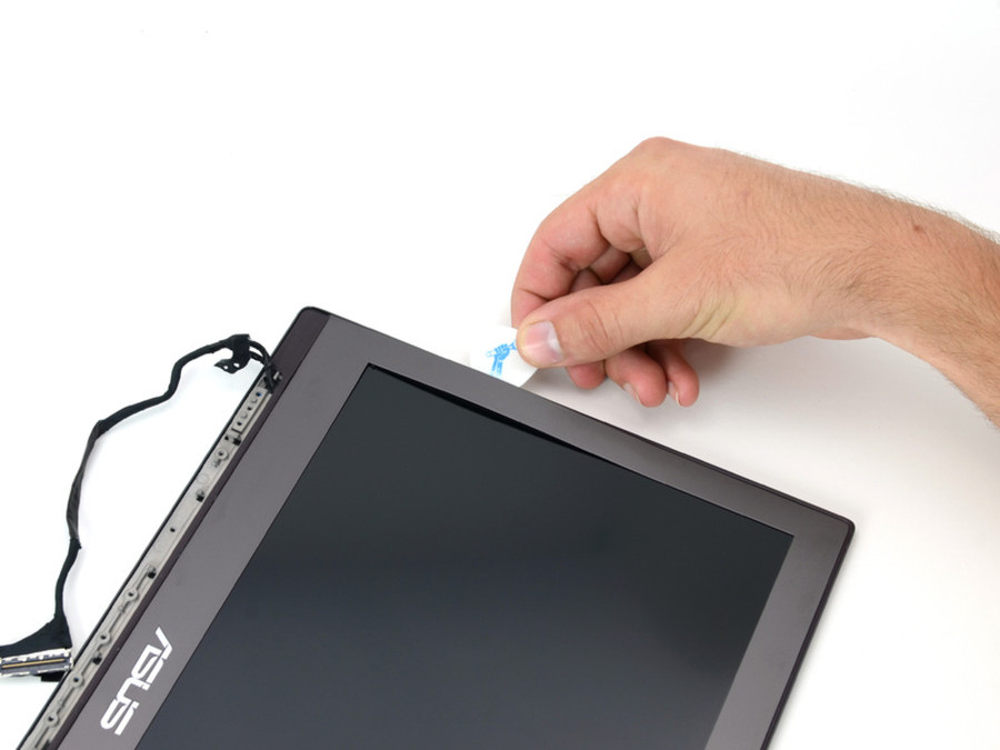

如果手边没有专业工具，找一片0.7mm左右的吉他拨片来撬屏幕时隔不错的选择。
42/48
拆下的屏幕边框内有32VD字样。
43/48

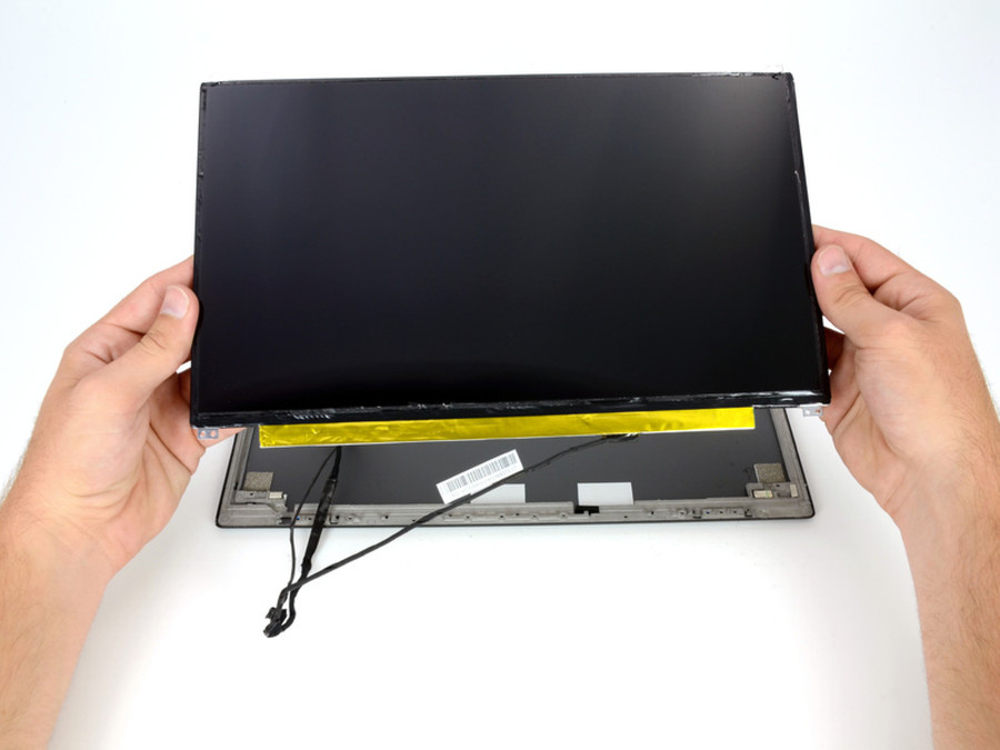

使用工具从边角处轻轻的撬起液晶面板。
44/48

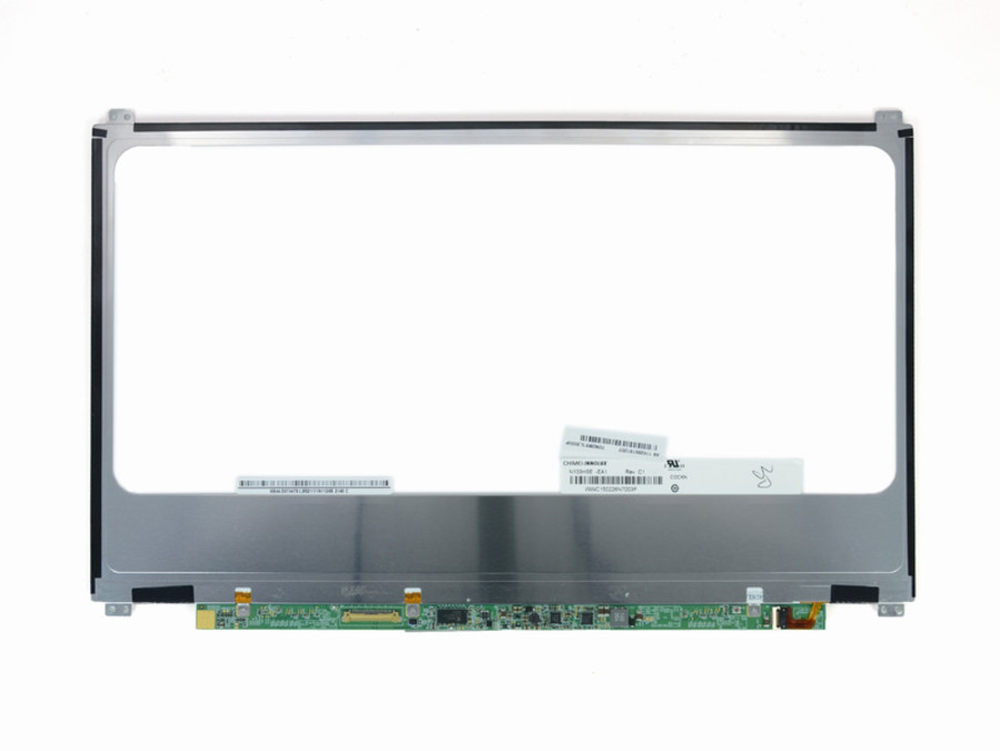

UX32VD采用的是一块奇美的1920 x 1080 IPS LCD液晶屏，显示效果相当不错。
45/48
连屏幕遮光板的细节都做的有模有样。
46/48

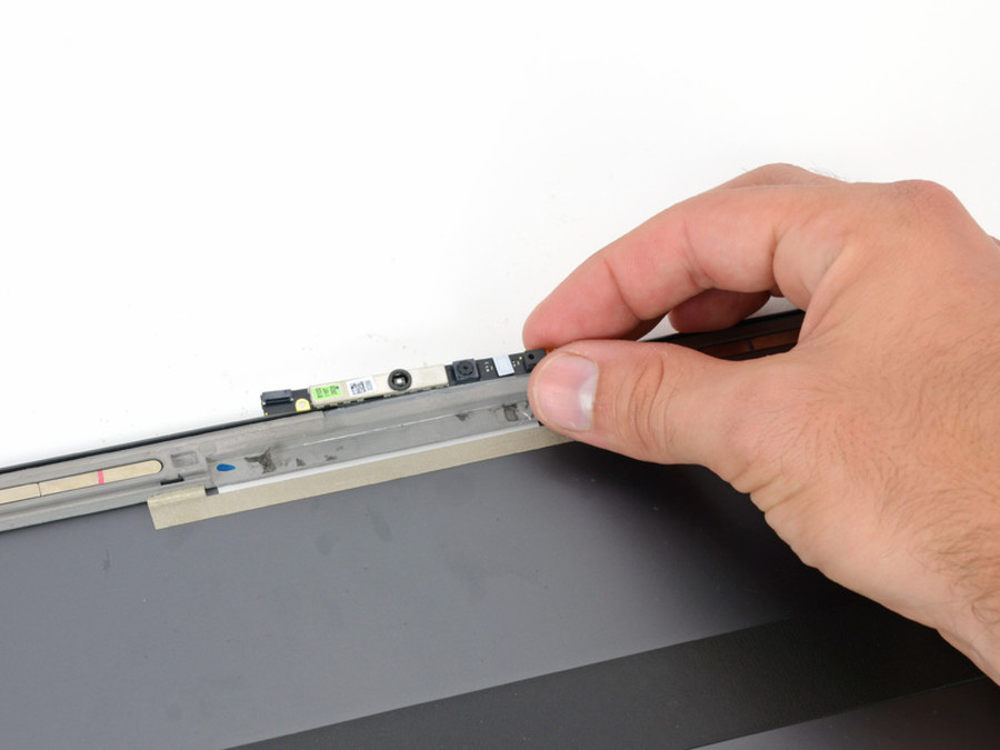

在屏幕上方我们找到了这颗高清摄像头。
47/48

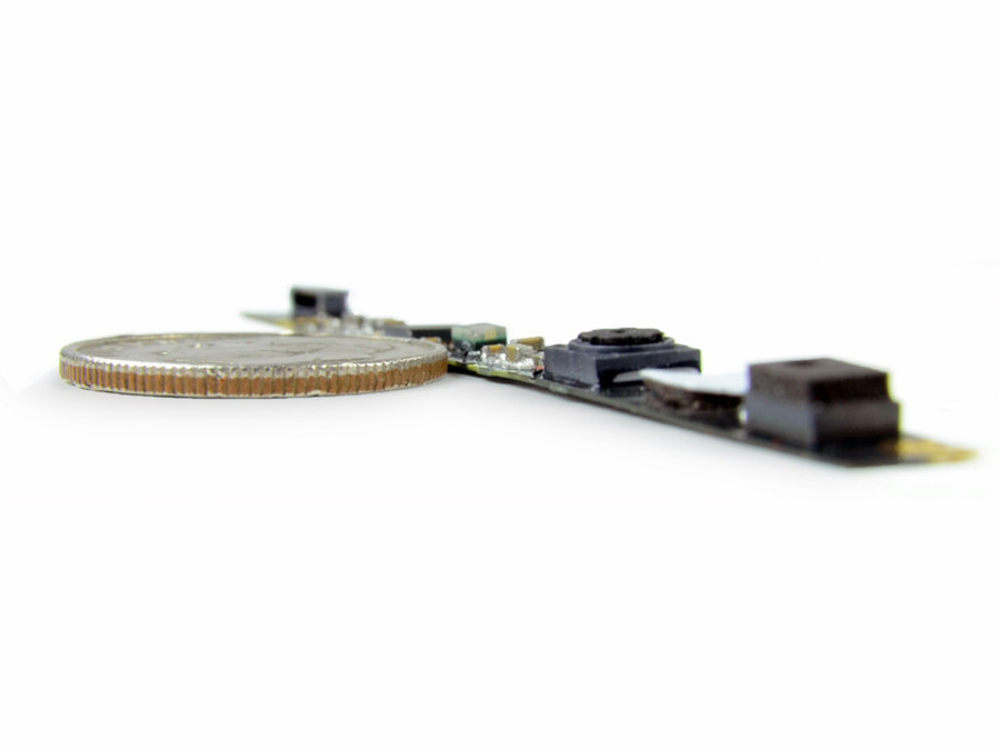

UX32VD的网络摄像头厚度非常薄。
48/48

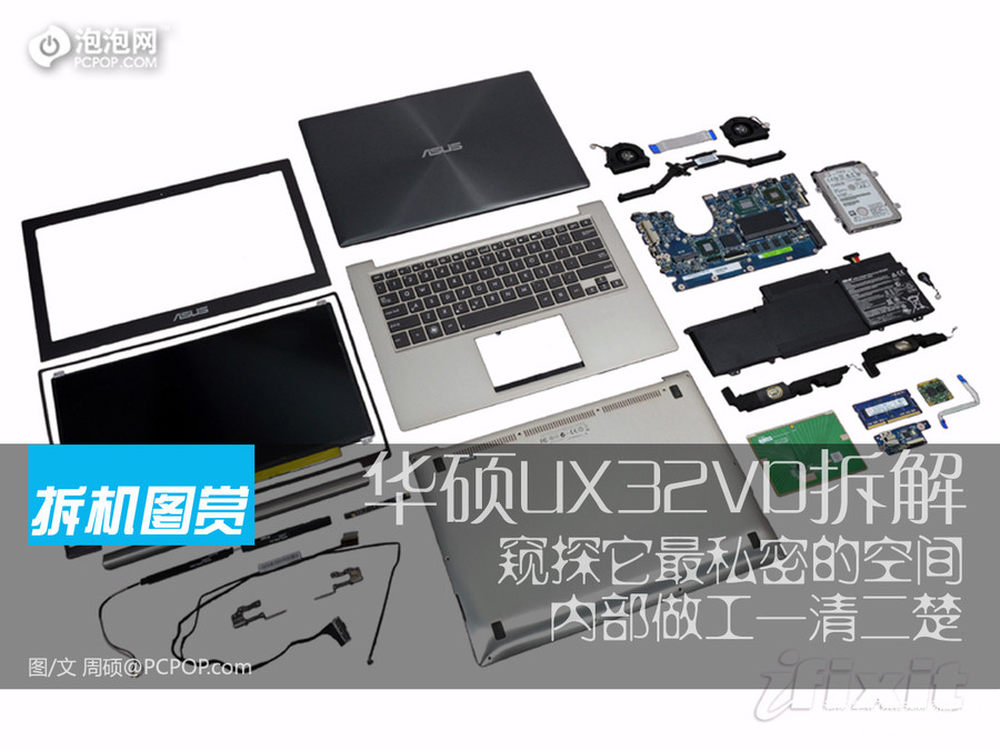

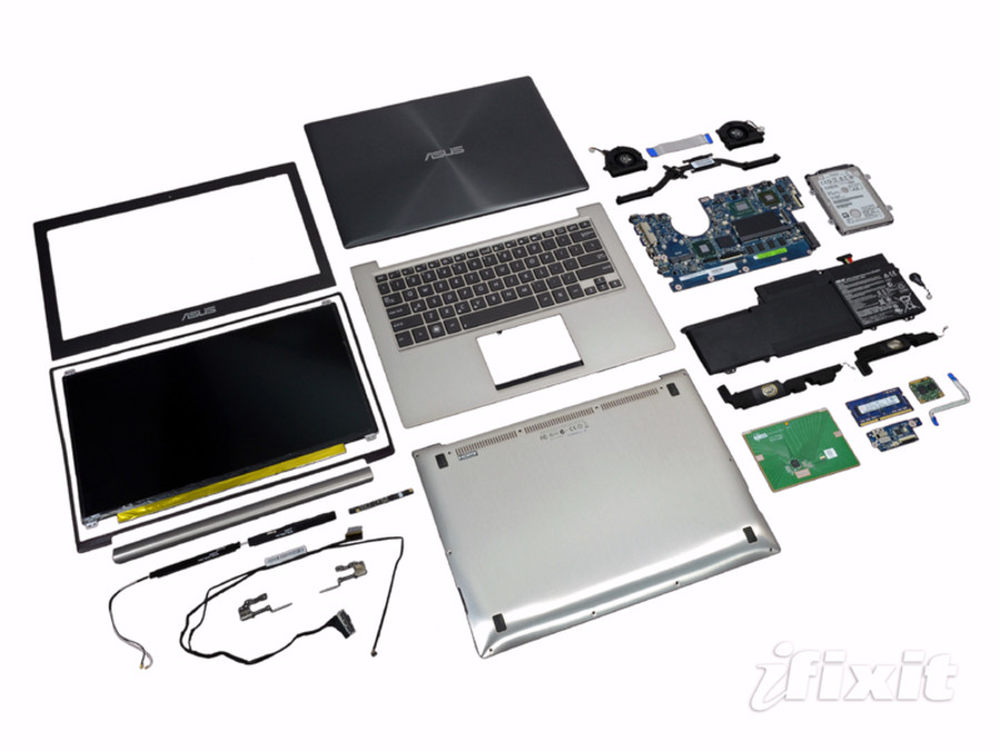

华硕UX32VD的拆解全家福，通过细致的拆解，我们看到了每一个硬件的设计位置、固定方式和细部做工，可以说UX32VD在一般人窥探不到的私密空间也是颇为给力的，我们感受到的是厚重的设计实力和厚道的诚意，真心希望所有厂商都能制作这样的良心产品。
