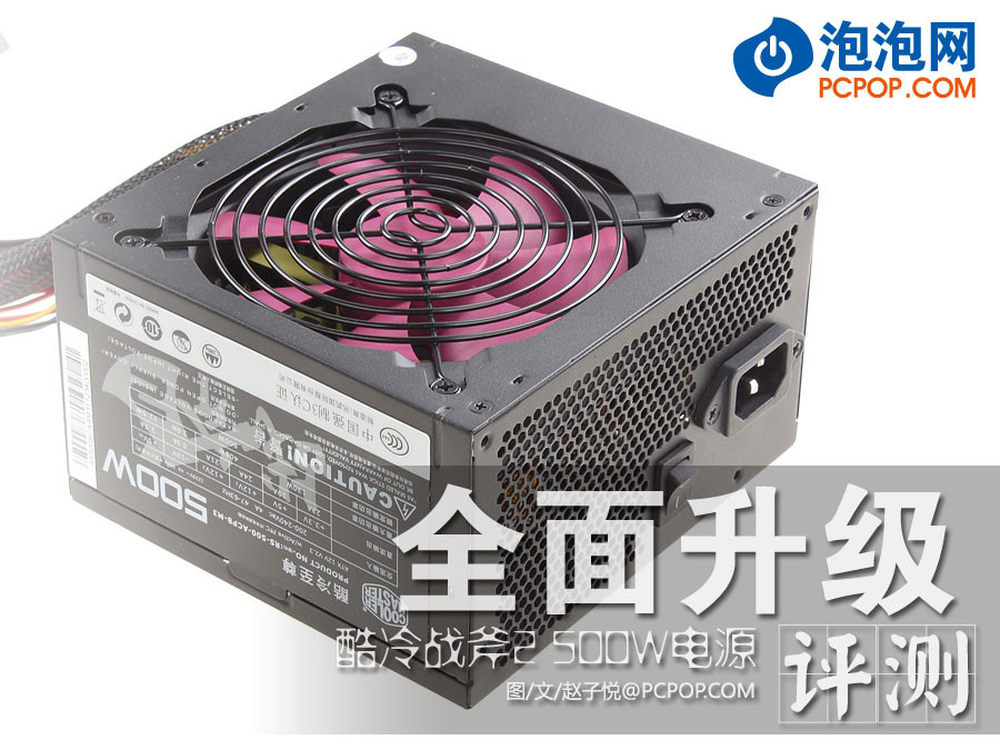

高效率全面升级 战斧2代500W电源评测
1/24
距离酷冷至尊上次推出“战斧”系列电源,已经差不多已经4年前的事情了。而在最近酷冷至尊将“老战斧”重新装备再升级,因此“战斧2”电源出现在我们面前。 新的战斧2代电源,采用主动PFC 双管正激 肖特基整流拓扑,采用120mm静音风扇,配有65cm长度的电源线材。足以应付目前的主流配置。 下面就让我们来详细的了解一下这款酷冷至尊新推出的“战斧2”的500W电源吧。
2/24

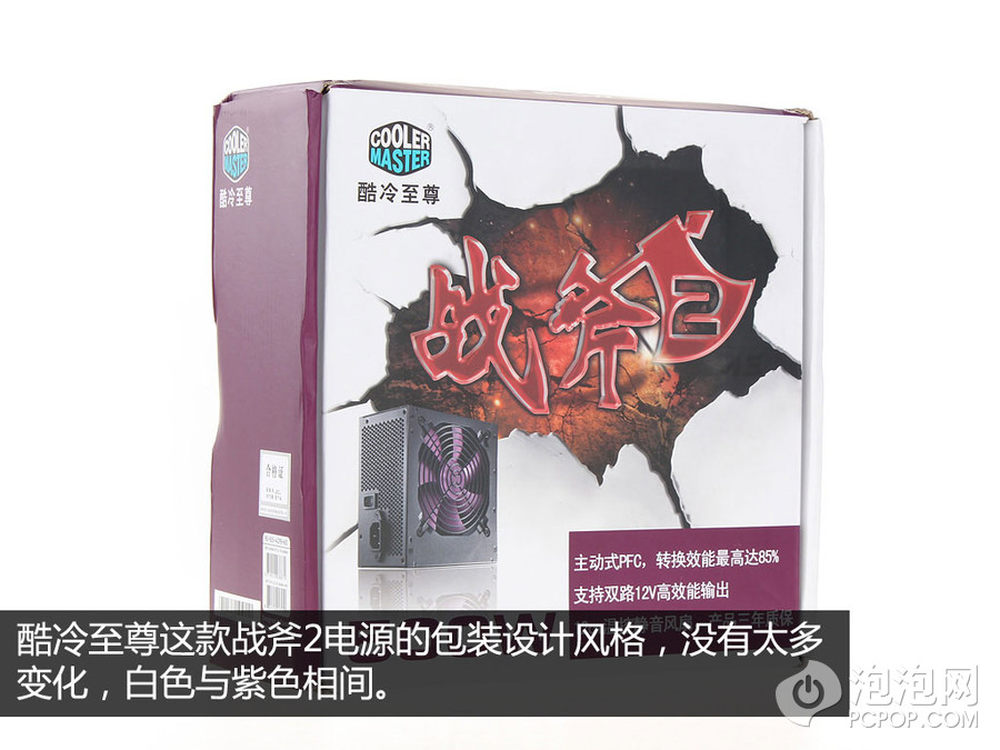

电源外包装设计与以往的风格一样,简洁清晰,并没有花哨的装饰和渲染。
3/24

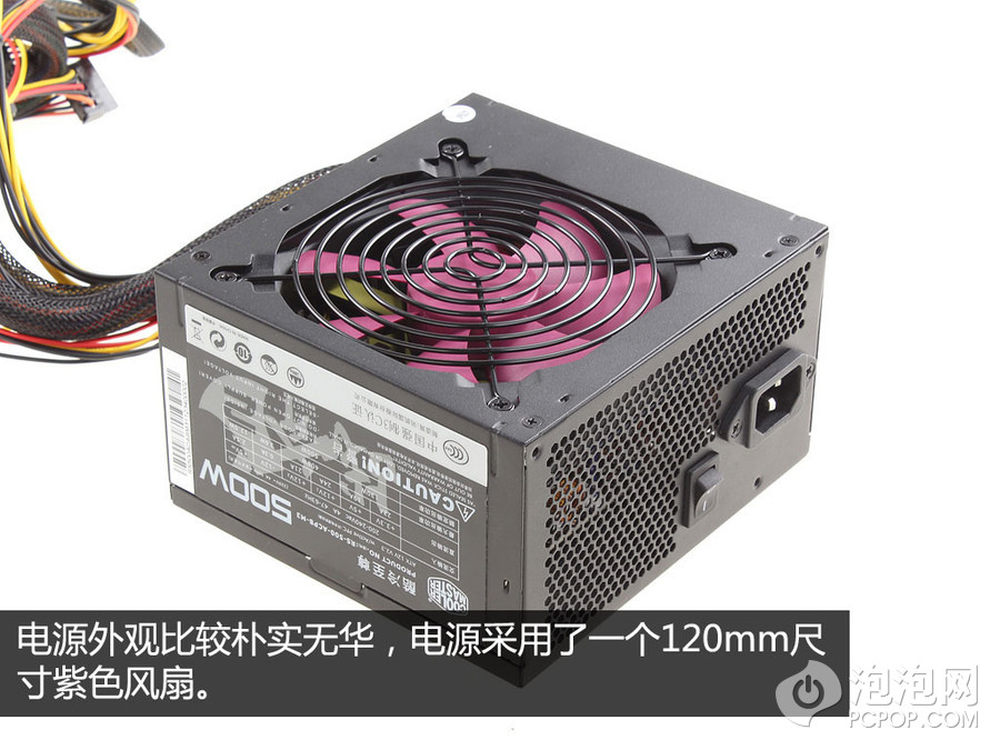

电源外观设计也不比较简朴,黑色的喷漆,主流配色,唯一个性的,是电源120mm紫色的风扇。
4/24

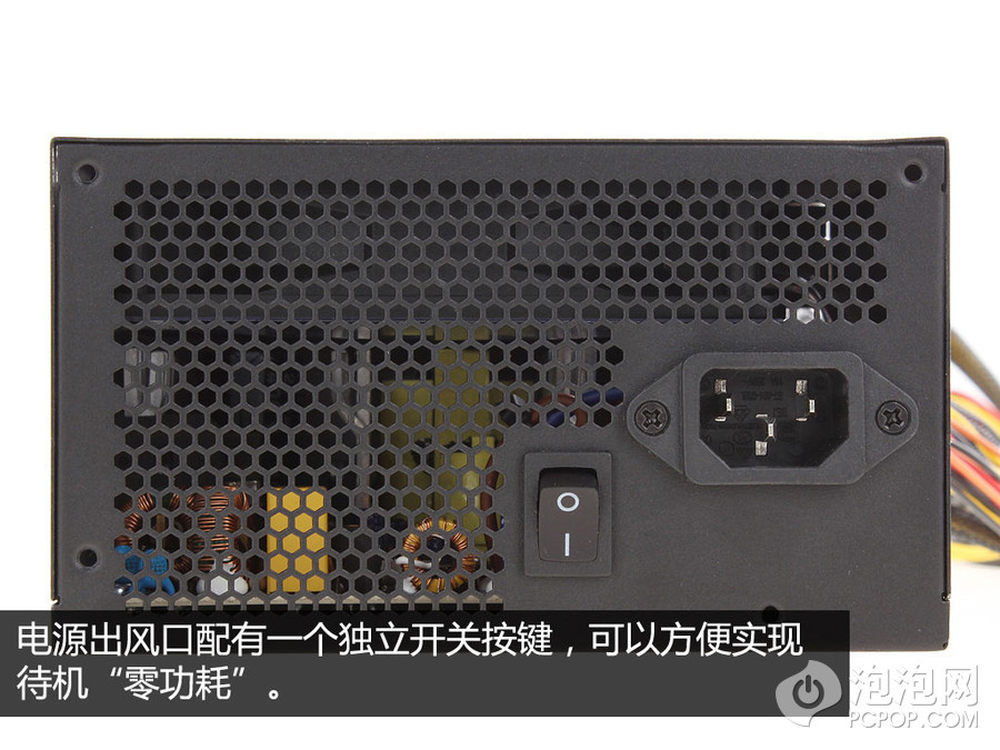

电源出风口设计有一个独立开关。其作用可以直接关闭和开启电源,并且也可轻松实现待机零功耗的效果。这款电源也有这样的设计。
5/24

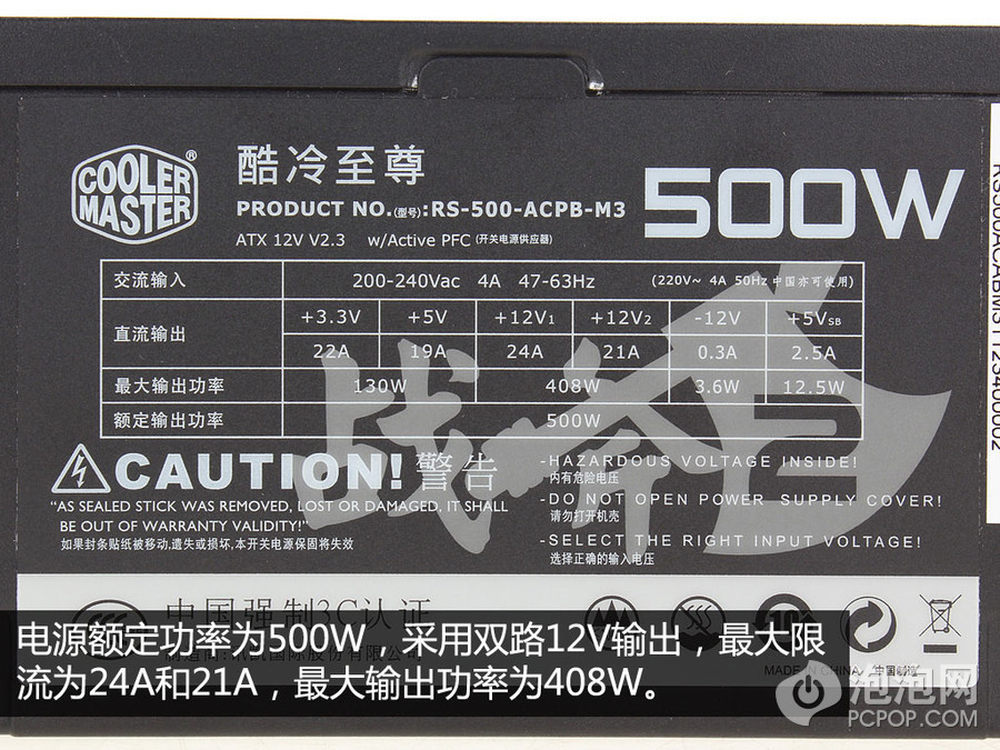

电源额定功率为500W,采用双路12V设计,限流分别为24A和21A,12V输出功率为408W。电源虽然没有通过80Plus能效认证,不过电源的转换效率最高可超过86%%,我们在后的性能测试中会看到测试结果。
6/24

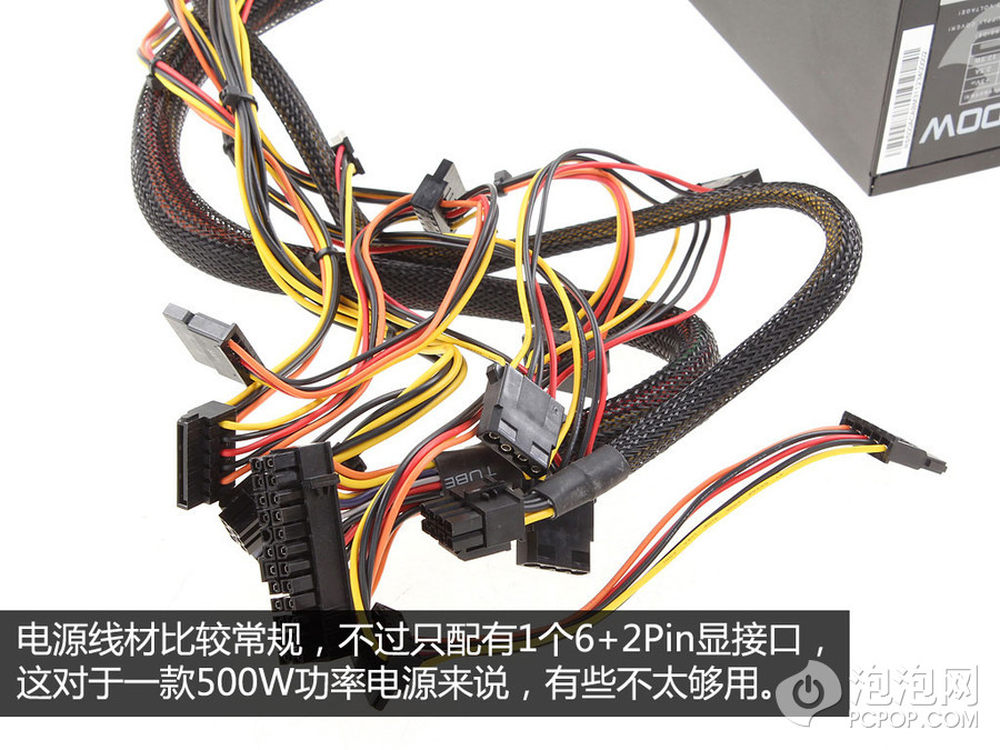

电源配有6个SATA,4个D型口,1个FDD接口,并且根据测量主板线和CPU供电线长度在650mm左右,对于机箱走线非常的方便。不过对于一款500W电源来说,仅配有一个6 2Pin供电口,显然有些不够用。
7/24
电源采用主动PFC 双管正激 PWM 肖特基整流拓扑结构,这也是目前比较主流的拓扑结构。
8/24

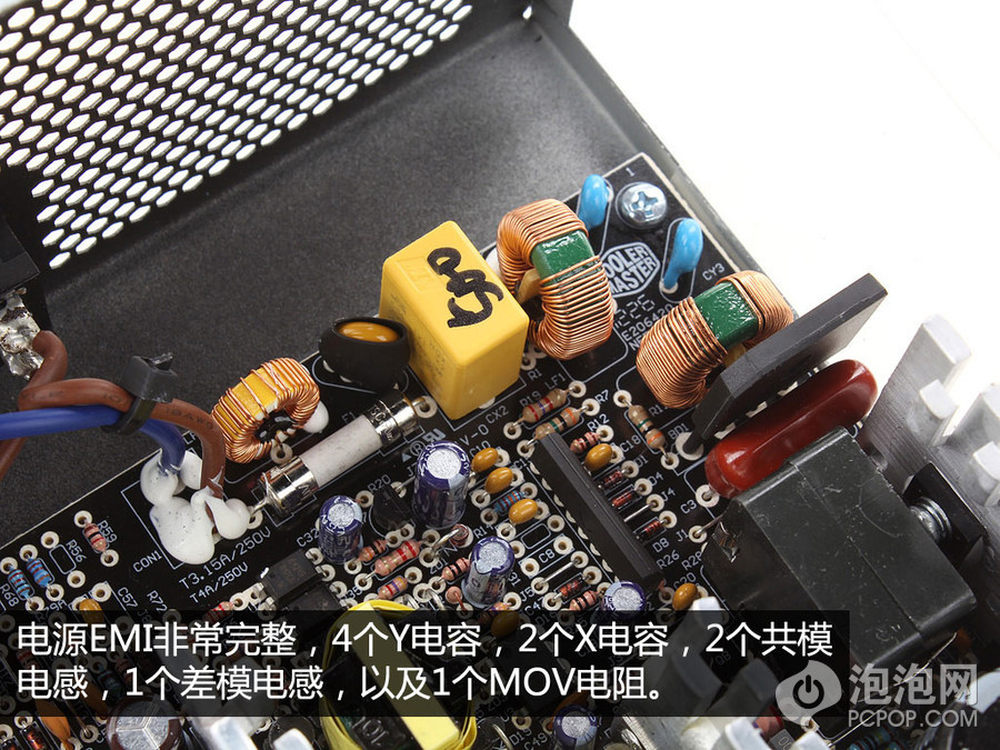

电源EMI电路非常完整,4个Y电容,2个X电容,2个共模电感,一个差模电感,以及一个MOV热敏电阻。
9/24

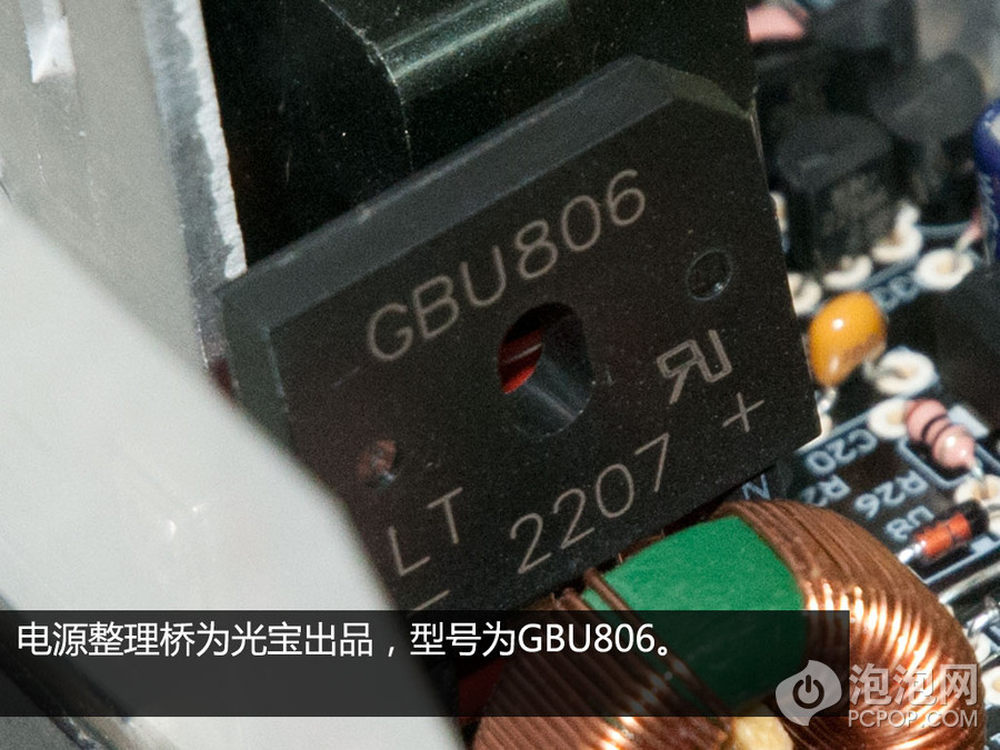

电源整理桥为光宝出品,型号为GBU806。耐压400V,在没有散热片时,最大通过电流为8A左右。
10/24

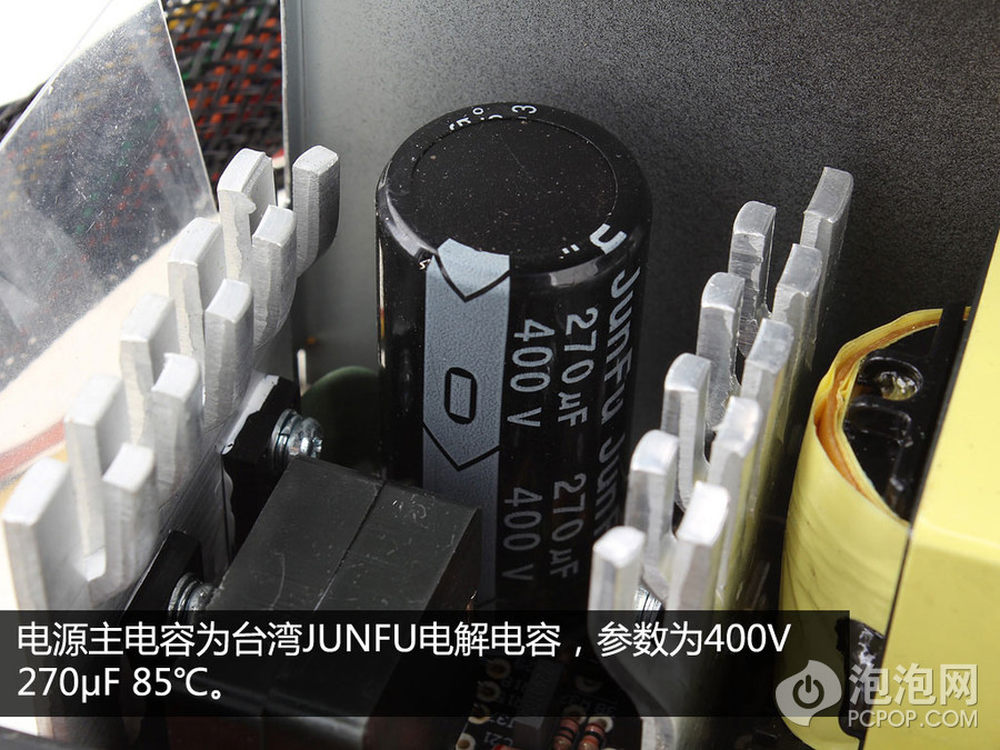

电源使用一颗台湾JUNFU出品的电解电容,作为电源的主电容,参数为,400V 270μ 85℃。
11/24

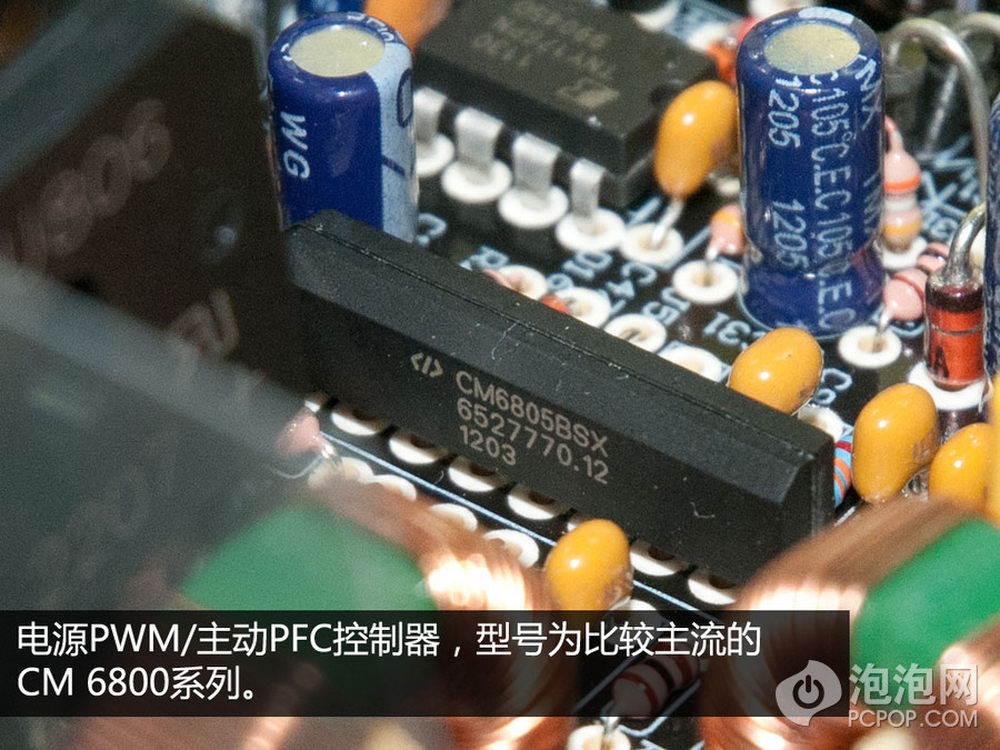

PFC/PWM控制器,型号为使用比较普遍的CM6800系列芯片
12/24

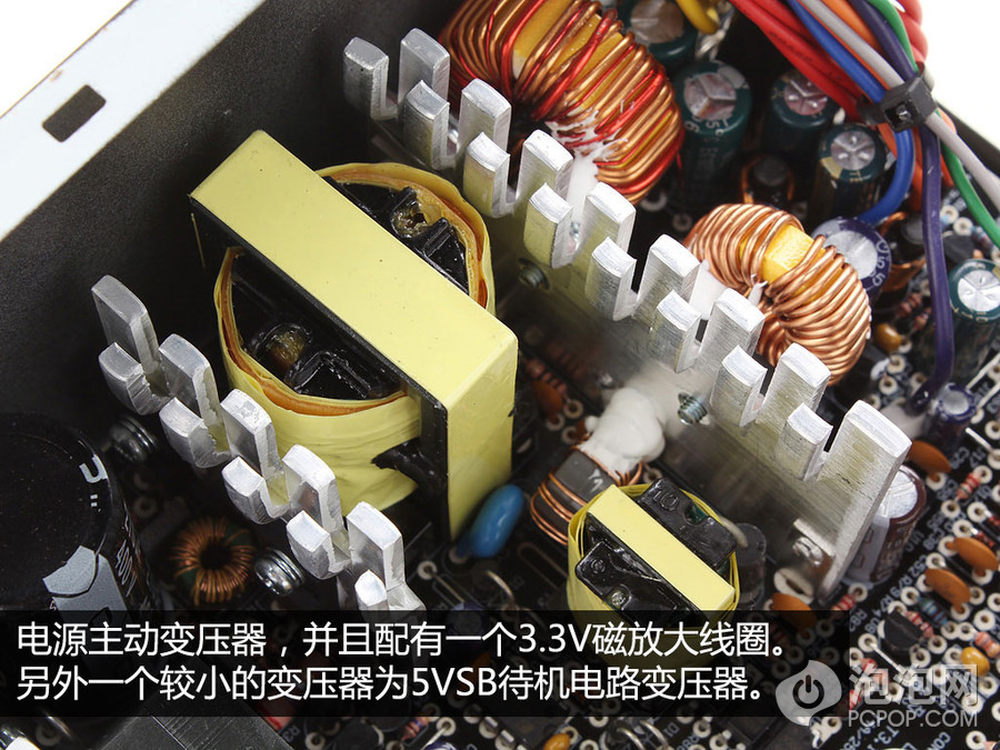

电源采用3.3V磁放大设计,另外电源5VSB变压器滤波MOSFET管,独立贴在散热片上。
13/24

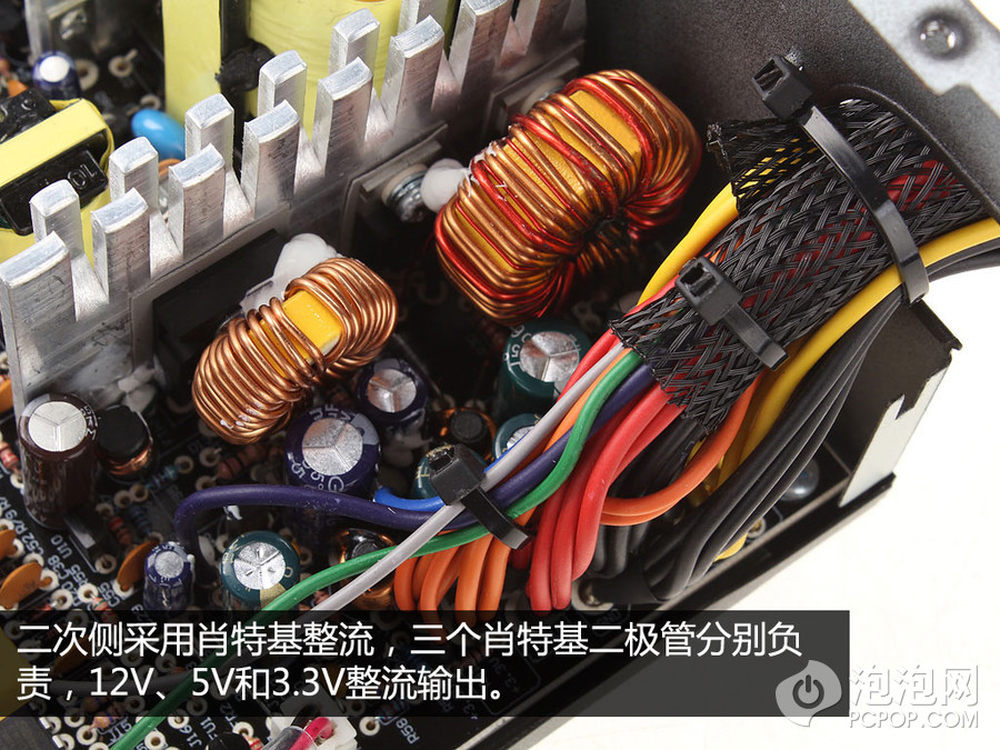

电压二次侧采用肖特基二极管整流,两个大功率为负责12V输出,另外两个小功率负责5V和3.3V输出。
14/24

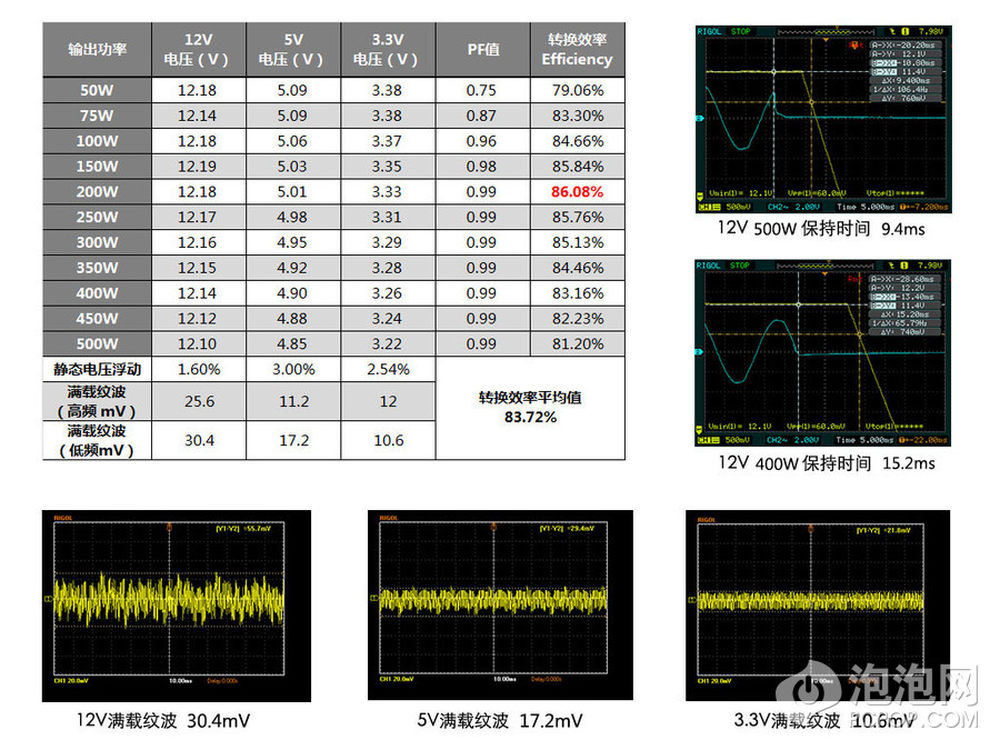

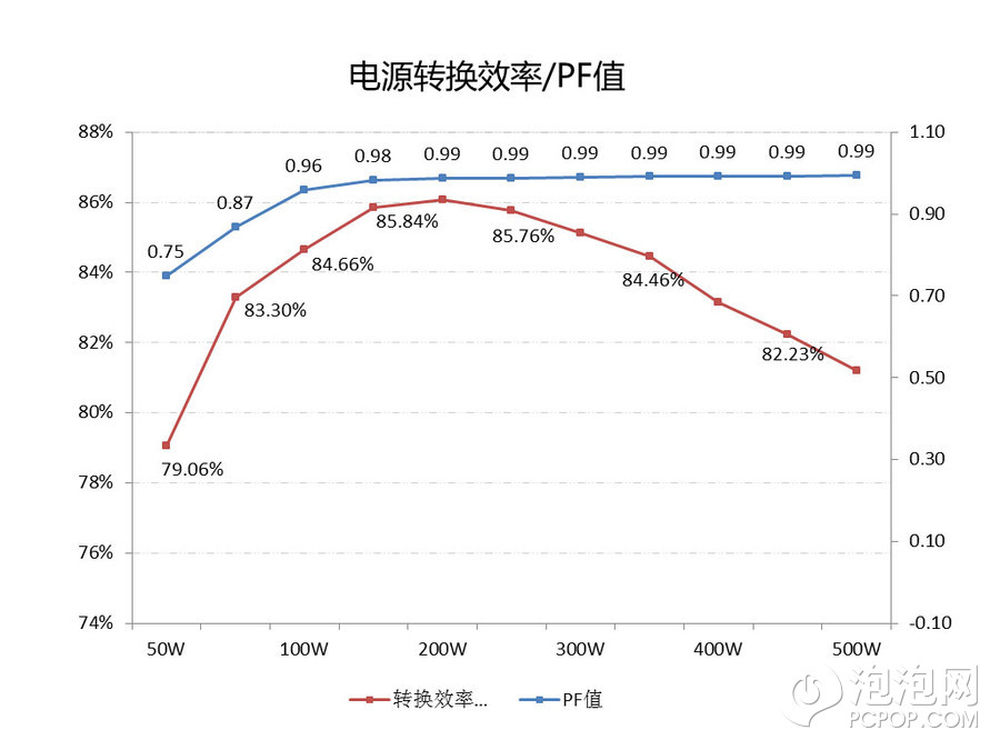

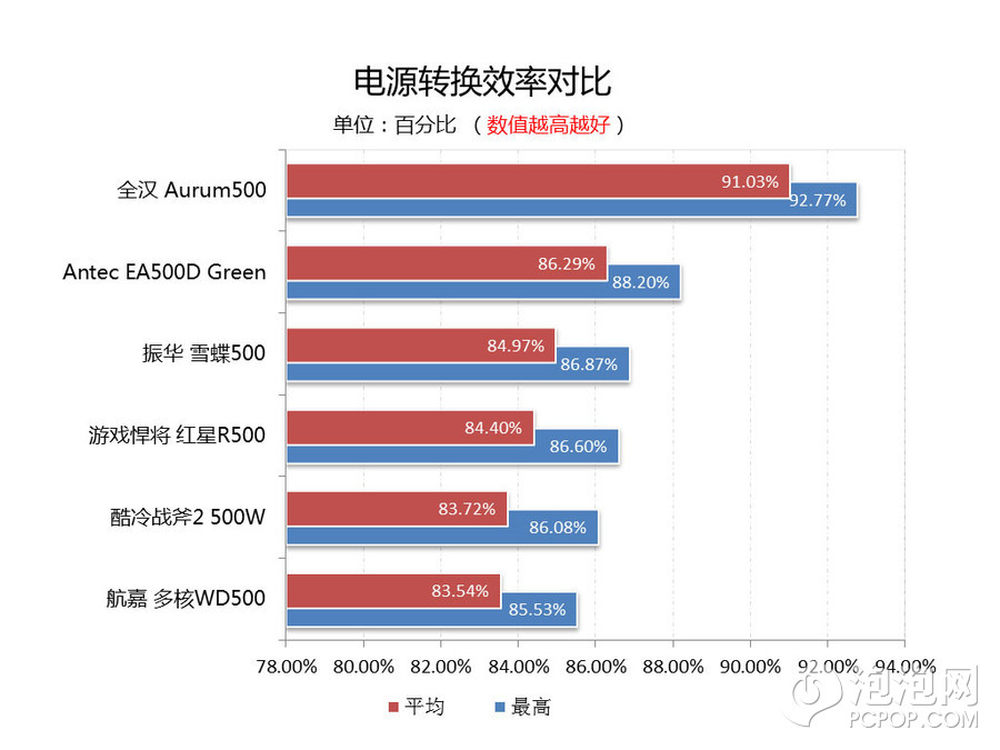

从效率成绩来看,曲线起伏较大,不过在典型负载下,电源的转换效率达到了最高点的85%%左右,当然,对于一款普及型电源来说,我们不能要求太多,足够实用即可。
15/24
从效率成绩来看,曲线起伏较大,不过在典型负载下,电源的转换效率达到了最高点的85%%左右,当然,对于一款普及型电源来说,我们不能要求太多,足够实用即可。
16/24

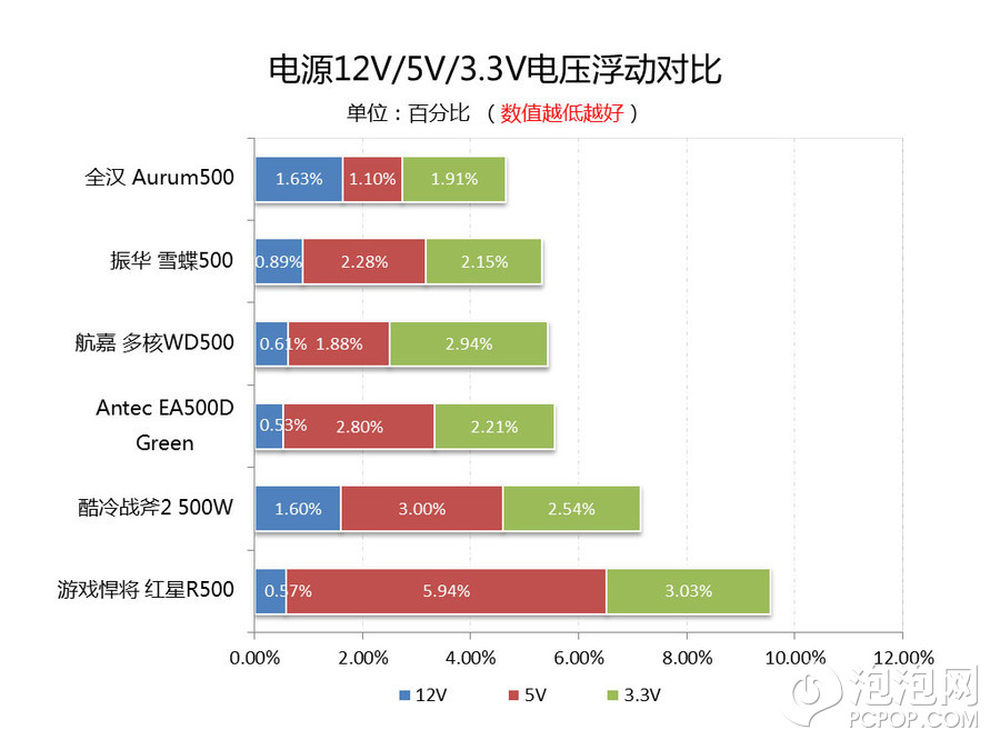

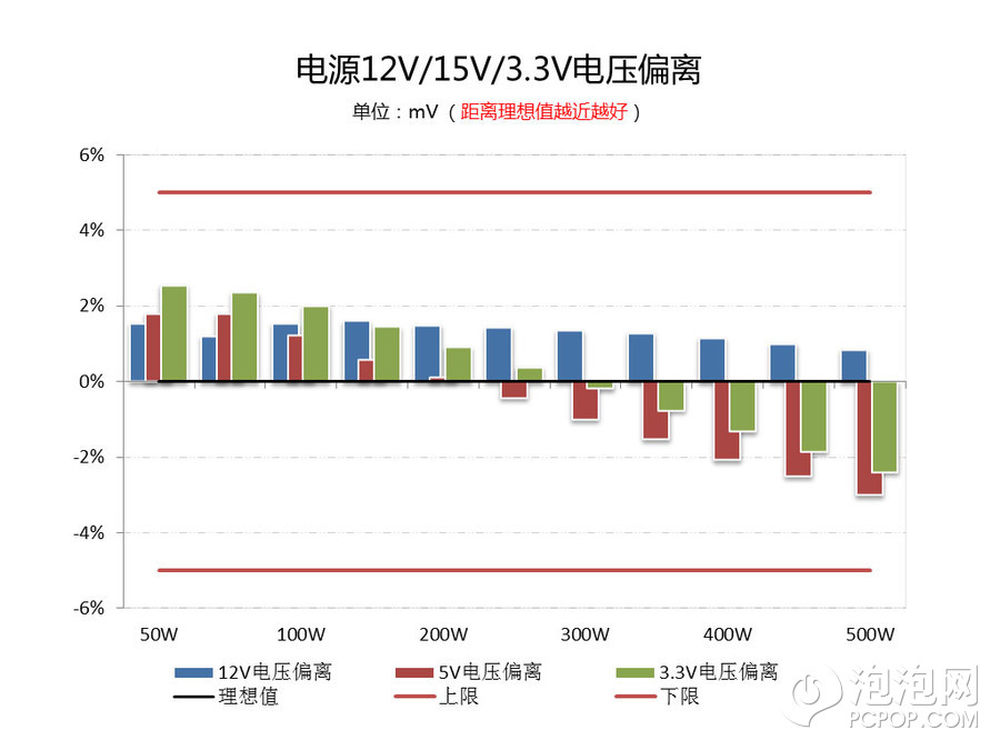

电源的电压浮动,也就是所谓的电压偏离的表现一般。12V表现不错,最高不超过2%%。但是5V和3.3V的调压控制也不错,在3%%左右。从排名来看,成绩也还也还算理想。
17/24
电源的电压浮动,也就是所谓的电压偏离的表现一般。12V表现不错,最高不超过2%%。但是5V和3.3V的调压控制也不错,在3%%左右。从排名来看,成绩也还也还算理想。
18/24

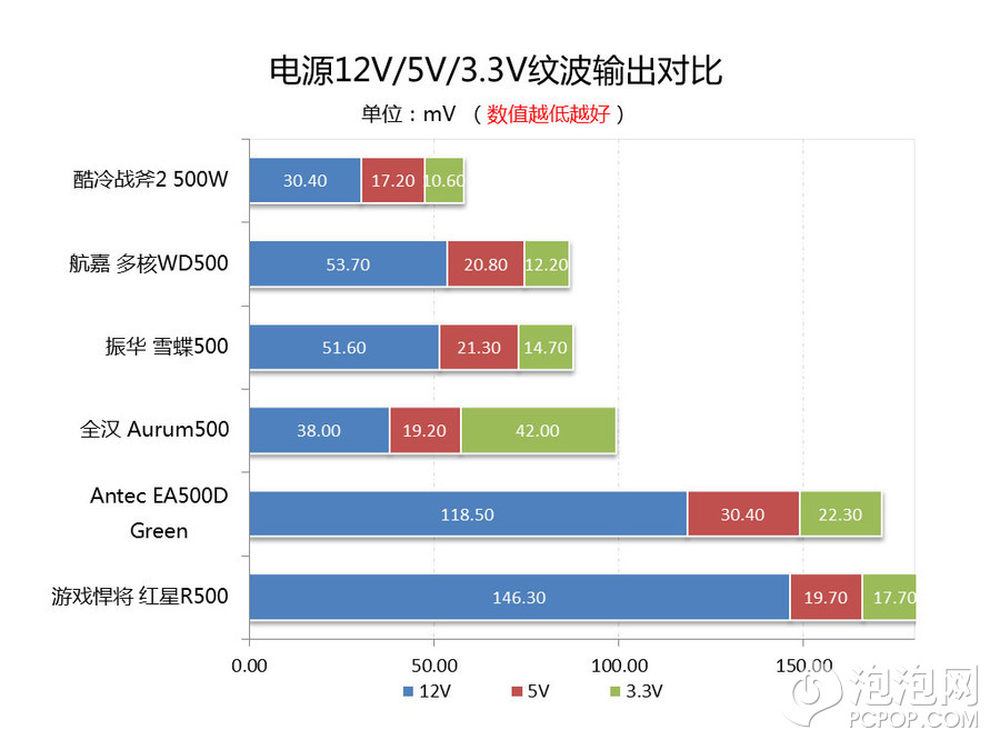

电源12V纹波抑制效果一般,Intel规范中要求12V不得超过120mV,而在测试的成绩为30mV。而5V和3.3V纹波抑制,还算不错。因此。 另外,我们也测试了电源500W和650W状态下的12V保持时间。Intel ATX12V规范要求满负载输出下保持时间不低于16ms。
19/24
电源12V纹波抑制效果一般,Intel规范中要求12V不得超过120mV,而在测试的成绩为30mV。而5V和3.3V纹波抑制,还算不错。因此。 另外,我们也测试了电源500W和650W状态下的12V保持时间。Intel ATX12V规范要求满负载输出下保持时间不低于16ms。
20/24

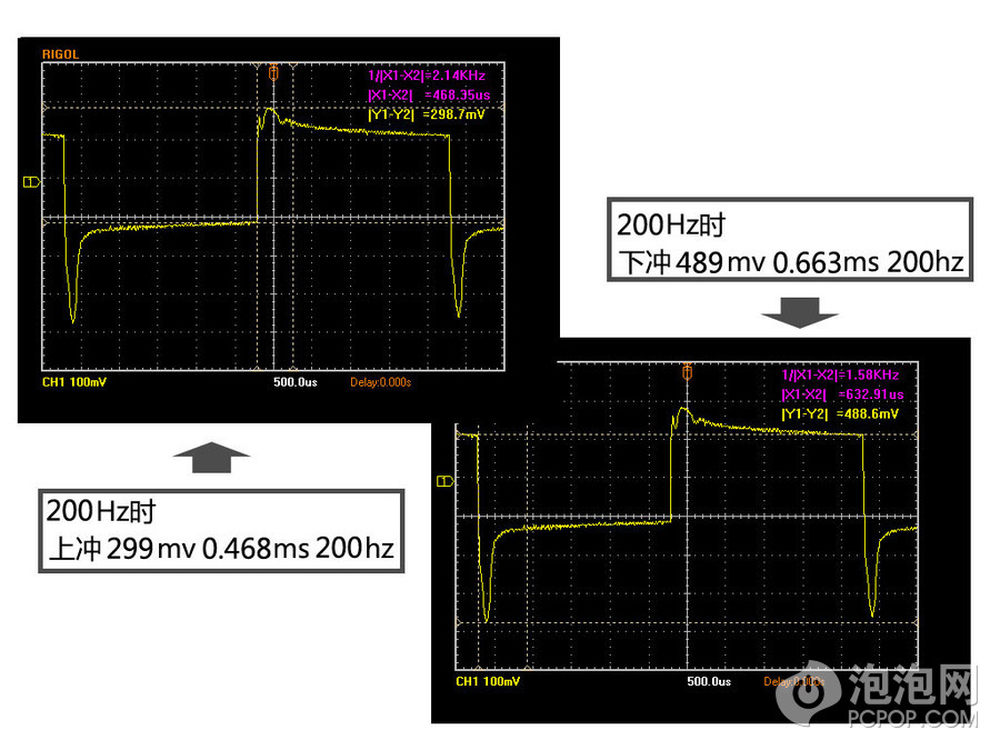

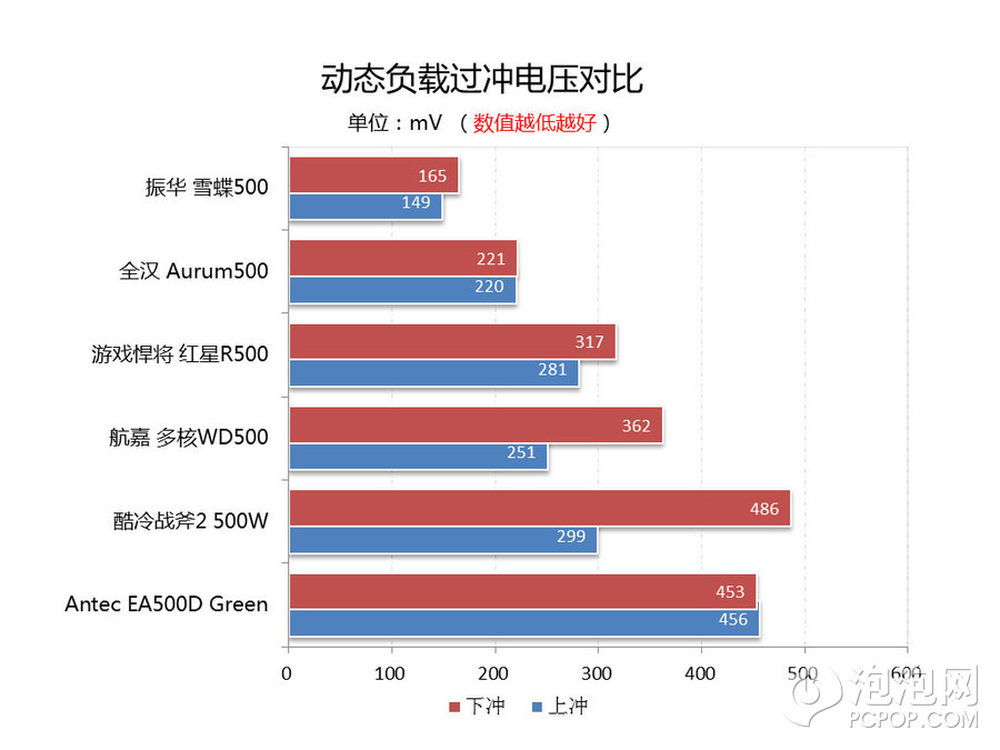

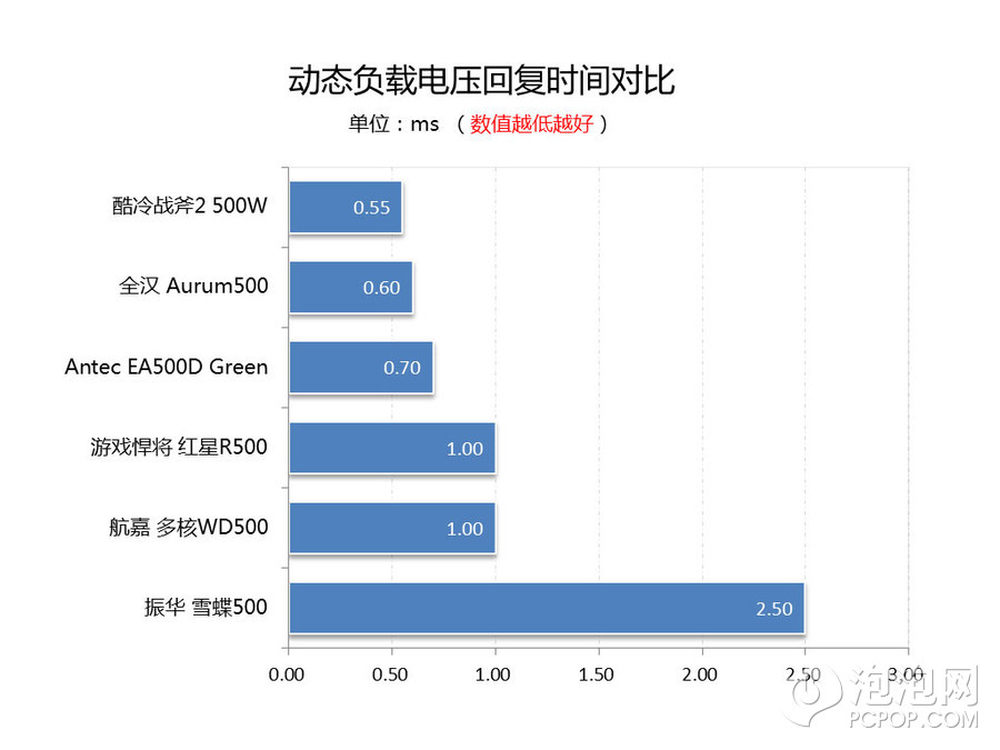

对于一款电源来说,静态测试是远远不够的,因为在实际使用中,我们的电源不可能会“四平八稳”的状态下,缓慢提升或者下降电力的负荷,而往往都在不同负载下来回切换。比如,两款大功率显卡在进行不同画面计算(复杂与简单)时,在我们瞬间从游戏中切回桌面时(或者切回游戏),都会让电源瞬间进行负载变化。如果电源质量较差,则会出现宕机。所以我们下面来看看,电源动态测试的成绩。 在动态测试中,我们将电源在0.02KHz至10KHz频率进行调整,而通过测试我们发现,在超过1400Hz之后纹波波型已经无法辨别。动态反应的速度很快,负载变化会带来较大过冲电压,但稳定性上还算不错。
21/24
对于一款电源来说,静态测试是远远不够的,因为在实际使用中,我们的电源不可能会“四平八稳”的状态下,缓慢提升或者下降电力的负荷,而往往都在不同负载下来回切换。比如,两款大功率显卡在进行不同画面计算(复杂与简单)时,在我们瞬间从游戏中切回桌面时(或者切回游戏),都会让电源瞬间进行负载变化。如果电源质量较差,则会出现宕机。所以我们下面来看看,电源动态测试的成绩。 在动态测试中,我们将电源在0.02KHz至10KHz频率进行调整,而通过测试我们发现,在超过1400Hz之后纹波波型已经无法辨别。动态反应的速度很快,负载变化会带来较大过冲电压,但稳定性上还算不错。
22/24
在动态测试中,我们将电源在0.02KHz至10KHz频率进行调整,而通过测试我们发现,在超过1400Hz之后纹波波型已经无法辨别。动态反应的速度很快,负载变化会带来较大过冲电压,但稳定性上还算不错。
23/24

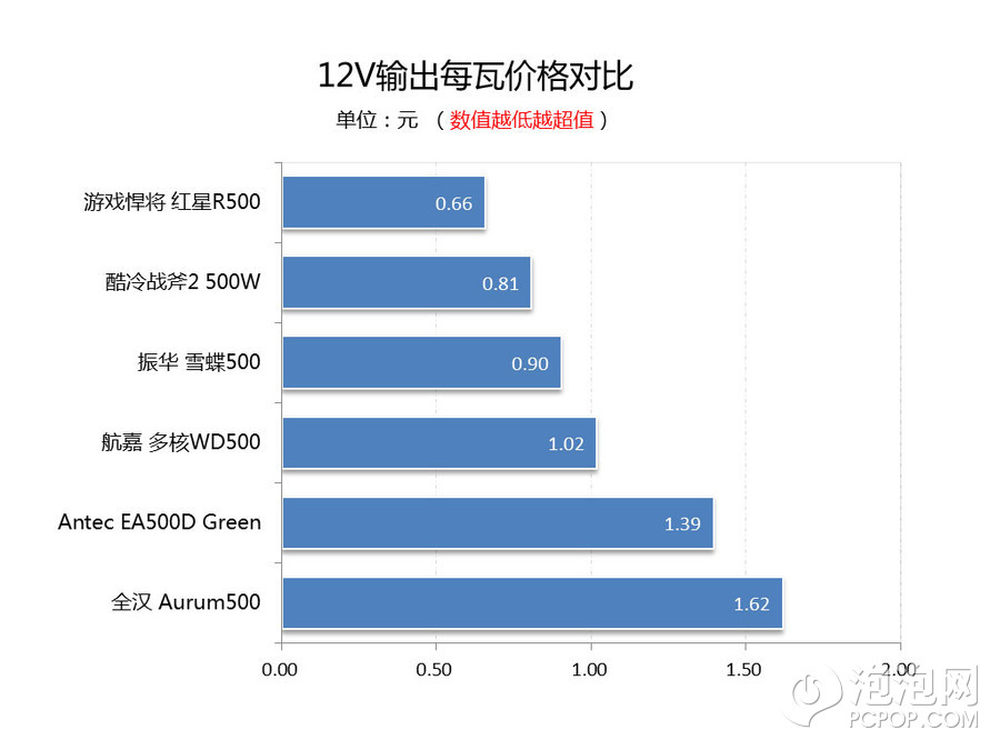

在12V输出能力性价比,这款酷冷至尊战斧2代500W电源,也算不错。虽然并不是效率最高的一个,但是具有不错的性价比。
24/24

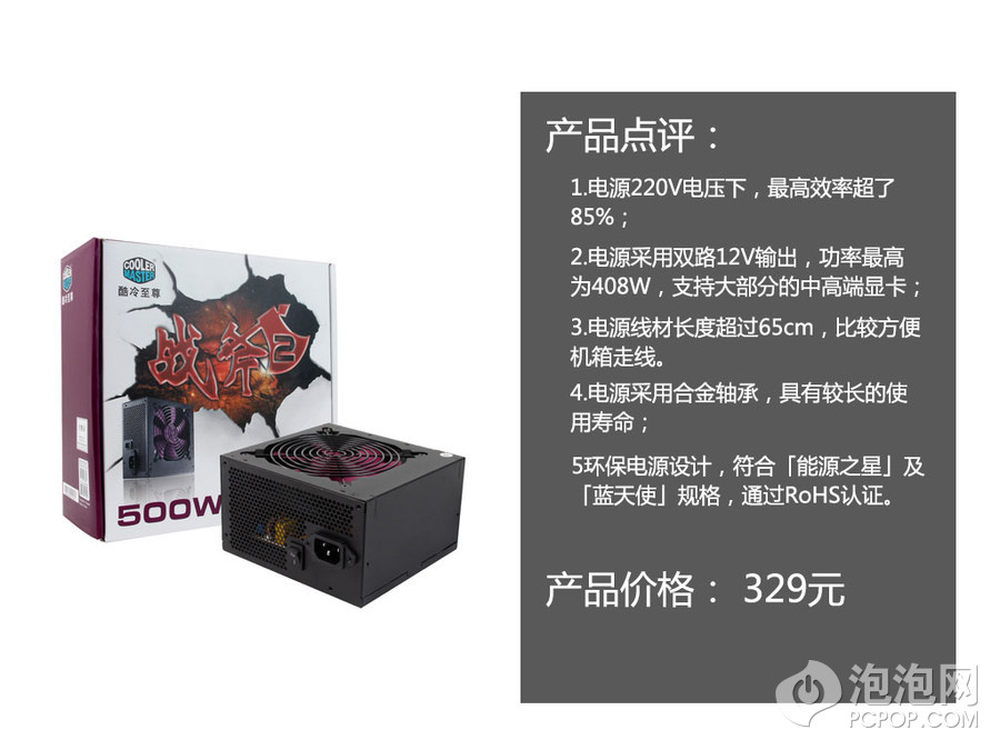

这款酷冷至尊战斧2代500W电源,在220V电压下,最高效率超了87%%;电源采用双路12V输出,功率最高 为408W,支持大部分的中高端显卡;电源线材长度超过65cm,比较方便机箱走线。另外,电源采用合金轴承,具有较长的使用寿命;环保电源设计,符合“能源之星”及“蓝天使”规格,通过RoHS认证。目前这款电源售价329元,感兴趣的朋友不妨关注一下。
