索尼又来圈钱了！PS3 Super Slim拆解
1/31
六年前，索尼发布了PlayStation 3家用游戏机（简称PS3），并为我们带来了《合金装备4》、《战神3》、《杀戮地带》等专属神级游戏大作。
然而，第一代PS3的制造成本很高，发热也很厉害，随后索尼又推出了PS3 Slim，也就是我们说的薄机、现在市场上最常见版本。它与1代的差别在于取消了对PS2游戏的支持，制程有所改善，发热更低，机身外壳有所缩水，更便宜，非破解主机价格大约1900左右，软破机型已基本买不到。
按理说，坚挺了六年的主机已经可以淘汰了，它的任务已完成。但是，显然索尼SCE认为它仍有吸金的潜能，于是，售价更便宜的PS3 Super Slim来了！
注：所有拆机图片均来自iFixit网站
iFixit官方拆解文章
2/31
即将开箱并拆解的是索尼PS3 Super Slim神秘海域3同捆版，具体国内水货售价不详，从包装上写有的OVER $70 SAVINGS可以看出来它还是比分开买省一点点的。
此外，包装上还表明，除了神秘海域3的游戏光碟，捆绑版主机还附带了Dust的游戏下载内容，以及为期30天的PlayStation Plus体验期。
3/31

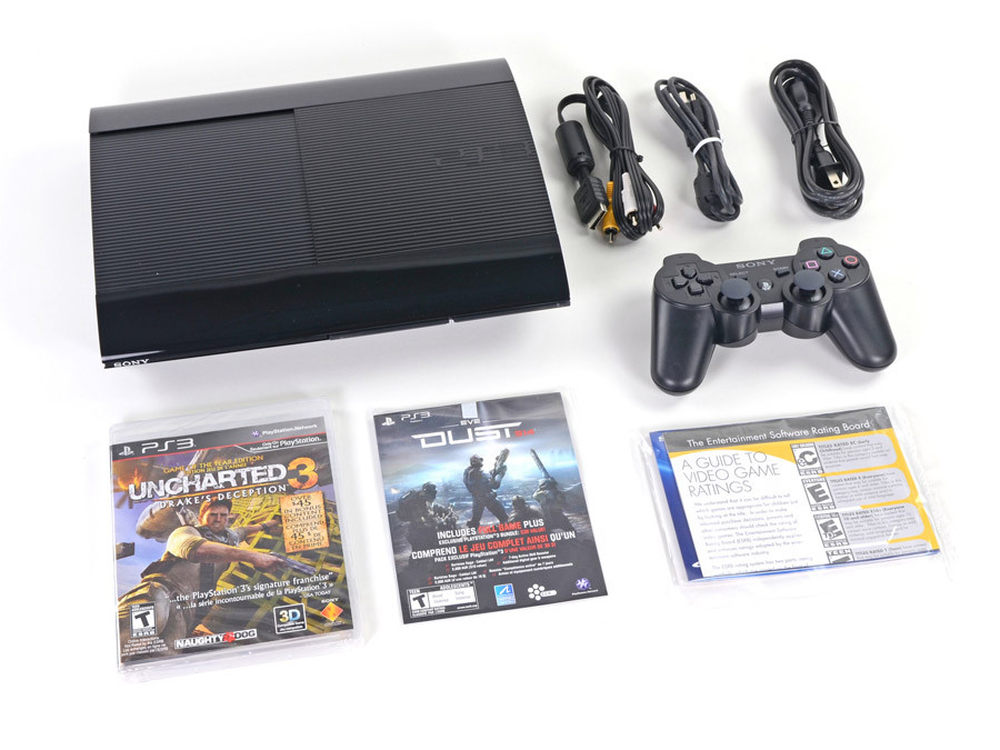

包装箱里面除了之前提到的游戏，包括PS3 Super Slim主机一台、DualShock无线手柄一个、手柄USB线缆一条、电源线一条以及AV线缆。
4/31

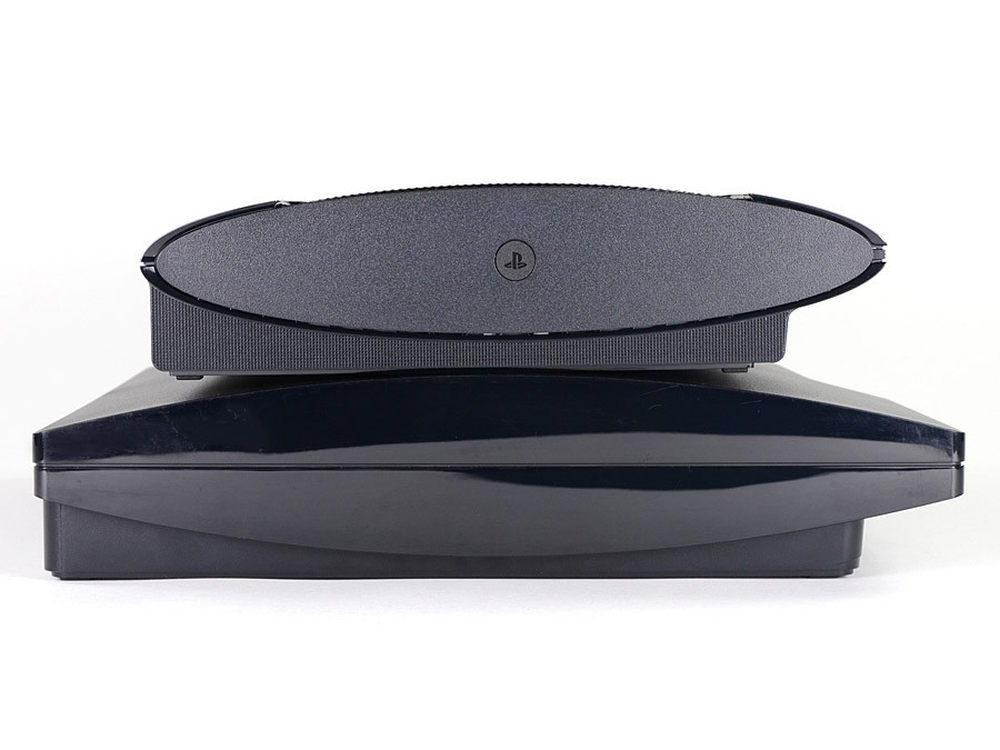

从左侧来看（竖置时为底部），PS3 Super Slim比原来的PS3 Slim要窄很多，厚度方面倒是变化不大。
5/31

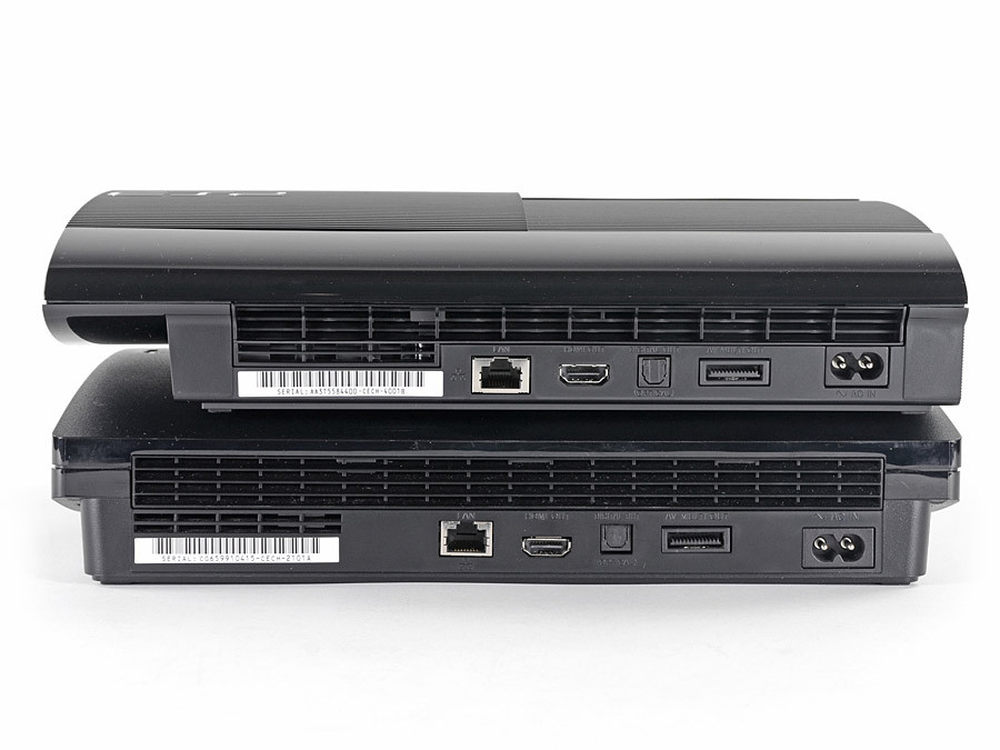

从后部来看，PS3 Super Slim的散热窗要少很多，这和该机制程的进步，发热的降低有关。
接口方面，PS3 Super Slim同样提供网线、HDMI、光纤、AV、电源插口，但间距与老款的Slim不同，因此也注定了这两者的主板不能通用。
6/31
机身顶部，PS3 Super Slim取消了吸入式光驱的设计，改用滑盖。这确实可以降低蓝光光驱的成本，但看起来也水了不少。此外，光驱防尘问题怎么办？
ifixit网站表示，这个光驱门很薄，塑料感很强烈，感觉很廉价。
7/31

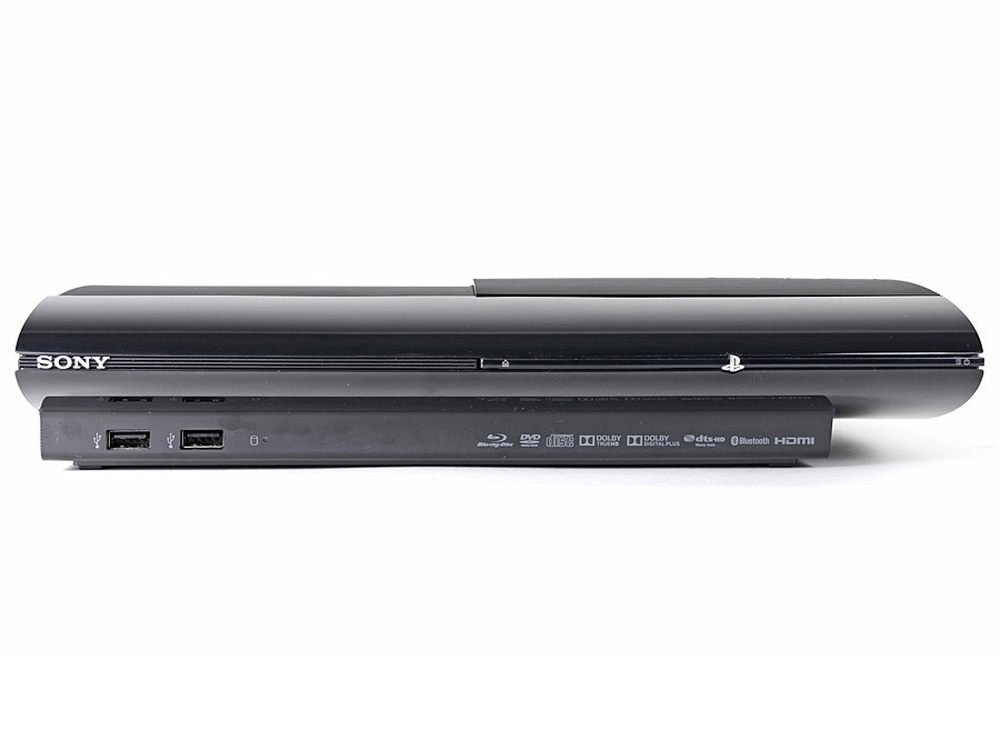

机身前端，PS3 Super Slim同样提供了两个USB接口，电源键以及光驱按钮被设计在前端最右以及正中，与第一代的触摸式以及第二代的隐蔽按钮式相比又低端了一些，并且取消了无线网卡指示灯。
8/31

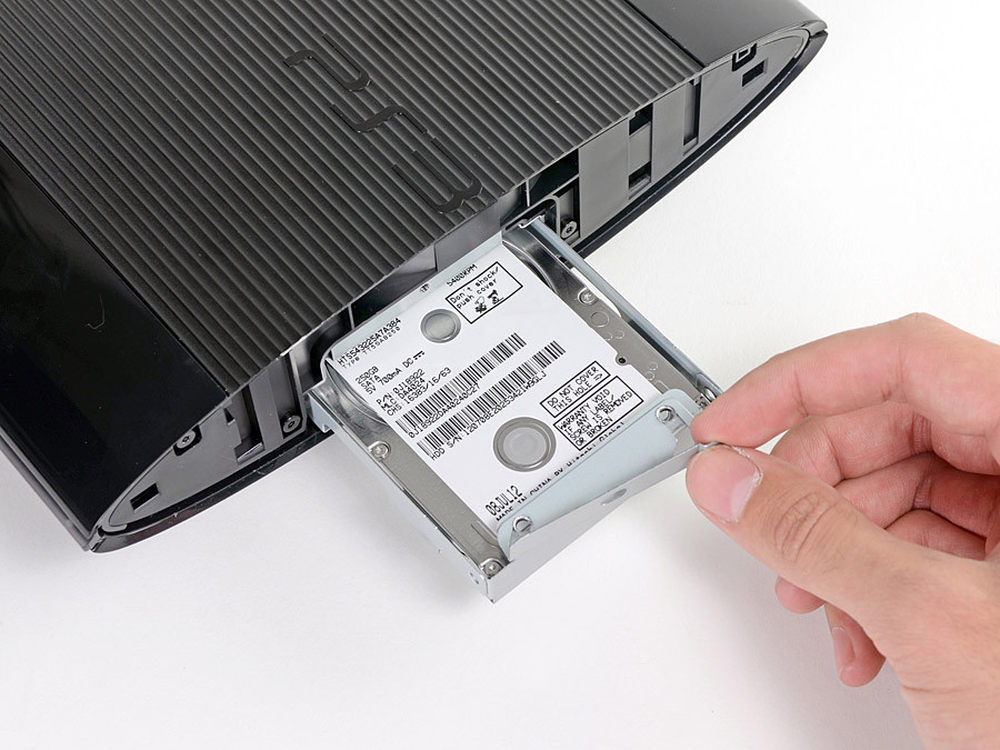

PS3 Super Slim的光驱位于机身右侧（竖置时为顶部），更换硬盘无需拆除任何螺丝，也不用撕毁封签。
9/31

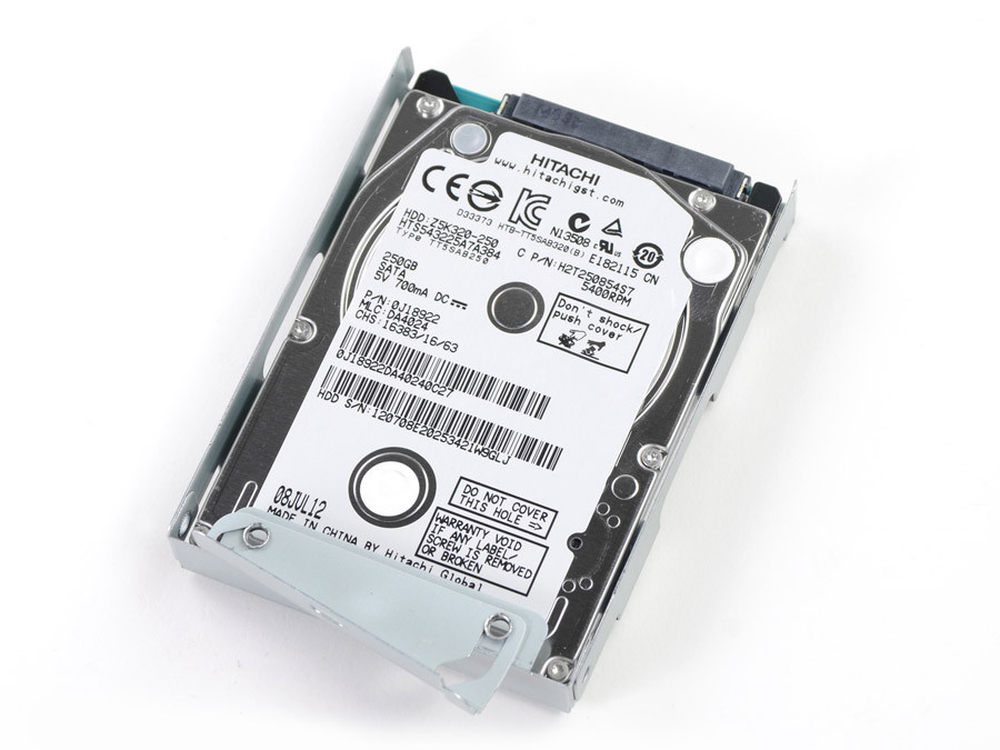

PS3 Super Slim采用标准的2.5英寸机械硬盘，带一个金属硬盘托架。
10/31
这张硬盘由日立提供，您可以自由更换同尺寸的任意笔记本硬盘，无需担心质保问题（大陆地区本来也没质保）。
11/31

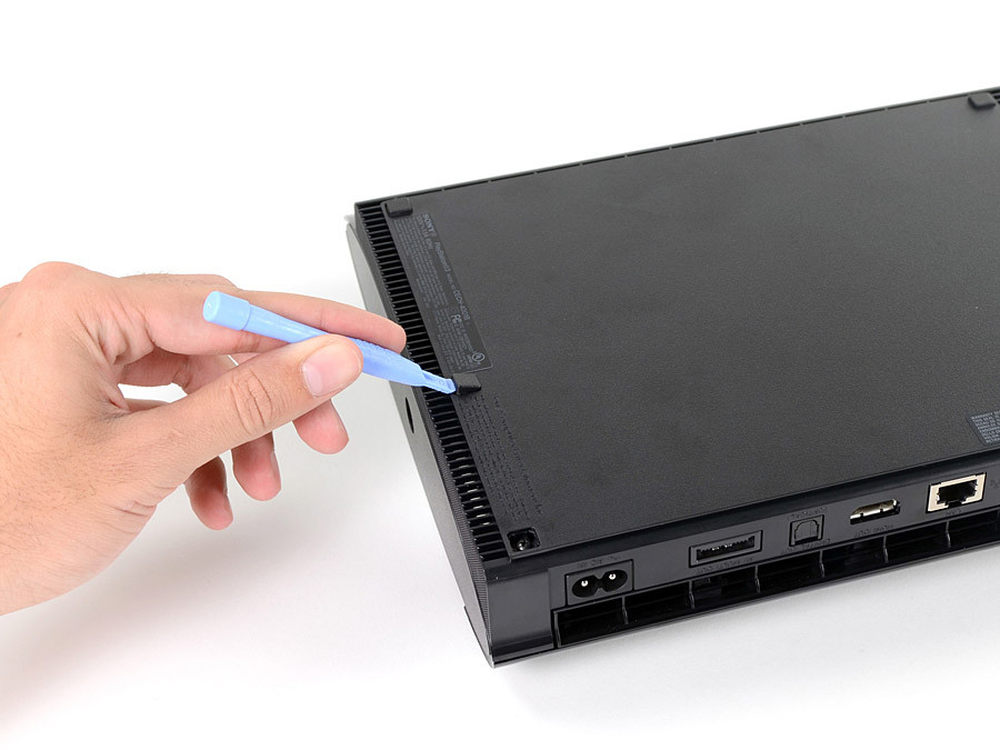

PS3 Super Slim的螺丝位于脚垫里面。
12/31

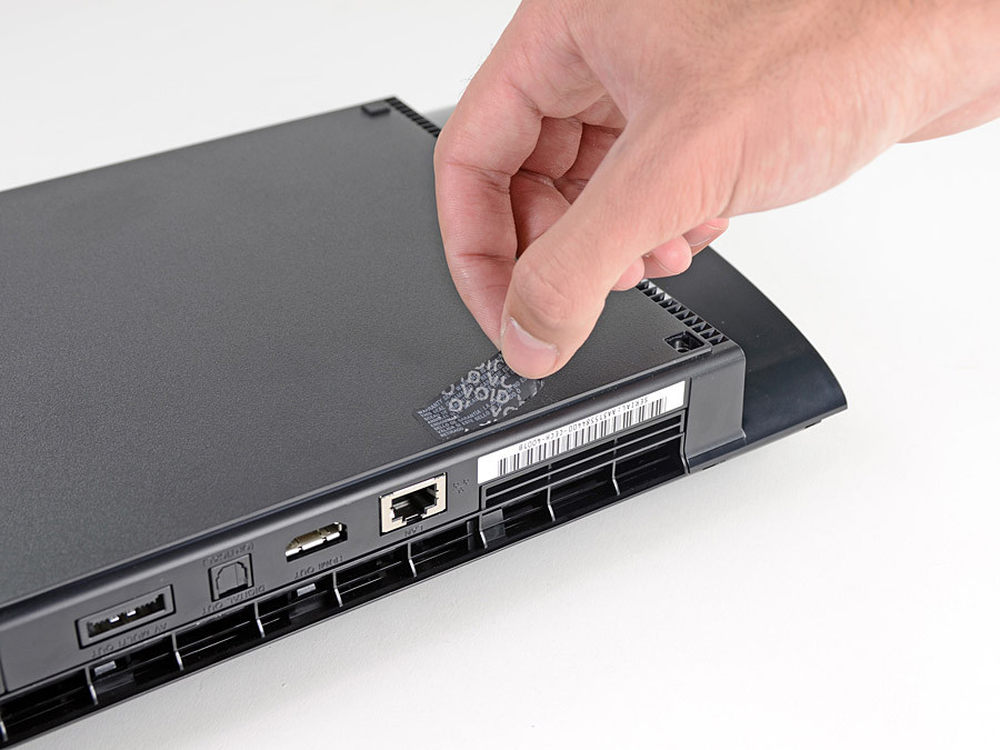

撕毁封签。
13/31

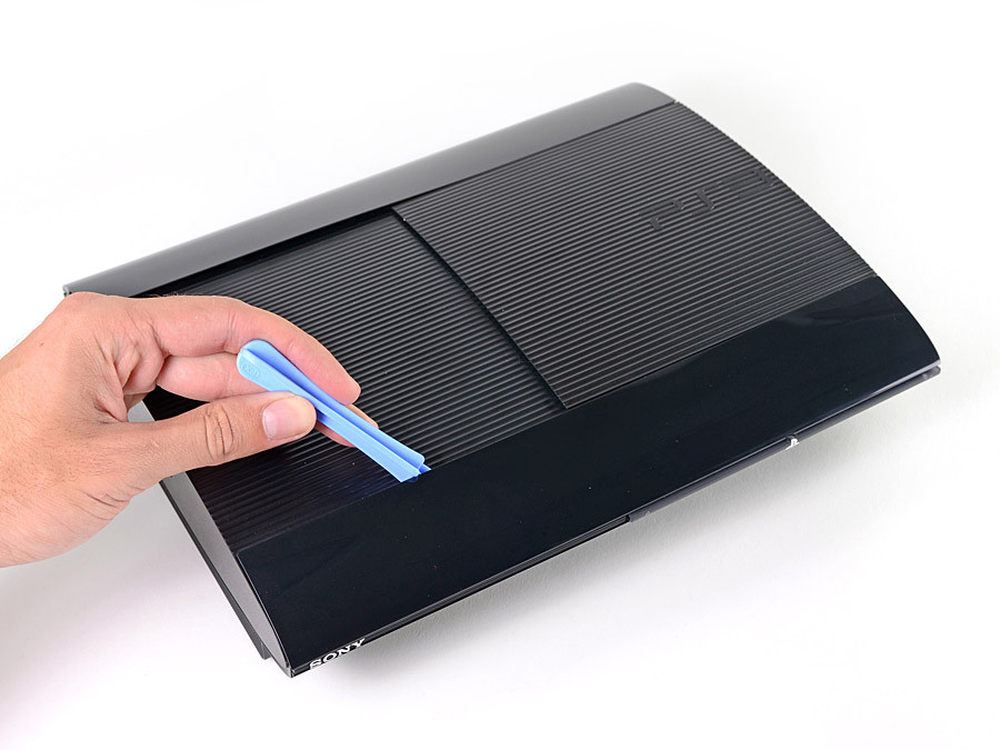

撬开前面板。
14/31

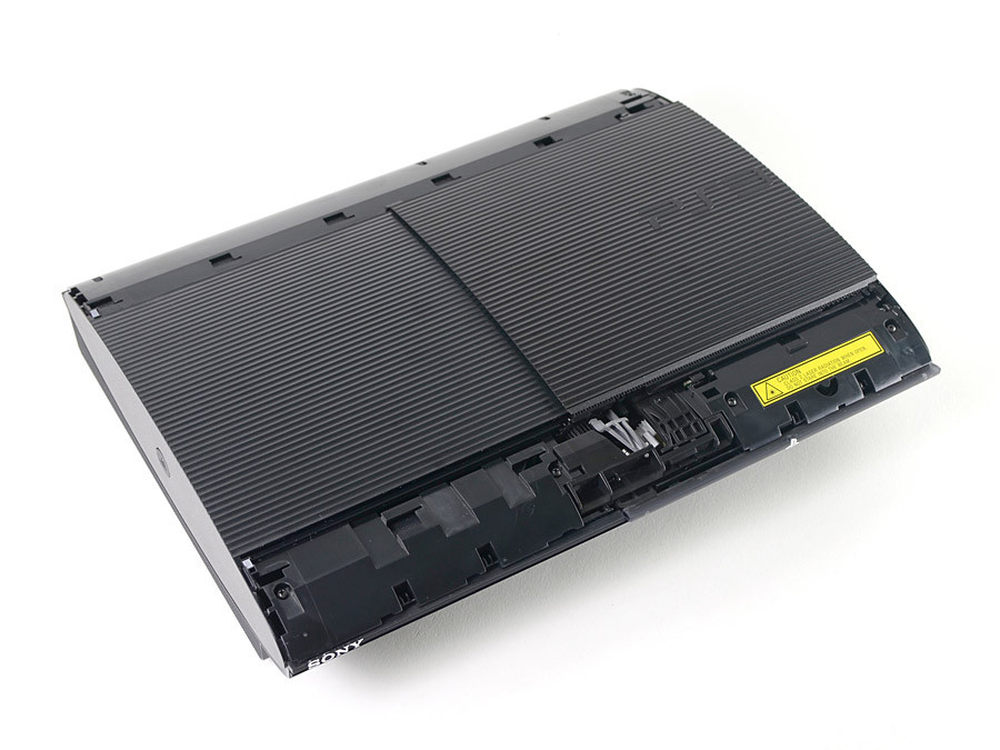

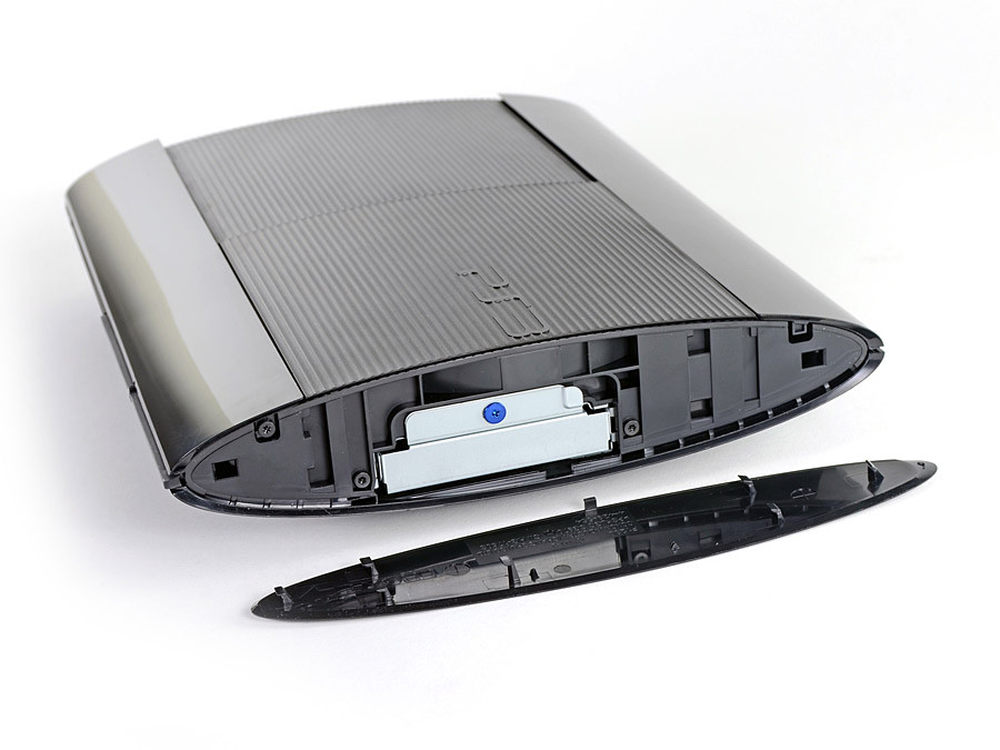

撬开前面板之后的PS3 Super Slim。
15/31

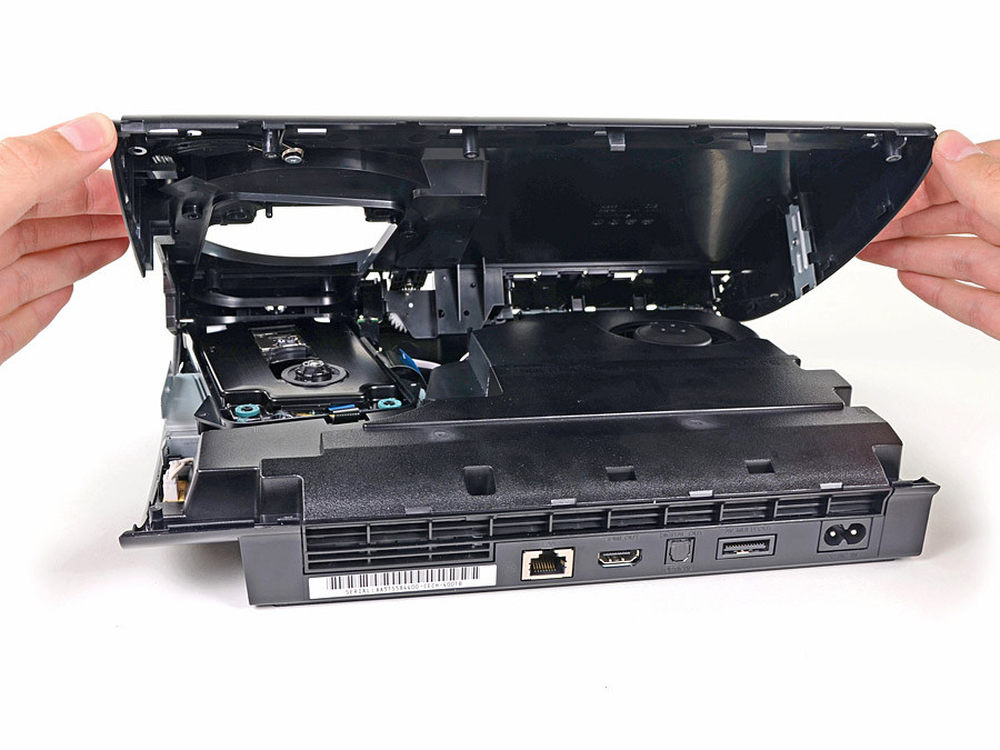

打开PS3 Super Slim的顶盖，依旧是大量的塑料材质。
16/31

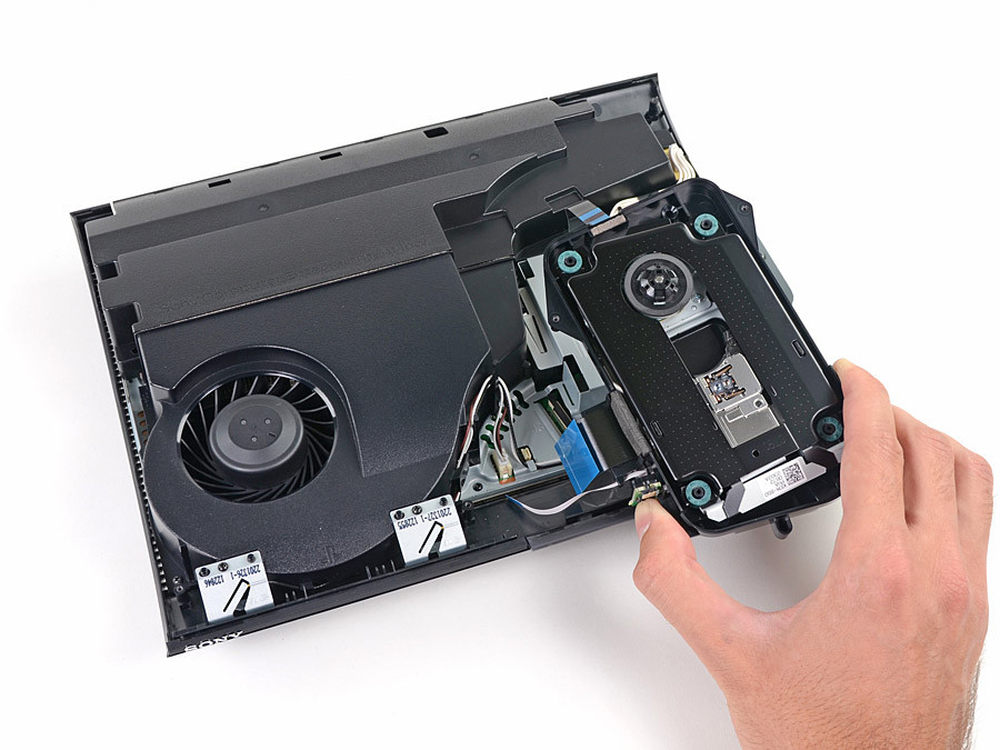

PS3 Super Slim的光驱部分，去除了托盘之后体型不大，并具备橡胶减震之类的防护措施。
17/31

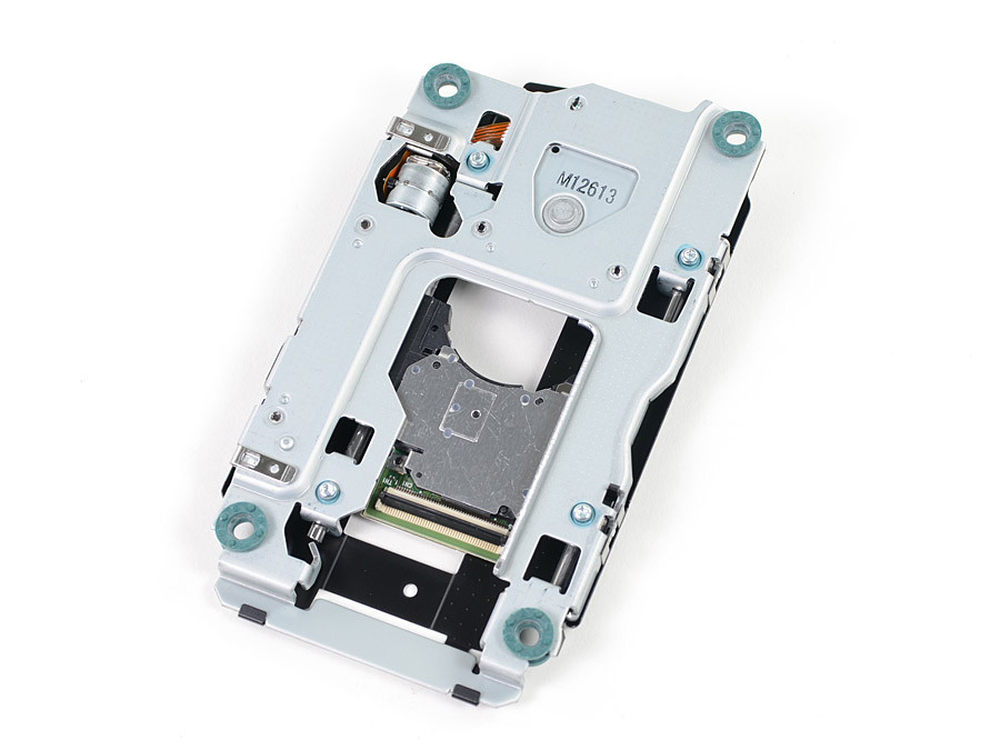

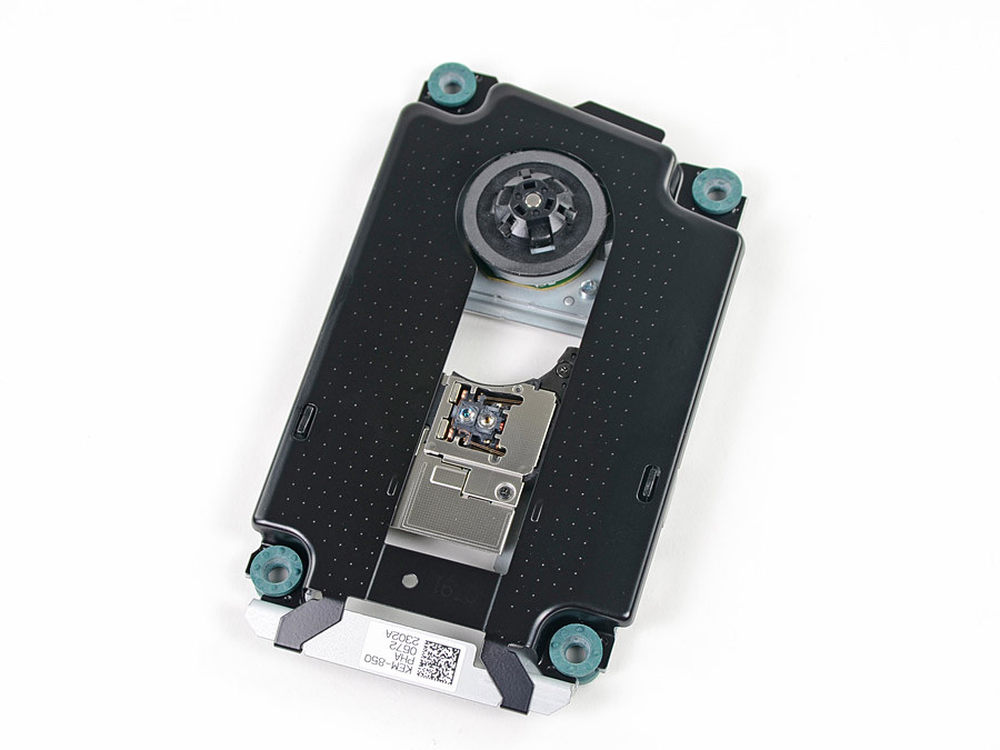

PS3 Super Slim的蓝光光驱。
18/31
PS3 Super Slim光驱底部有一些减震橡胶。
19/31

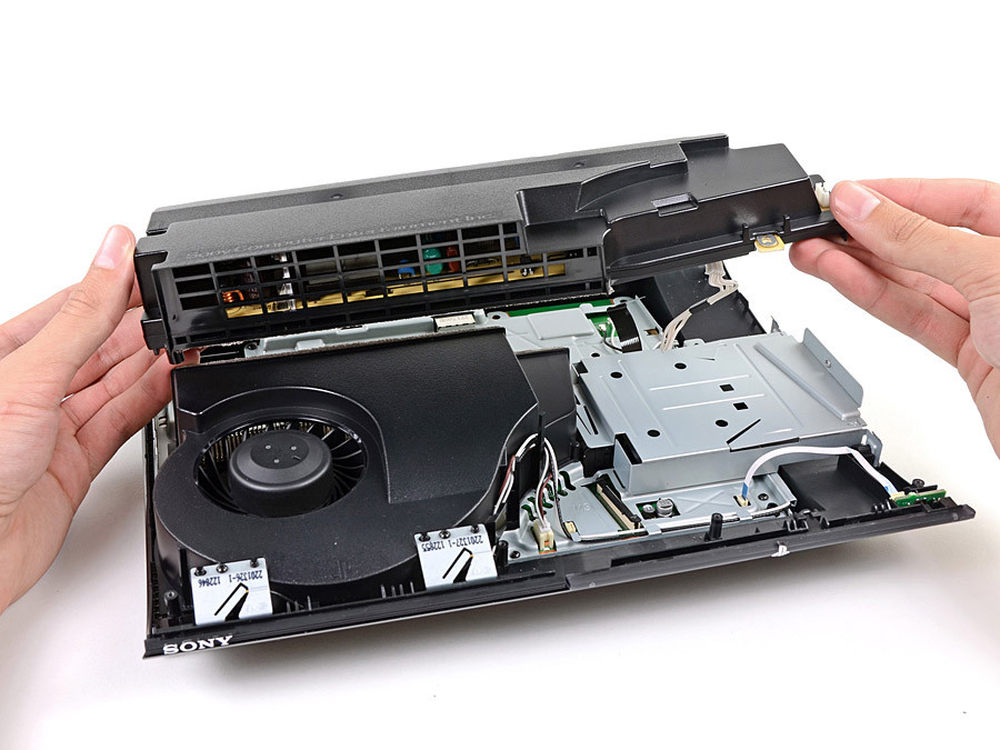

拆除机身后侧的塑料盖板。
20/31
PS3 Super Slim的电源位于机身后部，输入电压为100-240V，输出为12V/13A，比普通Slim机型电流要小一些。
21/31

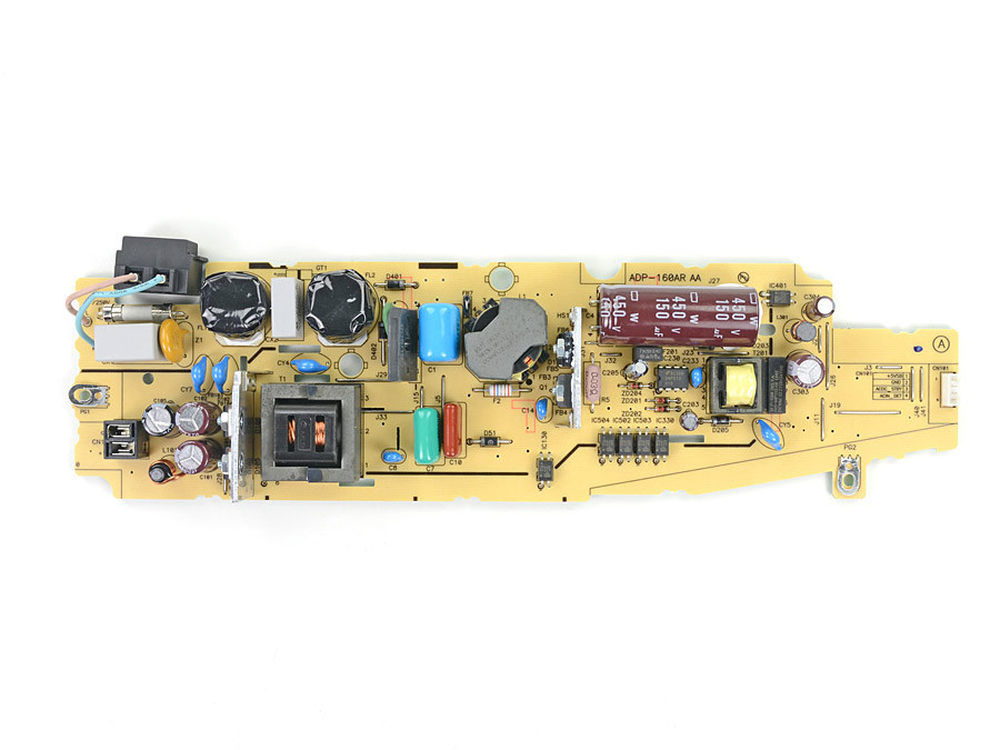

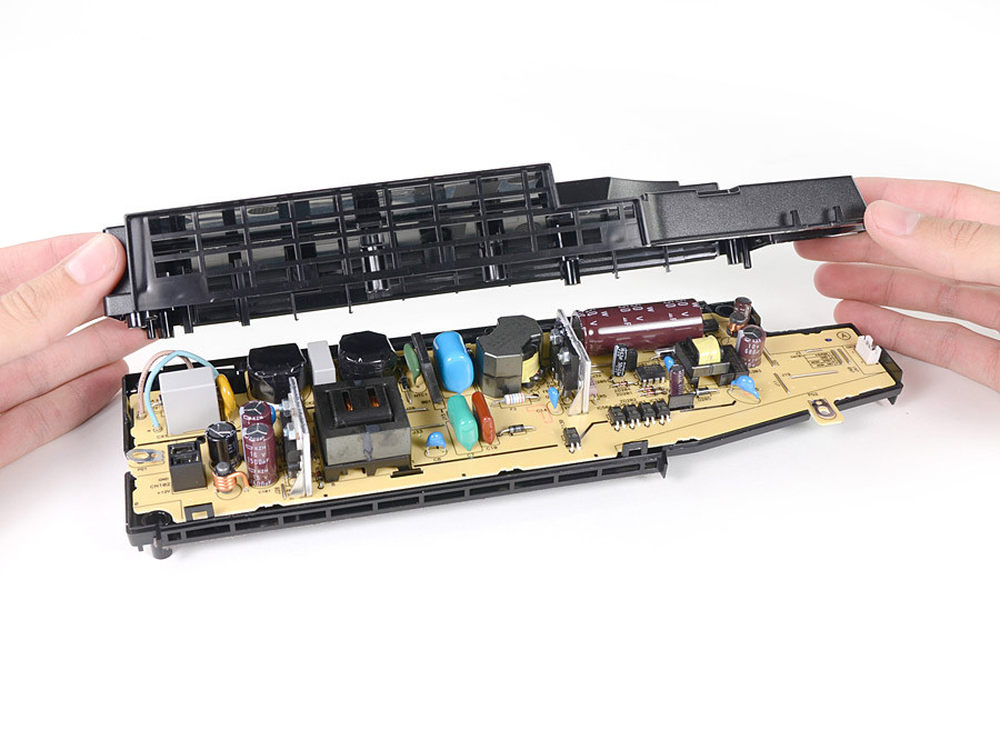

PS3 Super Slim的电源特写。
22/31

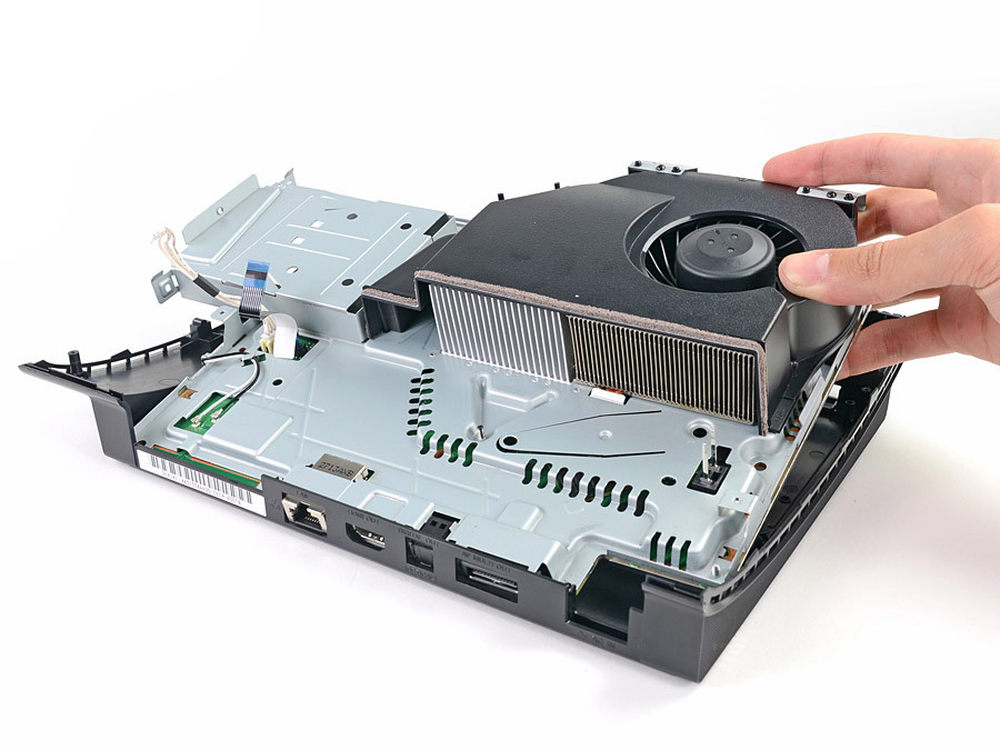

PS3 Super Slim的主板位于最下面，因此还要拆除覆盖在上面的散热系统。
23/31
PS3 Super Slim的散热鳍片以及风扇体积还是比较大的，风扇一角固定的两个金属片应该就是Wi-Fi天线了。
24/31

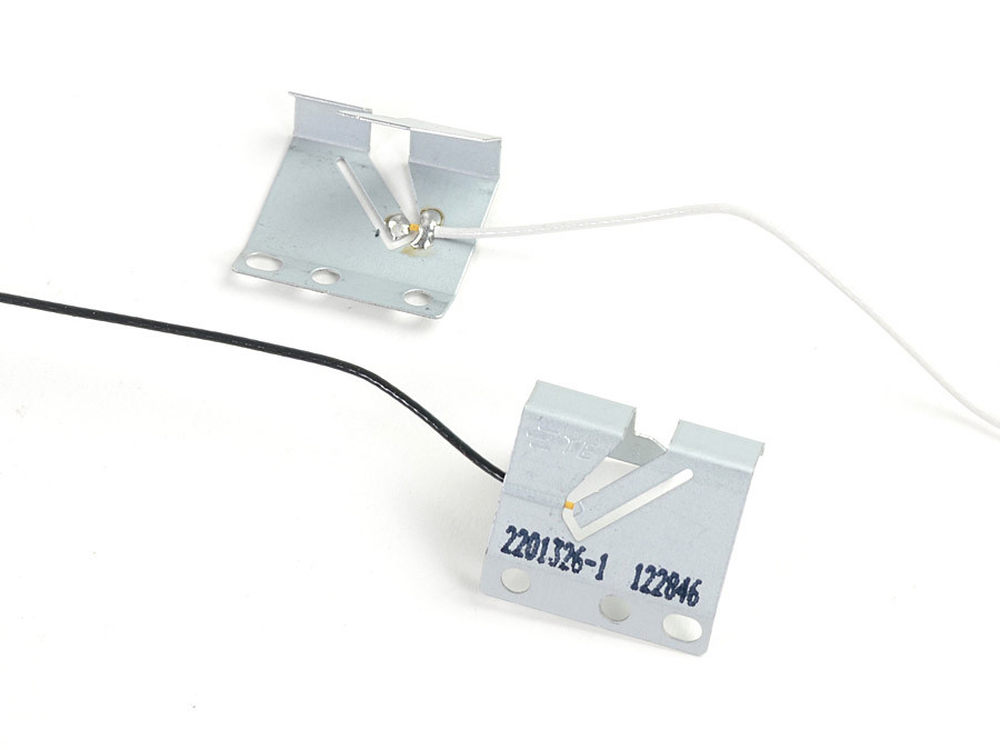

PS3 Super Slim的天线特写。
25/31
揭开PS3 Super Slim的散热片。
26/31

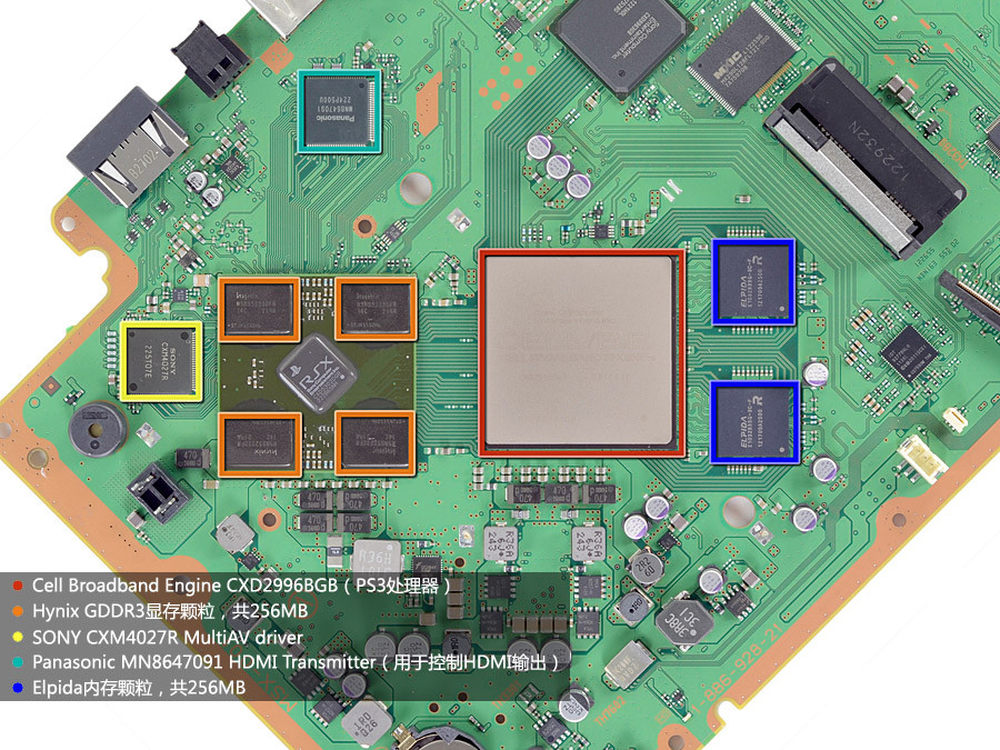

PS3 Super Slim的主板芯片：
Cell Broadband Engine CXD2996BGB（PS3的中央处理器）
Hynix GDDR3显存颗粒，共256MB
SONY CXM4027R MultiAV driver
Panasonic MN8647091 HDMI Transmitter（用于控制HDMI输出）
Elpida内存颗粒，共256MB
27/31
PS3 Super Slim的主板芯片：
RSX CDX530图形核心（NVIDIA提供）
Marvell Avastar 88W8781 Soc WLAN/BT（无线网卡/蓝牙芯片）
SONY CXD9963GB I/O bridge controller（I/O接口控制芯片）
Macronix MX29GL128FLT2I flash storage
SONY CXD5132R SATA/PATA Blu-ray drive controller（控制蓝光光驱与硬盘）
Wi-Fi天线接头
28/31

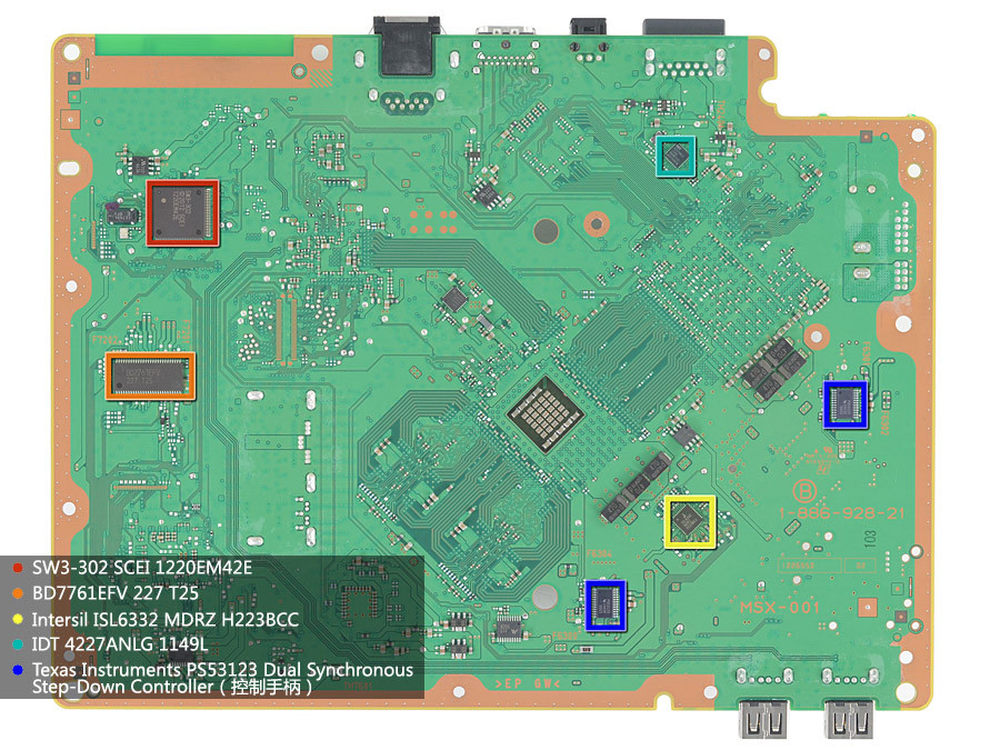

PS3 Super Slim的主板芯片：
SW3-302 SCEI 1220EM42E
BD7761EFV 227 T25
Intersil ISL6332 MDRZ H223BCC
IDT 4227ANLG 1149L
Texas Instruments PS53123 Dual Synchronous Step-Down Controller（控制手柄）
29/31

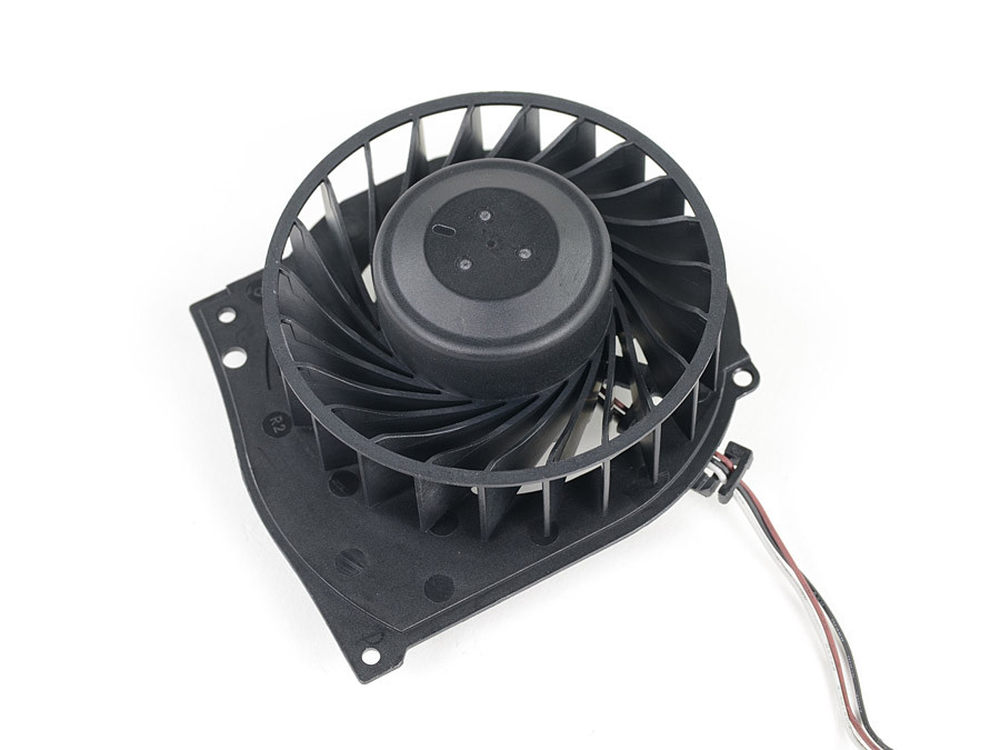

PS3 Super Slim的风扇，比前两作小一些，也轻一些。
30/31

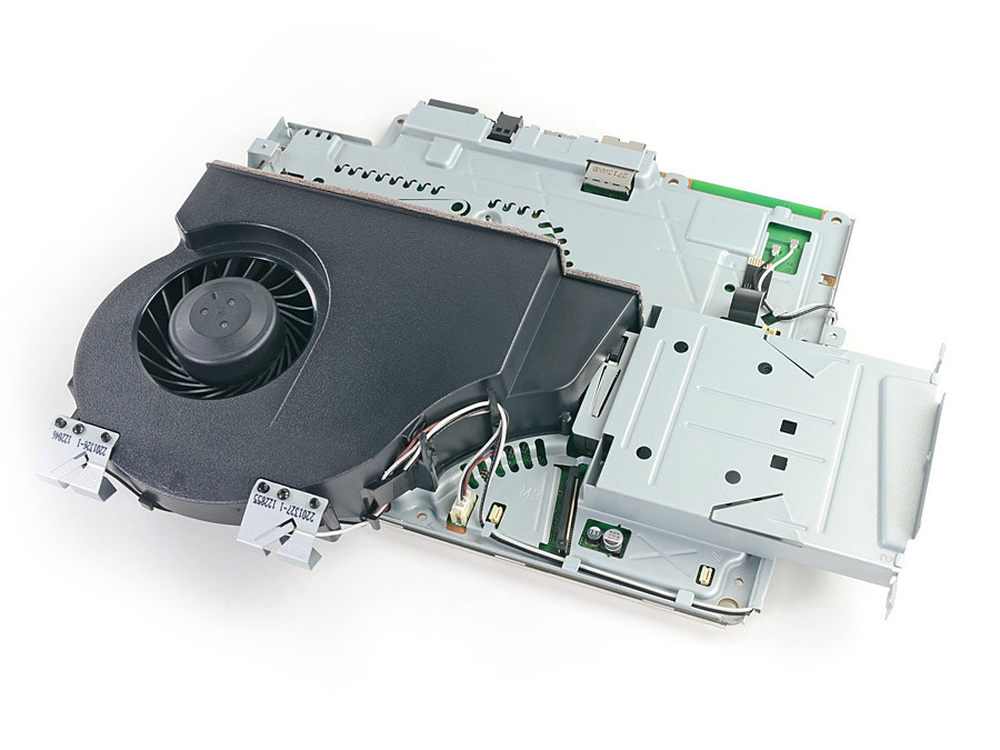

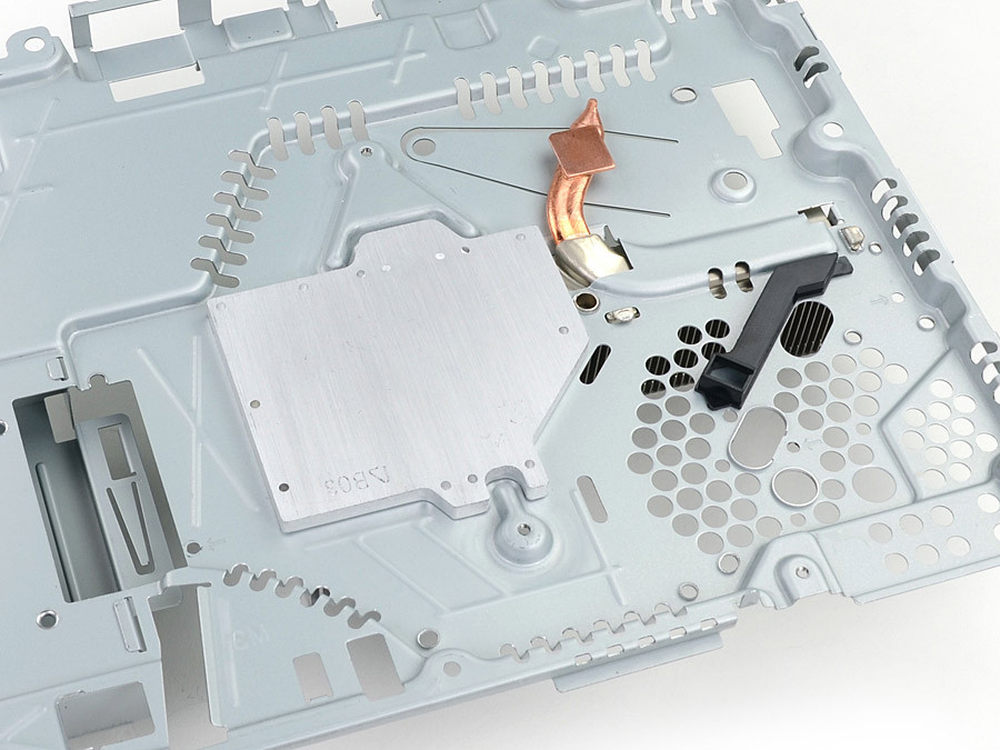

PS3 Super Slim的散热系统比前两作要轻。
31/31

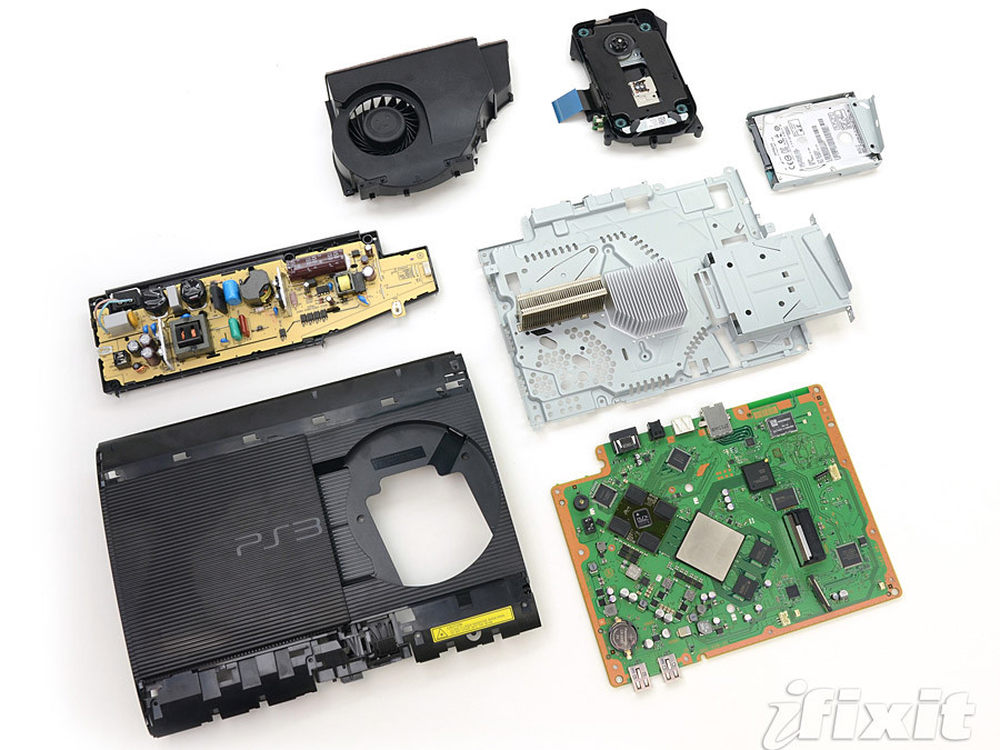

以上就是PS3 Super Slim游戏机的拆解部分。
下面说说笔者个人观点。作为一款家用游戏机，索尼PS3的销量可能不敌对手，但它独占的游戏大作绝对比对手的XBOX360品质要好。作为一款全新机型，PS3 Super Slim肯定是破解无望，仅建议正版游戏玩家，以及蓝光影视爱好者考虑。
