白金效率航空口 OCZ千瓦P&C电源评测
1/29

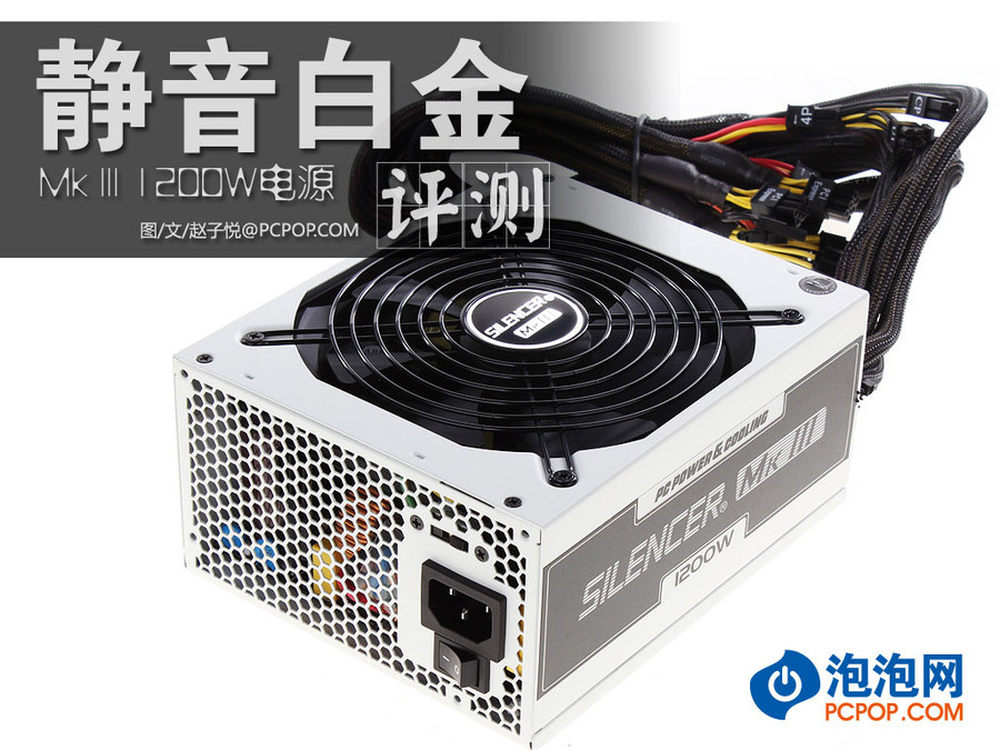

PC Power & Cooling实际上是一家拥有25年历史的老牌DIY品牌，可能一些玩家对其还比较陌生。然而，目前PC Power & Cooling已经成为了，国际DIY以及DIY周边产品巨头OCZ集团的一家子公司，并且成为了OCZ一条输出高端电源产品的主要品牌。而今天我们就给大家介绍其中一款SILENCER MkIII系列的1200W额定功率的电源产品。
根据介绍，这款1200W电源通过80PLUS白金牌认证，因此在20%%/50%%/100%%的负载之下，分别有90%%、92%%和89%%的电源转换效率。内部电路采用LLC谐振架构，用料上更全部使用耐热达105度C的日系电容，保固上也提供了长达七年的服务年限。
2/29

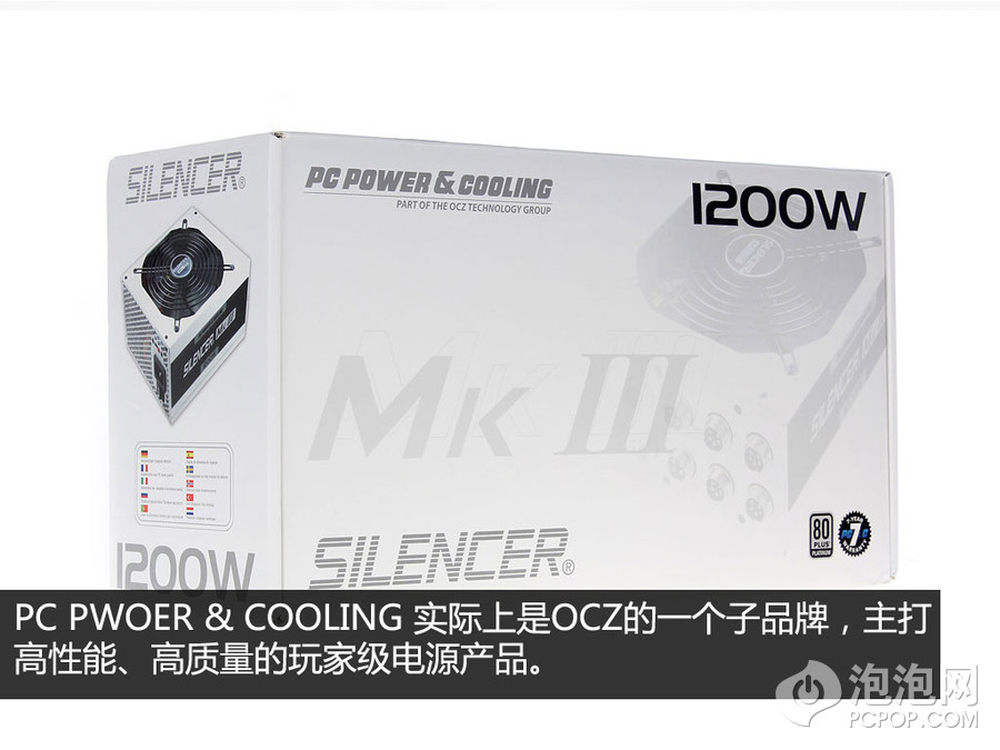

电源包装设计与同系列的产品一样，以白色调为主，这与电源本身白色喷漆形成很好的一致性。并且外包装上印有80Plus白金认证的标志，让用户意识到这款系列电源通过了80Plus白金认证，并且电源具有7年质保服务。
3/29

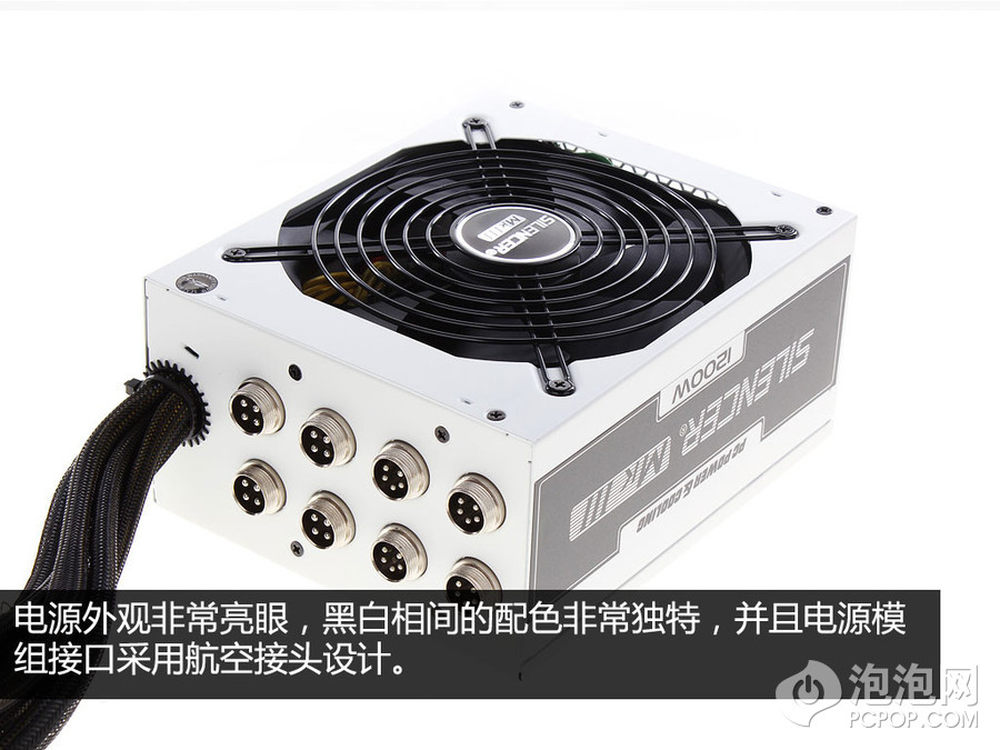

电源外观设计非常另类，采用白色喷漆，在主流市场上非常少见。并且电源采用航空接头的半模组接口设计，并且电源配有一个140mm的大尺寸双滚珠轴承风扇，具有相当不错的静音和长寿的效果。
4/29

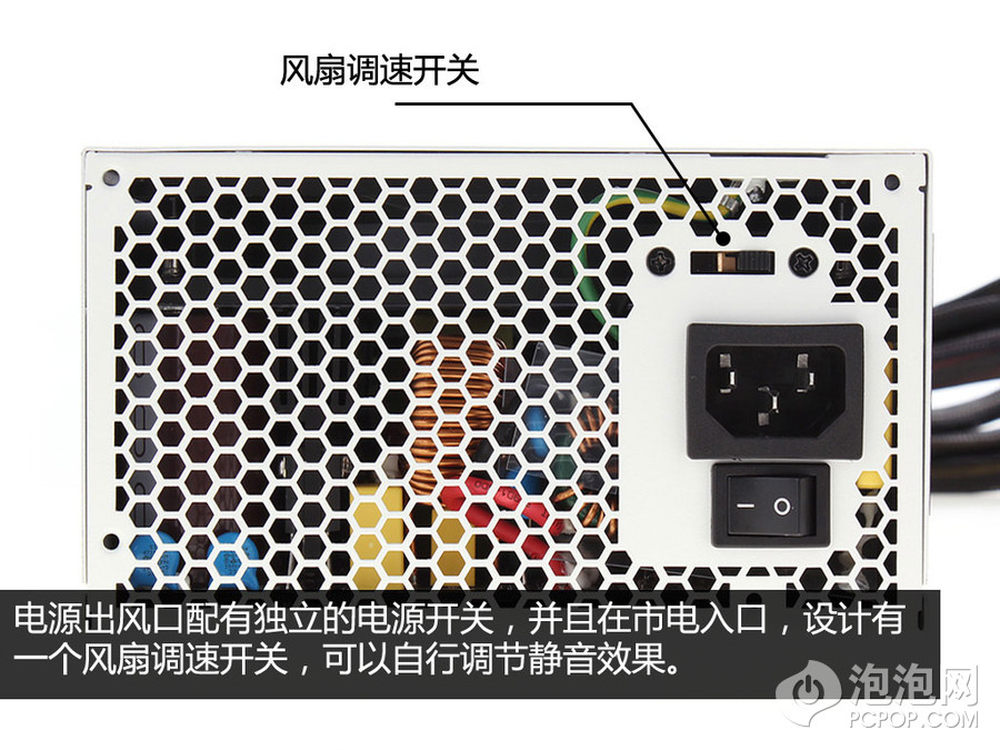

电源出风口，配有一个常规的电源独立开关。同时，电源市电接口上面，设置有一个风扇控制开关，用户可以根据自身需要，调节开关，控制风扇50%%转速旋转以及全速旋转。可以达到不同的静音效果。
5/29

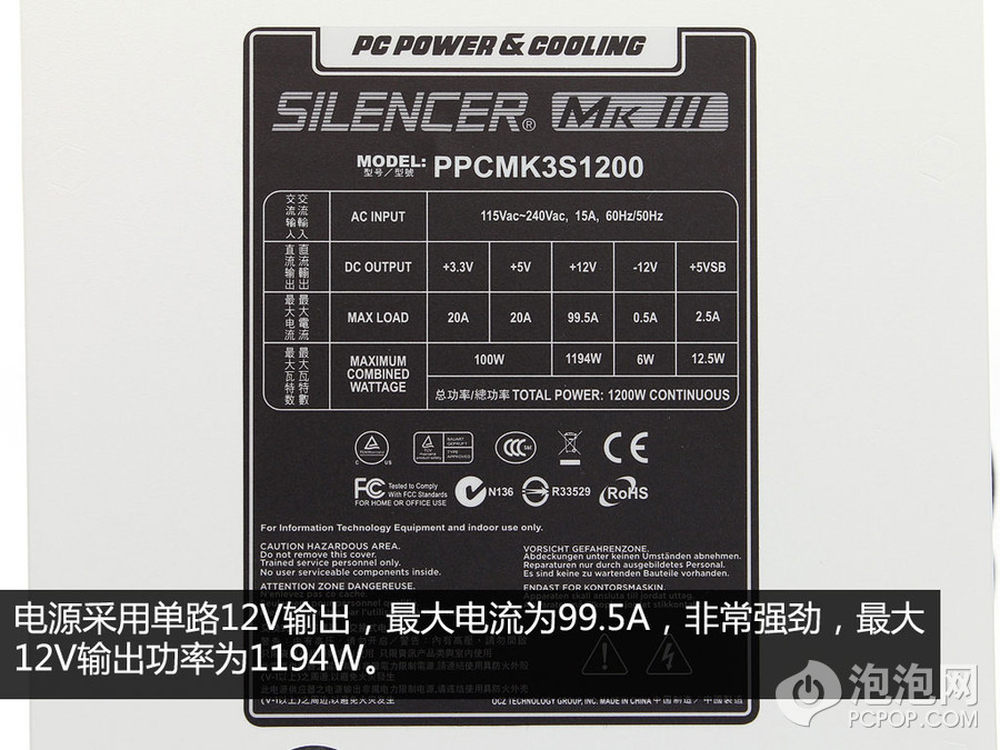

电源额定功率为1200W，采用单路12V设计，12V限流99.5A，非常强大，12V输出功率为1194W。电源通过80Plus白金牌能效认证，转换换效率最高可超过92%%，我们在后的性能测试中会看到测试结果。
6/29
电源采用航空接头设计，这样的设计方式，主要是为了起到更好的固定作用，并且带有非常强烈的科技感。
7/29

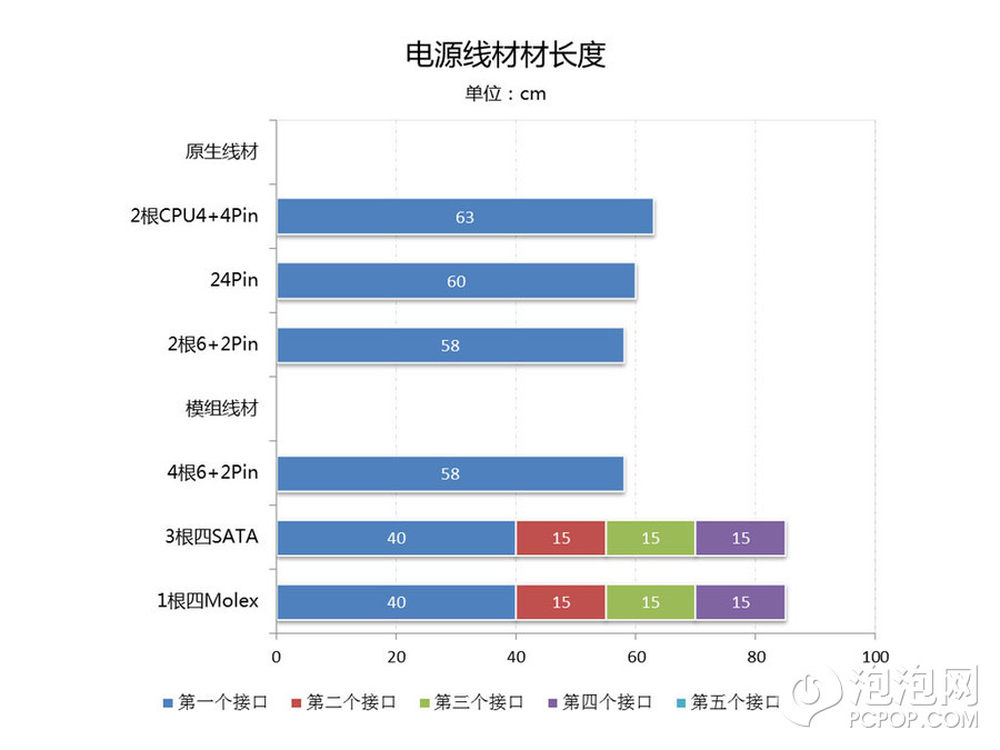

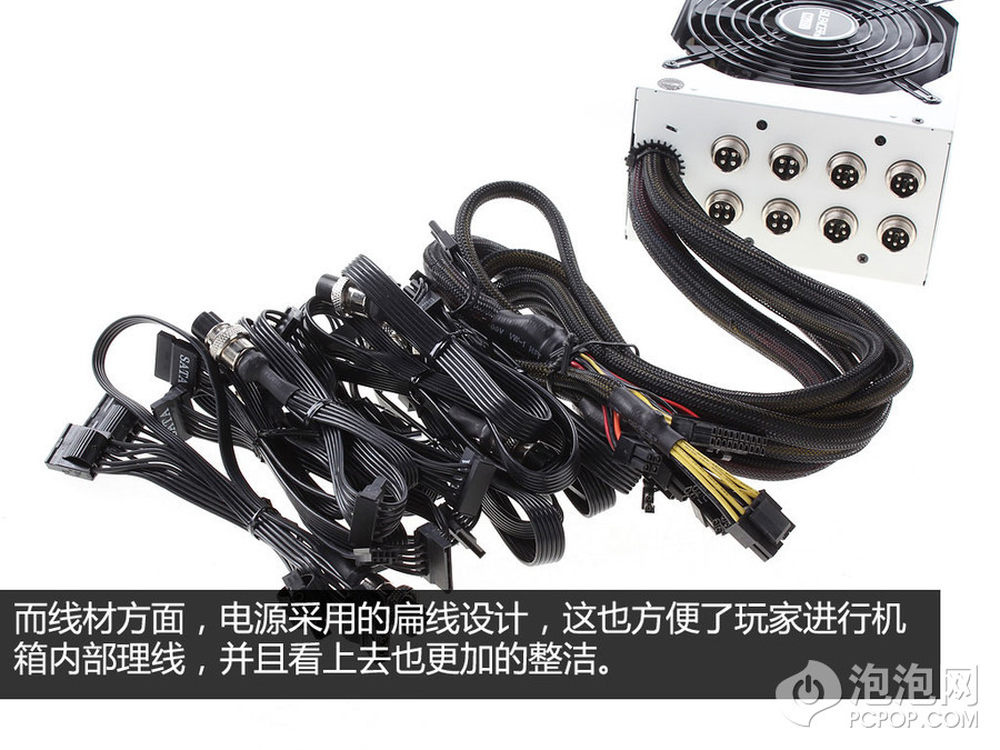

电源线材为半模组设计，非模组化的部分，24pin(60mm)、两条CPU 4 4pin(630mm)、两条PCI-E 6 2pin(580mm)。在模组化的线材部分，提供有四条PCI-E 6 2pin(580mm)、三条SATA线材，总长度850mm，接头间隔150mm，还有一条总长度850mm，接头间隔也为100mm的大4pin，另外附有一条大4pin转小4pin的转接线。
8/29
电源线材为半模组设计，非模组化的部分，24pin(60mm)、两条CPU 4 4pin(630mm)、两条PCI-E 6 2pin(580mm)。在模组化的线材部分，提供有四条PCI-E 6 2pin(580mm)、三条SATA线材，总长度850mm，接头间隔150mm，还有一条总长度850mm，接头间隔也为100mm的大4pin，另外附有一条大4pin转小4pin的转接线。
9/29

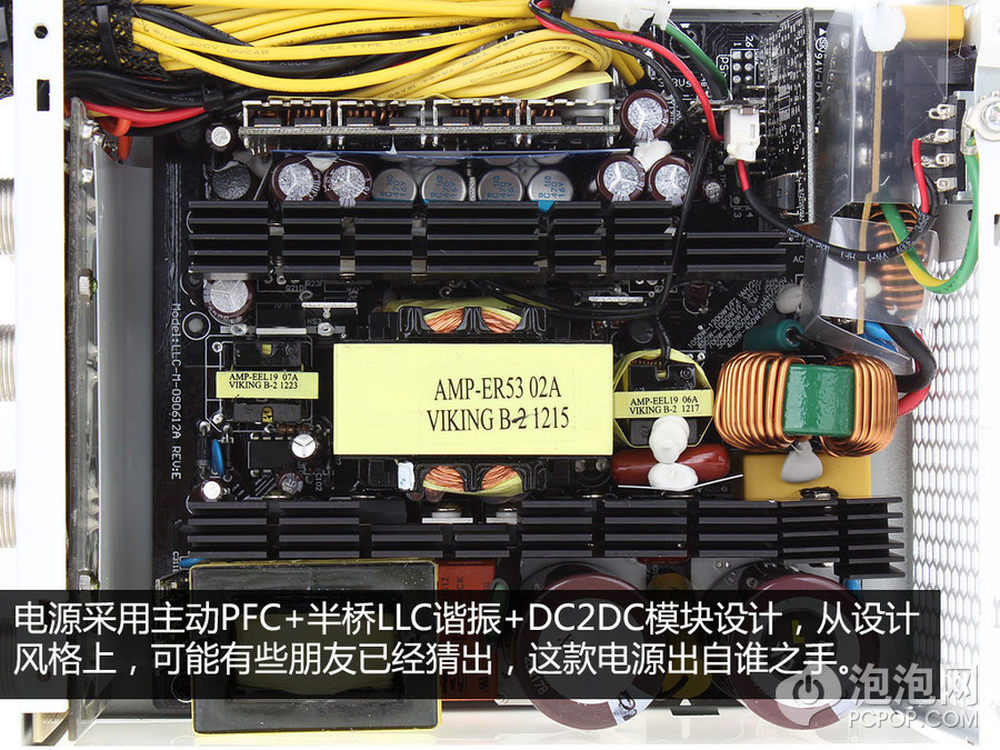

这款电源采用目前相对比较少见的主动PFC 半桥LLC谐振 同步整流 DC2DC的拓扑结构。当然如果一些眼尖的朋友可能已经看出这款电源的应该出自谁之手，实际上航空接头的设计，已经暴露其身份。
10/29

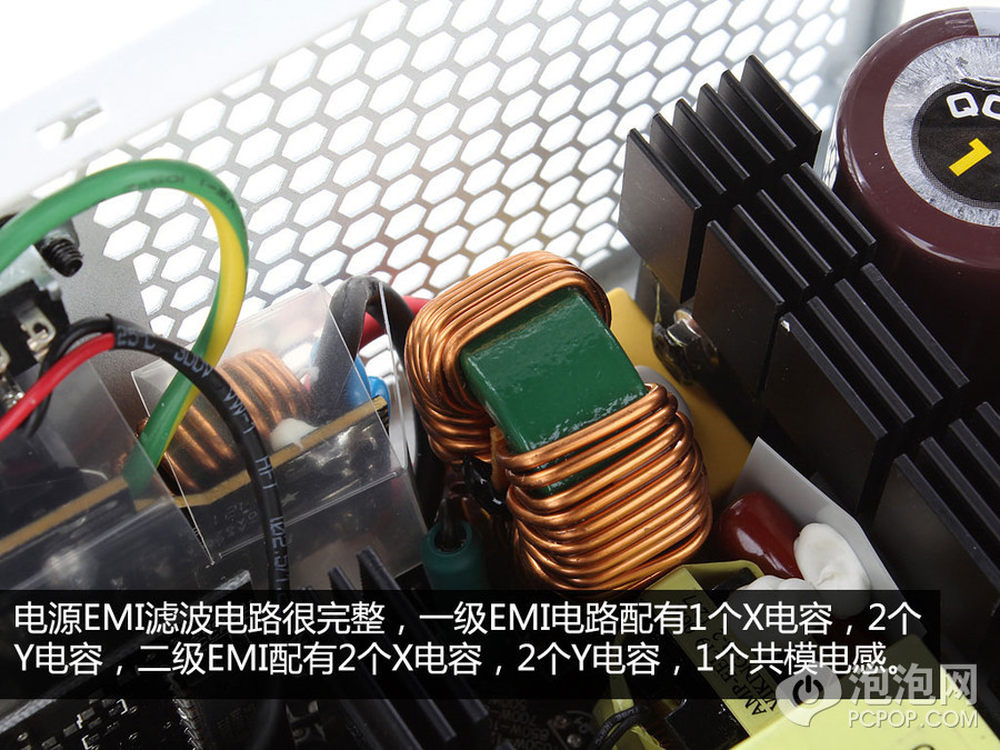

电源一级和二级EMI电路分得很清楚，共配有3个X电容，4个Y电容，以及1个共模电感。可以说这样的设计相当完整。
11/29

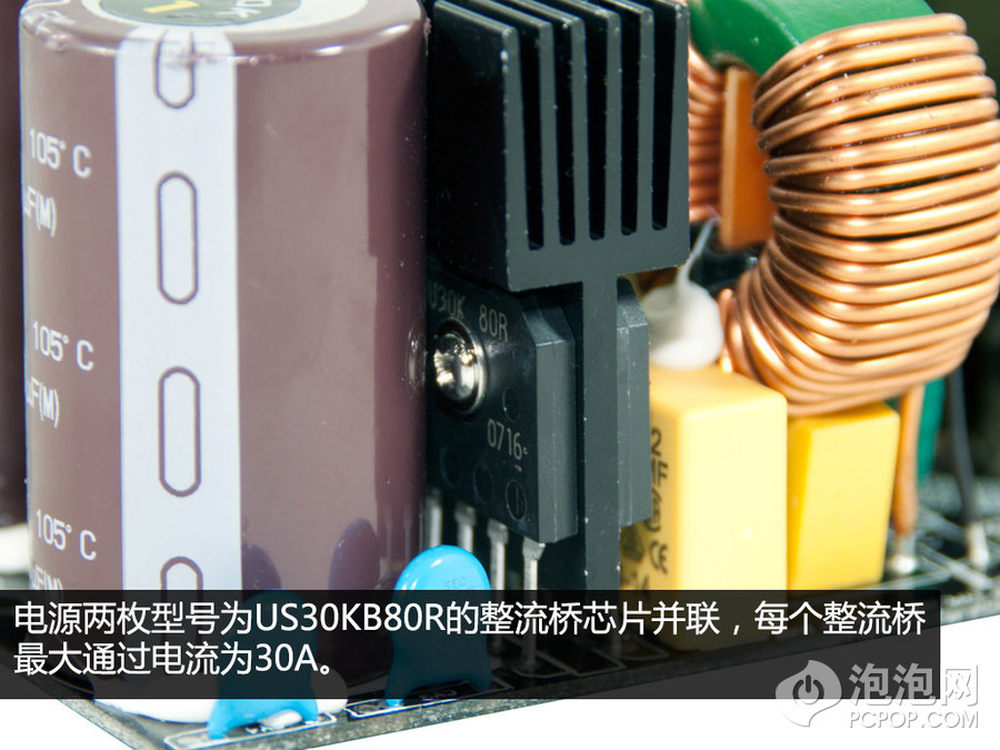

电源整流桥为两枚新电元出品型号为US30KB80R的整流桥芯片并联，每个整流桥芯片的最大输出电流为30A。
12/29

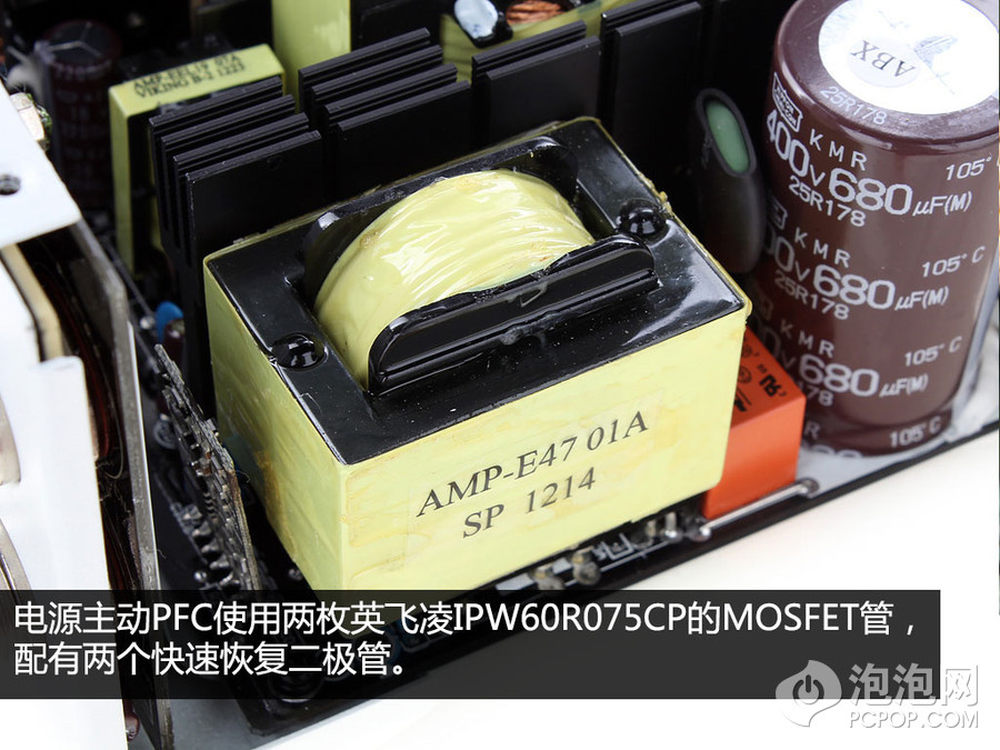

主动PFC电路电源使用了英飞凌出品的两枚型号为IPW60R075CP 的MOSFET管，并且使用两个快速恢复二极管。
13/29

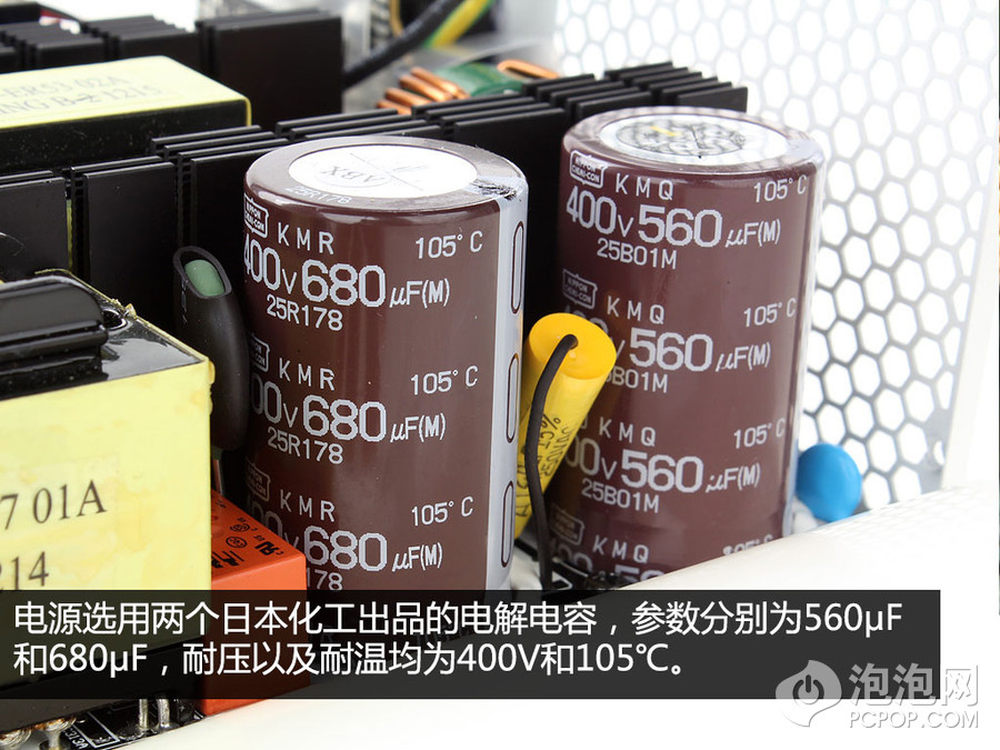

电源主电容为两颗日本化工出品的电解电容，参数为560μF和680μF，而耐压和耐温均为400V和105℃。
14/29

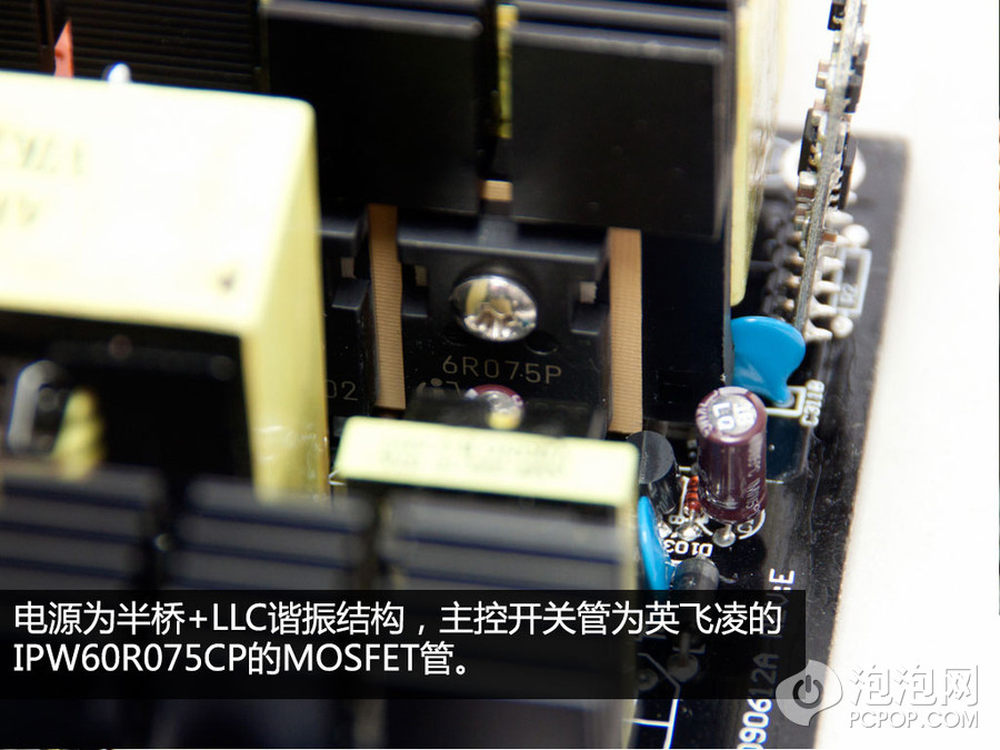

电源采用半桥LLC谐振电路设计，主控开关选用了两枚英飞凌出品型号为IPW60R075CP的MOSFET管。并且使用了一枚型号为NCP1653A的IC芯片，进行主动PFC进行控制。而型号为ICE3B0565的IC芯片为PWM控制器。
15/29

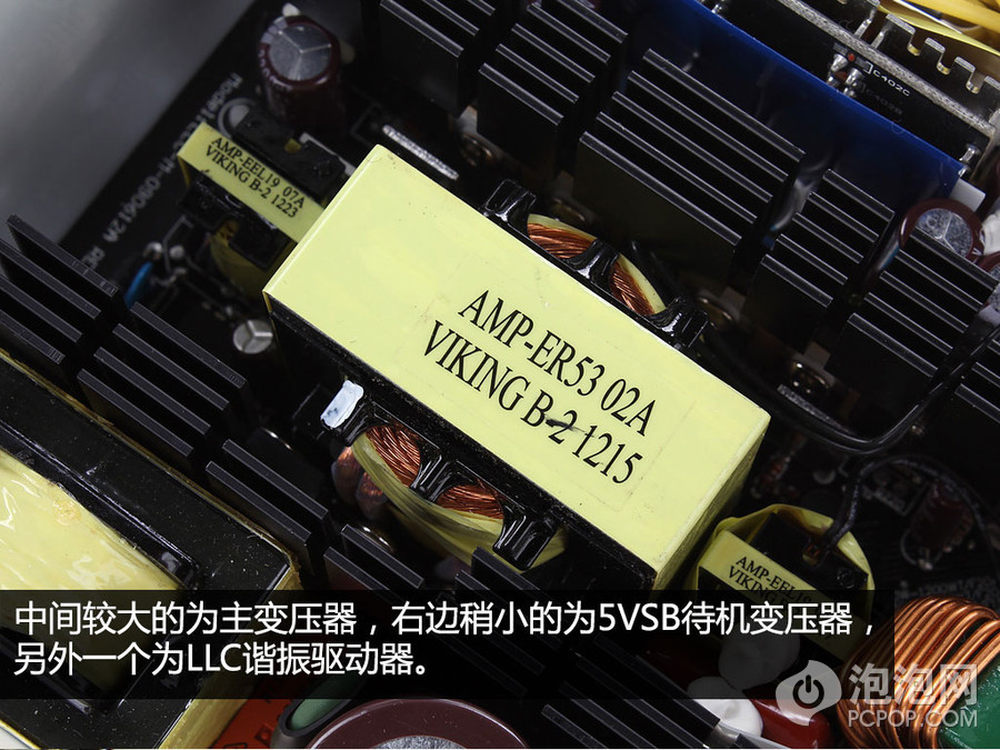

图中较大的为电源的主变压器，而右边较小的为5VSB待机变压器。另外一个为LLC谐振驱动。
16/29

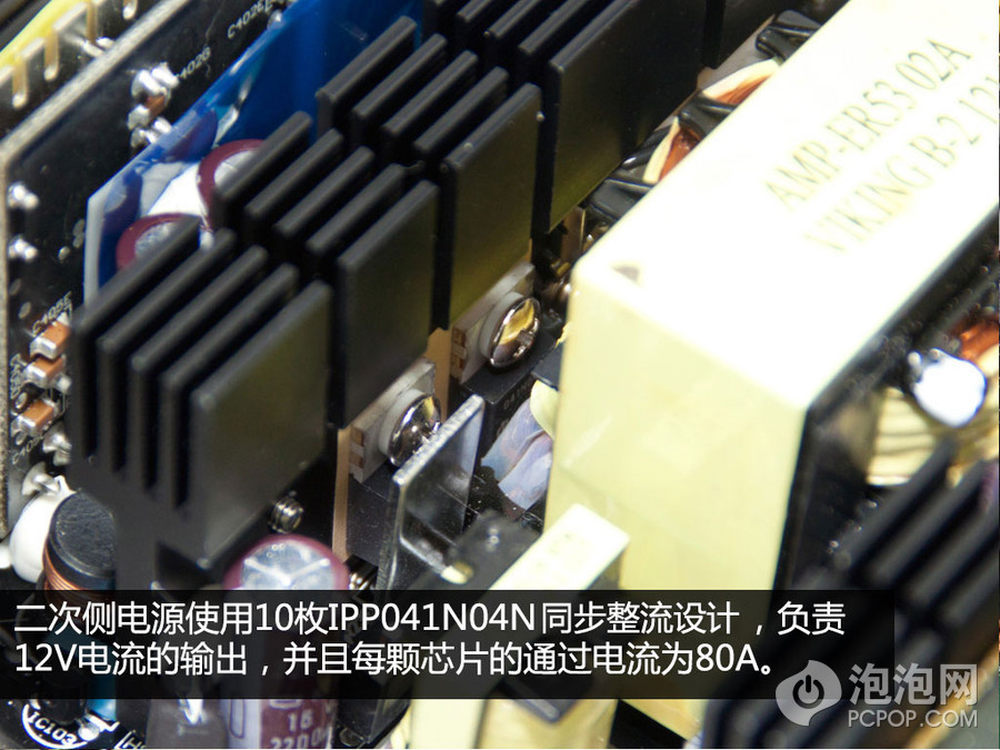

电源二次侧采用同步整流设计，10枚英飞凌出品的MOSFET管。并且每一个的通过电流为80A，对于1200W的输出，简直是小菜一碟。
17/29

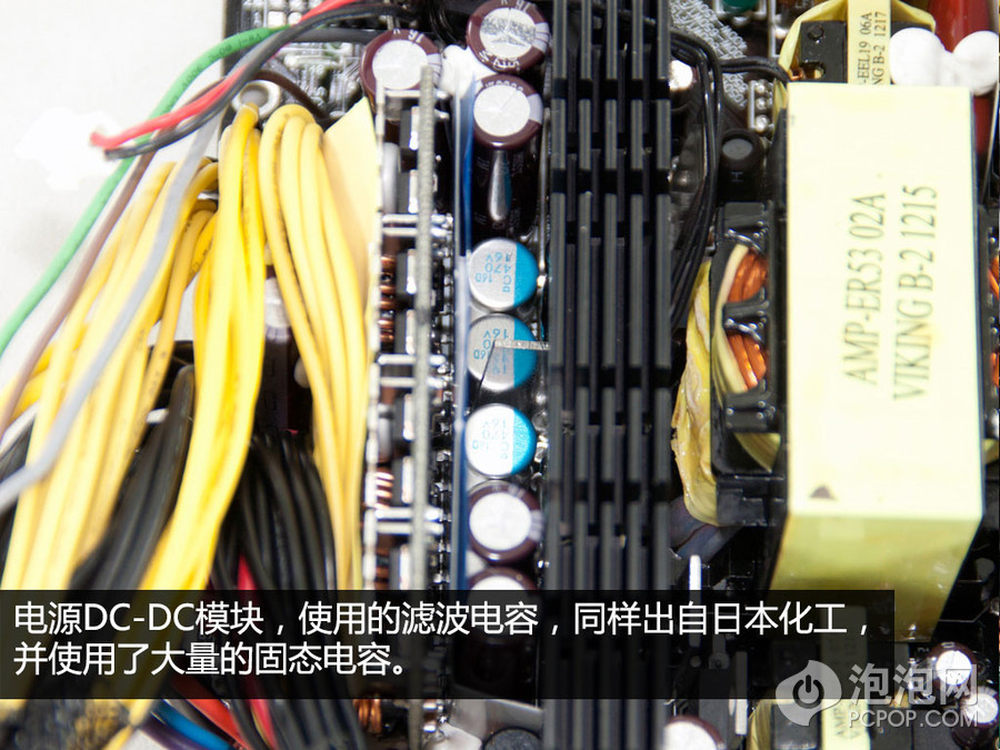

电源DC-DC模块被安排在主PCB板上，并且使用了大量的日本化工电容，以及大量的固态电容。
18/29

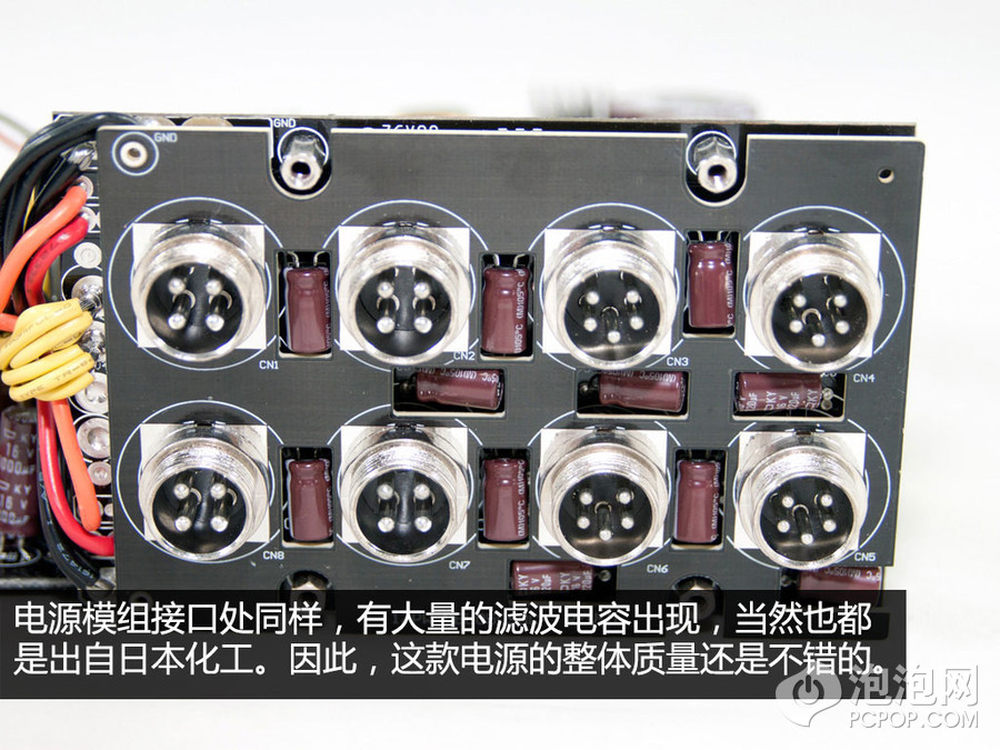

从电源模组接口PCB板上，我们可以看大，实际上，电源做好了充分的滤波，这也就是纹波抑制比较滴的主要因素。
19/29

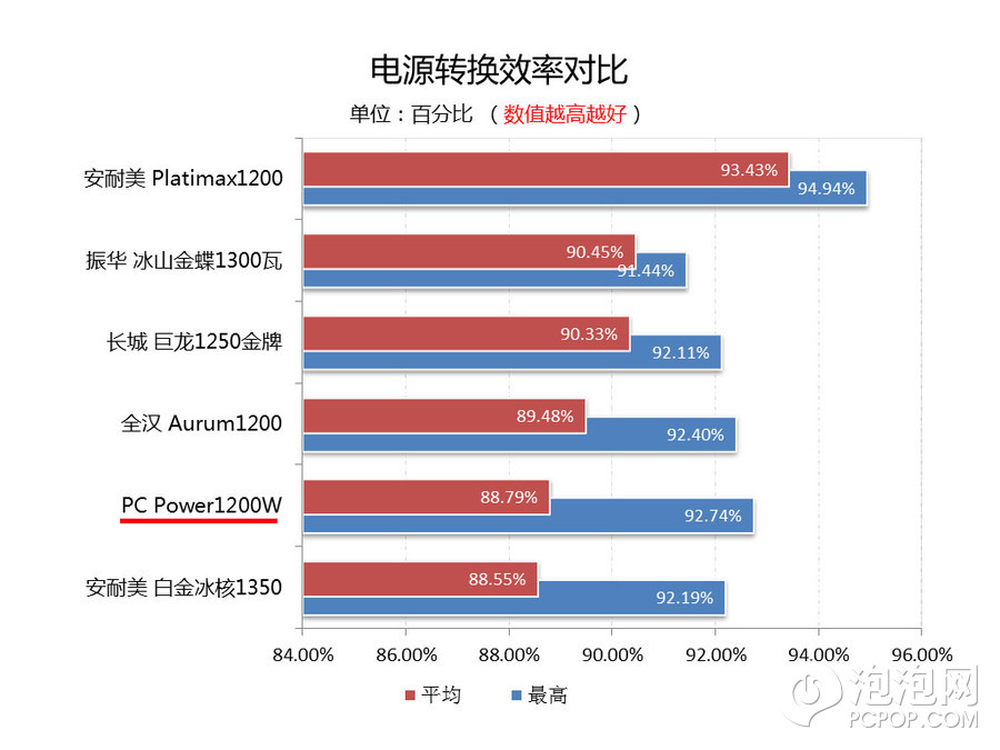

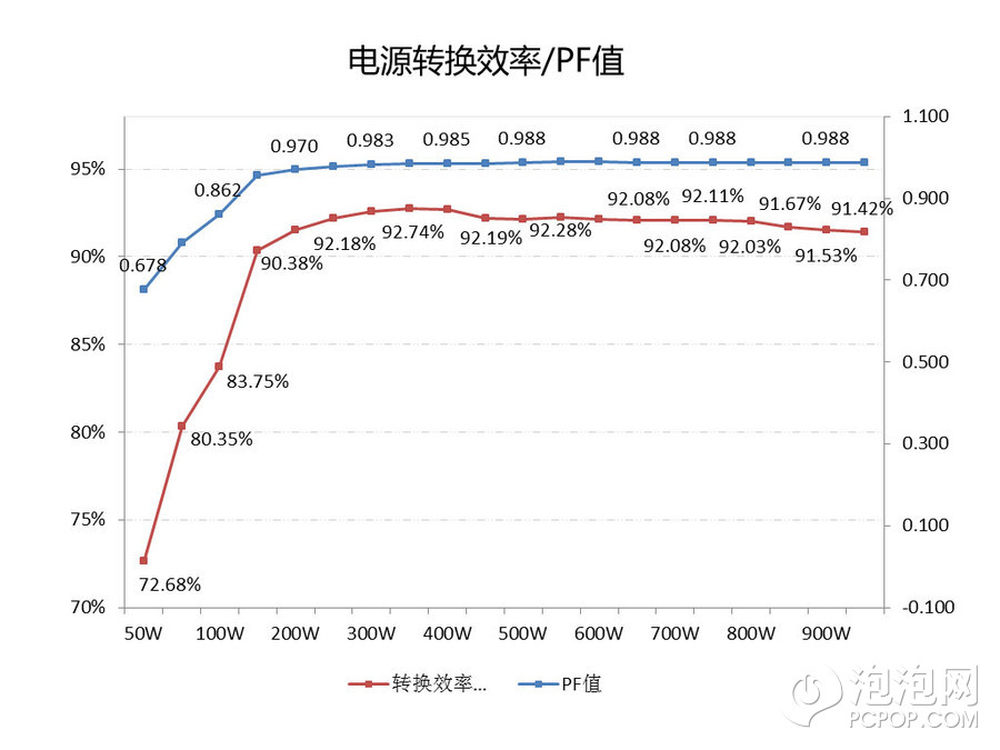

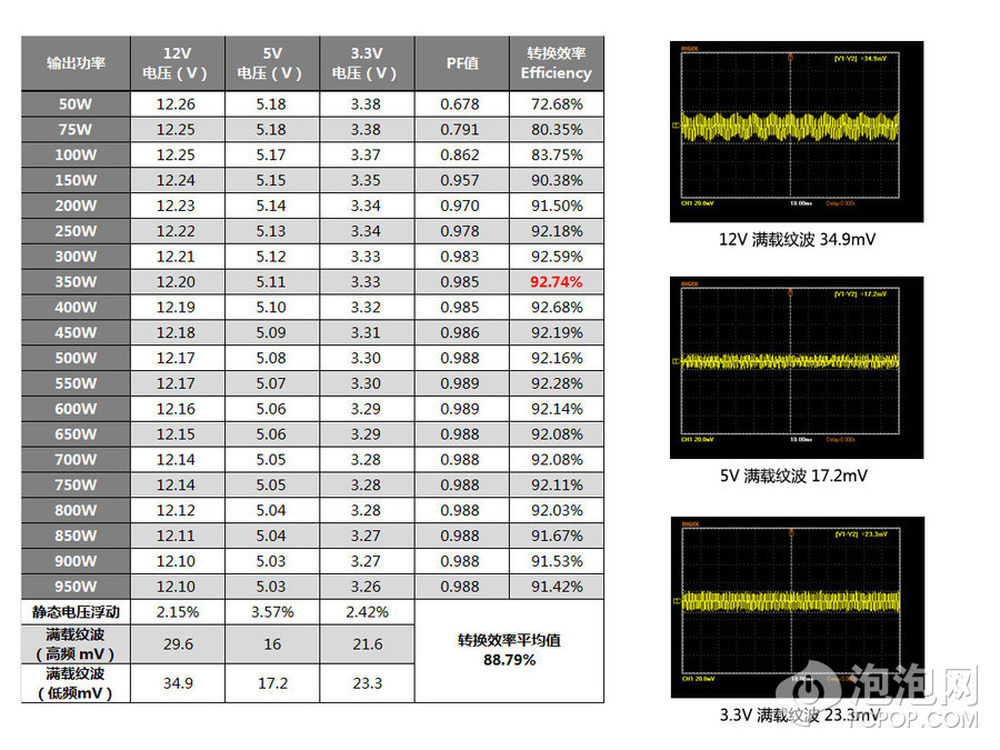

从效率成绩来看，曲线起伏较大，不过在典型负载下，电源的转换效率超过了最高点的92%%左右。
20/29
从效率成绩来看，曲线起伏较大，不过在典型负载下，电源的转换效率超过了最高点的92%%左右。
21/29

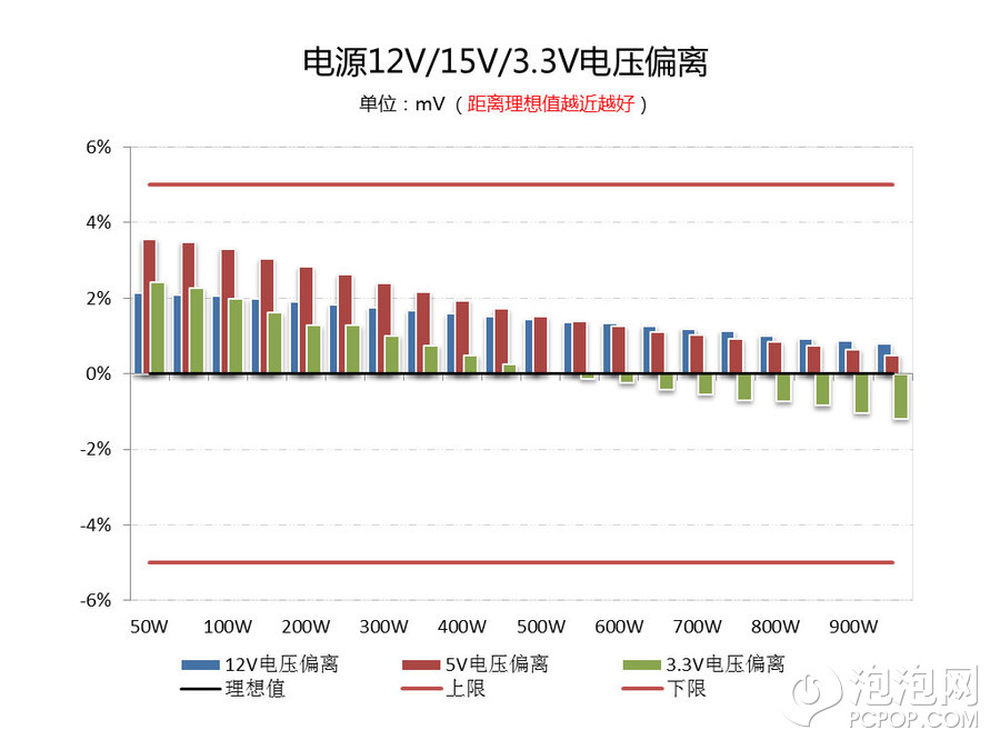

电源的电压浮动，也就是所谓的电压偏离的表现一般。12V表现不错，最高不超过2%%。但是5V和3.3V的调压控制也不错，在2%%左右。从排名来看，成绩也还也还算理想。
22/29
电源的电压浮动，也就是所谓的电压偏离的表现一般。12V表现不错，最高不超过2%%。但是5V和3.3V的调压控制也不错，在2%%左右。从排名来看，成绩也还也还算理想。
23/29

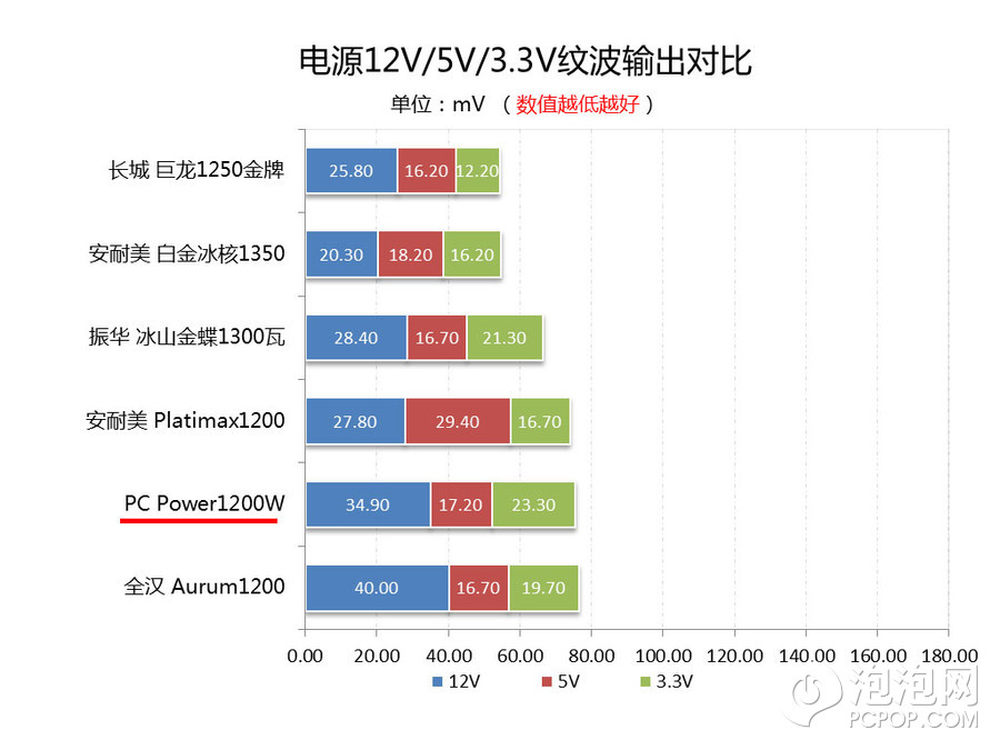

电源12V纹波抑制效果相当不错，Intel规范中要求12V不得超过120mV，而在测试的成绩为35mV左右。而5V和3.3V纹波抑制，也很算不错。另外，我们也测试了电源950W状态下的12V保持时间。Intel ATX12V规范要求满负载输出下保持时间不低于16ms。
24/29

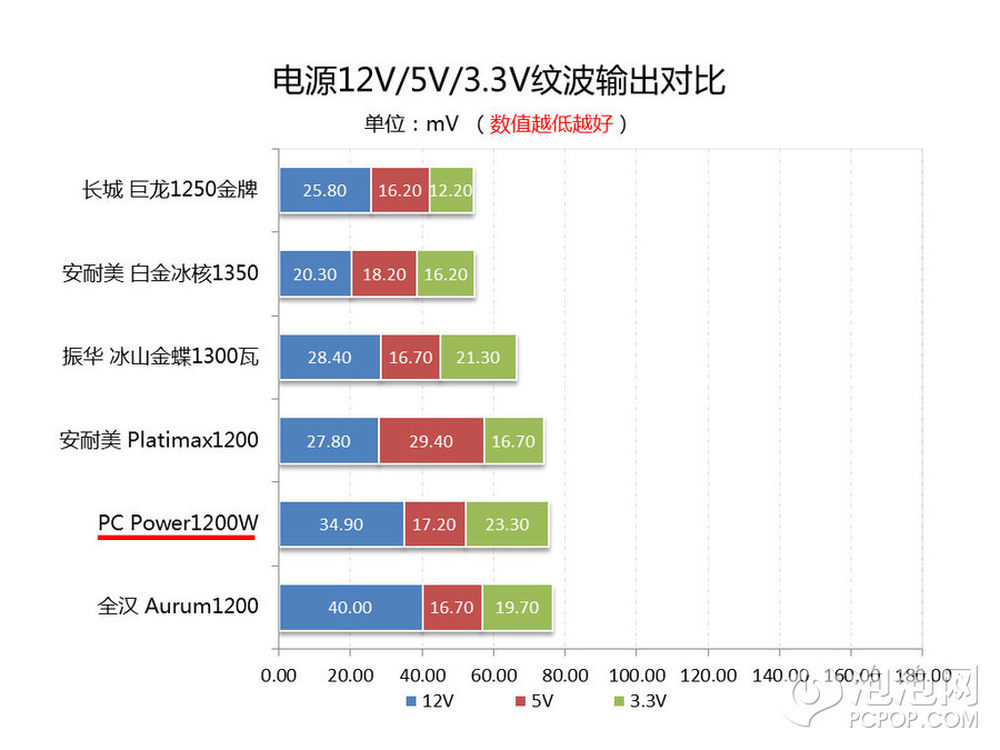

电源12V纹波抑制效果相当不错，Intel规范中要求12V不得超过120mV，而在测试的成绩为20mV左右。而5V和3.3V纹波抑制，也很算不错。
25/29

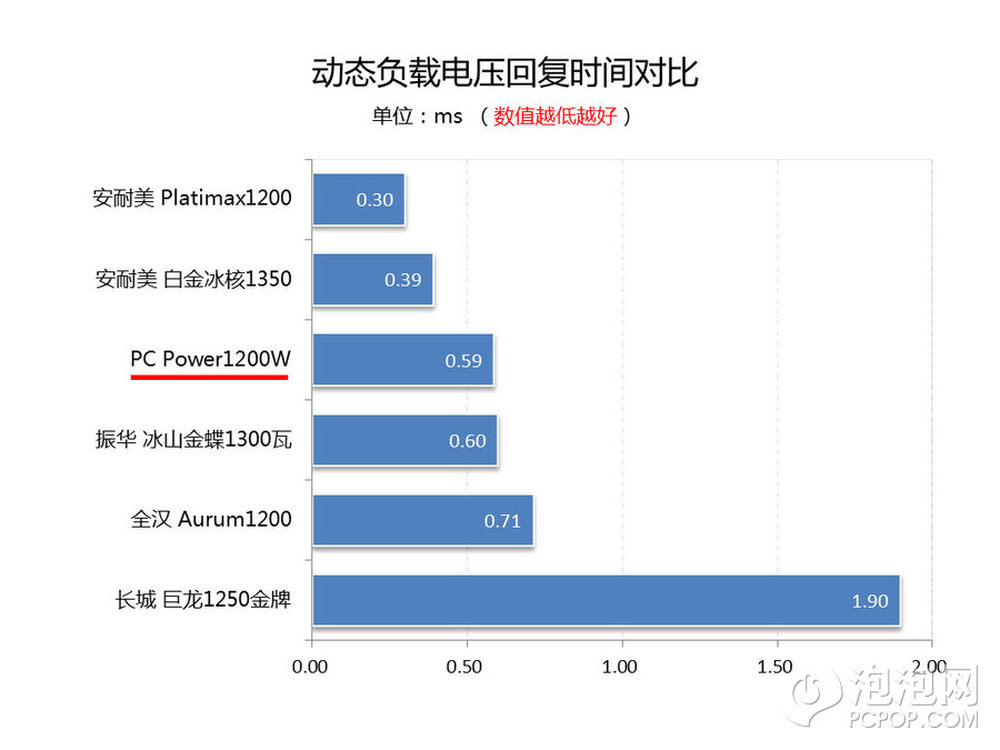

对于一款电源来说，静态测试是远远不够的，因为在实际使用中，我们的电源不可能会“四平八稳”的状态下，缓慢提升或者下降电力的负荷，而往往都在不同负载下来回切换。比如，两款大功率显卡在进行不同画面计算（复杂与简单）时，在我们瞬间从游戏中切回桌面时（或者切回游戏），都会让电源瞬间进行负载变化。如果电源质量较差，则会出现宕机。所以我们下面来看看，电源动态测试的成绩。

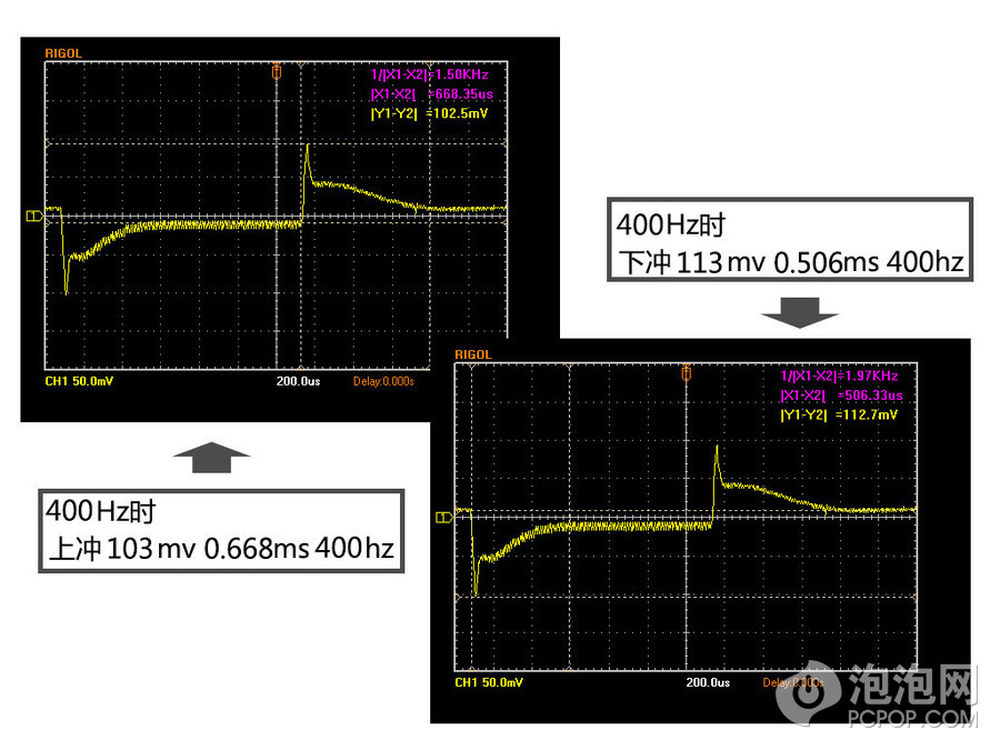

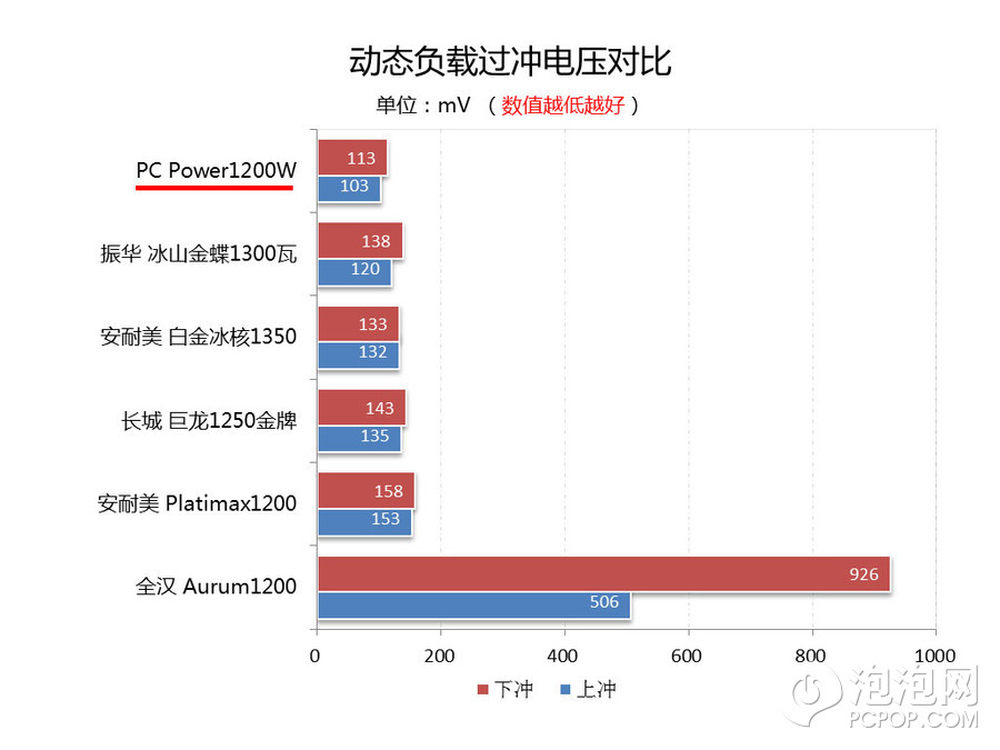

在动态测试中，我们将电源在0.02KHz至10KHz频率进行调整，而通过测试我们发现，在超过1200Hz之后纹波波型已经无法辨别。动态反应的速度很快，负载变化会带来较大过冲电压，但稳定性上非常好。
26/29
对于一款电源来说，静态测试是远远不够的，因为在实际使用中，我们的电源不可能会“四平八稳”的状态下，缓慢提升或者下降电力的负荷，而往往都在不同负载下来回切换。比如，两款大功率显卡在进行不同画面计算（复杂与简单）时，在我们瞬间从游戏中切回桌面时（或者切回游戏），都会让电源瞬间进行负载变化。如果电源质量较差，则会出现宕机。所以我们下面来看看，电源动态测试的成绩。
在动态测试中，我们将电源在0.02KHz至10KHz频率进行调整，而通过测试我们发现，在超过1200Hz之后纹波波型已经无法辨别。动态反应的速度很快，负载变化会带来较大过冲电压，但稳定性上非常好。
27/29
在动态测试中，我们将电源在0.02KHz至10KHz频率进行调整，而通过测试我们发现，在超过1200Hz之后纹波波型已经无法辨别。动态反应的速度很快，负载变化会带来较大过冲电压，但稳定性上非常好。
28/29

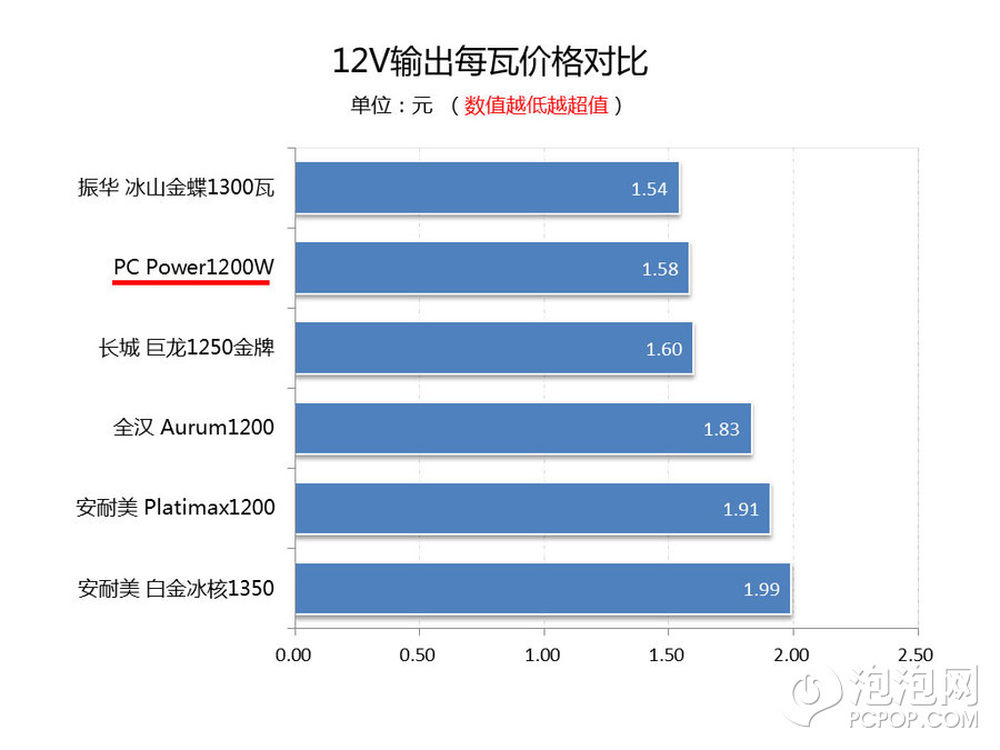

在12V输出能力性价比虽强。目前中国大陆还没有正式销售，不过美国新蛋已经开卖，售价元的售价，估计为299.99美元，约合RMB1890元左右。
29/29

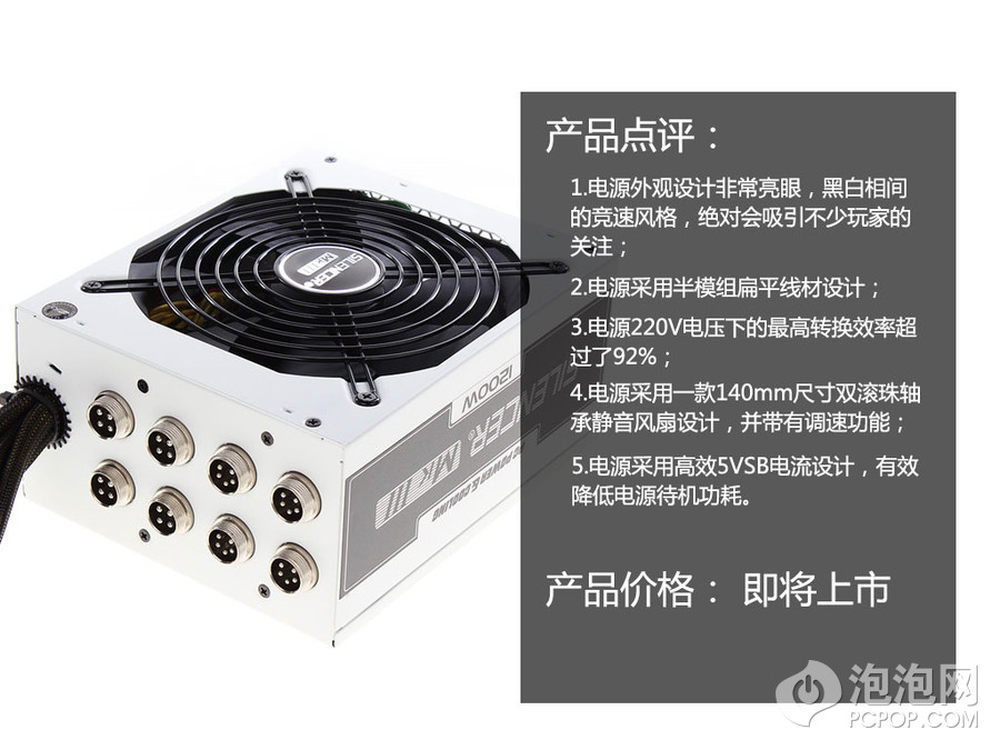

OCZ子公司PC POWER & COOLING这款SILENCER MkIII 1200W电源，航空模组接头与排线式扩充线材设计，相当到位。并且电源通过了80Plus白金牌认证，不过电源仍是在在50%%负载时才会有最好的转换效率，因此一个平台的经常耗电量如果能刚好在PSU的50%%负载左右，才能有最佳的节能效果。并且电源拥有7年质保服务，也相当不错。
