半模组高效率 龙影X系列520W电源评测
1/22
泡泡网电源频道10月22日 一直被高端DIY玩家和游戏玩家所推崇的模组化电源，因为其所具备的模组特色及理线优势，让普通高瓦数电源也花容失色。但是其高高在上的价格，也总是与普通玩家保持一定的距离。近日，酷冷至尊推出龙影X半模组电源，让模组化电源更贴近玩家。
龙影X系列模组电源产品包括420W/520W/620W三个型号，外观采用全黑喷漆设计，高贵典雅，耐腐蚀能力及环境适应力强。龙影X系列采用实标瓦数，主动式PFC设计，达到85%%典型负载的铜牌转换效能，功效强劲。支持最新的Intel标准ATX 12V 2.3版，完全符合环保电源设计，并且通过欧盟RoHS认证；符合中国强制3C认证规范。而今天我们给大家介绍的就是其中的520W这一款，下面就让我们来详细的看一看吧。
2/22

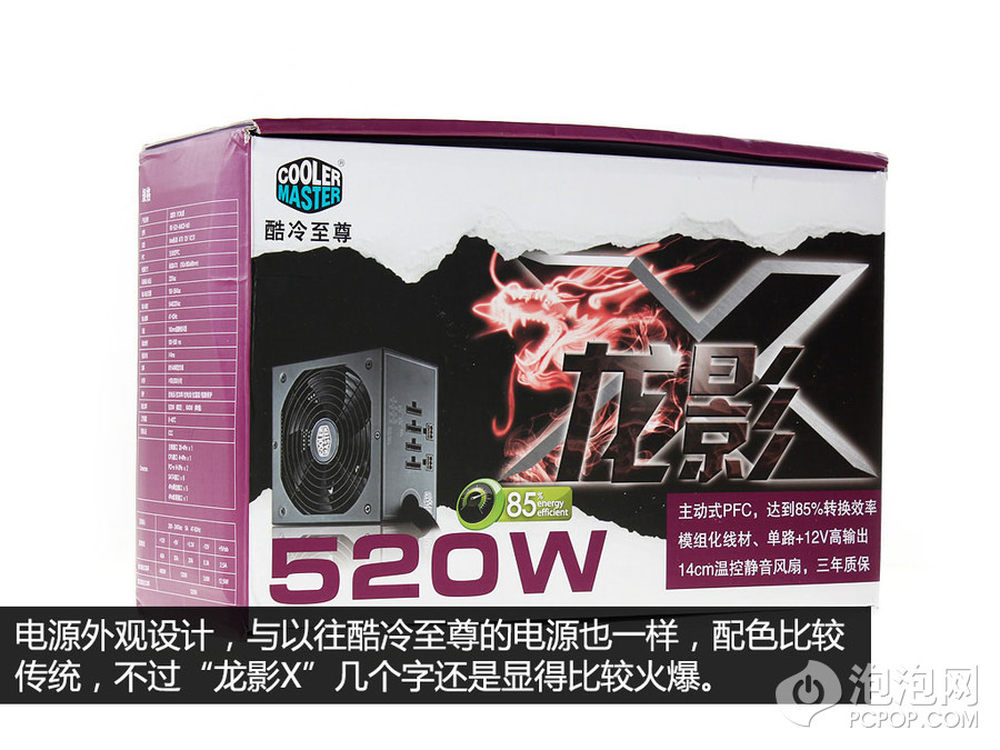

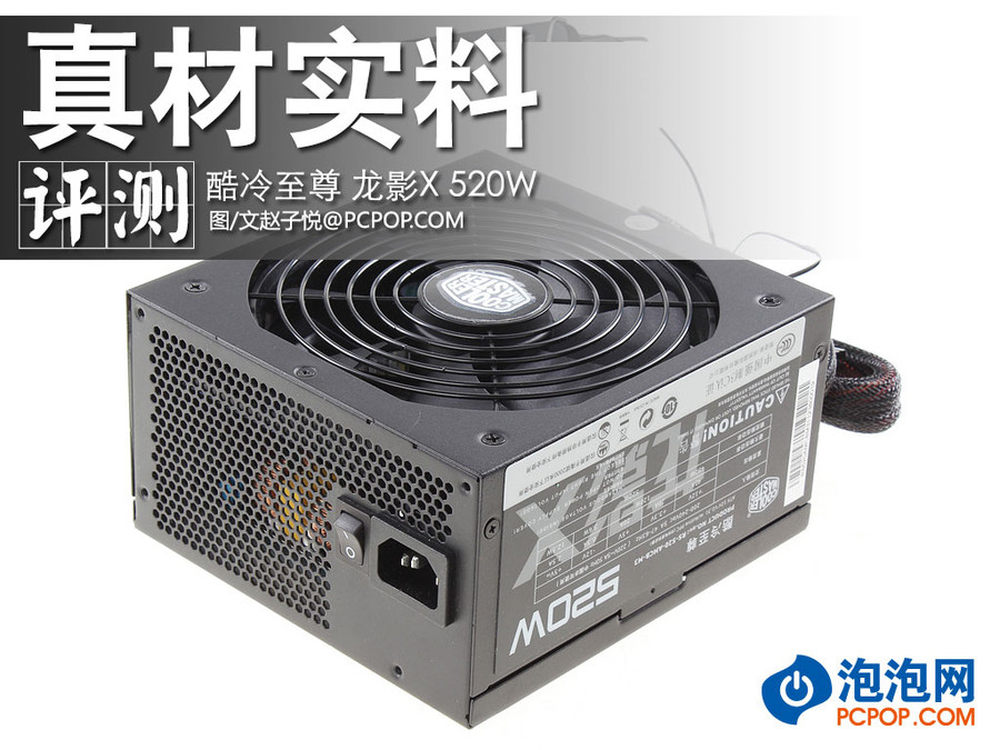

电源外观设计，与以往酷冷至尊的电源也一样，配色比较传统，不过“龙影X”几个字还是显得比较火爆。
3/22

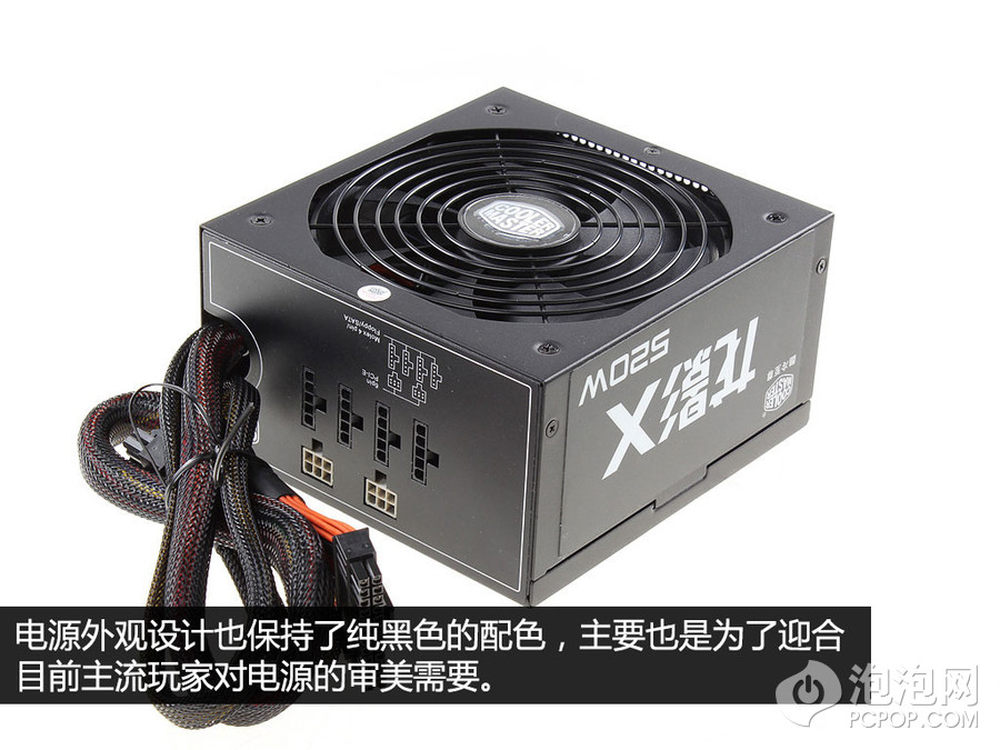

电源外观设计也不比较简朴，黑色的喷漆，主要也是为了迎合目前主流玩家对电源的审美需要，另外电源140mm风扇。
4/22

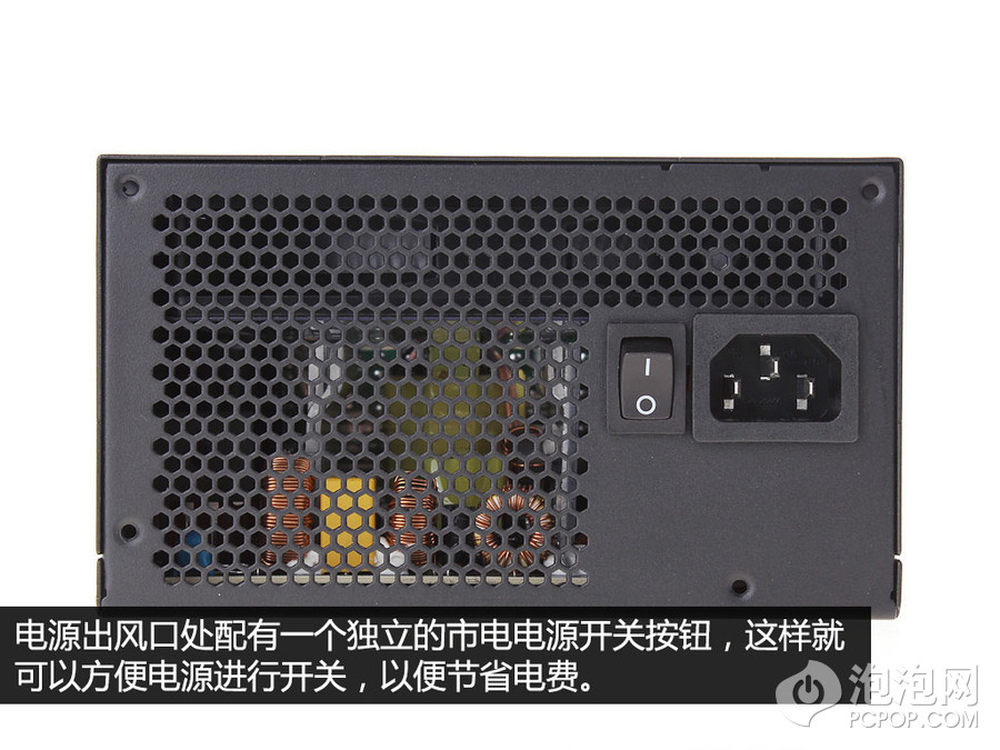

电源出风口设计有一个独立开关。其作用可以直接关闭和开启电源，并且也可轻松实现待机零功耗的效果。这款电源也有这样的设计。
5/22

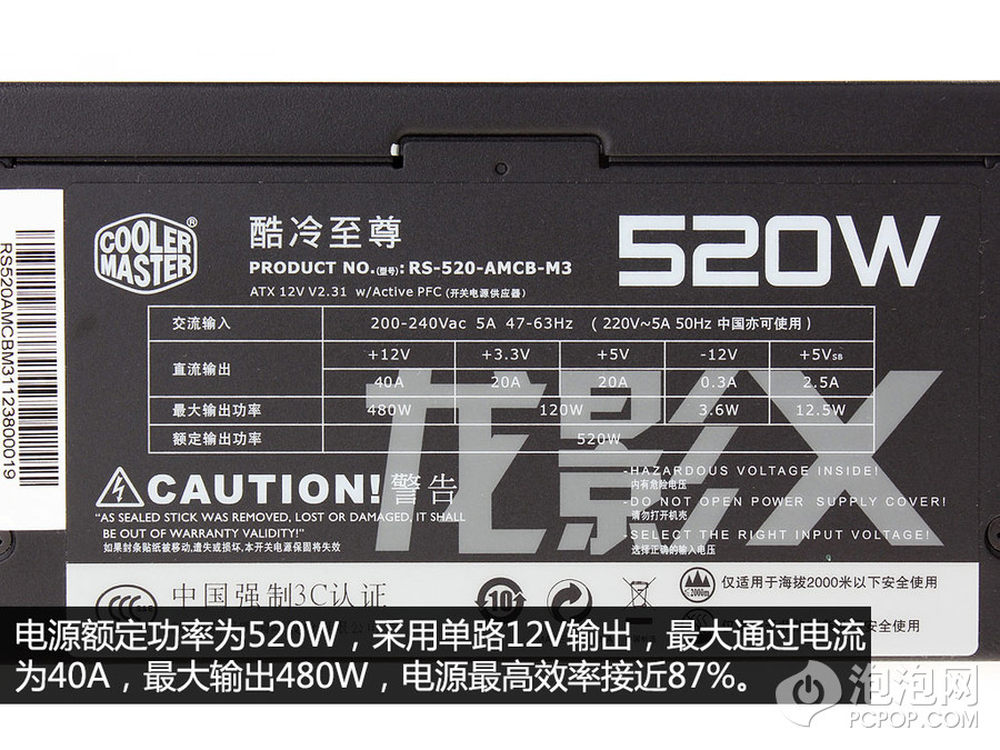

电源额定功率为520W，采用单路12V输出，最大通过电流为40A，最大输出480W，电源最高效率接近87%%。
6/22

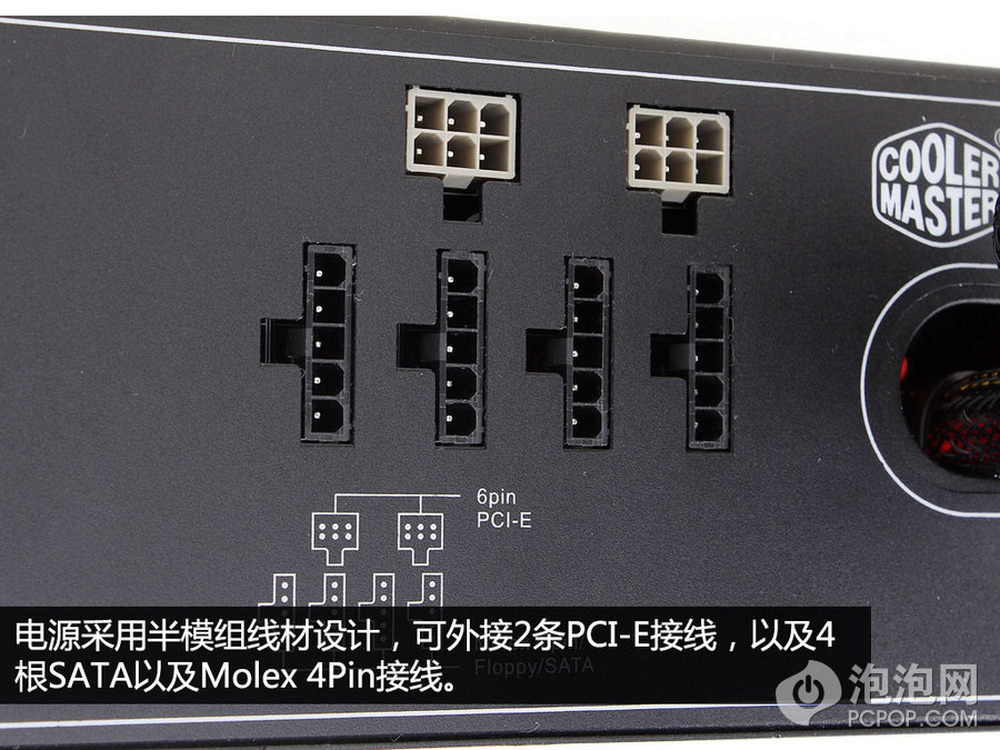

电源采用半模组线材设计，可外接2条PCI-E接线，以及4根SATA以及Molex 4Pin接线。并且线材采用扁线设计，更利于机箱背线。
7/22

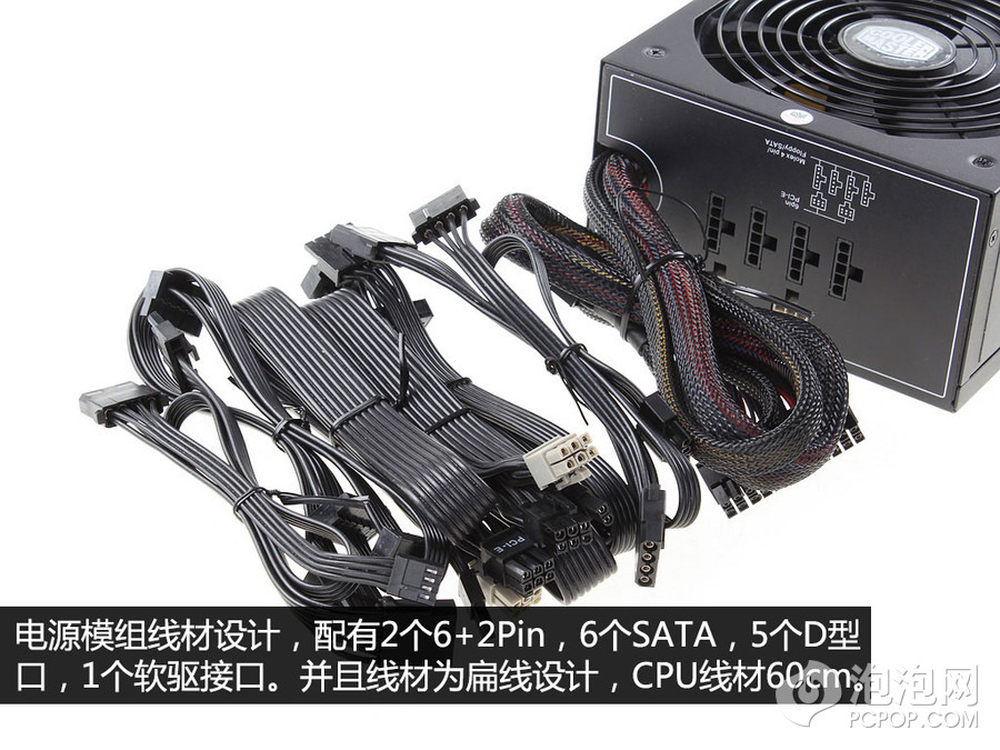

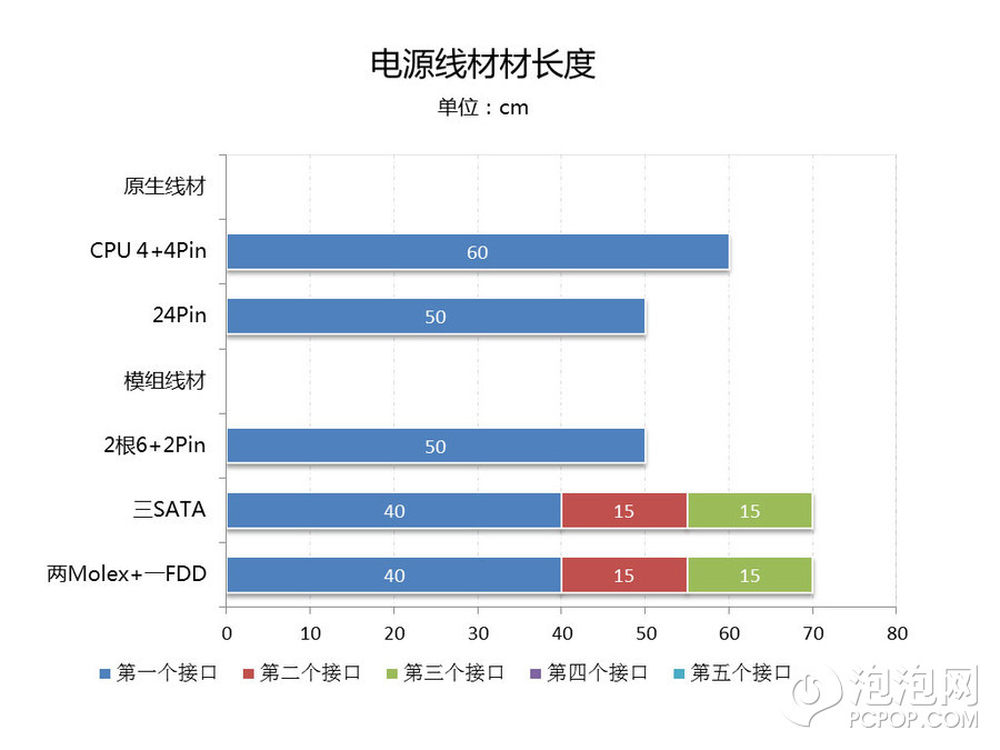

电源模组线材设计，配有2个6 2Pin，6个SATA，5个D型口，1个软驱接口。并且线材为扁线设计，CPU线材60cm。
8/22
电源模组线材设计，配有2个6 2Pin，6个SATA，5个D型口，1个软驱接口。并且线材为扁线设计，CPU线材60cm。
9/22

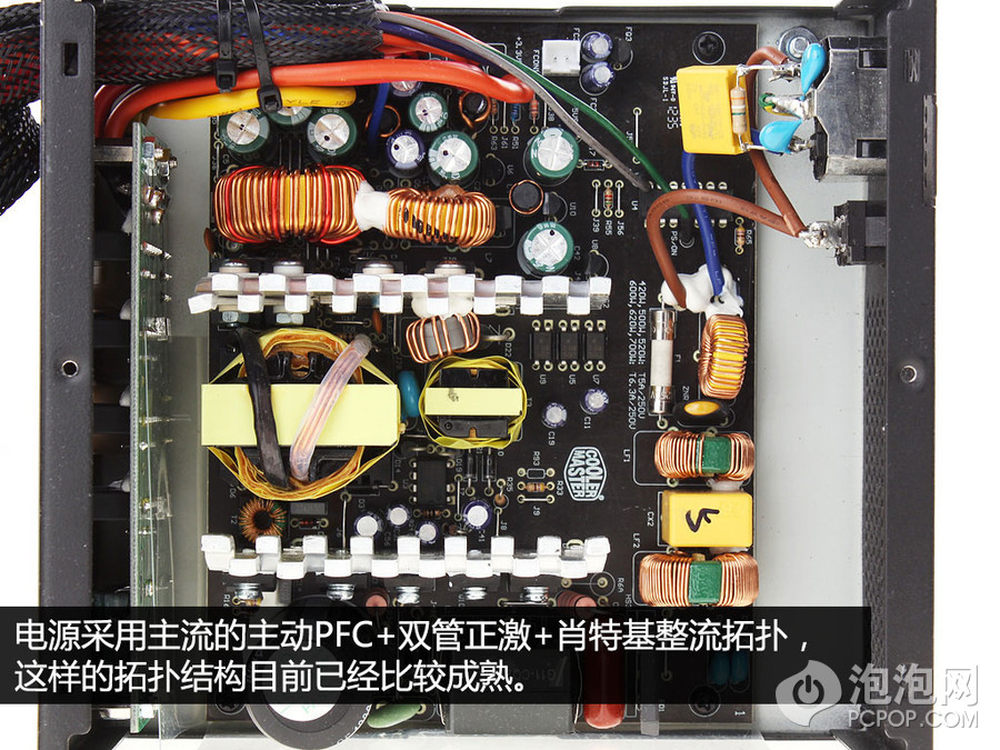

电源采用主动PFC 双管正激 PWM 肖特基整流拓扑结构，这也是目前比较主流的拓扑结构。
10/22

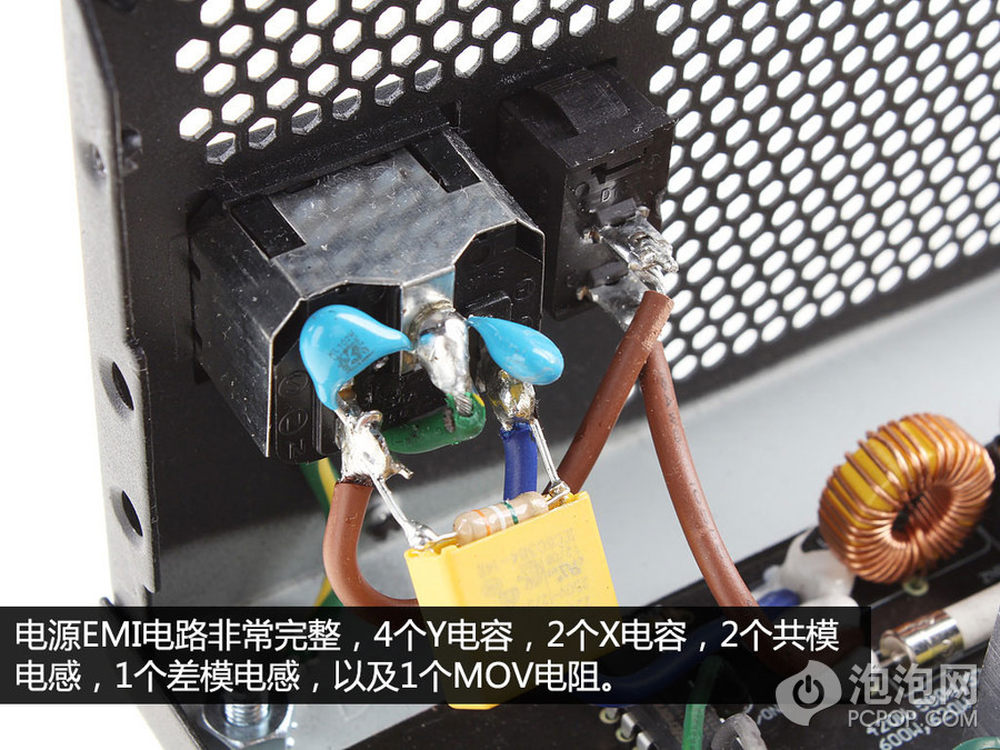

电源EMI电路非常完整，4个Y电容，2个X电容，2个共模电感，一个差模电感，以及一个MOV热敏电阻。
11/22

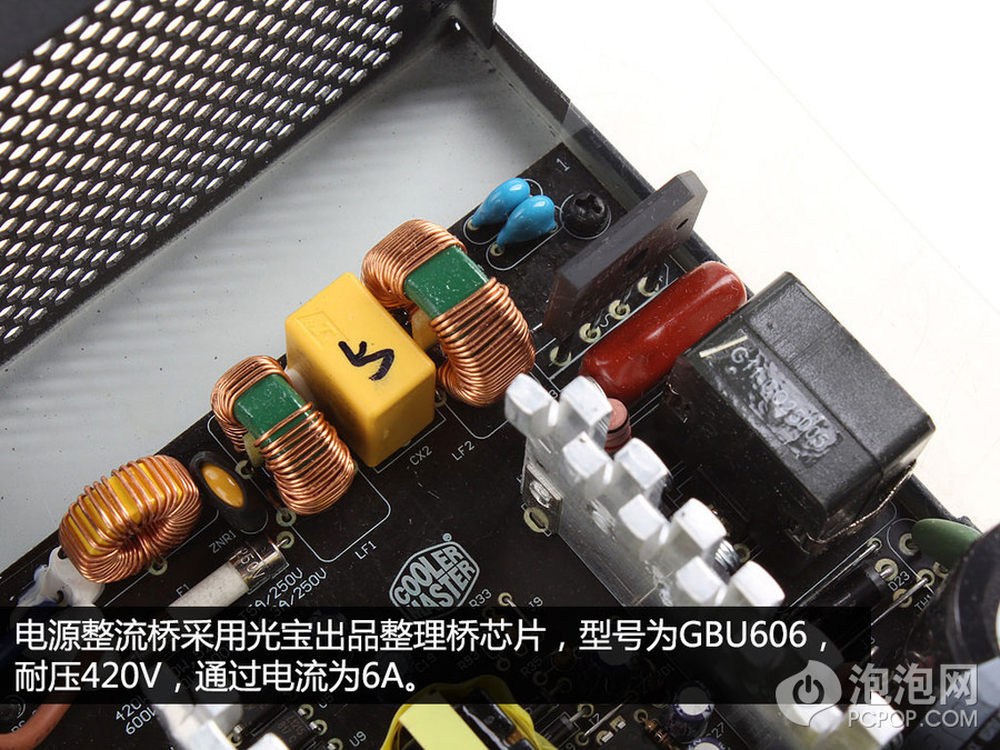

电源整理桥为光宝出品，型号为GBU606。耐压420V，在没有散热片时，最大通过电流为6A左右。
12/22

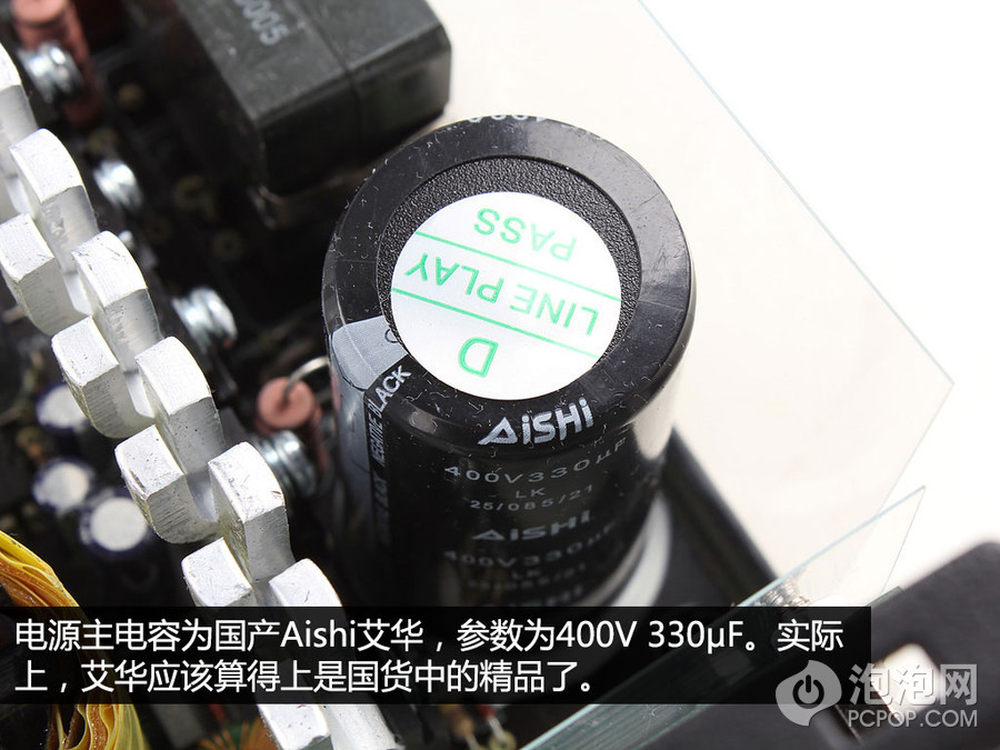

电源主电容为国产Aishi艾华，参数为400V 330μF。实际上，艾华应该算得上是国货中的精品了。台达、海尔、海信、格力、美的、富士康、台合、冠捷都是艾华的合作伙伴。
13/22

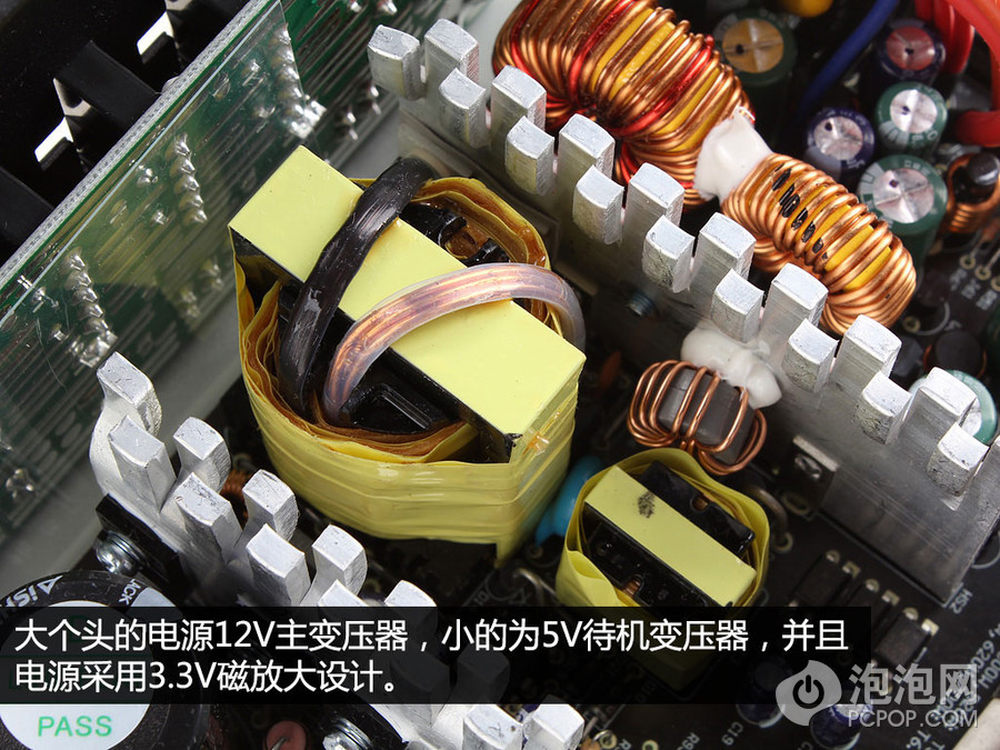

电源采用3.3V磁放大设计，另外电源5VSB变压器滤波MOSFET管，独立贴在散热片上。
14/22

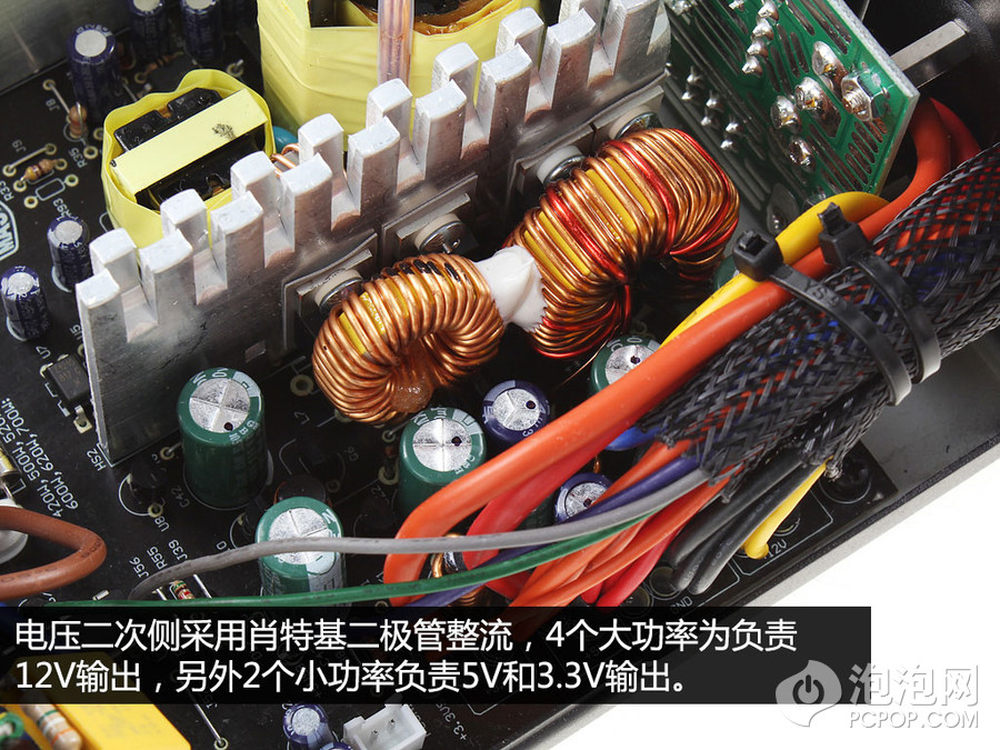

电压二次侧采用肖特基二极管整流，4个大功率为负责12V输出，另外两个小功率负责5V和3.3V输出。
15/22

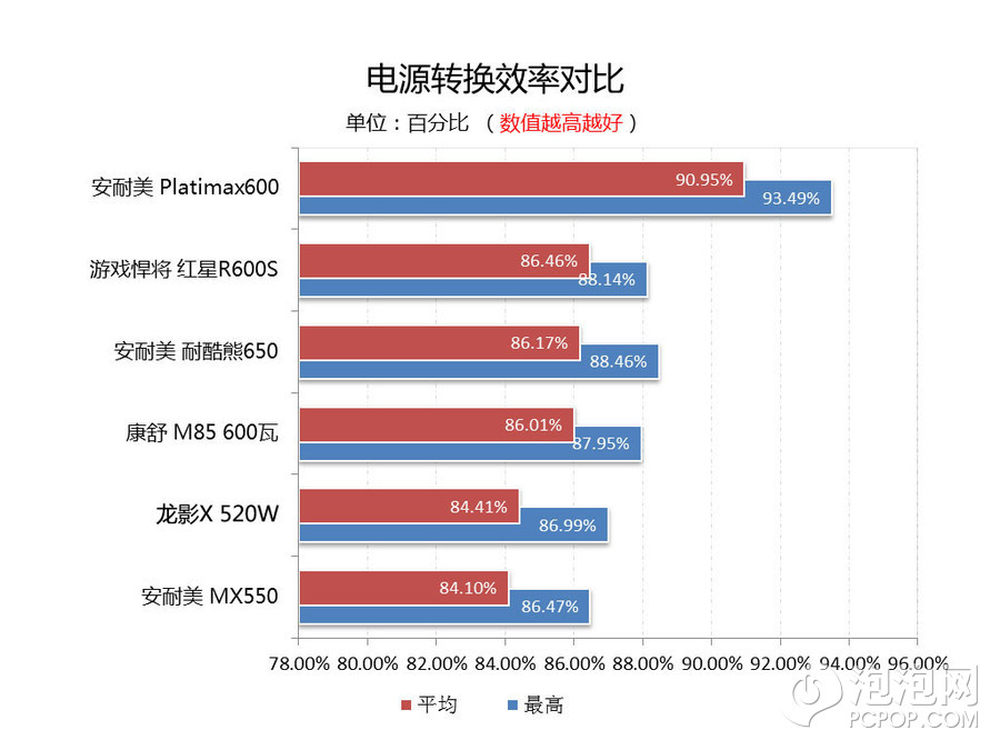

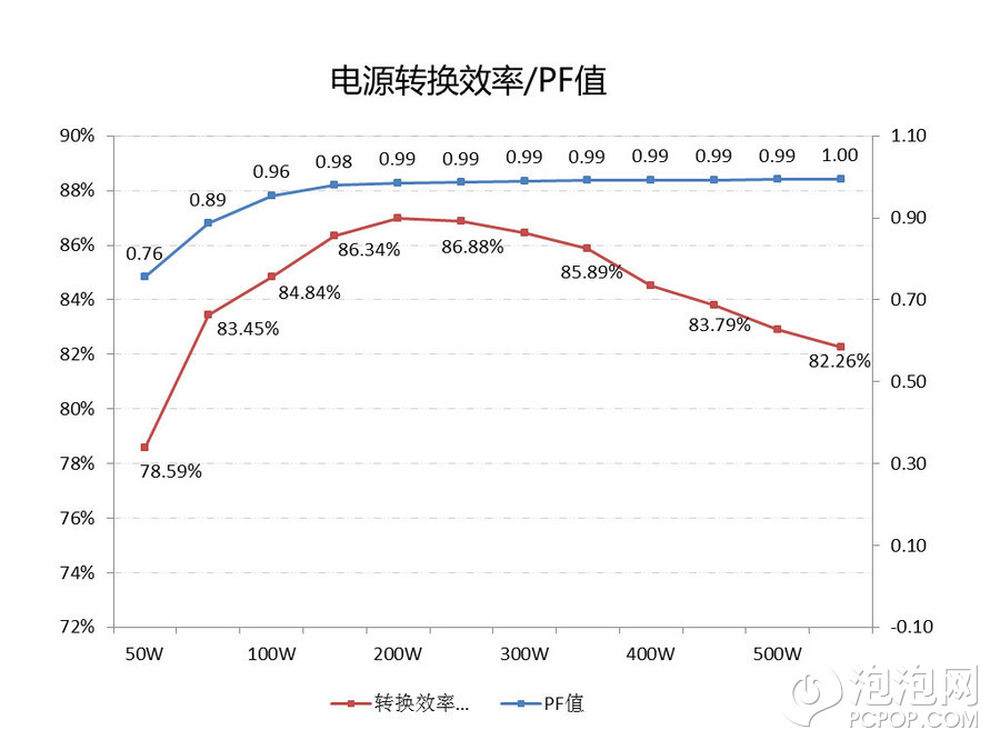

从效率成绩来看，曲线起伏较大，不过在典型负载下，电源的转换效率达到了最高点的87%%左右，当然，对于一款普及型电源来说，我们不能要求太多，足够实用即可。
16/22
从效率成绩来看，曲线起伏较大，不过在典型负载下，电源的转换效率达到了最高点的87%%左右，当然，对于一款普及型电源来说，我们不能要求太多，足够实用即可。
17/22

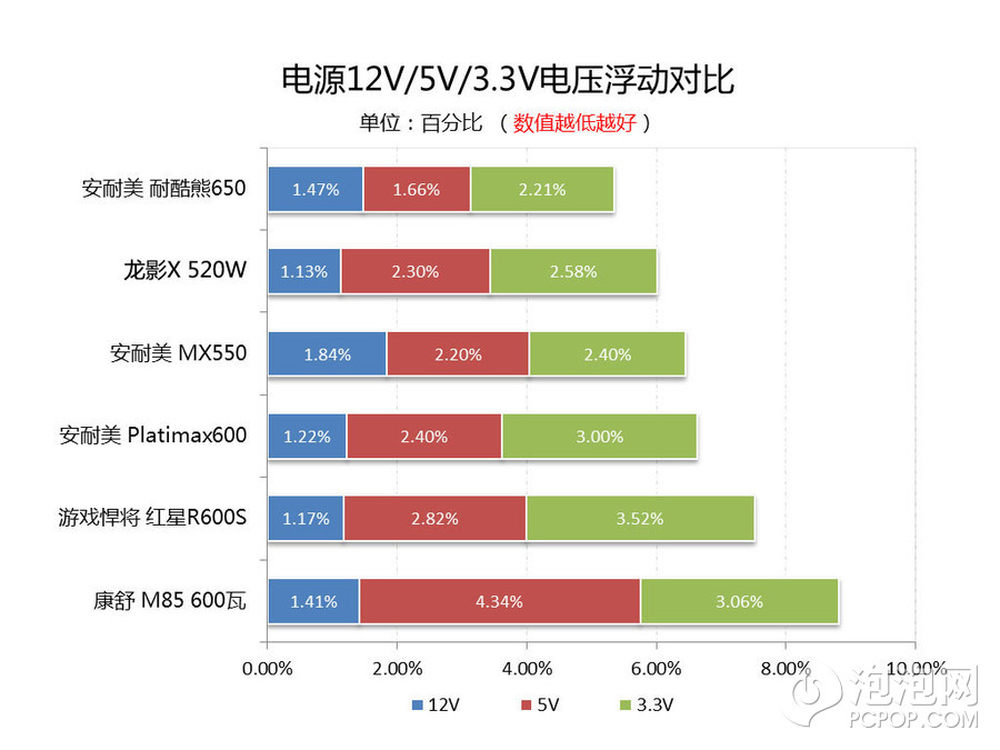

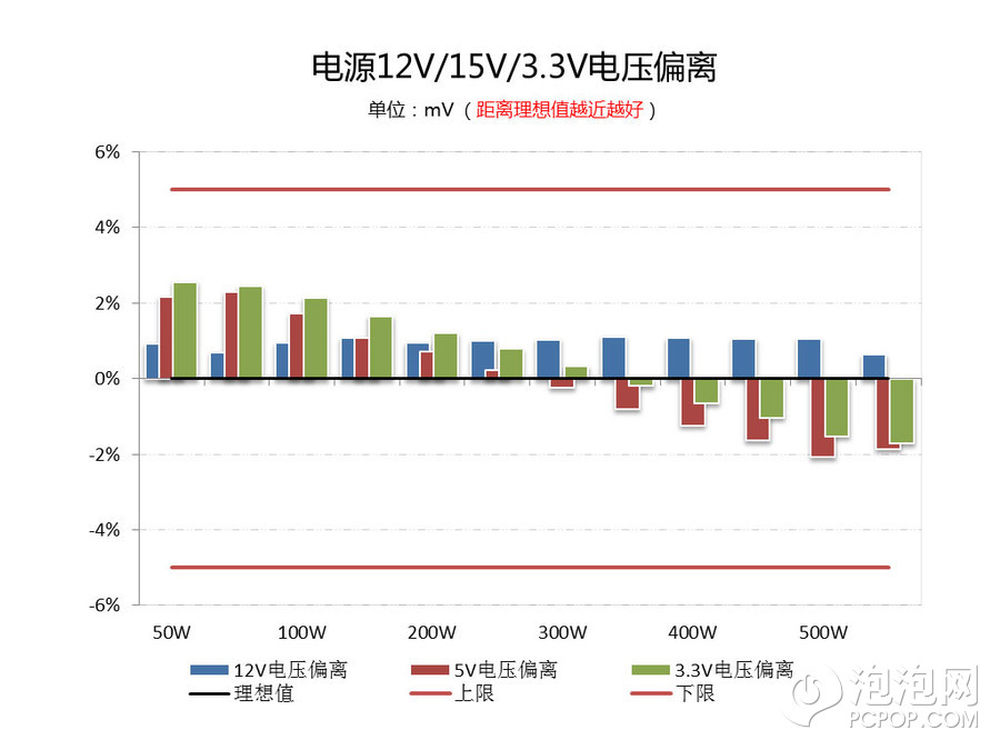

电源的电压浮动，也就是所谓的电压偏离的表现一般。12V表现不错，最高不超过2%%。但是5V和3.3V的调压控制也不错，在3%%左右。从排名来看，成绩也还也还算理想。
18/22
电源的电压浮动，也就是所谓的电压偏离的表现一般。12V表现不错，最高不超过2%%。但是5V和3.3V的调压控制也不错，在3%%左右。从排名来看，成绩也还也还算理想。
19/22

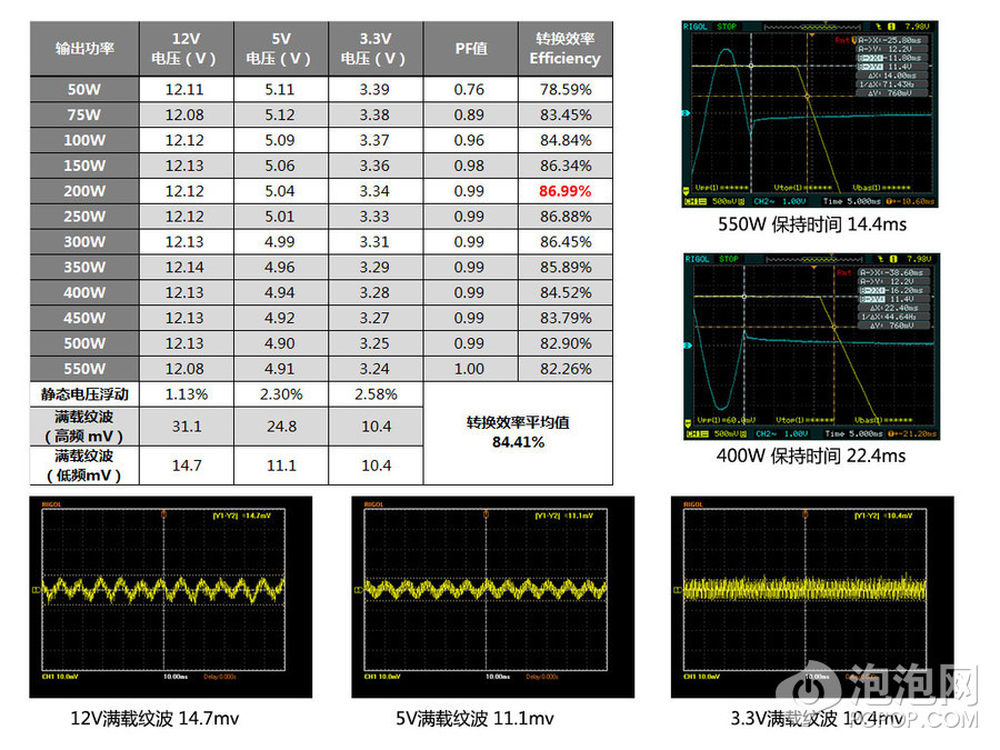

电源12V纹波抑制效果一般，Intel规范中要求12V不得超过120mV，而在测试的成绩为14.7mV。而5V和3.3V纹波抑制，也相当不错。
另外，我们也测试了电源500W和650W状态下的12V保持时间。Intel ATX12V规范要求满负载输出下保持时间不低于16ms。
20/22
电源12V纹波抑制效果一般，Intel规范中要求12V不得超过120mV，而在测试的成绩为14.7mV。而5V和3.3V纹波抑制，也相当不错。
另外，我们也测试了电源500W和650W状态下的12V保持时间。Intel ATX12V规范要求满负载输出下保持时间不低于16ms。
21/22

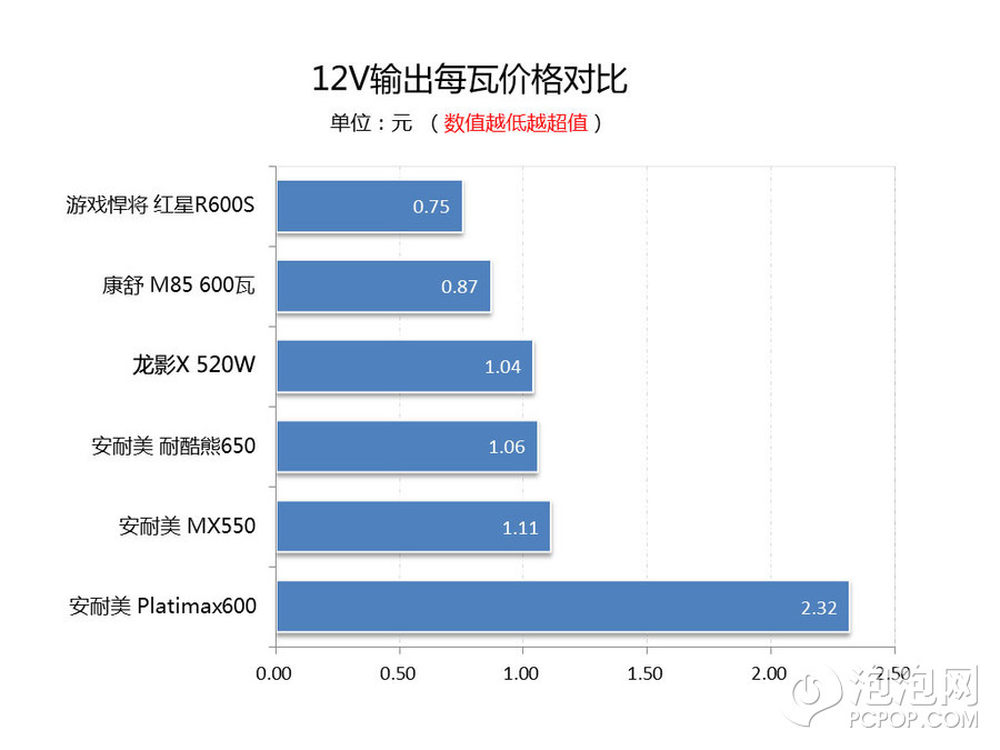

在12V输出能力性价比，这款酷冷至尊龙影X 520W电源，也算不错。虽然并不是效率最高的一个，但是具有不错的性价比。
22/22

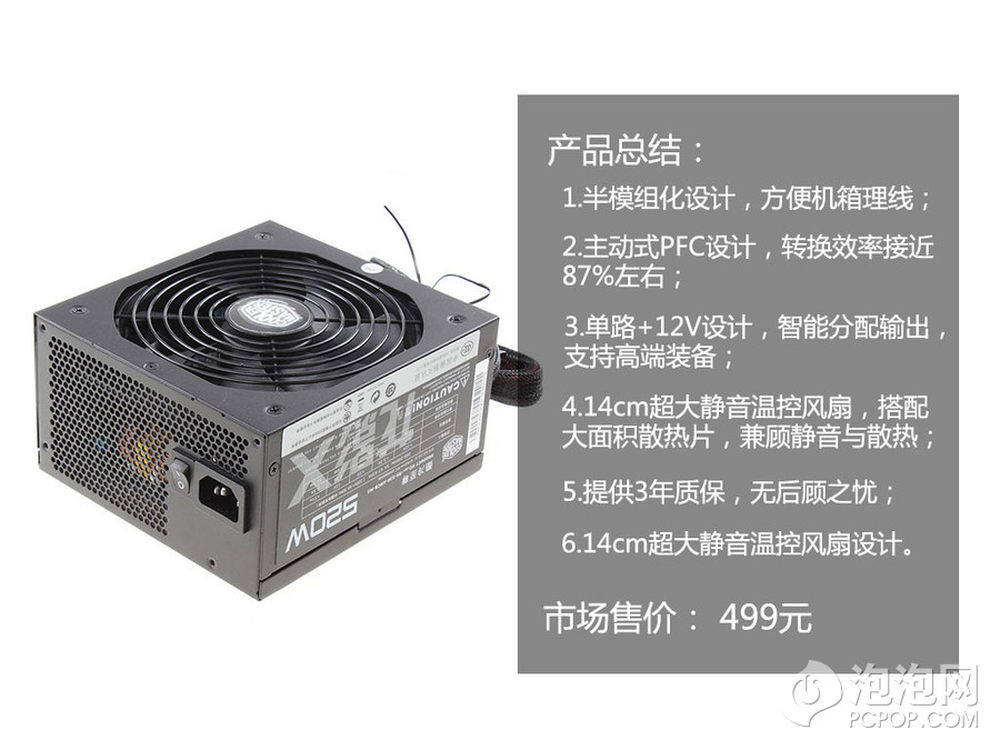

这款龙影X系列520W电源，采用半模组化设计，按需使用线材，避免影响机箱风道；主动式PFC，最高转换效率接近87%%；单路 12V设计，智能分配输出，中高端显卡；使用超长扁线设计，抗电磁干扰能力强，更好支持机箱理线；14cm超大静音温控风扇，搭配大面积散热片，兼顾静音与散热；电源还提供3年质保，无后顾之忧。并且电源的性价比还是不错的，感兴趣的朋友不妨关注一下。
