超级易修理！2012款Mac mini完全拆解
1/37
10月23日苹果发布了一系列新品，这包括iPad、iMac、Mac mini等产品线，继Macbook PRO拆解后，著名拆解专家ifixit又给我们奉上了新款Mac mini的拆解，并给出了8分的易修理评价。
下面就让我们一窥内部究竟吧！
2/37
Mac mini外观一览，一如既往的方盒设计。
3/37
待拆解Mac mini硬件信息一览，2.5GHz Core i5双核处理器，4GB双通道DDR3 1600MHz内存，以及500GB HDD。
4/37

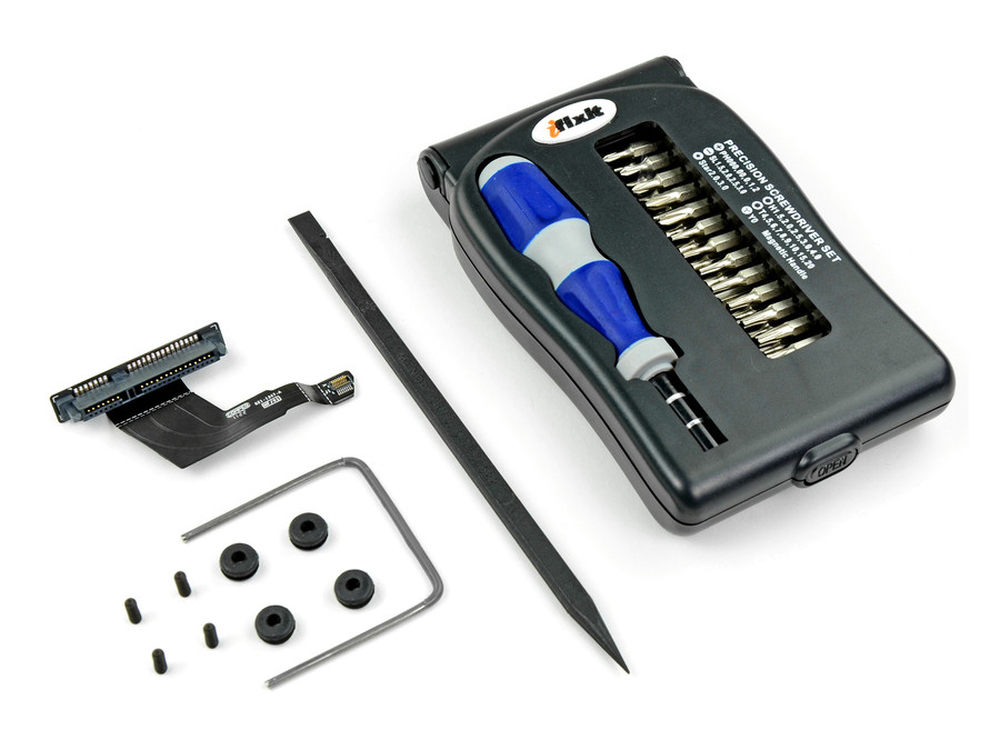

拆解工具一览。
5/37

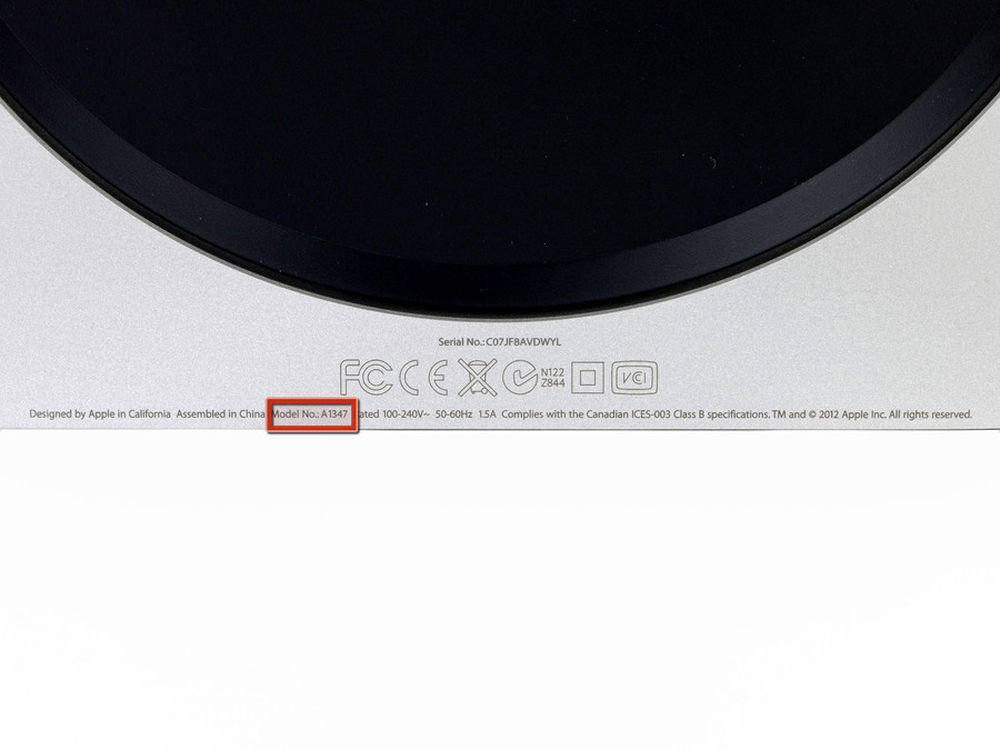

新款Mac mini产品型号为A1347。
6/37
IO接口非常丰富，包括4个USB 3.0接口、1个IEEE 1394接口、1个HDMI接口、1个ThunderBolt接口1和个SDXC卡读卡器。
7/37
首先揭开底部圆盖，可以看见内存和散热风扇，以及WiFi天线。
8/37

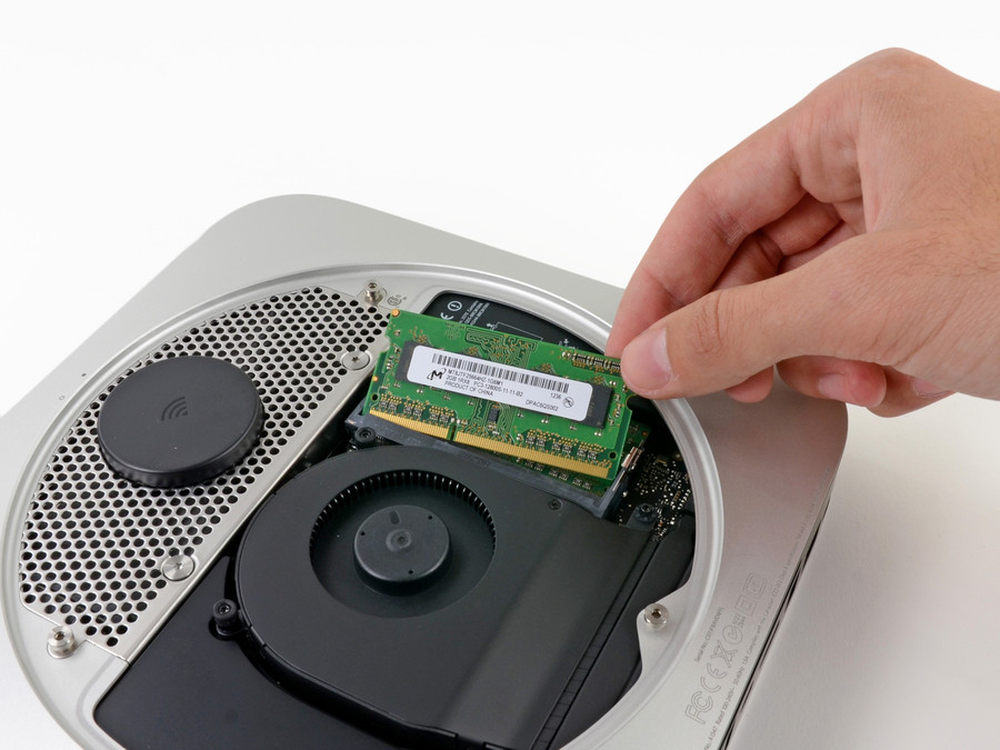

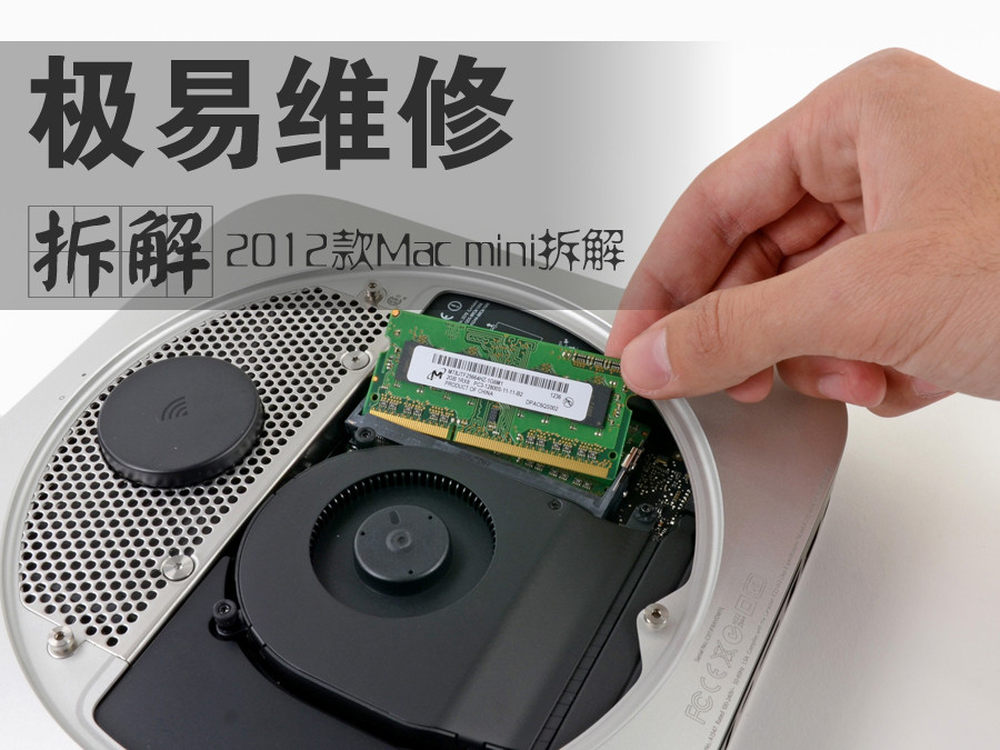

2个SO-DIMM内存插槽，用户可以随意升级内存。
9/37

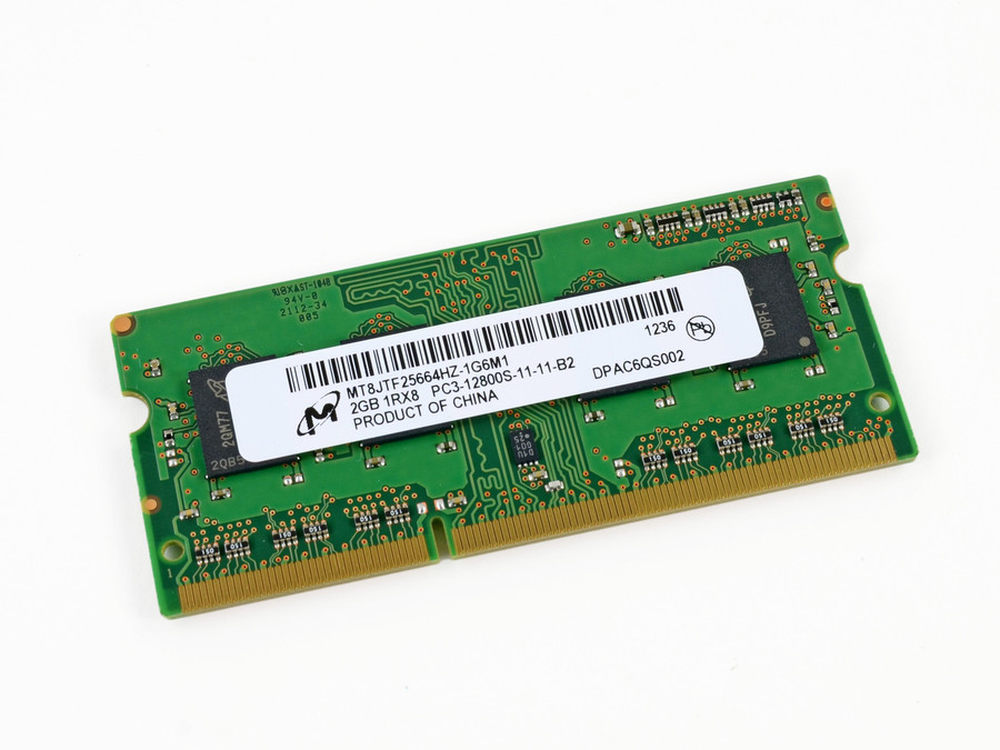

标配内存来自美光，2GBx2，内存频率为1600MHz，时序为11-11-11。
10/37

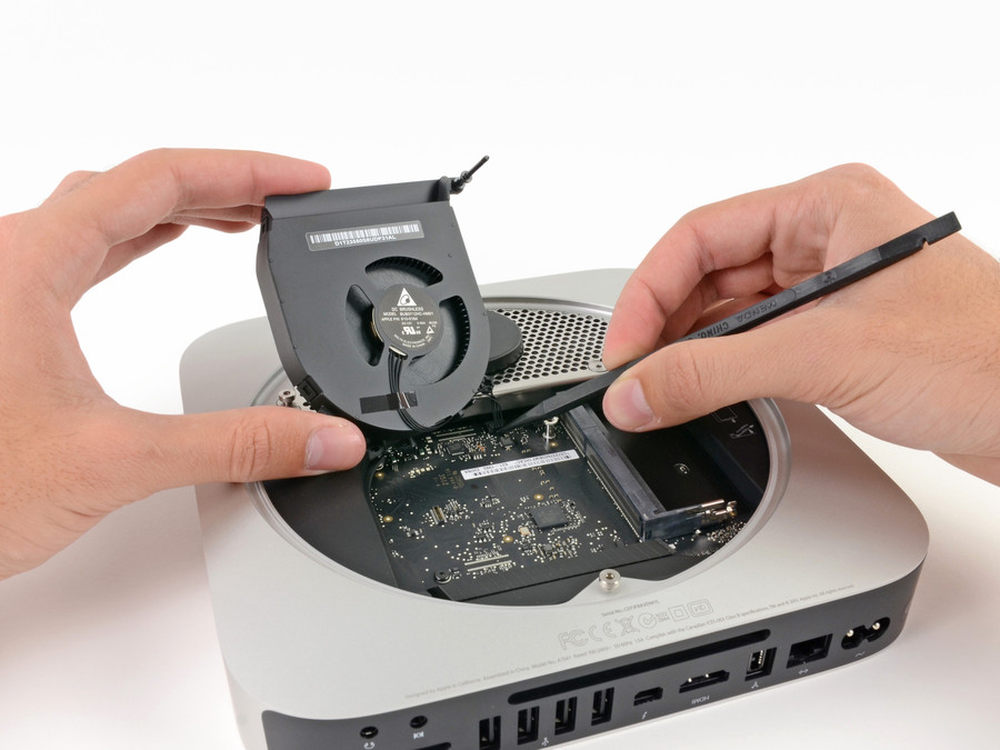

拆卸散热风扇。
11/37

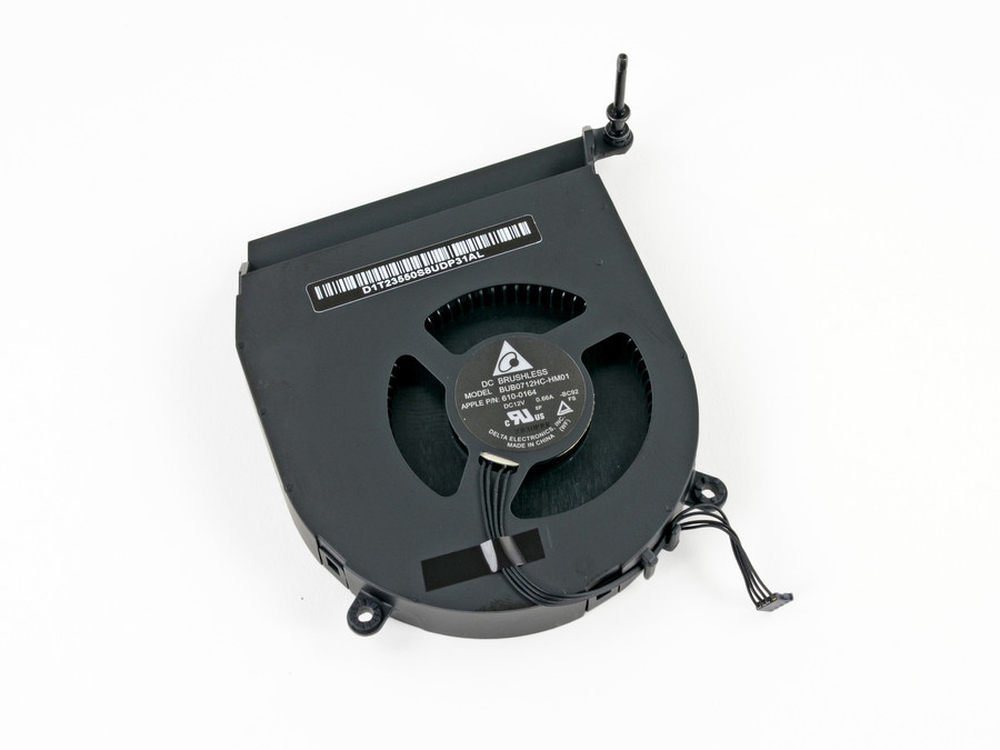

散热风扇背面。
12/37

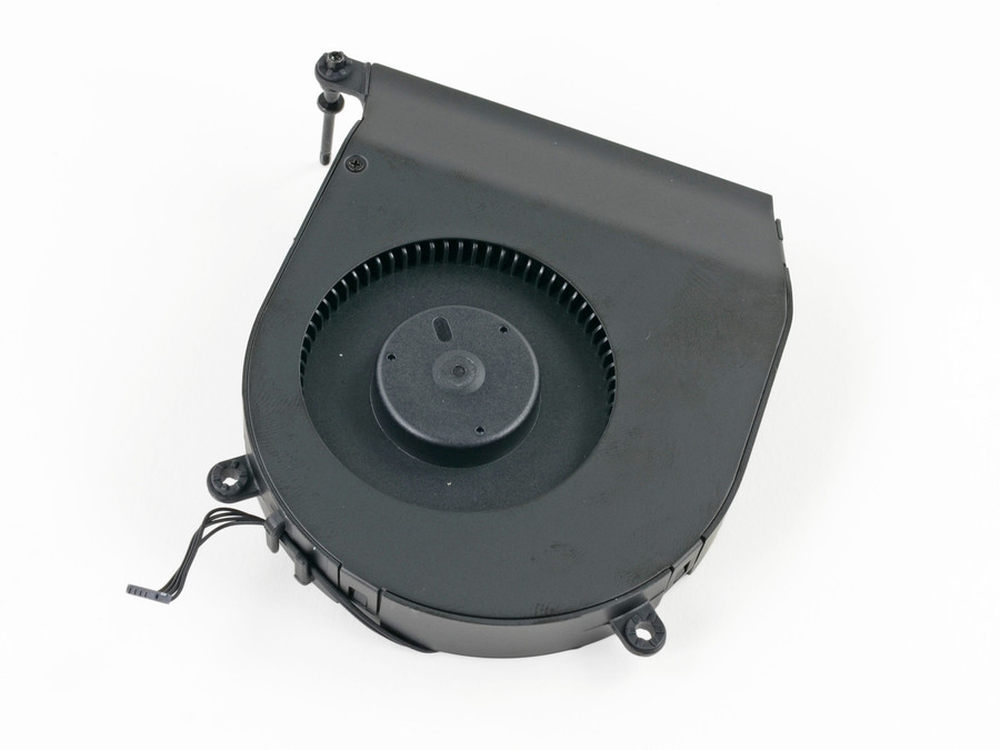

散热风扇正面。
13/37

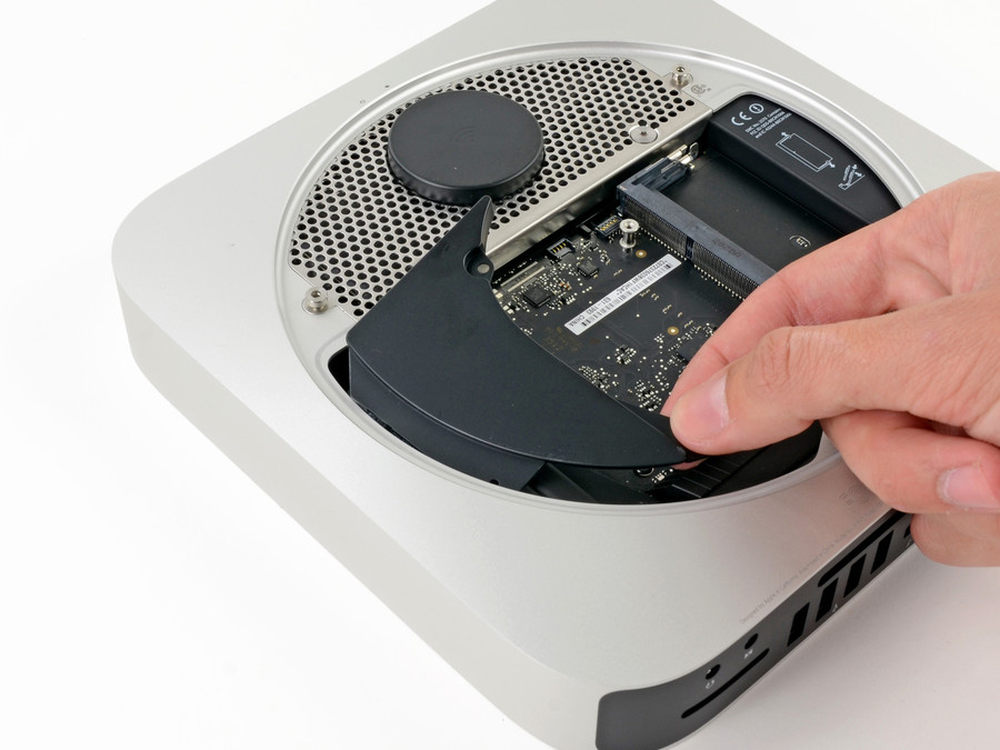

拆解散热安装风扇安装支架。
14/37

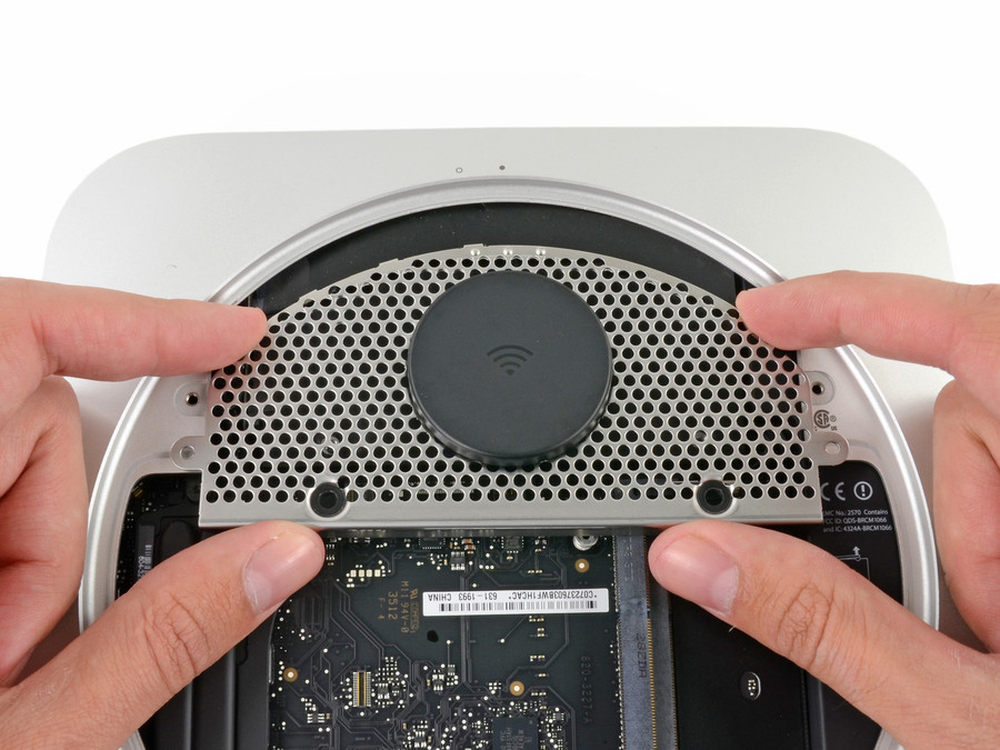

取下WiFi天线模块。
15/37

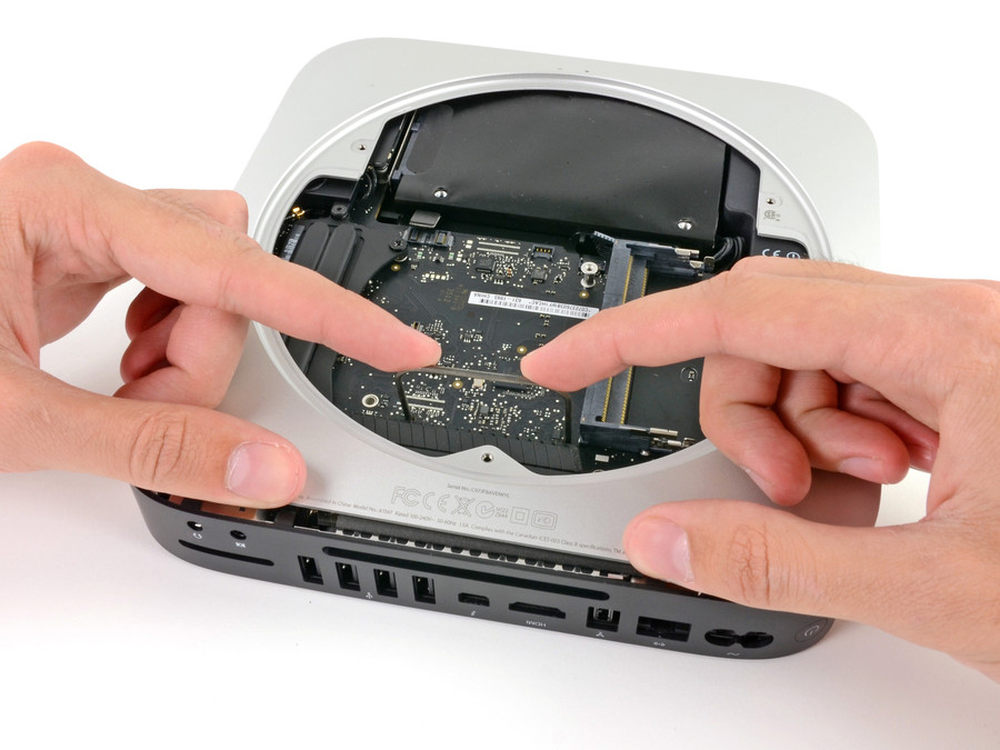

拆卸主板。
16/37

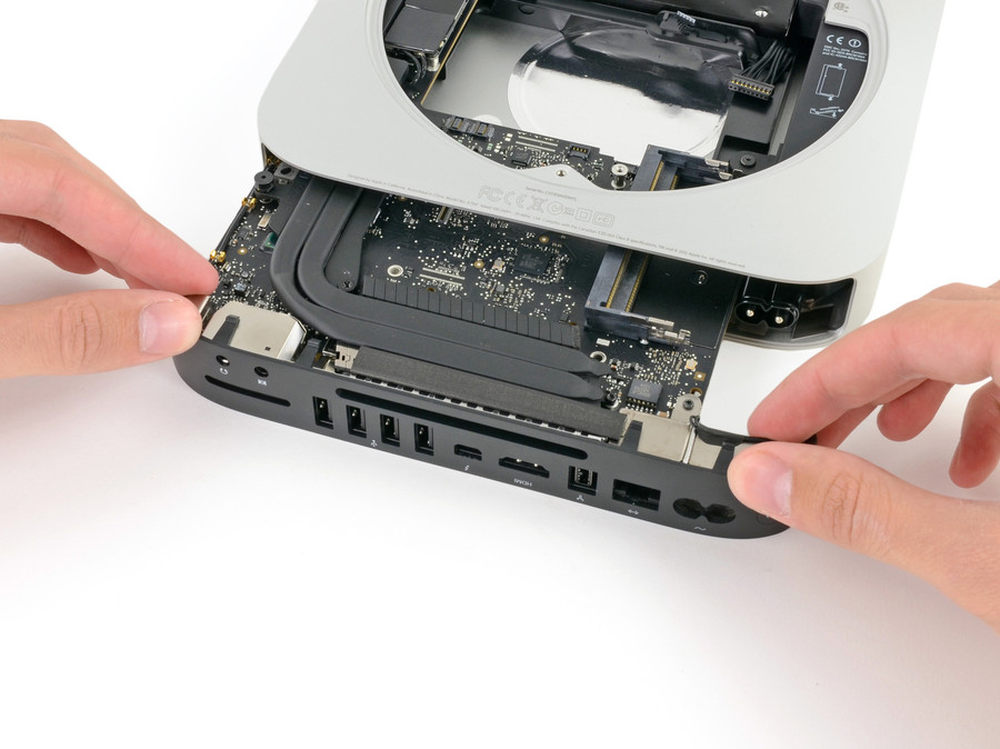

主板可以直接和盘托出了。
17/37

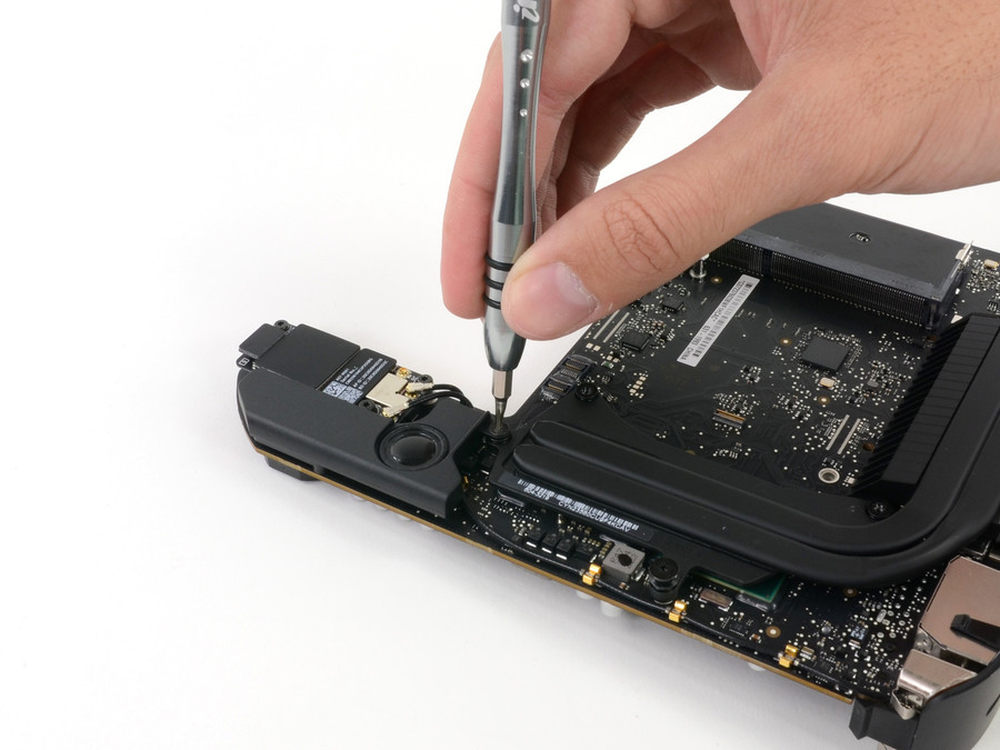

接下来就可以安心拆解主板了，首先卸下扬声器的螺丝。
18/37

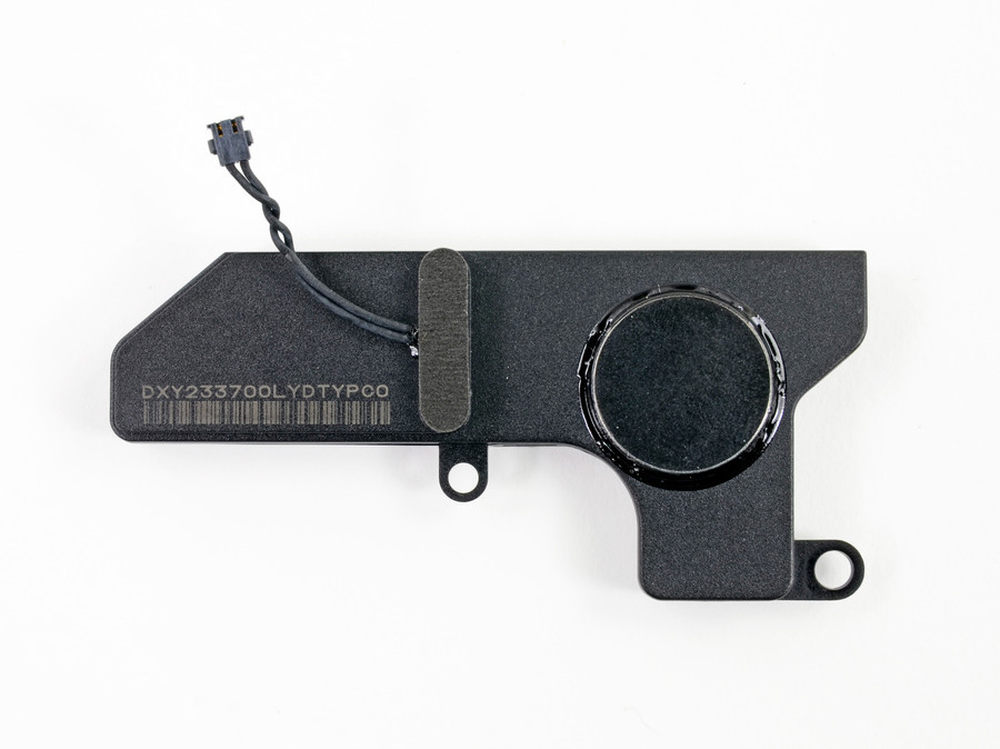

扬声器正面。
19/37
扬声器背面。
20/37

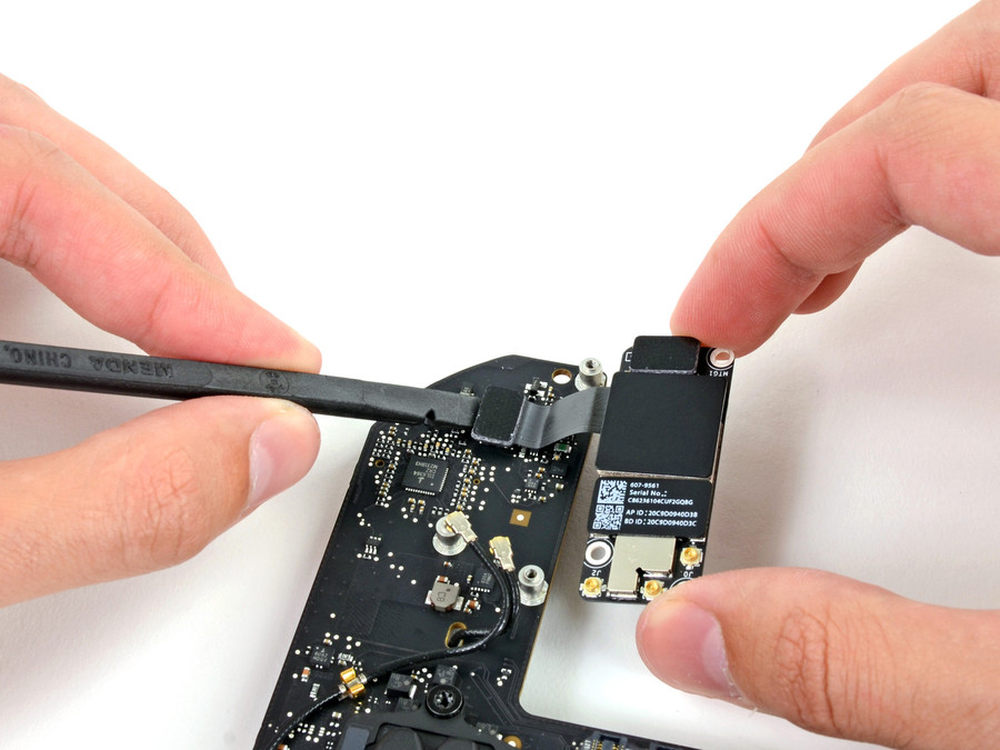

拆解WiFi模块。
21/37
WiFi模块正面。
22/37

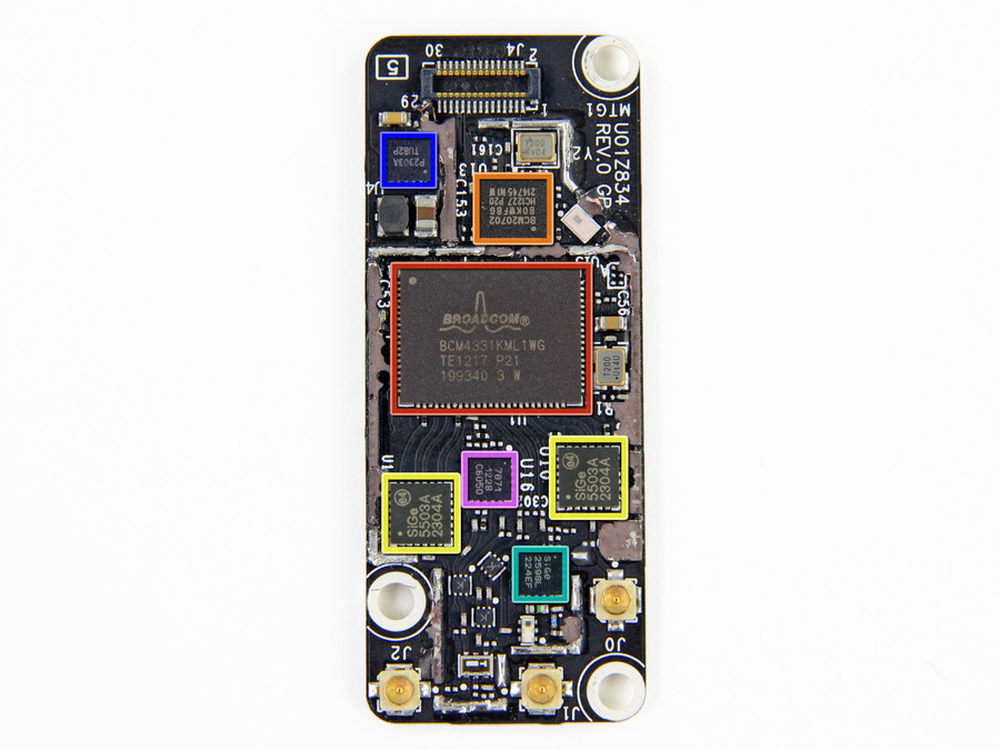

WiFi模块背面，采用了Broadcom的芯片方案，芯片型号为BCM4331KML1WG，另外PCB上还整合了BCM20702蓝牙4.0芯片。
23/37

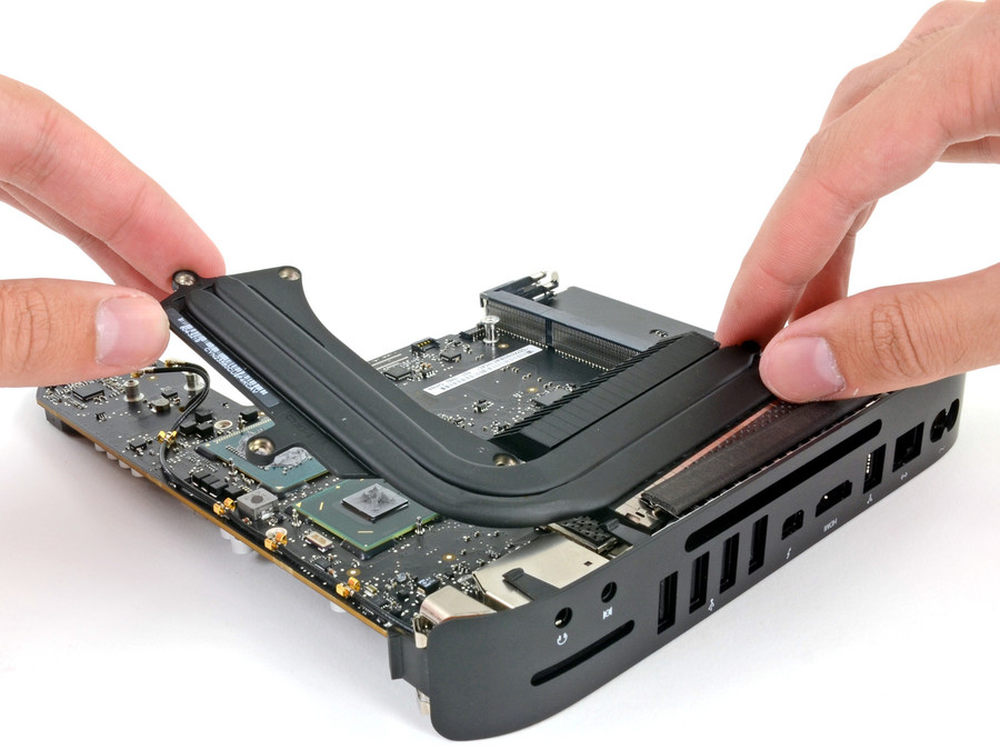

拆卸双热管。

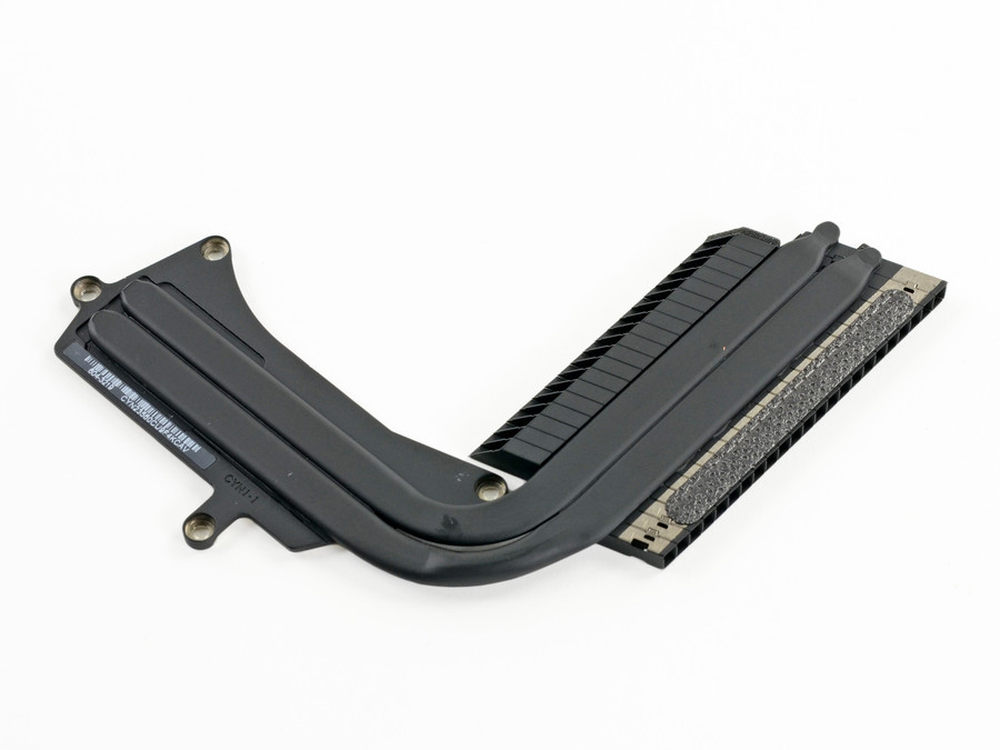

24/37
热管直径为6mm，采用了常规的锻压压扁设计。
25/37

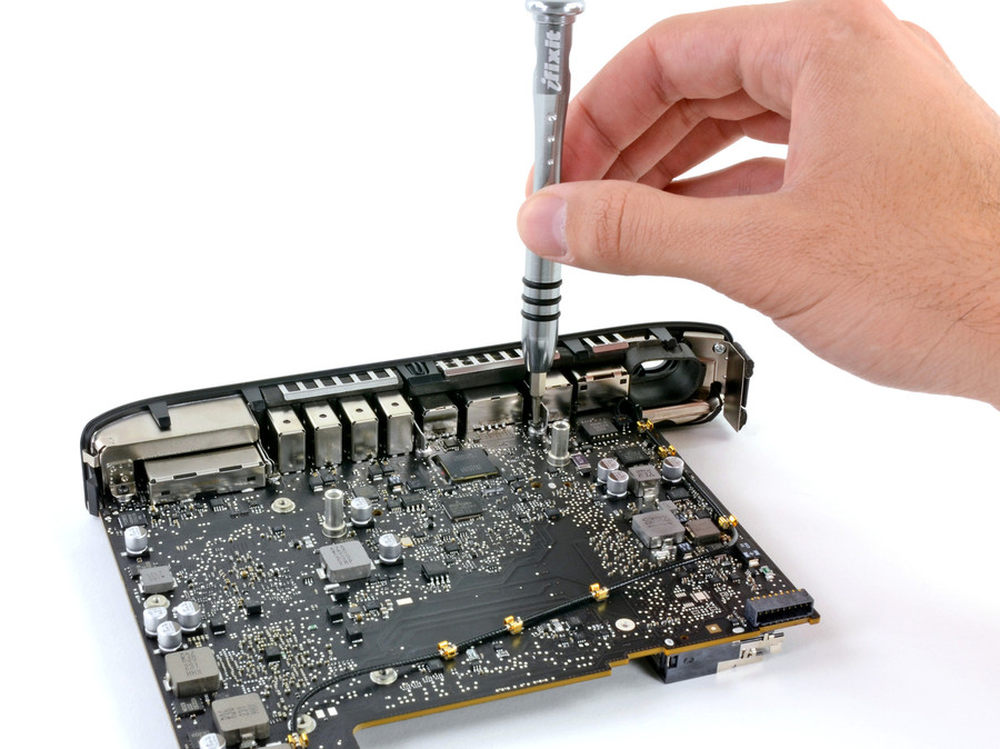

拆解IO面板。
26/37
首先拔除天线连接线。
27/37

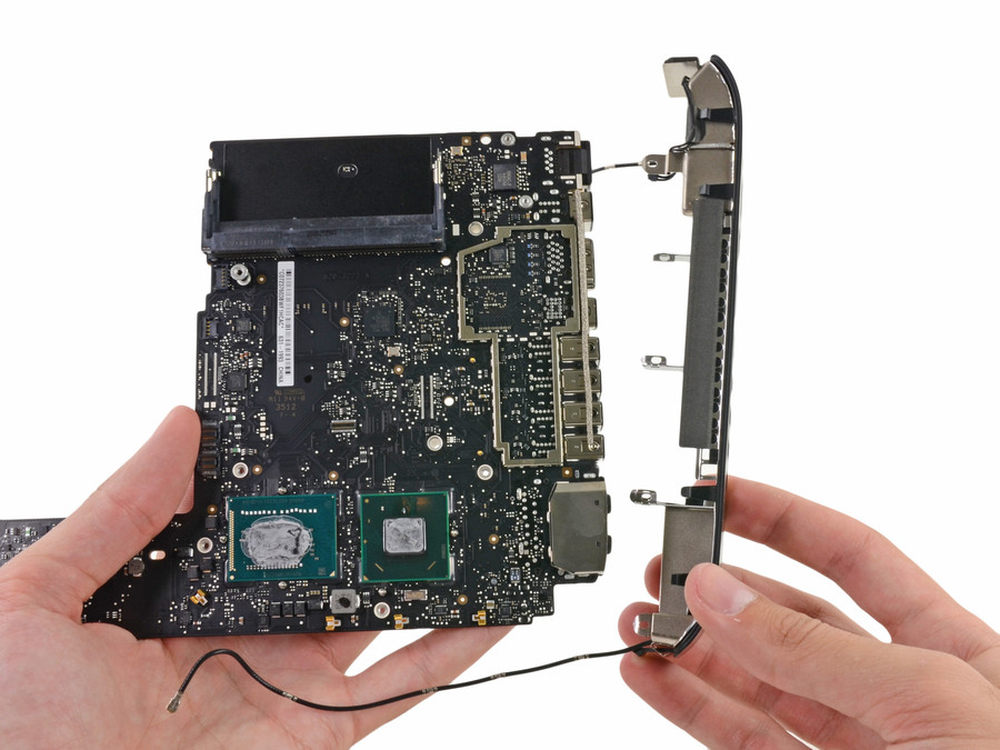

拔下天线后就可以取下IO面板了。
28/37
背面芯片相当密集，包括Cirrus Logic 4206B音频控制器、SMSC USB2512B USB 3.0 HUB控制器、BroadcomBCM57765千兆以太网控制器、Intel L232TB45 ThunderBolt雷电控制器。
29/37

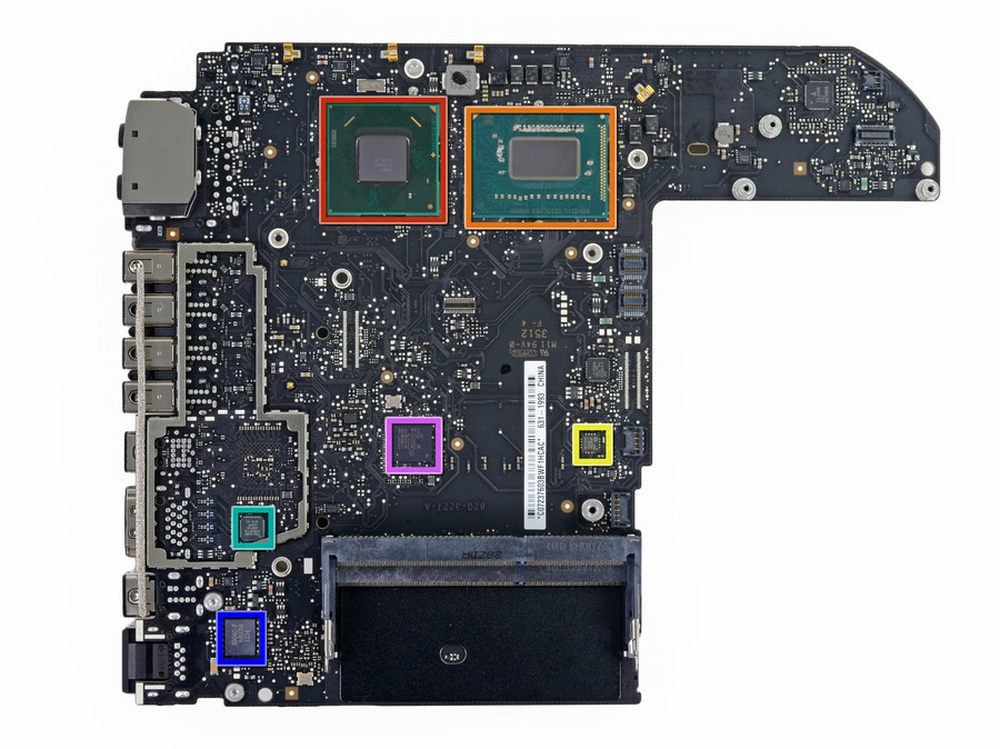

主板背面主要包括CPU和PCH芯片，CPU为直接焊接，无法取下或升级。
30/37

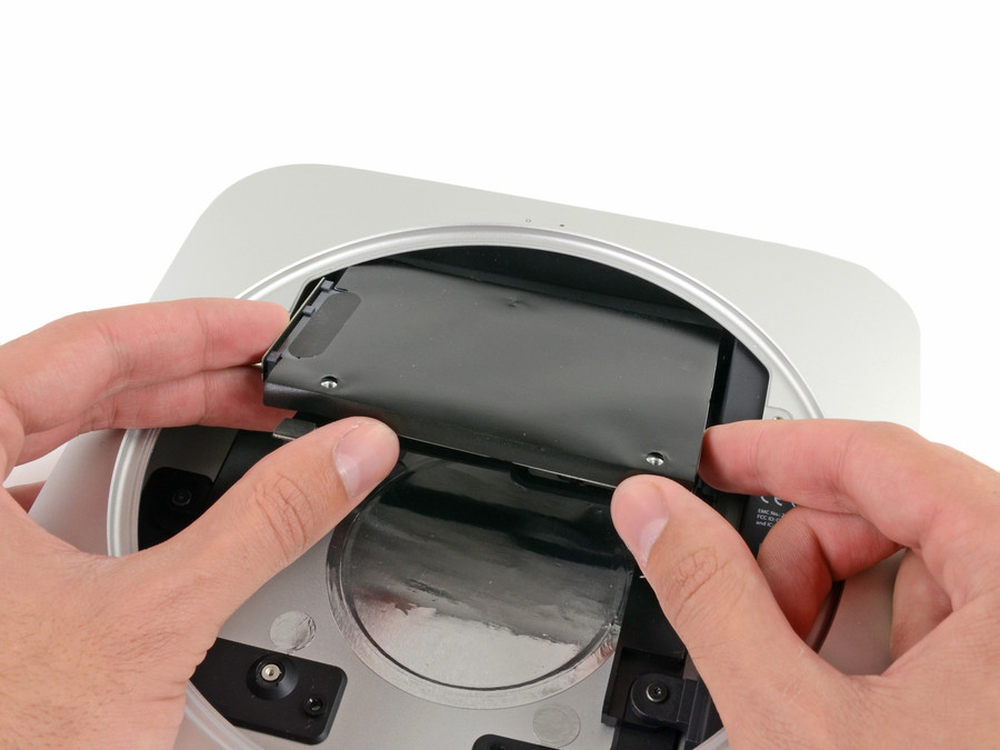

拆卸硬盘，硬盘位日立2.5吋HDD。
31/37

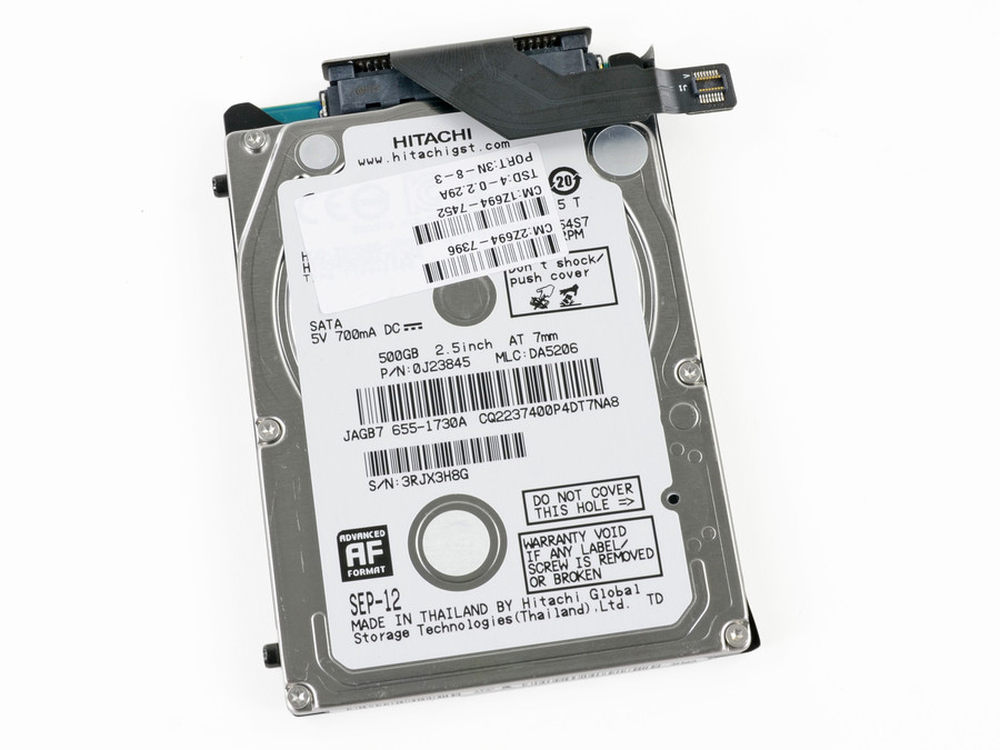

容量为500GB，采用了单碟设计，厚度为7mm。另外还可选Fusion或SSD方案。
32/37

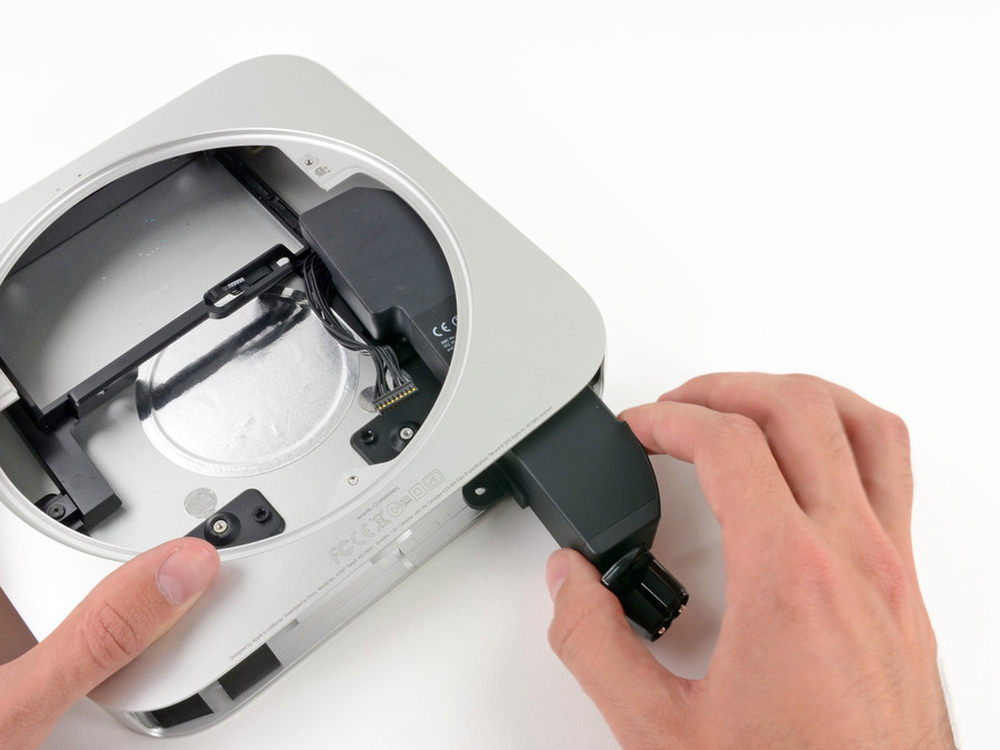

拆卸电源模块。
33/37

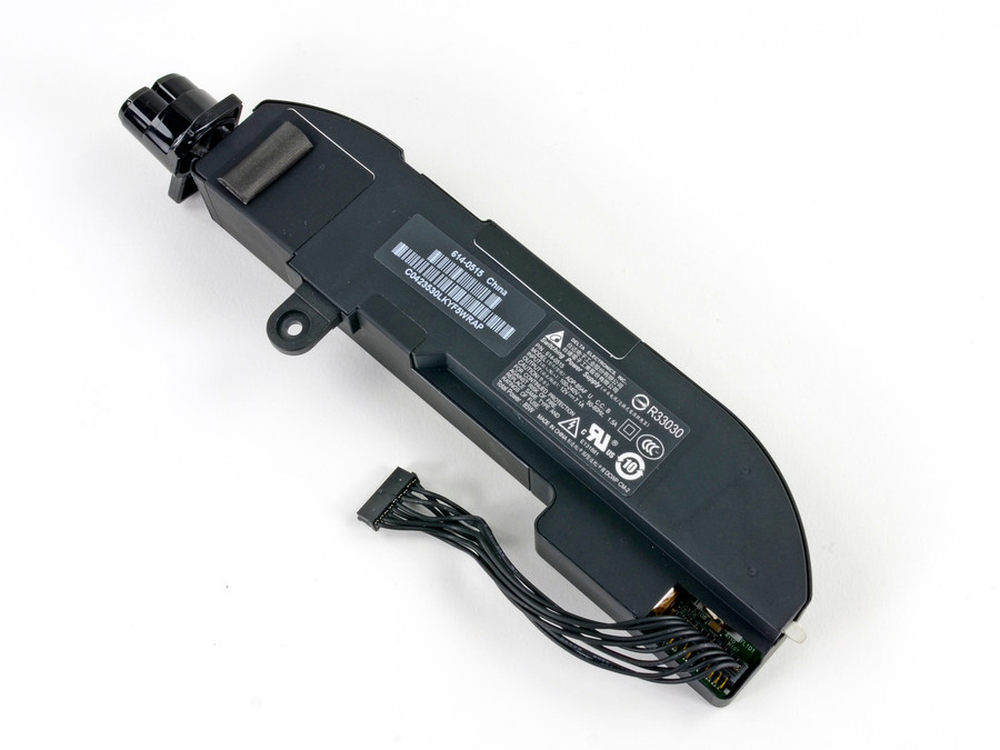

电源模块正面。
34/37

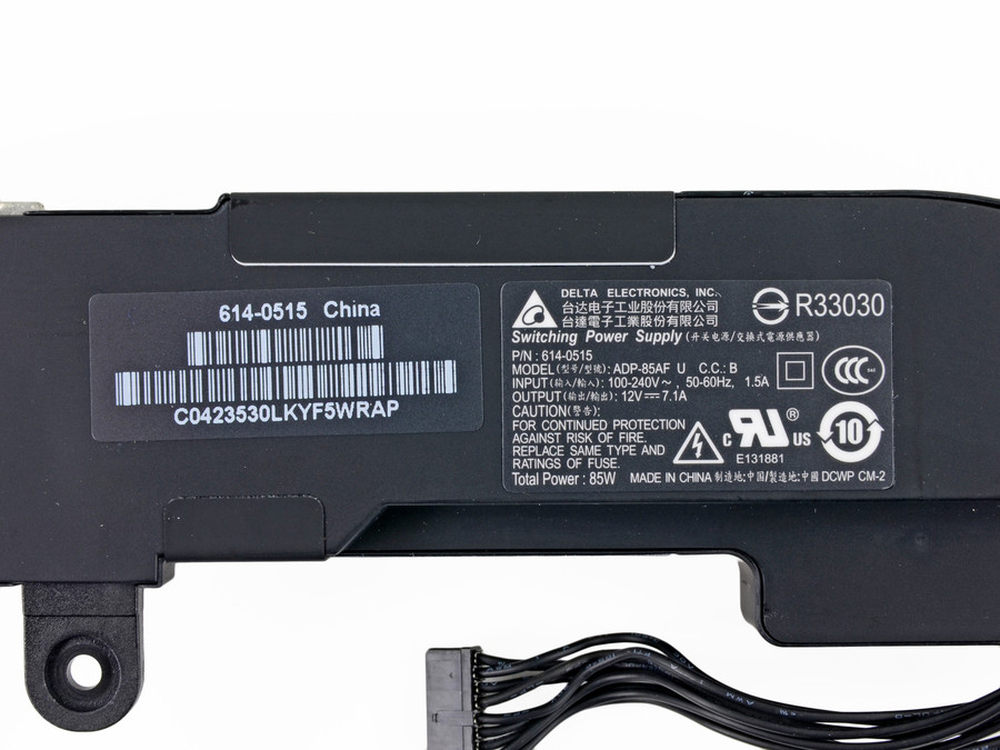

规格为12V，额定电流为7.1A，可以提供额定85W的功率输出，完全可以满足Mac mini的需求。
35/37

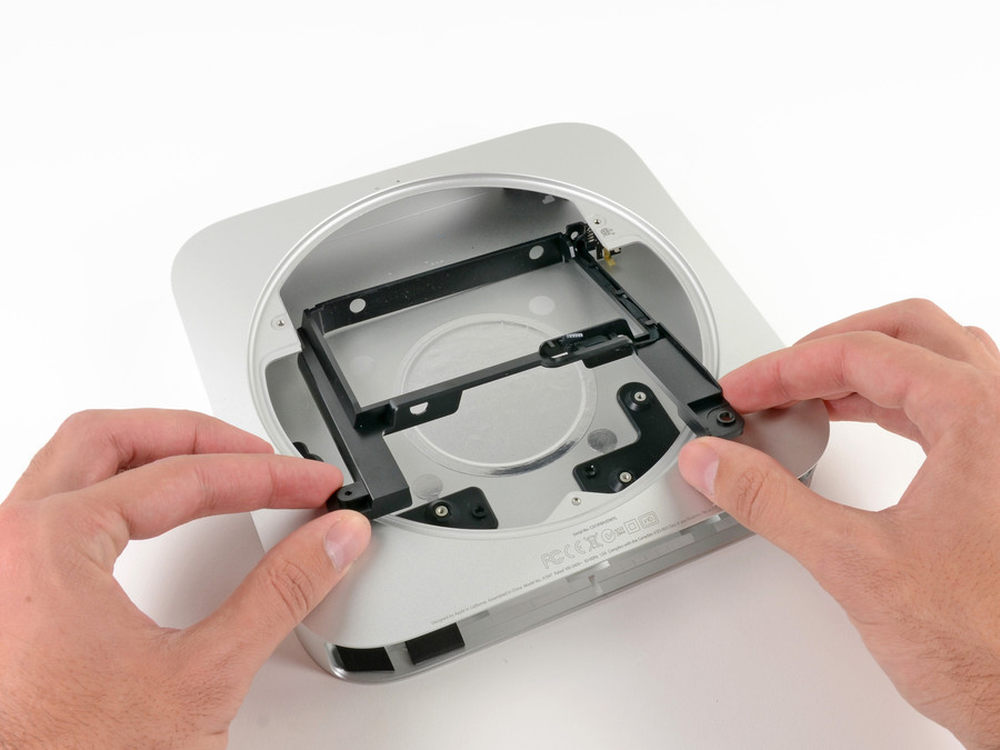

拆解主板固定支架。
36/37

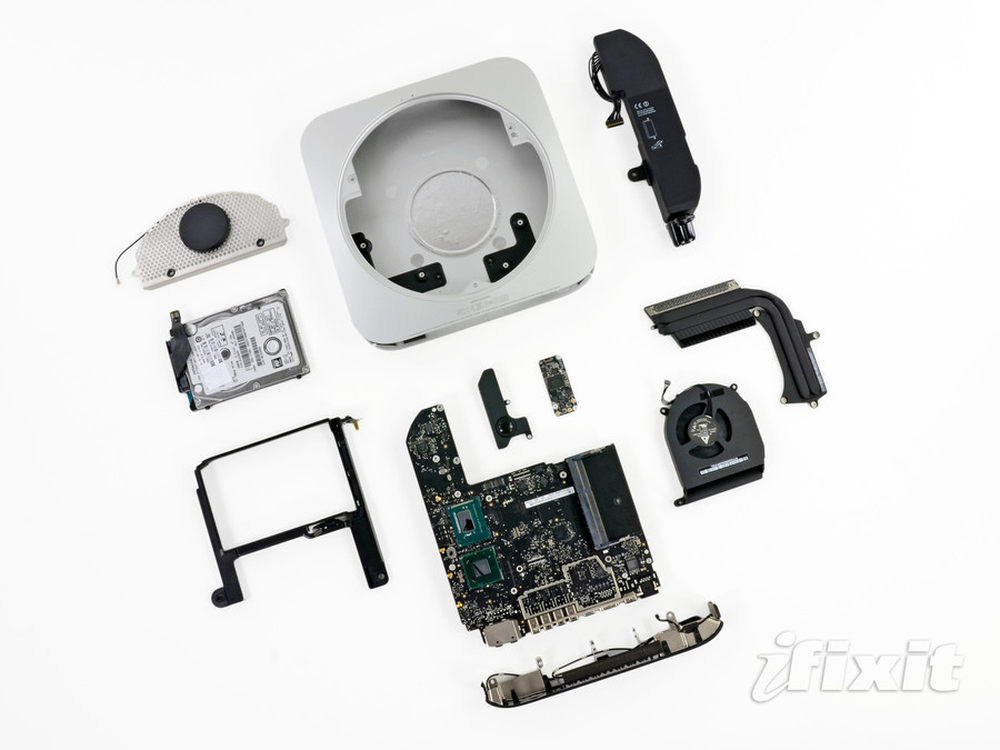

完整的Mac mini配件合影。
37/37
iFixit拆解难度打分为8，表明非常容易拆解维修。
