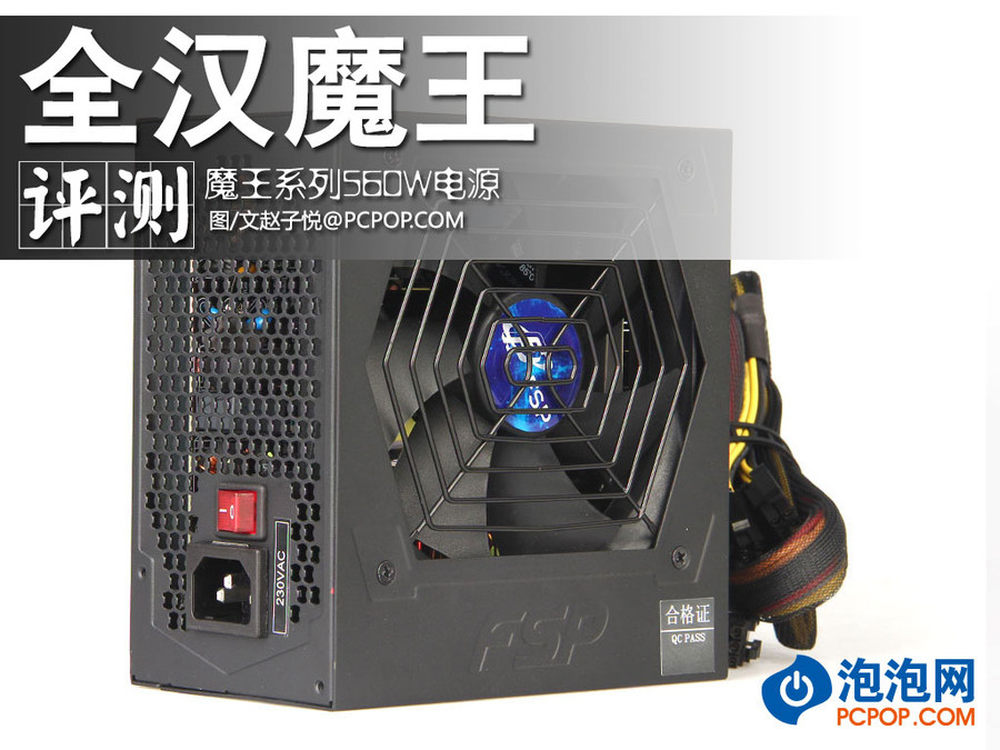

模组高效+三防 全汉魔王560W电源评测
1/14
作为全球第三大电源制造厂商，全汉电源一直都以杰出的研发技术、高效稳定的电源产品而闻名。尤其是最近几年，全汉宣布全力开拓大陆DIY电源市场之后，推出了一系列品质出色，并且非常叫好的电源产品。就在近日，为了更好的迎合市场需求，填补中高端市场中阶瓦数模组化市场，全汉推出了一款名为“魔王”系列的电源产品。
根据介绍，这款系列电源采用半模组线材设计，单路12V输出、固态电容、工业级SATA接口设计，配有一颗HYB高效静音风扇，并且支持背板走线。同时，电源还采用三防、防潮、防尘、防虫设计，能应对各种复杂环境（主要应用于网吧市场）。而电源的转换效率最高可以超过85%%。那么下面我们就来详细的了解一下其中一款魔王560W电源吧。
2/14

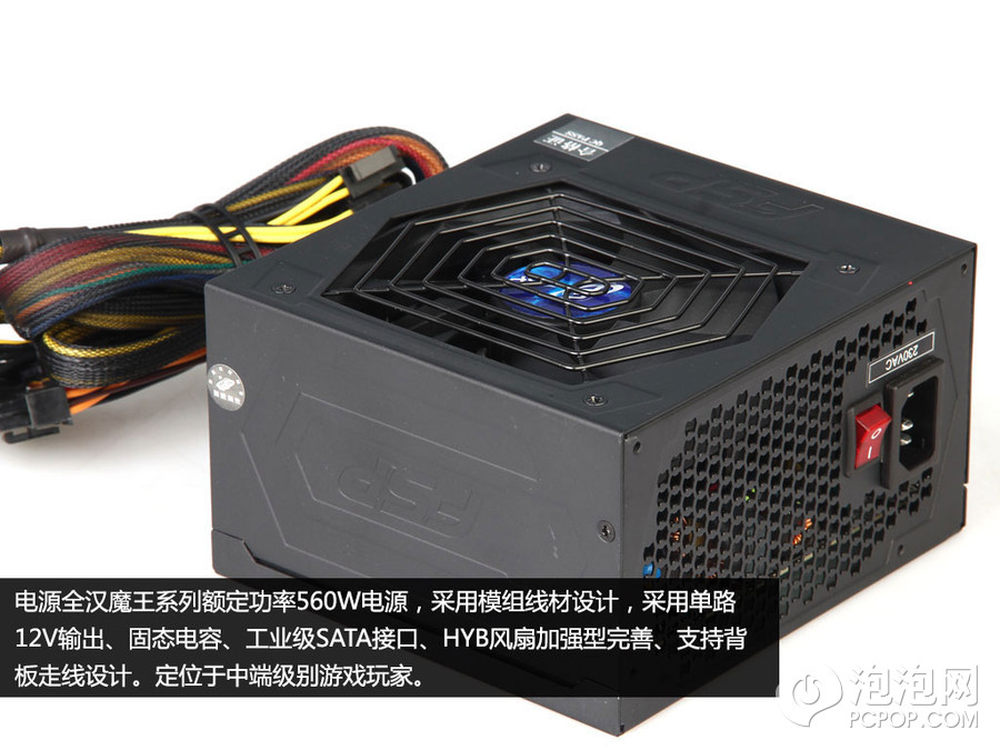

电源外观设计也比较朴素，黑色的喷漆，主要也是为了迎合目前主流玩家对电源的审美需要。另外，电源配有一颗120mm尺寸的HYB风扇，寿命更长，更静音。
3/14

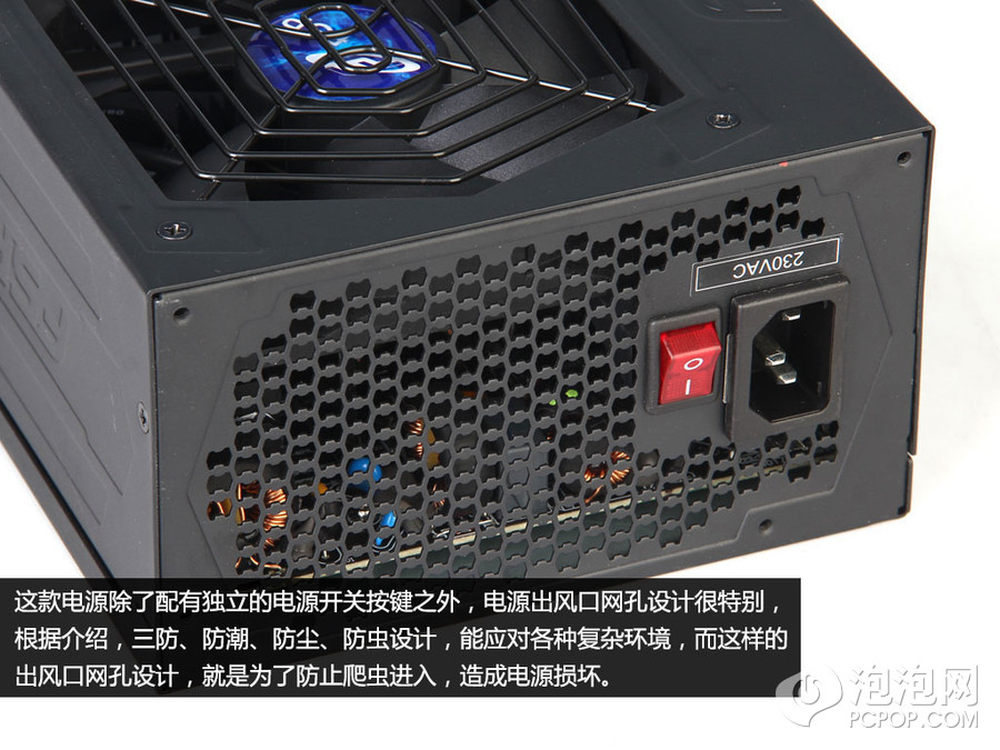

电源出风口设计有一个独立开关。其作用可以直接关闭和开启电源，并且也可轻松实现待机零功耗的效果。并且电源出风口，采用特别造型的网孔设计，主要是为了防止爬虫侵扰，造成电源损坏。这也是考虑到一些网吧应用电源而着想。
4/14

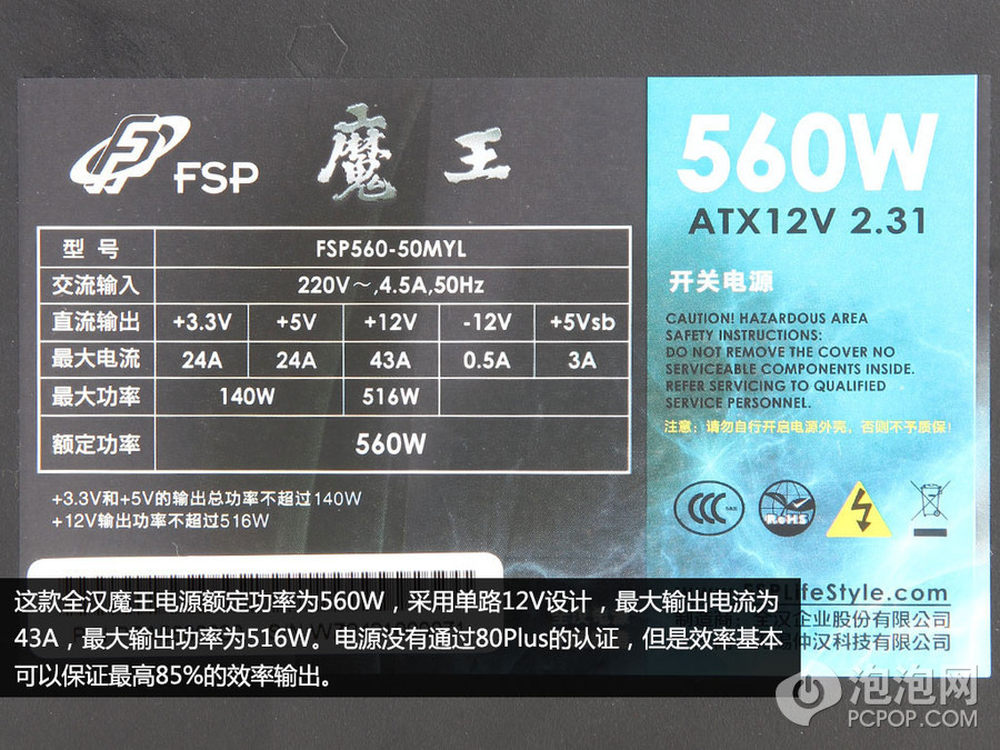

电源额定功率为560W，采用单路12V输出，最大通过电流为43A，最大输出516W。并且，这款电源虽然没有通过80Plus的认证，但是电源最高效率超过85%%。当然后面我们有详细的测试数据，向各位提供。
5/14

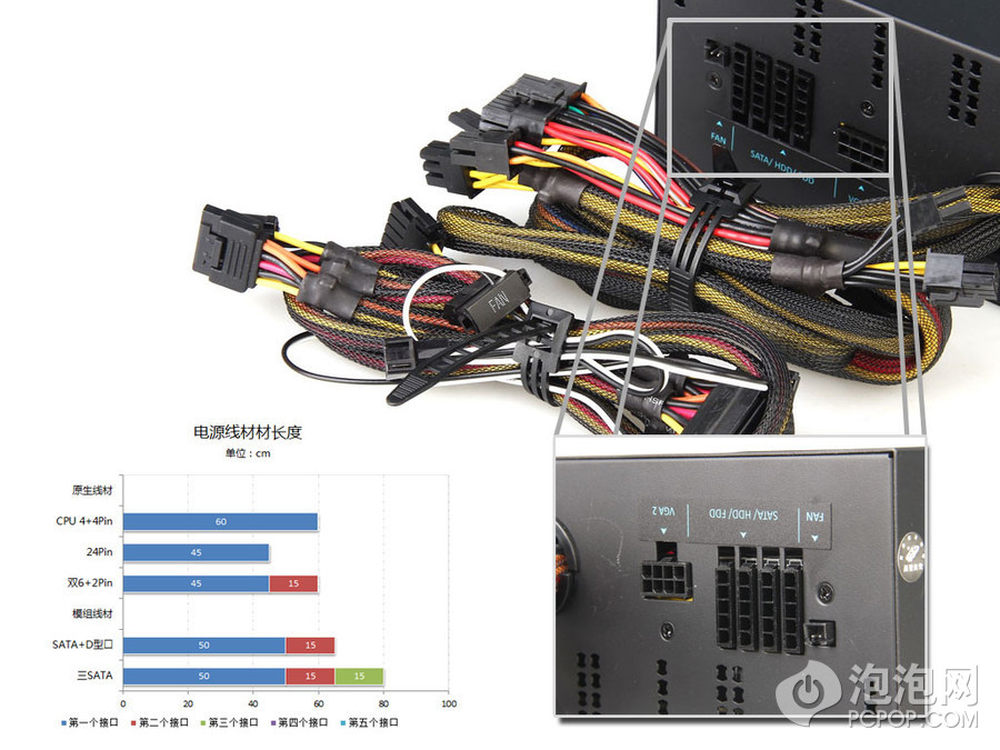

电源线材，除了常规的24Pin和4 4Pin之外，还配有两个6 2显卡供电口，4个SATA接口，以及2个Molex 4Pin接线和1个风扇接口。电源CPU线材长度为60cm，足以应付主流下置电源机箱。
并且电源采用工业级SATA接口、耐高温、易插拔，弹片卡勾防脱落设计，使用环境更高、更安全。
6/14

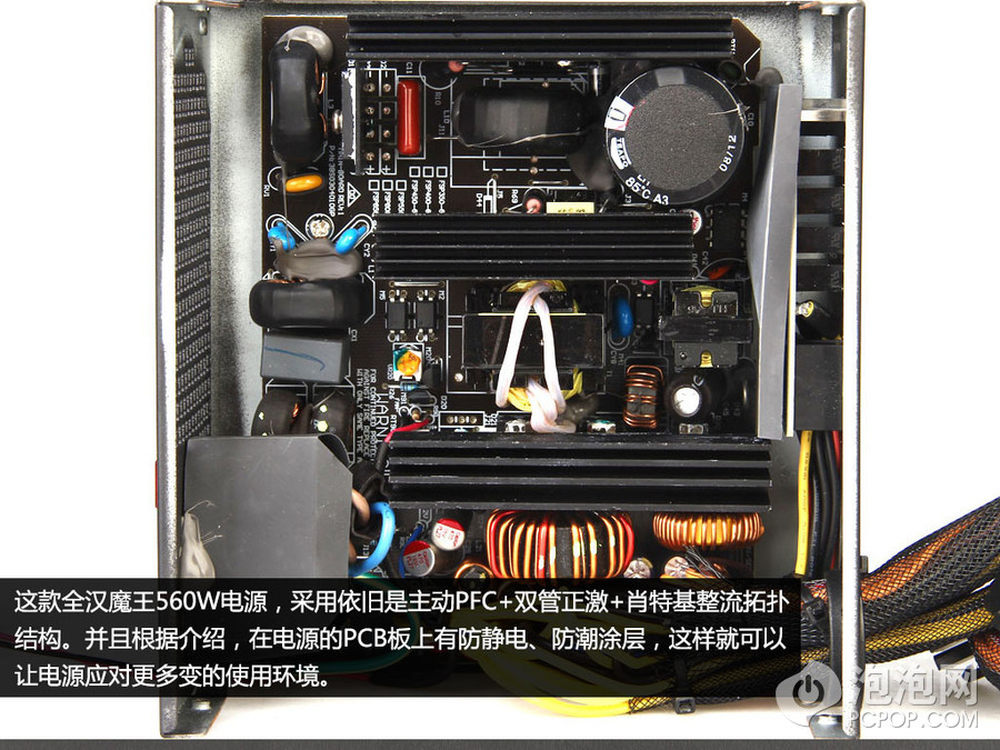

这款全汉魔王560W电源，采用依旧是主动PFC 双管正激 肖特基整流拓扑结构。并且根据介绍，在电源的PCB板上有防静电、防潮涂层，这样就可以让电源应对更多变的使用环境。
7/14

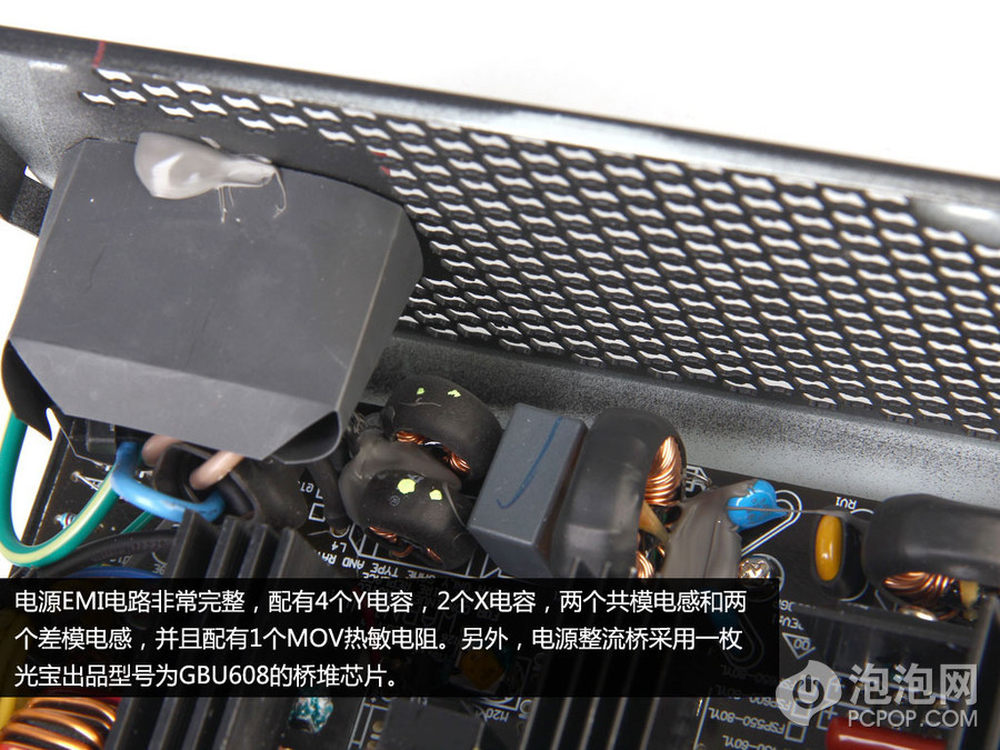

电源EMI电路非常完整，配有4个Y电容，2个X电容，两个共模电感，两个差模电感，以及一个MOV热敏电阻。并且在市电入口的使用绝缘纸将其包裹，以免造成打火短路。
8/14

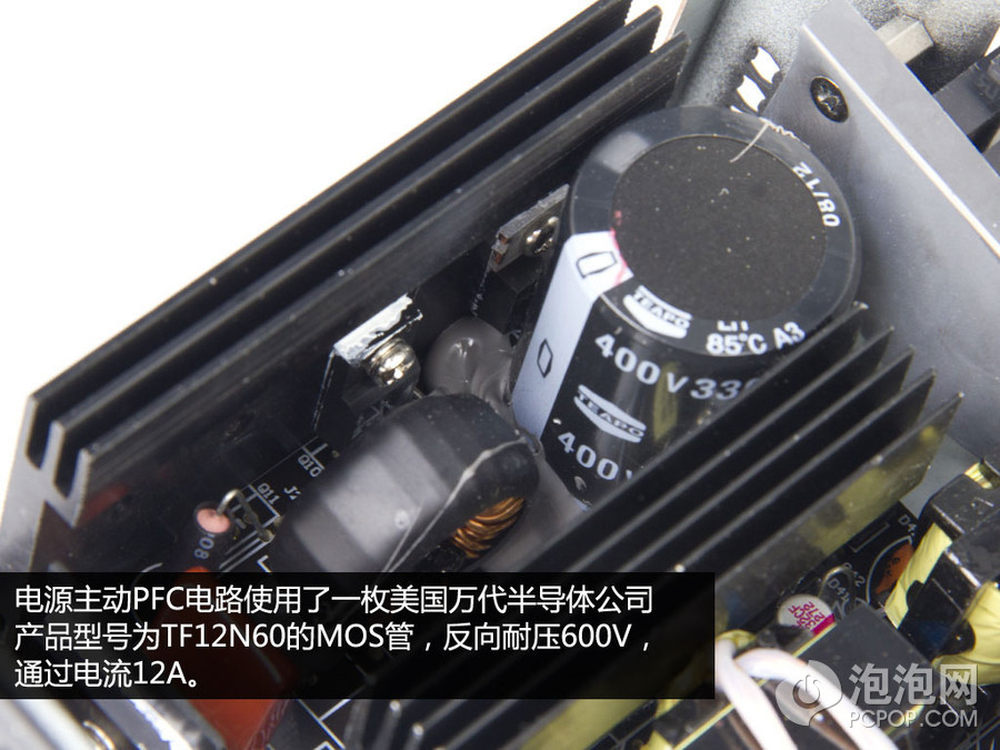

电源整流桥使用了一枚光宝出品型号为GBU608的芯片。在PFC电路上，使用了一枚美国万代出品型号为TF12N60的MOS管。电源主电容，使用的台湾智宝公司的电解电容，参数为400V 330μ 85℃。
9/14

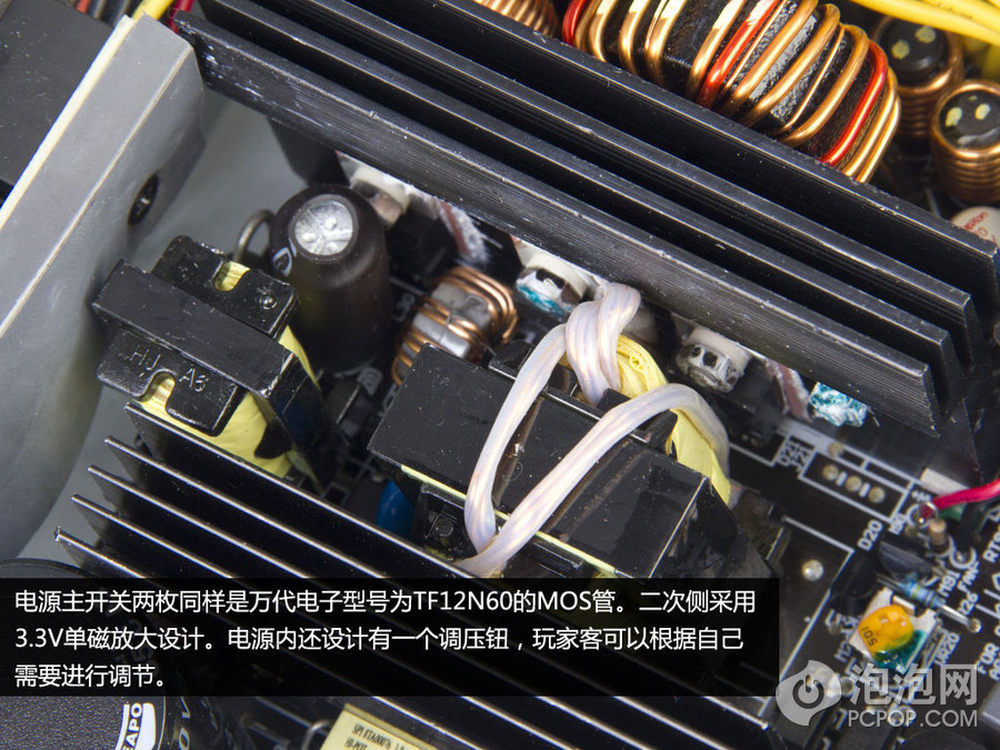

电源两枚主开关管采用的依旧是万代出品型号为TF12N60的MOS管。而在主电压器旁边设计有一个3.3V磁放大，同时电源内还有一个调压钮。
10/14

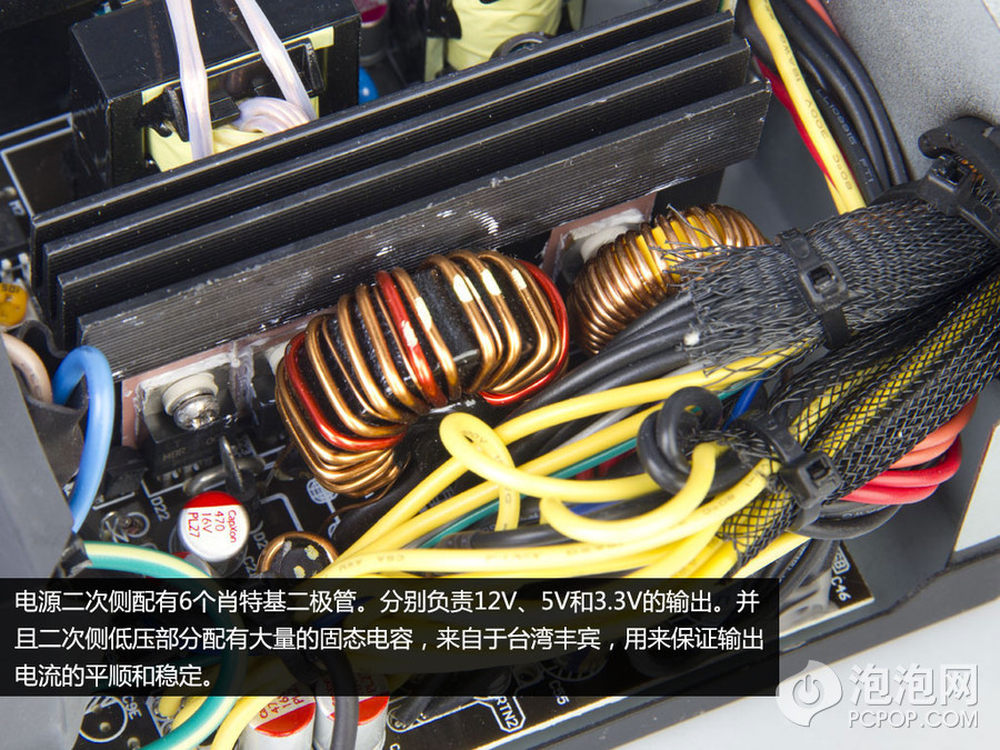

电源二次侧采用肖特基整流设计，配有6个肖特基二极管，两个负责12V输出，另外四个分别负责5V和3.3V输出。
11/14

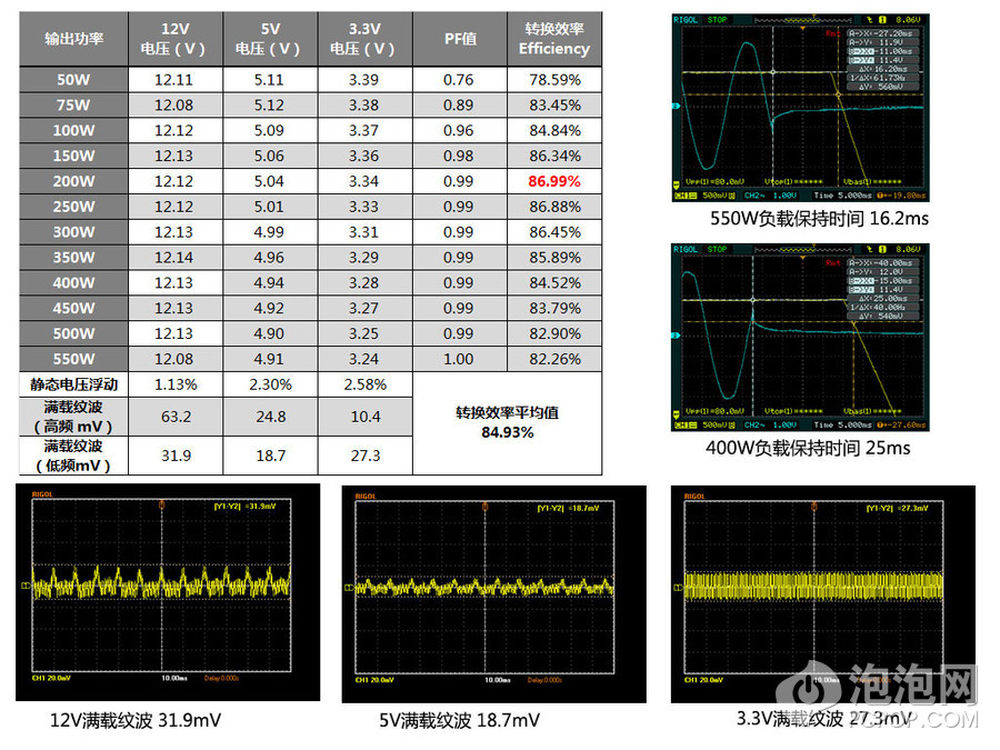

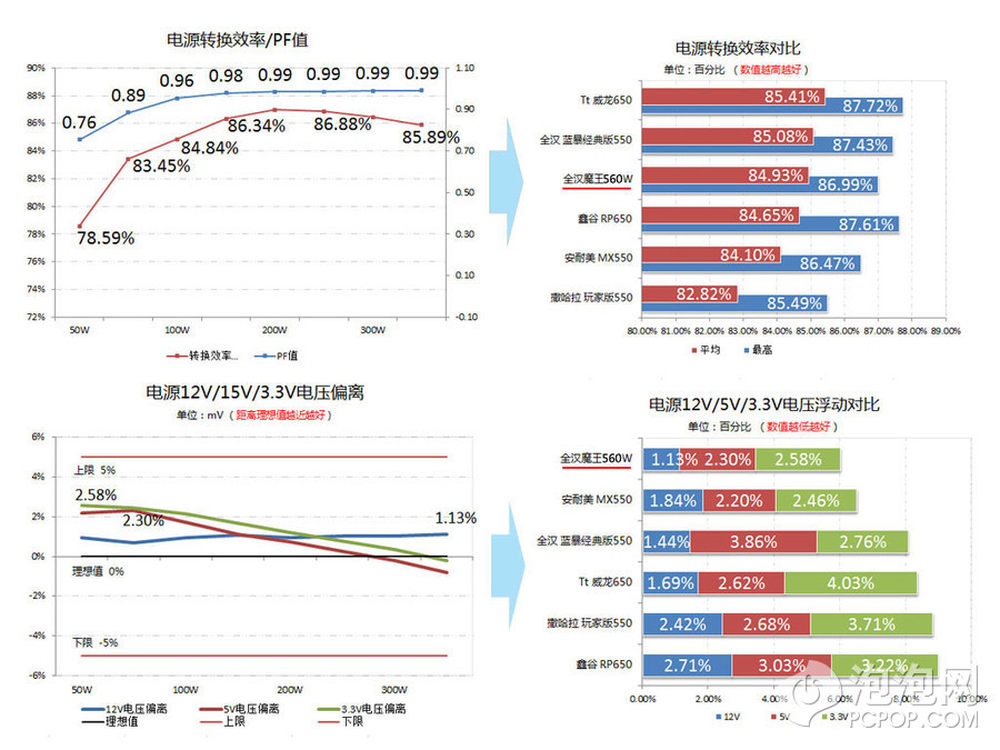

这款全汉魔王560W电源的转效率与同价位产品相比较，明显要高出一些。在220V电压下，电源最高效率接近87%%，平均效率也接近85%%。另外电源功率因数表现不错，半载后保持在0.99左右。因此，这款电源的效率表现还是相当不错的。
电源电压偏离的表现不错，12V电压偏离没有超过2%%，而5V和3.3V电压偏离没有超过3%%。而Intel规范中，则规定电压偏离不得超过5%%。
12/14
电源12V纹波抑制效果还算可以，Intel规范中要求12V不得超过120mV，而在测试的成绩中，12V满载纹波为31.9mV，5V和3.3V纹波抑制，为18.7mV和27.3mV，还算不错的水准。
另外，我们也测试了电源400W和550W状态下的12V保持时间。理论上，根据Intel ATX12V规范，要求满负载输出下保持时间不低于16ms。
13/14

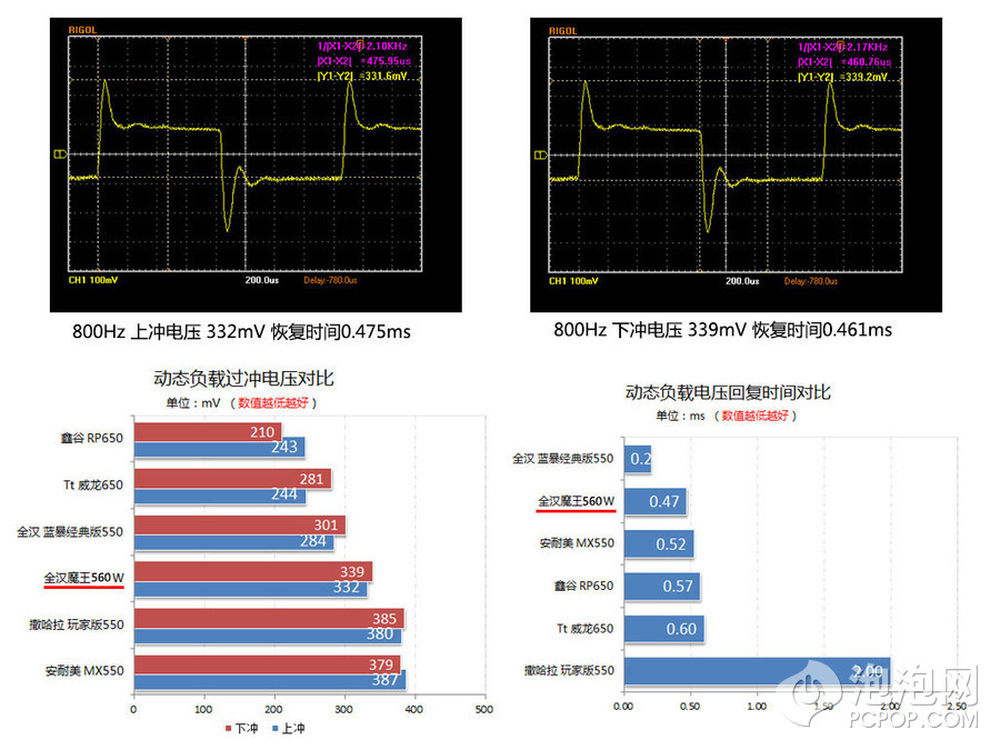

在电源动态测试中，我们将电源在0.02KHz至10KHz频率进行调整。通过测试我们发现，在超过1500Hz之后纹波波型已经无法辨别。
动态反应的速度很快，负载变化会带来较大过冲电压，但稳定性上表现不错。这款电源的动态表现相当出色，足以见得全汉在内部做工用料相当规整。
14/14

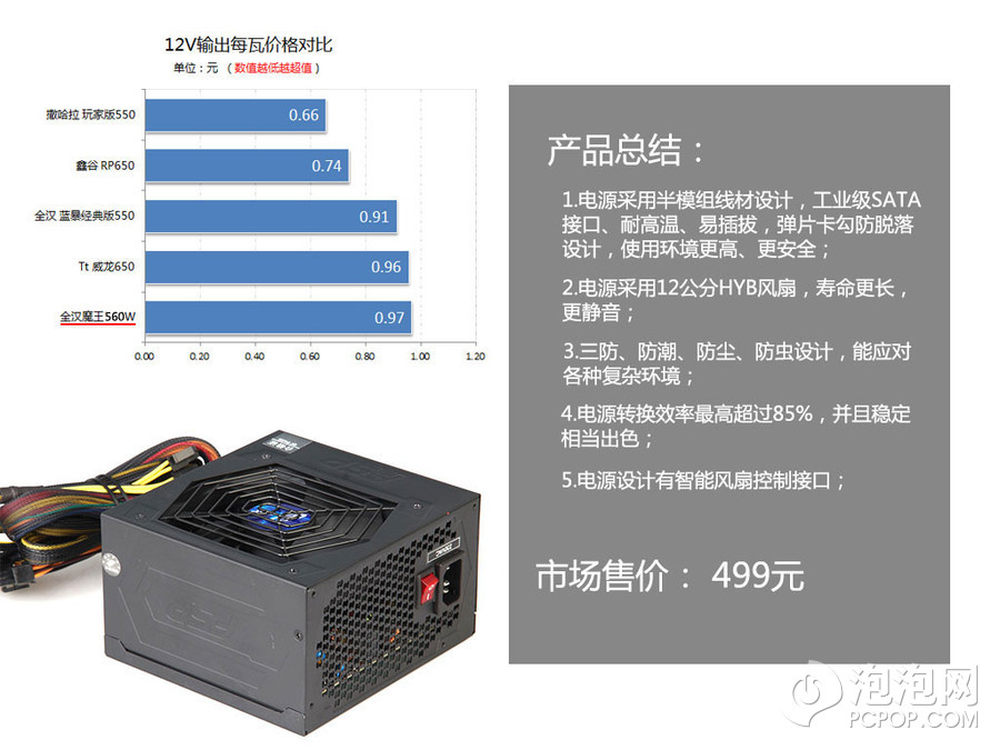

总体来说，这款魔王560W电源无论是做工上，还是性能上都有着非常出色的表现。虽然在电源转换效率上并不是最高，但是在稳定性和安全指数上，都是可圈可点的。
另外电源还采用半模组线材设计，工业级SATA接口、三防设计、支持背板走线等，并且电源这款560W的电源售价在499元左右。性价比还算可以。因此对这款全汉魔王560W电源感兴趣的朋友，不妨关注一下。
