机箱比显卡薄 鑫谷沙漠之鹰2结构解析
1/17
制程的提升让CPU整合了GPU以及北桥，而且在数年以后它还会吞噬更多的功能，于是摆在我们眼前的有一个事实:主板势必会越来越小。其实现今的主板已经比多年前要干净很多了，这给ITX主板的普及打下了扎实基础。
不过因为定位的非主流以及对结构创新的要求，众多机箱品牌似乎对ITX结构并不感冒，他们中很大一部分都在做着相同的一件事：换面板。小编认为真正有思想的机箱是ITX机箱，因为设计者需要根据有限的尺寸来布置众多安装仓位、要考虑各种兼容性问题等等，目前来看，可以说每一款ITX机箱都是独一无二的。
在经历了雷诺塔系列辉煌的成就之后，鑫谷并没有准备更多兄弟版本，年初他们推出了其首款ITX机箱——沙漠之鹰，而短短的8-9个月后，沙漠之鹰的续作来了，而且更加完美。
2/17
刚毅的造型是沙漠之鹰系列的标志，它并没有因为铝面板得天独厚的细腻视觉而显得柔弱，如果说主流的联力铝机箱偏向于家居化，而沙漠之鹰想要给各位带来了是对于个性的诠释，它特立独行。相比前作，不对称的造型结构让它更加锋芒毕露。
3/17

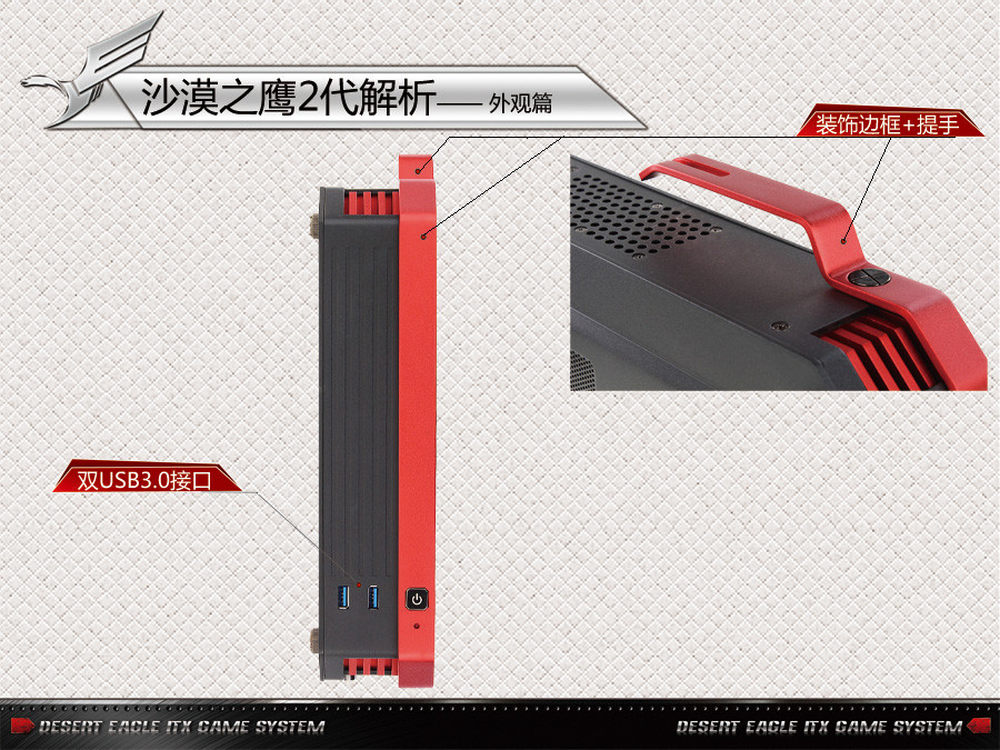

机箱造型最大的特色便是那个红色的包框装饰条了，它从顶盖一直延伸至机箱的顶部，而且还充当了提手的作用。如果各位了解沙漠之鹰会发现它从双提手变为单侧提手了，对于小机箱来说，单手拎持更加贴合使用。机箱的前面板为我们提供了两个USB接口，刚刚的意识里还觉得有点少，但各位回想尺寸更大的入门级中塔机箱会发现数量是一样的，而配置上，入门级机箱配置双USB3.0则是凤毛麟角。
4/17

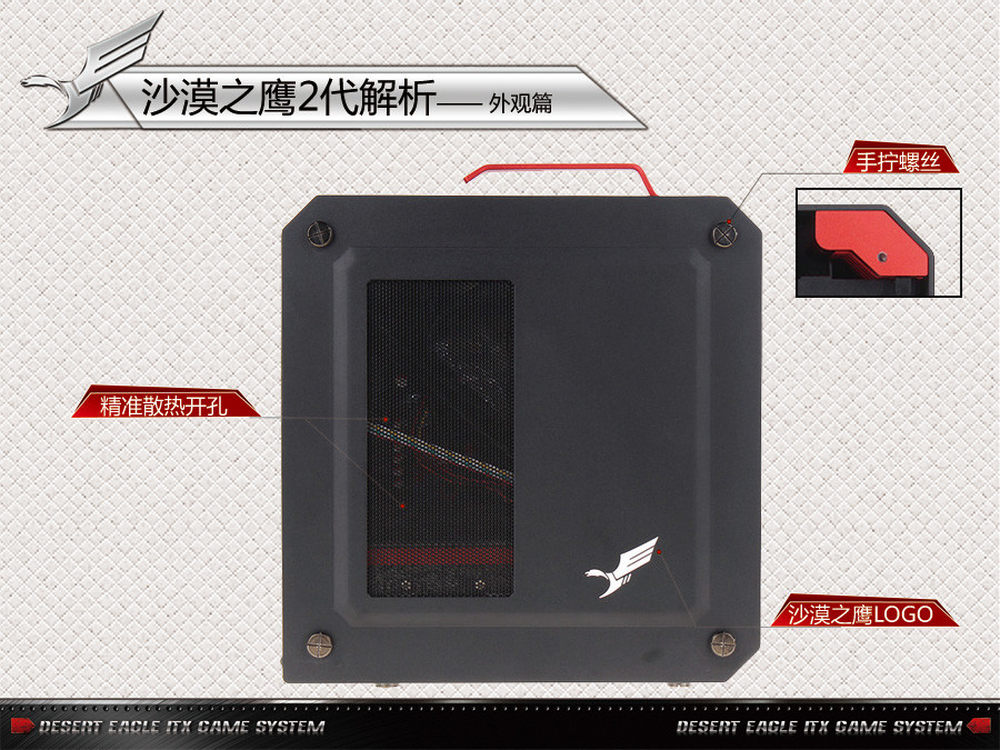

感谢鑫谷沙漠之鹰2的设计师，如今我们在侧板上见到手拧螺丝了，这样硬件维护时间大幅降低，还记得一代两个侧板的连接杆吗？如今我们在盖侧板时不需要调整螺丝孔位了。

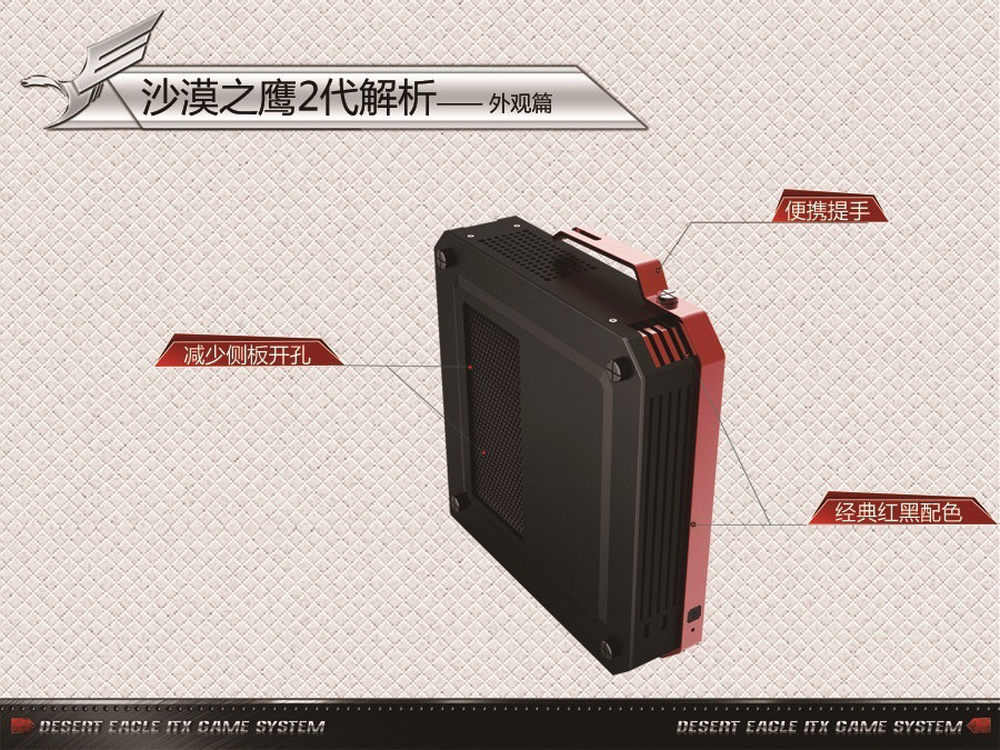

侧板的方面也能看到沙漠之鹰2的改进，机箱不再将整块侧板打得浑身是孔，当然这与其分区散热的结构密不可分。而做工方面，微微凸起的“肚囊”便是实力的象征，要知道这可是厚度为3mm的纯铝板材。
5/17

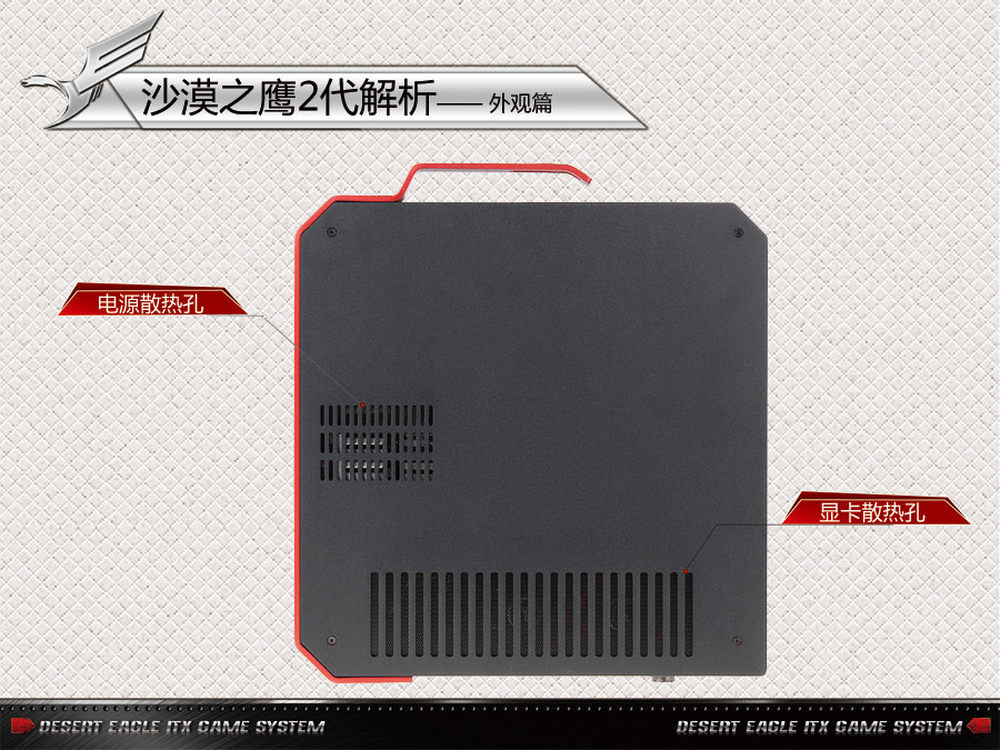

很遗憾，和一代一样沙漠之鹰两个侧板悬殊的外观差异依旧存在，个人感觉右侧板的美观程度肯定是不如左侧板的，这里完全是为了功能所考虑，是电源和显卡风道所用的进气孔。
6/17

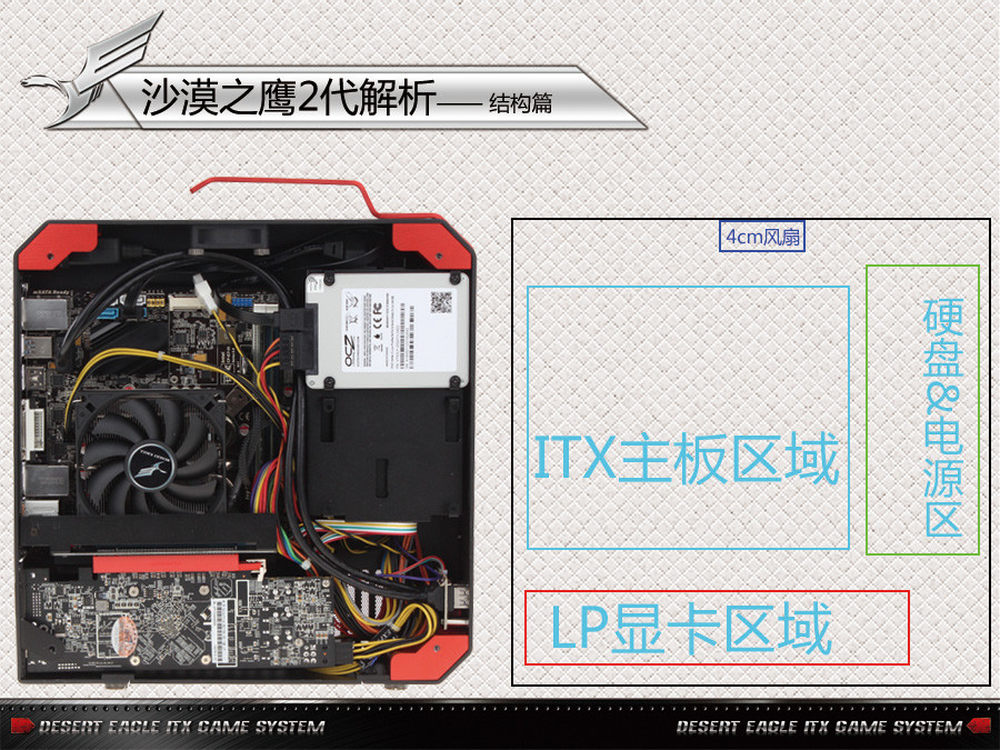

因为超薄体型的需要，沙漠之鹰2告别了鑫谷RTX结构，这让机箱的结构需要全部重新设计。从装机图来看，机箱的结构非常好了解，唯一比较诡异就是那个倒置的显卡了。
7/17

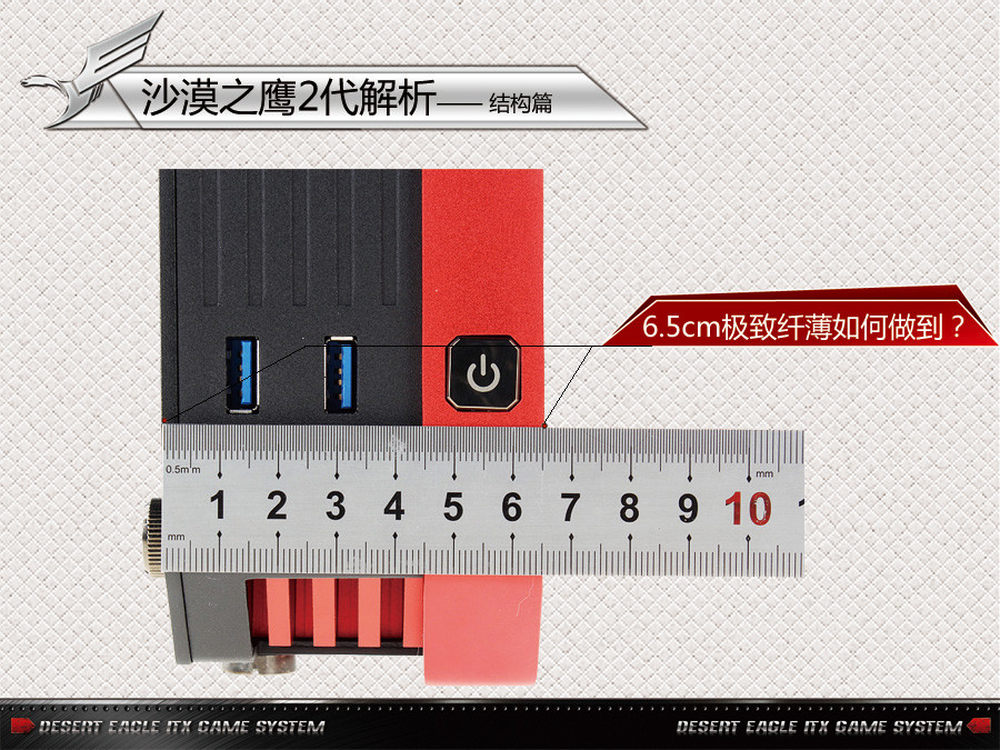

机箱的宽度为65mm，这样我想到了联力Q12，它的宽度是88mm，比沙漠之鹰2厚23mm，而且还不支持独立显卡，对于结构考量的成本可想而知。
8/17

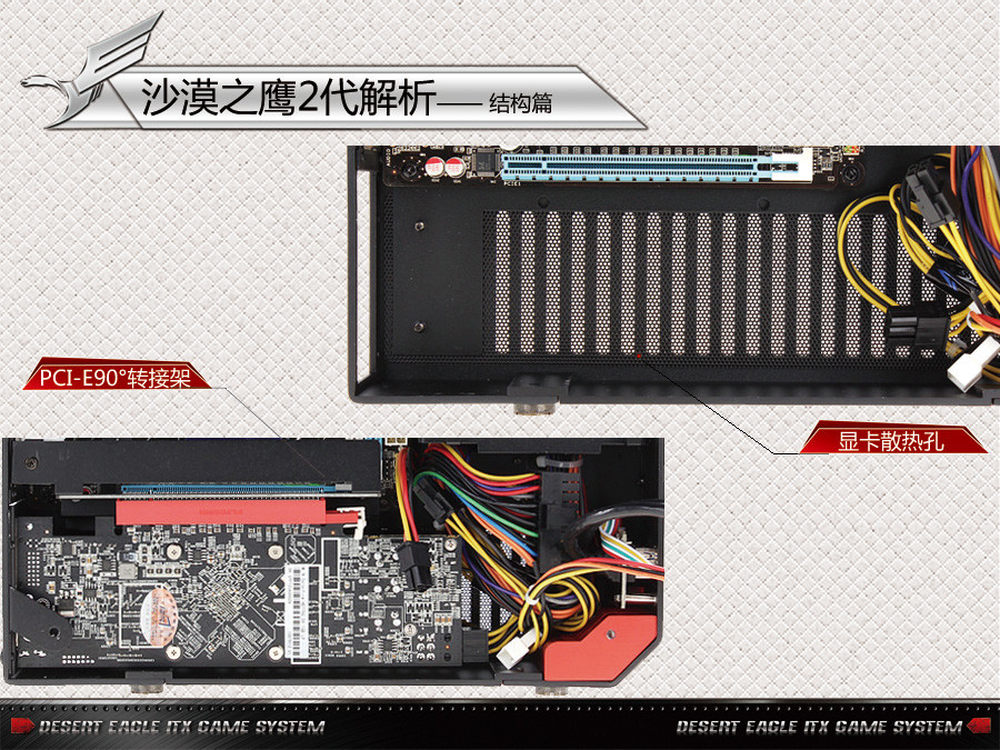

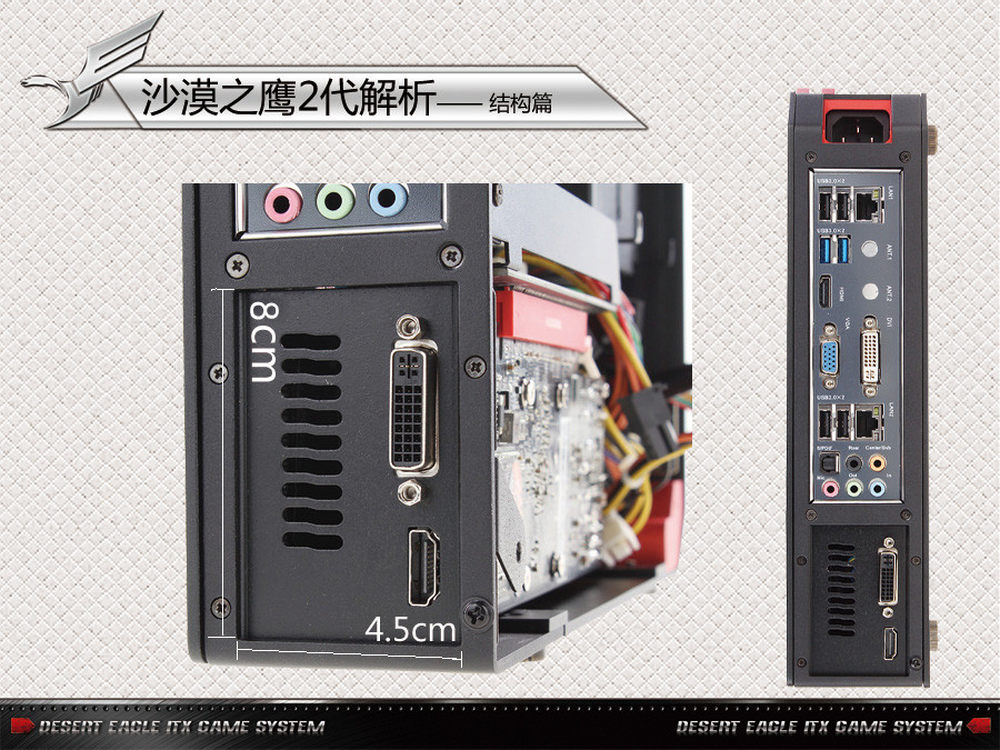

这张图是沙漠之鹰2结构的精髓，图中标注了两个重要数值，8厘米是指LP显卡挡板的长度，如果安装显卡挡板水平布局的常规思路来设计沙漠之鹰2，那么机箱的整体宽度必然要大于8厘米，于是它将显卡位进行了90度旋转，也就是现在的显卡和主板平行布局了，夹在他们中间的是一个PCI-E转接板。
9/17
再来看看机箱内部的显卡位，朝向左侧板的PCI-E插槽被转接为朝向机箱底部，而安装好的显卡风扇则面向右侧板，因此散热孔是分布在右侧板上的。
10/17

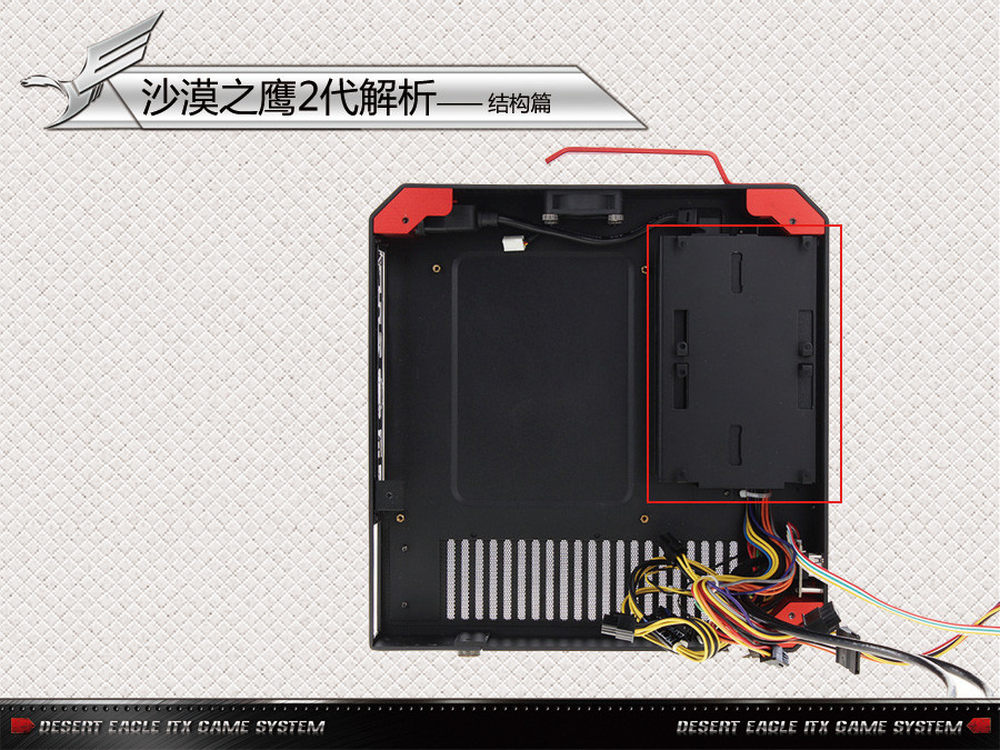

沙漠之鹰2成功瘦身的秘密也包含机箱硬盘位的功劳，前作将硬盘仓设计在主板托盘的结构势必会增加宽度，而本作机箱将Flex-ATX电源位与两个SSD仓重叠在了同一区域，很讨巧。
11/17

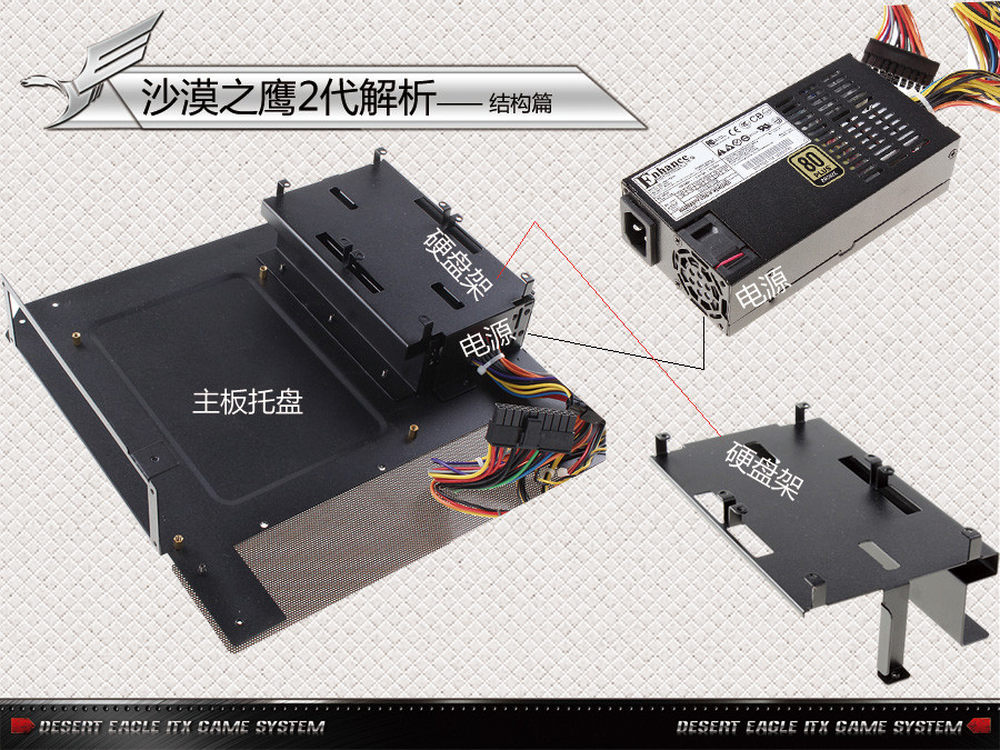

如果不是想要将沙漠之鹰2拆的体无完肤，各位应该见不到这个单独拆下来的主板托盘，想要见它你需要拆卸大量螺丝，希望后续的沙漠之鹰可以将托盘集成到右侧板上。出厂状态下机箱的电源是已经安装好的，而它上面则是那个双SSD位的硬盘架。
12/17

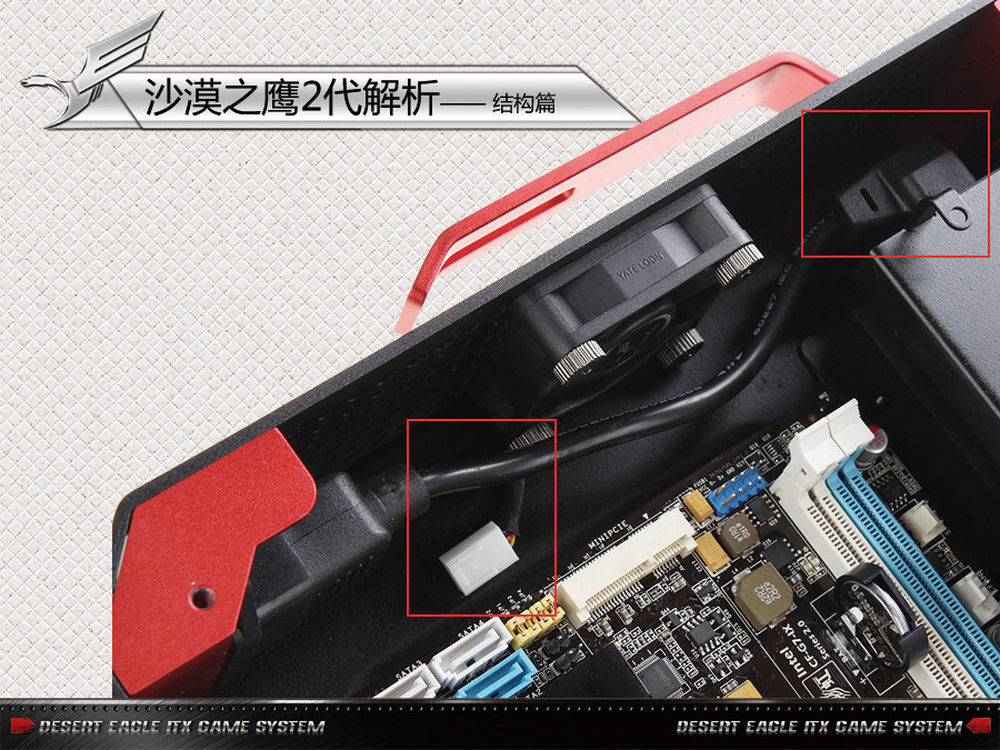

鑫谷沙漠之鹰2的顶部预装了一颗4厘米机箱风扇，台湾悦伦出品，该品牌风扇在电源里非常普及，寿命和稳定性应该不错。不过我们都知道加强风扇性能一般都是以转速提升为前提了，风扇尺寸越小转速提升的幅度就要越高，因此这颗风扇成为了整机中的最大噪音源，非通电状态机箱还是很安静的，各位沙漠之鹰的用户如果对噪音敏感的话建议不使用或通过降速线为风扇供电。
另外图中有两个红框，右侧是电源的延长线，左侧则是风扇接口，关于左侧我想说的风扇线真的很短，完全够不到主板上的3pin接口。
13/17

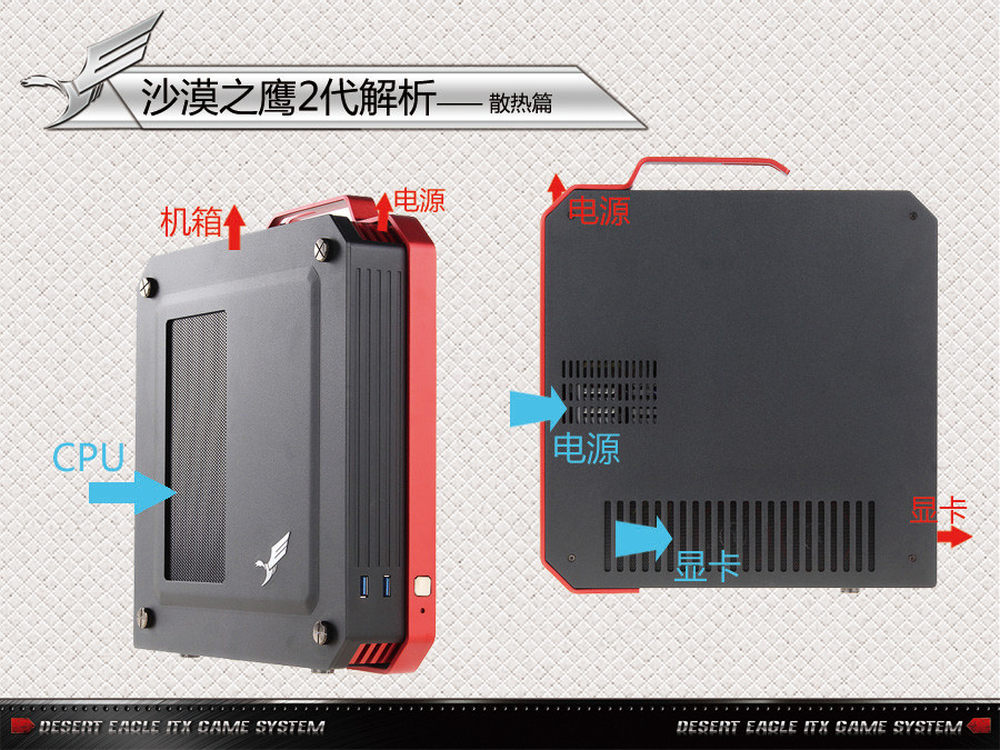

看完了结构我们再来了解下散热，机箱左侧板上开孔类似于塔式机箱的TAC2.0结构，只不过这里对散热影响最大的CPU区域。而电源和显卡的散热孔则分布于机箱右侧板，图中蓝色是机箱各个区域的进气孔，红色是排热孔，近似于封闭的电源和显卡外壳让各个区域可以独立散热，也是就是沙漠之鹰分区散热的结构了。
14/17

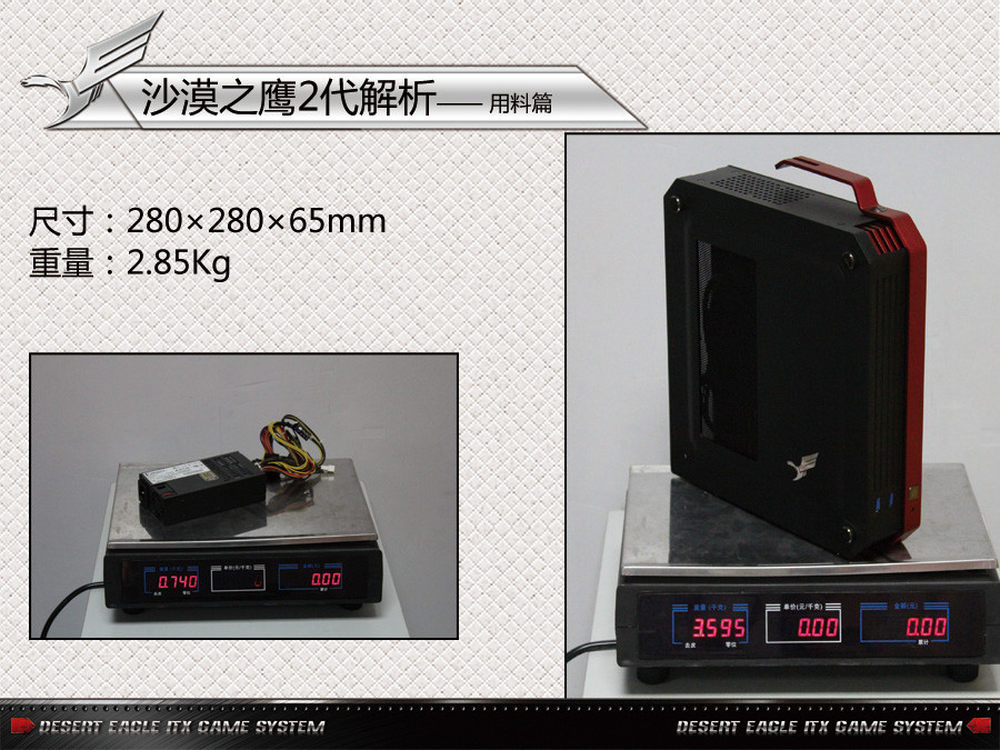

机箱的净重并不太好测，因为它的电源是加在硬盘架和托盘之间的，想要拆下来需要拧开大量螺丝，于是我将电源单独测了净重，而后又将它重新装了回去测量机电一起的重量，最终这款容积为5L的机箱重量为2.85Kg，对小机箱来说很彪悍了。
15/17

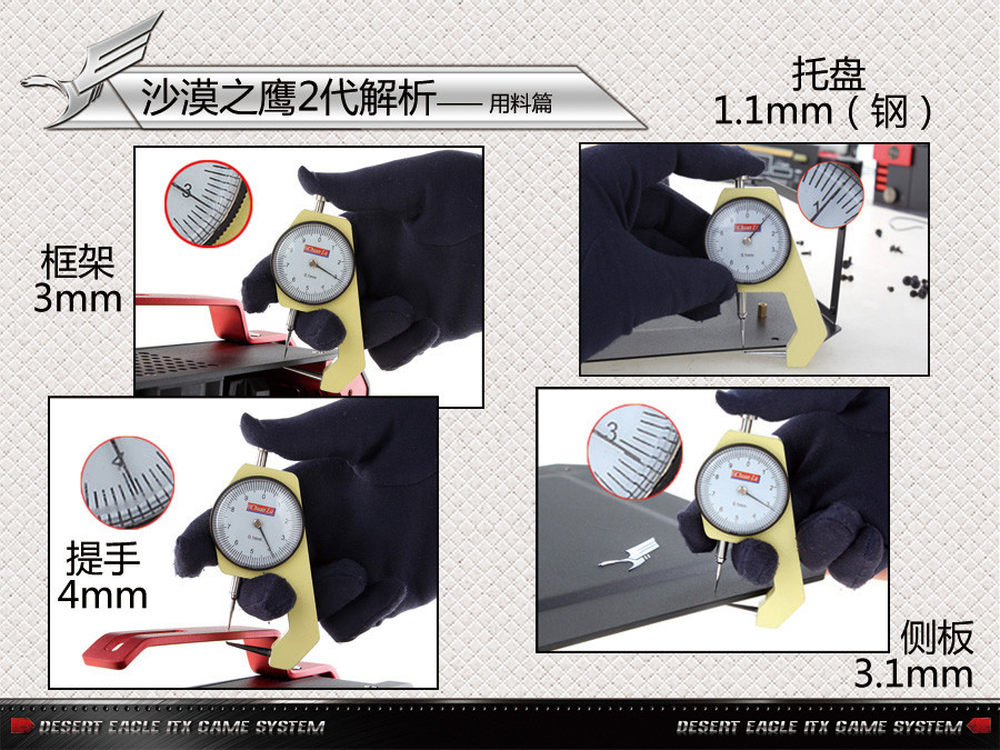

用料是沙漠之鹰系列的非常厚道的卖点之一，关于它用料的评论应该是一边倒叫好的。经过实际测量，沙漠之鹰2的侧板和主框架厚度为3mm左右，而那个需要承载整个机箱重量的提手为4mm。最后是主板托盘，它并不是铝的，1.1mm厚度的钢板在大机箱里也是非常厚道的用料了，小机箱更是少见。而且这个托盘外侧还有3mm的右侧板做加固。
16/17

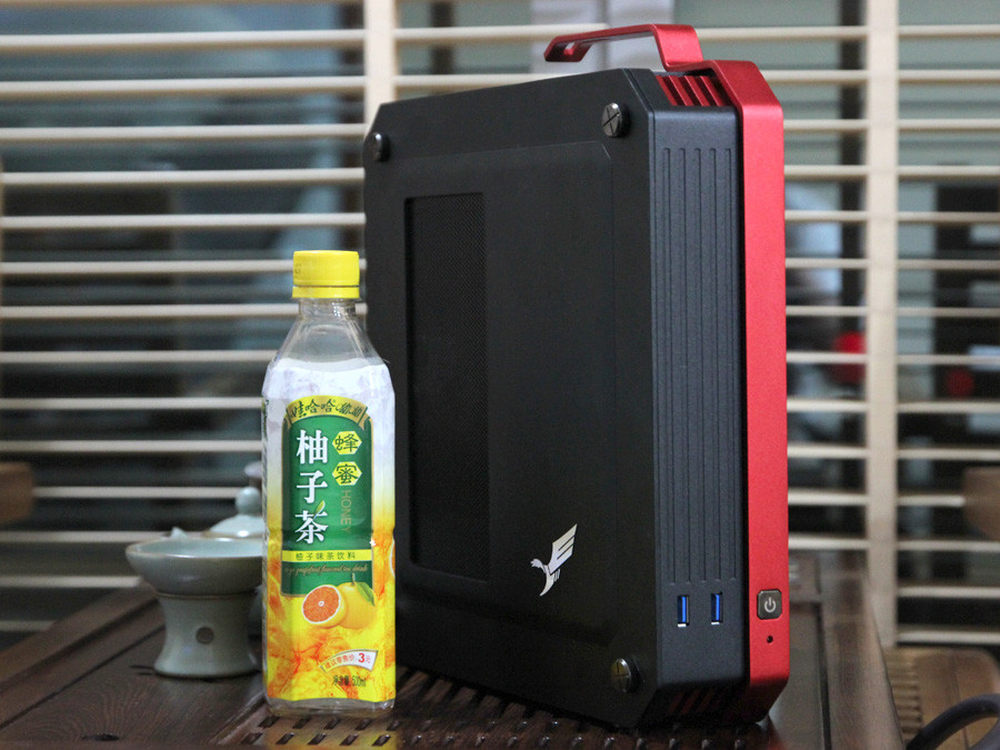

抱歉小编将机箱尺寸的对比放到了文末，这张与500ml饮料的对比就足以体现出沙漠之鹰2代的小巧。近些天来不断有同事把玩这款小机箱，而且一些不太了解DIY的同事甚至不相信这是一款机箱，对它内部硬件的性能有所怀疑。
17/17
鑫谷将为这款机箱量身定做了一系列的硬件，他们可以帮助各位避免因兼容性带来的硬件冲突。为此沙漠之鹰2首次迎来了三种销售方式，机电799套装、定制散热加七彩虹Z77 ITX主板加7750LP显卡的准系统套餐以及一套配置略低一些的准系统套餐，关于它的性能以及散热表现将会在近期为大家呈现，敬请期待。
