瞬间提升100瓦！Tt Evo Blue电源测试
1/22
不得不说在80PLUS金牌电源的竞争中Tt没有投入太多精力，在2010年开始Tt把注意力放在电竞品牌eSport上，发布了不少出色的鼠标键盘和游戏装备，以至于到2012年年底前我们可以见到Tt 80PLUS金牌电源的只有大家口中“饭盒”，在玩家中这个型号也属于比较罕见的。到了2012年夏天侨威有了非常成熟的PUQ金牌方案，于是大量80PLUS金牌发布，就让我们来看Evo Blue 750瓦吧。
2/22
实际上Evo Blue系列是Tt在2009年发布的，当时发布的根源是要在Toughpower XT的基础上增加一些外观设计的亮点，时隔3年多，这颗电源又发布了，变化主要在于炫酷的外壳略作简化，线材变为扁线状，更加利于理线，转换效率从80PLUS铜牌升级到80PLUS金牌，价格也不再高高在上。

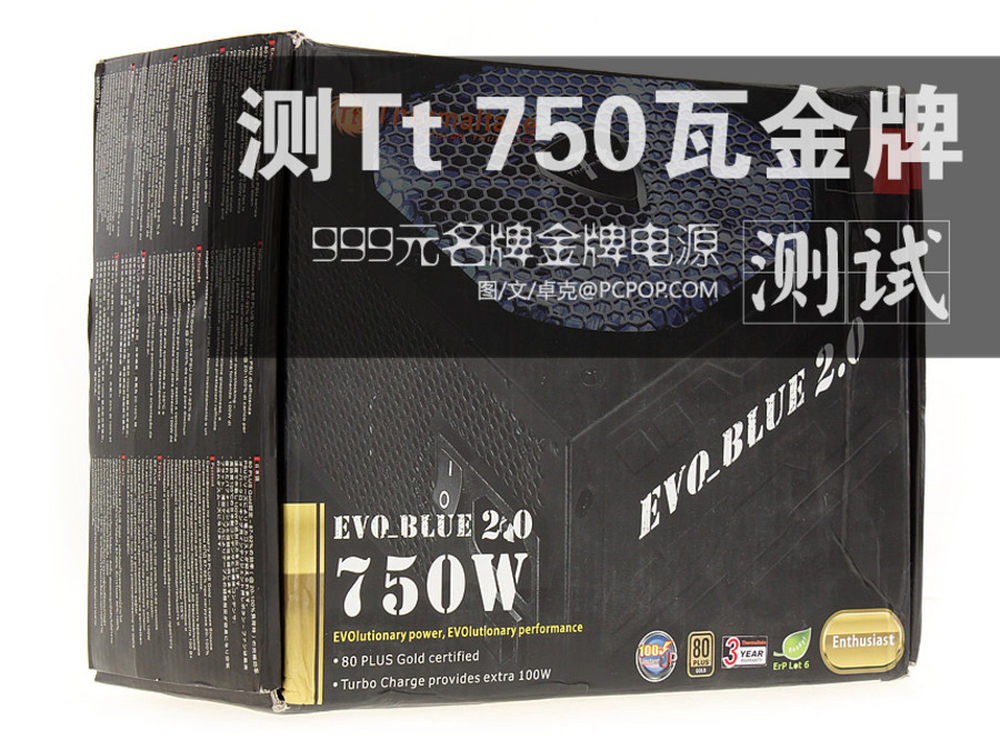

包装盒背面的信息非常丰富，标注四大特点：可以瞬间提升100瓦功率，采用日系电容，12V单路输出，采用扁线。一会儿我们将一一看到。
3/22
电源的外壳略作修饰，比起其他普通外壳的电源来说要好看，不过比起Tt上一版Evo Blue还是略微简化。
4/22

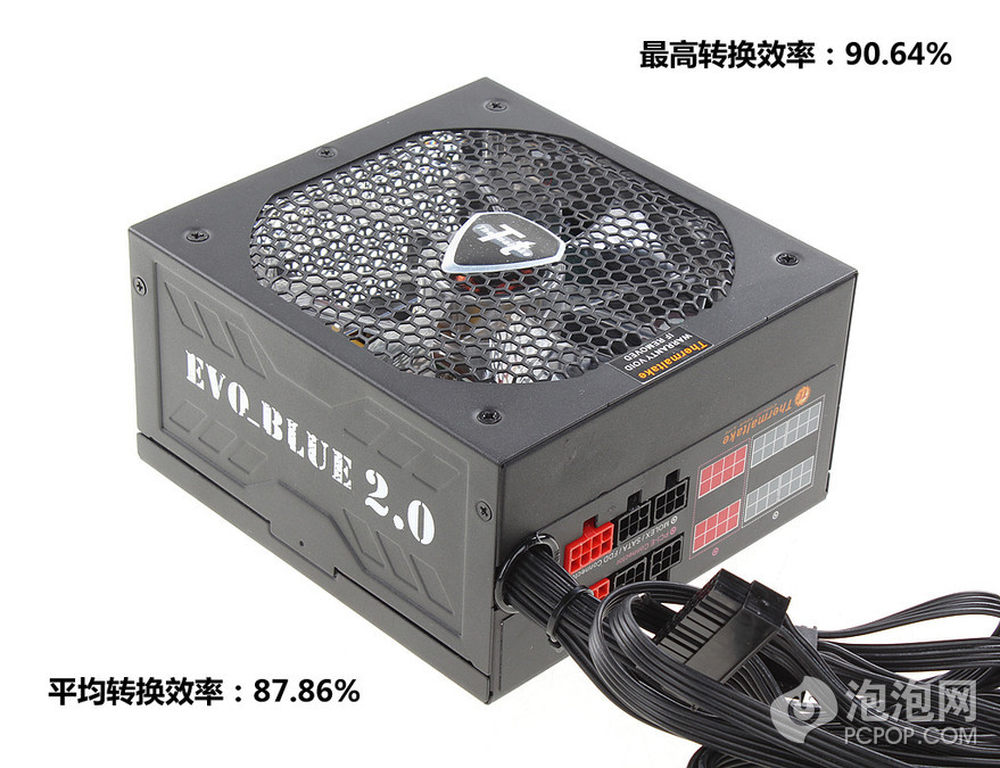

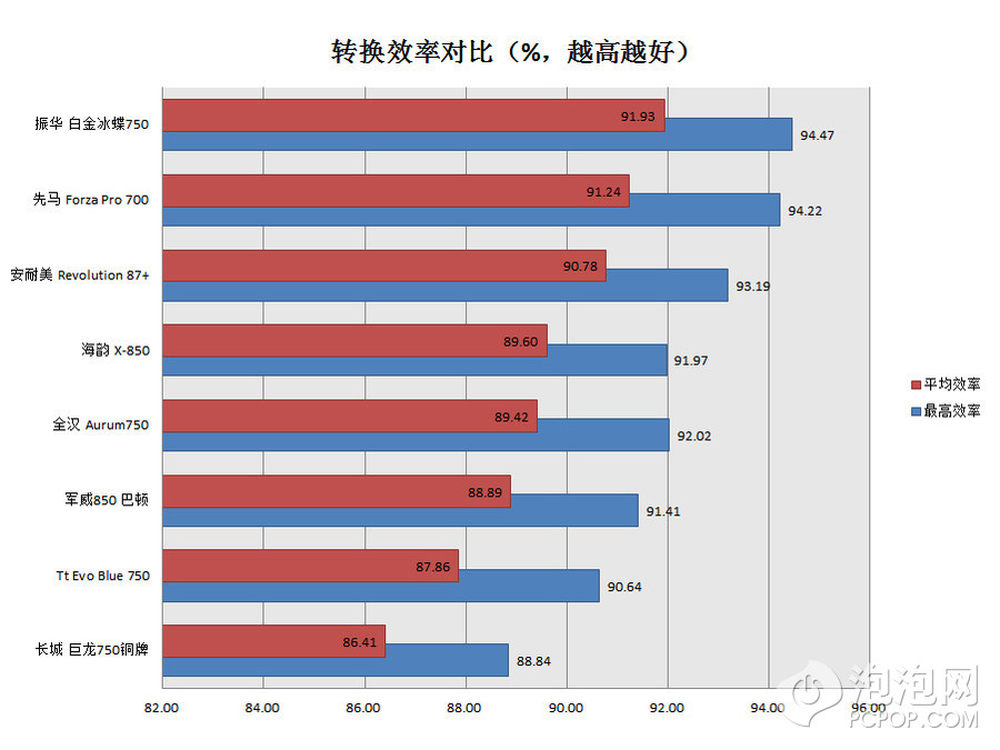

转换效率上内行的玩家可以看出门道，而且这里还有另外一个电源采用的是和Evo Blue一样的瓤。Tt Evo Blue 750瓦的最高效率在220V输入电压下已经超过了90%%，这一点给我留下了深刻印象。
5/22

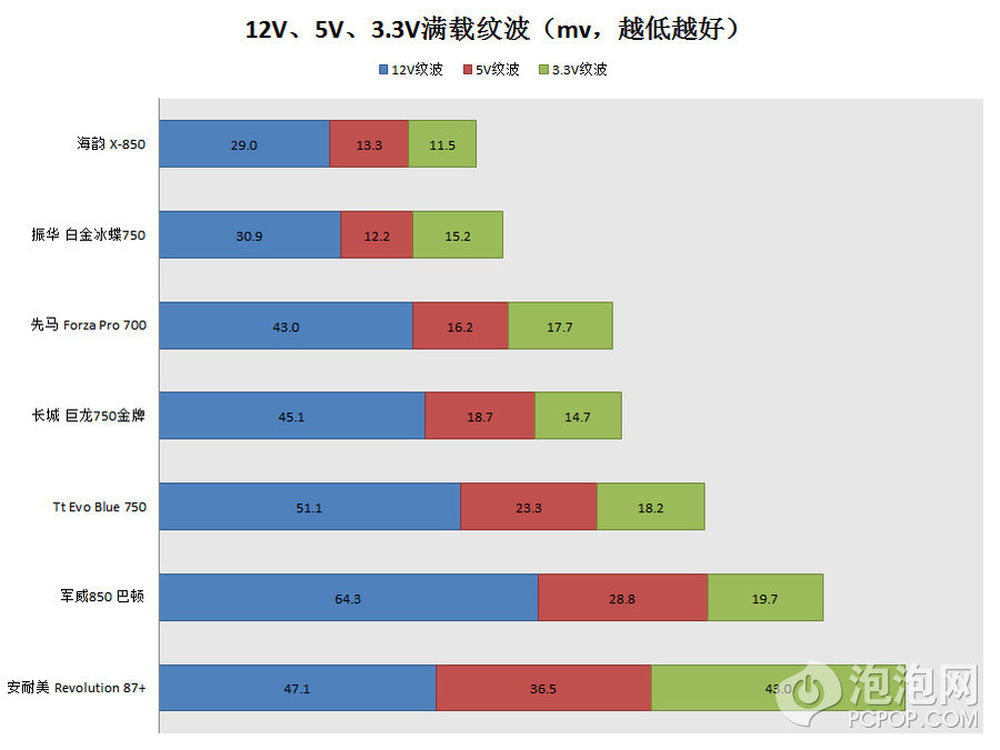

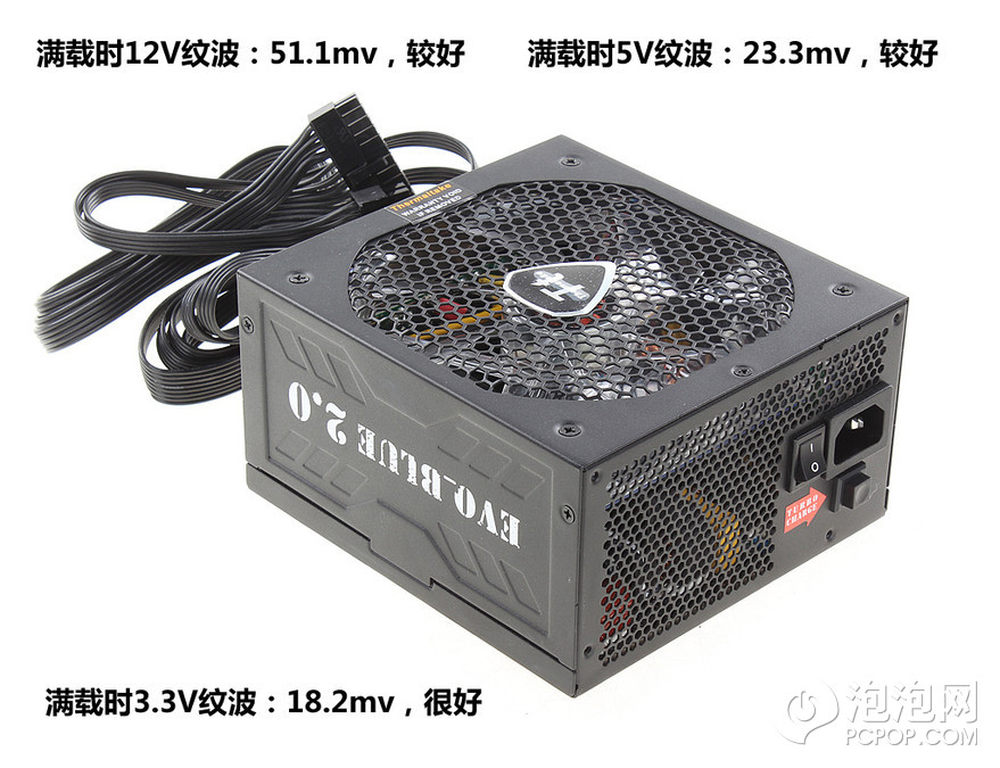

满载时各路纹波的表现较好。
6/22
因为功率档已经较高，这里的对手谁都想把产品做好，所以即便是表现较好的产品也不能松懈。
7/22

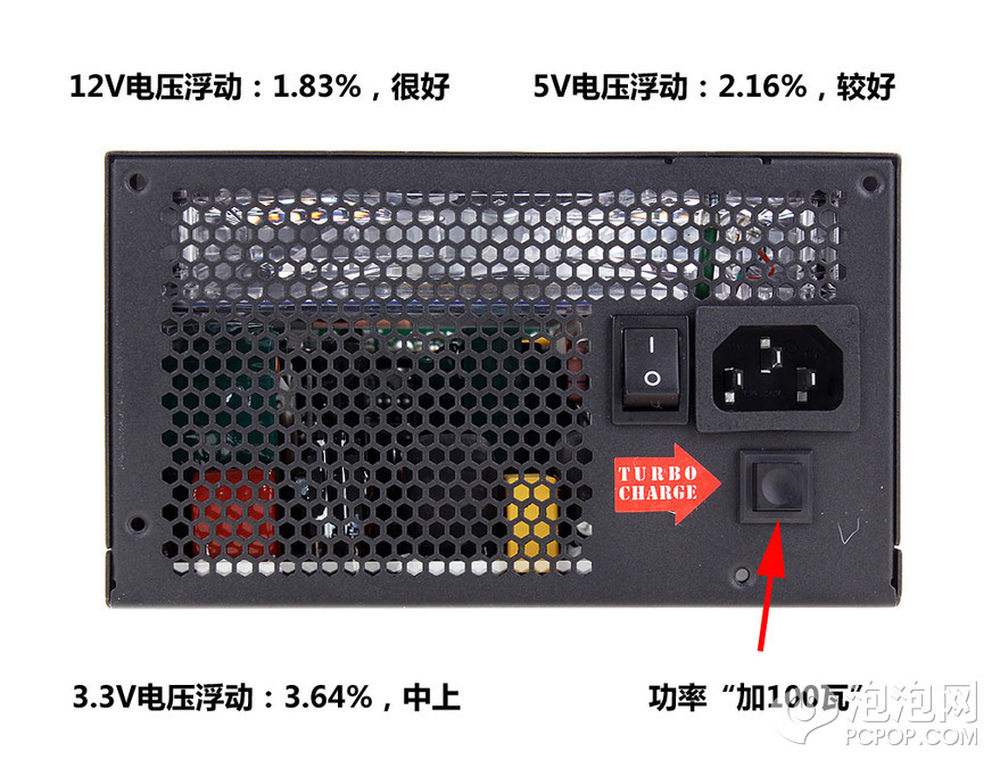

这里有一个产品亮点：提升功率100瓦。本来想把原理仔细看看，打开外壳发现按钮直接连在风扇上，按下后风扇全速工作，没有了。这也是有道理的，如果硬件没有任何表动，传输的功率不会凭空增大，只能靠强大的散热来弥补。
8/22

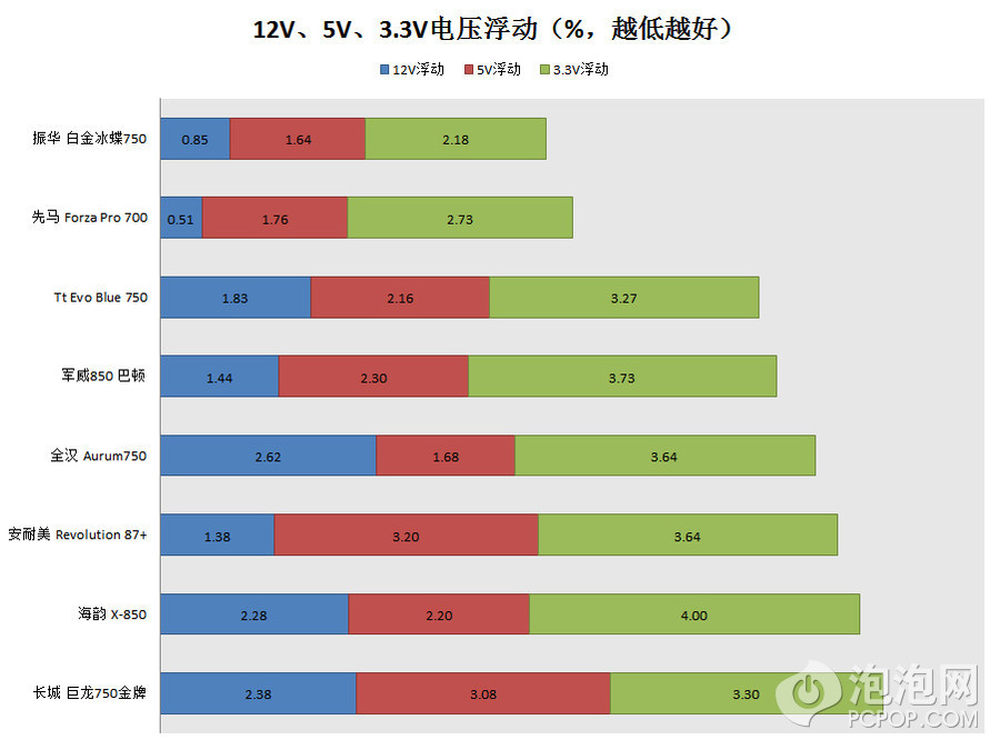

Tt Evo Blue 750瓦在静态负载下的电压稳定性表现很不错，第三名。
9/22

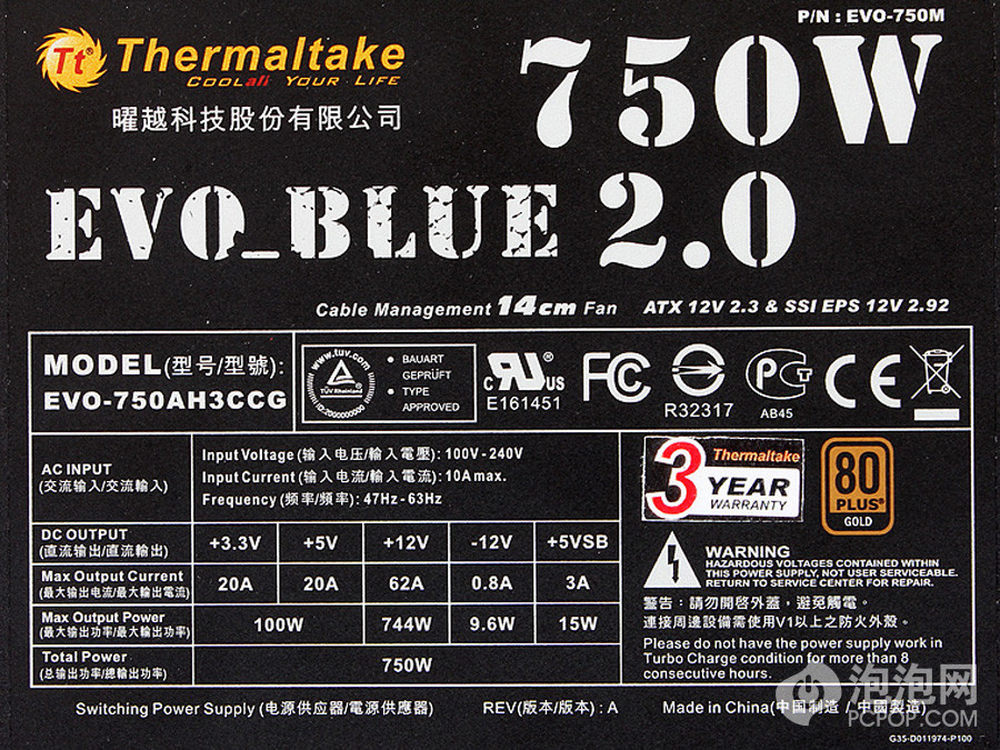

不得不说这功率贴纸设计得确实很酷，而且标示很规范，可以看到单路输出，限流定在62A，无论你怎么接线都不会发现过流保护。5Vsb提供了3A的电流，对移动设备充电有帮助。除此之外还有80PLUS金牌标（略偏色），提供3年质保。最有价值的是一溜多国安规认证，这个最有价值。
10/22

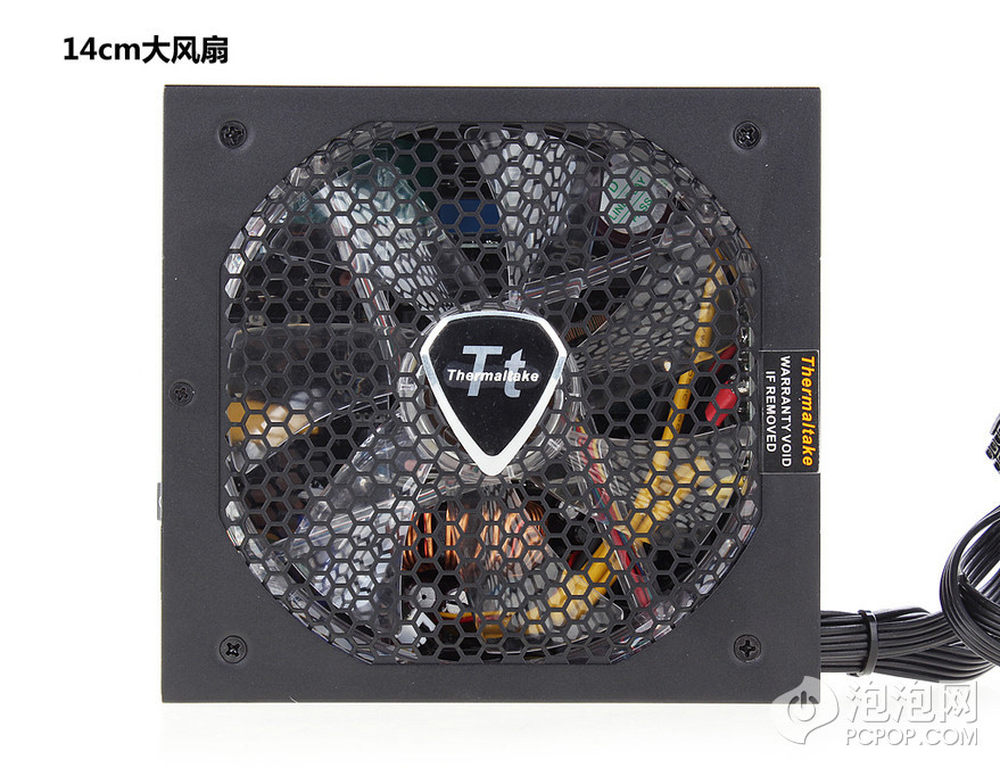

电源采用了14cm透明大风扇，工作起来以后还有蓝色LED光，正映了它的名字。
11/22

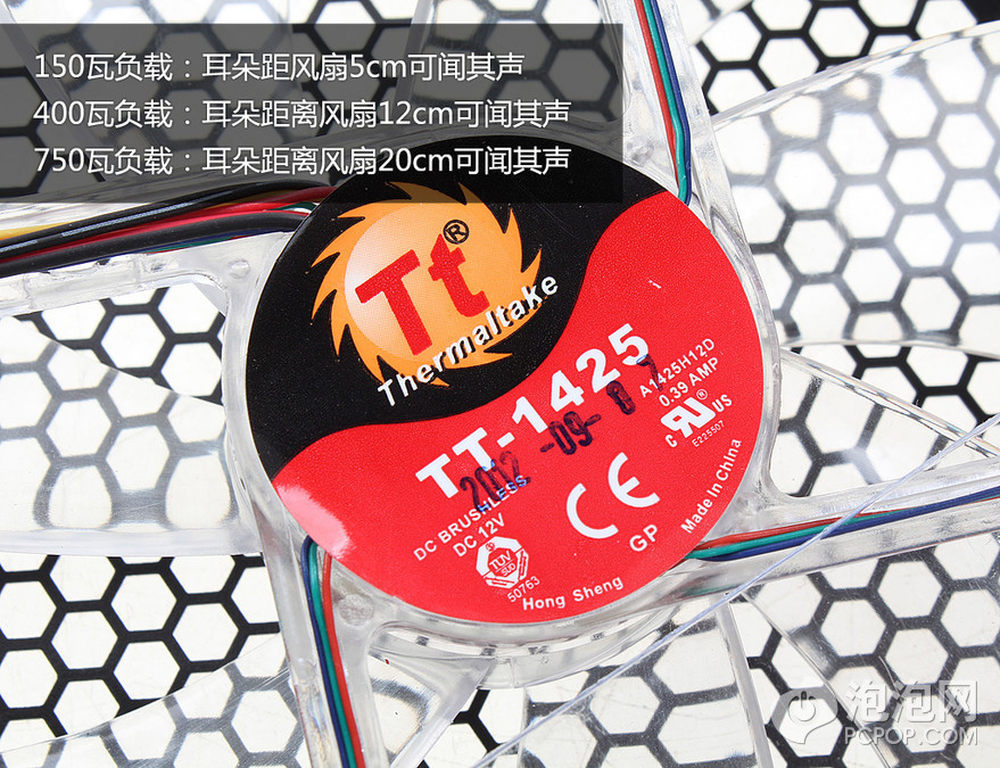

我们测试了噪音表现，在不开启加100瓦时电源风扇比较安静，开启后按全速工作，噪音还是比较明显的。风扇来自Hong Sheng，由于标签已经由Tt定制过，所以不知道轴承类型，最高工作电流0.39A。
12/22

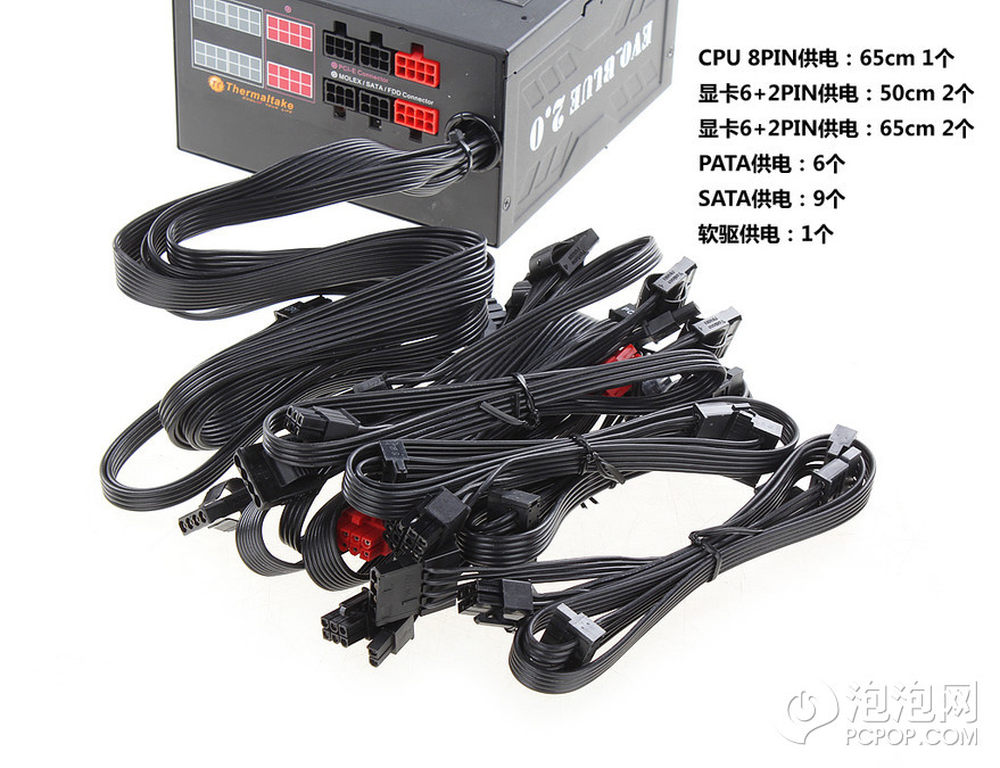

电源的线材是一个设计亮点，全部采用扁线更加利于机箱内的整洁，现在市售电源中连插主板24PIN这一束也用扁线的只有很少的几款，Tt Evo Blue就是其一。线材长度很规整。接口数量没有问题，模组化线材接口面板上红色专门接显卡，由于设置了防呆设计，所以不会插错。
13/22

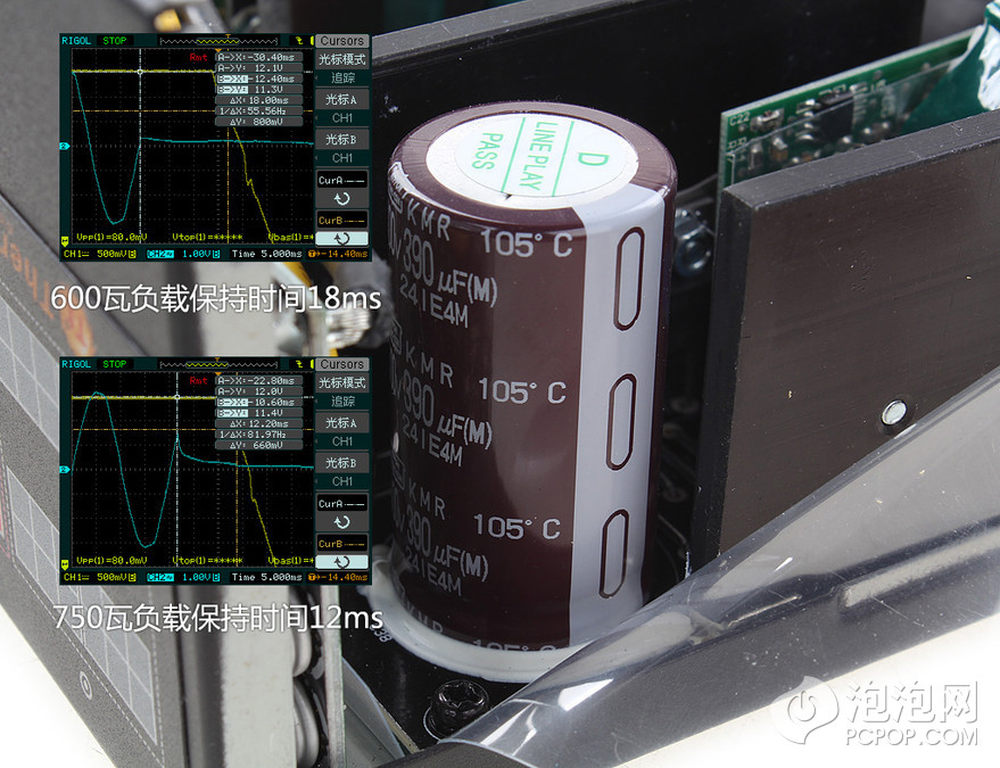

我们测试了电源在600瓦和750瓦下的保持时间，其中600瓦相当于满载功率的80%%，可以达到18ms，已经达到了Intel电源规范的要求的时间。主电容采用了日化的390uF电容，耐压400V，耐温105摄氏度，我喜欢它的耐温。
14/22
在动态负载下这款电源的表现出人意料，因为我们也测试过若干款其他同样设计的电源，这样的表现还是头一次见到。
15/22

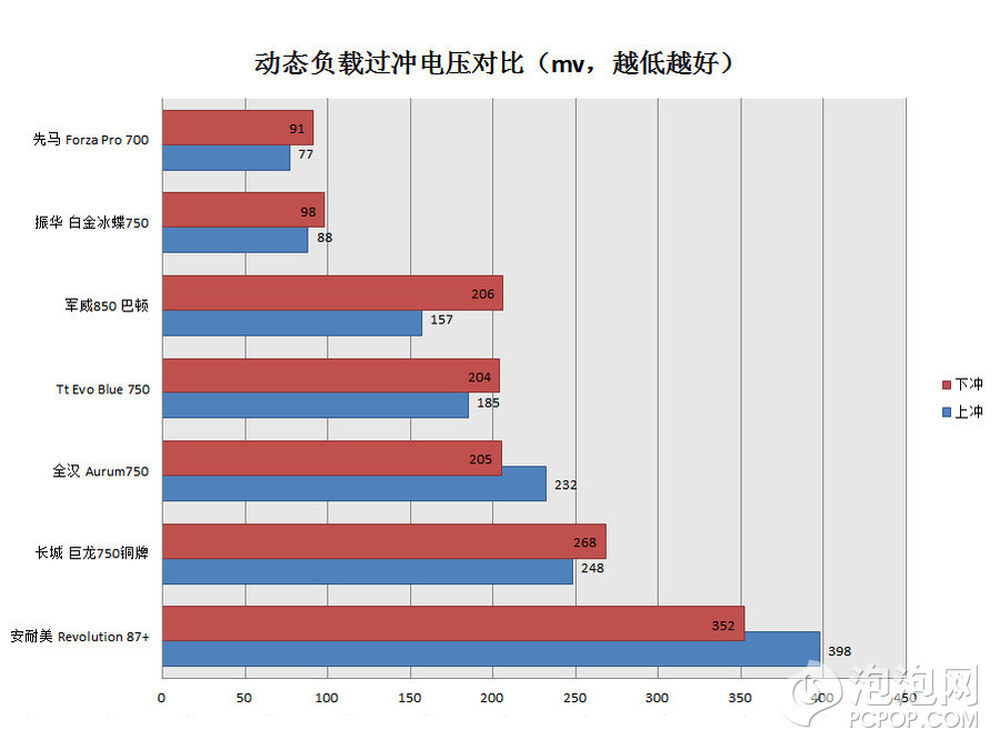

过充电压的数值还不算高
16/22

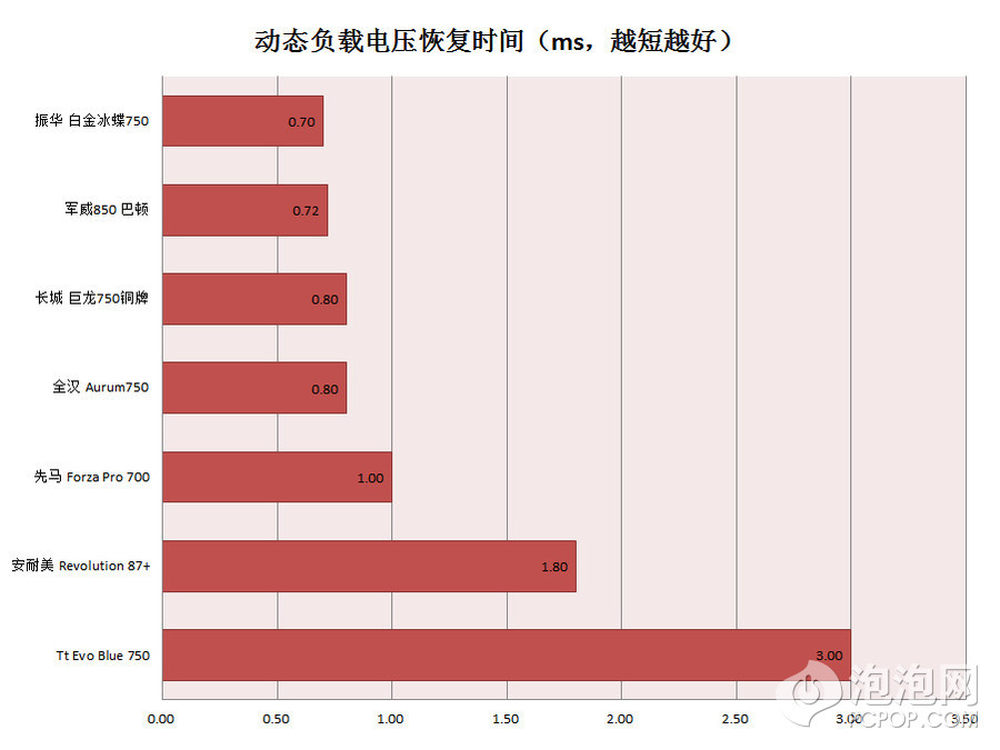

恢复时间长主要是电压来回调整，尤其是在负载撤销的动作上需要调整10次。
17/22

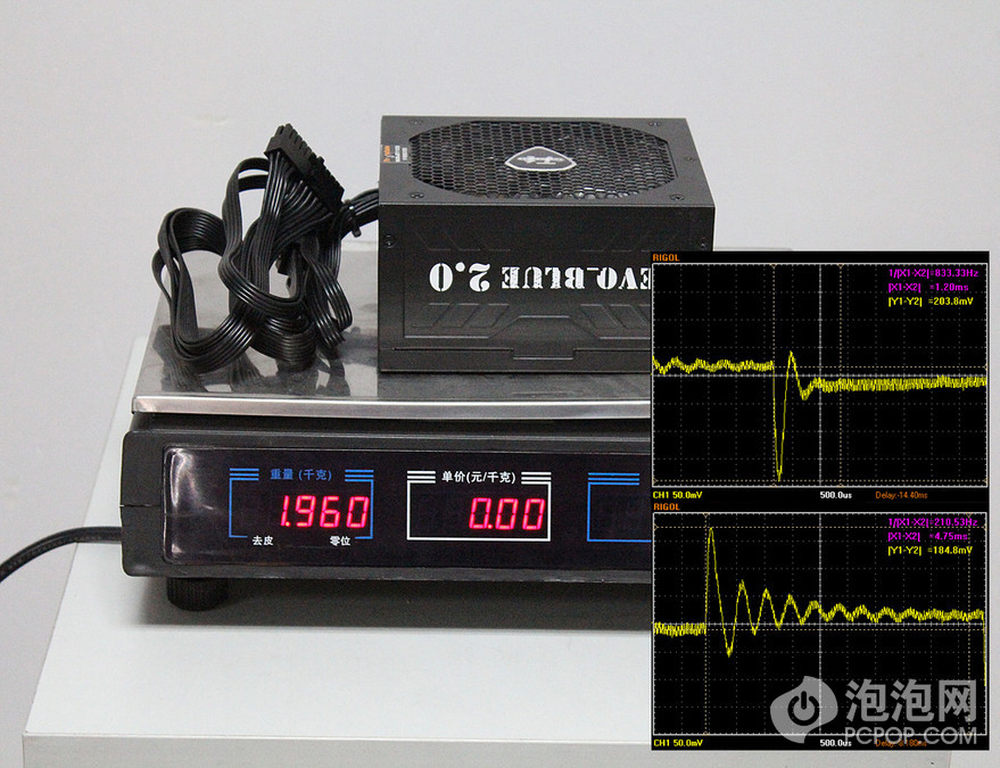

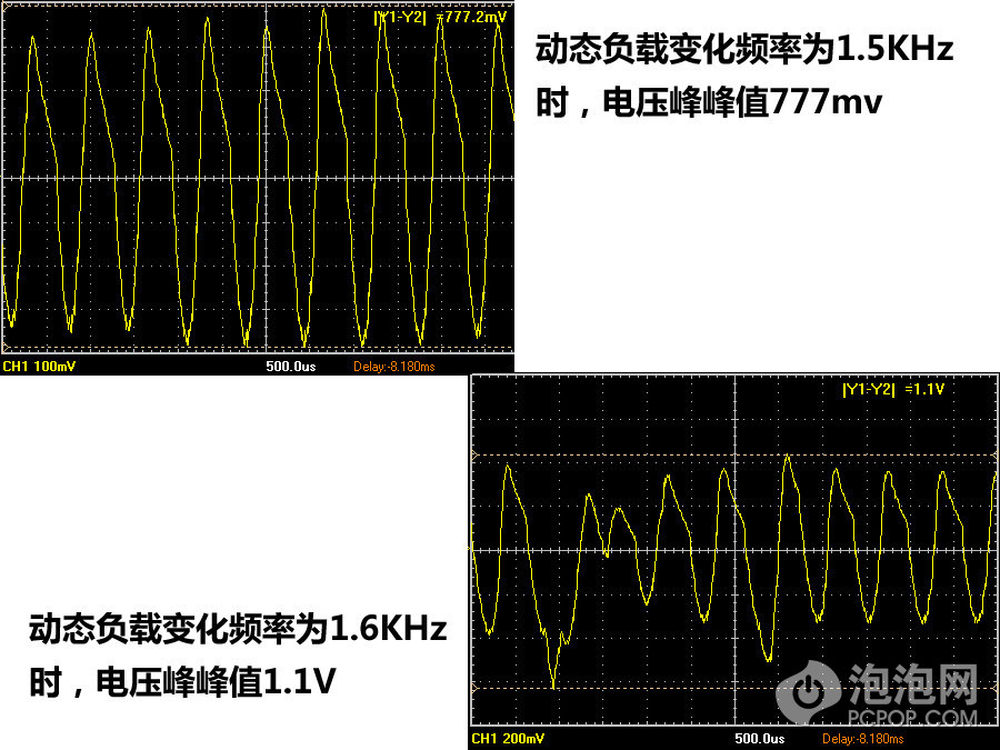

我们在从50Hz-10KHz的动态负载变化过程中还截图了1.5KHz和1.6KHz的波形，由于电源直接供电给主板的VRM输入端，主板上也有很多电容做缓冲，所以上下浮动对CPU的稳定工作没有什么影响。
18/22
这是我们非常熟悉的结构，PUQ金牌，单面PCB布线，采用主动式PFC，双管正激，二次侧同步整流，可以轻松达到92%%的转换效率。也是侨威经过几年研发，出品的一套低成本高性能双管正激结构的80PLUS金牌方案，受到广大品牌的热烈追捧。
19/22

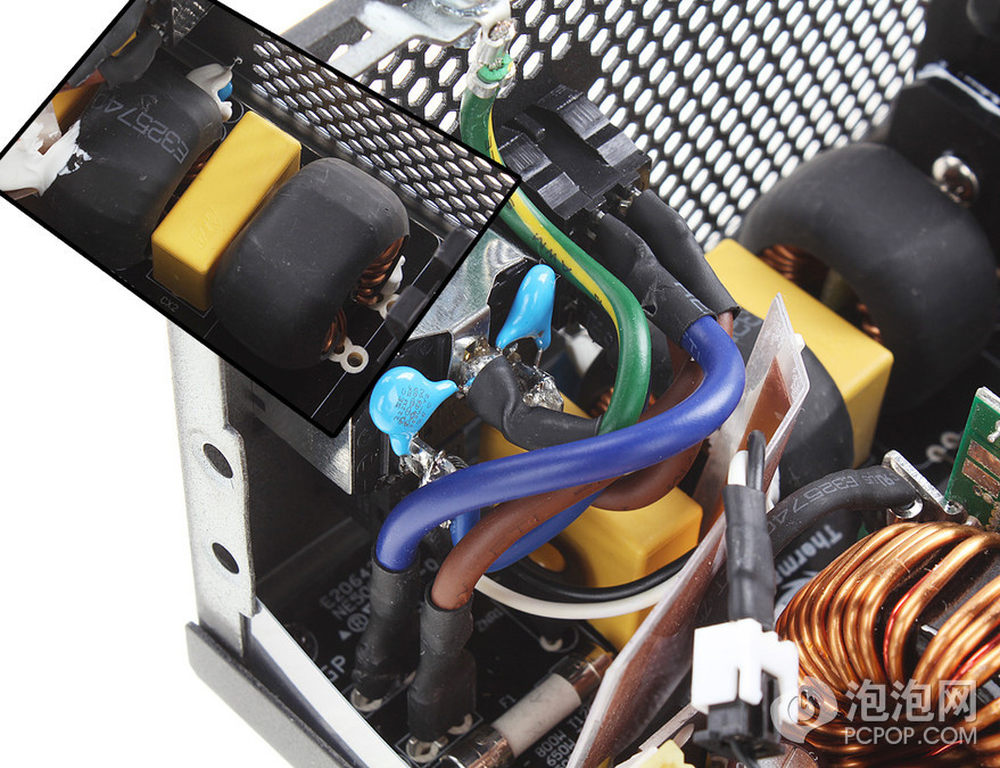

EMI滤波上提供了2个X电容，两对儿Y电容，两个巩膜电感，一个MOV，一个保险管做输入侧的过流保护。是一个很完整的滤波设计，为过安规提供保证。
20/22

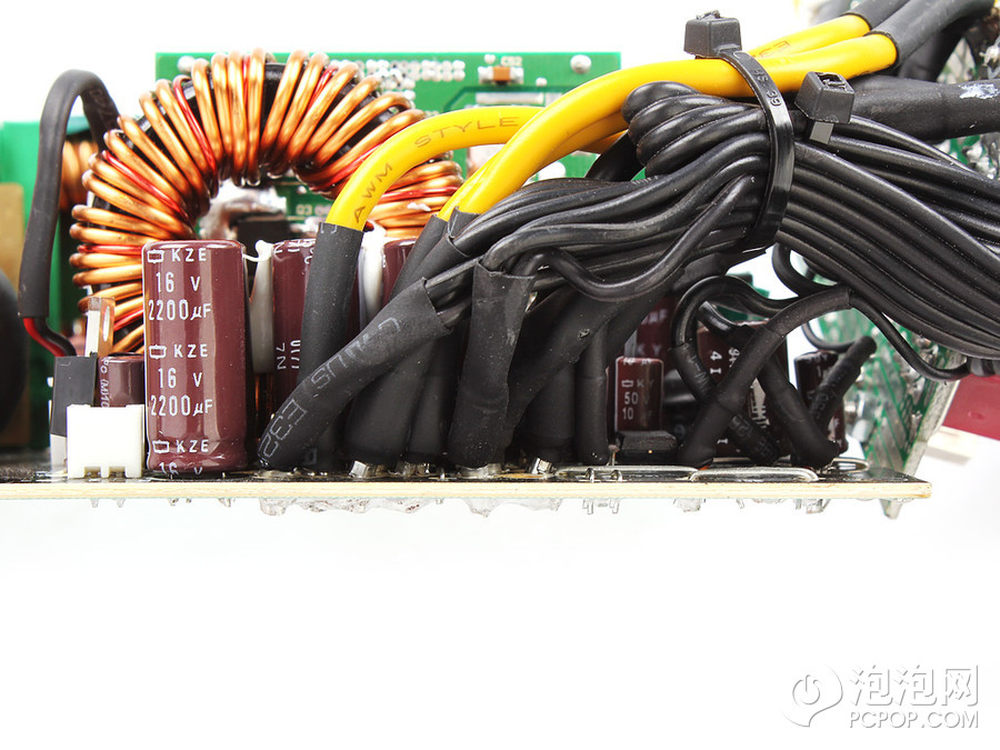

可以看到二次侧滤波电容全部采用日化出品的产品，考虑到一次侧也是如此，这颗电源在电容上确实用料很足。需要走大电流的地线和12V线采用12AWG的粗线和模组化接口板相连。
21/22
只有在二次侧地线和12V上出现了手工堆锡痕迹，其他部分波峰焊和贴片工艺都比较规整，是高端产品的水平。
22/22

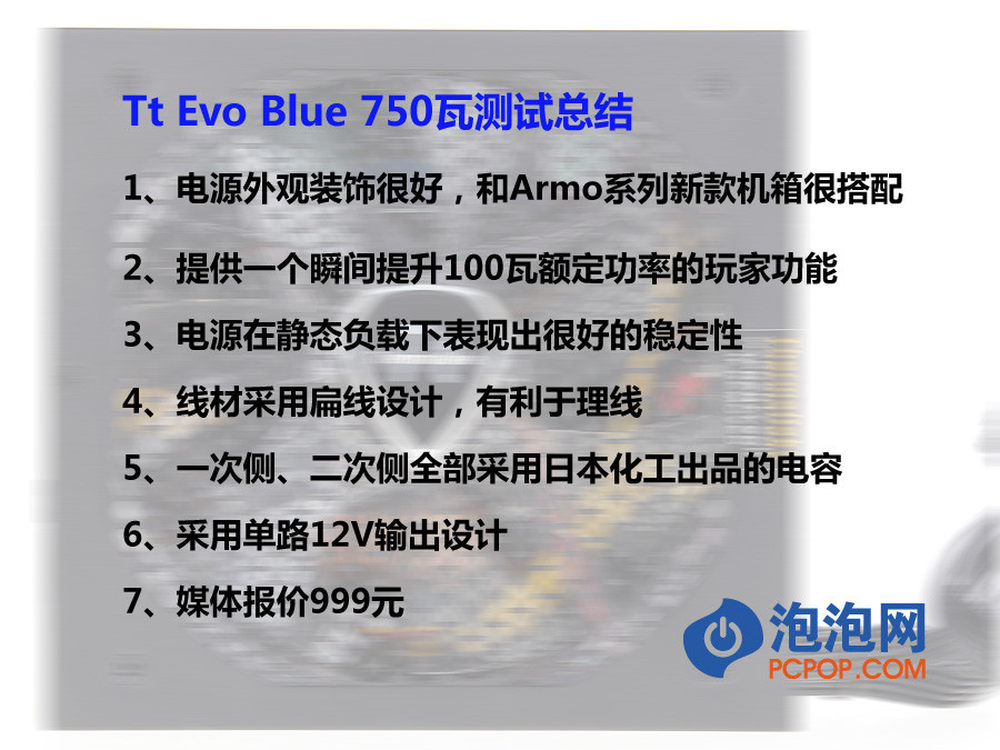

这是一个外观动感的80PLUS金牌电源，颇有游戏风格，而且还有一些亮点，价格999元不算贵，感兴趣的玩家可以考虑购入。
