比键盘还小的主机！小编实战HTPC装机
1/23
当编辑（屌丝一枚）这么久了，整天给人推荐新潮的配置，而自己却用着一台08年的古董笔记本。（这怎么说的过去？）这不马上就临近年底了我也“奢侈”一把，给自己装了台小主机。本文详细讲了装机DIY的过程，最近打算装HTPC的用户可以参考。
2/23

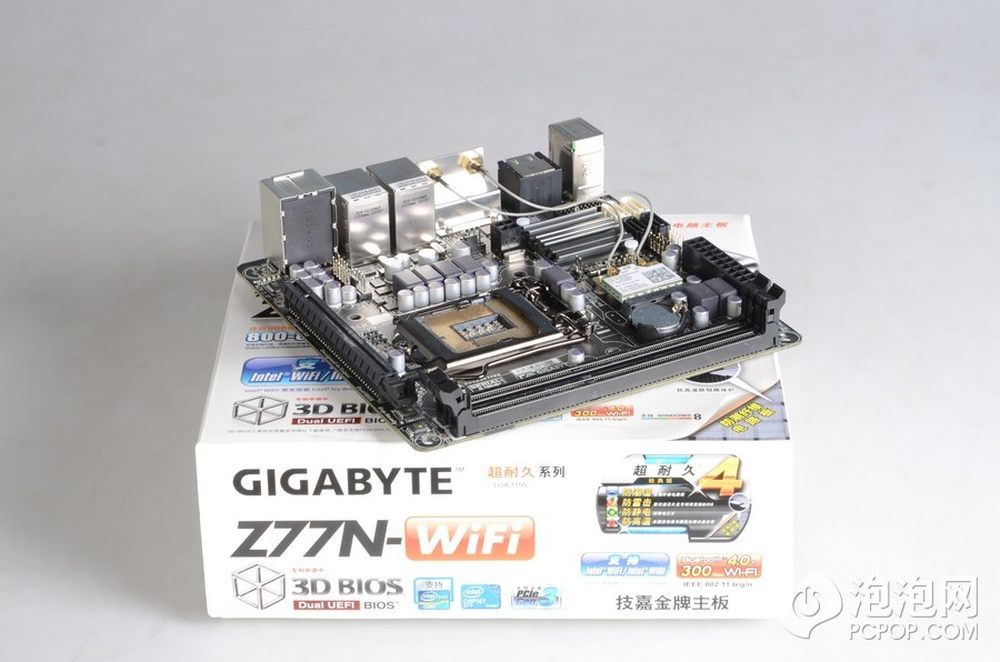

主板方面选用的技嘉的GA-Z77N-WiFi，此款主板专为HTPC用户打造，支持双千兆网络、WiFi、蓝牙4.0、HDMI输出等功能，具备了丰富的娱乐功能。（上市价格为999元）
3/23

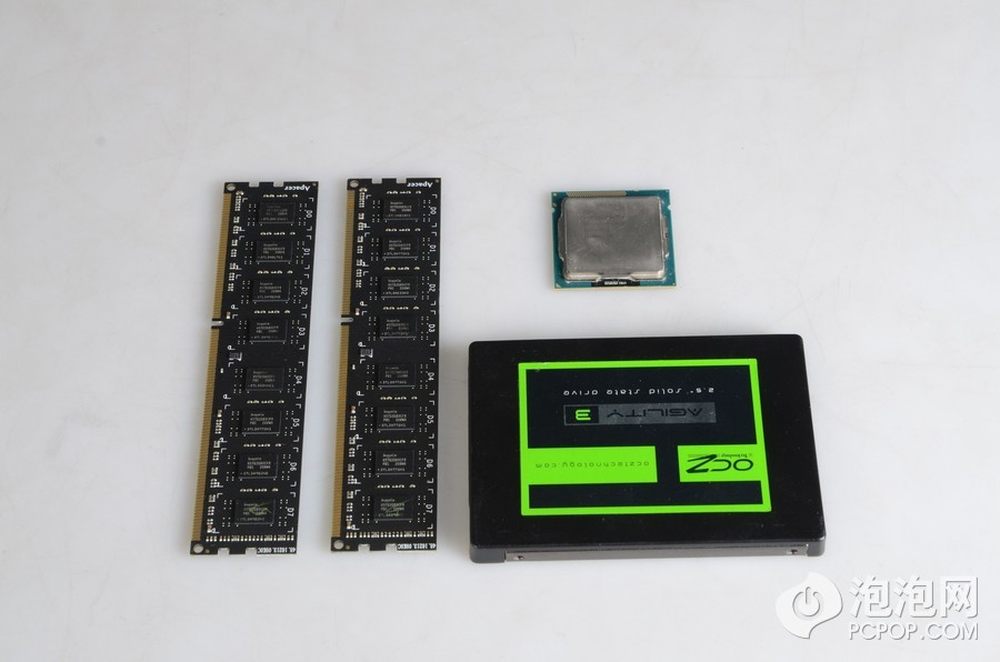

三大件为：两条DDR3 1600内存，一块OCZ 120SSD固态硬盘，处理器其为酷睿i5 3570k。
4/23

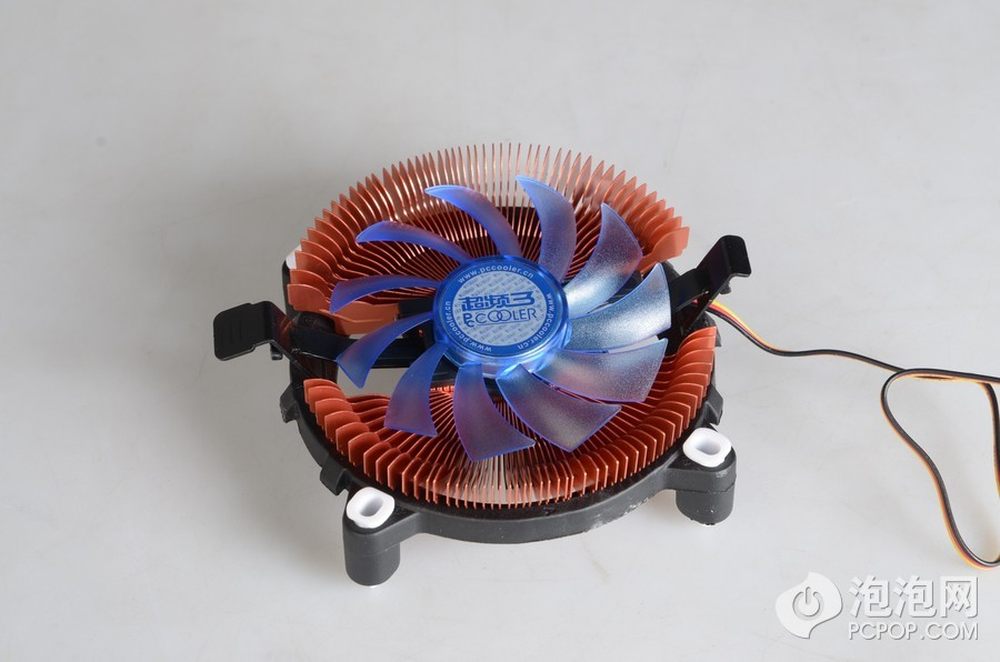

由于机箱的高度限制，所以在散热方面选择了一款超频三的蜂鸟E86，散热器的厚度仅为28MM。
5/23

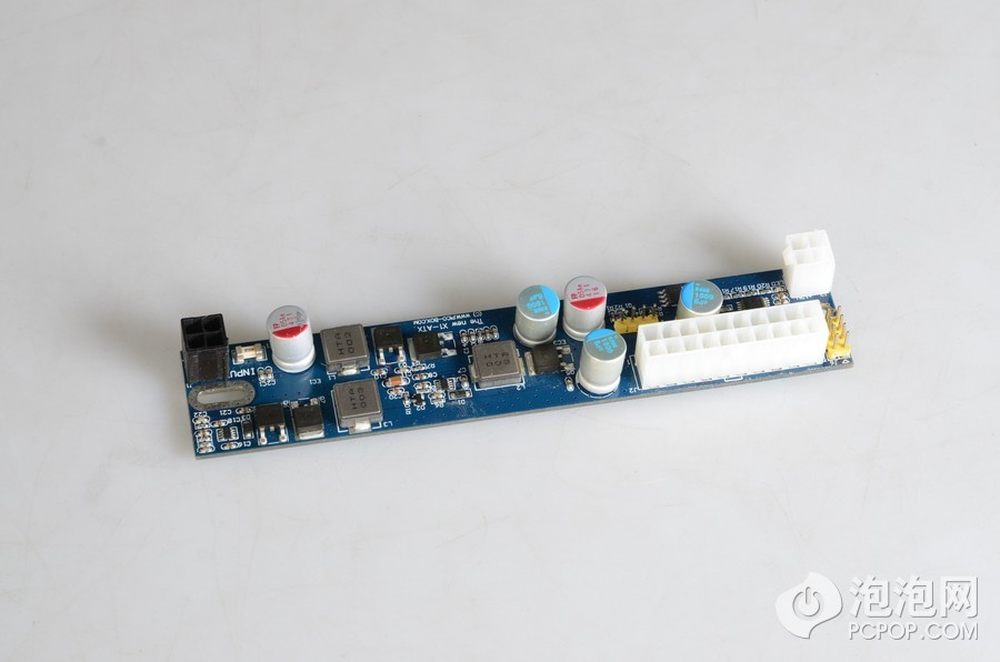

电源方面，选择的是DC-ATX电源板，电源板的额定功率为150W，峰值功率为180W，转换效率92%%，带有过流保护、过压保护。（淘宝价格为72元，电容是全固态的，做工还算凑合）
6/23

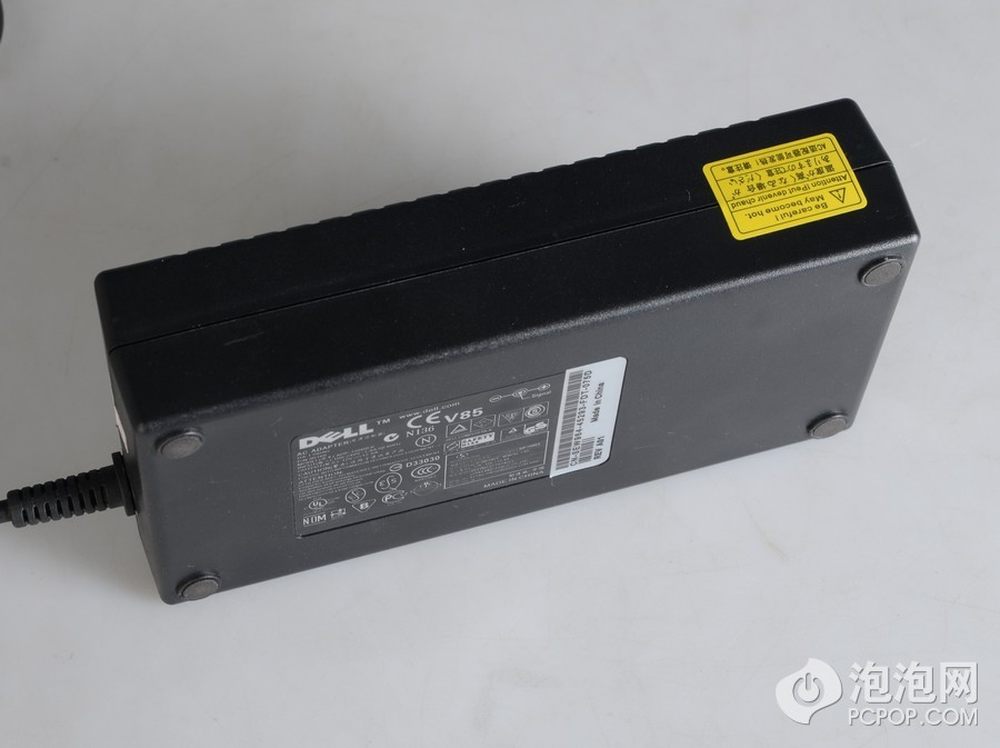

电源适配器选择的是，DELL一款150W DC-ATX产品，输出电压为12V 12.5A。（商家用洋货改造的，不过质量没有问题，适配器的淘宝价格为50元。）
7/23

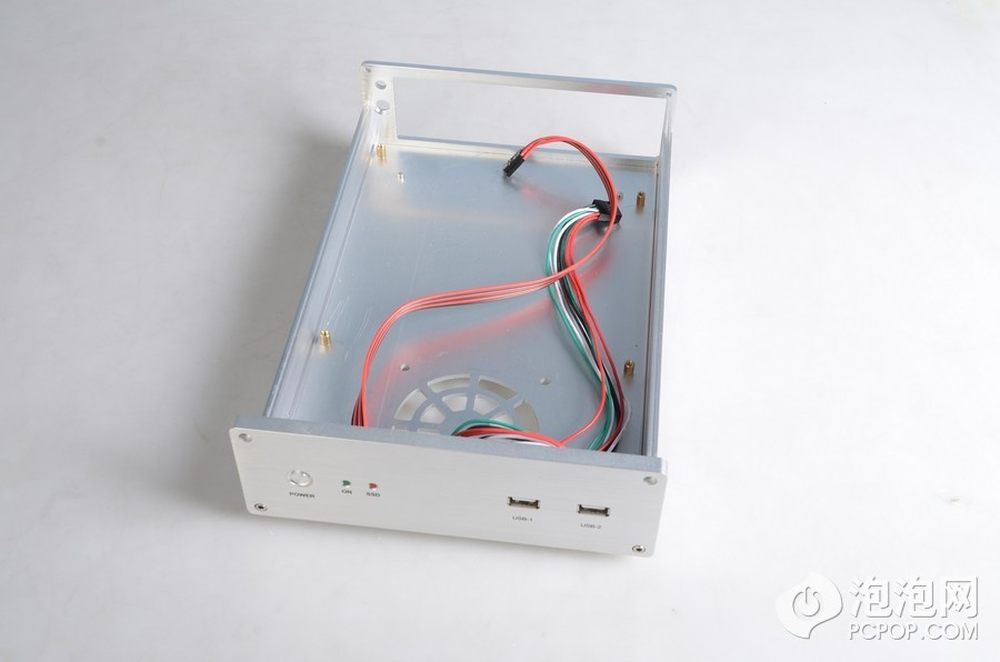

“HV-4B HTPC机箱”，此款机箱是淘宝卖家自己设计的，机箱采用纯铝打造，机箱前面板8毫米，背板4毫米，上下板3.0毫米,侧板5.0毫米，整体做工非常厚重。（淘宝价格145元）
8/23
机箱内部提供了一个8CM风扇孔位。
9/23

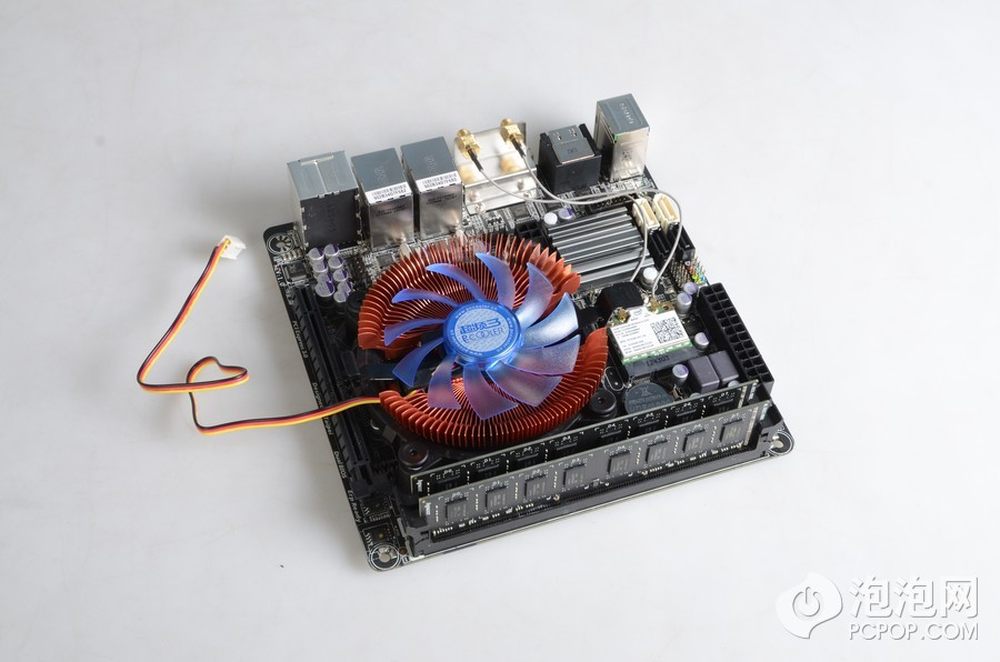

上机前先安装好CPU、散热器、内存。
10/23

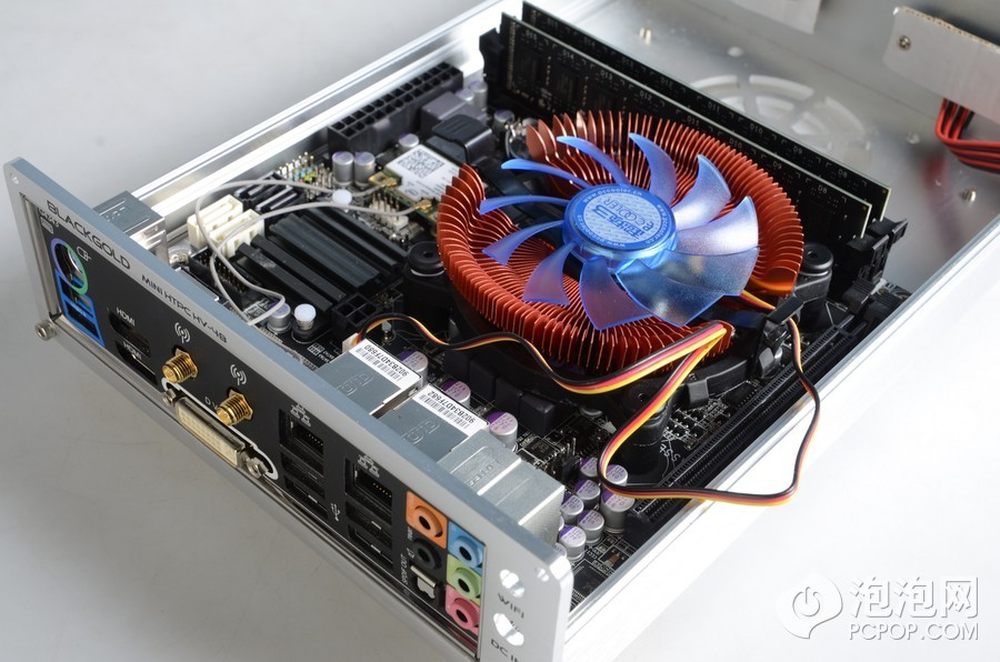

将主板安装到机箱内。
11/23

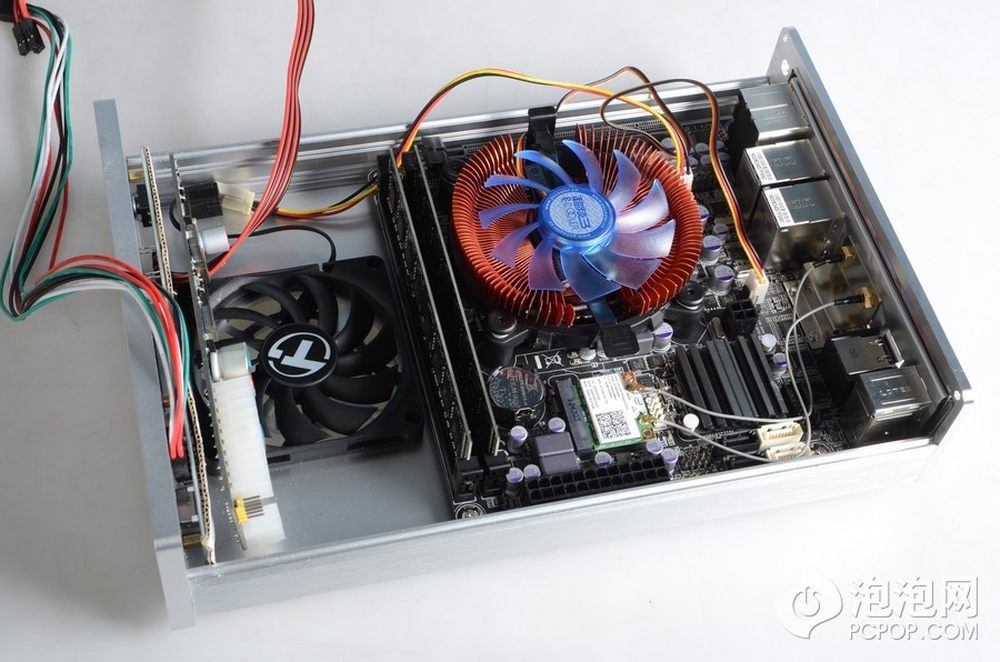

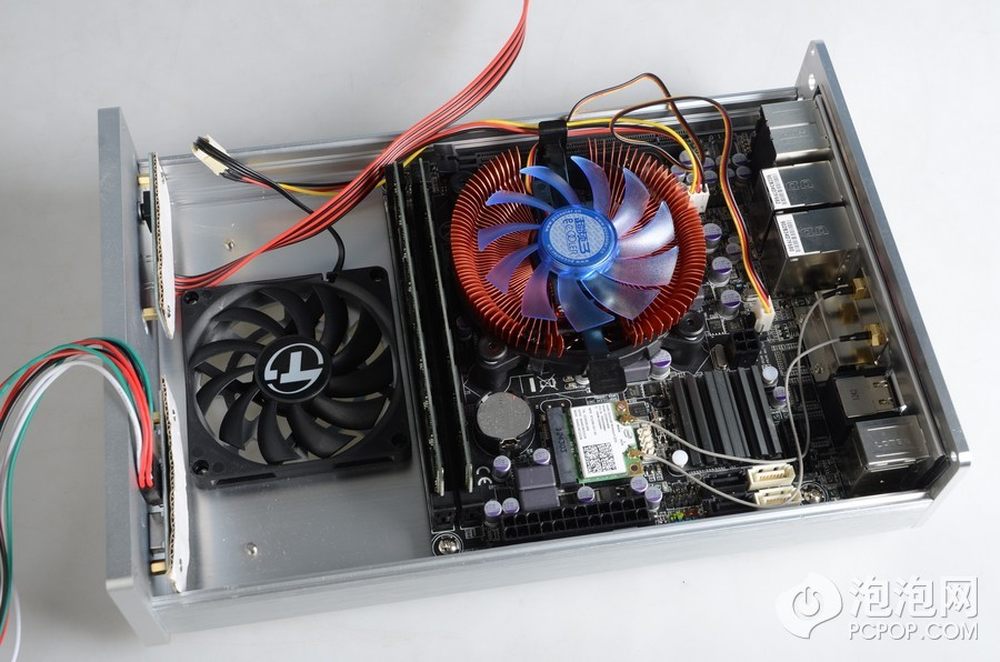

安装机箱风扇。
12/23
图由于电源板是我单独购买的，而淘宝上卖的电源板是直插型（节省空间），因此我在装机的时候，出现了电源板没有地方固定的麻烦。
13/23

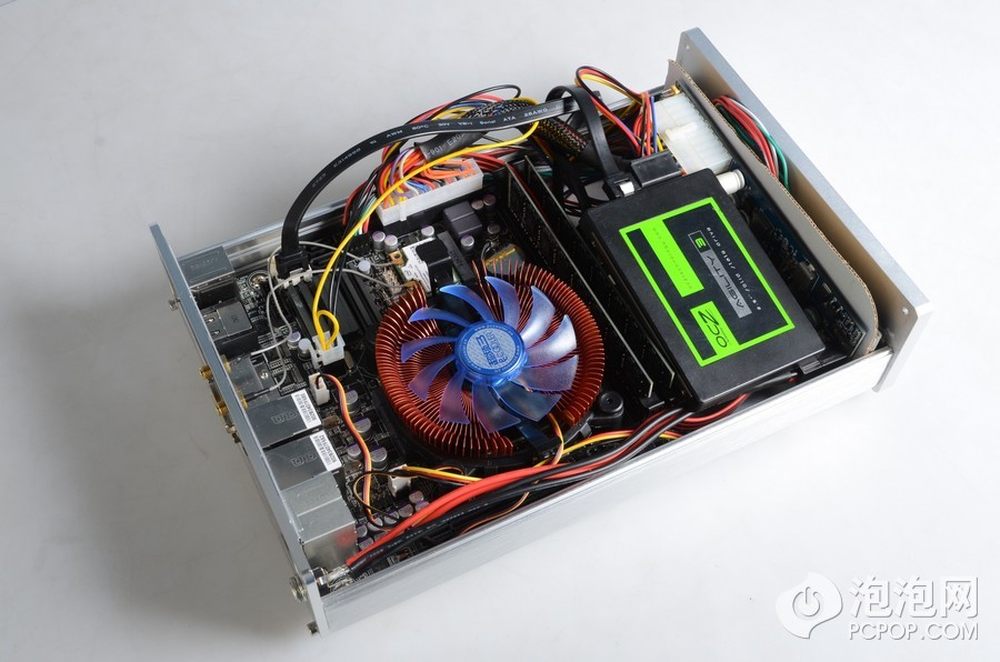

机箱内部的走线有些乱，如果采用直插型电源板，机箱内部的走线就会好很多。另外电源板占据了硬盘托架的位置，硬盘托架也不能安装了，硬盘就悬空状态呆着吧！（第一次装这样的小机子没经验）
14/23

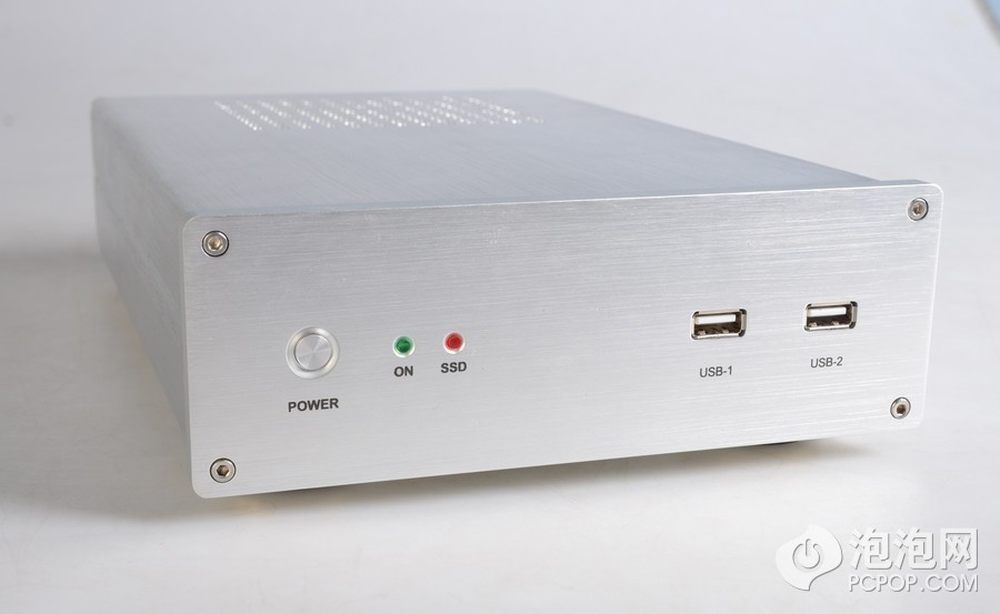

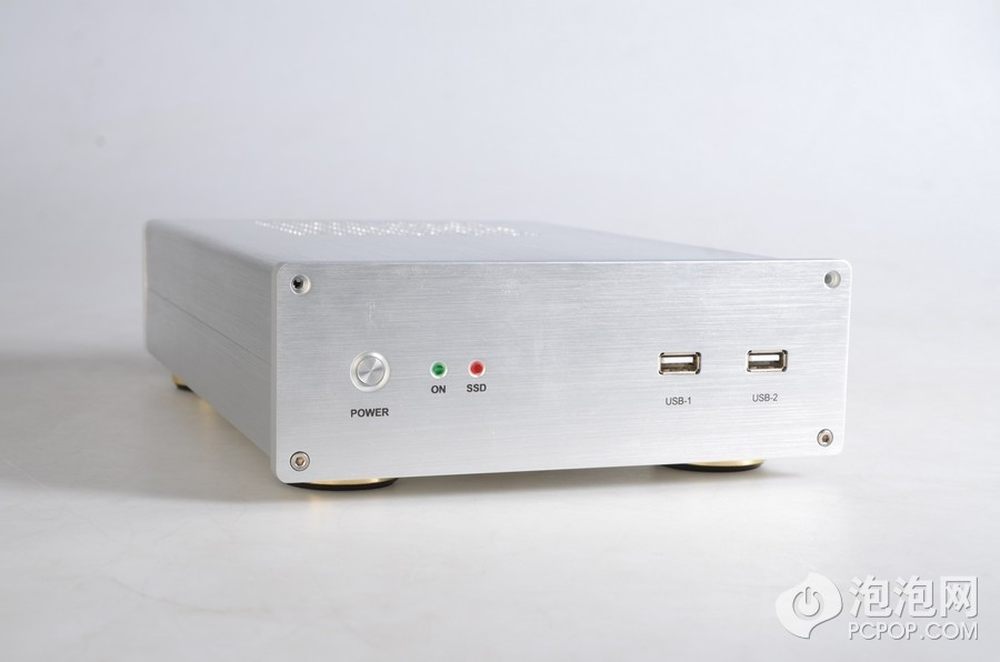

整理完了机箱内部走线，盖上机箱盖然后拧紧前后的螺丝，主机的正面看上去还算不错。
15/23

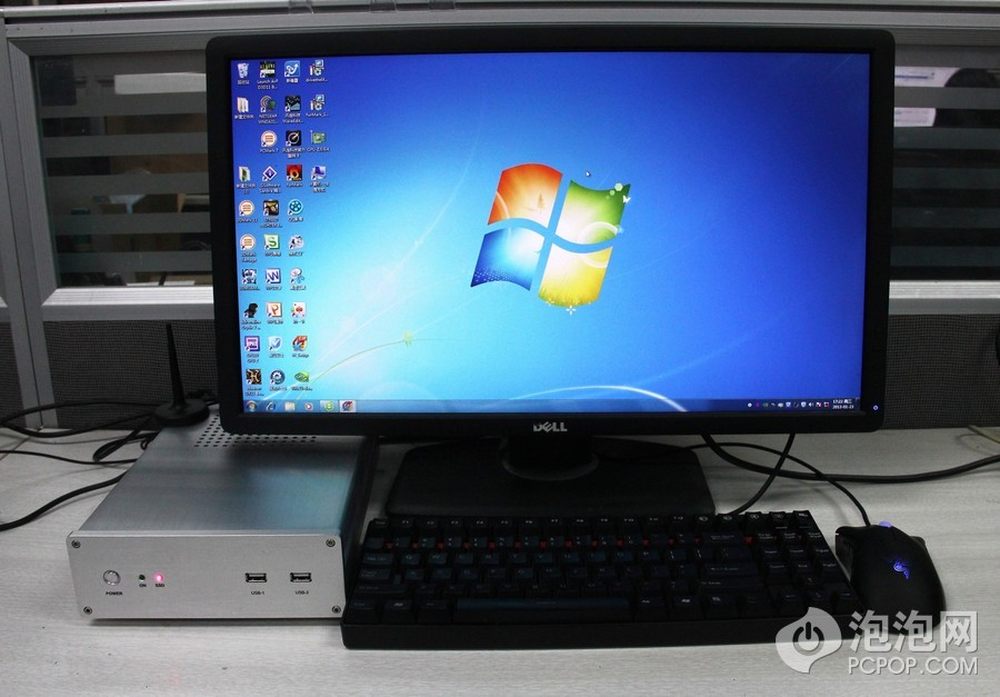

在工位上拍的图效果不太好，不过我们可以看到主机非常小巧（比键盘还小），另外技嘉的GA-Z77N-WiFi主板还附带了两根天线，这样就免去了连接网线的麻烦。
16/23
平台的软件截图。
17/23

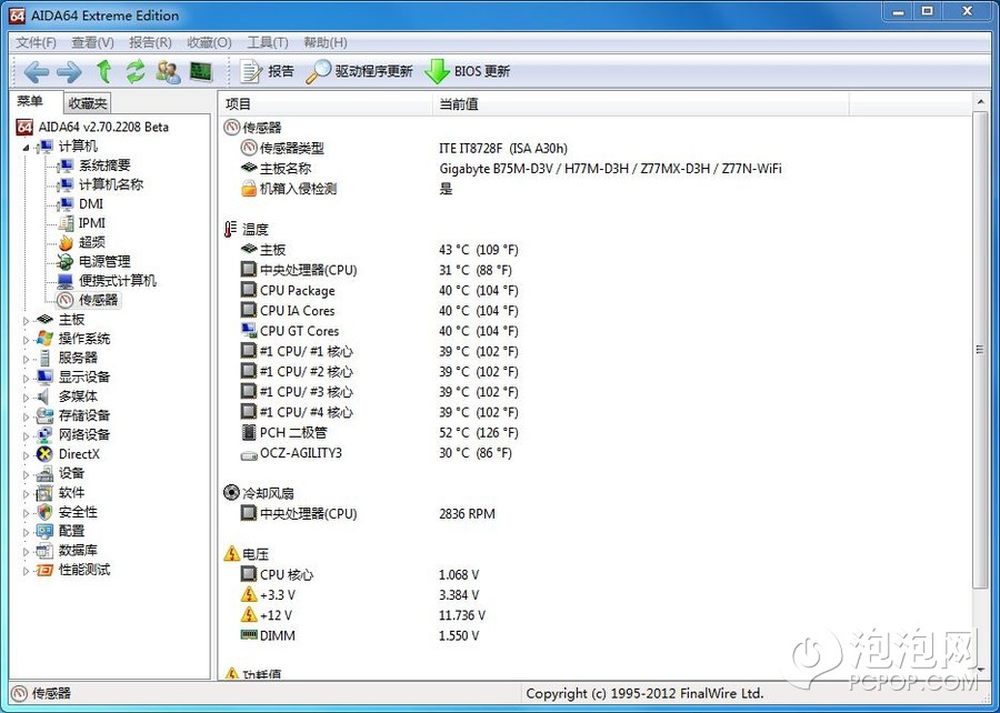

机箱内部的温度截图，待机状态下理器温度31度，主板温度为43度。主板温度有些偏高，貌似技嘉主板的通病，机箱内部空间狭小也有部分影响。
18/23

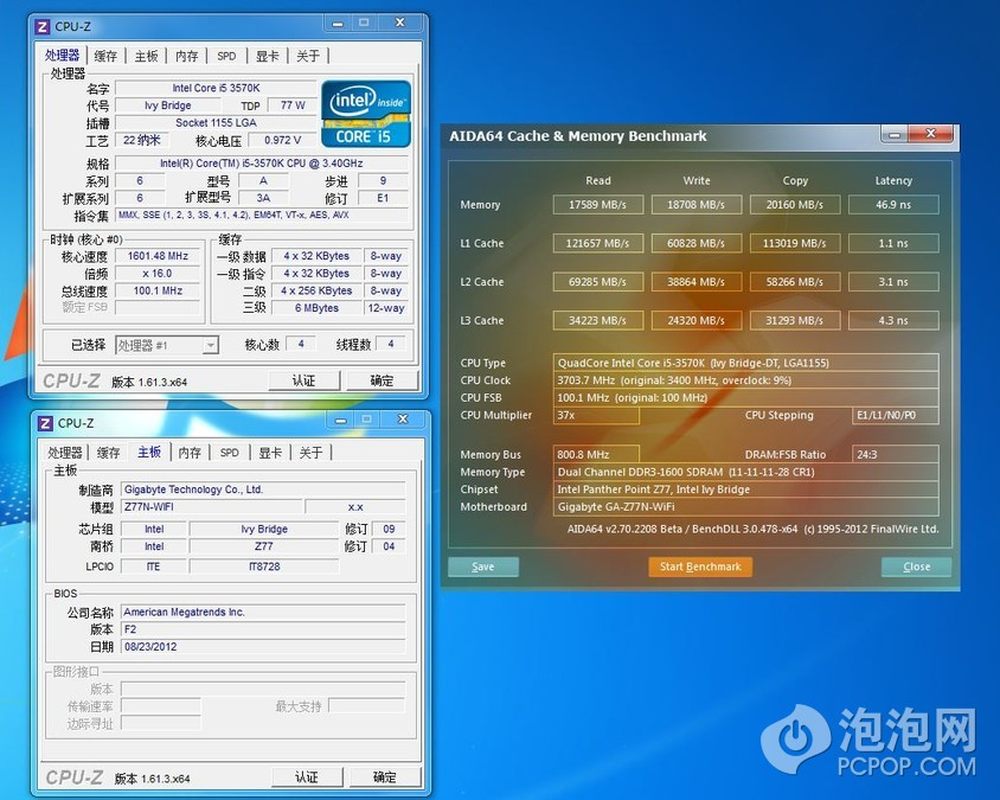

内存读写测试。
19/23

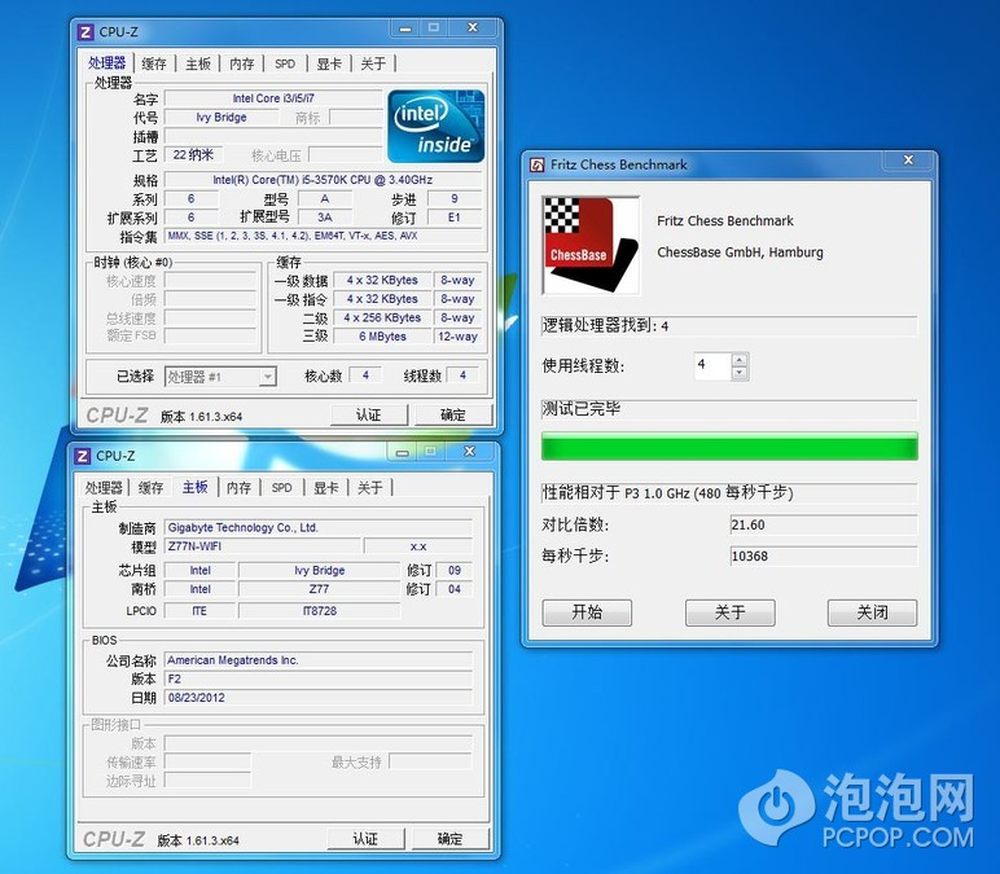

处理器性能测试
20/23

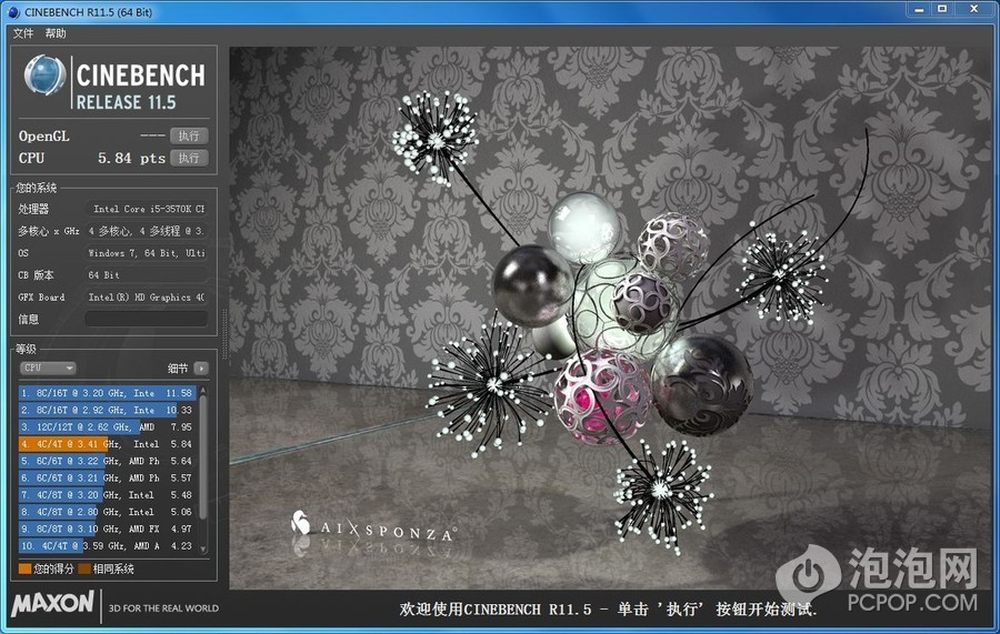

CineBench11.5性能测试。
21/23

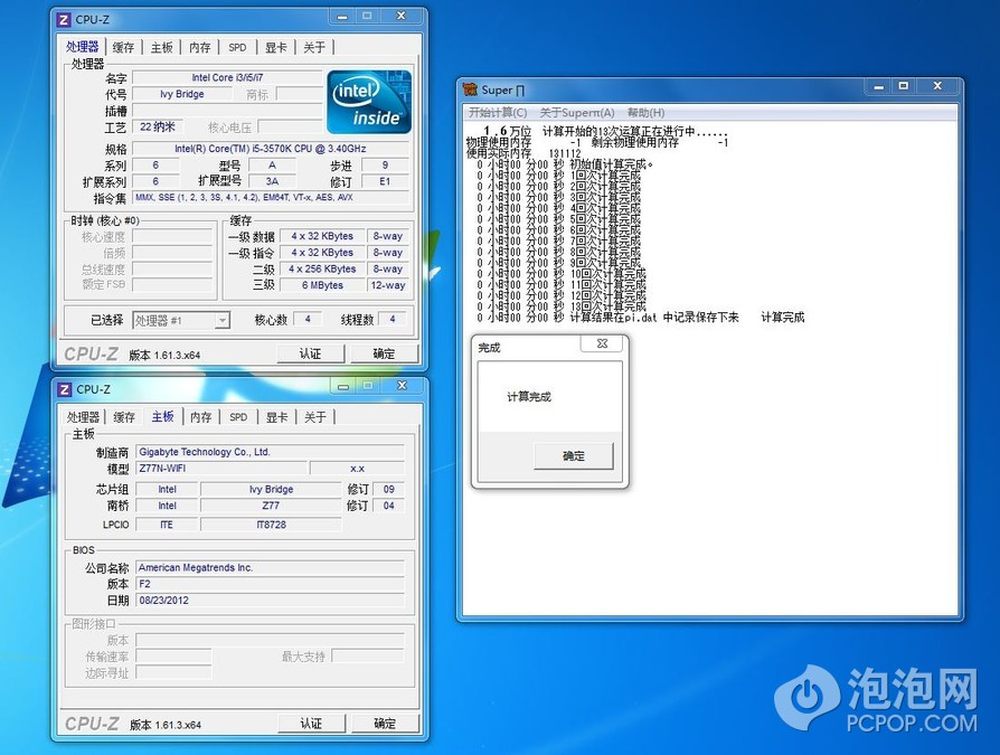

处理器性能测试Super pi部分。
22/23

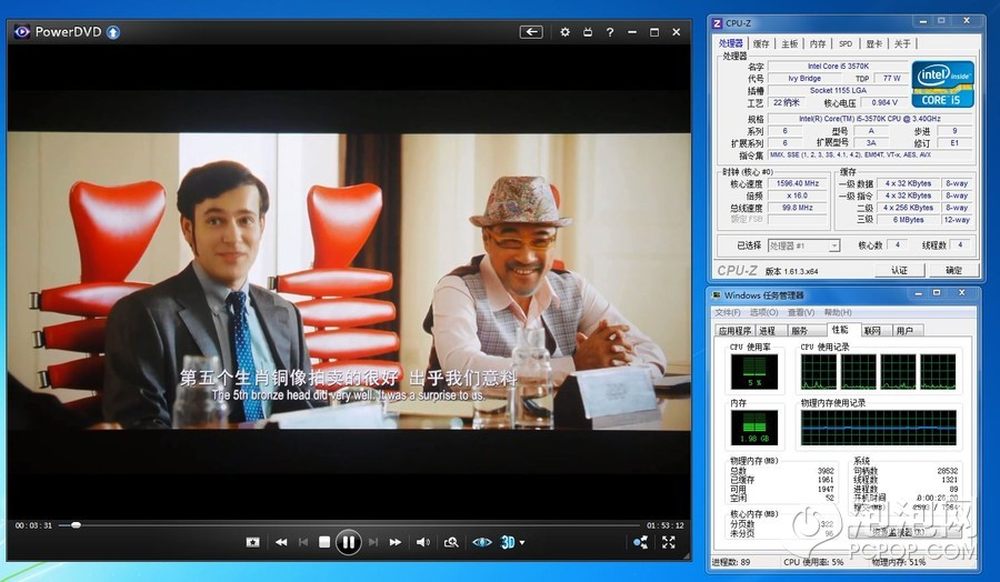

在高清解码方面，笔者挑选了一部720P的十二生肖电影，播放软件使用的是PowerDVD，开启了硬件加速功能，我们可以看到CPU占用率仅为5%%。
23/23

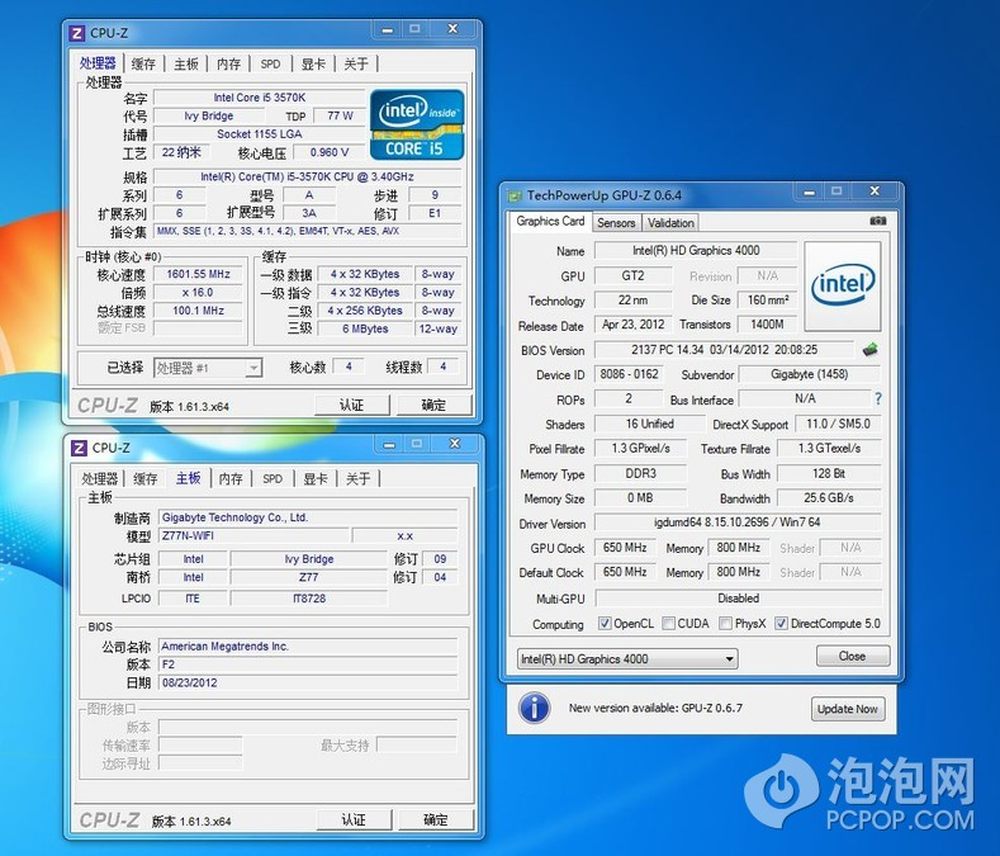

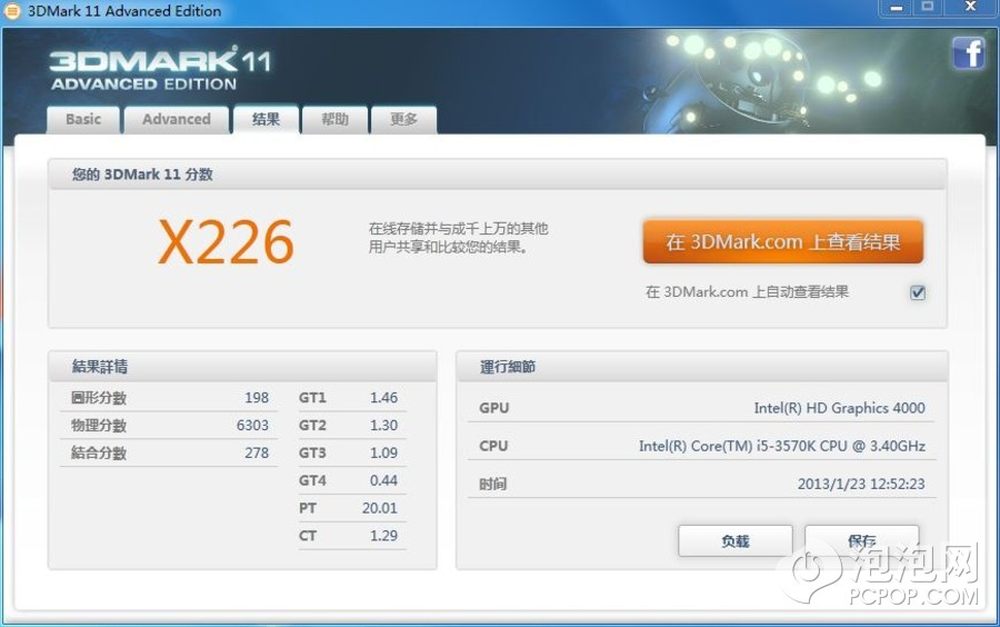

GPU跑分测试。
