[多图]戴尔Latitude 6430u超极本拆解
1/45
之前在测试过程中我们已经得知戴尔Latitude 6430u是一款达到军工级品质的超极本,过硬的做工和恰当好处的细节设计都让笔者印象深刻。那么在我们看不到的机身内部,该机又有着怎样的结构和做工呢?今天就请随着笔者的深入拆解来一探究竟。
相关文章:
“军刀利刃”戴尔Latitude 6430u图赏
戴尔Latitude 6430u军工级超极本评测 2/45

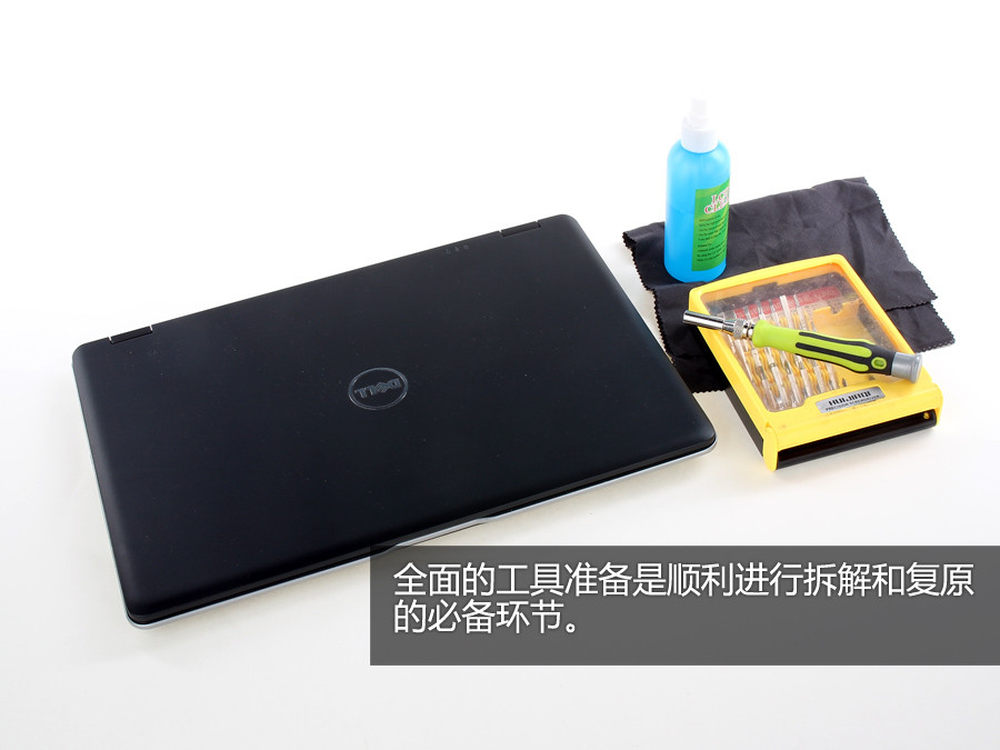

在进行拆解之前,预备好必要的装备是良好的习惯,方便顺利拆解和复原。3/45

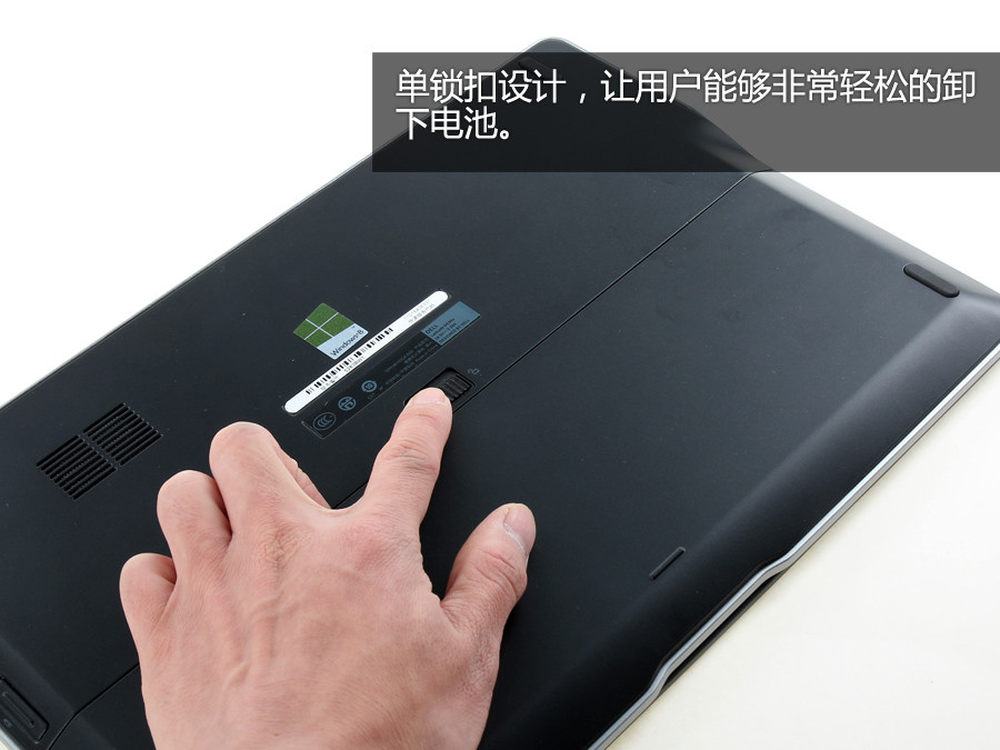

一根手指就可以轻松拨开电池的锁扣。4/45

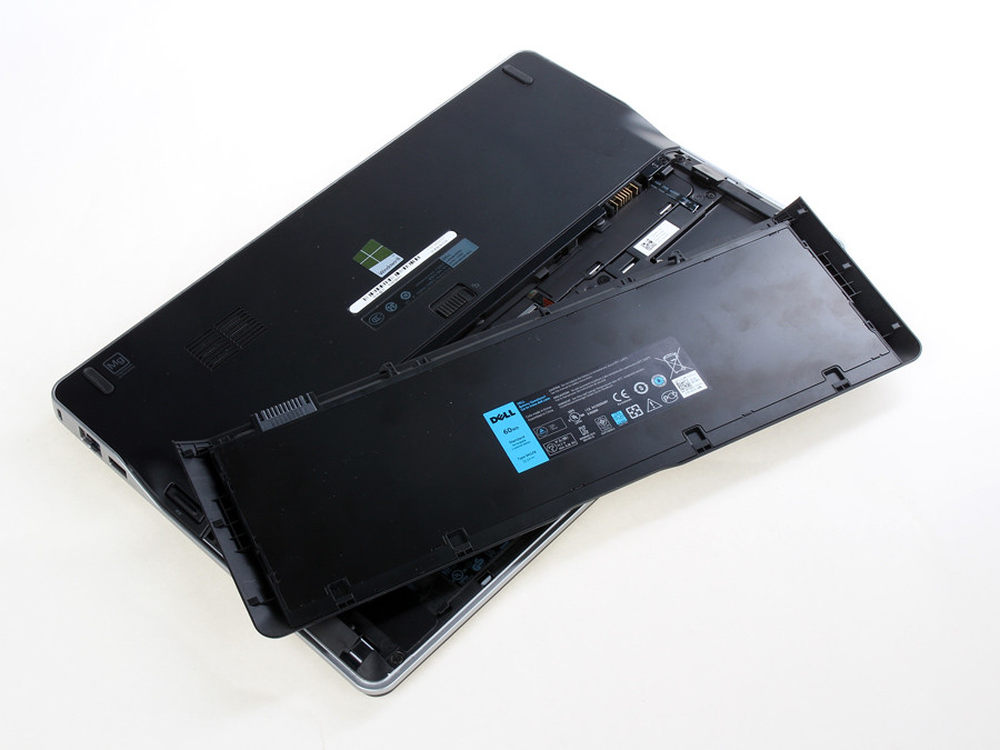

这款超极本的电池卸下后,机身后会缺损一大块儿。5/45

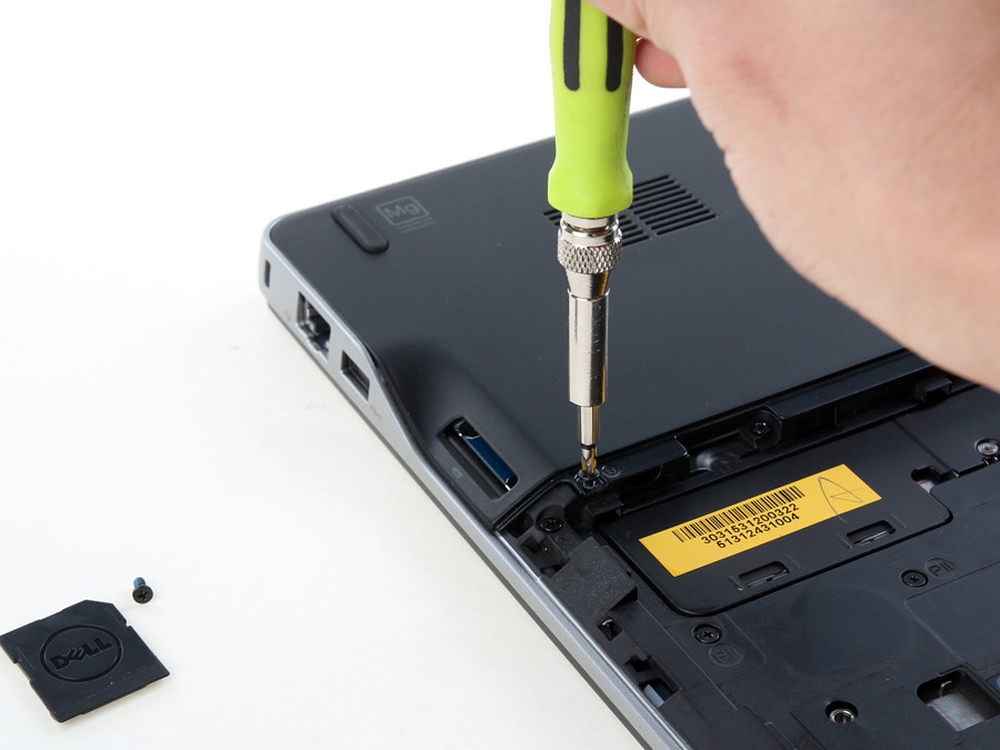

拧下旁边标有B的2颗螺丝,为拆下另一部分后盖做准备。6/45

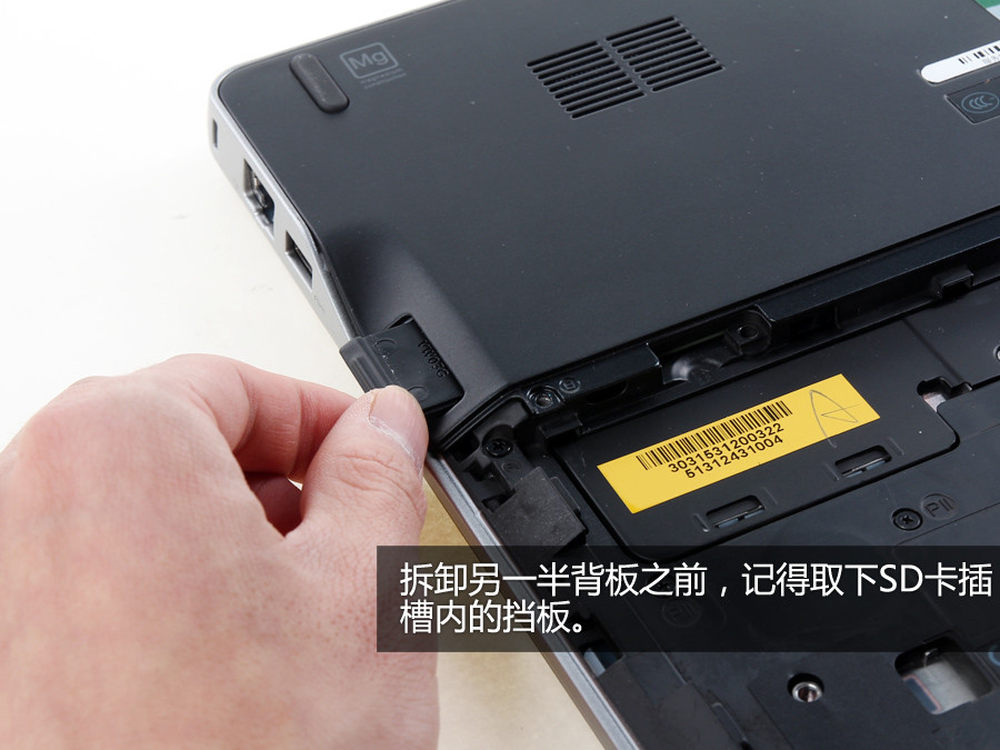

记得拆后盖之前把SD卡取出来,以免妨碍拆卸流程。7/45
8/45

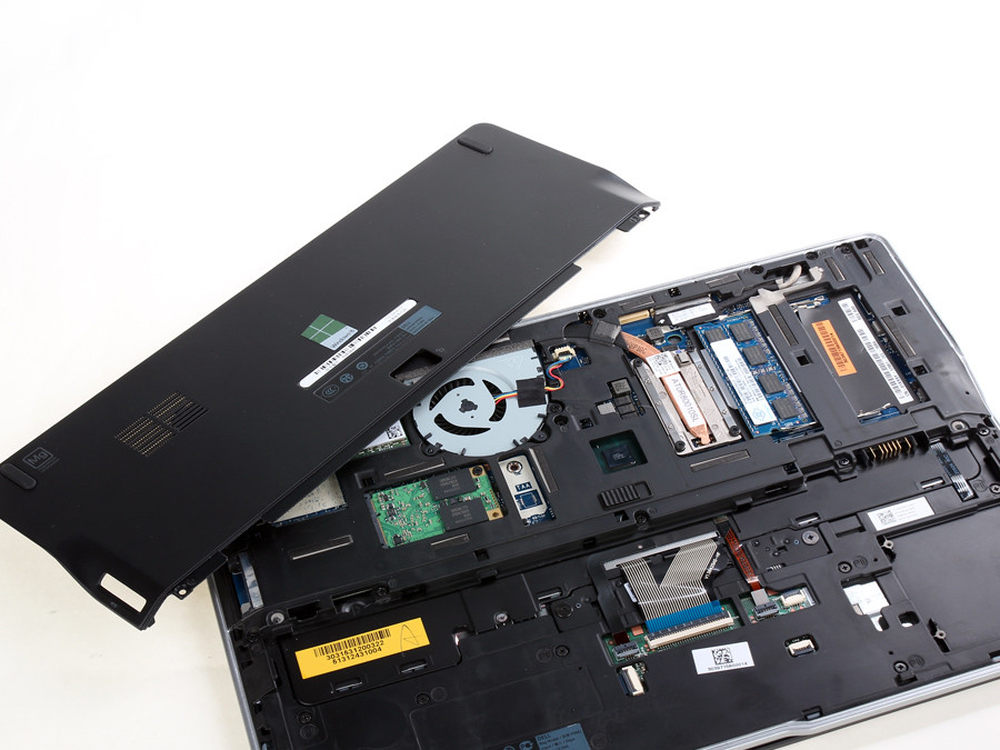

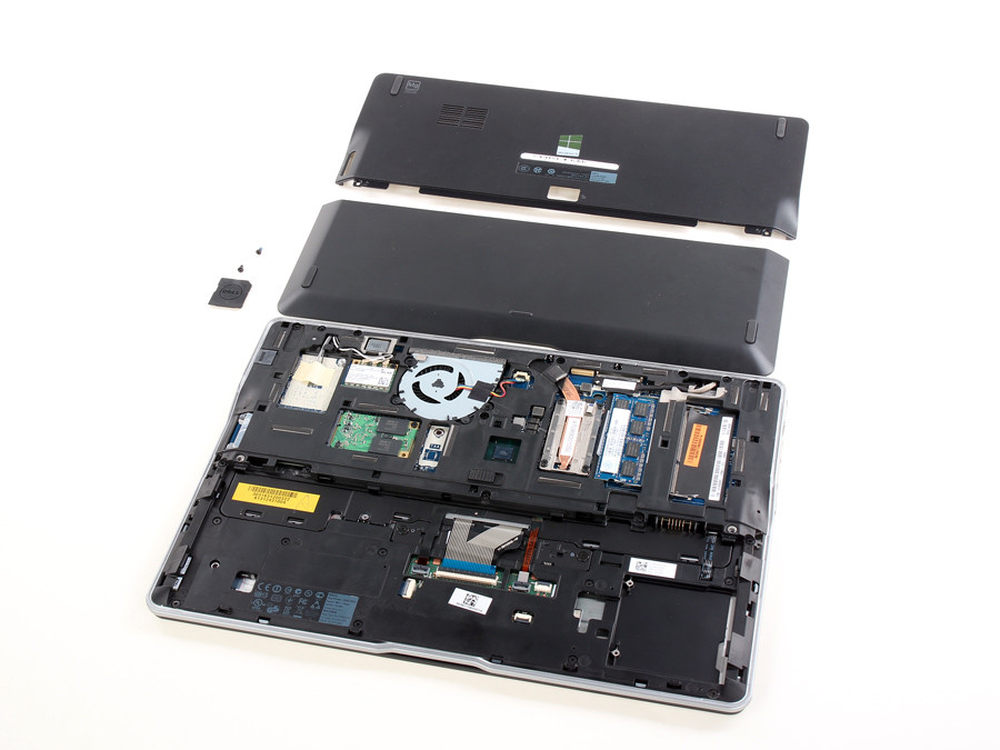

用手轻轻将盖板向下拉,另一块盖板就取下来了,很容易是不是?9/45

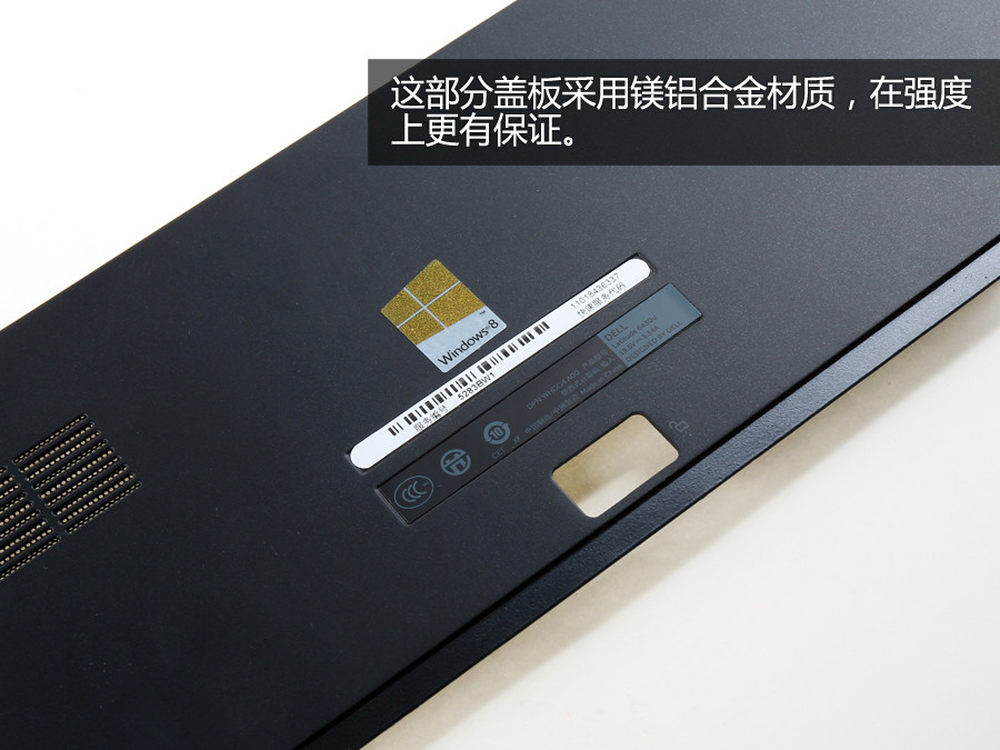

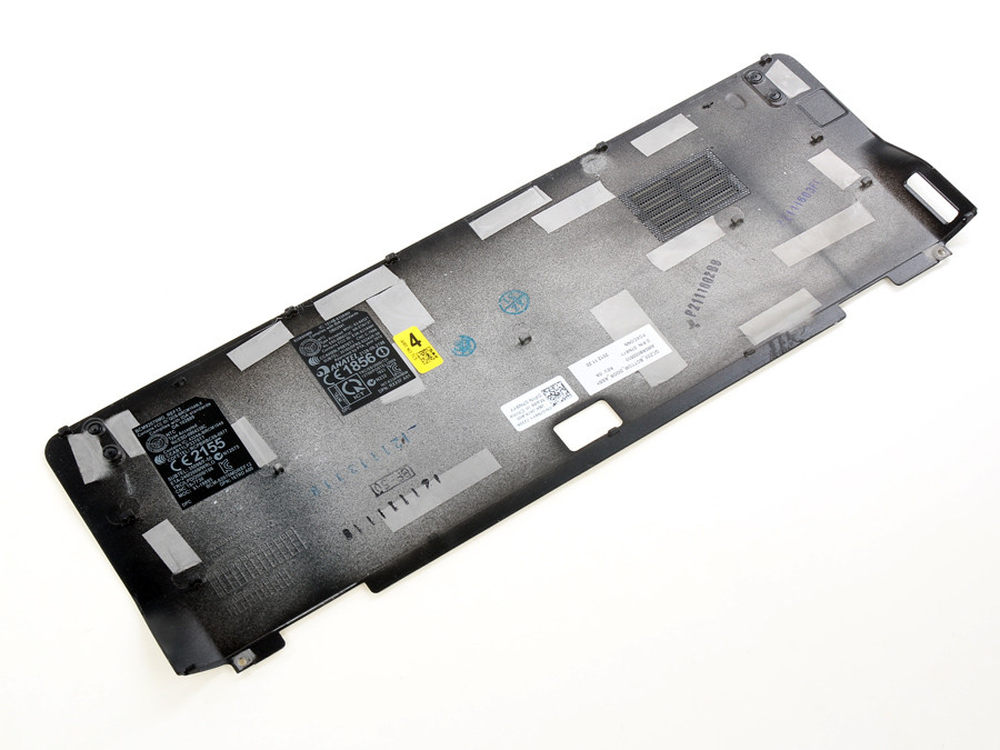

金属材质的盖板还是相当质轻的,拿在手里也基本没什么重量。10/45
相比塑料盖板,金属材质无疑在强度和韧性上都更突出。11/45
12/45
13/45
该机配备的是南亚易胜的内存条。14/45

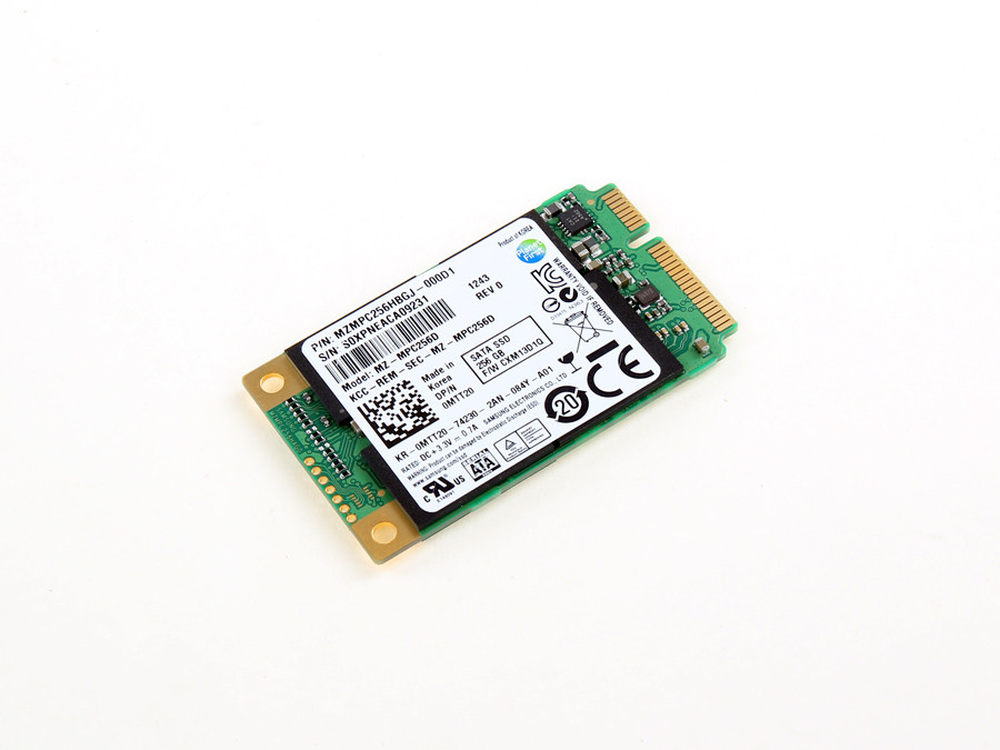

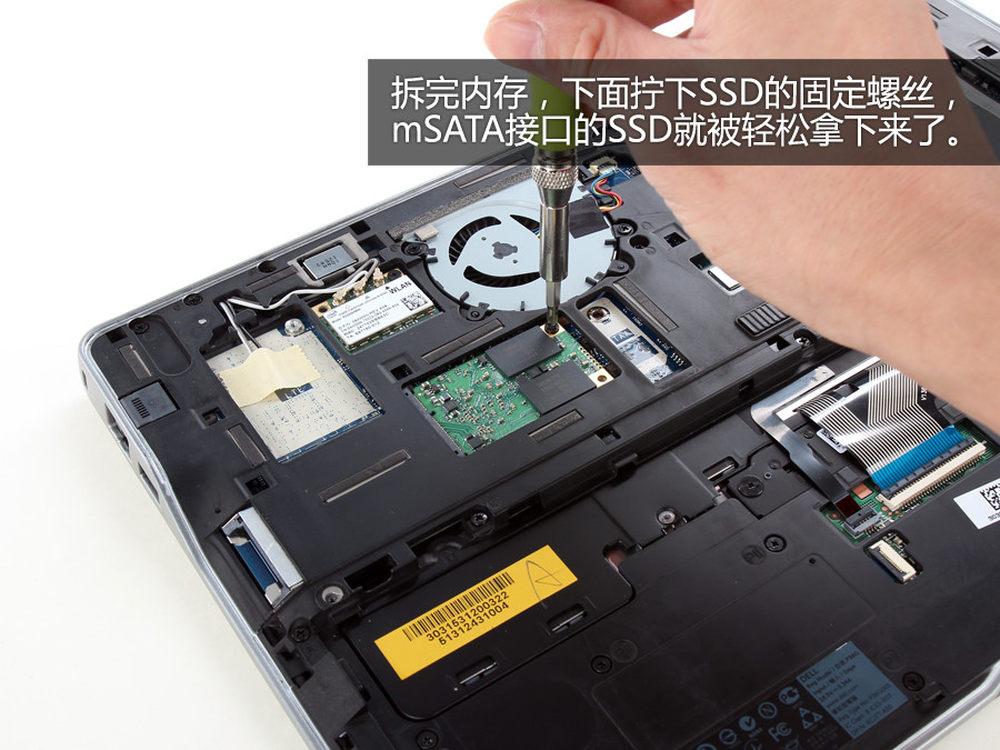

拆卸mSATA接口的256GB SSD。15/45
16/45

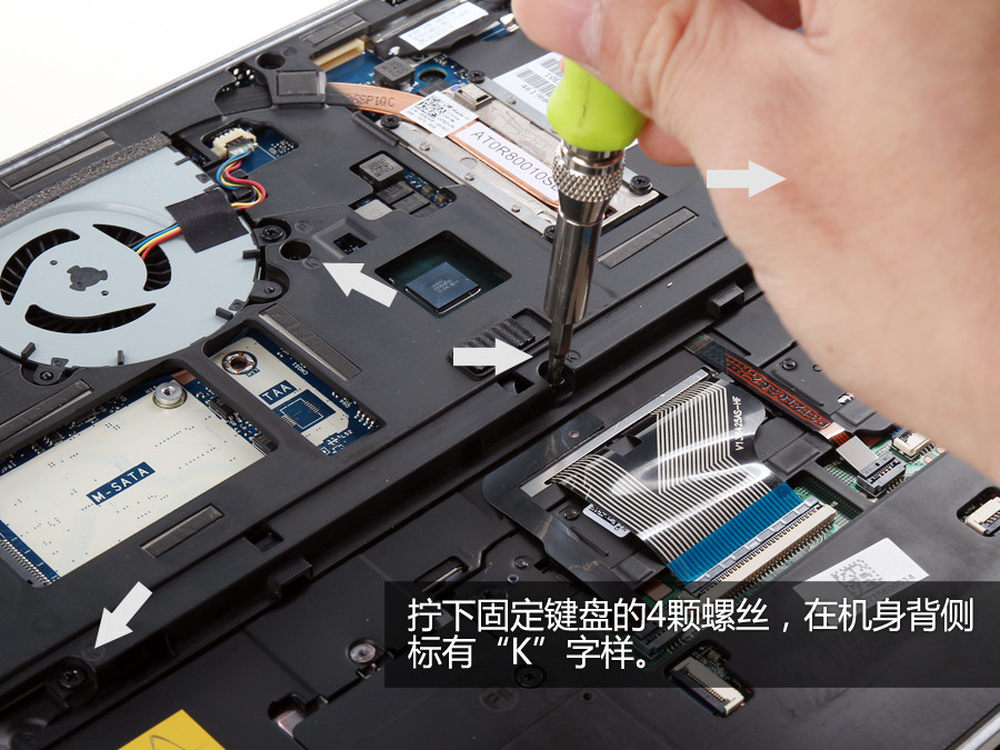

固定键盘的螺丝有4颗,都标有K字样。17/45

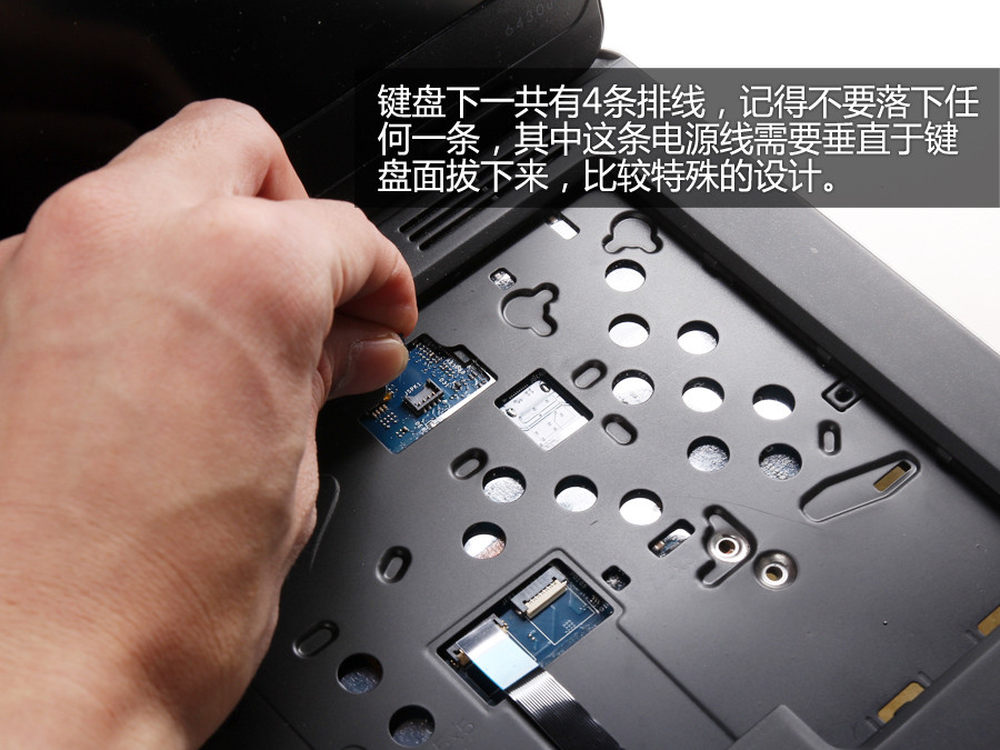

3条键盘排线不要忘记剥离开。18/45

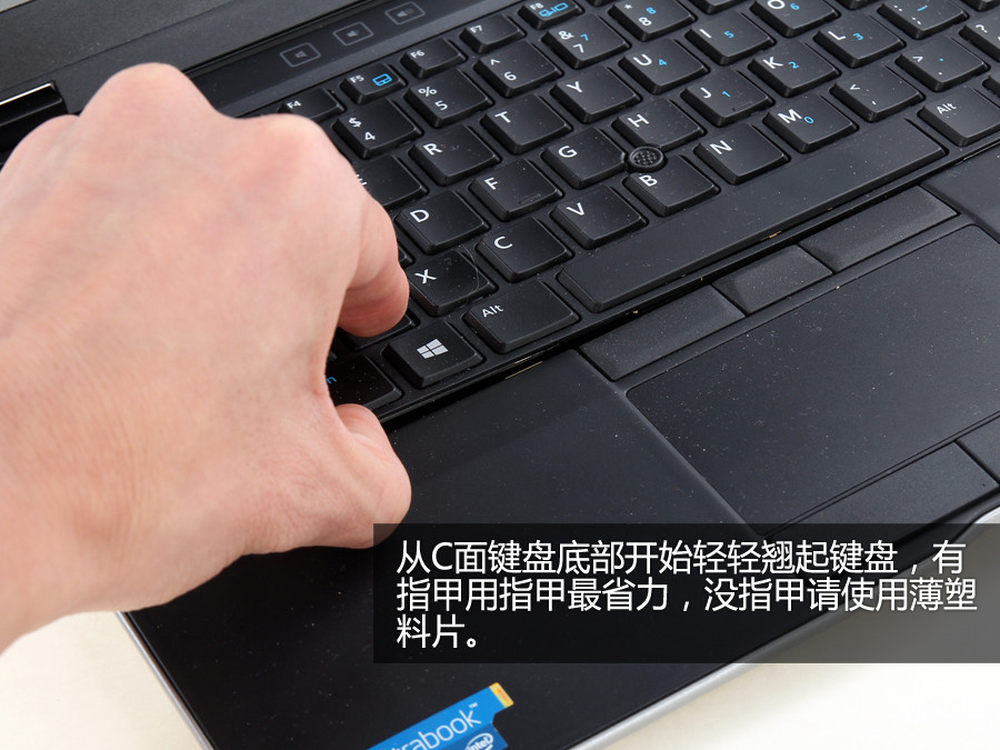

拆卸键盘需要从键盘底部轻轻撬开。19/45

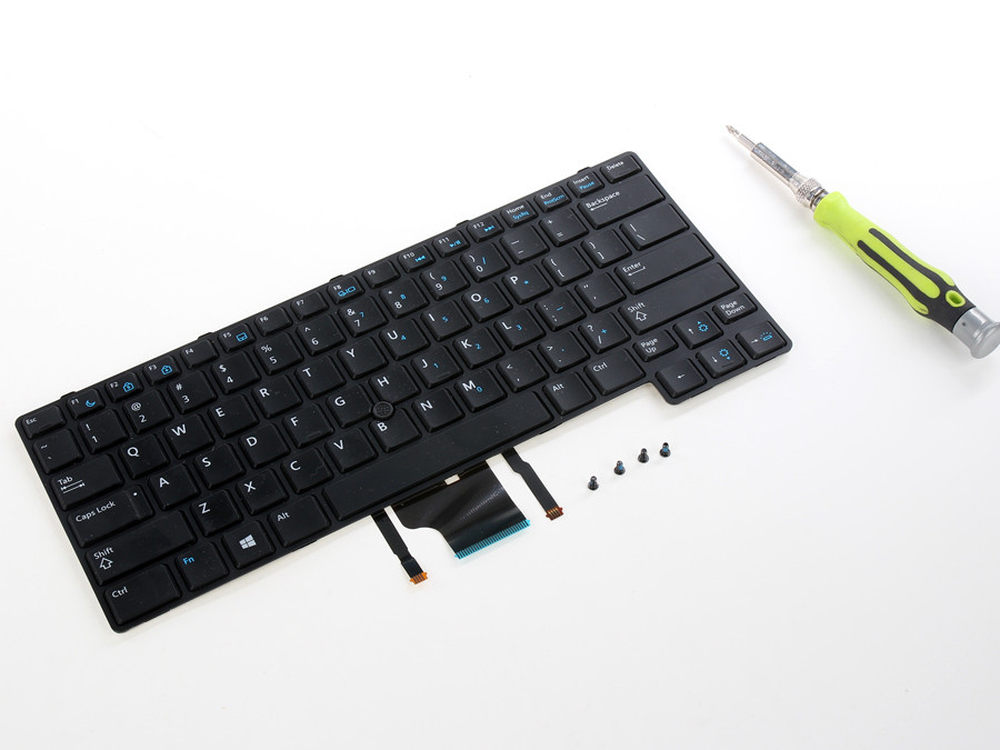

键盘整体外观。20/45

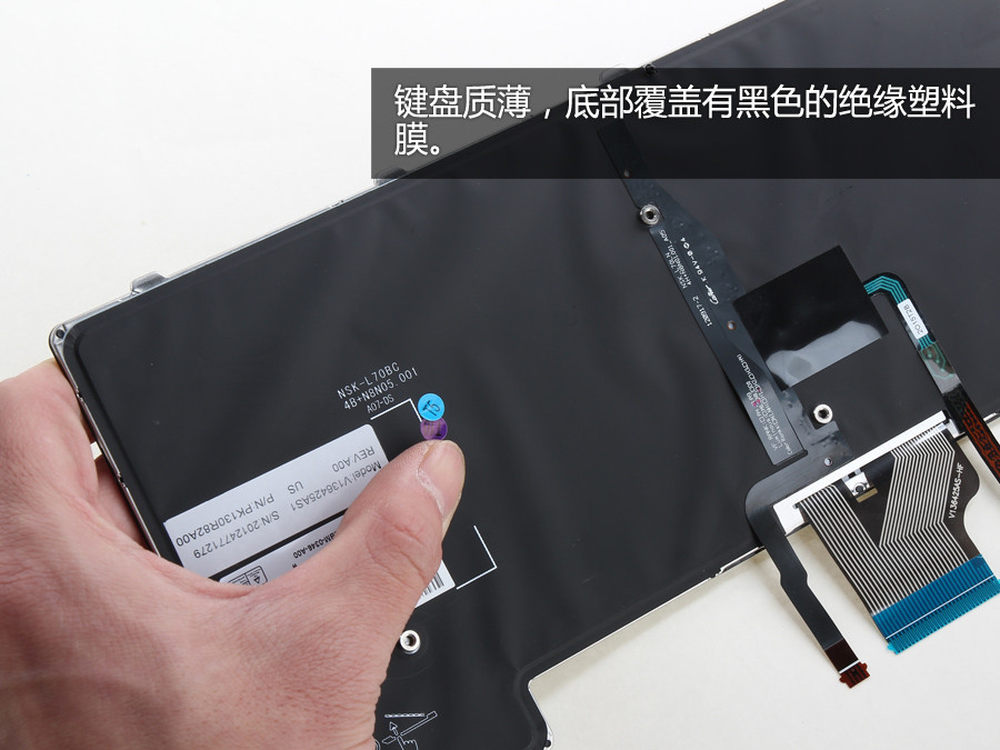

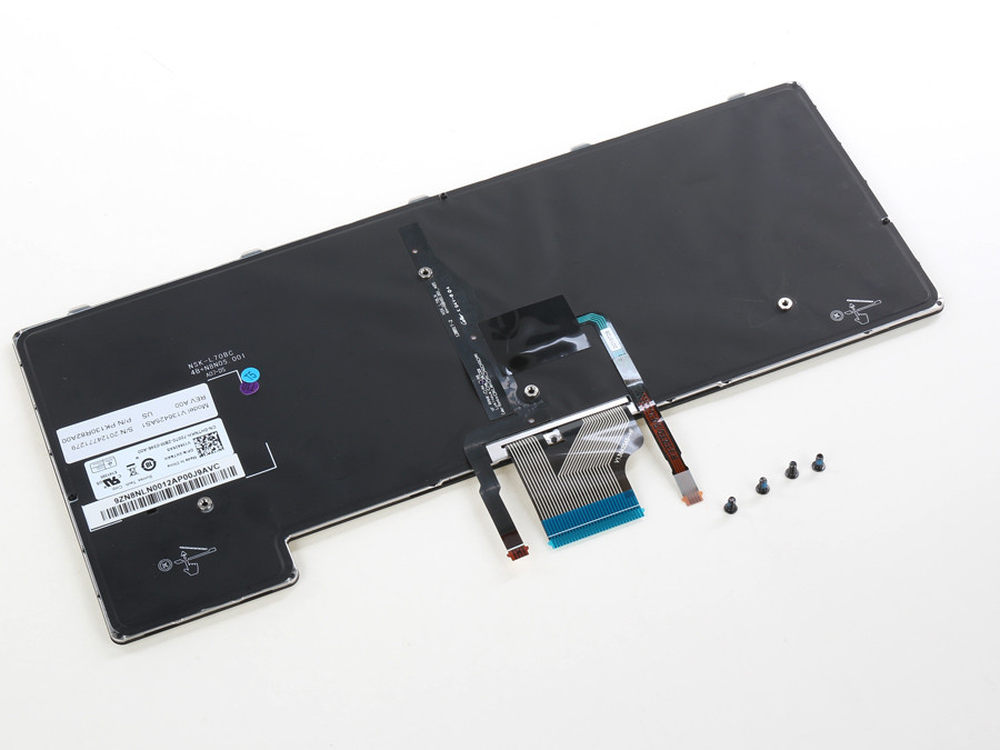

键盘背面细节。21/45
键盘比较薄,用手轻易就能将其弯折。22/45

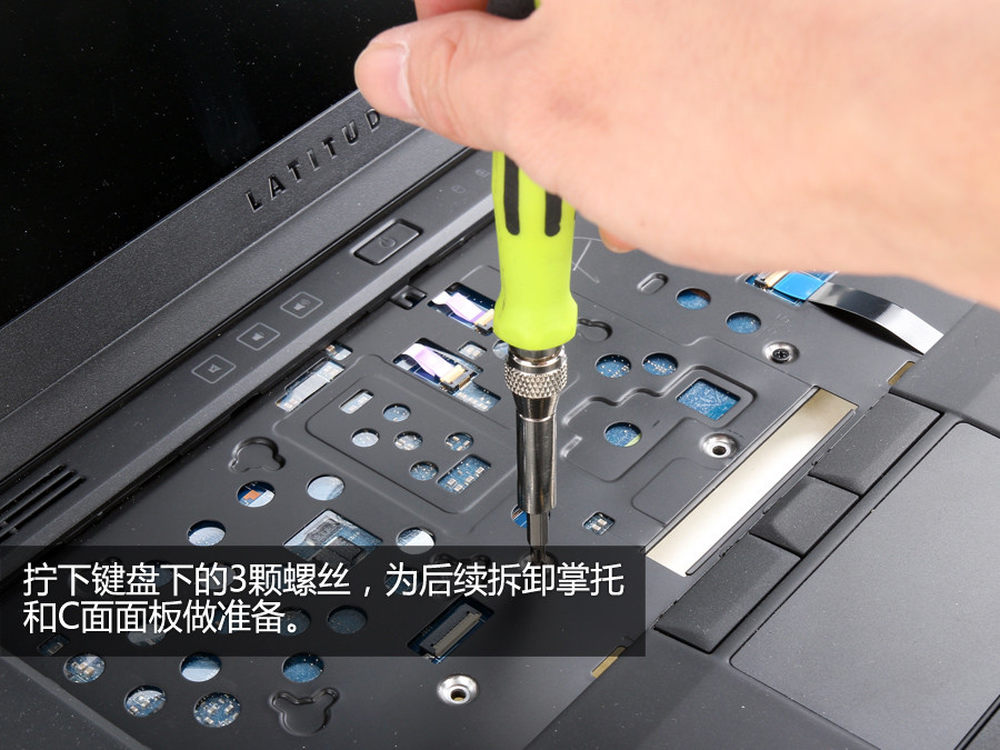

拧下C面3颗固定螺丝。23/45

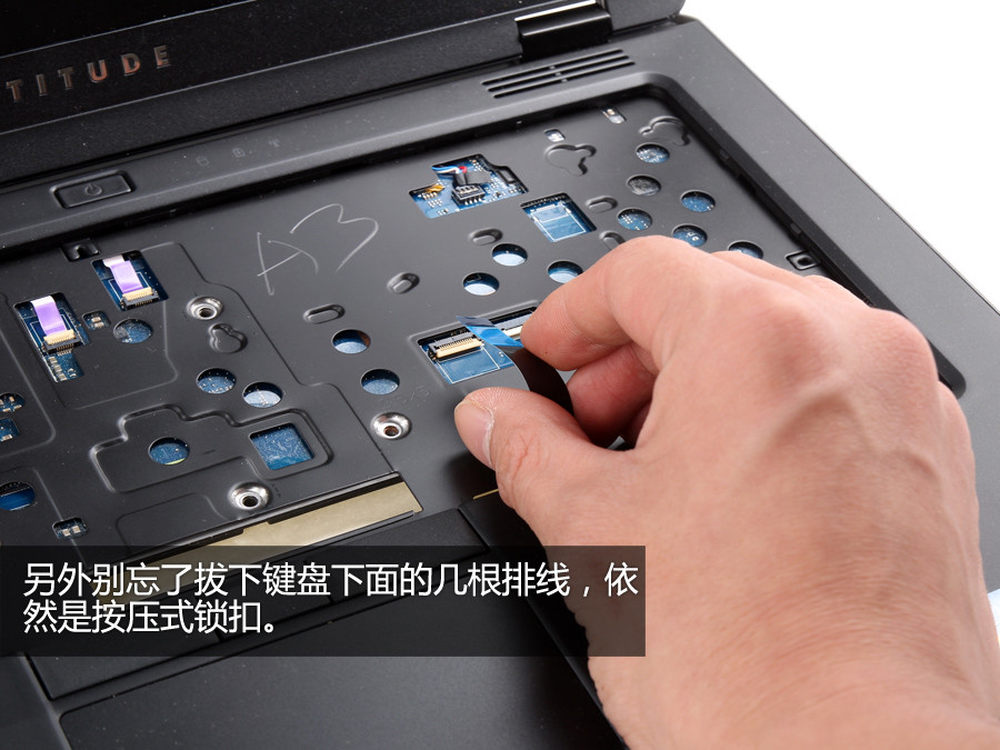

拔掉C面露出的4根排线。24/45
25/45

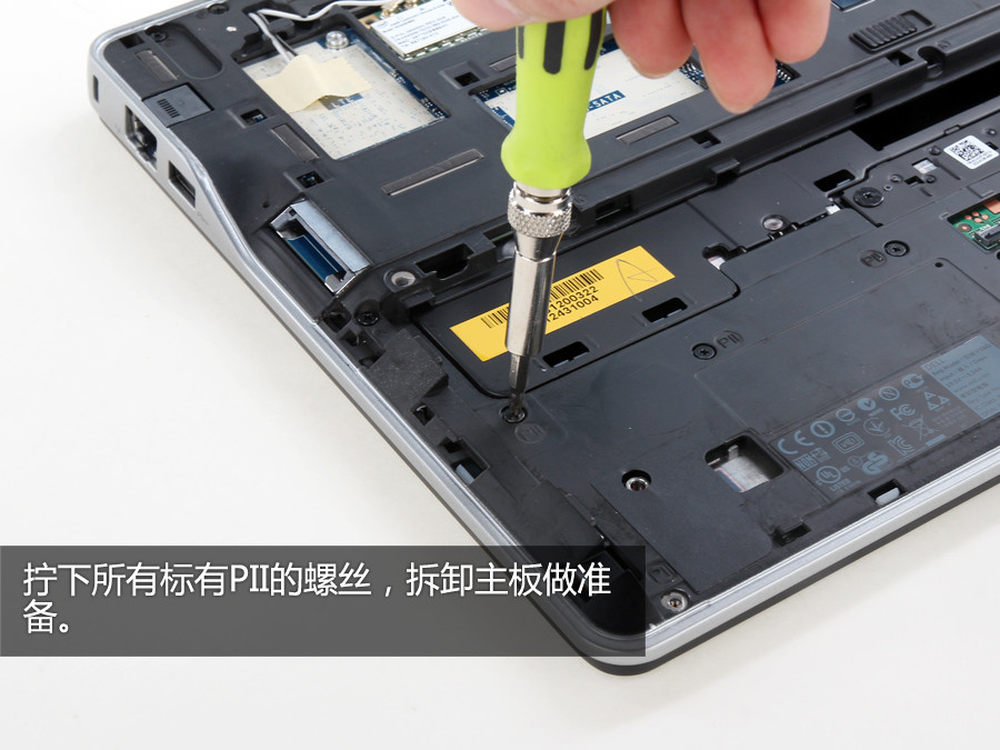

拧下所有标有PII的螺丝。26/45

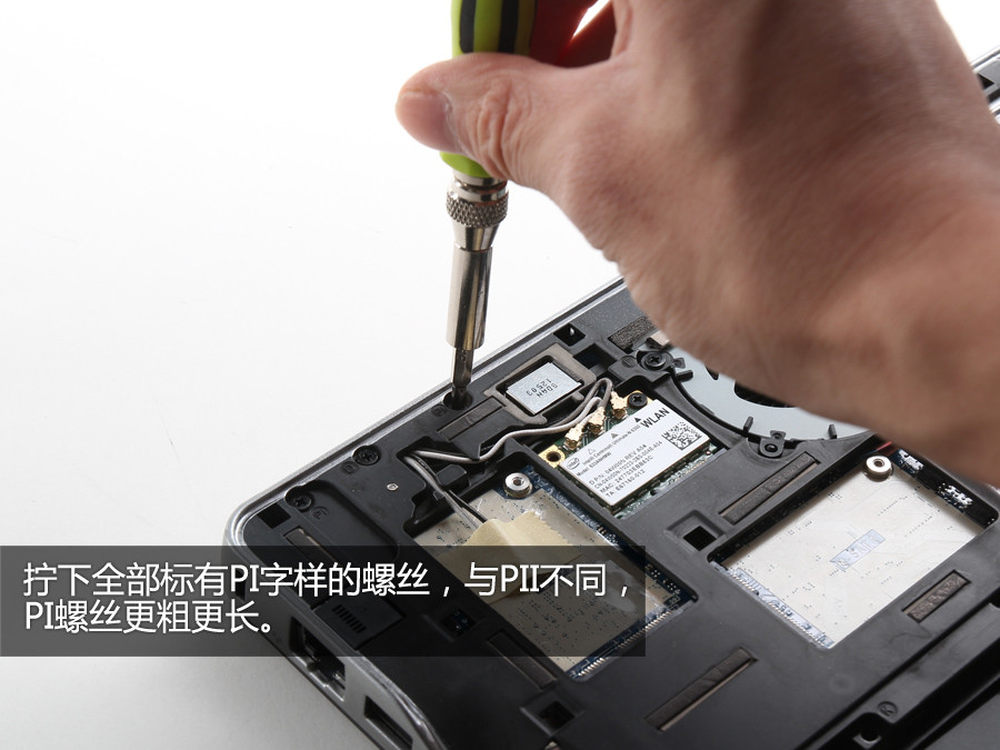

拧下所有标有PI的螺丝。27/45

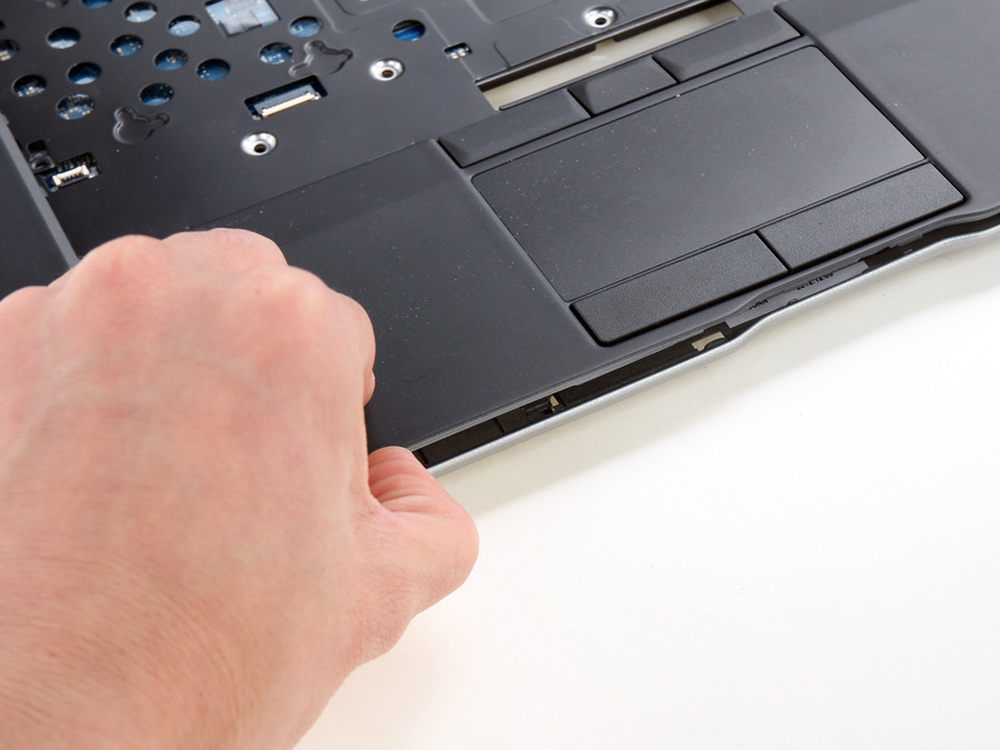

从C面将掌托整体撬起。28/45

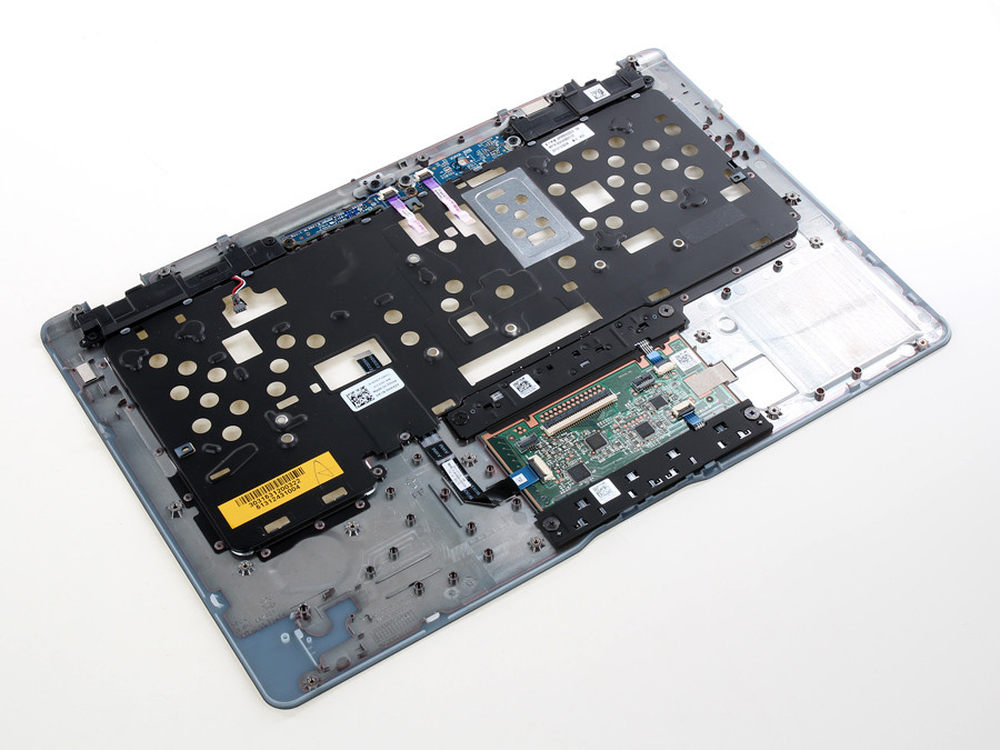

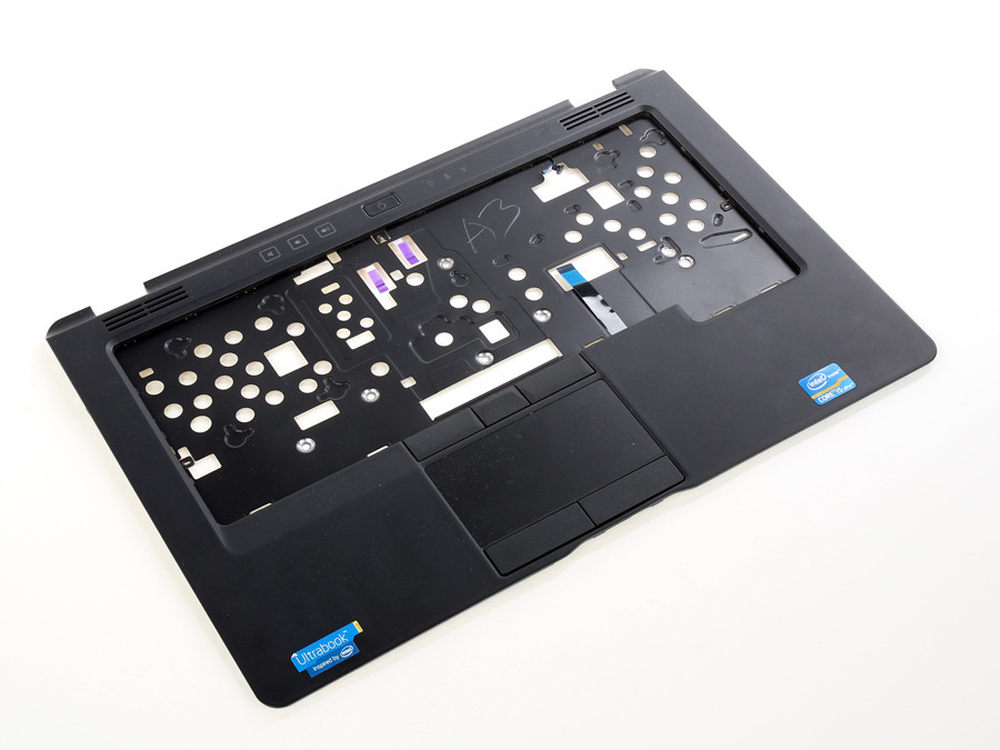

C面掌托以及盖板整体外观。29/45
值得注意的是,这块儿盖板只有键盘下的承托架为金属材质,其他部位皆为工程塑料材质。30/45

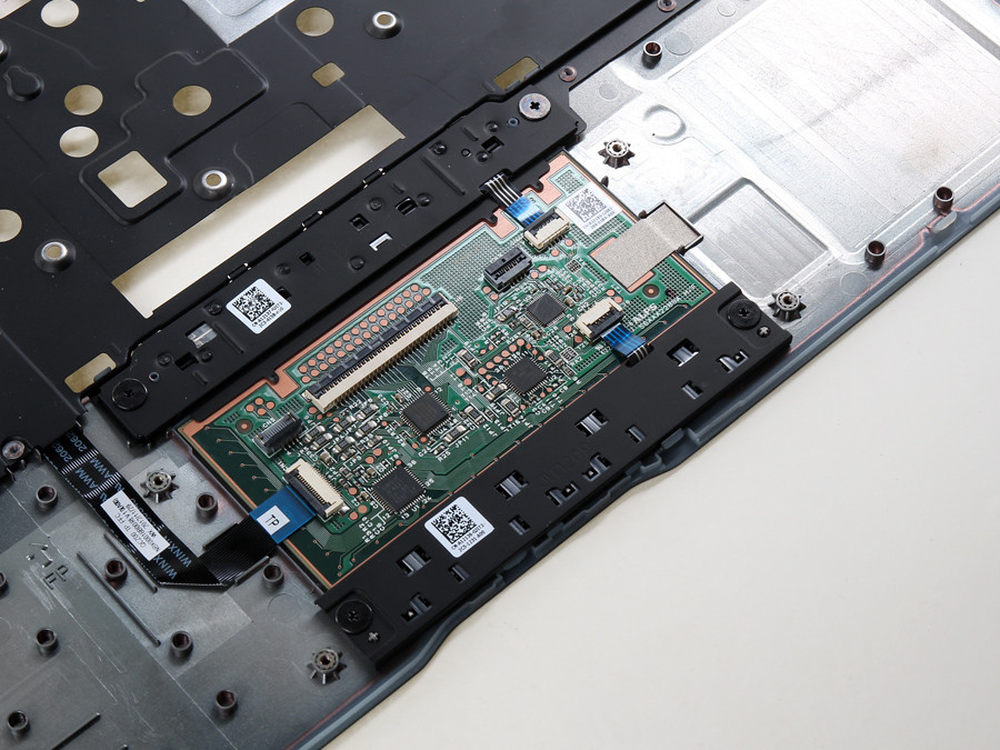

触控板背面细节。31/45

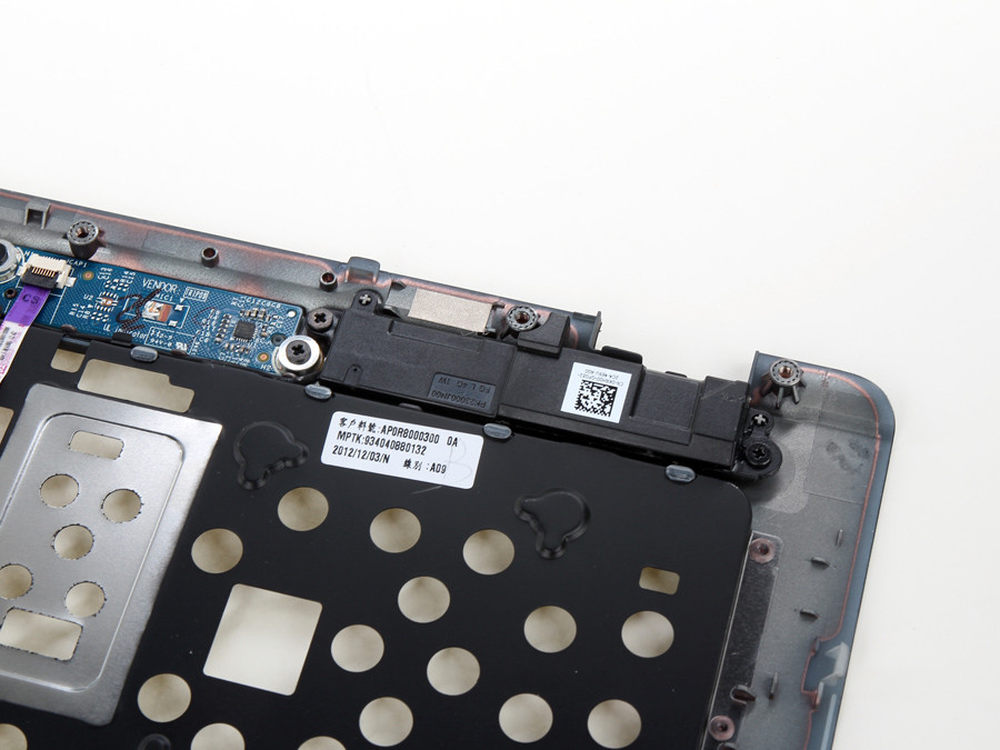

扬声器细节。32/45

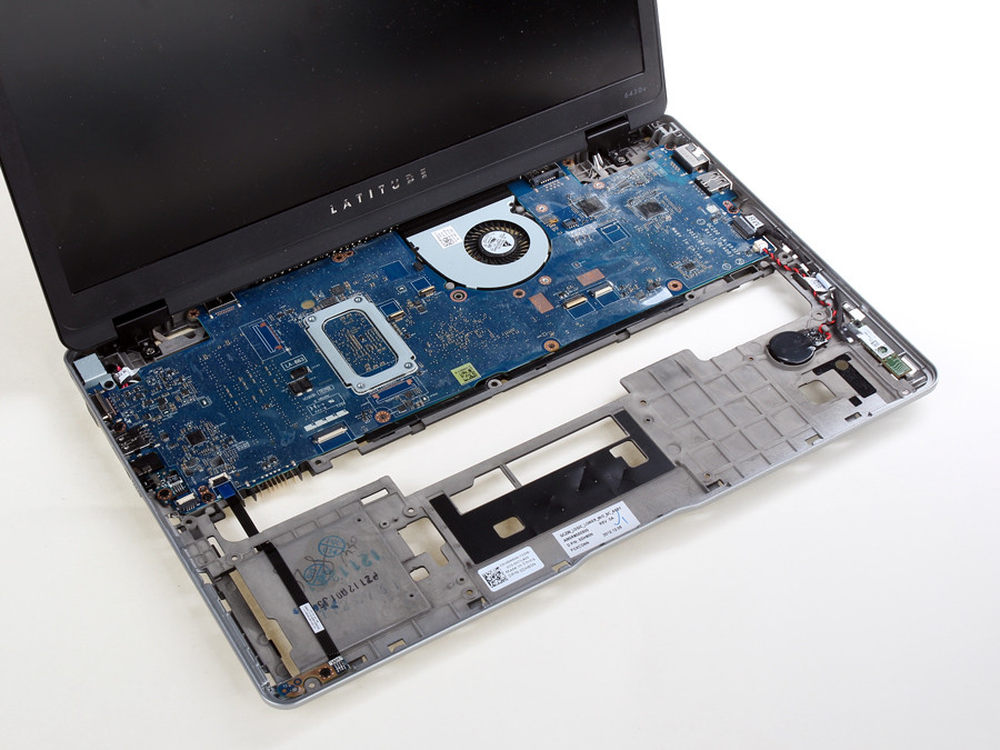

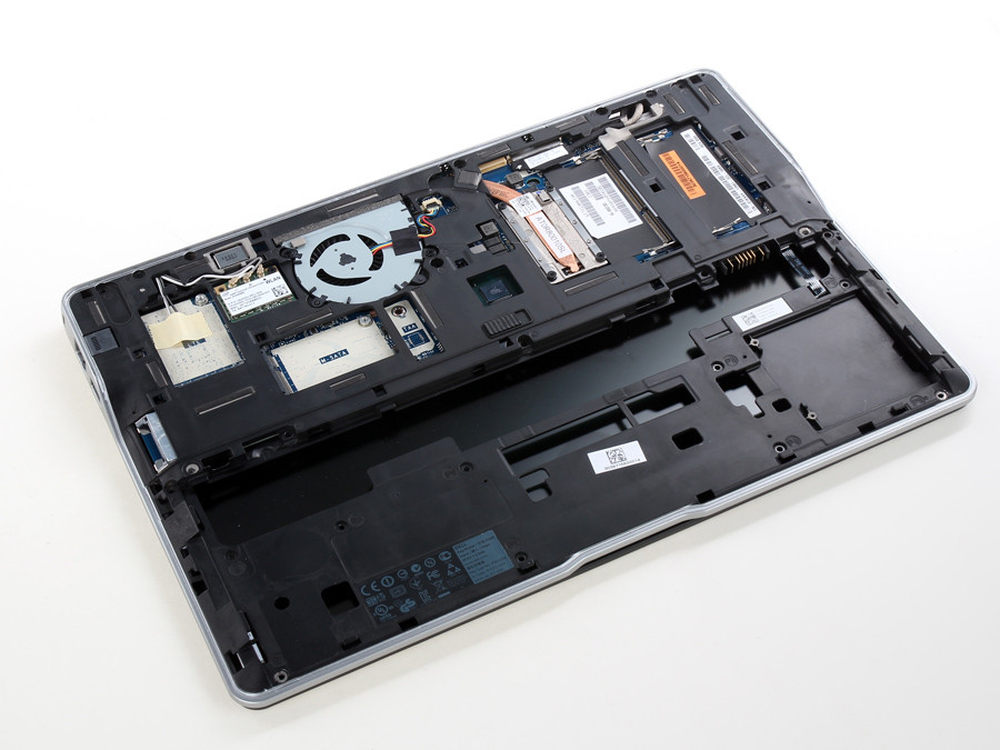

卸下掌托的整机C面。33/45
34/45
拧下网卡。35/45

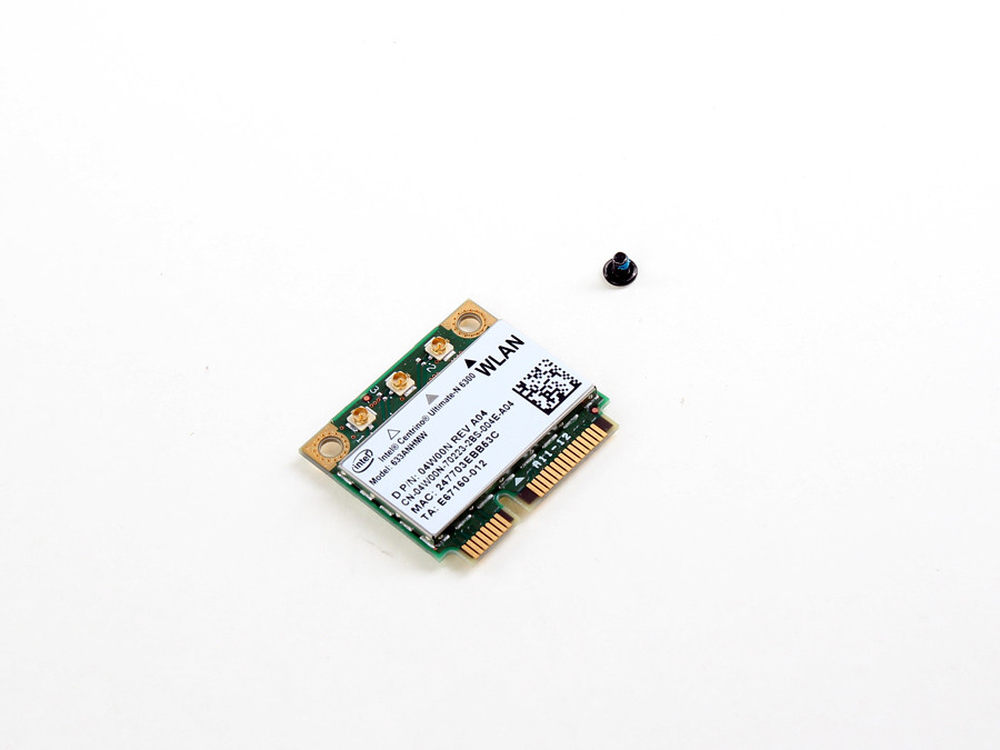

无线网卡细节,采用的是Intel的6300系列。36/45

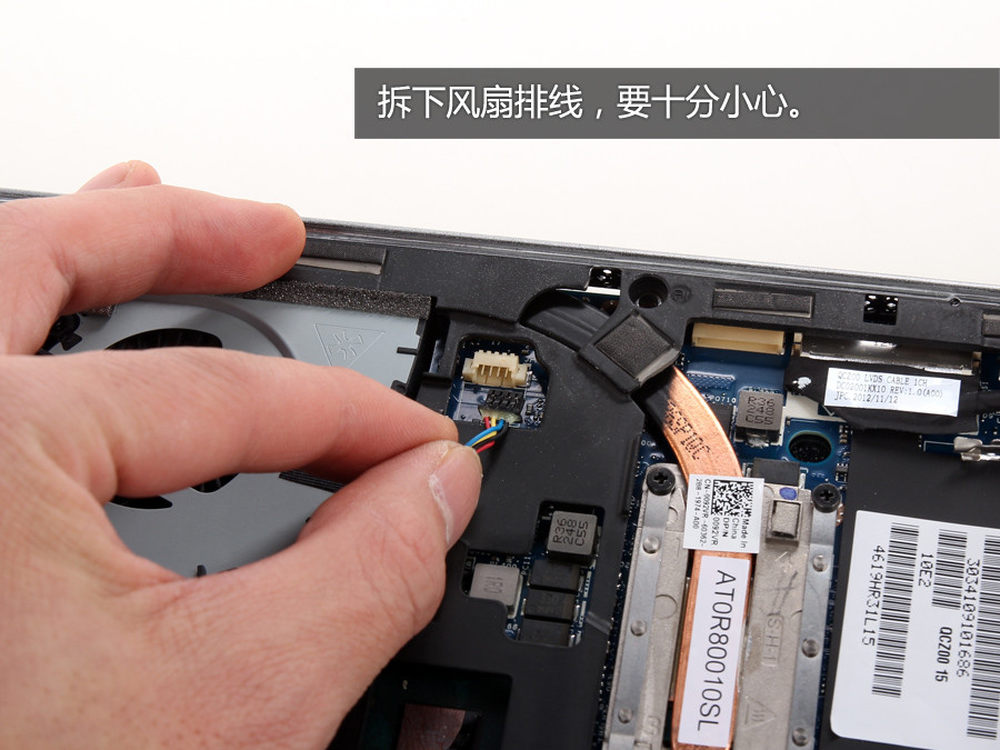

拔掉风扇电源线。37/45
拧下风扇固定螺丝。38/45

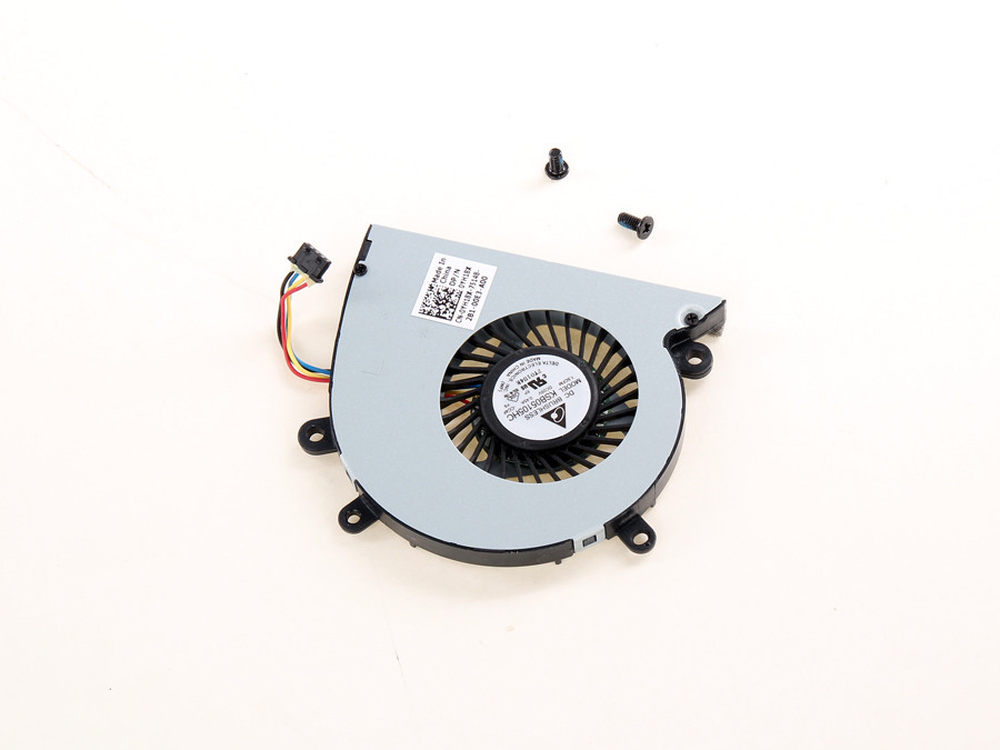

风扇整体结构完全采用金属框架结构。39/45

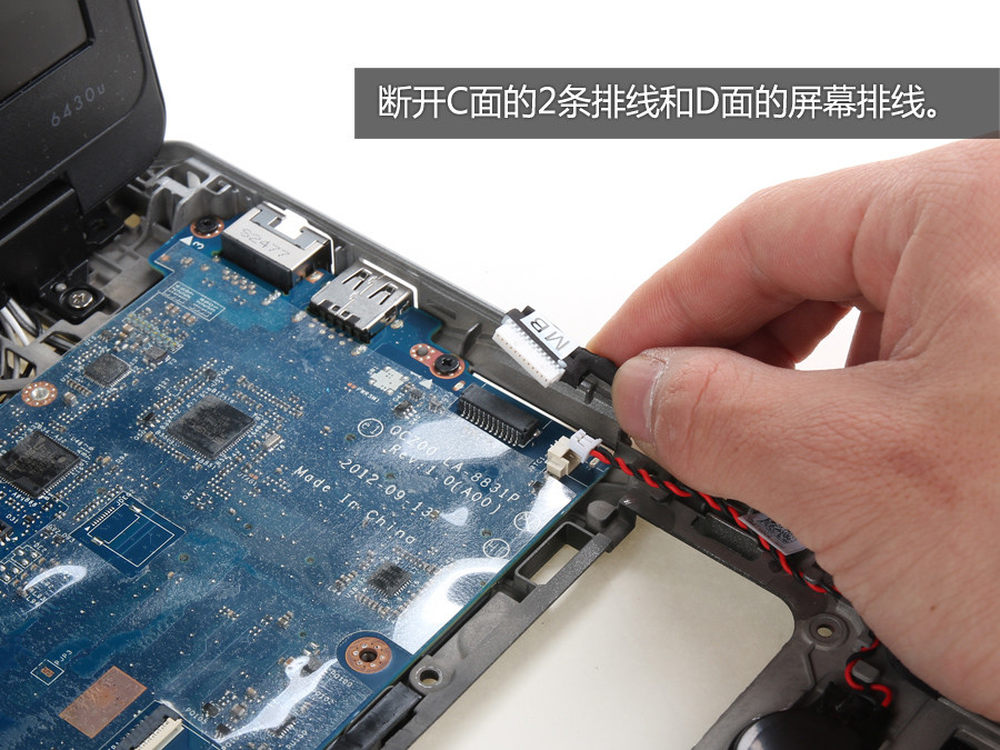

拆下主板C面的2条排线和D面的屏幕排线。40/45

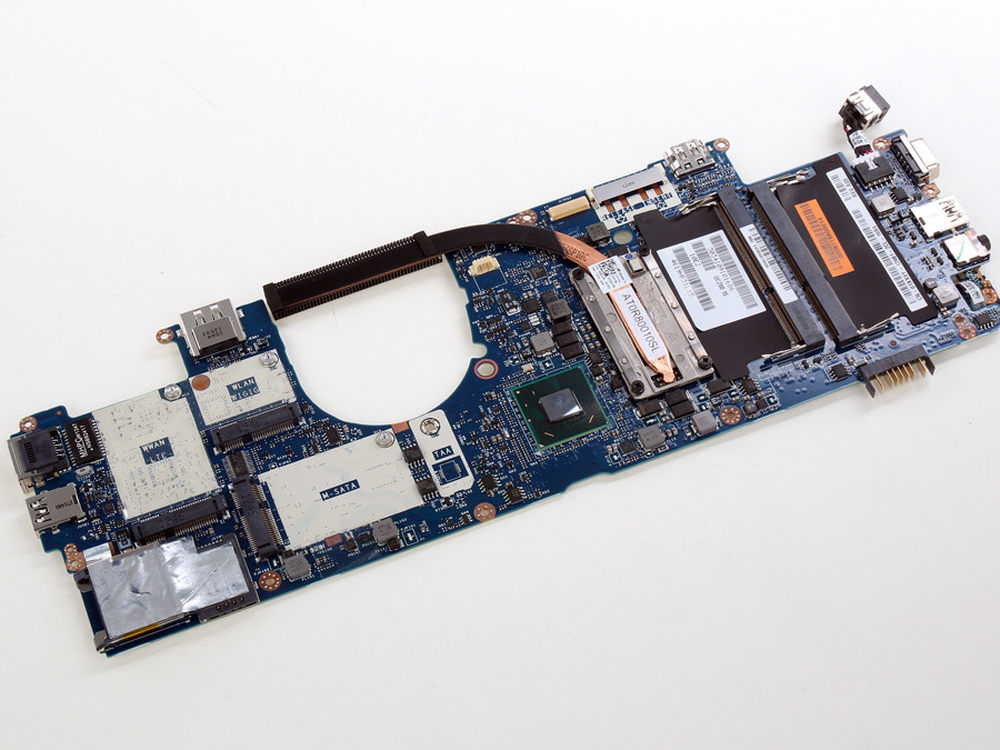

拧下主板上的4颗固定螺丝,主板就可以被轻松拆下来。41/45
由于该机采用HD 4000核芯显卡,所以在散热方面,并不需要投入过多的热管,一根就足以搞定。42/45

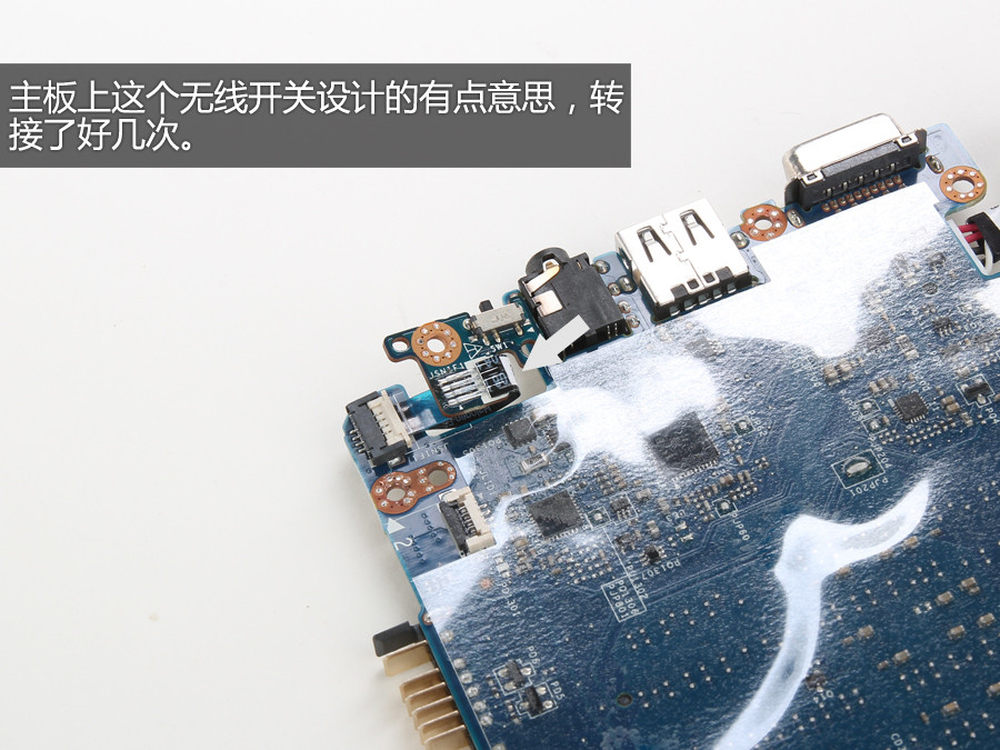

无线开关设计非常有特点。43/45

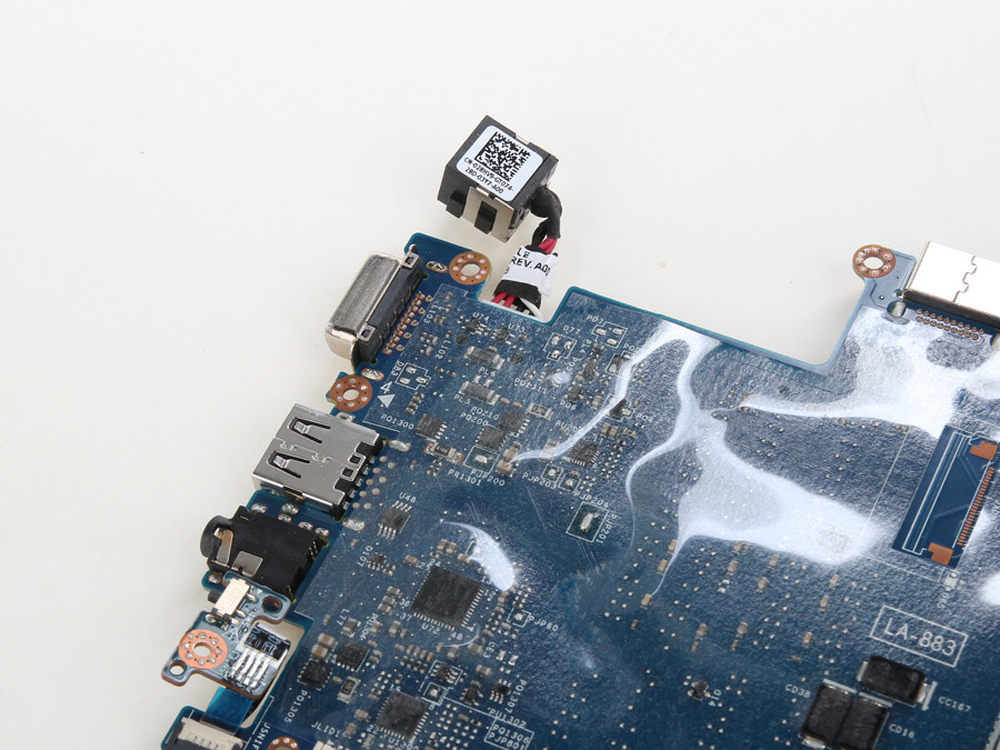

电源接口在机身中由坚固的金属外壳保护,不会出现联想Y460当年出现的电源接口容易损坏的尴尬。44/45

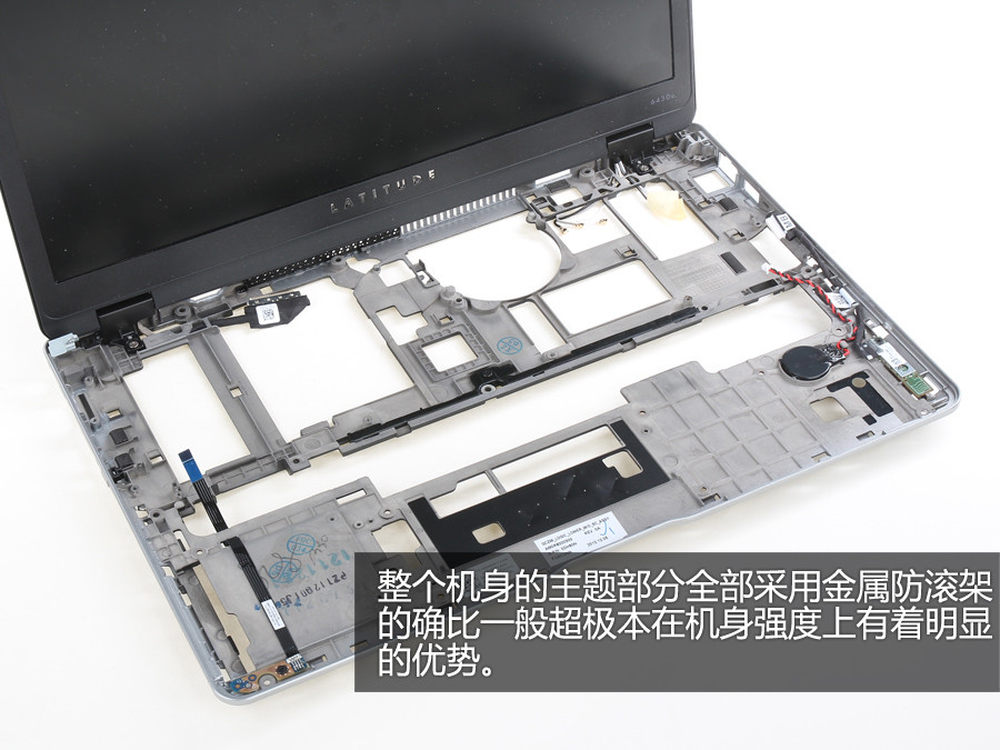

整个机身的主体材质完全采用合金材料,合金材料的防滚架让机身强度达到了相当不错的水平,也真是这款本通过军工标准的重要保证。45/45

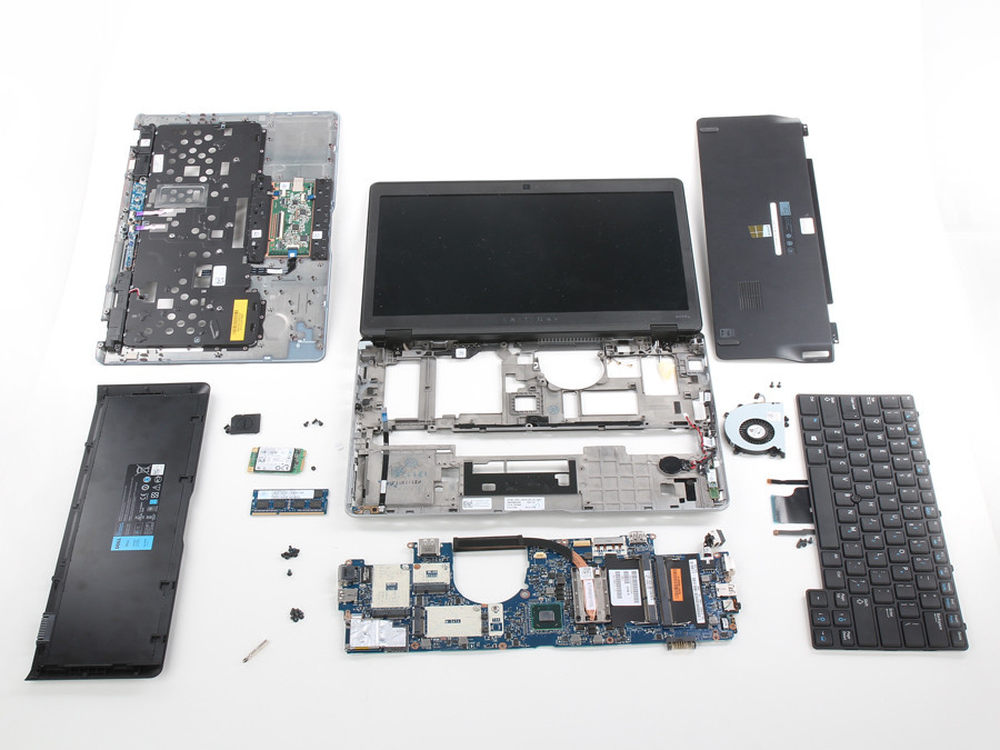

拆解全家福。感谢欣赏泡泡网超极本频道原创内容,请继续关注其他精彩内容。
