普通电源零噪音 测长城智控0分贝电源
1/24
长城电源做为国内电源的巨头一直在产品上中规中矩,OEM严谨和棱角一直没有失去,不过也有一些玩家希望电源能拥有一些特性,其中静音的要求是呼声最高的,长城在此要求中推出了“智控0分贝”的技术,可以让长城大部分中端以上电源在很低负载下停转风扇,在其他负载下也尽量降低风扇转速,以达到静音的目的,我们在之前的测试预告中已经为大家展示了这一点,今天我们来看看这颗电源其他的表现。
2/24

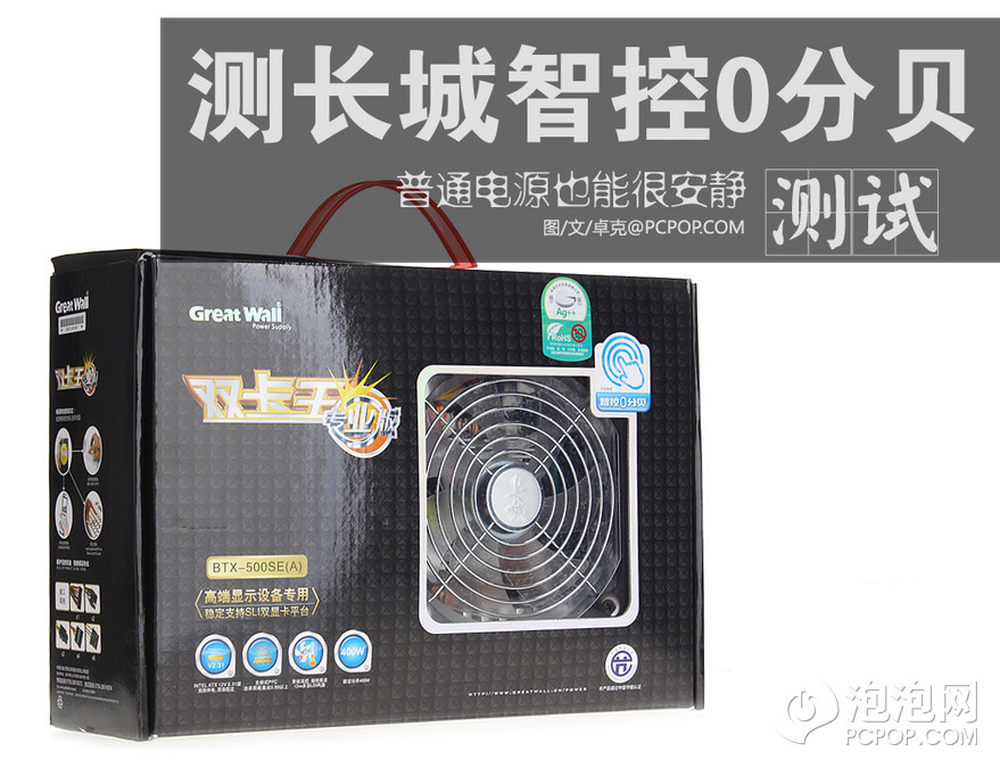

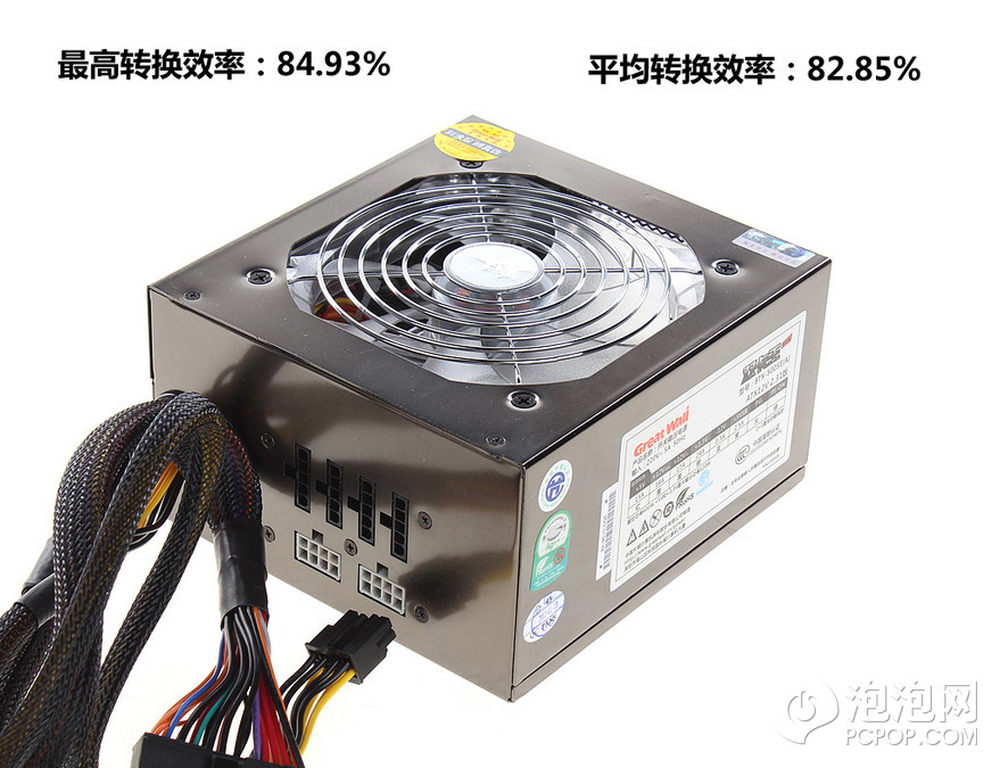

长城智控0分贝电源现在开卖的只有双卡王专业版,型号为BTX500SE(A),额定功率400瓦。外壳采用镀镍工艺,半透明风扇,采用半模组化线材设计,这些都是市场里中端以上电源的特征。转换效率的表现和大部分通过了80PLUS白牌的电源在230V输入电压下的情况类似,但这颗并没有通过80PLUS认证,因为它只是单电压的一次侧设计。
3/24

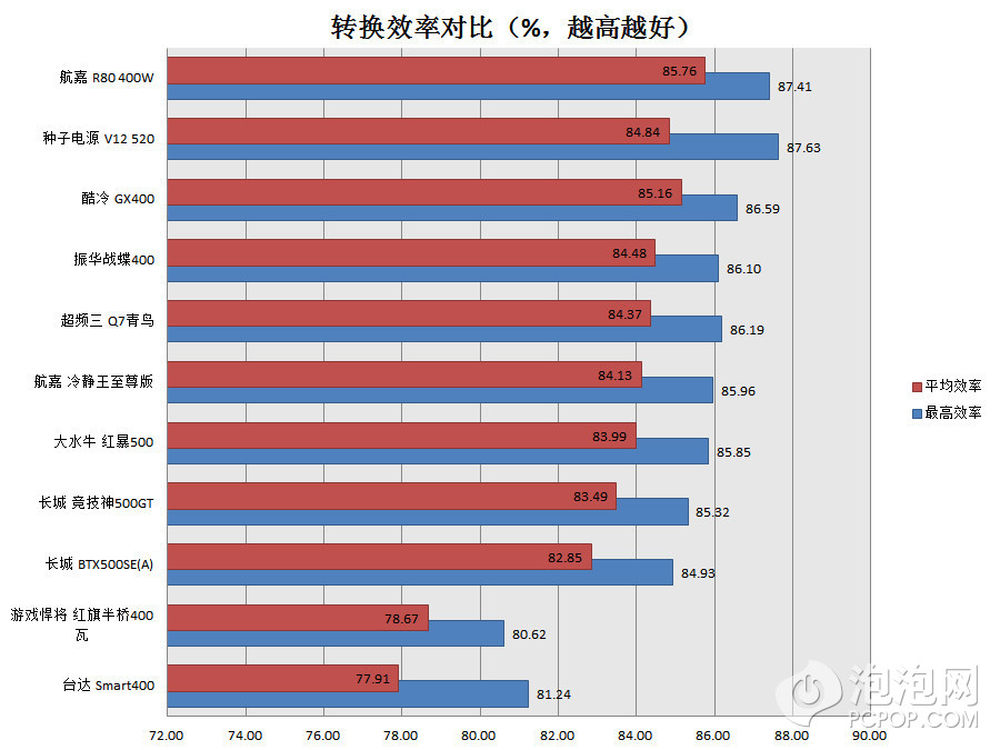

11款400瓦电源转换效率对比
4/24

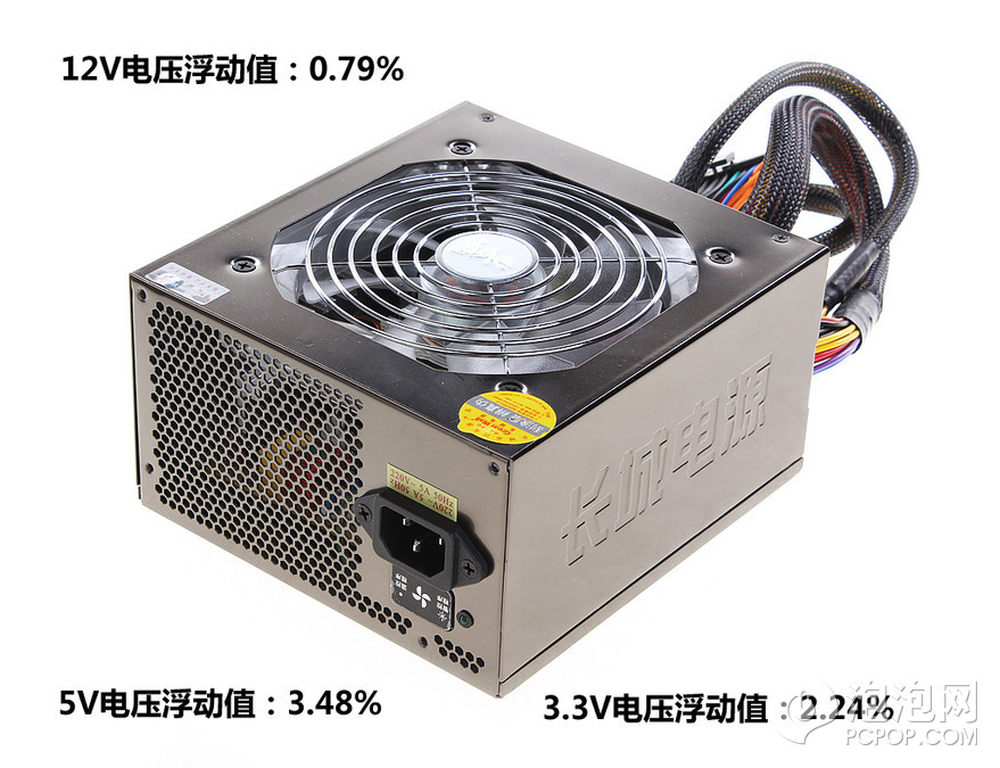

静态负载下的12V输出的稳定性非常好,甚至没有超过1%%,5V和3.3V的表现表现良好。
5/24

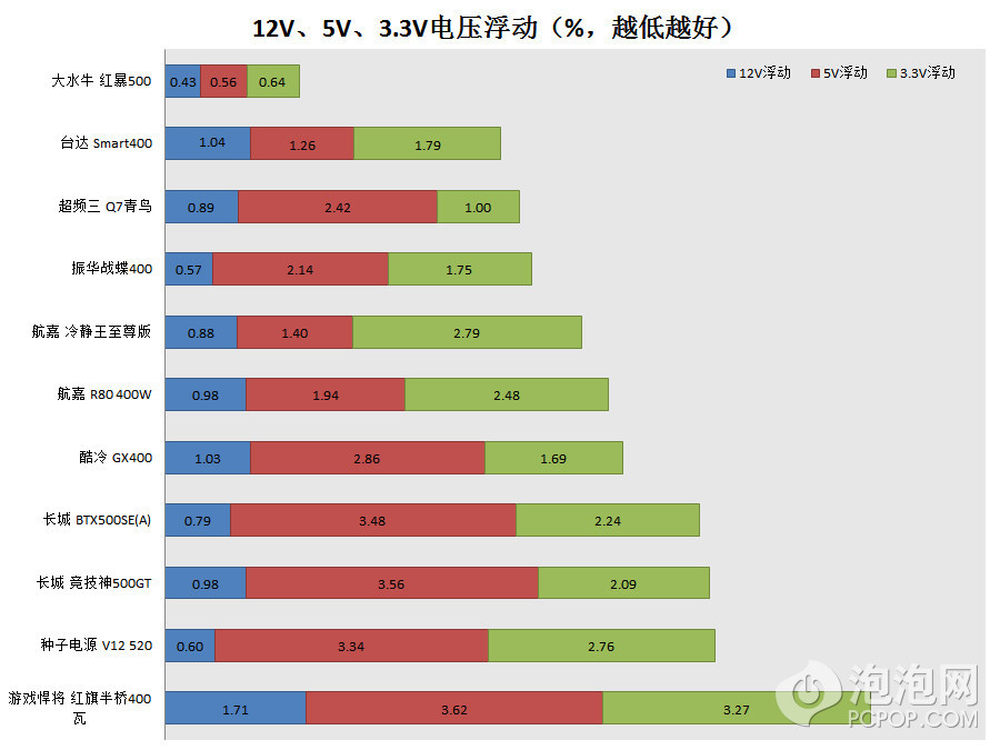

静态负载电压稳定性对比
6/24

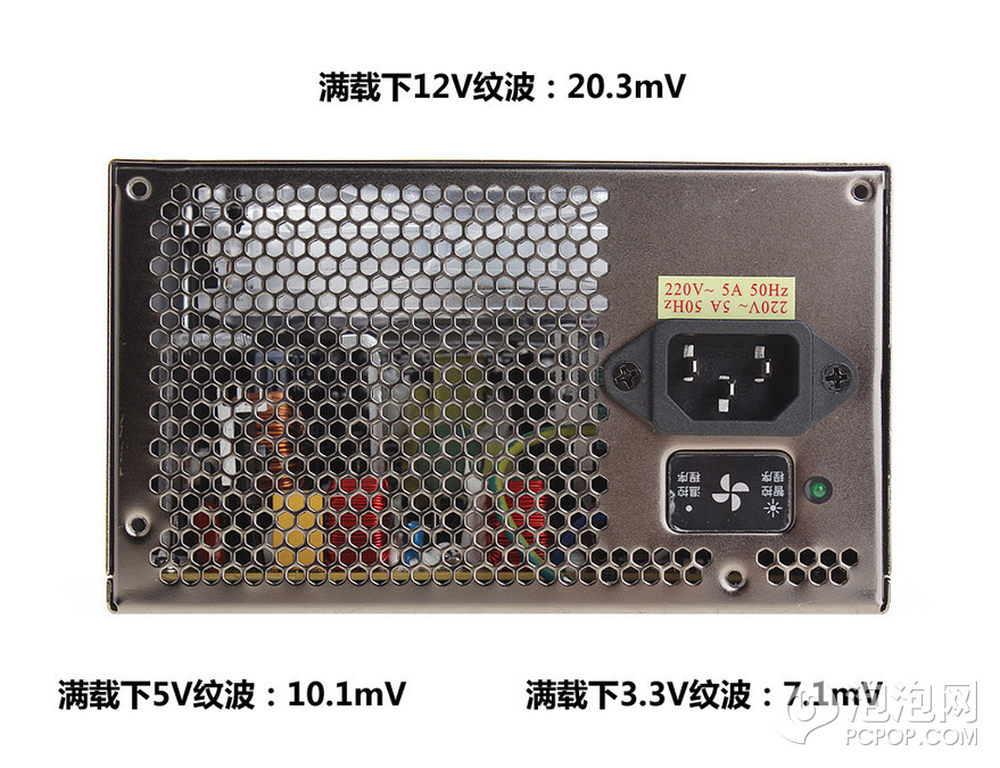

这颗电源在纹波抑制的表现上非常出色,很多指标都没有达到上限值的五分之一。从电源的通风孔看到,交流输入的总开关省略了。不过在原来总开关的位置上有一个风扇工作状态的切换开关,还是触摸按钮。
7/24

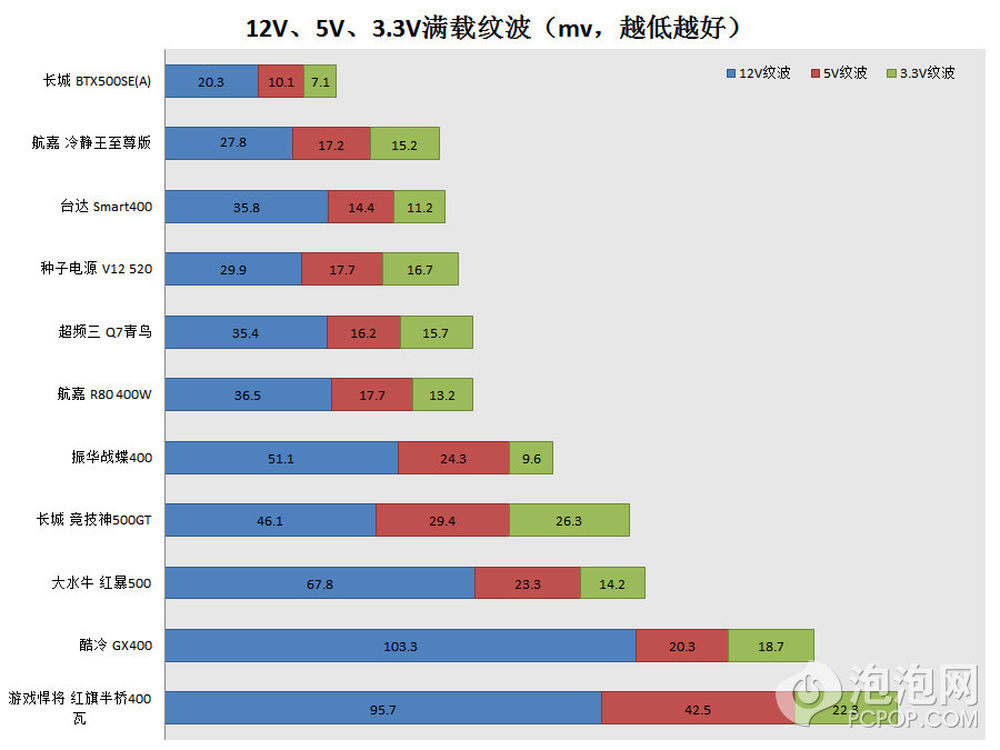

纹波抑制对比,表现非常出色,位列11款电源第一名。
8/24

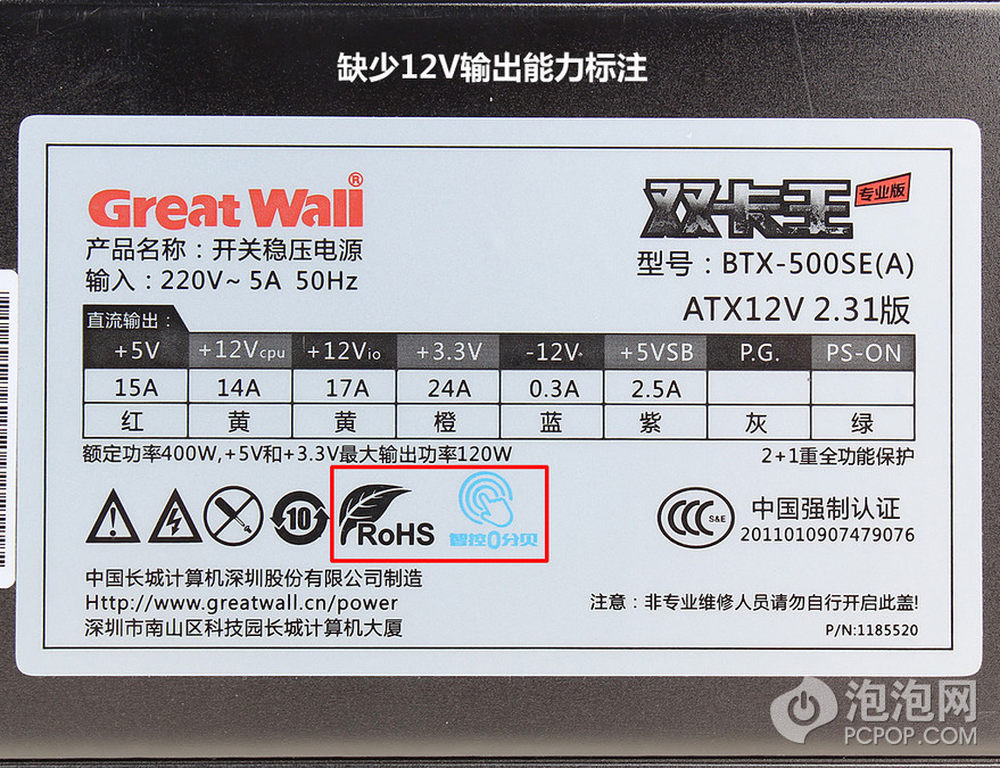

这款电源的额定功率为400瓦,但在型号中出现了500的数字,比额定功率大100,这种方式在2013年的正规电源厂中不常见。而且缺少了12V输出能力的标注,而这却是对玩家非常有参考性的。希望长城能有所改进。
9/24

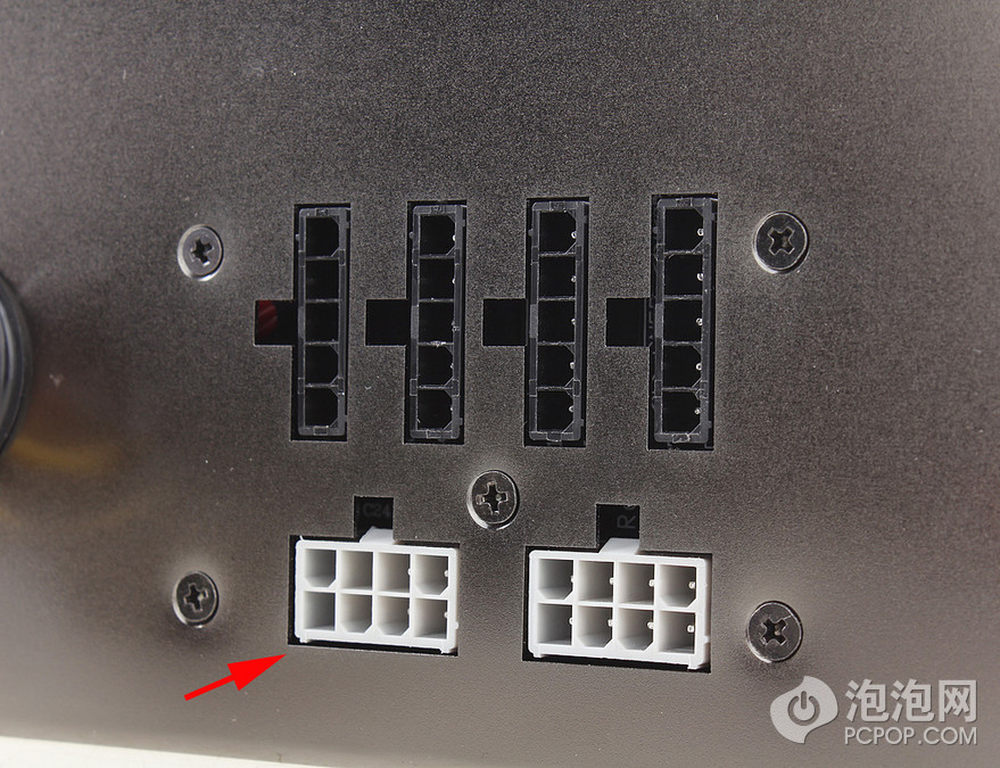

虽然电源功率只有400瓦,但还是设置了模组化线材,下侧的两个灰白色接头用来接PCIE显卡供电,上侧的4个用来接PATA和SATA供电。
10/24

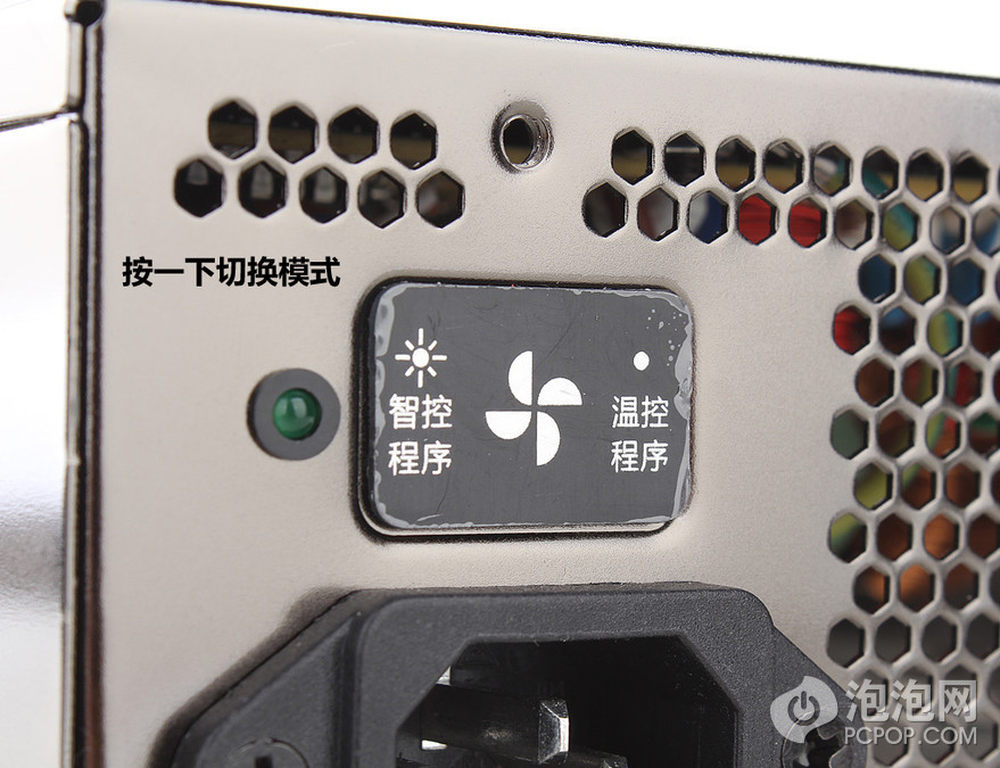

虽然长城这款电源主打智控0分贝功能,但有些人不在意噪音,还是希望风扇能更快的旋转,或者在检验电源是否正常时看看风扇转不转,于是长城专门设置了一个切合开关,如果绿灯不亮时,风扇工作在温控模式,这时和市面上大部分电源一样,随时都在转。如果切换到智控程序,则在低负载下风扇停转,其他负载下风扇转速也很低,噪音非常小。
11/24

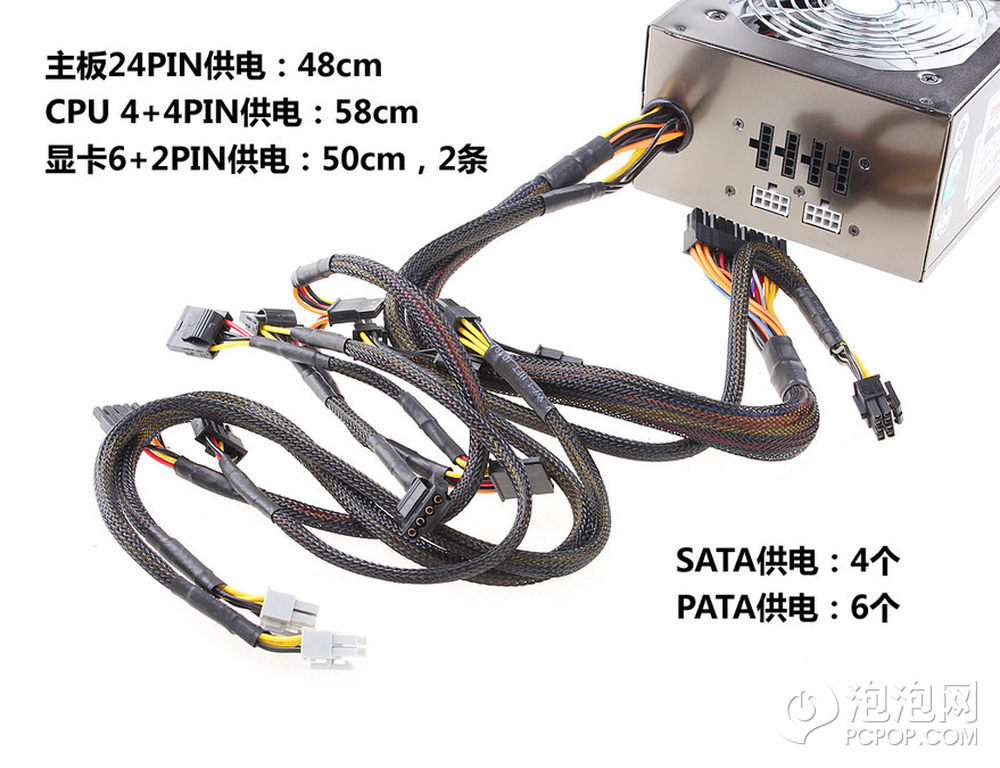

长城这次特别注意了线材搭配,这从CPU供电线材接近60cm的长度可见一斑,所有线材都包裹了尼龙网保护,比较特殊的是这款电源提供了6个PATA供电,4个SATA供电,如果我是第一次看到这个结果,肯定会以为我把两个数字搞颠倒了。
12/24

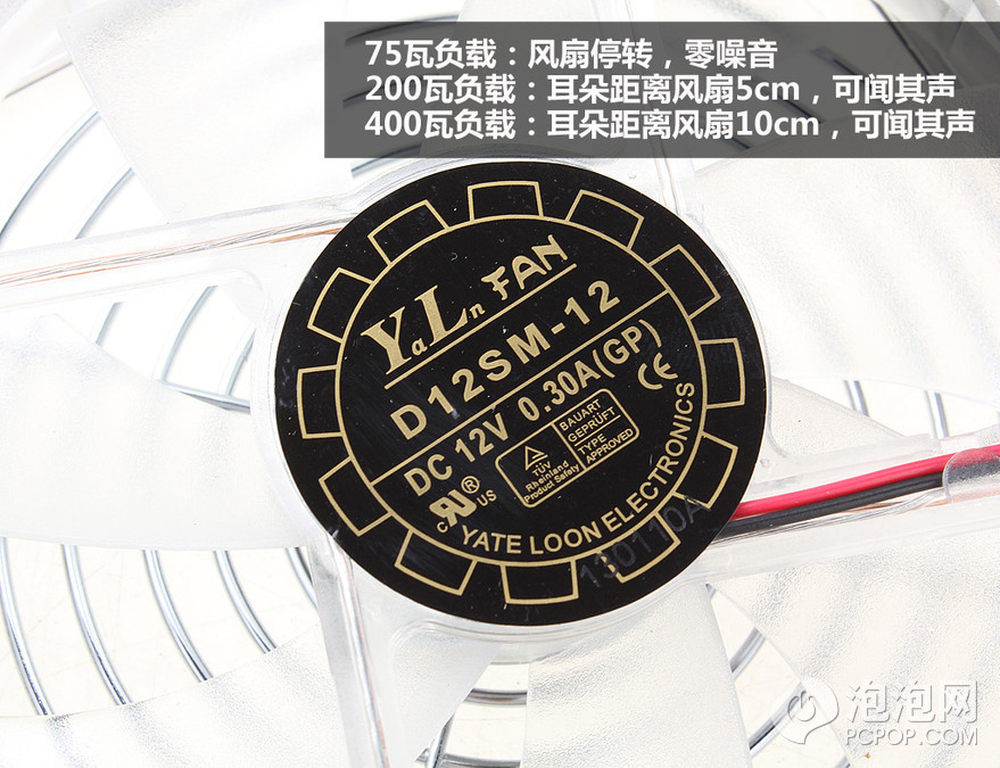

电源风扇在150瓦负载时开始旋转,而且就算在满载15分钟后,风扇转速也不是很高。满载时耳朵距离风扇10cm时才能听到切风的声音,这是我听过所有400瓦有风扇电源中最安静的。我觉得在元器件和PCB布局没有大变化的情况下愿意把风扇转速降下来,长城胆量不俗。 风扇采用悦伦的油封轴承风扇,长城电源中很常见。
13/24

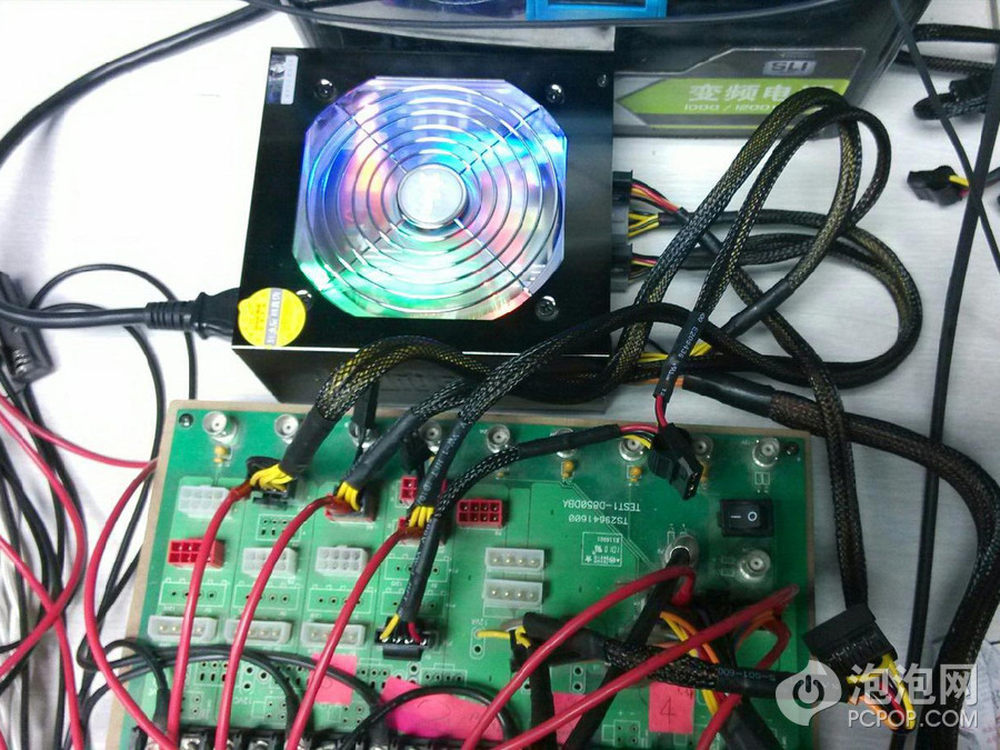

测试进行中,风扇的LED彩色灯还是挺好看的。
14/24

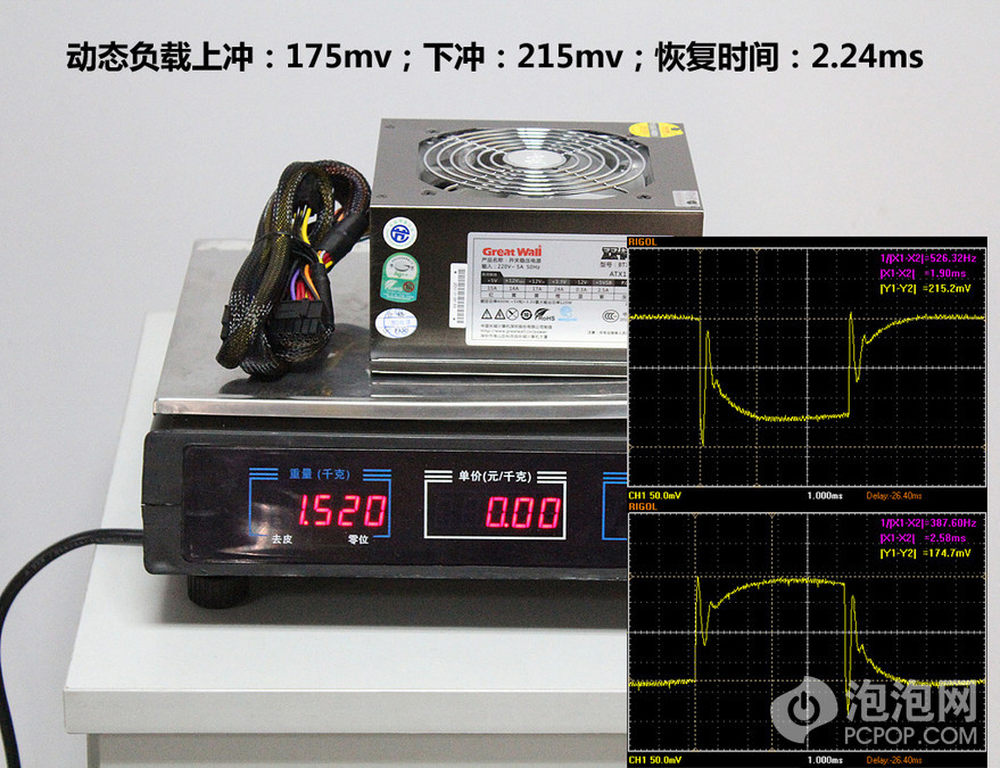

动态负载下过冲电压的幅度不是很高,但是电压平均需要超过2.2ms才能恢复到均值,比大部分电源略慢。在每次负载变化中,电压有两次波动后能逐渐在反馈环路的控制中回到均值。在动态频率为1800Hz时有一个略高(500mV-600mV)的峰峰值电压,不过这些并不是问题,在10-10KHz的动态负载下电源一直正常工作。
15/24

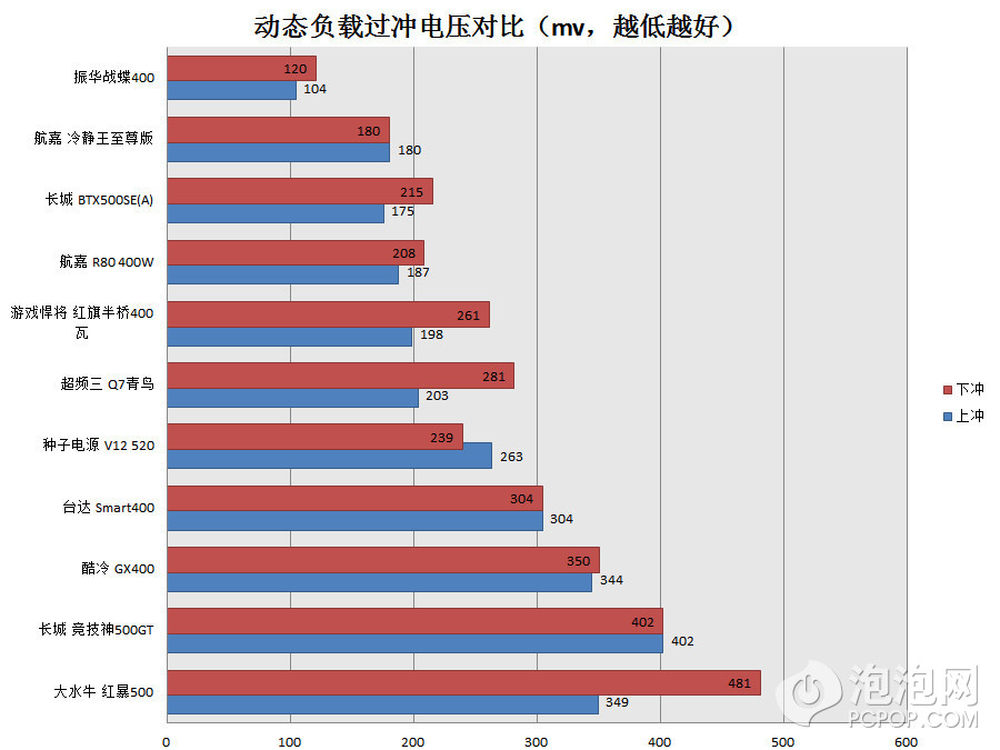

动态负载过冲电压对比
16/24

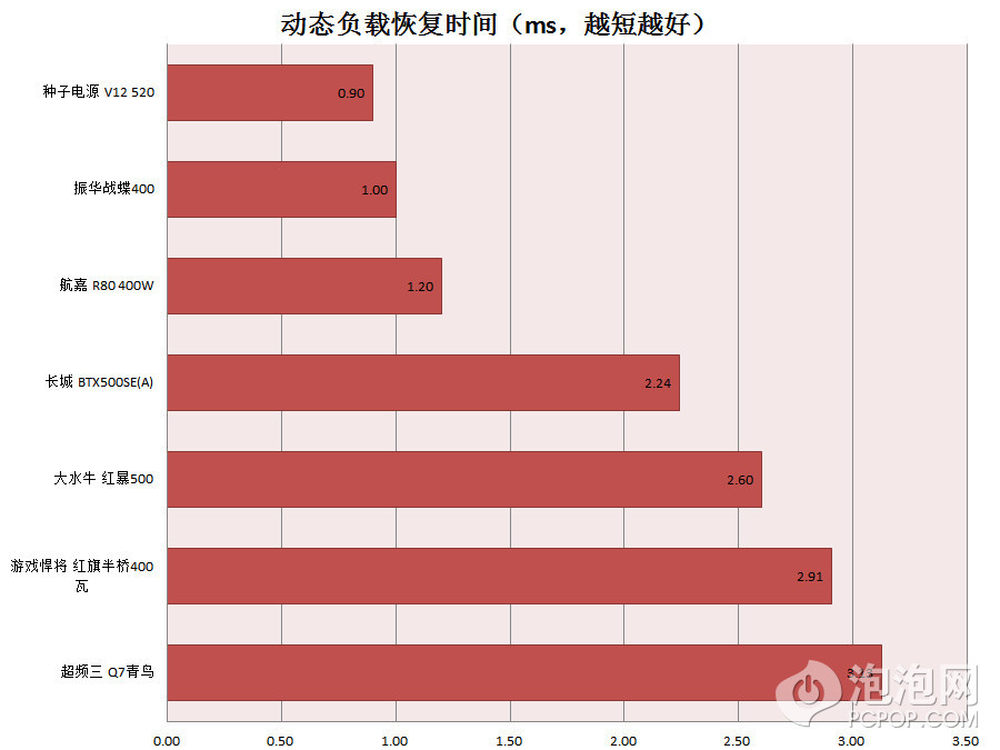

动态负载电压恢复时间对比
17/24

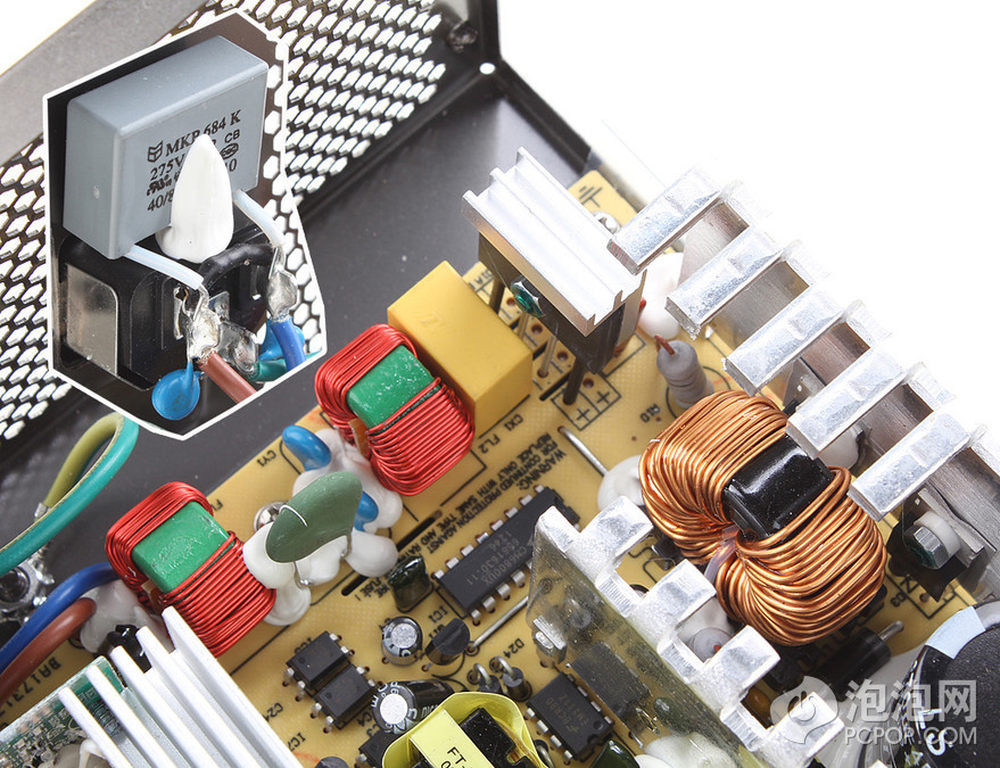

电源在EMI电路上一个安排了两个X电容,两对Y电容,两个共模电感,有一个套了黑色热缩管的保险管做输入侧的过流保护,省略MOV。
18/24

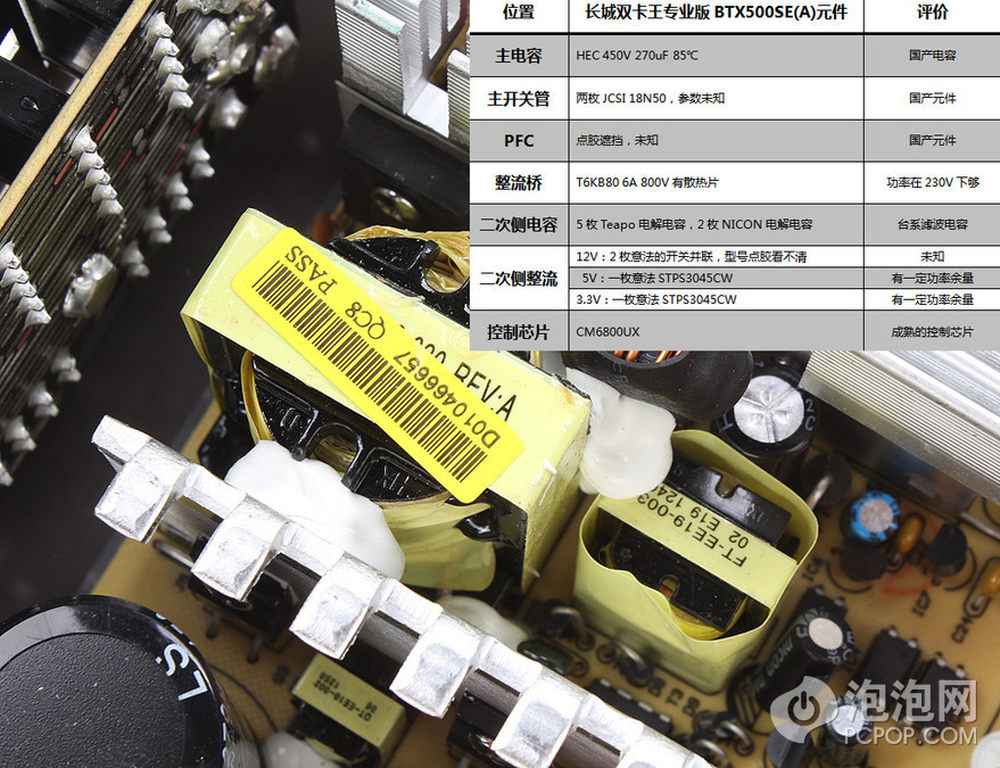

长城是一家比较习惯用国产元器件的厂商,而且还可以在出货量巨大的情况保证很高的良率,这一点不得不让人佩服。
19/24

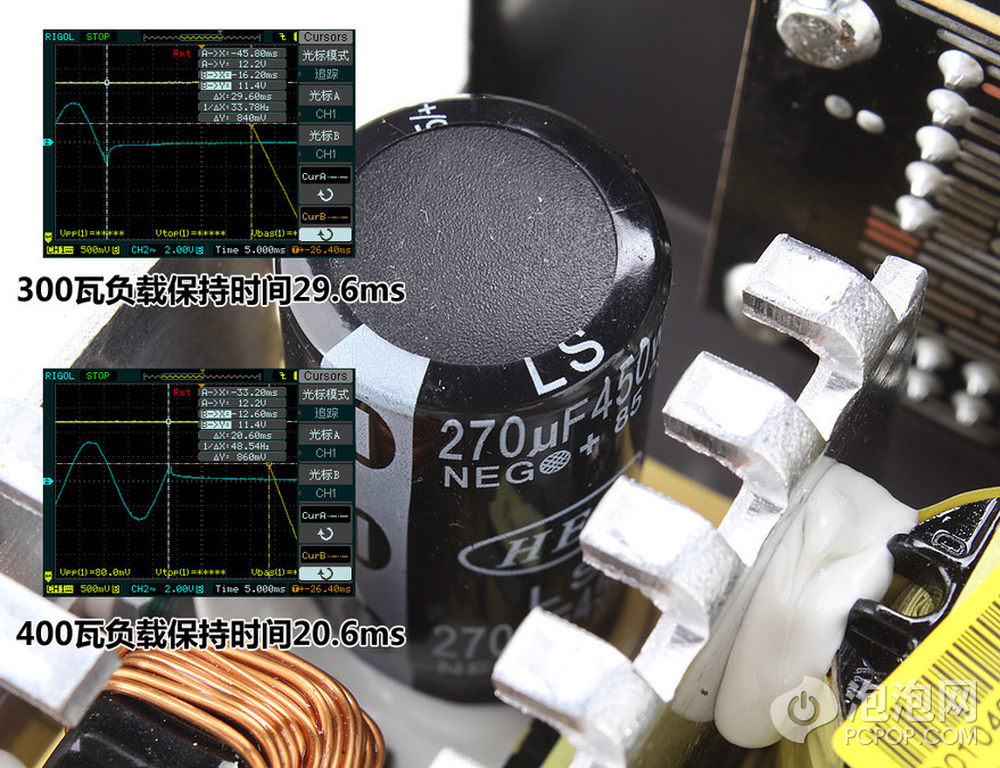

保持时间的表现非常不错,满载时都超过了20ms,75%%负载时远远高出16ms的合格线。
20/24

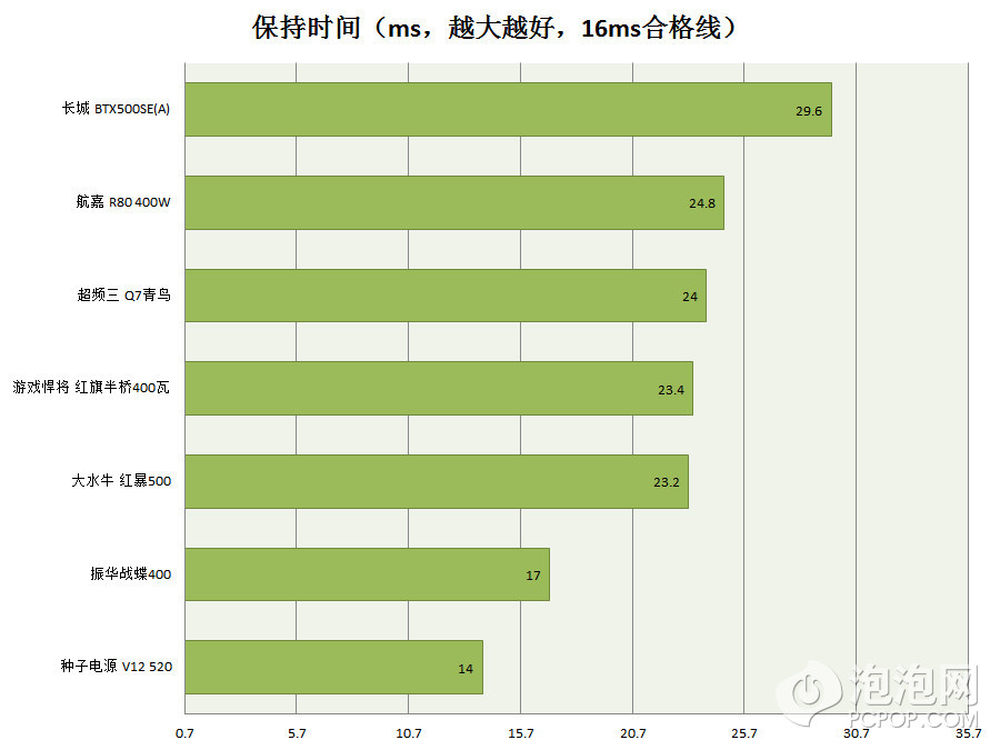

保持时间对比
21/24

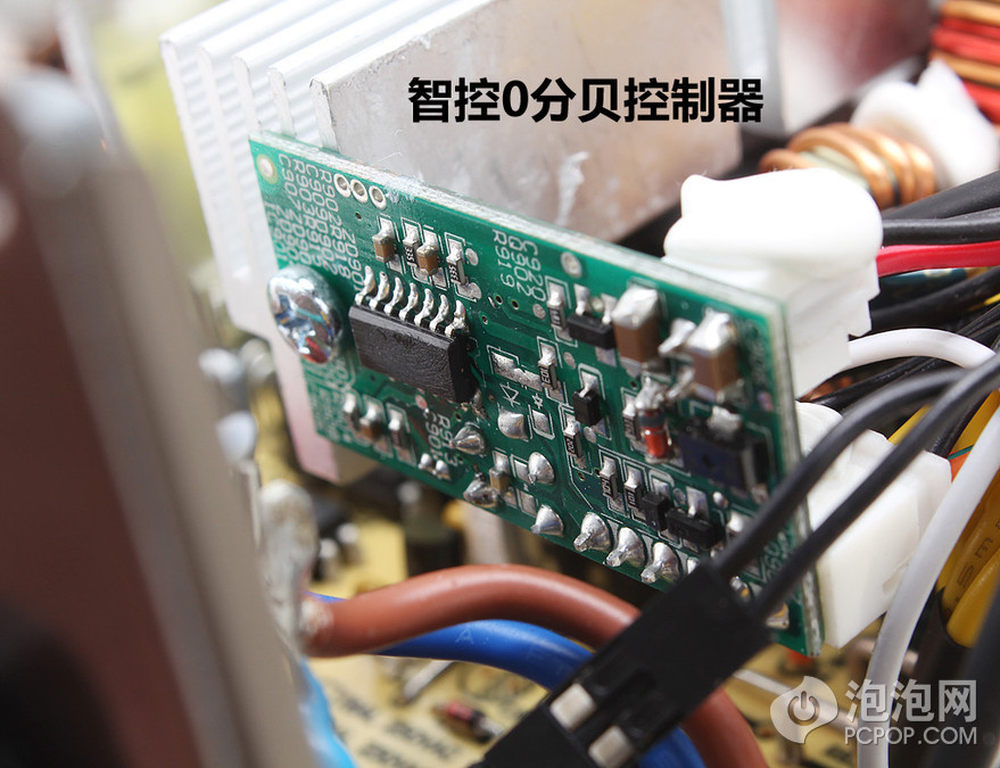

最重要的控制器型号已经被抹去了……可以看到电源风扇的供电插在这张小PCB上,通过压敏的触控开关切换传统电压控制转速和PWM智控转速。
22/24

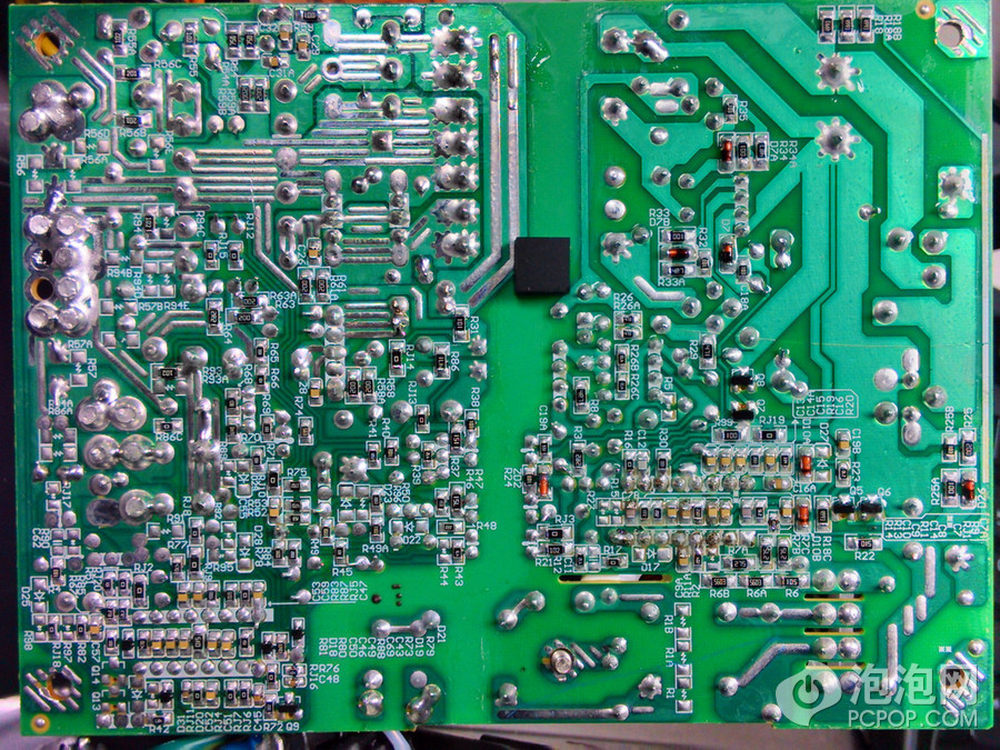

电源的PCB背部做工非常规整,单面布线,底部的波峰焊和贴片工艺过硬,二次侧大电流部位没有手工补锡痕迹。
23/24

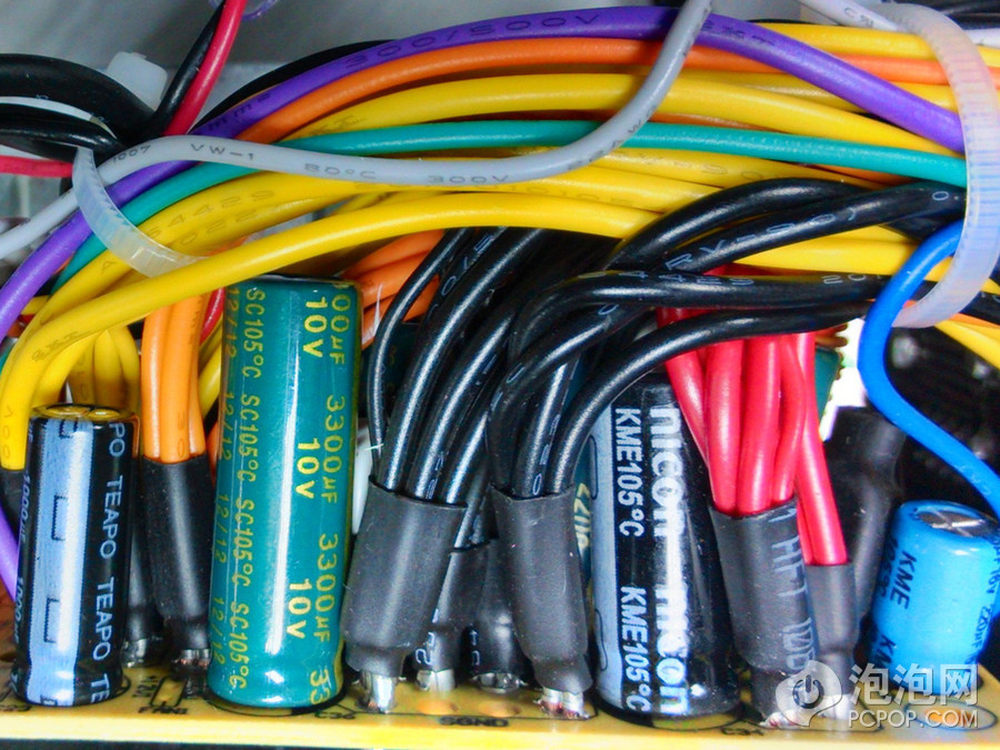

输出线材部分做工非常稳妥,套上热缩管和金属环后再过的波峰焊,增大了线材根部扛拉扯的能力,二次侧电容来自Nicon和Teapo
24/24
当前电源市场中只有高端发烧级的产品才会设置低负载风扇停转的功能,而且在长城智控0分贝电源出现前还没有一款转换效率在80PLUS金牌以下。这款BTX500SE(A)的出现让追求极致静音又预算有限的玩家有了新选择。媒体价格458元。
