信号瞬间提升！小编动手改造路由天线
1/17
小编最近在忙着搬家，新搬去的地方只能够用网线上网没有无线路由器，为了让手机能够用上无线信号，于是就在淘宝上买了一款迷你无线路由器——celleden 欧德 MAP1600 ，这个路由器据说在联想官方网有售，质量还算可以。拿到路由器之后经过简单的测试，发现信号传输能力并不如想象的那么强，于是在同事（汤炜炜）的帮助下DIY了一根5BP天线上去，在安装天线之后无线信号暴增，总的来说改装还算比较成功，下面笔者就分享下改装的过程。
2/17
Celleden欧德 MAP1600迷你路由器，采用150M传输速率设计，普通家用的话还是不错。但是传输距离有限，根据笔者测试信号传输距离不超过40米。
3/17

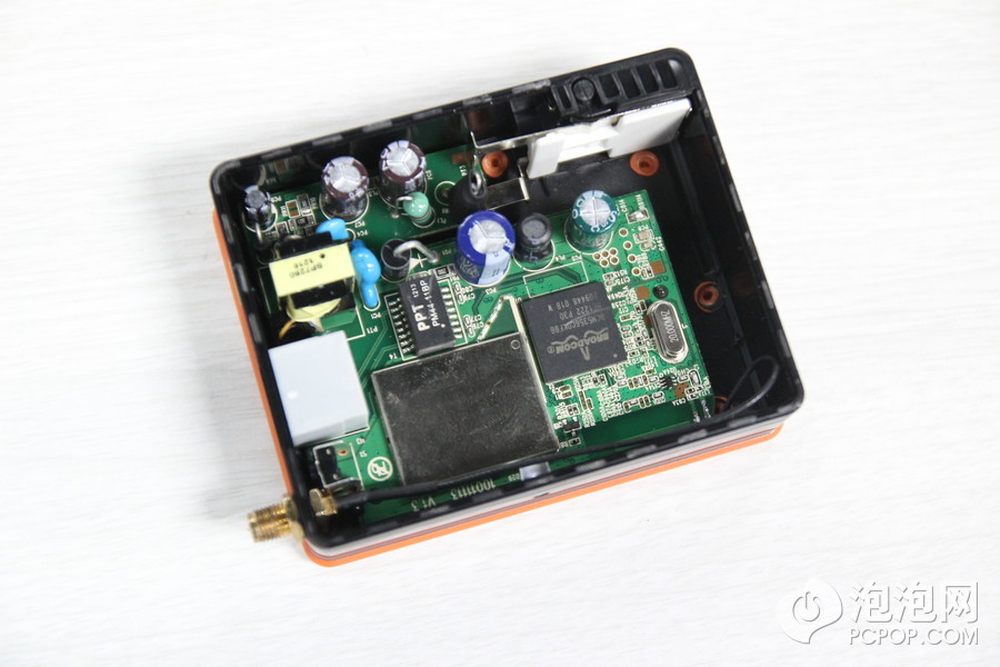

路由器采用的是封胶粘合，用小刀就能够划开，划开后可以看到路由器的内部做工，总的来说还算是中规中矩。
4/17
此款路由器的硬件配置为：BCM5356 16M SDRAM 2M的Flash，这货的配置比腾达 A5 BCM5356 1M Flash 8M SDRAM]还要高一点，经过本人实测可以刷腾达的固件。
5/17

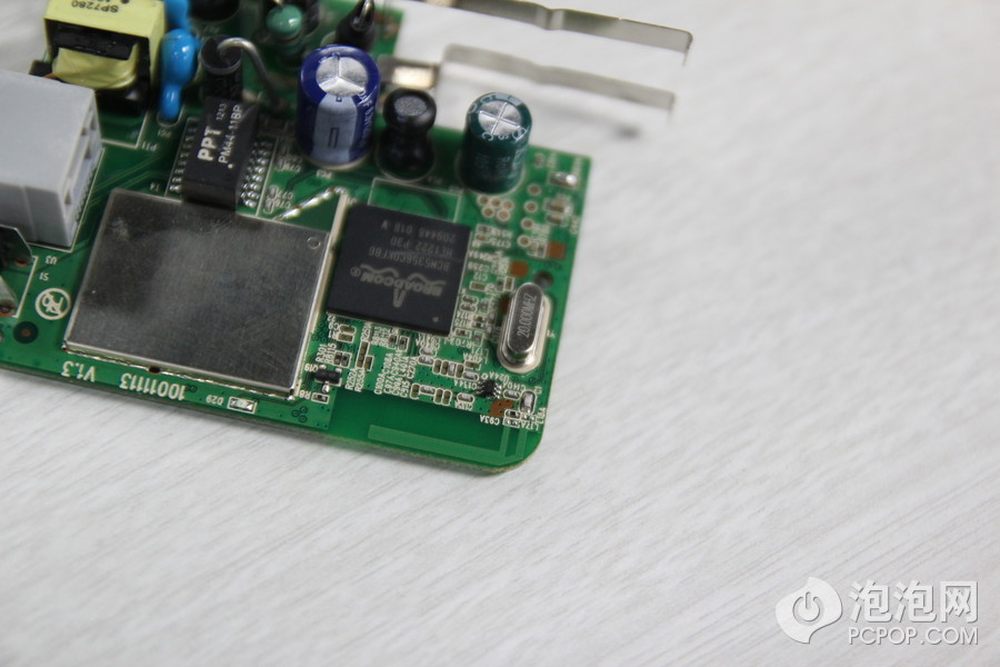

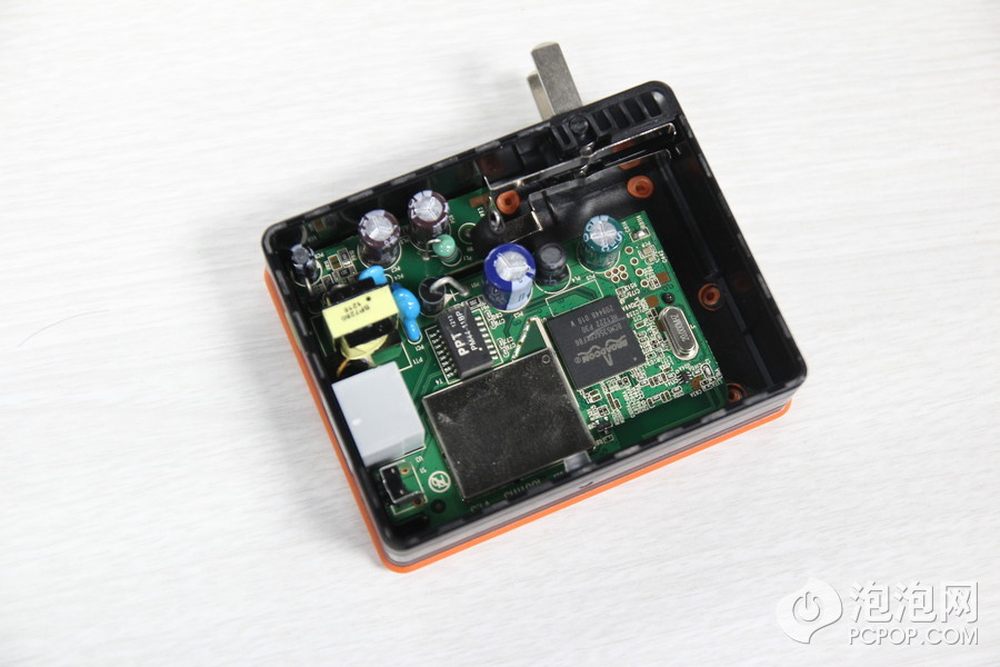

从上图中我们可以看到此款路由器的“天线”非常坑爹——就是主板电路右下侧的那小块走线，这样的设计无线信号肯定强不到哪里去。笔者要做的是给它加装一个外接天线，通过外接天线把无线信号传递出去。
6/17
从主板上找来的一根5BP天线。
7/17

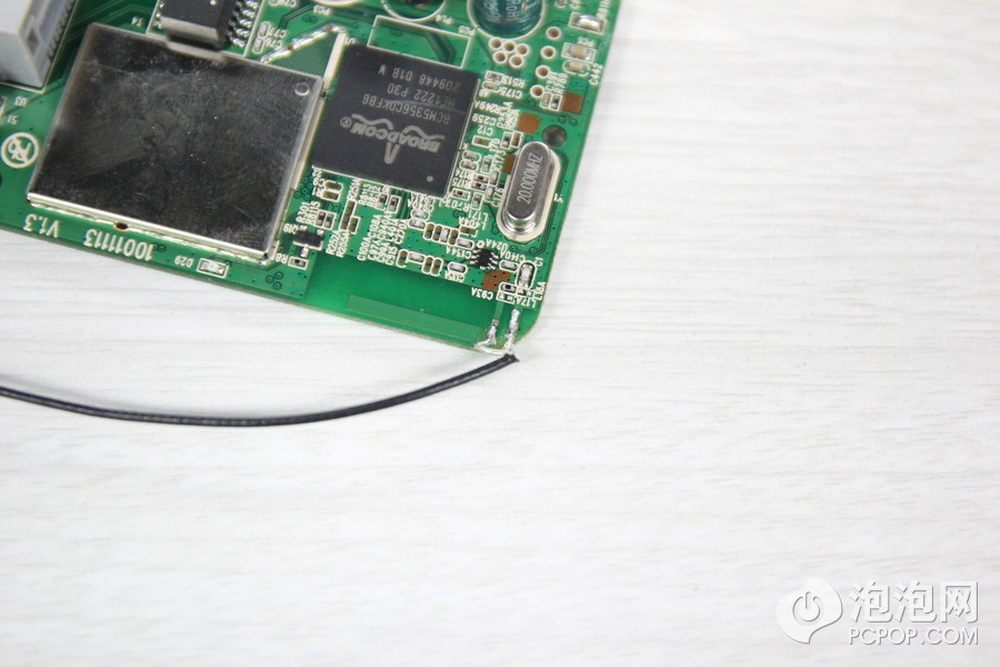

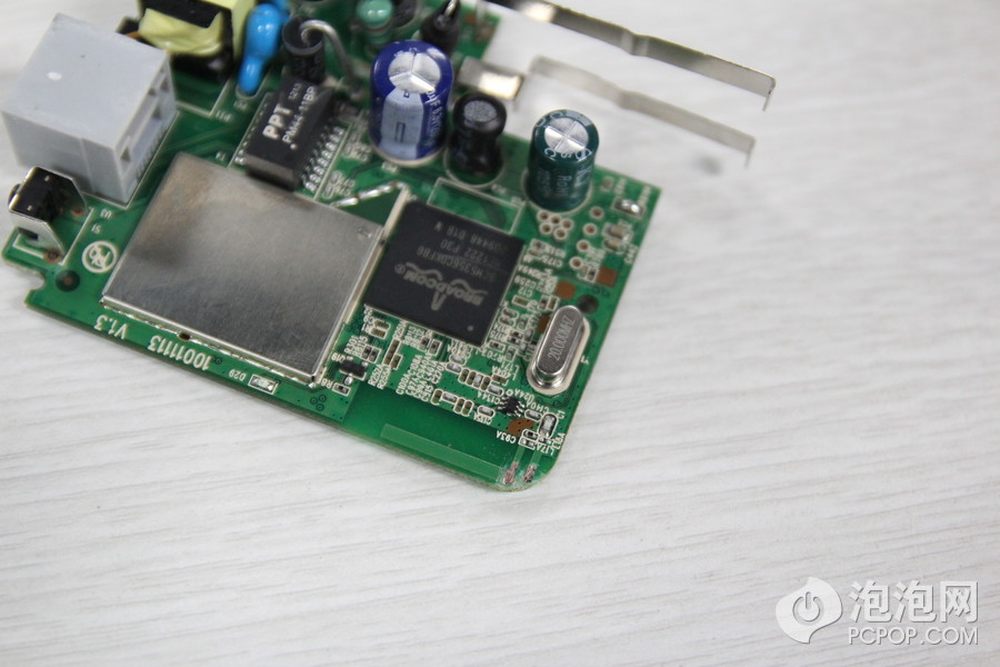

用小刀把PCB上的“天线”划开，露出金属铜部分就可以了。
8/17
下面要做的是把天线的连接线，焊接到PCB上走线被刮开的部分，其中左侧的走线接芯线、右侧的走线接外包线。
9/17
焊接完成。
10/17

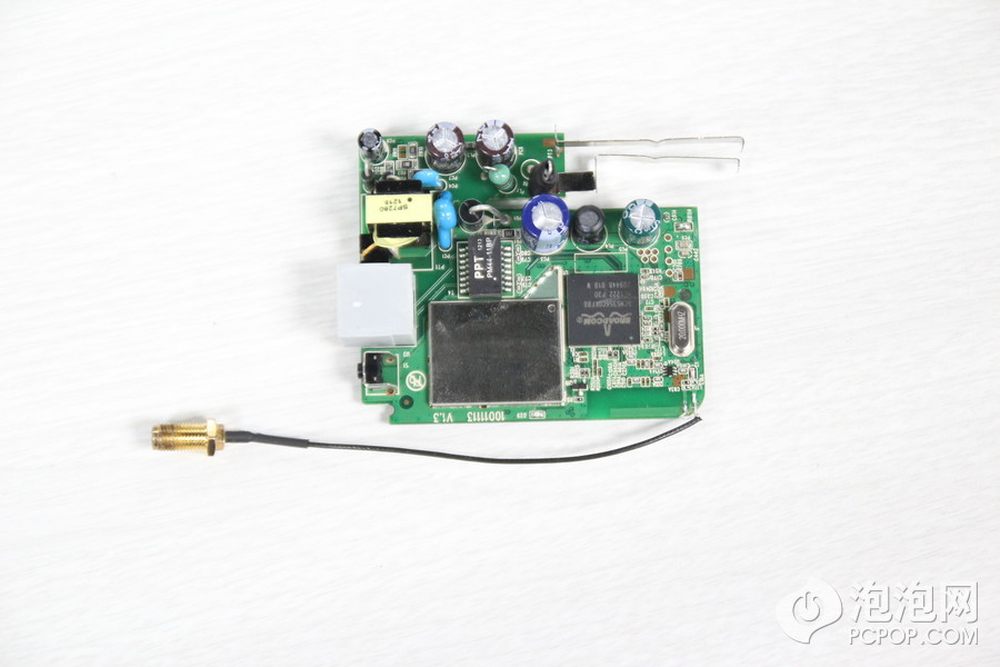

整体图。
11/17
下面要做的是把路由器的尾部打个洞，打洞完成之后安装SMA螺丝。
12/17

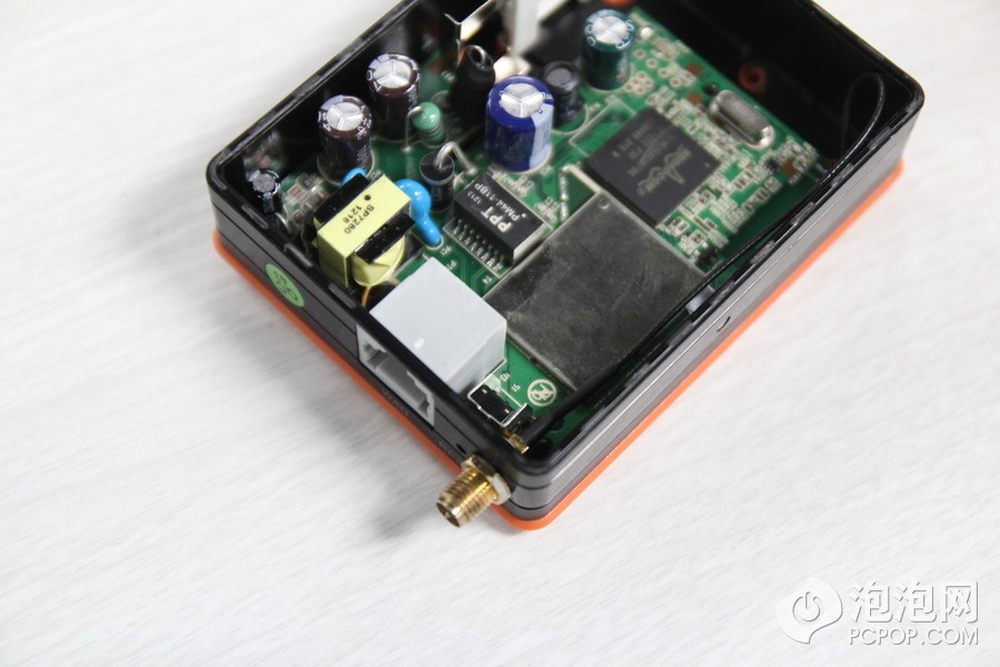

大致完工。
13/17

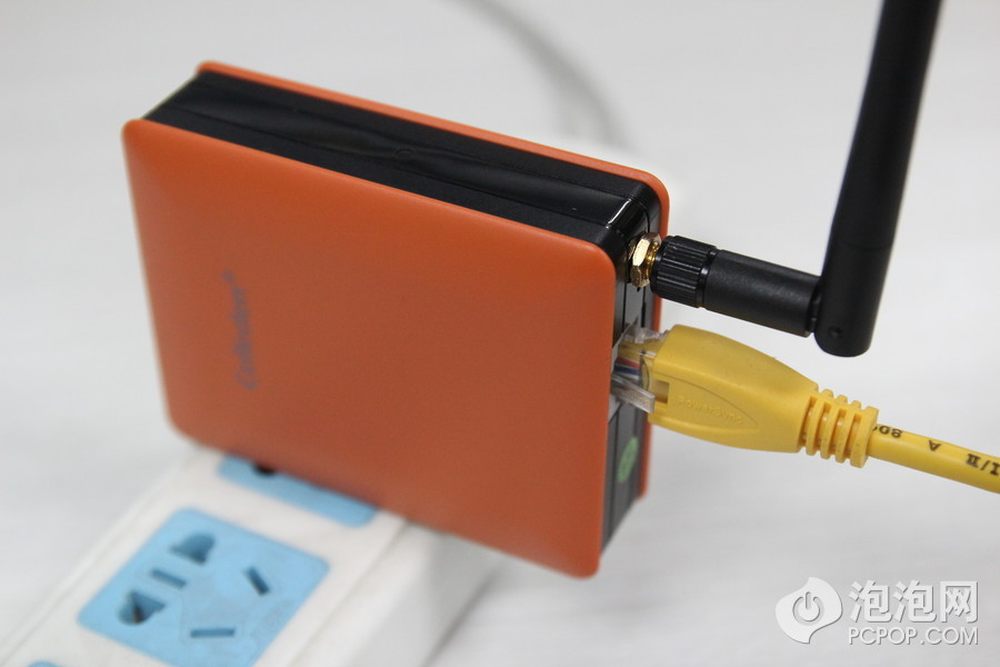

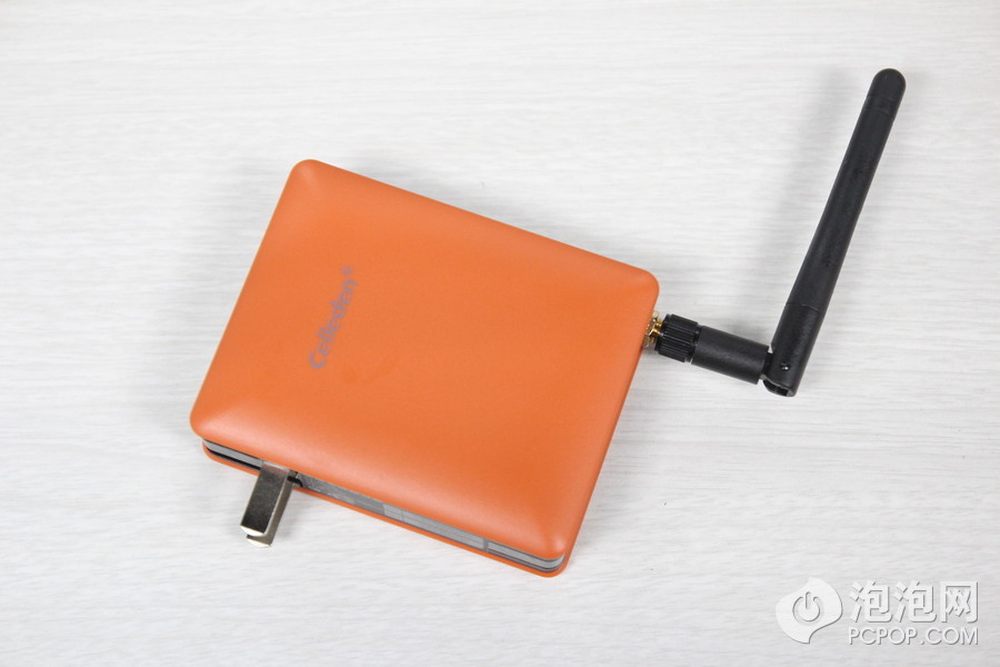

装好路由器的盖子，整体上外观还过得去，看不出来改装痕迹。
14/17
插上电源连接网线测试。
15/17

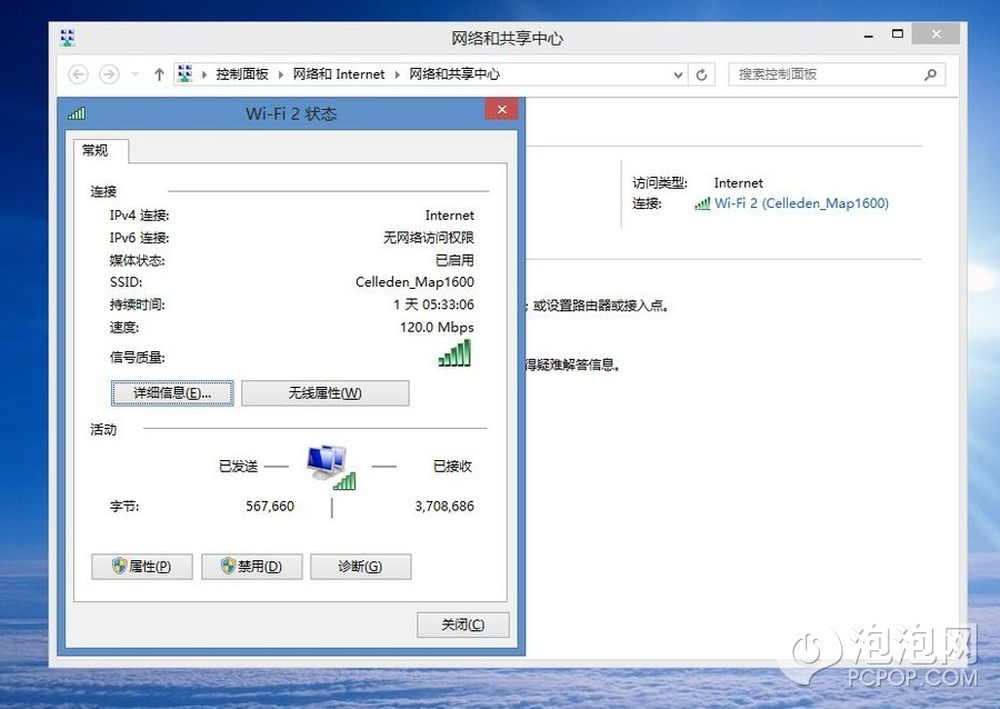

在30米的范围内接收信号都是满格，在50米的范围内算上办公设备等遮挡，接收的信号速率可以达到120.Mbps。
16/17

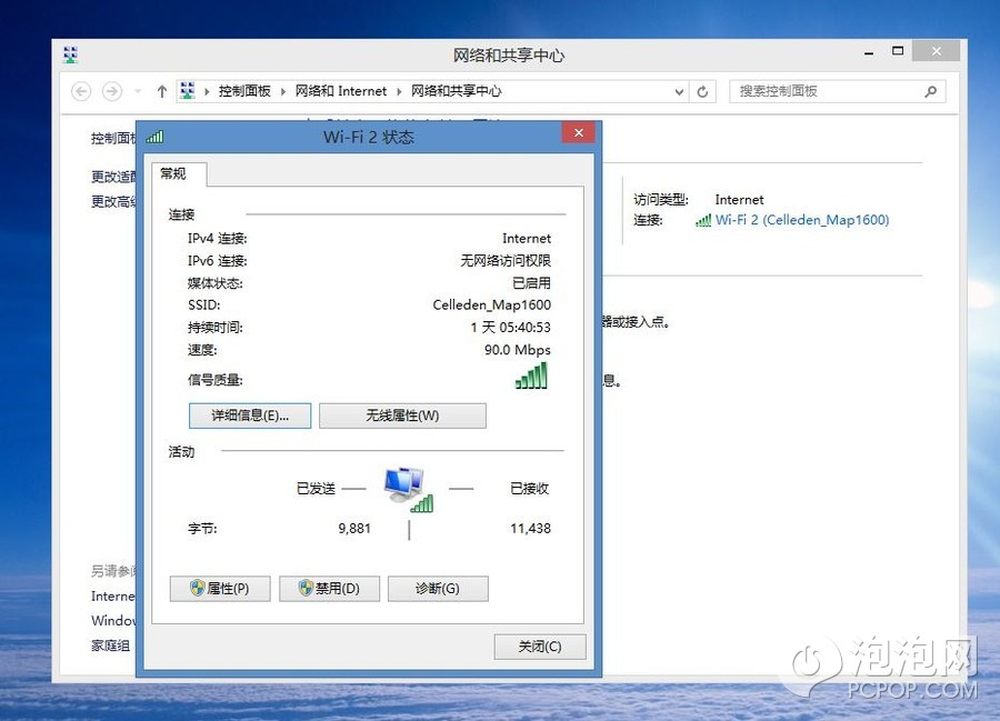

在30米范围内穿过一堵墙信号传输速率为90Mbps。
17/17
在50米范围内穿过两堵墙，传输信号速率为45Mbps，总的来说本次改造还算成功，路由器信号不强的朋友可以尝试改造。另外笔者又进行了一段时间的BT下载测试，测试期间没有出现断线情况，路由器的整体的温度在40度左右（外部温度）。
