双漩涡风扇散热强劲 华硕ROG G46V拆解
1/52
玩家国度G46V是华硕近期推出的全新14英寸高性能便携游戏机皇,本周我们先后给大家带来了这款专业游戏本的开箱和评测,相信不少朋友还意犹未尽。G46V不仅性能出众,而且还有有着轻便的机身和强劲散热系统,今天就给大家带来G46V的完整拆解,通过拆解来看看这款14英寸游戏悍本是如何做到性能、散热和便携完美平衡的。由于华硕G46V机身设计较复杂,因此完整拆解过程较长,网友可以点击图片右下角的“一页查看全图”来提升浏览效率。
点击进入相关阅读:
14英寸游戏机皇 华硕玩家国度G46V开箱
散热给力性能强劲 华硕ROG G46V评测
2/52

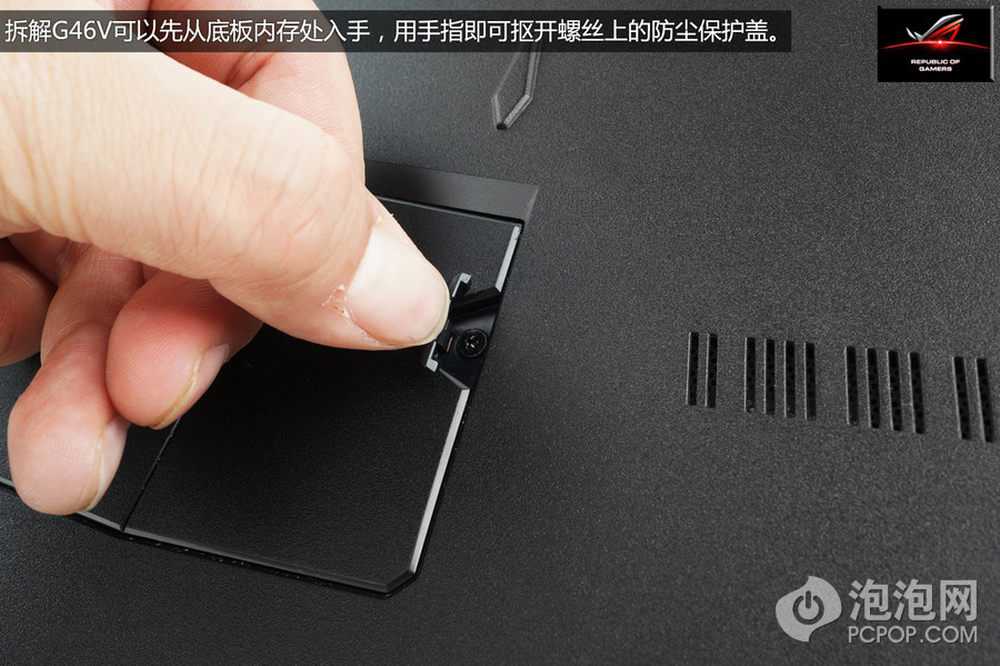

拆解G46V可以先从底板内存处入手,用手指即可抠开螺丝上的防尘保护盖。3/52

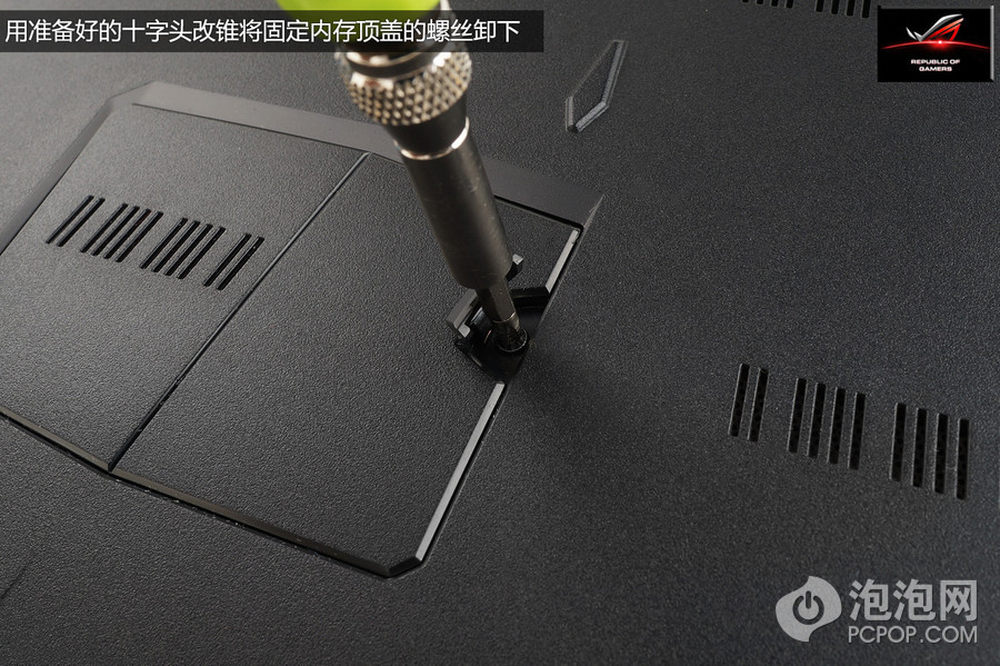

用准备好的十字头改锥将固定内存顶盖的螺丝卸下。4/52

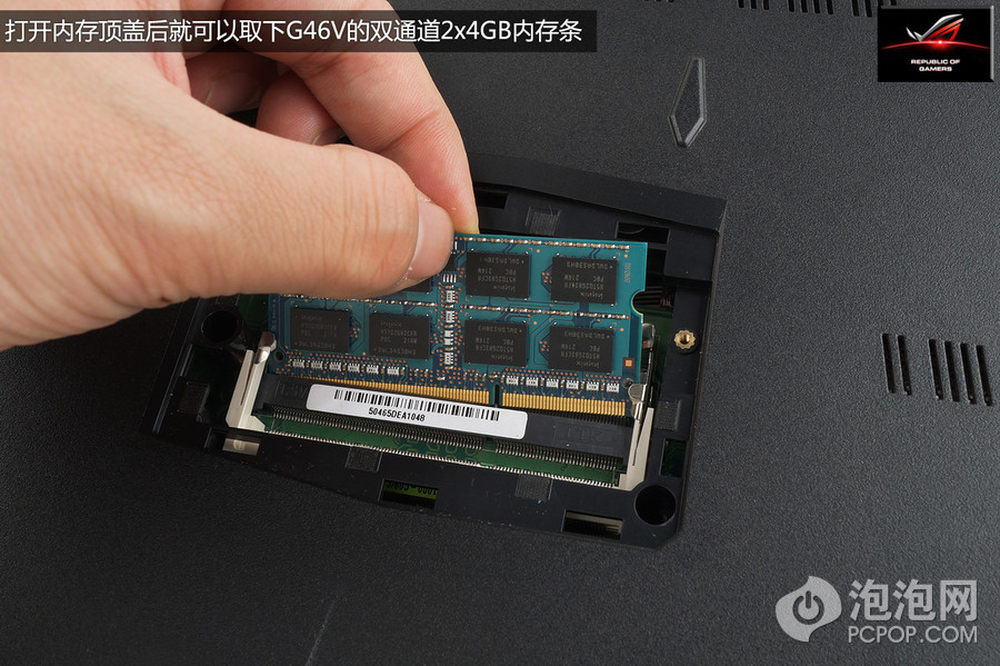

打开内存顶盖后就可以取下G46V的双通道2x4GB内存条。5/52

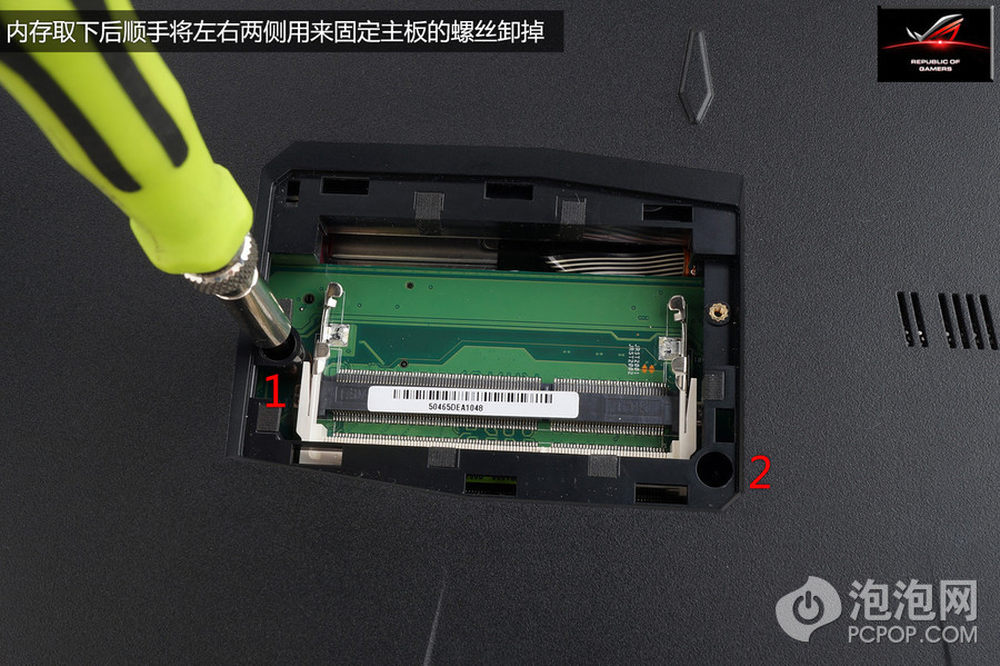

内存取下后顺手将左右两侧用来固定主板的螺丝卸掉。6/52

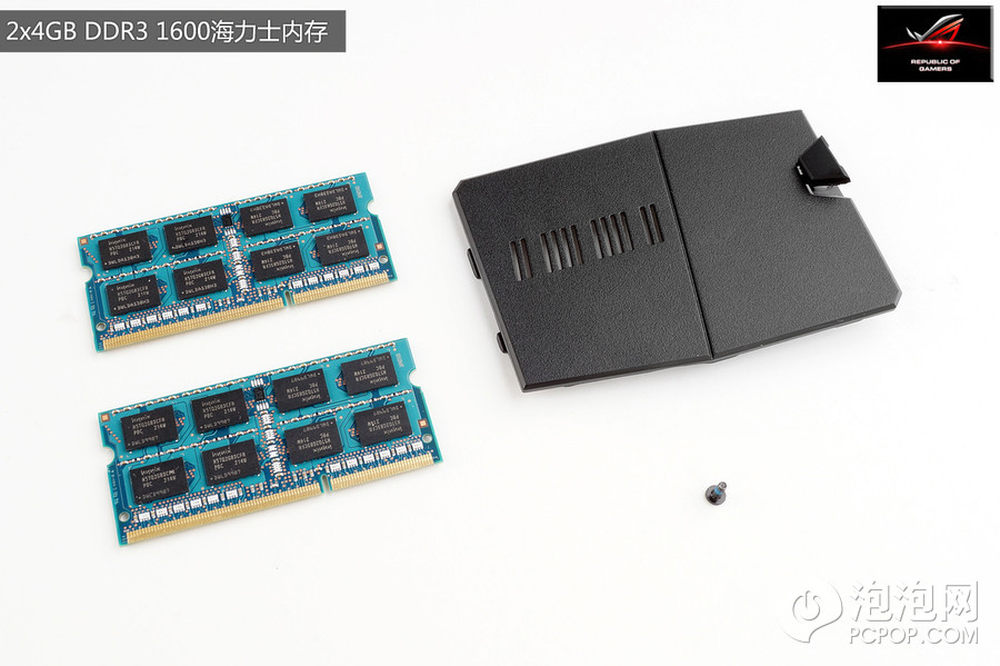

华硕G46V配备2x4GB DDR3 1600海力士双通道内存。7/52

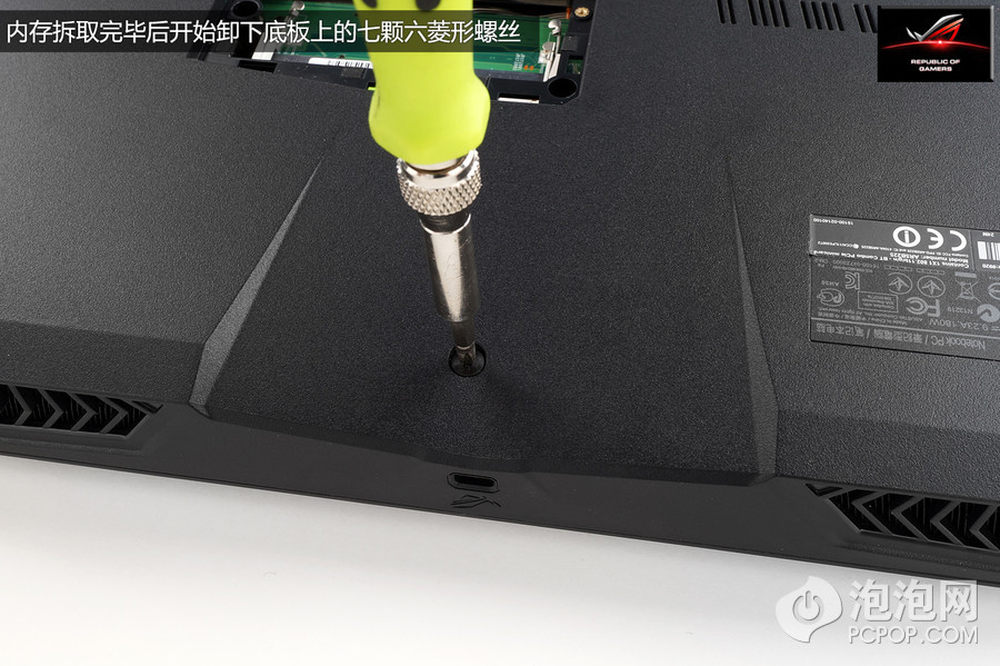

内存拆取完毕后开始卸下底板上的七颗六菱形螺丝。8/52

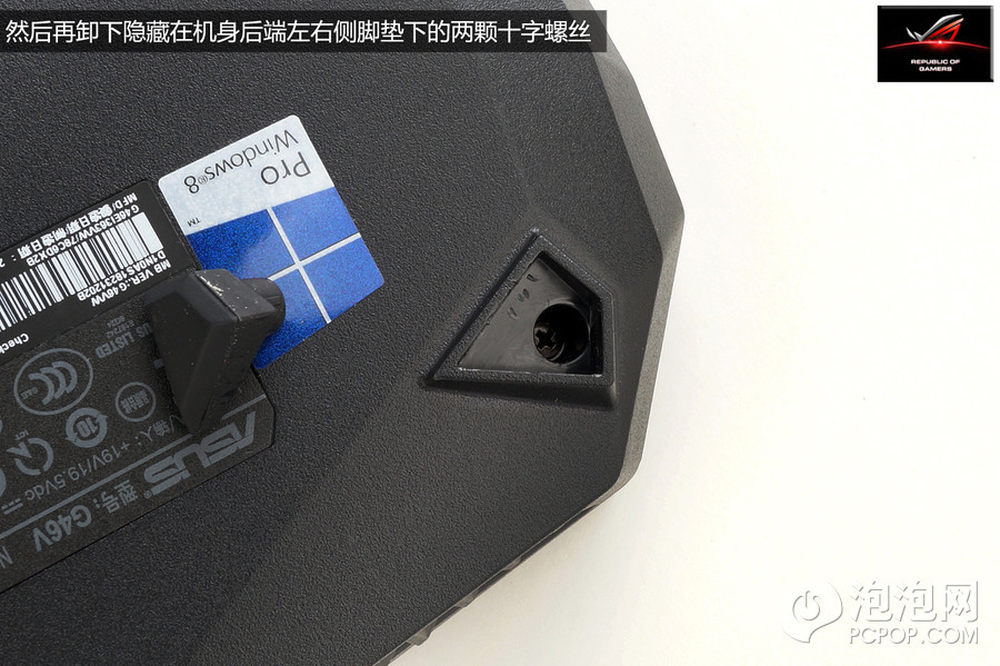

七颗六菱形螺丝拆卸完毕后再卸下隐藏在机身后端左右侧脚垫下的两颗十字螺丝。9/52

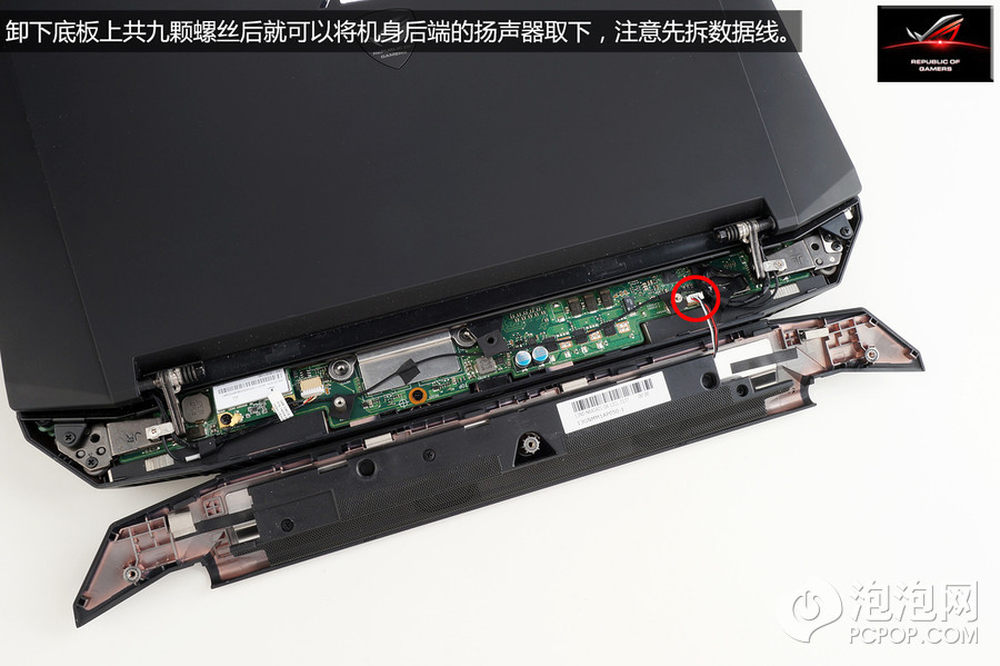

卸下前面所说的九颗螺丝后就可以将机身后端的扬声器取下,注意先拆连接在主板上的数据线。10/52

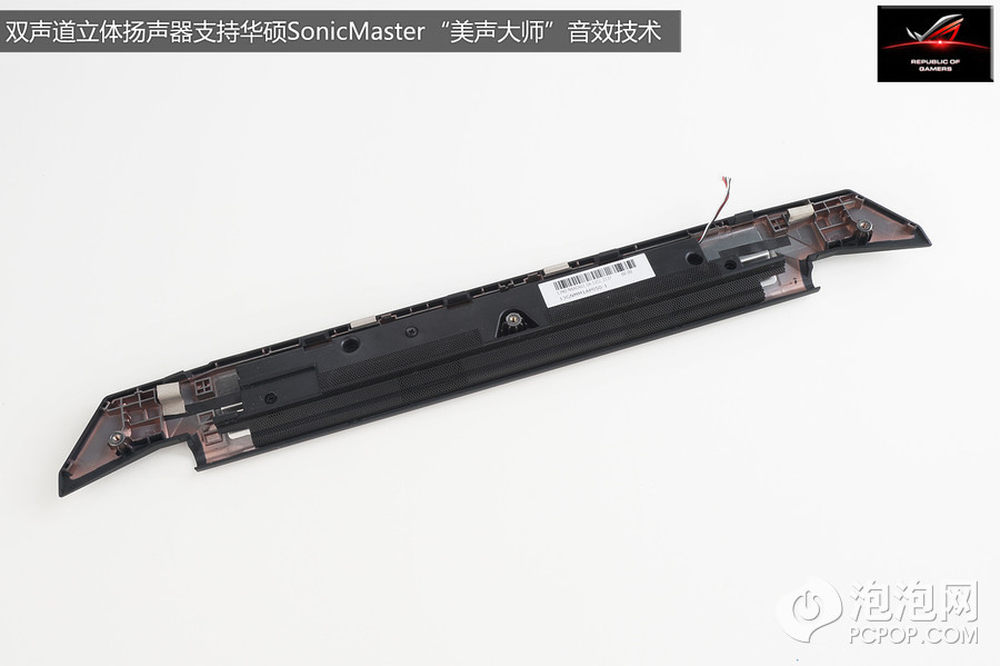

G46V采用的双声道立体扬声器支持华硕SonicMaster“美声大师”音效技术,音质非常不错。11/52
接下来将固定主板和C面的两颗螺丝拆掉。12/52
接下来将固定主板和C面的两颗螺丝拆掉。13/52

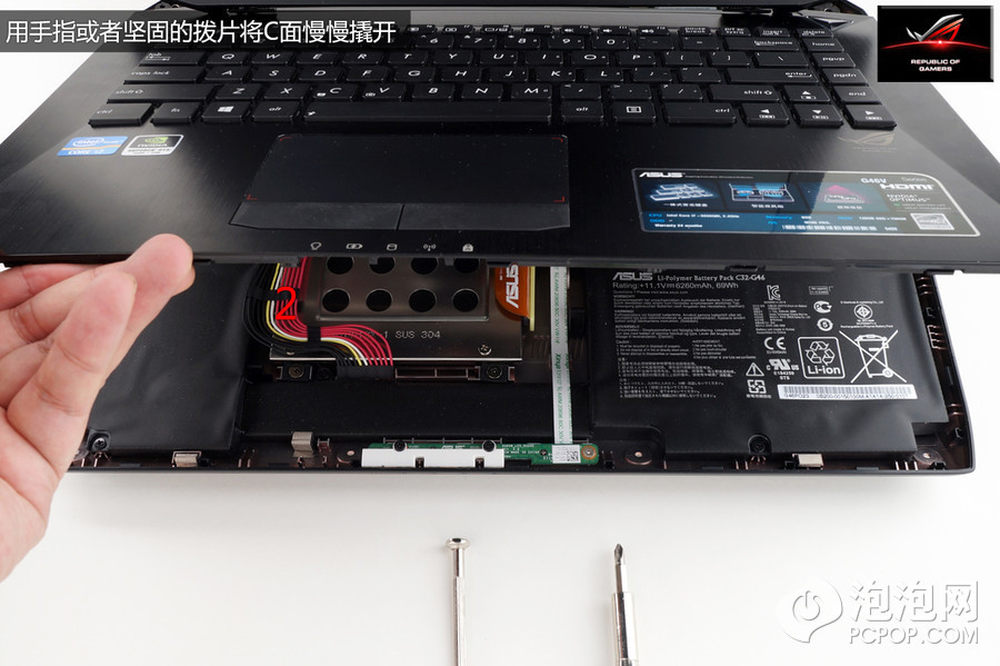

用手指或者坚固的拨片将C面慢慢撬开。14/52

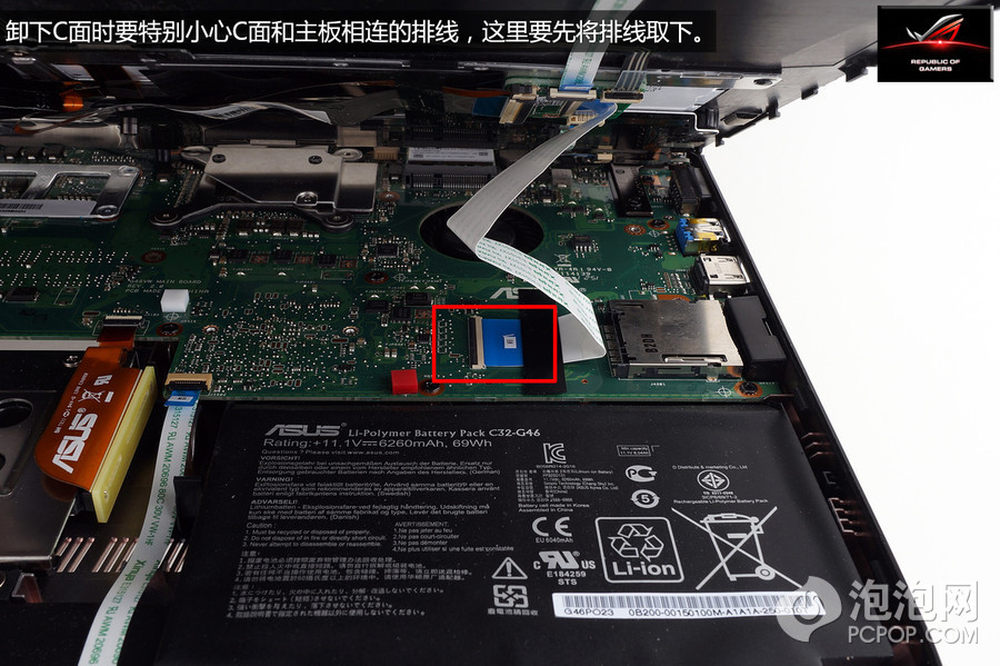

卸下C面时要特别小心C面和主板相连的排线,这里要先将排线取下。15/52

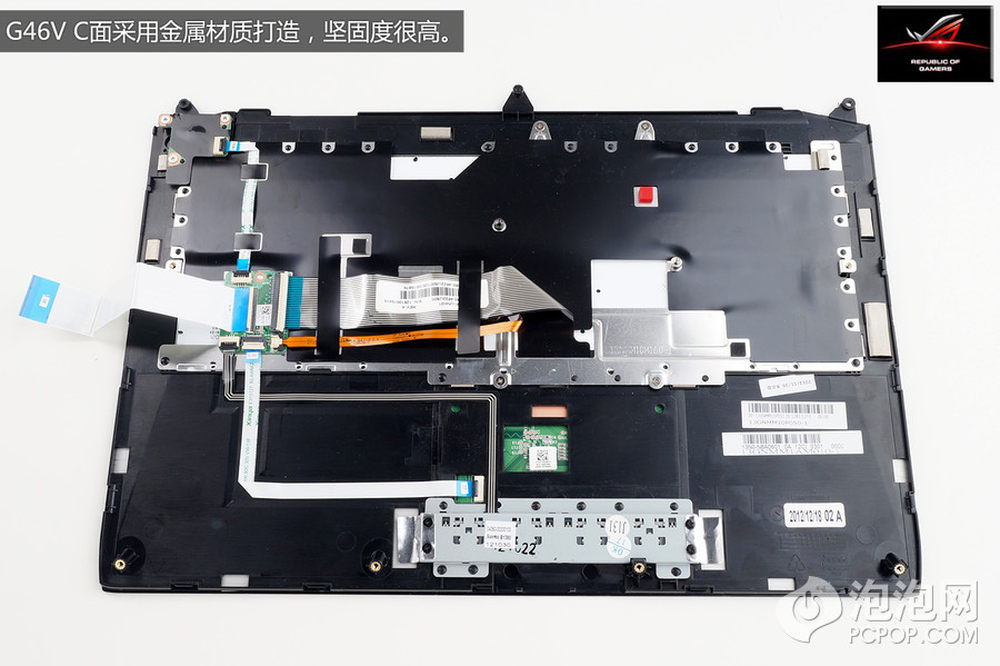

G46V C面采用金属材质打造,坚固度很高。16/52

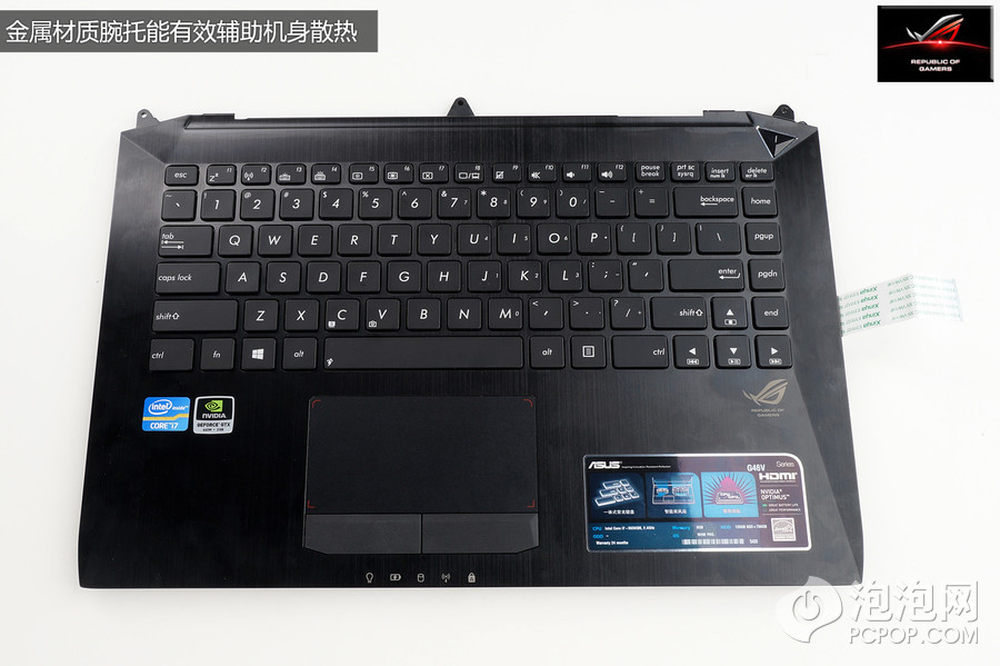

C面金属材质腕托能有效辅助机身散热,同时带来舒适的手腕贴合感。17/52
拆下C面后就能看到G46V完整的内部结构,是不是非常威武霸气呢?18/52

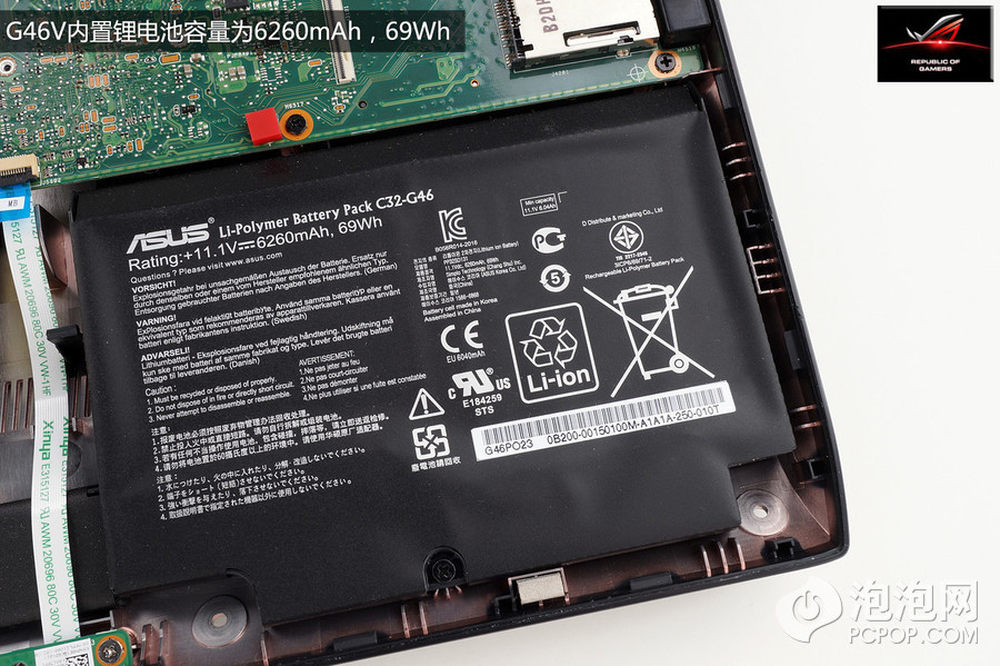

G46V内置锂电池容量为6260mAh,69Wh,实际使用能带来4小时左右的续航能力。19/52

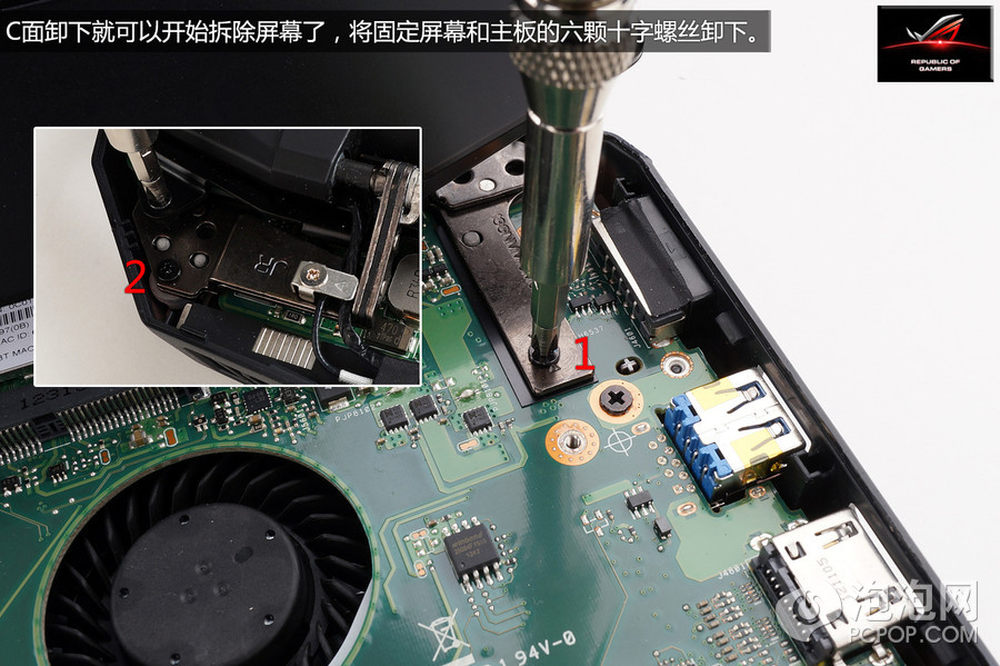

C面卸下就可以开始拆除屏幕了,将固定屏幕和主板的六颗十字螺丝卸下。20/52

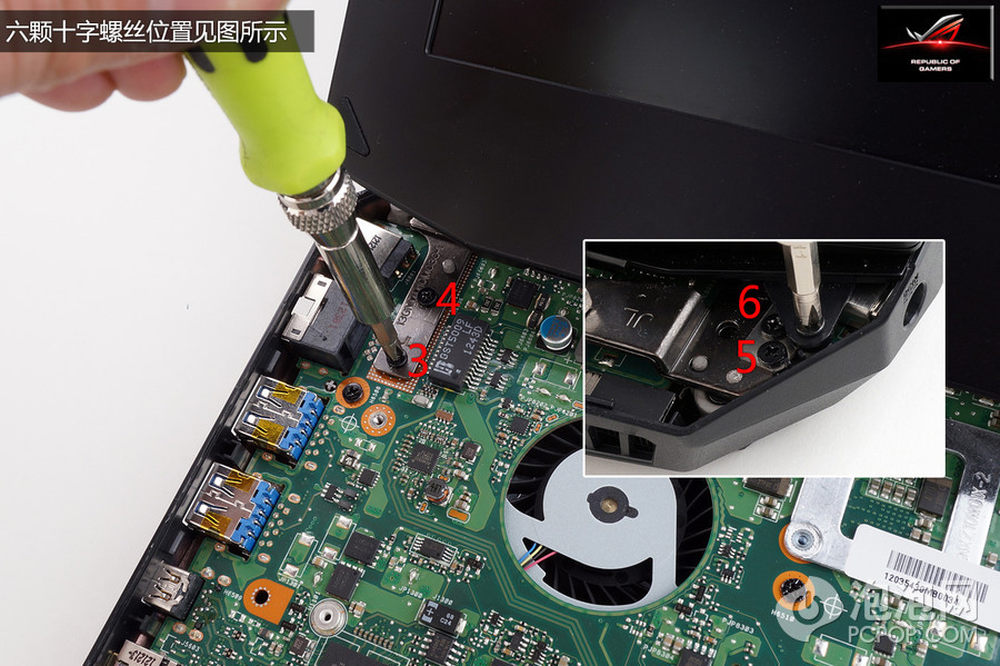

六颗十字螺丝位置如图所示,拆解时一定要足够细心。21/52

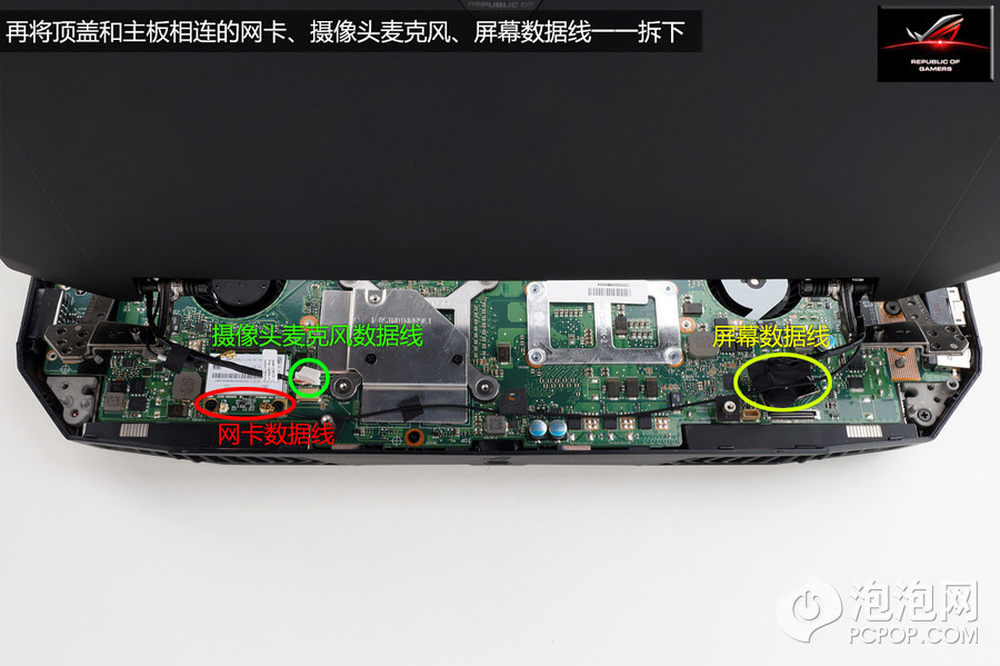

接来下将顶盖和主板相连的网卡、摄像头麦克风、屏幕数据线一一拆下。22/52

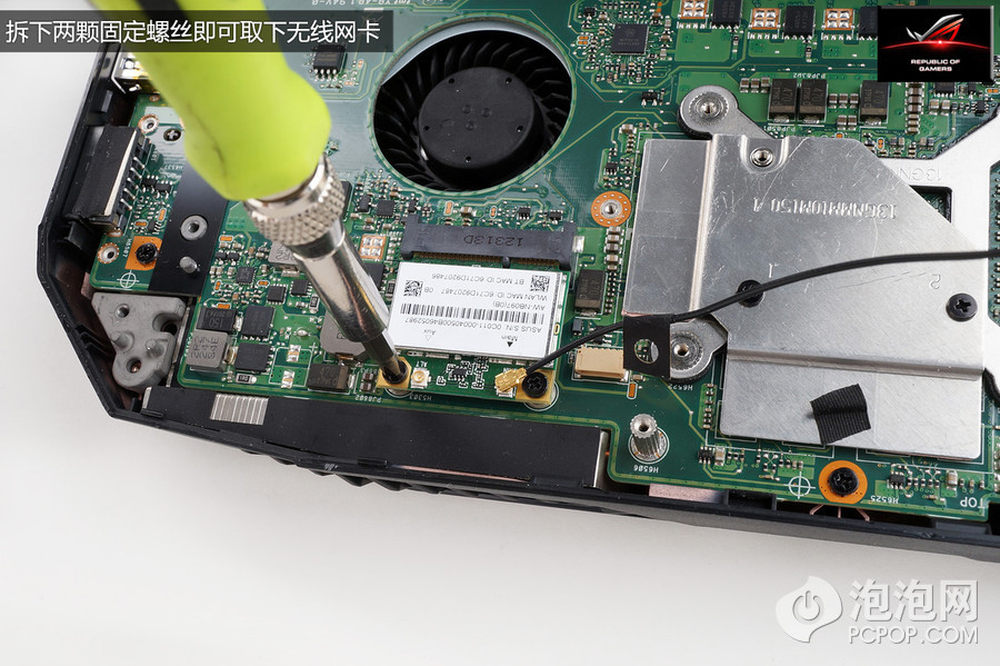

拆下两颗固定螺丝即可取下无线网卡。23/52

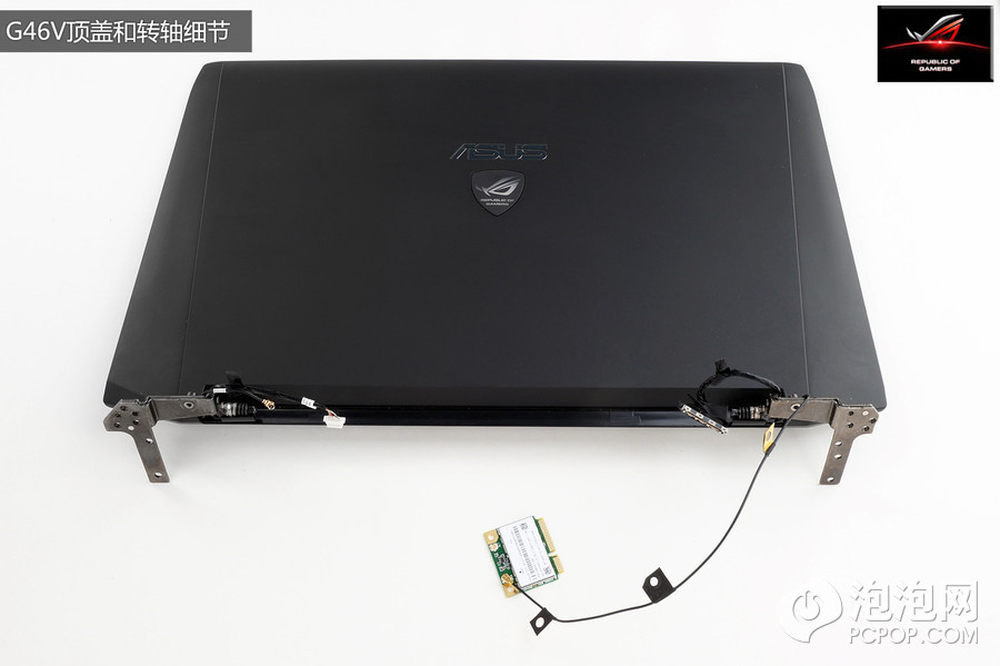

G46V顶盖和转轴细节。24/52

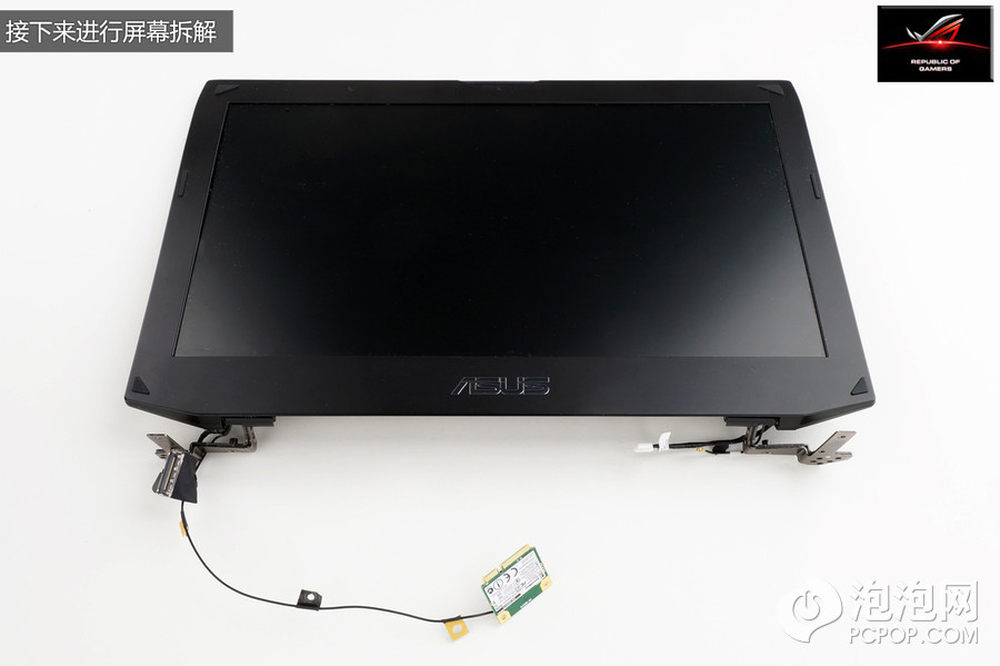

接下来进行屏幕拆解。25/52

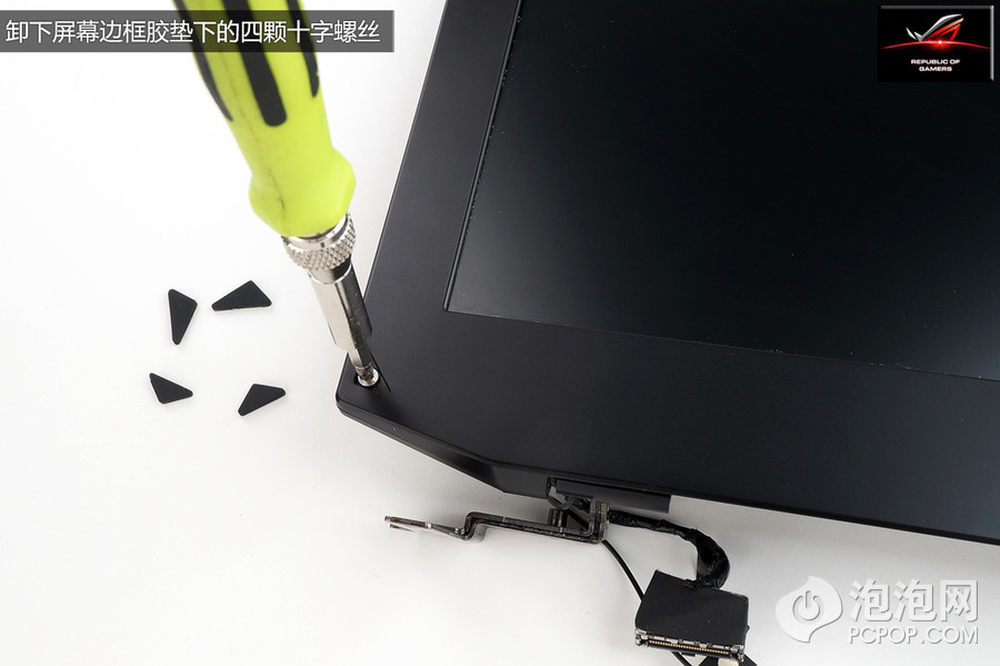

卸下屏幕边框胶垫下的四颗十字螺丝。26/52

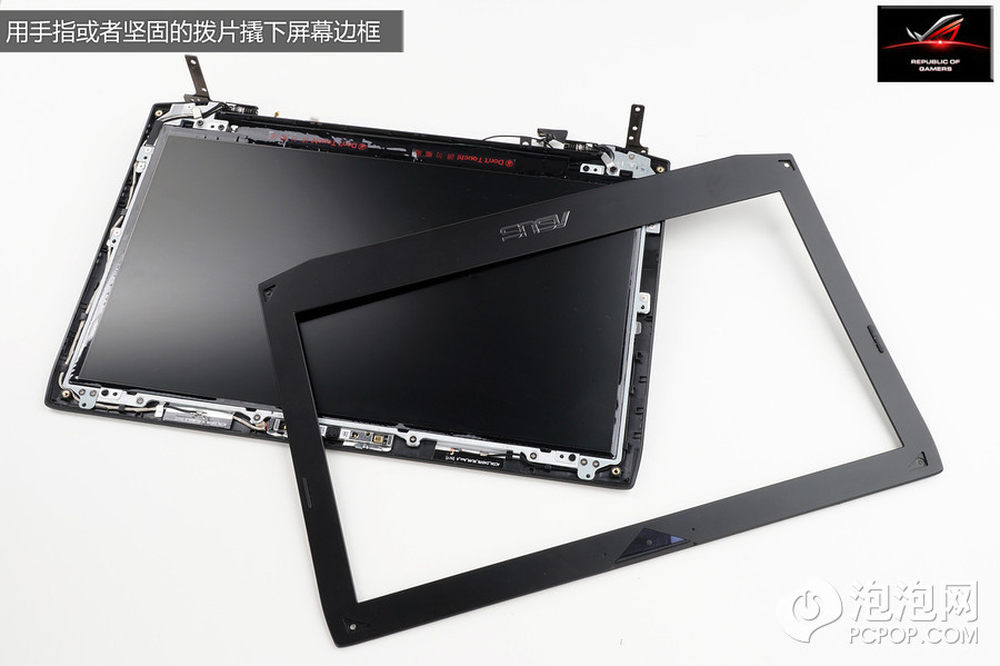

用手指或者坚固的拨片撬下屏幕边框。27/52
G46V标配一块14英寸1600x900分辨率广色域雾面屏。28/52

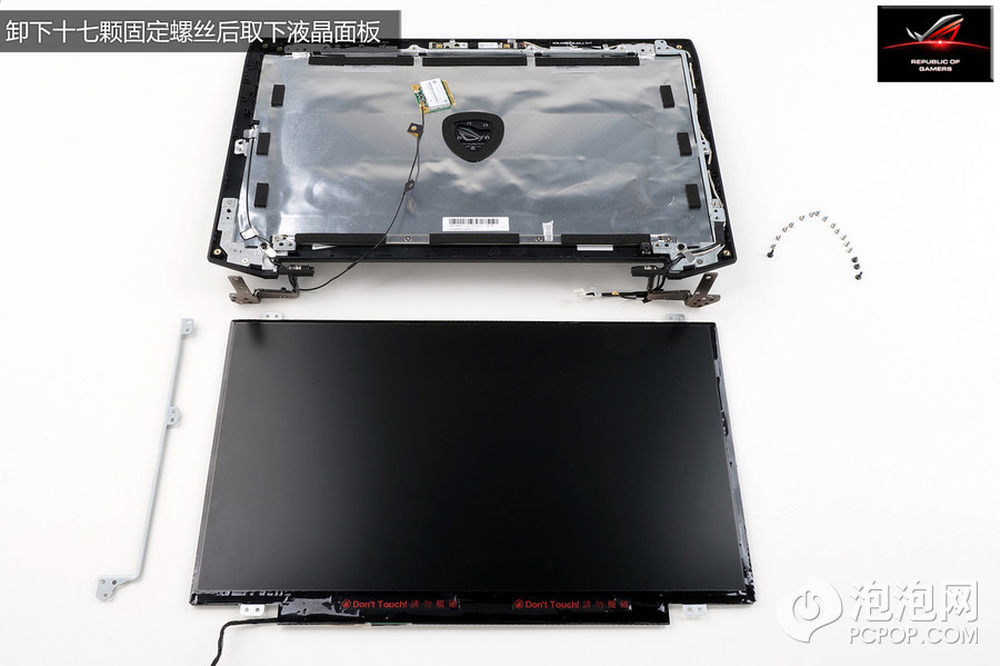

卸下十七颗固定螺丝后取下液晶面板。29/52

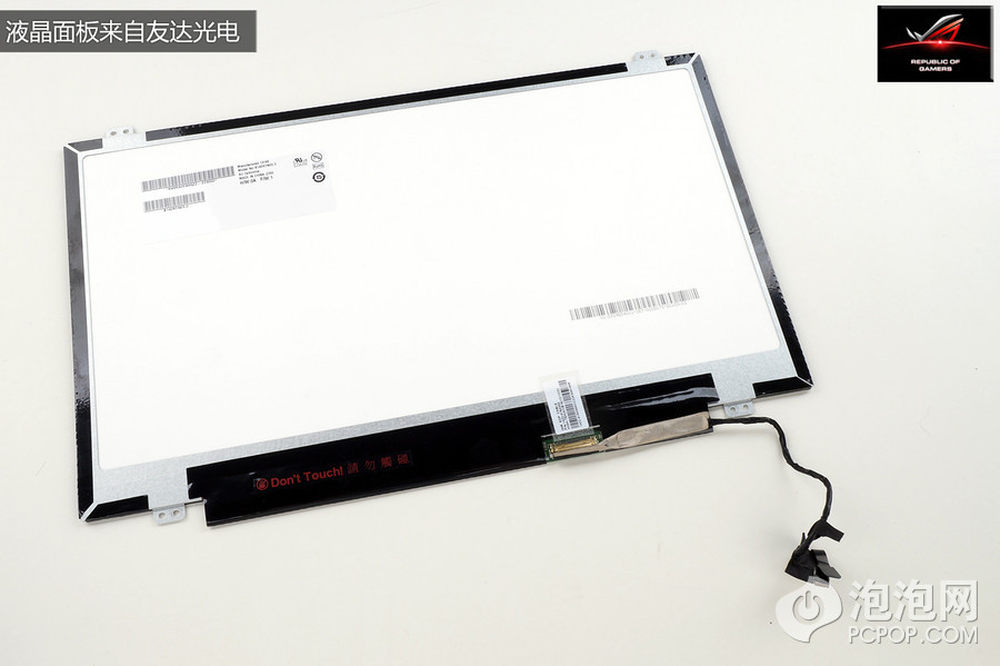

液晶面板来自友达光电。30/52

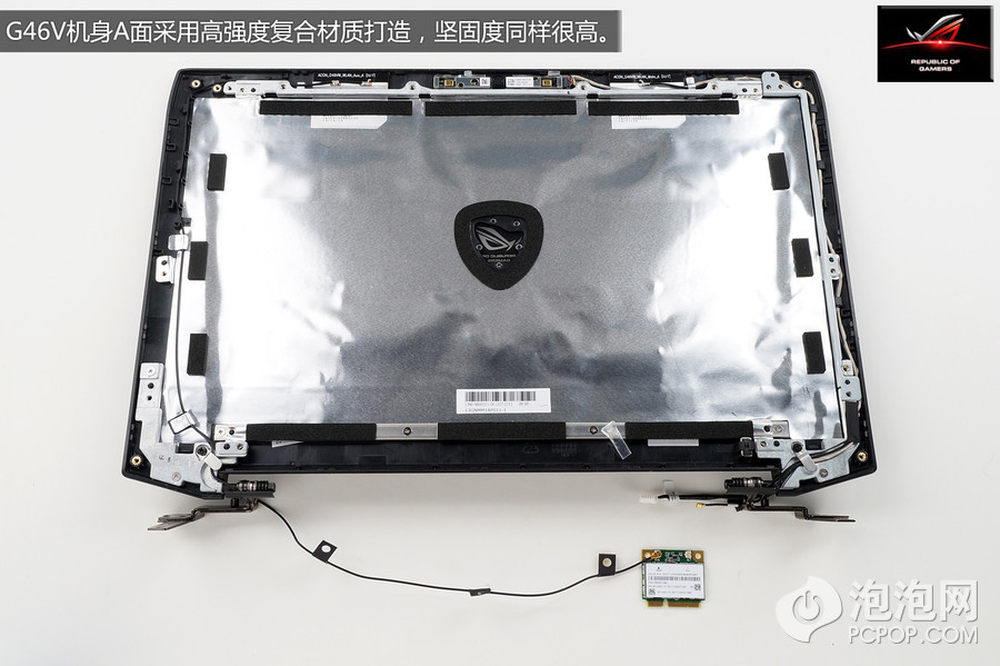

G46V机身A面采用高强度复合材质打造,坚固度同样很高。31/52

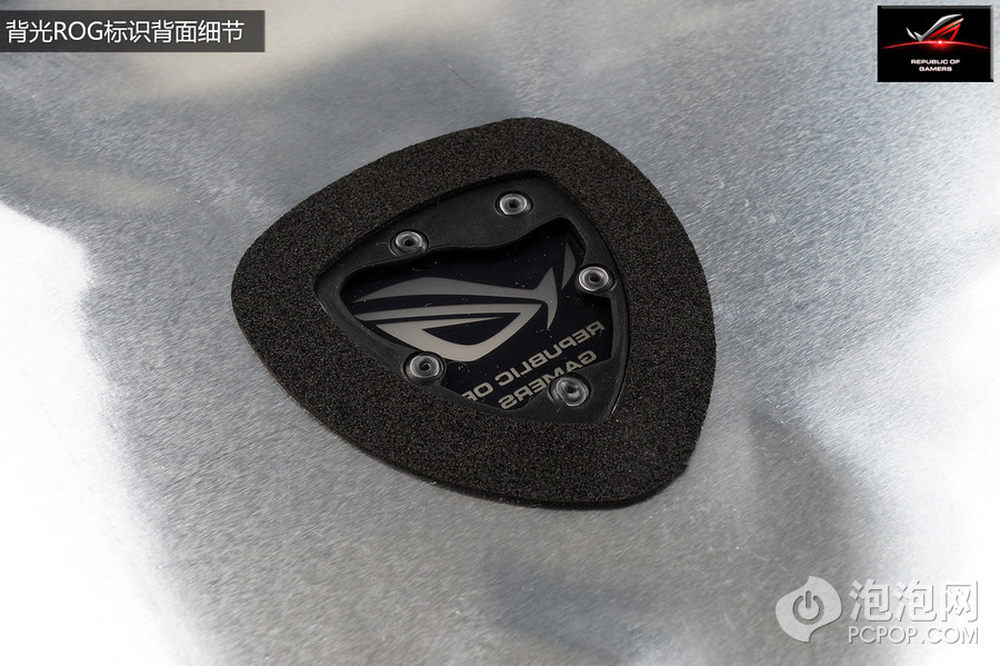

背光ROG标识背面细节。32/52

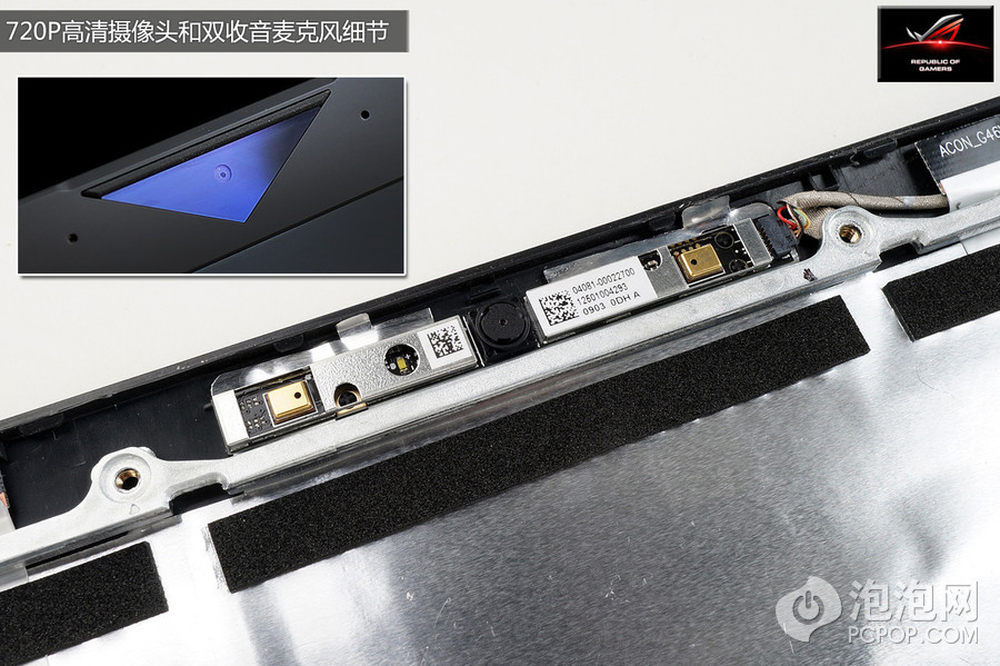

720P高清摄像头和双收音麦克风细节。33/52

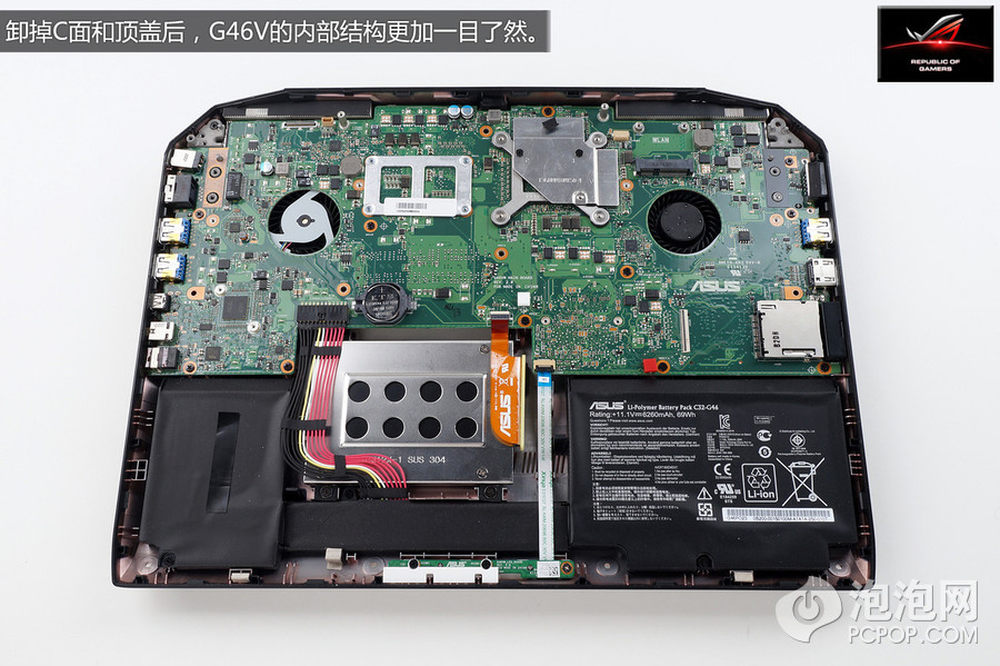

卸掉C面和顶盖后,G46V的内部结构更加一目了然。34/52
现在开始拆机身状态指示灯,需要卸掉三颗固定螺丝和排线。35/52

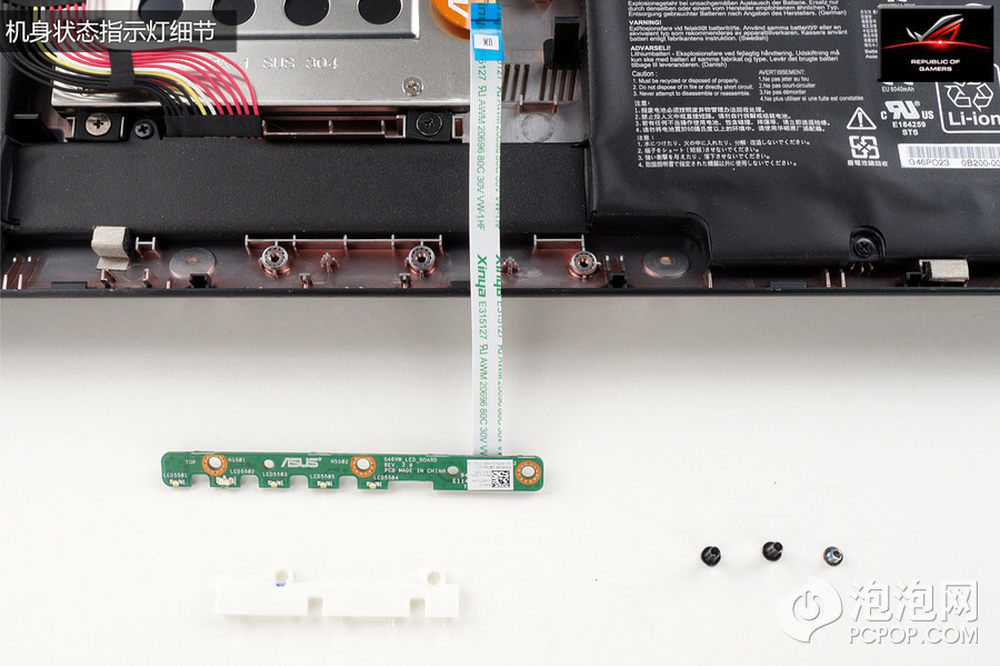

G46V机身状态指示灯细节。36/52

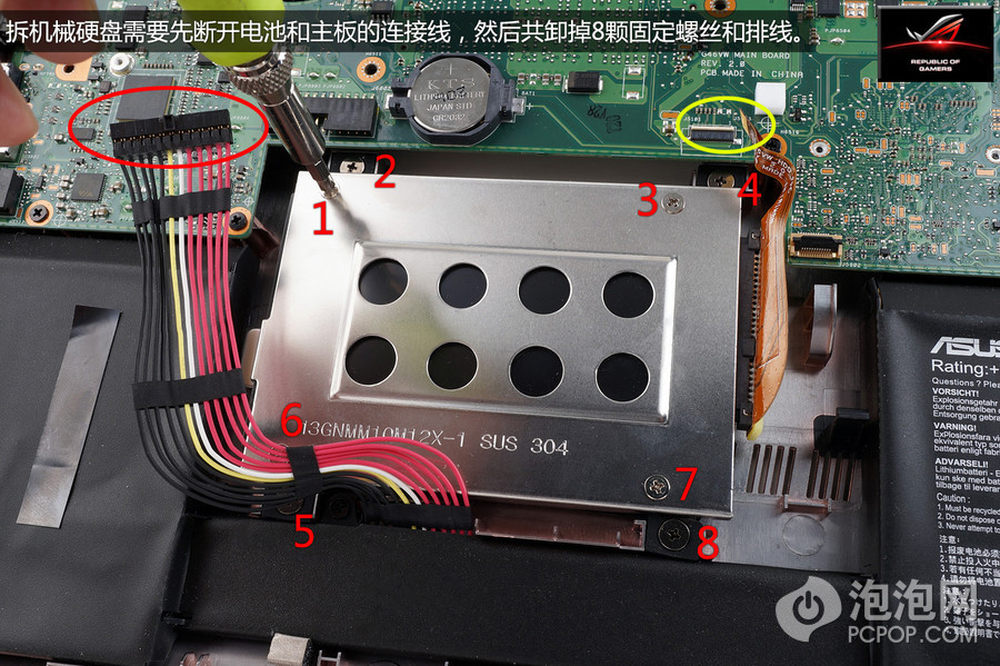

拆机械硬盘需要先断开电池和主板的连接线,然后共卸掉8颗固定螺丝和排线。37/52

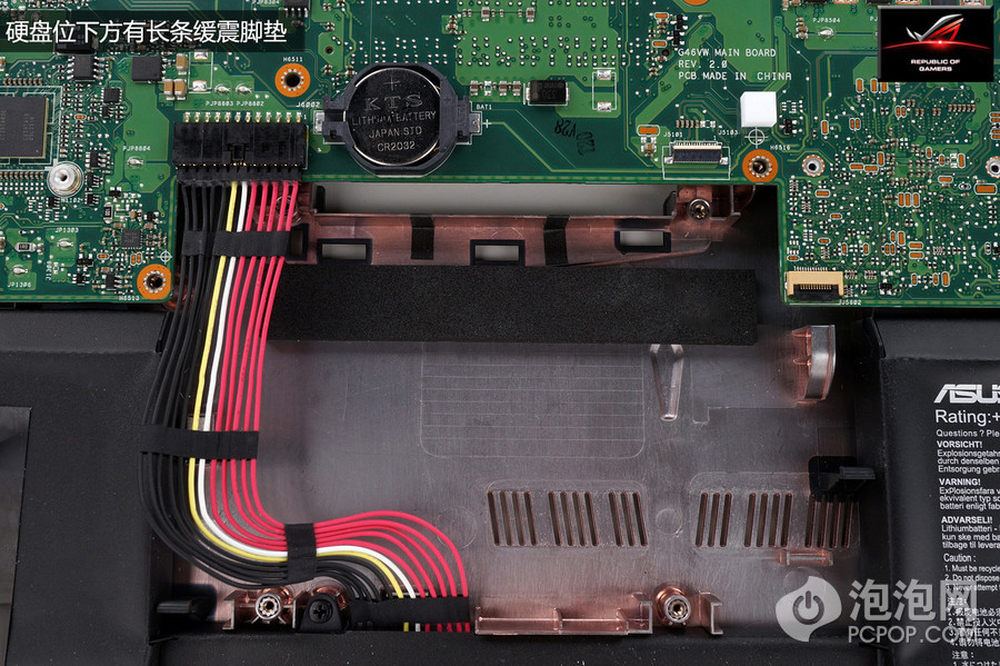

硬盘位下方有长条缓震脚垫。38/52
G46V机械硬盘参数为750GB 7200转,来自日立。39/52

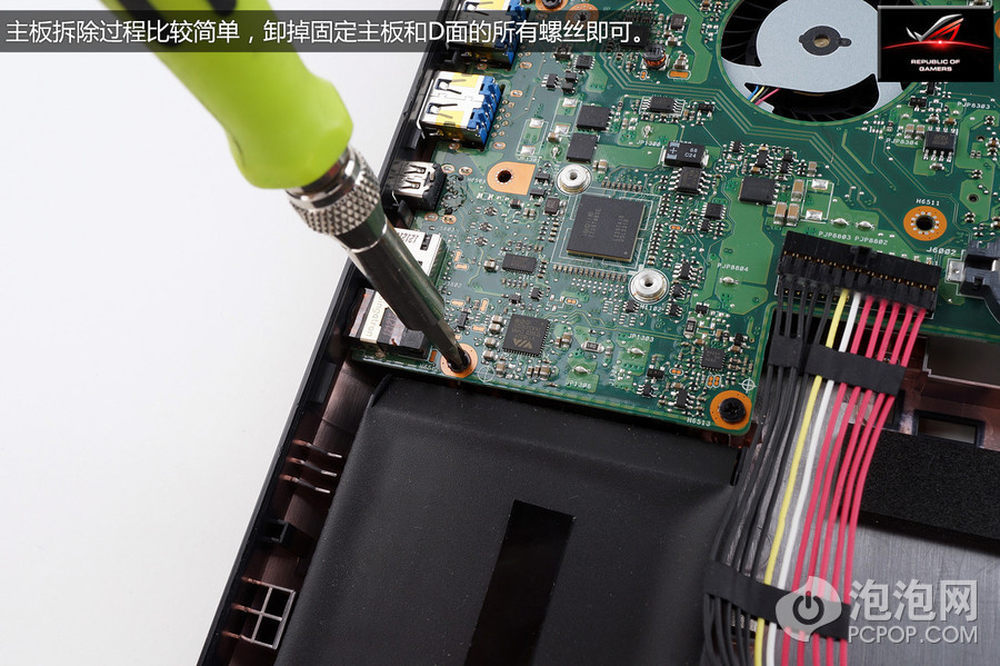

主板拆除过程比较简单,卸掉固定主板和D面的所有螺丝即可。40/52
卸主板螺丝时可以顺手拆掉显卡背面的显存散热贴片,共两颗螺丝固定。41/52

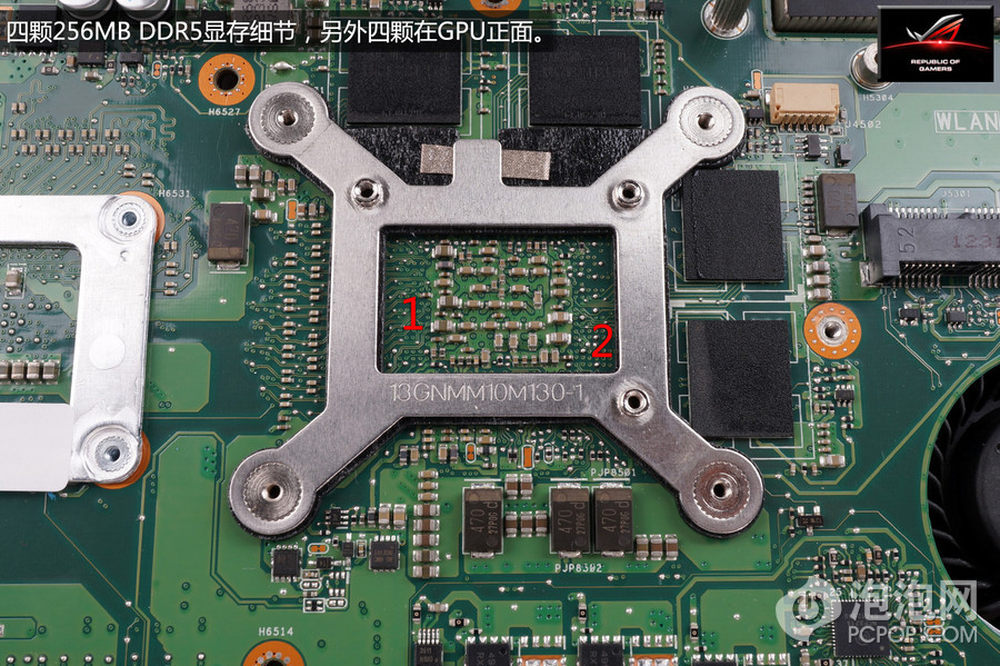

四颗256MB DDR5显存细节,另外四颗在GPU正面。42/52

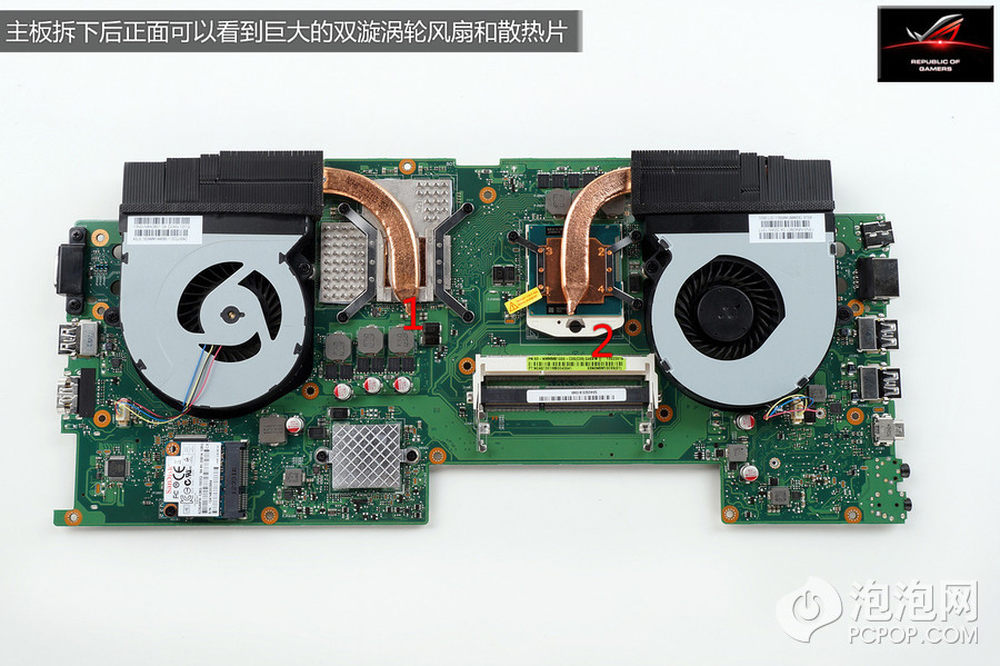

主板拆下后正面可以看到巨大的双漩涡轮风扇和散热片。43/52
G46V主板背面细节。
红色:威盛VT1802P四声道音频解码器
黄色:DSL3310 Thunderbolt控制芯片
绿色:Atheros AR8151B千兆网卡44/52

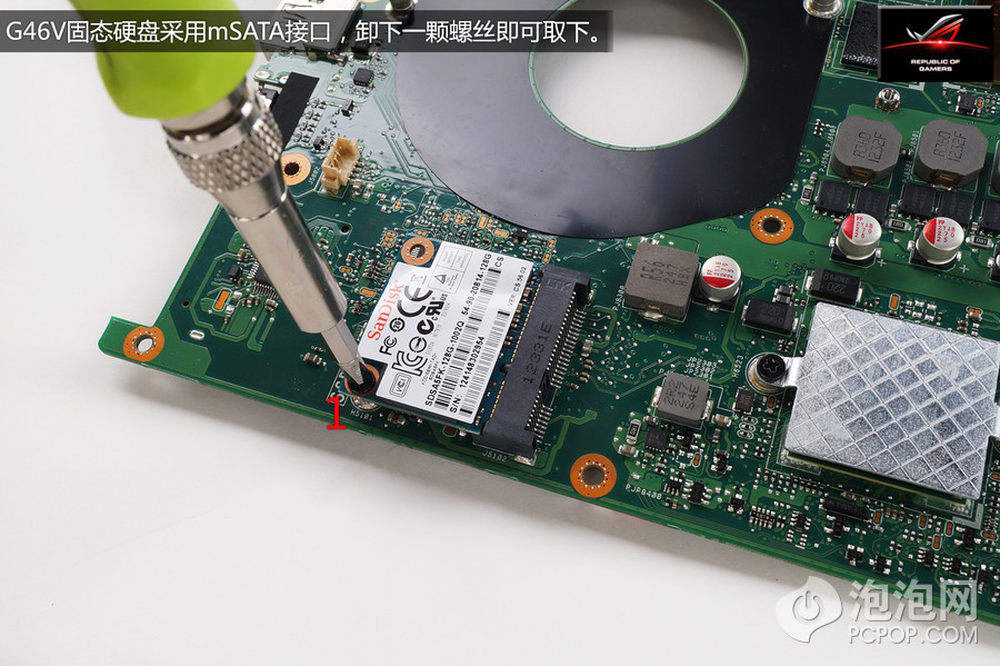

G46V固态硬盘采用mSATA 6GB接口,卸下一颗螺丝即可取下。45/52

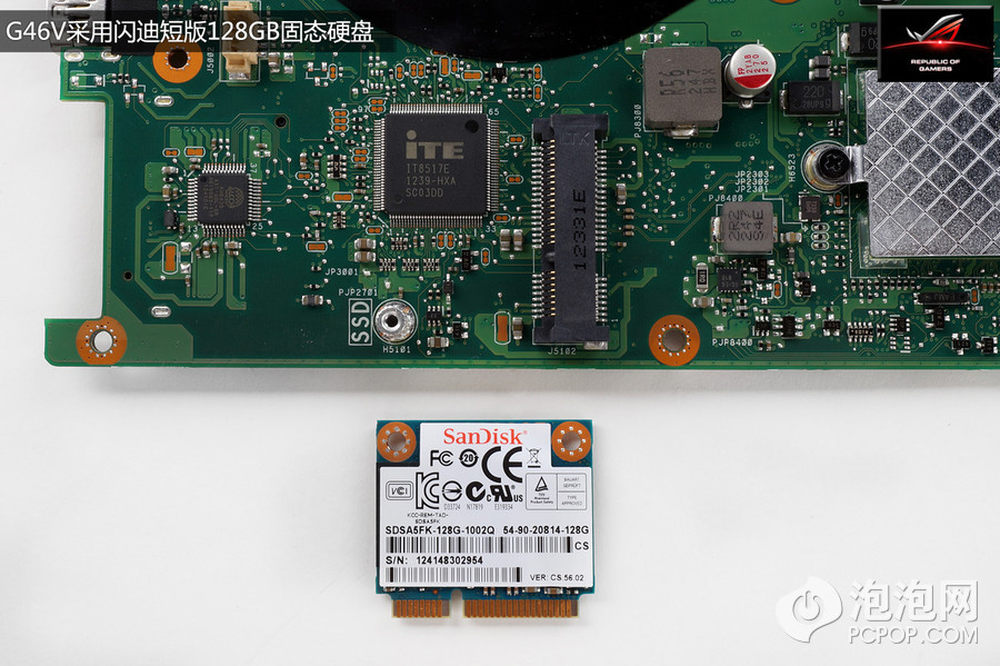

G46V采用闪迪短版128GB固态硬盘。46/52

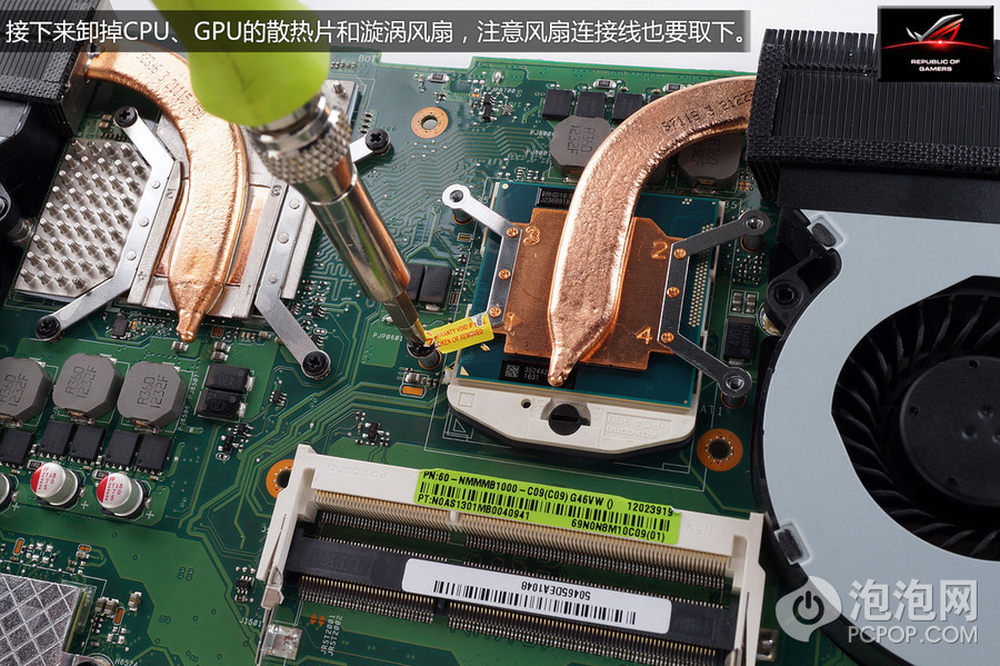

接下来卸掉CPU、GPU的散热片和漩涡风扇,注意风扇连接线也要取下。47/52

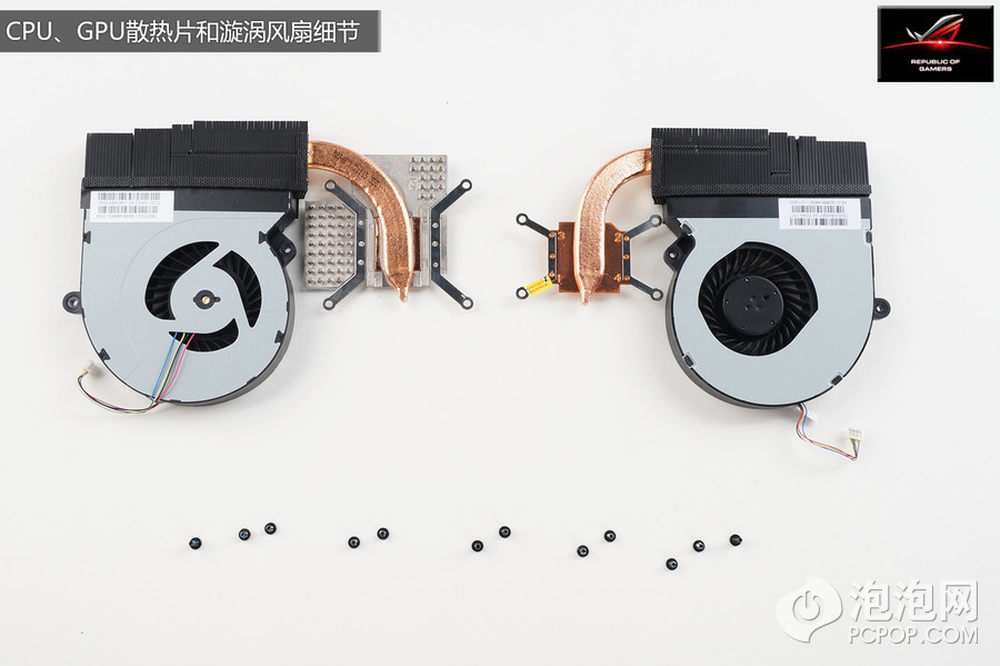

CPU、GPU散热片和漩涡风扇细节。48/52
G46V主板正面完全拆解细节。49/52

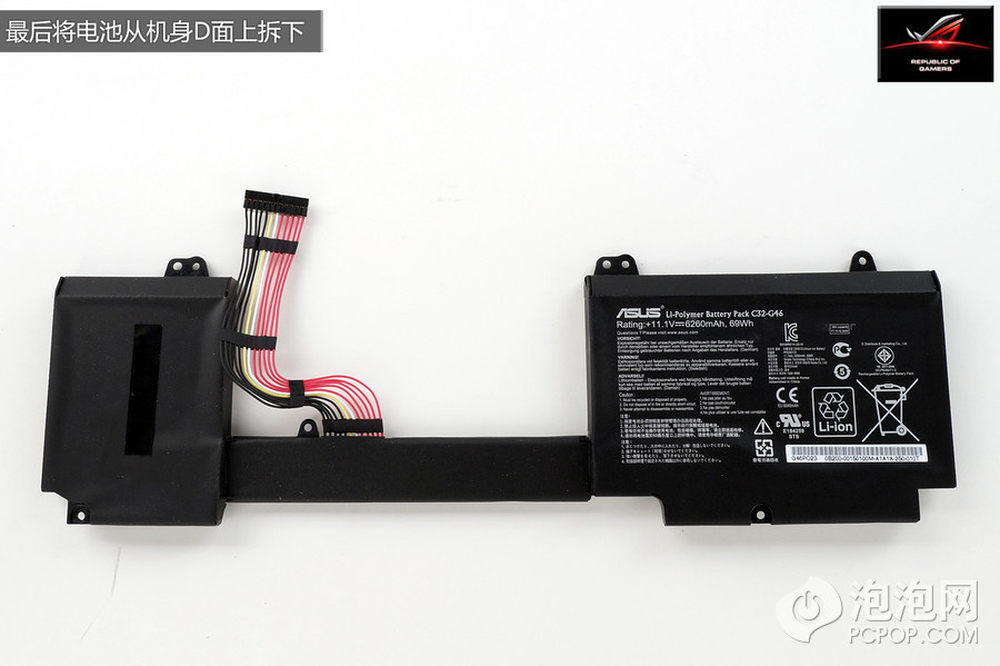

最后将电池从机身D面上拆下。50/52

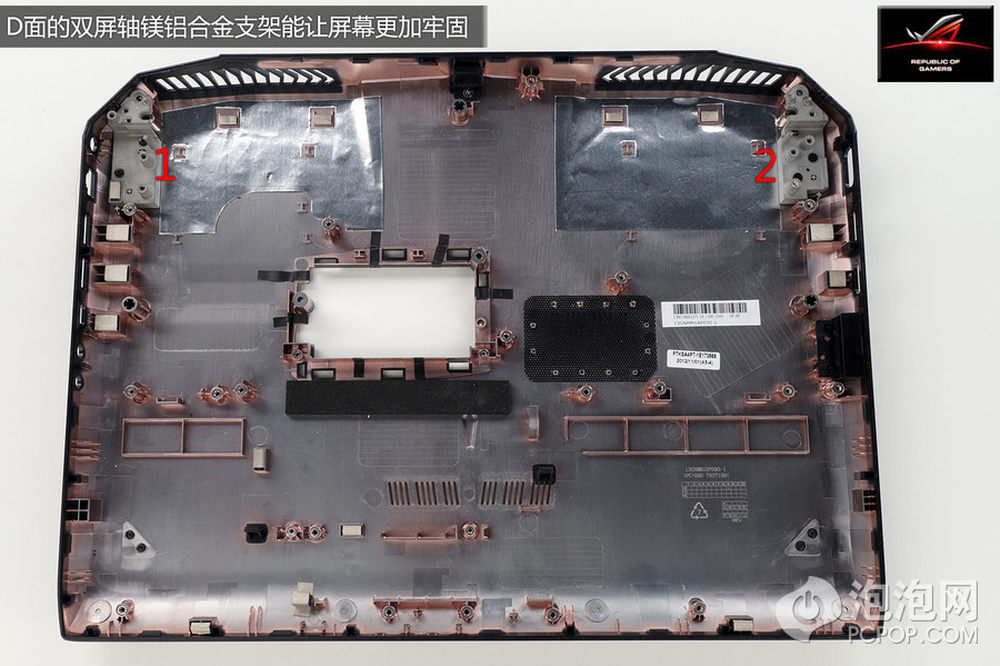

D面的双屏轴镁铝合金支架能让屏幕更加牢固。51/52

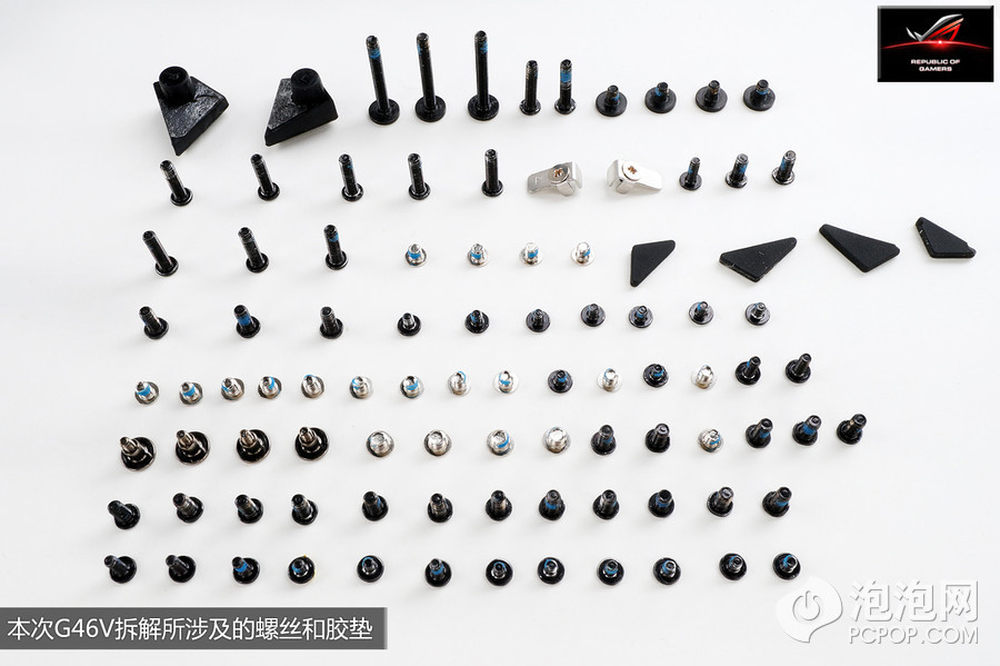

本次G46V拆解所涉及的螺丝和胶垫。52/52

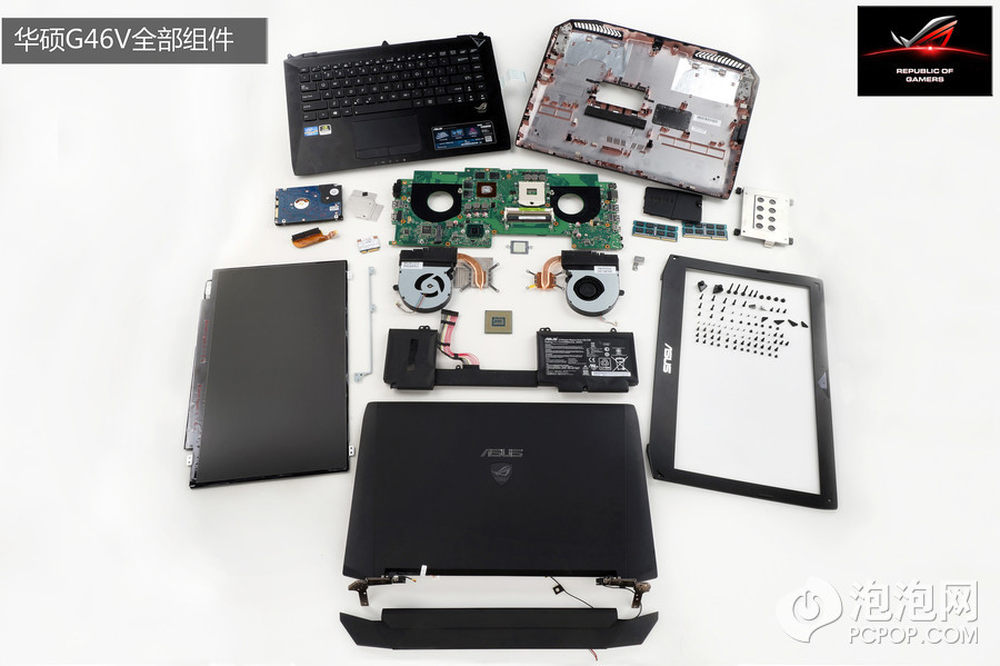

华硕G46V全部组件一览,可点击查看2815x1874大图。
通过完整拆解不难看出,G46V的机身内部做工还是比较优秀的,内部布局也非常合理,几乎已经将空间利用率发挥到了极致。出色的散热设计、轻便的机身重量和超越主流的旗舰性能让G46V非常具有竞争力。
