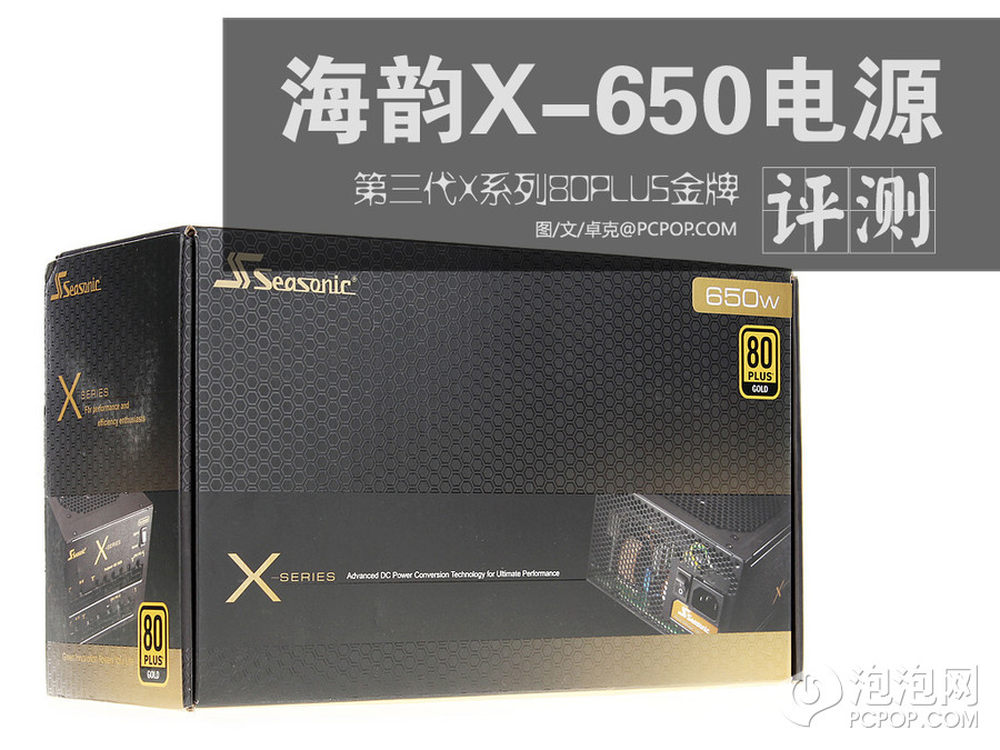

真材实料的升级！海韵X-650电源评测
1/27
海韵的高端电源从2009年开始已经更新到半桥谐振开关结构，自从这个新结构起，高端电源都归属于X系列，X系列第一代有X-750、X-850，第二代出现了X-560，X-760，X-860、X-400FL、X-460FL，如果你是发烧友，在论坛中多少会知道海韵这几代X系列电源一直所受的困扰，今天我们收到的X-650是X系列第三代产品，对海韵来说，这一代连主开关构架都换成了LLC全桥，今天我们来看看第三代X有什么不同。这颗电源在京东已经开卖，售价999元。【海韵X-650，京东购买链接】
2/27

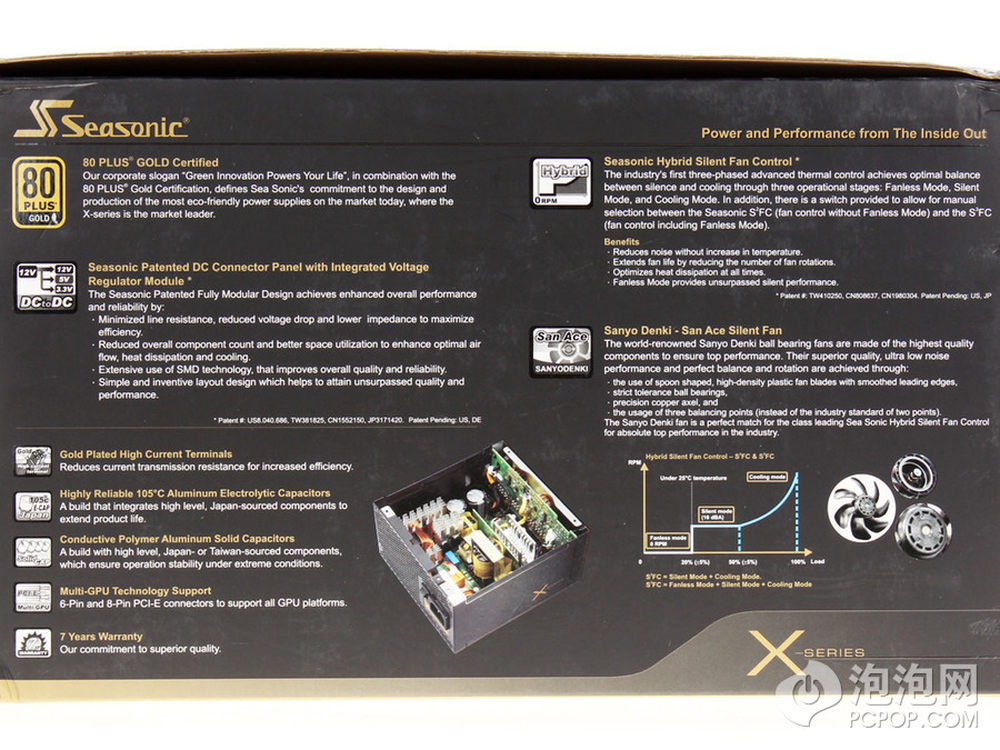

包装盒和从前的设计保持一致，背面印着电源的最大特点，比如减少线阻的设计，80PLUS金牌，105摄氏度的日系电容 日系固态电容滤波，7年质保，超静音风扇调速策略，山洋顶级风扇等等。
3/27

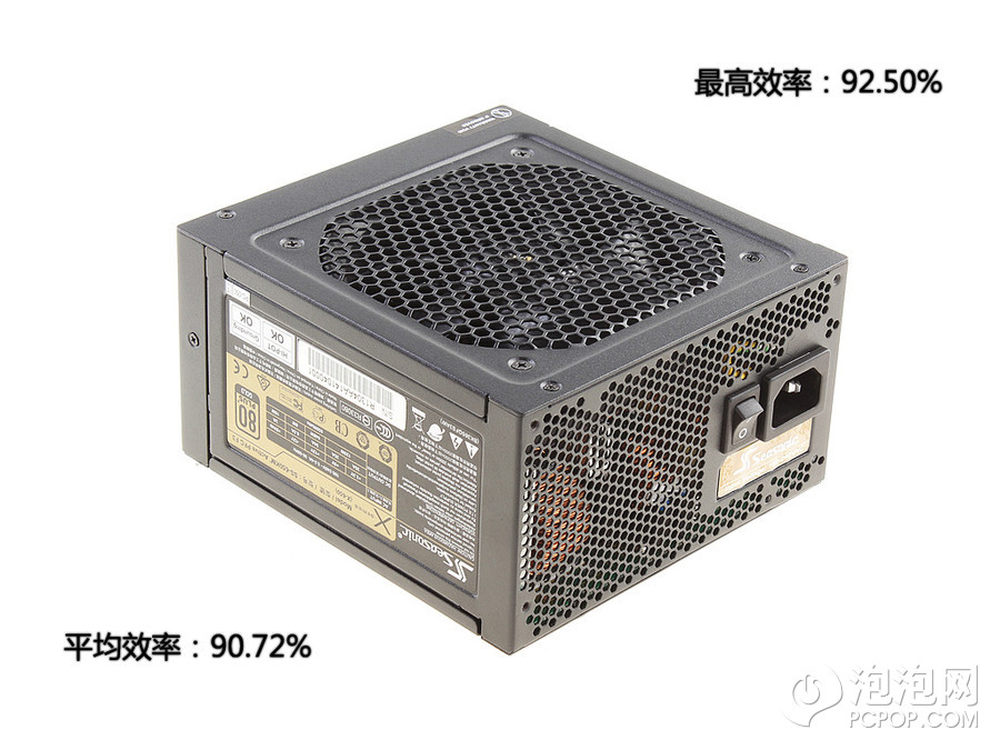

这电源初一看就不一样，实际是因为没有线材的缘故，外壳设计对玩家不陌生，这3年来X系列都是这个样子，最高转换效率超过92%%，平均效率也超过90%%一大截，效率上
4/27

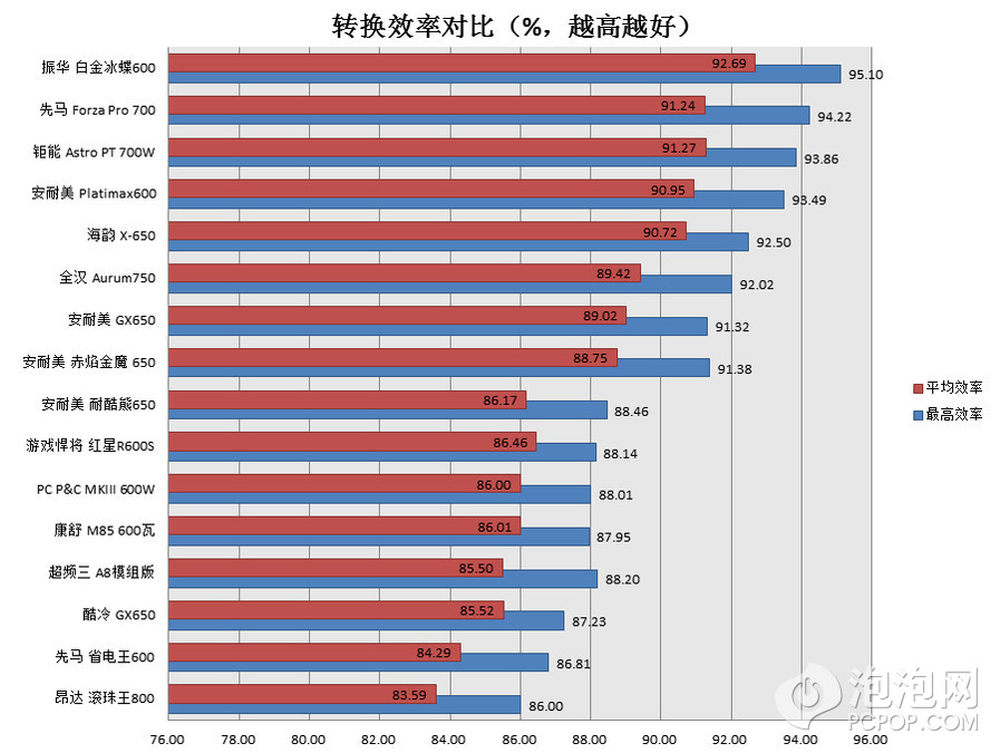

在600-700瓦我们曾经测试过的金牌电源中海韵X-650超过了所有其他金牌电源的效率，但还是无法超越白金牌。
5/27

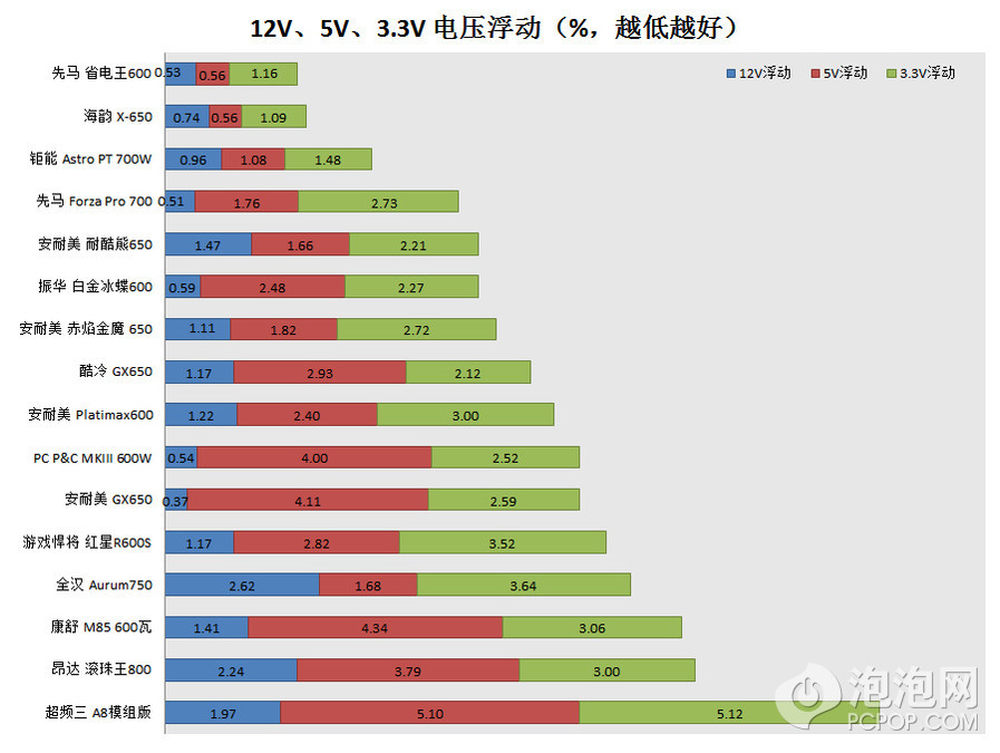

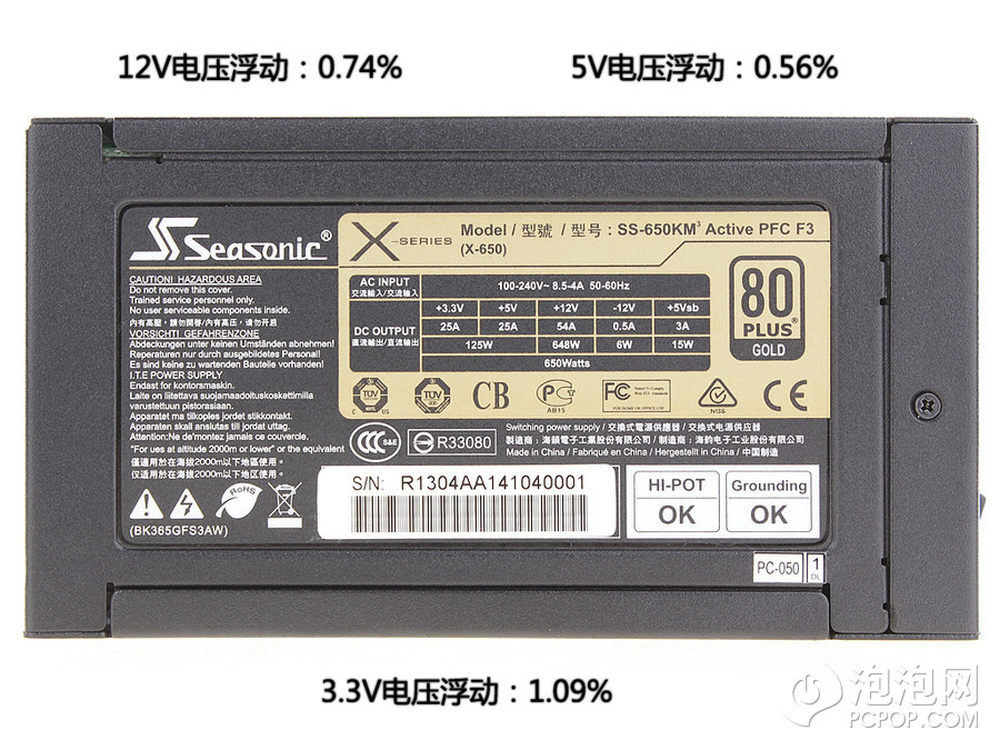

从测试结果看，X-650的电压在静态负载下非常稳定。电源的参数标签写的很规范，没有虚标功率，12V输出占额定功率比例接近100%%，5V待机也高达3A，80PLUS金牌，多国安规，这些全都是值得信赖的。
6/27
不出所料，确实排名很靠前。
7/27

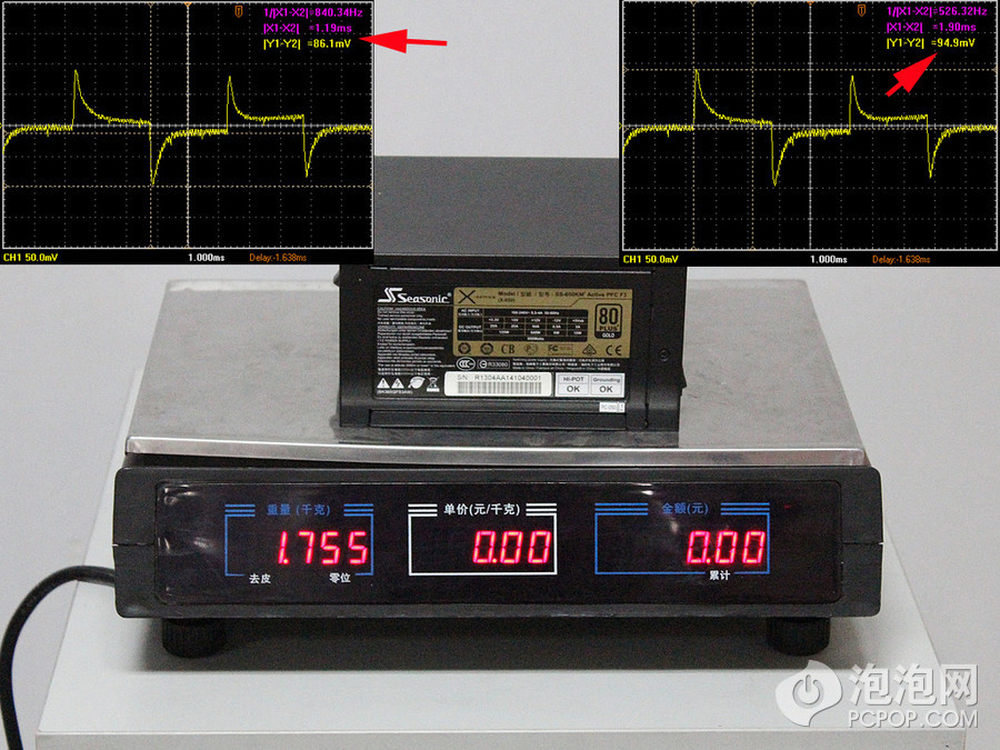

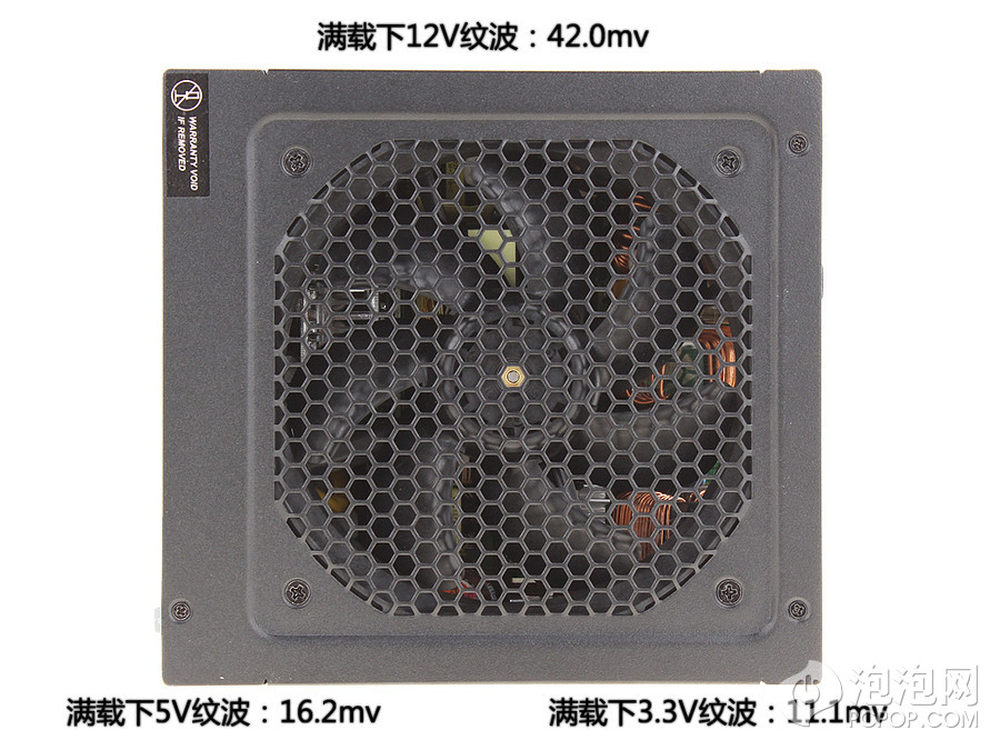

电源的纹波客观上看不高，但从以往测试海韵的产品看，还是有点高。
8/27

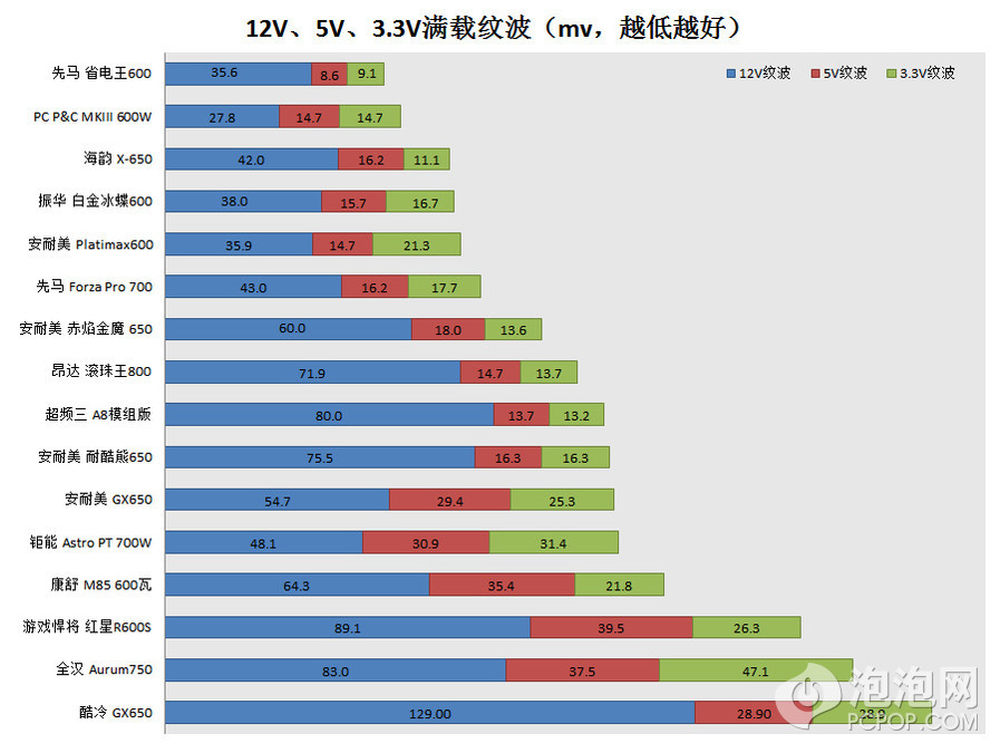

即便海韵没有把纹波故意做很低，排名依然前三。
9/27

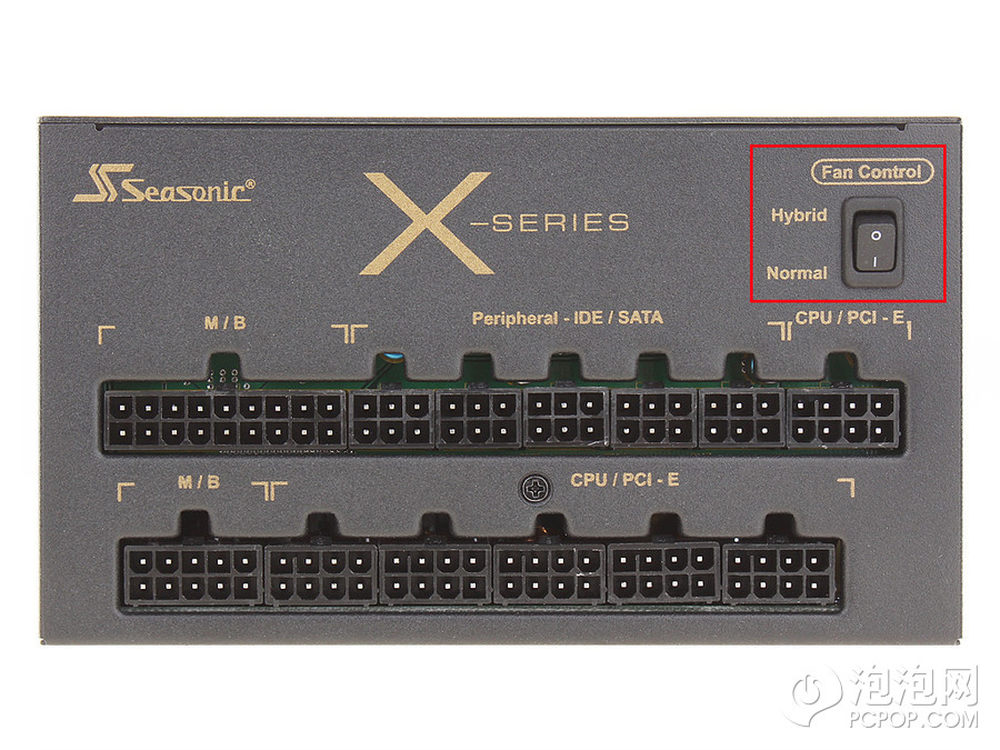

红框内是X系列第三代新增的按钮，实际上我们可以理解为厂商的无奈之举：
1、较先进的风扇调控方式是在轻负载下风扇不转，温度或者负载达到一定程度后才开始旋转，这样保证我们在上网、办公、夜间下载时噪音源少一个。
2、但实际情况是，绝大部分用户的电脑不用说办公时，连玩游戏时的负载都无法达到风扇起转的条件
3、我的实际测试中发现，在室温29℃下，400瓦负载10分钟都不能让风扇旋转，450瓦才可以。而很少有单显卡主机玩游戏时功耗可以超过400瓦。
4、所以凡是采用风扇停转策略的厂商都容易被误指：你们家风扇坏了，从买回来就从来没转过！
5、无奈之下添加一个按钮，可以让风扇按普通电压调速方式旋转，不论负载高低都旋转。
6、用户安心了，商家返修也低了。
10/27

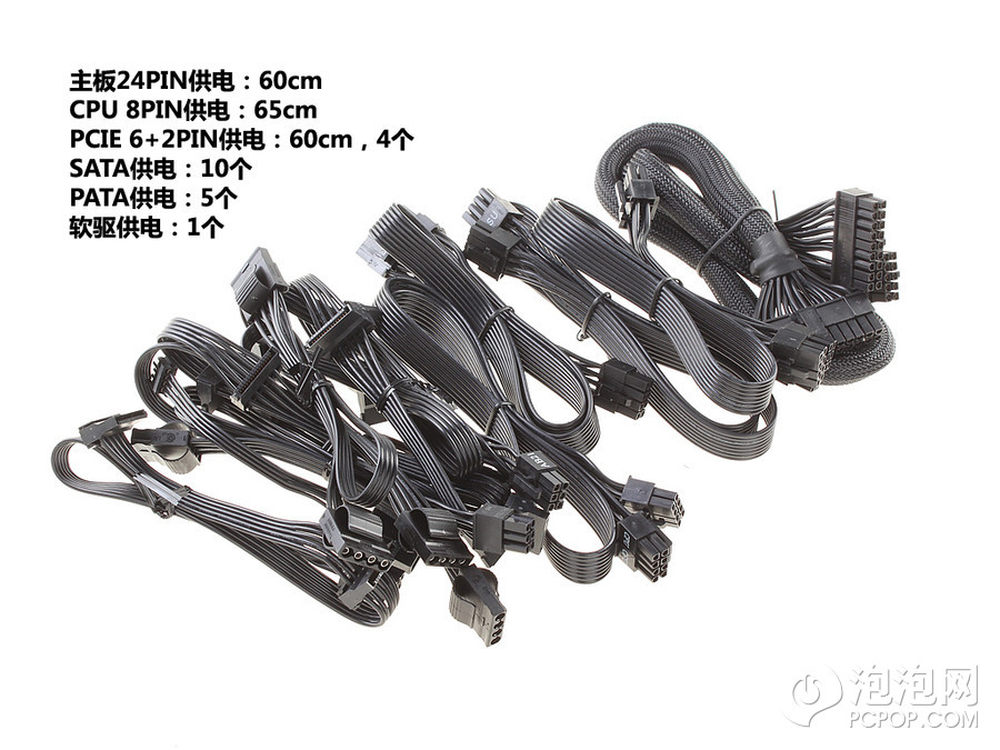

个人感觉这个版本的线材搭配更加合理，因为提供了更多SATA供电口，CPU供电口真的没必要设置成2个，我打赌，用10个硬盘的人比用2个CPU的人少。线材长度很理想，除了24PIN主板的供电线外其他线材都采用扁线方式，而且所有线材都是黑色的，有些烧友喜欢颜色统一的线材，不过我测试起来略微有点麻烦，因为不能一眼看出电压了。
11/27

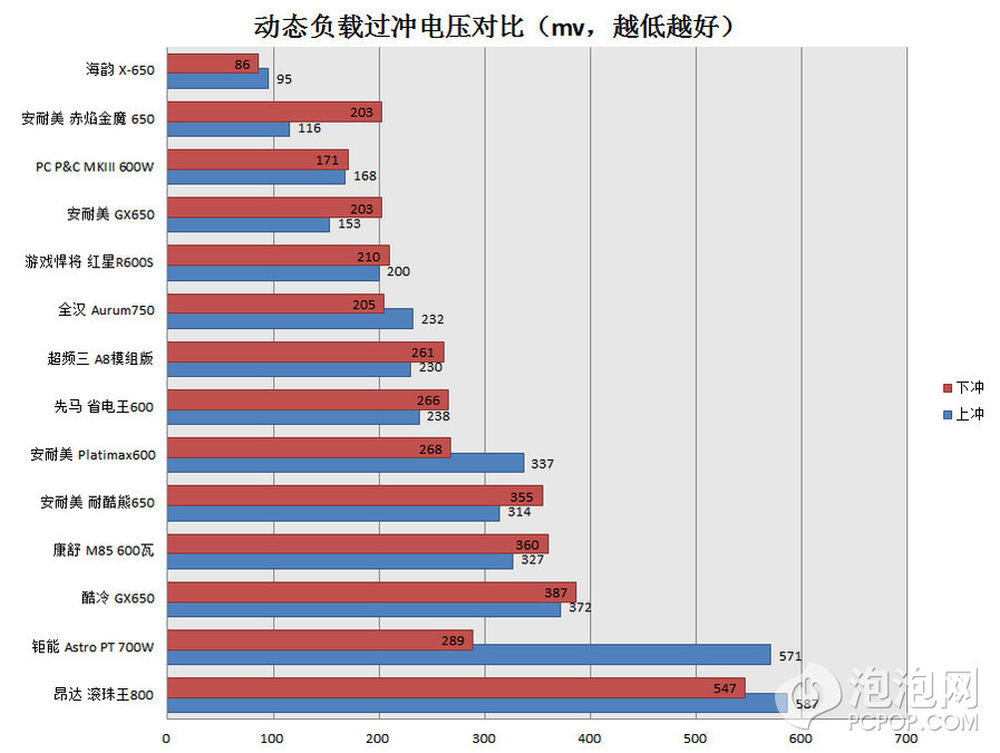

测试情况非常不错，过冲电压低，响应时间虽然不是很快，但平均来看比海韵之前几代X系列要提速很多。

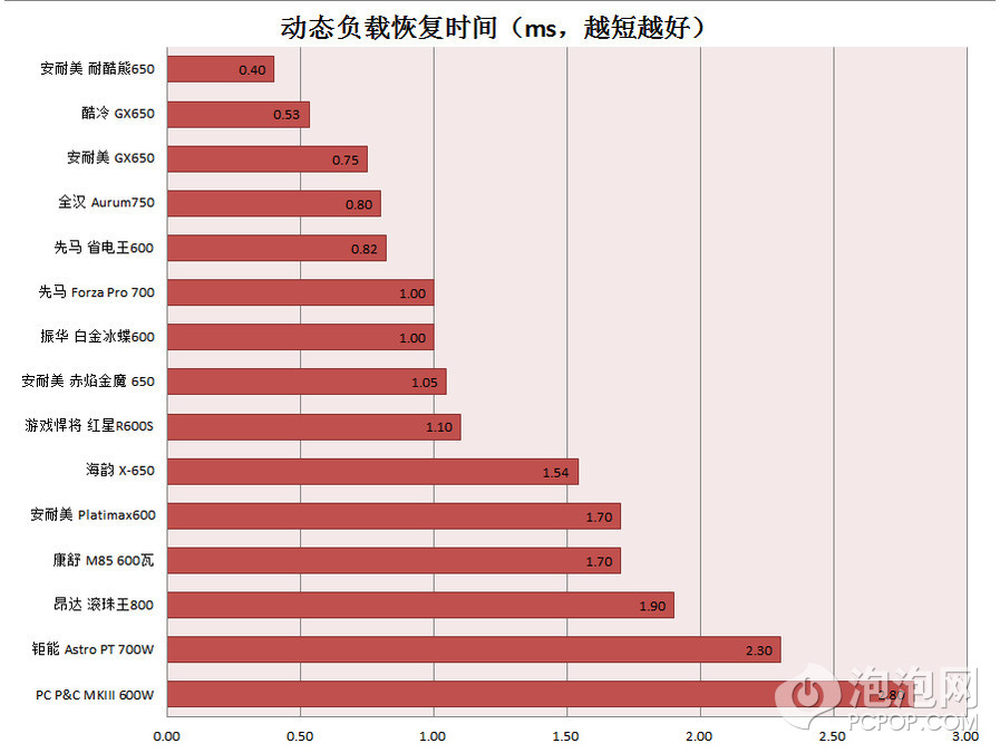

12/27
竟然是最好的
13/27
表现尚可，在测试中动态变化频率超过1600Hz后会有明显啸叫，不过绝大部分电源都会叫，在负载变化从10Hz-10000Hz的变化中没有出现异常，而且负载的变化只需要经历一次调整就可以到均值，没有震荡情况出现，这颗电源的动态负载总的来说表现不错，而且很稳妥。
14/27

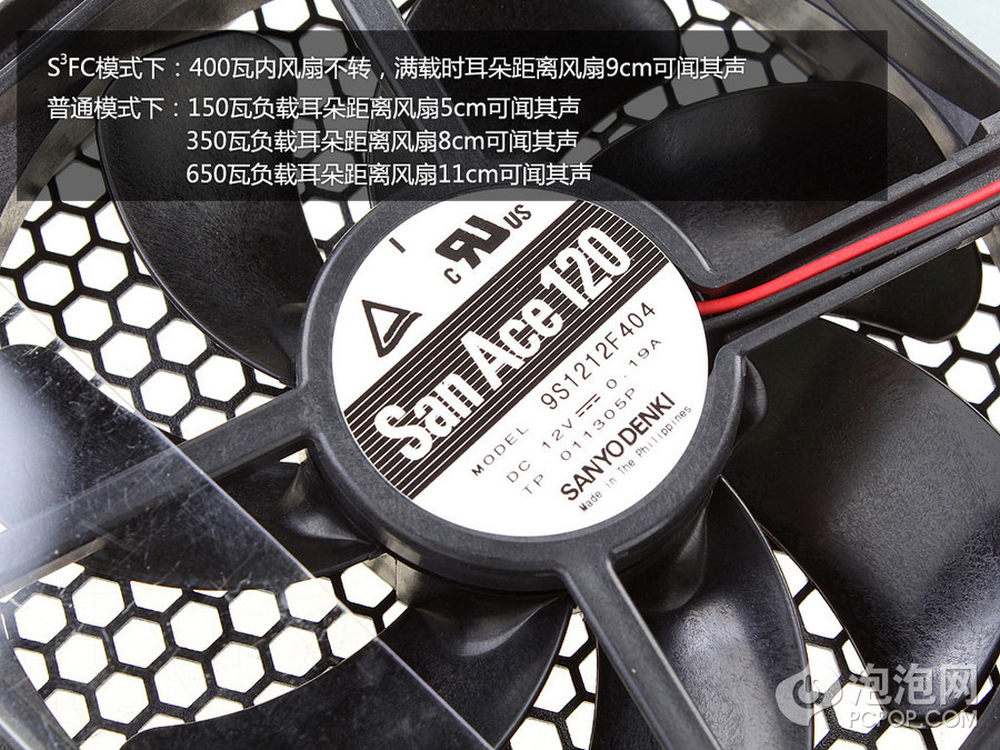

描述已经在图片中不重述，我要重点强调下风扇的品质，这颗风扇工厂批量采购价格都要80多块钱人民币，可见这电源用料之豪华。尤其对于电源来说影响寿命最大的两个部件就是风扇和电容，这两部分如果寿命提升了，对用户好处很大。
15/27

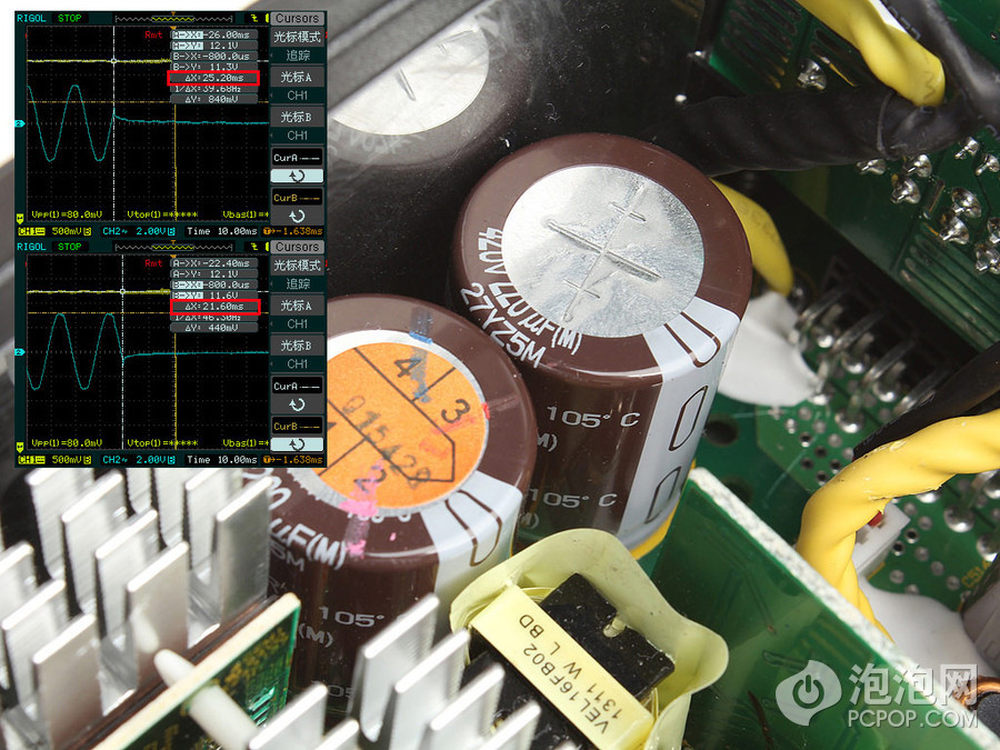

16ms是及格线，不论是满载的21.6ms还是500瓦负载下的25.2ms，都很不错。
16/27

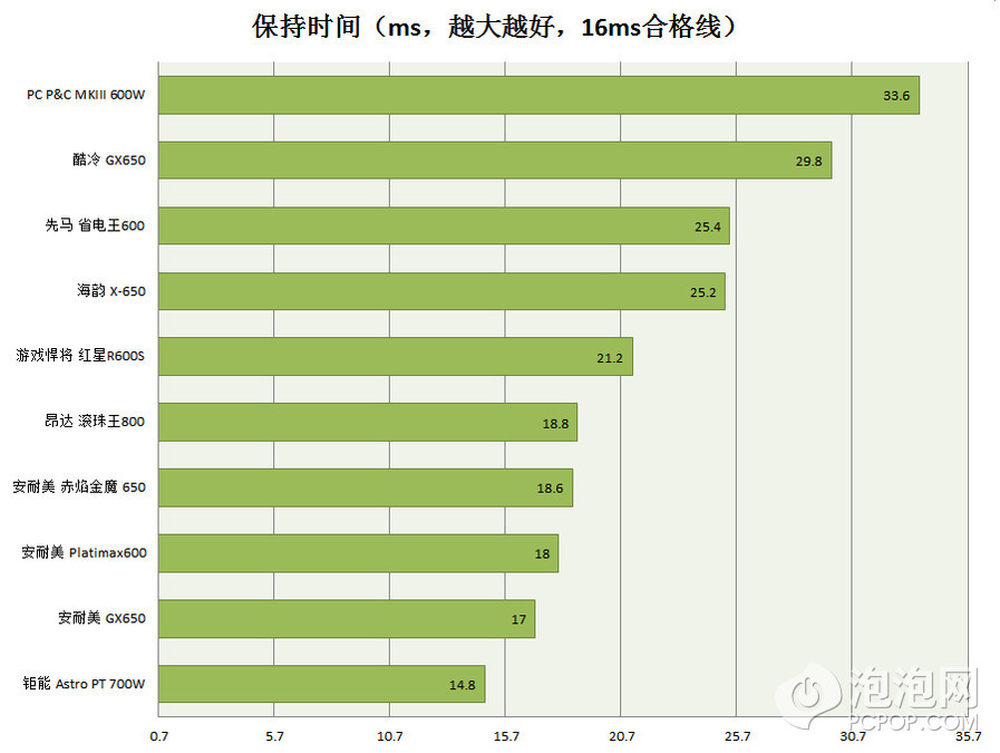

保持时间很不错
17/27

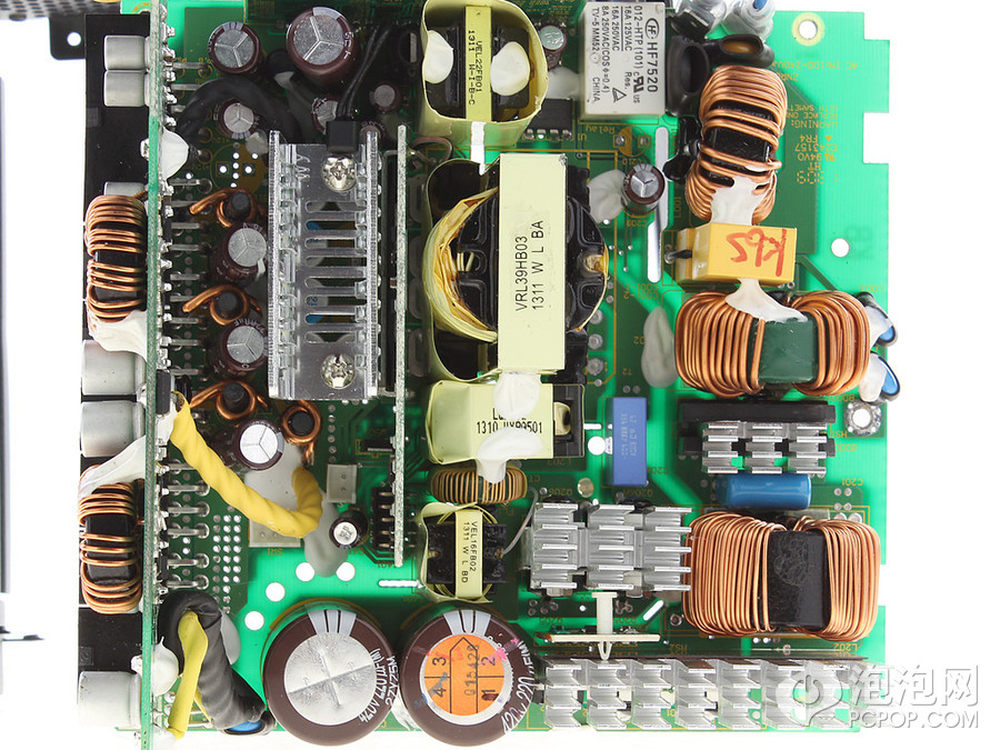

这颗电源采用了NCP1654控制的主动式PFC CM6901控制的全桥LLC开关，二次侧采用同步整流输出12V，3.3V和5V采用12V降压输出。和海韵之前的金牌电源最大的不同就是它采用了全桥软开关，一般来说1200瓦以上的功率才有可能看到全桥型号，低瓦数不是不能做，只是因为成本较高不划算，4枚英飞凌的开关管，外加驱动的复杂控制不是每个厂家都愿意下本的。
18/27

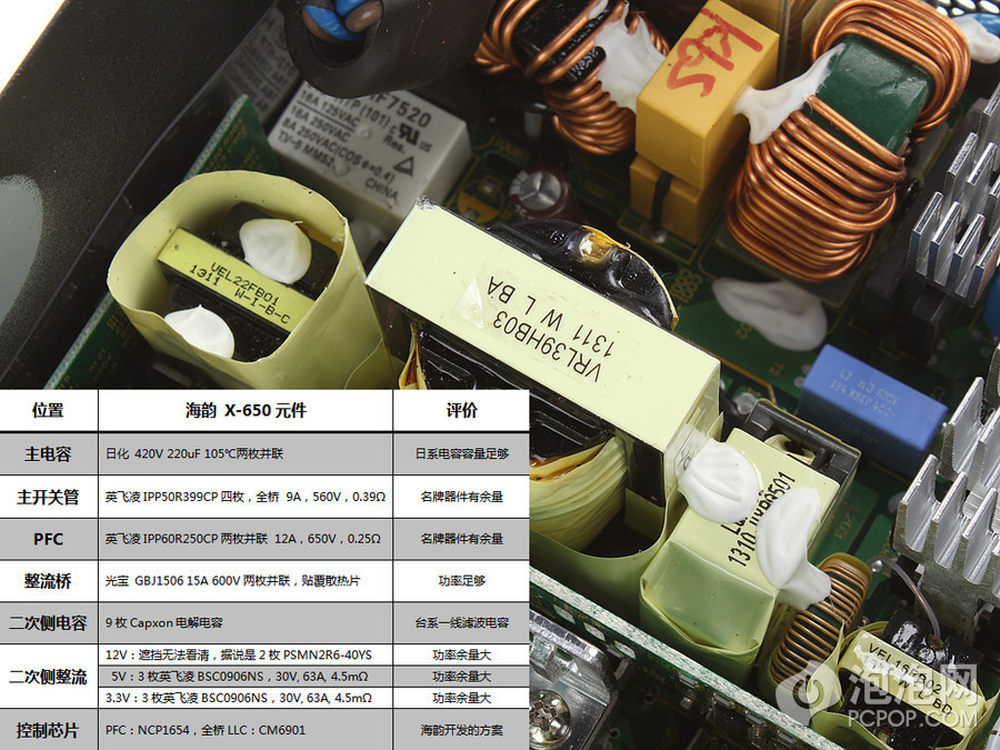

所有滤波电容均来自日化，图中表格有误，应该是5枚日化的电解电容。所有功率元件均来自英飞凌，这都是大厂和高端型号的风范。
19/27

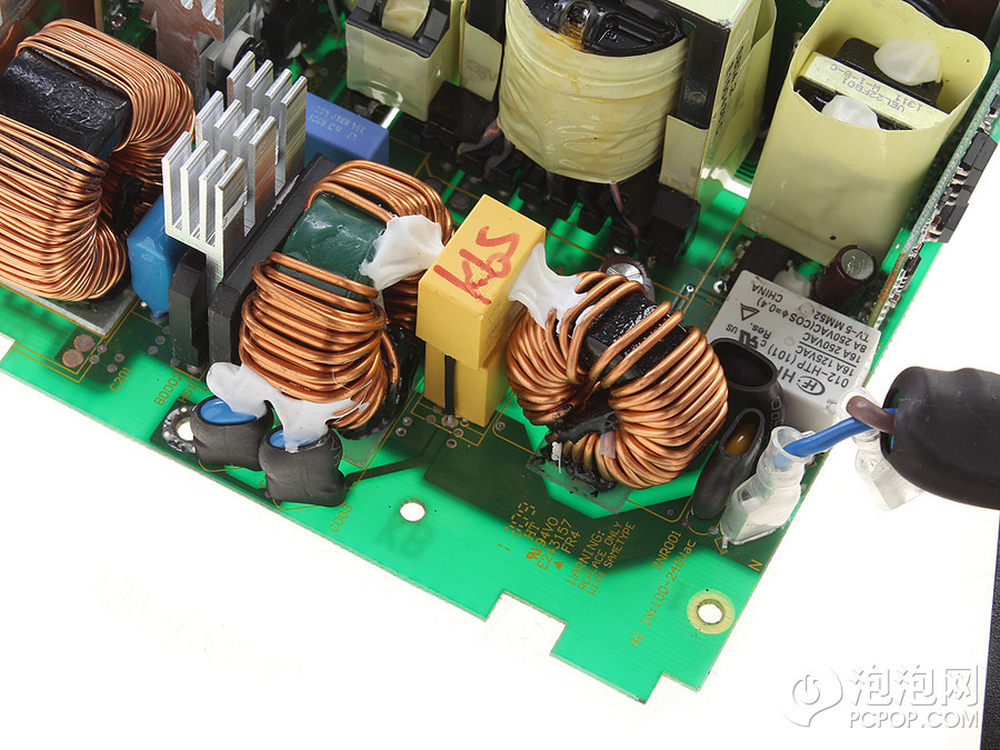

AC输入口从前的一体式EMI滤波器已经被简化成分立元件了，不过为了安规过的顺利，用金属皮包裹住了。PCB上有一对儿Y电容，两个X电容骑跨在一起，一个差模电感一个共模电感，保险管、MOV、继电器都没有省略。
20/27

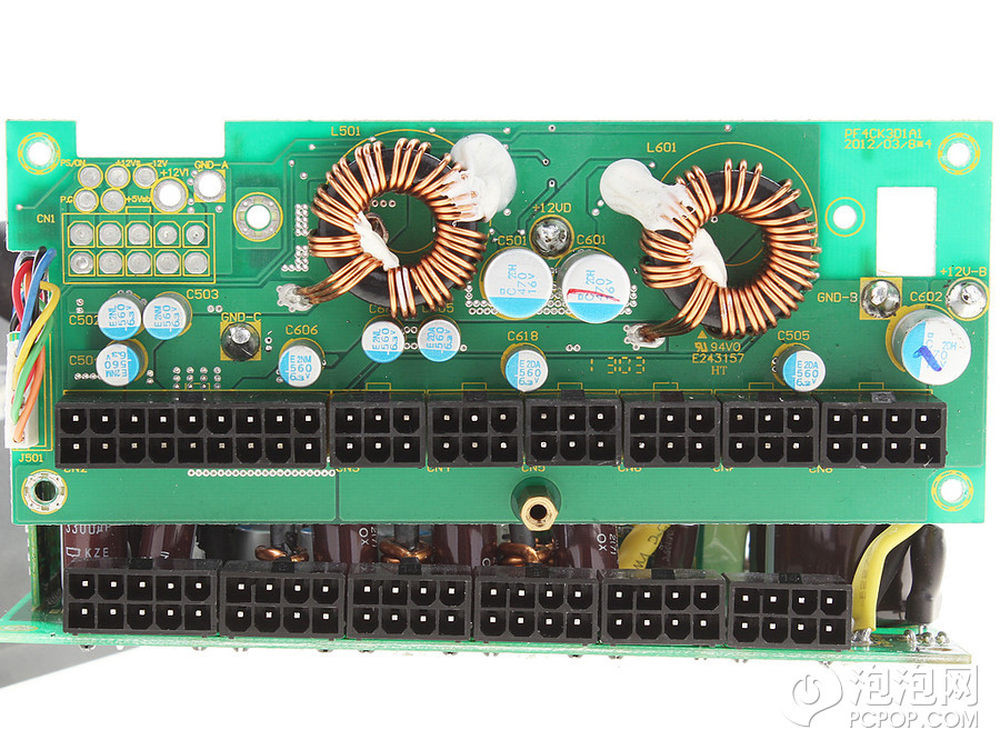

这里重述下关于模组化线材设计的观点：只有类似海韵X系列这样设计的电源，模组化线材才是必须的，除此之外都是【脱了裤子放屁式模组化（线材）电源】，接口板上在输出前还有11枚日化的固态电容滤波。板子很工整，在左上侧还有一个没有安放接口的位置， 也许今后功率提升这个口会用得上。
21/27

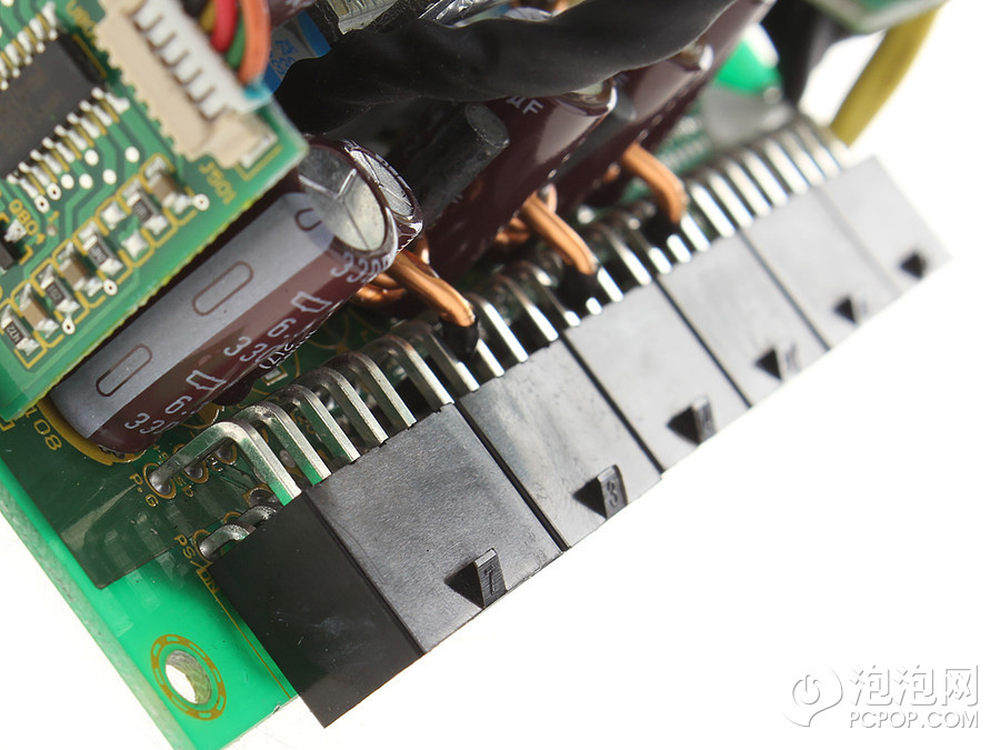

海韵的模组化线材接口设计才能介绍线上电阻，稳固插头牢固程度，避免大把线材妨碍内部空气流动，你在这个电源里看不到大把的线材就是因为它是【真正的模组化（线材）电源】
22/27

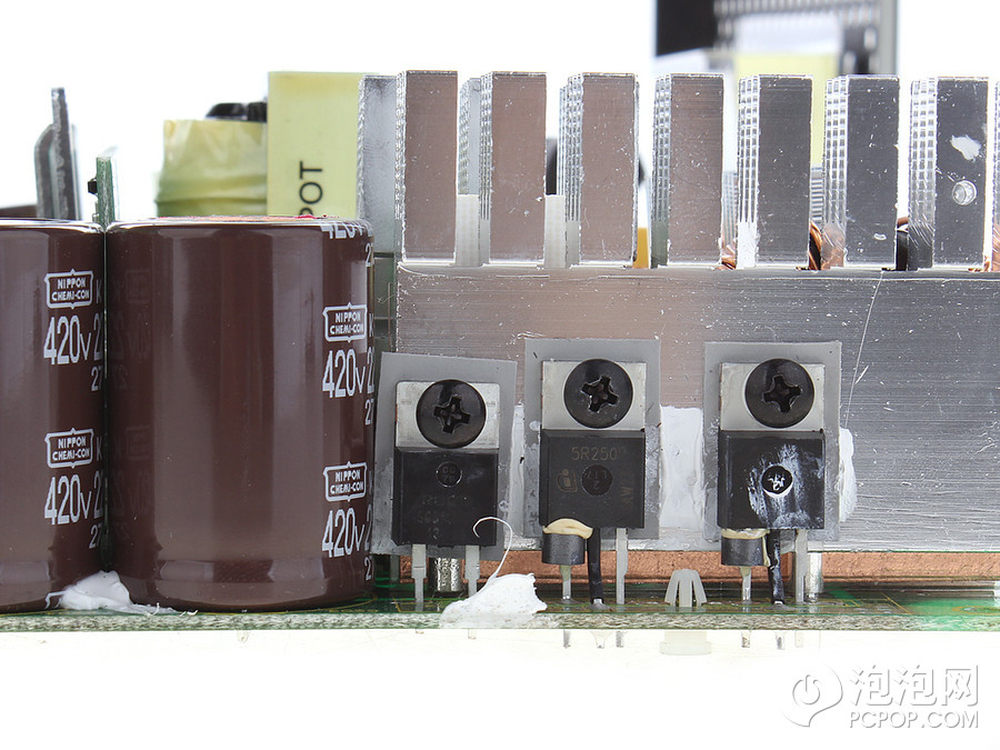

PFC开关管 主电容
23/27

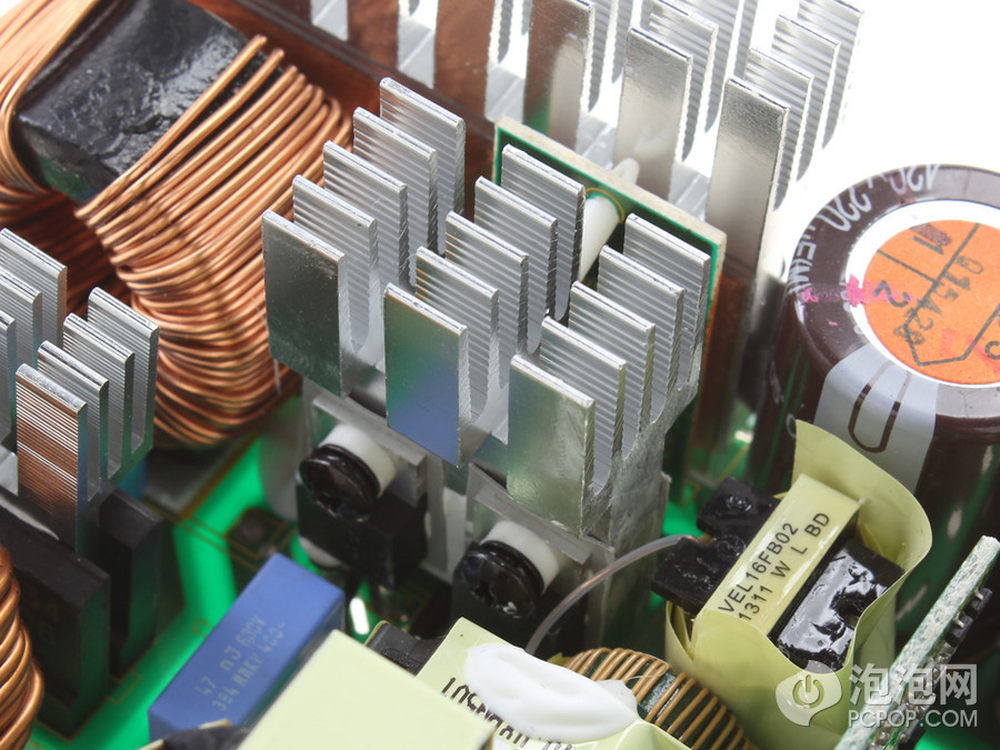

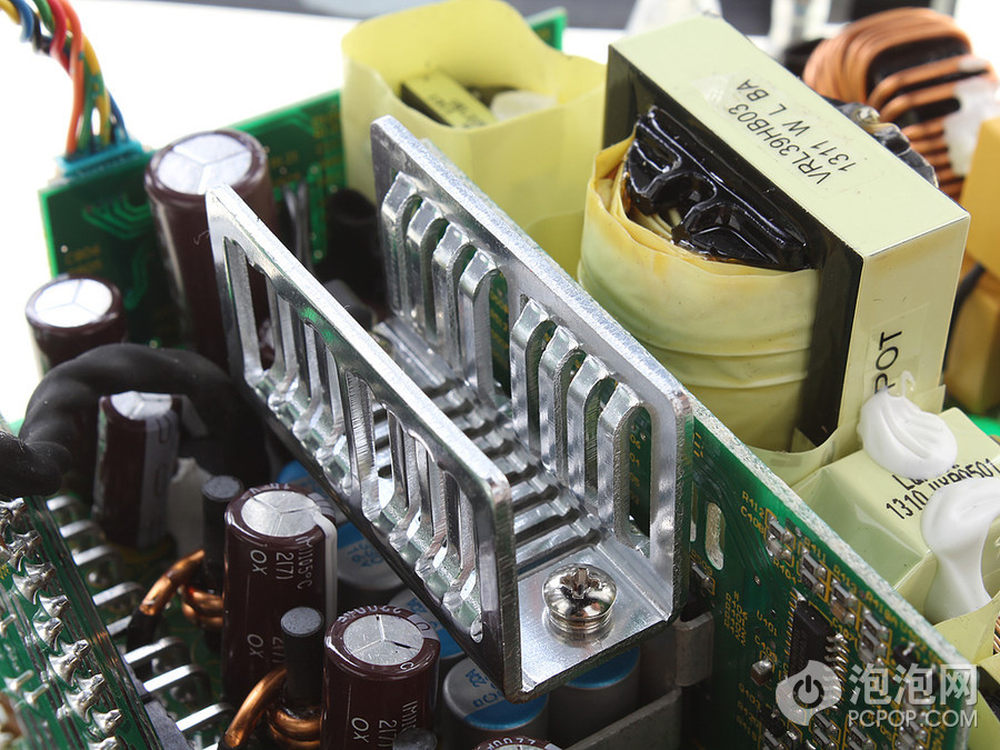

全桥开关MOS四颗
24/27

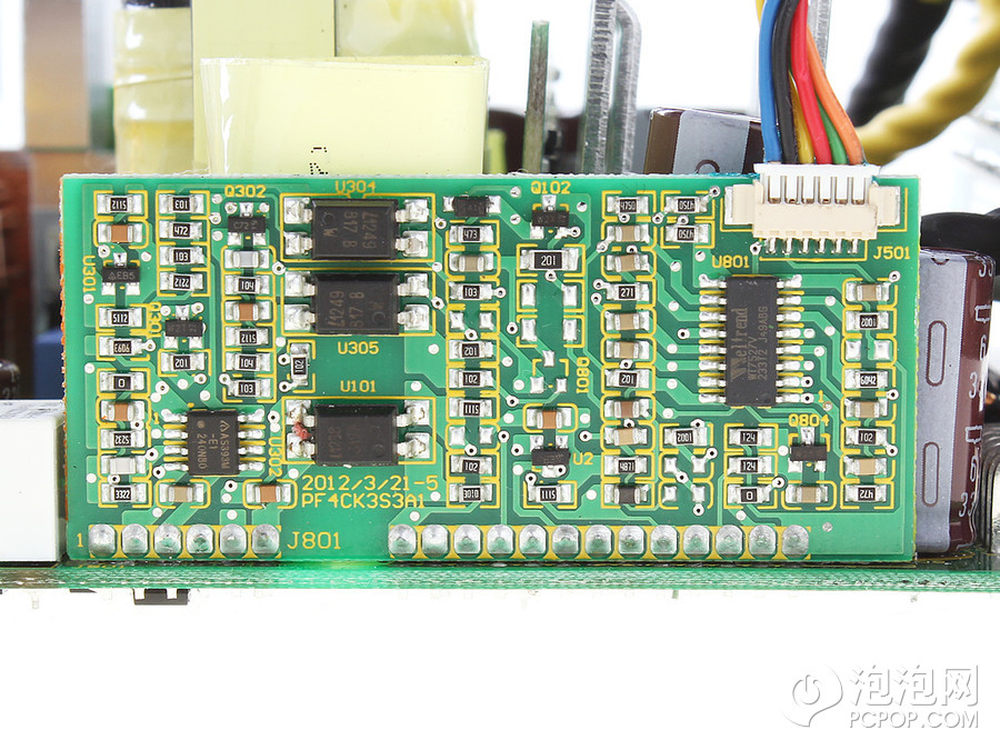

右侧是二次侧电压监控、保护芯片，实现过压保护、低压保护、过流保护等。
25/27

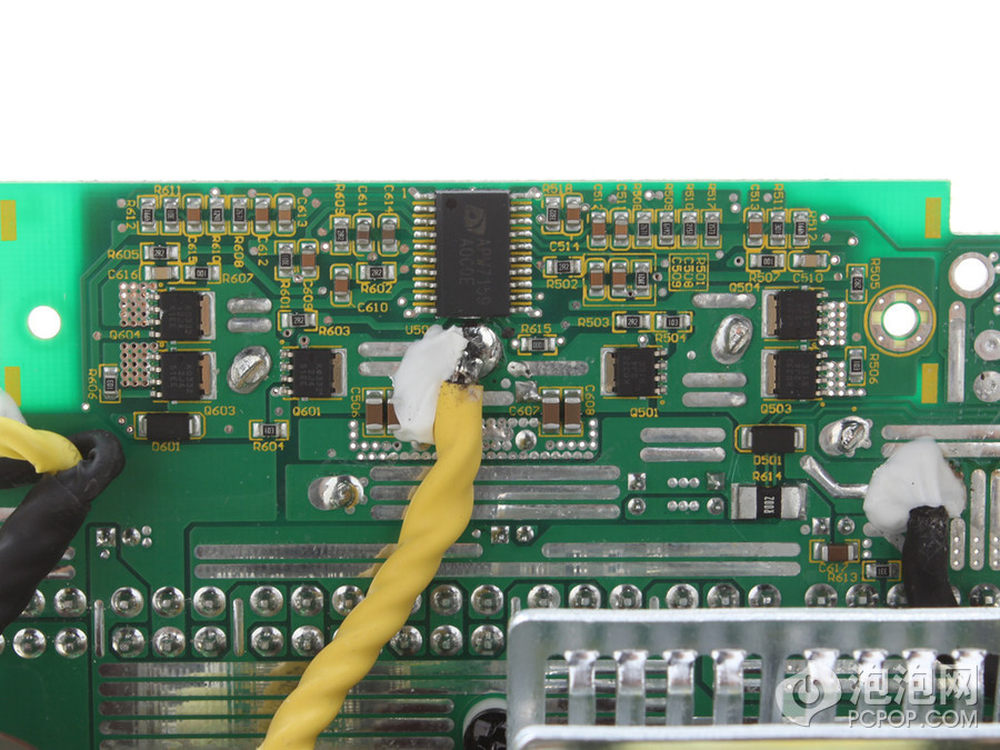

3.3V和5V的输出在模组化接口板上，DC-DC的控制器在中心，两侧分别是3.3V和5V的MOS，分别都是1上2下的安排。
26/27
从前版本的12V MOS是安放在PCB底部，经由电源外壳散热的，但这一版X-650已经改到了正面的一张子PCB上，图中右下角就是主开关控制器CM6901，左上侧是二次侧12V同步整流用的MOS。
27/27
这下发烧友有了新的目标，海韵应该对此型号很有自信，不过对于一个新构架来说，我个人还是持谨慎态度，毕竟我已经不发烧了。如果是追求最好最酷最大气，海韵第三代X系列电源非常合适你，X-650售价999元。【海韵X-650，京东购买链接】
