Bit-tech网站成立于2000年，目前已经发展为最为著名的机箱MOD爱好者交流社区之一，当然也因此汇聚了来自全球各地的大批顶级MOD高手，其MOD案例数据库数量不断增加案例超过了100个，Bit-tech网站无疑使MODer玩家的天堂。(好吧我承认这句台词我说了无数遍了)得益于老外又有钱又有时间又有想法，Bit-tech不乏优秀的作品，今天笔者给大家带来的是一款纯亚力克制作的作品“Acrylic ITX ”，下面我们一起看看吧。
2/43
还记得“Onwards and upwards”这款作品吗？，没错这款作品同样出自Parvum Systems 之手，只不过Acrylic ITX的体积更小。

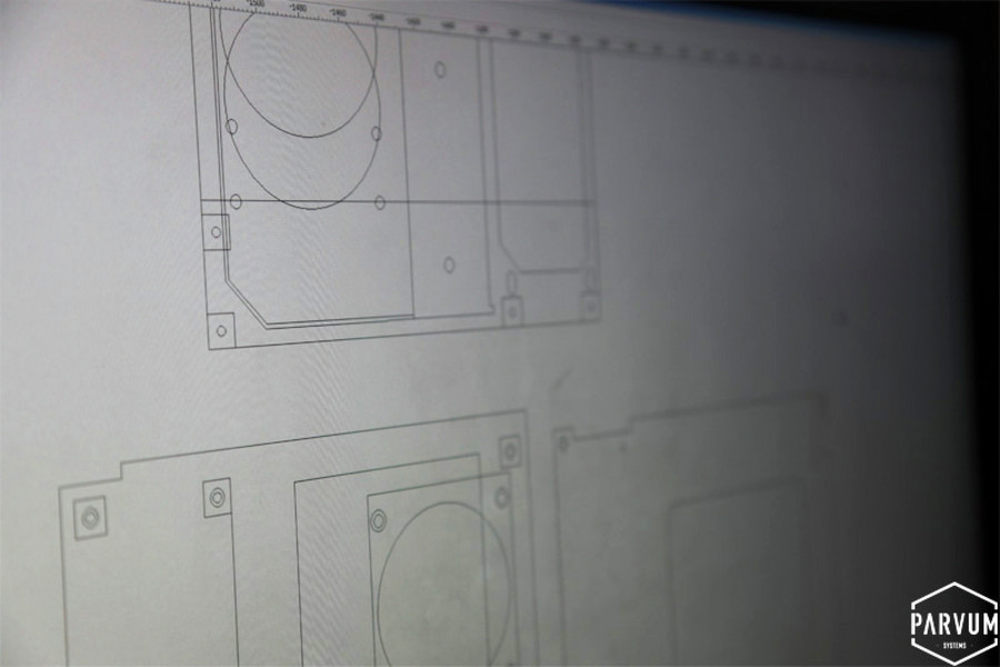

本篇图赏图片顺序与原帖图片顺序一致，只是中间省去一部分细节（即使这样图片依然超过了40张）。一款好作品少不了前期的规划，还在设计中的“Acrylic ITX "。
3/43

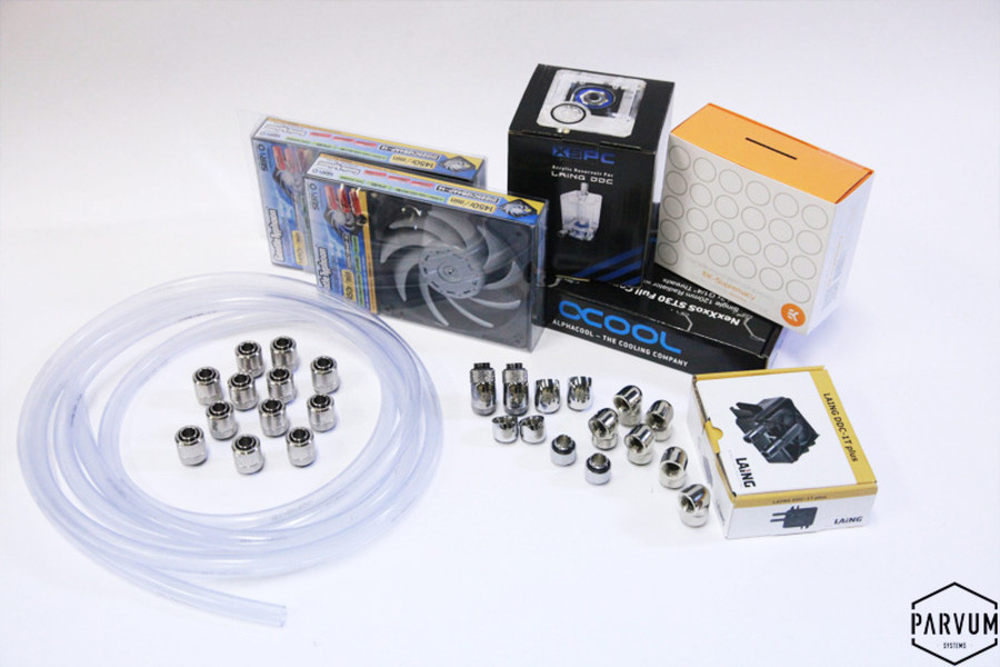

Acrylic ITX 所需所有水冷配件。
4/43

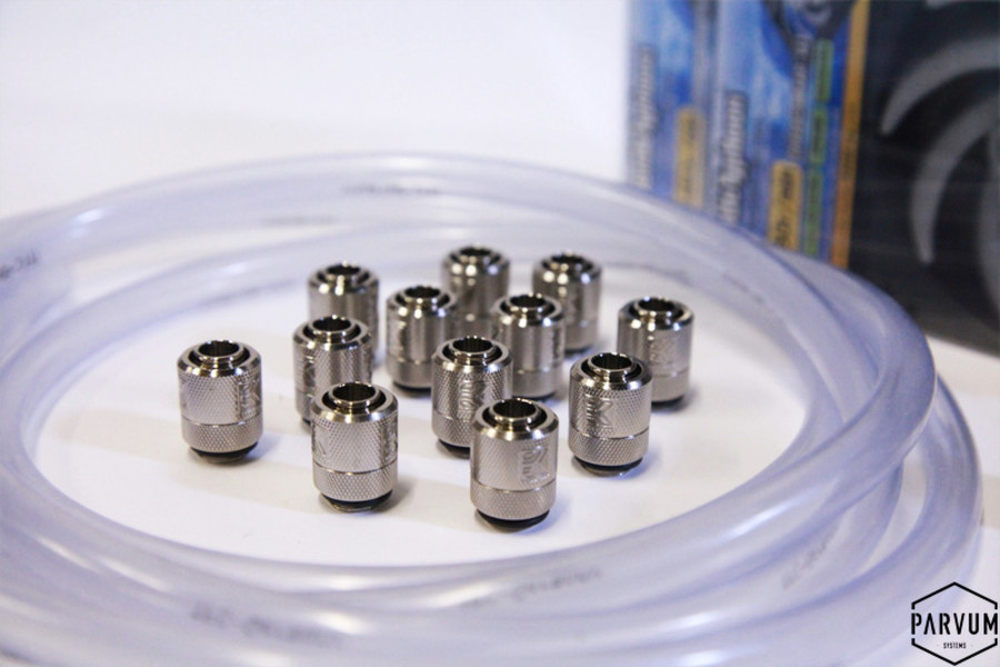

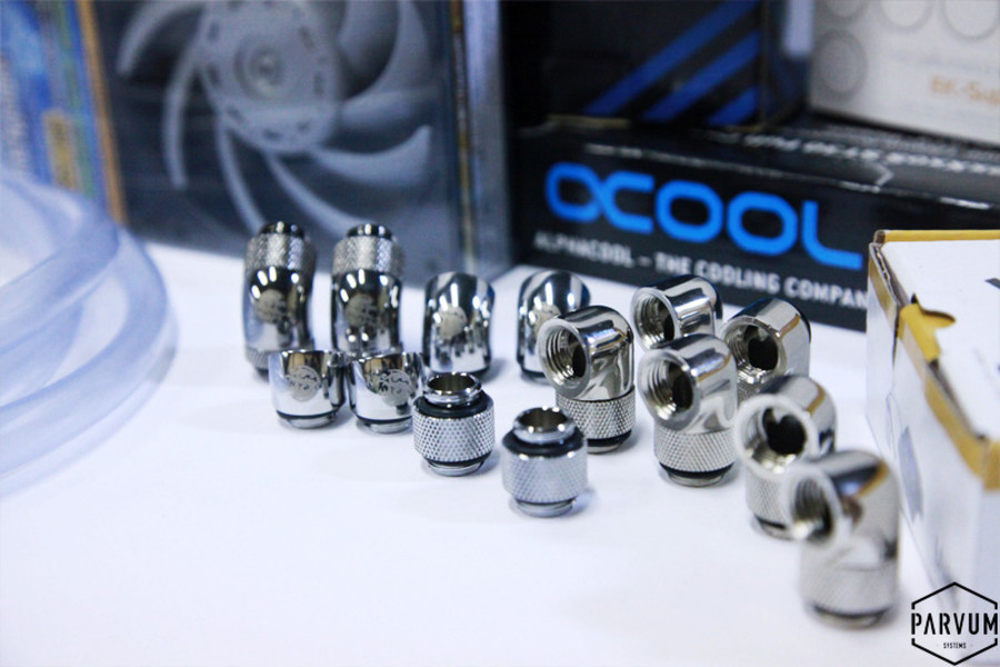

开工前的接头show似乎成了每个MODer的优秀传统，这款作品也不例外。
5/43
“接头show”似乎有种魔力吸引着我们，这里再贴一张。
6/43
从图纸到成品
7/43
前面板

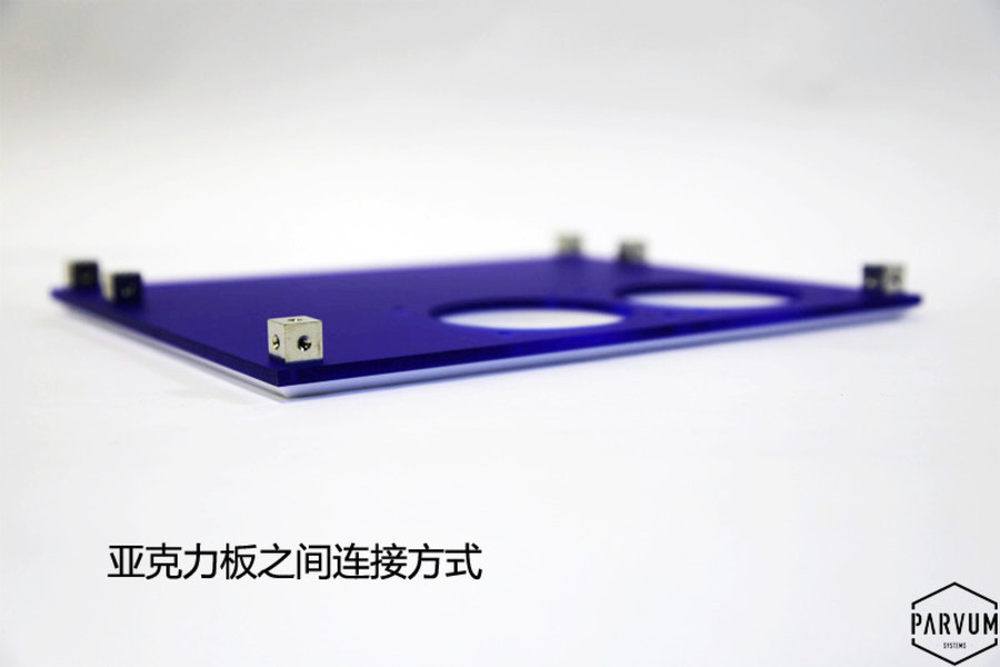

8/43

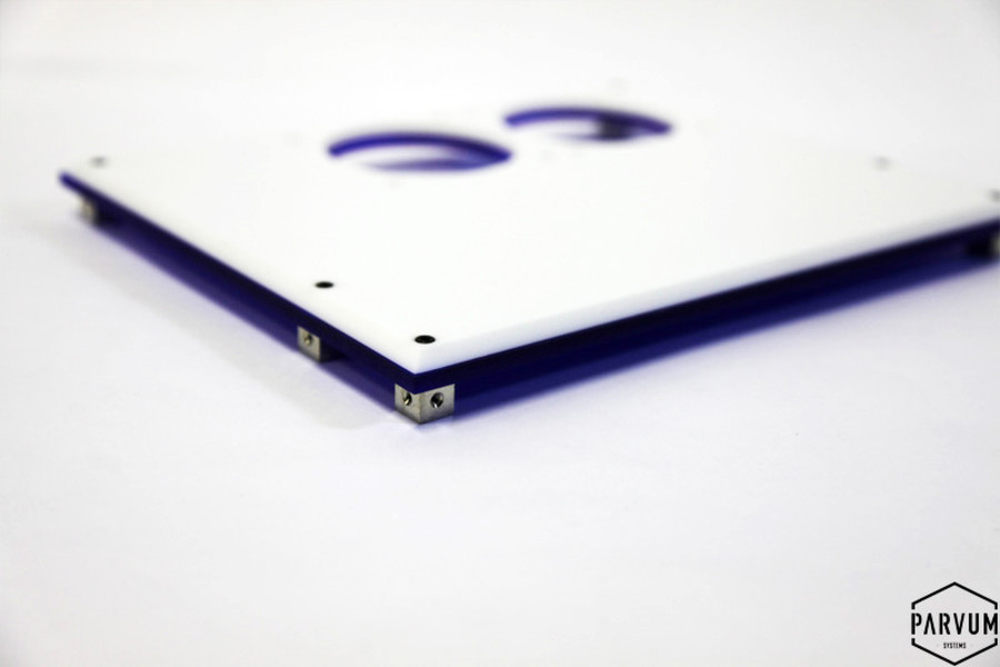

连接方式与之前的Onwards and upwards一样
9/43

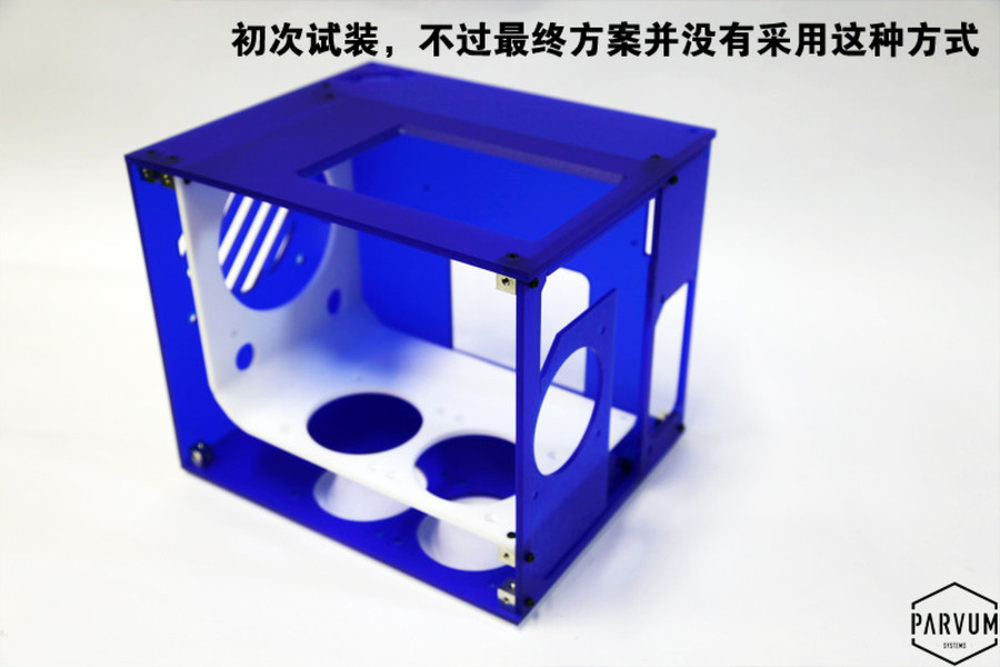

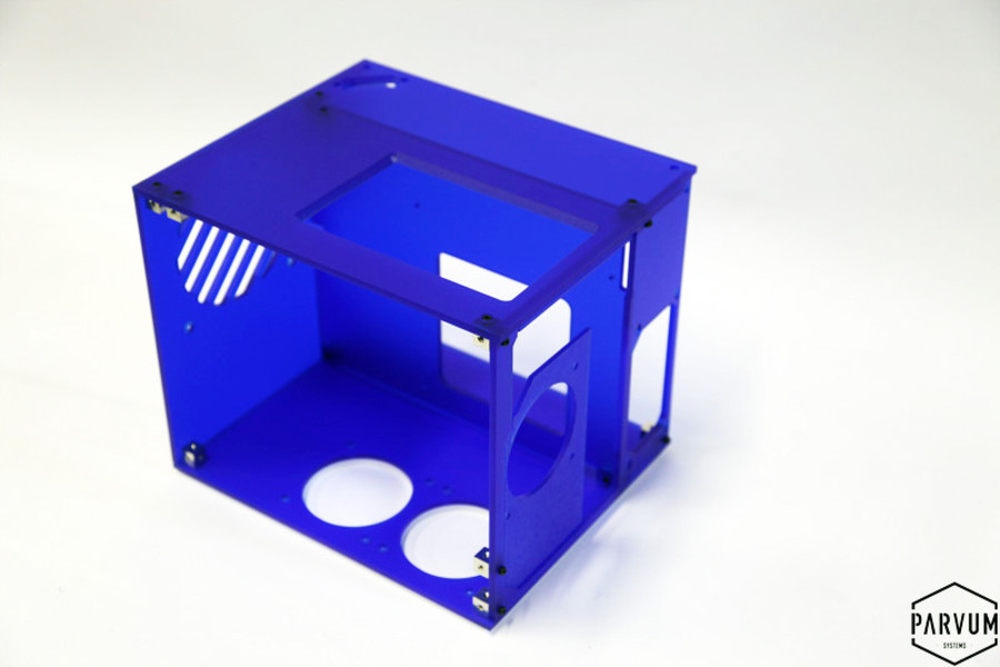

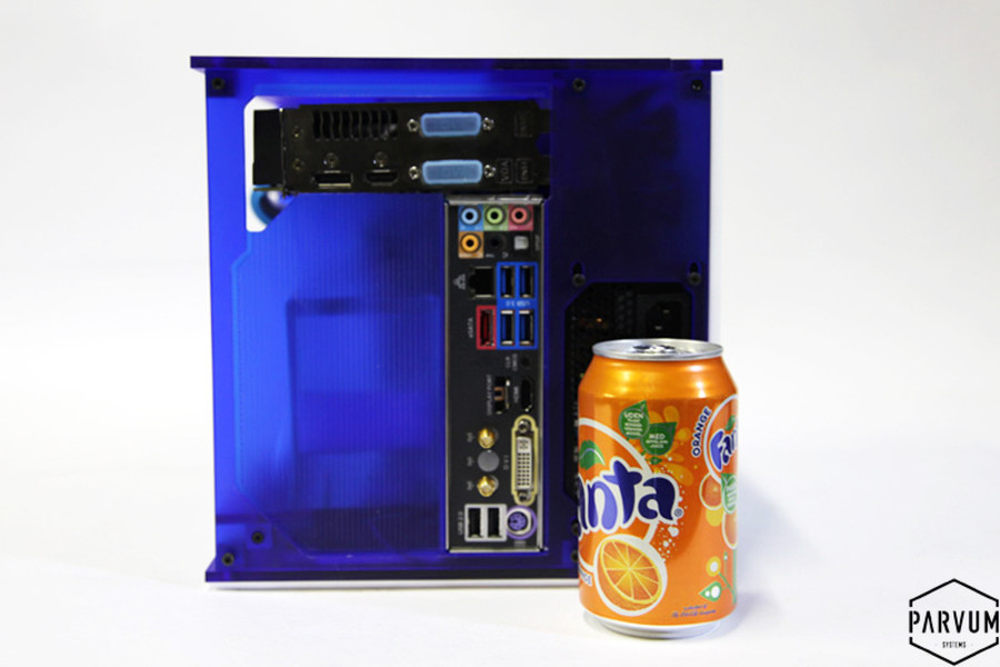

初次试装，可以看到整个机箱的结构
10/43

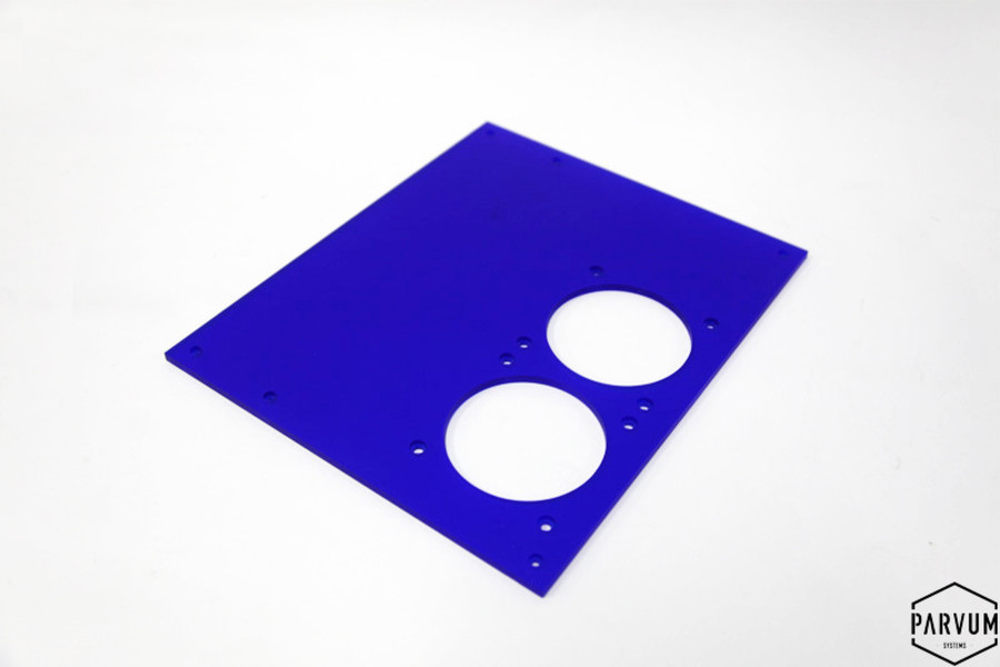

最初的中间隔板。这里可以看出，最初的方案整体布局与之前的“Onwards and upwards”完全一样，120mm冷排前置、160mm冷排安装在底部，后来由于水路与之冲突，这个方案无奈的放弃了。
11/43
初次试装
12/43

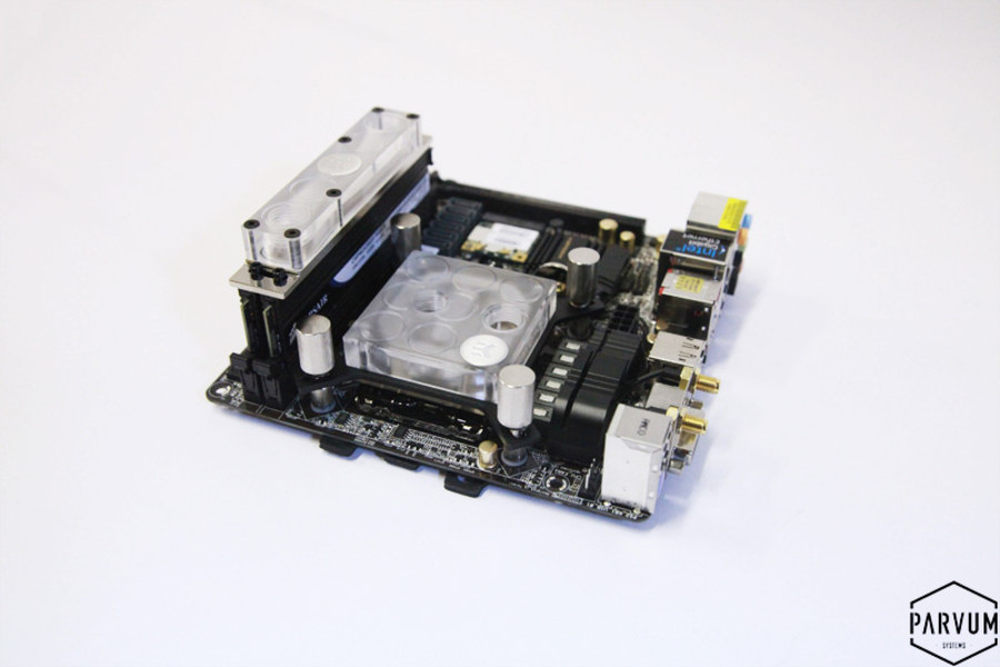

华擎Z87E-ITX主板
13/43

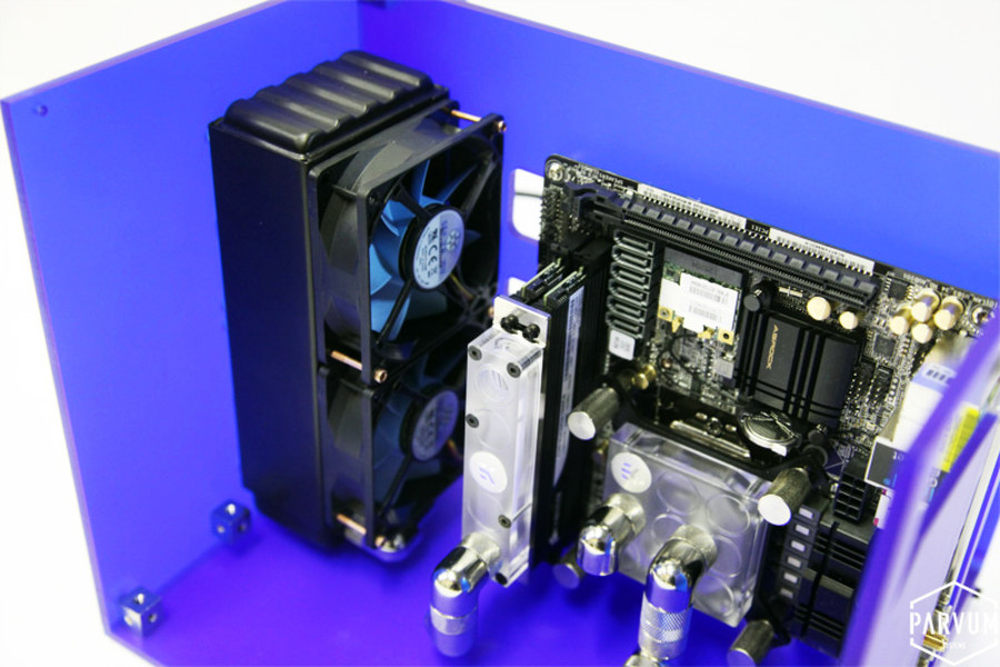

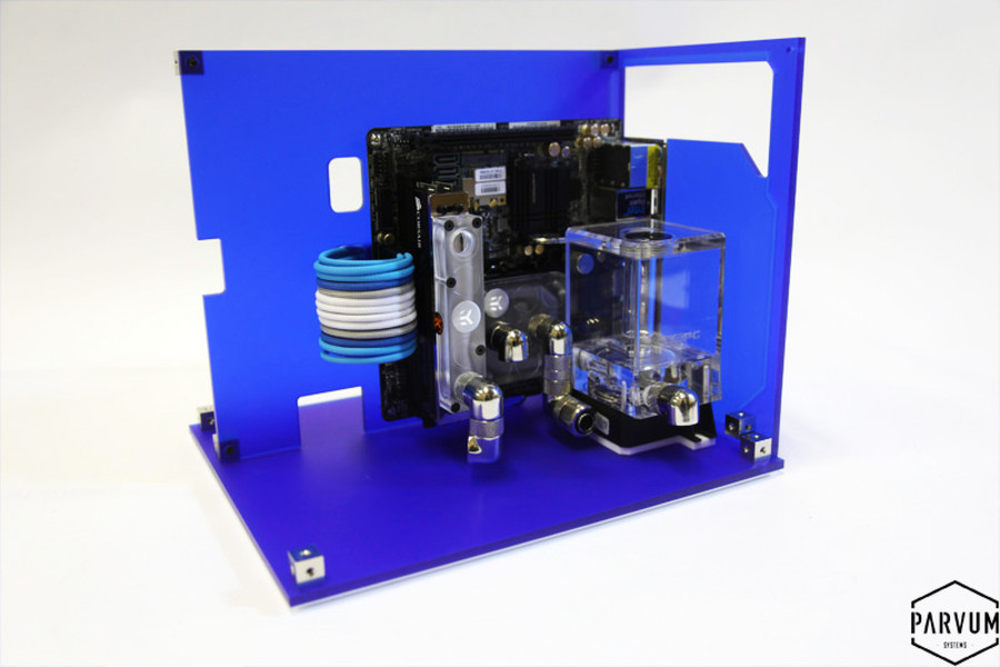

主板试装
14/43

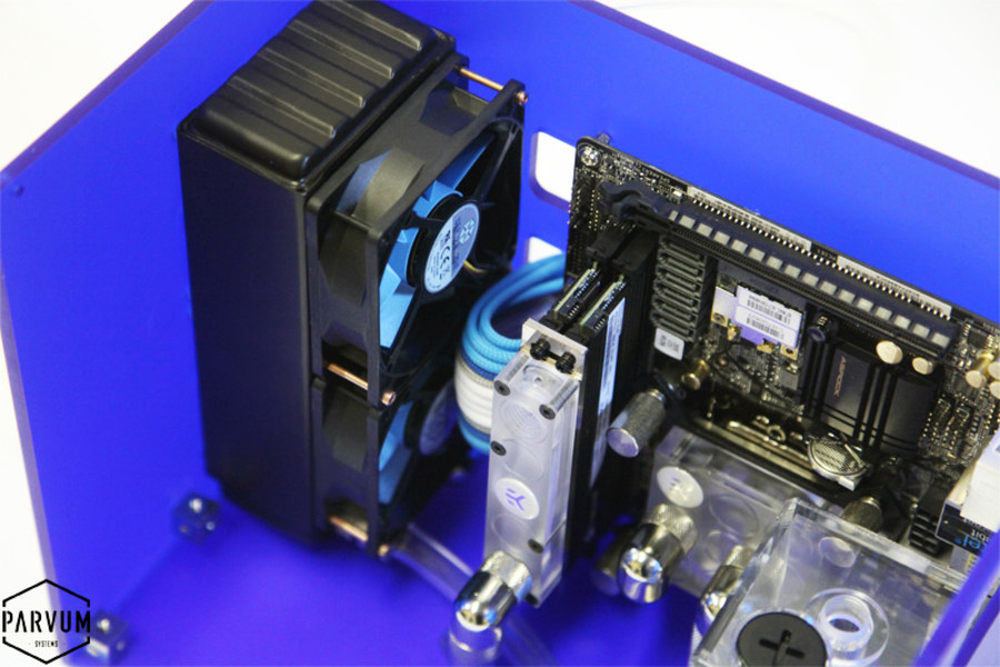

前面板上160mm mini冷排，整套系统使用120 、 160mm的组合，单独给CPU及内存散热这个组合应该够了。
15/43

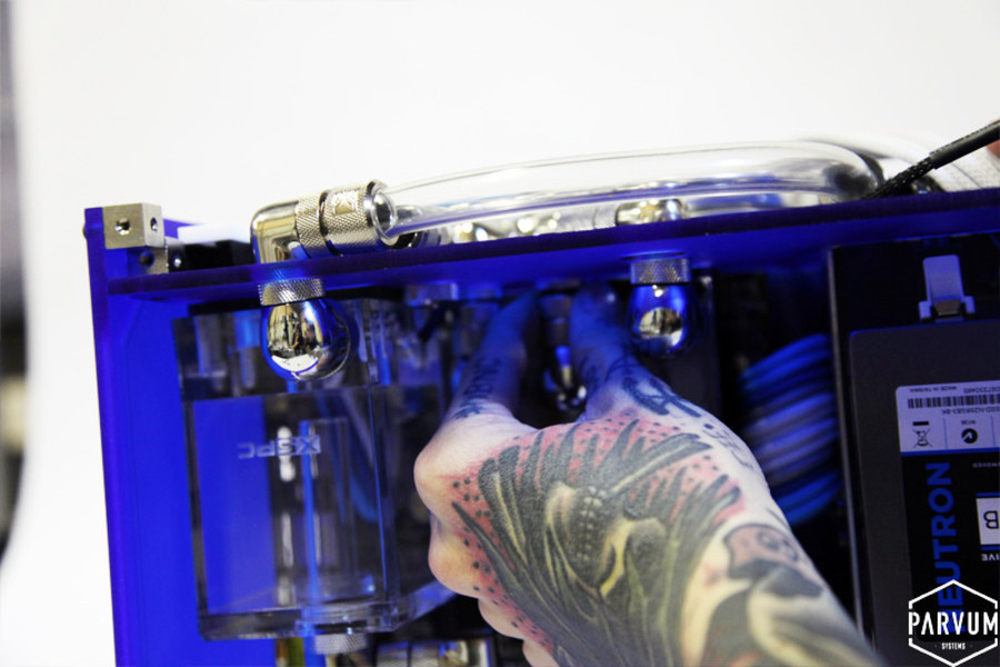

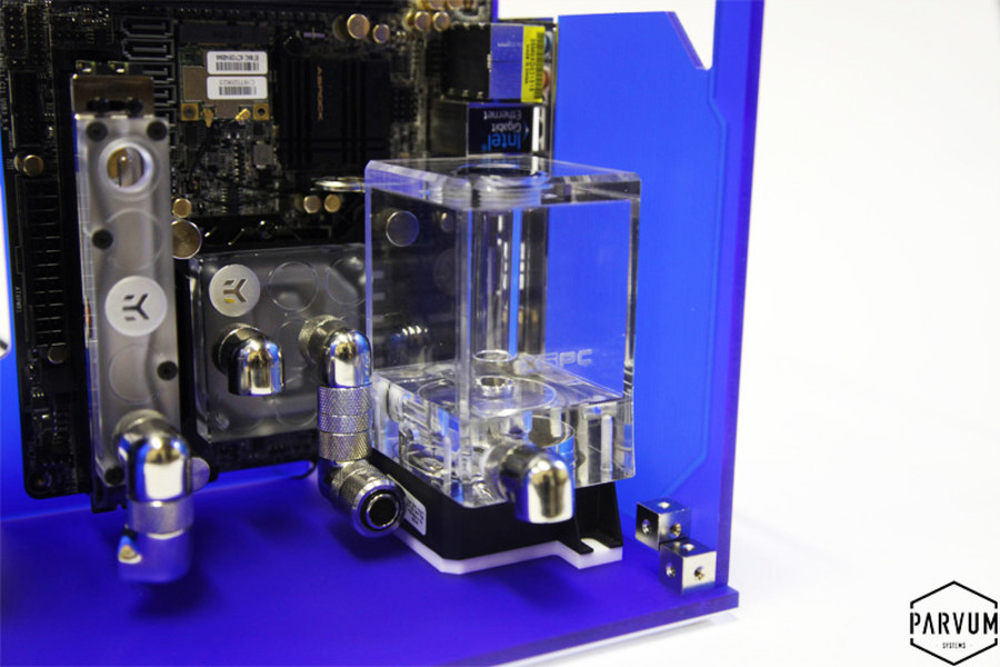

由于是mini ITX平台，所以这款作品所有水冷配件几乎都使用了超小配件，比如这个水箱。
16/43

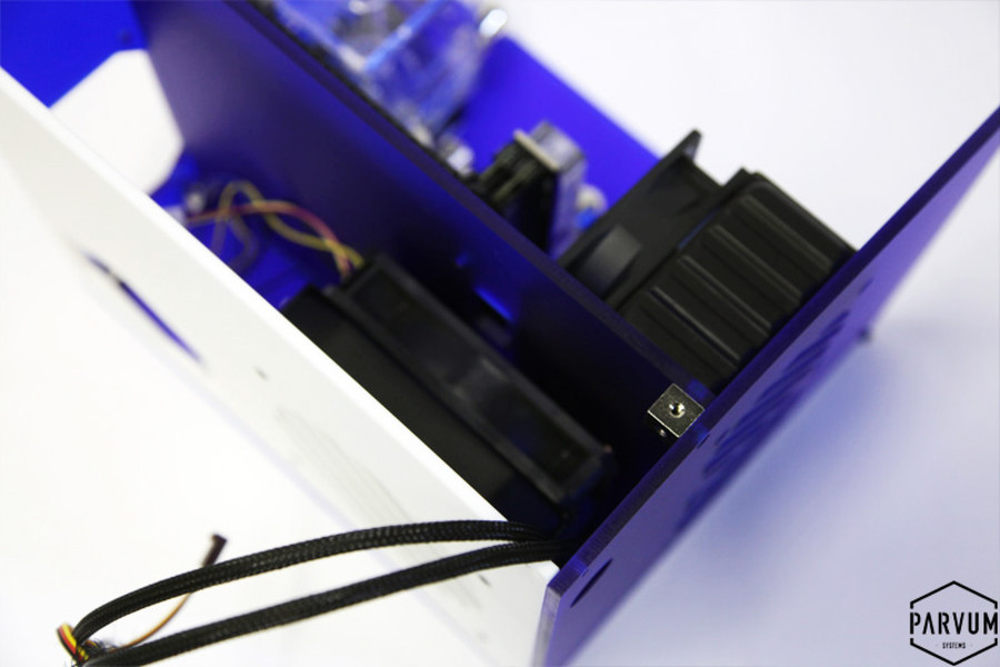

背部隔层里的120冷排，此款作品结构分为两部分，电源及120mm冷排被安排在机箱左侧，为了保证右侧空间的整洁，多余的线材及水管都隐藏在左侧及底部。
17/43

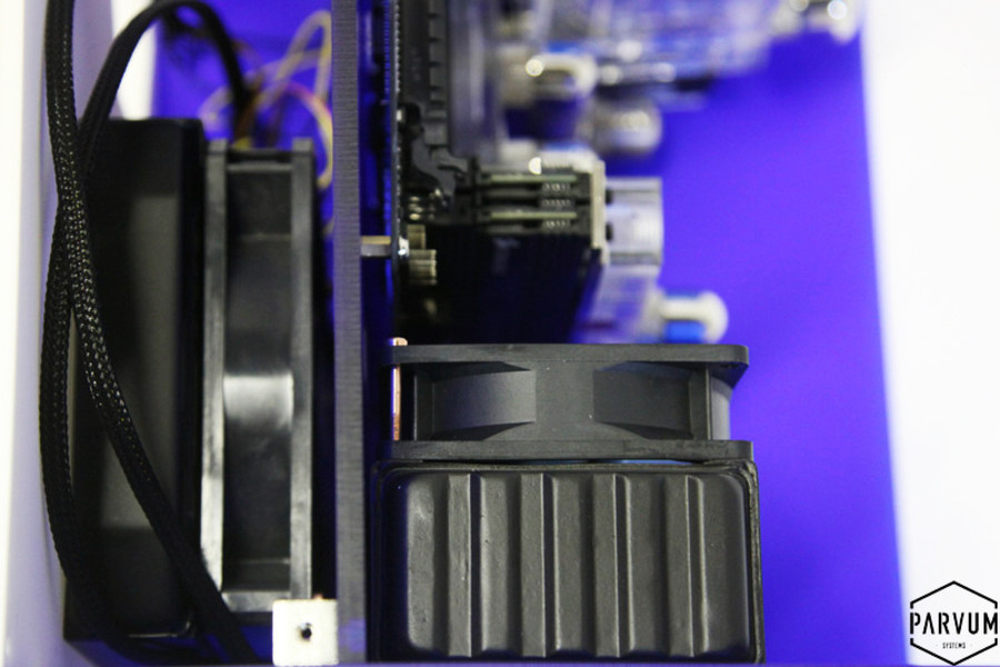

120冷排特写，120mm冷排安装在这里有点牵强，风往哪里排？最初的方案效能显然要比现在的方案要好点。
18/43

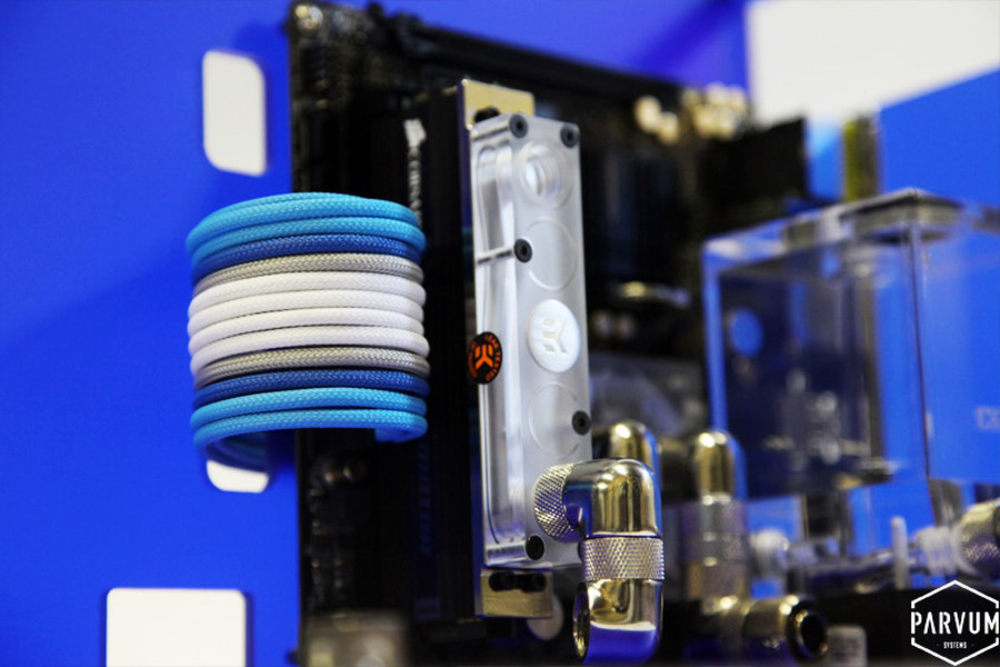

电源包线采用蓝白配色
19/43
不同角度特写
20/43
不同角度特写
21/43
如果用硅胶线，风道会更好吧
22/43

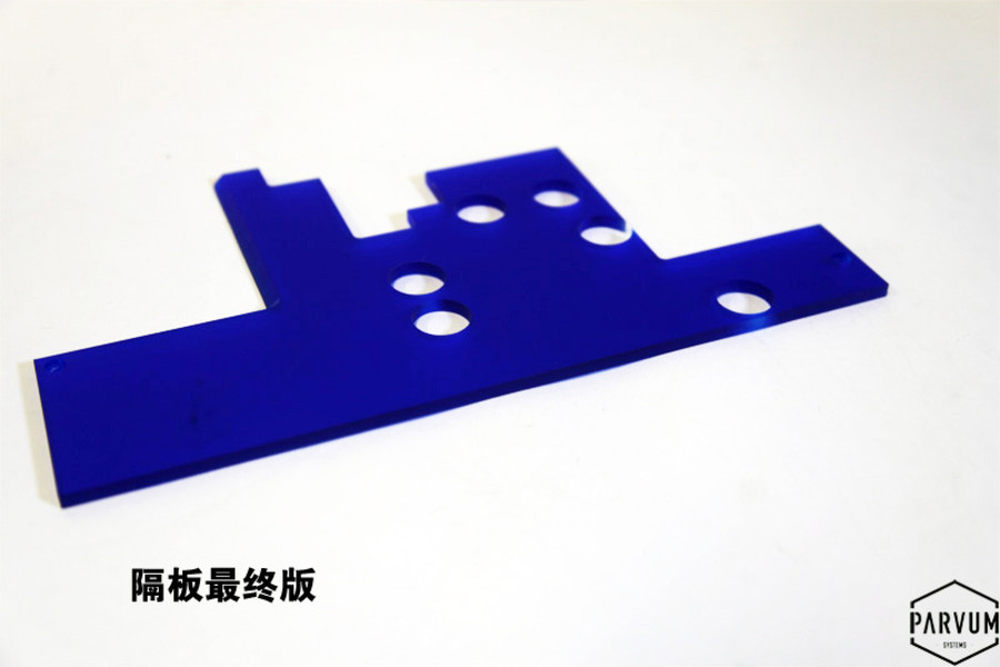

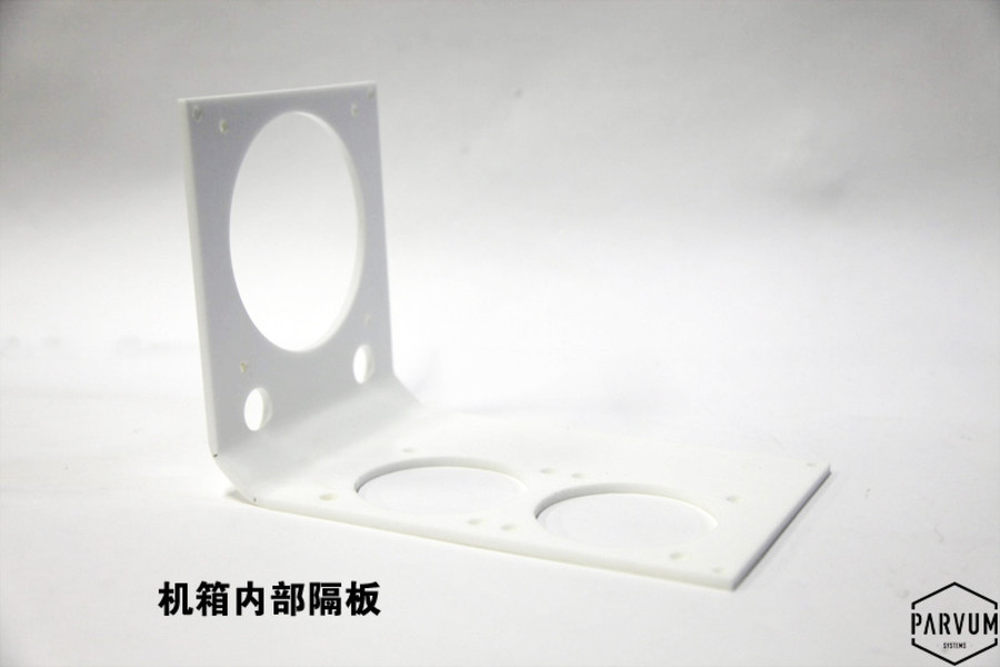

重新设计的隔板
23/43

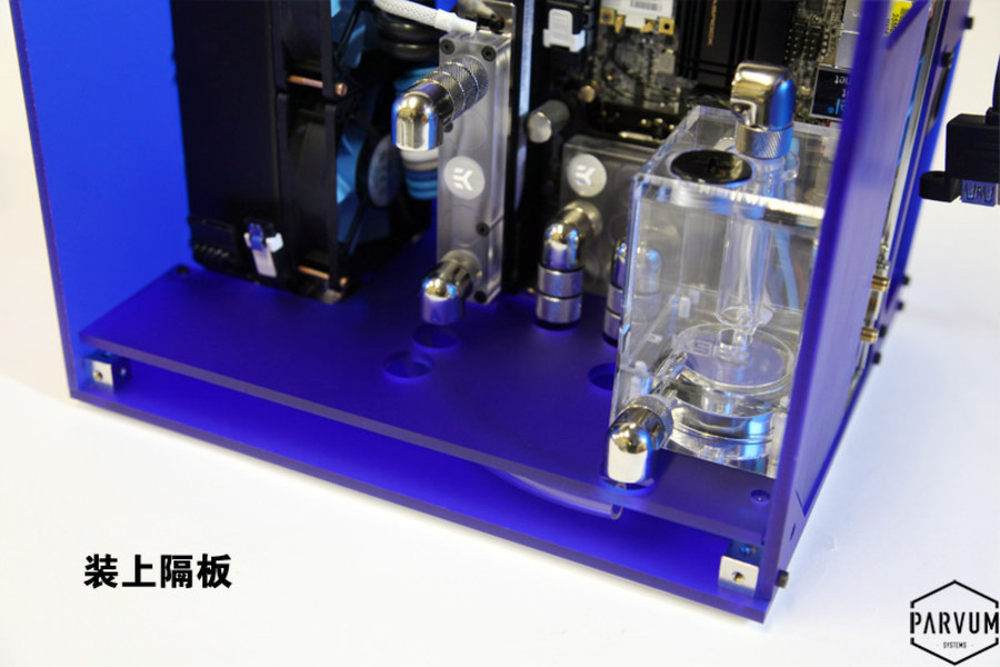

装上隔板的效果，水路全部走隔板下部。
24/43
不同角度特写
25/43

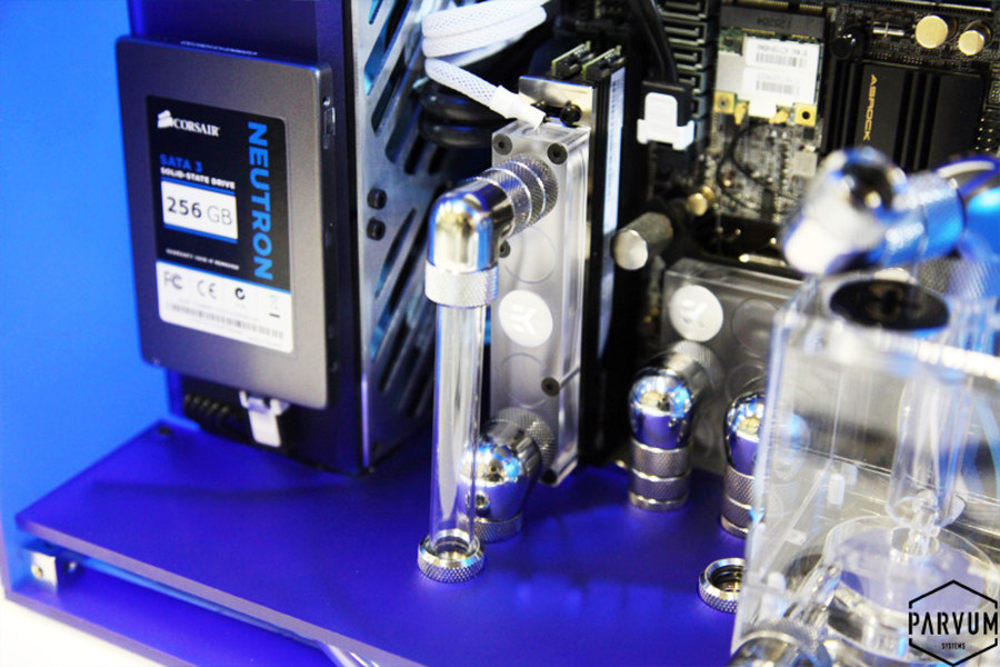

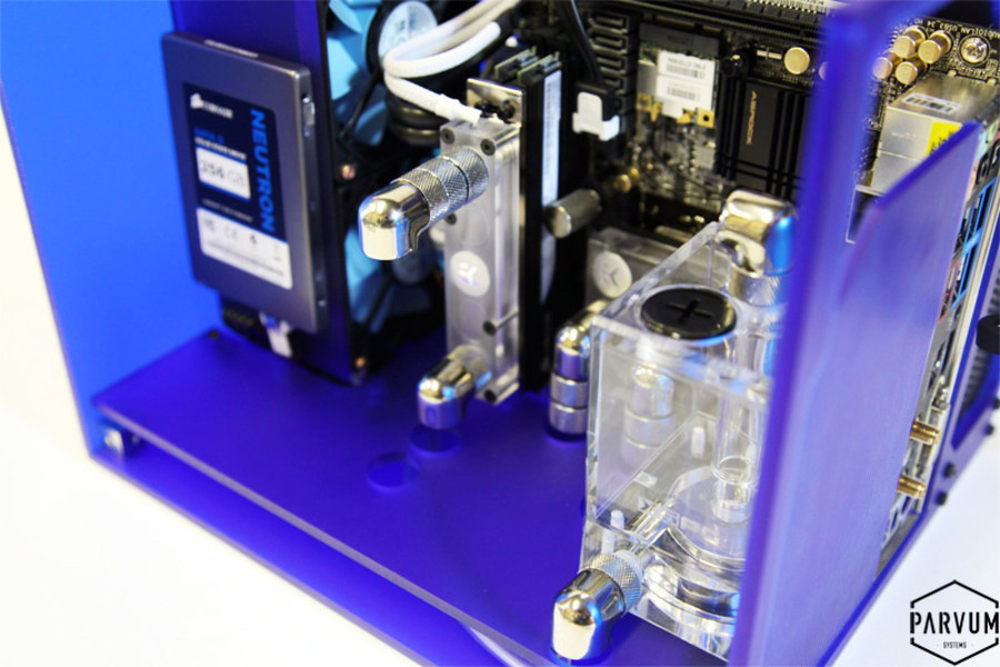

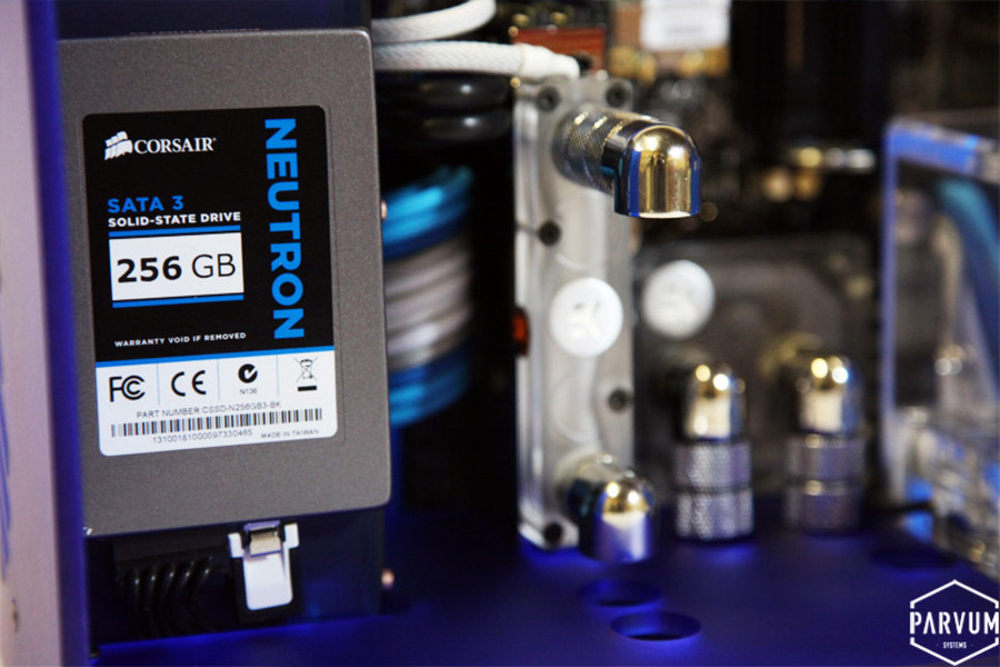

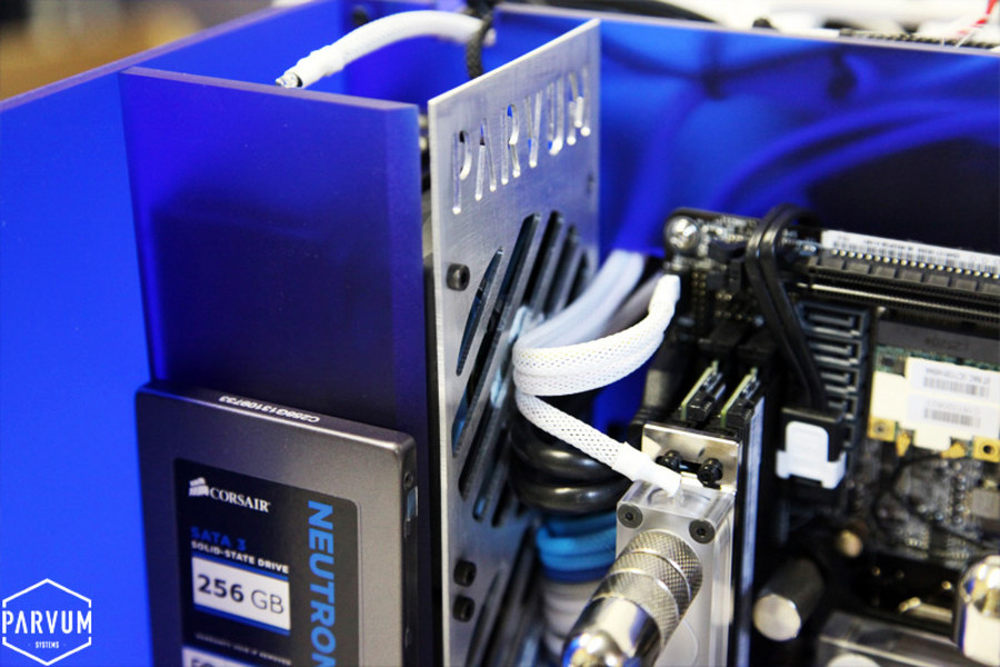

160mm冷排，侧面的SSD，SSD的安装方式完全借鉴了之前 “L3P”作品。
26/43
不同角度特写
27/43
前部风扇保护栅，顶部还有极具个性化的LOGO
28/43

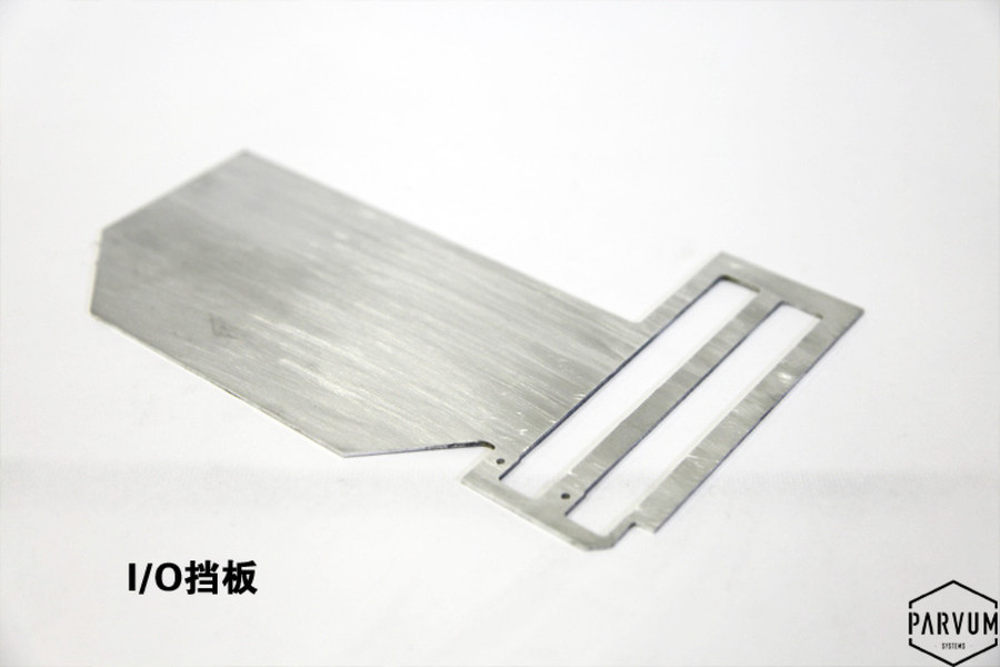

铝制I/O挡板
29/43

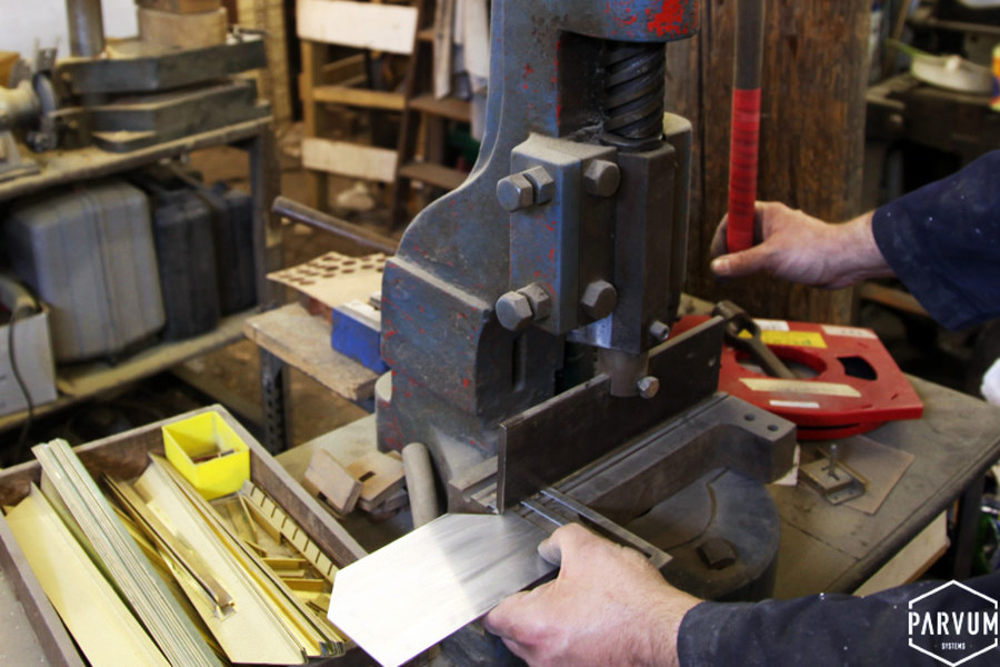

I/O挡板制作中
30/43
LOGO特写
31/43

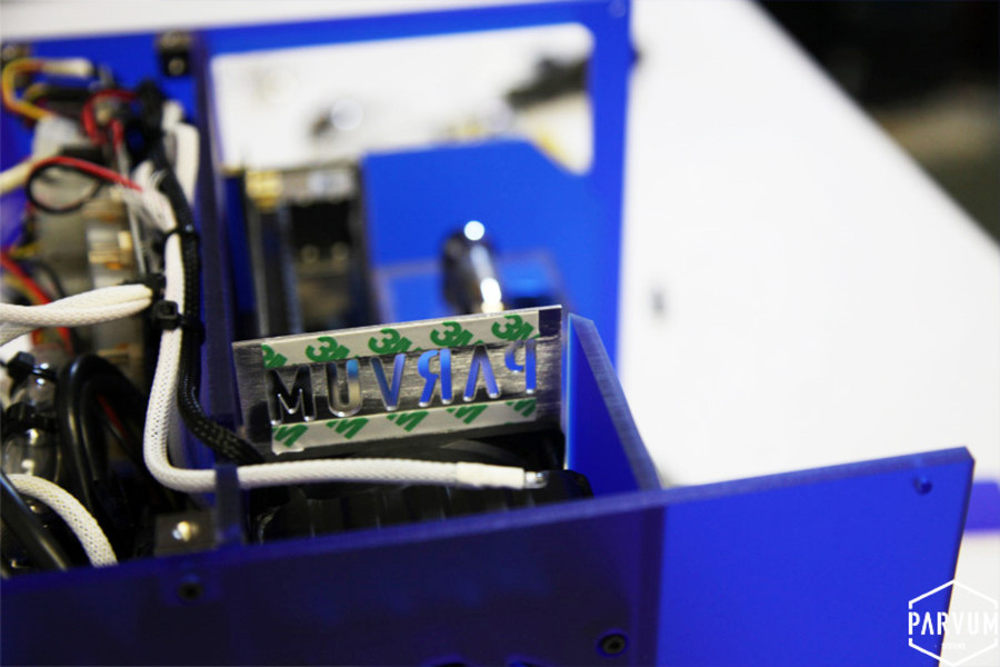

LOGO灯光效果制作
32/43

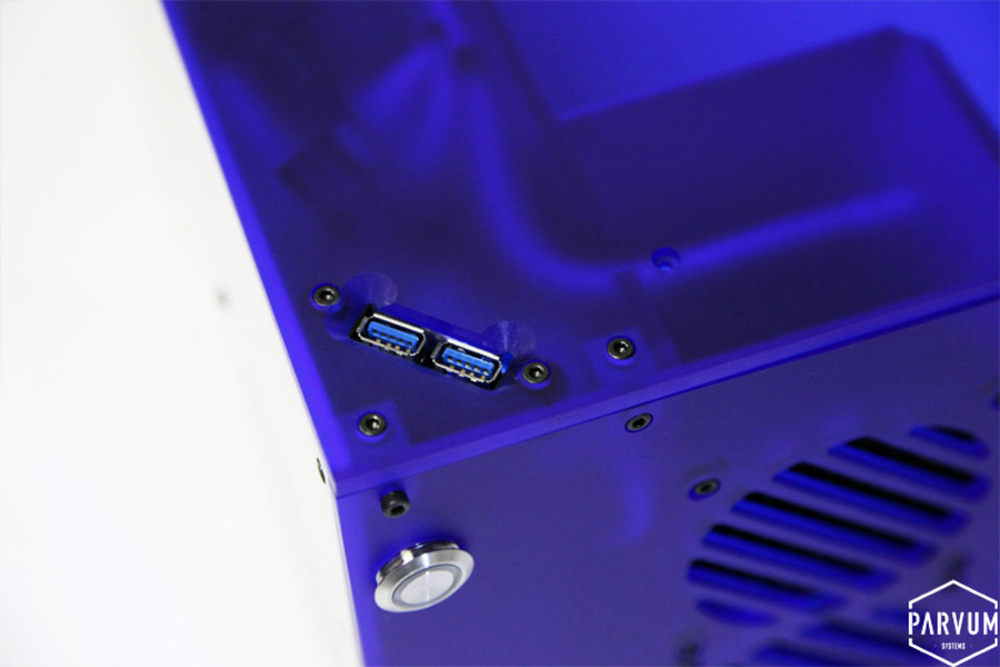

精致的usb 3.0接口
33/43

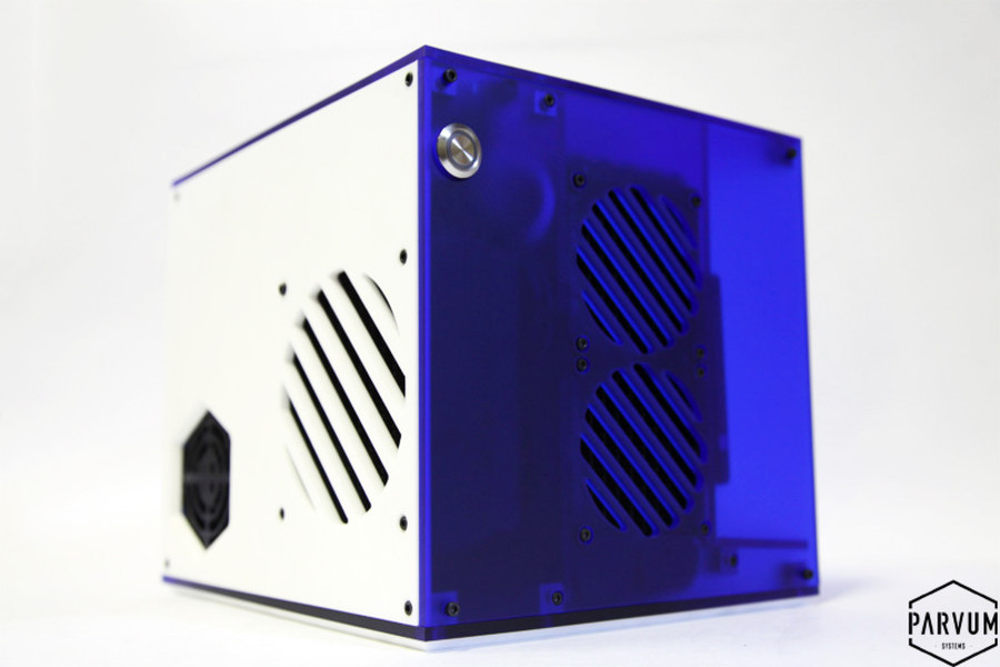

这款作品到这里差不多算完成了。
34/43
作品基本上完成，剩下的就是水路美化工作了。
35/43

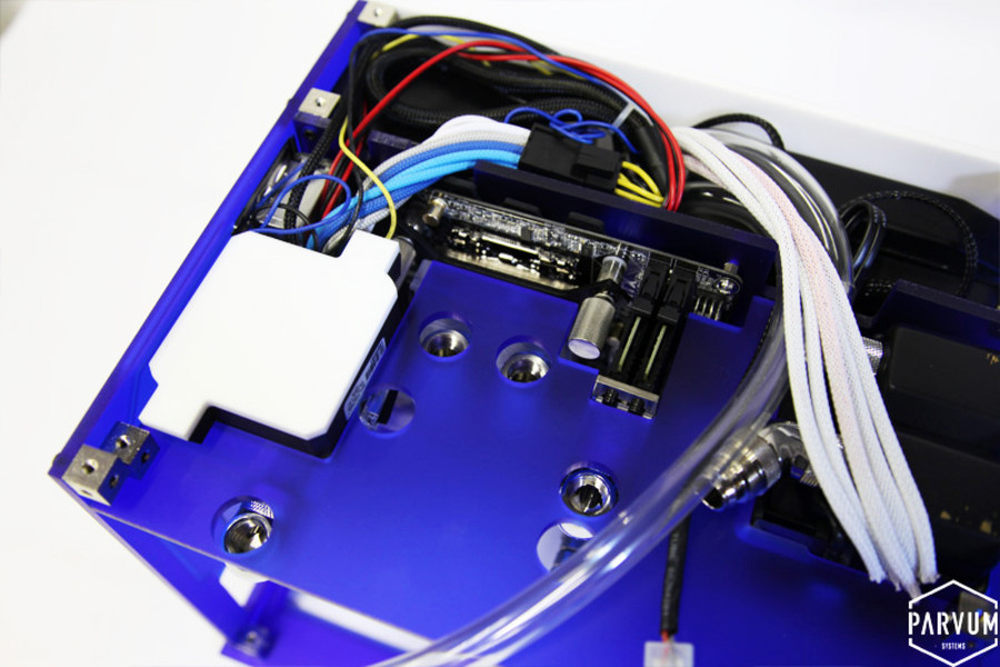

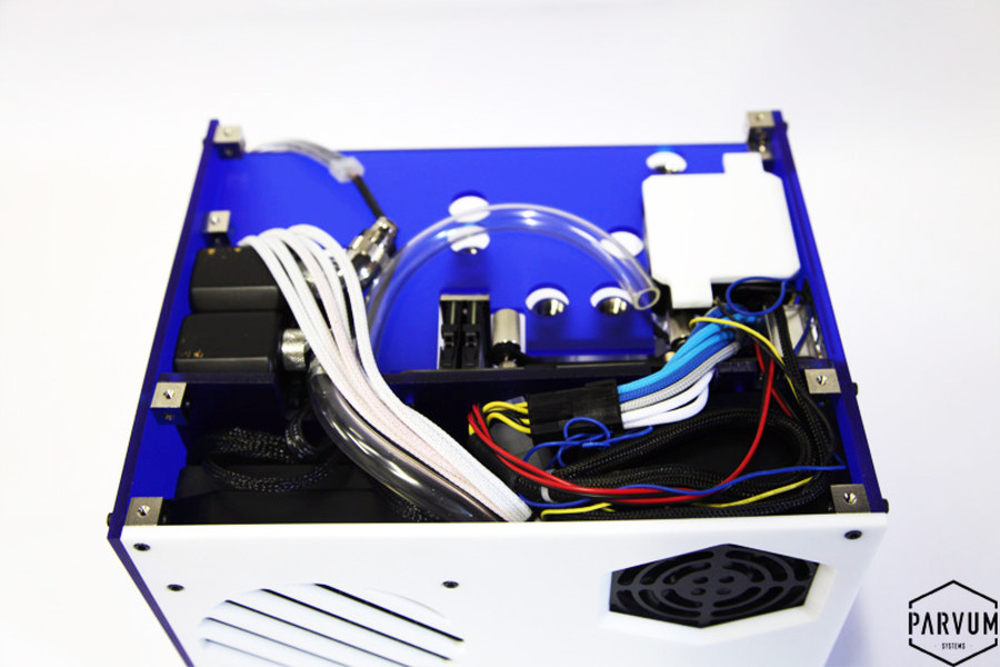

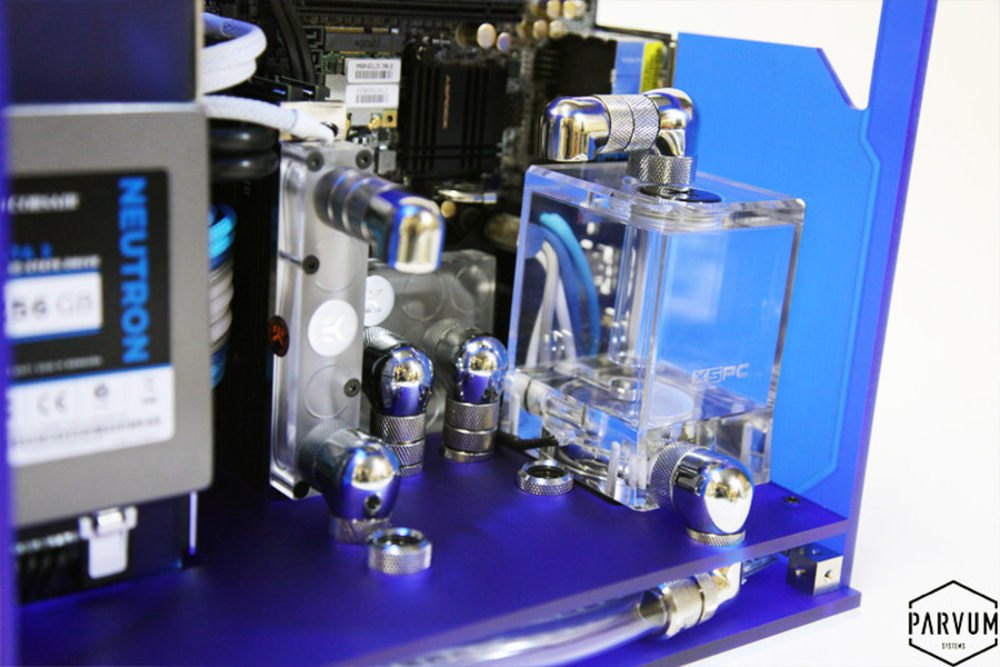

为了保持主板区域的整洁美观，作者把部分线材以及水路隐藏在中间挡板下面。
36/43
可以看到这款作品空间的紧凑
37/43

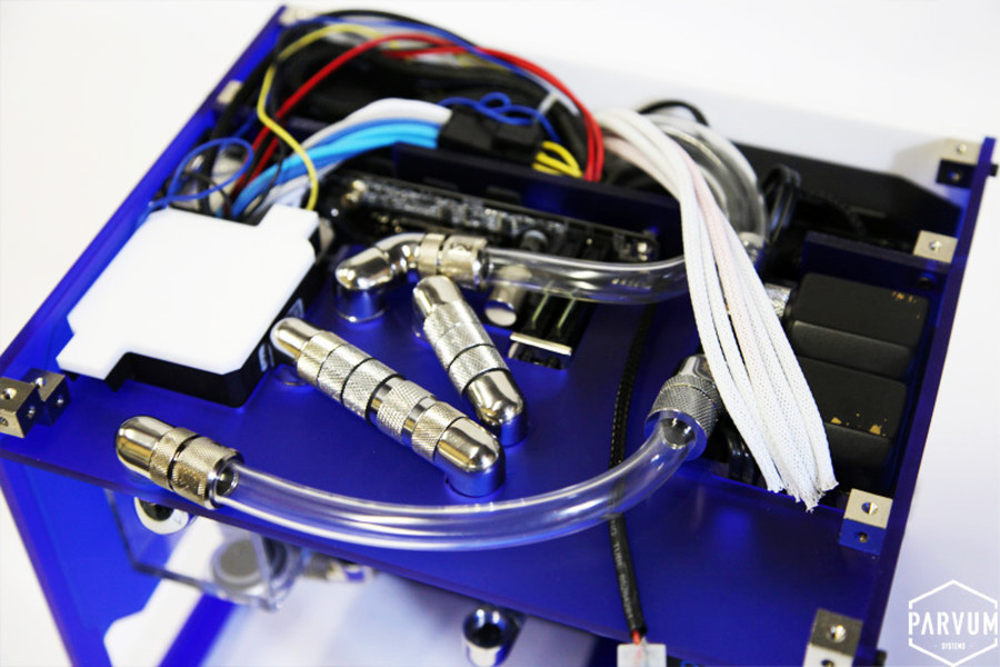

底部水路完成
38/43

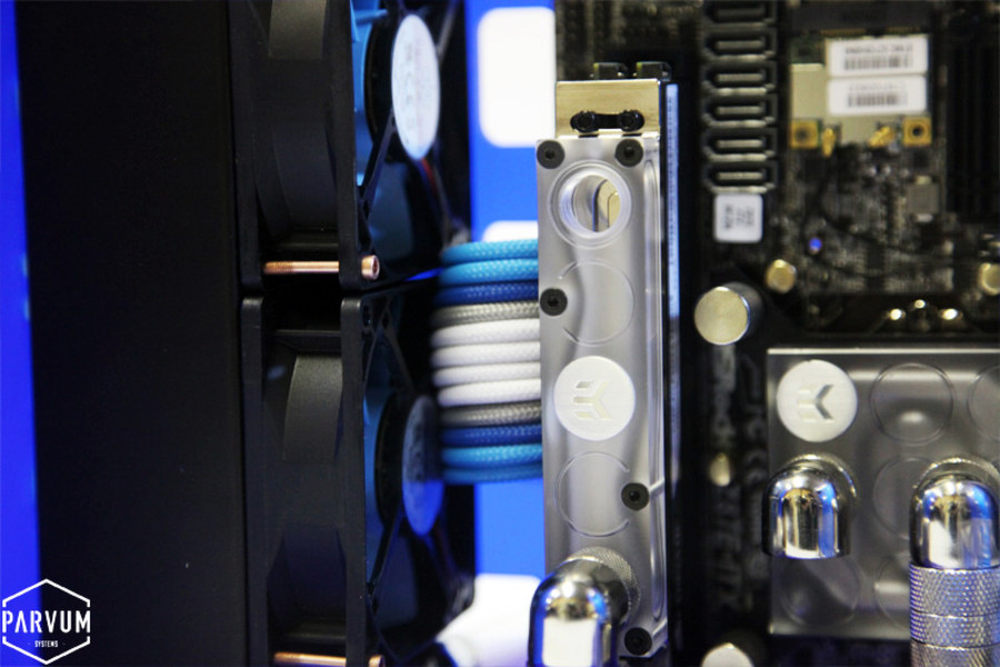

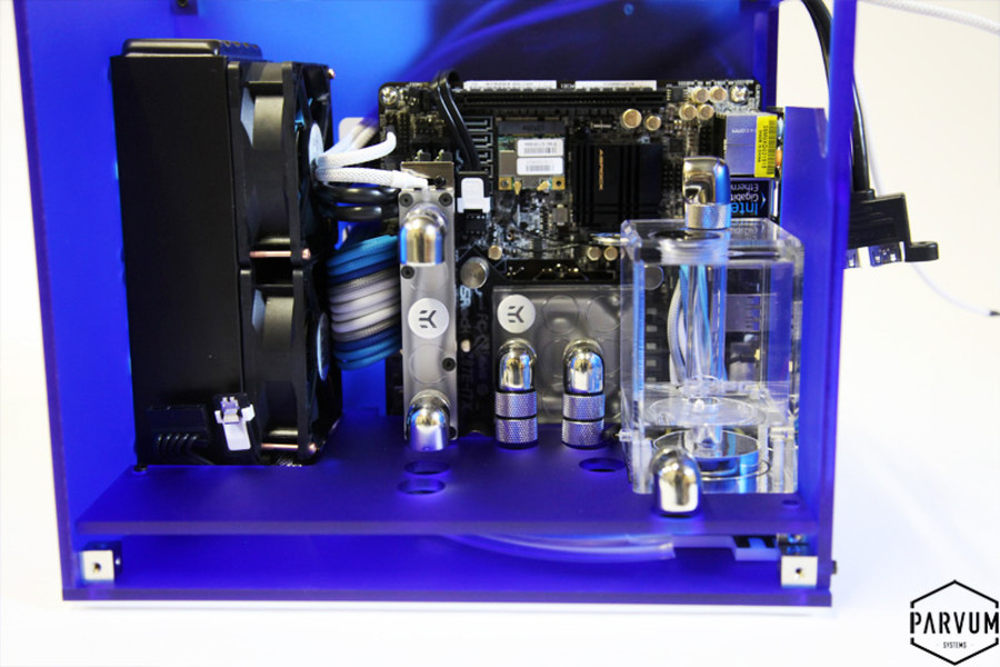

内部特写
39/43
内部特写
40/43
最后这款作品的显卡选择了华硕GTX 670 MINI，之所以显卡不用水冷，按照原作者的话来说，这款显卡散热很强，并不需要用水冷。其实这款机箱也容纳不下大尺寸的冷排了。
41/43

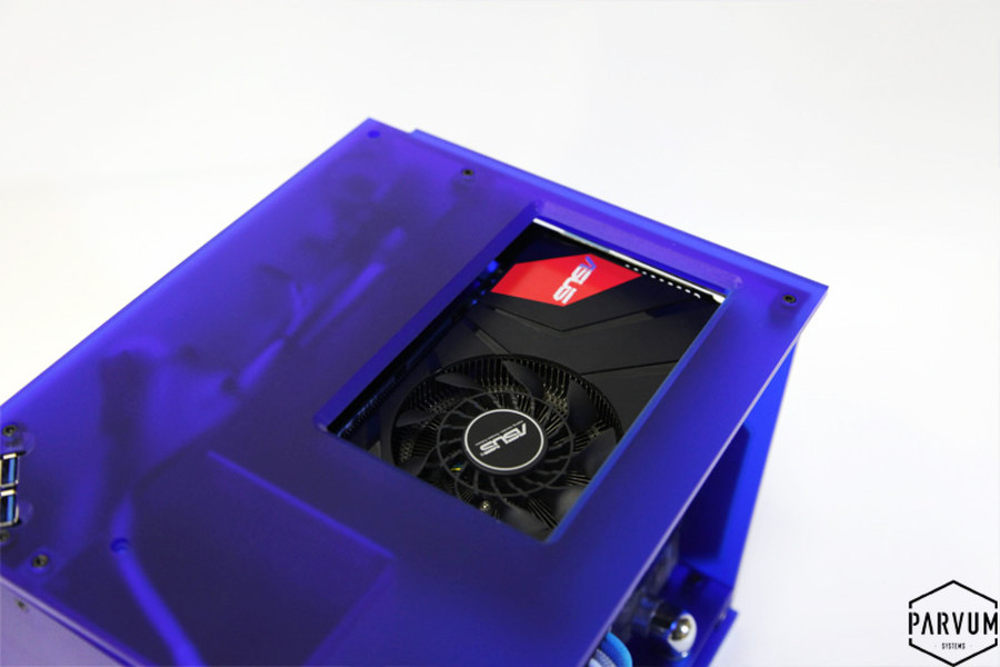

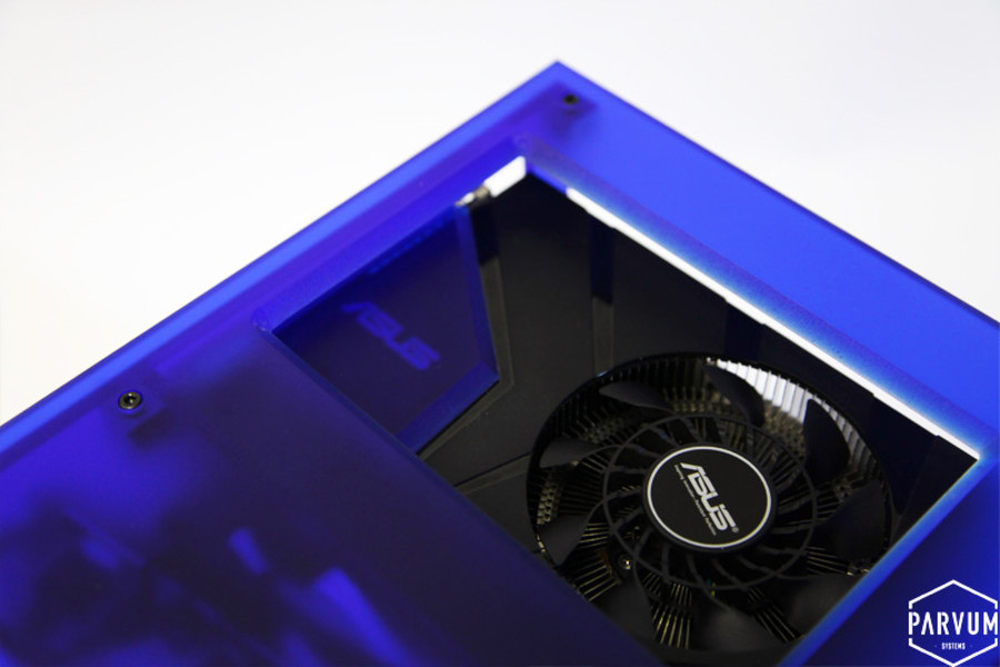

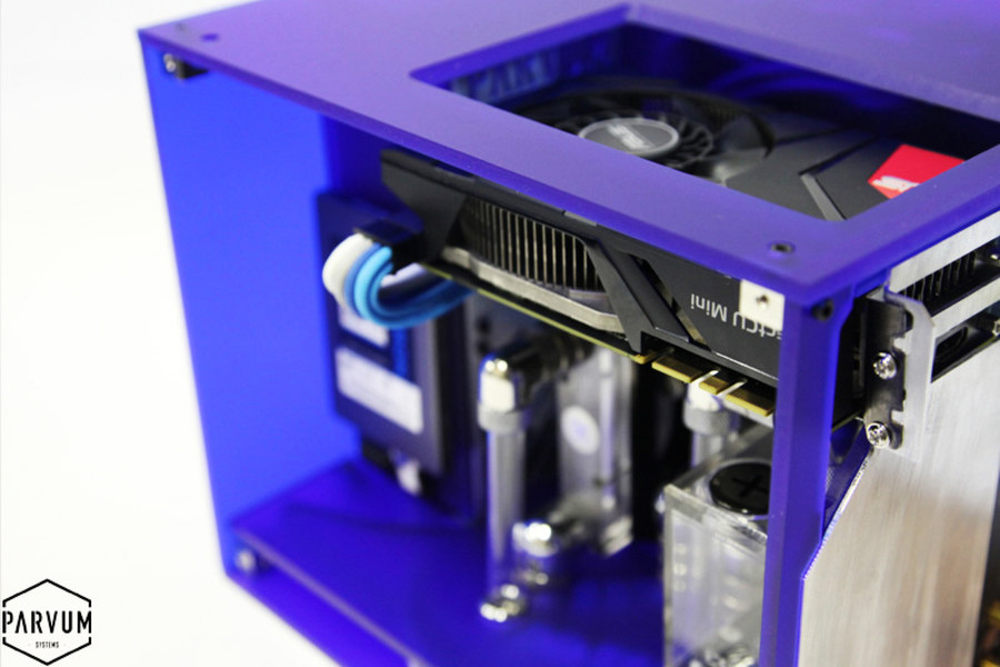

显卡上方的开孔，显卡基本上算是半裸露了
42/43
显卡上的装饰用的亚克力
43/43
这款作品到这里就结束了，点击观看更多制作细节
