保修不如靠自己 老显卡之GT240复活记
1/15
泡泡网显卡频道8月14日 最近笔者家里的电脑挂了，开机总是没有输出信号，在进行硬件检测之后，判断问题出在了显卡上面，在拆下显卡之后发现显卡上的两颗贴片电容被烧毁了，由于家里没有维修设备只能拿回公司寻求解决办法。笔者家里的显卡是一款耕升的GT240（比较老的显卡），本来打算拿去找厂商返修的，后来又觉的只是烧了两个电容应该不是什么大问题，于是就请本站汤炜炜编辑帮忙完成了显卡的维修工作。
2/15

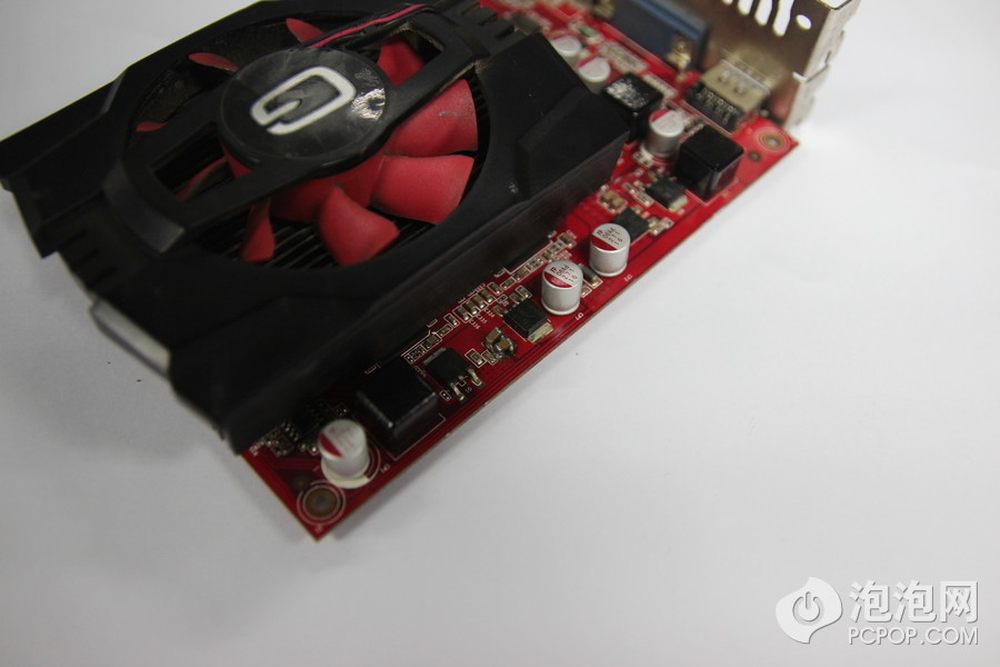

这款显卡是耕升的GT240，属于比较古董的产品了，可能夏天天气热或者电压不稳定，致使显卡上的贴片电容烧坏了两个，导致显卡开机风扇狂叫没有输出信号。
3/15

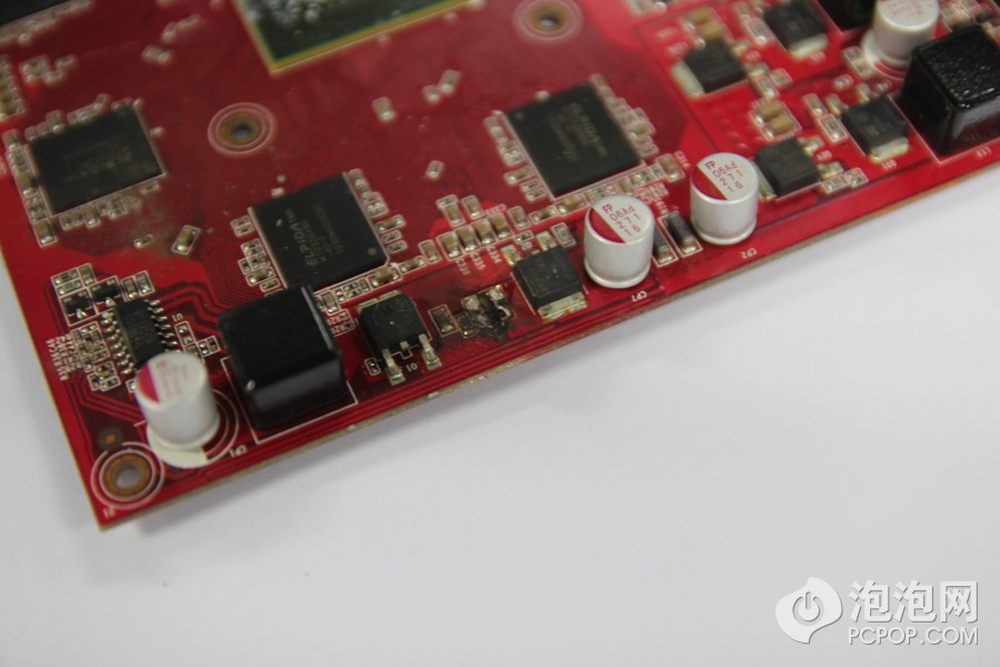

放大的细节图可以看出一颗贴片电容被烧烂了另一颗也断裂了，而显卡下面的焊盘也被烧的熔化了。
4/15
从公司找来的一块废弃的显卡，准备从上面拆两个电容用用。
5/15
拆掉显卡的散热将被烧毁的电容取下来。
6/15

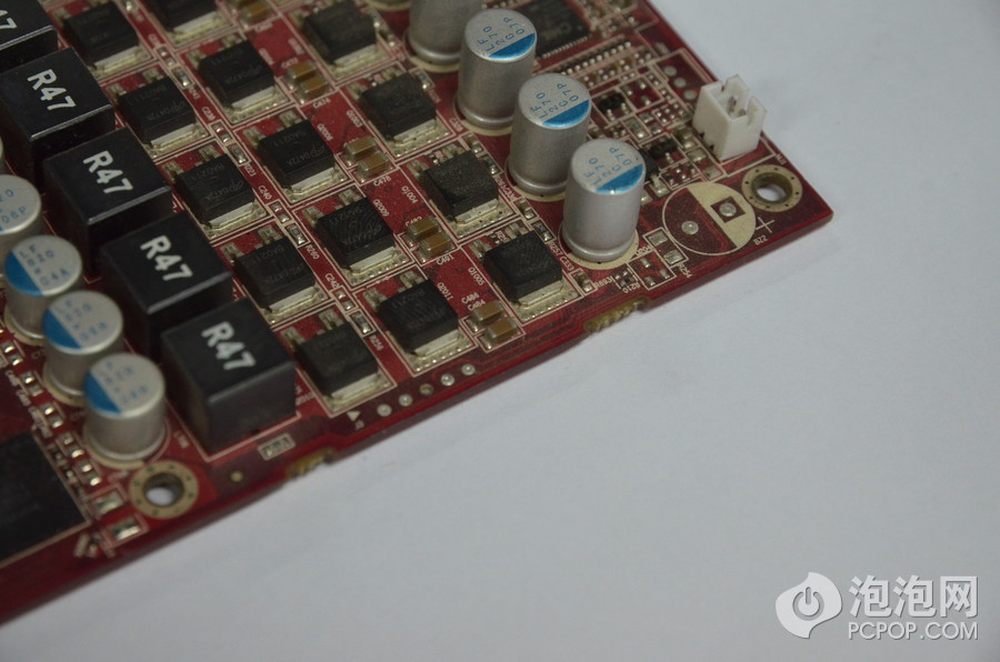

上面好多贴片电容，由于没有测量工具，也不知道电容的阻值是多少，就死马当活马医吧。
7/15

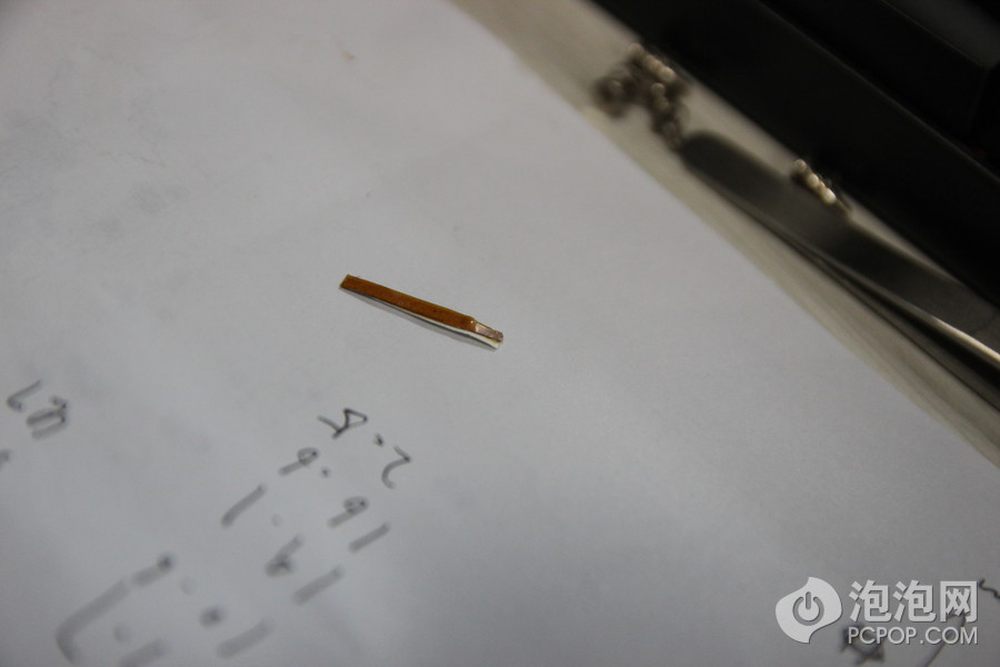

这个长条的小铜片是用来“修复”焊盘的。
8/15

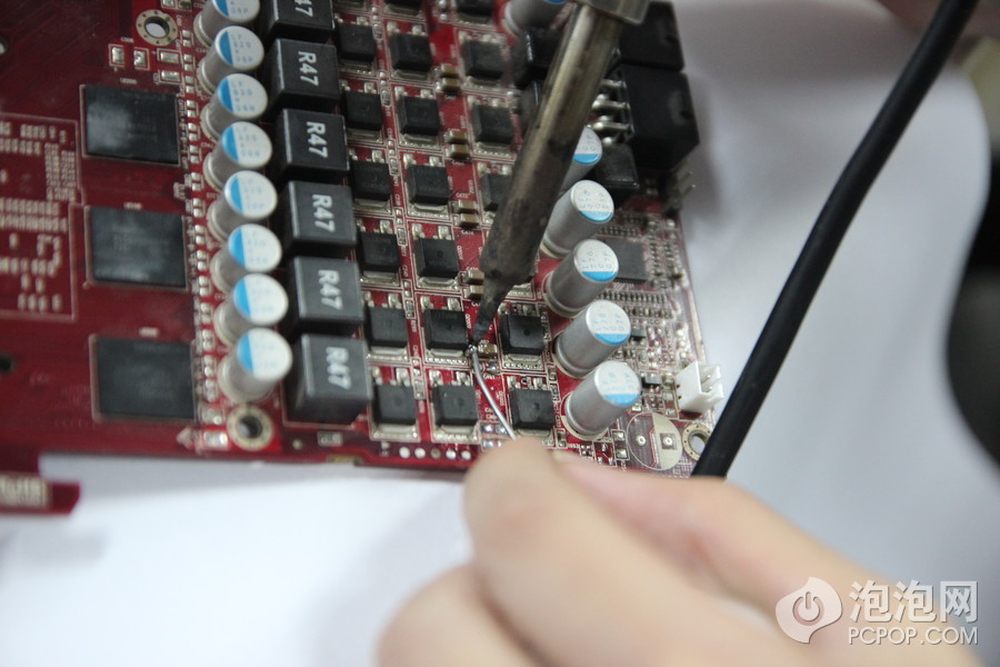

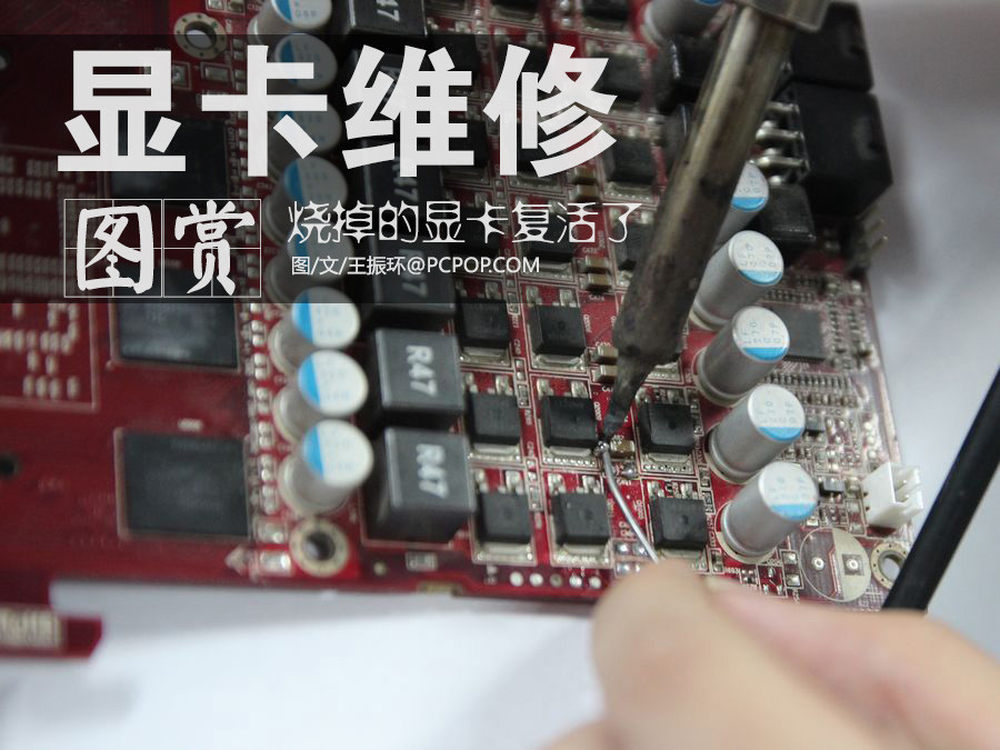

从废旧的显卡上拆解电容，先用焊锡将电容熔化，然后用镊子取下来。
9/15

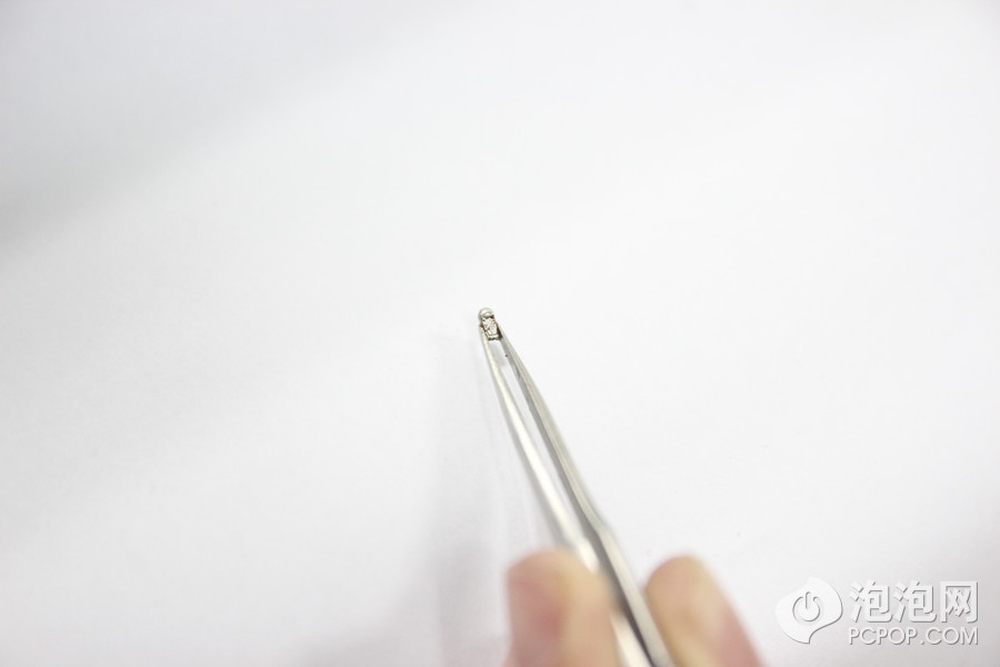

拆解下来的小电容。
10/15

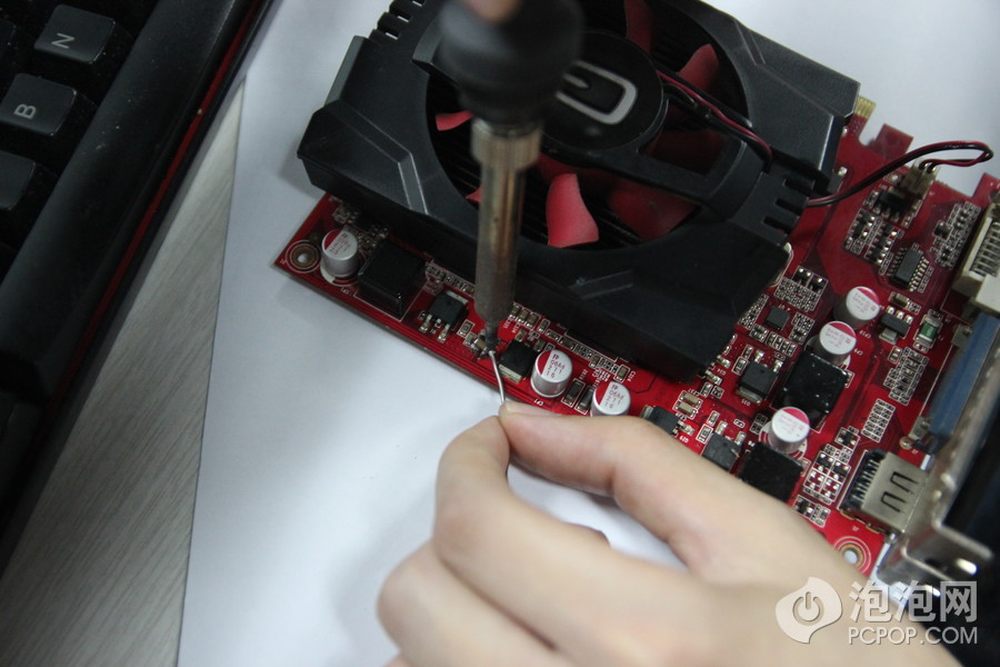

把拆下来的小电容焊接到显卡上，由于显卡的焊盘烧毁，所以焊接非常的费劲。
11/15
由于焊盘烧毁的原因只能勉强把两颗小电容焊接上去，至于焊接的效果以及美观问题就不要考虑了。
12/15

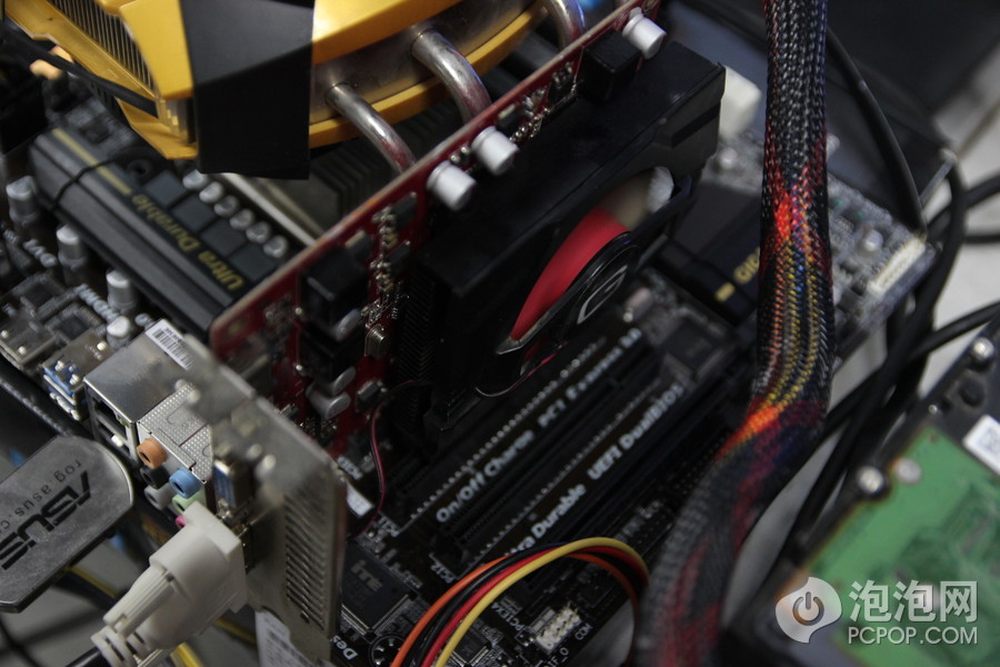

显卡上机风扇正常运转，看来显卡有望复活。
13/15

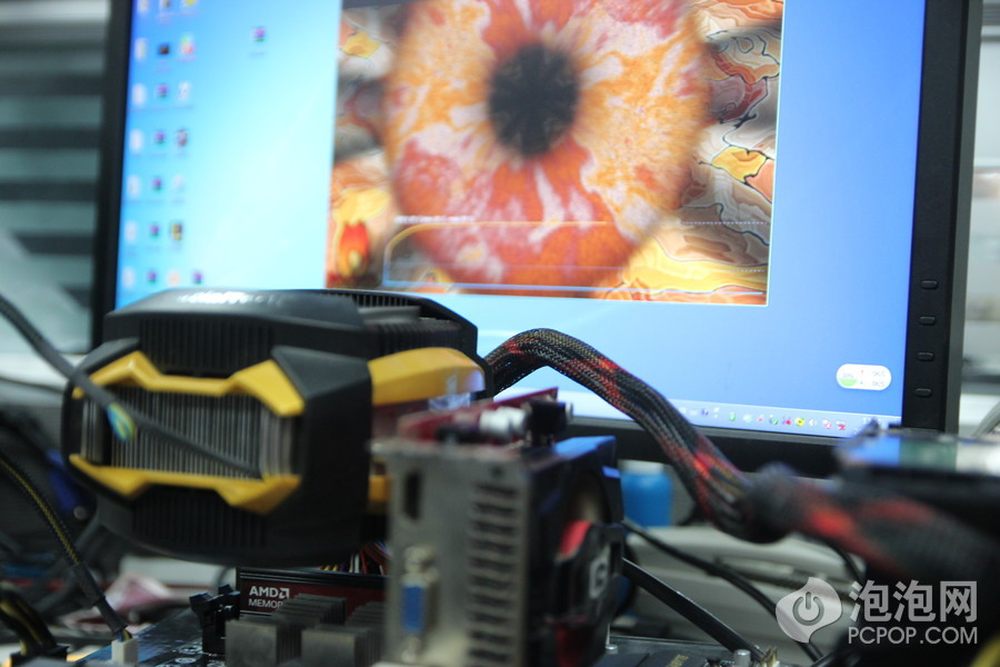

显示器也能正常显示，看来此次的维修成功了。
14/15
显卡的参数内部截图。
15/15

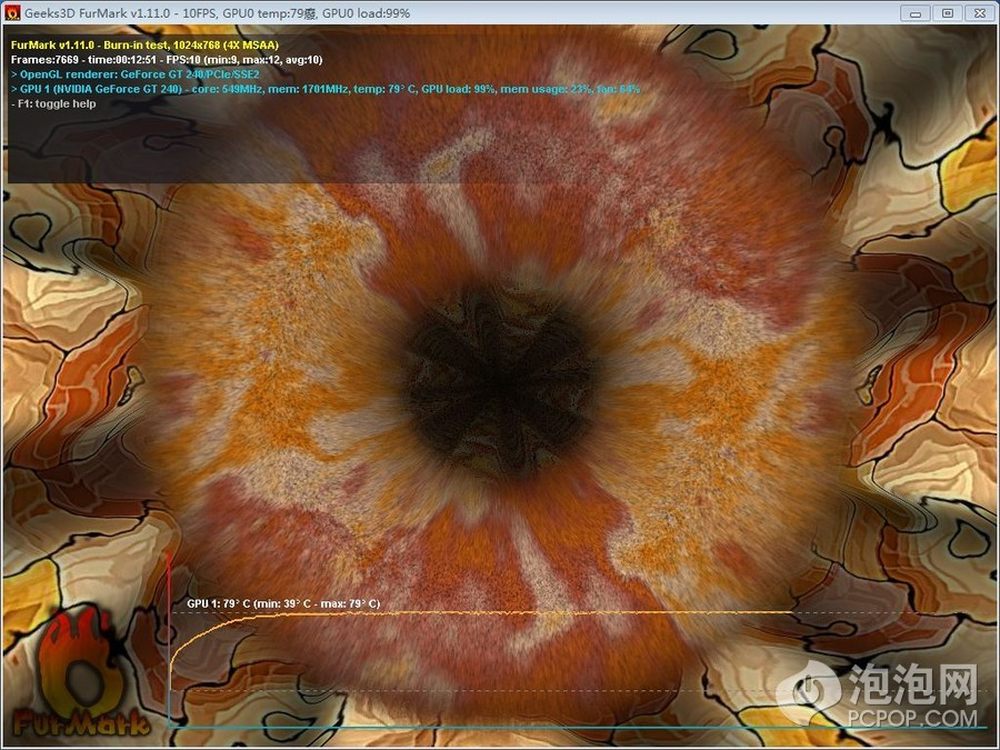

在进行了一段时间的满载测试之后，显卡没有出现花屏或者死机的现象，总的来说此次维修还算成功。
