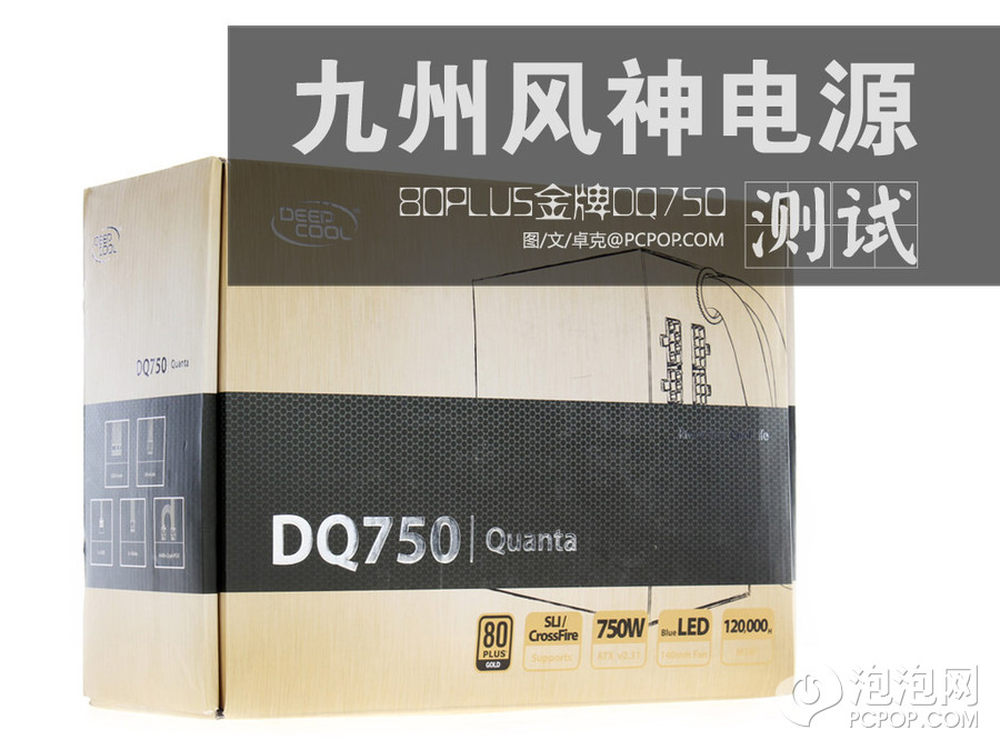

散热器专家做电源 九州风神DQ750测试
1/23
九州风神的散热器在Tomshardware编辑心中都有一号，也就说明设计水准不俗，但相信很多人对九州风神的电源印象不深，这当然可以理解，因为他们在2013年才开始进入这个领域，而且订单大部分来自海外市场，今天我们拿到的是九州风神量子电源DQ750，“D”代表Deep Cool（九州风神），“Q”代表Quanta（量子）。一起来看看。
2/23
包装盒上有供电接头的数量，750瓦电源提供4个PCIE 6 2供电，也就是两张最高端显卡。在包装上印明供电接口数量是很实用的，至于线材长度的标注个人认为无所谓。
3/23

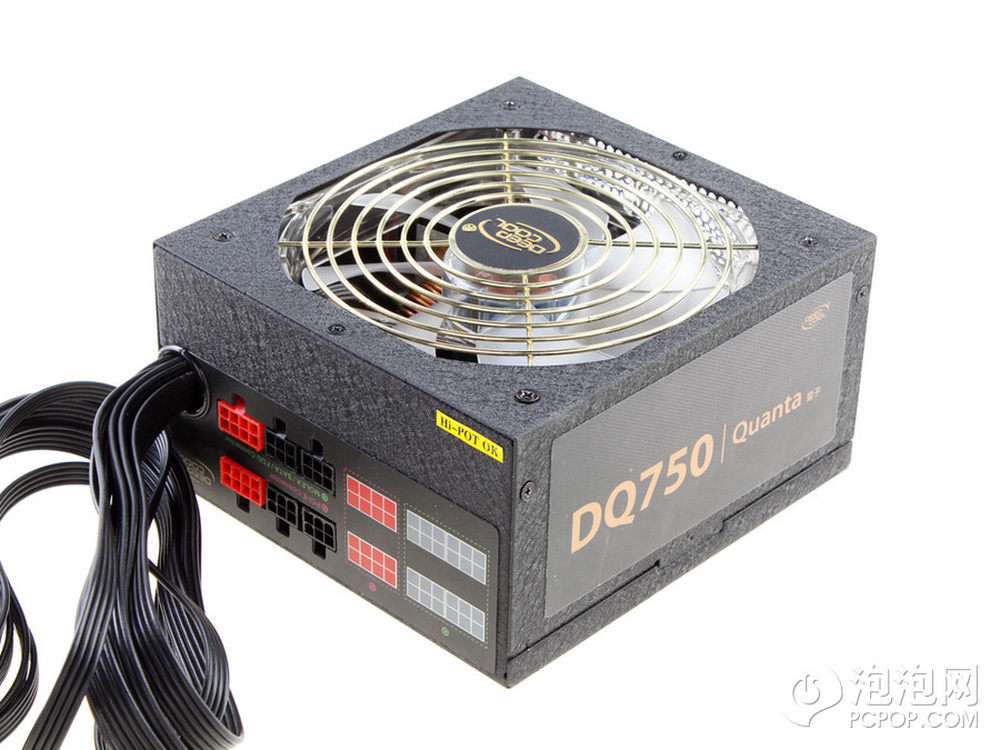

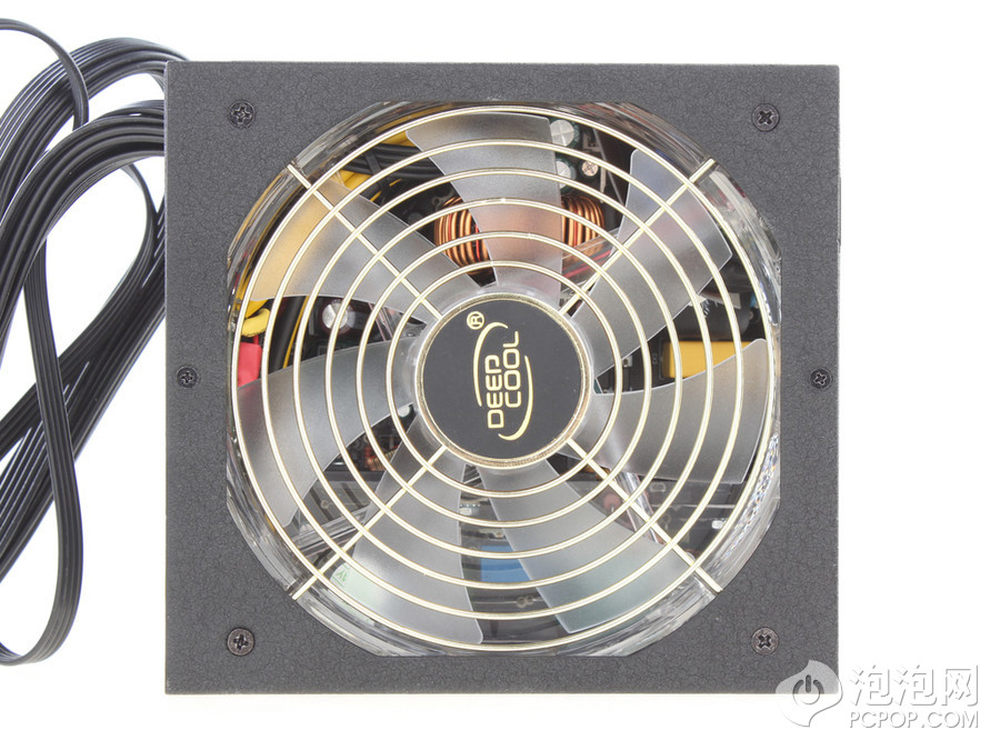

采用14cm直径风扇散热，风扇带有蓝色LED灯，工作起来比较好看。外壳烤皱纹漆，半模组线材，而且原生线材全部采用扁线，
4/23

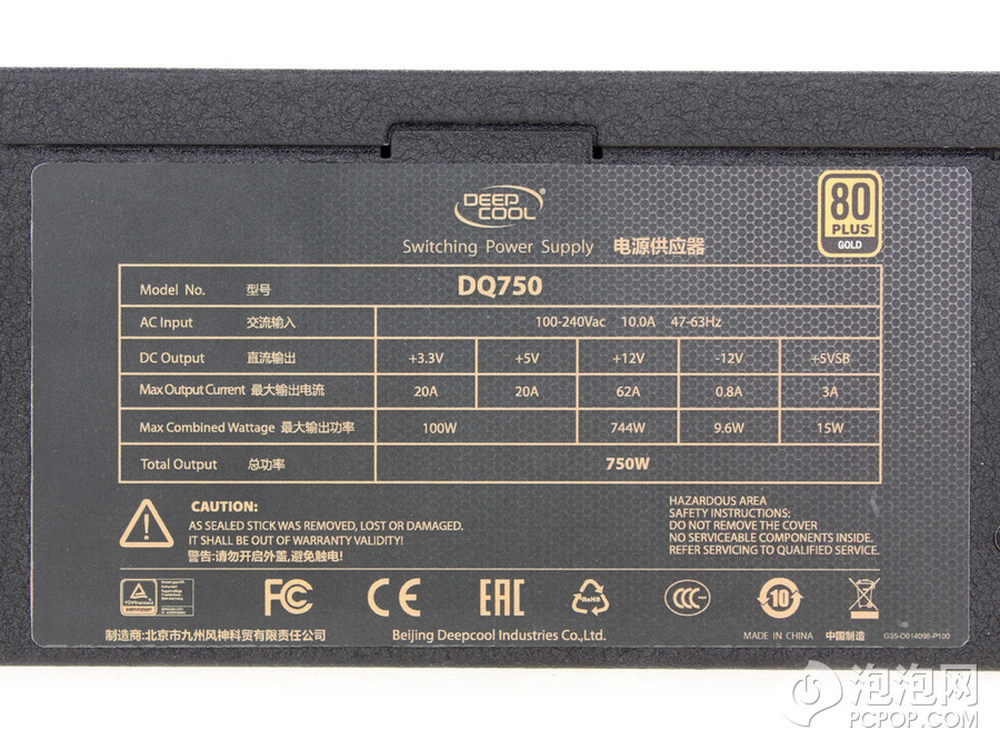

参数标签中看到12V输出能力达到744瓦，额定功率750的电源有这样高比例的12V输出还是很不错的。电源的5Vsb输出也有3A，给手机平板充电也足够用，此外还有CE和FCC等安规认证，比较稳妥。总的来说参数标签很规范。
5/23
噪音测试中风扇表现的不错，在满载下耳朵距离风扇15cm才能听到风声，半载和轻载下几乎距离10cm以上几乎听不到声音。
6/23

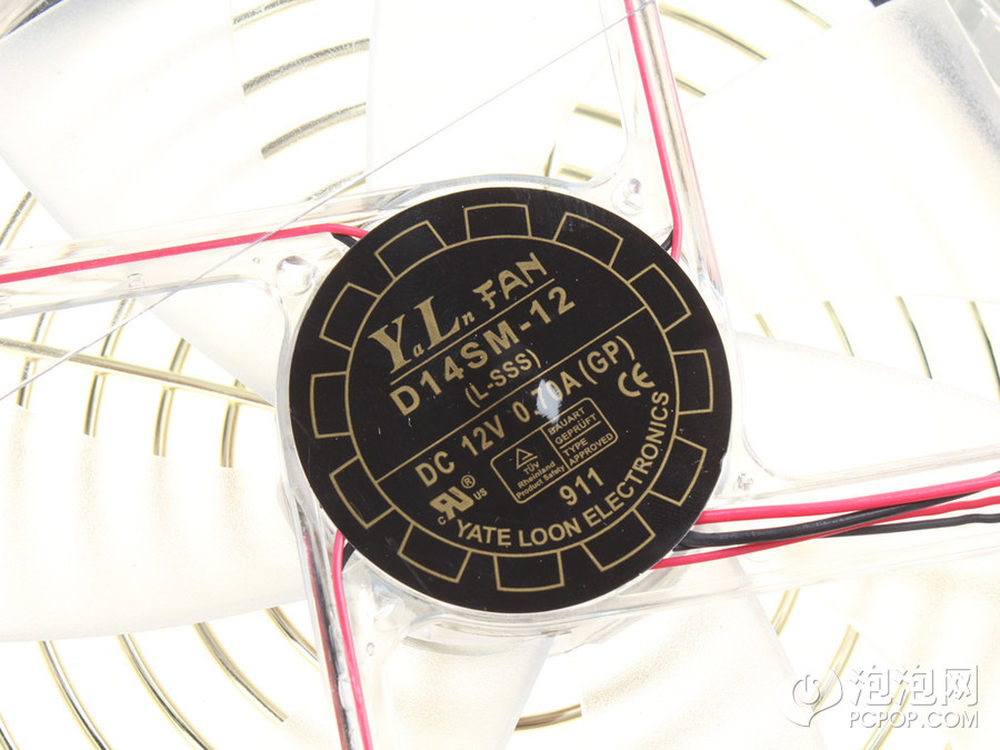

风扇来自悦伦，油封轴承风扇，直径14cm，最大工作电源0.7A，实际测试中噪音控制很不错，风扇从未满载旋转过。
7/23

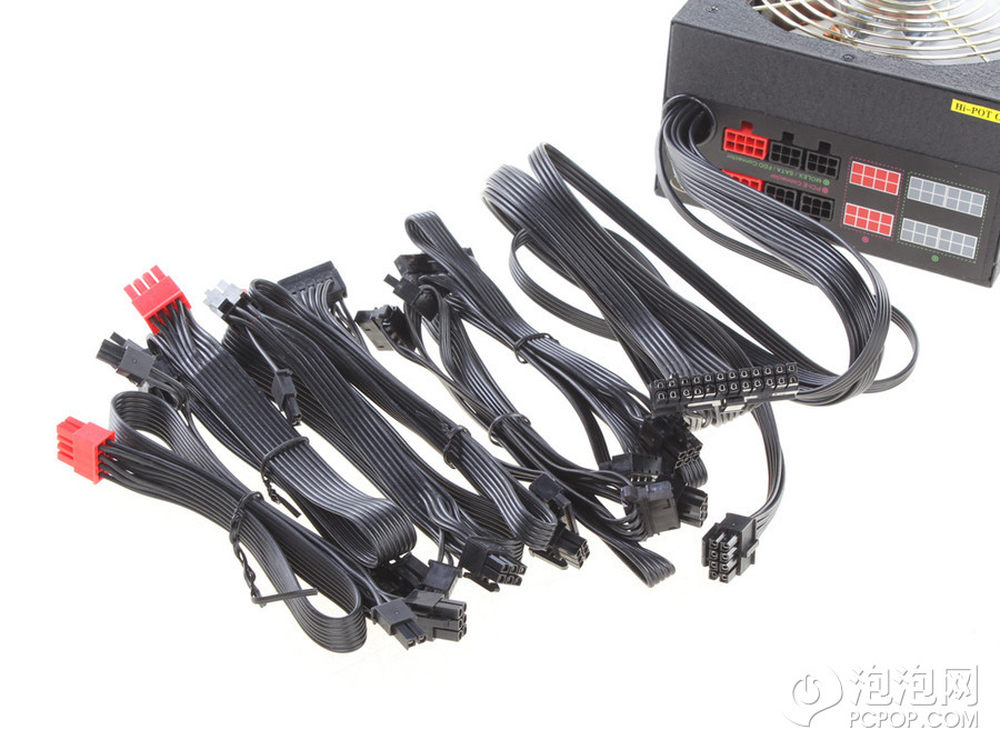

主板24pin接口52cm长，CPU接口60cm长，显卡PCIE一共4个，2个45cm，2个60cm长，5个SATA口，4个PATA口。而且所有线材均采用了黑色扁线，走背线时占用的空间少，机箱内配色也统一一些。
8/23

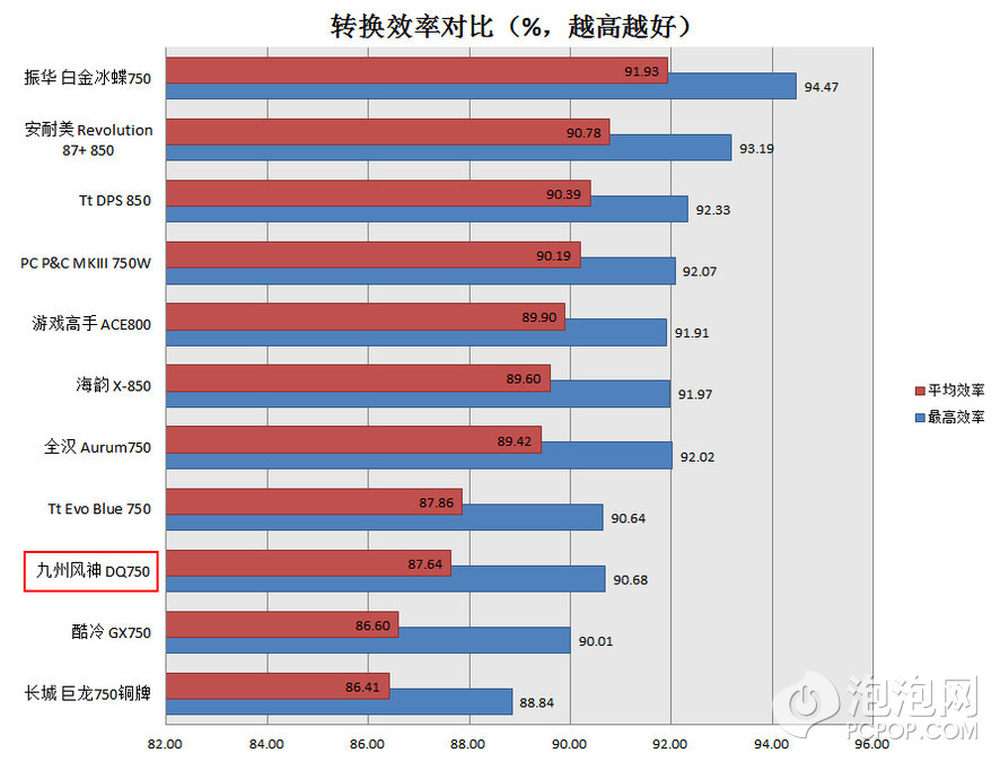

转换效率如果用80PLUS金牌规格去卡的话，低负载下直到300瓦，效率才第一次上到90%%以上，150瓦时的效率为86.96%%。可以看到 Tt 的Evo Blue这款80PLUS金牌也是同样表现，究其原因还在于他们一个娘胎生的。
9/23

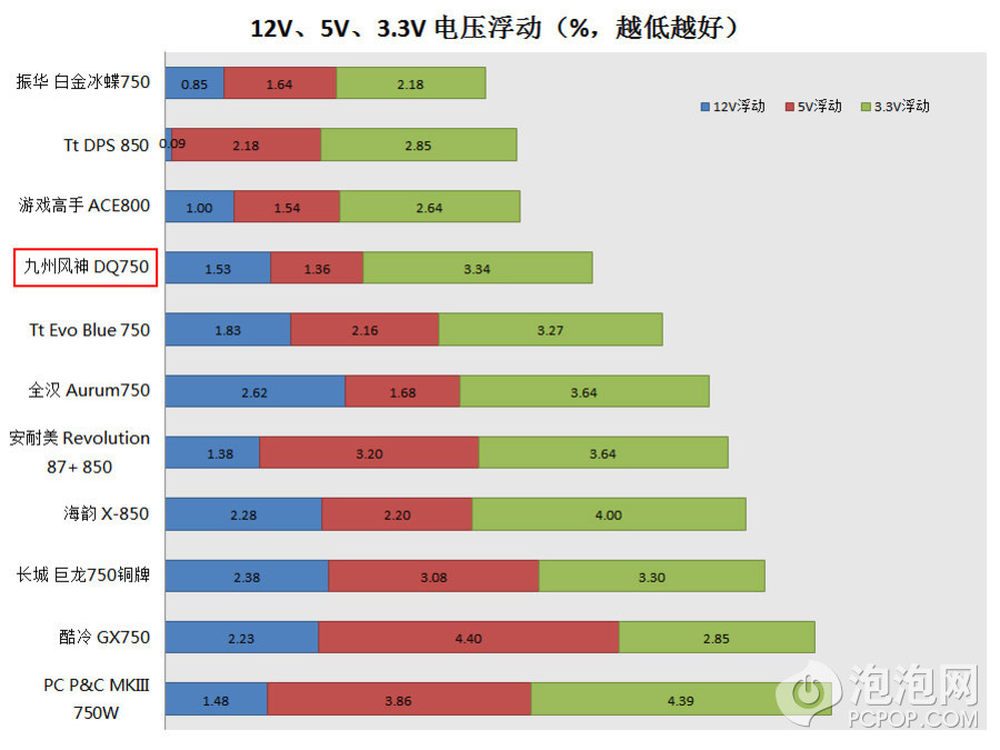

静态负载下电压浮动值表现较好。
10/23

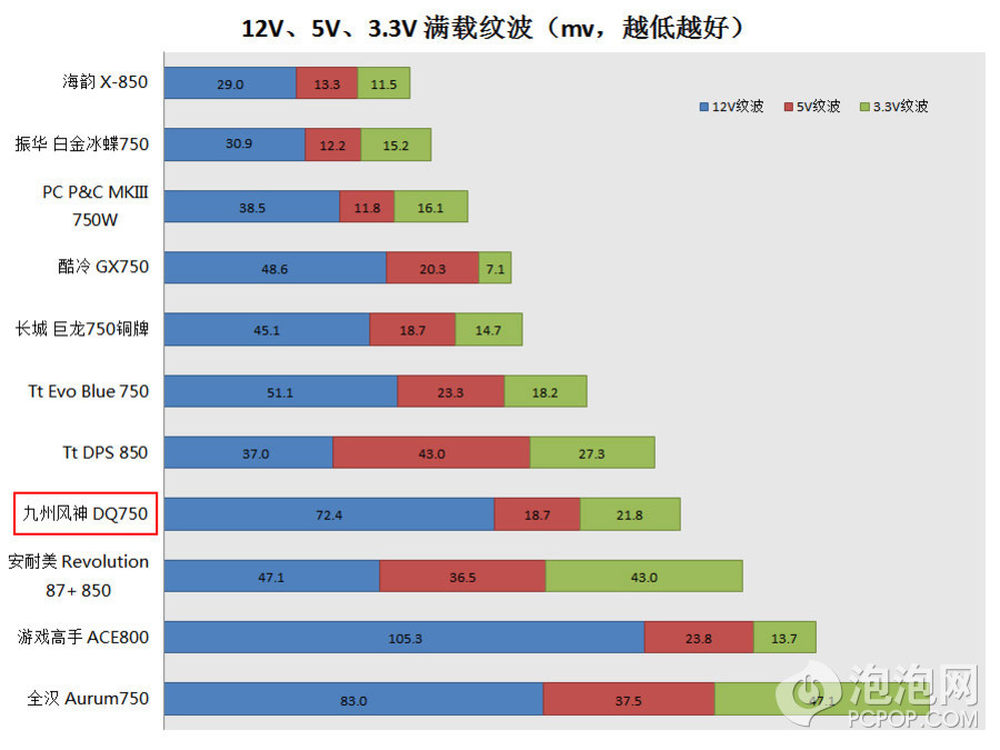

满载下纹波表现排名
11/23

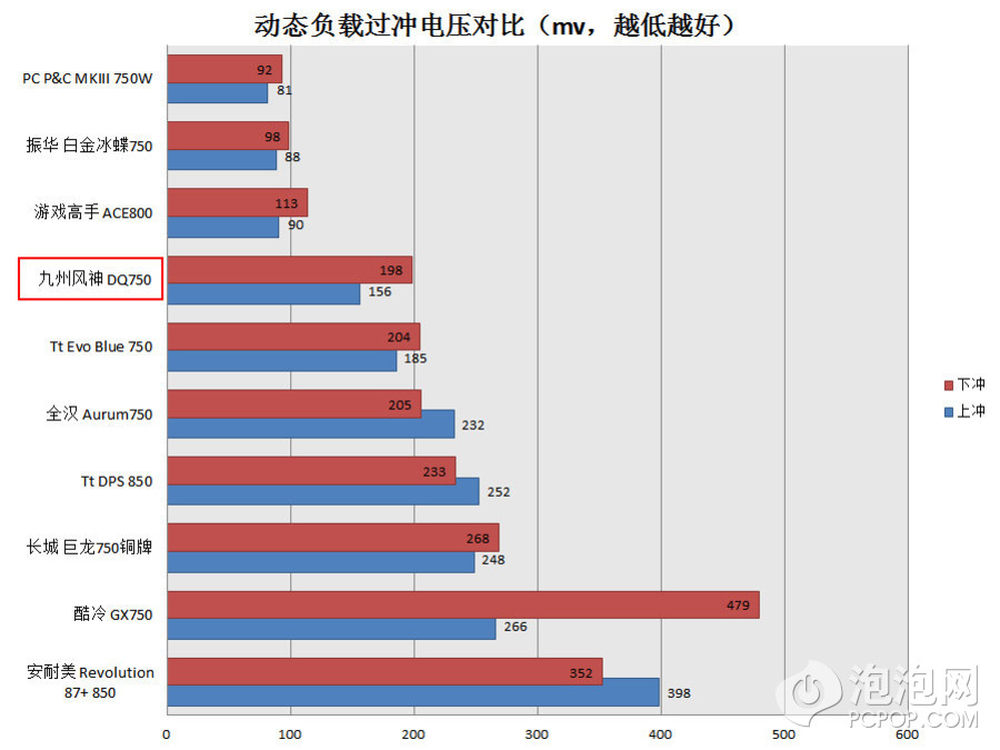

动态负载下过冲电压不是很高，但是测试中电源啸叫非常明显，从200Hz开始就很明显，1200Hz时声音最大，这种啸叫一直持续到10000Hz，虽然动态负载下几乎每个电源都会叫，但如此宽的频段，这么明显的还是不多见。
12/23

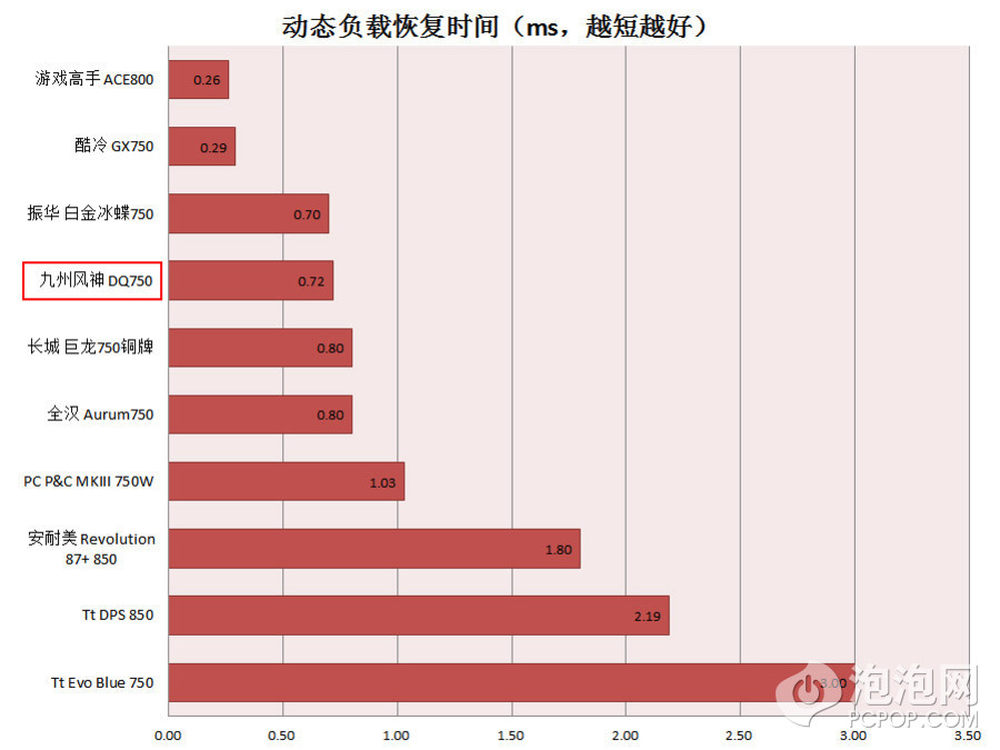

动态负载电压恢复时间比较快。
13/23

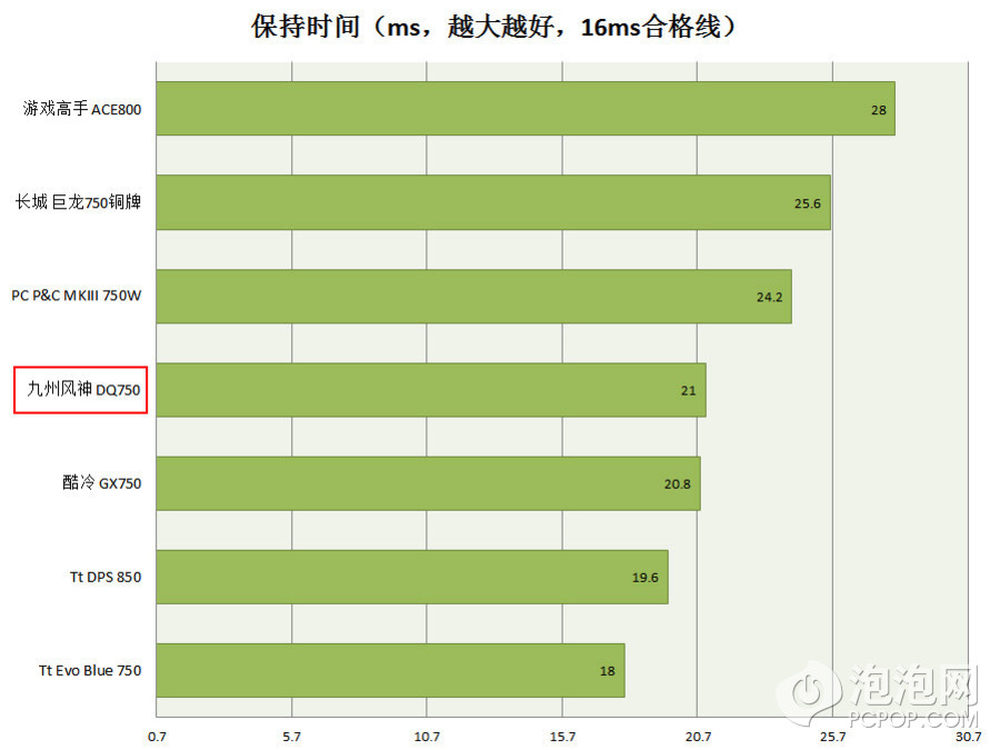

保持时间达到了16ms以上，说明主电容容量足够。
14/23

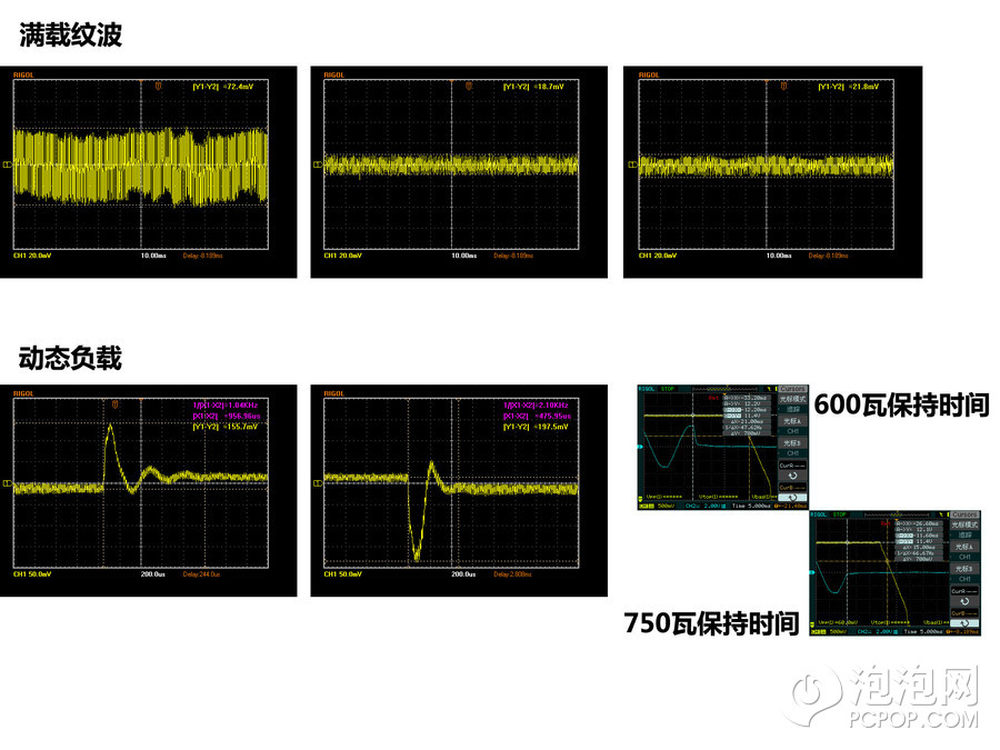

这里列出了测试中的示波器截图，感兴趣的玩家可以参考前面的测试结果映证。
15/23

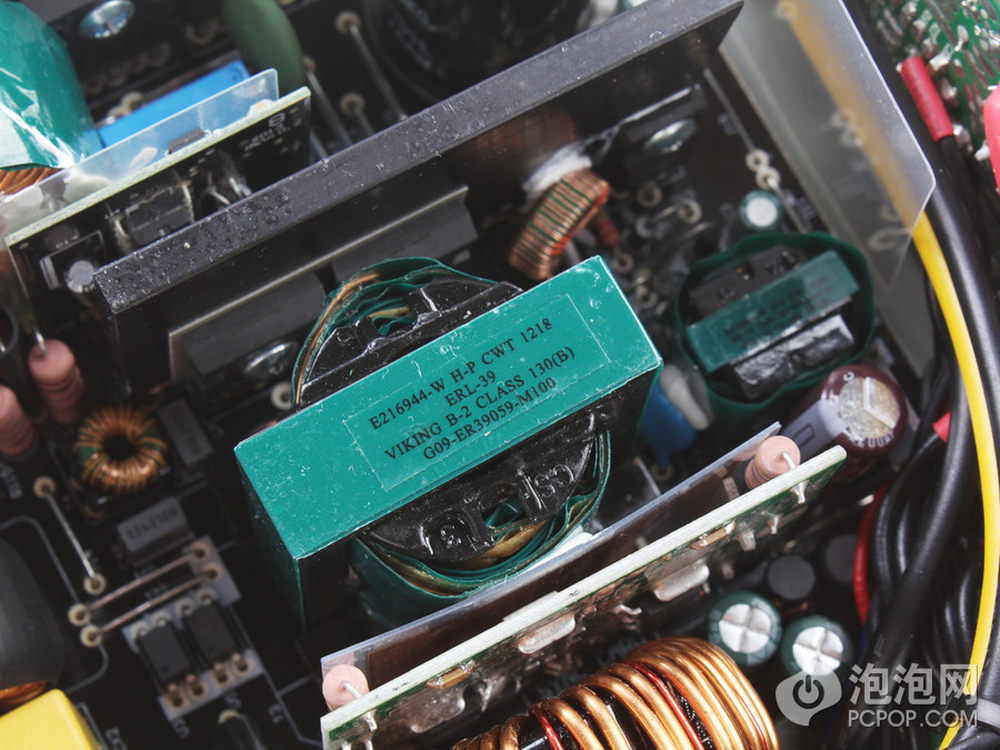

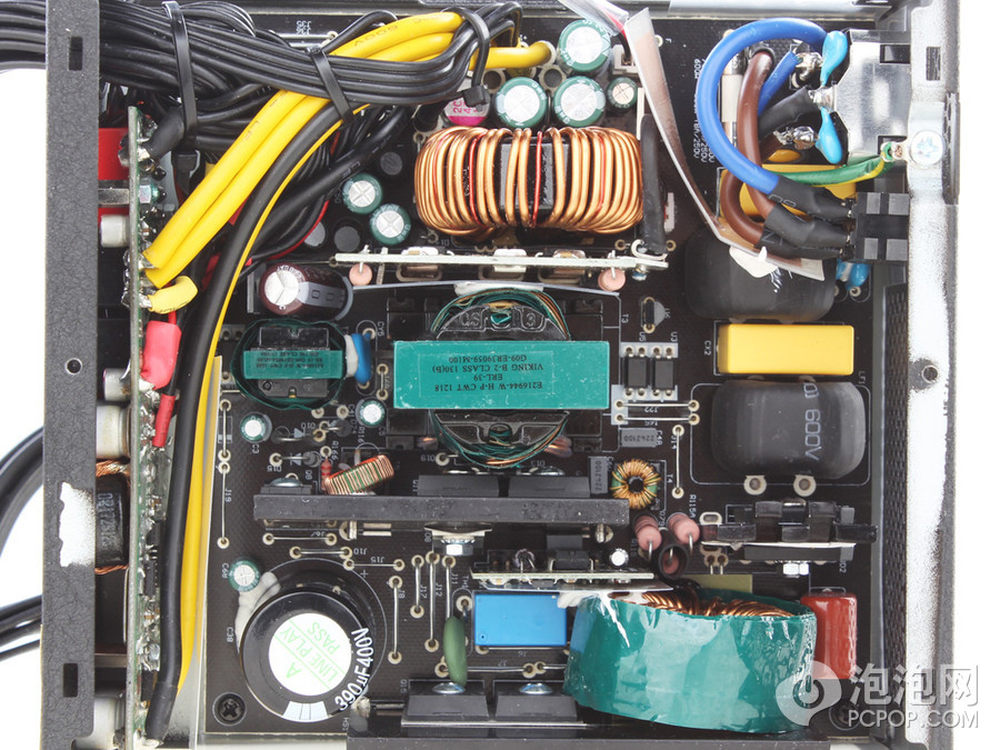

这款电源采用了乔威的PUQ改进版PUQ-G，面向80PLUS金牌认证的型号，单面PCB布线，采用CN6802控制的主动式PFC，双管正激，二次侧同步整流，成本可以控制很低，并不和其他80PLUS金牌有性能之争。
16/23

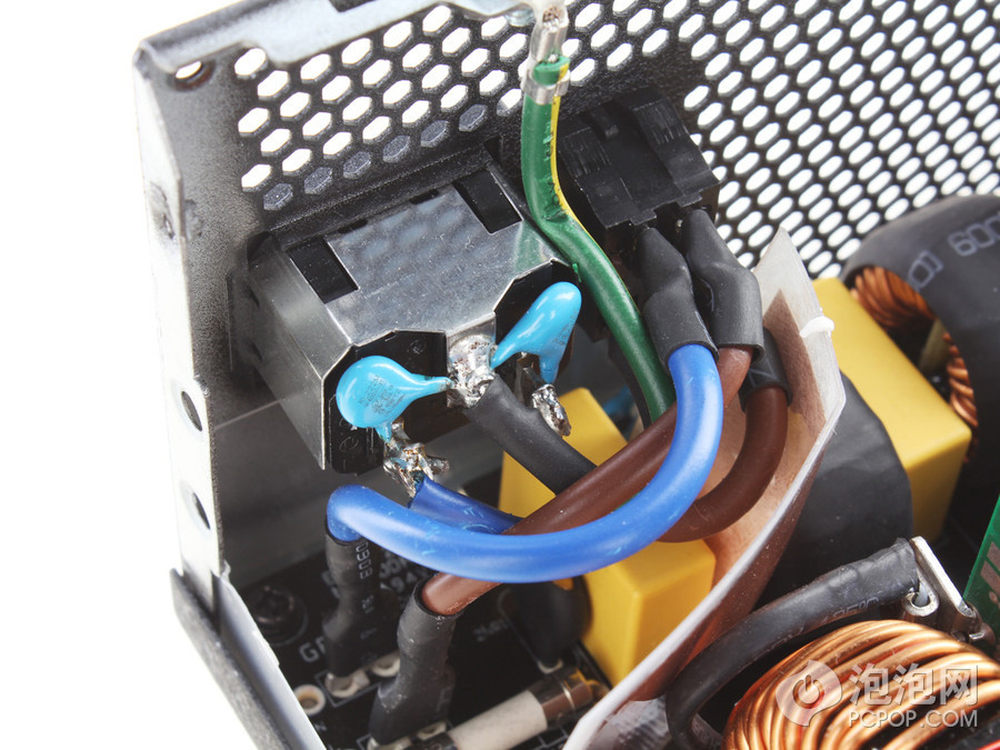

EMI滤波上提供了2个X电容，两对儿Y电容，两个共膜电感，一个MOV，一个保险管做输入侧的过流保护。是一个很完整的滤波设计，为过安规提供保证。
17/23
电脑内部用的散热片没有分叉，只是普通片状铝板，而且二次侧反而省略了一张散热片，一个子PCB负责输出12V。
18/23

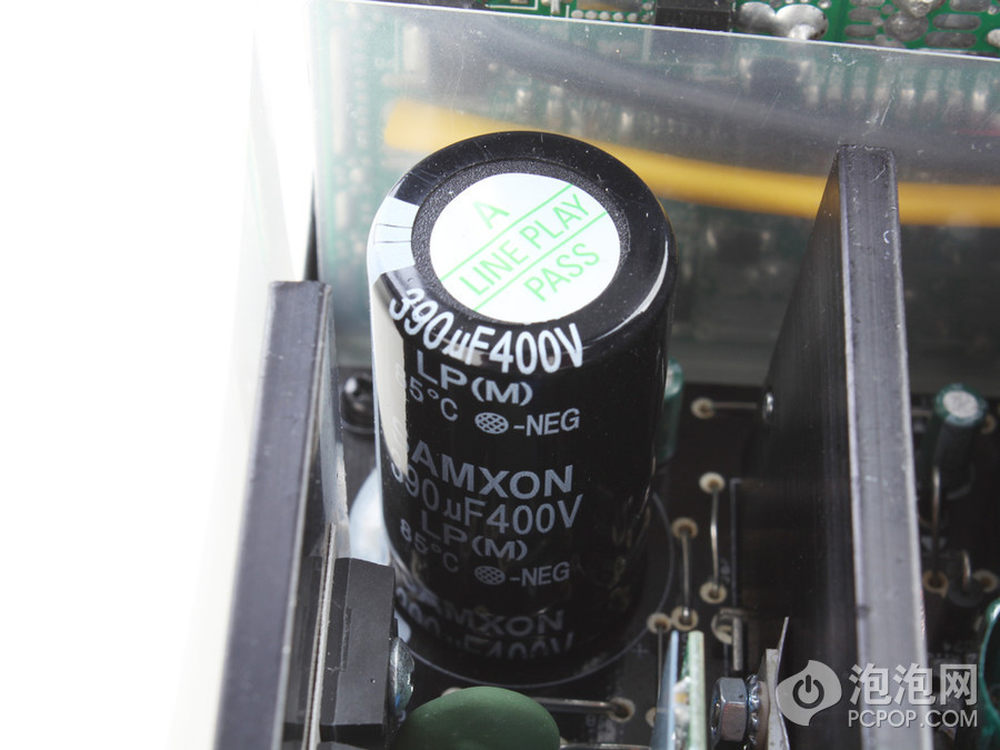

主电容来自台系一线，SAMXON，390uF，400V耐压、85摄氏度耐温的产品。
19/23
一次侧的整流桥型号一侧贴在散热片上看不到，主动式PFC用了两枚G20N50C并联，750瓦用了两枚20A的MOS还是比较实在的。二次侧的同步整流采用4枚IPD031N06L，两上两下，耐压60V，通态电阻3.1毫欧，可以传输100A电流，功率余量足够大。
20/23

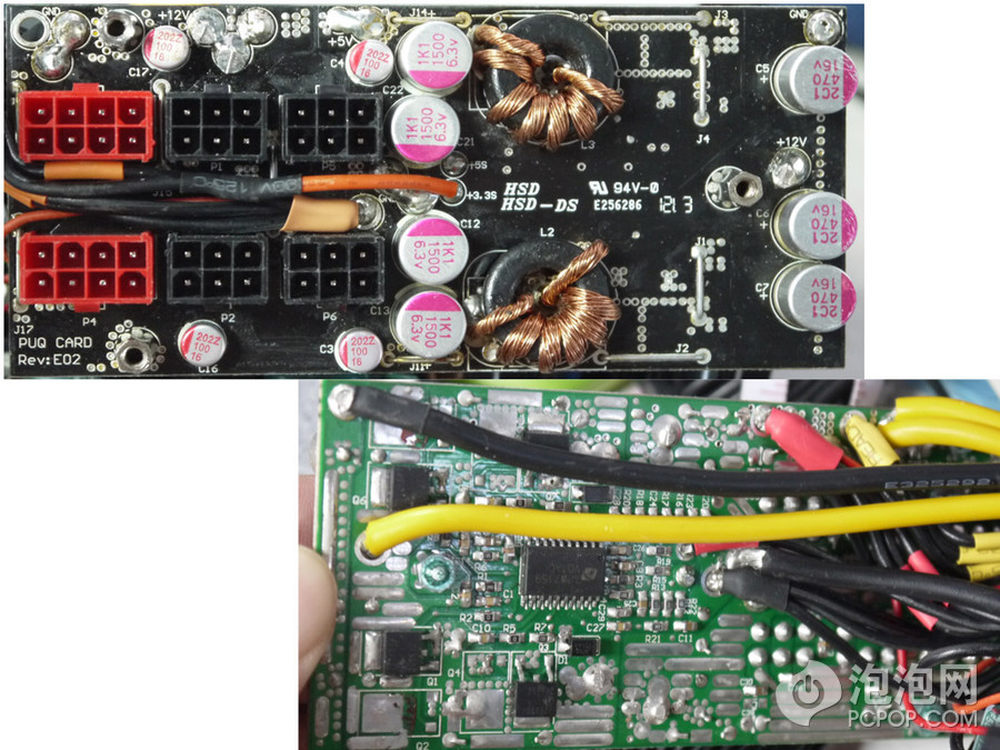

电源内部为了节省空间，3.3V和5V都做在了模组化输出接口板子上，甚至连控制器APW7159也做到了上面，但这样做需要把所有12V输出通过线导入子PCB上，线材拥挤不可避免。子PCB上的电容来自松木。
21/23

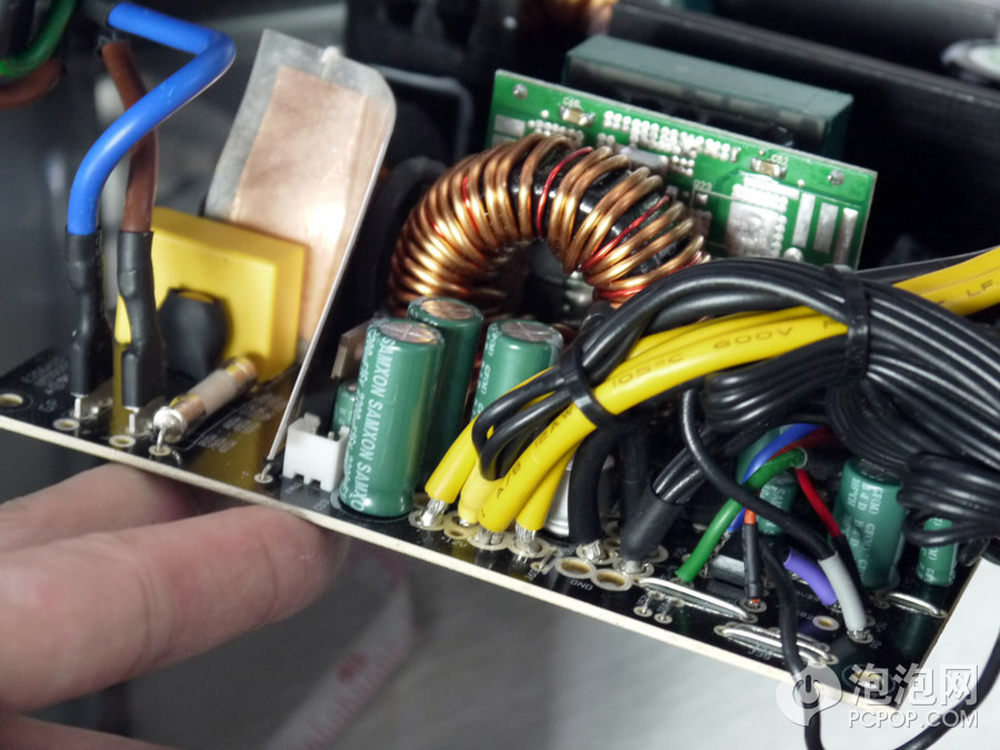

二次侧输出滤波电容和一次侧一样，同时还加了一颗470uF的固态电容。12V线材根部没有套热缩管，不过临近可能发现短路的都保护到了，所以12V不加问题也不大。线材根部也都箍了金属环，增加抗牵拉性。
22/23

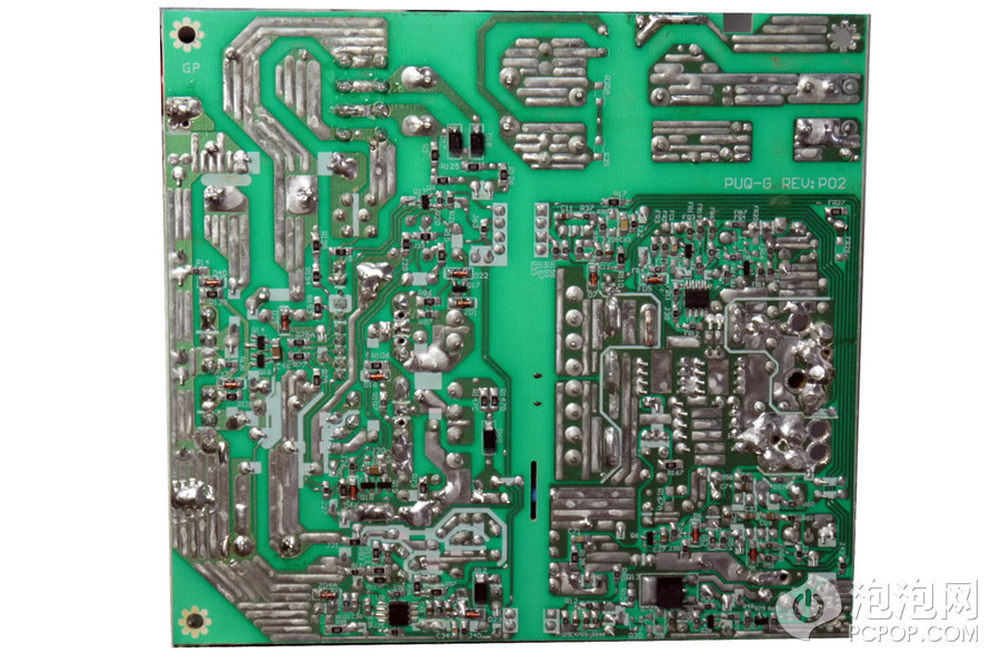

电源PCB做工除了一些手工补锡痕迹外其他部分还是比较工整的，毕竟乔威代工的水准还是业内认可度很高的。
23/23
九州风神第一款高端电源规格上还算中规中矩，受这系产品冲击更大的也许是海外的电源品牌，虽然产品还未国内上市，但是真正买到的价格据说很有竞争力，准备组双卡挖矿的同志们可以考虑了。
