399元80PLUS铜牌！先马省电王铜效700
1/25
先马省电王铜效700瓦，京东购买链接，399元，-----------------------------------------------------------------------------------------------------------
先马在今年4月初曾召开新品发布会，其中省电王铜效700就是一个重要产品，通过80PLUS铜牌的认证，并且采用了LLC谐振的方案，一般来说只有80PLUS金牌以上的电源才会用LLC，这样来看，先马已经渐渐摸透了最早Forza白金牌的构架，可以通过简化来实现成本更便宜的80PLUS铜牌。省电王是先马主打性价比的系列，Forza是先马最顶级的系列，今天我们来看看集合了高低两个系列基因的省电王铜效700如何。
2/25
先马省电王铜效700瓦，京东购买链接，399元，-----------------------------------------------------------------------------------------------------------
我们评价一个带80PLUS Logo的电源是否合格，首先要看输入电压范围，省电王铜效700的输入电压值最低从100V起，这一关算是通过了。电源包装用绿色也体现了省电的颜色特征，包装上的型号是贴纸贴上去的，所以省电王铜效系列应该还有其他功率低的型号。在80PLUS官网上查，已经出现BTX-700-2这个型号。顺带提一个亮点：先马2011年时就已经认证了一款400瓦80PLUS白金牌电源，115V输入电压下最高有93%%的效率，真是令人乍舌。
3/25
先马省电王铜效700瓦，京东购买链接，399元，-----------------------------------------------------------------------------------------------------------

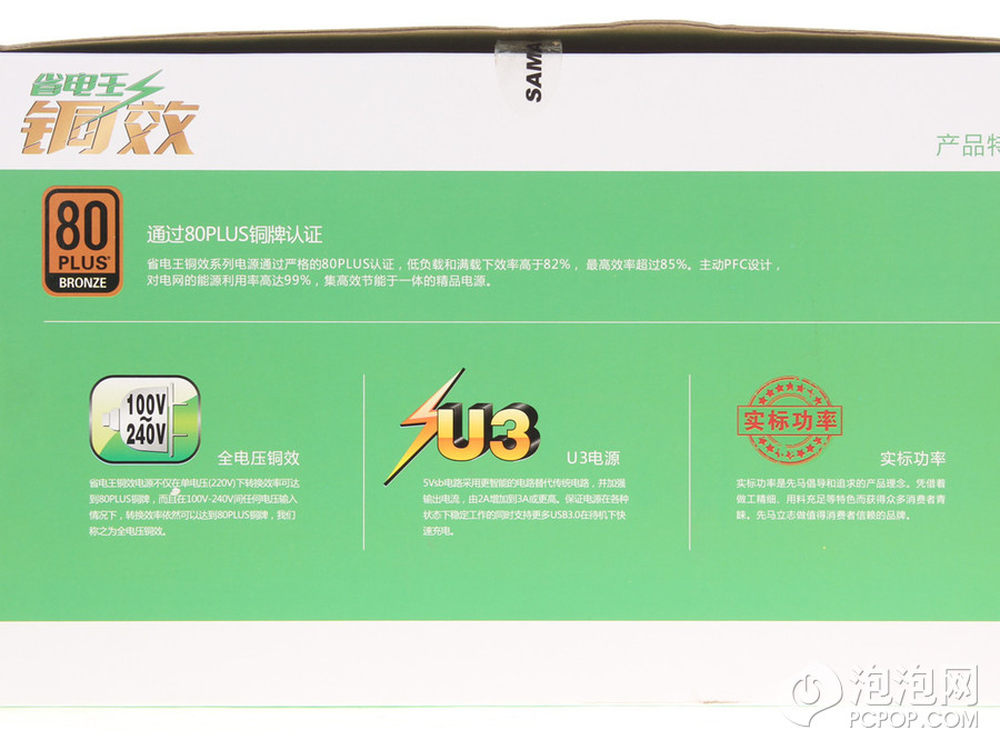

包装的一侧贴着电源的特点，高转换效率我们一会儿来验证，LLC拓扑刚刚说过，经常在80PLUS金牌电源中见到，只有个别厂家自己有成熟方案才会往下做到80PLUS铜牌甚至白牌，成本也能控制得很好。U3电源指的是电源的待机5V输出达到了3A，这样不论开关机，都可以同时给多个手机、平板充电。
4/25
先马省电王铜效700瓦，京东购买链接，399元，-----------------------------------------------------------------------------------------------------------

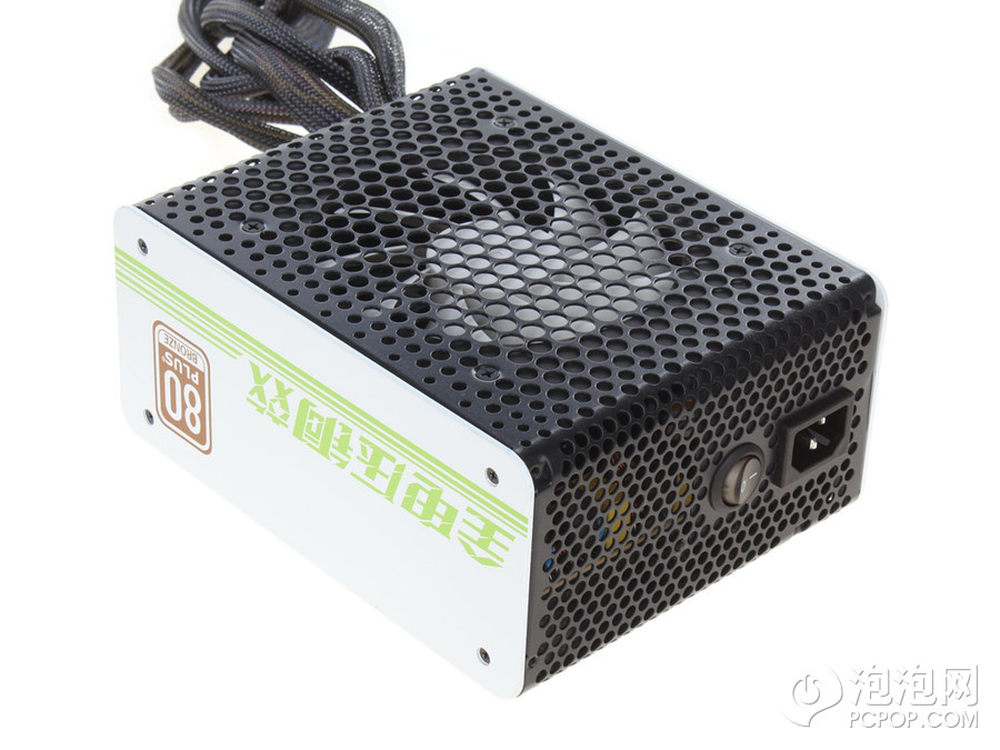

电源的外壳采用了和Forza系列一样的设计，这个U型的设计当年受到不少玩家的称赞，现在看效果也非常好，至今还没有仿冒的设计出来。不过外壳上的80PLUS铜牌Logo有些煞风景。外壳钢板达到2.2mm，基本是能见到的最厚的电源外壳。
5/25
先马省电王铜效700瓦，京东购买链接，399元，-----------------------------------------------------------------------------------------------------------
电源的外壳采用了和Forza系列一样的设计，这个U型的设计当年受到不少玩家的称赞，现在看效果也非常好，至今还没有仿冒的设计出来。不过外壳上的80PLUS铜牌Logo有些煞风景。外壳钢板达到2.2mm，基本是能见到的最厚的电源外壳。
6/25
先马省电王铜效700瓦，京东购买链接，399元，-----------------------------------------------------------------------------------------------------------
电源背后的开关也依旧保留了Forza系列的设计风格。
7/25
先马省电王铜效700瓦，京东购买链接，399元，-----------------------------------------------------------------------------------------------------------

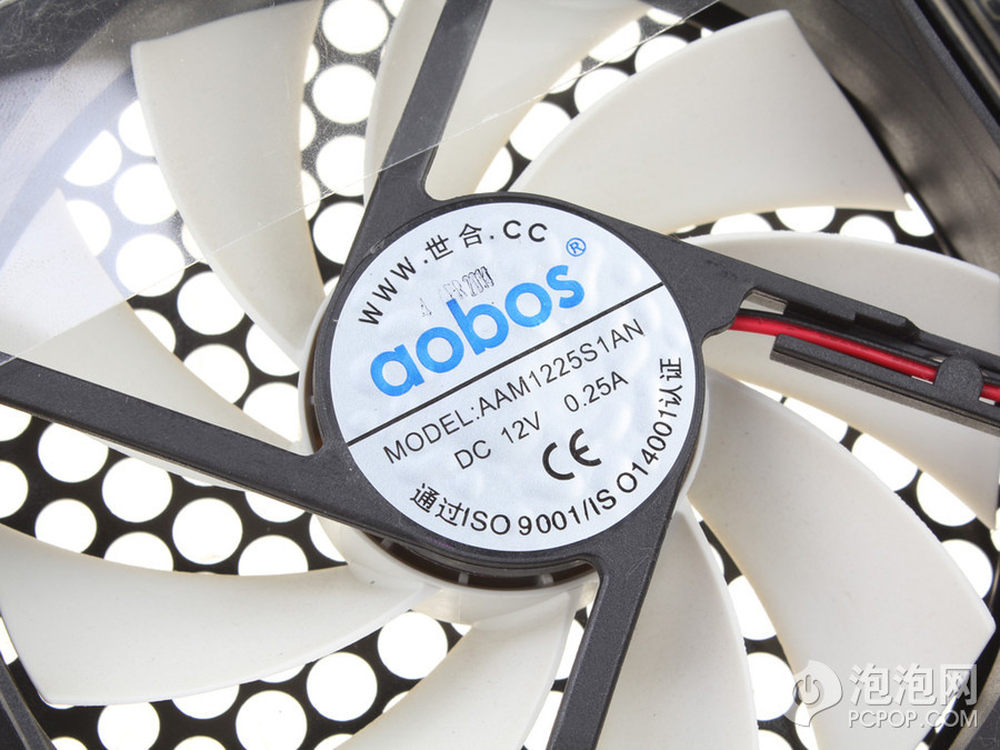

采用了世合AAM1225S1AN，工作电流0.25A，油封轴承。
8/25
先马省电王铜效700瓦，京东购买链接，399元，-----------------------------------------------------------------------------------------------------------

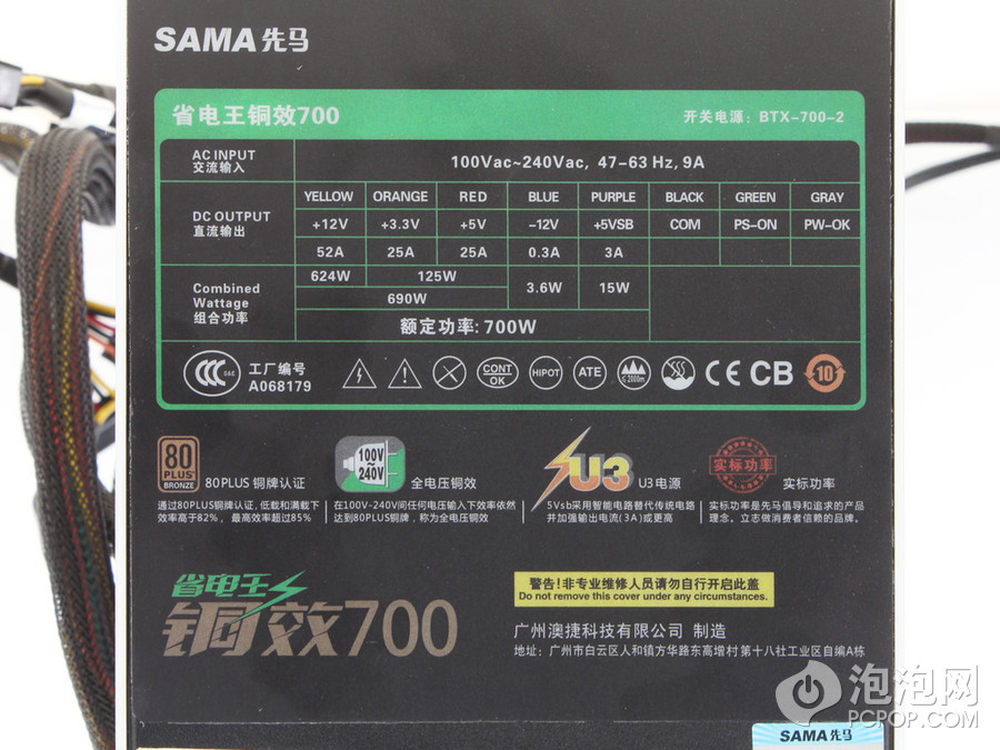

参数规格里看到电源的12V输出能力624瓦，比Intel EPS2.92电源规范中规定的12V最大输出能力672瓦还低48瓦，巧合的是这个数字和这个规范中规定的650瓦电源12V输出能力624瓦是一样的，3.3V和5V的最大联合输出125瓦，也比规范中650瓦的电源联合输出170瓦低，所以某种意义上看这是一个EPS2.92规范下的准650瓦电源。
9/25
先马省电王铜效700瓦，京东购买链接，399元，-----------------------------------------------------------------------------------------------------------
由于采用线材全部模组化设计，所以份量很沉。
10/25
先马省电王铜效700瓦，京东购买链接，399元，-----------------------------------------------------------------------------------------------------------

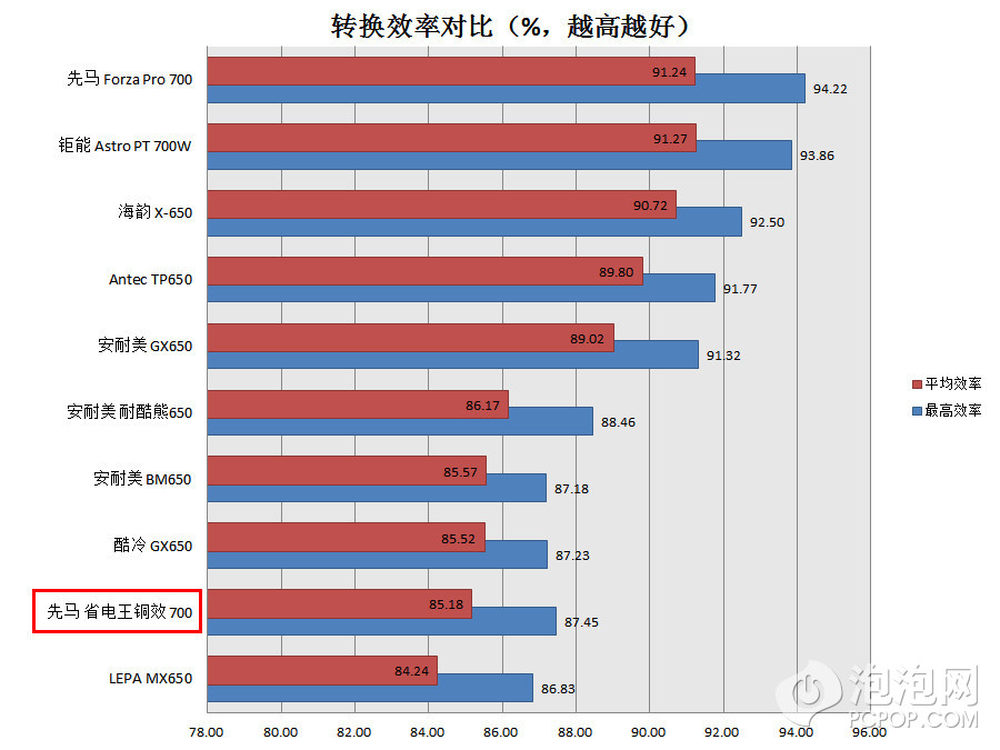

转换效率测试，和其他80PLUS铜牌电源在220V输入电压下的表现相当。
11/25
先马省电王铜效700瓦，京东购买链接，399元，-----------------------------------------------------------------------------------------------------------

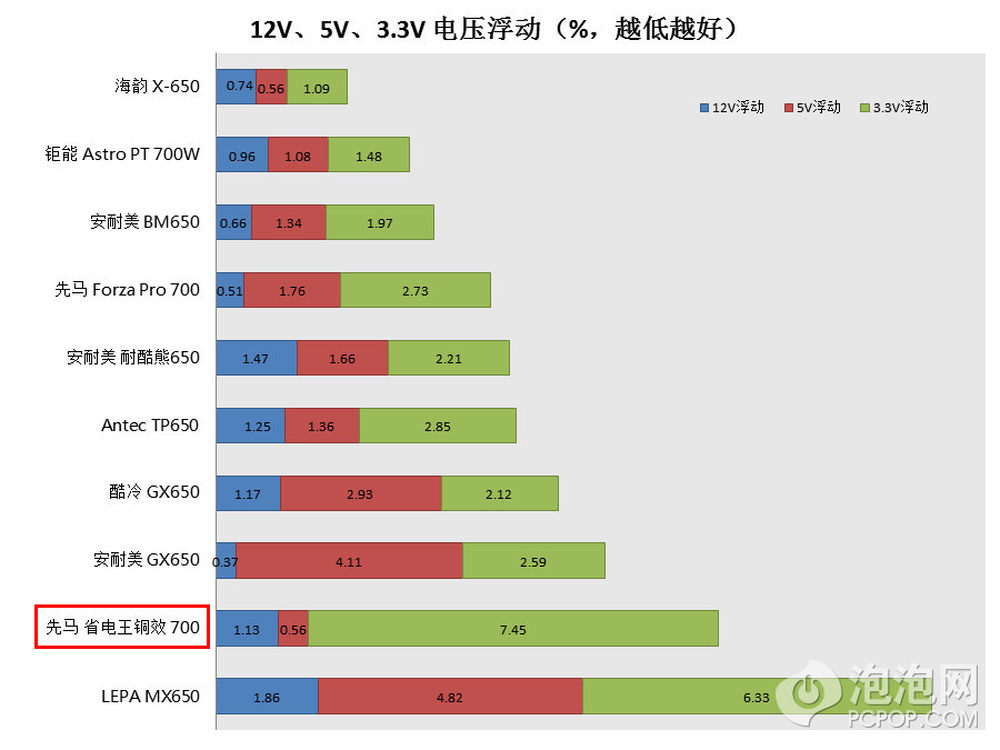

电压浮动值测试，3.3V的浮动比较大，不过仍然在范围内。
12/25
先马省电王铜效700瓦，京东购买链接，399元，-----------------------------------------------------------------------------------------------------------

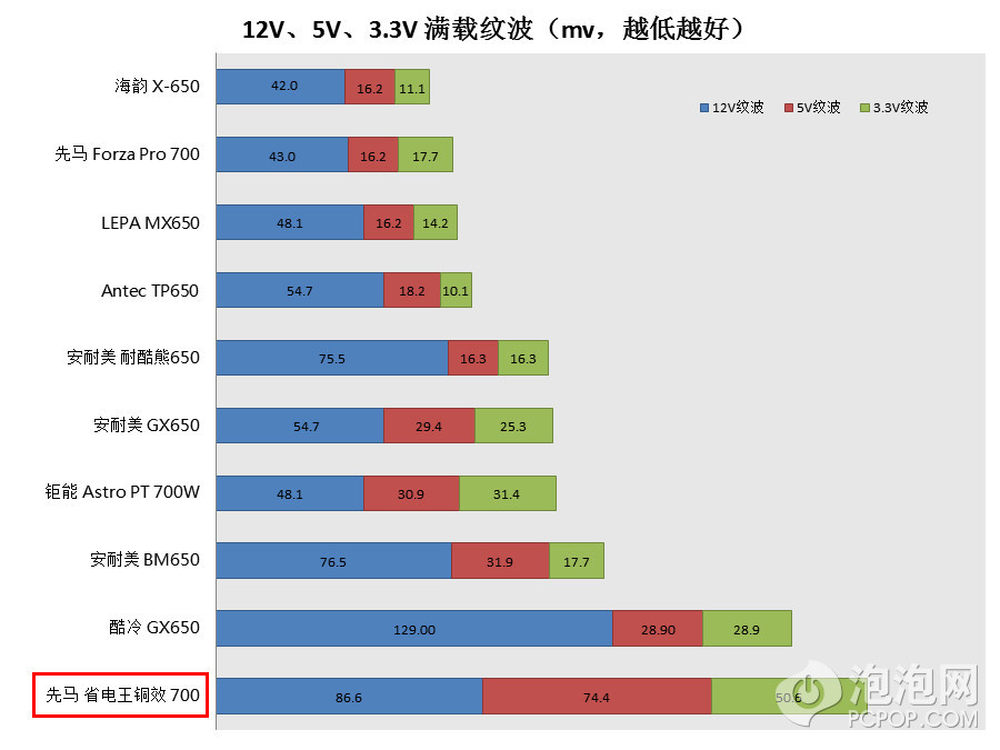

满载下纹波测试，3.3V和5V的纹波都比较大
13/25
先马省电王铜效700瓦，京东购买链接，399元，-----------------------------------------------------------------------------------------------------------

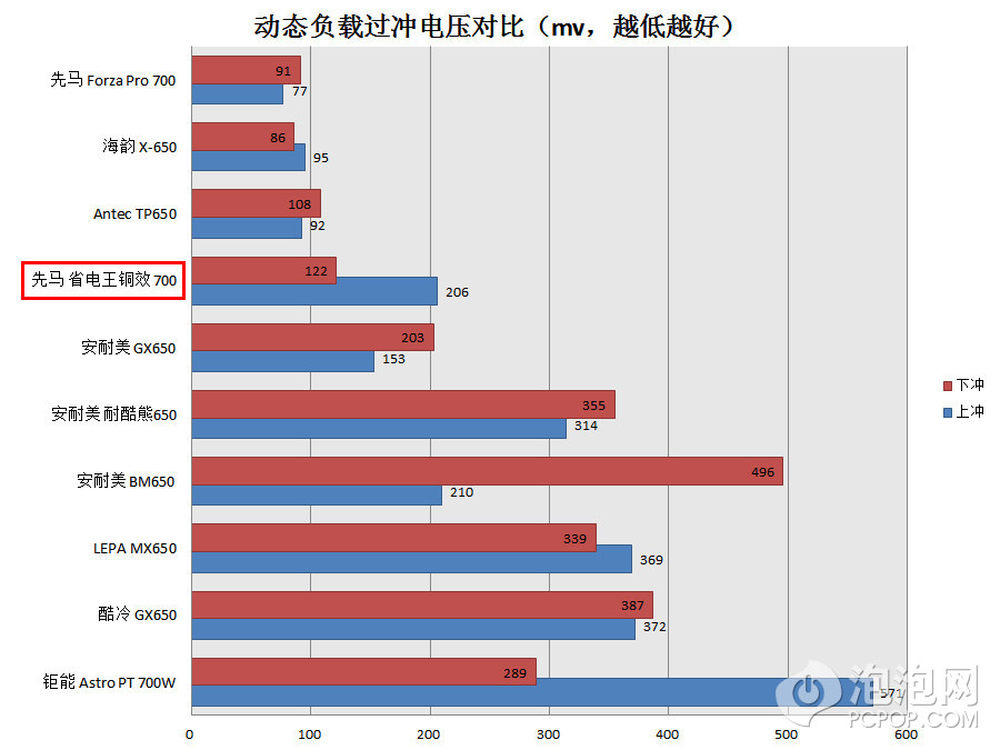

动态负载过冲电压测试
14/25
先马省电王铜效700瓦，京东购买链接，399元，-----------------------------------------------------------------------------------------------------------

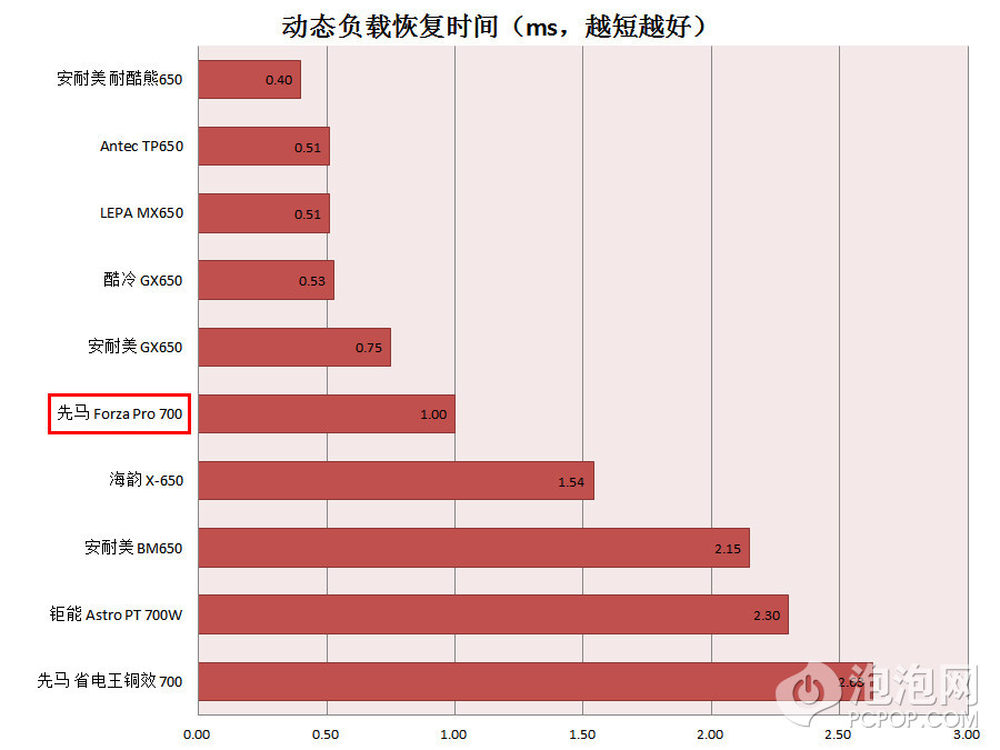

动态负载下电压恢复时间测试
15/25
先马省电王铜效700瓦，京东购买链接，399元，-----------------------------------------------------------------------------------------------------------

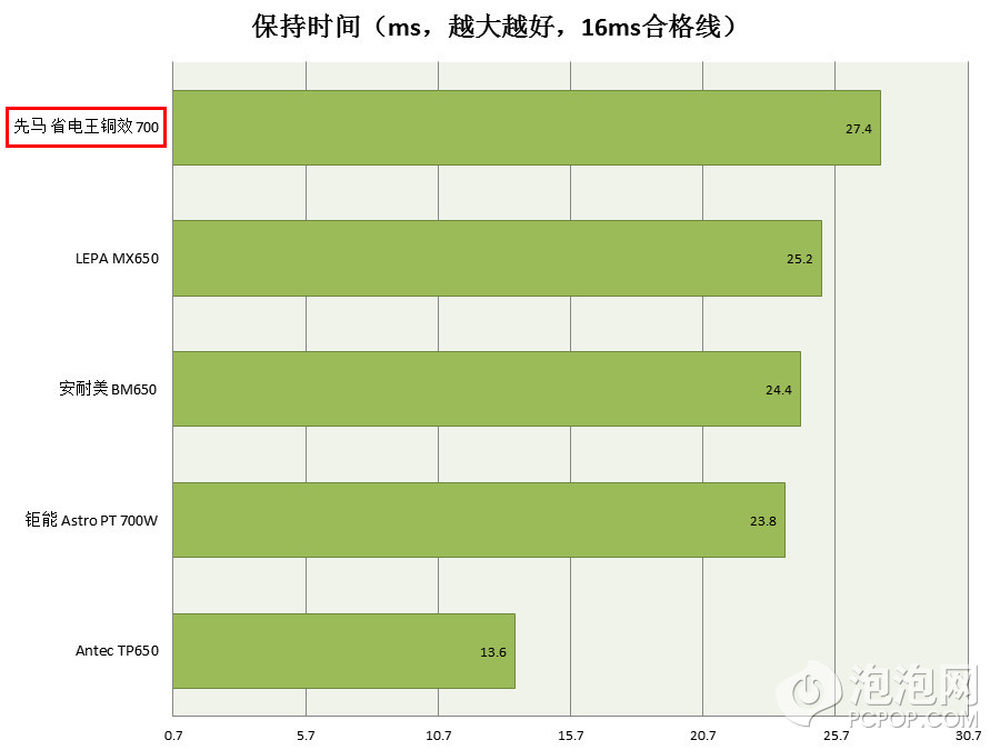

保持时间测试，别看只是390uF的容值，保持时间做的很不错。
16/25
先马省电王铜效700瓦，京东购买链接，399元，-----------------------------------------------------------------------------------------------------------
补充动态负载的测试情况，可以看到不论负载到来还是撤销，电压都不是一次回到均值，有多次的震荡，这种震荡也引起了1000-1400Hz动态负载下峰峰值超过650mv的情况，总的来说动态负载恢复时间慢，而且出现了高峰峰值的震荡，动态负载部分可改进。
17/25
先马省电王铜效700瓦，京东购买链接，399元，-----------------------------------------------------------------------------------------------------------

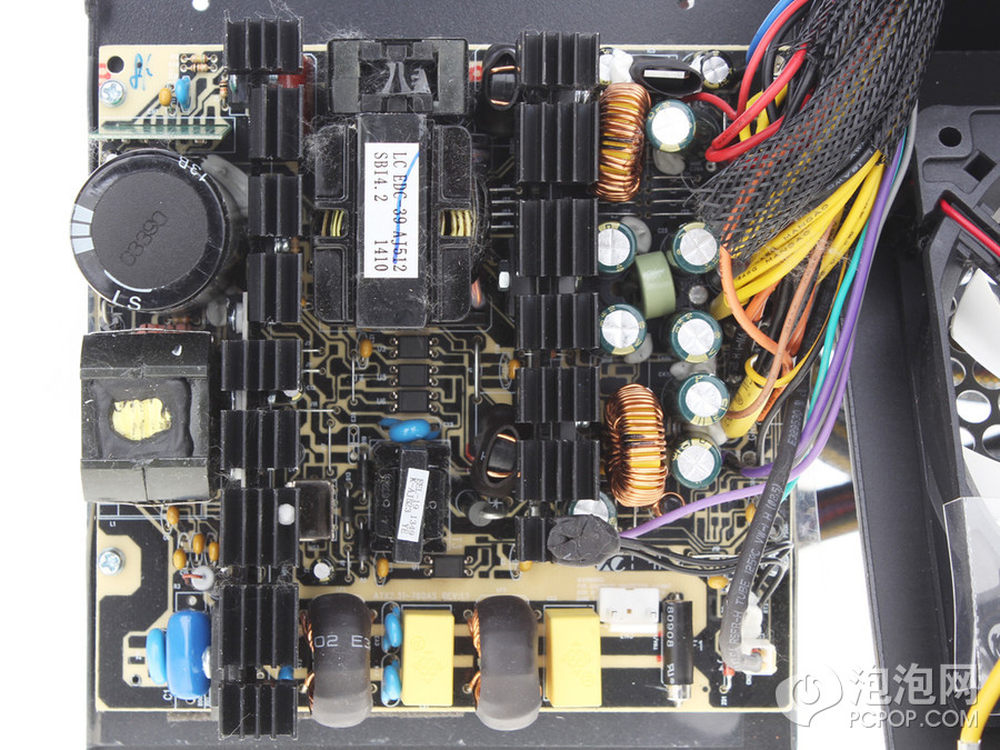

省电王铜效700电源采用的是英飞凌ICE1PCS01控制的主动式PFC开关 L6599D控制的LLC谐振开关，二次侧采用双路磁放大技术，相比单路磁放大来说3.3V和5V的电压相对独立一些。这个方案是先马自己研发并量产的。
18/25
先马省电王铜效700瓦，京东购买链接，399元，-----------------------------------------------------------------------------------------------------------

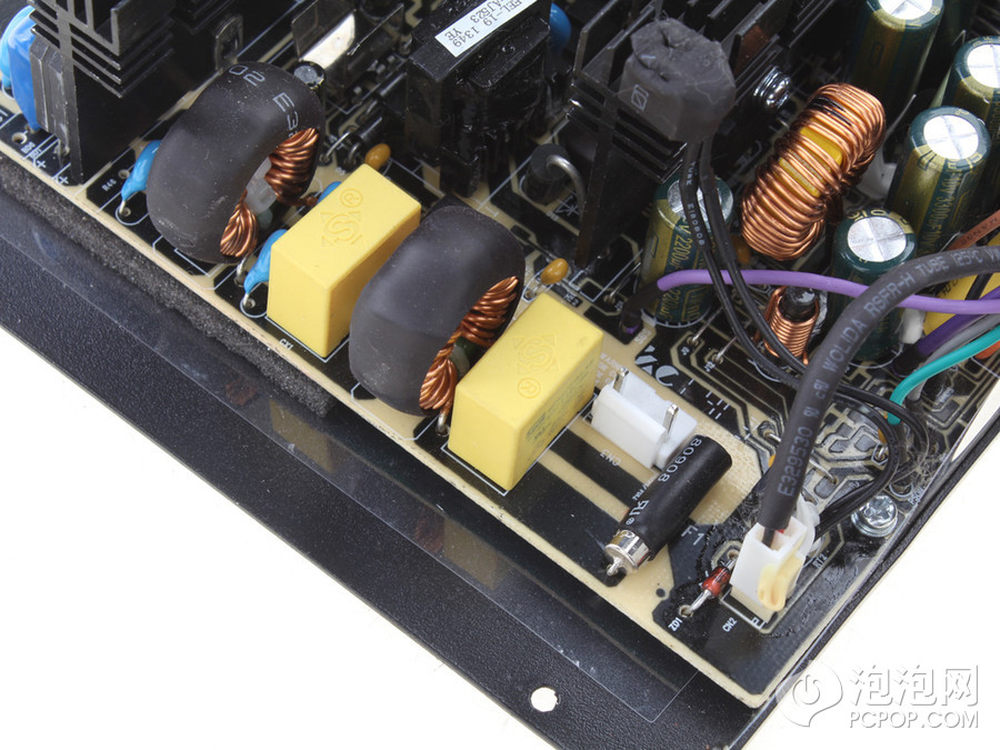

EMI滤波电路一共设置了两个X电容，两个共模电感，Y电容两对儿，一个MOV防浪涌元件，一个黑色热缩管包裹的保险管做输入侧的过流保护，这是一套非常完整的EMI滤波电路。
19/25
先马省电王铜效700瓦，京东购买链接，399元，-----------------------------------------------------------------------------------------------------------

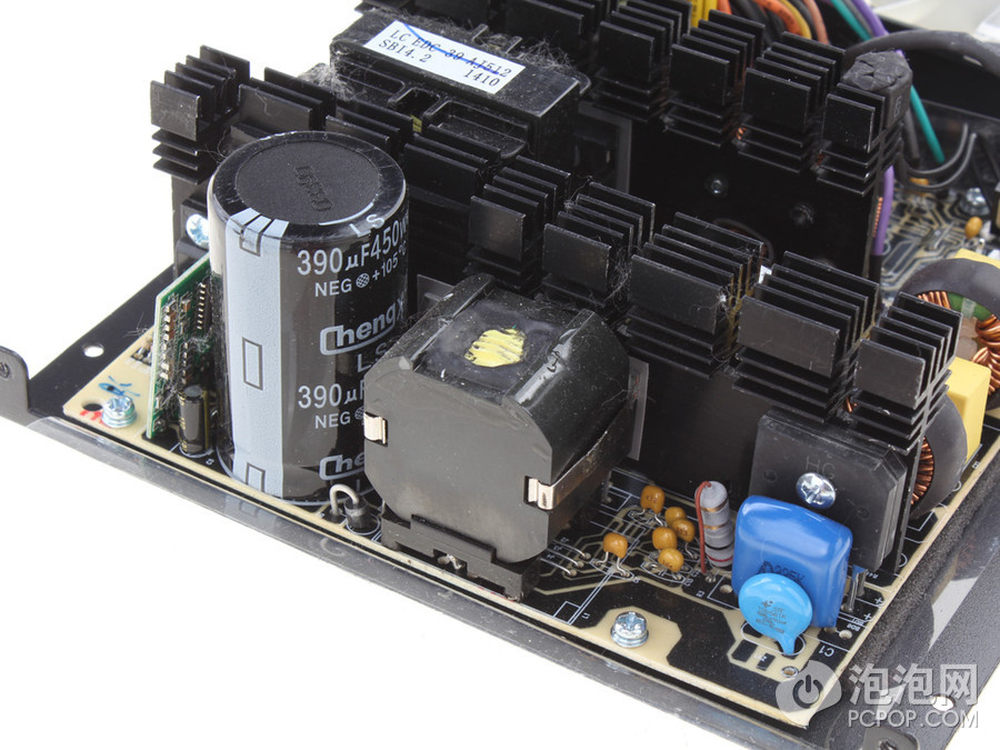

一次侧的整流管采用某品牌兼容型号GBU806，两片并联贴在散热片上，8A过流能力就算对700瓦电源也都留出了足够的余量。主电容采用国产ChengX的产品390uF容值，450V耐压，105摄氏度耐温。从后面的保持时间测试看表现还不错。PFC开关是两枚英飞凌的SSP21N50C3并联，21A过流能力，0.19欧姆通态电阻参数不错。主开关是MagnaChip的MDF18N50，18A过流能力，0.27欧姆通态电阻。功率余量都有很多富余量。
20/25
先马省电王铜效700瓦，京东购买链接，399元，-----------------------------------------------------------------------------------------------------------
采用了世合AAM1225S1AN，工作电流0.25A，油封轴承。
21/25
先马省电王铜效700瓦，京东购买链接，399元，-----------------------------------------------------------------------------------------------------------

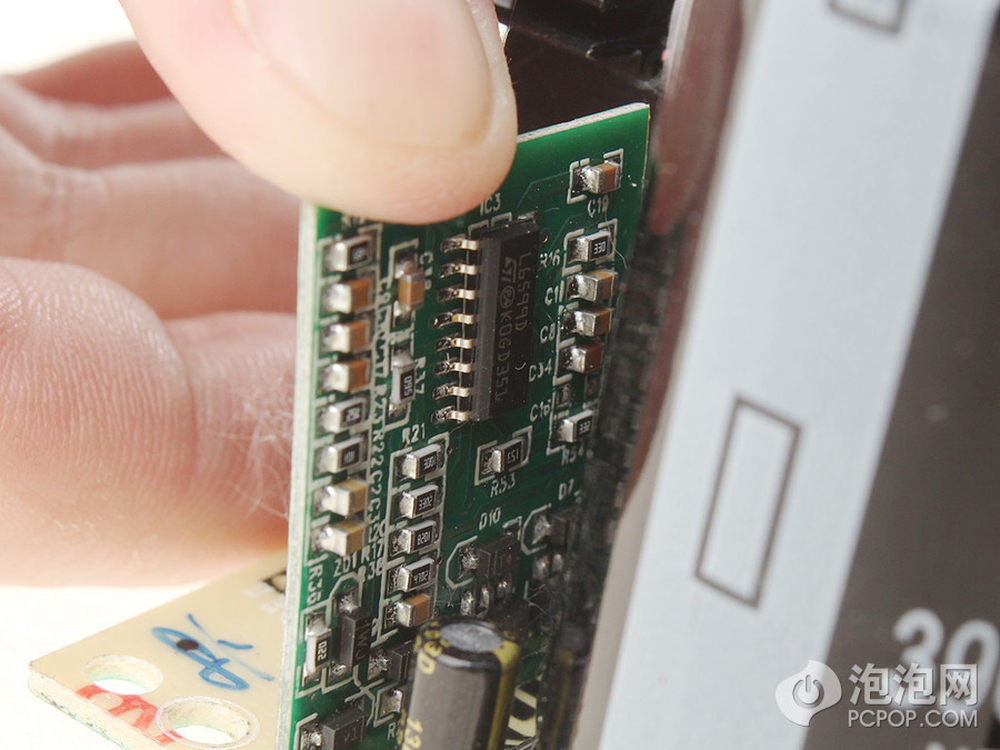

拍到这颗LLC控制器真是不容易啊。
22/25
先马省电王铜效700瓦，京东购买链接，399元，-----------------------------------------------------------------------------------------------------------

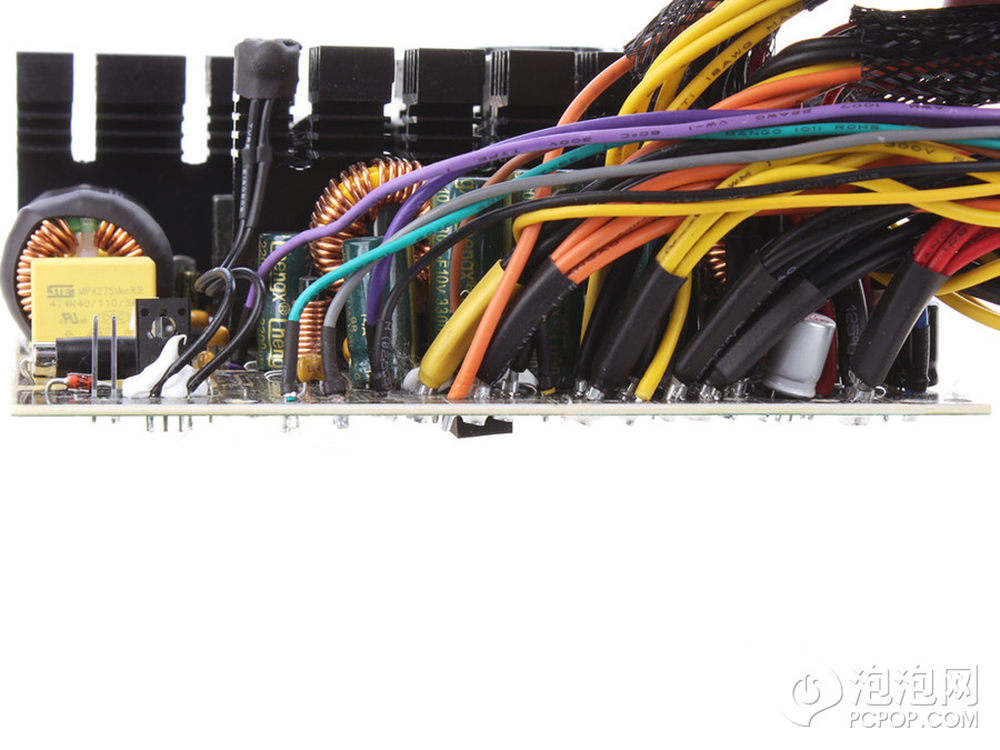

二次侧滤波采用的电解电容都是国产的ChengX，还有一个Capxon的470uF，16V耐压的固态电容。输出侧线材大部分根部套了热缩管箍了金属环，有少部分没有。
23/25
先马省电王铜效700瓦，京东购买链接，399元，-----------------------------------------------------------------------------------------------------------
二次侧滤波采用的电解电容都是国产的ChengX，还有一个Capxon的470uF，16V耐压的固态电容。输出侧线材大部分根部套了热缩管箍了金属环，有少部分没有。
24/25
先马省电王铜效700瓦，京东购买链接，399元，-----------------------------------------------------------------------------------------------------------

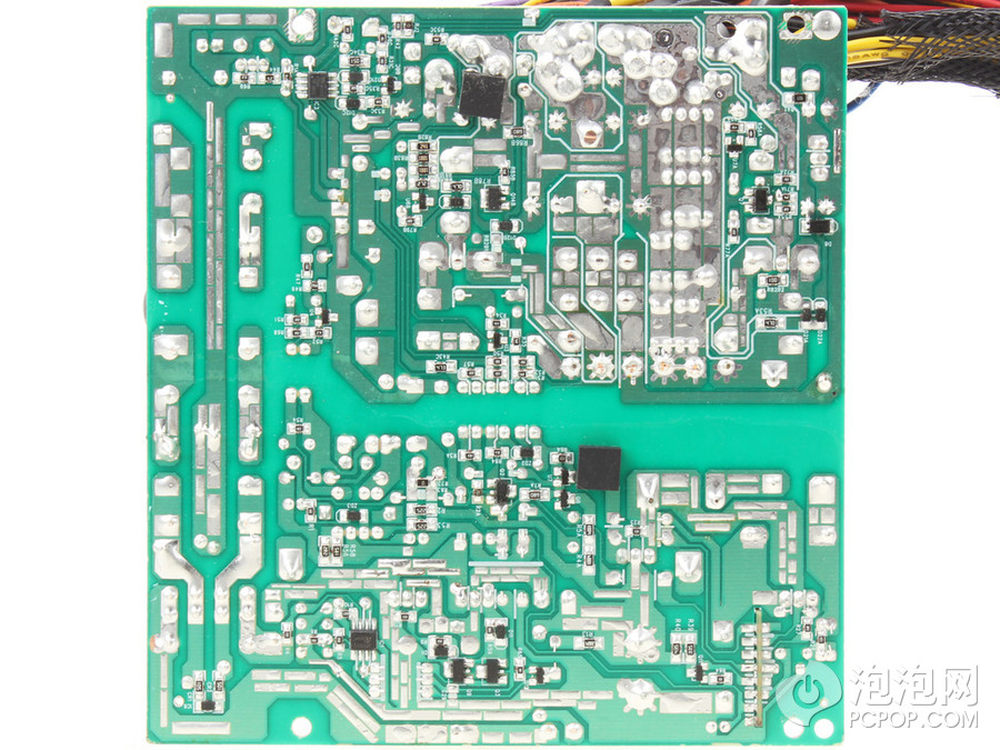

背部的覆锡工艺做的还不错，而且监控芯片和PFC控制器都在这一侧。
25/25
先马省电王铜效700瓦，京东购买链接，399元，-----------------------------------------------------------------------------------------------------------
我们最后着重说一下价格，因为这一点才是整个电源最有亮点的地方，399元京东现货，而对比电商中其他对手，399元大概只能买到600瓦同规格的电源，这颗电源已经标到700瓦了，怎么说优势也存在。感兴趣的玩家可以仔细看京东的购买页面。
