续上次《小机箱塞290X！小编打造硬管水冷系统》之后，本月第二次全硬管装机，全硬管如今逐渐取代软管水冷的趋势，笔者也跟上了这个大潮，全硬管给笔者最大的感受就是麻烦！麻烦！绚丽！，麻烦一就是弯管麻烦角度很难掌握、麻烦二就是维护麻烦、效果的确要比软管绚丽的很多这不可否认，第一篇全硬管装机之后收到了很多玩家的好评，这其中也来自厂商的朋友。
这次装机的起因是一位玩家对我们的认可，起因是这样的：笔者的同事的朋友看到上次装机文后，觉得非常绚，随着近日气温逐渐升高机器能否稳定度过这个夏天也是个问题，于是同事就把这个活丢给了笔者，筹划了将近1个星期，安装用了将近3天的时间，于是就有了这次的改造！最终效果还是不错的，性能表现甚至超出了预期！下面我们一起看看改造后的效果以及一些步骤吧。
2/30

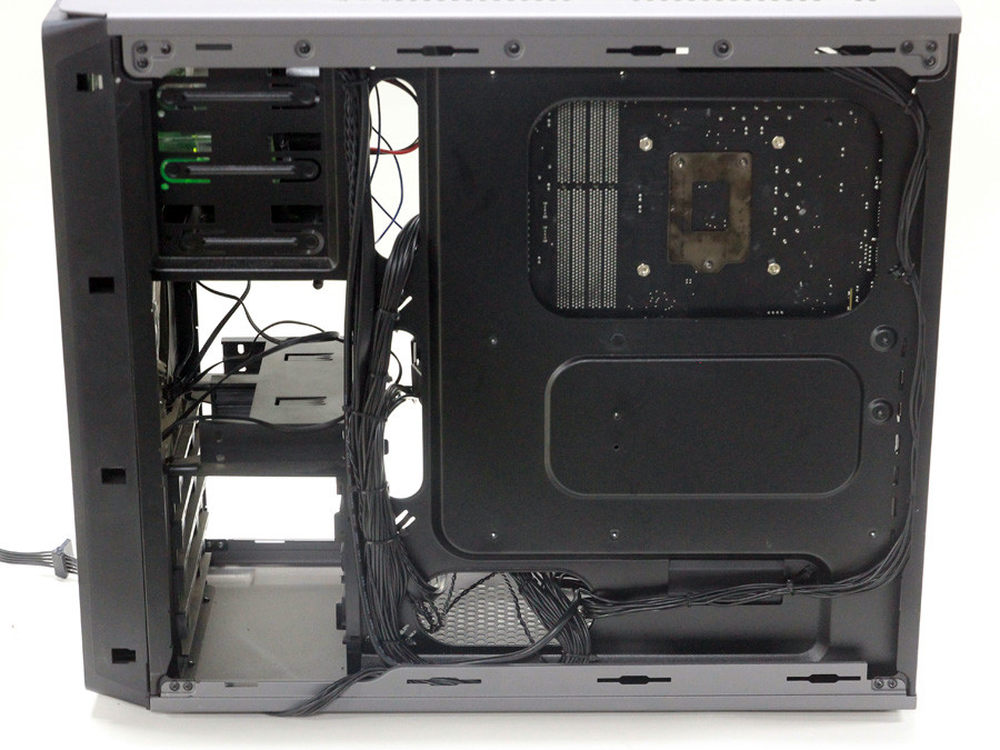

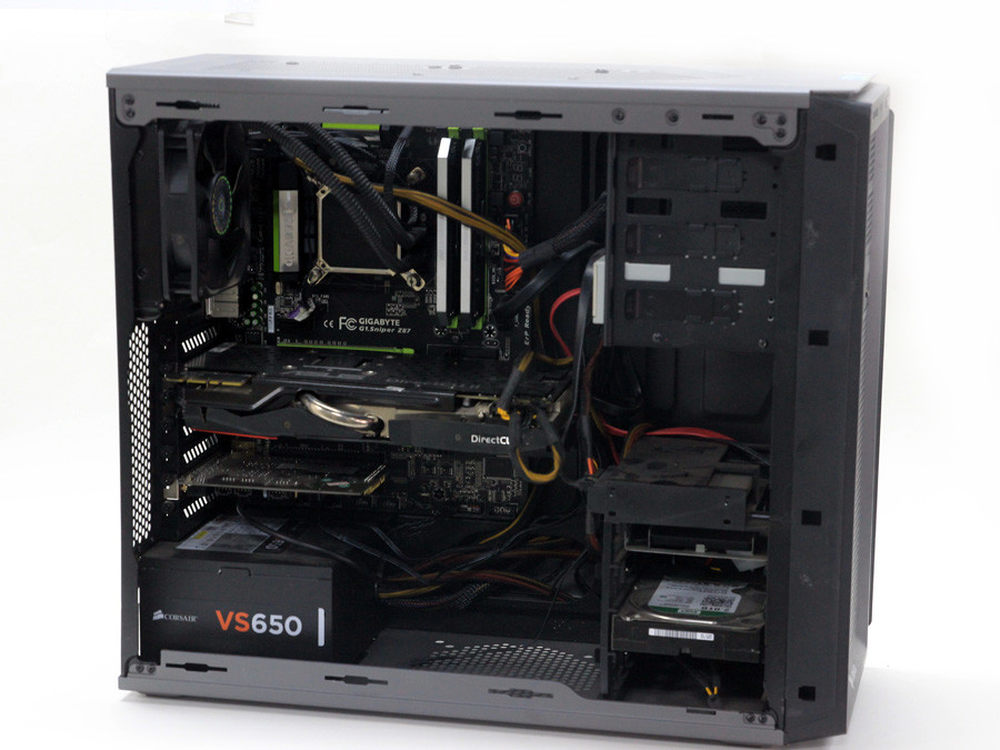

未改造之前的样子，一台很普通的机器，我想大多网友的机器都和这位网友的机器一样吧，机箱内部乱糟糟，那么通过更换水冷以及模块化电源会变成什么样子呢？
4/30

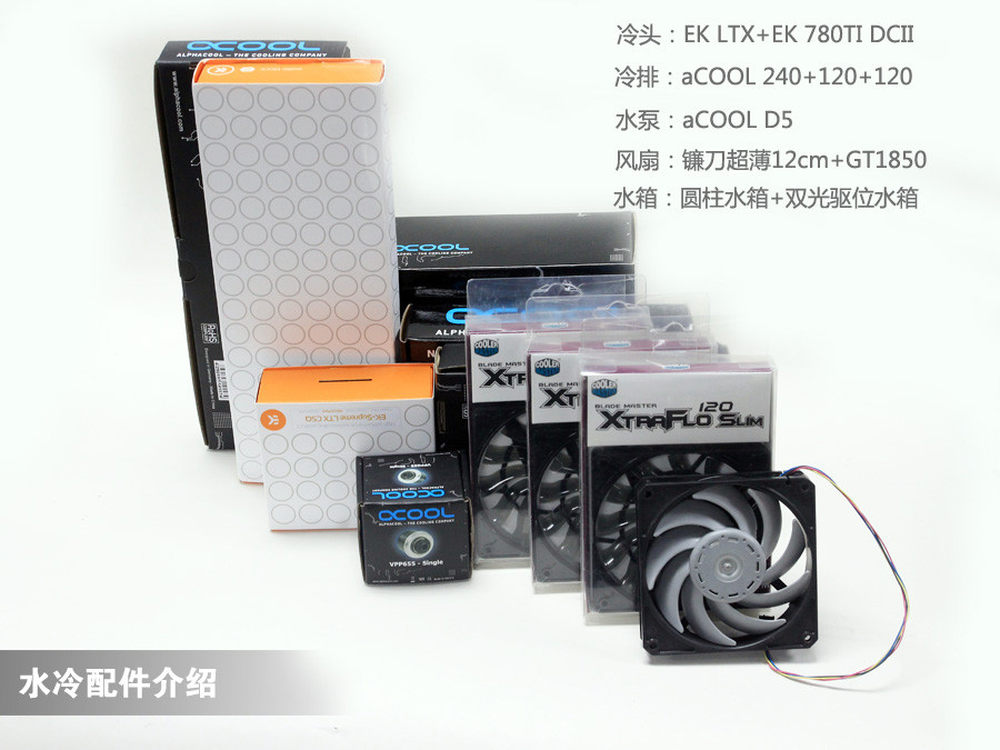

水冷配件部分，按照网友的需求已经机箱内部的结构笔者给出一套比较合理的配置：薄120 厚120 薄240冷排这种规模应该能满足I7 4770K GTX 780TI所需的散热需求，这次改造更偏向性能，所以以性能著称的GT1850风扇必不可少，碍于机箱狭小的空间240冷排上已无法安装标准厚度的12cm风扇，前期我们使用了酷冷的超薄风扇，不过等安装完毕后发现这款风扇无论噪音和尺寸方面都达不到预期的效果，果断换成镰刀超薄风扇；水泵方面我们选择稳定性以及噪音更优的D5水泵，为了方便注水以及后期的维护我们又增加了一个双光驱位水箱；风扇数量超过了4枚所以必要的电控不可少，这里我们选用Lamptron FC5V2 4路风扇调速器，每路支持30w，是一款非常强悍的调速器。
整体而言我们这次改造目的是以性能为最终目标，在性能之后才是外观。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
图中所示产品的网购直达链接：
Alphacool 240冷排淘宝购买地址：点击购买
Alphacoo
5/30

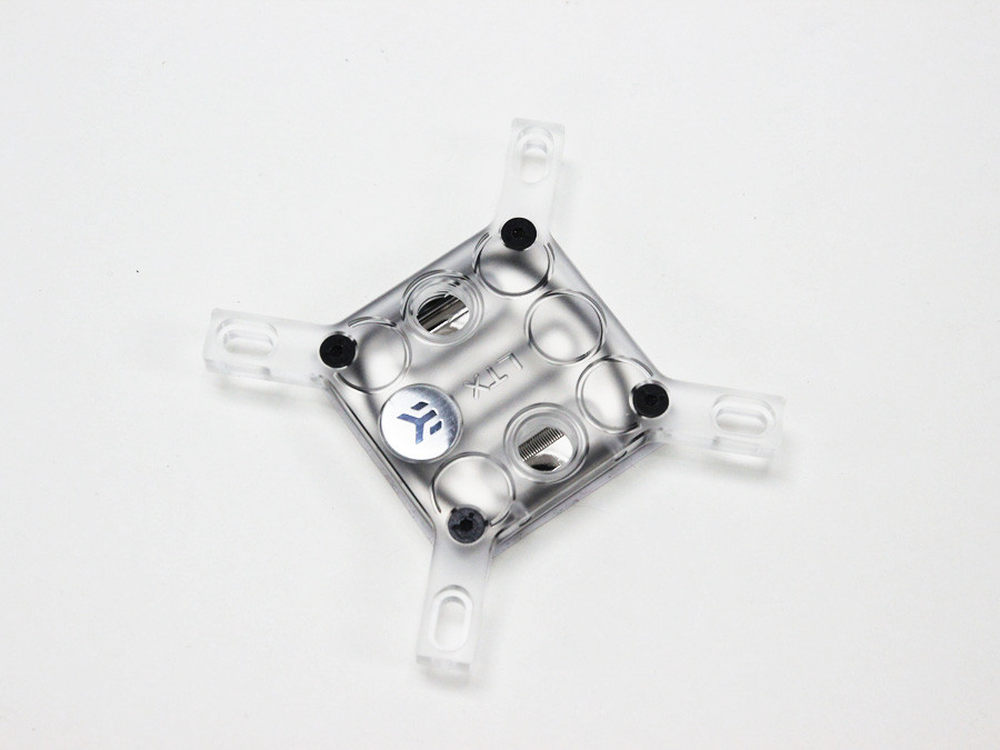

CPU水冷头采用EK Supreme LTX CSQ水冷头， Supreme LTX CSQ是EK最新推出的性价比产品，定位在Light XTreme（可自行安装LED灯），有透明版本可选择，且售价不高电镀版本售价和高端风冷价格相当。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
图中所示产品的网购直达链接：
EK Supreme LTX CPU冷头淘宝购买地址：点击购买
6/30

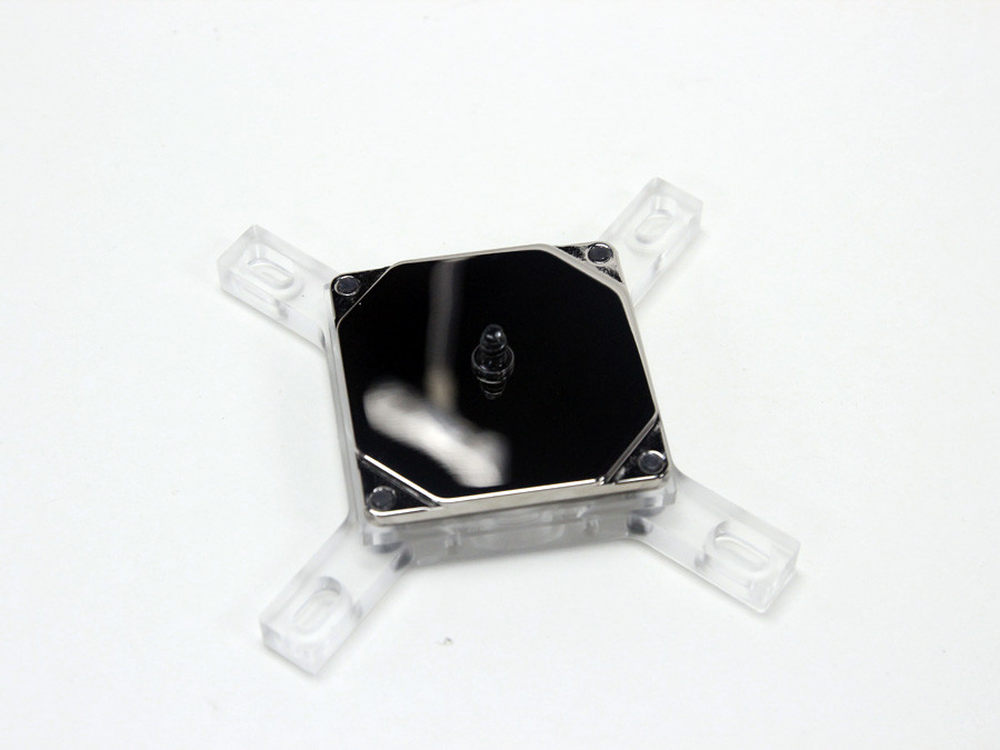

EK Supreme LTX CSQ虽为一块廉价水冷头，但在做工方面一点都没缩水，水冷头底部同样采用凸起设计以及平滑如镜的电镀工艺。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
图中所示产品的网购直达链接：
EK Supreme LTX CPU冷头淘宝购买地址：点击购买
7/30

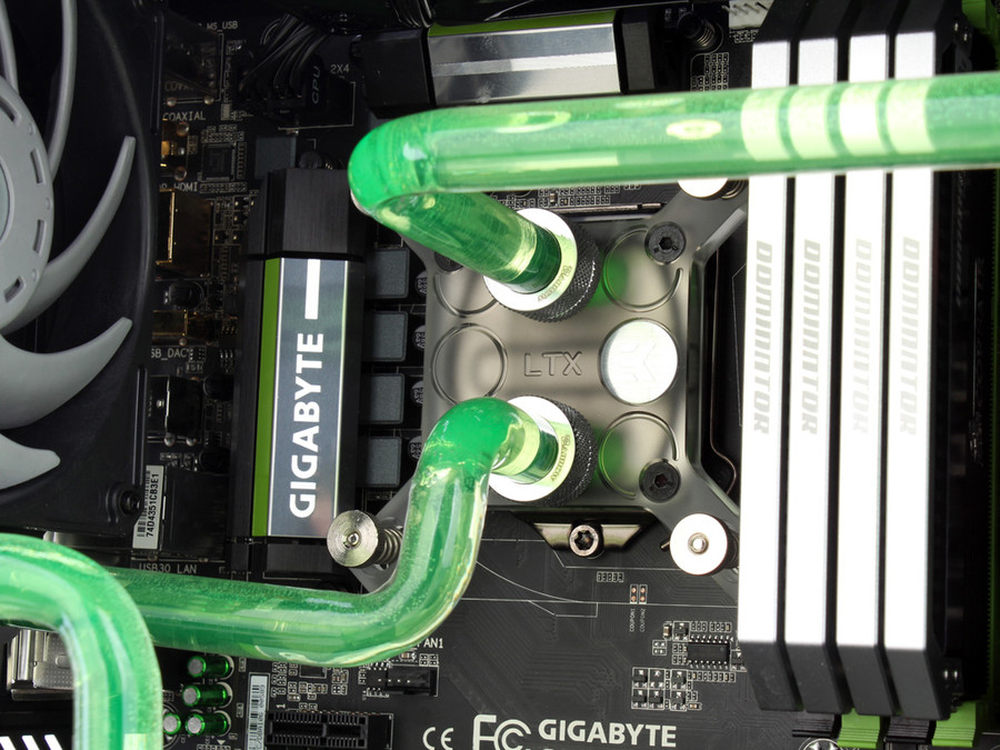

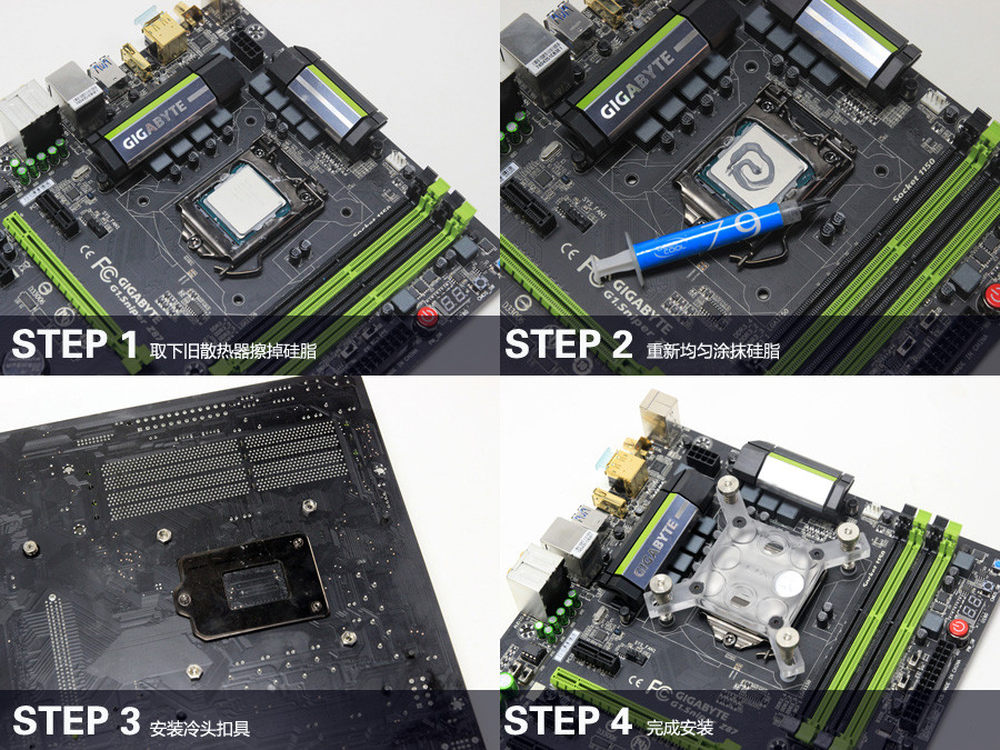

从安装中就可以看出EK Supreme LTX CSQ缩水的地方，比如没有配备厚实的背板、没有精致的手拧螺丝，不过这都不影响安装，少了一块背板反而使安装步骤更为简洁。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
图中所示产品的网购直达链接：
EK Supreme LTX CPU冷头淘宝购买地址：点击购买
9/30

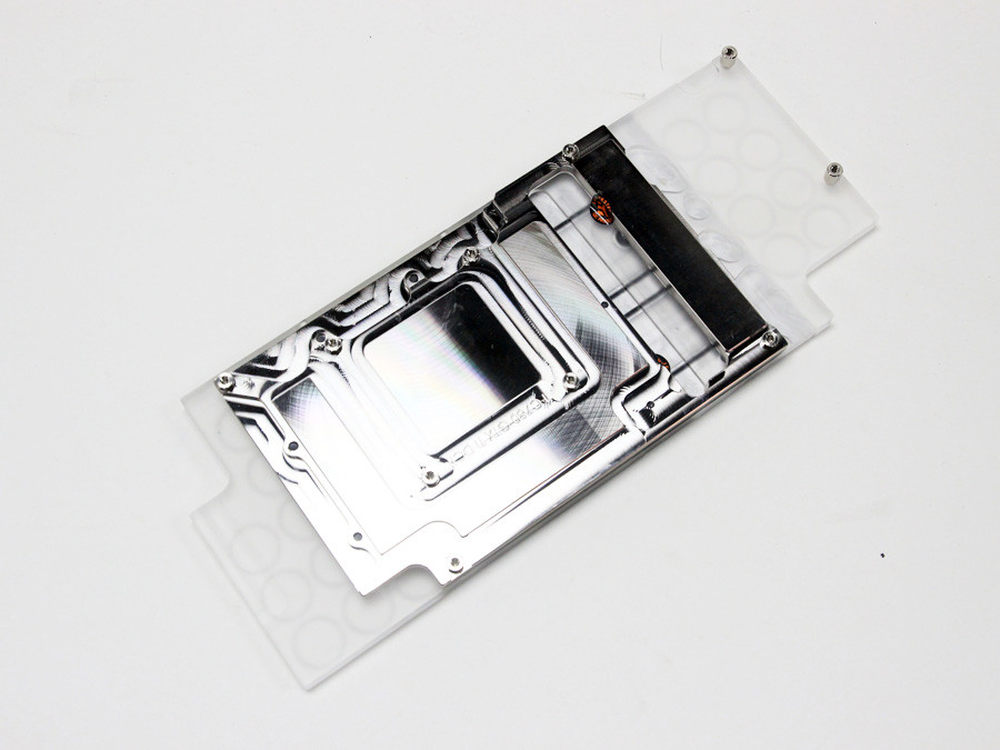

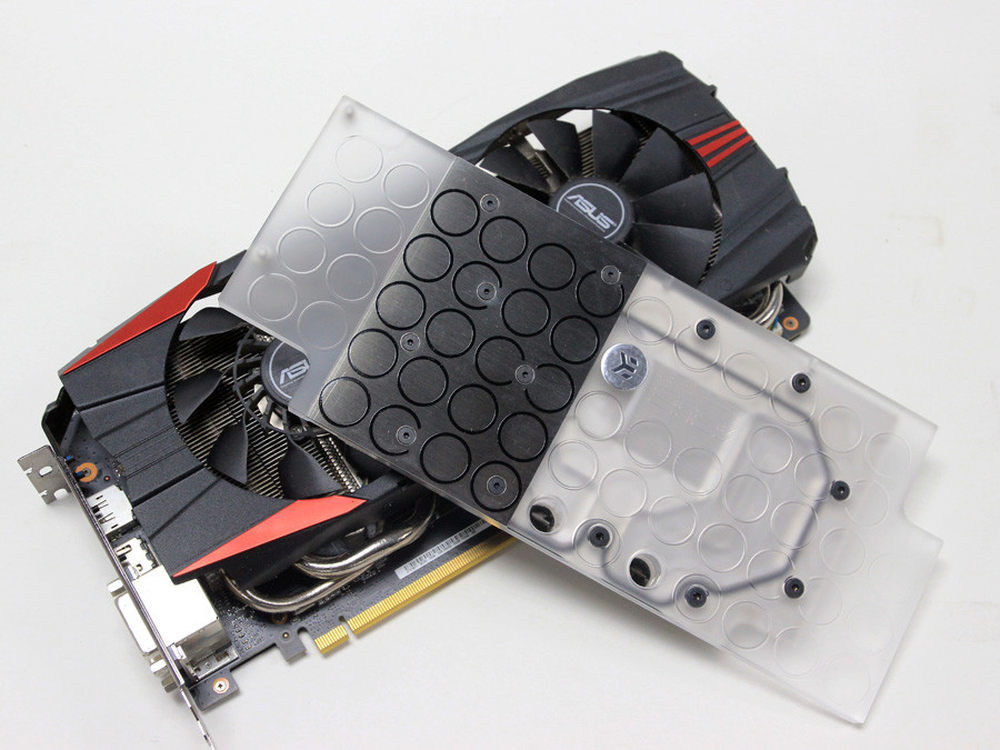

更换显卡冷头。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
图中所示产品的网购直达链接：
EK GTX780TI DCII冷头淘宝购买地址：点击购买
10/30

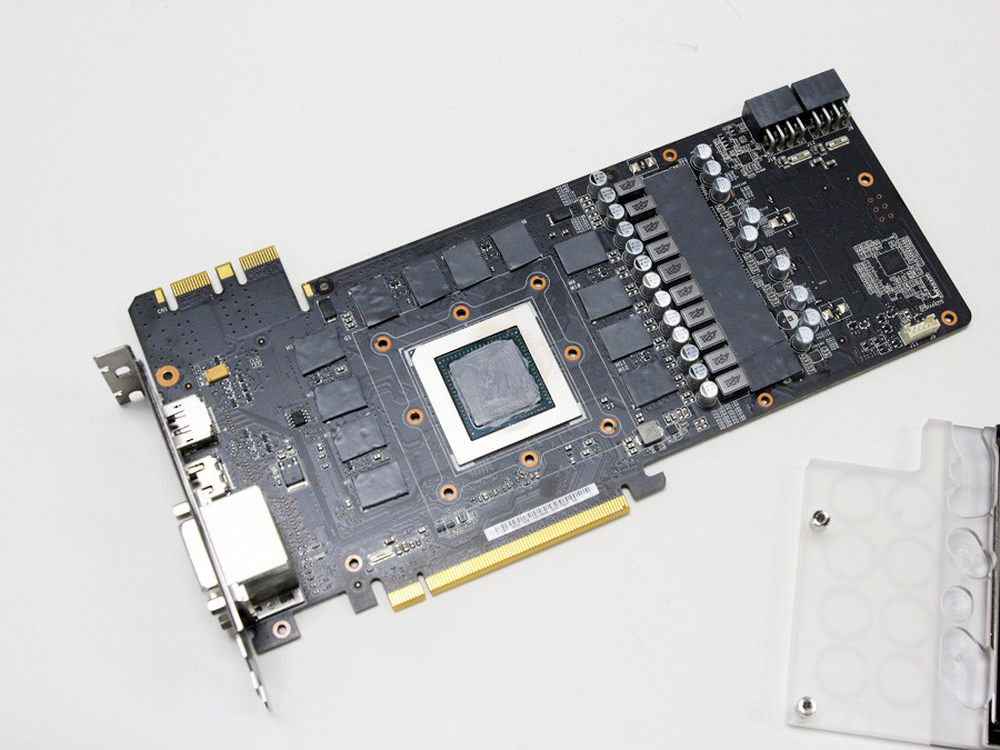

将显卡原风冷散热器拆下，在供电以及显存上贴上导热贴，擦掉核心上原有的硅脂从新均匀涂抹硅脂，这些工作准备好之后我们就要正式为显卡换衣服了。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
图中所示产品的网购直达链接：
华硕GTX780TI DCII京东购买地址：点击购买
11/30

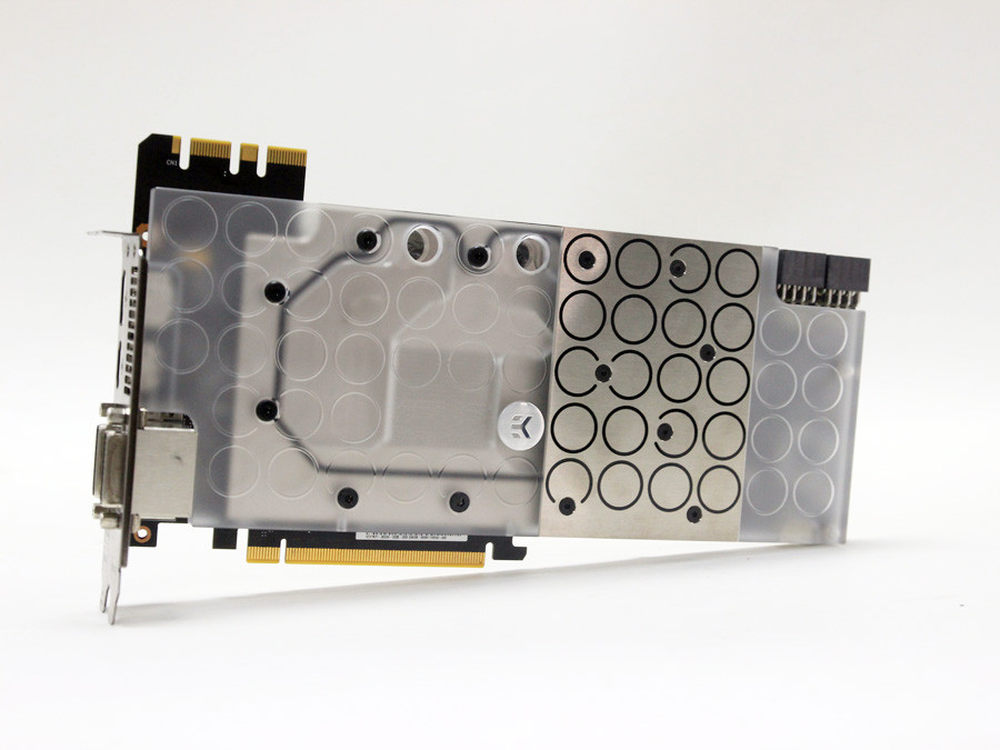

EK FC 780 GTX Ti DCII水冷头背部特写。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
图中所示产品的网购直达链接：
EK GTX780TI DCII冷头淘宝购买地址：点击购买
13/30

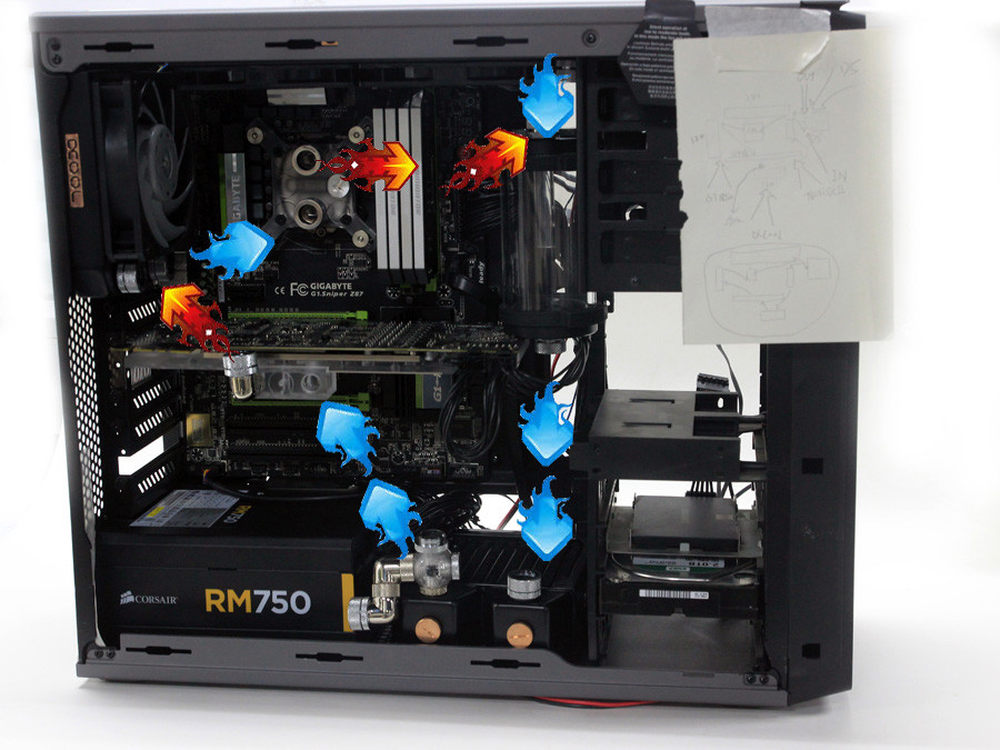

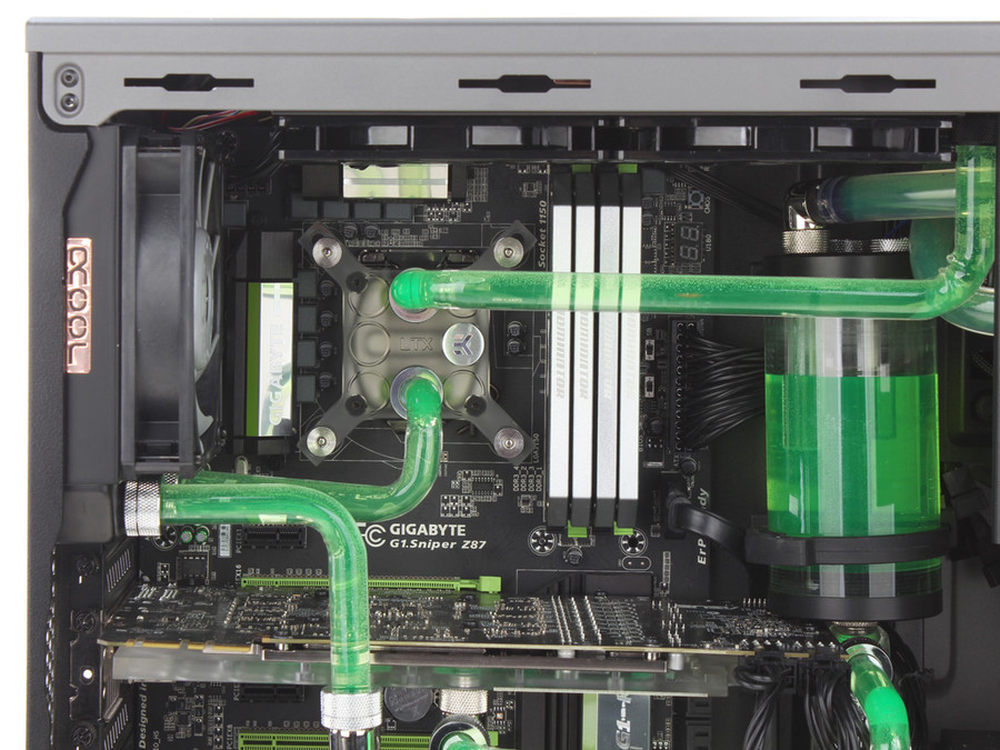

准备工作完毕之后就要开始水路规划了，水路规划是否合理决定着最终效果以及美观度，所以这里一定要好好的规划一下，上图就是大致的水路流向。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
图中所示产品的网购直达链接：
海盗船230T机箱京东购买地址：点击购买
14/30

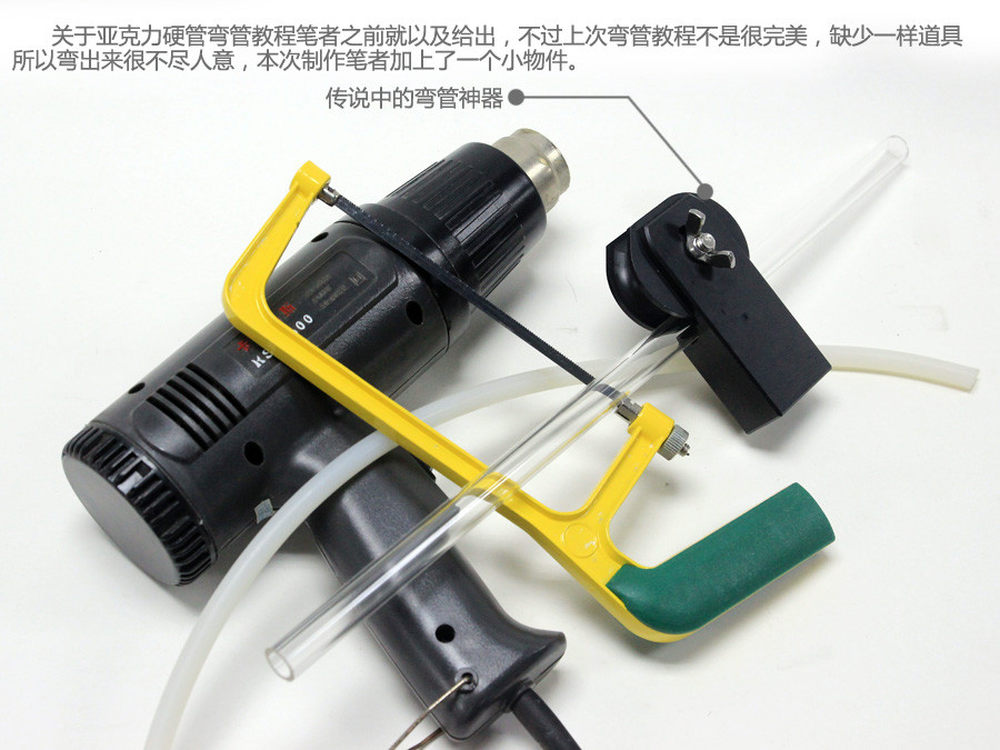

水冷规划好之后就要开始真正的制作了，关于弯管的教程笔者之前就已经给出，教程中提到管内模具是必不可少的，外部模具可要可无，在丝毫没有经验的情况下写出这句话实在是对不起众玩家，这句话我改下，在非常熟练且一根亚克力硬管上只弯折一次外部模具左右的确微乎其微，而对于新手而言内部模具以及外部模具必不可少，不然你弯出的管子会很难看，很容易出现褶皱的情况。
至于亚克力硬广的教程，之前笔者有详细的介绍，点击查看亚克力硬管折弯教程
15/30

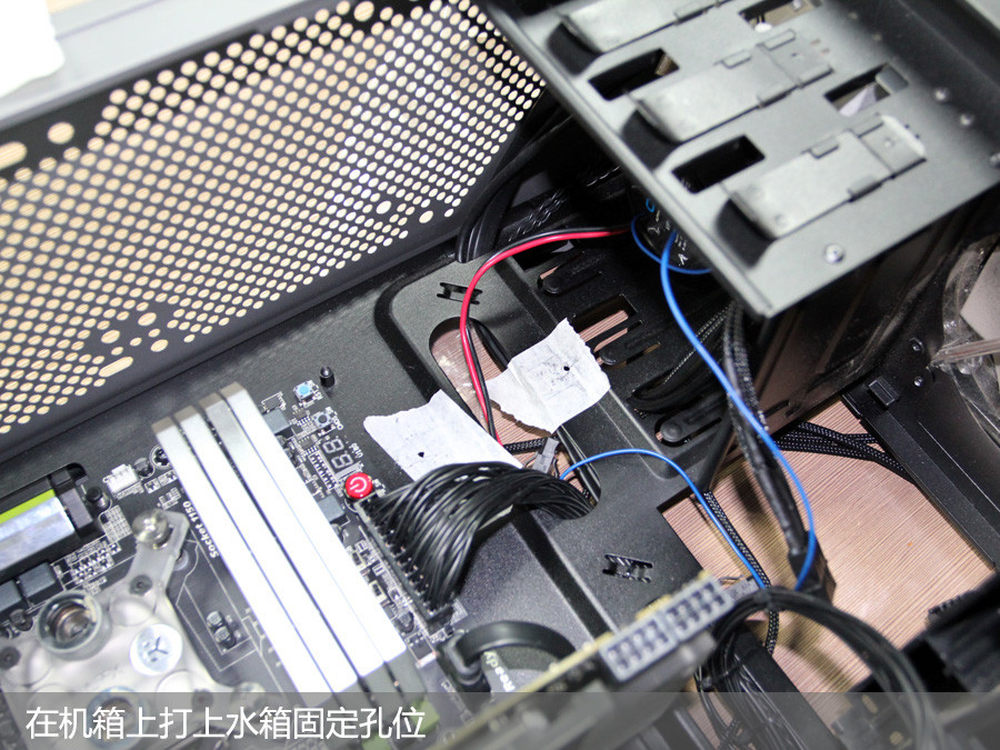

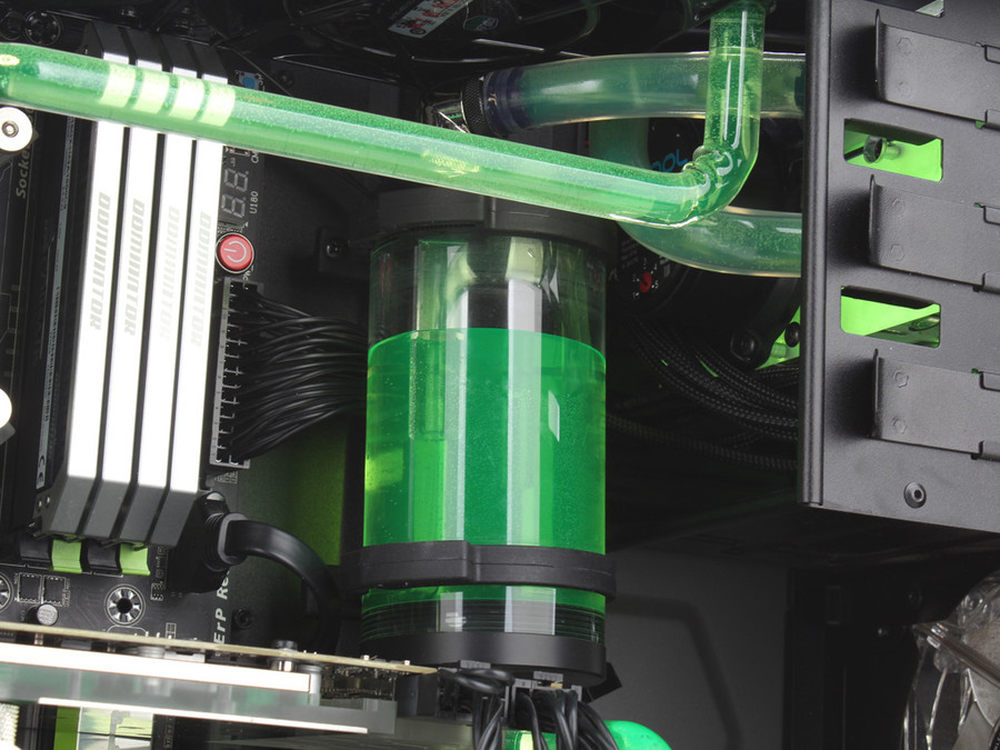

水箱的位置量好后就要打上固定孔位，这是本次改造唯一开刀的地方，工程很小只要打3个孔就好。
16/30

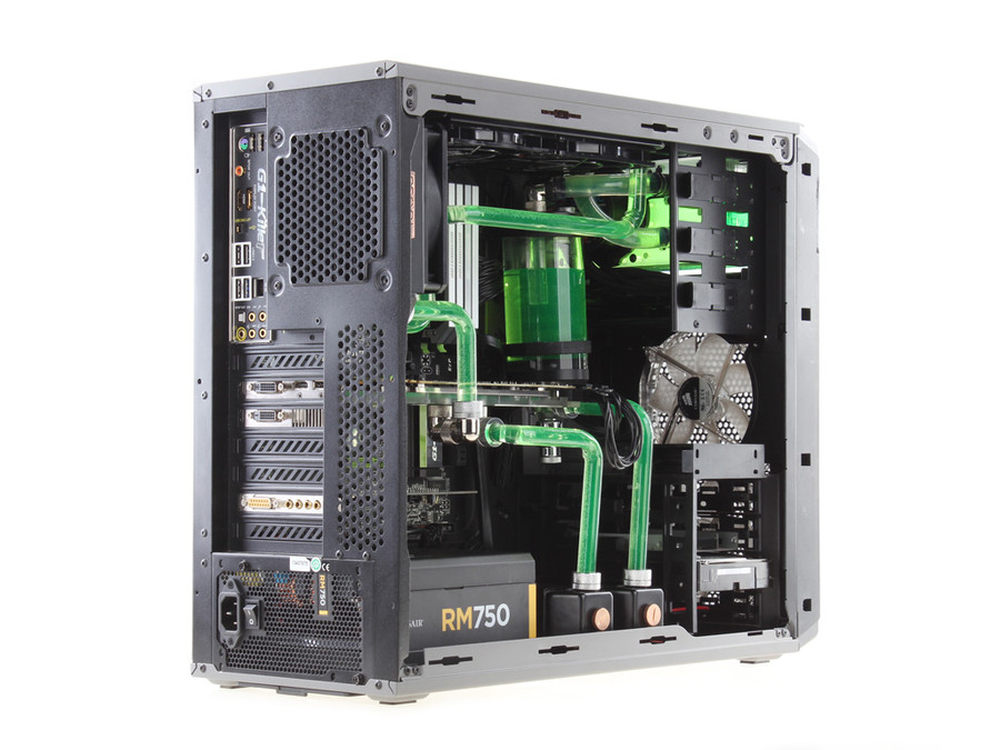

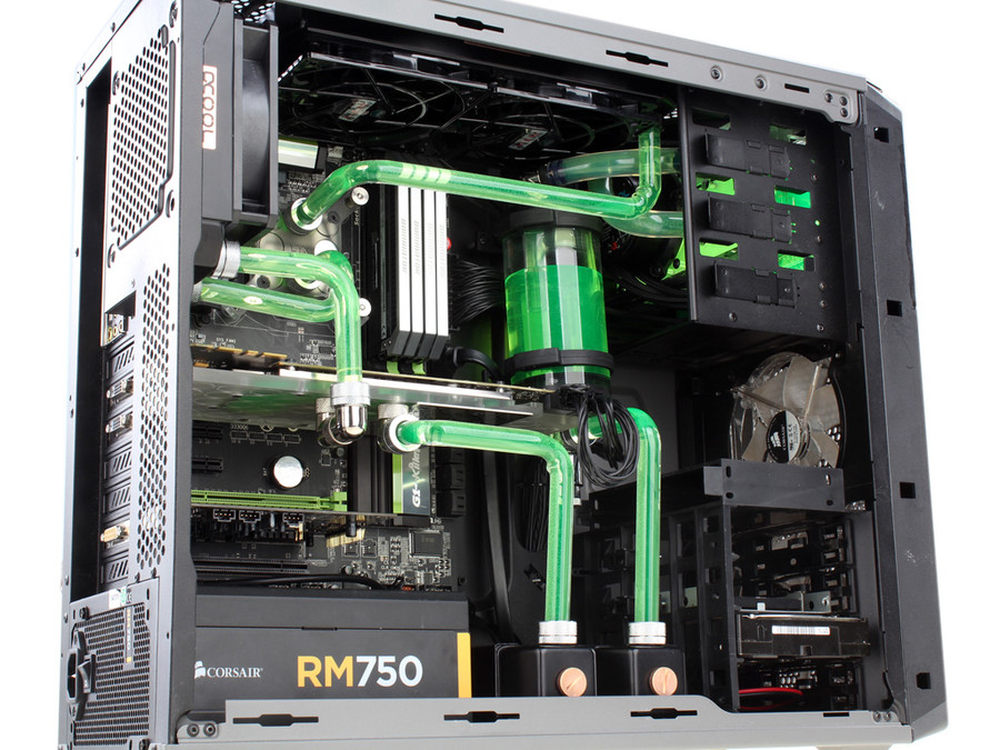

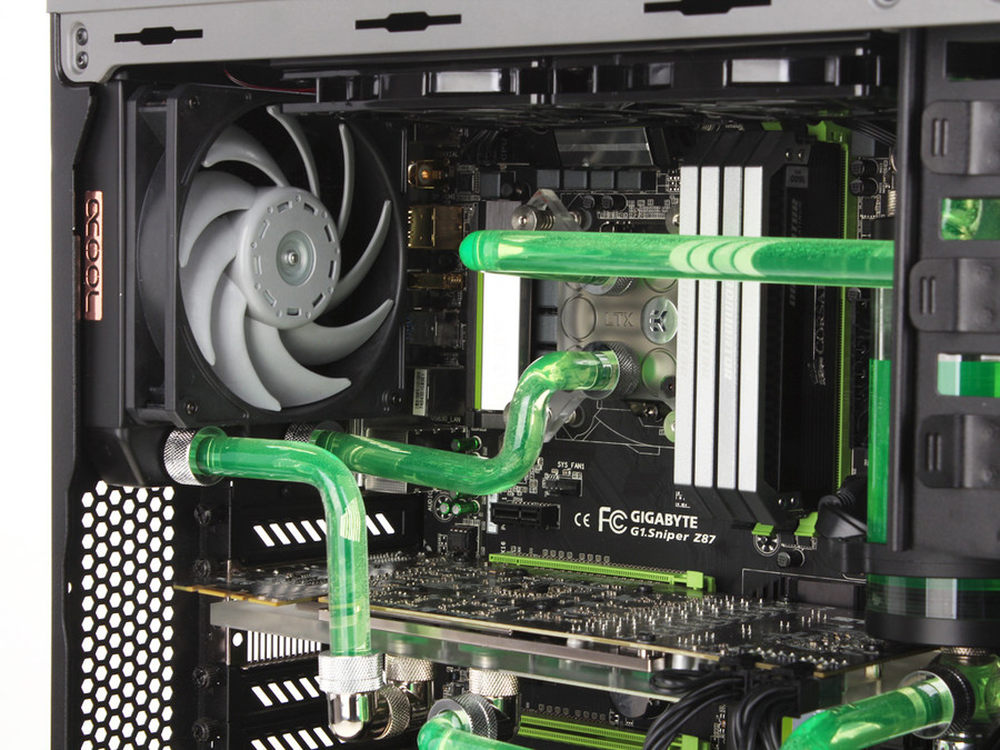

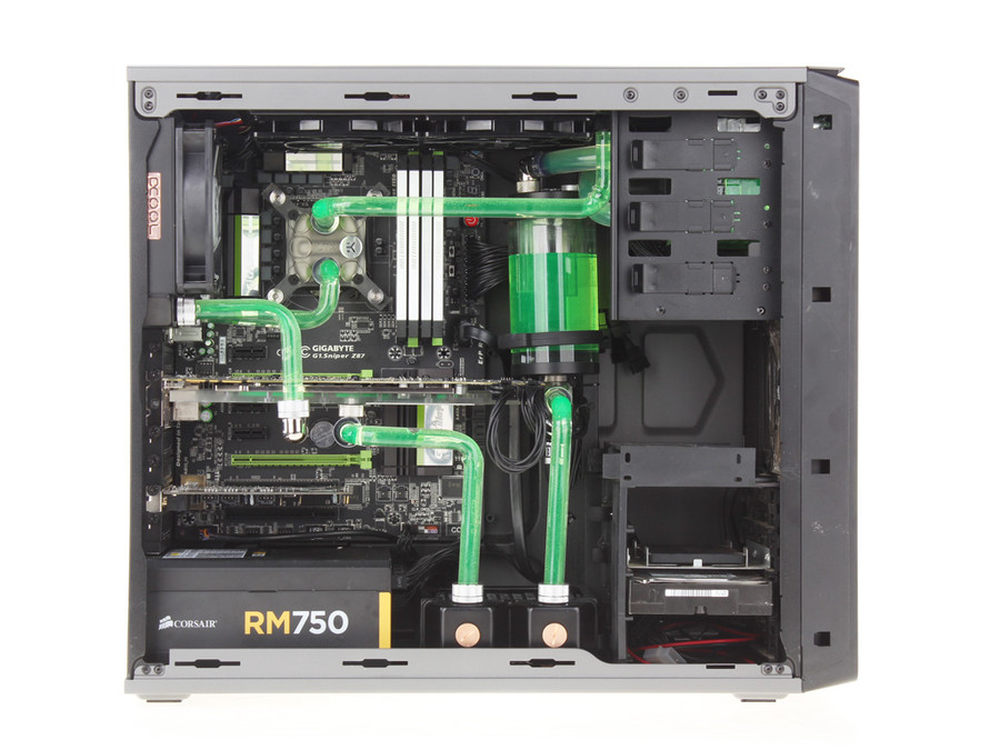

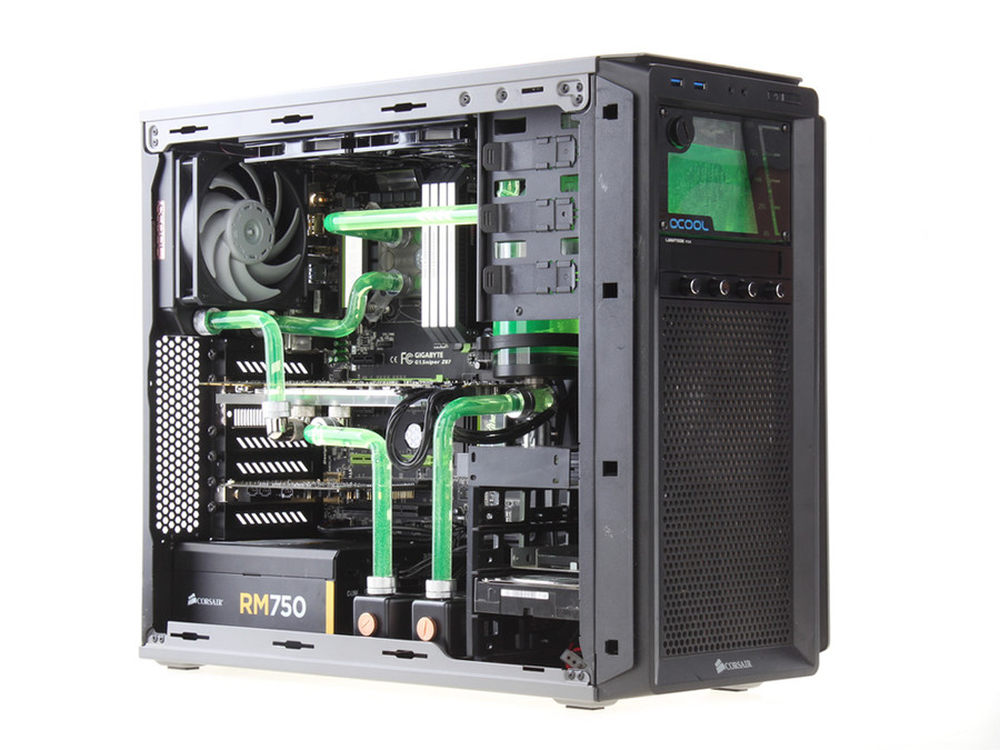

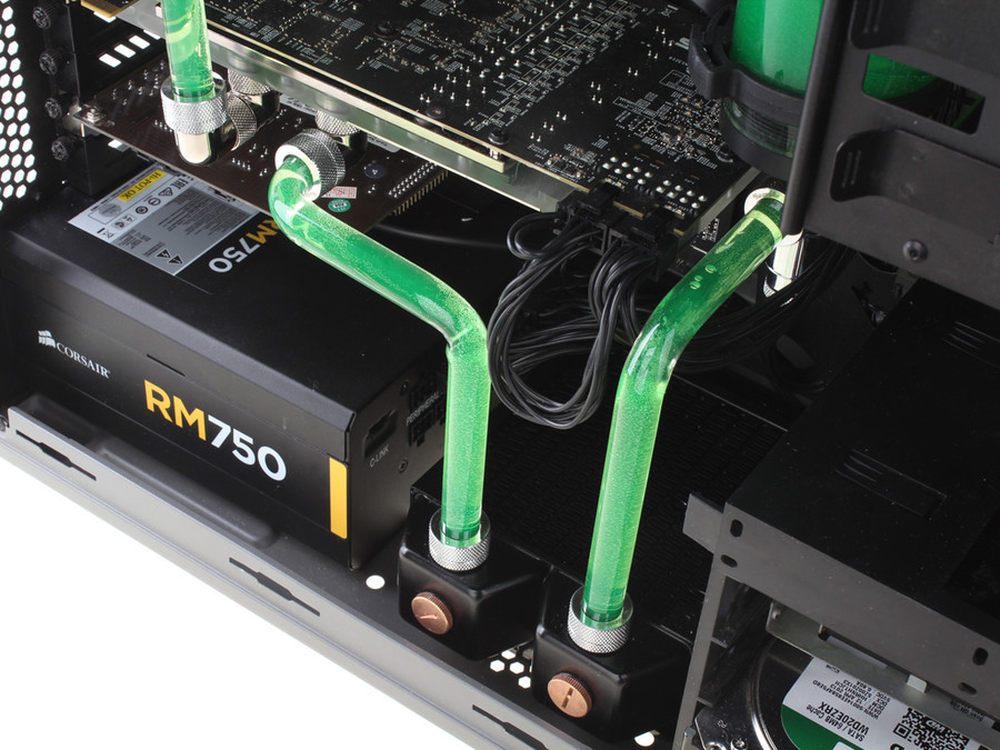

固定水箱弯管完成之后本次的改造到这里就结束了，本次改造最大的难点就是弯管对于角度的把握，角度差丝毫就意味着整根亚克力硬管已经报废了，以及水路的规划，最大卖力点就是打磨硬管、锯硬管，锯管对于左手力量还是有一定要求的，力量偏大可能会导致亚克力硬管断裂，力量过小可能导致硬管断口处参差不齐，所以这个锯管需要每天晚上坚持不懈的练习，或者更换现代化的工具比如小电摩这样可以节约你大量的时间。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
图中所示产品的网购直达链接：
Alphacool 240冷排淘宝购买地址：点击购买
Alphacool NexXxoS 120冷排淘宝购买地址：点击购买
Alphacool D5水泵加光驱位水箱套装淘宝购买地址：<
17/30
关于测试：在安装水冷之前一定要测试好硬件，硬件能完美运行才能上水，为了保证万无一失在注入水冷液之前还要测试一遍，开机机器能进入BIOS就行。确保硬件完好之后在硬件不通电的请款下注水运行水泵测试水路，运行1-2个小时后无漏水的情况发声之后，继续加水开始排泡，排泡差不多后硬件加电测试温度。
18/30
安装完毕硬件通电测试结果悲剧了，电脑反复断电重启一直循环，最先怀疑是主板与机箱短路，最后怀疑电源与主板不兼容照成无法启动，你没有听错电源与主板也会出现兼容性问题，电源power ok信号的rise time时间控制的和主板的不同就会照成类似的问题，简单来说就是电源时序与主板时序不同就会出现这种反复断电电源重启的情况，之后放水拆机更换电源两次之后问题完美解决，所以说在注水测试水路之前硬件的测试非常必要。
29/30

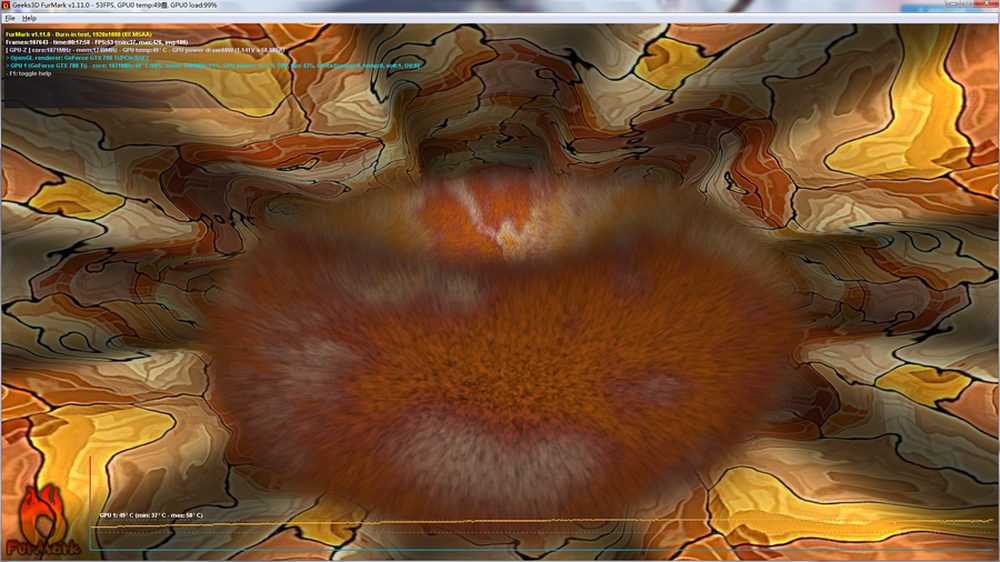

装完之后一番温度测试当然必不可少，GTX 780TI FURMARK拷机测试20分钟，温度最后稳定到50度，这种温度非常惊艳了，之前没有装水冷之前GTX 780TI玩游戏最高温度将近达到90摄氏度，暴降了40度，我想这位网友应该这下能度过一个凉快而又安静的夏天了。
30/30

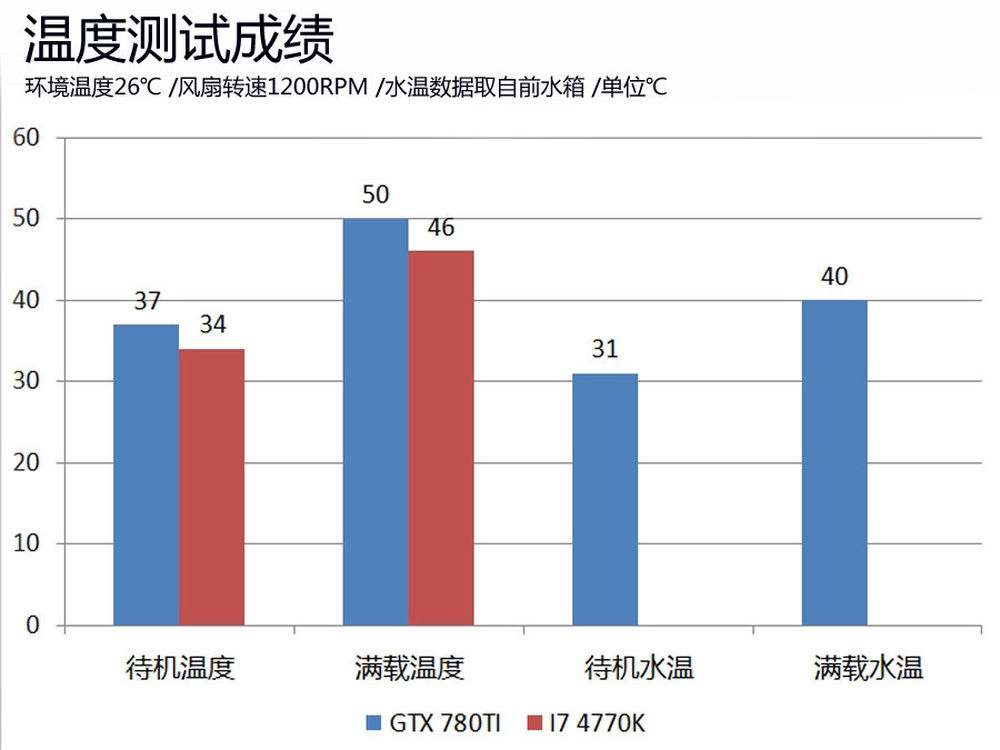

最后是温度测试成绩，显卡FURMARK进行拷机，CPU使用ADID64进行满载测试，两块测试分开进行，为了保证数据的准确性，每种测试过后都会关机冷却30分钟。

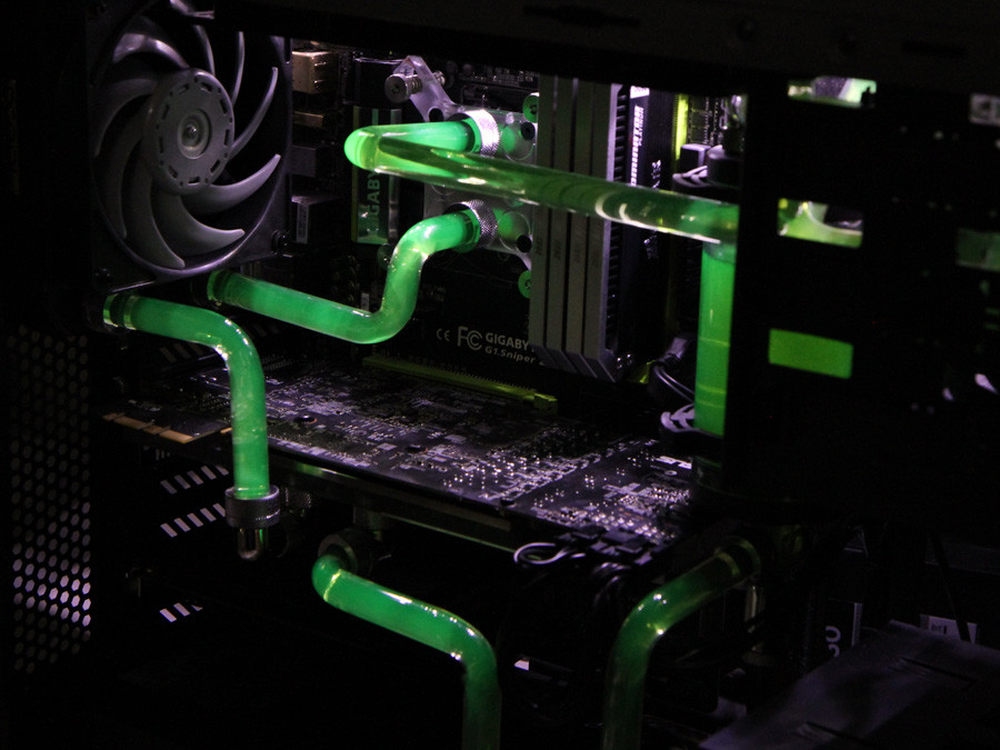

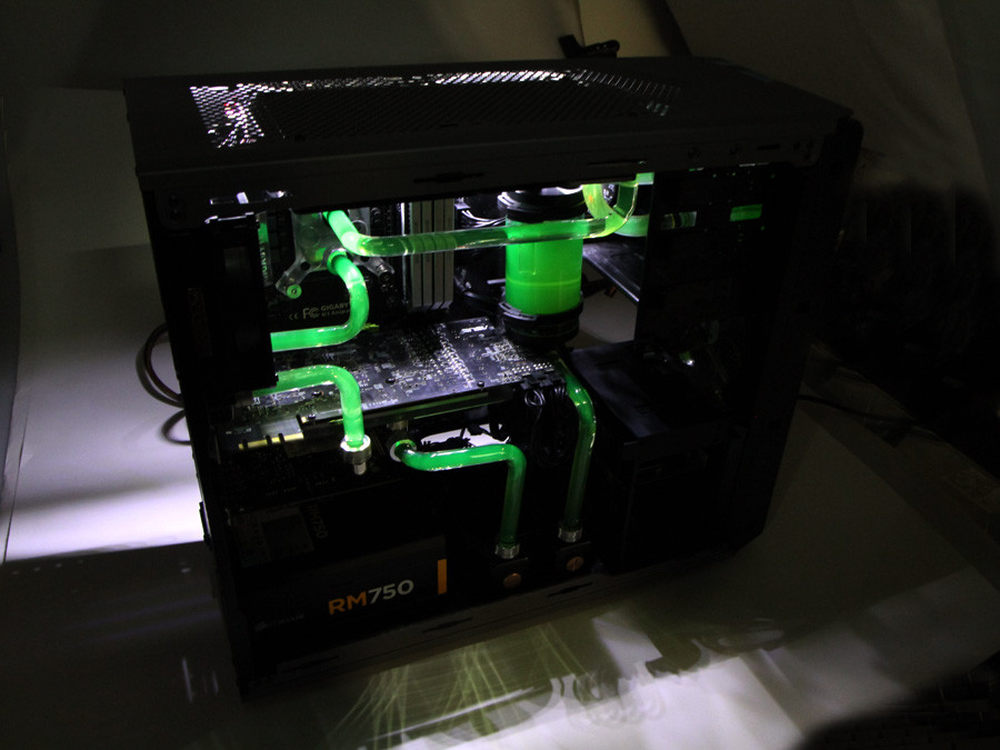

水冷在温度上优势非常明显，其中最明显就是显卡暴降了40度左右，这是一个非常变态的改变，其次是噪音方面的改变，耳朵离机箱20cm左右几乎听不到任何噪音，当然用人耳测试噪音太主观没有任何依据，但事实的确安静了很多，除了噪音和温度之外惊人的变化外，安装完亚克力硬管之后机箱内部也变得非常绚丽，与之前的风冷根本不在一个档次上，总之这次改造无论在温度、噪音以及外观上都有了很大的提升，本次改造非常成功。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
