小有小的玩法！乔思伯W1机箱水冷改造
1/46
续《小机箱塞290X！小编打造硬管水冷系统》和《显卡暴降40度!风冷散热变身全硬管水冷》之后第三次水冷改造，前两次都是用的塔式机箱，随着小机箱的流行我们能不能将硬管也塞进ITX小机箱呢？亚克力硬管与ITX小机箱能碰出什么样的火花呢？怀揣着挑战以及试试的想法开始了这次的改造，机箱方面笔者选择了乔思伯W1机箱，选择这款机箱原因有两点一：这款机箱之前已经有人对其改造并上水，不过使用的是软管，改造的也毫无美观；二：在同样结构的机箱中乔思伯W1体积相对较小，而简约硬朗的外观正是笔者喜欢的，小机箱有小机箱的玩法，下面我们开始这次的改造吧！
------------------------------------------------------------------------------------------------------------------
扩展阅读：
《显卡暴降40度!风冷散热变身全硬管水冷》
《小机箱塞
2/46

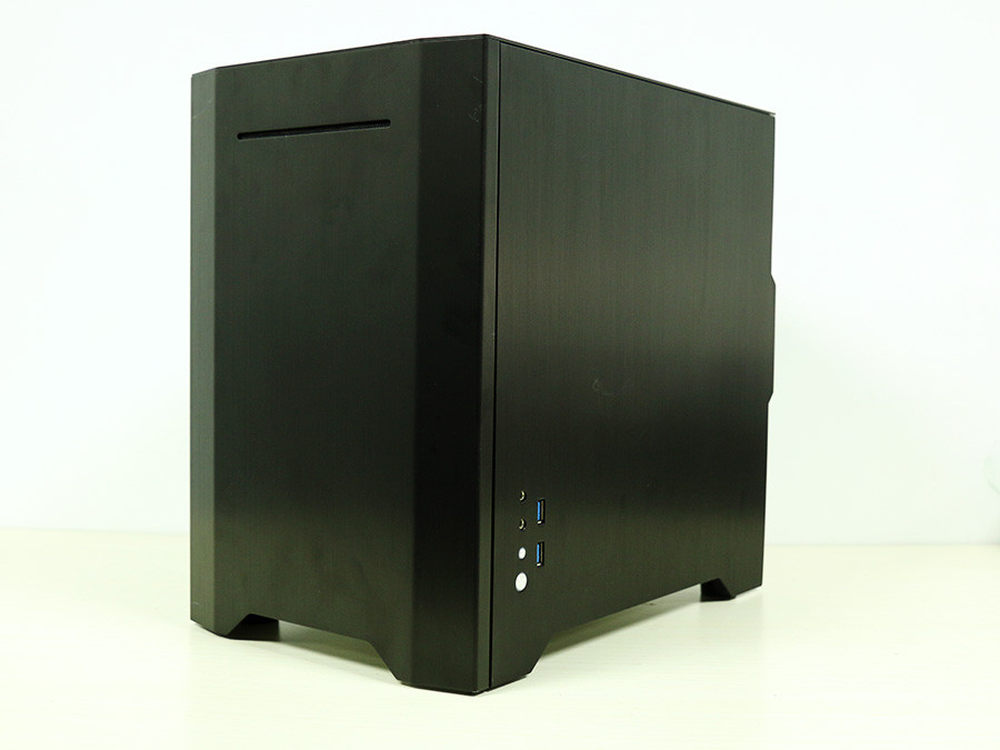

改造的主角—乔思伯W1机箱，看到这款机箱的实物还是今年的台北电脑展上看到的，这款机箱给笔者第一印象就是这不是国外论坛上的网友自己设计的全能ITX小机箱M1吗，拆开之后发现两者只是外观比较像而已，而内部结构确实天壤之别，M1内部空间非常大，用于安装水冷小钢炮再适合不过。
和之前装机/改造文章一样，下面笔者为大家依次介绍本次改造所使用硬件。
------------------------------------------------------------------------------------------------------------------
网上购买链接：
机箱：乔思伯 W1 ITX机箱 参考价格：￥599
CPU：Intel I7-4770k 参考价格：￥2249
主板：乔思伯 W1 ITX机箱 参考价格：￥599
CPU：Intel I7-4770k 参考价格：￥2249
主板：
4/46
显卡方面笔者选择迪兰的LCS R9 290X水冷版显卡，这款显卡自带EK水冷头，为我们省去了单独购买冷头和安装冷头的烦恼。
------------------------------------------------------------------------------------------------------------------
网上购买链接：
机箱：乔思伯 W1 ITX机箱 参考价格：￥599
CPU：Intel I7-4770k 参考价格：￥2249
主板：
5/46

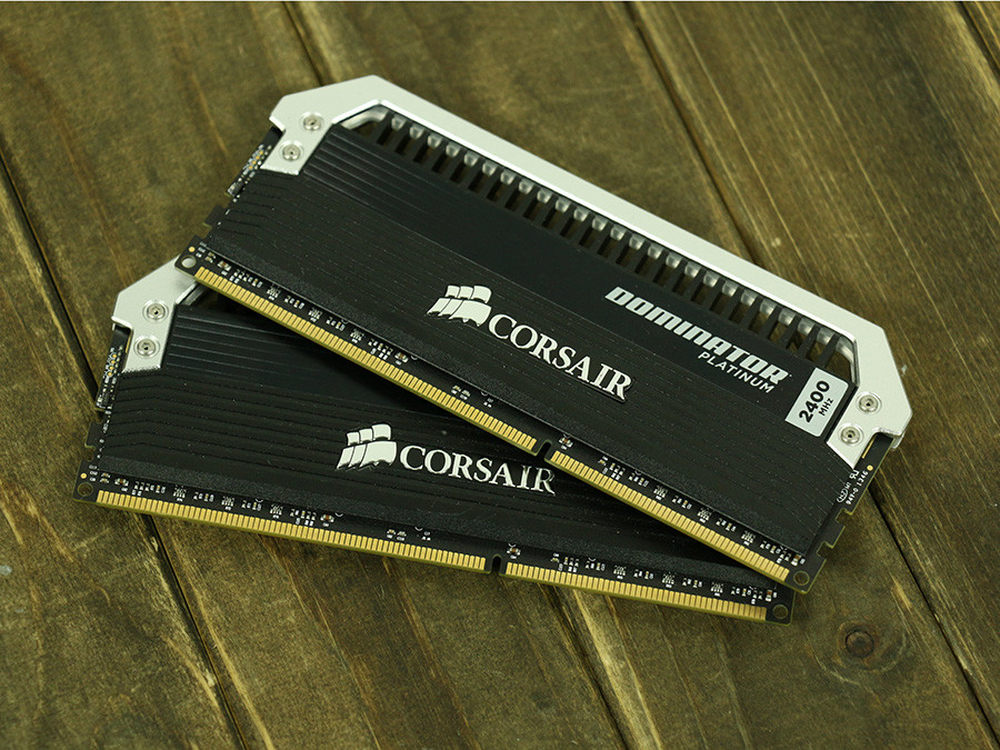

内存方面笔者选择了海盗船白金统治者4GBX2套装，外观霸气性能强悍没理由不选它，而且内存配色和这次改造的配色也很搭！
------------------------------------------------------------------------------------------------------------------
网上购买链接：
机箱：乔思伯 W1 ITX机箱 参考价格：￥599
CPU：Intel I7-4770k 参考价格：￥2249
主板：
6/46

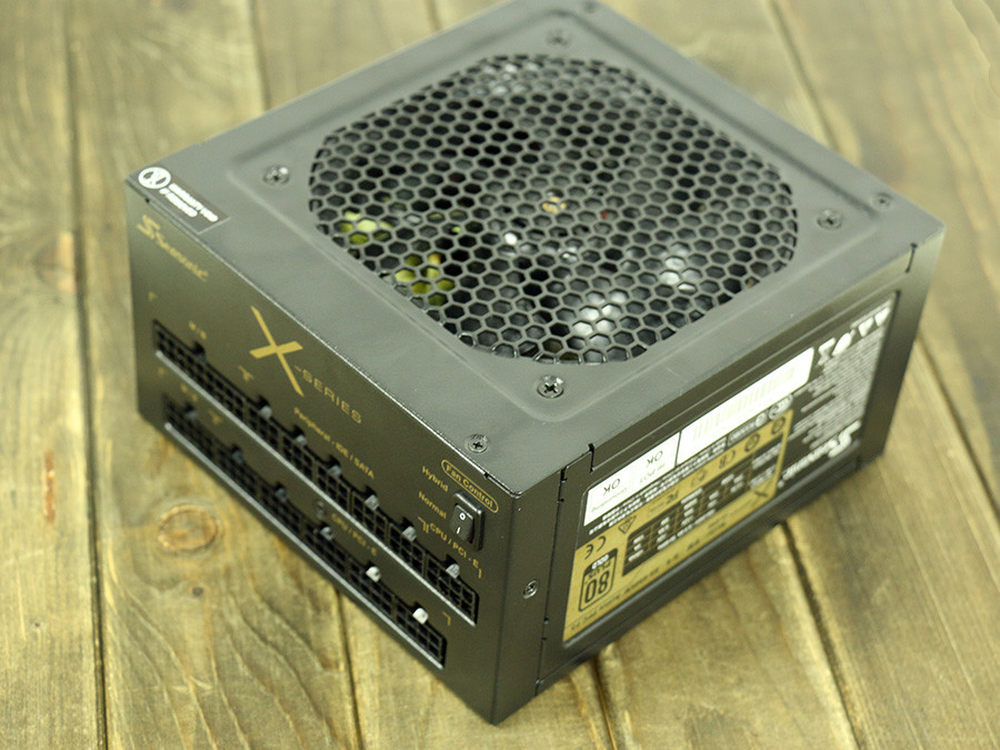

电源方面的要求的就是短、全模、功率在500w左右，寻寻觅觅最终还是选择海韵X650这款电源。
------------------------------------------------------------------------------------------------------------------
网上购买链接：
机箱：乔思伯 W1 ITX机箱 参考价格：￥599
CPU：Intel I7-4770k 参考价格：￥2249
主板：华硕玩家国度
7/46

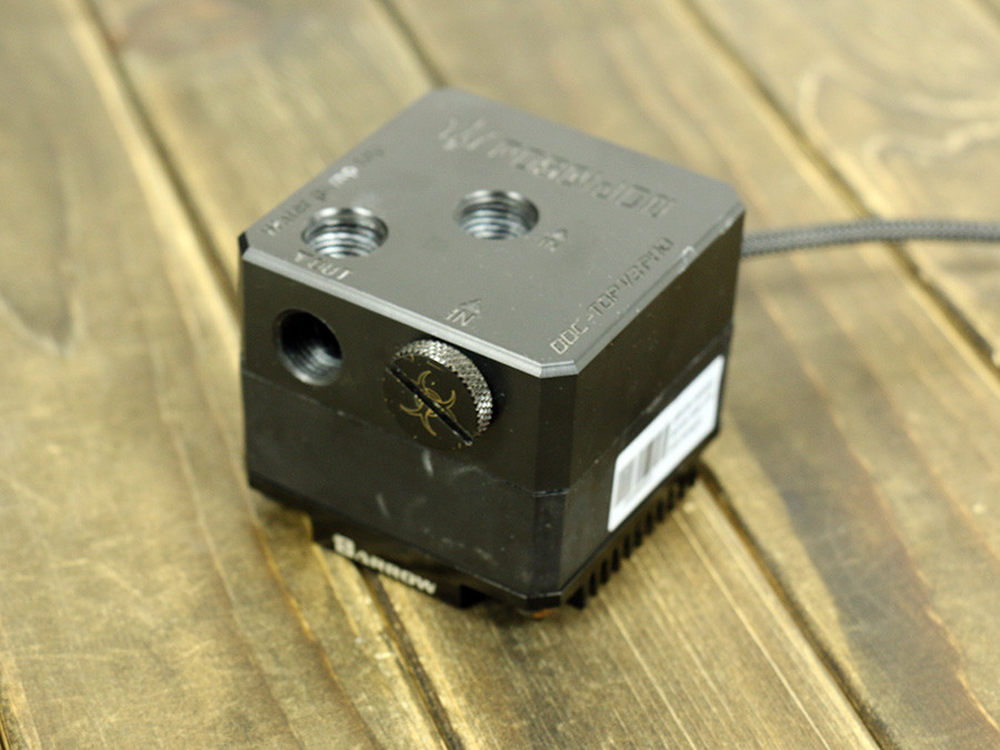

水泵的选择：这里笔者推荐拆机DDC加东芝芯片PCB加BARROW散热片加海神DDC TOP上盖的组合，以上就是性能、噪音、价格的完美组合，下面都有链接大家别着急哈。
------------------------------------------------------------------------------------------------------------------
图中介绍产品网上购买链接：
DDC水泵：DDC 拆机水泵 10W版本 可改薄版本 参考价格：￥130
海神DDC水泵：最新款海神P680水泵 全新DDC 18W水泵 参考
8/46

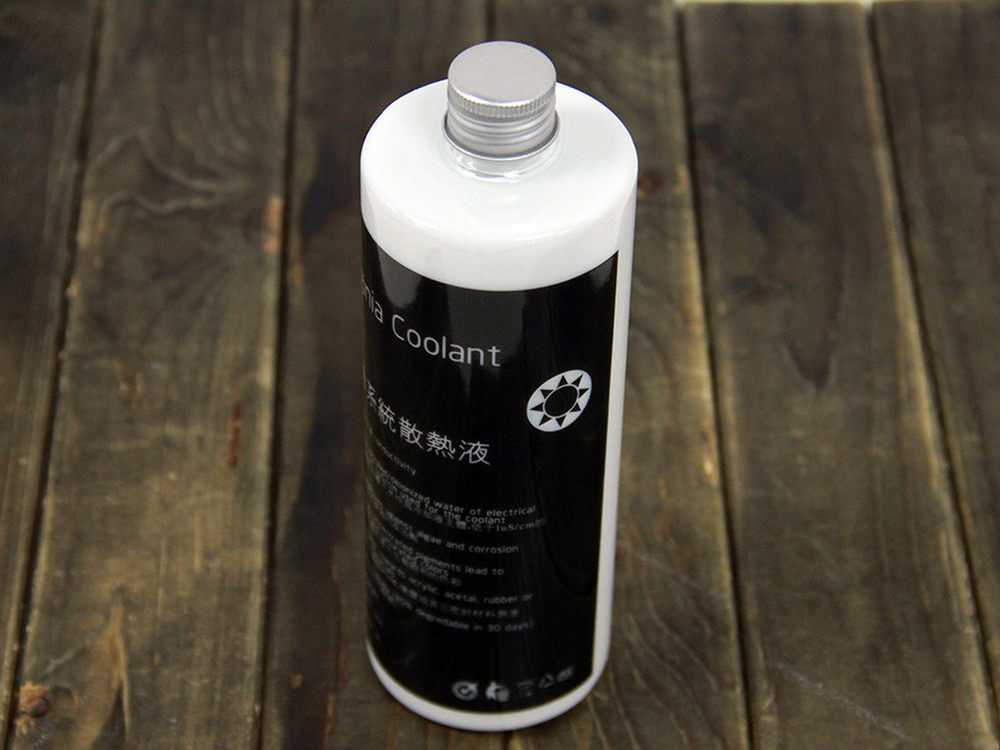

白色一直都是笔者颜色，白色加黑色更是一种超级经典的配色，这种配色更适合W1沉稳硬朗的外观。为啥选择国产白色冷夜？最主要的原因就是55元500ml的低廉价格，颜色要比自己勾兑的正（我们知道切削液 一定比例的蒸馏水就可以勾兑出白色的冷夜，但这种自己勾兑的冷夜颜色偏黄，有点像那个；长时期使用会使管壁变黄，水箱也会留下一圈油渍，清理起来也非常麻烦），那么好而又便宜的冷夜不买它难道要花300元买一瓶进口的冷夜？
------------------------------------------------------------------------------------------------------------------
图中介绍产品网上购买链接：
水冷液：Enginia 奶白冷液/含抗藻防腐成分 参考价格：￥55
注意：购买冷夜的时候注明泡泡网的网友，店主会优惠20元左右。
9/46

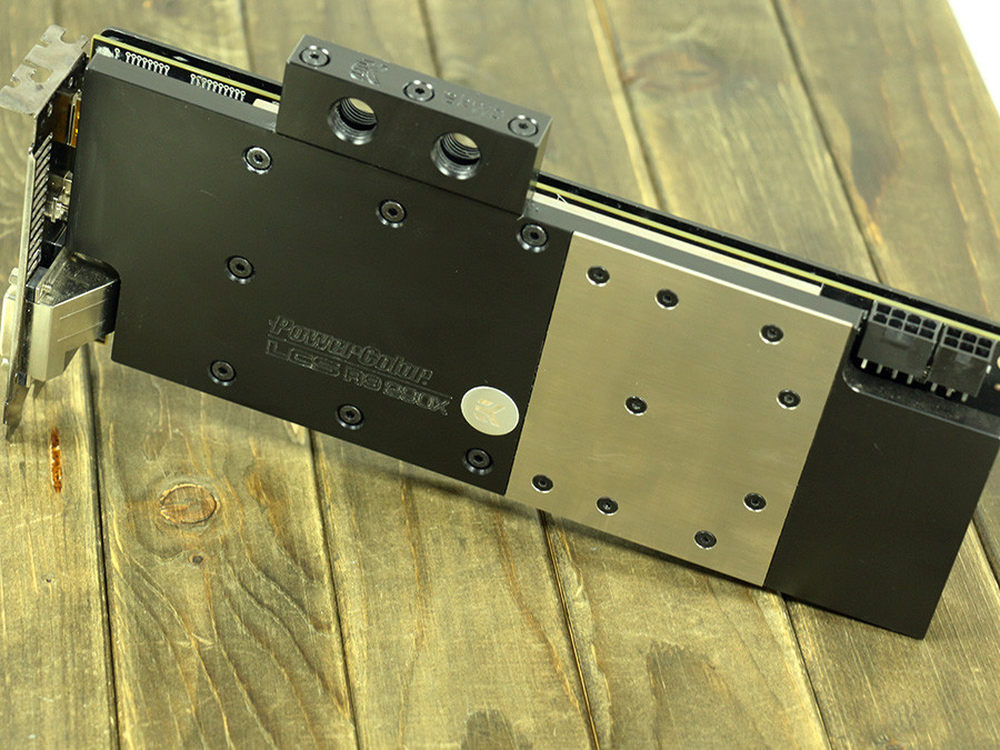

迪兰LCS R9 290X显卡自带EK水冷头，所以这里就免去了单独购买GPU冷头与安装的麻烦。

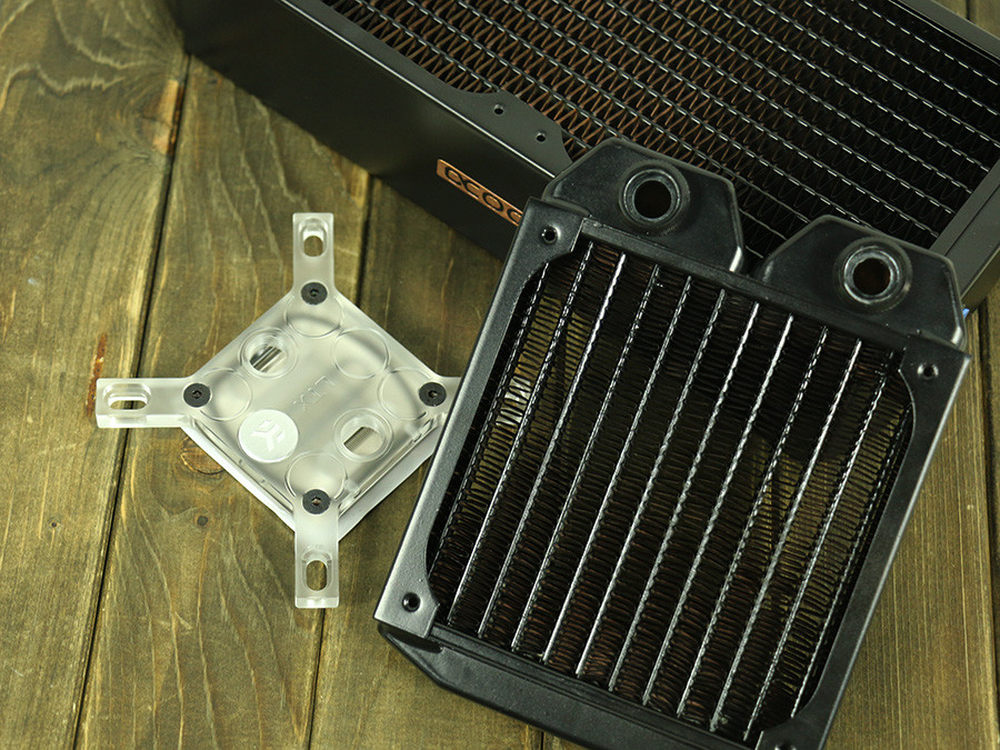

水冷部分我们选择EK 入门级冷头加ALPHACOOL 120薄加ALPHACOOL240厚冷排的组合，具体效能能与120加120加240薄效能类似。
------------------------------------------------------------------------------------------------------------------
图中介绍产品网上购买链接：
CPU冷头：EK - Supreme LTX - Nickel CSQ 电镀 铜底 CPU水冷头 参考价格：￥450
240冷排：
10/46

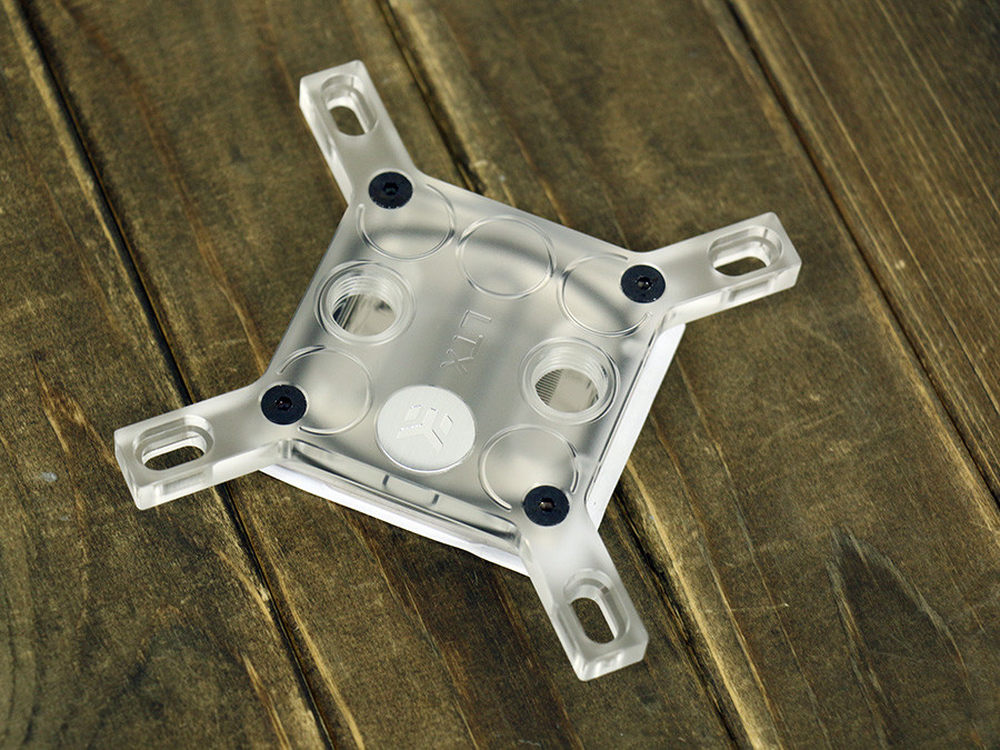

EK-Supreme LTX CSQ水冷头，LTX为Supreme系列入门级水冷头，特点就是便宜好看，至于性能？只能说比一体水冷要好点。追求性能的玩家可以购买EK Supreme Acetal 系列的冷头。
------------------------------------------------------------------------------------------------------------------
图中介绍产品网上购买链接：
CPU冷头：EK - Supreme LTX - Nickel CSQ 电镀 铜底 CPU水冷头 参考价格：￥450
240冷排：
11/46

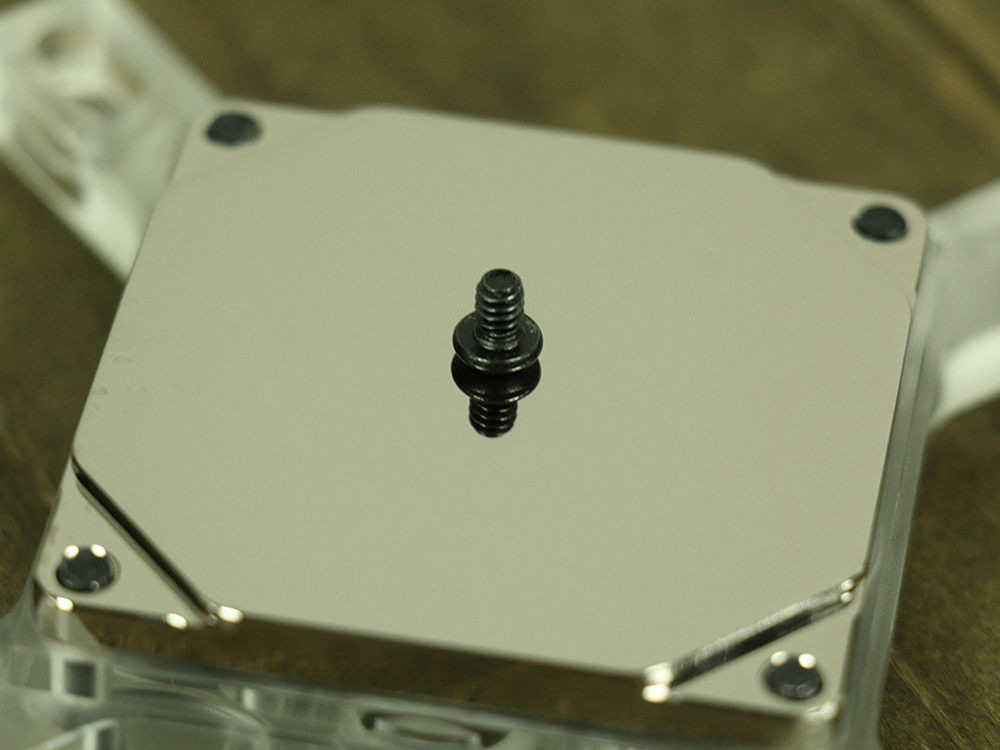

拿到散热器/水冷头后观察冷头表面处理工艺以及成为一种职业病，拿到这款水冷头之后就顺手拍了一张，上图可以看出EK LTX系列虽为一款入门级的水冷头，但在工艺、用料方面一点都没有缩水！（当然要除了扣具，连背板都不送）
------------------------------------------------------------------------------------------------------------------
图中介绍产品网上购买链接：
CPU冷头：EK - Supreme LTX - Nickel CSQ 电镀 铜底 CPU水冷头 参考价格：￥450
240冷排：
12/46

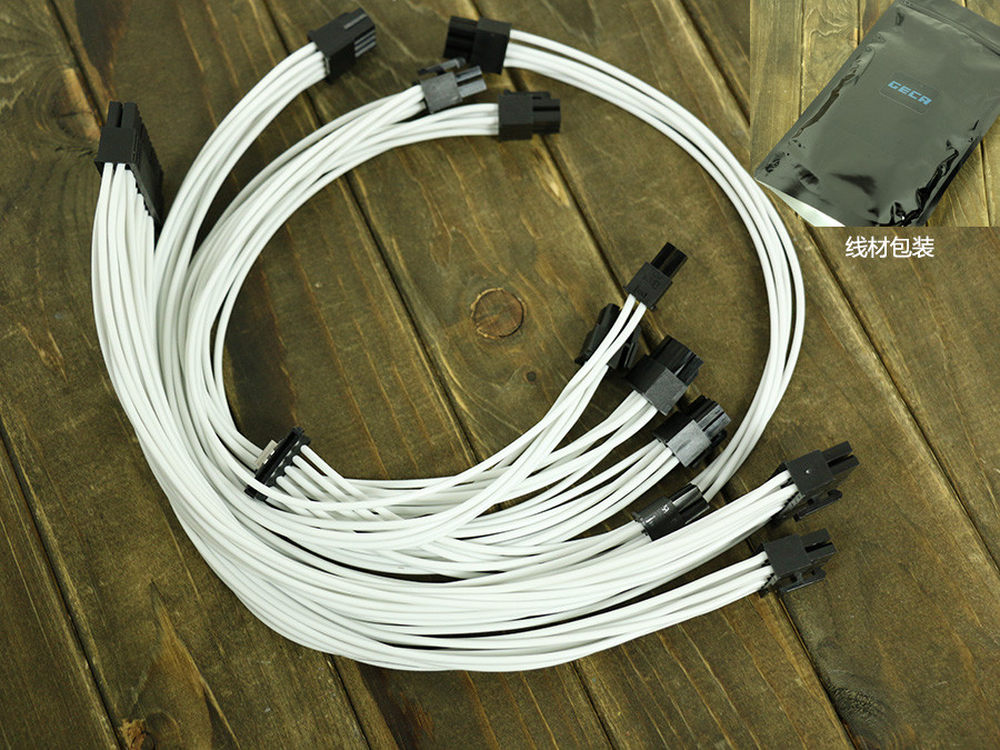

线材方面笔者选择了GECA的定制线，由于在小机箱中使用普通蛇皮网线材占空间太大肯定不会使用，电子线是我们最佳的选择，GECA定制的这种白色电子线并不会像硅胶线那样出现褶皱的现象发生，长时间使用也不会出现发黄的现象，这点笔者非常满意。
为啥要选择定制线而不是自己做？
原因一：自己制作线材费时费力，如果是新手可以最终效果还没有原装线材好，对于新手来说自己亲自动手制作线材非常麻烦。
原因二：自己制作线材成本与网上定制的线材更高，而且定制线材制作过程过程非常快，基本下单之后2-3天就可以做好，大家都那么忙何必浪费那么时间在做线上呢？
------------------------------------------------------------------------------------------------------------------
图中介绍产品网上购买链接：
定制线材：极线（GECA）模块线材 参考价格：￥根据实际情况而定
13/46

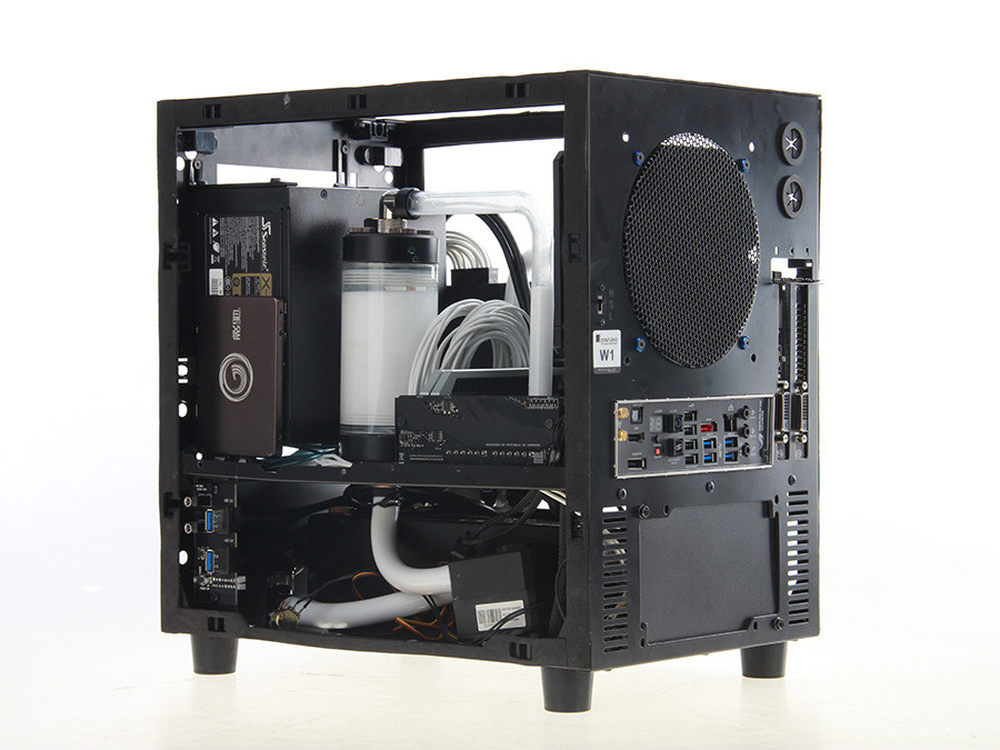

拿到机箱之后，笔者叮咣五四将这款机箱拆成零件状，拆掉机箱前置硬盘架，三面侧板之后剩下机箱框架。
这里说下笔者的改装思路吧：
1、从结构上看乔思伯W1除了外观更硬朗外，其结构方面与风靡全球的火鸟小巨蛋、XIGMATEK天鹰等机箱类似，都是采用上下分成结构，电源下置的结构，说实话笔者对于这种结构并感冒，这种结构或多或少有浪费空间的嫌疑。W1电源安装位置浪费空间非常多，那么把电源前置（把电源放到隔层上前方贴近机箱进风口位置，这样岂不是风道更好？），而节省出来的电源安装位则可以安装60mm左右的240冷排（散热效果更出众！）底部除了可以安装240冷排外还可以安装2-3块2.5寸硬盘，这样空间搭配岂不是更好。
2、冷排下置后可以方面之后的维护，方便更换冷夜等日常维护。
3、冷排下置后还可以方便水路的安装，那么小的箱子上水可不是一件容易的事情（除非你有一双纤细而又灵活的双手）。
4、乔思伯W1机箱虽然不用改造就可以支持120 240薄排的散热规模，但是240上置之后漏水之后毁坏硬件的风险也随着变大，而下置就不会出现这种尴尬的事情发生。
反正将原电源位，改为240mm冷排位没有什么坏处，对于要上水冷的小机箱来说更合理，下面我们继续。
改造相关知识扩展阅读：
《MOD初级教程：如何折弯你的亚克力硬管》
《MOD初级教程之：如何自己动手开侧透》
《好马要好鞍！10大MODER必备改造工具》
26/46

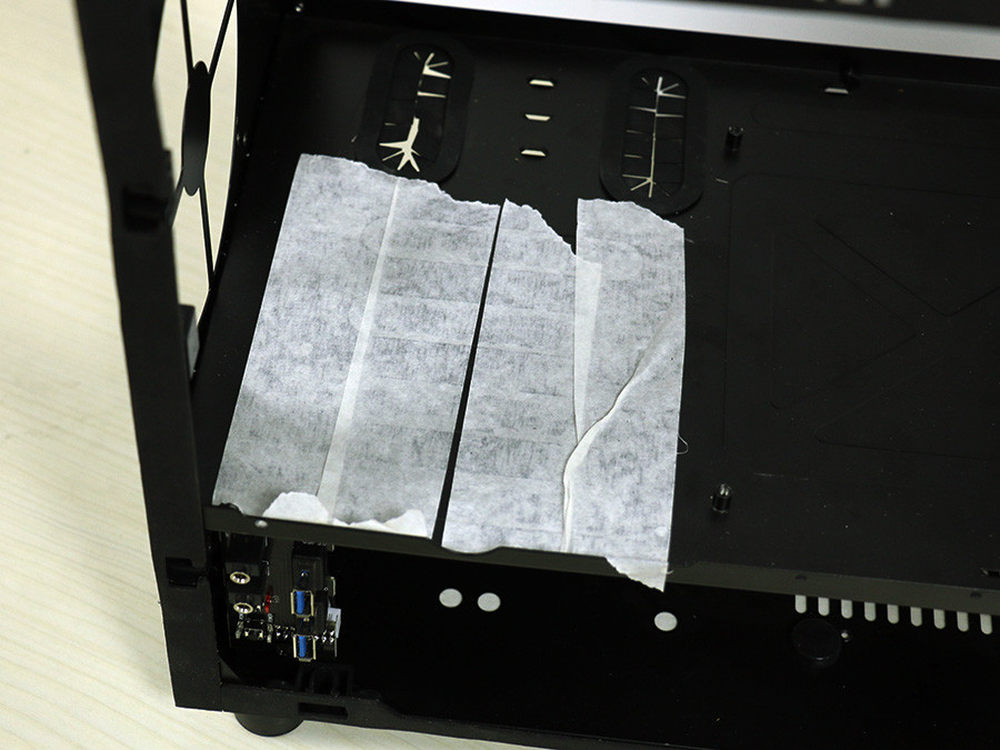

机箱底部开双120风扇位很简单，画出大概的尺寸然后切掉多余的部分。
27/46

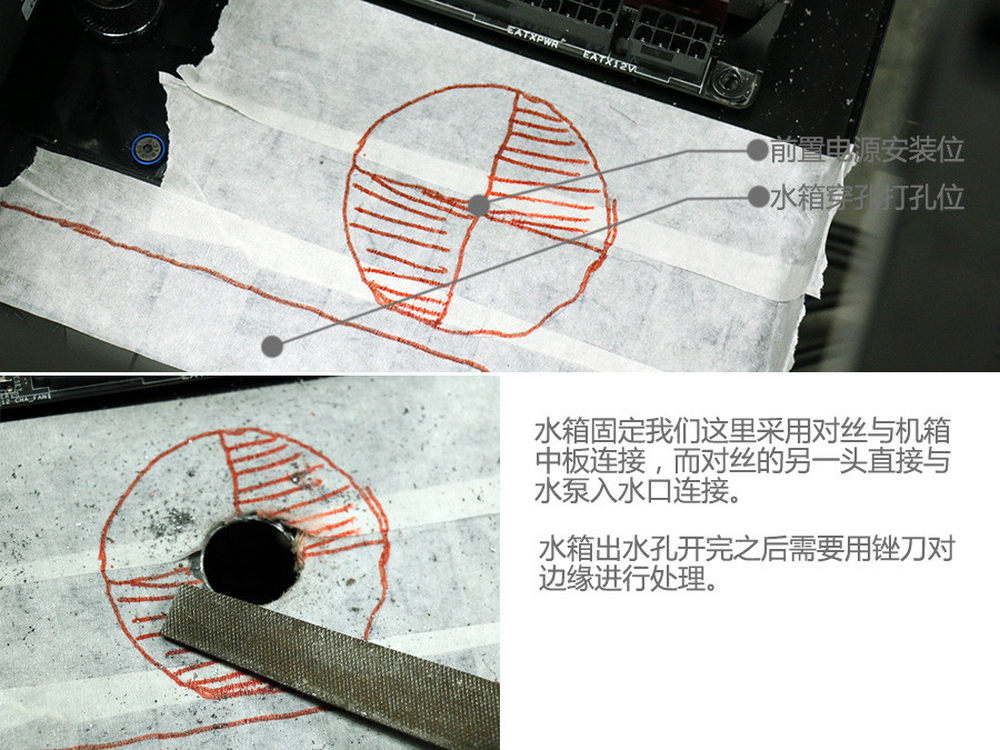

电源与主板主板之间的水箱安装空位，打孔过程也非常简单，这里就不多说明了。
28/46
整个改装到这里就结束了，过程很短，拍摄改装都是笔者一个人所以有些精彩的过程无法记录，所以直接上最终效果。
29/46

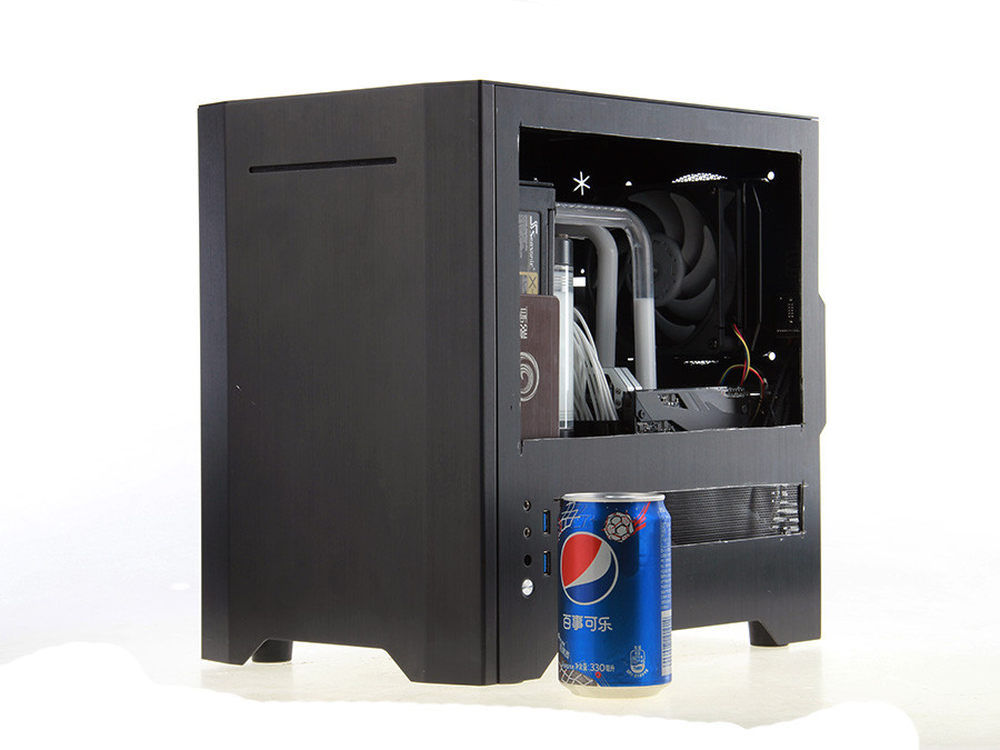

与可乐罐做对比。
30/46
换个场景来一张。
31/46

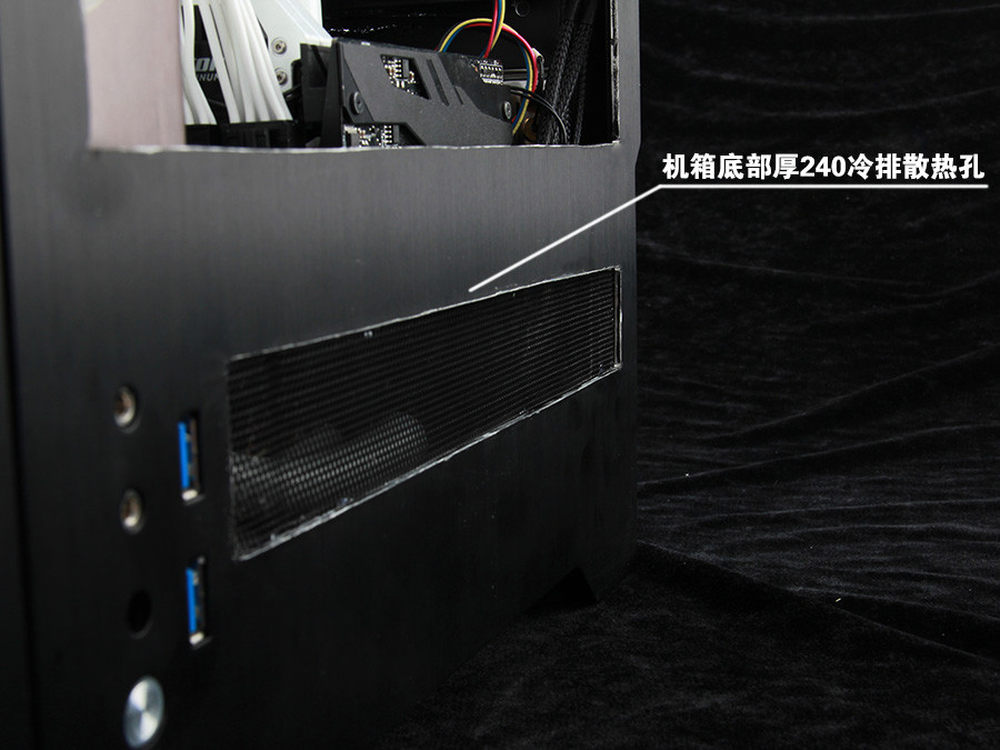

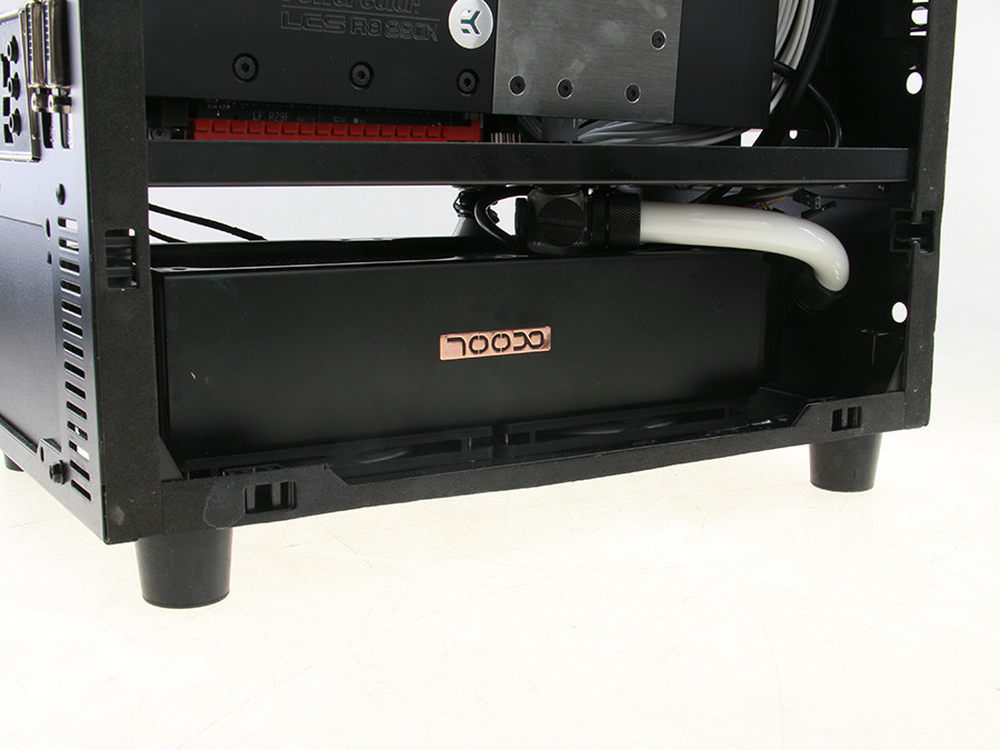

底部240能排热风从两侧排出。
32/46

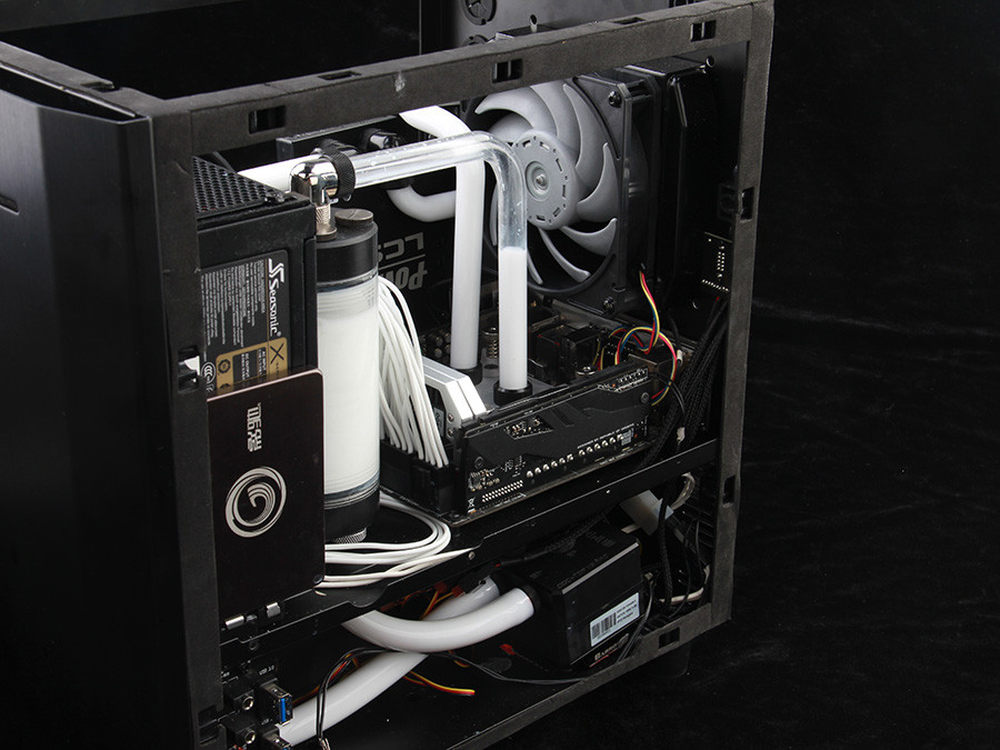

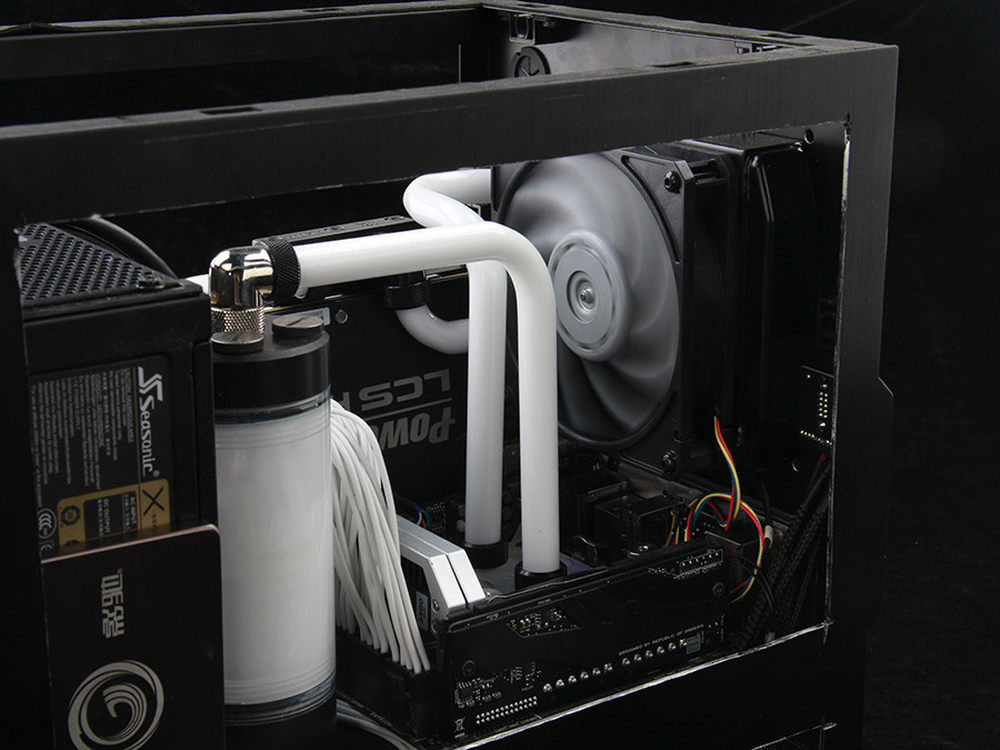

整体水路一览。
33/46
换个角度。
34/46
还是换个角度。
35/46
依然换角度。
36/46

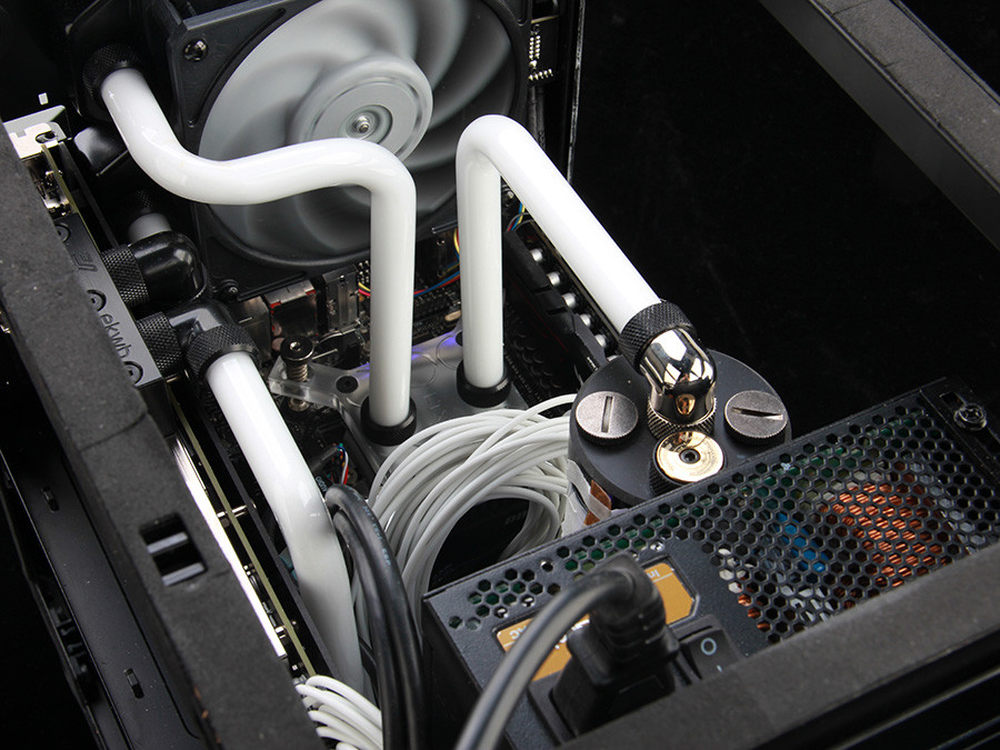

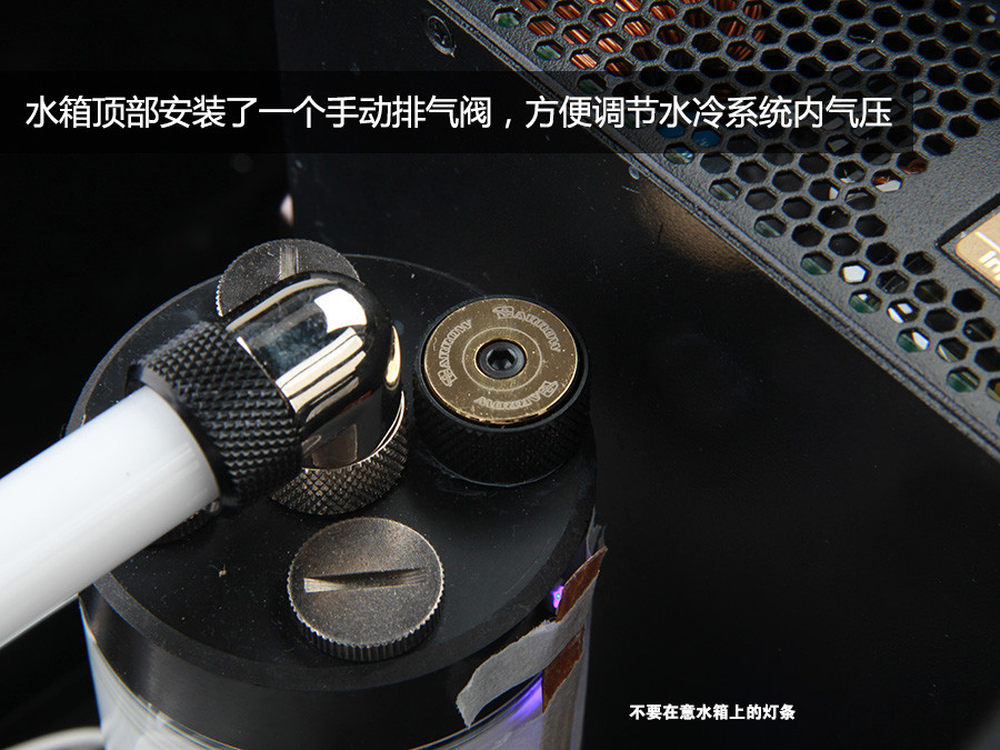

水箱上的排气阀，这个排气阀非常管用，不用拧开水箱上的堵头就能排气而且是实时平衡水冷系统中与大气之间的压力，非常神奇而又管用的小玩意。
37/46

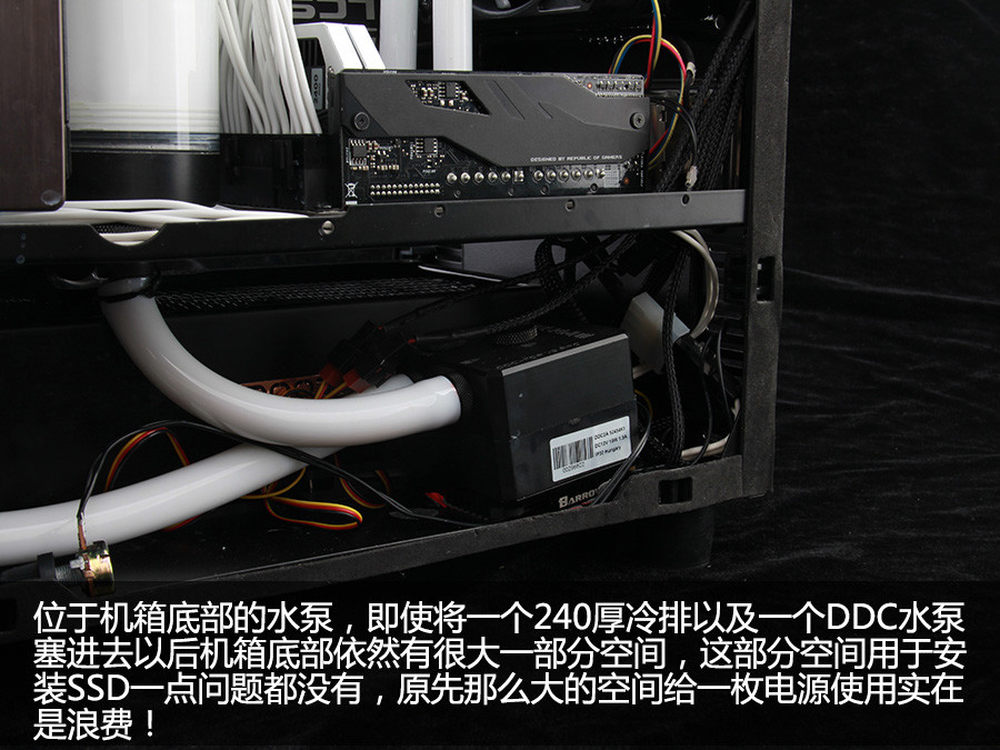

继续吐槽w1底部空间。
38/46
另一侧冷排特写。
39/46

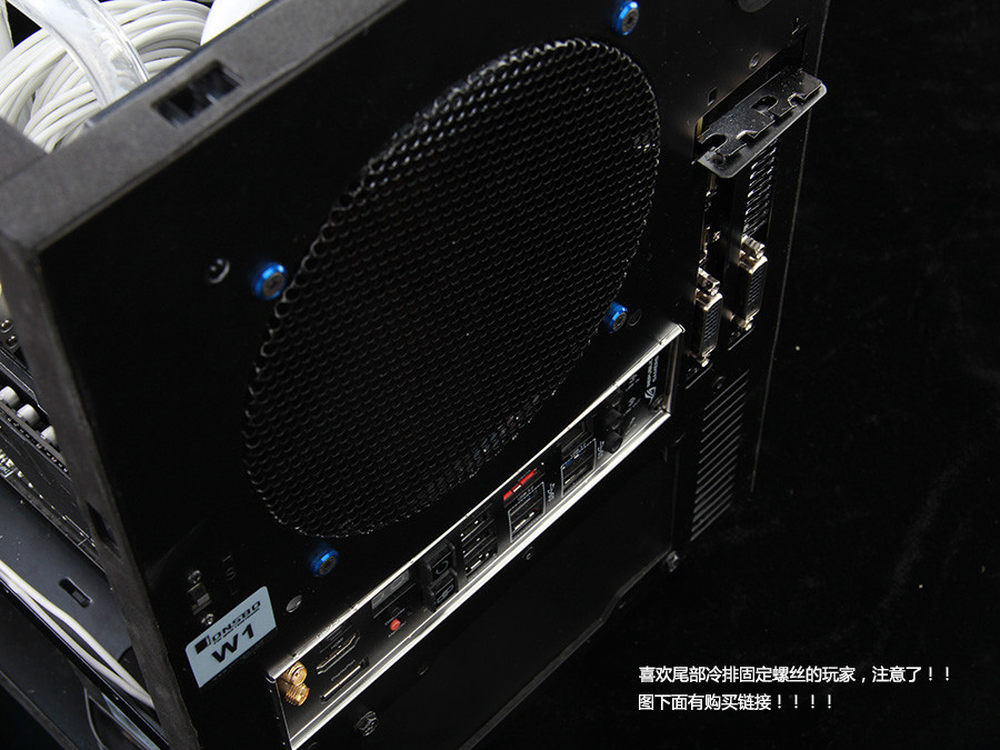

机箱尾部特写。
------------------------------------------------------------------------------------------------------------------
图中介绍产品网上购买链接：
图中的垫片：彩色 铝合金 沉头 垫圈 参考价格：￥0.1
图中的螺丝：沉头内六角螺丝 参考价格：￥0.1
40/46

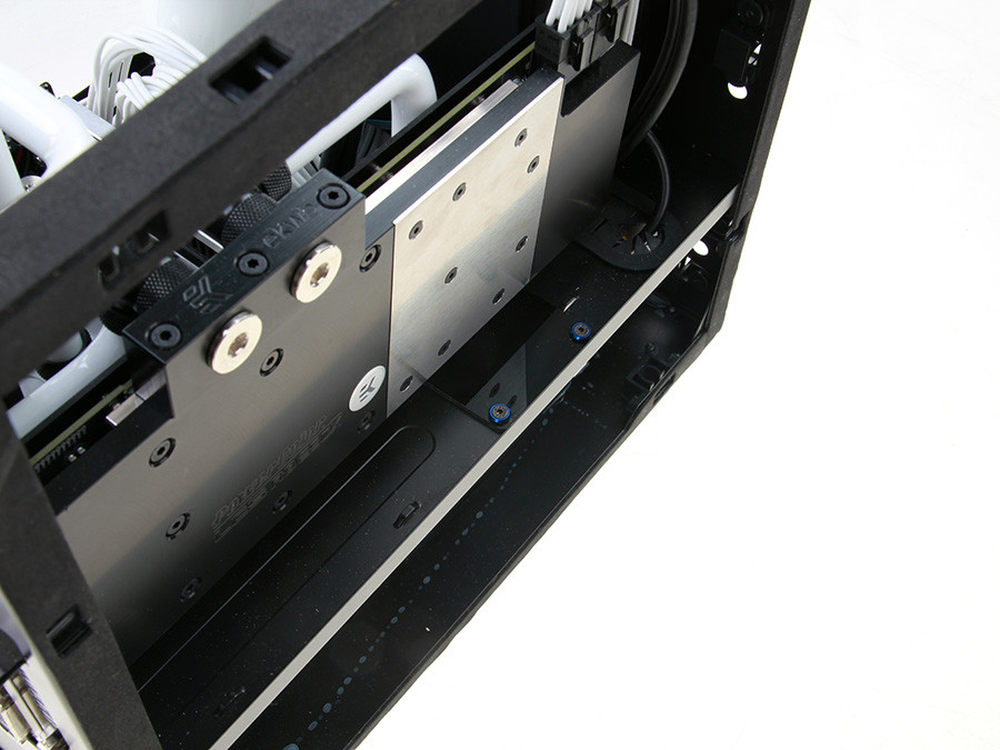

迪兰LCS R9 290X显卡特写。
41/46
依旧是显卡特写。
42/46

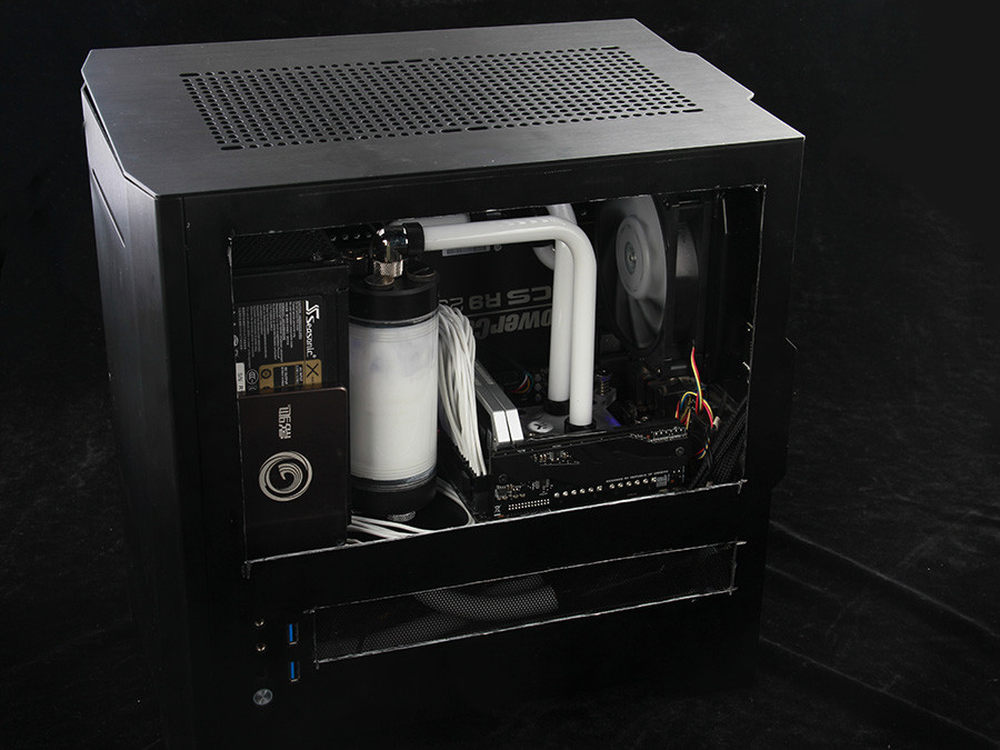

最后来张整体的。
43/46

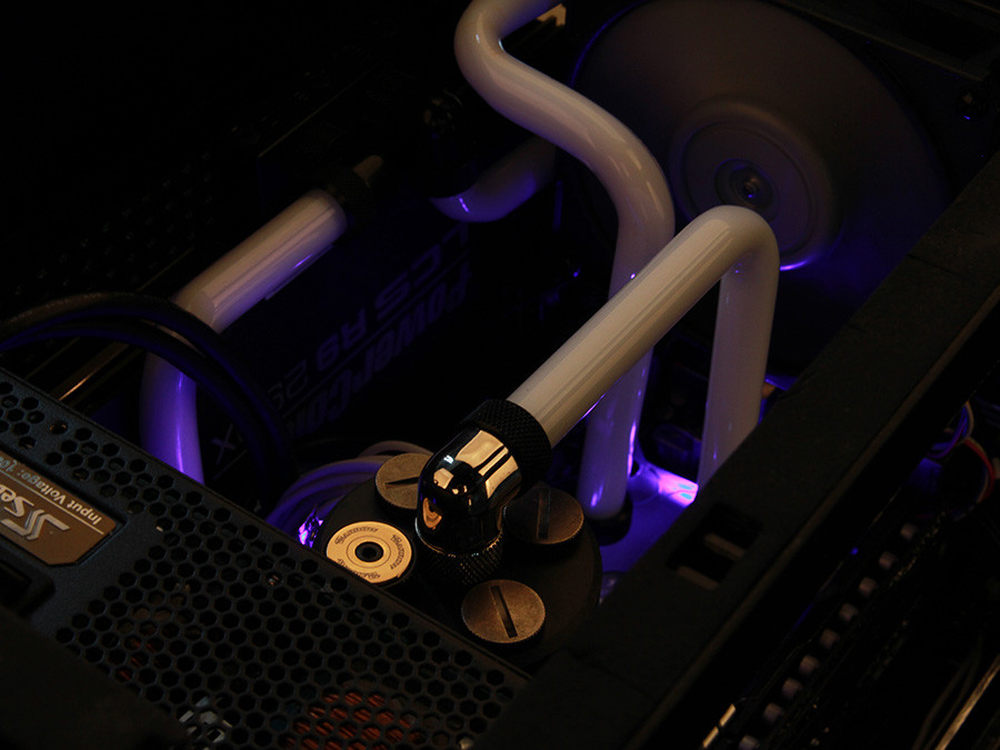

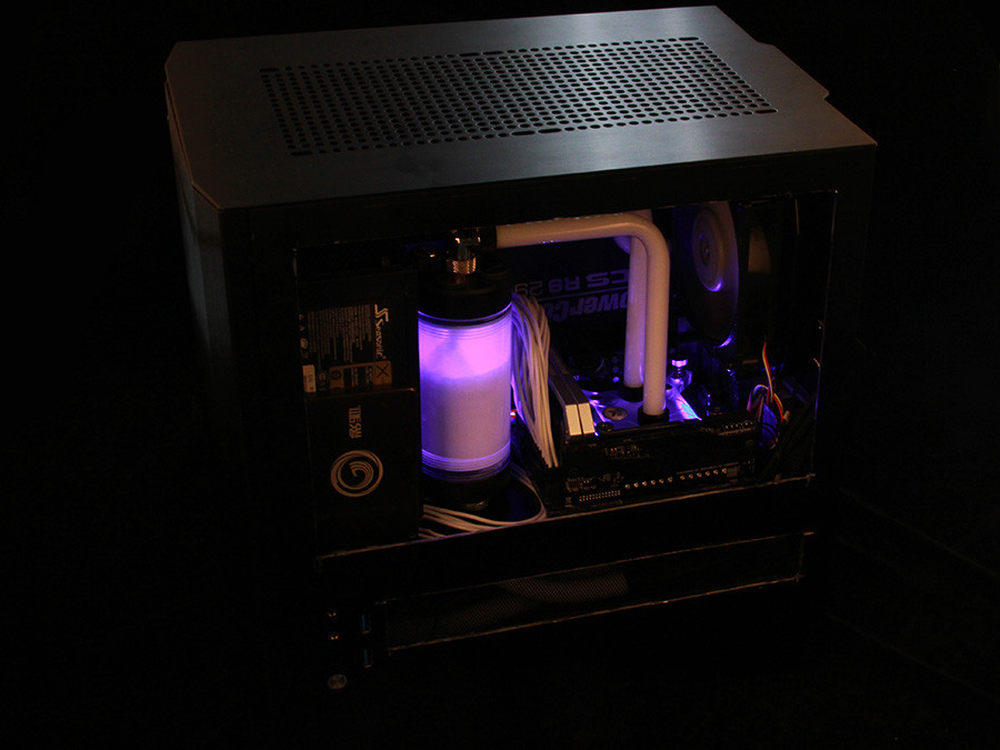

下面我们看看灯光效果。
44/46

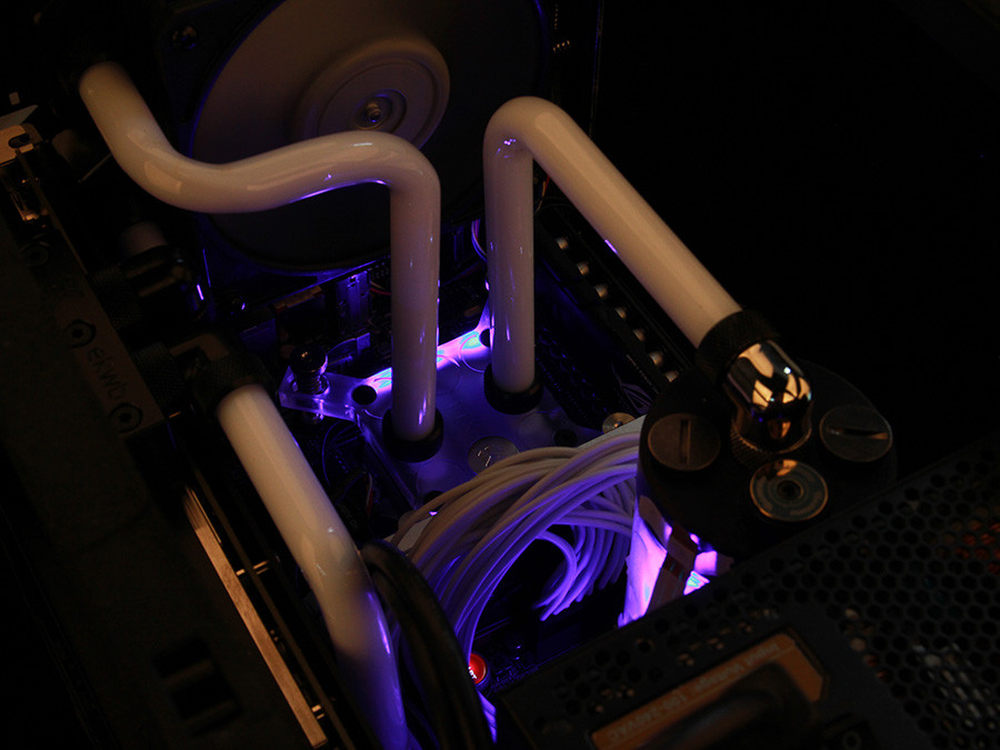

灯光以柔和为主拒绝光污染！
45/46
最后依然是整体灯光效果。
46/46
下面我们看下这款小机箱上水之后温度表现效果。
最后是温度测试成绩，显卡FURMARK进行拷机，CPU使用ADID64进行满载测试，两块测试分开进行，为了保证数据的准确性，每种测试过后都会关机冷却30分钟。
由于在机箱底部塞进了一个60mm左右的240冷排，其散热性能不比同冷排规模的塔式机箱差，并没有因为机箱体积缩小而导致散热缩水的情况发生。其中R9 290x满载温度不过52度左右，小箱子能达到这样的水准真的很令人意外，不过CPU的温度表现却马马虎虎基本与一体水冷效果相当（笔者想过原因，有可以和水路设计有关系，经过显卡加热的水只经过一枚12cm薄冷排冷却之后直接流入CPU冷头，水没有得到及时的降温就流入CPU冷头，这个原因靠谱，如果更换效能更好的120冷排估计CPU的温度会好些），这次的改造温度表现还算令人满意，至少达到了水冷该有的水准；当然本次的改造也有不足的地方，比如对于材料处理过于毛糙，这也是笔者为什么在黑色的背景下拍，因为瑕疵太多不忍直视！由于时间的关系本次改造有很多功能还未实现比如尾部放水阀、尾部交流电接口，SSD灯光的改造等等，即使这样本次改造陆陆续续也用了1个星期的时间中间有一部分的时间用在摆造型拍图！本次作品要晚膳的地方还有很多，笔者这里只是给出一个大致的一个方案，更多的改造空间还留给网友们吧。
本次改造到这里结束了，希望大家在改造/MOD的过程中玩
