超金牌效率 玛侕斯5系800瓦电源评测
1/23
泡泡网电源频道7月23日 随着电源主机配件的不断升级，PC越来越走向高端配置，已经成为事实，更多的游戏玩家都在追求更爽快的游戏，因此高端、高品质、高瓦数，并且拥有高效率的电源越来越受到玩家的关注。最近著名游戏电源品牌玛侕斯就推出了一款，功率为800W的电源，并且电源的转换效率通过了80Plus的金牌认证。下面我们就来看下这款电源吧。
2/23
玛侕斯5系800W电源包装盒采用了黑红配色设计，很有游戏风格的感觉。并且在包装的上已经表明的电源产品的主要特点和卖点。
3/23
电源包装后部的写有电源的主要特点，并且标明了电源通过80Plus的金牌认证。以及玛侕斯品牌的介绍。
4/23

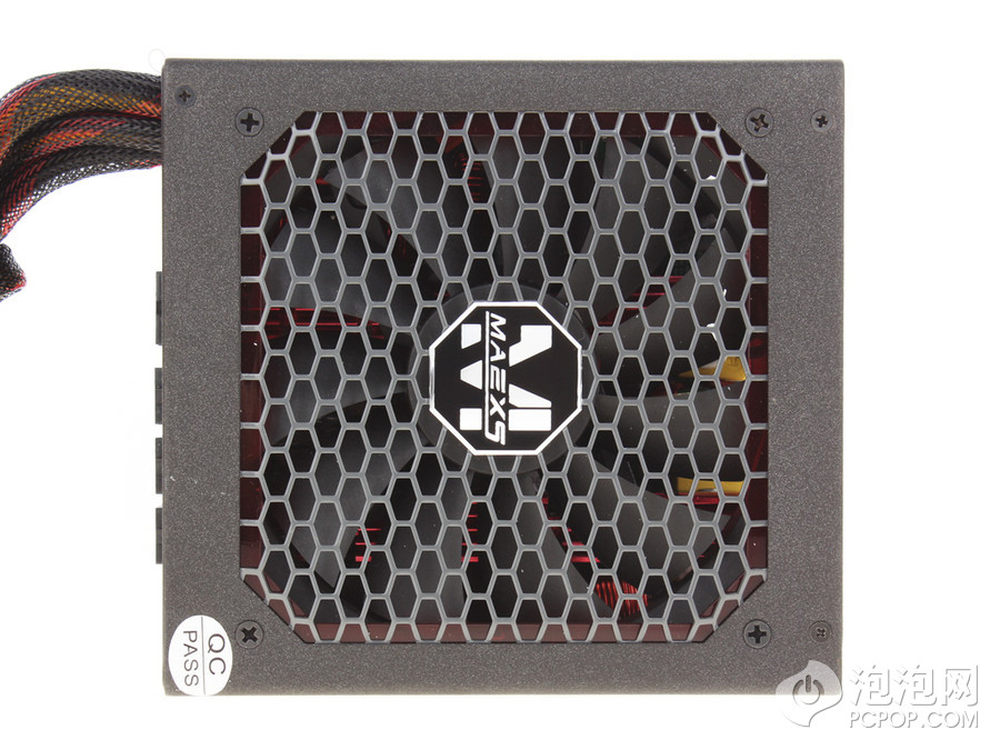

电源外观比较传统，是黑色系。另外我们可以看到电源内部配有一个140mm的大尺寸散热风扇，可以保证电源内部的散热需求，以及电源工作时的静音需求。
5/23
电源出风口，没有设计一个独立的电源开关。
6/23

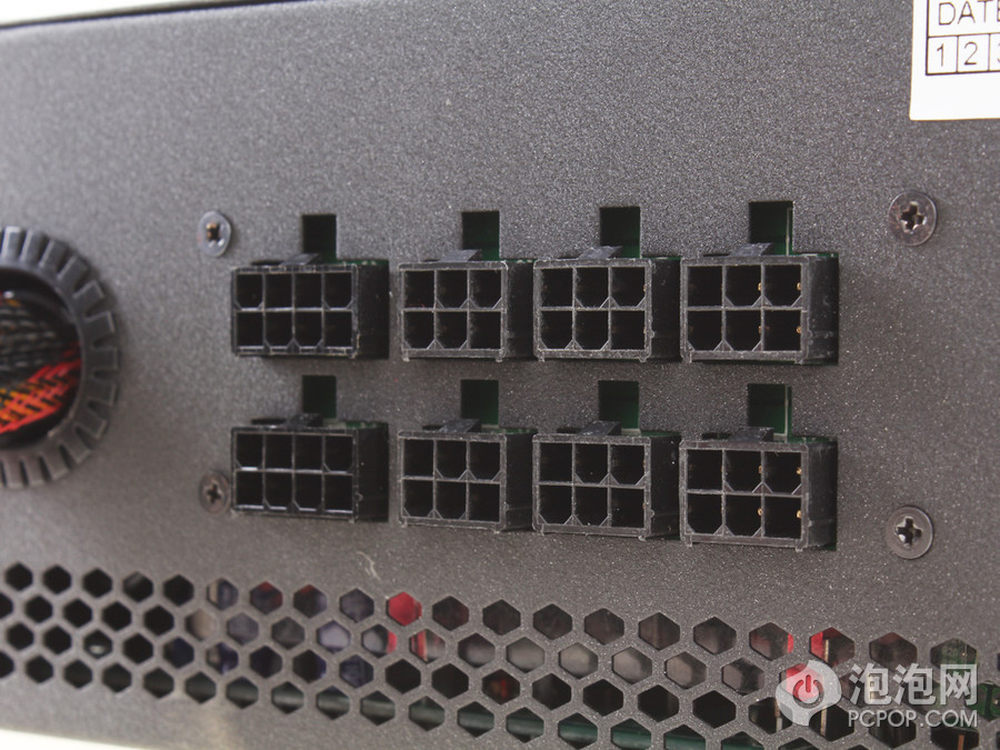

电源采用半模组的线材设计，并且留有多个线材接口。这样的好处就是玩家可以根据自己需要，链接线材，以减少多余线材在机箱内的影响，导致散热不佳。
7/23

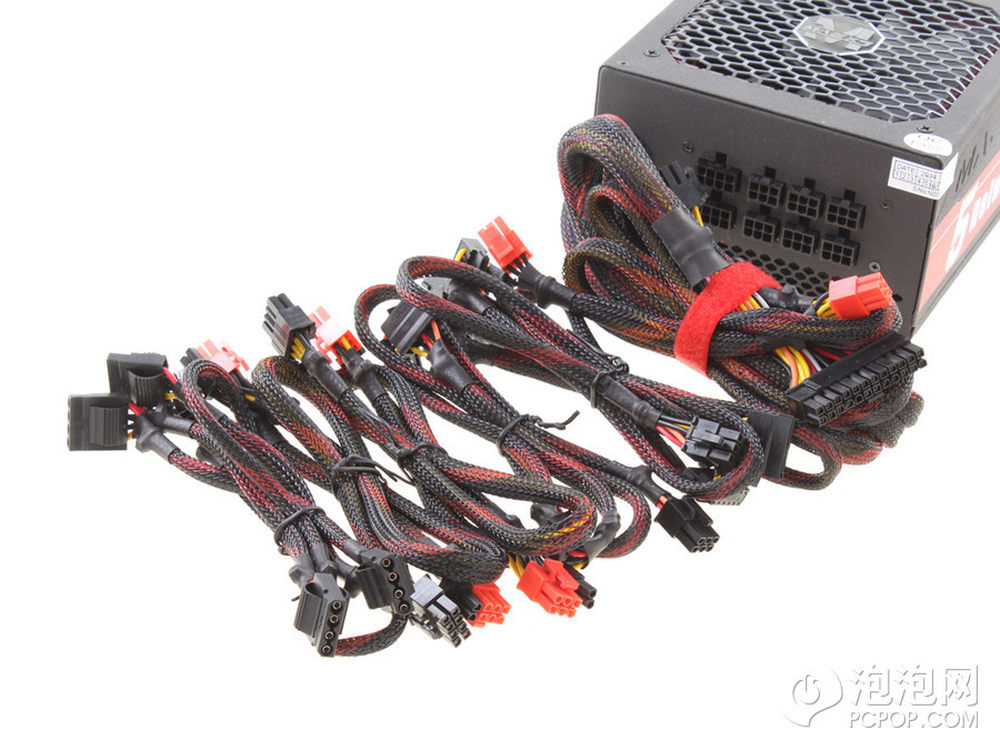

电源所有模组线材。
8/23

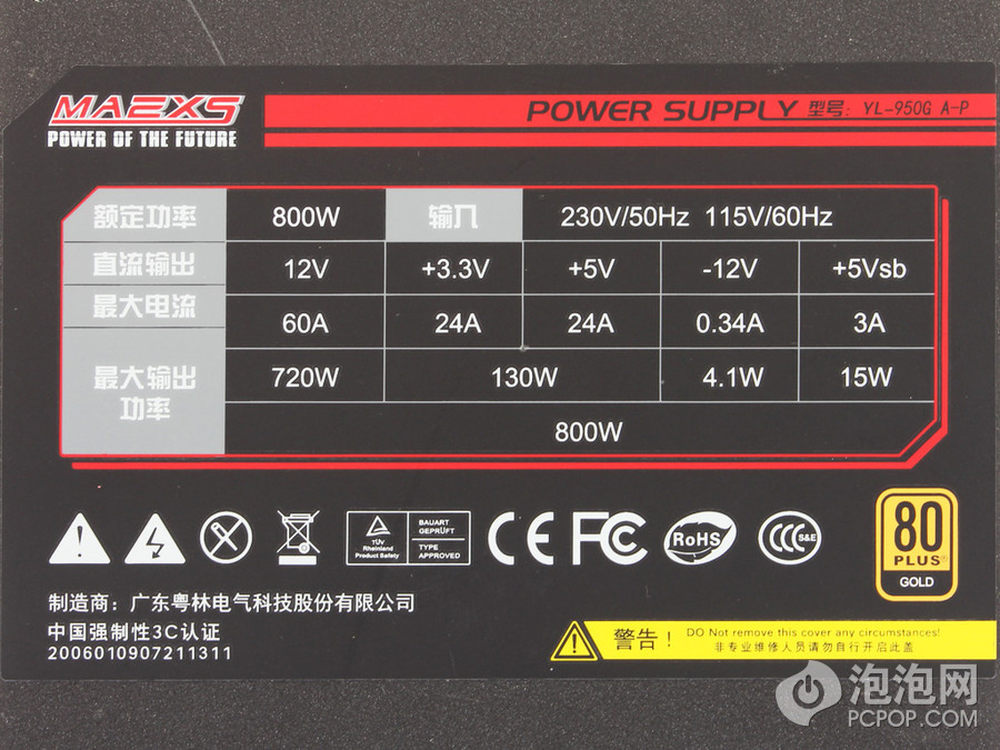

电源额定功率为800W，通过了80Plus的金牌效率的认证。电源采用单路12V输出，最大电流超过了60A，具有非常强劲的输出能力，最大12V输出可以达到720W。
9/23

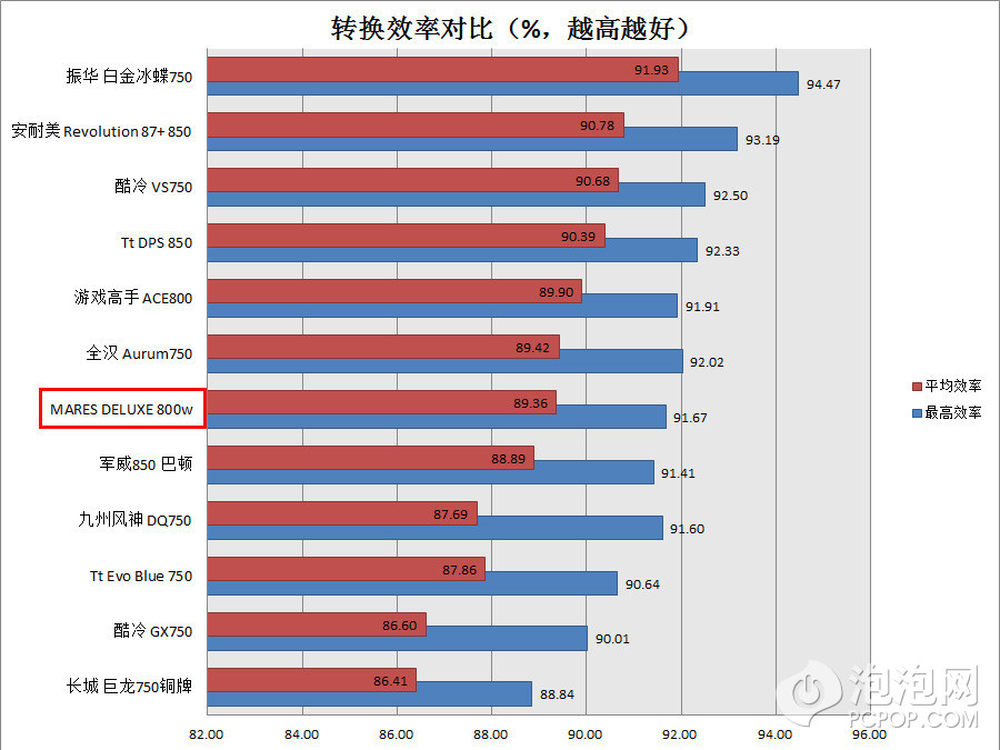

玛侕斯5系800W金牌效率电源在我们的测试成绩中，还是名列前茅的。超过80Plus金牌效率的标准，平均效率接近90%%。
10/23

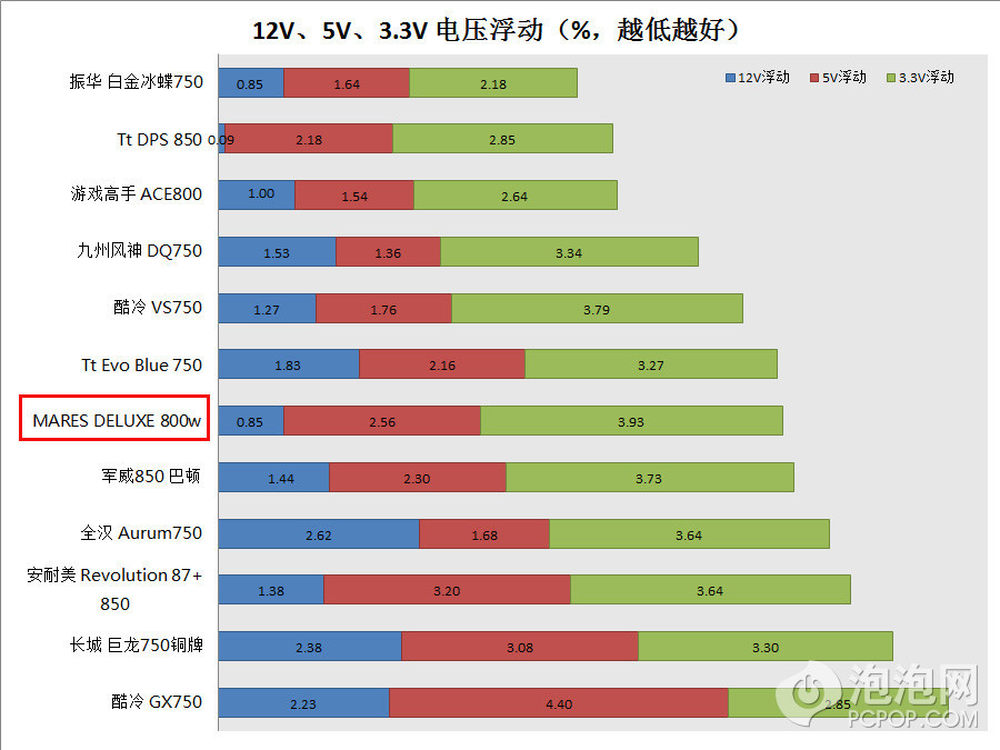

12V上的电压浮动做的很好，3.3V和5V的电压浮动虽然维持在合格范围内，但是浮动有点大。
11/23
电源纹波控制在合理范围之内，并且表现出色。
12/23

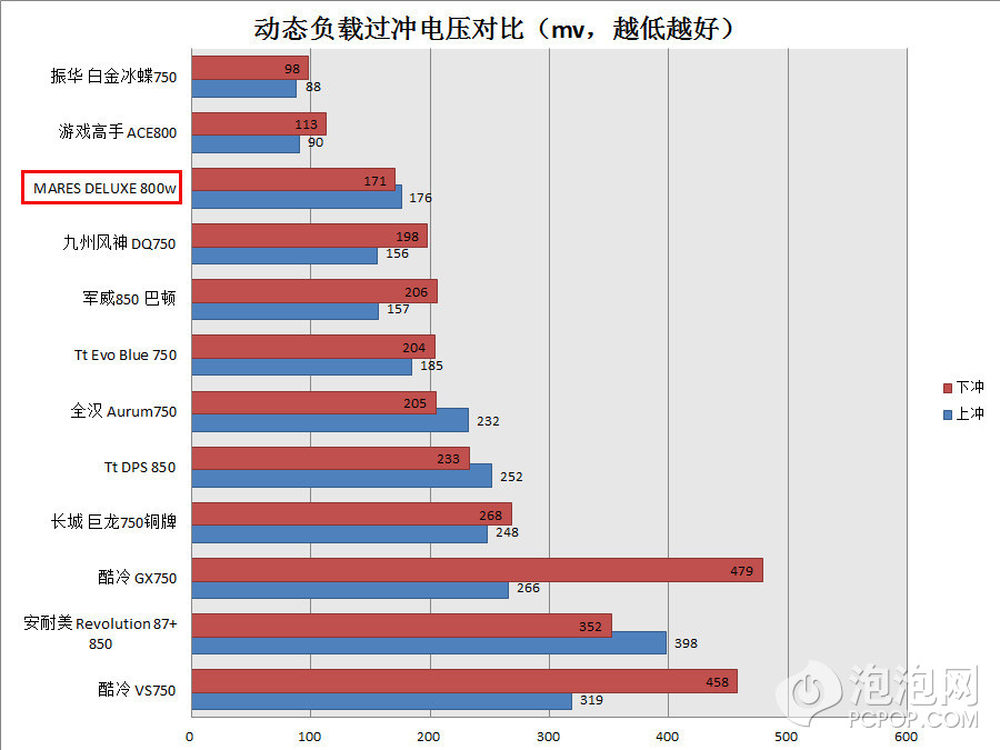

过充电压表现不错，证明电源品质可圈可点。
13/23

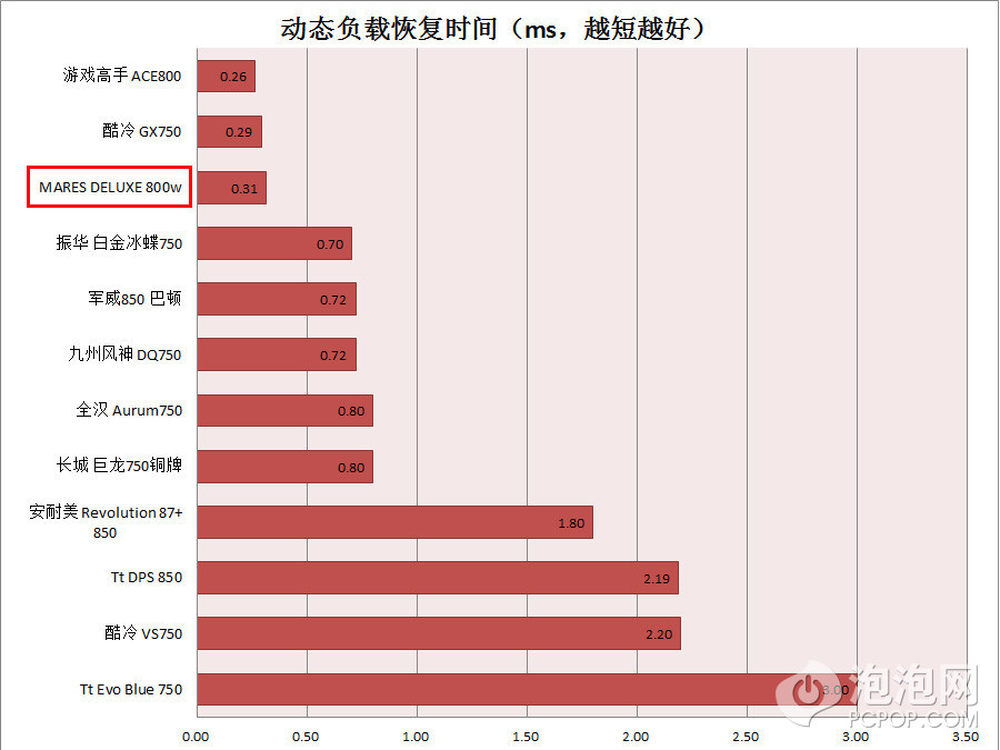

反应动态性能好坏的还有一个指标：恢复时间，可以看到这款电源的恢复时间在所有电源中还是可以的。
14/23

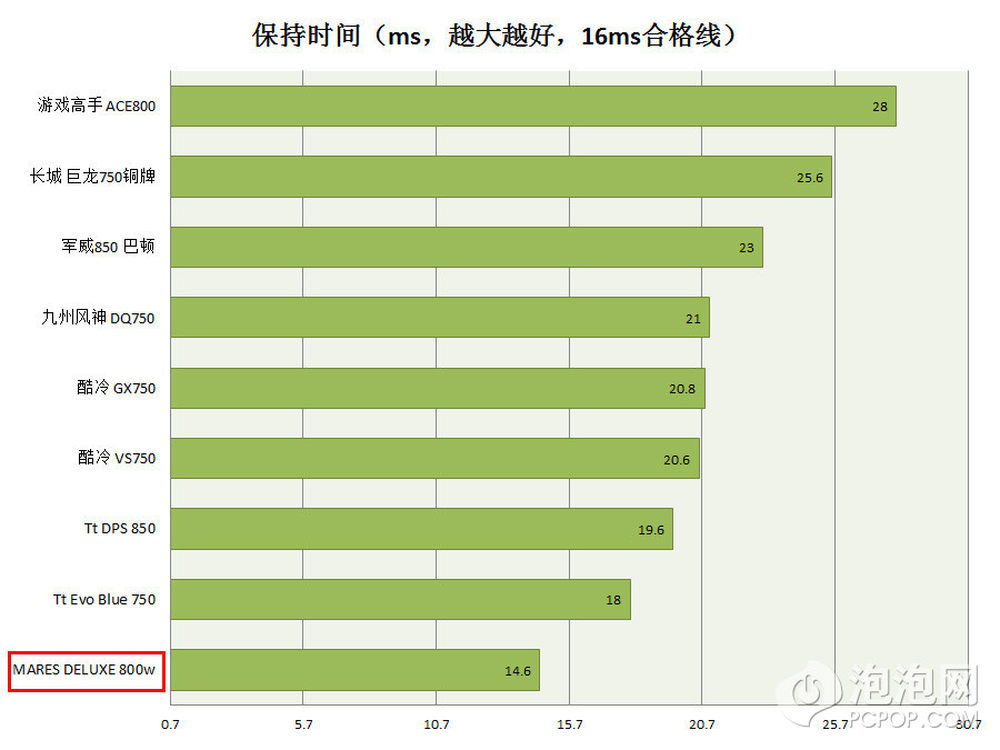

保持时间的测试中，电源表现比较一般。
15/23

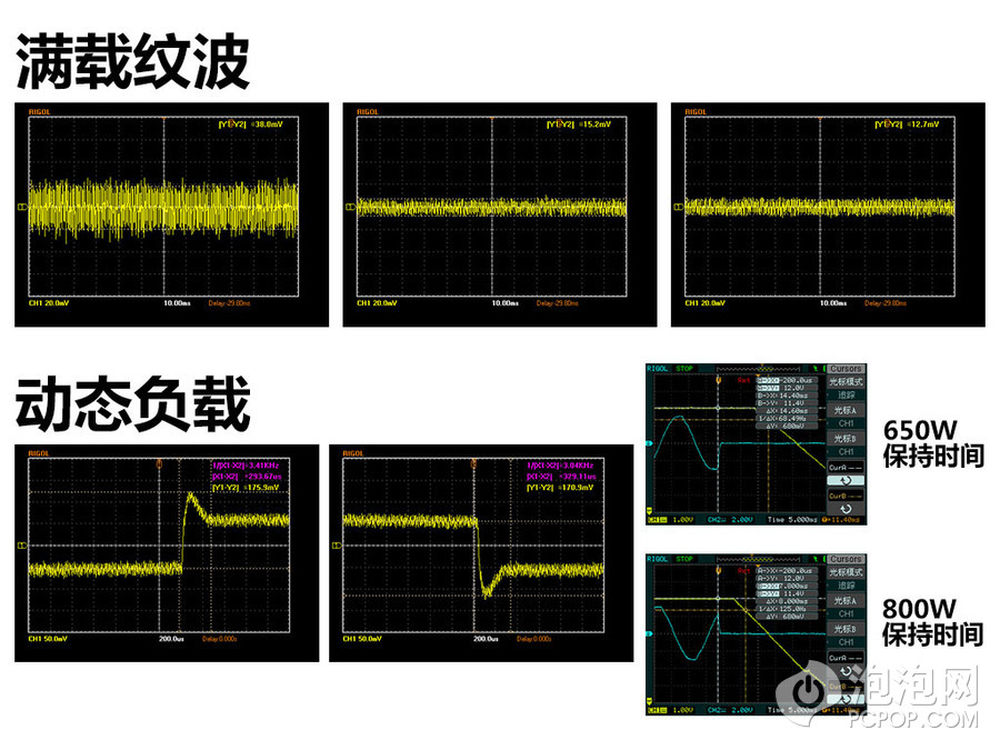

这里是测试中的波形截图，感性的玩家和厂商可以参考
16/23

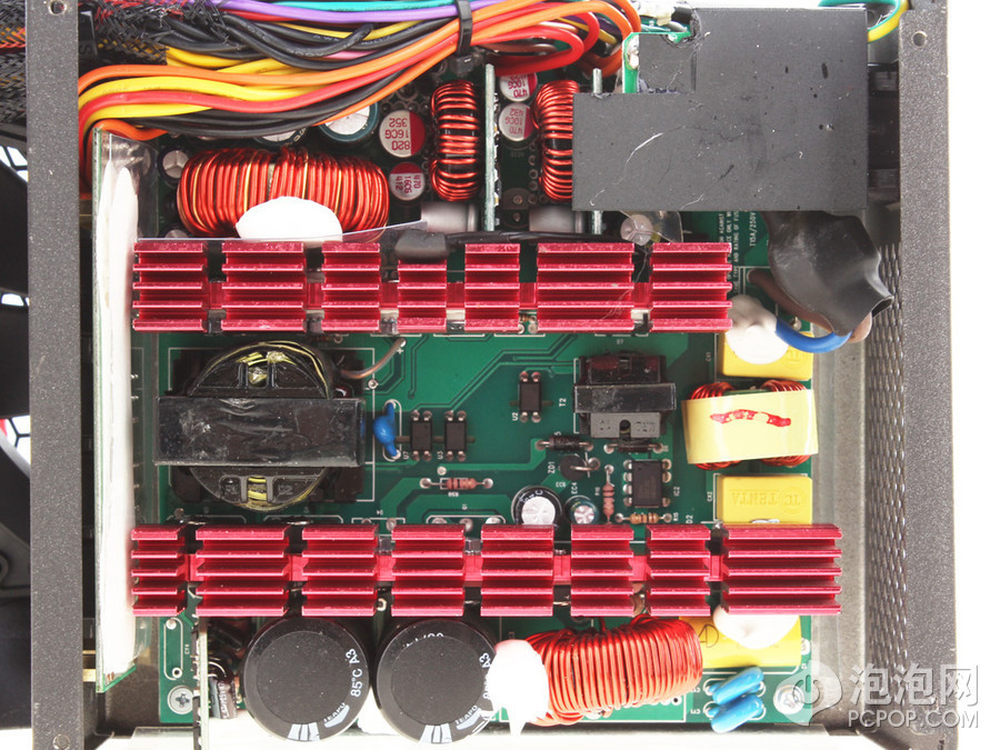

玛侕斯800W电源采用主动式PFC 双管正激技术 DC-DC同步整流架构。这个方案目前来说也是非常主流的设计方案，很成熟。
17/23
18/23

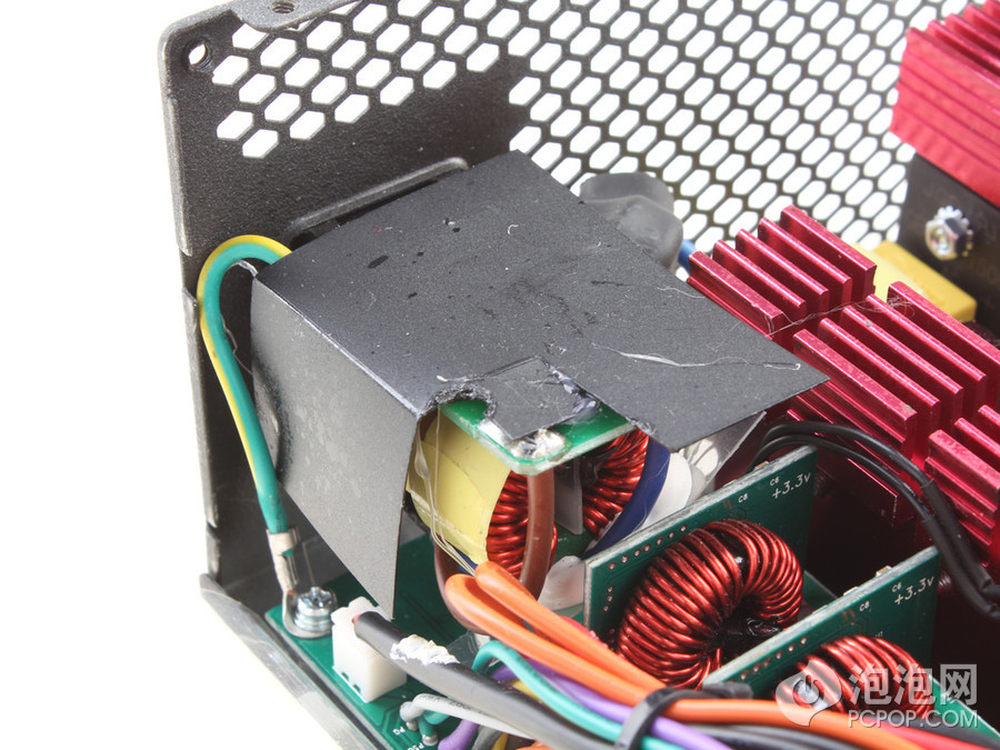

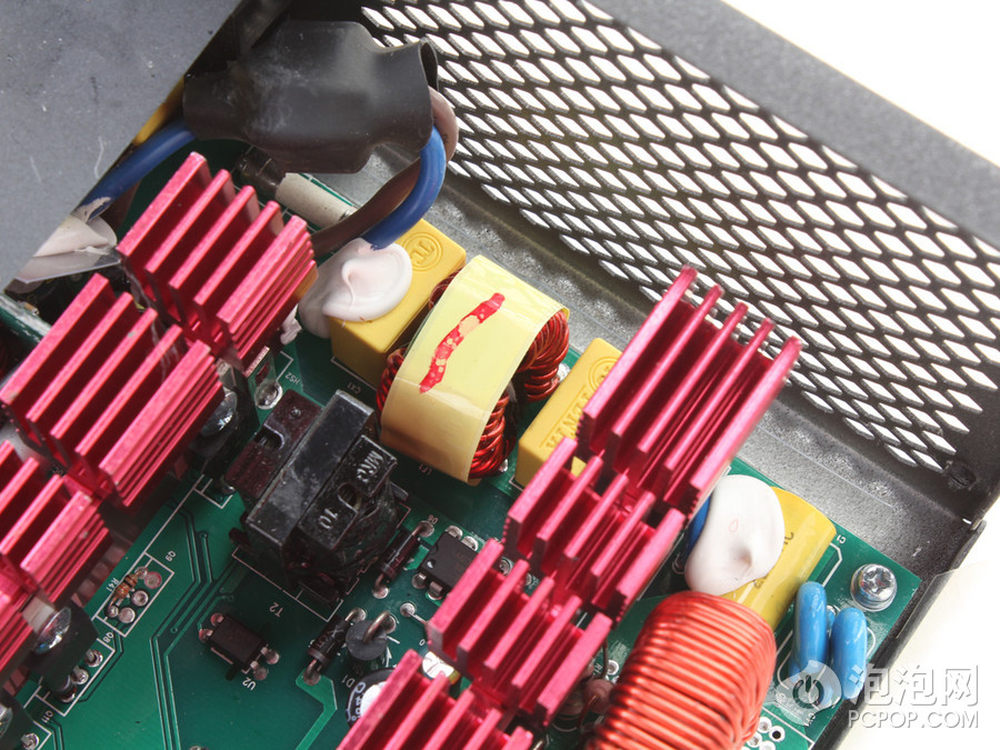

电源二级EMI电路设计。两个X电容，三个Y电容，一一个共模电感。
19/23

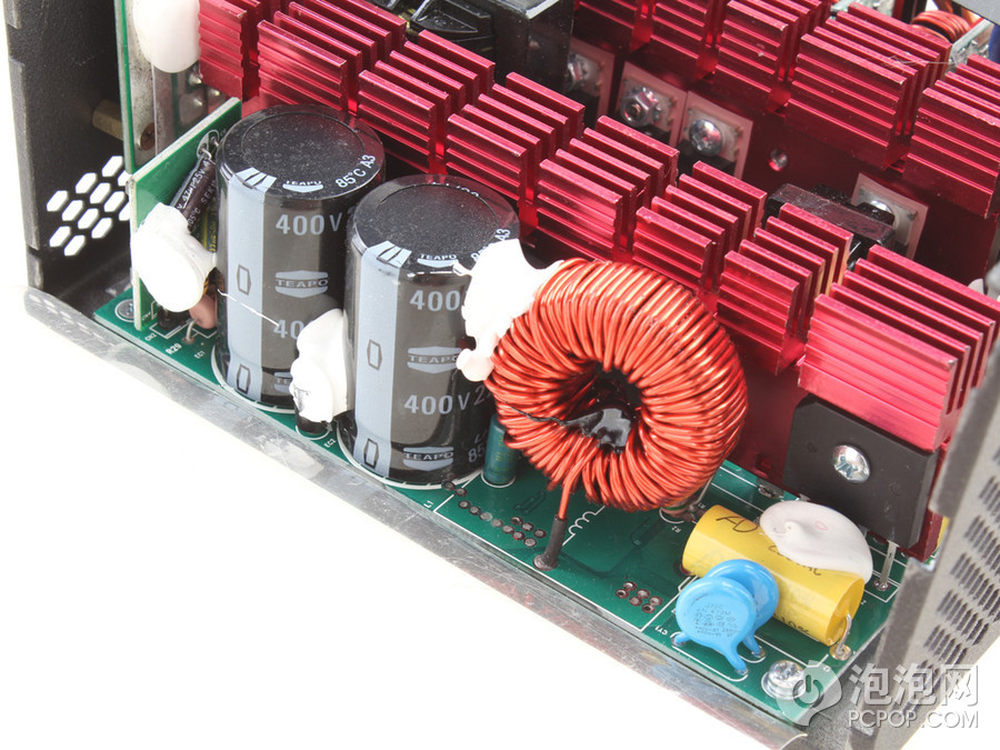

电源主动PFC设计，两个主电容。
20/23
两个台湾TEAPO的主电容。
21/23
电源一次侧以及主变压器。
22/23

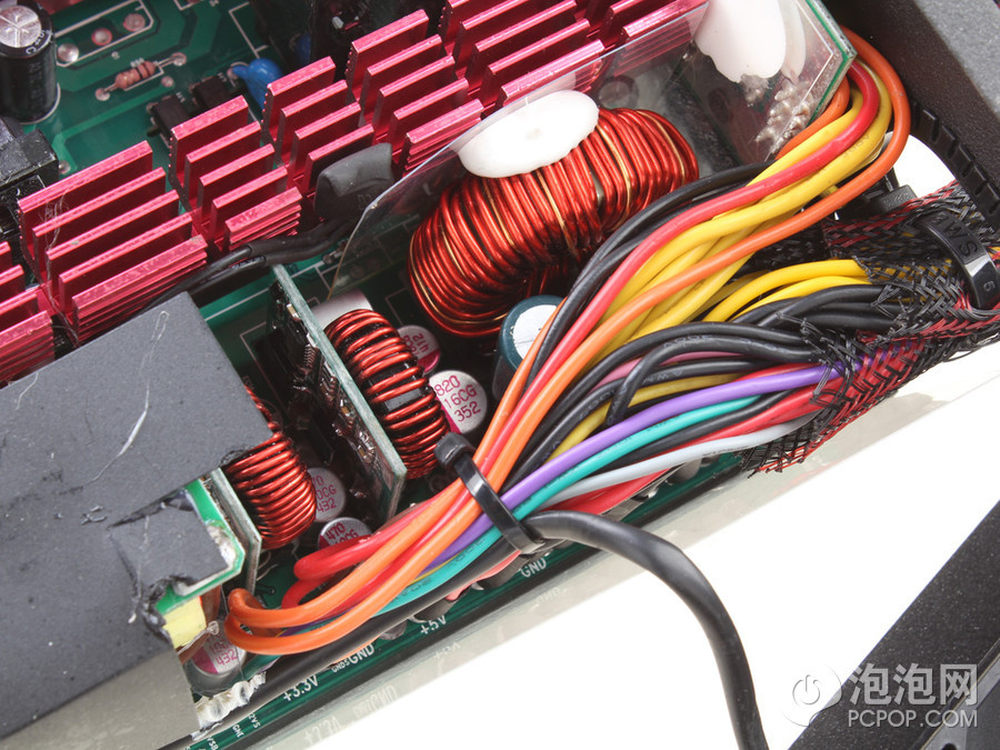

电源二次侧的DC-DC设计。并且设计有大量的固态电容。电源还具有过电压、低电压、过电流、过负载、过温度、短路等多重保护设计。
23/23
玛侕斯5系800金牌电源，采用主动式PFC 双管正激技术 DC-DC同步整流架构的主流设计方案。并且效率通过了80Plus的金牌效能认证。同时电源大风扇具有相当不错的静音效果。半模组设计让电源变得更加实用，因此感兴趣的朋友不妨关注一下。
