水道也可以模块!华硕M7F主板水冷装机
1/36
嗨大家好，我又来装机了。本次水冷装依旧使用硬管方案，不过多了一个新技术——“水道模块”这个概念，谈到这个概念就不得不从硬管水冷的历史说起，硬管这个概念起于2013年初，到2013年底开始风靡各大MOD论坛，国内论坛在2014年初开始正式兴起，在2013年年底的时候模块化水道开始渐露头角，到今年CJ上国内模块化水道作品开始正式登陆，秉着常识新技术的原则笔者这次的装机同样使用水道模块，至于教程这篇文章就不过多阐述了，稍候笔者会另开一篇教程。
关于模块水道
到底是什么催生模块水道的诞生？我们都知道模块水道是伴随着硬管诞生的，同样模块水道与硬管息息相关（这是废话，完全是为了撑字数），在遇到复杂水路的时候亚克力硬管就需要经过多次的弯折，这样成品率非常低，为保证成品率有些玩家甚至想到了制作模具！这样成本非常高！于是模块水道这个概论就诞生了。
关于MOD的时间
MOD是一件细水长流的活，需要我们慢慢雕琢，慢慢改造才能得到令自己满意的作品，MOD最基本的精神才能展露出来（个性化，追求与众不同），但！目前国内MOD基本走歪了，各种快餐文化，各种号称定制水冷机充斥着各大电商，我想过几年MOD水冷机会不会变成公版品牌机呢？连个性化都没了我们还玩什么呢？
-------------------------------------------------------------
2/36

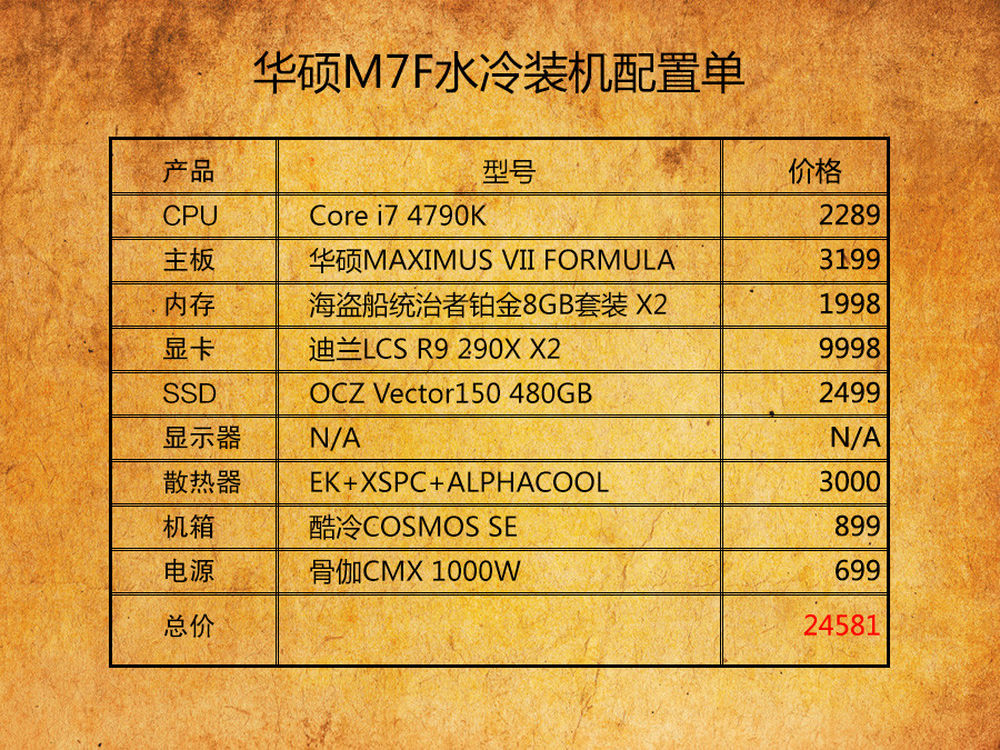

以上是本次装机的硬件部分配置表，水冷配件依旧沿用几次水冷装机上留下的配件，本次装机主角是华硕M7F主板，号称最强游戏主板，那么这块主板与水冷能擦出什么样的火花呢？下面我们一一介绍下本次装机的硬件。
------------------------------------------------------------------------------------------------------------------
网上购买链接：
CPU：Intel I7-4790k 参考价格：￥2289
主板：华硕玩家国度Maximus VII Formula 参考价格：￥3199
显卡：Intel I7-4790k 参考价格：￥2289
主板：华硕玩家国度Maximus VII Formula 参考价格：
4/36

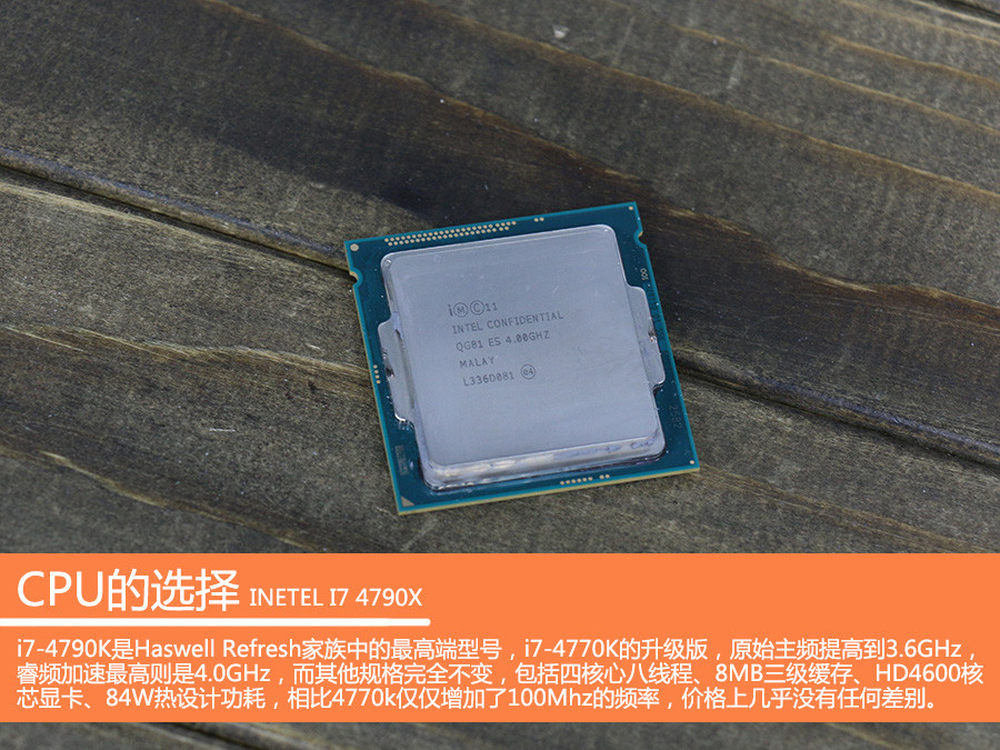

I7-4790K是Haswell Refresh家族中的最高端型号，I7-4770K的升级版，原始主频提高到3.6Ghz，睿频加速最高则是4.0Ghz，而其他规格完全不变，包括4C8T、8MB三级缓存、HD4600核显显卡、84W TDP，相比4770K仅仅增加了100Mhz的频率，而价格上几乎没有任何区别。
------------------------------------------------------------------------------------------------------------------
网上购买链接：
CPU：Intel I7-4790k 参考价格：￥2289
主板：华硕玩家国度Maximus VII Formula 参考价格：
5/36

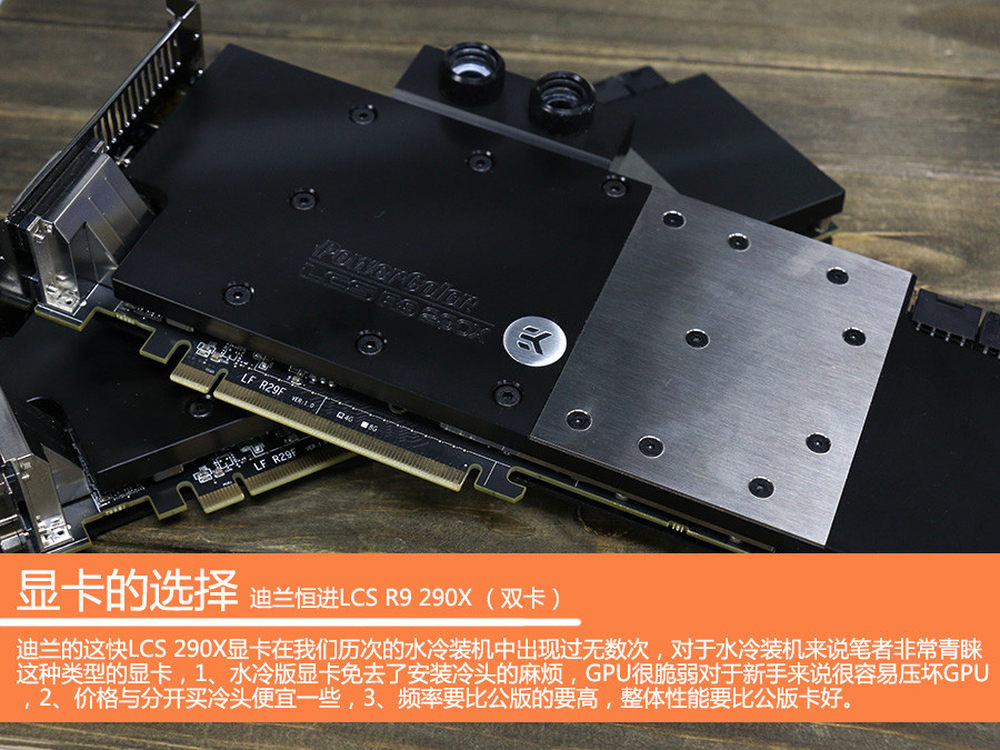

迪兰这块LCS 290X显卡在我们历次水冷装机中出现过无数次，对于水冷装机来说笔者非常青睐这种显卡，1、水冷版显卡免去了安装冷头的麻烦，GPU很脆弱对于新手来说很容易装坏GPU，2、价格方面与分开买冷头要便宜一些，3、频率要比公版的高，整体性能要比公版卡好。
------------------------------------------------------------------------------------------------------------------
网上购买链接：
CPU：Intel I7-4790k 参考价格：￥2289
主板：华硕玩家国度Maximus VII Formula 参考价格：￥3199
6/36

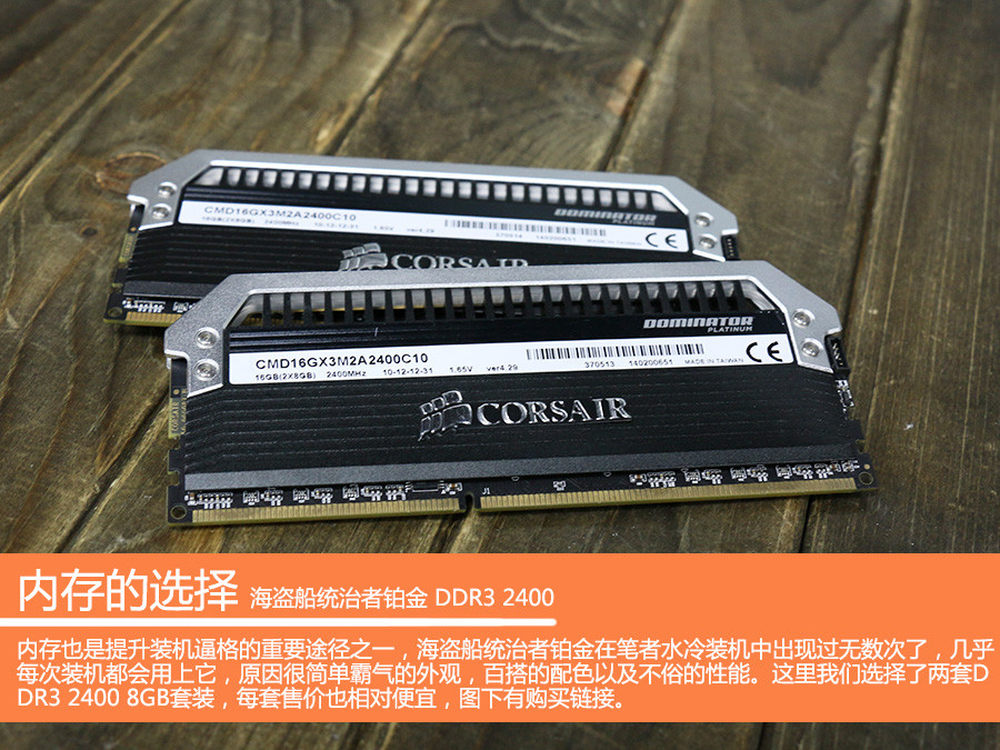

内存也是提升装机逼格的重要途径之一，海盗船统治者铂金同样在笔者水冷装机中出现过无数次了，几乎每次装机都会用上它，原因很简单，霸气的外观、百搭的配色以及不俗的性能。这里我们选择了两套DDR 3 2400 8GB套装，每套售价也相对便宜，文字下面有购买链接。
------------------------------------------------------------------------------------------------------------------
网上购买链接：
CPU：Intel I7-4790k 参考价格：￥2289
主板：华硕玩家国度Maximus VII Formula 参考价格：￥3199
7/36

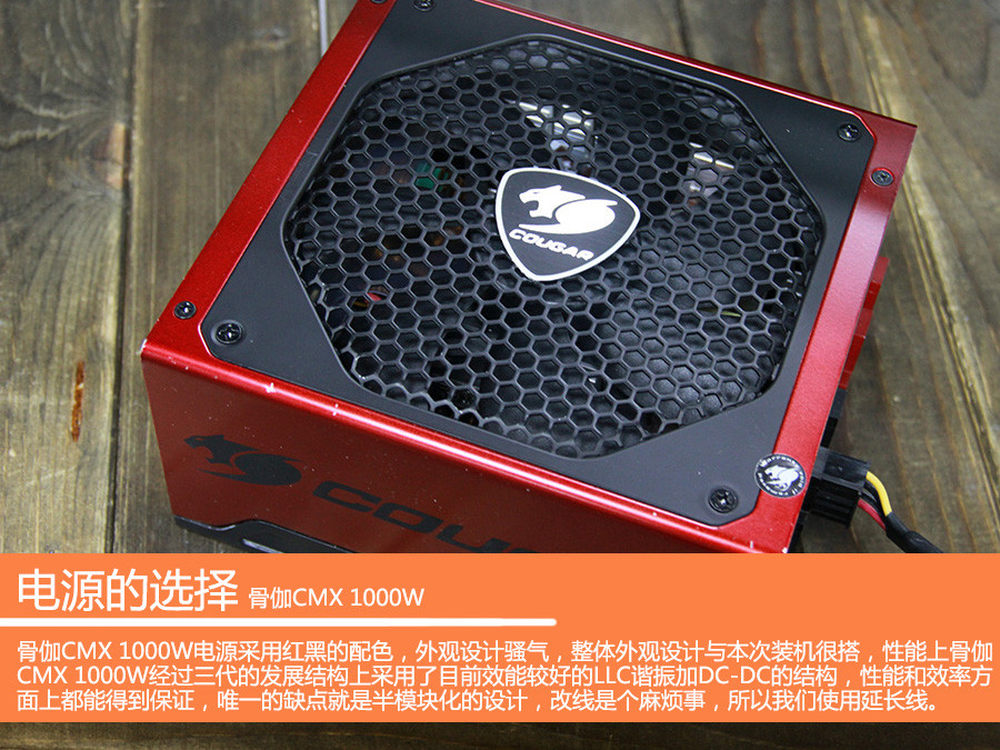

骨伽CMX 1000W电源采用红黑的配色，外观骚气，整体外观设计与本次装机很搭，性能上骨伽CMX 1000W电源经过三代的发展，结构上采用了目前效能较好的LLC谐振加DC-DC的结构，性能和效率方面都能得到保证， 唯一的缺点就是半模块化的设计，改线是个麻烦事，所以这里我们使用延长线进行处理。
------------------------------------------------------------------------------------------------------------------
网上购买链接：
CPU：Intel I7-4790k 参考价格：￥2289
主板：华硕玩家国度Maximus VII Formula 参考价格：
8/36

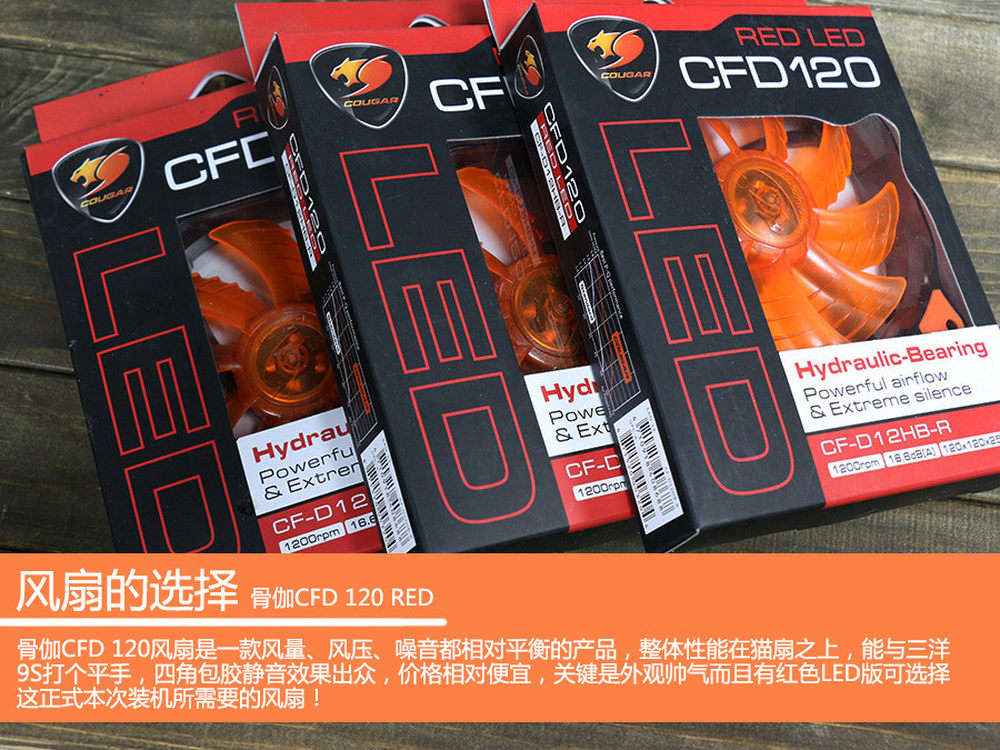

风扇我们同样使用骨伽的，市面上性能不错且有红色LED版的风扇只有骨伽有。
------------------------------------------------------------------------------------------------------------------
网上购买链接：
风扇：骨伽 CFD 120 LED发光风扇 参考价格：￥69
9/36

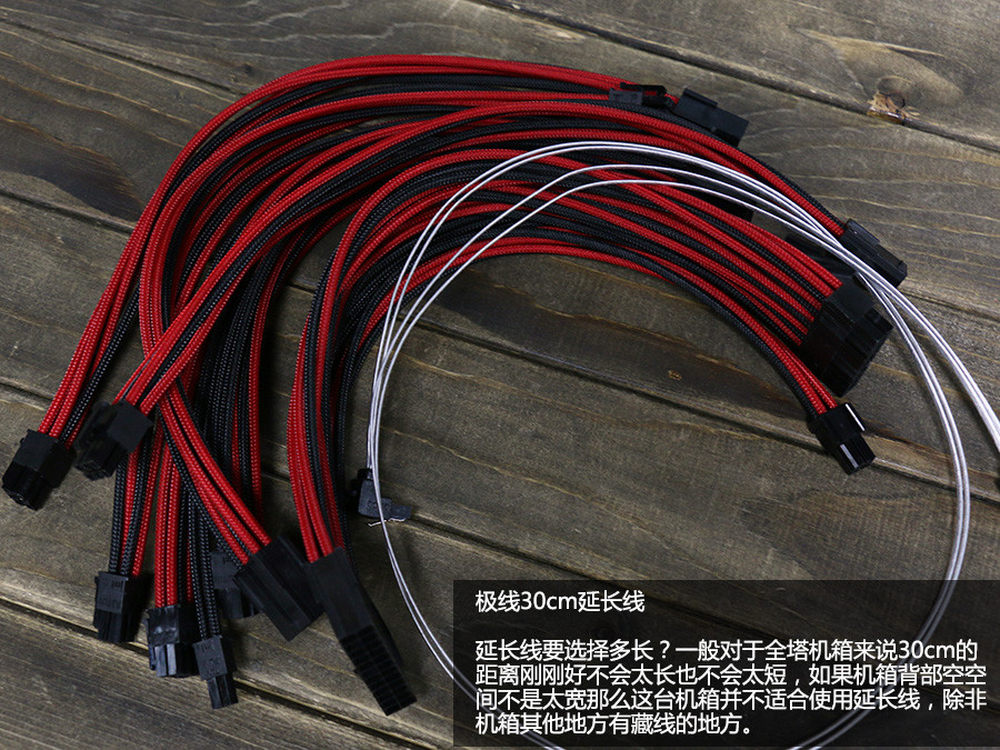

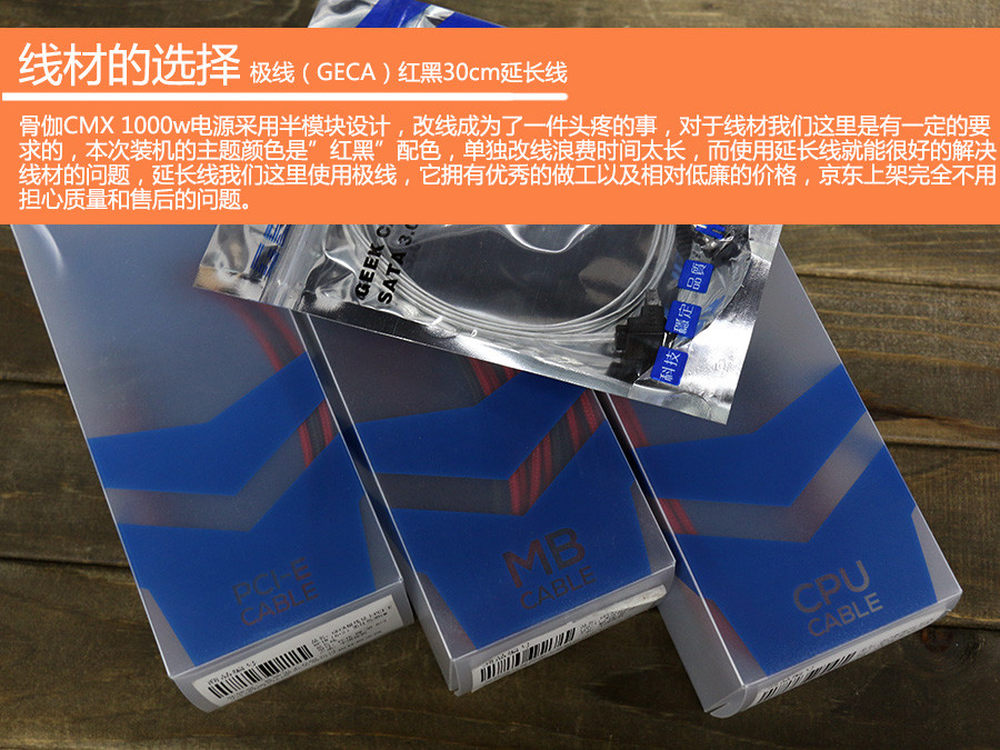

关于线材，经过多年的发展，定制线材已经从高不可攀的价格降到了合适价位，且工艺方面也有很大的提升，而如今自己做线已经很不明智，既浪费钱也浪费时间（除非想体验下做线的感觉），众多定制线商家中极线是第一家将线材品牌化的商家，它拥有不错的口碑以及合适的价格，想购买线材的玩家不妨尝试下定制的便捷。
------------------------------------------------------------------------------------------------------------------
图中介绍产品网上购买链接：
定制线材：极线（GECA）模块线材 参考价格：￥根据实际情况而定
10/36
图中已经解释清楚，这里不做补充。
------------------------------------------------------------------------------------------------------------------
图中介绍产品网上购买链接：
定制线材：极线（GECA）模块线材 参考价格：￥根据实际情况而定
11/36

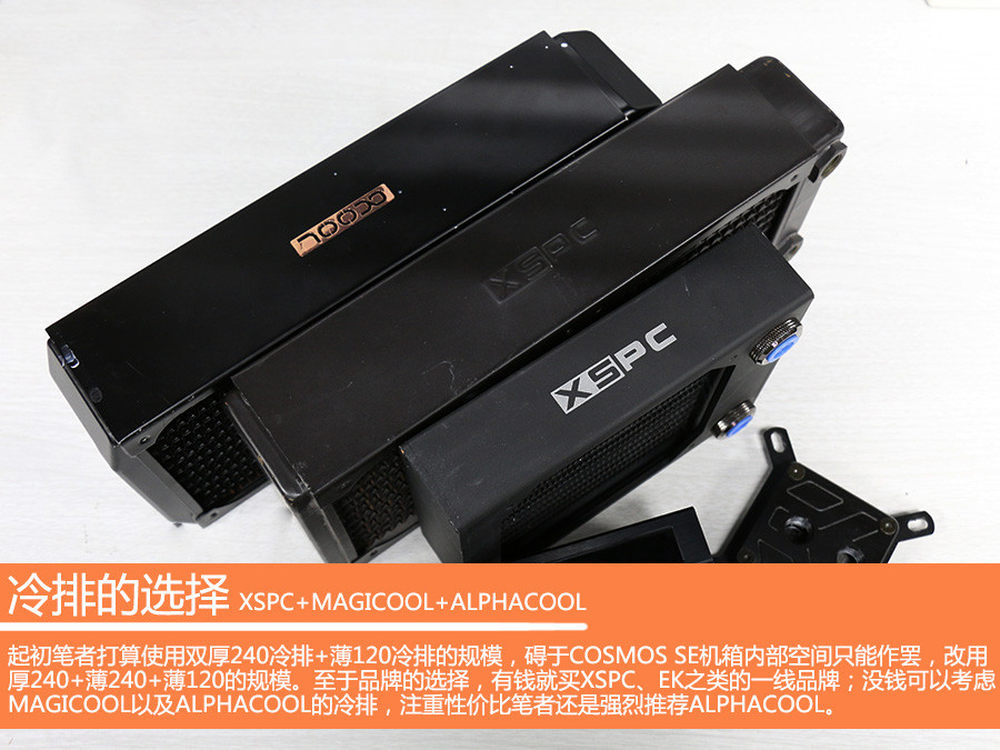

冷排选择介绍。
12/36

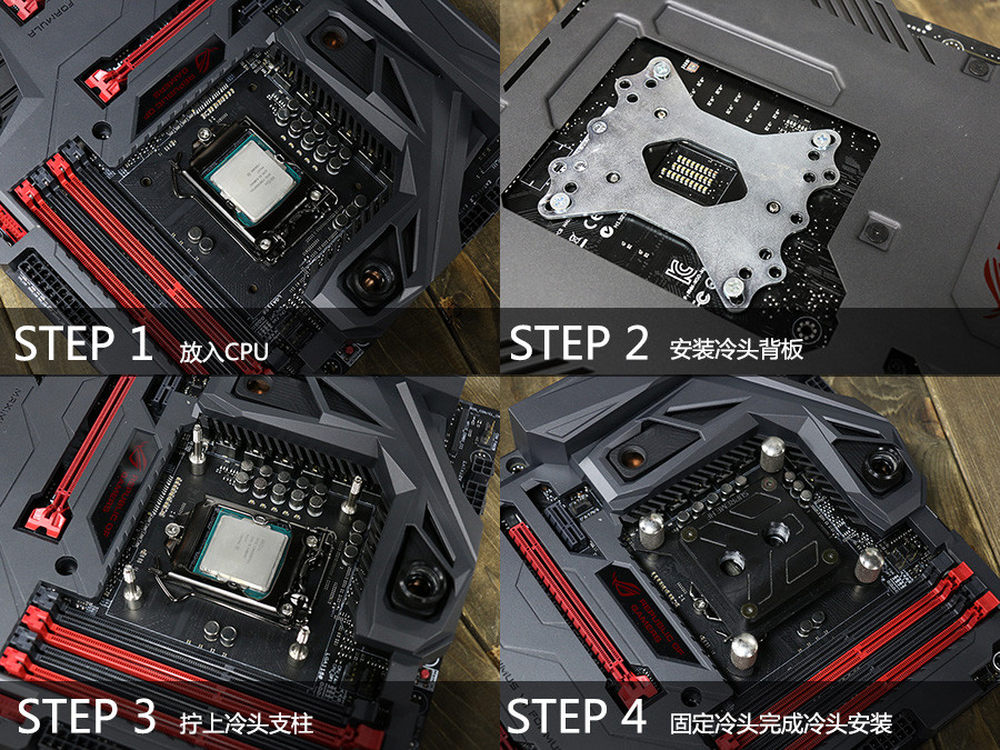

上次装机我们使用的EK Supreme LTX - Nickel CSQ冷头，最后测试得出温度成绩有点偏高，基本和顶级风冷相当，为了保证最后CPU温度成绩本次笔者将冷头更换成曾经的性能王者EK SUPREME HF这款冷头（目前已经绝版），曾经的EK SUPREME HF已经被EK Supremacy系列全面取代。
13/36

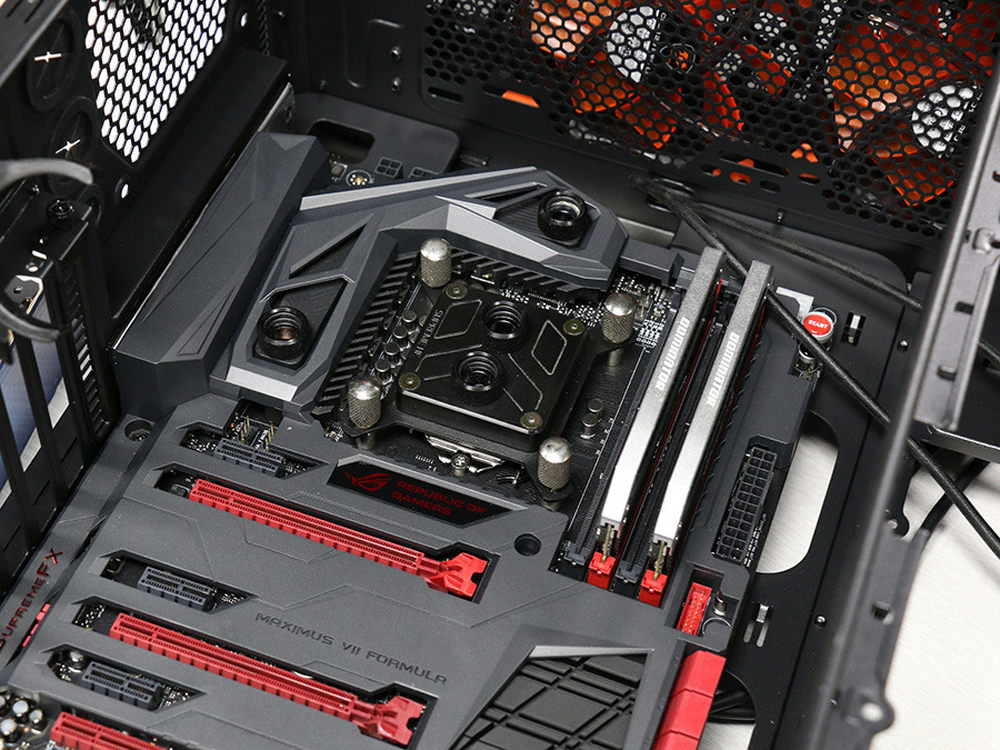

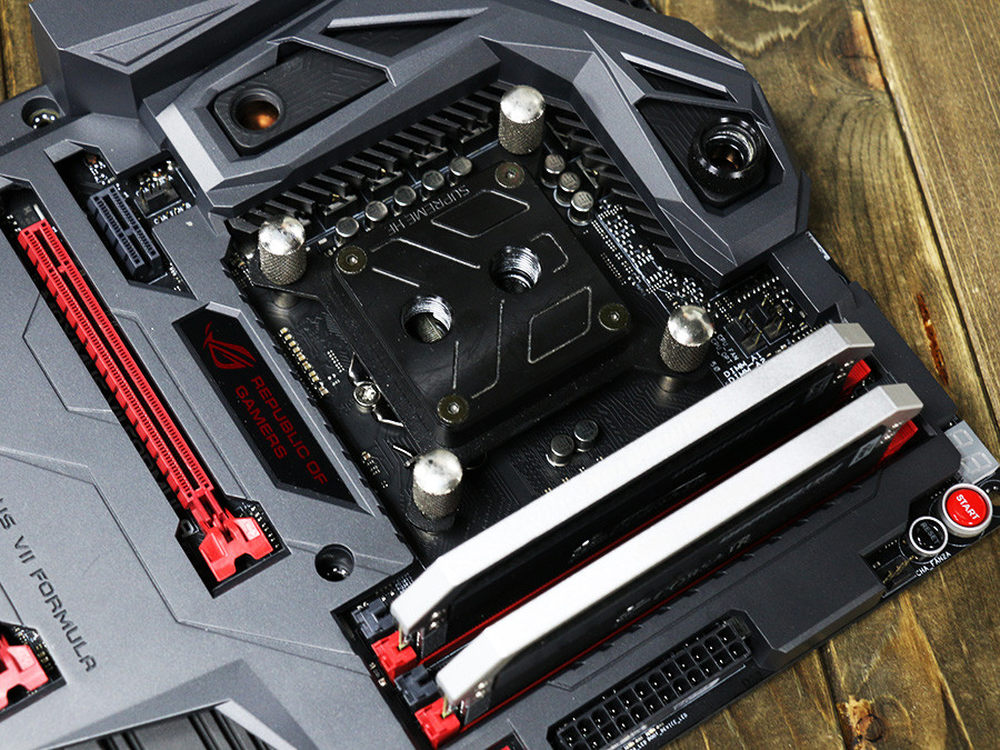

冷头安装完毕。
14/36
将主板装入机箱。
15/36

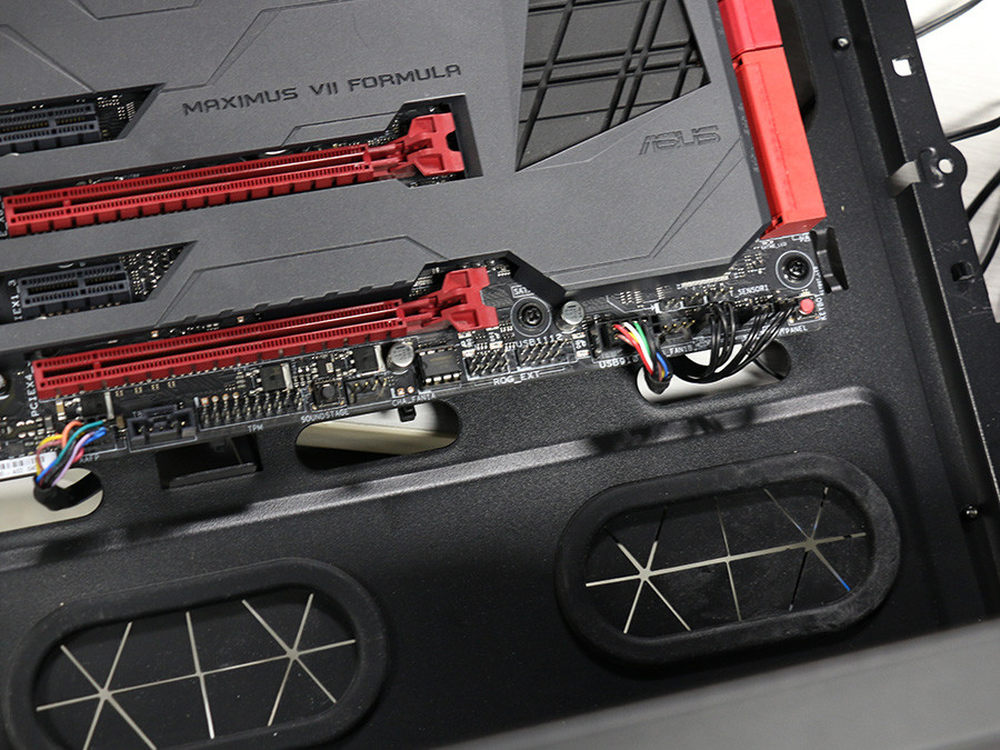

接好I/O接口线，下一步我们该想想水道该怎么走了。
16/36

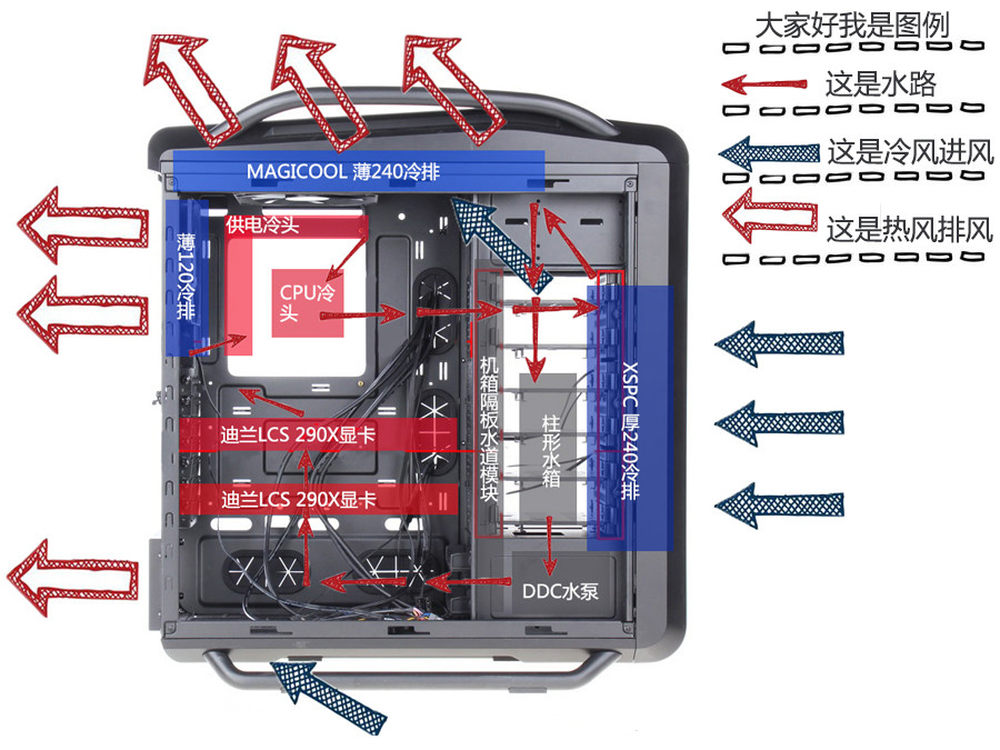

本次装机水路示意图，受限机箱体积的原因，整体水冷采用串联的方式，机箱隔板水道模块的加入让本次装机复杂程度降低不少。
17/36

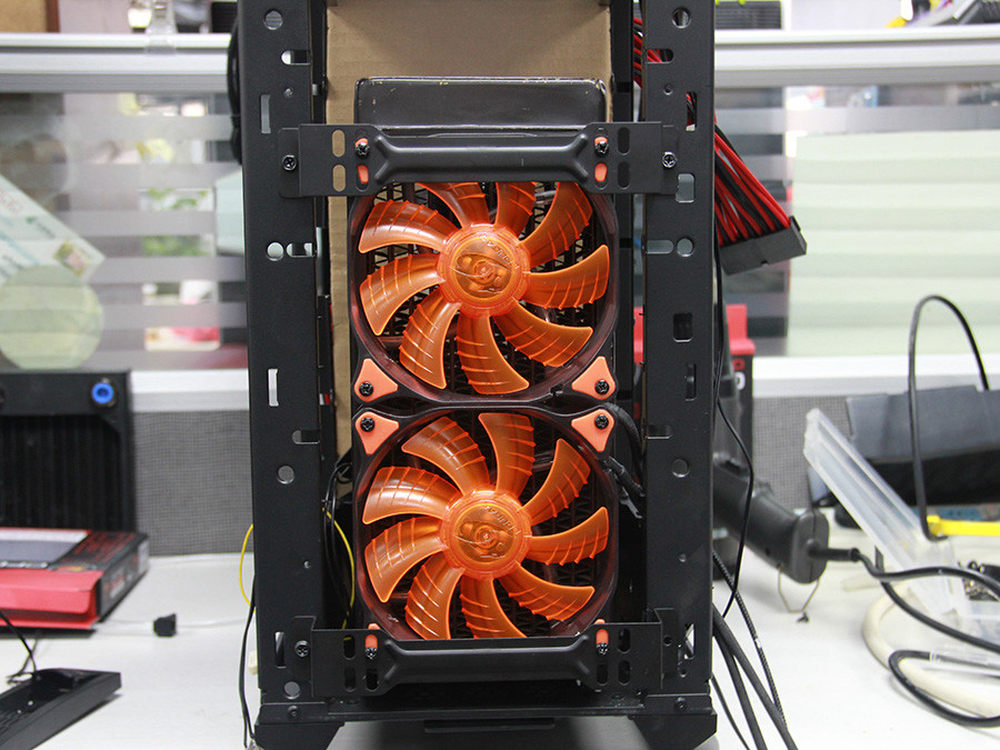

叮咣五四把机箱前硬盘架拆除之后，我们将前置冷排给固定。
18/36

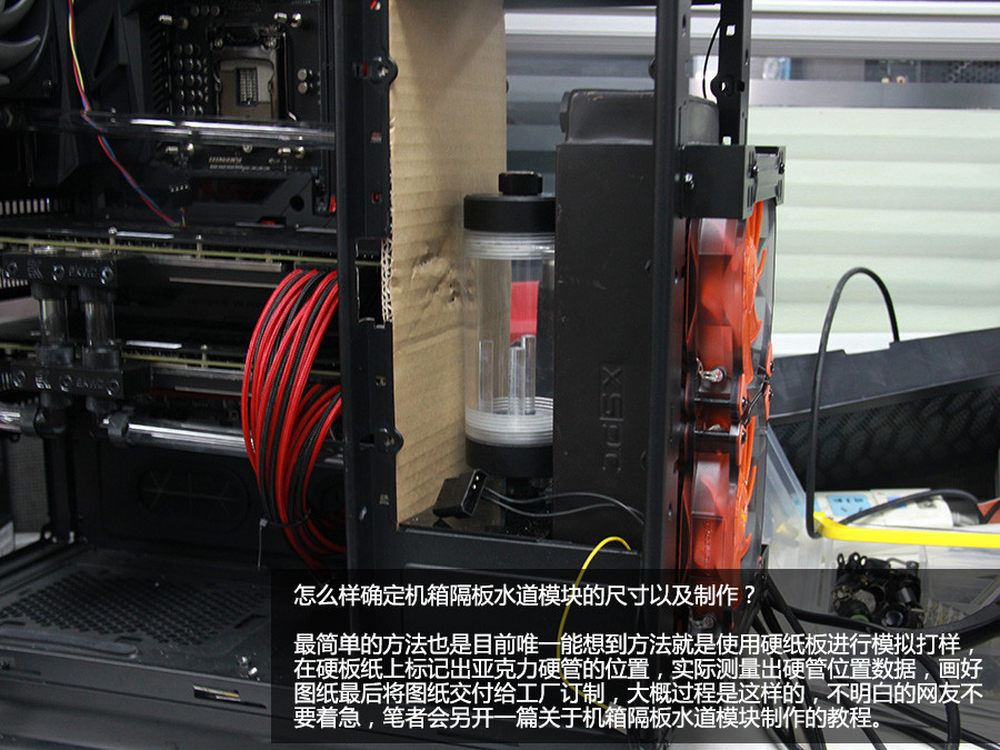

所有水冷部件全部安装完毕，安装之后就要对机箱隔板水道模块尺寸数据进行测量，这里笔者只提个大概，具体制作过程笔者稍候会重新开一篇教程。
19/36

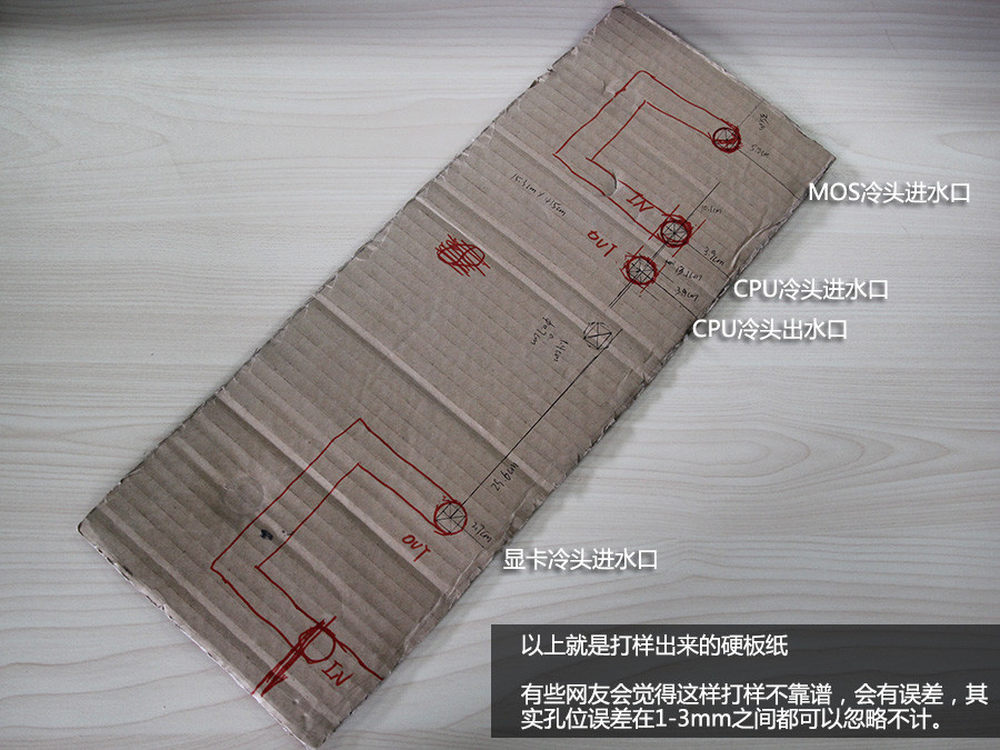

以上就是机箱隔板水道模块打样硬纸板，用这种方法误差不会超过1-3mm，缺点就是非常麻烦。
20/36

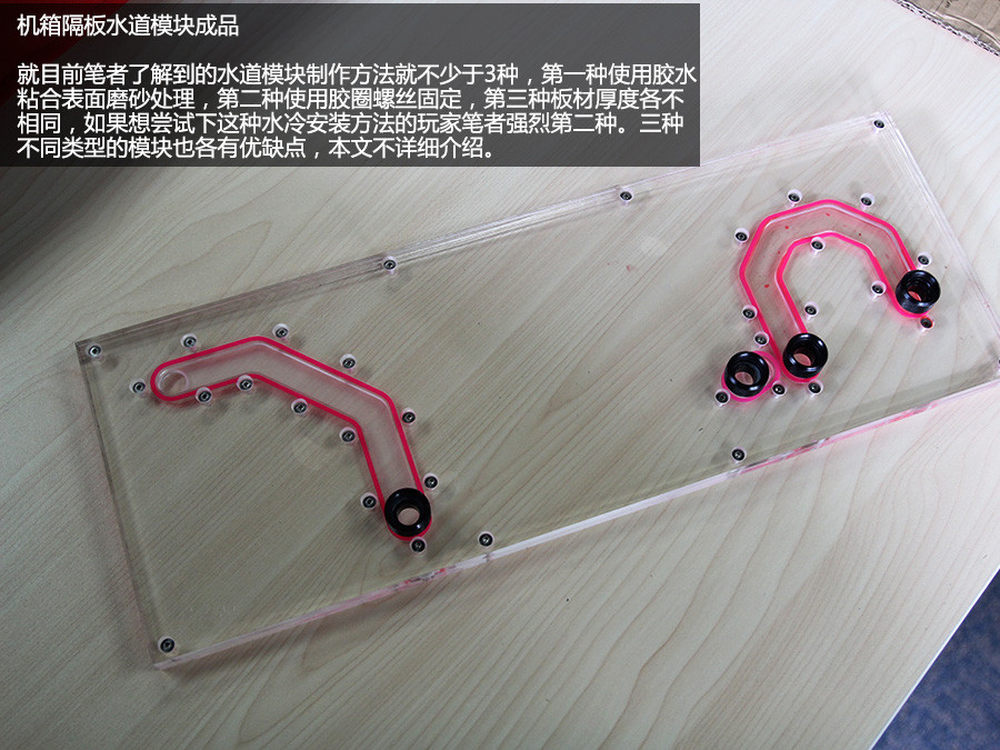

隔板水道模块成品，为了赶时间笔者使用皮圈和螺丝的固定方式，缺点就是容易产生气泡透光性差，不过好在制作成本低廉以及制作时间短，从画好图纸到到手一共花4天的时间，至于成本笔者这里偷偷的告诉大家这块水道模块一共花了笔者200大洋。
21/36

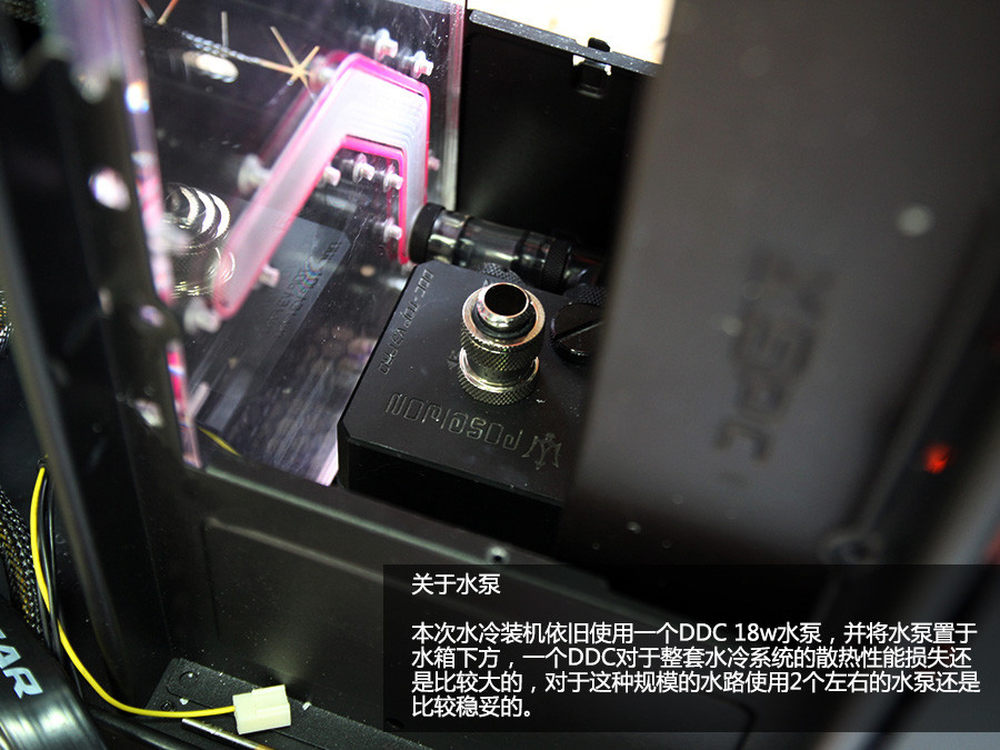

水泵笔者就塞在原硬盘位下方，使用延长杆与水泵链接，水泵上方在加一块亚克力板用于固定和支撑水箱。
22/36

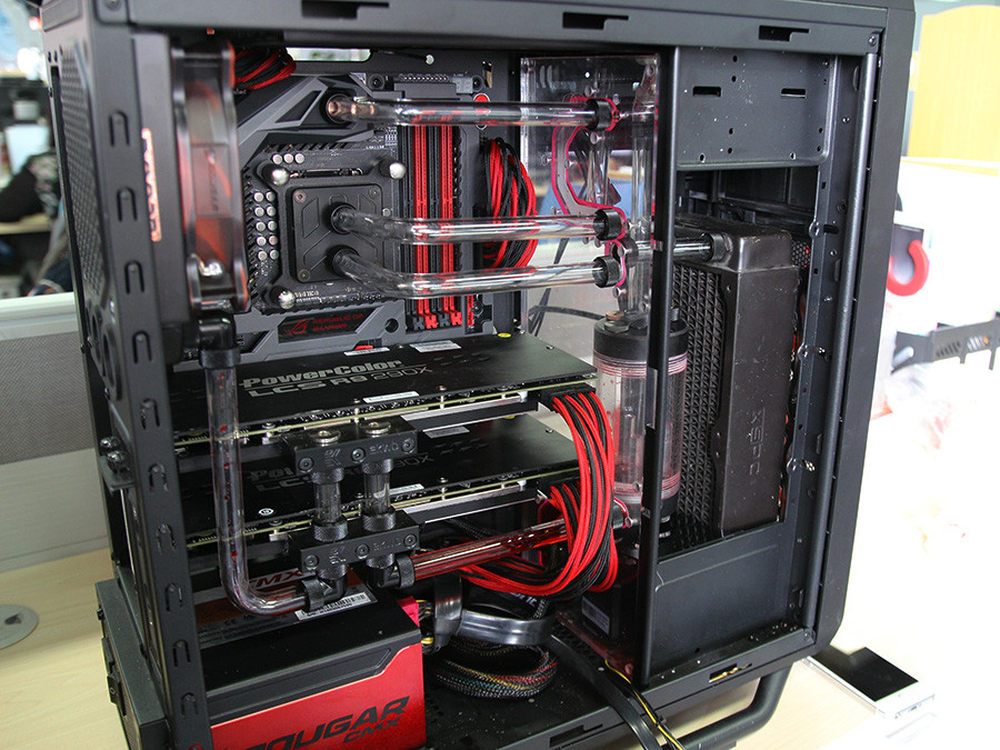

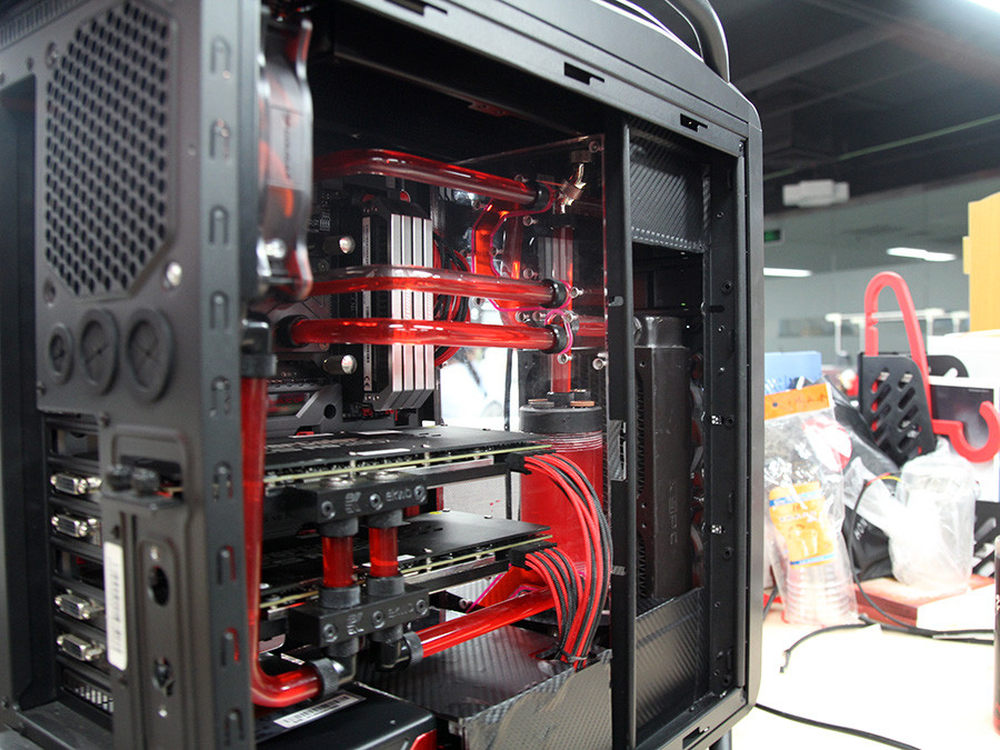

将水道模块、水泵、水箱等一系列水冷配件装入机箱后，再把硬管与模块连接后本次的装机差不多完成了80%%，毕竟最复杂水道模块已经制作完成。剩下的就是加水测试以及理线等细节方面的处理。
23/36

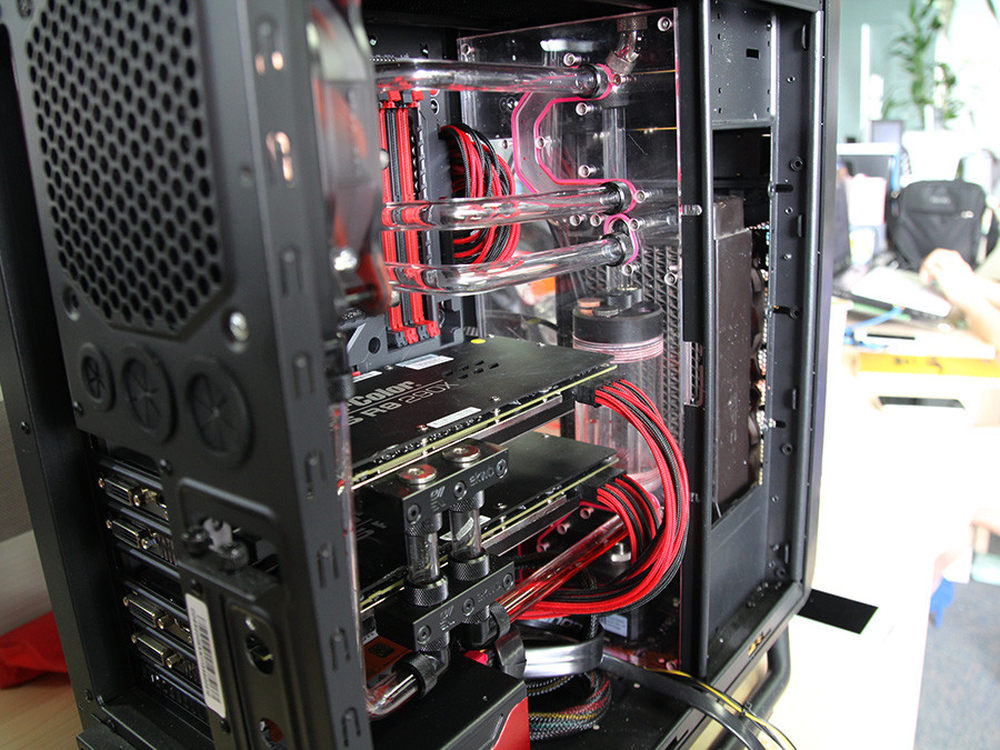

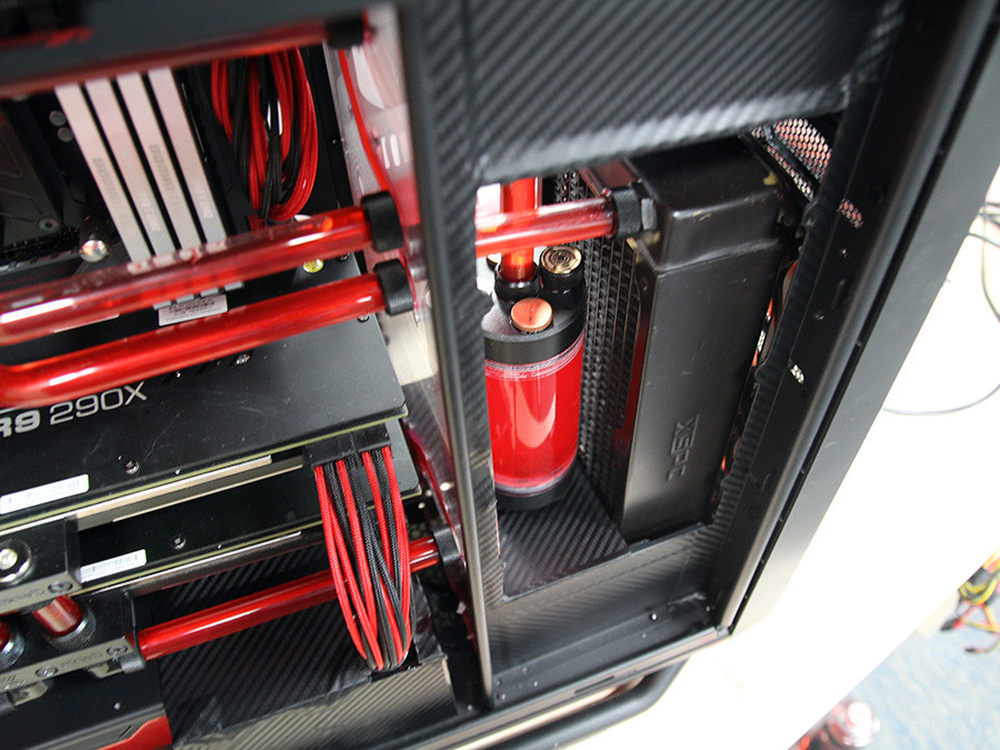

换个角度来一张。
24/36

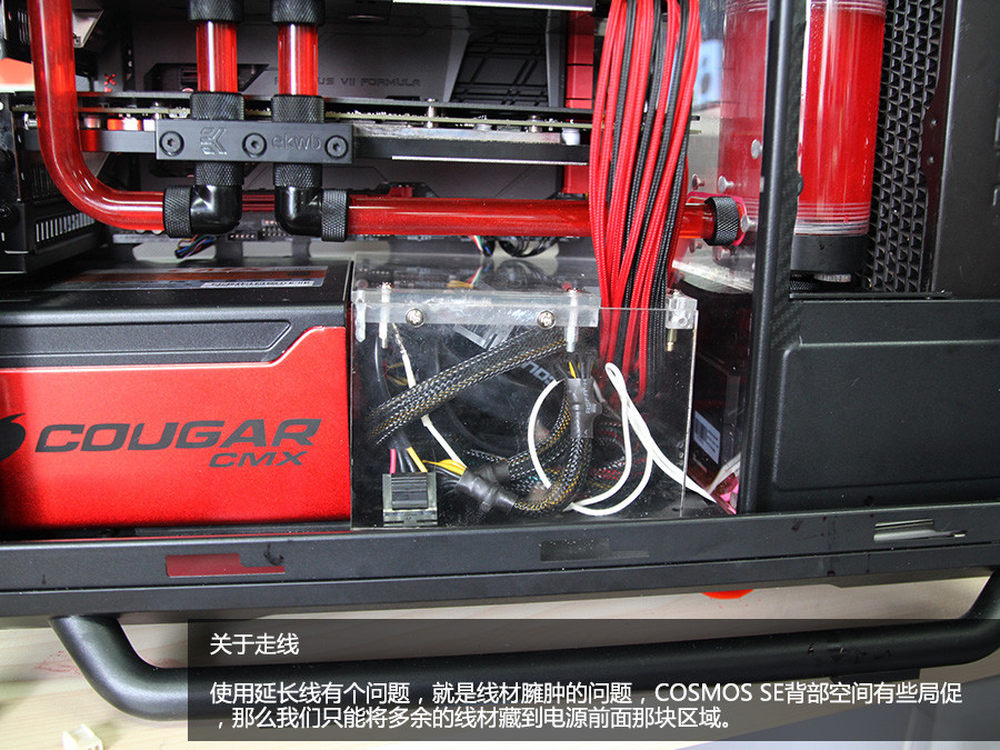

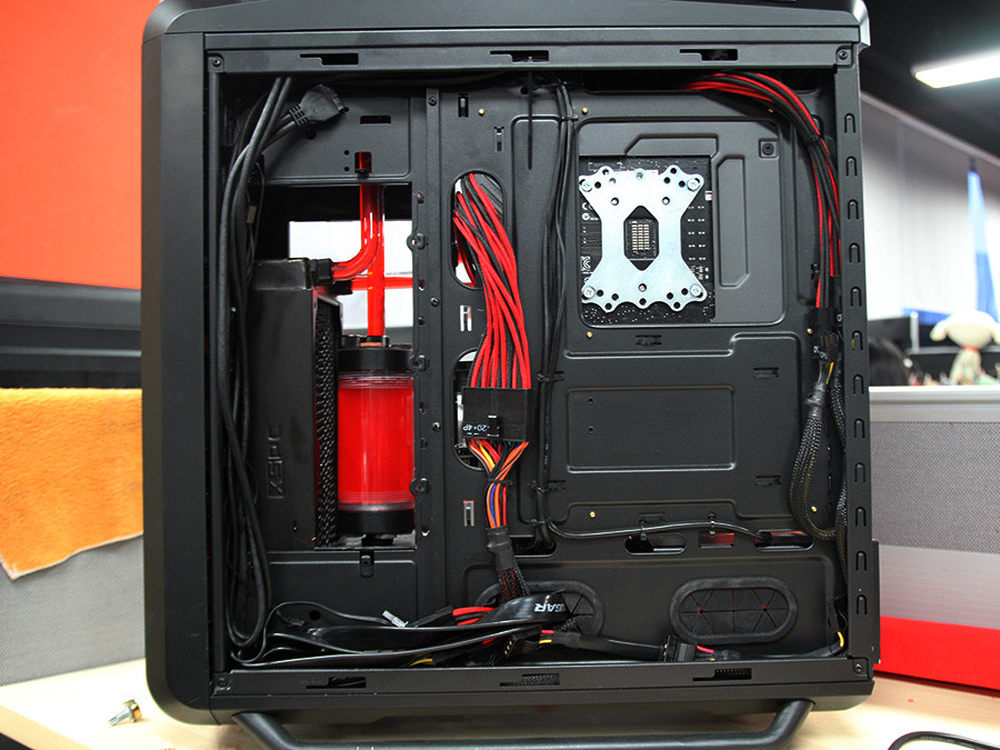

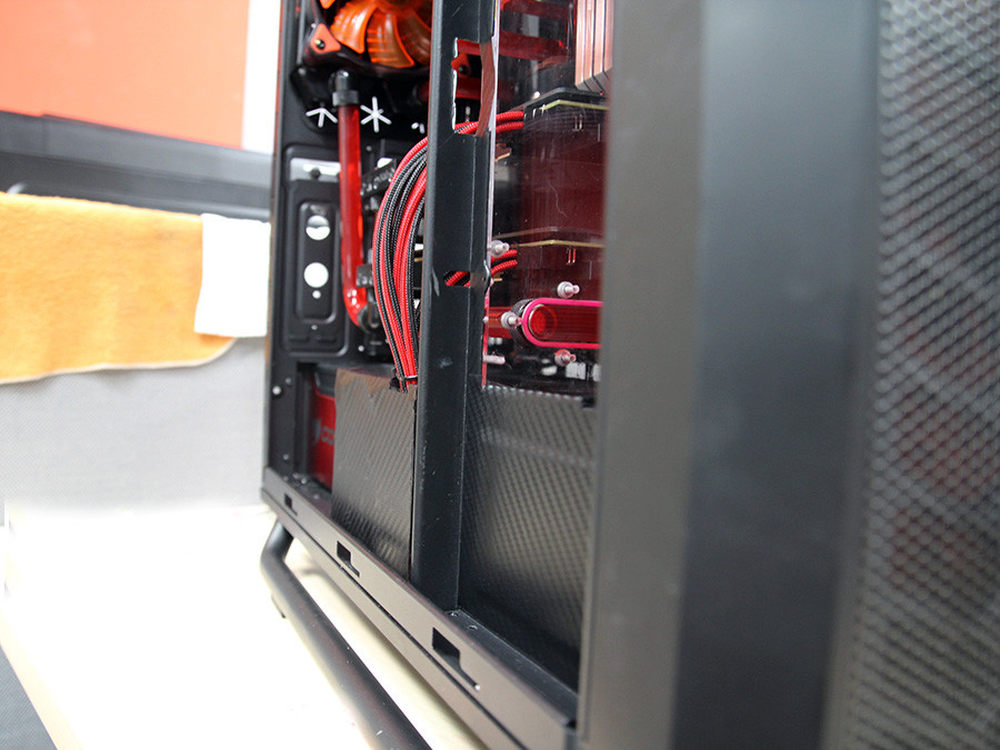

开始最烦人的理线，背部差不多就这样了，剩下的线材我们放到机箱正面去。
25/36

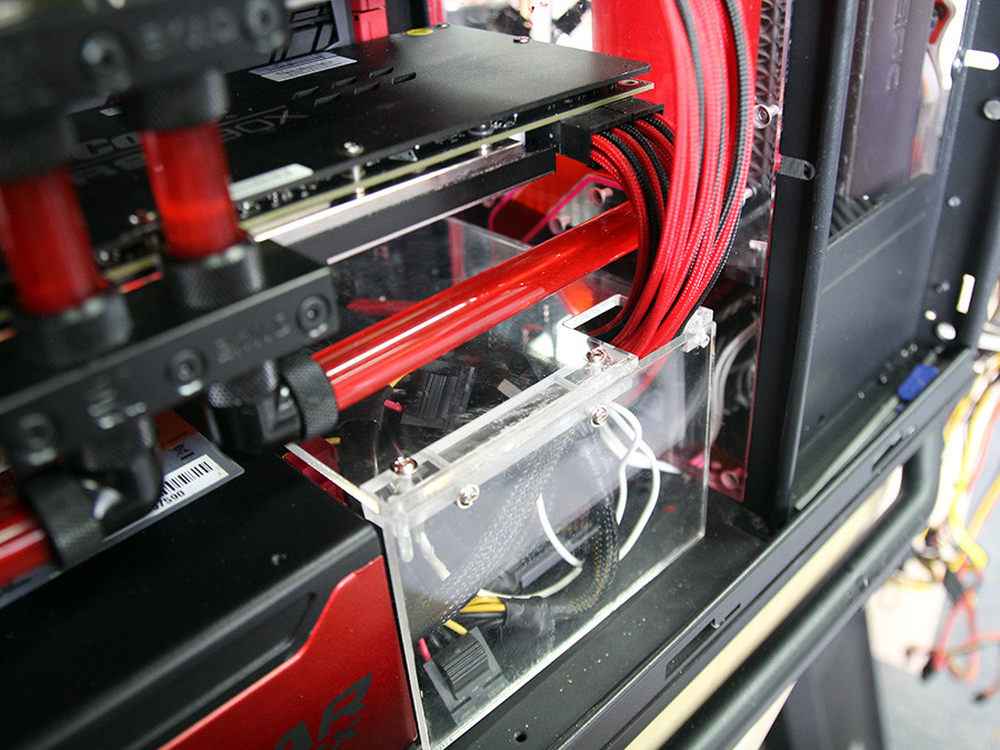

在不影响整体风道的情况下，我们使用亚克力板将多余的线材遮盖起来。
26/36
换个角度来一张。
27/36
贴上碳纤维贴纸将多余的线材全部遮挡掉，同时还能提升机器的整体逼格。
28/36
大概就是这样子。
29/36

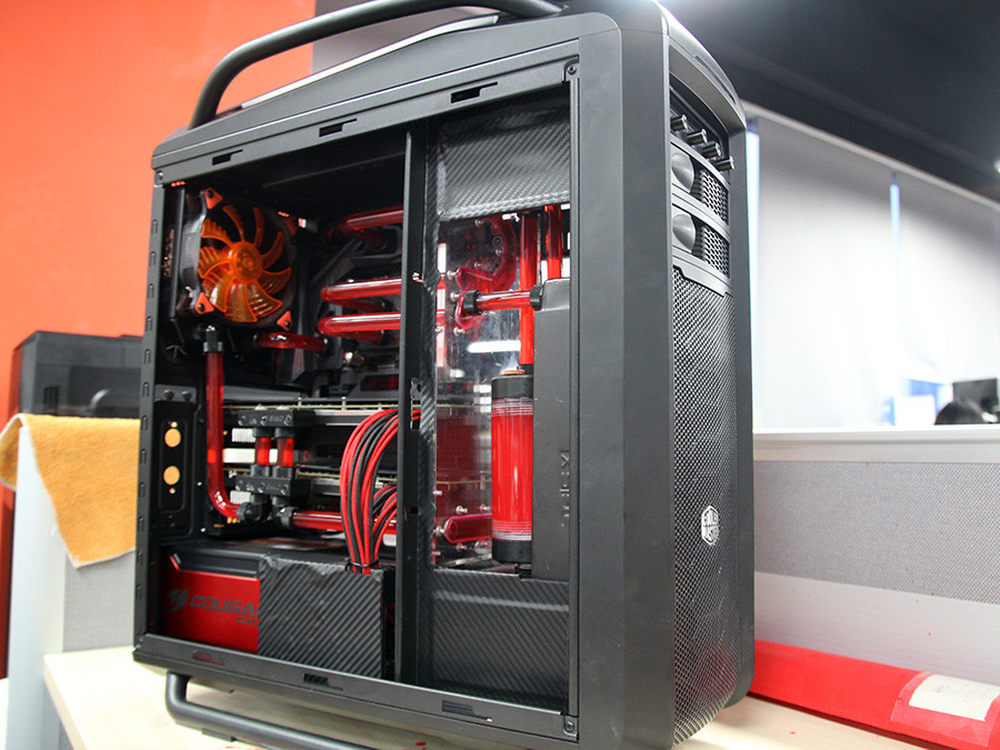

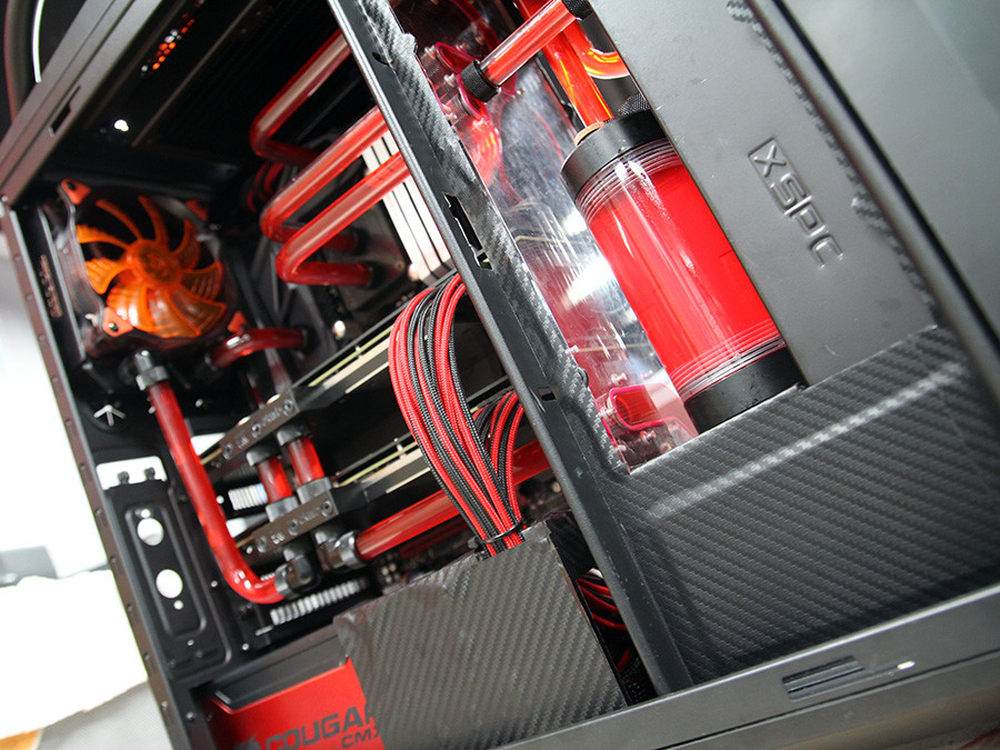

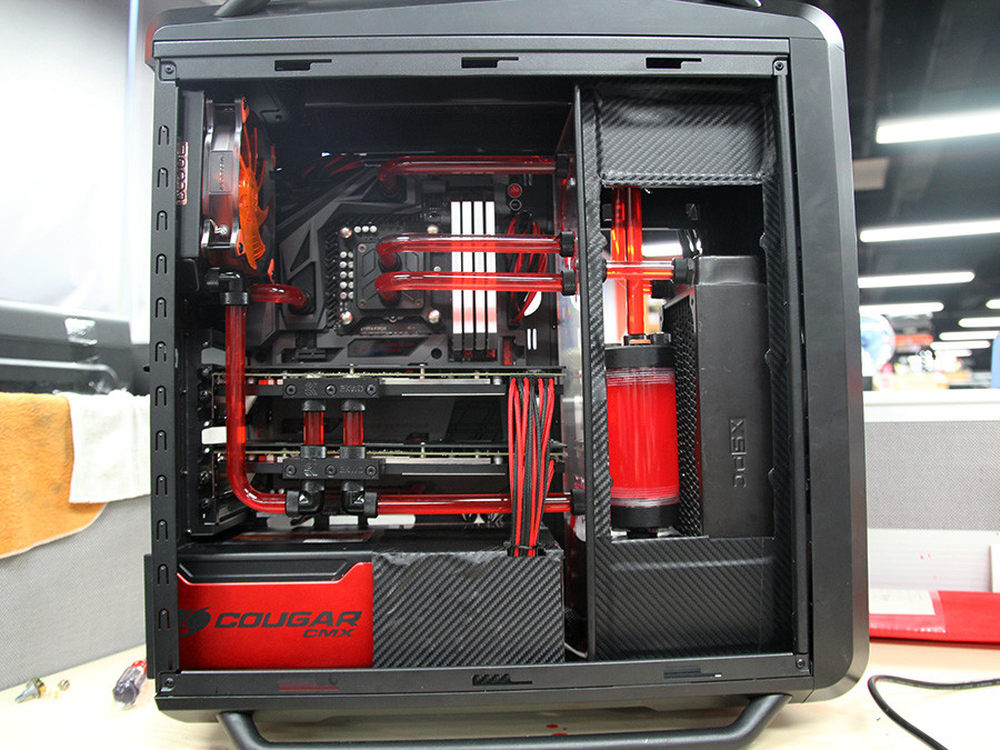

整体效果，下面就是一些细节方面的图片。
30/36

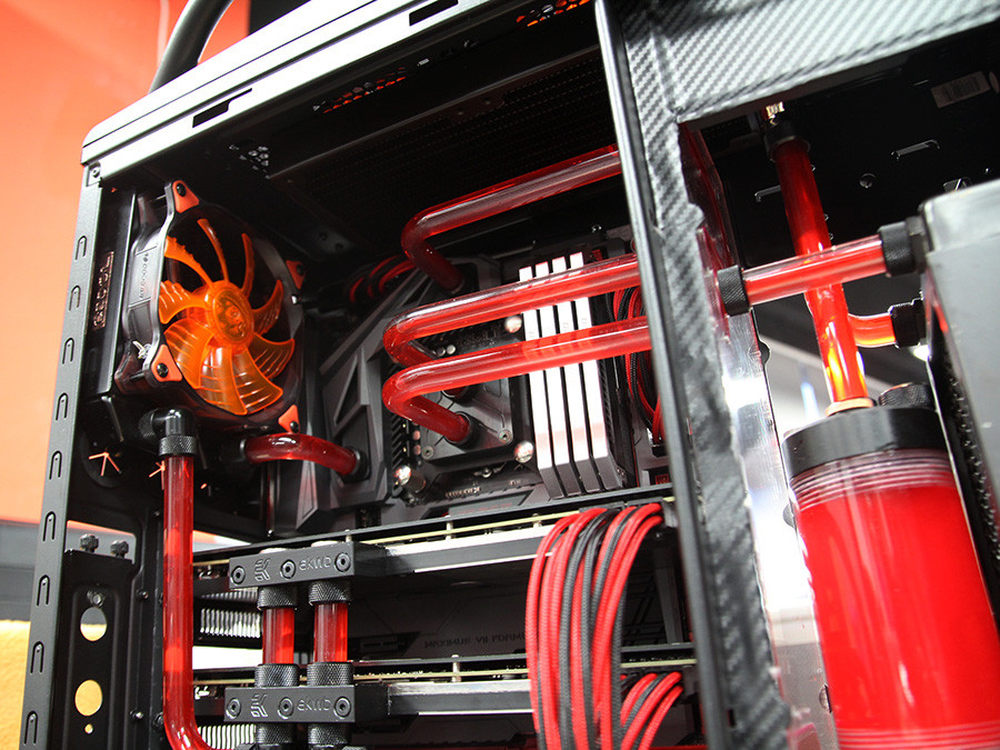

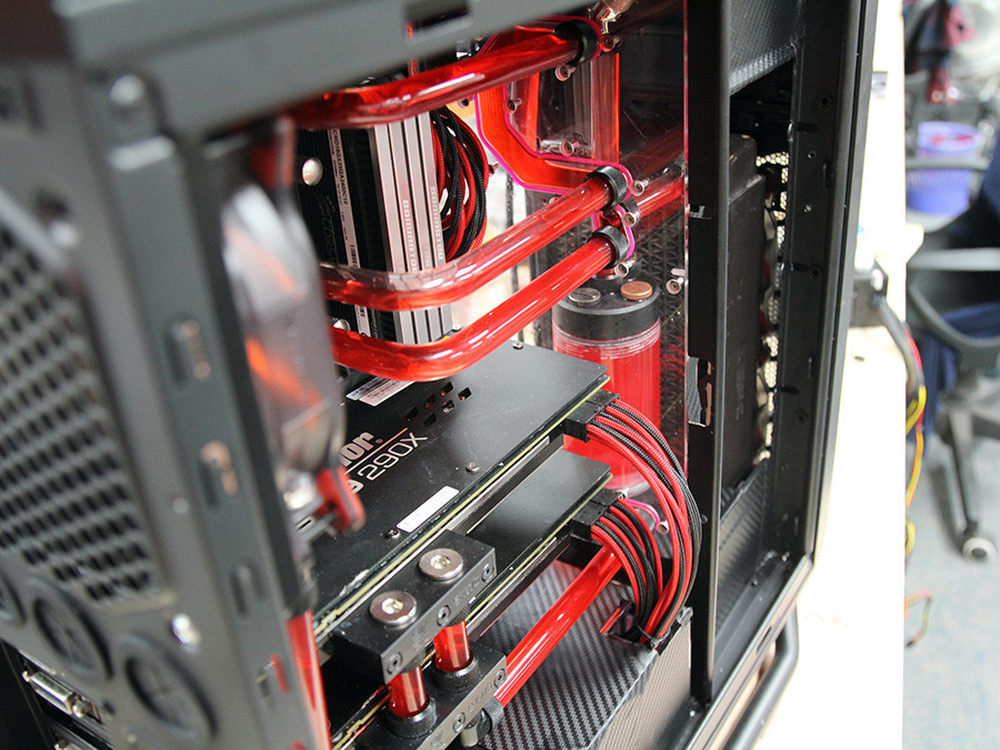

细节。
31/36

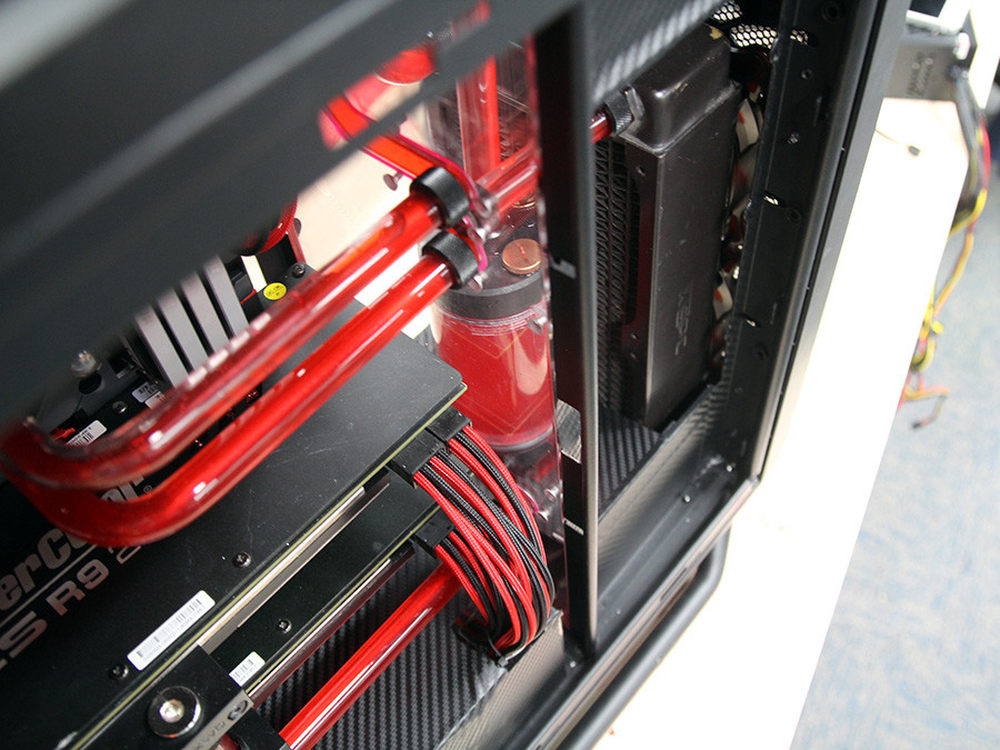

细节。
32/36
细节。
33/36
细节。
34/36
细节。
35/36
细节。
36/36

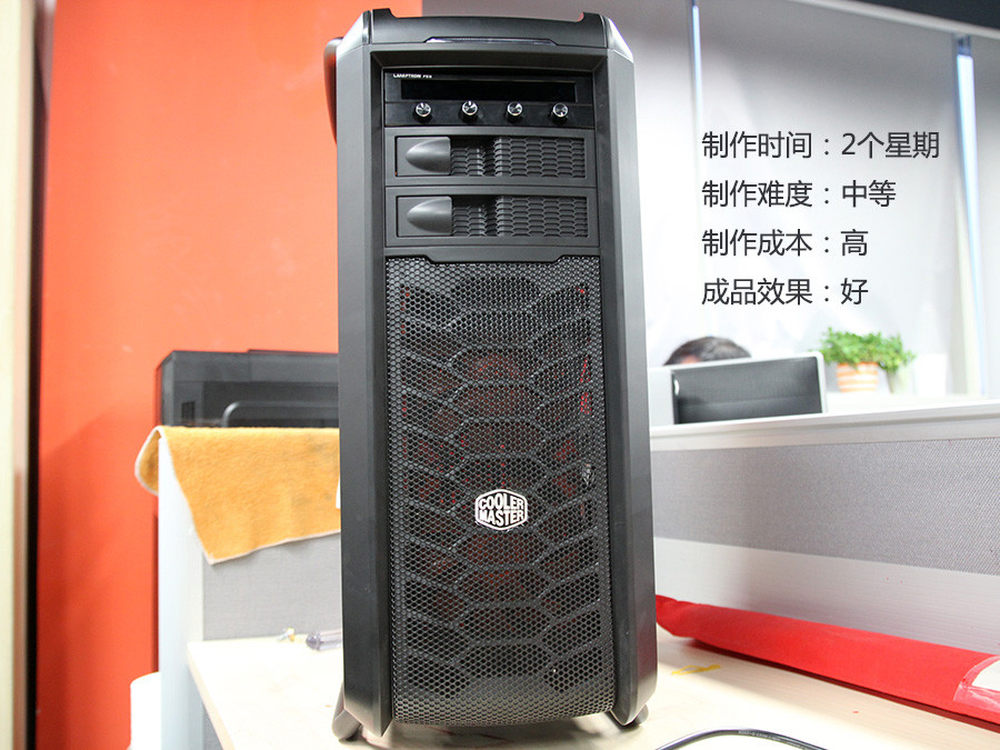

本次装机到这里就结束了，由于时间的关系，这只是一件完成了98%%的作品，后期的灯光还没有加上去，这对最终的效果打了很多的折扣，毕竟一个出色的灯光系统能对整体效果增色不少，目前这种状态只能达到“好”这个标准，还达不到出色的标准。制作世间方面，笔者陆陆续续花了将近半个月的时间，期间还要摆造型拍图，本次作品要完善的地方还有很多，笔者这里只是给出一个大致的一个方案，更多的改造空间还留给网友们吧。
本次改造到这里结束了，希望大家在改造/MOD的过程中玩的开心！
