小钢炮专用！钜能SFX-L500GD电源评测
1/24
还记得去年在台北电脑展上钜能展出的一款SFX电源吗？它拥有12cm大风车散热结构、SFX小巧身段、金牌的效率以及全模组的设计，一经展出这款电源在玩家们引发了强烈的关注，时隔一年这款电源终于送测泡泡编辑部了，不过这款电源的尺寸为SFX-L，顾名思义SFX-L规格的电源在保持SFX电源宽和高的情况下增加长度，以容纳12cm风扇从而解决高瓦数SFX电源散热及噪音的问题，这种概念今年银欣也提出过，不过抢在银欣SFX-L规格电源发布之前钜能便开始送测媒体，相信在不久这款电源就会在各大电商上出现，在购买之前当然还是要看看这款电源到底如何。
2/24

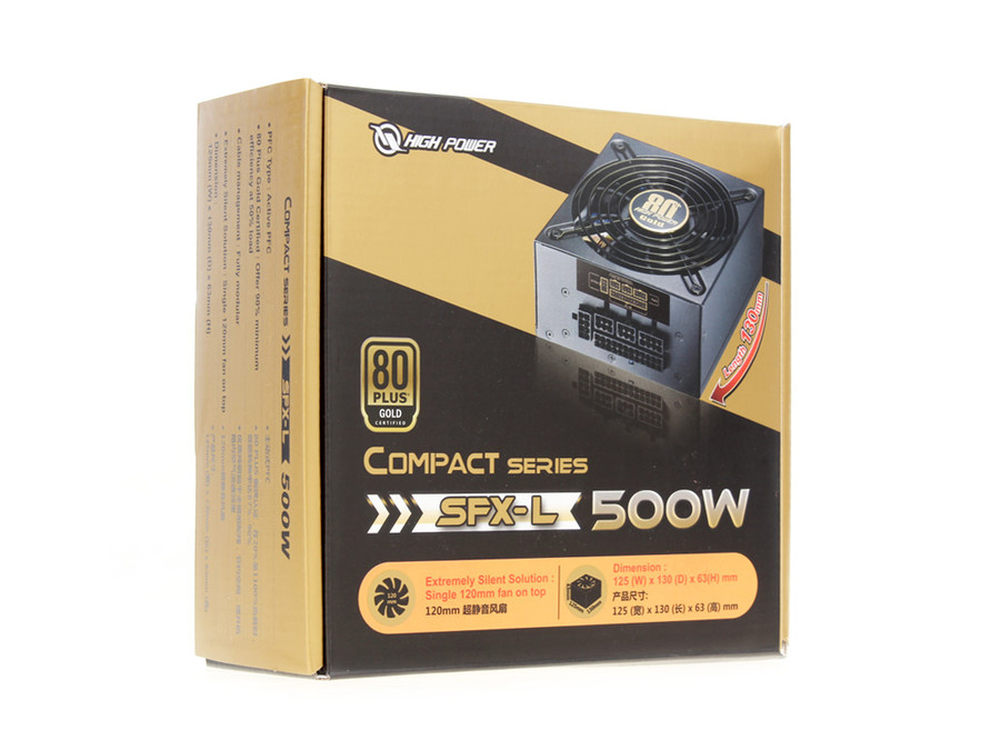

首先我们来看下这款电源的外包装，外包装整体非常小巧同样内部的电源应该不会太大，包装配色采用金黑色配色，突出了金牌电源的特征， 在包装的两侧以及背部标注了电源的一些参数以及特征介绍。
3/24

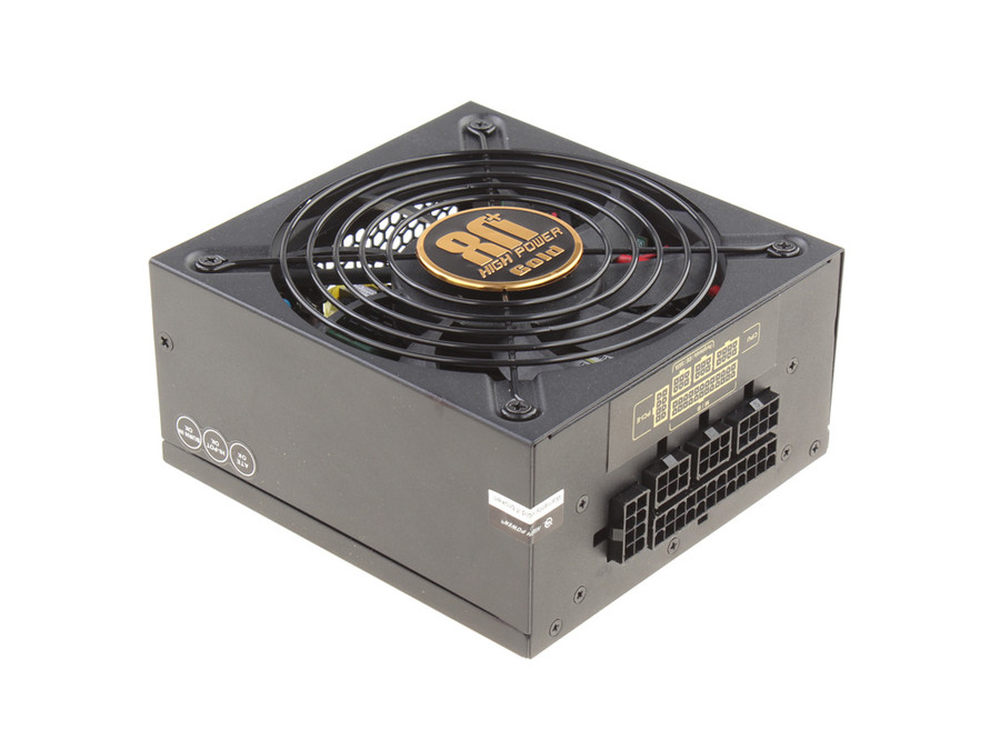

钜能SFX-L 500电源采用全模组设计，外壳采用磨砂烤漆处理，虽然这款电源使用了一枚12cm风扇但是整体体积却要比普通ATX小很多，只是比SFX电源长了3cm。
4/24

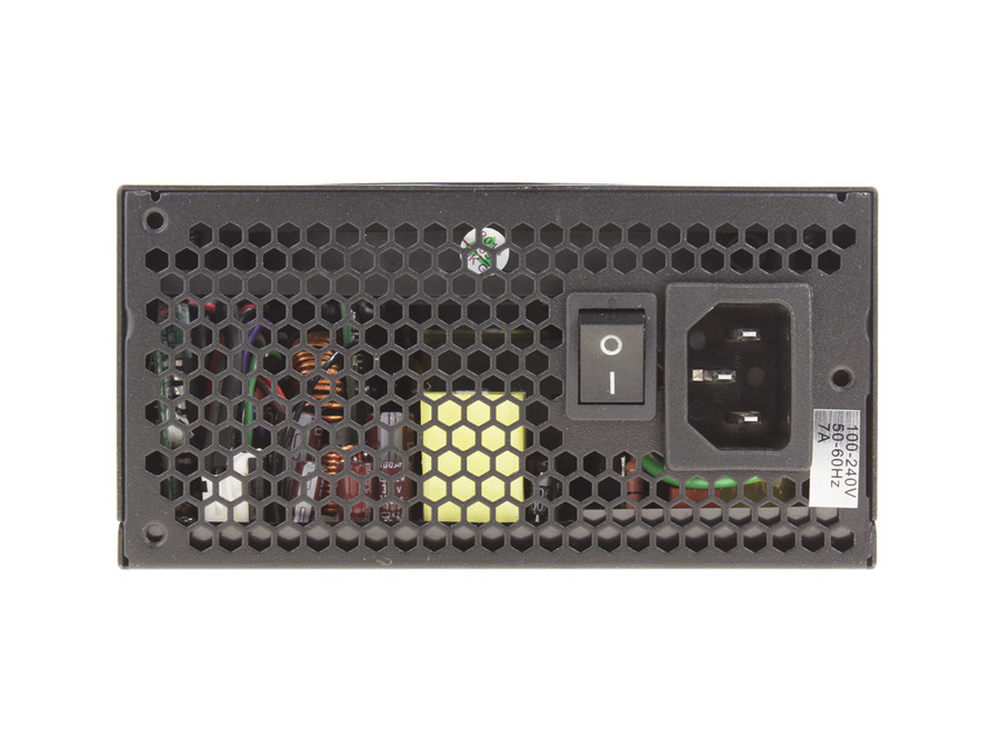

电源尾部采用大面积蜂窝散热孔，AC输入端配备了一枚总开关，这对于喜欢折腾的玩家来说是一件好事。
5/24

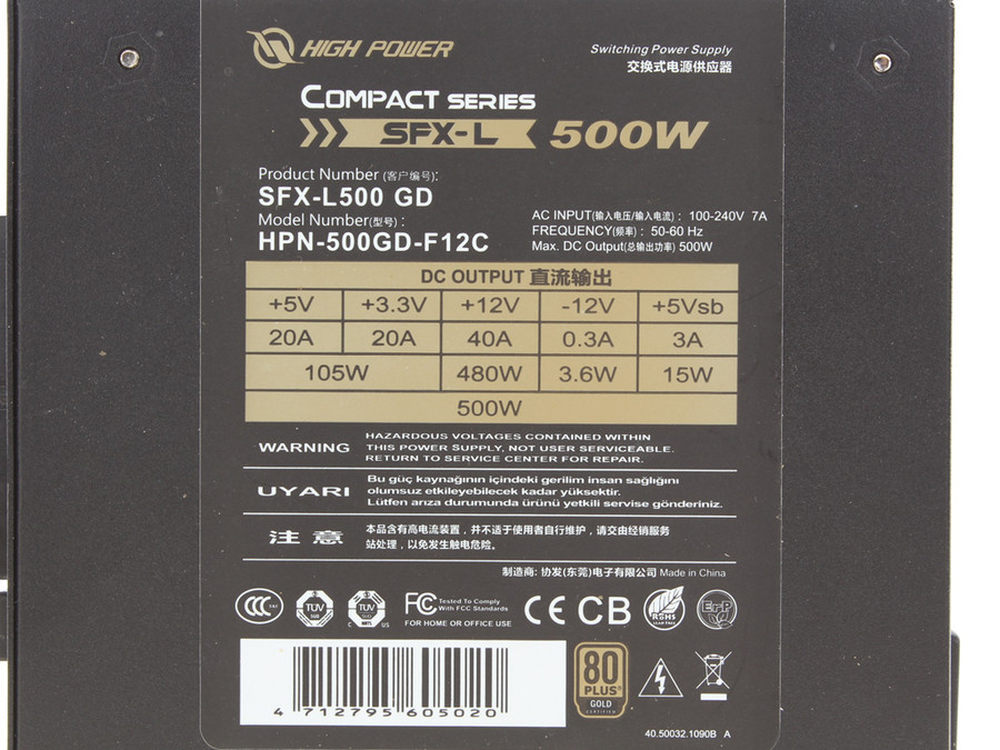

铭牌部分，SFX-L500电源12V采用单路输出，最大输出达到了480W，输出比重占了电源总功率的96%%以上，这样的参数非常适合组建小钢炮平台！相对的3.3V与5V被压缩了些空间，联合输出仅为105W，不过每路最大的20A还是比较可观的。
6/24

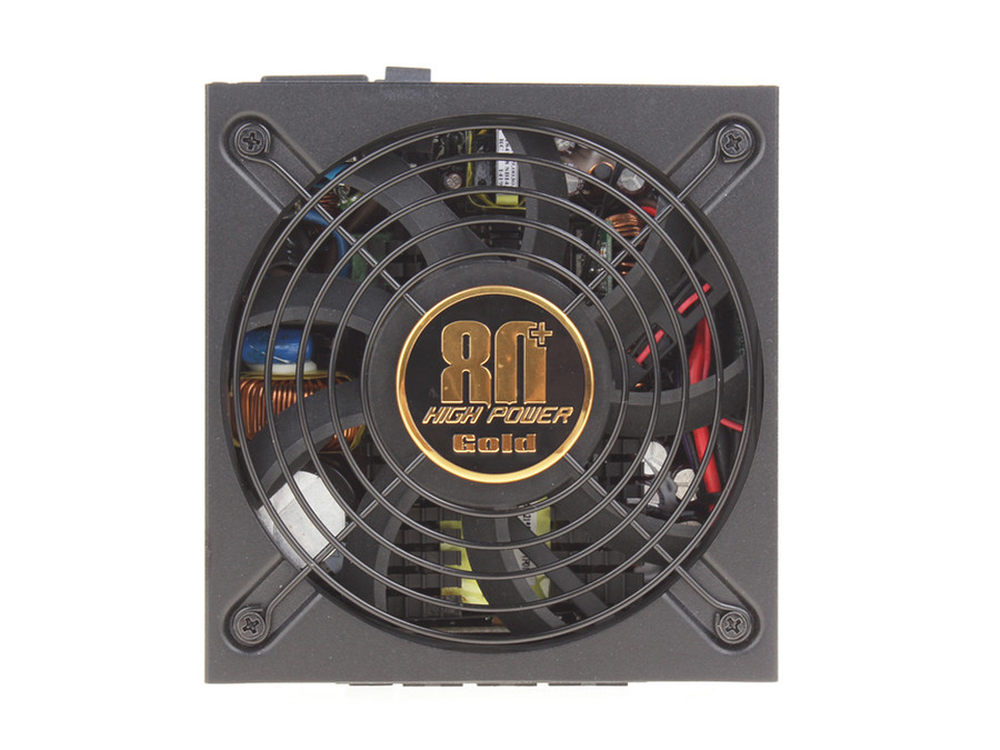

电源采用12cm大风车散热结构，在风扇栅上还有80PLUS金牌的LOGO。
7/24

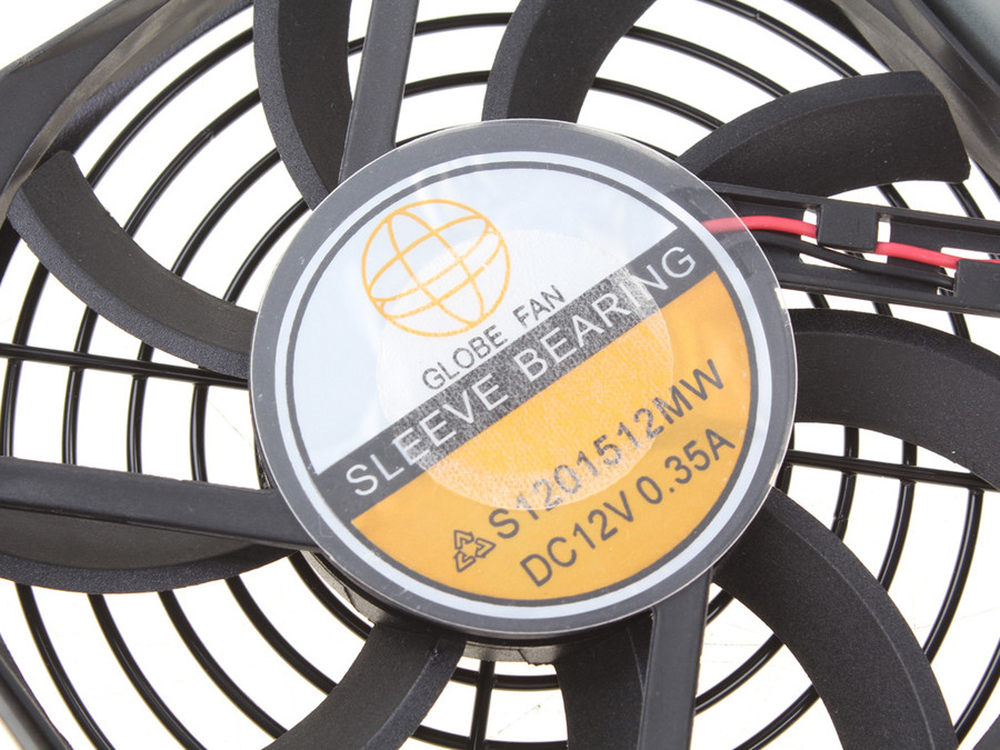

电源风扇来自GLOBE的12cm风扇，参数为12V、0.35A，采用12cm风扇这意味着这款电源无论在散热还是噪音方面都要优于普通SFX电源。
8/24

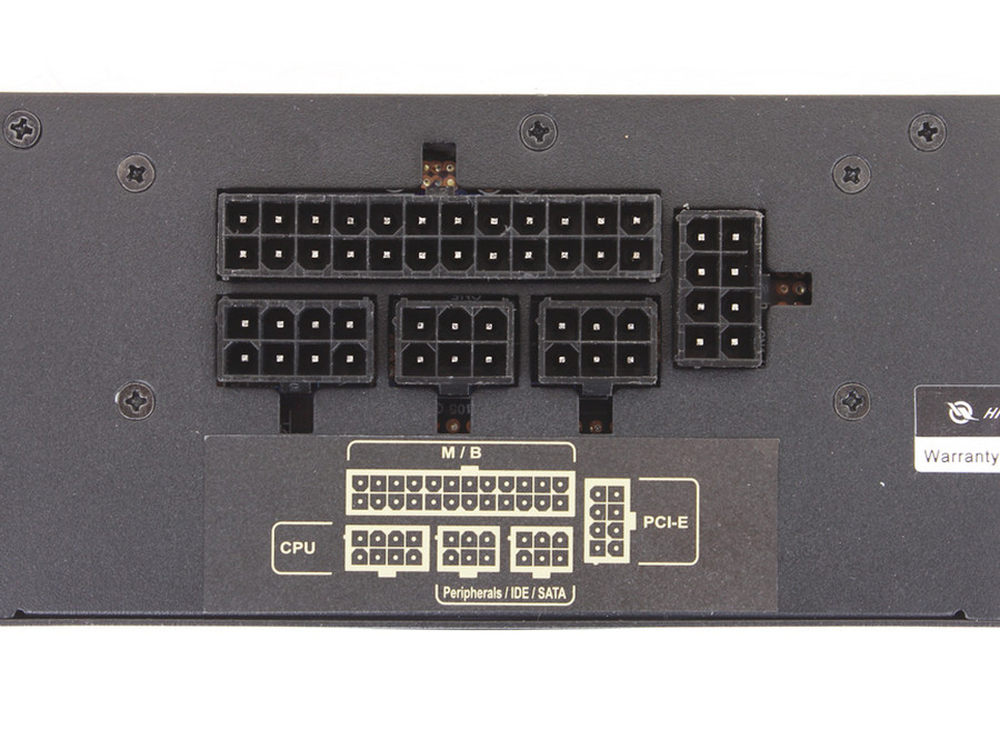

全模组接口特写，受限电源宽度各接口之间的间距相比ATX模组电源要小很多，不过好在并没有影响插拔使用。
9/24

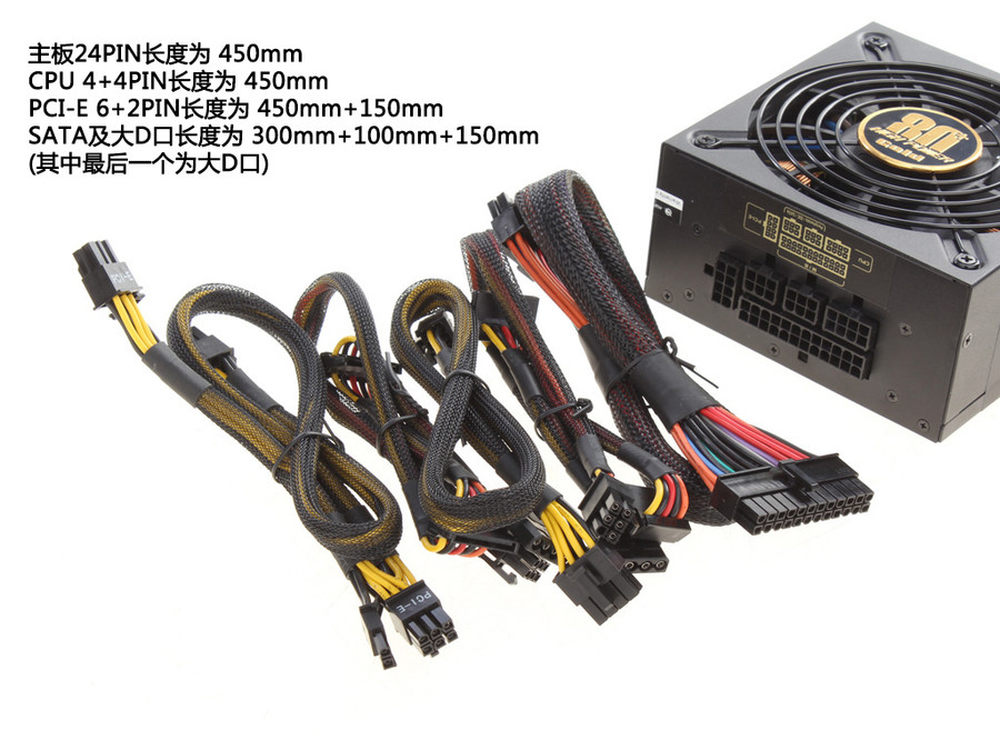

线材长度在450mm左右，这对于大一点的小机箱来说完全够用了。接口方面提供了多达6个SATA接口，对于多硬盘用户来说完全够用了，PCI-E也提供了2个6 2PIN接口，总体来说线材接口完全够一些高端单卡平台使用。
10/24

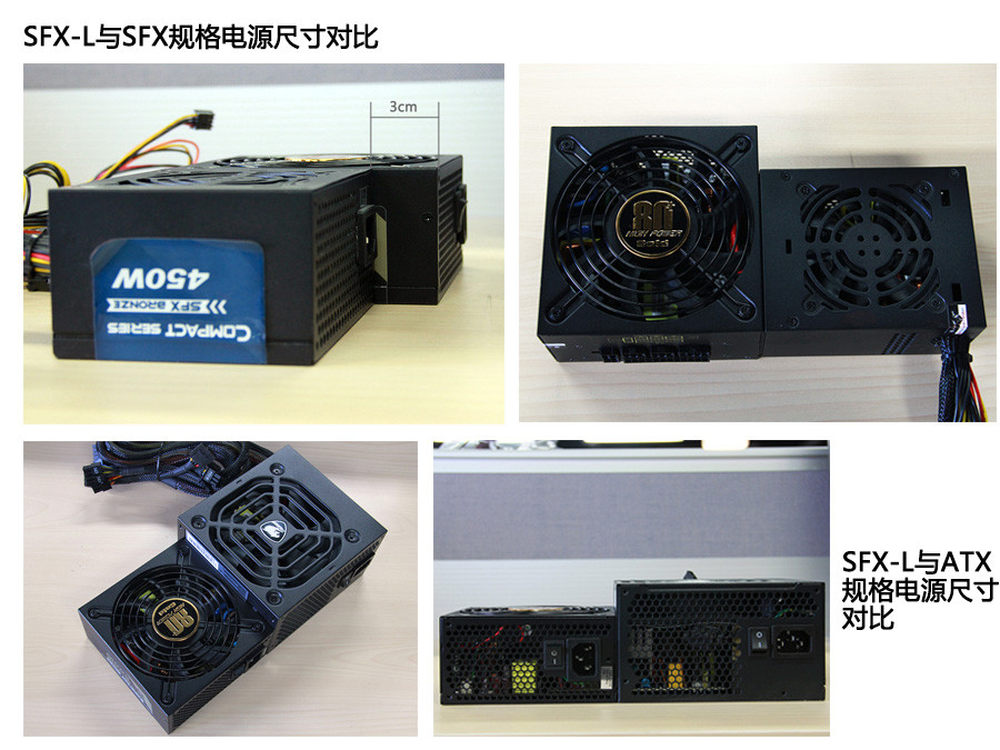

外观、线材以及铭牌介绍完毕，那么SFX-L尺寸的电源大概有多大，相信很多网友还不是很了解，上图为SFX-L对比SFX以及ATX规格的电源实拍。SFX-L在宽、高上与SFX一样，只是比SFX规格的电源长了3cm，而对已ATX电源却要矮了很多和瘦了一圈。
11/24

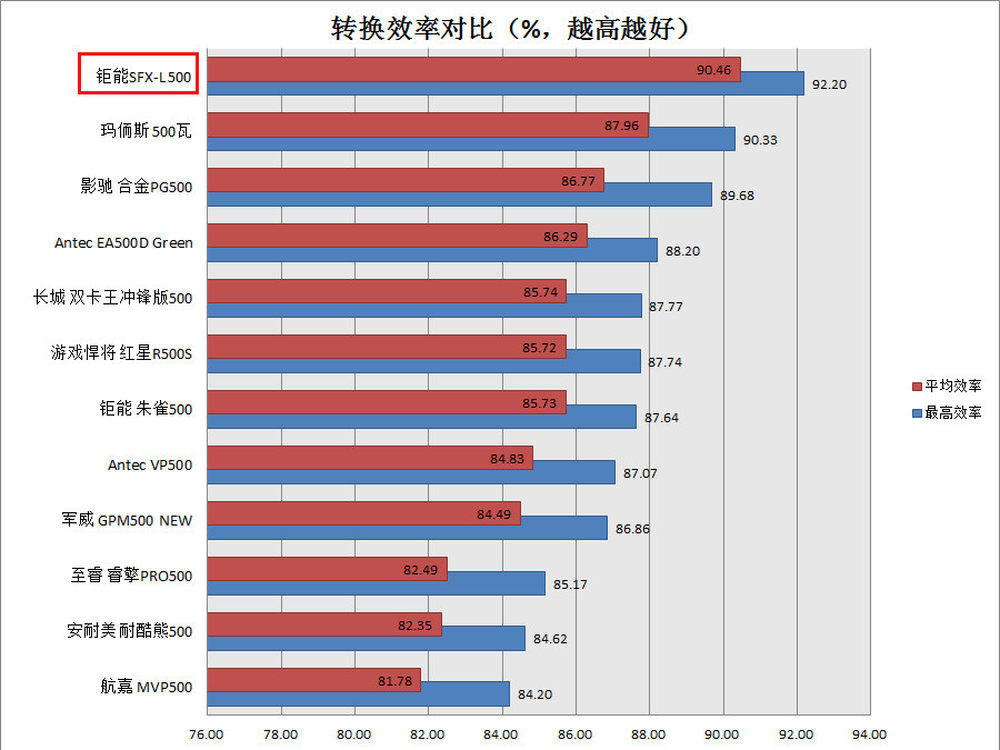

这款电源最大的特点就是转换效率，虽为一款金牌电源，转换效率表现甚至达到准白金水平。
12/24

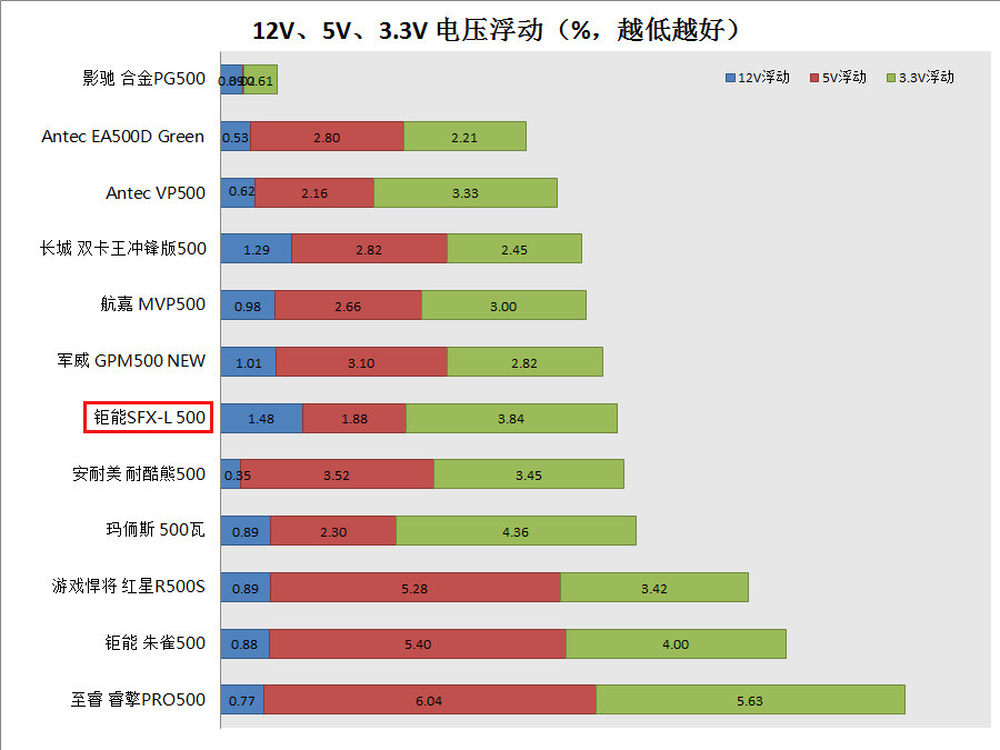

电压浮动方面钜能SFX-L 500电源在各路表现方面都比较均衡，除了在3.3V浮动较大外，整体表现中规中矩。
13/24

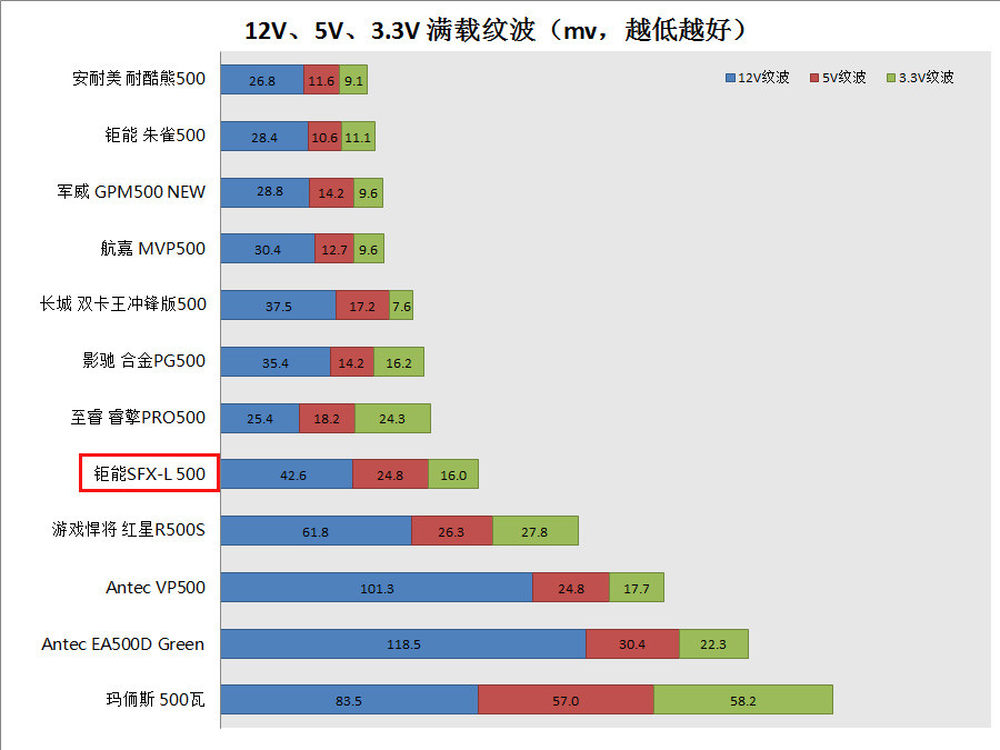

虽然采用大量的NCC电容，但这款电源在纹波方面表现很是一般，特别是12V的表现。
14/24

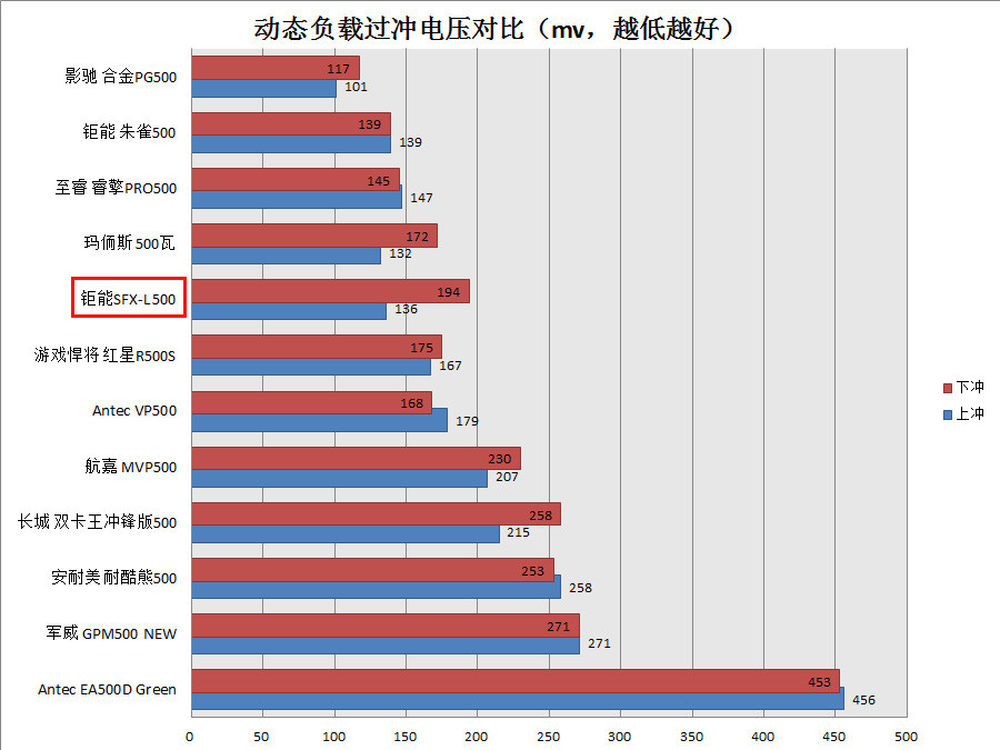

由于这款电源采用了英飞凌LLC控制器，在动态表现方面要比虹冠控制器的要好很多。
15/24

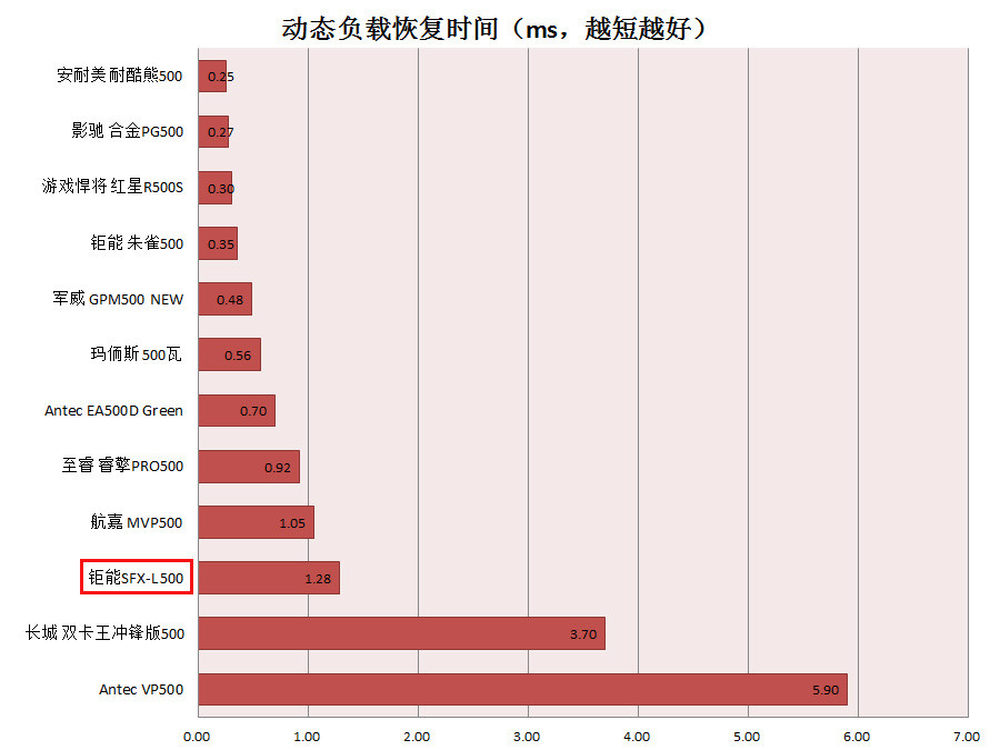

恢复时间方面表现不算太差。
16/24

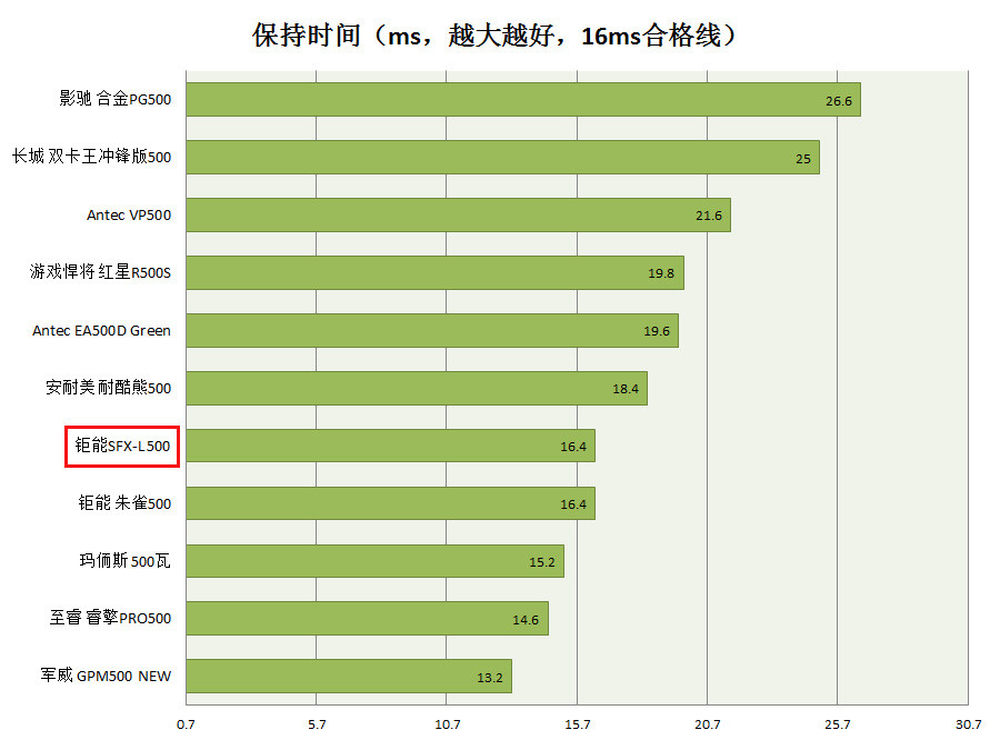

保持时间刚好过及格线。
17/24

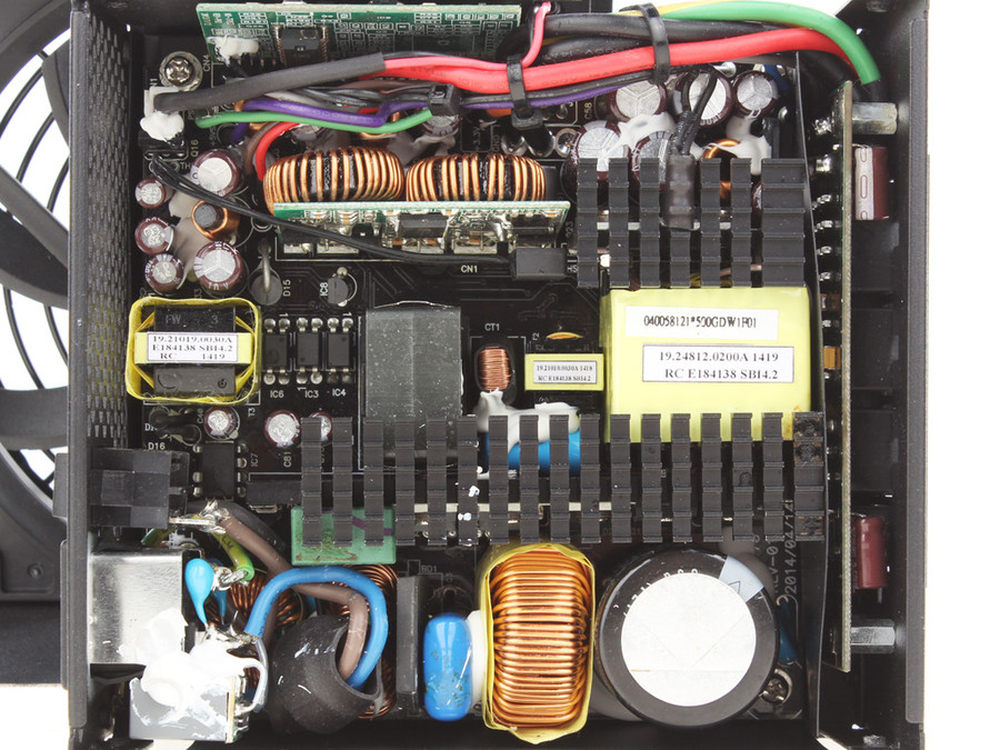

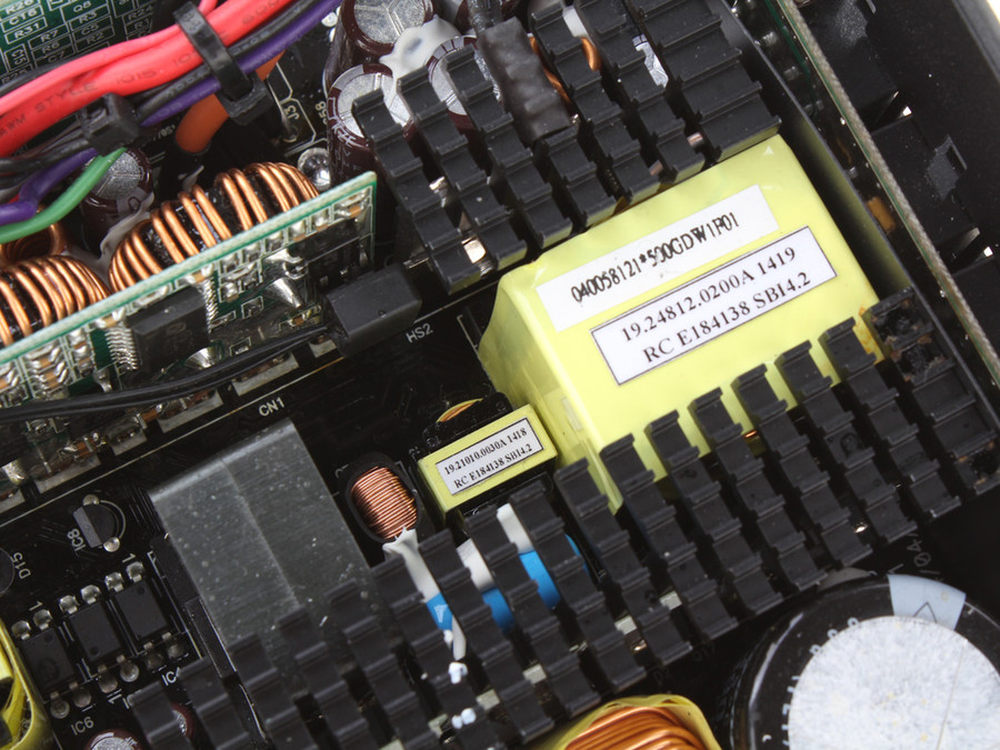

结构方面钜能SFX-L 500电源采用英飞凌ICE2HS01G控制的LLC半桥谐振、12V同步整流、5V/3.3V DC-DC结构，LLC的好处就是高效率同时体积较小，从之前测过的500w LLC结构的白金电源PCB大小来看LLC确实很省地方。
18/24

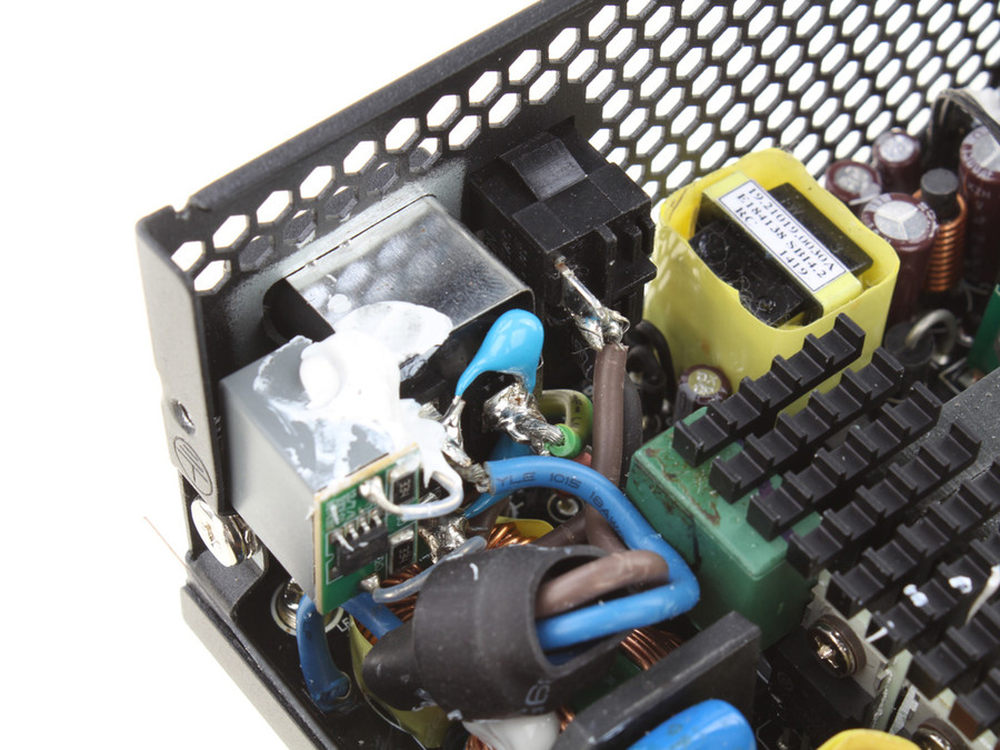

AC端与钜能SFX450W设计一样，同样使用一枚带泄放IC的X电容与一对Y电容。
19/24

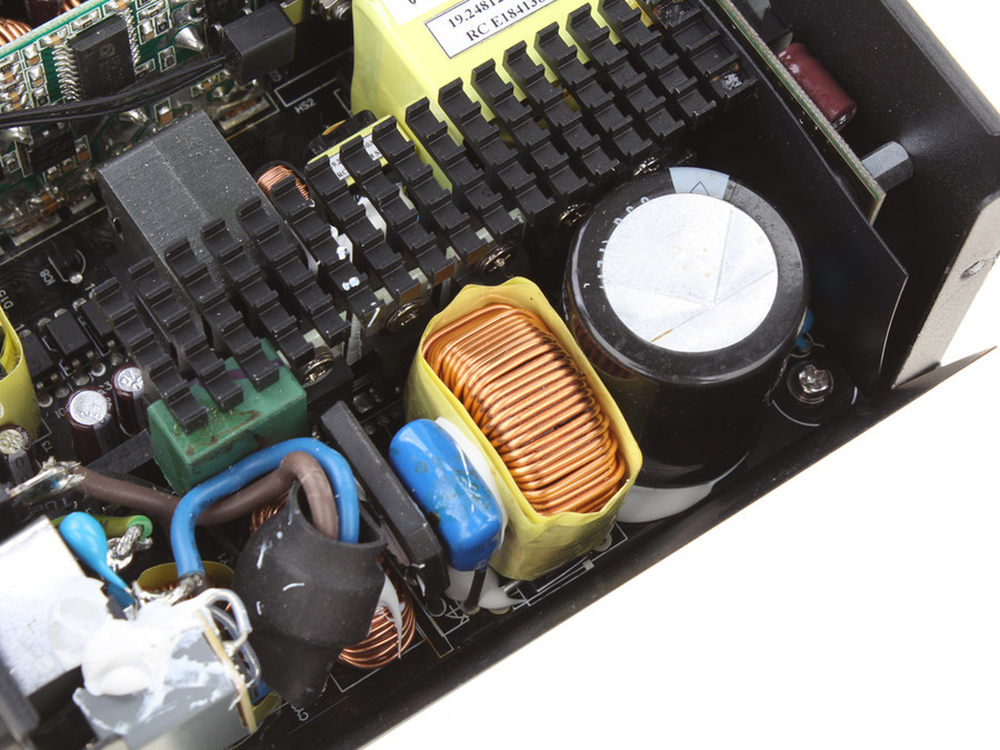

在电源整个布局方面都与钜能SFX 450电源一样，EMI部分摆放同样与450一样，配置方面也大同小异，包括了一个X电容与一对Y电容，保护器件上保险管与MOV均齐全。由于体积的限制整流桥并没配备散热片，整流桥型号为GBU1006（600V/10A@100℃）。电源主电容被安放在了EMI电路后面，主电容来自红宝石400V/390uF，390uF的容量对于一款500w的电源来说刚刚好。
20/24
PFC开关管为两颗SGT190N60SJ型号方面同样和钜能SFX-450的一样。
21/24

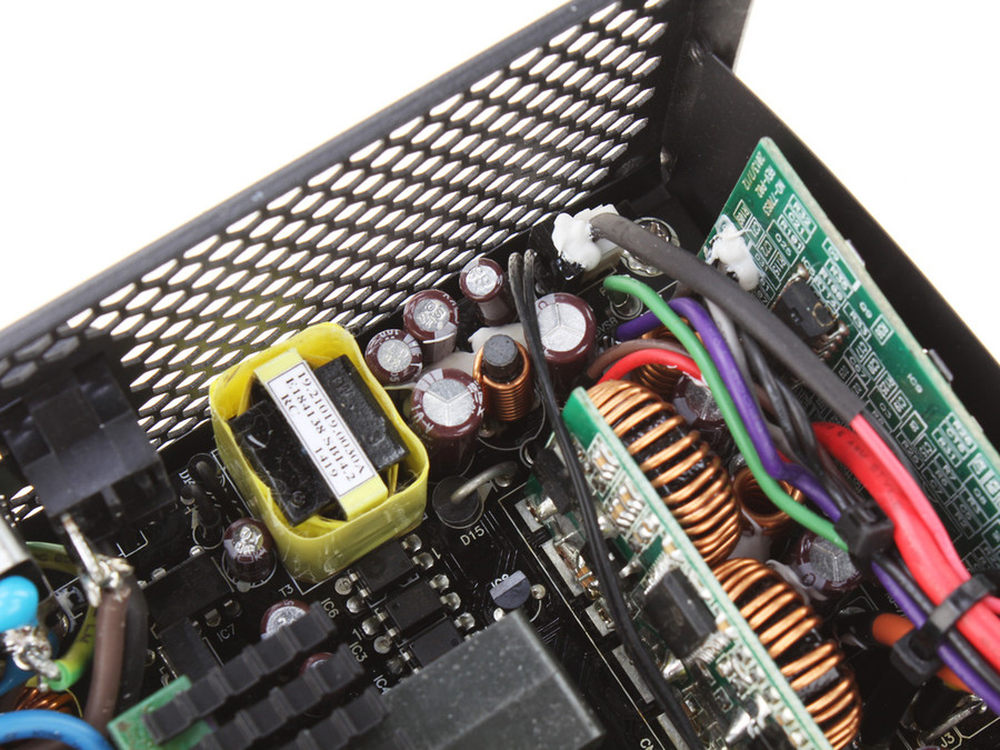

待机电路特写。
22/24
电源主控板、5V/3.3V DC-DC以及12V同步整流被安放到了电源二次侧，输出滤波电容采用了大量NCC电容。
23/24
模组板上每路上均使用了一颗NCC电解电容与钽电容进行二次滤波。
24/24

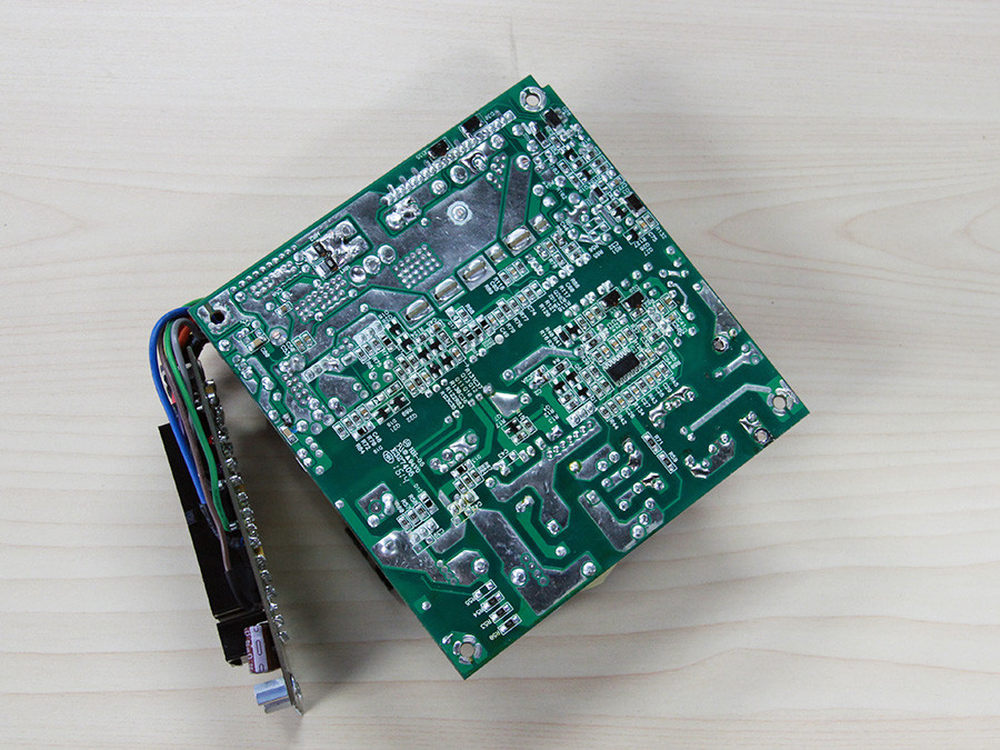

背部做工方面，背部做工还是比较规整的，焊接采用了波峰焊，在部分跟脚地方使用了堆焊处理。
总结：
这款电源评测到这里就结束了，从上面我们看到这款电源拥有准白金的转换效率，12cm大风车散热结构完美解决小电源散热噪音等问题、全模组设计更适合小机箱内部走线以及大手脚的用料，500W的规格非常适合组建小钢炮平台，总体来说就是为小钢炮量身定制！当然在附件方面附送了一个SFX转ATX的转接板，同样这款电源也可以在ATX机箱中使用。缺点方面就是这款电源12V纹波表现很一般，与实际用料不符。售价方面这款电源官方定价599，目前在淘宝上已经可以买到，喜欢的玩家可以上了！
------------------------------------------------------------------------------------------------------------------
