升级其实并不少 iPad Air 2拆机详解

1/22

一。相较于上代iPad Air，苹果公司最新推出的iPad Air 2并不是仅仅在名字后面加了个“2”，整体来说，升级的地方还是很多的：
1.处理器升级为A8X芯片，拥有64位架构和M8运动协处理器。
2.内存从1GB升级为2GB。
3.摄像头由原来的500W像素升级为800W像素，在原摄像头的基础上增加了支持连拍快照和慢动作视频拍摄。
4.增加了TouchID，支持指纹识别。
3.屏幕添加了抗反射图层，并且采用了全层压显示屏，也就是在很多手机上已经很普遍的全贴合屏幕，显示效果更好，机身也可以更薄。
4.机身更薄，由原来的7.5mm变成了6.1mm，减少了近20%%。
5.增加了金色版本。
6.重量减少了32g。
7.去除了32GB内存版本。
8.增加了气压计。
9.取消静音键，扬声器变为单排孔，麦克风位置也做了变动。
那么除此之外，它还有哪些改进呢，接下来我们一起看一下iFixit为我们带来的拆机图片。【iFixit官网】
----------------------------------------------------------------------------------------

2/22

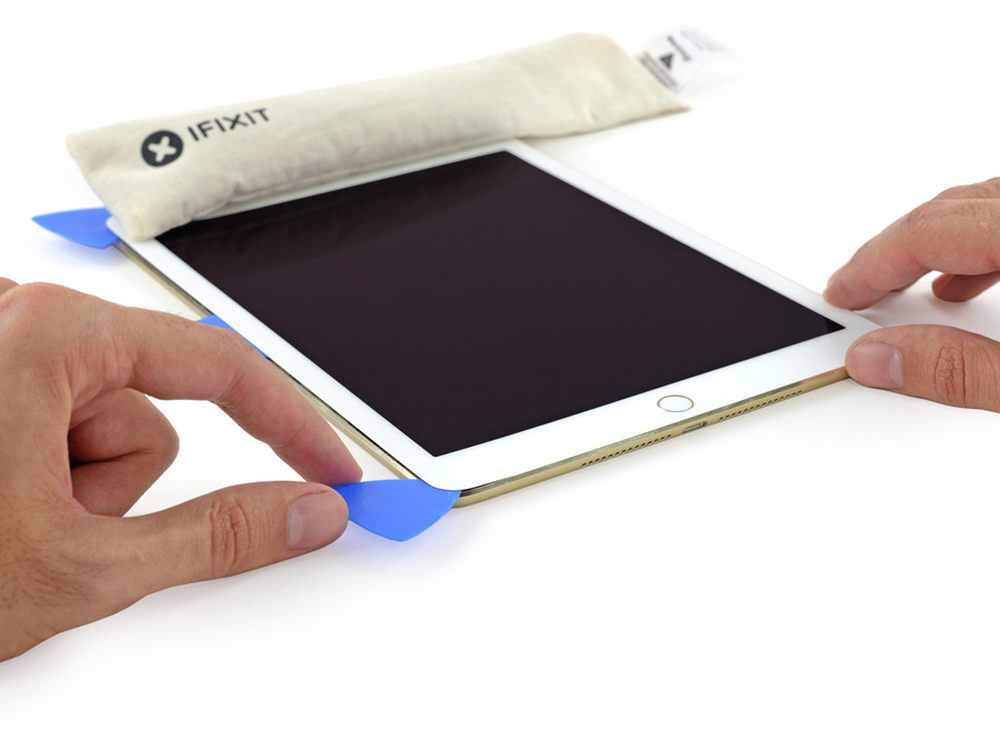

iPad Air 2的屏幕依然是用胶粘上去的，所以动手之前需要加热将胶融化，在各角上插入拨片，动作要慢，要小心，不然很容易爆屏。【iFixit官网】
-------------------------------------------------------------------------------------------------------------
苹果中国：iPad Air 2苹果中国官方购买参考价格：￥3588起苹果香港：iPad Air 2苹果香港官方购买参考价格：￥3080起 iFixit工具（海淘）：iFixit官网】
-------------------------------------------------------------------------------------------------------------
苹果中国：iPad Air 2苹果中国官方购买参考价格：￥3588起苹果香港：iPad Air 2苹果香港官方购买参考价格：￥3080起 iFixit工具（海淘）：iFixit官网】
-------------------------------------------------------------------------------------------------------------
苹果中国：iPad Air 2苹果中国官方购买参考价格：￥3588起苹果香港：iPad Air 2苹果香港官方购买参考价格：￥3080起 iFixit工具（海淘）：

5/22

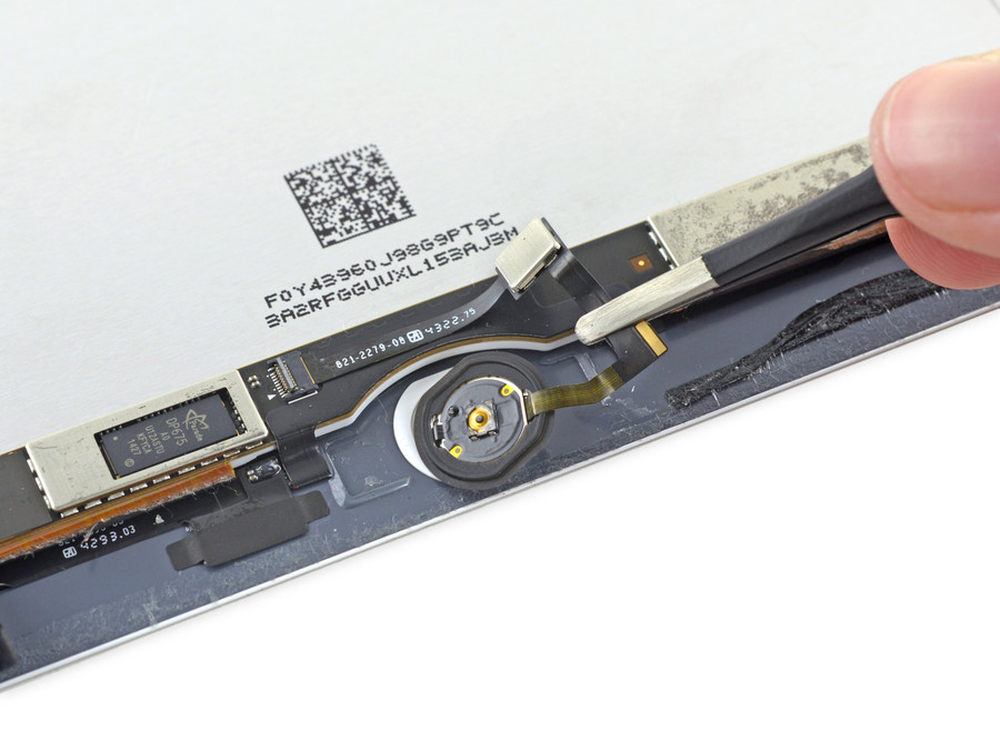

轻轻取下屏幕下方的Touch ID感应组件，可以发现其设计和新iPhone的设计非常相近。【iFixit官网】
-------------------------------------------------------------------------------------------------------------
苹果中国：iPad Air 2苹果中国官方购买参考价格：￥3588起苹果香港：iPad Air 2苹果香港官方购买参考价格：￥3080起 iFixit工具（海淘）：iFixit官网】
-------------------------------------------------------------------------------------------------------------
苹果中国：iPad Air 2苹果中国官方购买参考价格：￥3588起苹果香港：iPad Air 2苹果香港官方购买参考价格：￥3080起 iFixit工具（海淘）：

7/22

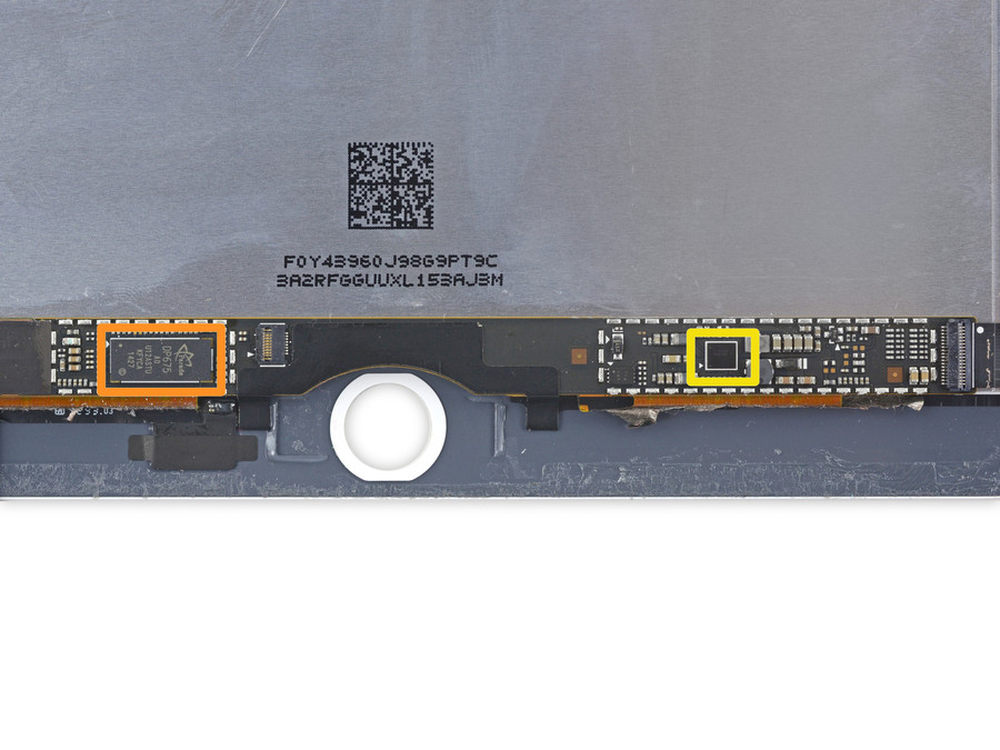

Home按键旁边，橙色框内为Parade科技LCD传动器。
黄色框内为德克萨斯仪器公司的TPS65143A LCD偏差解决方案。【iFixit官网】
-------------------------------------------------------------------------------------------------------------
苹果中国：iPad Air 2苹果中国官方购买参考价格：￥3588起苹果香港：iPad Air 2苹果香港官方购买参考价格：￥3080起 iFixit工具（海淘）：iFixit官网】
-------------------------------------------------------------------------------------------------------------
苹果中国：iPad Air 2苹果中国官方购买参考价格：￥3588起苹果香港：iPad Air 2苹果香港官方购买参考价格：￥3080起 iFixit工具（海淘）：

9/22

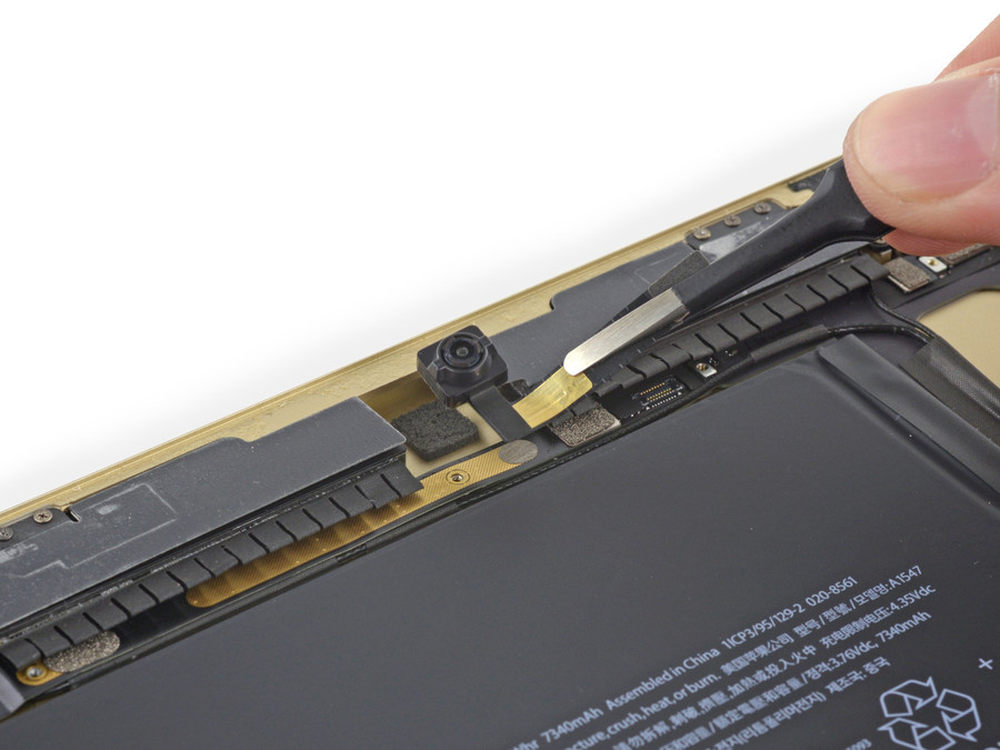

接下来取下前置摄像头以及被麦克风组件包围的后置摄像头。和iPhone 6 Plus上的突起的摄像头相比，他们还是有一些差别的，不过和第一代iPad Air相比，它确实有了一个质的飞跃。【iFixit官网】
-------------------------------------------------------------------------------------------------------------
苹果中国：iPad Air 2苹果中国官方购买参考价格：￥3588起苹果香港：iPad Air 2苹果香港官方购买参考价格：￥3080起 iFixit工具（海

10/22

接下来取下前置摄像头以及被麦克风组件包围的后置摄像头。和iPhone 6 Plus上的突起的摄像头相比，他们还是有一些差别的，不过和第一代iPad Air相比，它确实有了一个质的飞跃。【iFixit官网】
-------------------------------------------------------------------------------------------------------------
苹果中国：iPad Air 2苹果中国官方购买参考价格：￥3588起苹果香港：iPad Air 2苹果香港官方购买参考价格：￥3080起 iFixit工具（海

11/22

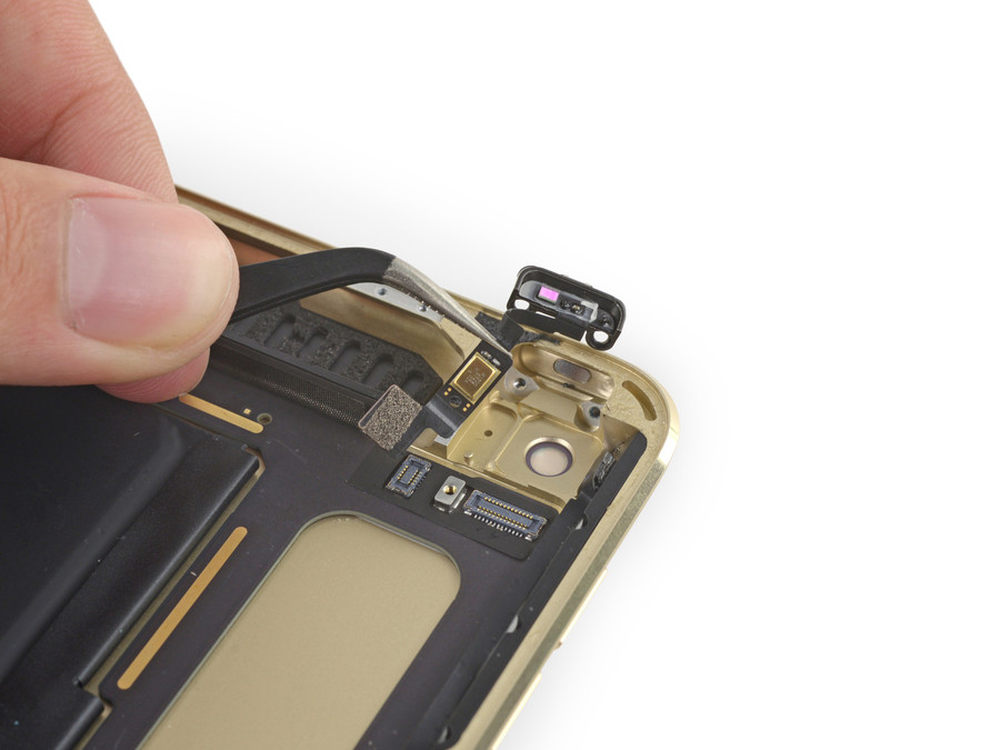

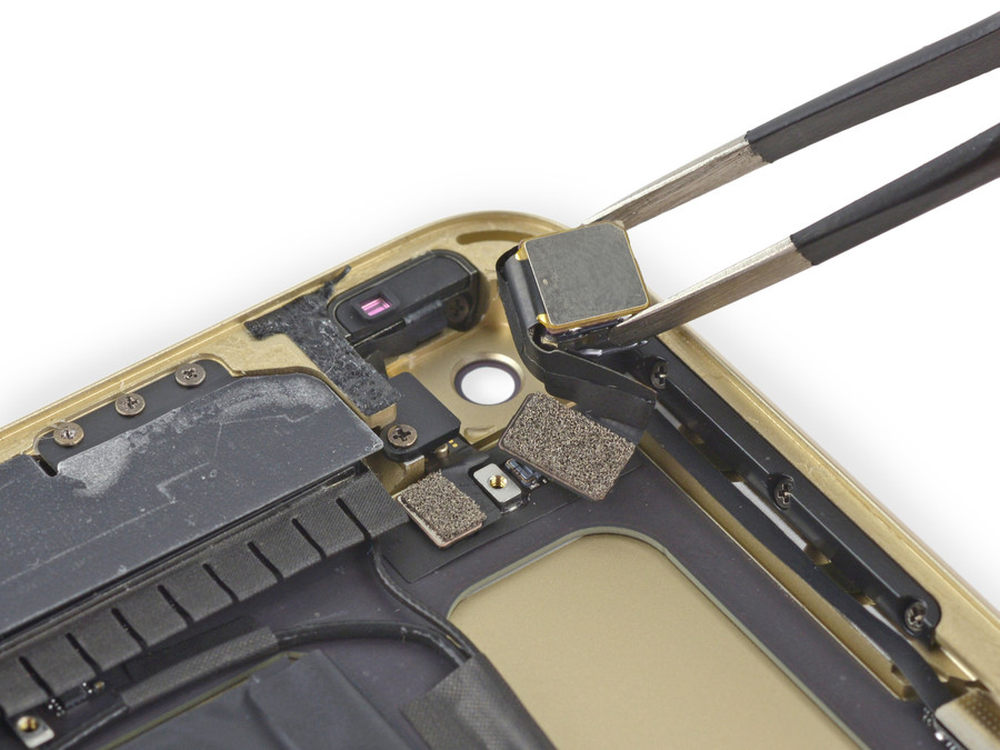

耳机插孔的设计和位置跟以前如出一辙，唯一的一点改动是，前置摄像头的光线传感器好像由一个变成了两个，其中一个就被安置在了麦克风插孔上。【iFixit官网】
-------------------------------------------------------------------------------------------------------------
苹果中国：iPad Air 2苹果中国官方购买参考价格：￥3588起苹果香港：iPad Air 2苹果香港官方购买参考价格：￥3080起 iFixit工具（海淘）：iFixit官网】
-------------------------------------------------------------------------------------------------------------
苹果中国：iPad Air 2苹果中国官方购买参考价格：￥3588起苹果香港：iPad Air 2苹果香港官方购买参考价格：￥3080起 iFixit工具（海淘）：

13/22

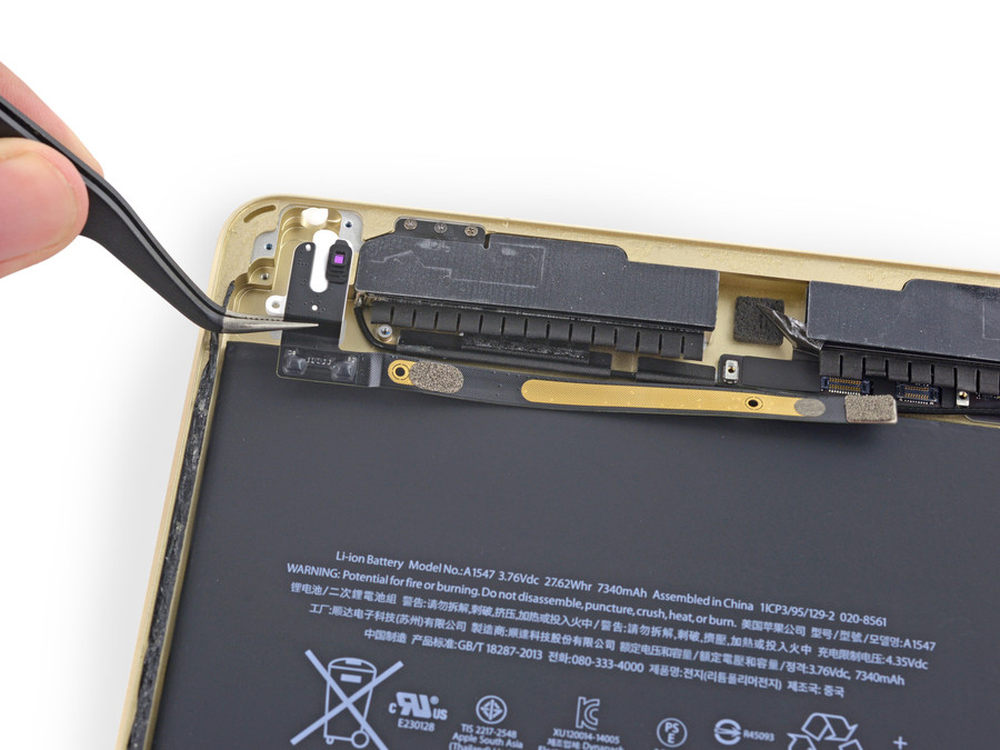

接下来，我们取下电源开关、麦克风组件和音量按键。【iFixit官网】
-------------------------------------------------------------------------------------------------------------
苹果中国：iPad Air 2苹果中国官方购买参考价格：￥3588起苹果香港：iPad Air 2苹果香港官方购买参考价格：￥3080起 iFixit工具（海淘）：

14/22

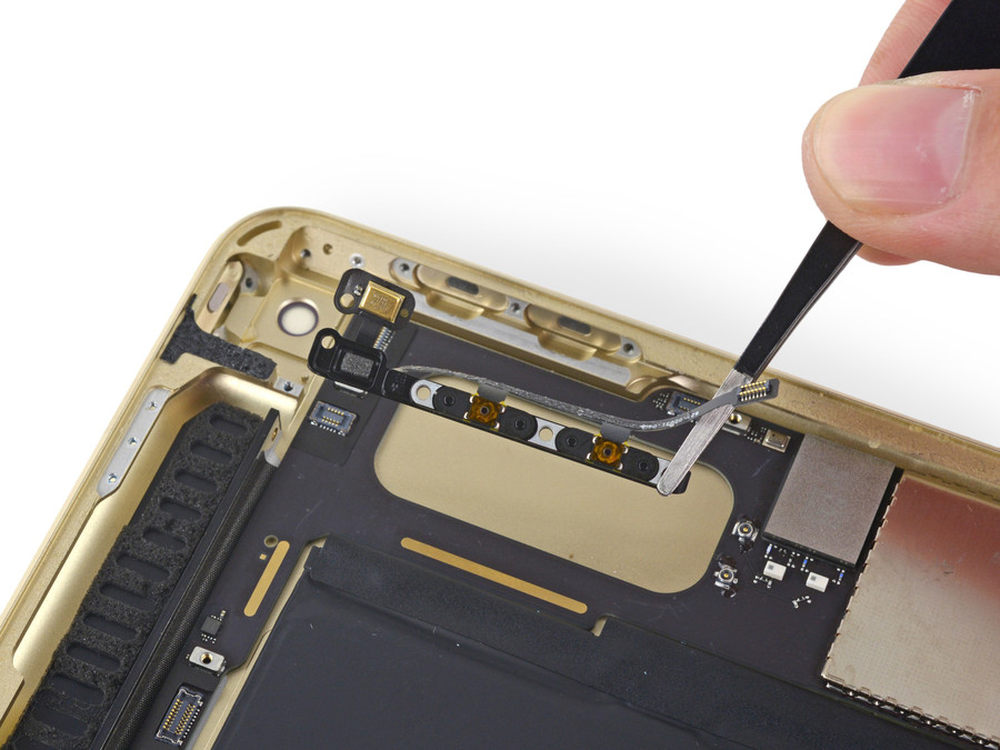

音量加减按键为集成在一个组件上的两个独立按键。【iFixit官网】
-------------------------------------------------------------------------------------------------------------
苹果中国：iPad Air 2苹果中国官方购买参考价格：￥3588起苹果香港：iPad Air 2苹果香港官方购买参考价格：￥3080起 iFixit工具（海淘）：

15/22

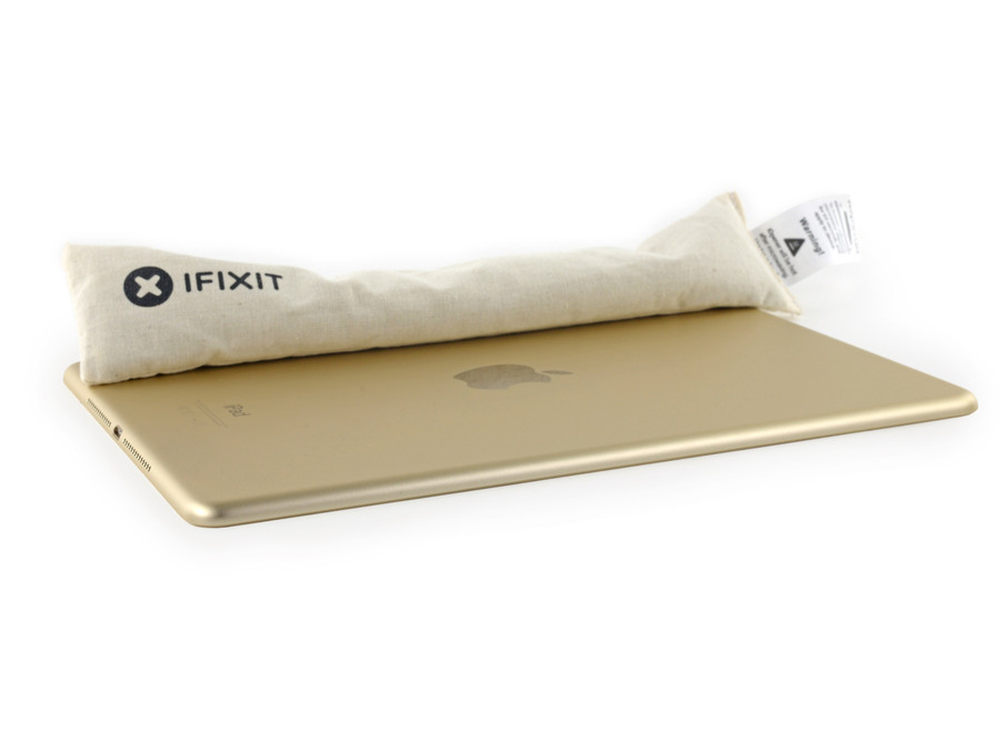

很不幸的是，逻辑主板依然是被用胶水粘结在后盖上的，所以拆下之前需要先加热将胶水融化。【iFixit官网】
-------------------------------------------------------------------------------------------------------------
苹果中国：iPad Air 2苹果中国官方购买参考价格：￥3588起苹果香港：iPad Air 2苹果香港官方购买参考价格：￥3080起 iFixit工具（海淘）：

16/22

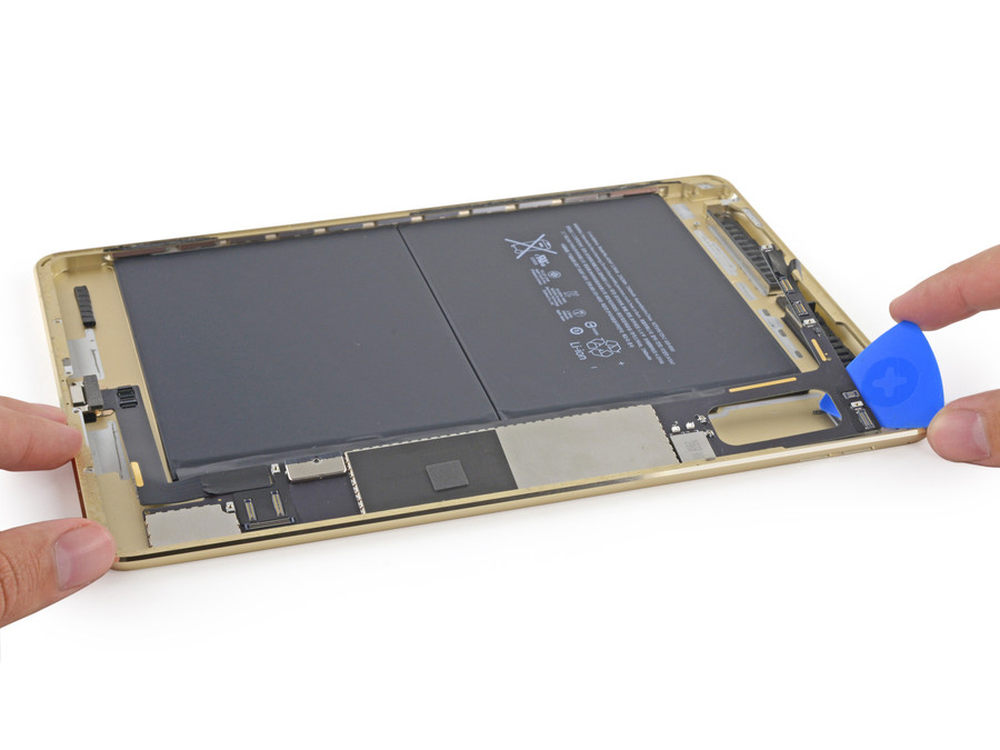

用撬棒将主板小心的撬下来。【iFixit官网】
-------------------------------------------------------------------------------------------------------------
苹果中国：iPad Air 2苹果中国官方购买参考价格：￥3588起苹果香港：iPad Air 2苹果香港官方购买参考价格：￥3080起 iFixit工具（海淘）：

17/22

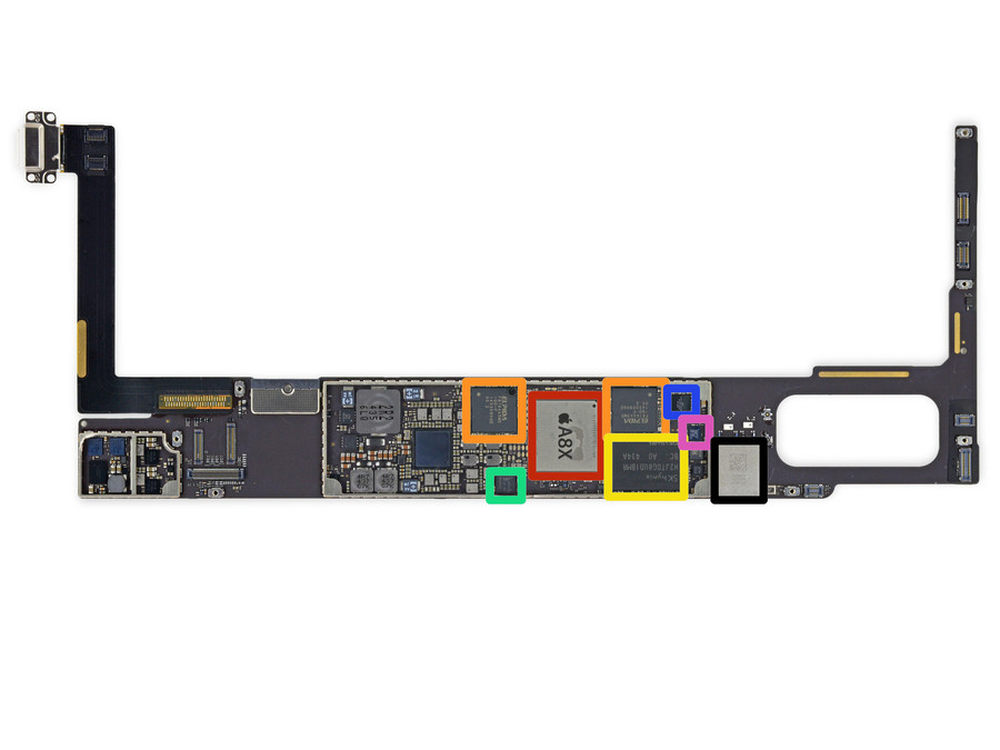

红色框内为苹果APL1012 A8X 64位处理器。
桔色框内为尔必达/美光科技的F8164A3MD的8Gb内存（1 GB x 2 = 2 GB）。
黄色框内为SK海力士H2JTDG8UD1BMR的 128Gb（16GB）NAND闪存。
绿色框内为NXP 65V10 NFC模组（同iPhone 6/iPhone 6 Plus所用相同）。
蓝色框内为苹果（Cirrus Logic） 338S1213音频解码器。
紫色框内为NXP半导体公司LPC18B1UK ARM Cortex-M3微型主控（苹果M8协处理器）。
黑色框内为Murata 339S02541 Wi-Fi模组。
【iFixit官网】
-------------------------------------------------------------------------------------------------------------
苹果中国：iPad Air 2苹果中

18/22

20/22

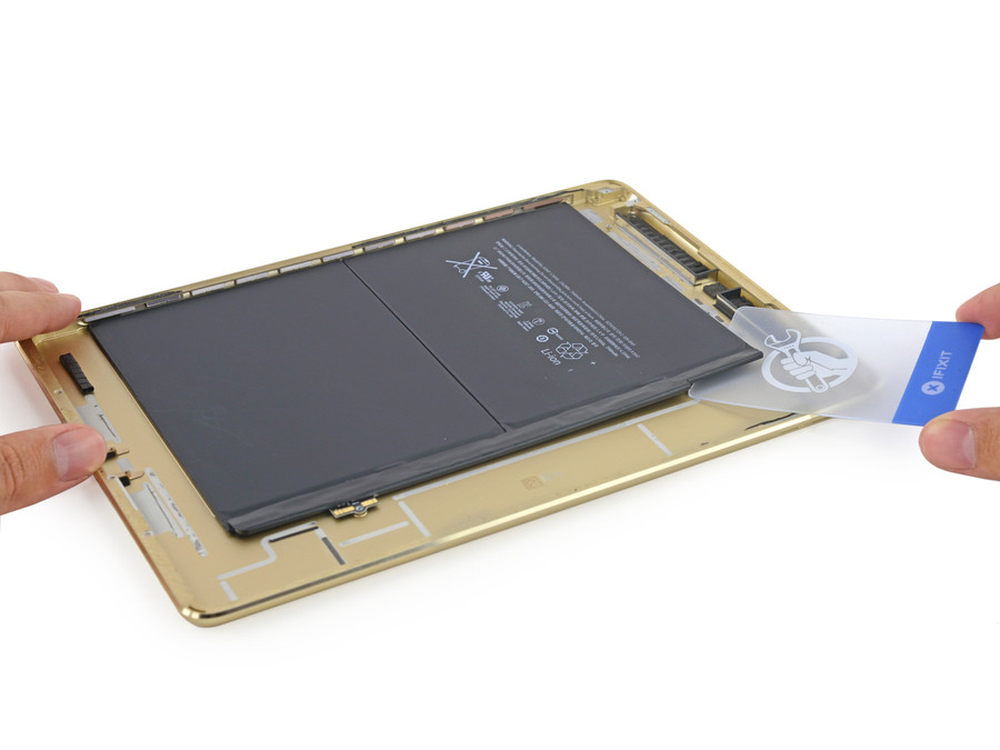

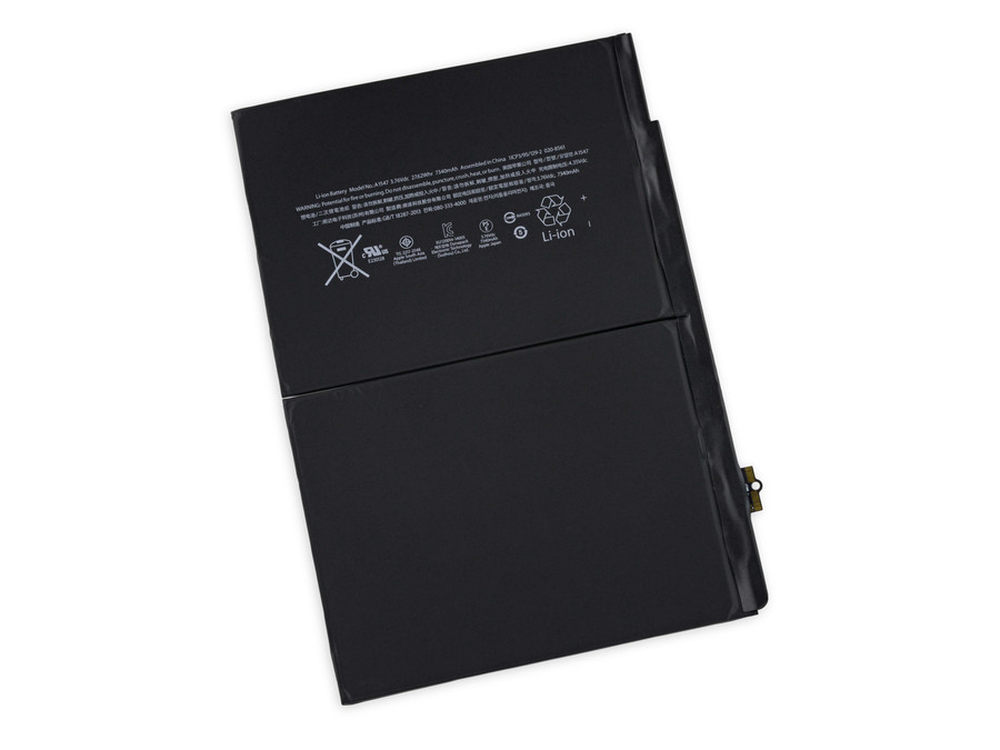

最后将电池轻轻取出，从电池上的信息可以看出，电池容量比上代iPad Air有所下降，由原来的32.9Wh将为27.62Wh，下降约16%%。但续航时间并未下降，可见iPad Air 2整体功耗也比上代下降了不少。【iFixit官网】
-------------------------------------------------------------------------------------------------------------
苹果中国：iPad Air 2苹果中国官方购买参考价格：￥3588起苹果香港：iPad Air 2苹果香港官方购买参考价格：￥3080起

21/22

最后将电池轻轻取出，从电池上的信息可以看出，电池容量比上代iPad Air有所下降，由原来的32.9Wh将为27.62Wh，下降约16%%。但续航时间并未下降，可见iPad Air 2整体功耗也比上代下降了不少。【iFixit官网】
-------------------------------------------------------------------------------------------------------------
苹果中国：iPad Air 2苹果中国官方购买参考价格：￥3588起苹果香港：iPad Air 2苹果香港官方购买参考价格：￥3080起

22/22

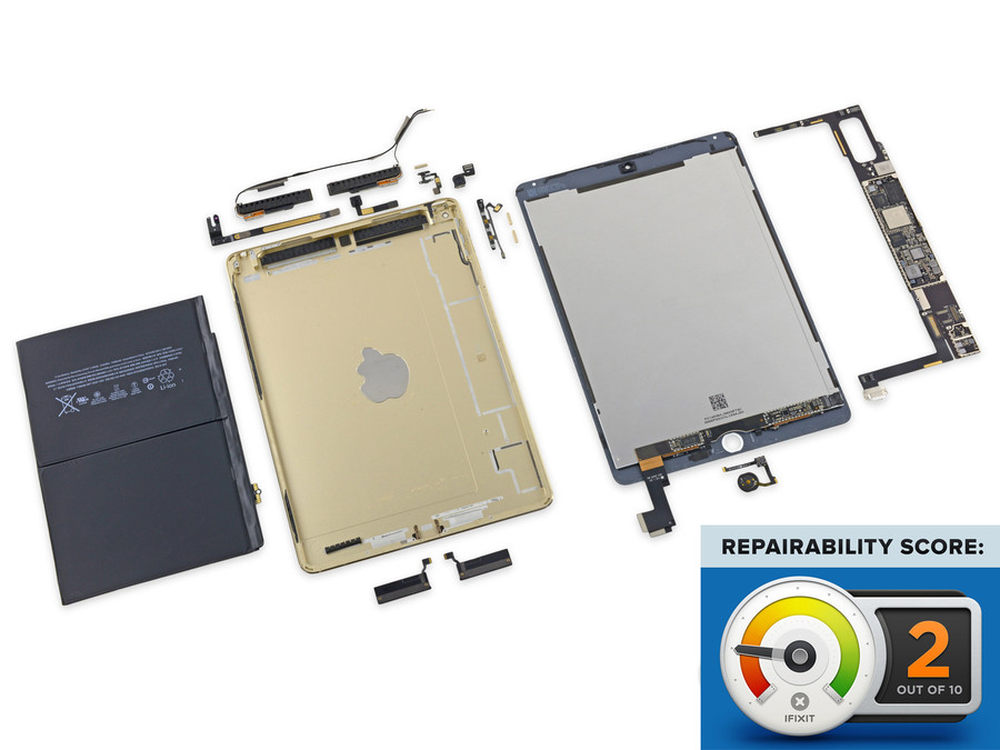

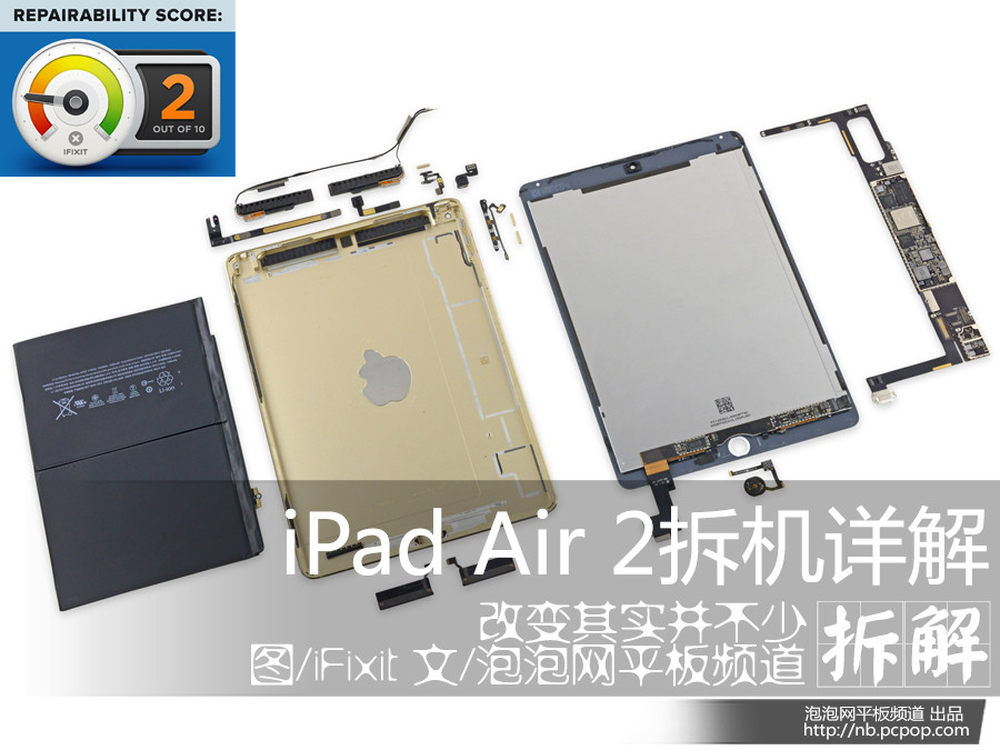

iFixit为iPad Air 2给出的可维修指数为2，满分为10，分数越高越容易维修。主要是因为胶水的粘结增加了拆机的风险，而全贴合屏幕的使用是导致换屏的费用的增加。【iFixit官网】
-------------------------------------------------------------------------------------------------------------
