呈现硬件之美！国外水冷MOD作品赏析
1/21
Bit-tech网站成立于2000年，目前已经发展为最为著名的机箱MOD爱好者交流社区之一，当然也因此汇聚了来自全球各地的大批顶级MOD高手，其MOD案例数据库数量不断增加，案例超过了100个，Bit-tech网站无疑使MODer玩家的天堂。此网站不仅每年都会进行年度最佳作品评选活动，甚至每个月都有月度评选活动。近期他们举办了海盗船杯MOD大赛，同样是线上活动，好作品甚至要比月度评比还要多，笔者从中挑选一个比较有特色的作品——Loramentum，这是一个非常特别作品，所有的硬件都处于一个平面上，作品整体非常整洁，没有多余的线材没有复杂的水管，这款作品甚至可以看成一幅关于水冷的画、一个普及水冷教具，下面我们一起看看这款作品。
2/21

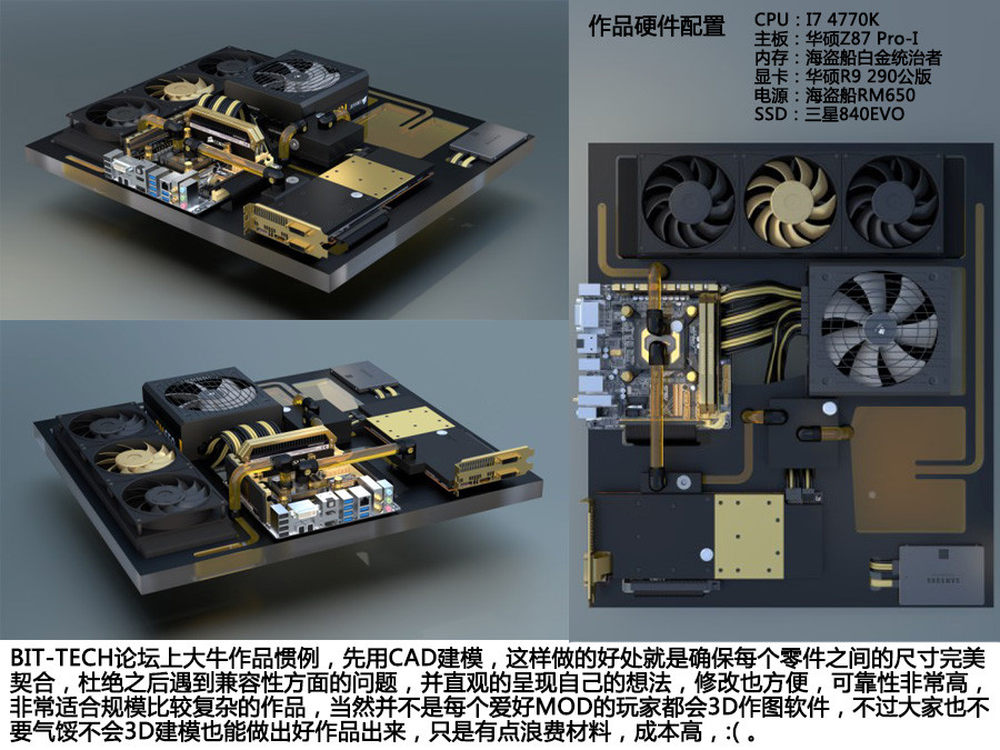

BIT-TECH论坛上大牛作品惯例，先使用CAD建模，这样做的好处就是确保每个零件之间的尺寸完美契合，杜绝之后遇到兼容性方面的问题，并直观的呈现自己的想法，修改也方便，可靠性非常高，适合规模比较复杂的作品，当然并不是每个爱好MOD的玩家都会3D作图软件，不过大家也不要气馁不会3D建模也能做出好作品出来，只是有点浪费材料，成本高点。
3/21
作者甚至为这款作品设计了独有木盒，的确是木盒，后面我们会讲到。
4/21

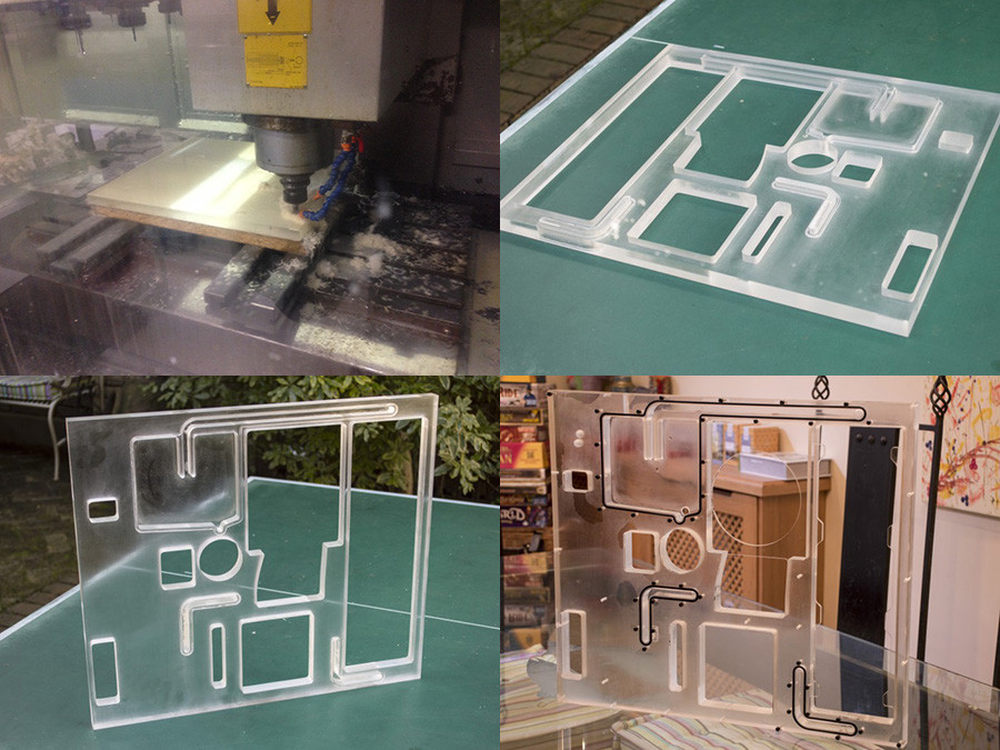

首先开始制作的是这款机箱的框架，无论作品结构有多特殊，首先开始制作还是机箱，不过这里的机箱变成了框架；我们况且称这个外框架为模块水道模块框架简称——外框架，外框架制作完成之后就是必要的硬件兼容性测试了，毕竟图纸数据可能与实际产品数据有些偏差，测试无误后才可以开始下一步。
5/21
外框架表面采用磨砂处理，框架外表采用磨砂处理的好处就是突出框架内水道，使水道看上去更明显，效果更好，如今国内制作的亚克力模块化水道多采用磨砂处理，同样也是因为这个原因。
6/21

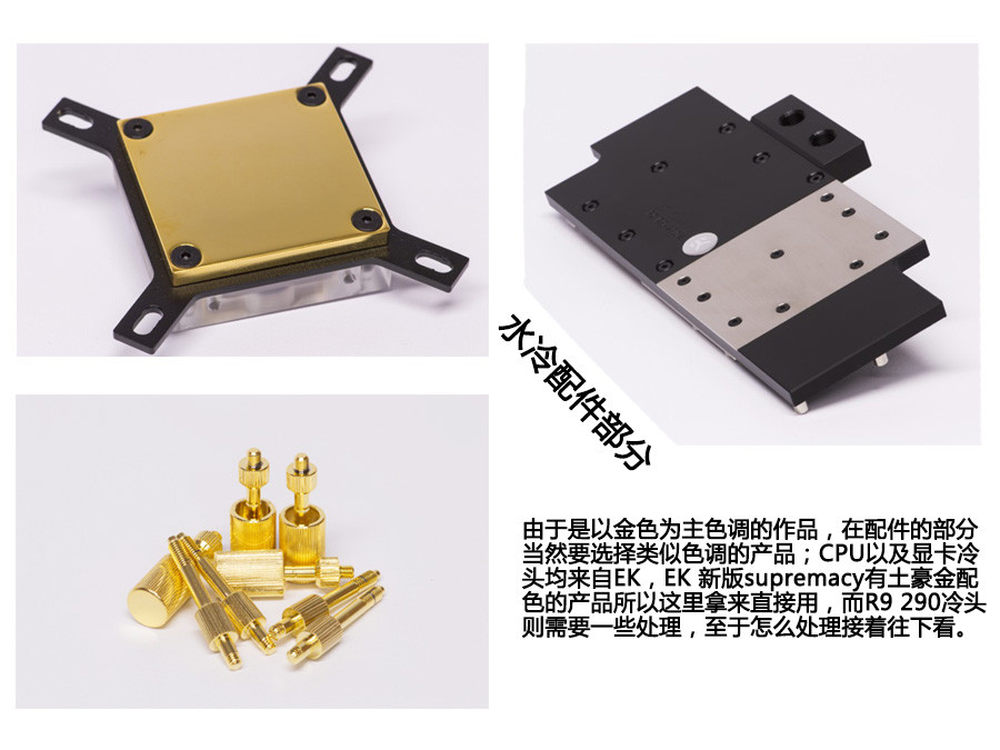

水冷配件部分，由于是以金色为主色调的作品，在配件的部分当然要选择类似色调的产品；CPU以及显卡冷头均来自EK，EK 新版supremacy有土豪金配色的产品所以这里拿来直接用，而R9 290冷头则需要一些处理，至于怎么处理接着往下看。
7/21

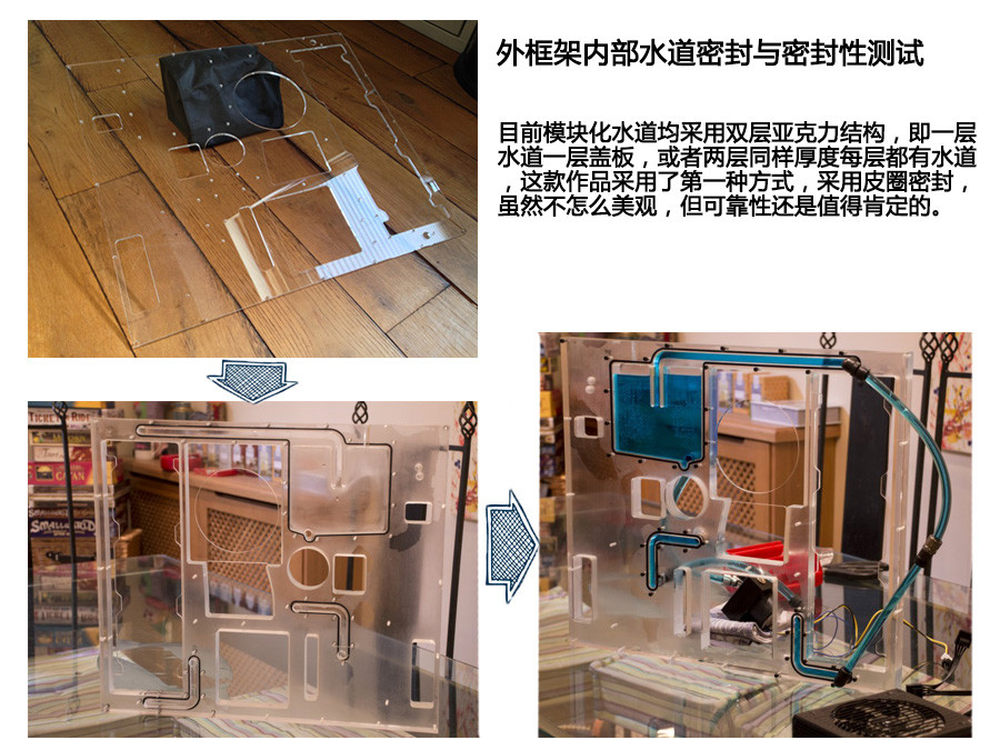

目前模块化水道均采用双层亚克力结构，即一层水道一层盖板，或者两层同样厚度每层都有水道，这款作品采用了第一种方式，采用皮圈密封，虽然不怎么美观，但可靠性还是值得肯定的。
8/21

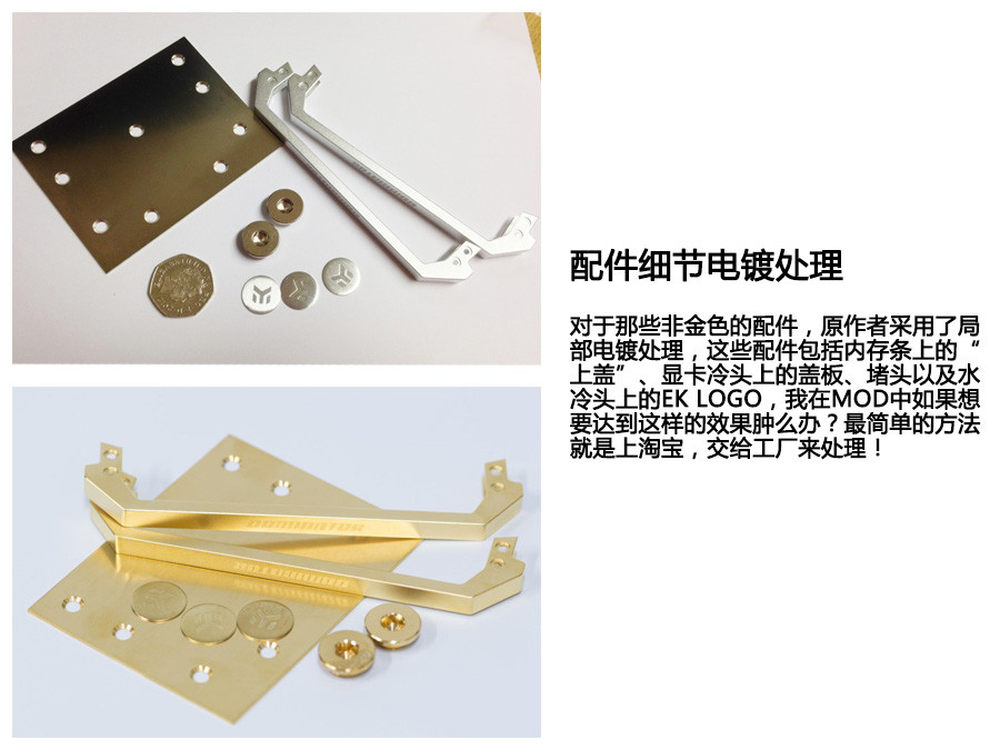

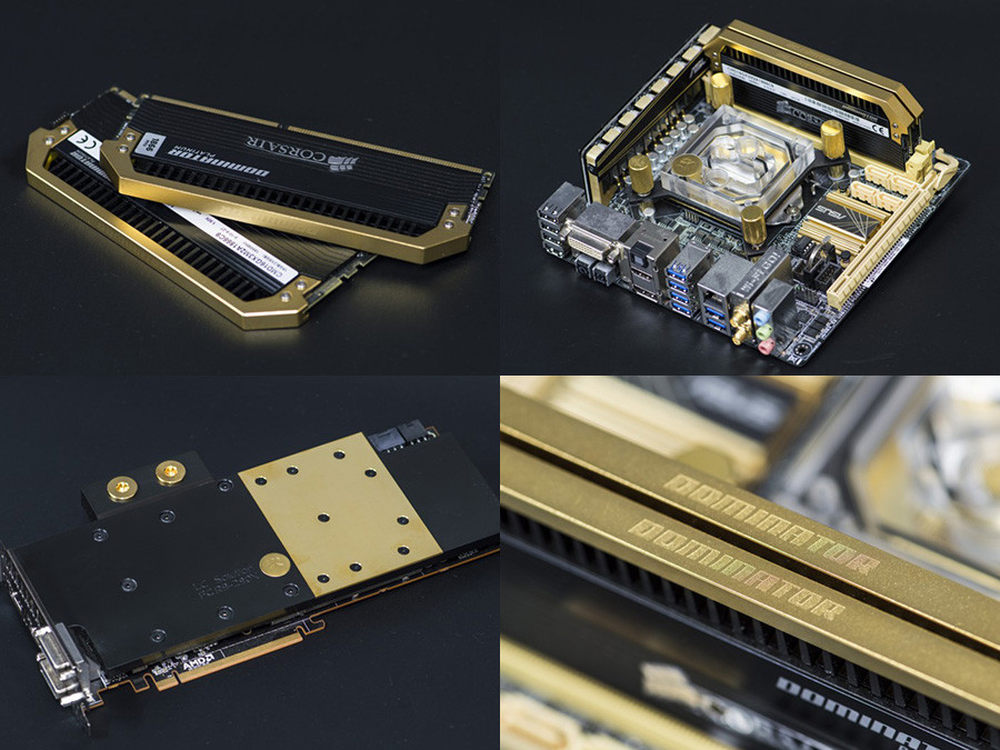

对于那些非金色的配件，原作者采用了局部电镀处理，这些配件包括内存条上的“上盖”、显卡冷头上的盖板、堵头以及水冷头上的EK LOGO，我在MOD中如果想要达到这样的效果肿么办？最简单的方法就是上淘宝，交给工厂来处理！
9/21
电镀之后的零件装回去，效果非常不错，少了一种俗气，多了一丝典雅。
10/21

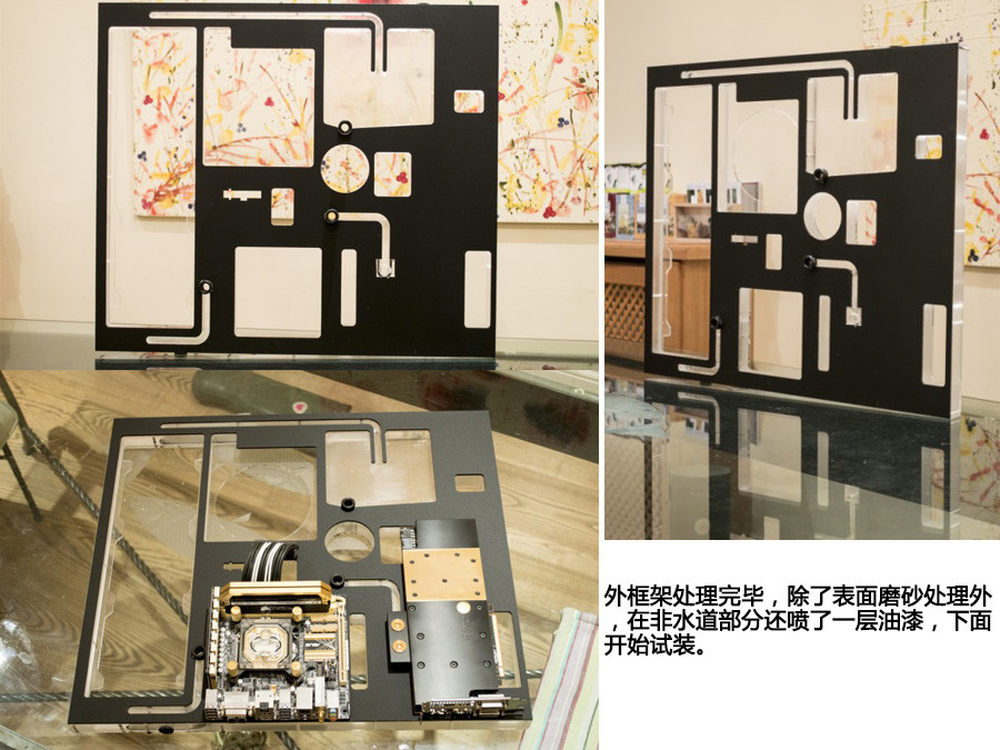

外框架也处理完毕，除了表面磨砂处理外，在非水道部分还喷了一层油漆，下面开始试装。
11/21

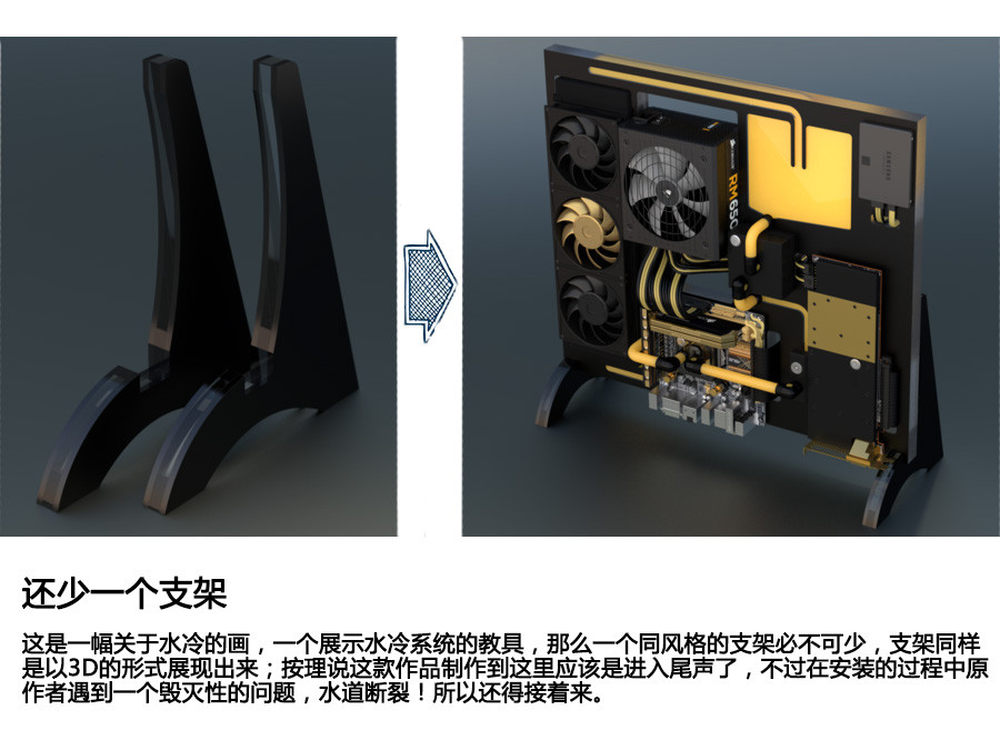

这是一幅关于水冷的画，一个展示水冷系统的教具，那么一个同风格的支架必不可少，支架同样是以3D的形式展现出来；按理说这款作品制作到这里应该是进入尾声了，不过在安装的过程中原作者遇到一个毁灭性的问题，水道断裂！所以还得接着来。
12/21

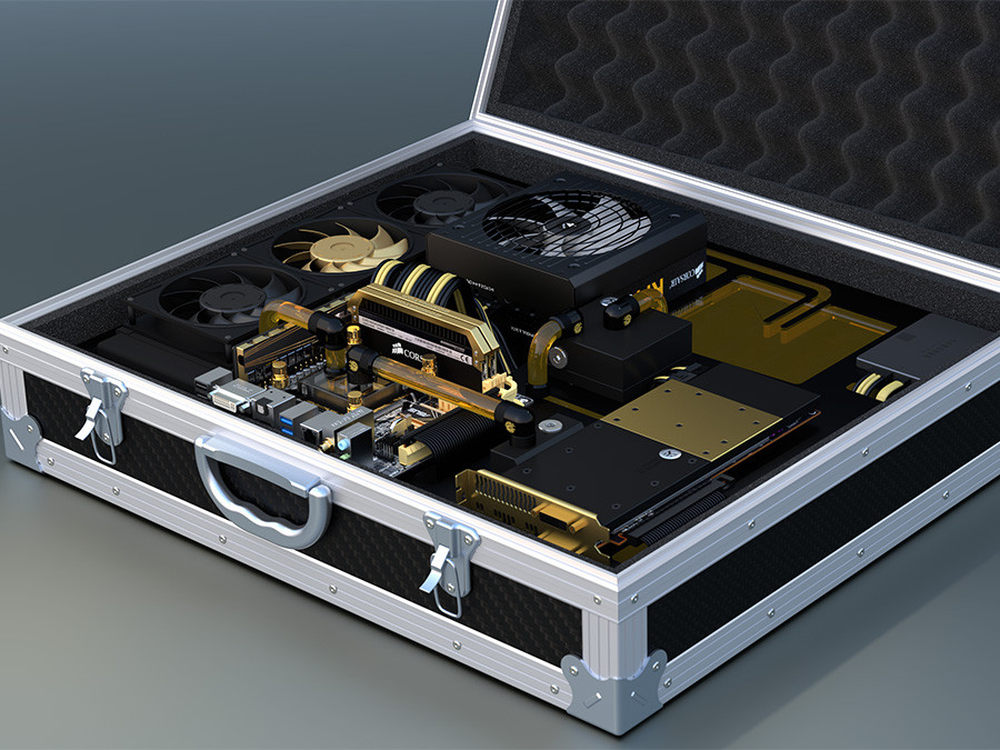

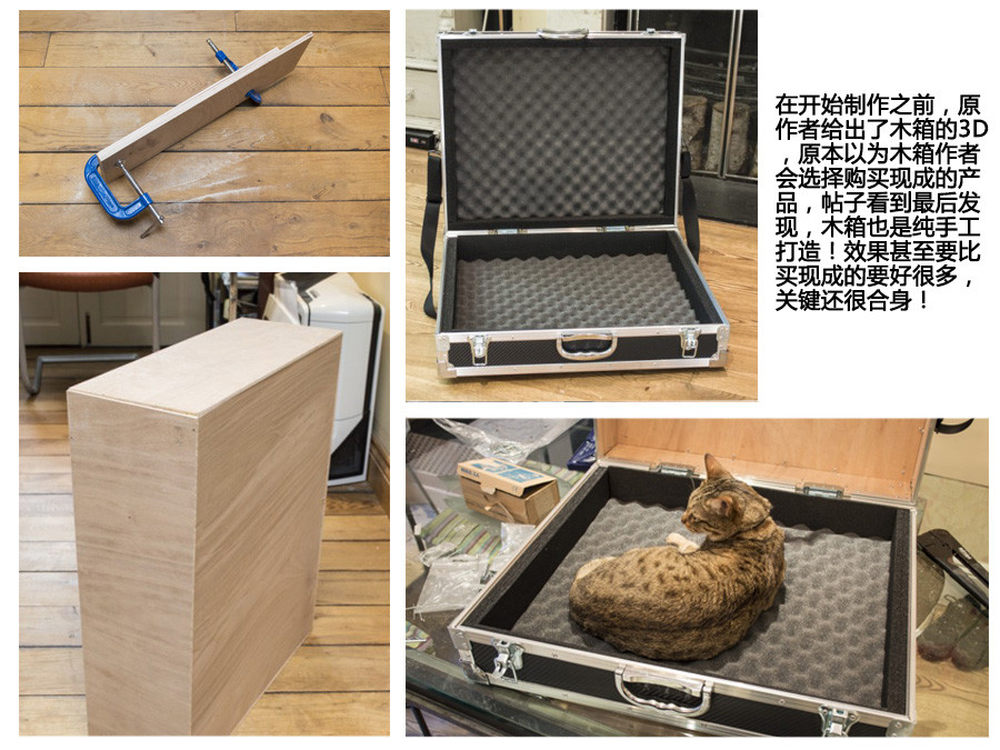

在开始制作之前，原作者给出了木箱的3D，原本以为木箱作者会选择购买现成的产品，帖子看到最后发现，木箱也是纯手工打造！效果甚至要比买现成的要好很多，关键还很合身！
13/21

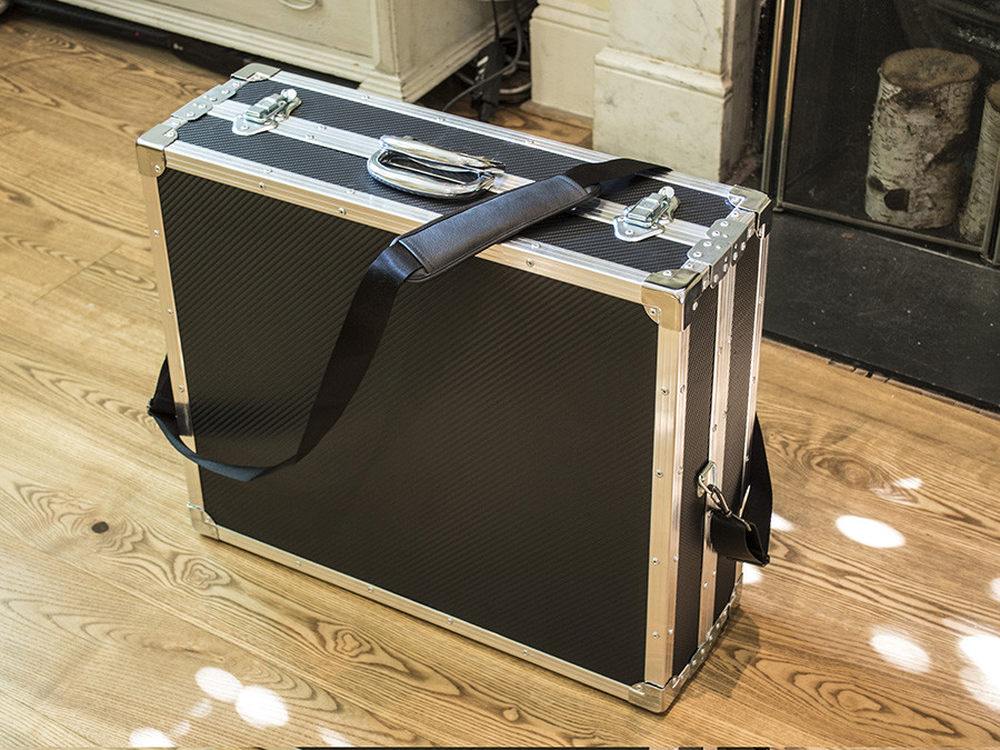

作者甚至给木箱子配了一根背带，这是要移动展(xuan)示(yao)用吗？
14/21
框架上所有硬件安装完毕，剩下就是支架以及一些线路的链接。
15/21

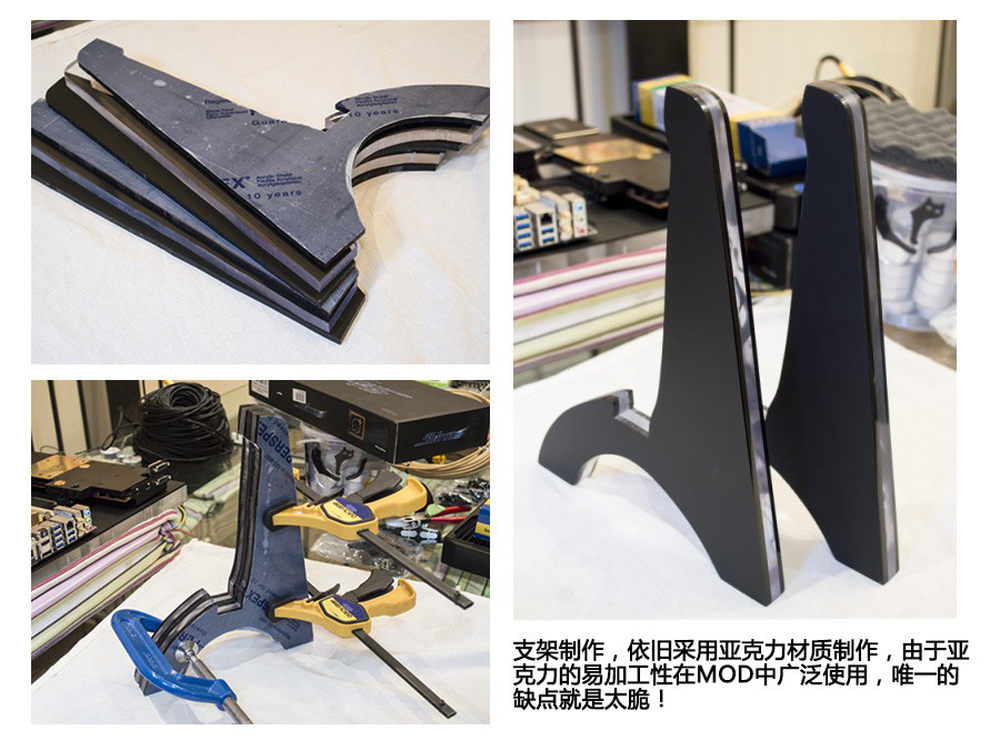

支架制作，依旧采用亚克力材质制作，由于亚克力的易加工性在MOD中广泛使用，唯一的缺点就是太脆！
16/21

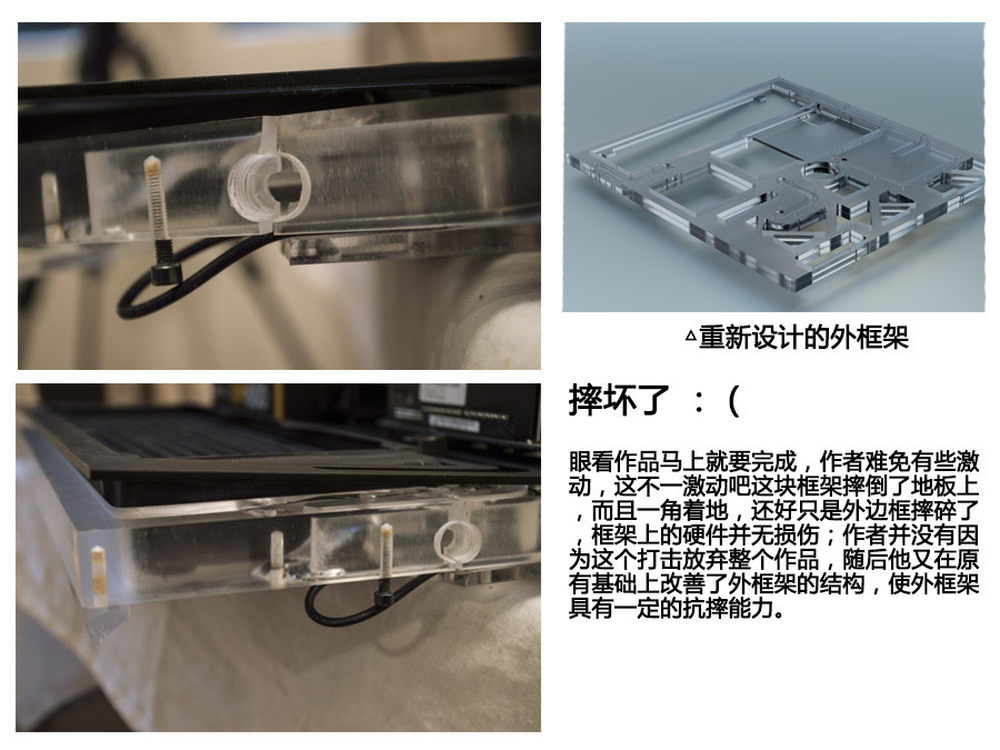

眼看作品马上就要完成，作者难免有些激动，这不一激动吧这块框架摔倒了地板上，而且一角着地，还好只是外边框摔碎了，框架上的硬件并无损伤；作者并没有因为这个打击放弃整个作品，随后他又在原有基础上改善了外框架的结构，使外框架具有一定的抗摔能力。
17/21

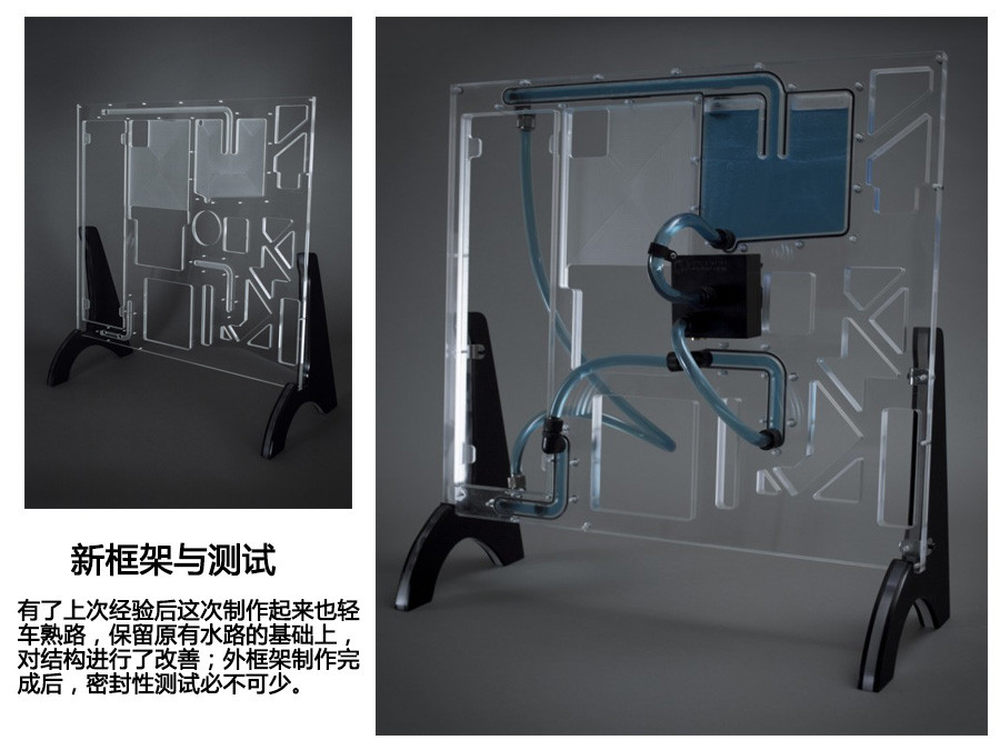

有了上次经验后这次制作起来也轻车熟路，保留原有水路的基础上，对结构进行了改善；外框架制作完成后，密封性测试必不可少。
18/21

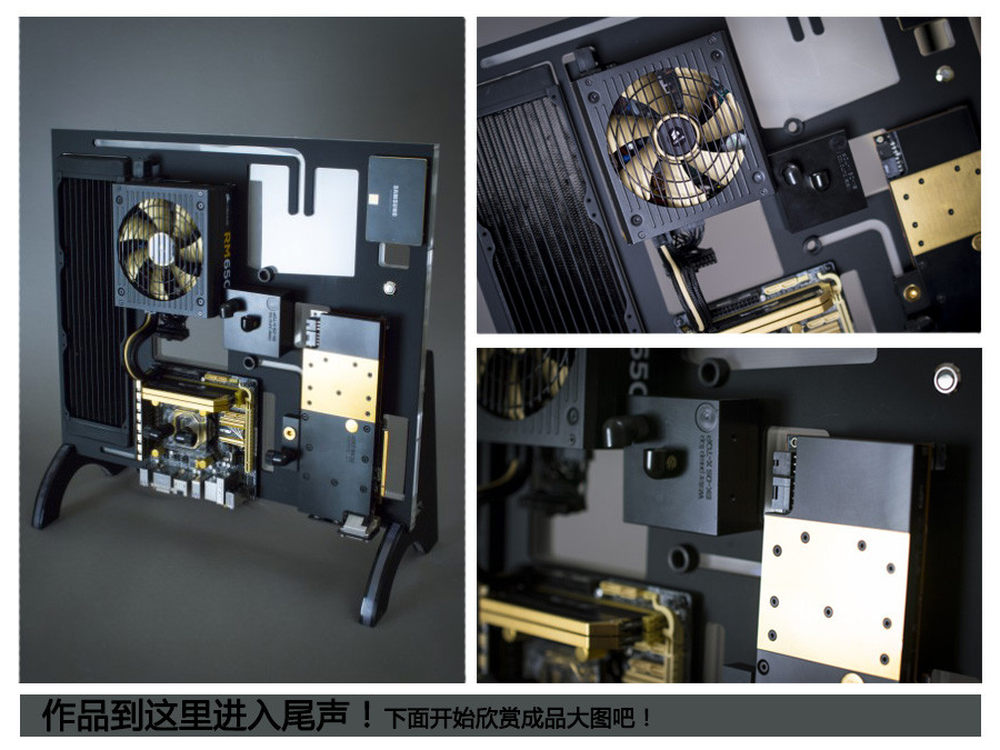

作品到这里进入尾声，下面我们欣赏这款作品的高清大图吧。
19/21

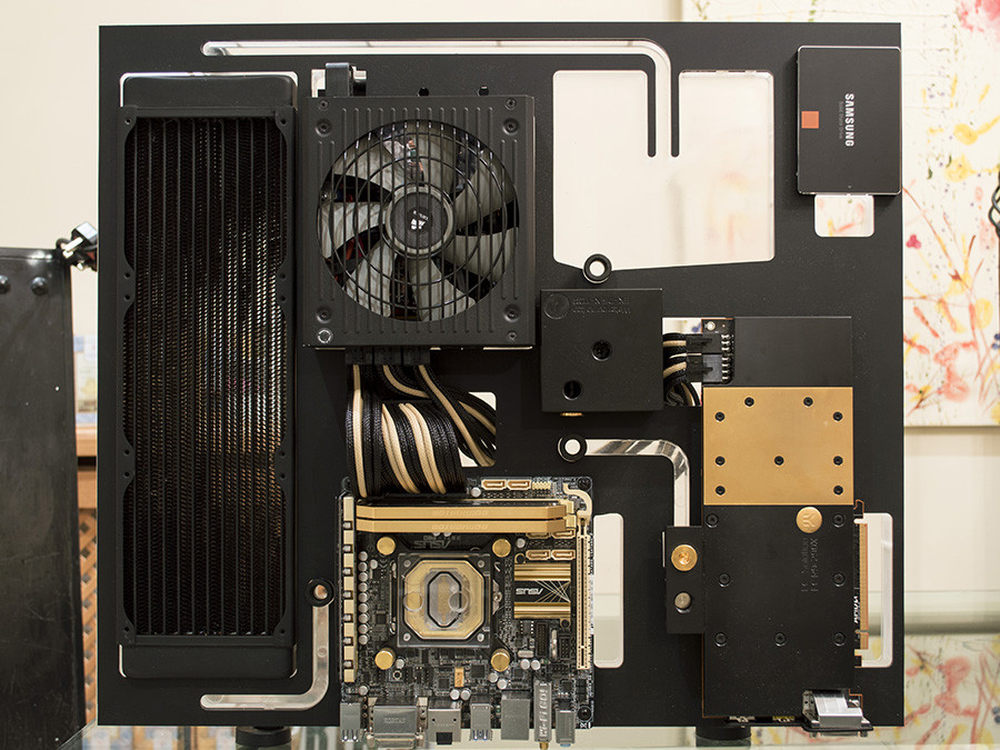

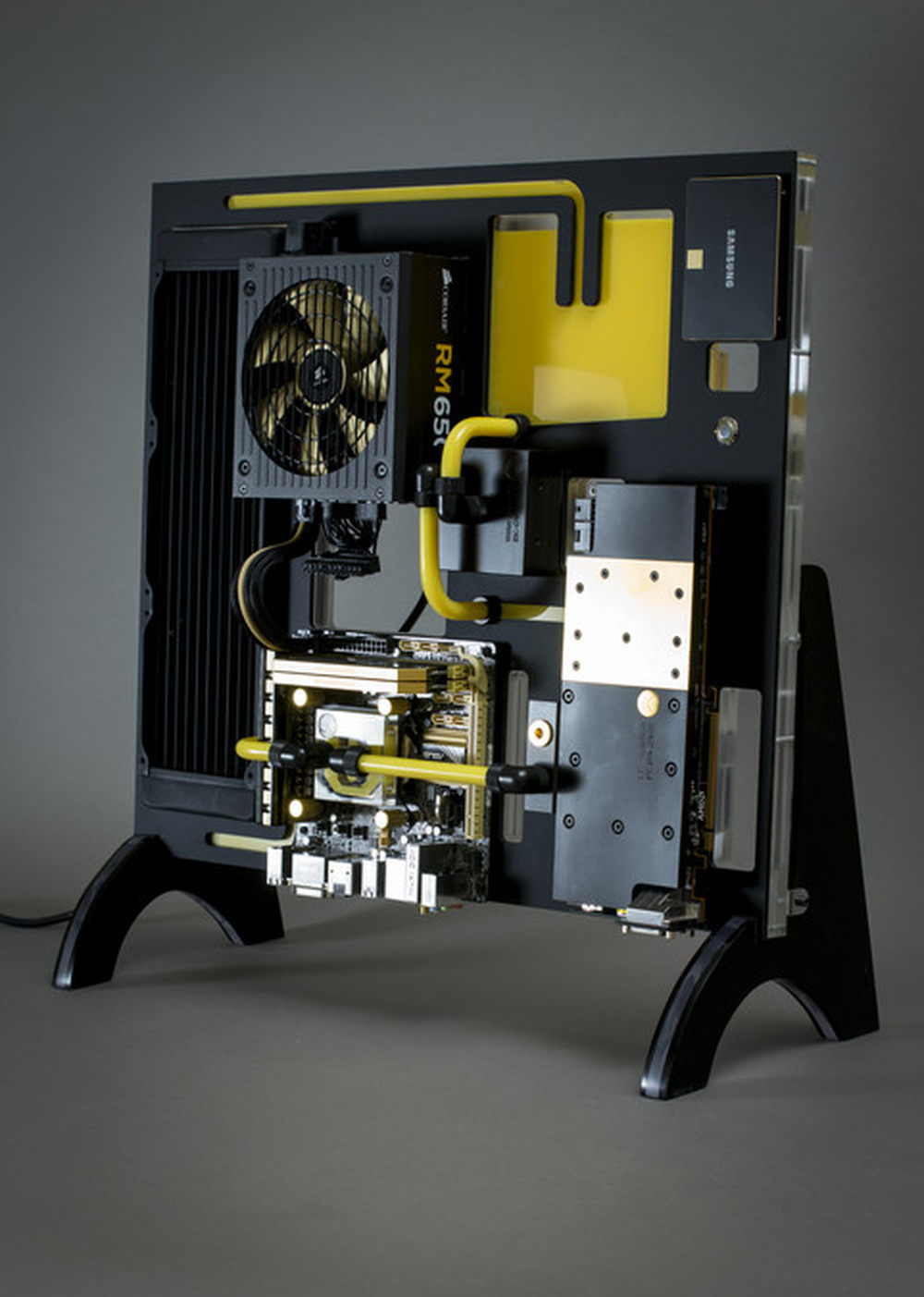

作品整体效果，冷液采用暖黄色。
20/21

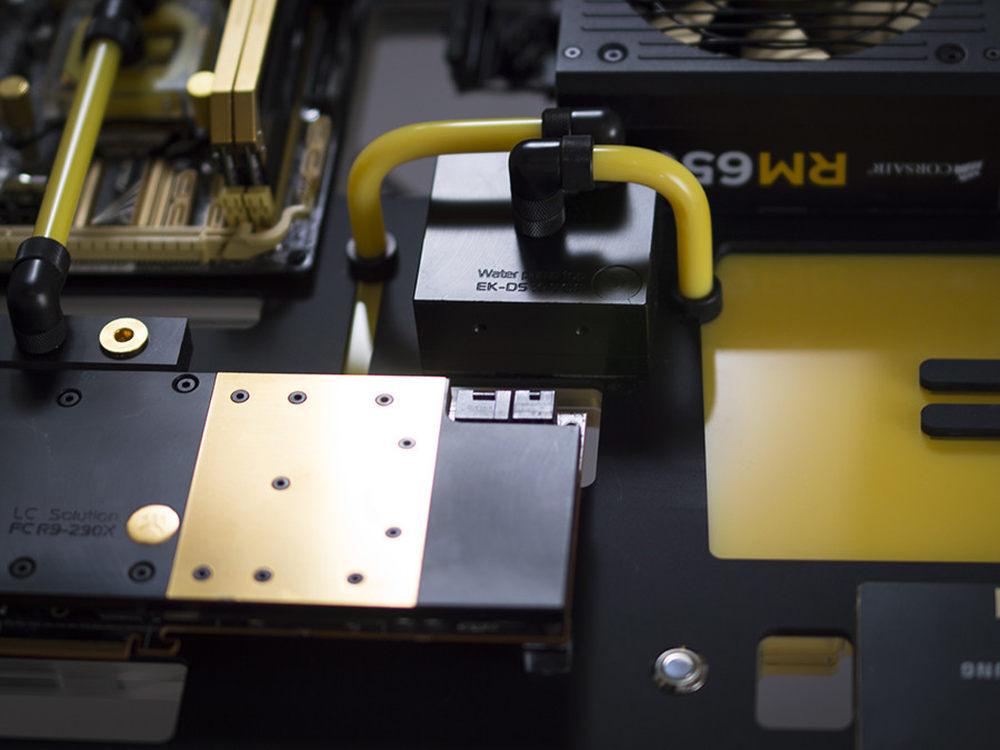

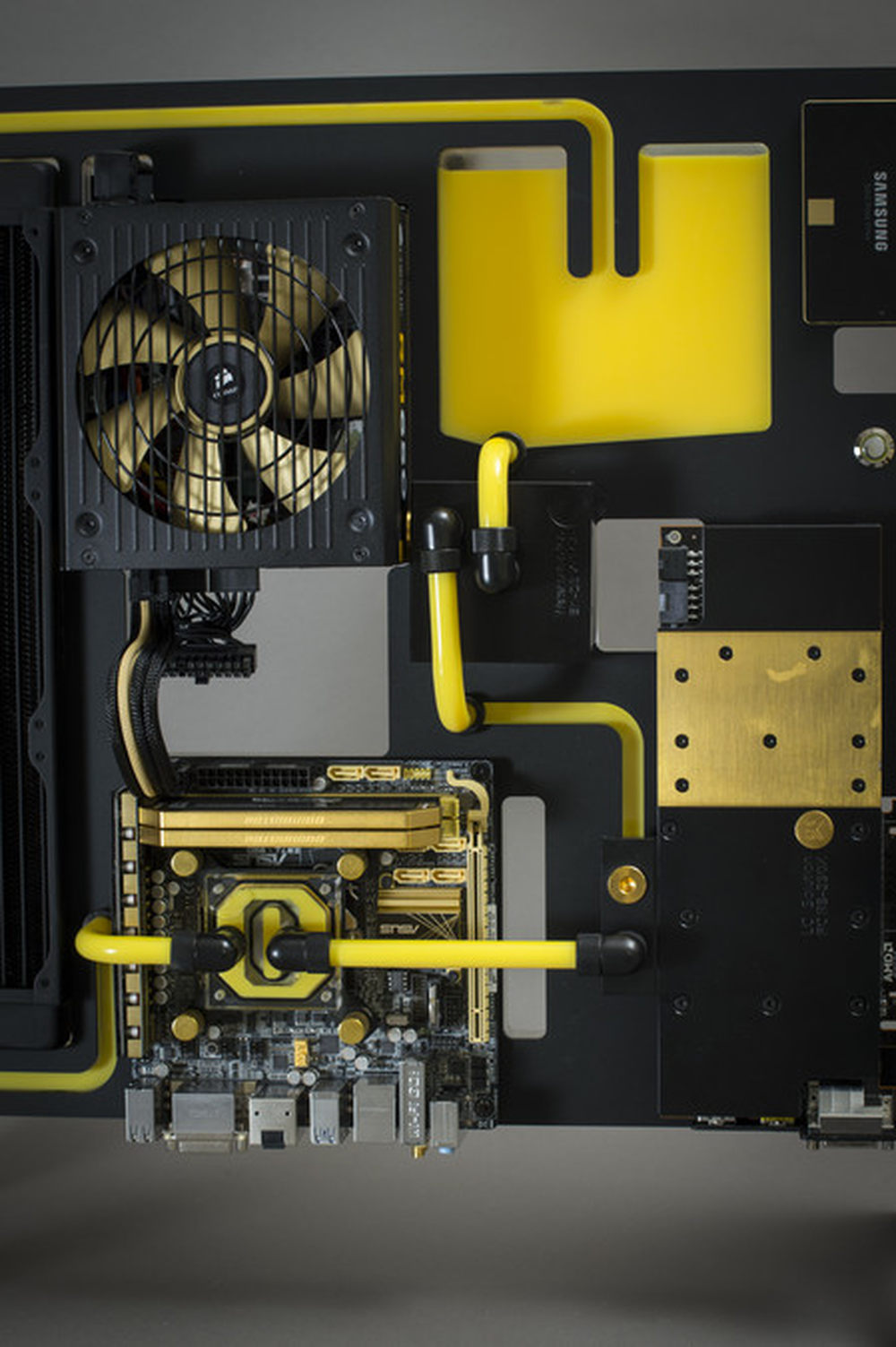

CPU水道特写。
21/21
本次的MOD作品欣赏解析到这里结束，这款作品将MOD玩家这几年一直追求的简洁做到了极致，所有硬件处于同一水平面上将硬件的美完美呈现，框架式模块化水道的理念也将近段时间流行的模块水道发挥到极限，总之这是一款非常有参考价值的作品，最后还是那句老话，希望大家在MOD的过程中玩的开心！
