设计简洁维修方便 Google Nexus 6拆解
1/31
平板手机之间的竞争持续加强，除了硬件上的比拼外，外观以及结构的设计也至关重要。Nexus作为Android系统的设计典范，历代产品都不乏被拆解开来剖析硬件的命运。如今Google Nexus 6手机也被硬件拆解界著名的iFixit拆解，让我们一起来看一看它的内部究竟隐藏了些什么科技内容。
2/31

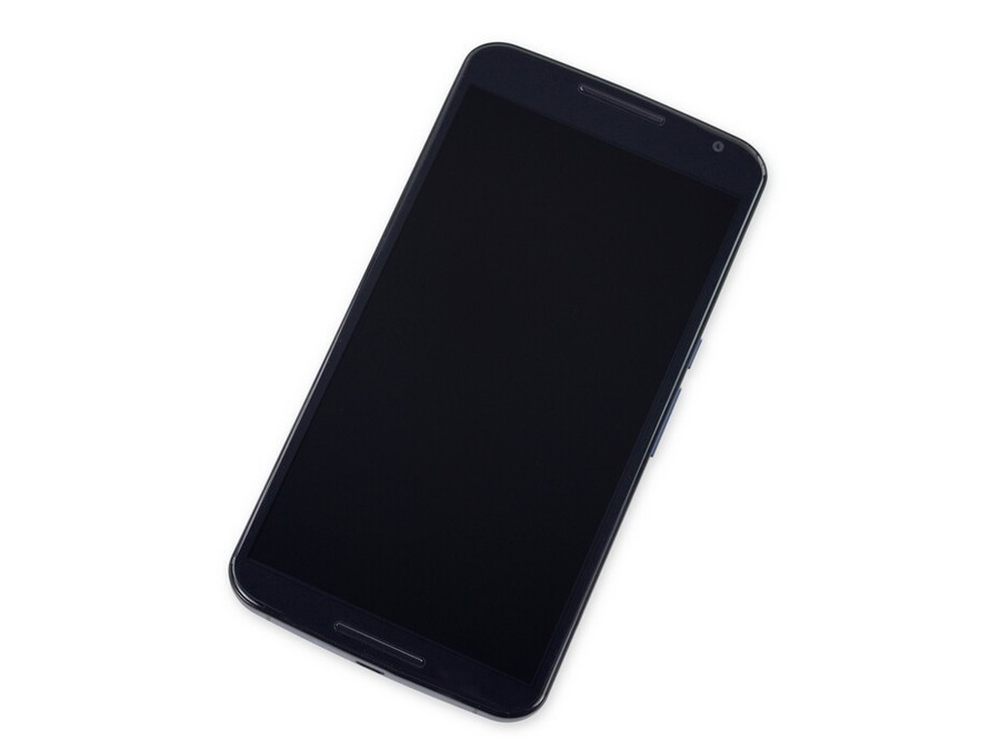

在进行拆解之前，我们先来看一下Nexus 6的配置参数：它配备一块5.96英寸的AMOLED显示屏，分辨率为2560x1440，拥有493ppi，显示效果非常精细。整机三围：82.98 mm x 159.26 mm x 10.06 mm。
3/31
它还搭载了高通骁龙805处理器，拥有2.7GHz主频以及Adreno 420显示芯片，图形处理能力非常强大。
4/31
它的主摄像头像素为1300万像素，带有光学防抖功能，前置摄像头为200万像素。
5/31

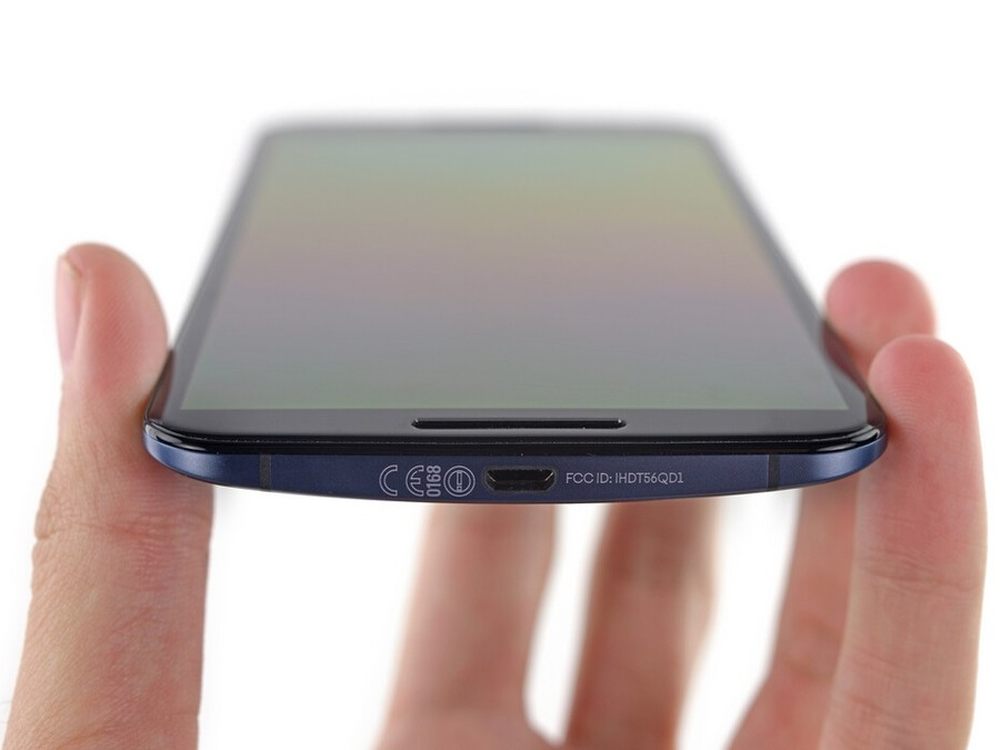

机身下方为USB接口，以及条形扬声器。
6/31
下面是正式拆解过程：
第一步：打开后盖

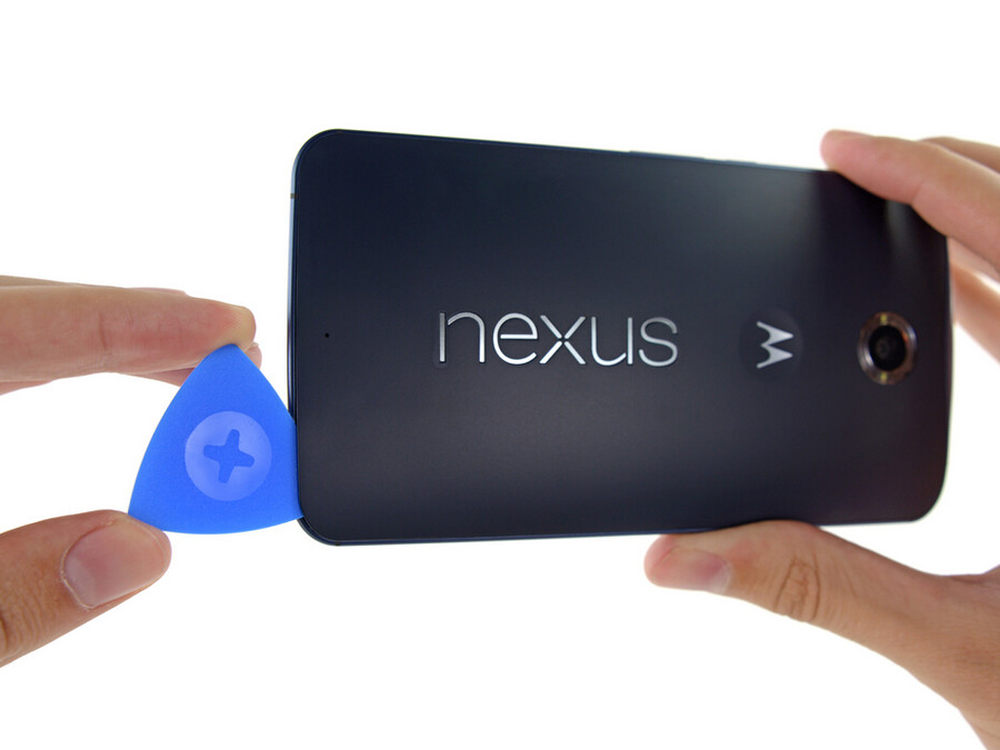

由于Nexus 6没有后盖开启的凹槽，只能借助于拨片来撬开后盖。
7/31

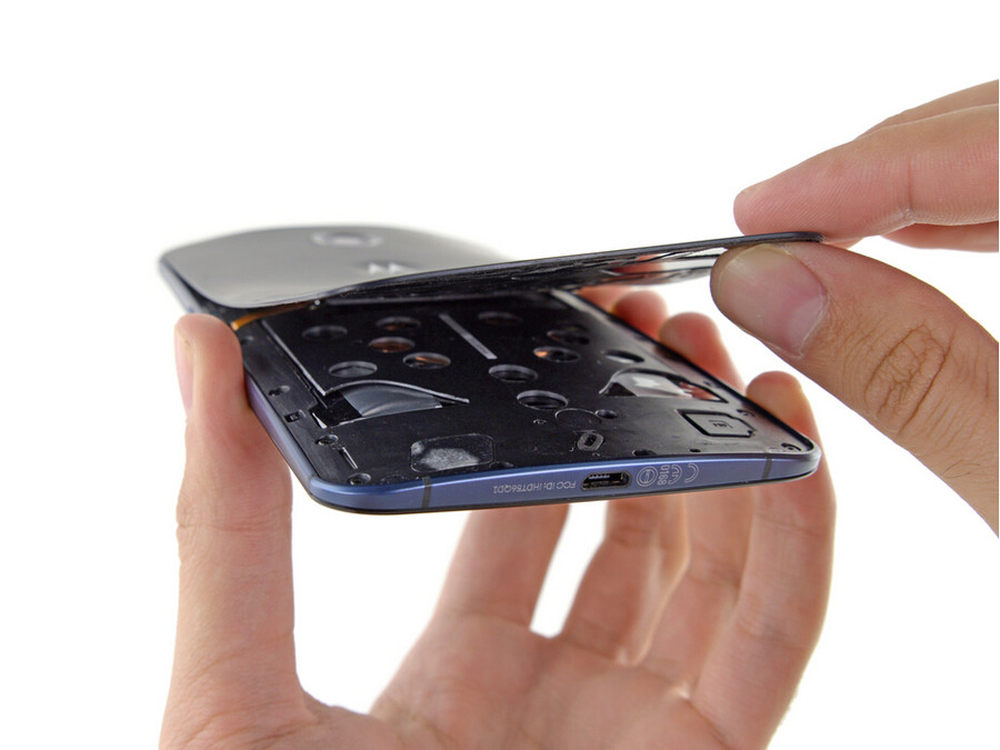

撬开一个小角后，便可以用手来掀开后盖了，注意不要用力过大，否则可能会弄坏卡扣。
8/31

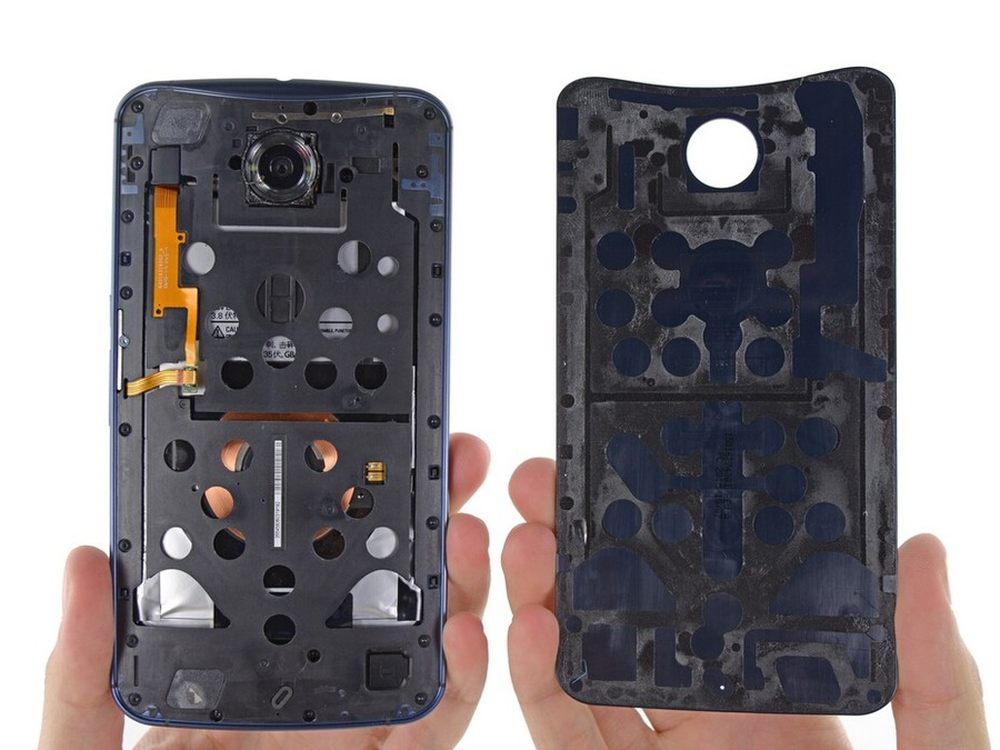

打开后盖后便是这个样子。
9/31
第二步：拆卸中壳

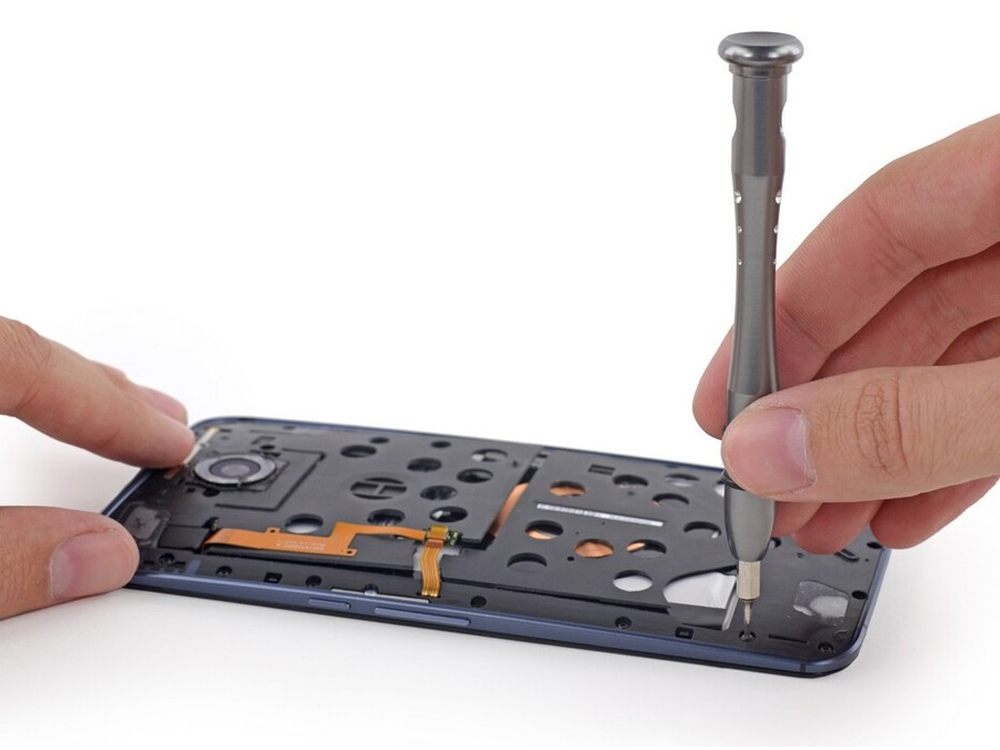

拆卸中壳需要用到T3螺丝刀，拧下所有暴露在外的螺丝即可。
10/31

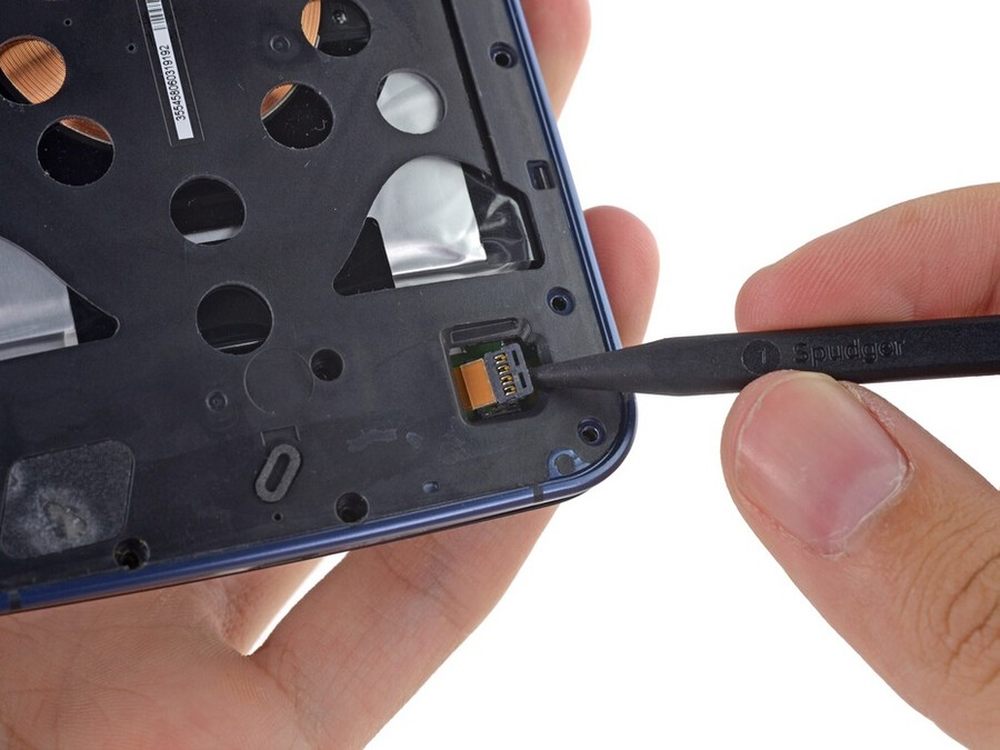

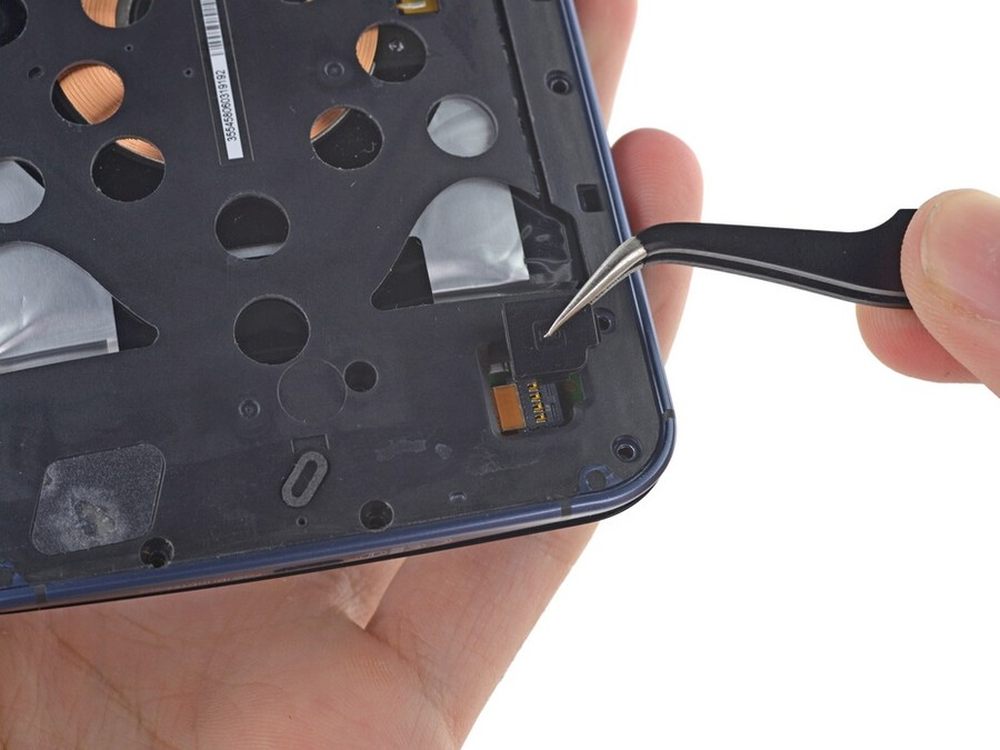

注意：在Nexus的角落里有一个隐藏排线，需要打开覆盖在它表面的塑料盖才能看到。
11/31

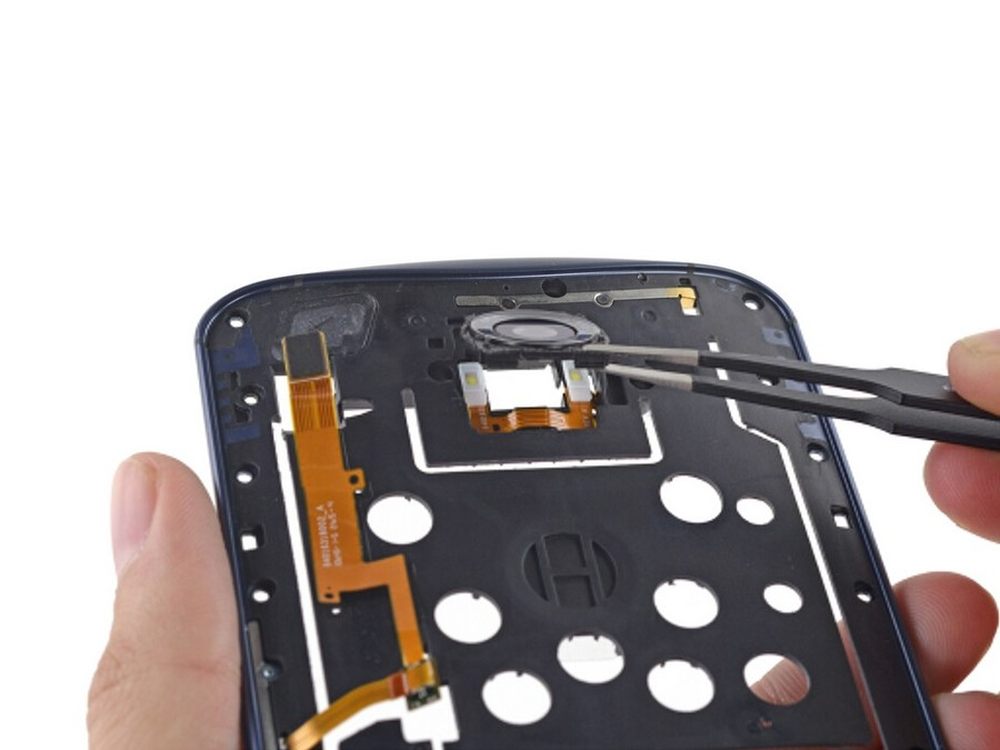

开启隐藏排线后盖后就可以用镊子轻轻夹住排线后拔出。
12/31
第三步：打开中壳

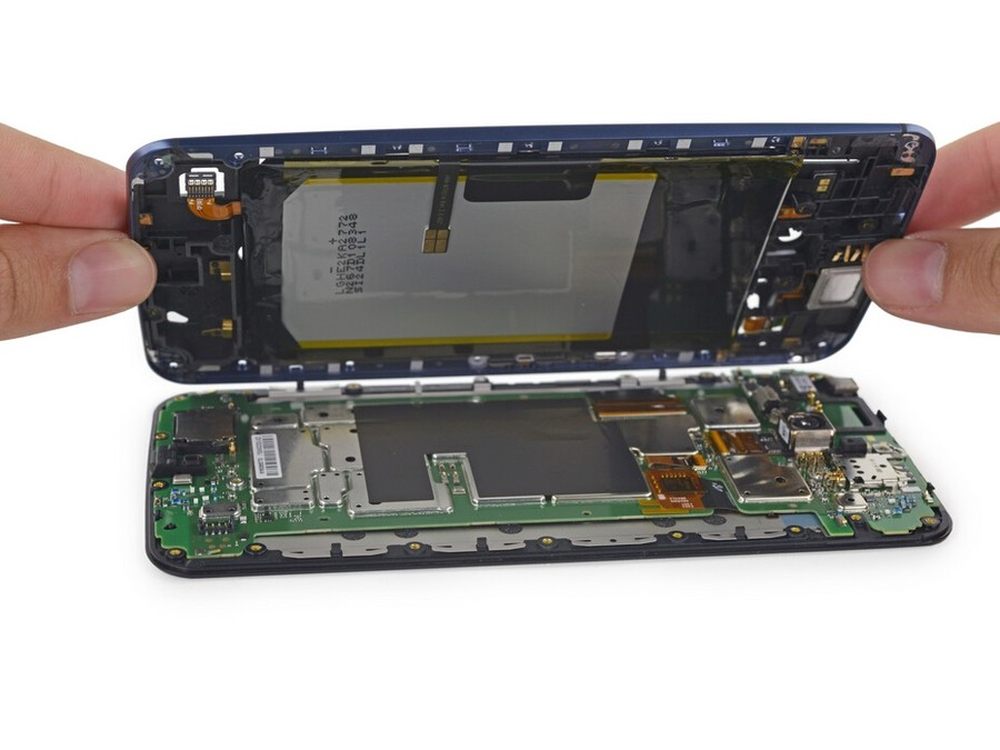

接下来，就可以用手打开中壳了，露出了主板的全部面貌。
13/31

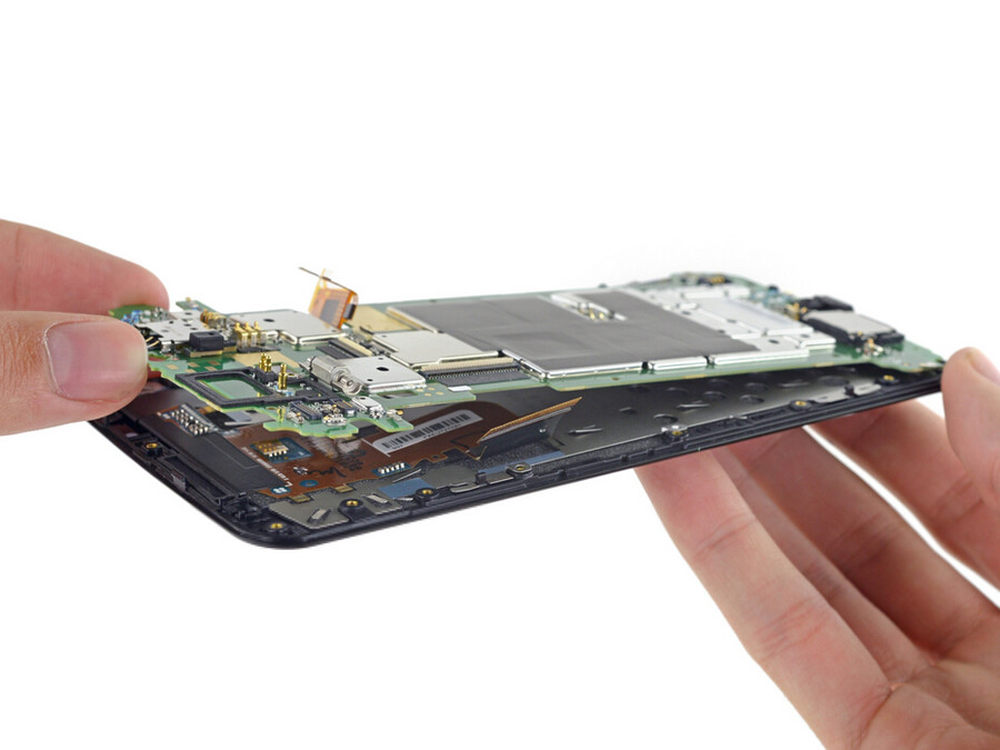

轻轻移除所有排线后，就可以分离屏幕和电池以及主板了。
14/31

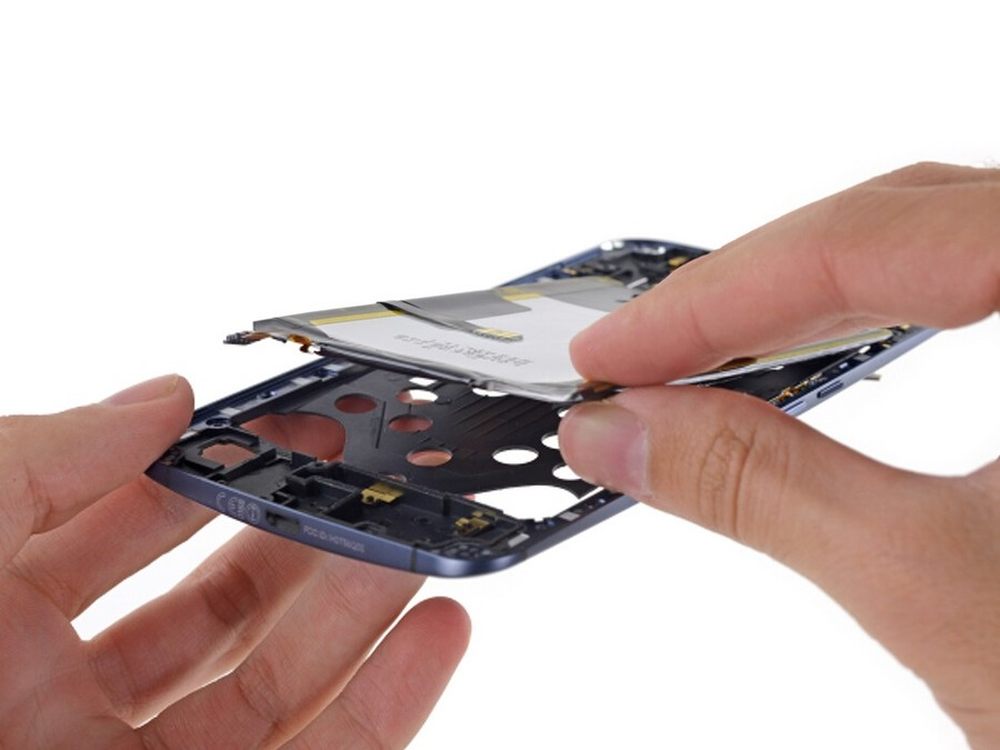

Nexus 6的电池容量为3220mAh，带有无线充电线圈。
15/31

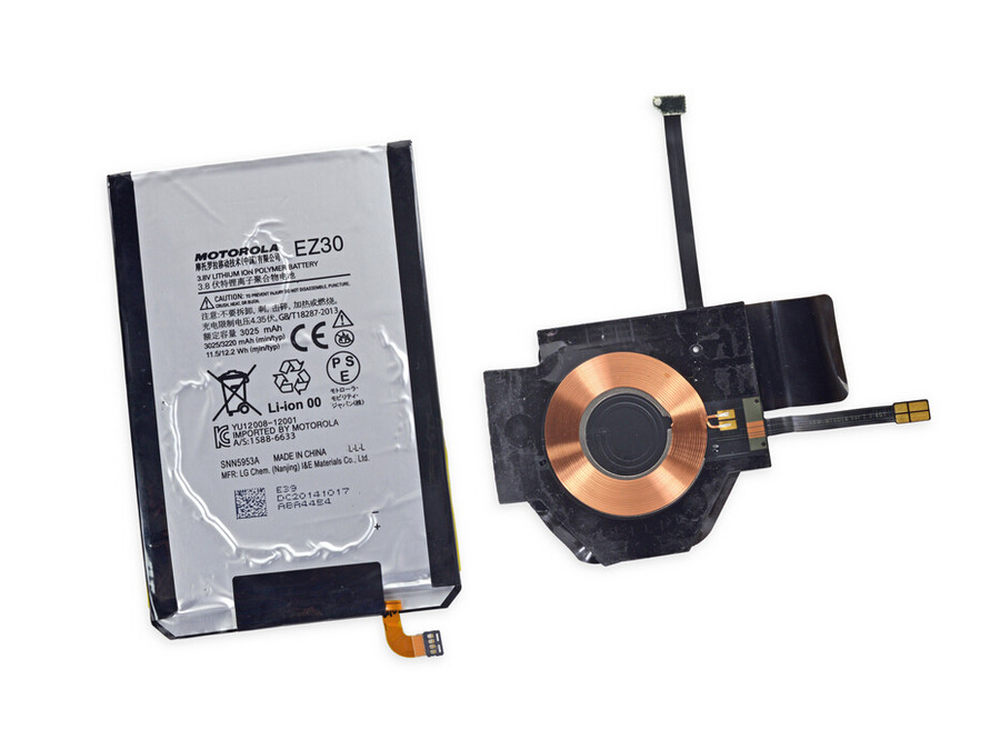

上面是Nexus 6的电池以及无线充电线圈的全貌。
16/31
第四步：卸下主摄像头

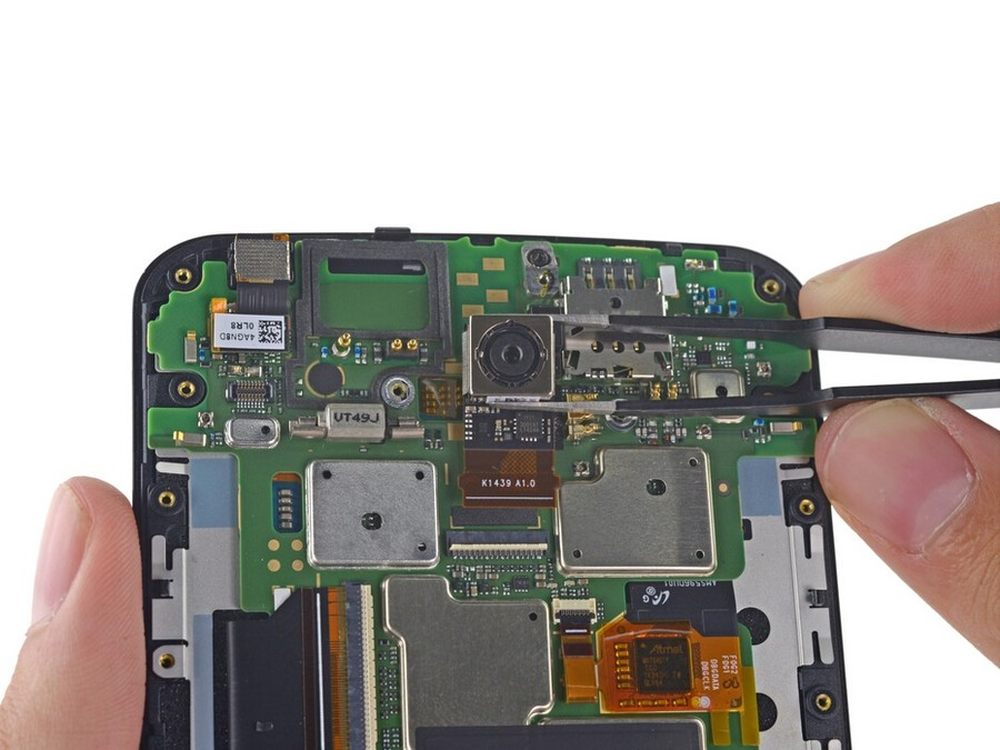

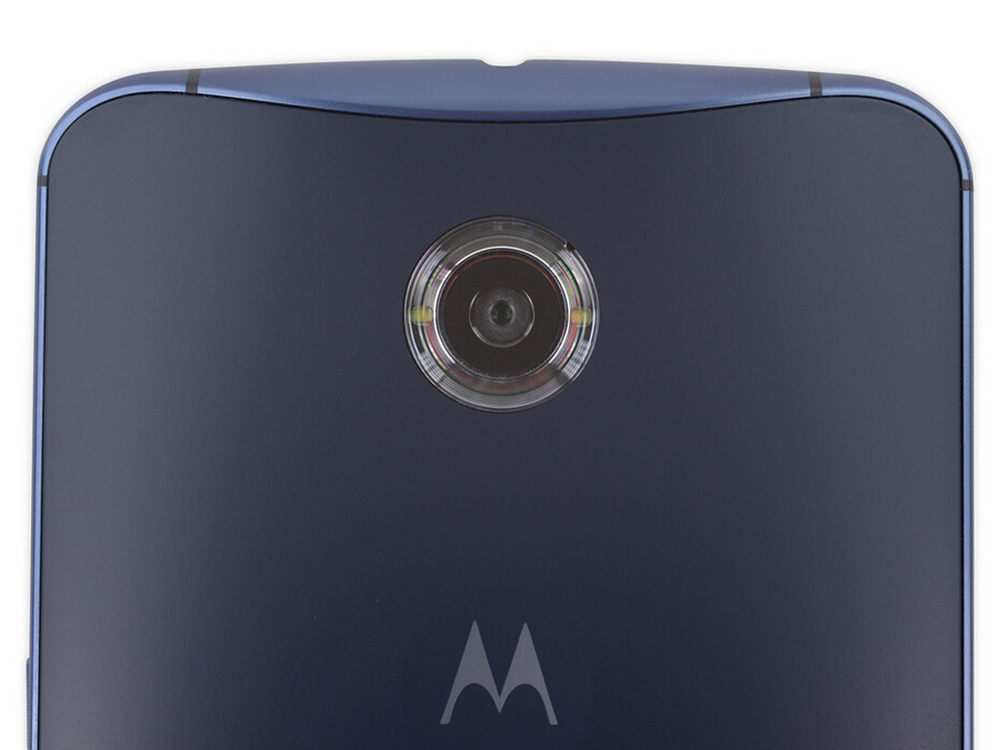

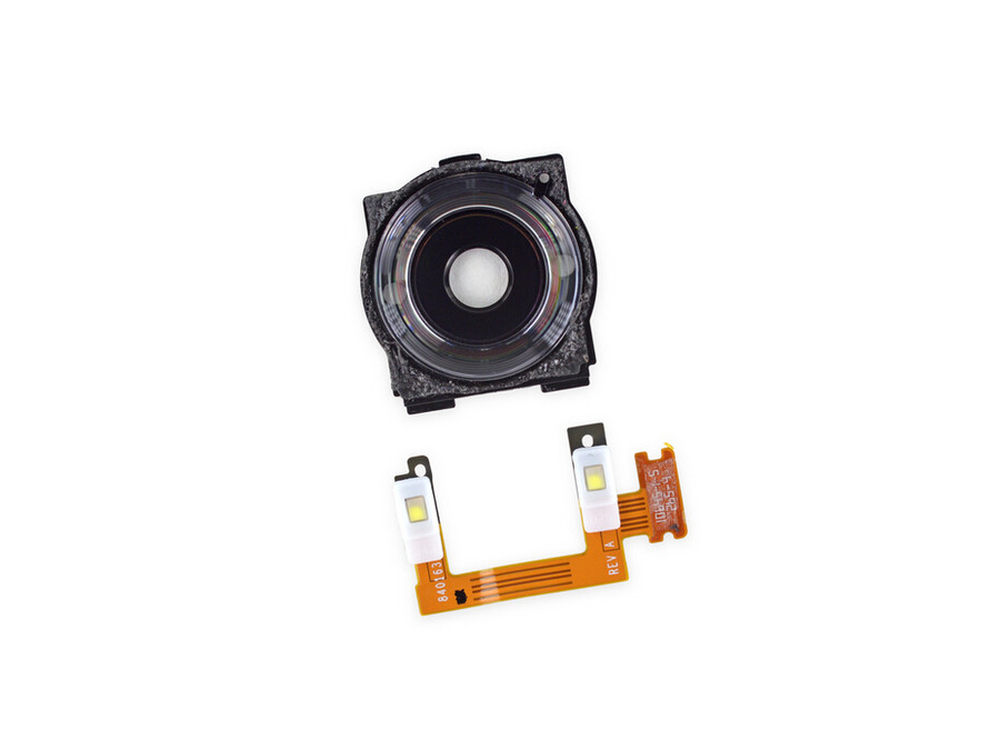

用镊子轻轻夹住主摄像头向上掀起，便可以分离摄像头和机身。
17/31
这颗摄像头带有OIS光学防抖功能，像素为1300万。
18/31
第五步：卸下前置摄像头
和主摄像头卸载方法相似，用镊子夹住前置摄像头向上拔起，便可以卸下前置摄像头。
19/31

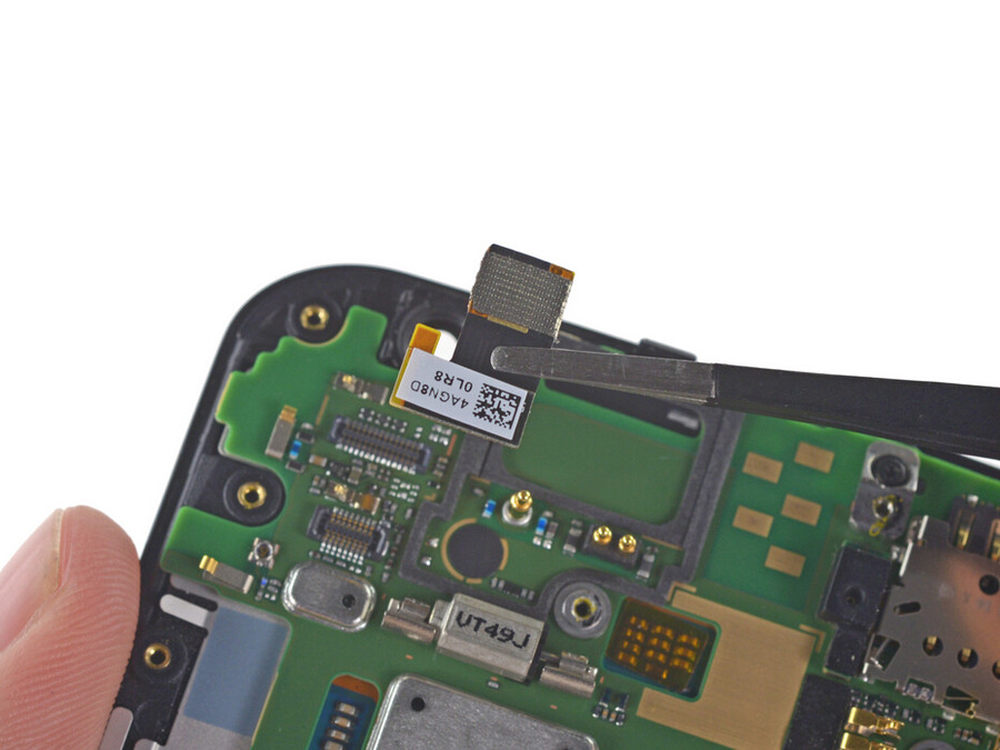

背后的排线上有型号及二维码标记。
20/31

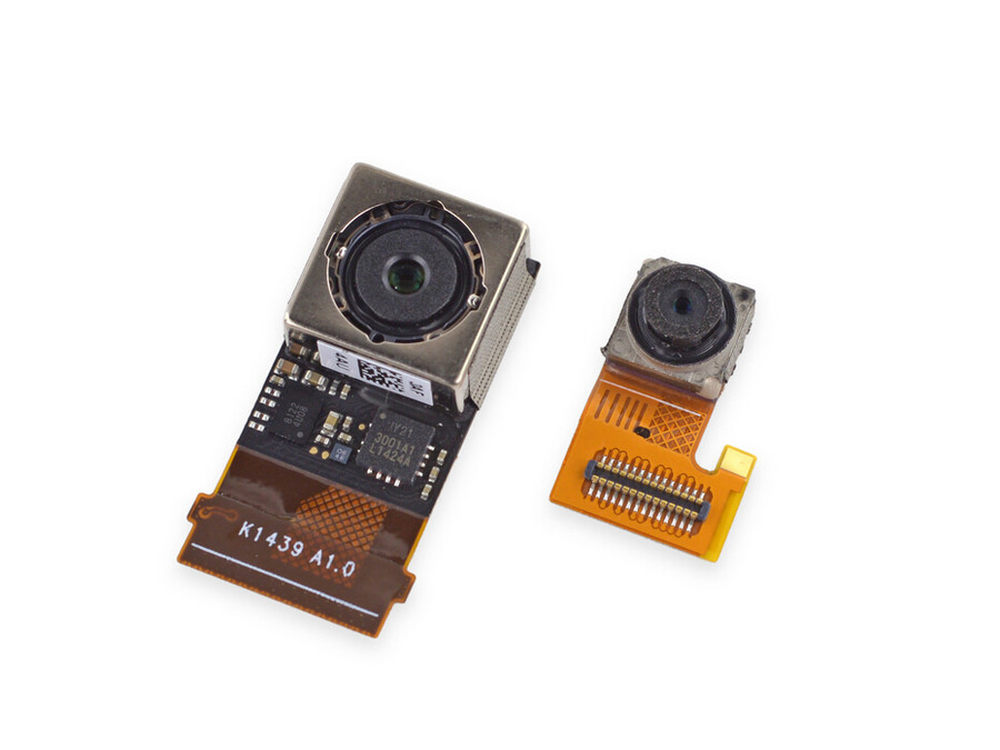

上图为Nexus 6的两颗摄像头全貌，1300W和200W像素。
21/31
第六步：分离屏幕
用手轻轻掀开屏幕，即可将前面板和屏幕分离。
22/31

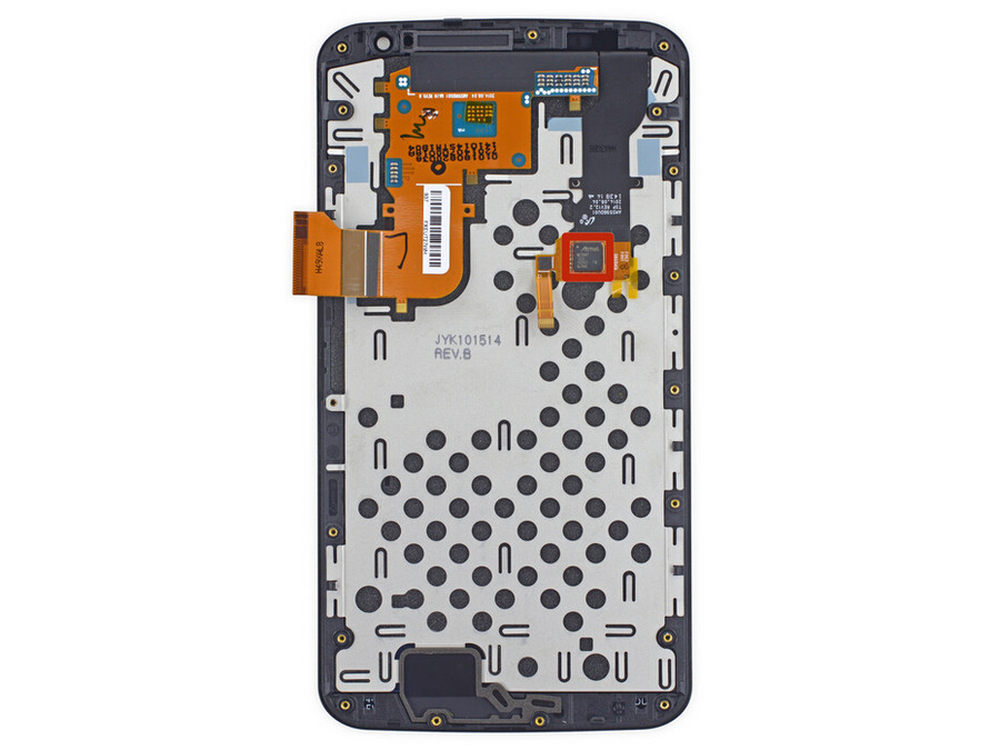

图中我们发现了一个隐藏芯片，即为Nexus 6的触摸屏控制器：型号为Atmel MXT640T CCU 1424D TW QLR64。
23/31

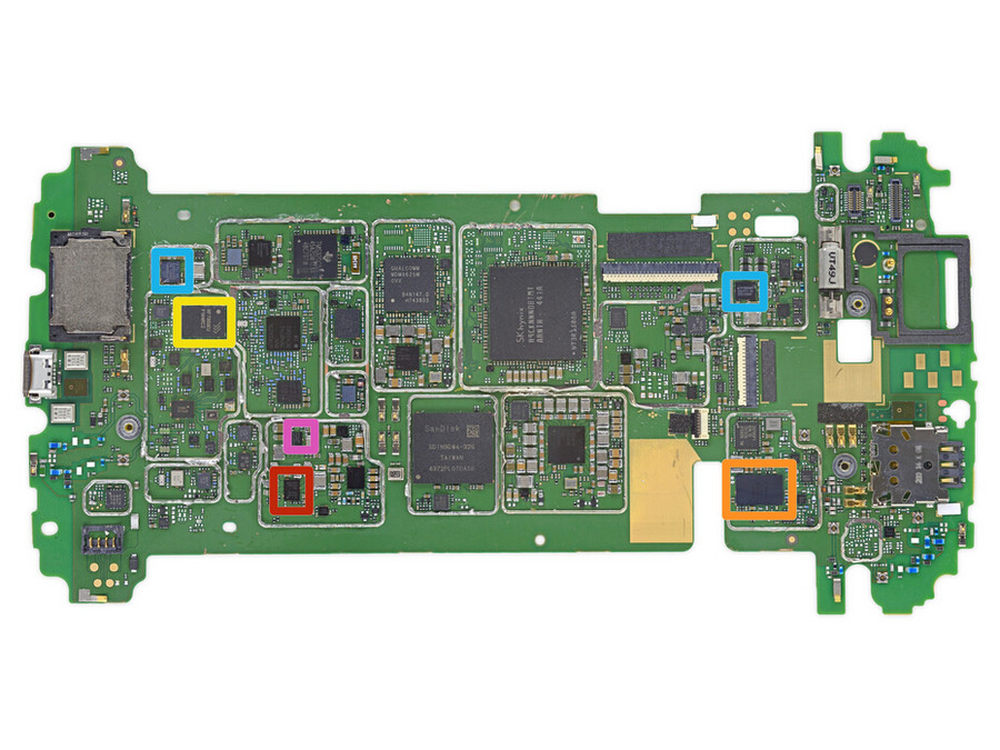

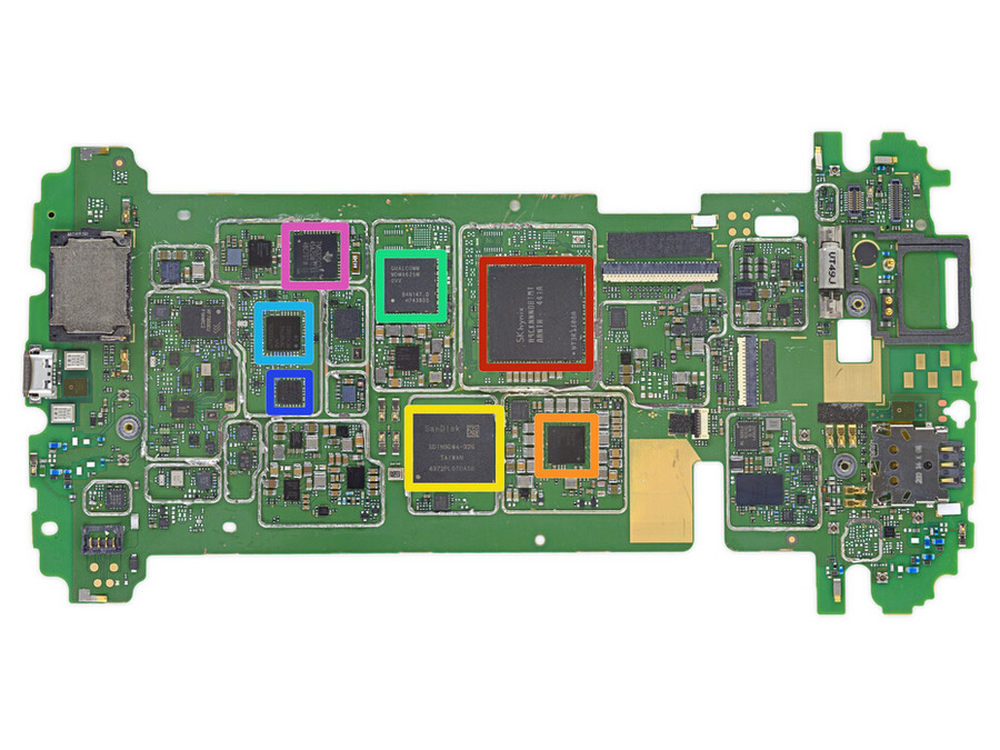

拆解工作基本完成，上图即为Nexus 6主板的正面：红色框为SK海力士内存颗粒，以及隐藏在下方的高通处理器；橙色框为高通PMA8084电源管理芯片；黄色为闪迪32GB eMMC闪存颗粒；绿色为高通LTE调制解调器；浅蓝色框为高通RF接收器；深蓝色为高通单向接收器；紫色框为德州仪器数字信号处理器。
24/31

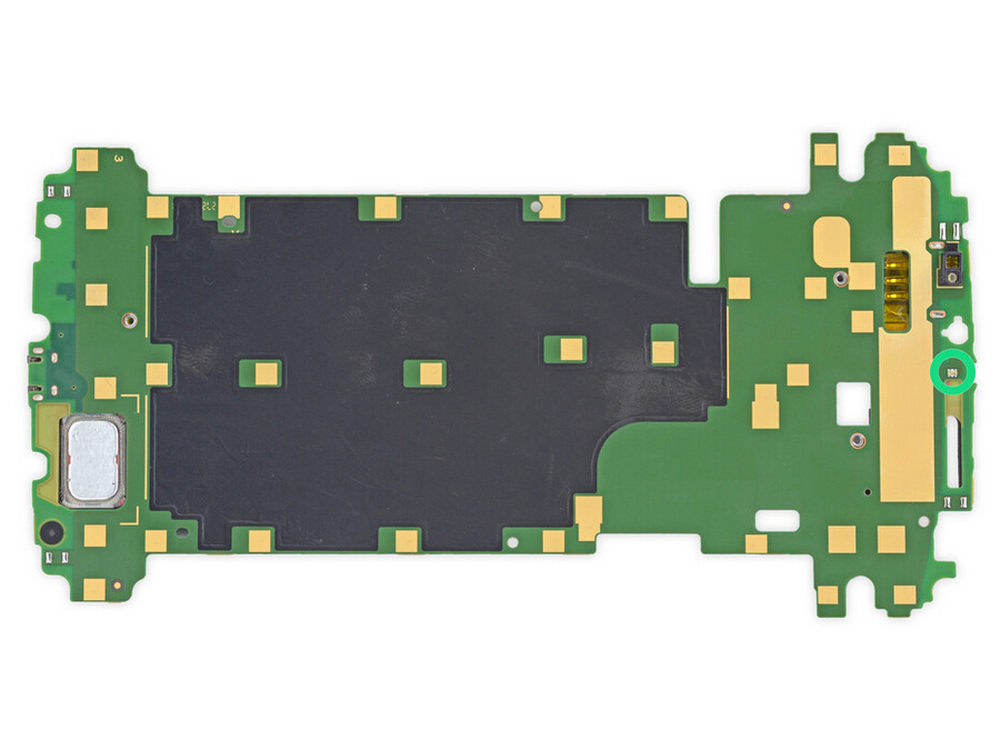

主板背面也放置了一些芯片，红色为高通SMB1359；橙色为博通wifi和蓝牙4.1芯片；黄色为RF Micro设备；浅蓝色为音频解码器；紫色为高通电池管理芯片。
25/31
Nexus 6还隐藏了一个RGB色LED灯，但不知为何没有启用
26/31
第七部：充电器拆解

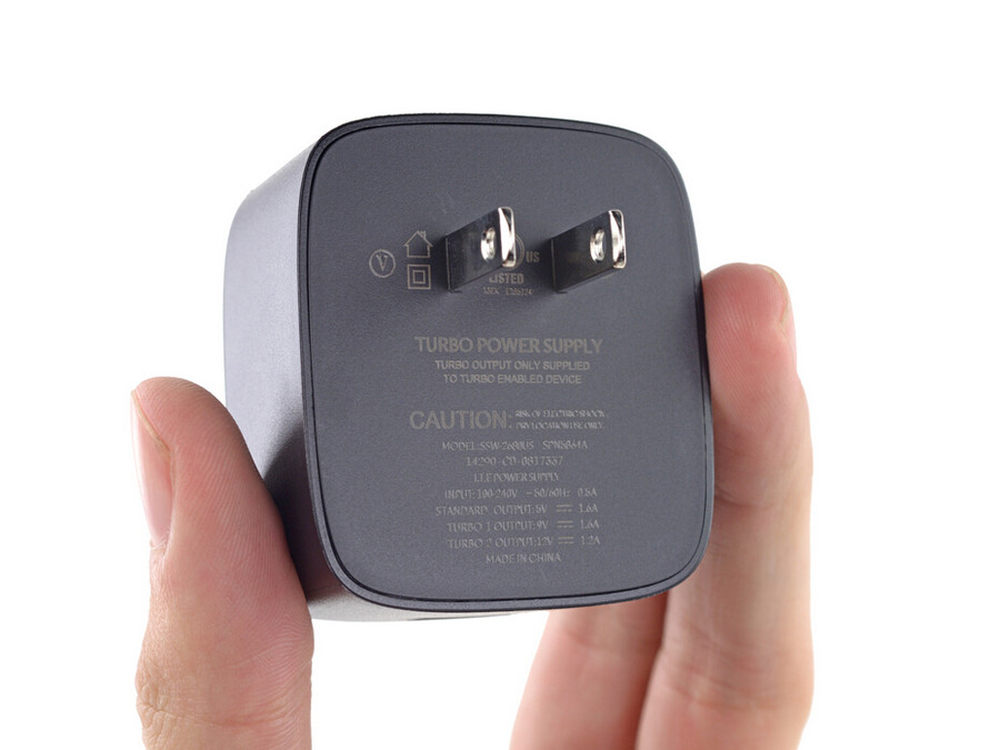

Nexus 6采用了一个最大12V/1.2A的快速充电器，拥有高通QuickCharge 2.0技术。
27/31

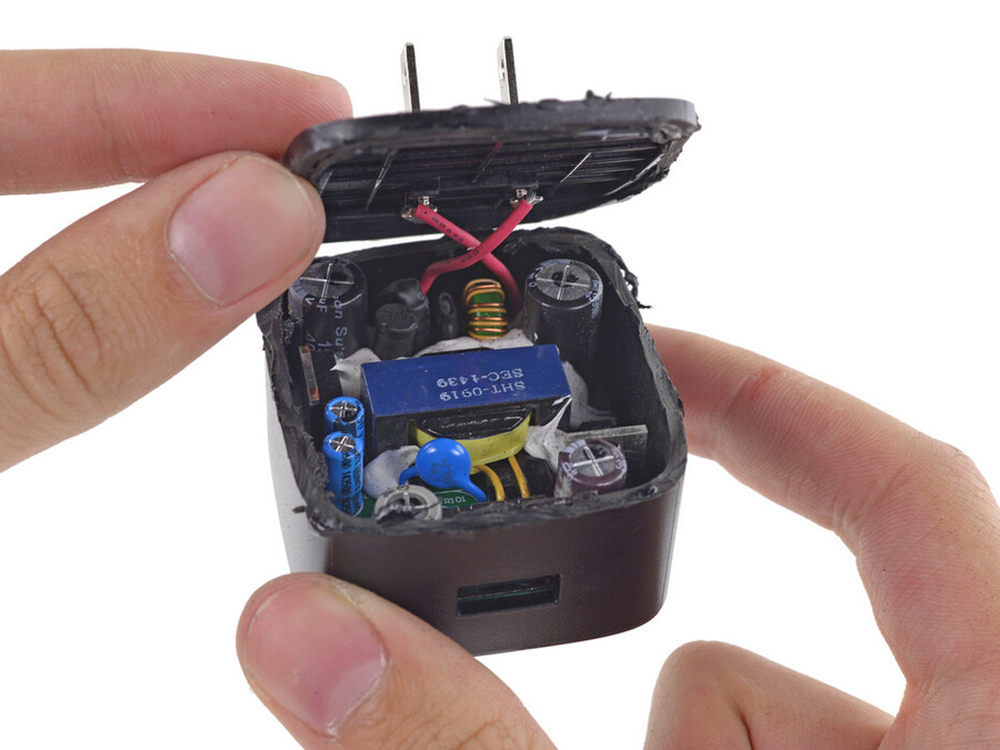

Nexus 6的充电器由于采用胶水粘结，只能采用暴力拆解。
28/31
上图为它的充电器控制芯片全貌。
29/31

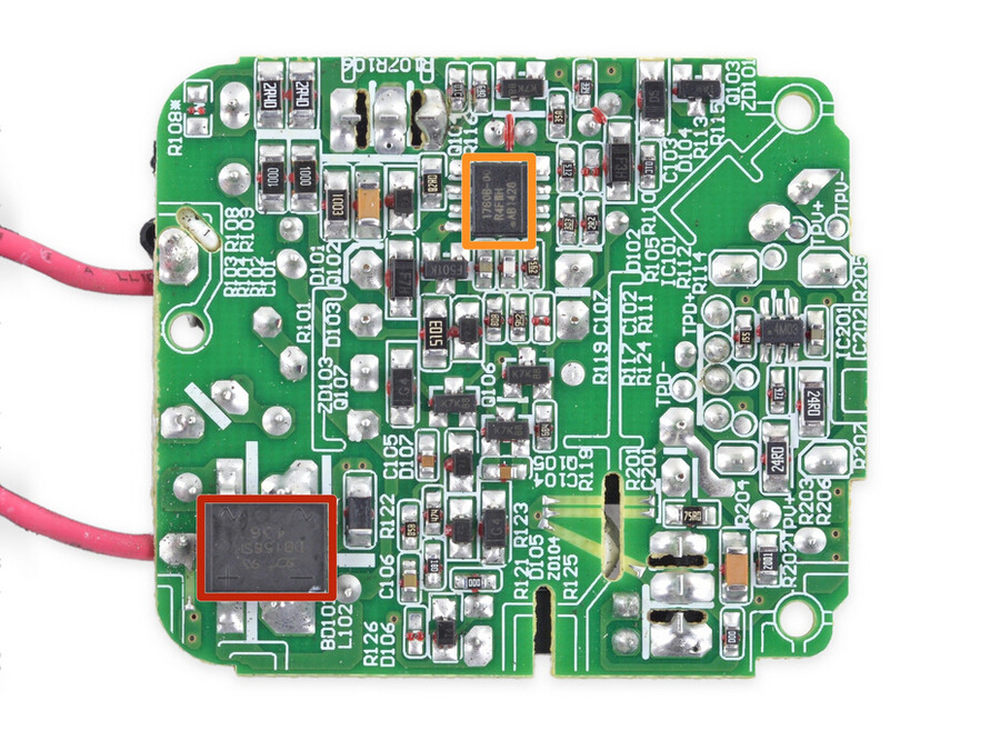

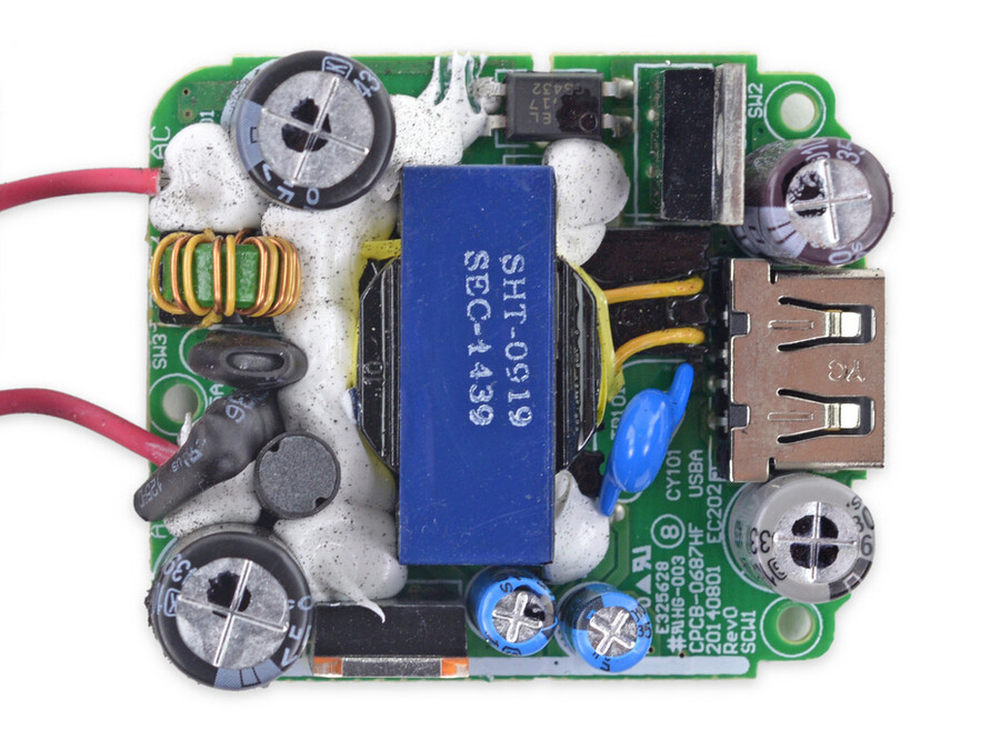

上图为充电器控制芯片的背面焊点以及芯片，红色芯片为交直流转换芯片；橙色为电源供应控制器，是充电器的大脑。
30/31

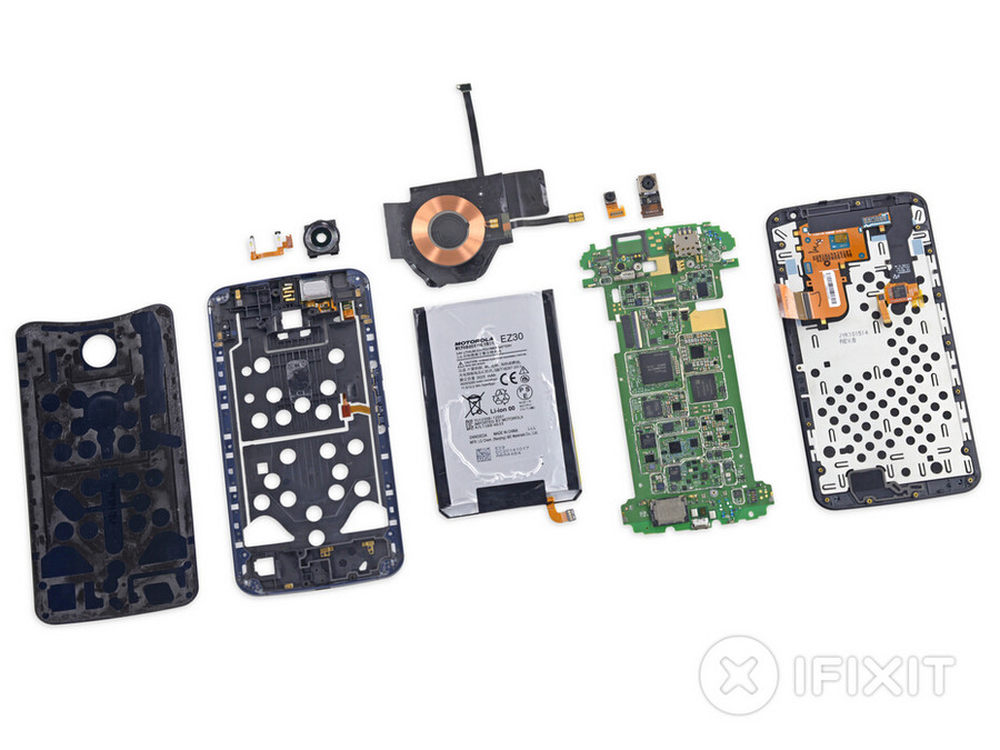

好了，Nexus 6的拆解过程就此告一段落，上方是整个拆解部件的全貌。
31/31
最后，iFixit给出了Nexus 6的可维修性打分，在总分10分的机制中，它最终得分为7分，可维修性还是非常高的。但它的缺点是振动马达、USB接口、SIM卡插口以及扬声器均直接焊在主板上，这些部件如果损坏就无法替换维修了。如果你有意购买Nexus 6，要小心使用。
