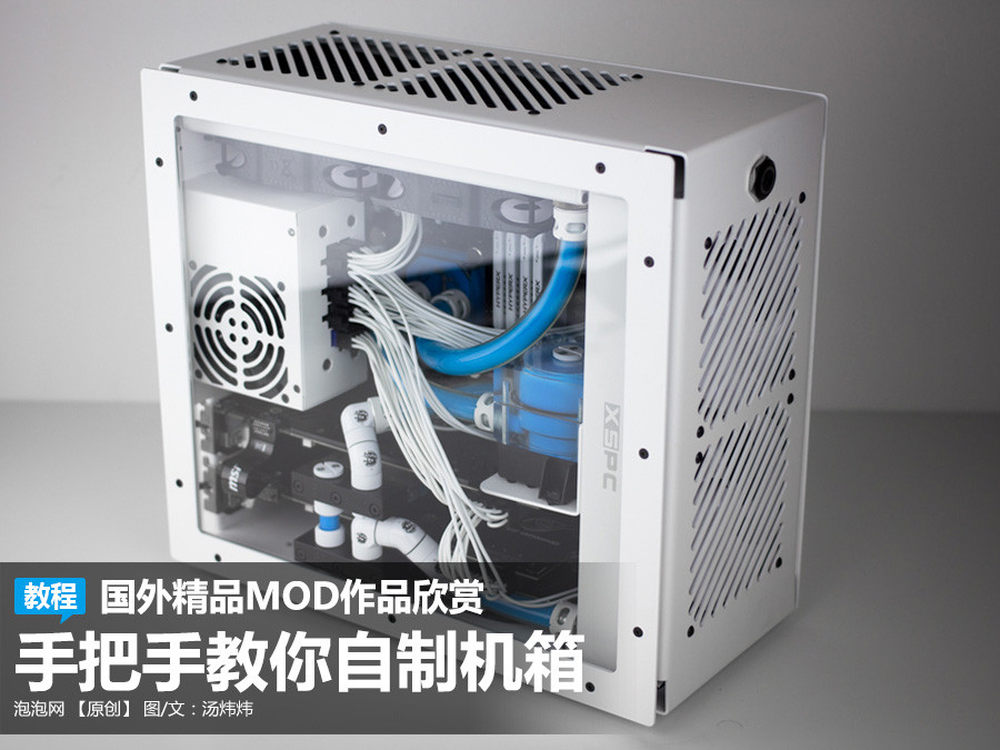

Bit-tech网站成立于2000年，目前已经发展为最为著名的机箱MOD爱好者交流社区之一，当然也因此汇聚了来自全球各地的大批顶级MOD高手，其MOD案例数据库数量不断增加案例超过了100个，Bit-tech网站无疑使MODer玩家的天堂。近日笔者在逛该论坛的时候发现一款并不惊艳，制作过程超级详细外观很小清新的作品——ARCTIC，机箱采用自制，这点很特殊，制作过程又很详细完全可以当做一篇教程。自制机箱并不是国外独有，像国内同类论坛早就出现过自制机箱作品，不过这款机箱与国内工艺结构有很大差别，希望这款作品能给大家带来不同的感觉，下面我们看看老外是怎么自制机箱的吧。
2/25

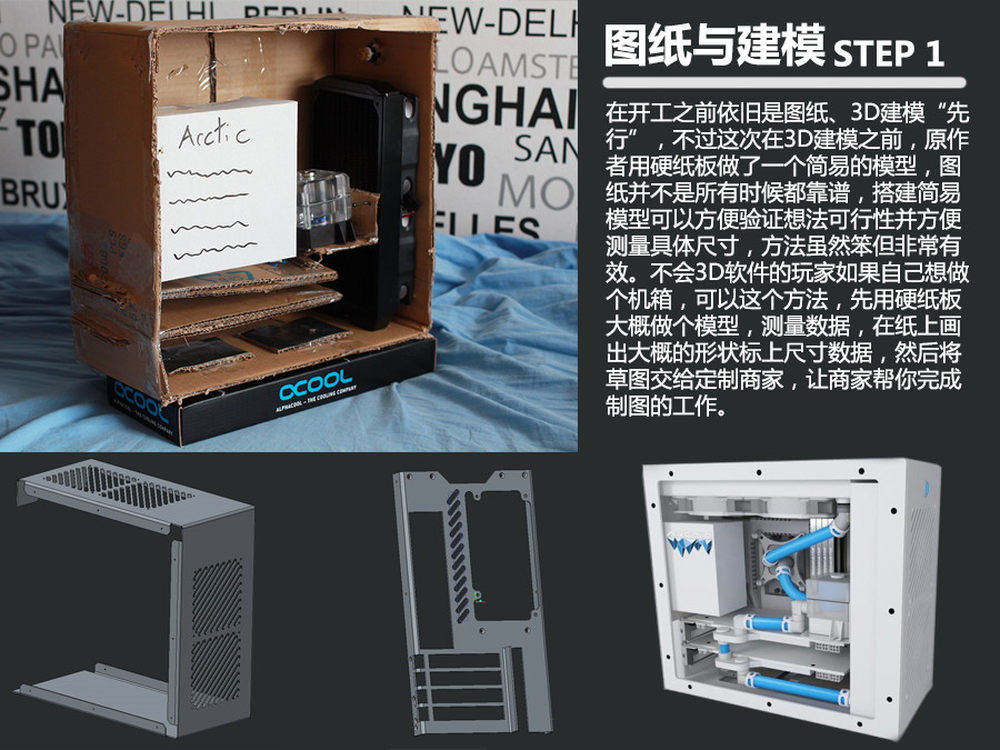

图纸建模：在开工之前依旧是图纸、3D建模“先行”，不过这次在3D建模之前，原作者用硬纸板做了一个简易的模型，图纸并不是所有时候都靠谱，搭建简易模型可以方便验证想法可行性并方便测量具体尺寸，方法虽然笨但非常有效。不会3D软件的玩家如果自己想做个机箱，可以这个方法，先用硬纸板大概做个模型，测量数据，在纸上画出大概的形状标上尺寸数据，然后将草图交给定制商家，让商家帮你完成制图的工作。
3/25
切割成型：3D建模完成，便可以导出平面文件，开始上机切割。材料方面依旧采用铝板进行制作，切割工具使用德国通快5040大型激光切割机，使用工业用大型激光切割一个迷你机箱也是醉了。由于欧美地区工业基础发达，设备使用成本极低，这也使得老外在自制一台机箱所用的成本要远远低于国内玩家，不过好在淘宝强大的存在，让一些喜欢折腾的人有了自制机箱的机会。
切割好的铝板还要经过冲压、弯折等处理，目前很多机箱都使用这种处理，外壳经过多次弯折，为了保持机箱强度还需要在内部加上横梁，而这款作品为了减少工艺上复杂度，横梁就省去了。这种方式要比国内一些玩家使用的机箱角铝+铝板的自制机箱更轻巧。
4/25

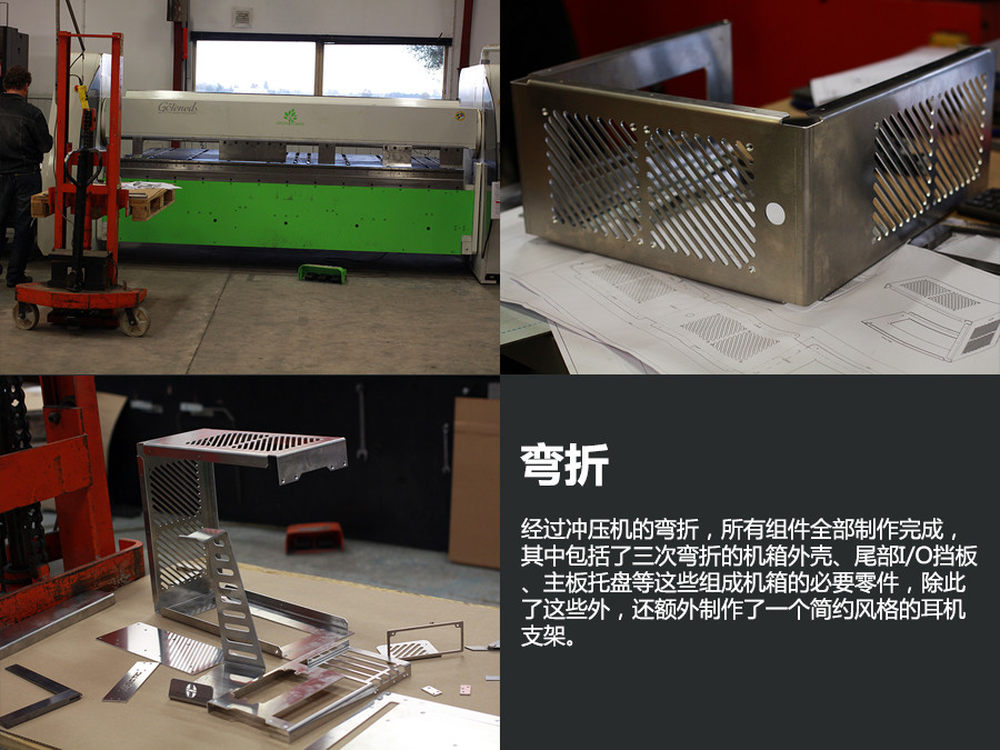

弯折：经过冲压机的弯折，所有组件全部制作完成，其中包括了三次弯折的机箱外壳、尾部I/O挡板、主板托盘等这些组成机箱的必要零件，除此了这些外，还额外制作了一个简约风格的耳机支架。
5/25

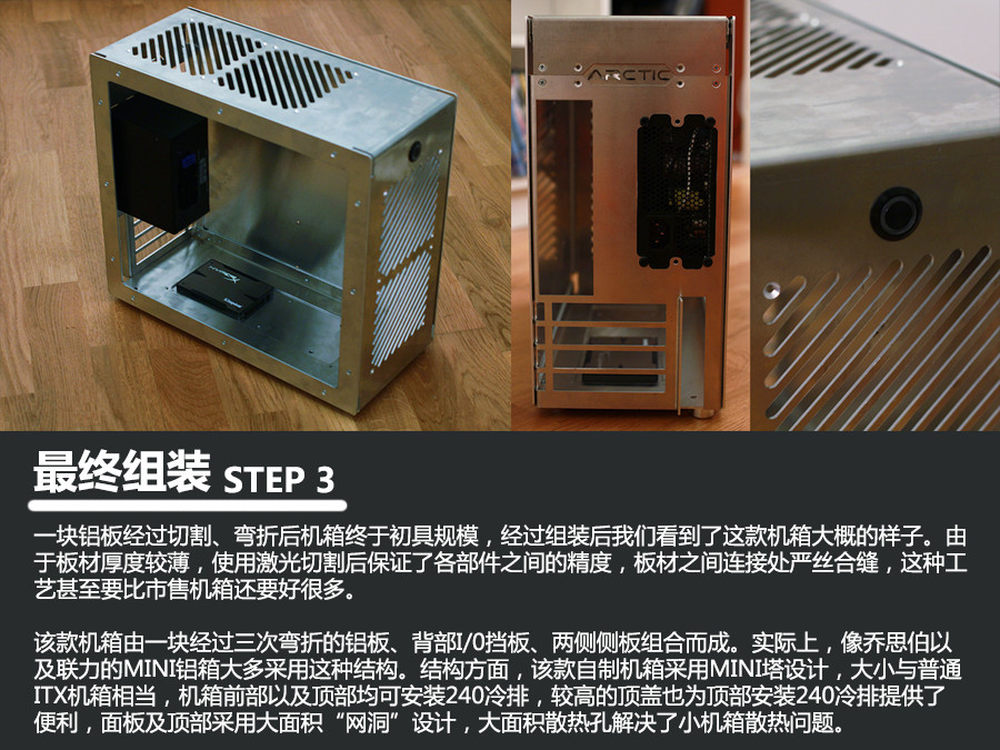

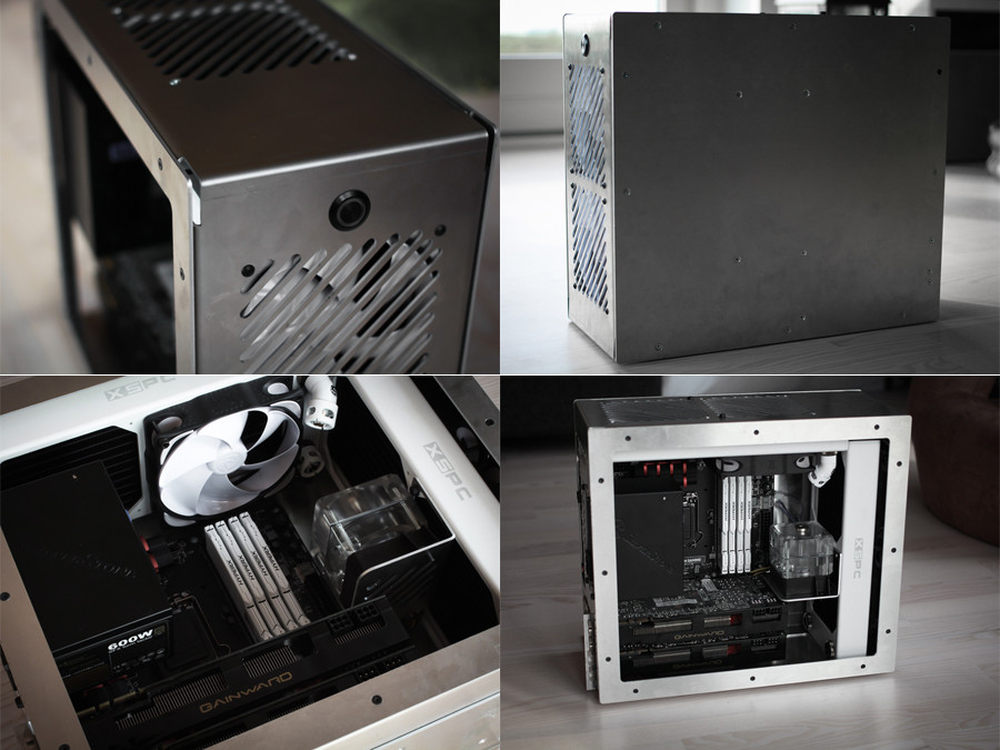

最终组装：一块铝板经过切割、弯折后机箱终于初具规模，经过组装后我们看到了这款机箱大概的样子。由于板材厚度较薄，使用激光切割后保证了各部件之间的精度，板材之间连接处严丝合缝，这种工艺甚至要比市售机箱还要好很多。
该款机箱由一块经过三次弯折的铝板、背部I/0挡板、两侧侧板组合而成，实际上，像乔思伯、联力的MINI铝箱大多采用这种结构，而钢箱为了保证五金除了外壳外内部还有支撑横梁等部件。结构方面，该款自制机箱采用MINI塔设计，大小与普通ITX机箱相当，机箱前部以及顶部均可安装240冷排，较高的顶盖也为顶部安装240冷排提供了便利，面板及顶部采用大面积“网洞”设计，大面积散热孔解决了小机箱散热问题。整体符合国外那种简约实用的设计风格，非常适合安装水冷使用。
6/25
该款机箱由一块经过三次弯折的铝板、背部I/0挡板、两侧侧板组合而成，实际上，像乔思伯、联力的MINI铝箱大多采用这种结构，而钢箱为了保证五金除了外壳外内部还有支撑横梁等部件。结构方面，该款自制机箱采用MINI塔设计，大小与普通ITX机箱相当，机箱前部以及顶部均可安装240冷排，较高的顶盖也为顶部安装240冷排提供了便利，面板及顶部采用大面积“网洞”设计，大面积散热孔解决了小机箱散热问题。整体符合国外那种简约实用的设计风格，非常适合安装水冷使用。
7/25
机箱制作完成下面我们介绍下这款作品所用到的水冷配件。

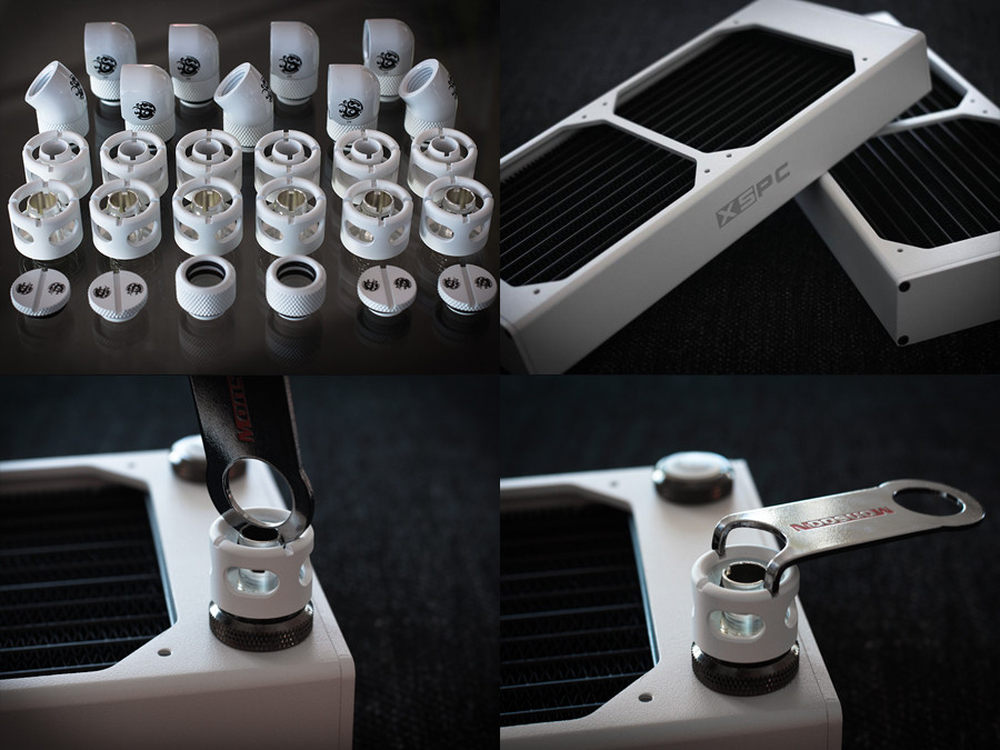

接头及配件：该款作品采用全白配色，接头方面这款作品采用了Bp全白弯头，以及白色的Monsoon Compression三分快拧，Monsoon Compression独特的设计非常适合在紧凑型机箱中操作，冷排方面选择了XSPC AX系列冷排，鳍片密，相当于同类冷排的2.5倍左右，虽然采用薄排尺寸但效能丝毫不弱于60mm左右的厚排。
8/25

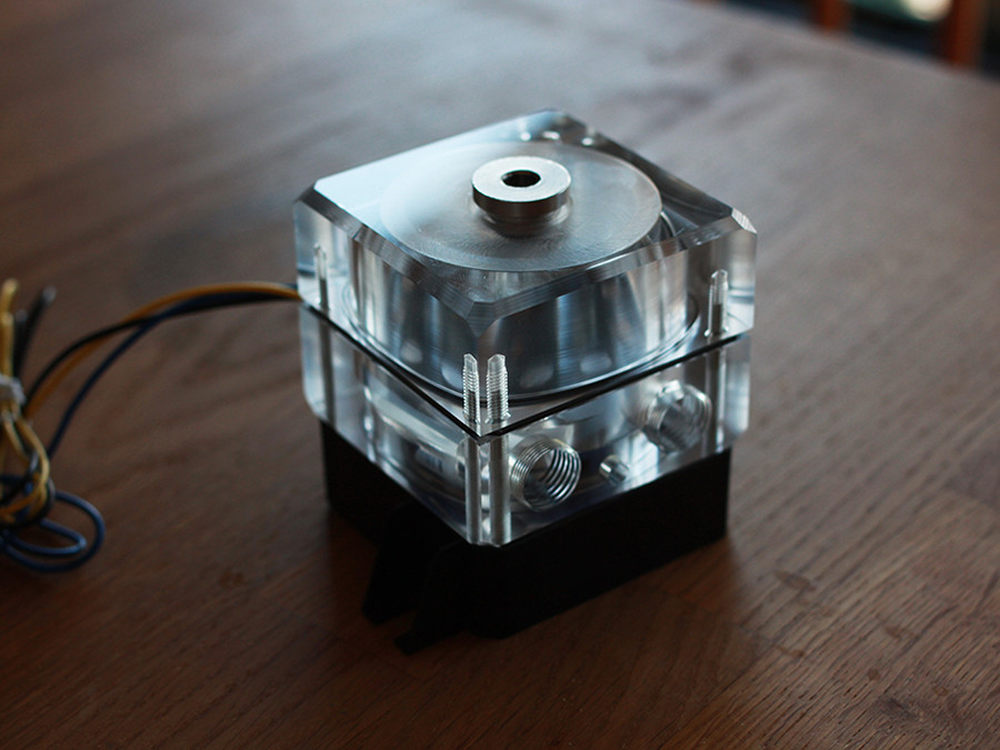

水泵及水箱：碍于机箱内部空间，水箱选择了Bp mini水箱，水泵选用DDC水泵。安装方式采用了悬挂于前置冷排的方式，节省了空间同时降低了噪音以及震动，缺点可能就是一些风道党所说的水箱会挡住前进风口。
9/25

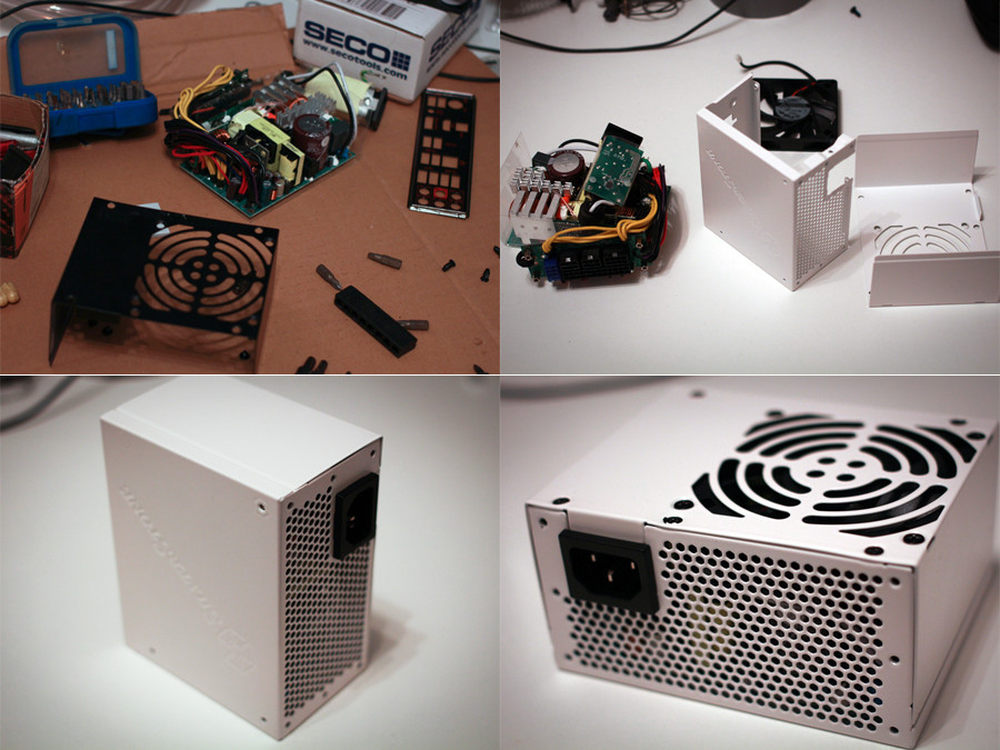

水冷配件全部使用全白产品，像主板、电源这些非全白配色的配件当然需要一番改造，感觉老外强迫症已经深入骨髓了。
10/25

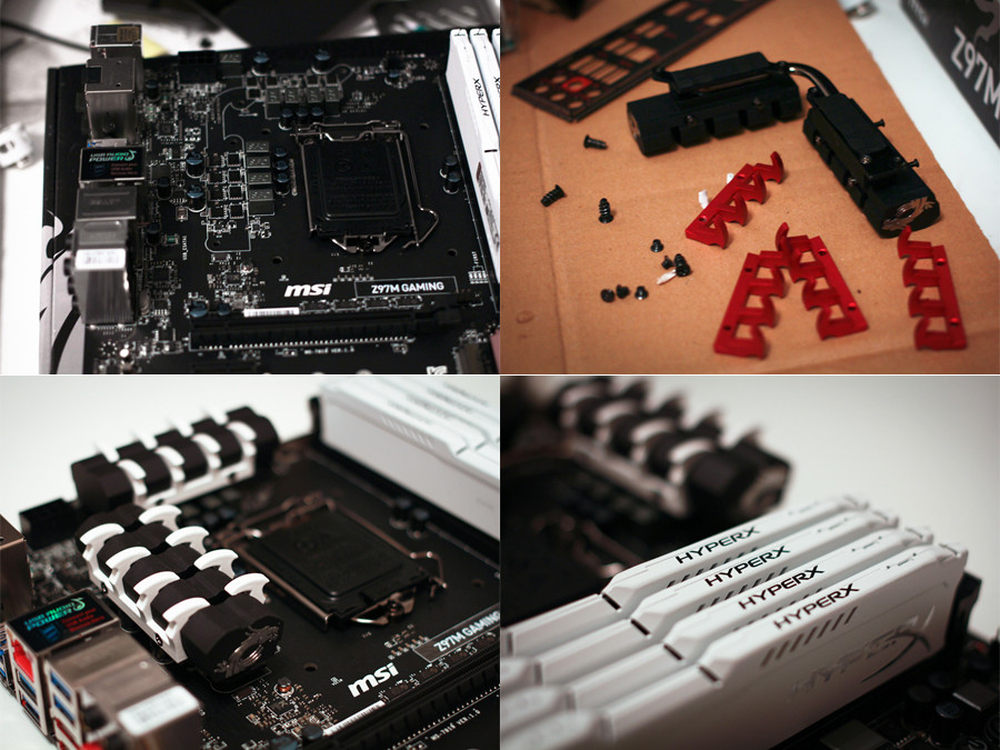

微星这款主板原本采用红黑配色，经过作者的一番改造变成了黑白配色，感觉还不错。
11/25
将配件装回去，水路采用软管，难度并不大，最后安装也非常简单。到此为止，这款作品到这里就结束了，下面我们一起欣赏下这款作品的一些细节。
12/25

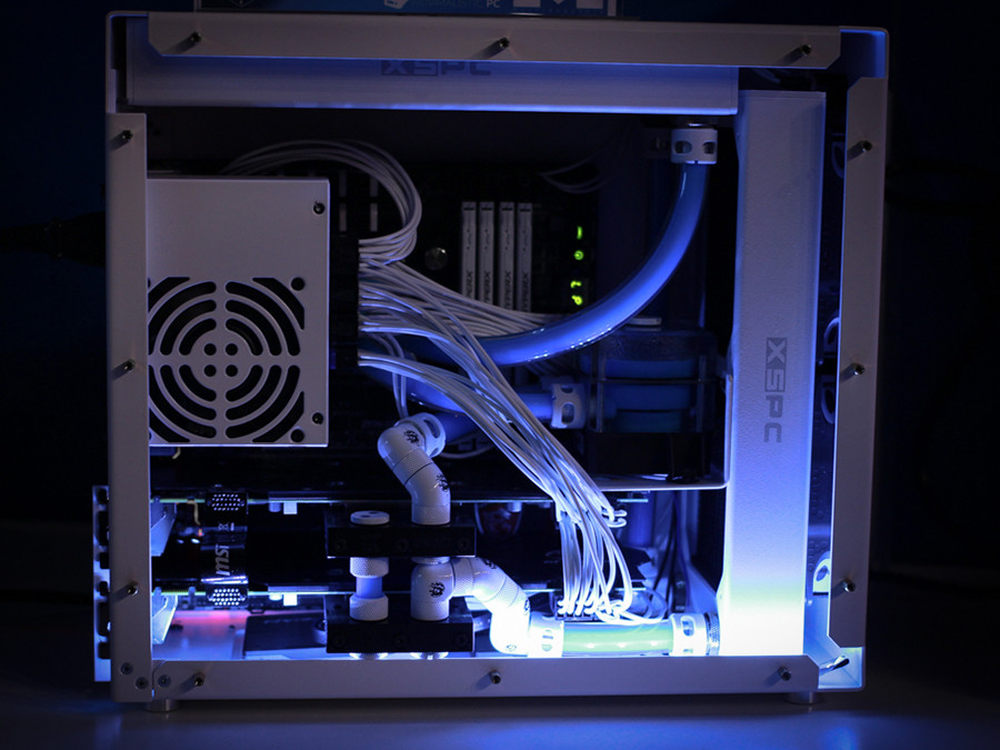

灯光效果。
13/25

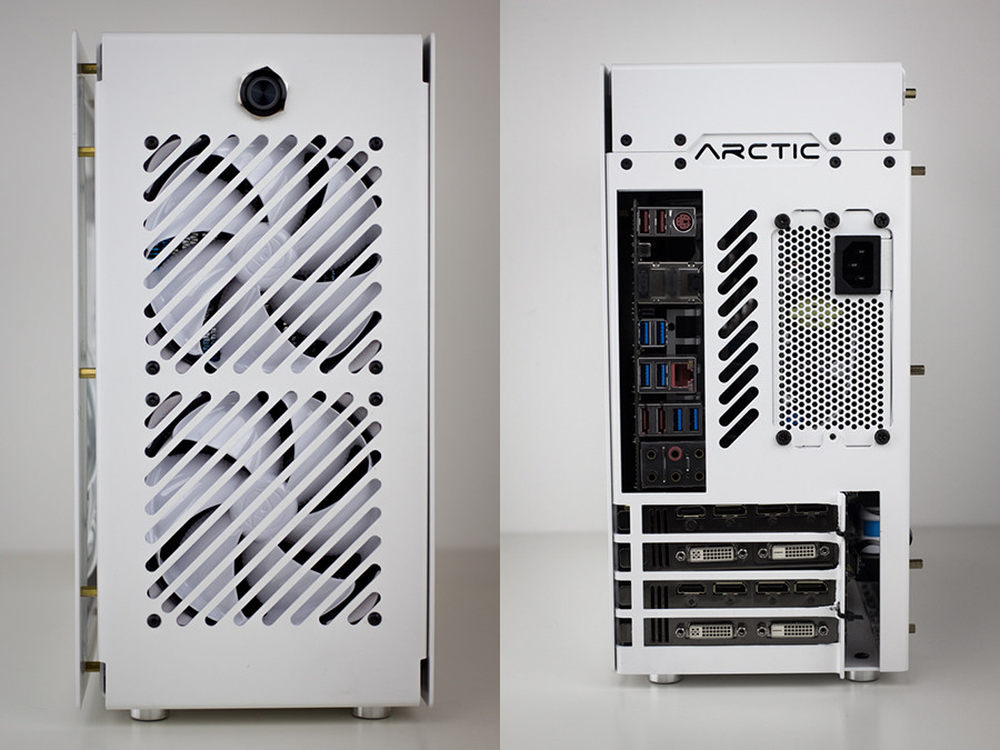

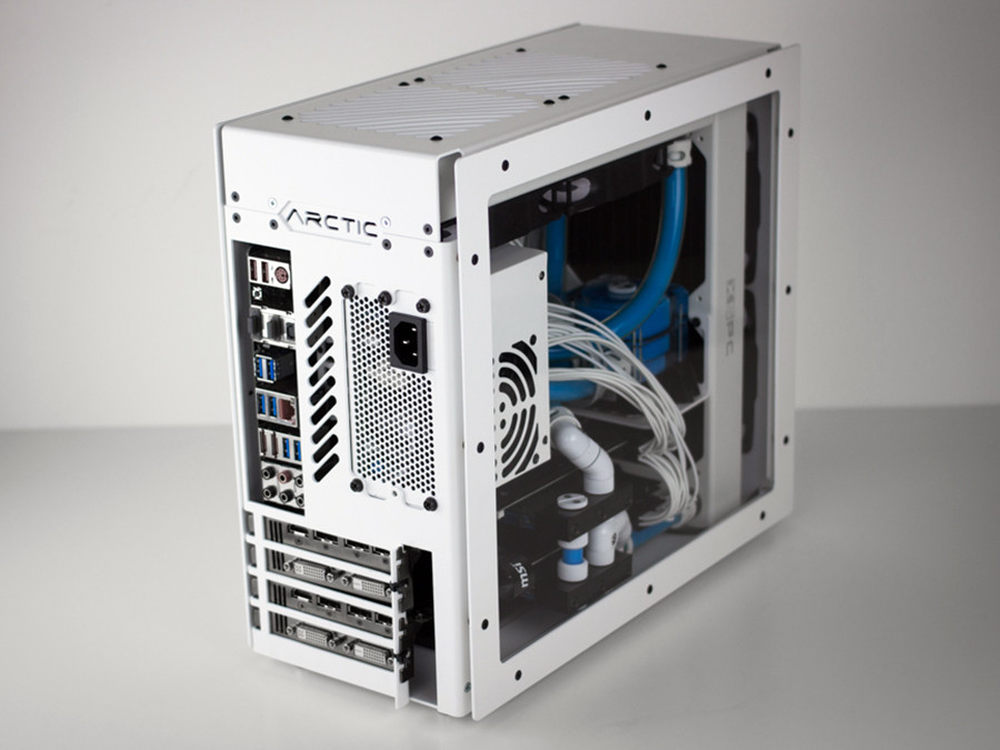

正面及背部I/O挡板特写。
14/25

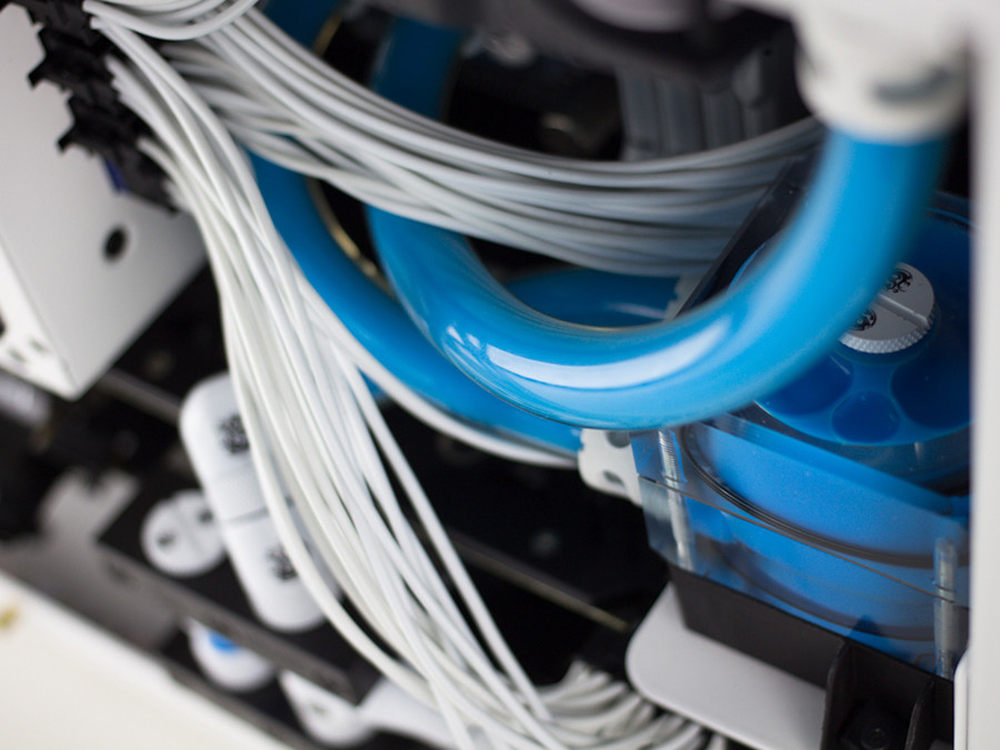

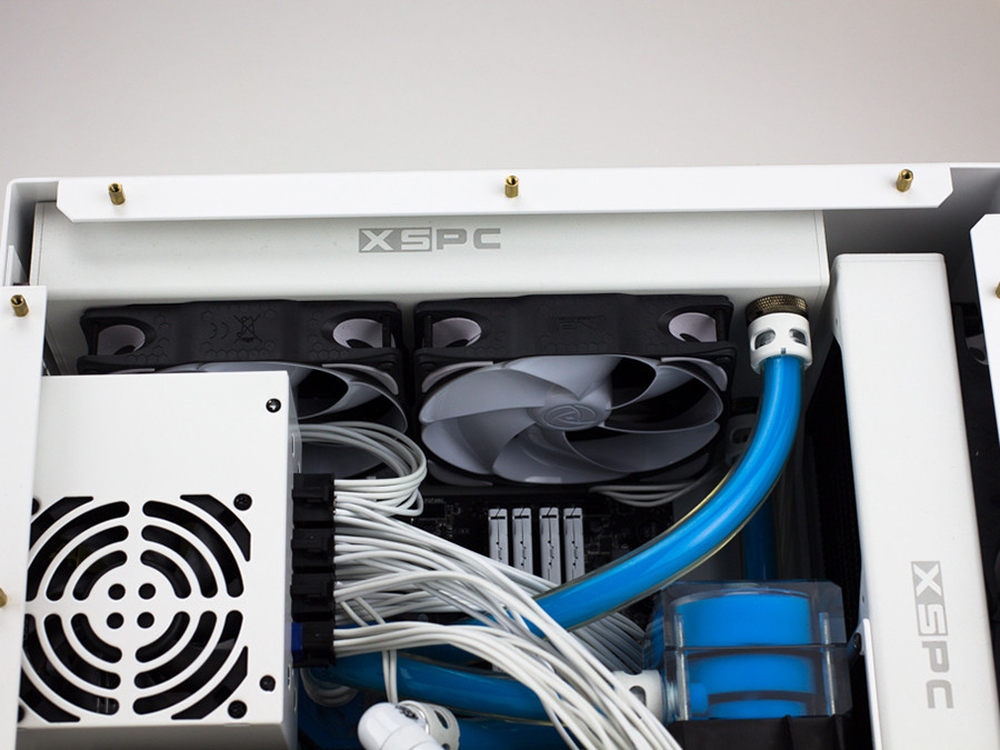

内部水路特写。
15/25
水箱特写。
16/25

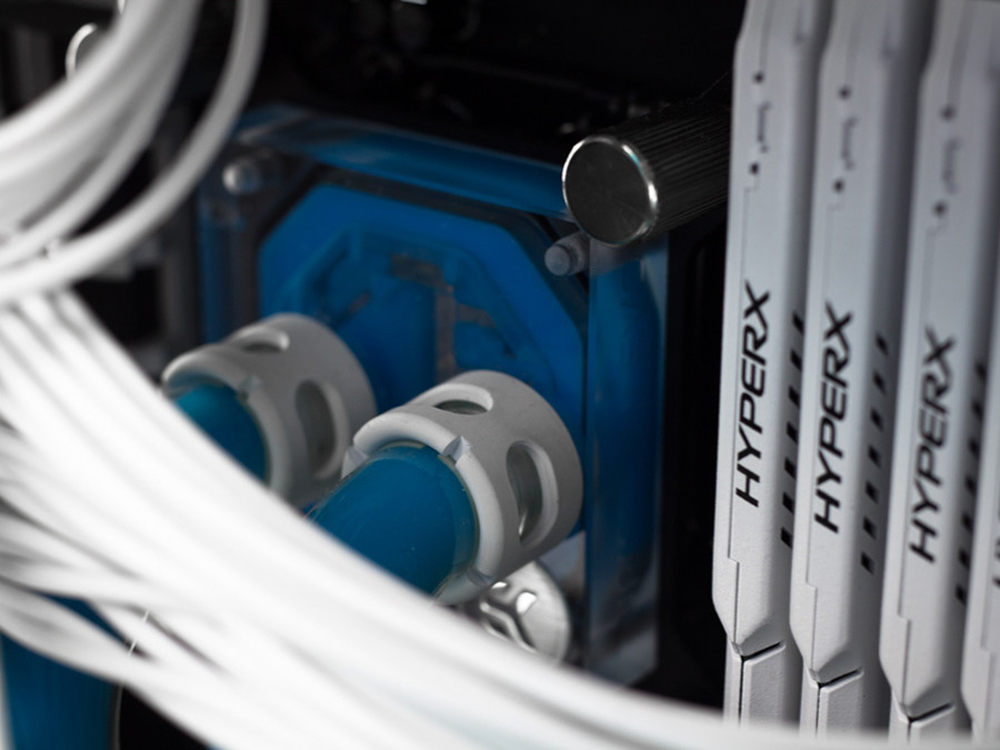

CPU冷头特写。
17/25

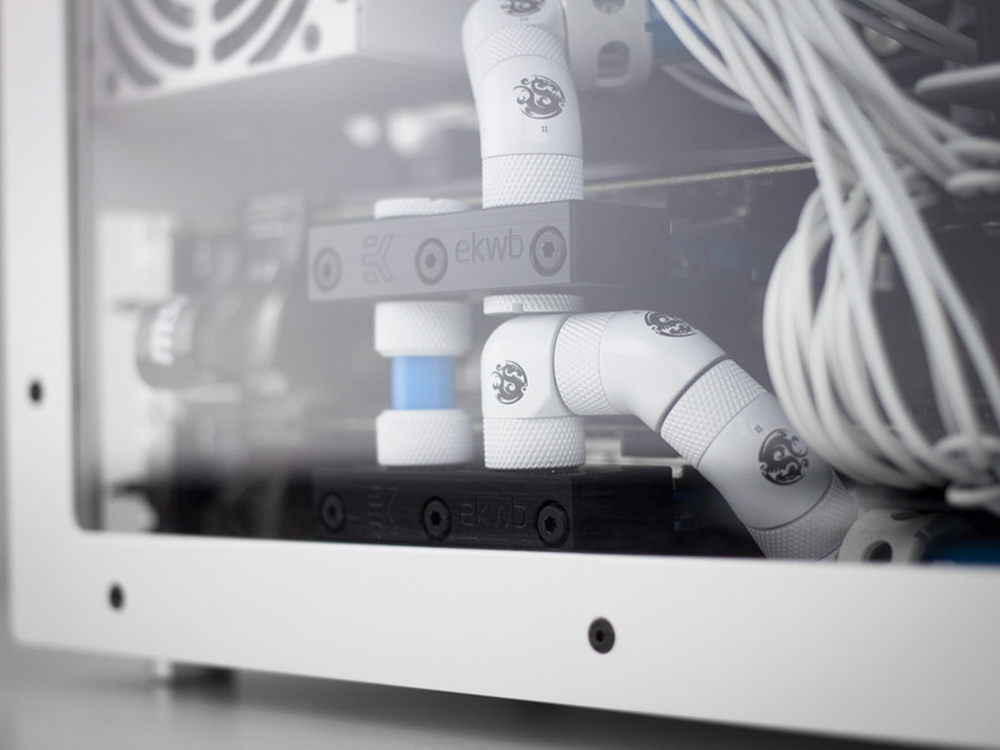

显卡接头特写。
18/25
冷排处接头特写。
19/25

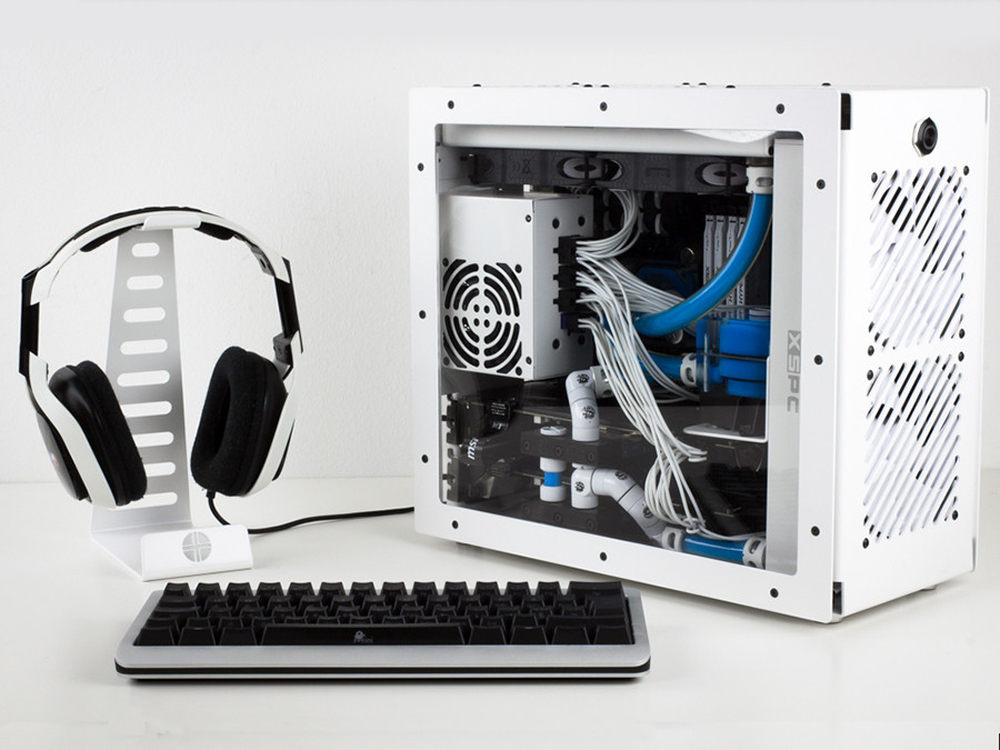

整体效果。
20/25

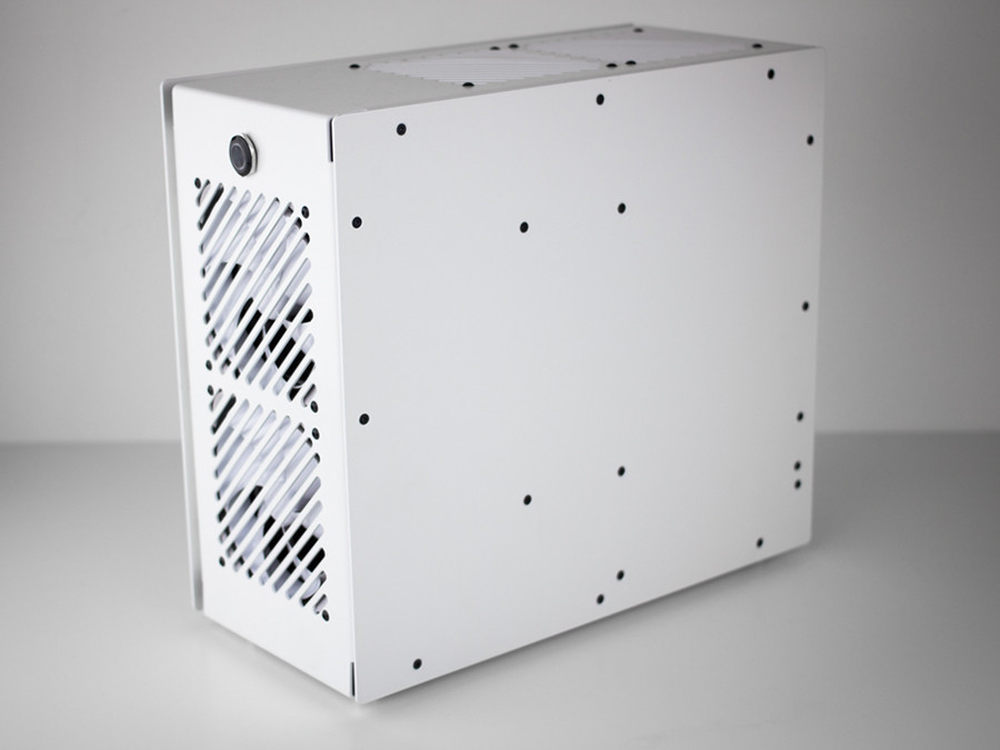

背部特写。这里可以看到，机箱背部侧板上布满螺丝孔位，其实这款机箱将主板托盘与机箱侧板合二为一了，除了不能背部走线外，这种合二为一的好处也是有很多的，比如方便主板安装等。
21/25

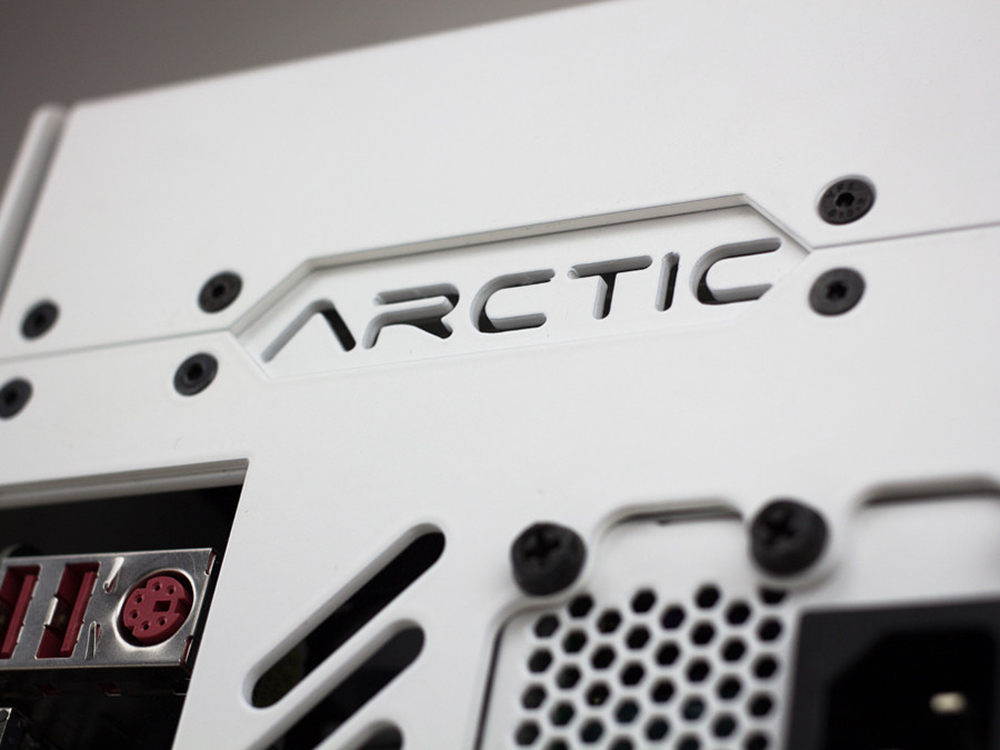

尾部LOGO特写。
22/25

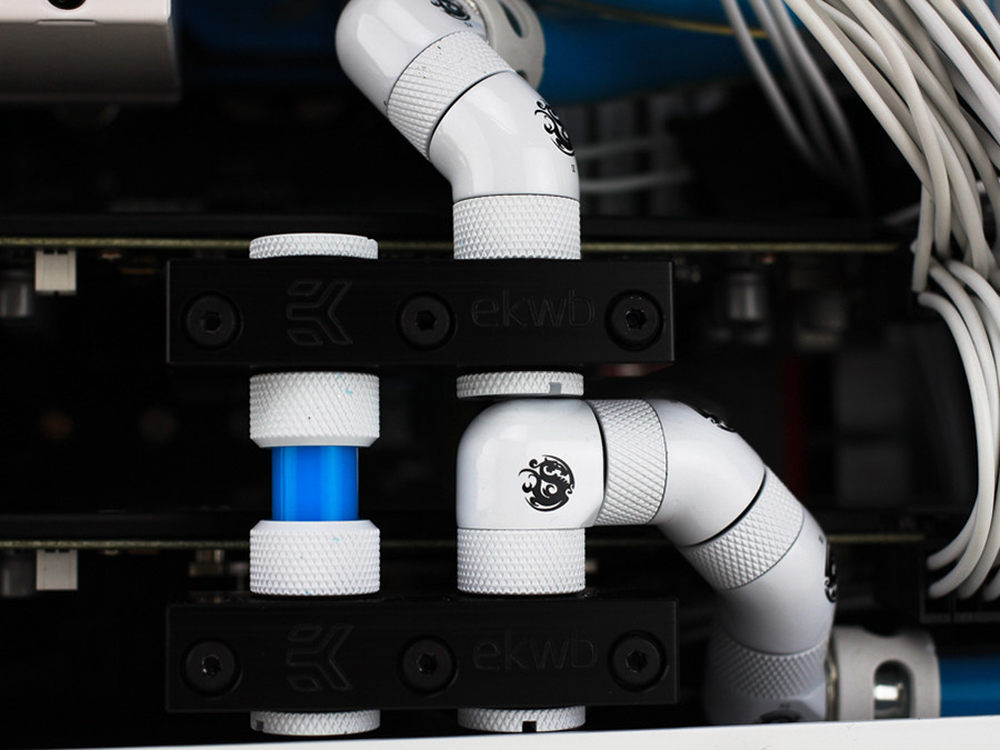

显卡接头处特写。
23/25

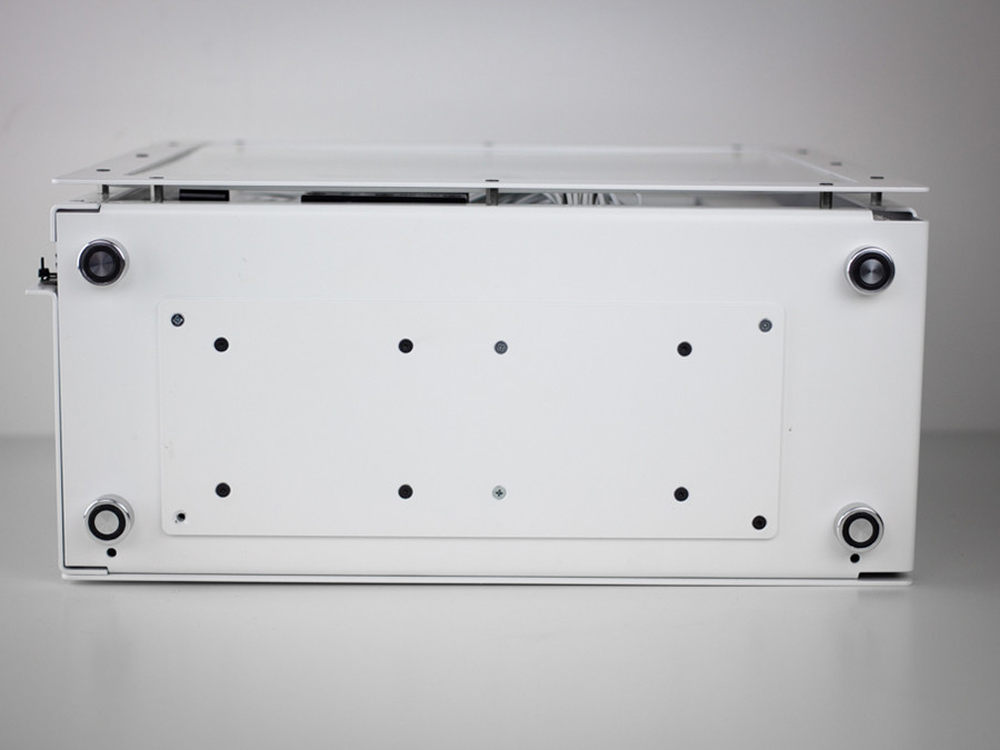

底部特写。
24/25

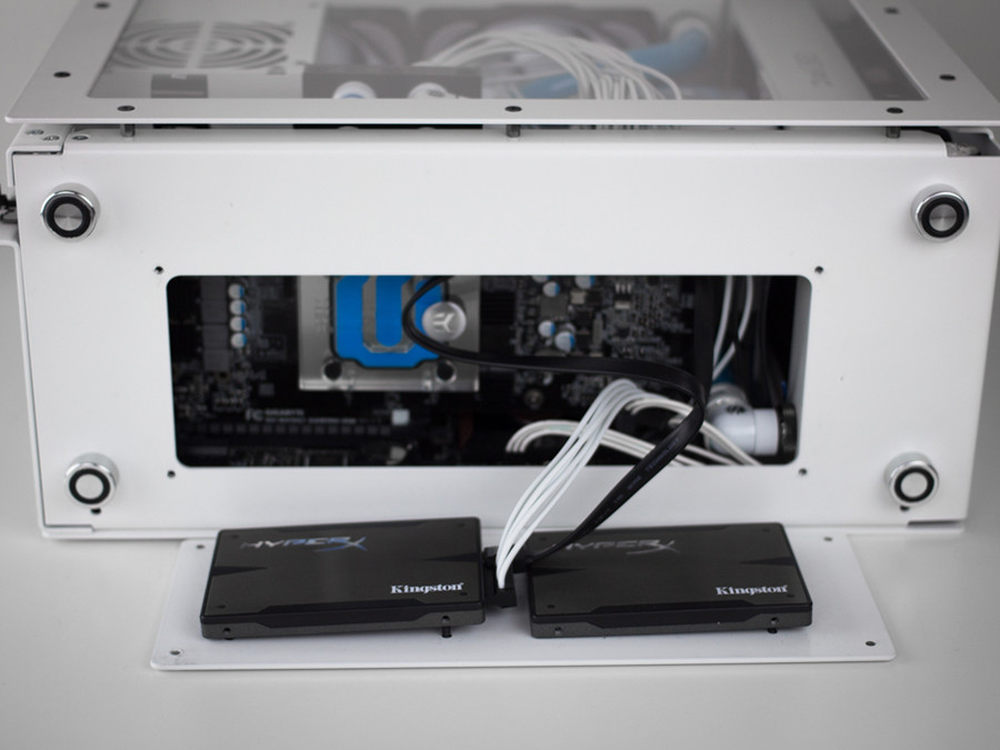

机箱底板可以安装两块2.5寸SSD，底板可拆卸式的设计方便了硬盘的更换。
25/25
整篇制作过程非常简单，让人误以为看完立马画图纸，淘宝找商家就可以自己也做一台出来，事实的确如此，难点就在于没有图纸（测量尺寸数据费时费力且需要一定的经验）、没有设备（淘宝定制商家很少同时拥有切割、冲压这两台机器的）。同时，在自制机箱成本很贵，不亚于一台高端全塔机箱的价格，除非自己用锉刀一刀刀挫出来。基于这几点自制机箱并不适合普通玩家，那么自制机箱适合什么人？当然是有情怀的超级发烧友，并具有一定动手能力的发烧友们。最后还是那句老话，希望这次的教程能给予大家一些MOD灵感。
