验证发烧配置 小蚁运动相机拆解图赏
1/18
这几天科技媒体报道内容一定少不了小米的新玩具，他用399元的价格告诉大家Go Pro类小型运动相机其实可以不高端，各位内心长草的网友估计已经捉摸着怎么抢购了吧。从规格来看1600万像素索尼背照式传感器、支持1080P@60fps摄像的小蚁运动相机、安霸A7LS图像处理器，F2.8的大光圈、155°广角，每一个规格都足够高配了，甚至能够比5倍身价于它的Go Pro HERO3＋规格相近，配置绝对够高。在正式的画质评测之前，小编没忍住把它给拆了，主要就是羡慕那颗安霸的处理器和索尼Exmor R CMOS，下面是小蚁运动相机的拆解图赏。
小米运动相机 小米官网 399元起>>购买链接
2/18

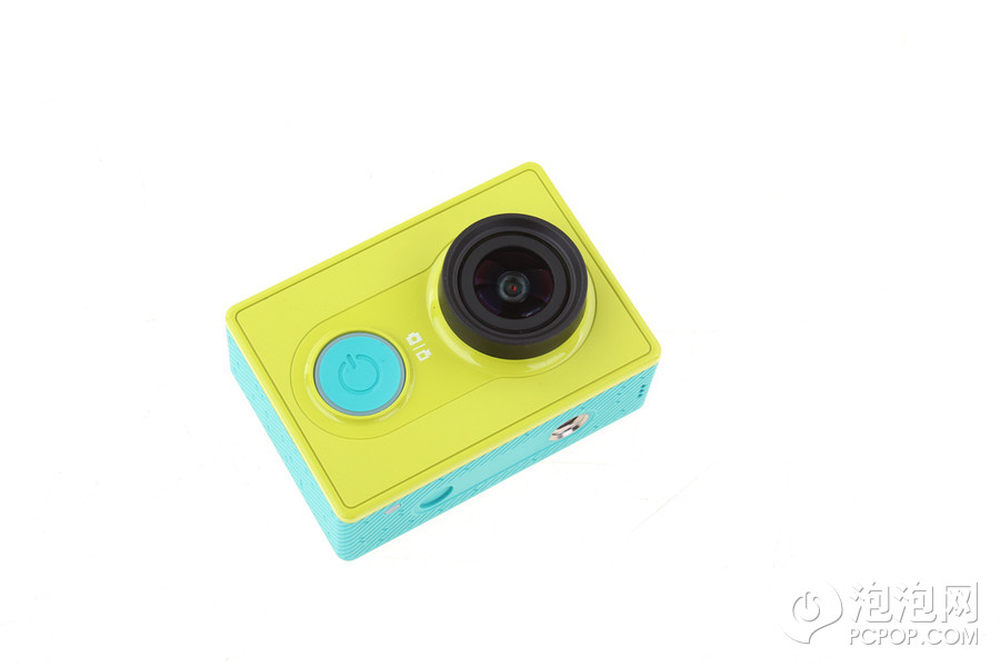

这张其实是拆解之后再复原的外观图，从图片看名没有什么异样，外壳咬合严密，各种按键功能也正常，看来小蚁运动相机没被我暴力肢解。
3/18
拆机之前一定别忘记把电池抠了，这应该是整个拆机过程的第一个步骤。
4/18

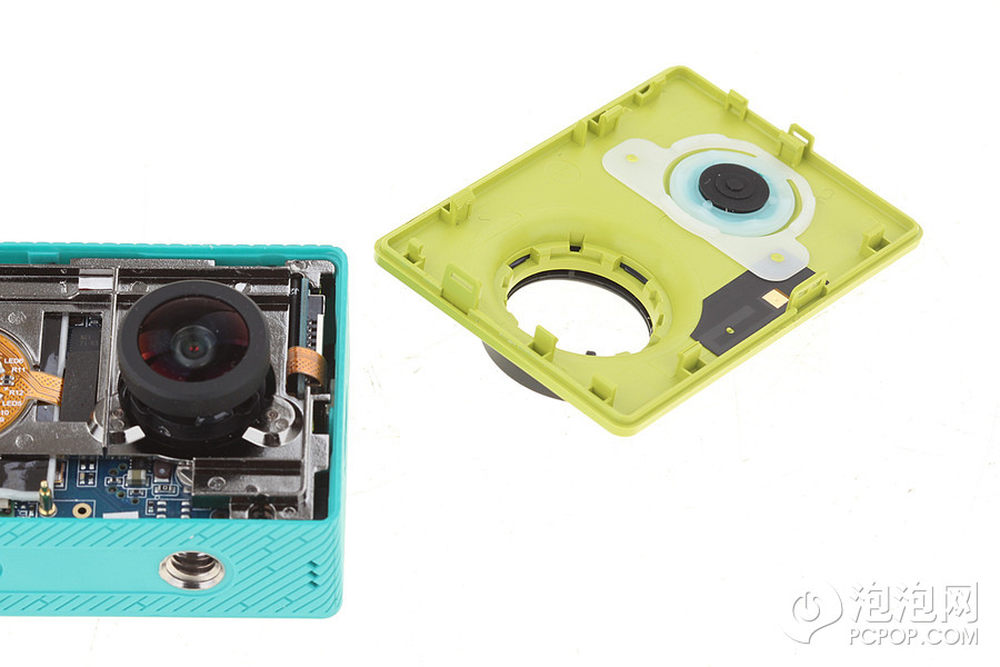

小蚁运动相机前面板使用卡扣固定，并不难拆，甚至徒手就能搞定。可能是因为用料交足，卡扣没有一处断裂。
5/18

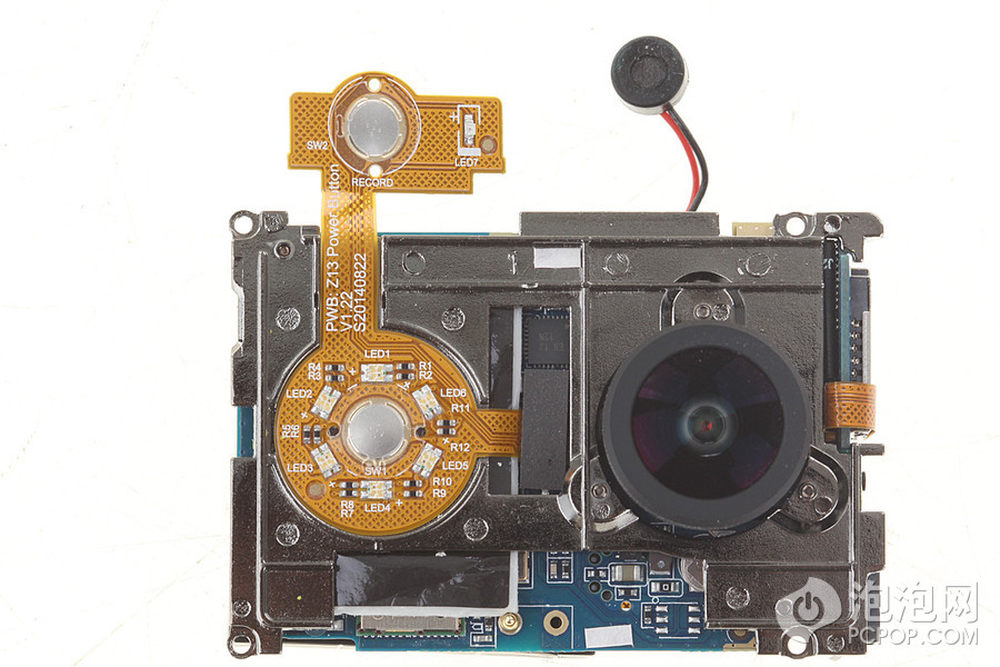

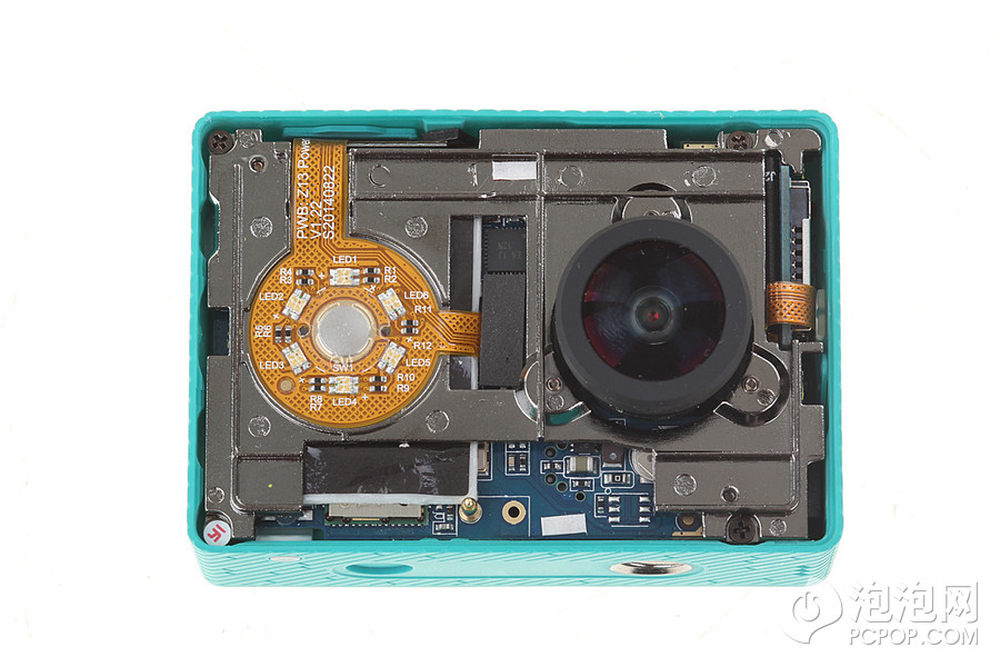

前面板下方是小蚁运动相机的主板固定支架，轻量化的塑料材质，镀镍风格金属漆。正面的黄色排线上分布着6颗LED，小蚁运动相机的电量指示环就是靠它来实现的。
6/18

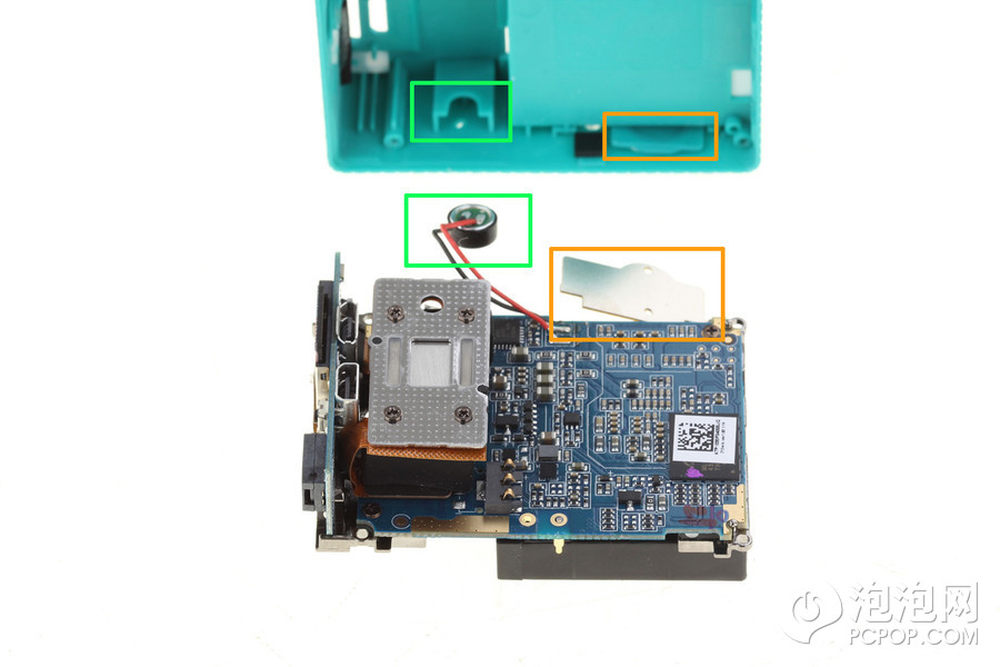

在拆卸电路板的时候一定要注意机身顶部的蜂鸣器和快门按键，这里可禁不住暴力拆解。
7/18
电路部分与小蚁运动相机外壳分离。
8/18

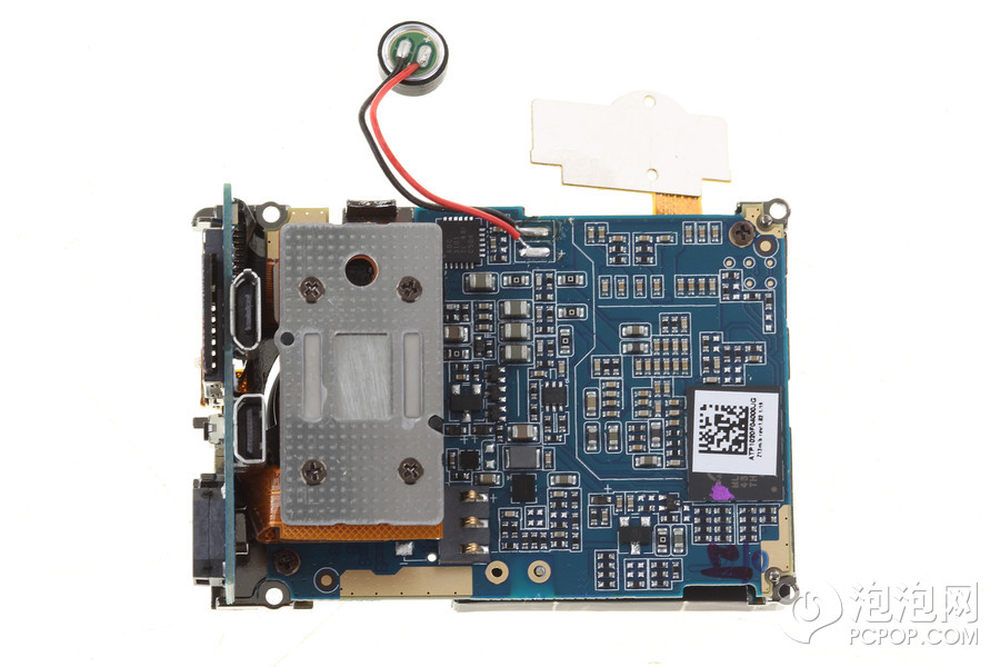

电路板背面的螺丝不少，它负责固定PCB与前方的镜头支架。另外金属板上有4颗螺丝，拆下后可以看到小蚁运动相机的CMOS。
9/18
拧掉螺丝就能看到小蚁运动相机的背照式传感器了，不过我们并不能找到它的具体型号，将电路与背面的金属板分离应该能在针脚处找到，不过我们怕这个动作会让小蚁运动相机报废，最终没敢下手。
10/18

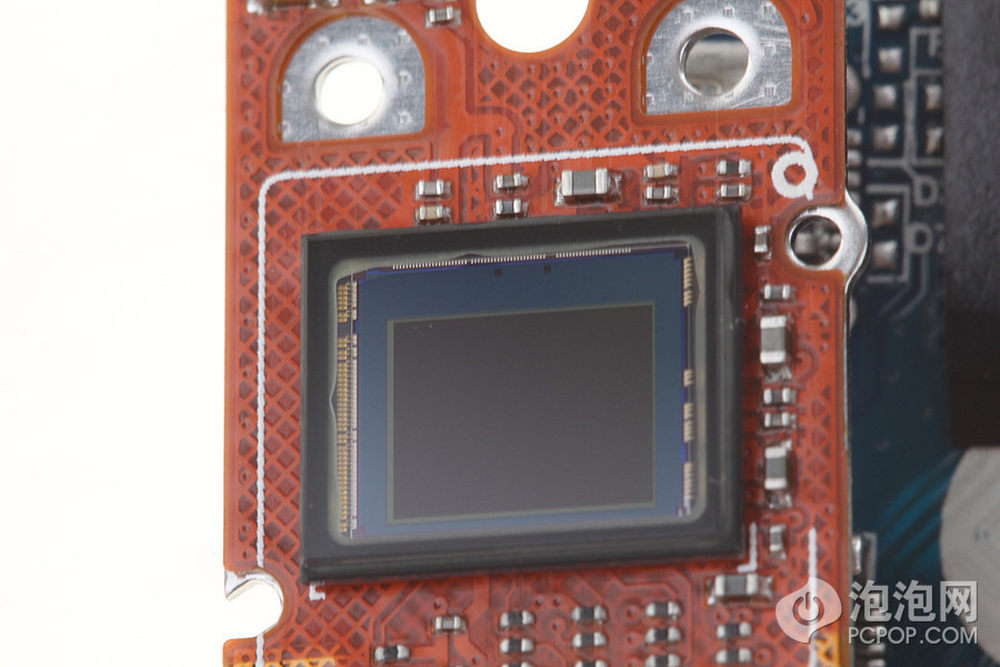

小蚁运动相机传感器特写
11/18

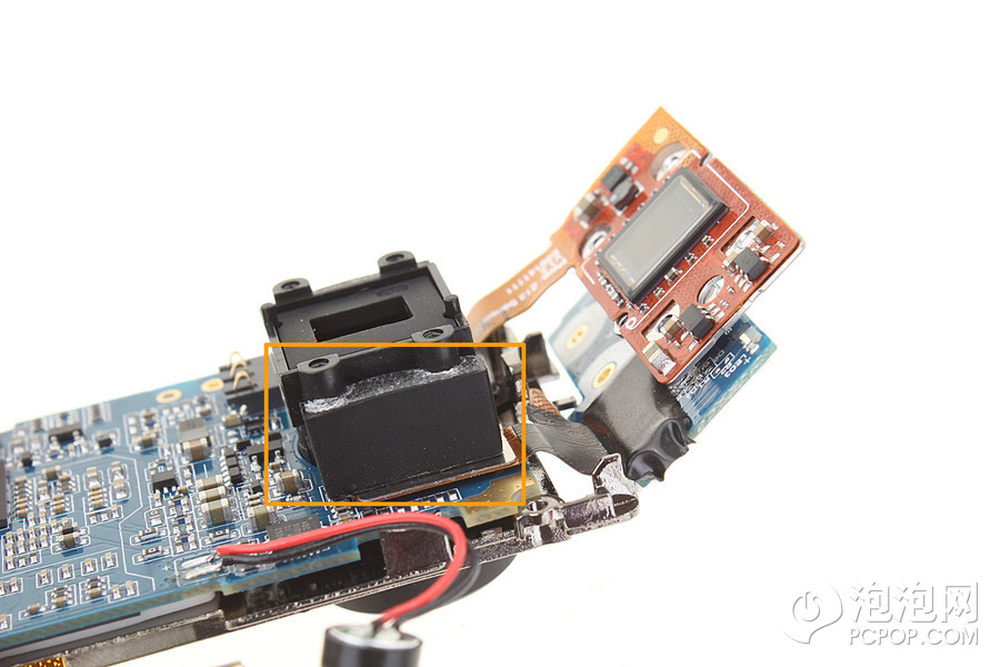

从拆解来看小蚁运动相机的做工很不错，例如这个CMOS的排线，它使用一个软性橡胶材料加固，剧烈运动下可以确保排线不会脱落，这个橡胶支架牢牢卡在镜头模块与排线的金属板之间。
12/18
拆掉那个黑色的橡胶块后就能拨开CMOS和接口PCB的排线了。
13/18

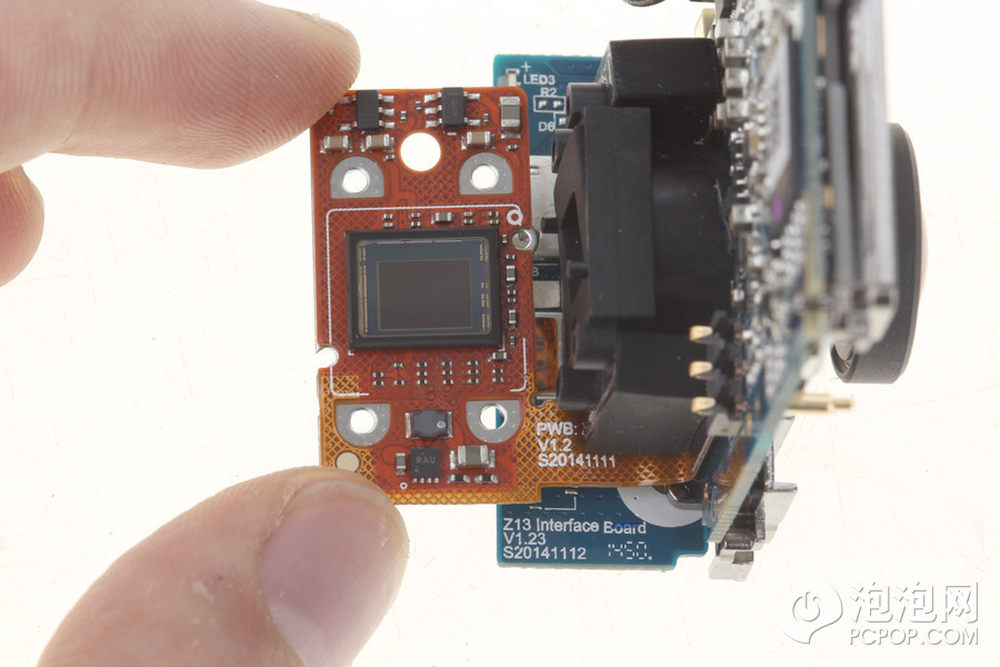

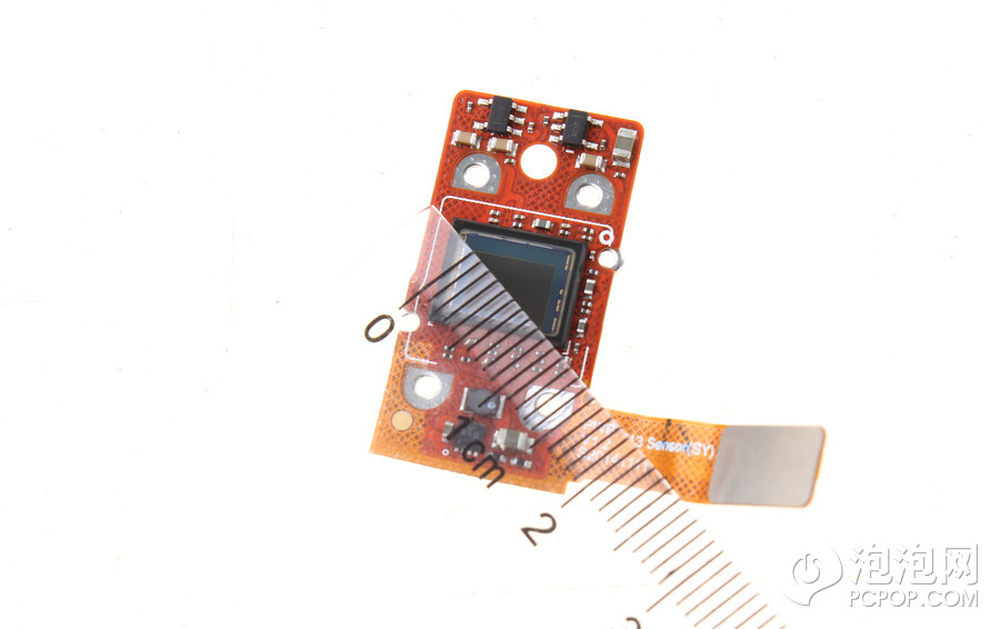

小蚁官网并未公布它所使用的索尼背照式传感器的尺寸，从实际测量来看8mm左右对应的大致是1/2.3英寸（对角线7.81mm），Go Pro HERO3也是使用这个尺寸的传感器，只不过他的是支持4K摄像的Sony IMX117，小蚁的传感器规格不详，但从公布的参数看1600万像素拍照比所有Go Pro高，但视频摄像没有像Go Pro一样支持4K。
14/18

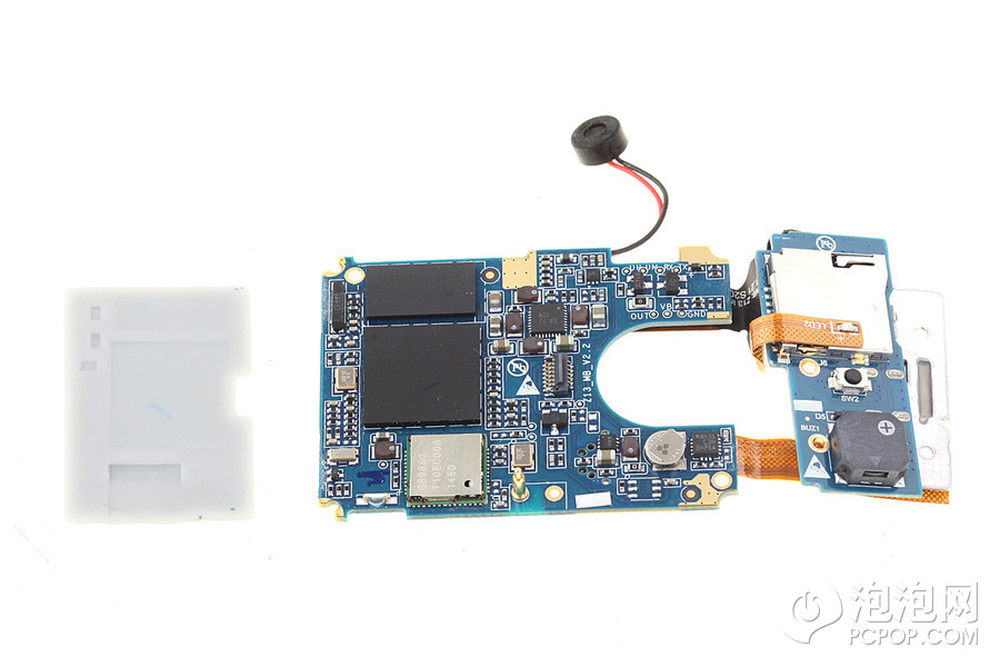

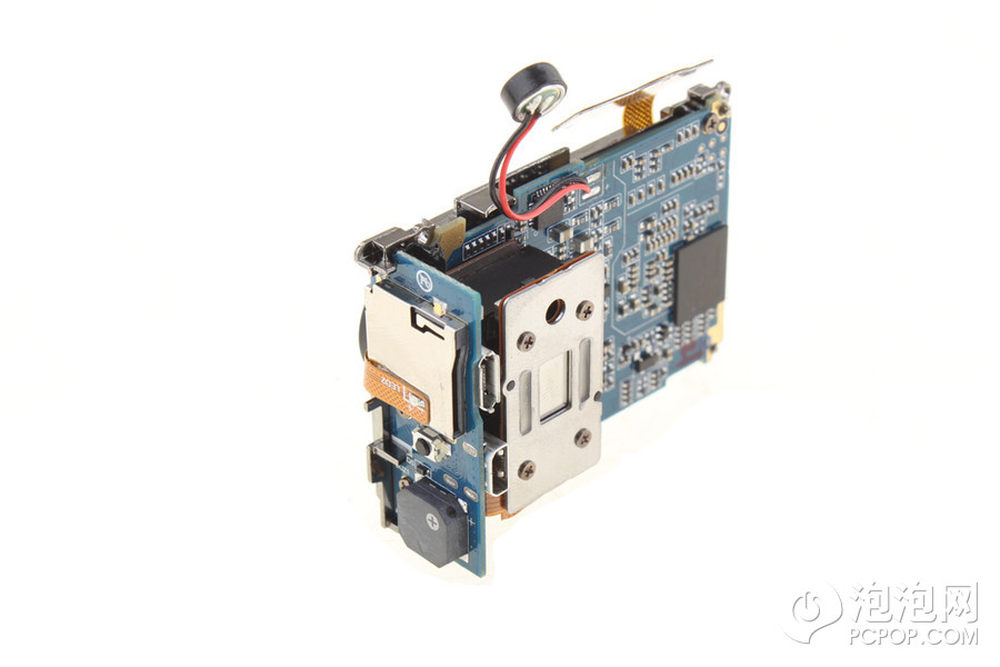

和刚刚的CMOS电路一样，另一个可拆卸的电路板负责着小蚁运动相机的I/O接口，这里有WiFi按键、指示灯、TF卡槽、数据以及HDMI输出接口的PCB，使用排线与主PCB板交互。
15/18
PCB上的导热贴纸很显眼，不用想这下面肯定是核心的运算元件。
16/18

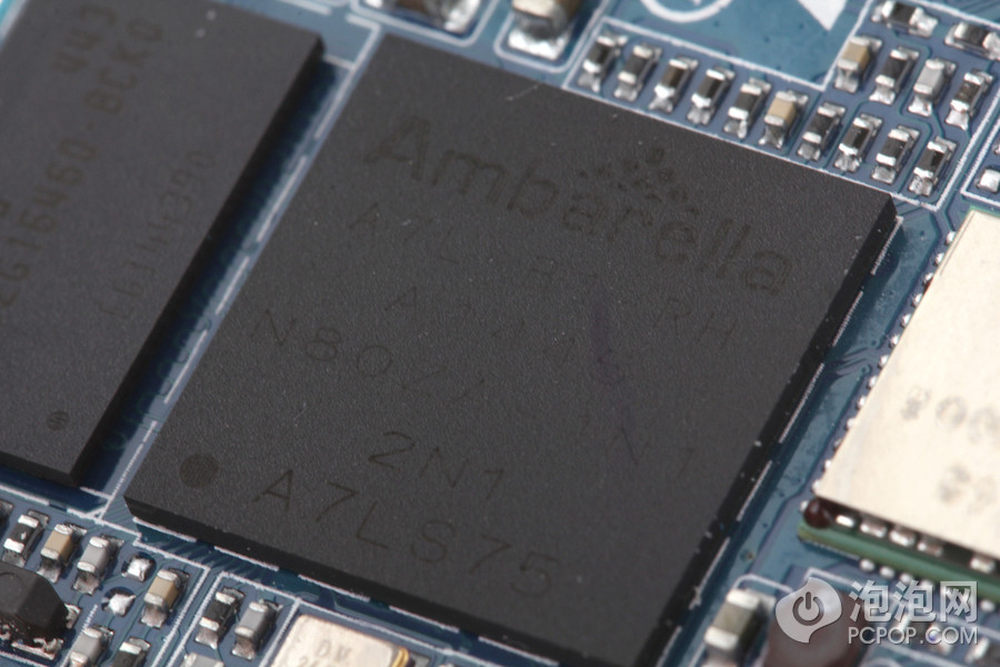

小蚁运动相机的另一个核心元件是安霸A7LS图像处理器，它与1080P版本Go Pro所用的处理器性能可以持平，这颗32nm工艺的SOC能够支持1080p@60fps摄像，也可以使用高压缩率的H.264编码处理视频，强大的编码能力在长时间录像应用中能给你省出一部分存储卡的成本。
17/18

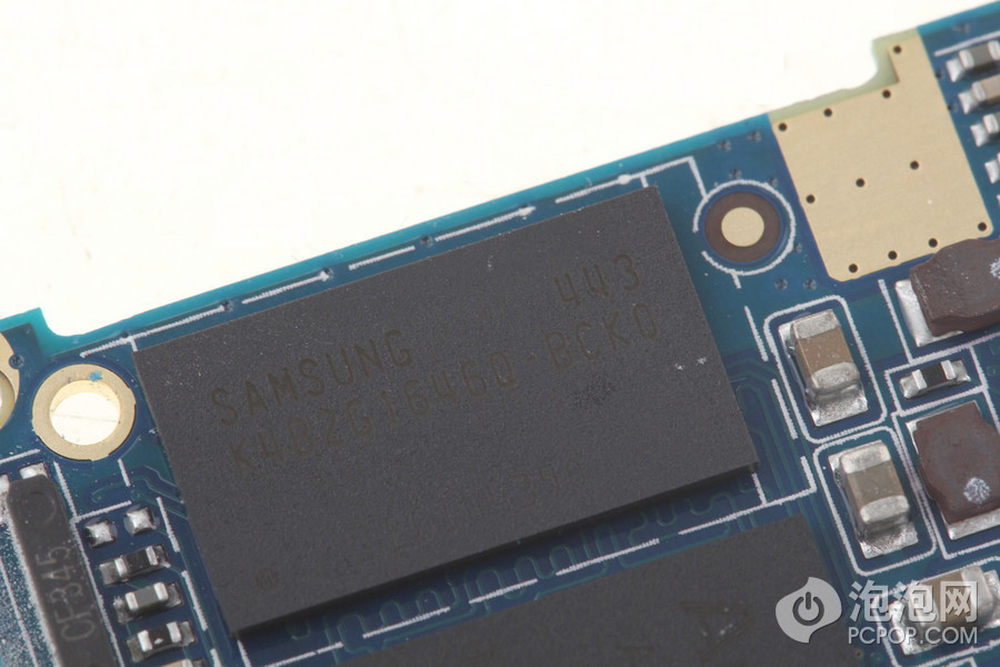

内存芯片小蚁使用的是三星单颗2Gbit（256MB）颗粒。从国外的拆机文章看，Go Pro HERO3使用的是4Gbit(512MB)内存。
18/18

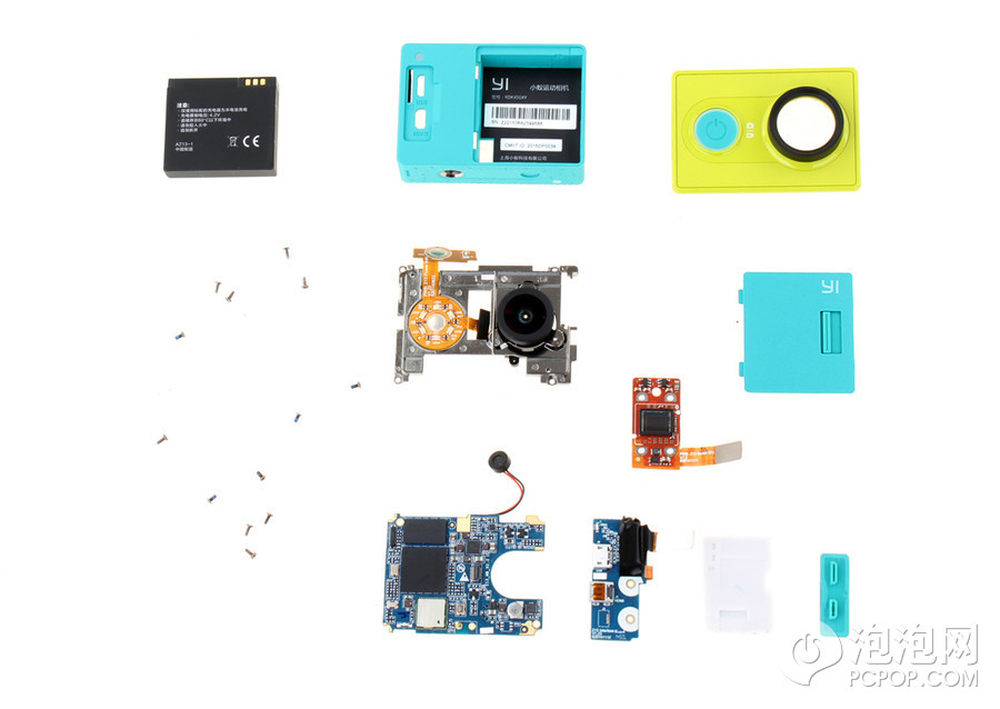

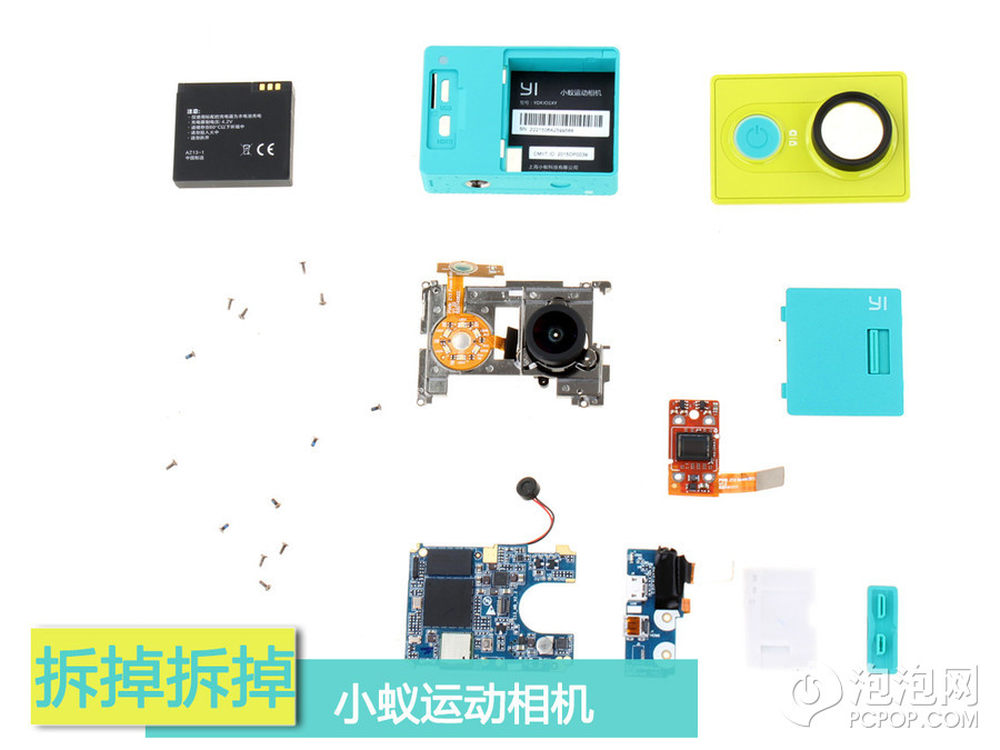

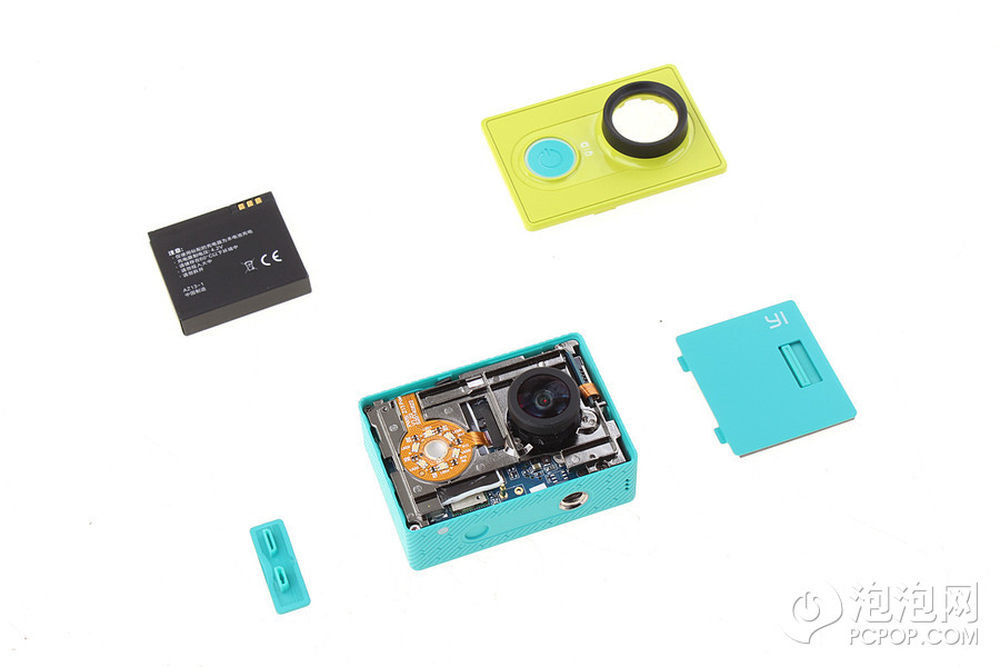

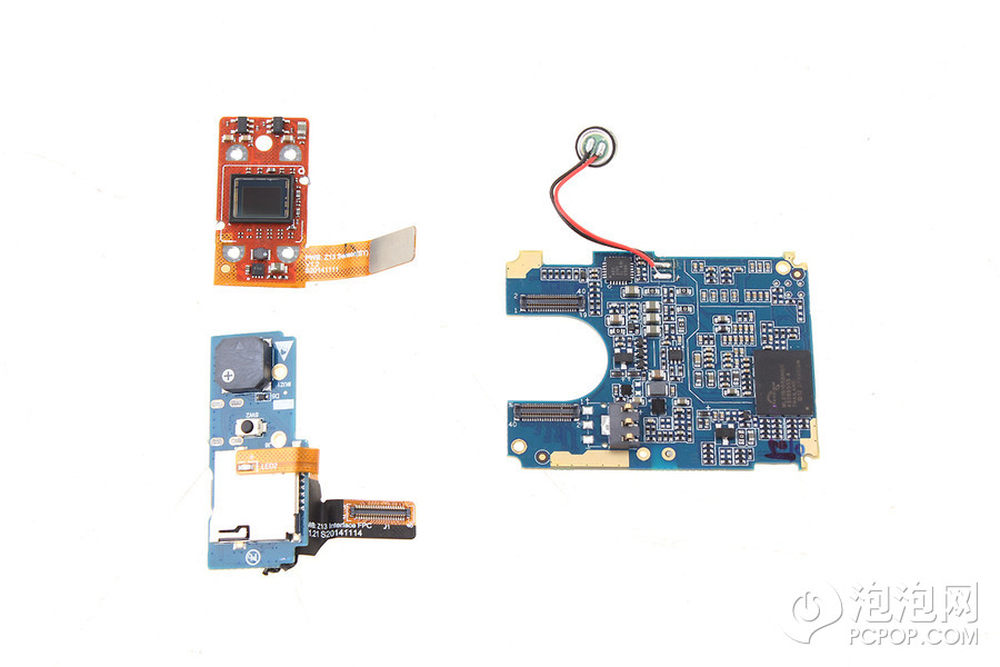

最后是一张拆解的全家福，从体验来看拆解难度不高，但火柴盒大小的空间利用却很精细。
