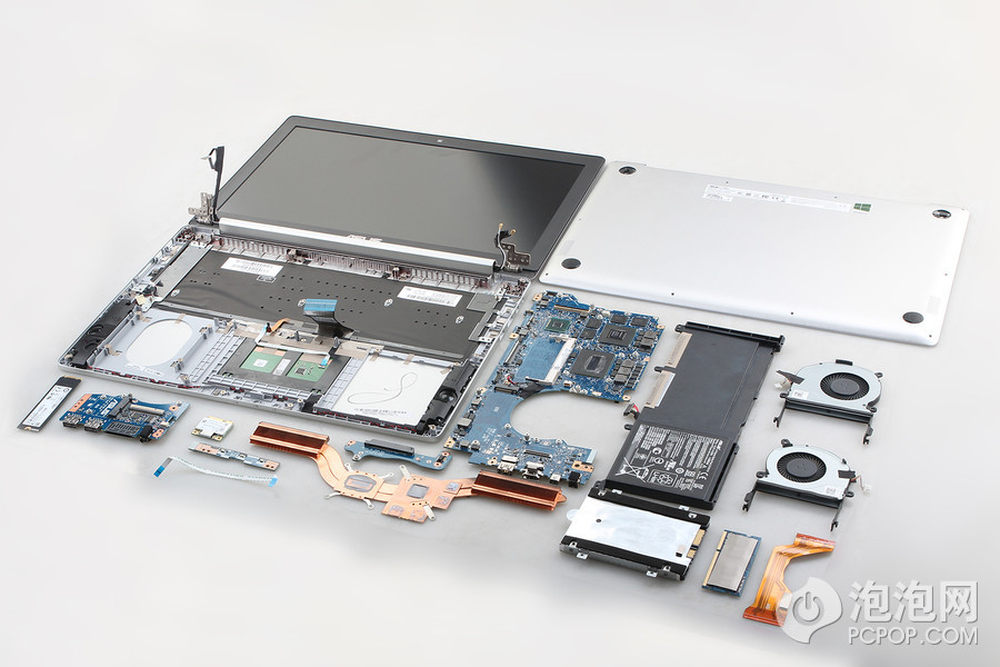

不久前我们对华硕旗下最新的15.6英寸轻薄本进行了一次全面评测，评测中我们曾将它的后盖打开查看内部的升级空间以及散热模块设计，当时就有一种不可思议的感觉，规整的内部设计对于华硕来说没什么特别的，特别的地方在于内部组件的厚度都比类似定位以及售价的产品薄了许多，今天我们将它进行了彻底的拆解，一起来看看它体内的全貌吧。《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：￥392起
3/33

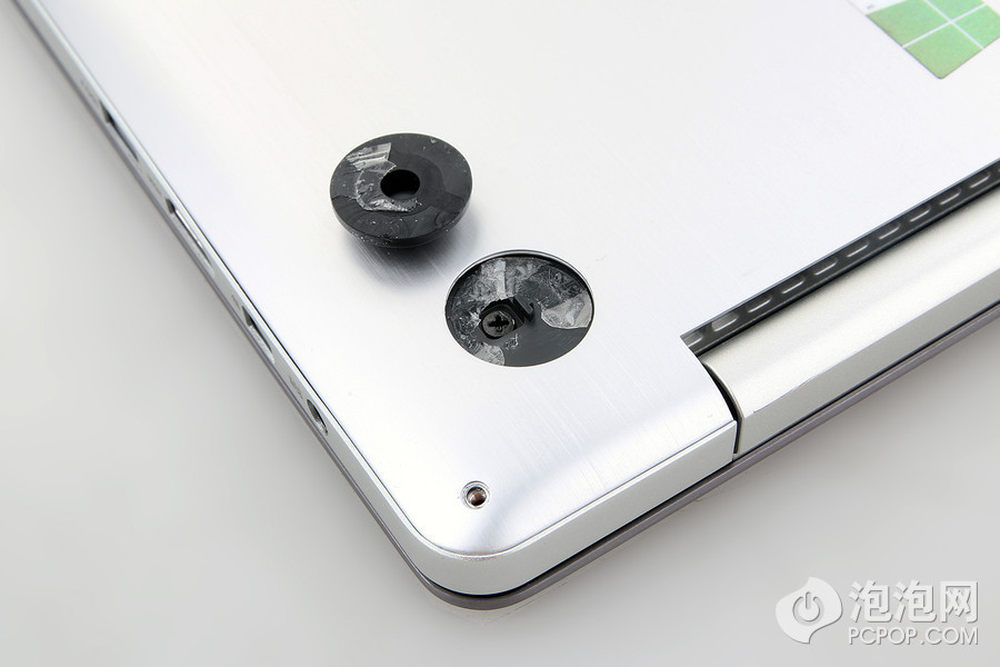

拧下底壳上十个裸露在外的螺丝后还需将靠近转轴的两个塑胶底盖撬开，华硕在这里分别隐藏了两个规格明显大了许多的十字螺丝，这两颗螺丝贯通了主板、转轴以及底壳。《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：
4/33

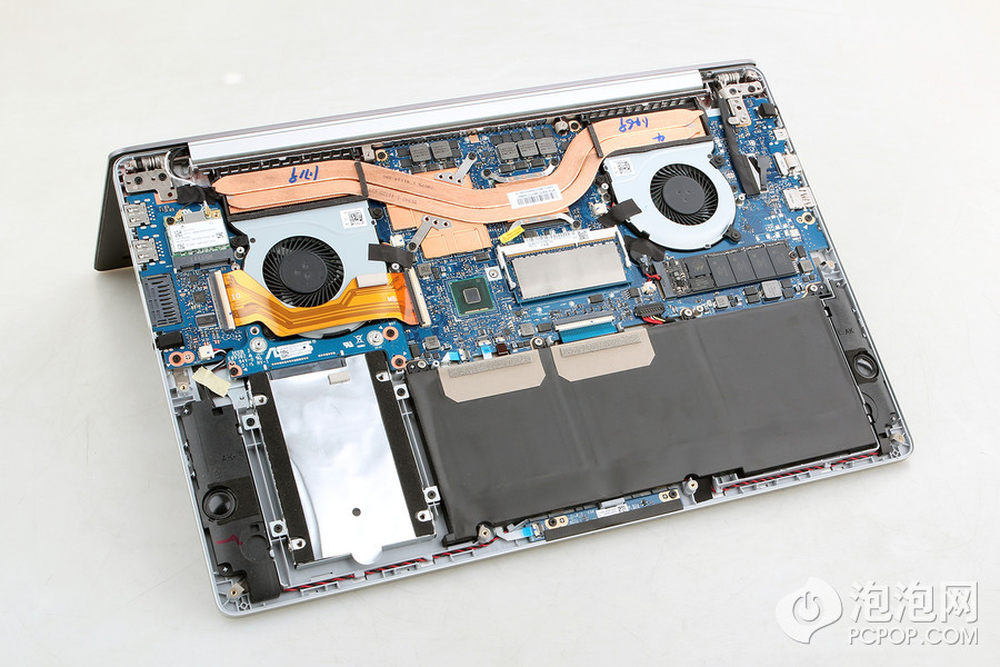

拧开全部螺丝后就可以轻松地打开底壳看到内部全貌了。《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：￥392起
6/33

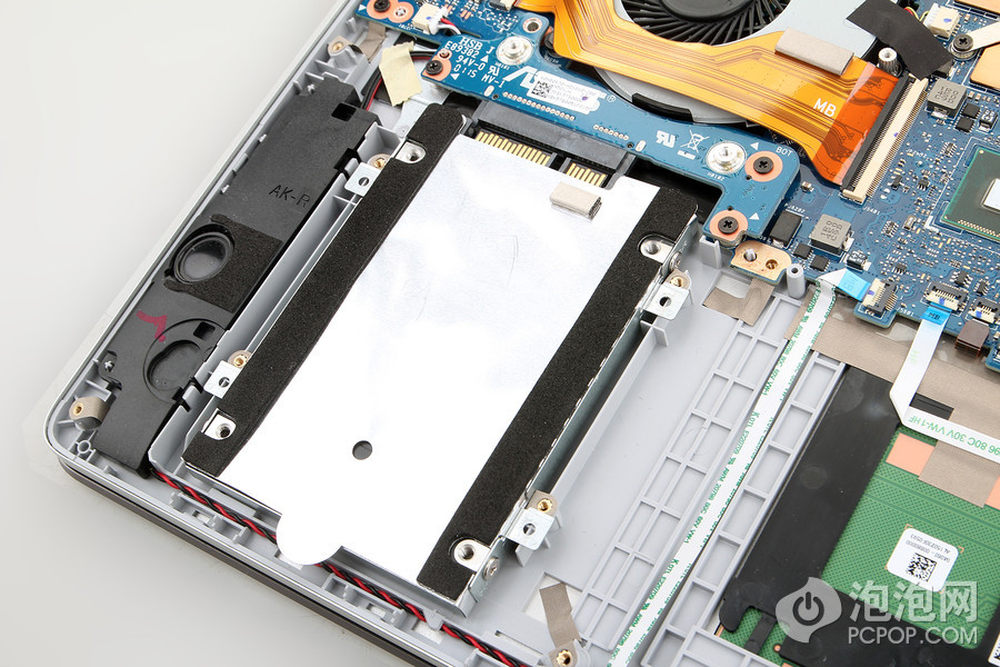

华硕UX501的硬盘一共使用了八颗螺丝固定在硬盘位中，虽然没有太多的缓冲设计，但硬盘放置的非常牢靠。《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工
7/33
拆开硬盘后可以看到这块硬盘的详细信息，这是一块来自日立的5400转机械硬盘。《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：
8/33

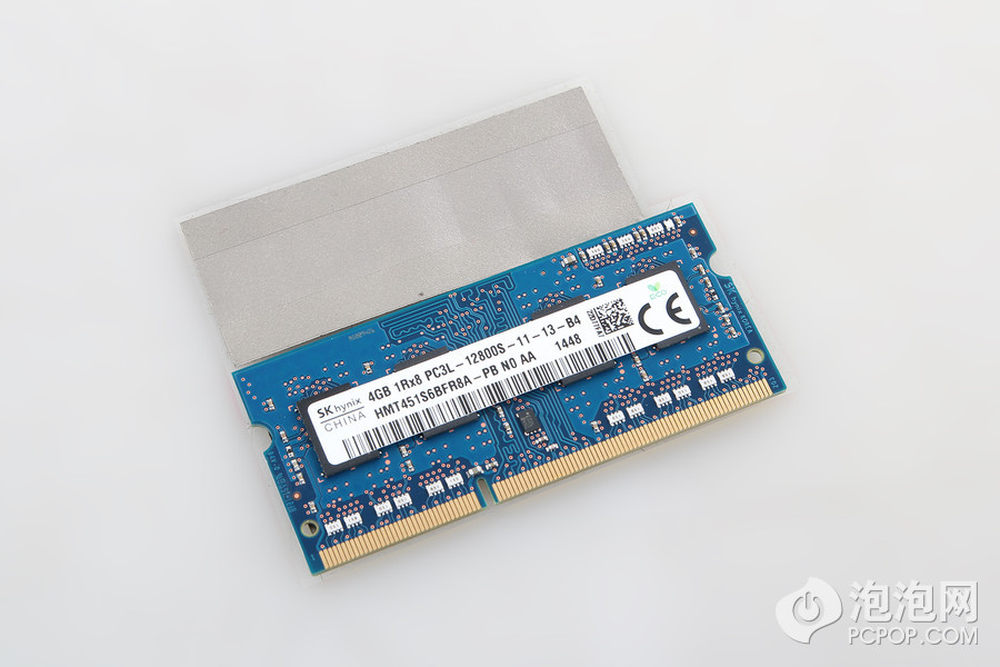

华硕UX501仅有一个内存插槽，我们进行拆解的这款机器供配有8GB内存，看来除了这条来自海力士的4GB内存外还有4GB的板载内存。《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：￥392起<
9/33

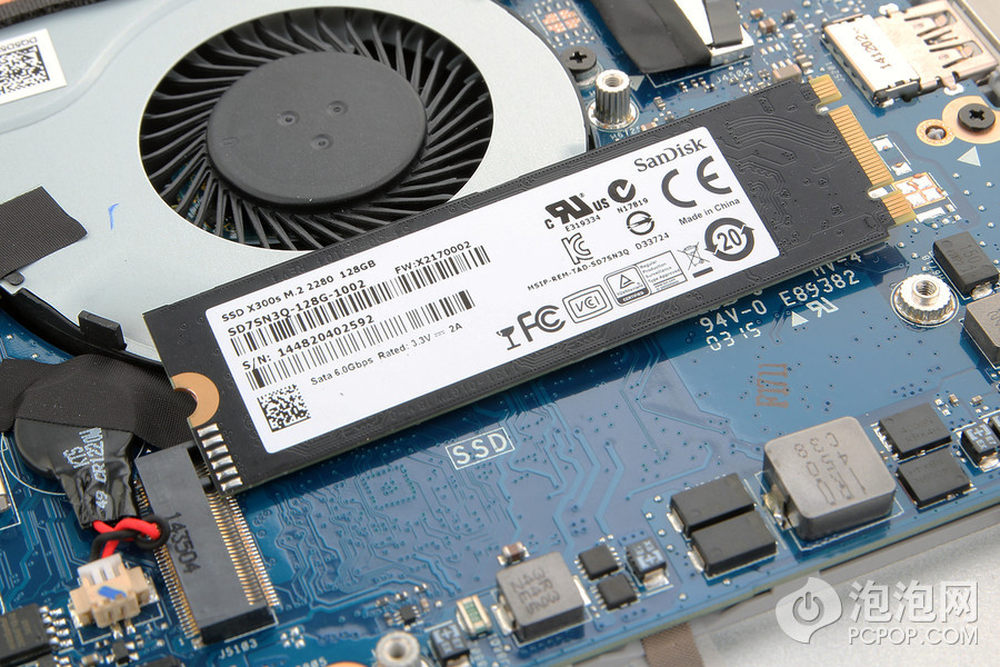

华硕UX501采用机械硬盘+固态硬盘的组合设计，除了上文提到过的日立机械硬盘外，它还配备了一块容量为128GB的M.2接口固态硬盘，供应商是闪迪公司。根据发布会上的信息，华硕UX501最高配版本配备了一块容量为512GB的固态硬盘。《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：
10/33

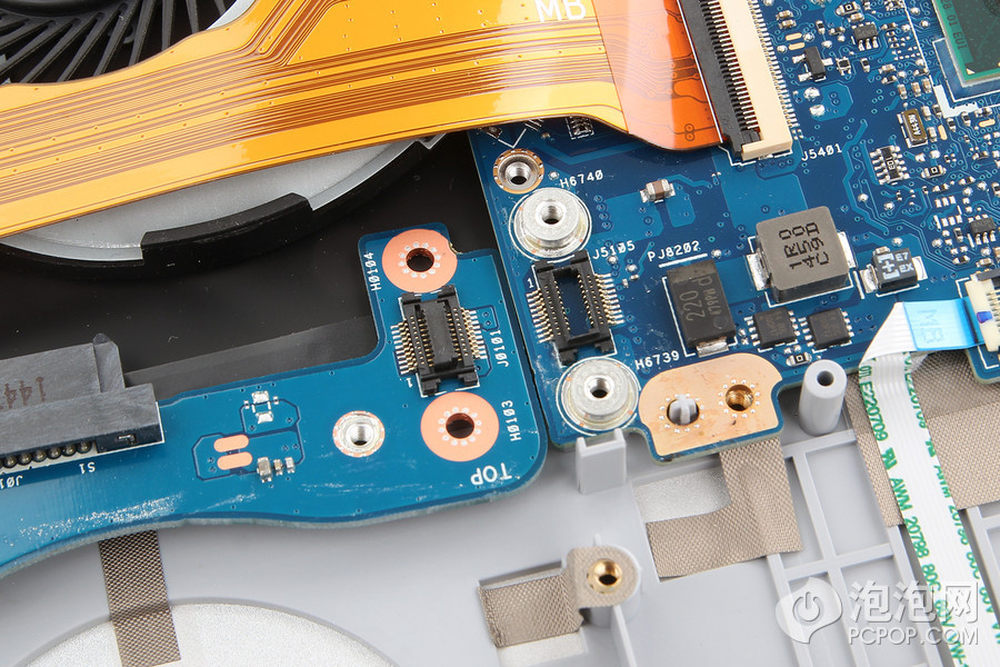

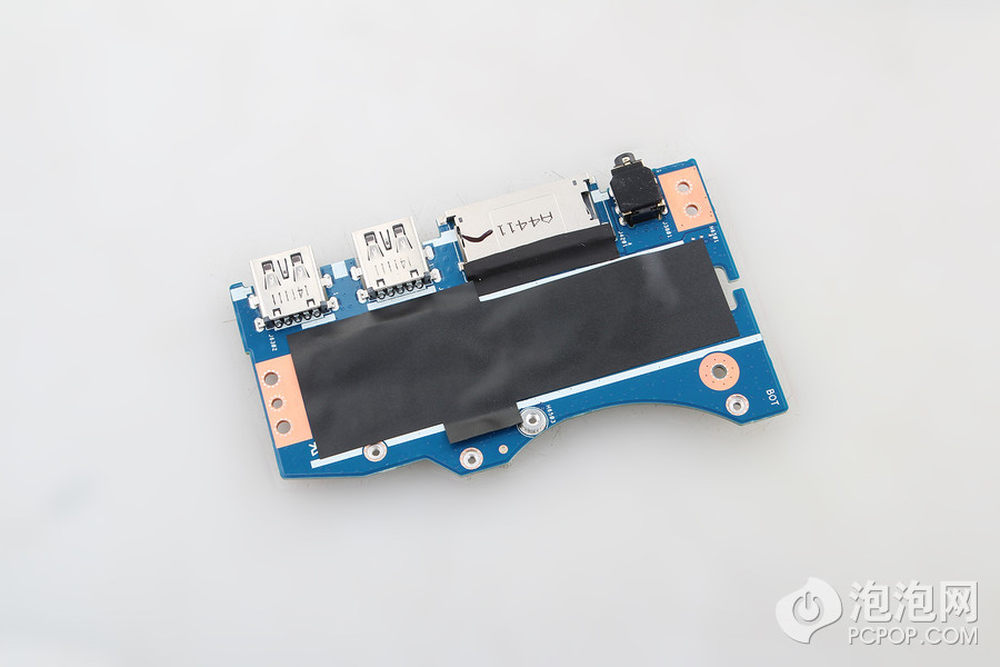

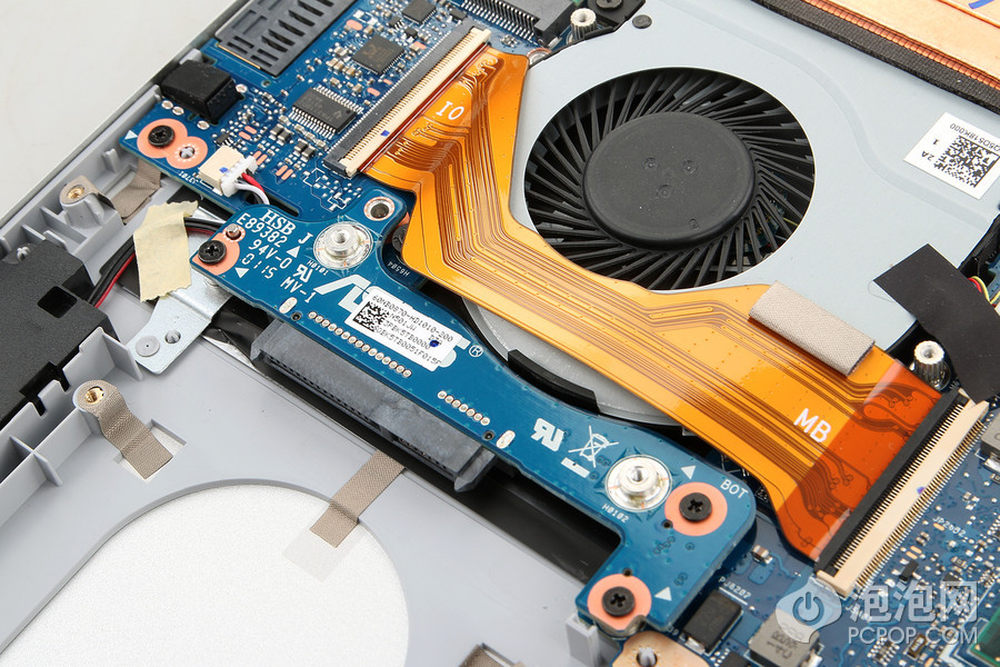

接着将SATA 3板拆除，断开主板与I/O接口小板的连接，像这样将部分接口与主板分开的设计已经很常见了，这样做的最大好处在于接口出了问题后维修以及更换成本更低。《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：
11/33
负责连接硬盘的SATA 3接口通过插入的方式与主板连接。《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit
15/33

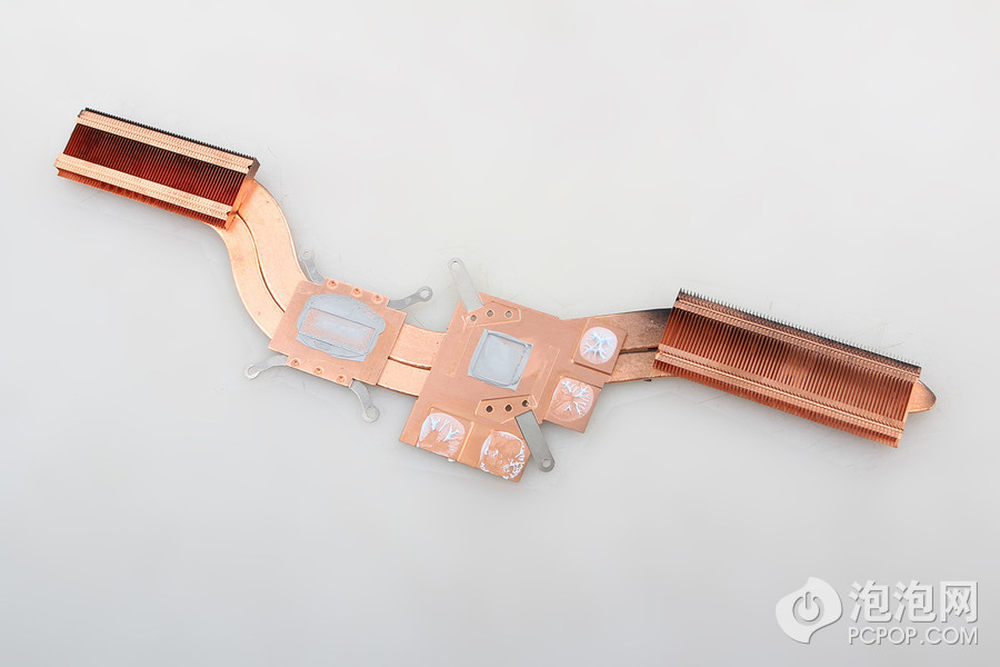

华硕UX501的散热铜管设计很简单，虽然硬件规格很高，但是仅仅采用了两根铜管。《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：
16/33

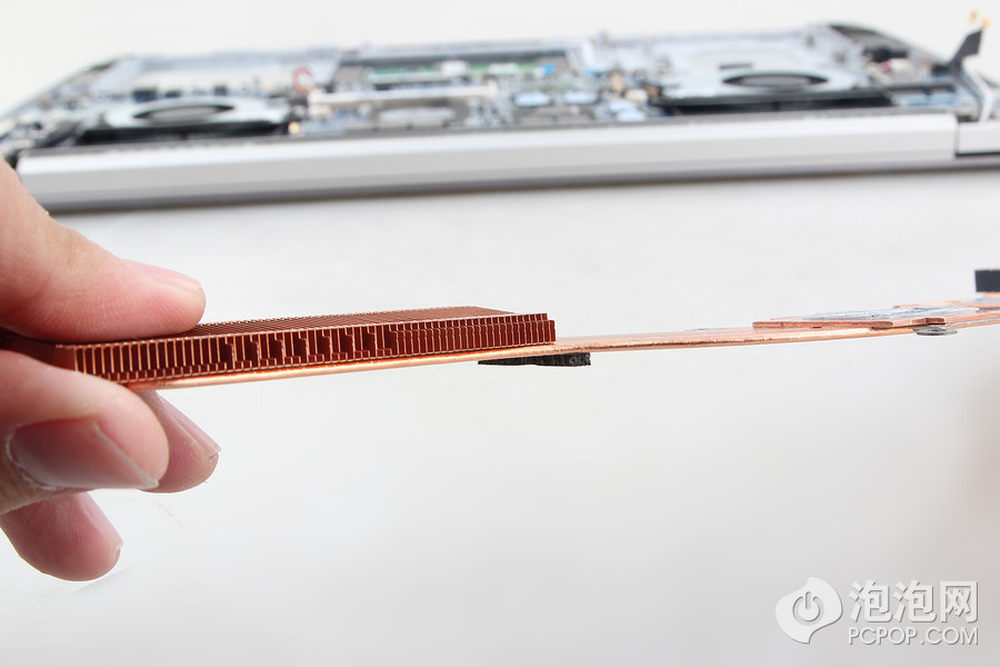

毫不夸张的说，华硕UX501的散热铜管是我们见过最薄的，这个厚度也就与三张A4纸厚度相当。《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）
17/33

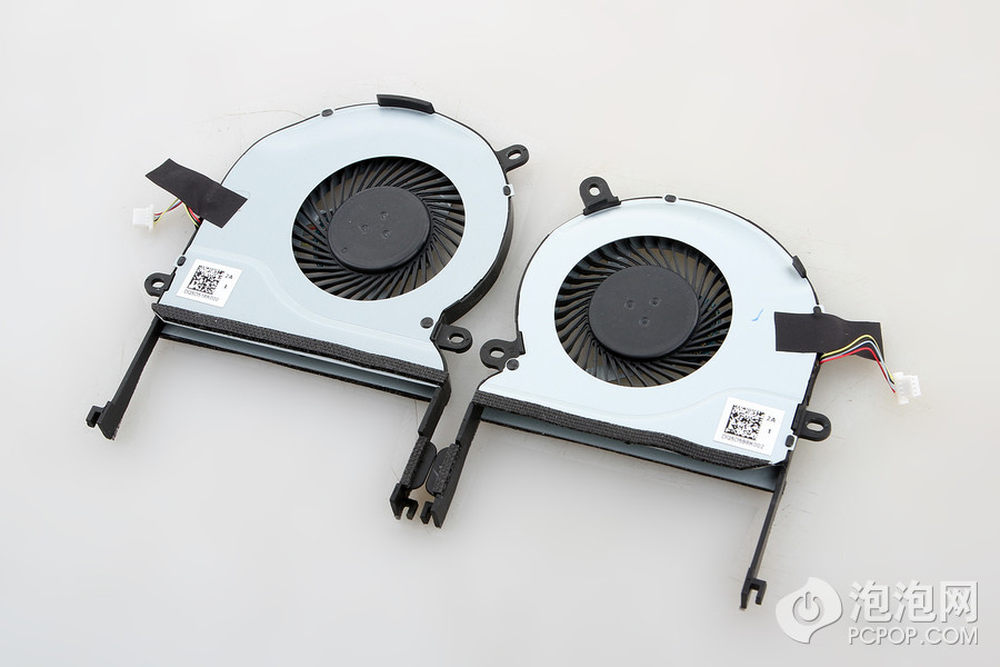

接着将散热风扇拆除，记得断开风扇与主板间的连接。UX501采用了一大一小的双风扇散热设计，其中大风扇在GPU旁边，小风扇在CPU旁边。《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：￥392
18/33

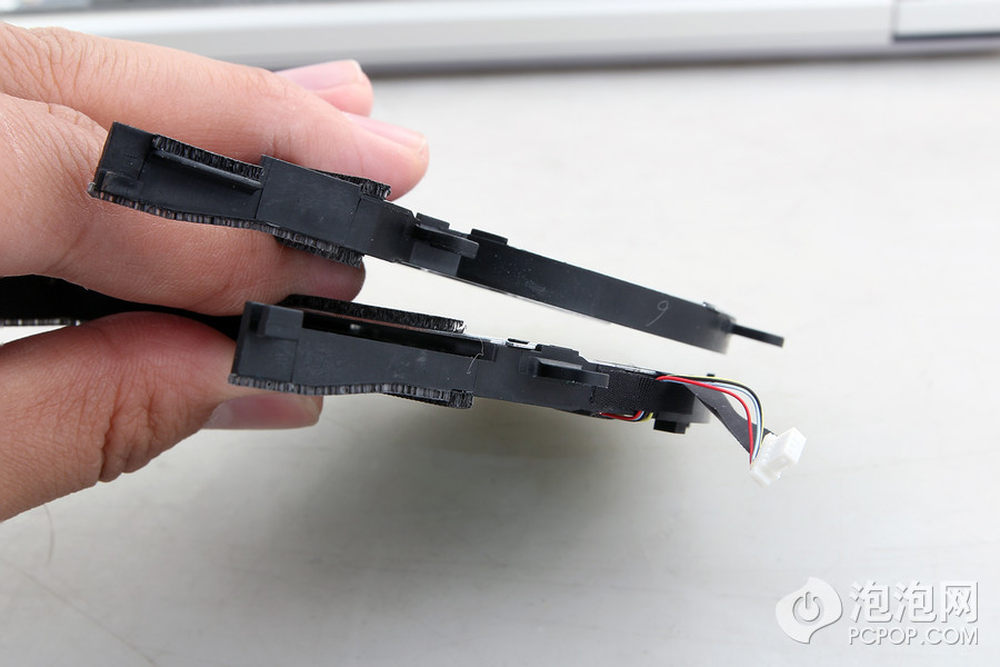

风扇的厚度也同样可观，仅为5毫米左右。《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：
21/33
在小板子的背面华硕很用心地使用黑色胶带进行了屏蔽。《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 i
25/33
华硕在主板的背面也使用了很多黑色胶带将部分电子元件和电路与外界屏蔽。《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：￥392起
27/33

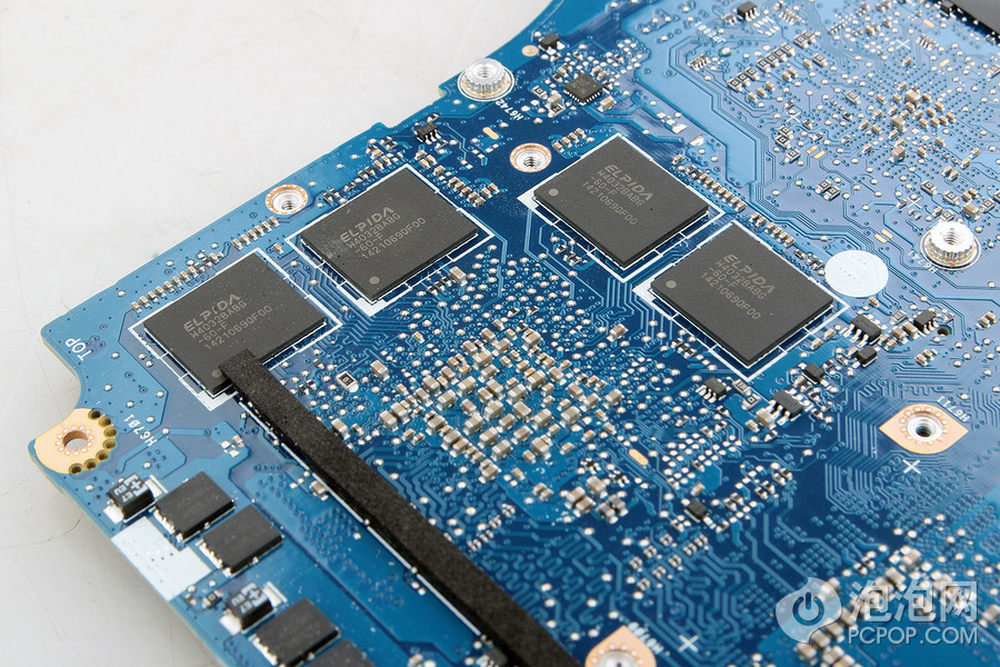

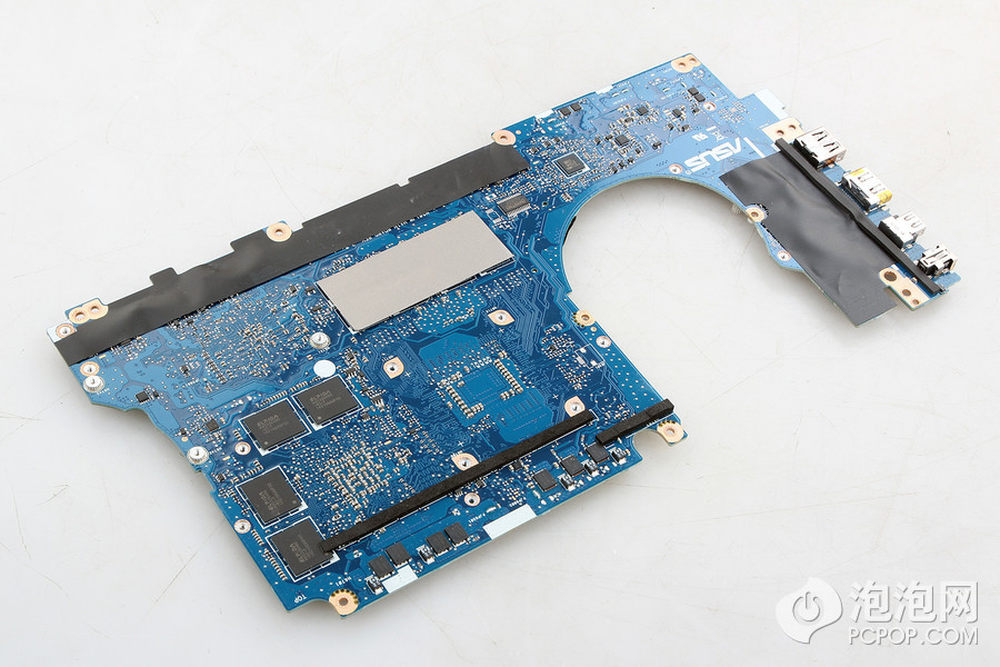

位于主板背面的四颗显存颗粒。华硕UX501配备的GTX 960M共有4GB显存，主板正面也有四颗显存颗粒，所以每颗显存颗粒应该是512MB的容量。《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：
28/33

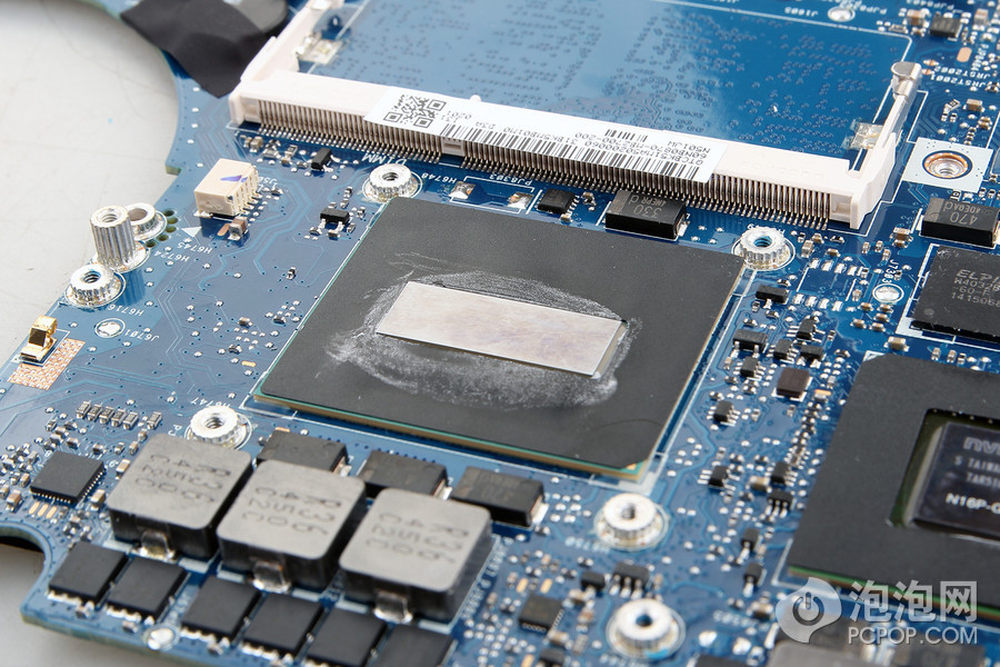

采用PGA封装的Intel Core i7-4720HQ处理器。《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：
30/33

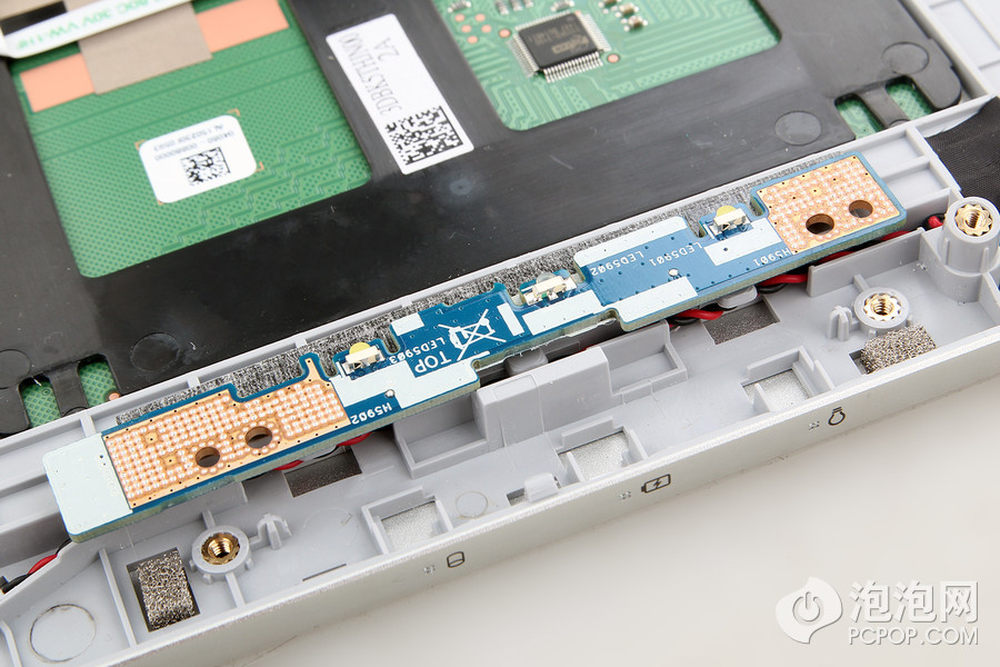

三颗状态指示灯的光源。《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：《谁更值得买？华硕UX501对比苹果RMBP15》
《商务机身游戏芯 华硕ZenBook UX501图赏》
《四核i7加持960M 华硕ZenBook UX501评测》
-------------------------------------------------------------------------------------------------------------- iFixit工具（海淘）：美国亚马逊 参考价格：
33/33
我们的拆解工作到这里就算完成了，UX501的内部设计很难让人相信这是一台15.6英寸笔记本，尤其是超薄的风扇和散热铜管，当然这也得益于Haswell架构的处理器以及Maxwell架构的显卡所带来的超低功耗和完美的发热控制。在我们之前的评测中也可以非常清晰地看到华硕UX501的散热表现近乎完美。超高的配置、优秀的做工以及亲民的价格（7999元起），华硕UX501绝对是当前市场中最值得购买的15.6英寸产品，该机将于近期上市销售，感兴趣的朋友可以准备入手了。
