100%内部空间利用 Apple Watch拆解图赏
1/33
经历了4.10日的预定，10余天后，国内的第一批正式版Apple Watch的用户终于诞生了，最近朋友圈中一定少不了各种我买了个表的炫耀。果粉们不计产品好坏估计早已下单，而理性的那一部分用户还需等待市场反响决定是否购买，如果你对Apple Watch的应用和评价感兴趣，不妨看看我们大一哥的试用视频，而我这边则是为大家奉上拆解，纯粹是满足喜欢看热闹那部分网友的需求。当然，我们可不是把自己自费购买的表拆了，以下内容转载自什么电子产品都能拆的ifixit。
APPLE WATCH购买 苹果官网 2588元起>>点此购买
2/33

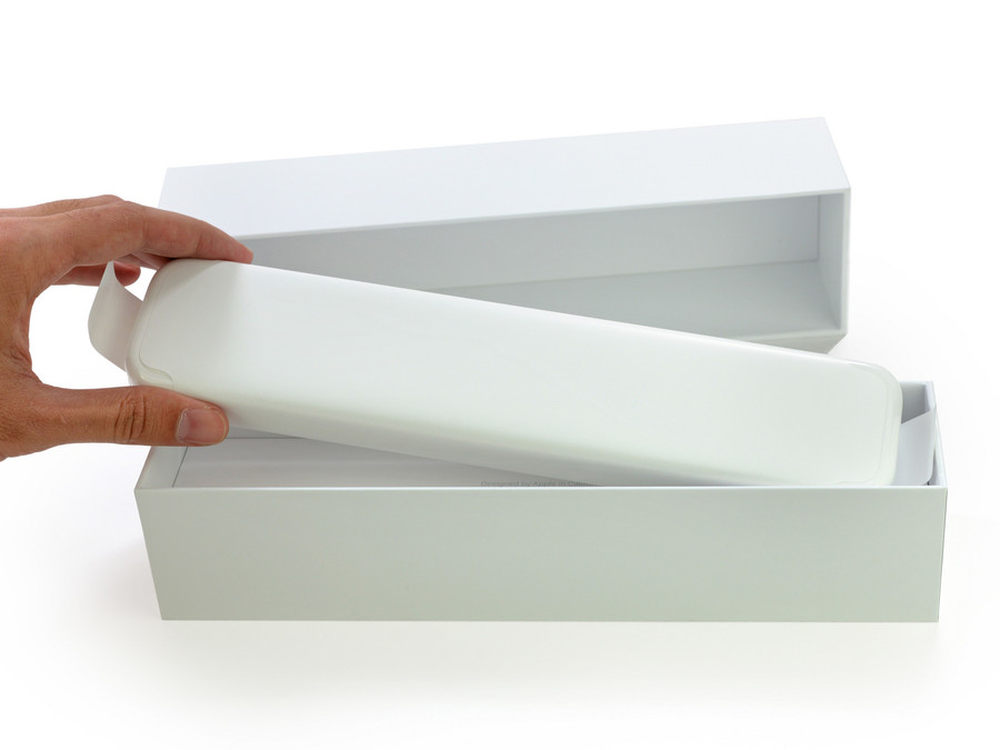

为苹果的包装点个赞，比某些品牌手机的包装都很好多，什么环保瓦楞纸的货色只能是自己使用，苹果表这么华丽丽的风格明显是给你理由作为礼品往来于朋友圈之中。
3/33

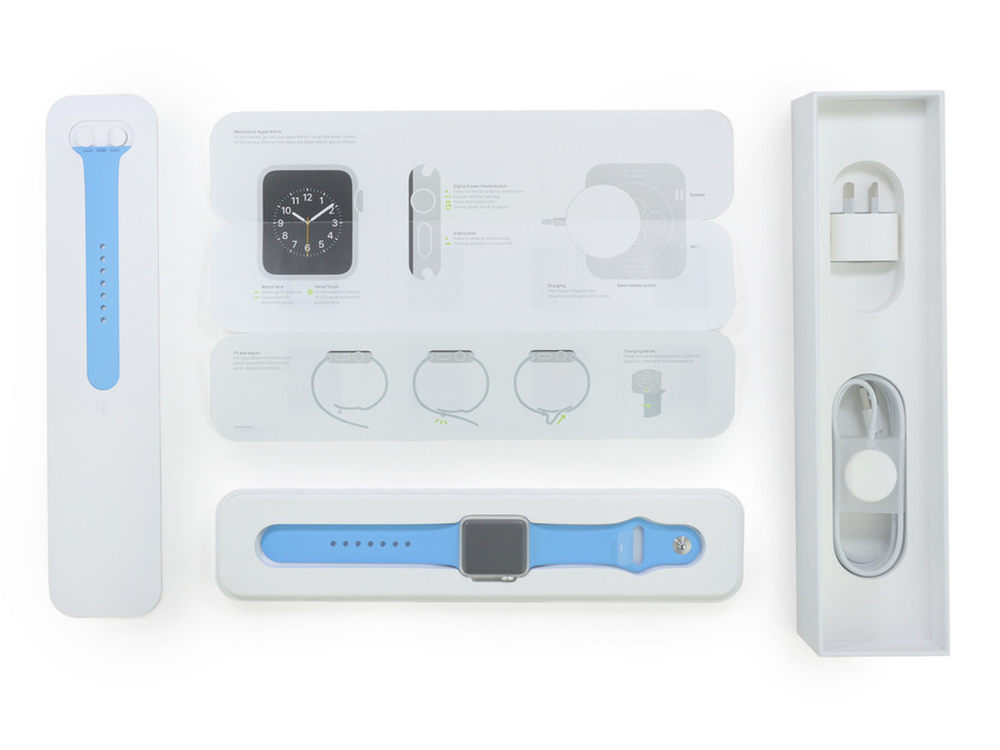

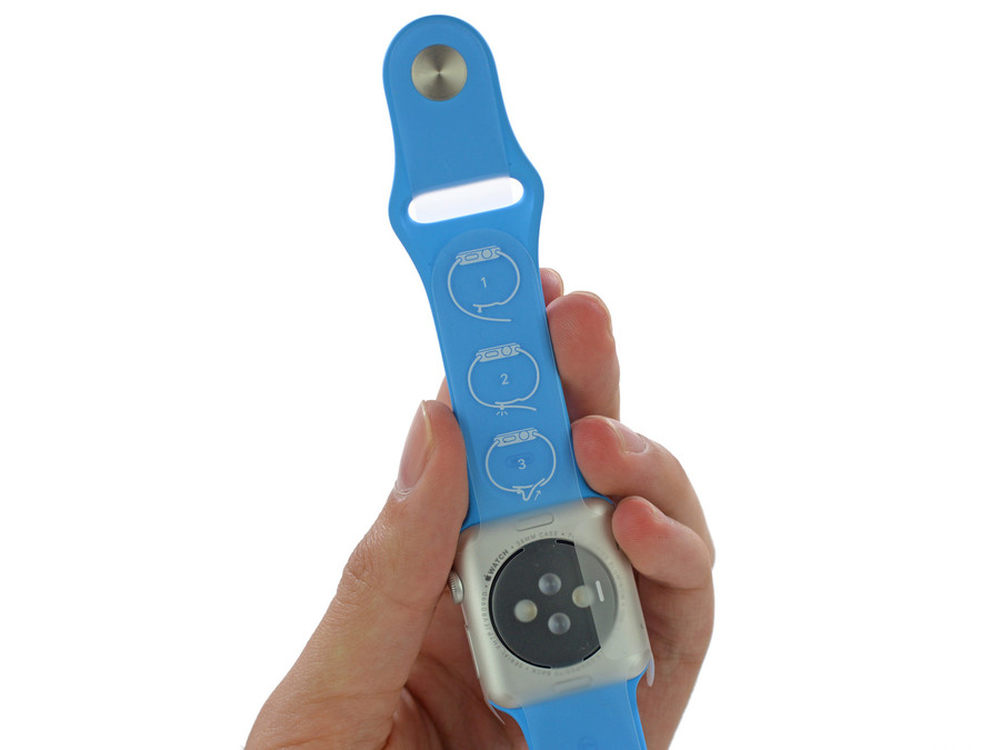

开箱全家福，MacFixit Australia的拆机款Apple Watch是运动版，这个版本有白色、蓝色、绿色、粉色以及黑色五个颜色可以选择，很青春的选择，
4/33
ifixit为苹果表的配色大加赞赏，确实，电子腕表中苹果的Apple Watch SPORT算是外观精致而且功能又多的产品了。如果你把它当做手环或者智能手表的品类来看，2000多元确实不算便宜，可对比卡西欧 斯沃琪的腕表来看，2000多的价格买块手表就完全可以接受了吧。
5/33

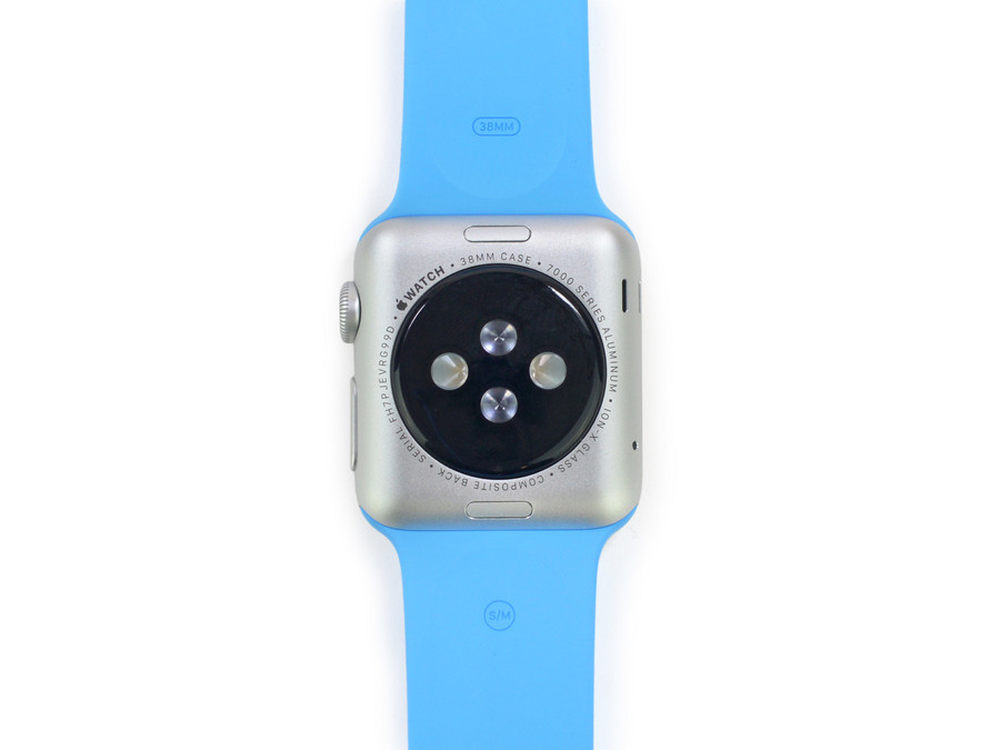

Apple Watch的表背印着很多它的特色配置，SPORT版有7000系列高强度铝合金、Ion-X玻璃等等。此外最重要的信息还有Apple Watch尺寸规格，图中显示被ifixit拆解的是38mm版本。
6/33

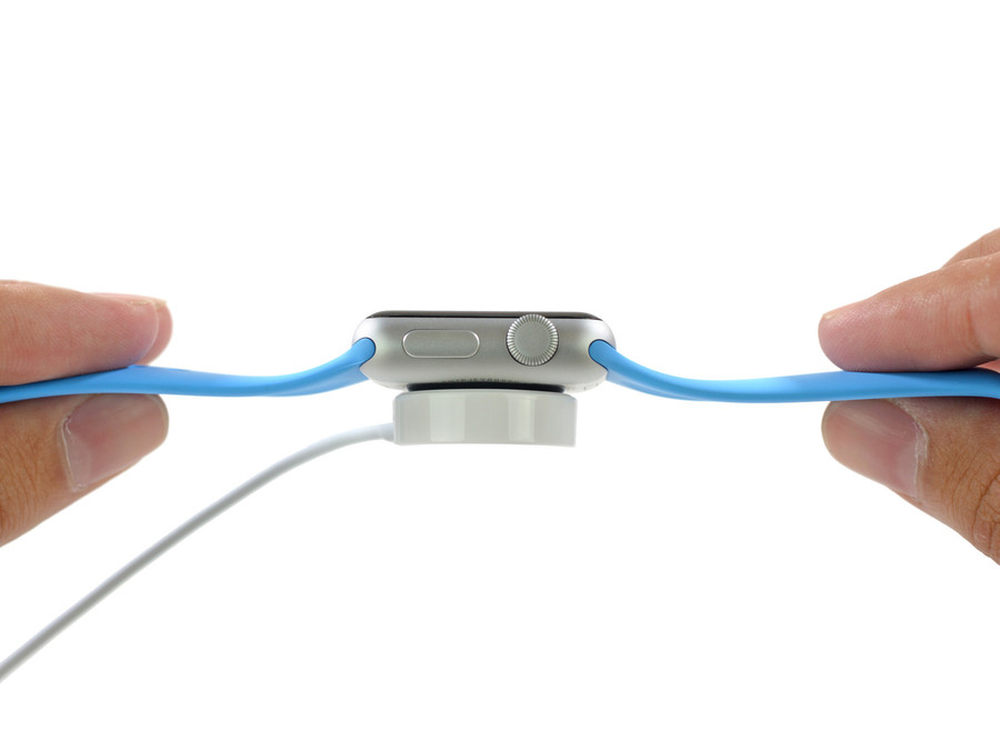

Apple Watch能够在没有任何触点也不不用精准对位的情况下完成充电，这依靠它的MagSafe和感应式充电技术，当充电接头接近Apple Watch表背的时候，充电接头能够自动吸附到位并开始充电，即便黑着灯一样可以快捷操作。
7/33
健康是Apple Watch的一大重点功能，这些依靠表背的传感器实现，它凭借红外线、可见光LED以及感光器测量手腕的血液流量从而监测心率，跑步爱好者肯定会对这个功能爱不释手。
8/33

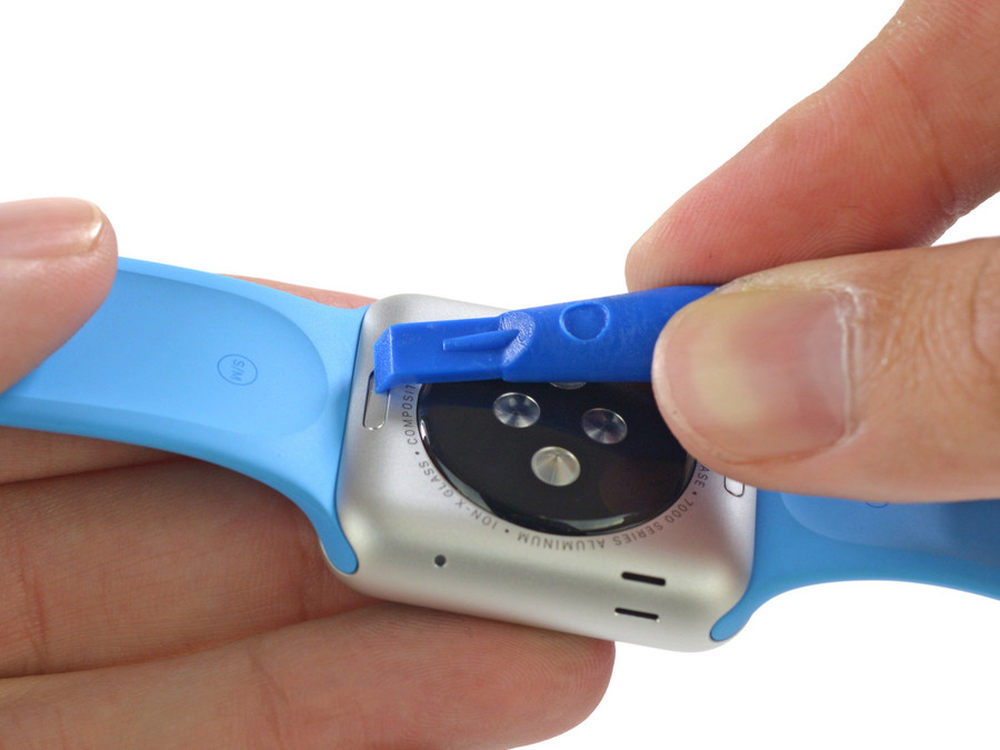

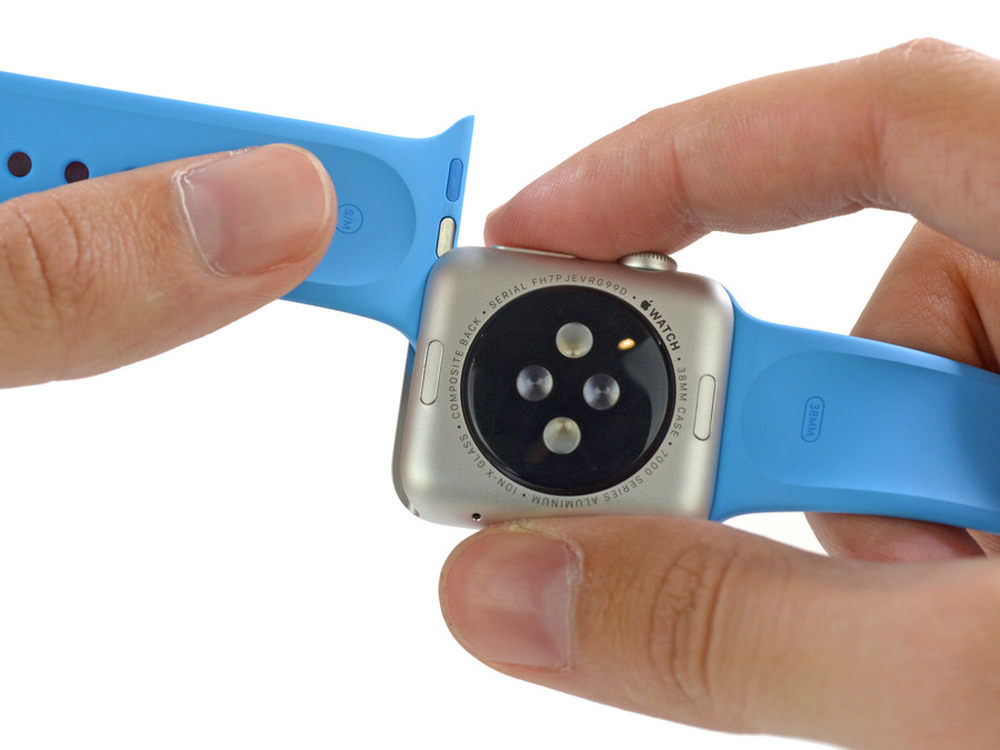

好了，咱们不做产品介绍了，进入肢解过程吧。首先是最省事的一个步骤，把表带拆下，按压表背的卡扣即可。
9/33
向一侧滑动取下表带
10/33
ifixit原文中，取下表带后给Assembled in China一个特写，文字后还加了一个叹号，估计是在感叹“你妹的苹果卖这么贵还不把代工厂落在美国增加GDP和就业”。
11/33

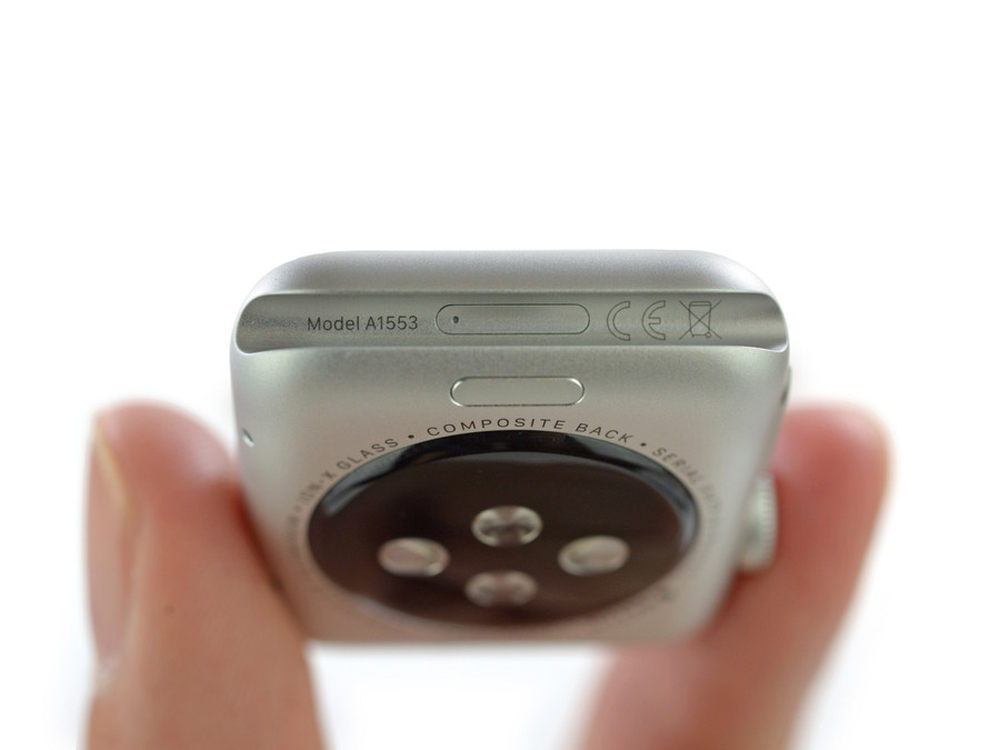

根据ifixit介绍，Apple Watch SPORT有两个型号， A1553是38mm版本，A1554则是42mm。
12/33
小编英文不好，我看到的大概意思就是说Apple Watch屏幕部分并没有使用螺丝固定，估计又是双面胶吧，拆解过iPad的IT苦工表示苹果的双面胶真心NB。
13/33

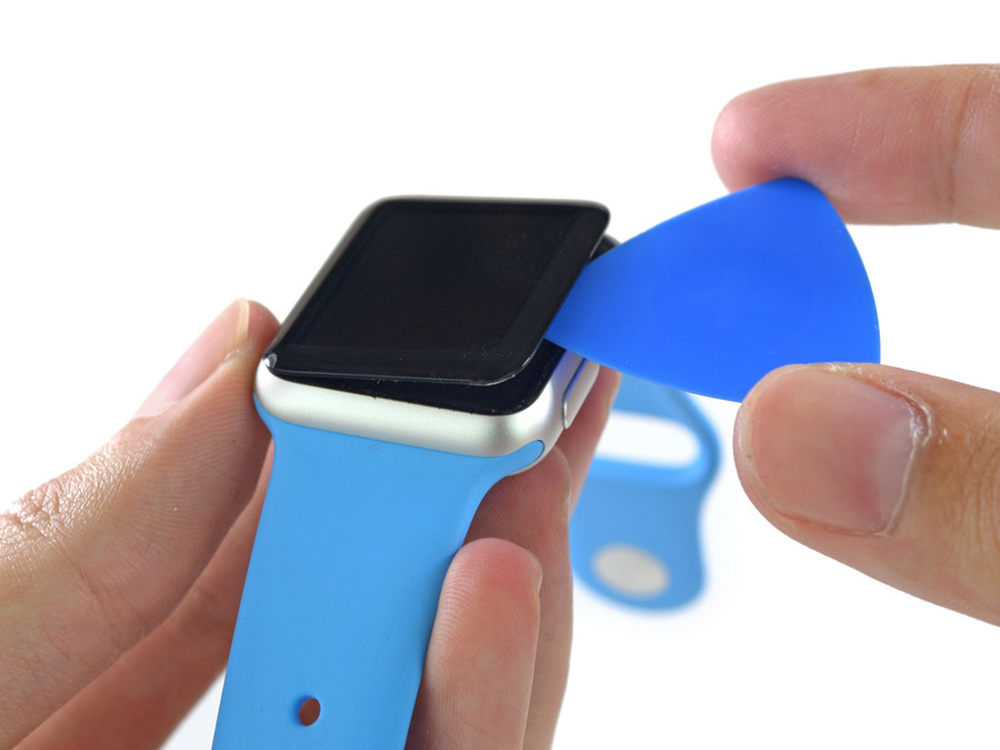

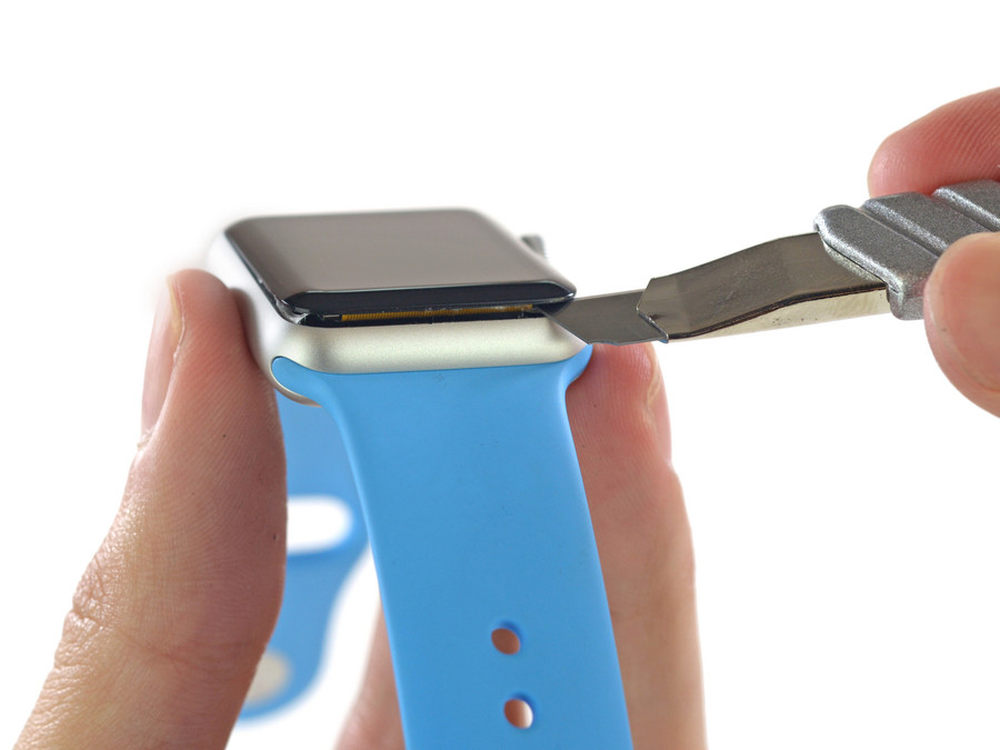

接下来就是塑料拨片，Apple Watch拆解的第一步基本告成。
14/33
想要拆下屏幕模块还真得小心一些，ifixit表示期待更加容易拆卸的排线设计。
15/33

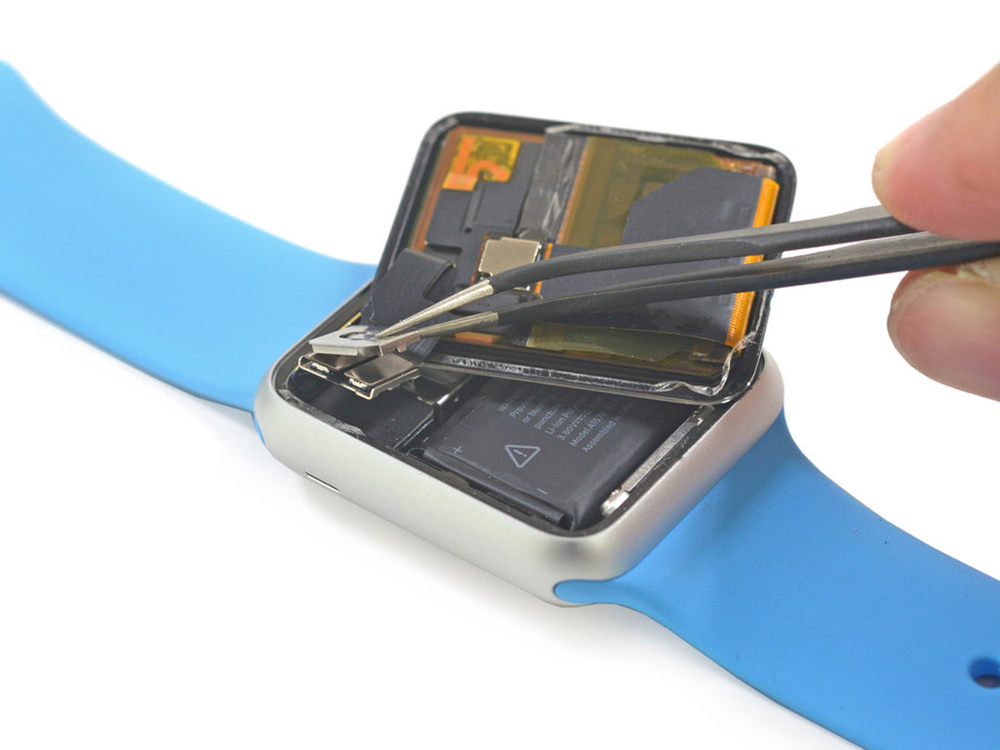

据说显示模块的排线并不好拆，想想也是，这么小巧的空间下肯定密布各种元件，为了运动时排线也能紧紧咬合，它的固定效果一定要牢靠才行。
16/33
ifixit猜测，Apple Watch SPORT的柔性AMOLED面板有可能是LG供应，触控感应则是ARM Cortex M3-based架构的AD7166处理器，APPLE大为宣传的根据按压力度识别不同指令的功能与他有关。
图中拆解的部分是环境光线传感器 ，它隐藏在屏幕排线下方。
17/33

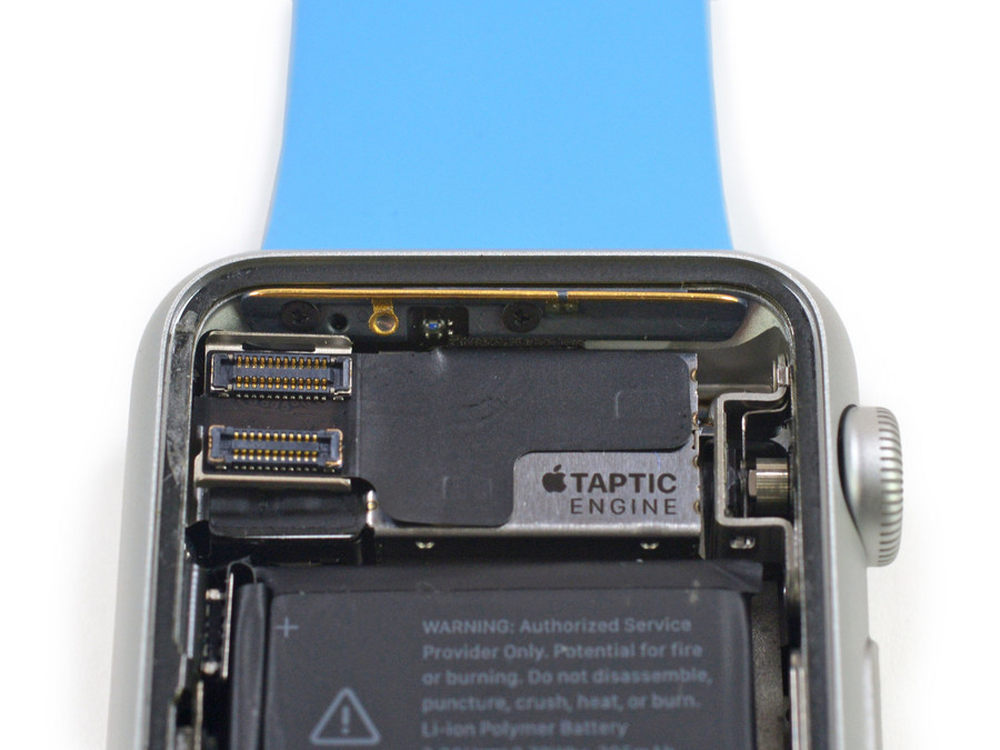

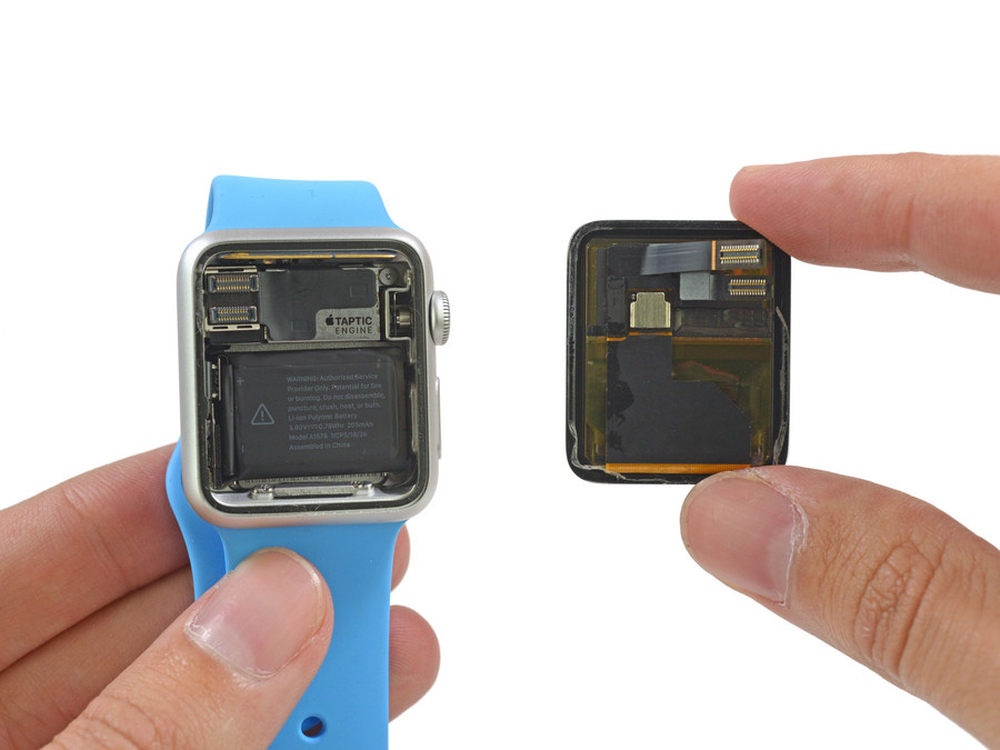

分离显示模块与硬件的核心部分之后，我们可能够看到Apple Watch的两个创新技术，数码表冠以及Taptic Engine。
18/33
注意Apple Watch表背边框处的金色材质组件，ifixit认为这里是它的天线，全金属的机身以及有限的空间一定没少难为苹果的工程师。
Taptic Engine线性致动器不同于电机驱动的机械振动，他们是水平方向往复运动提供震感提示的。这么模块所占用的面积并不算小，但相信它也是苹果权衡了诸多方案才采纳的设计，没有振动提示苹果表的消息推送等所有功能都将失去魅力，所以这么大的空间必须为它预留。
19/33

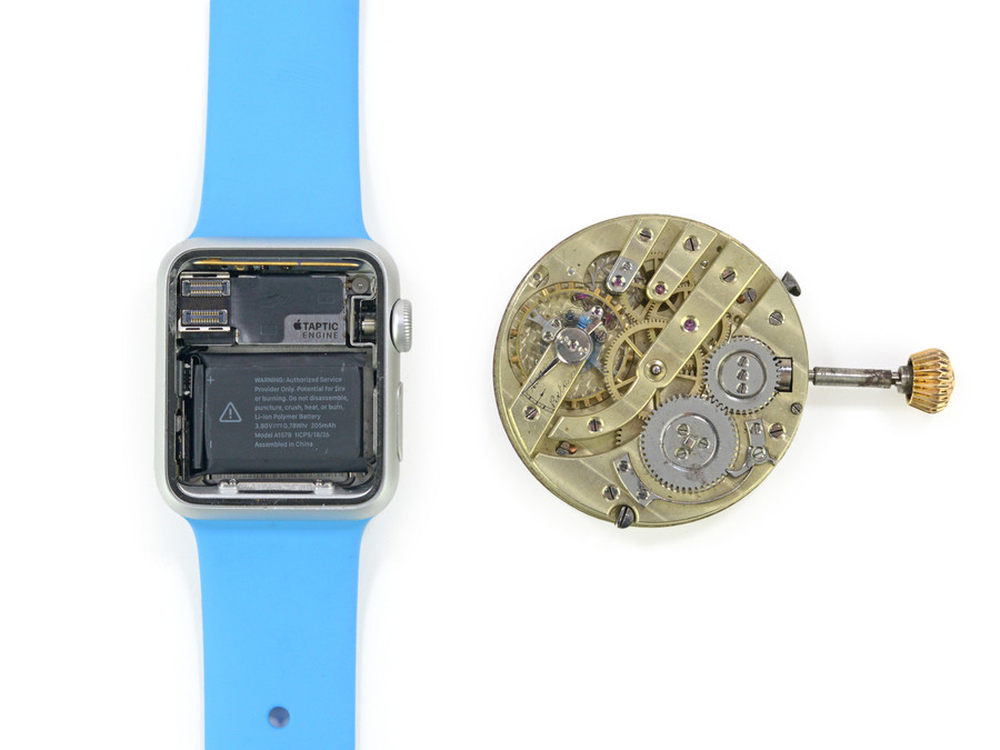

电子时代的Apple Watch少了几分机械美，它的艺术在于如何将电路板上高度集成的元件与电路做到最完美空间优化，在这基础上能够把内部结构“装饰”到如此简介也能够体现产品研发者对机制工艺的追求。
20/33

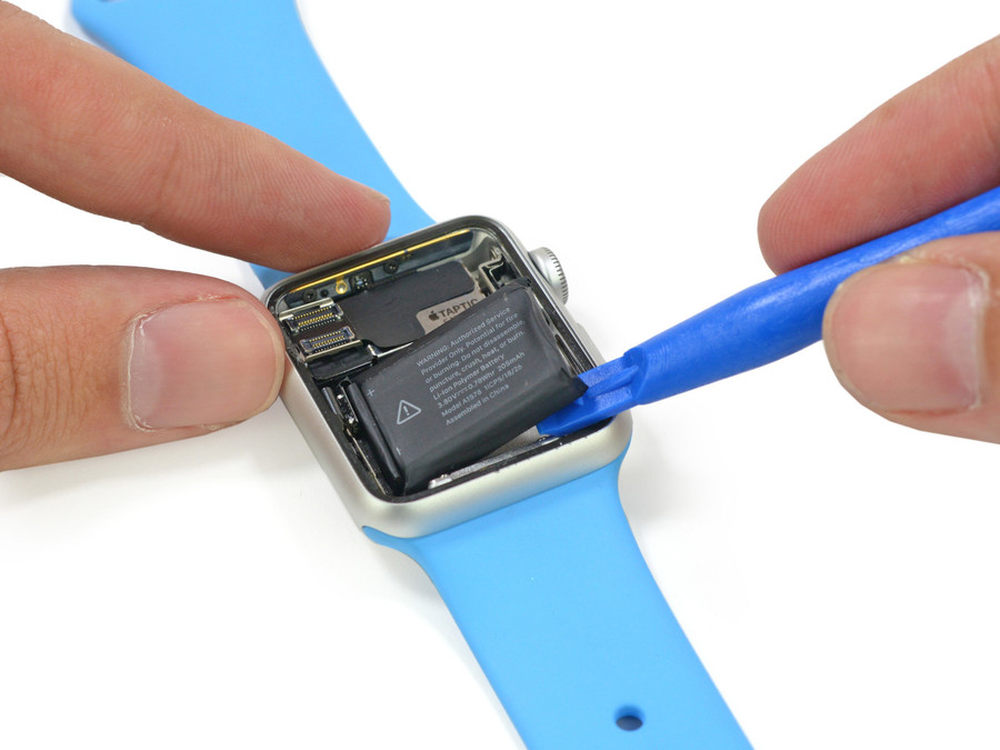

接下来要拆下电池，38mm版的Apple Watch电池容量为205mAh，18小时已经可以满足一天时间的轻度使用了。
21/33

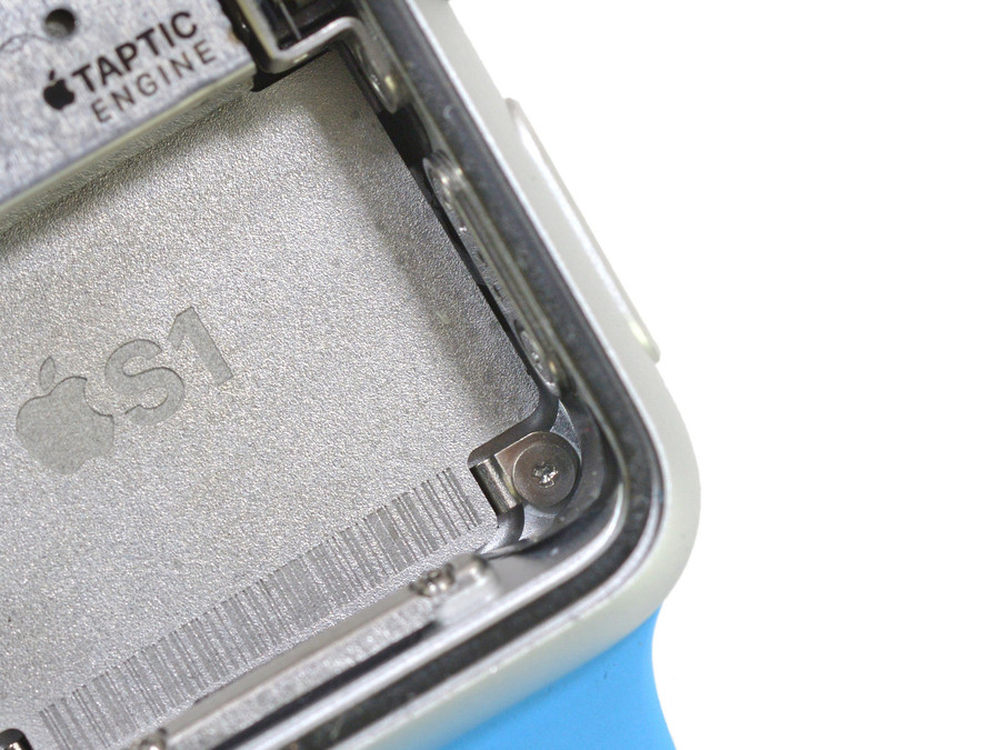

马上我们就能见到苹果表的S1核心了？没那么容易，旁边这颗小小的螺丝就没少问难ifixit，据说这是他们见过最小的三翼螺丝，ifixit甚至为此打磨了自己的螺丝刀。
22/33

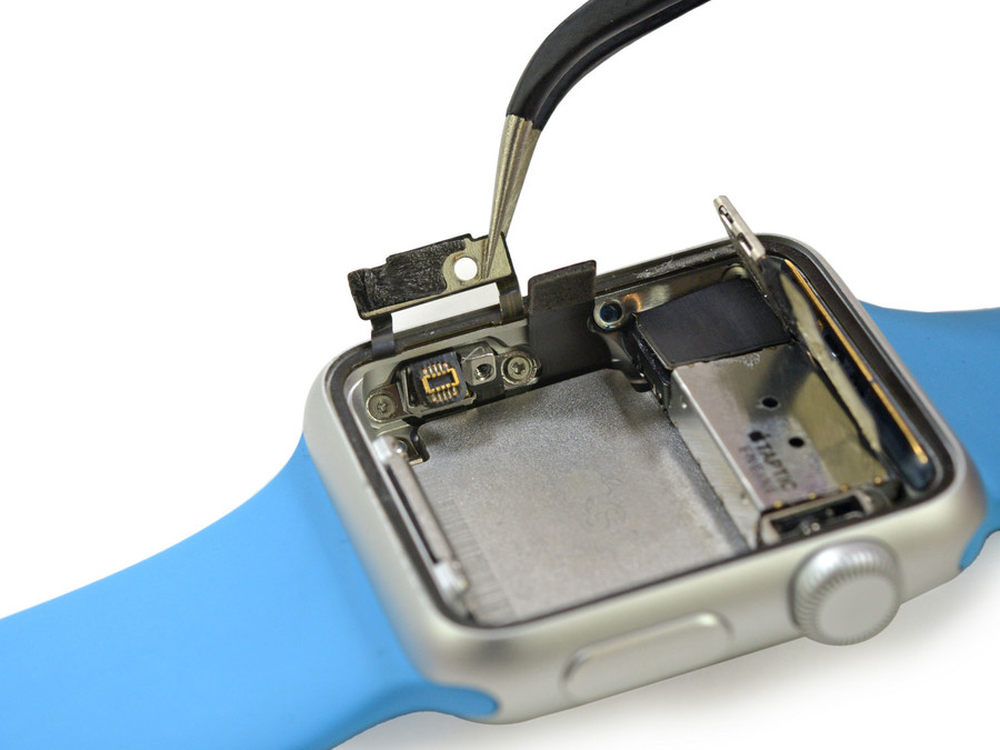

拆下主板之前还有很多工作要做，图为Apple Watch的MIC排线。
23/33
接下来是扬声器，周围还有一圈O形防水环。
24/33

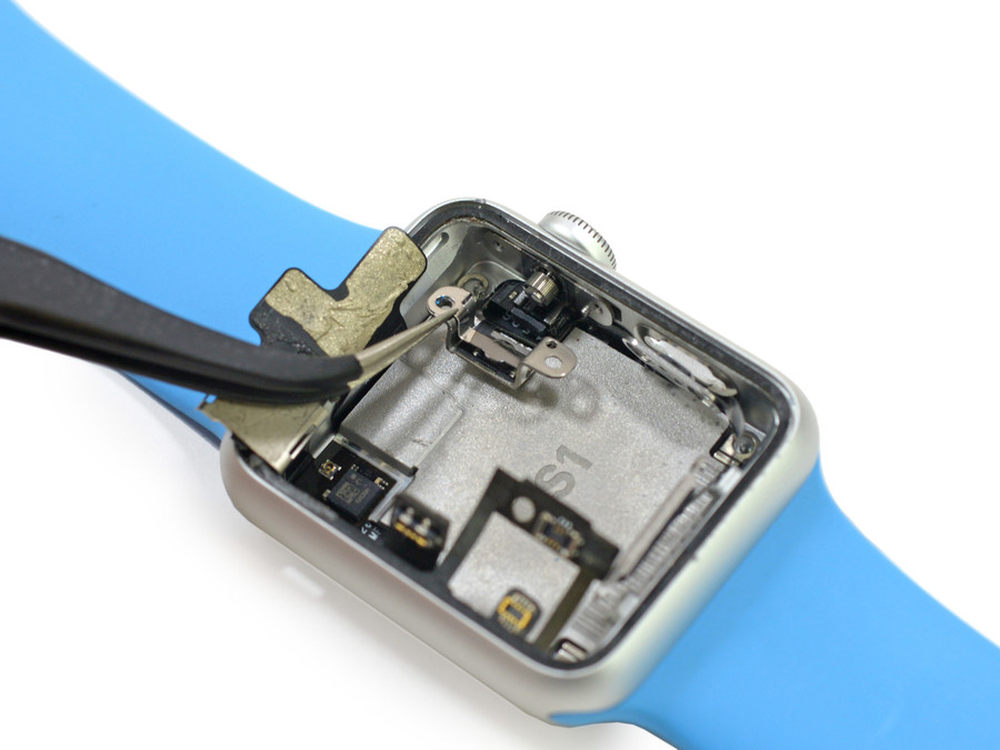

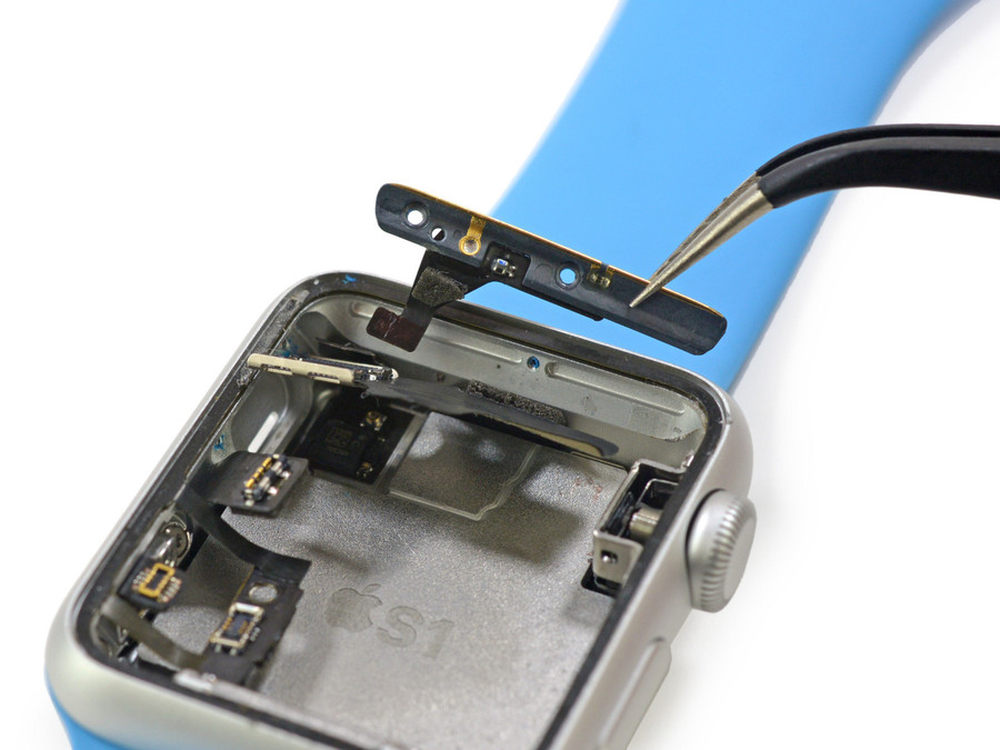

Apple Watch的天线，WiFi、蓝牙信号是否稳定就全靠它了。
25/33

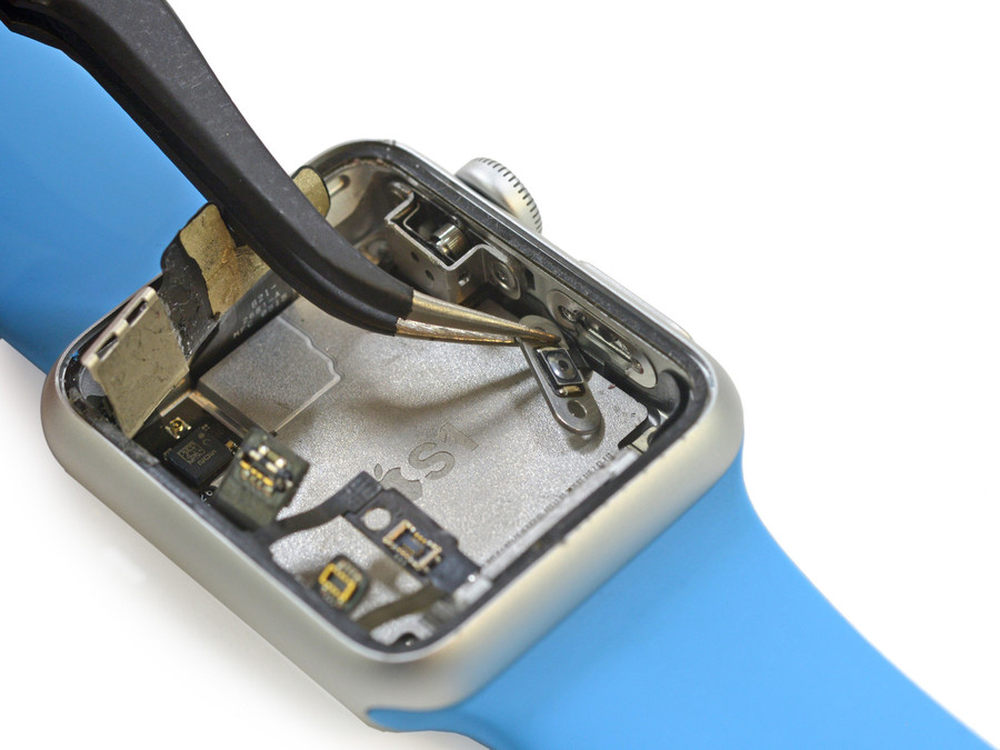

表冠下方是一个mini的物理按键元件，与镊子的对比就能看到它有多瘦弱。
26/33

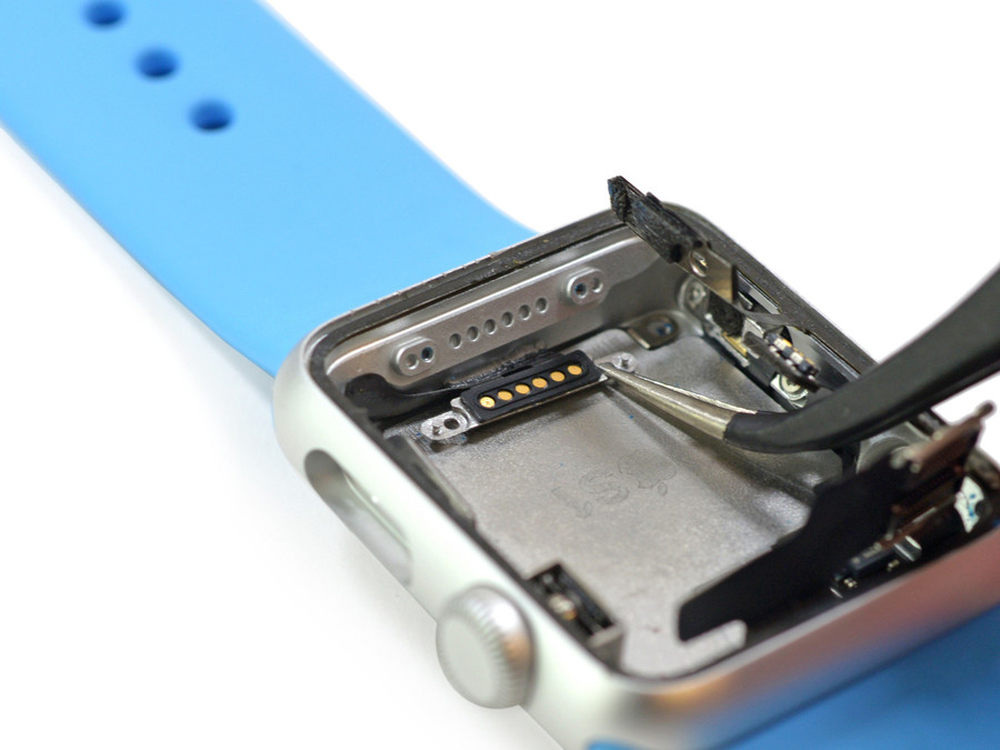

Apple Watch底部预留了一个隐藏的接口，触点很多，目前ifixit也不知道这里有什么功能，可能未来会有诊断模式或什么功能。
27/33
拆下表冠后终于可以见到S1核心了。
28/33

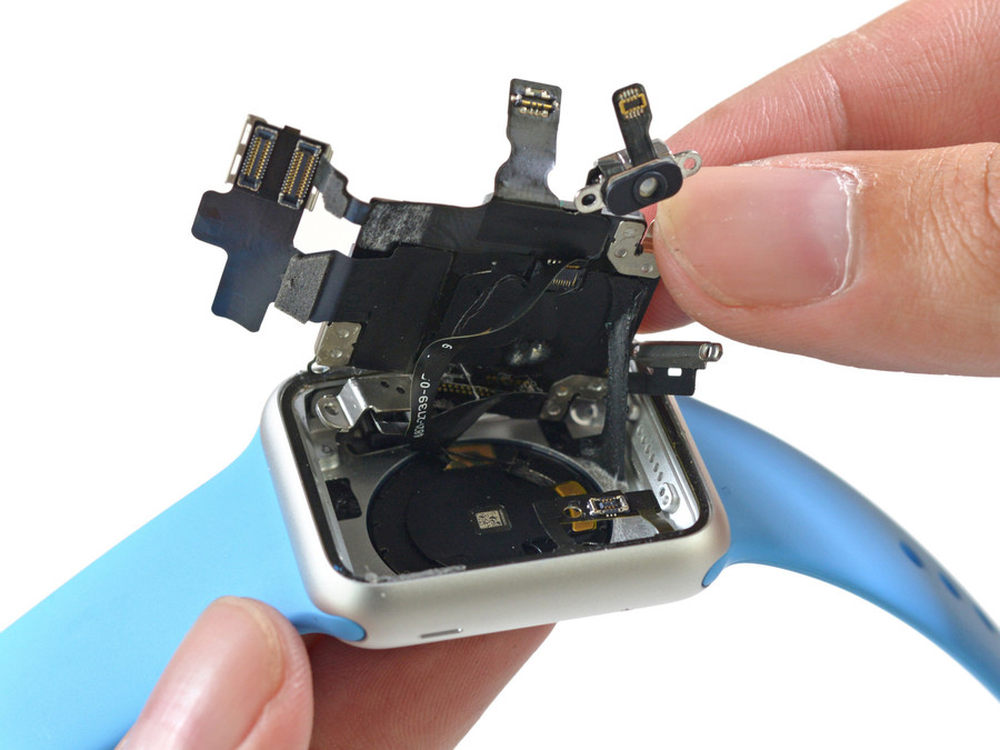

尽管用了混乱二字，但从之前的拆解各位也能看出Apple Watch有限空间容纳这么多电子元件有多困难，最终所有的排线都需要连接到S1核心才能协同工作。
29/33

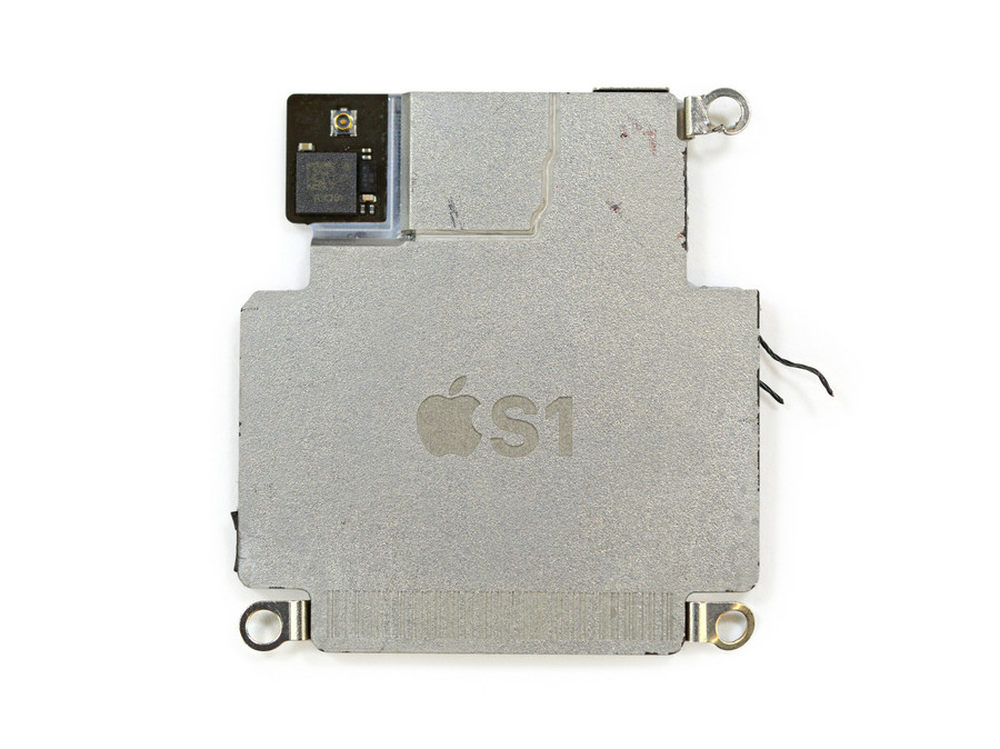

S1的“屏蔽罩”是树脂材质，看来核心的发热并不会很高。之后还有一张揭开屏蔽罩的图片，不过并无法看到核心咱就不上传了。
30/33

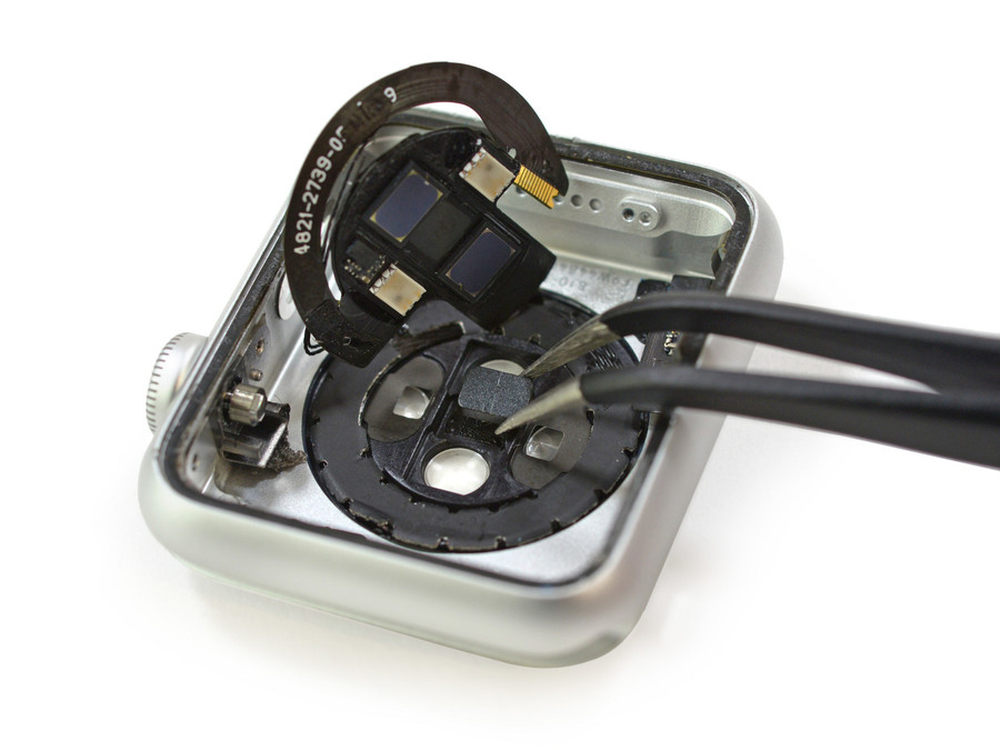

最后还有Apple Watch极为重要的心率传感器，这里的元件可不算少，LED以及各种传感器，他们负责监测我们的心率。
31/33
心率传感器区域还有一个块小磁铁，磁性充电器一端同样也有一块，高大上的自动吸附就是这么达成的。
32/33
ifixit惯例，拆解的全家图
33/33
ifixit给出的Apple Watch可修复能力是5，它的屏幕、电池等组件很好拆卸，真正困难的在于S1核心，很多的线路都是焊接在主板的背面，很难拆卸，而且这个损坏后基本无法修复。
