坏了也能修！LG Watch Urbane手表拆解
1/35
5月5日我们拿到了LG Watch Urbane，我们已经进行了拆解，下面我们就来看看这款LG最新的智能手表与去年的LG G Watch有什么区别和相似点，并且还要对该手表的后续维修提一些建议。?废话不多说，一起来看一看LG Watch Urbane的内部究竟隐藏了些哪些科技奥秘吧！
2/35
LG Watch Urbane与SmartWatch智能手表不同，它看起来更像是一块普通的手表，下面先来看看该手表详细信息配置：
1.3英寸320 x 320(~ 245 ppi)P-OLED显示
410毫安时的电池
高通400Snapdragon处理芯片
1.2GHz四核A7处理器
512 MB RAM和4 GB存储
九轴陀螺仪+加速度计+罗盘
蓝牙4.1模块
3/35

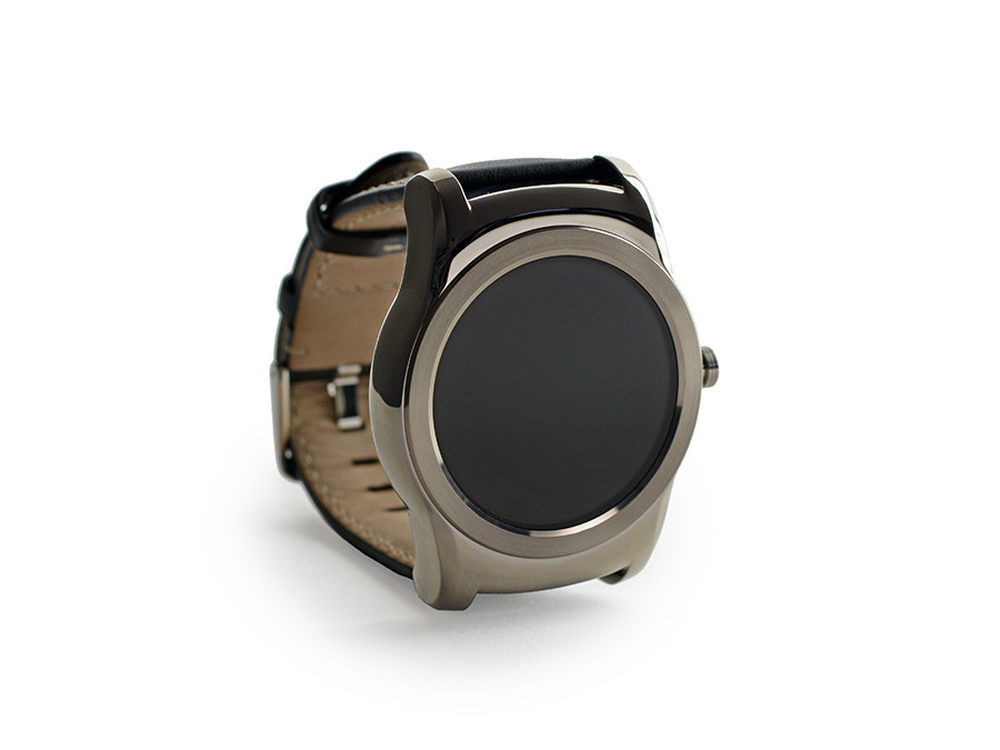

LG Watch Urbane看上去像是一款机械手表，直到你把它翻过来......
4/35

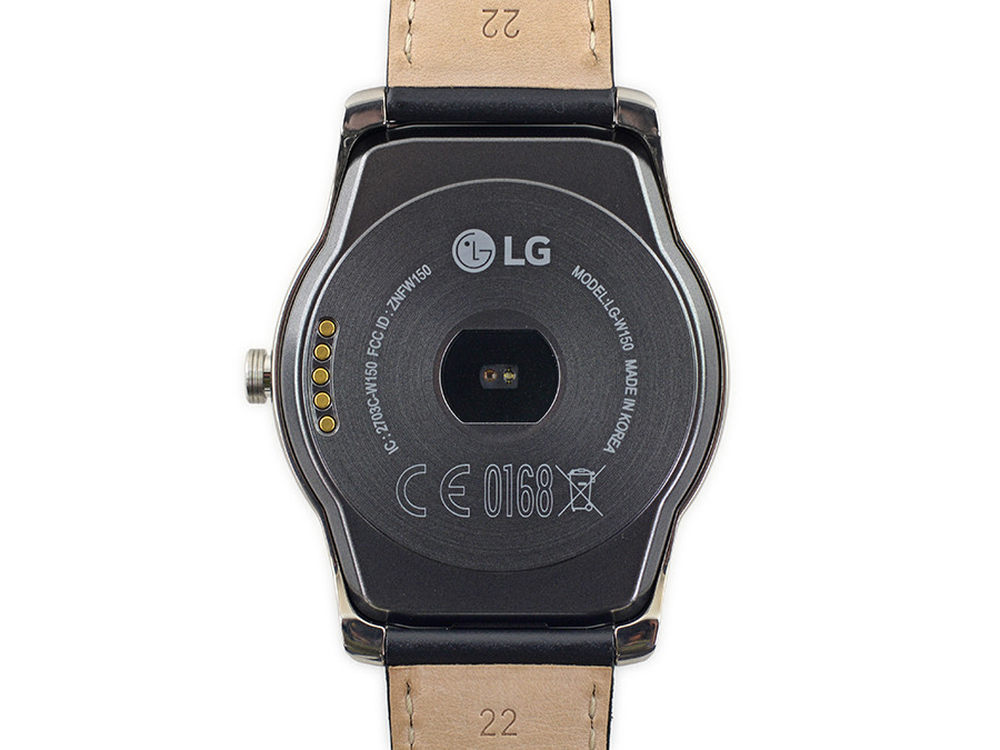

在手表的后方配备了一块心率传感器，充电触点，以及型号（lg-w150）。
5/35

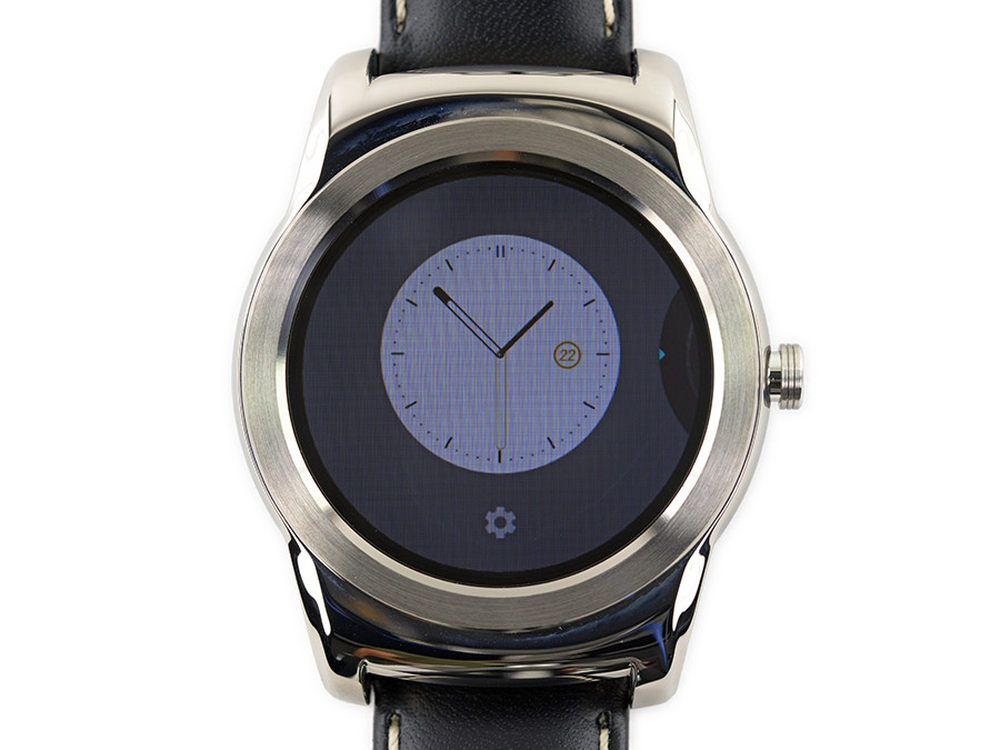

你可以选择很多种风格的表盘，LG Watch Urbane的245 PPI的屏幕显示效果要比实际拍出的照片看起来更加清晰。
即使LG Watch Urbane的显示效果再怎样好，但仍然比不上290 PPI的苹果Apple Watch。
6/35

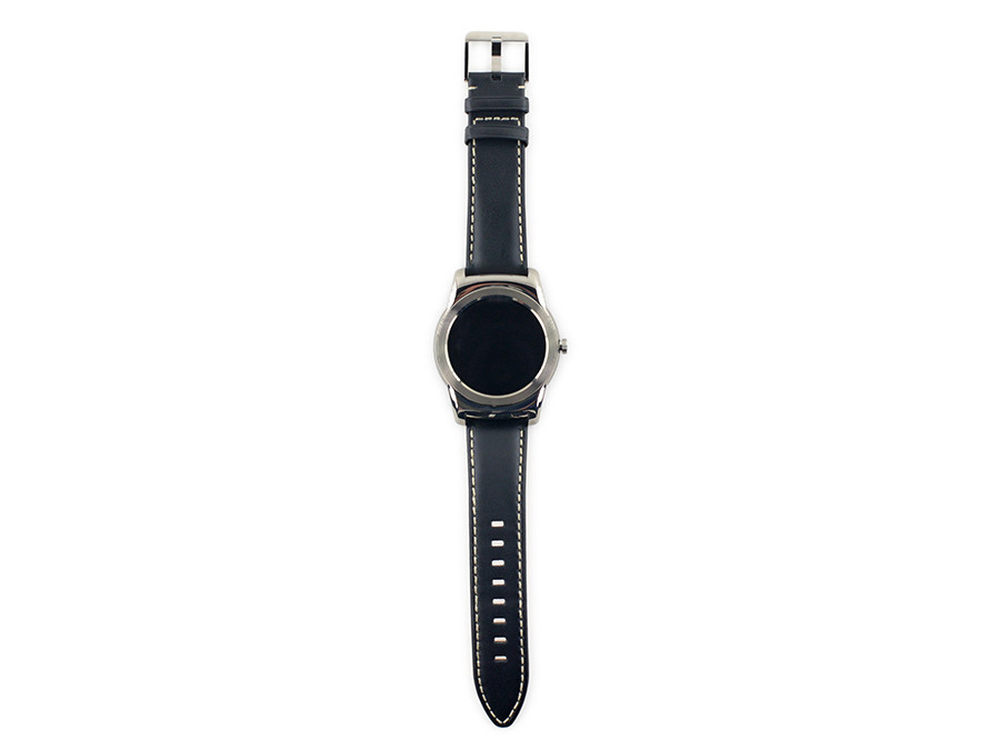

LG Watch Urbane配备了22毫米标准皮革表带，你也可以根据自己的喜好，选择自己喜欢的表带进行互换。
7/35

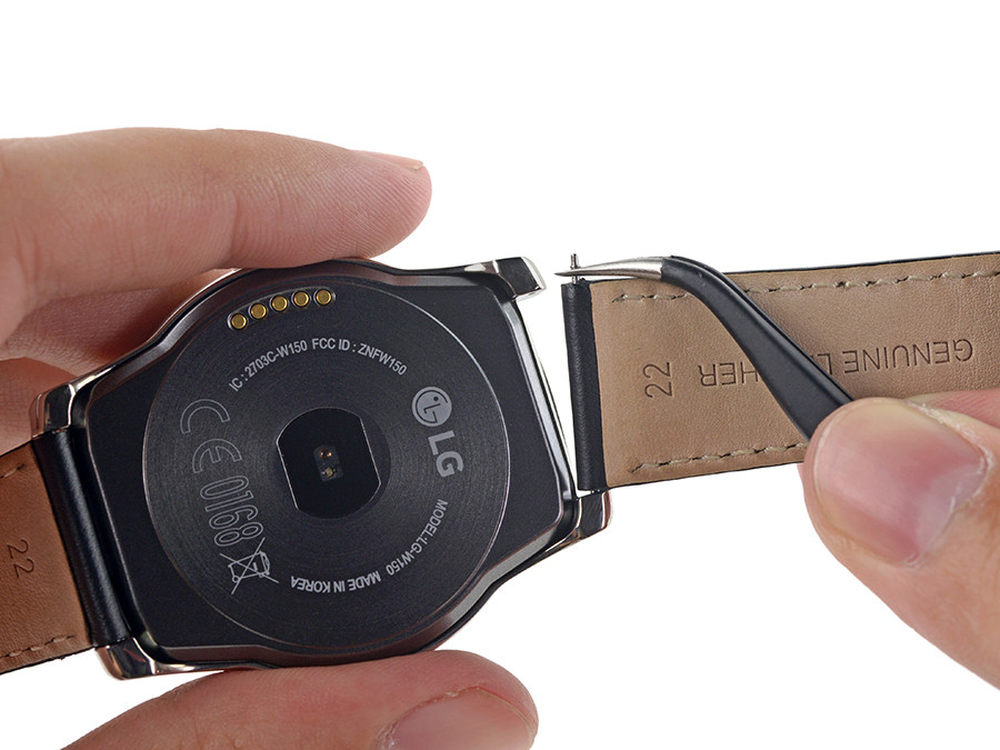

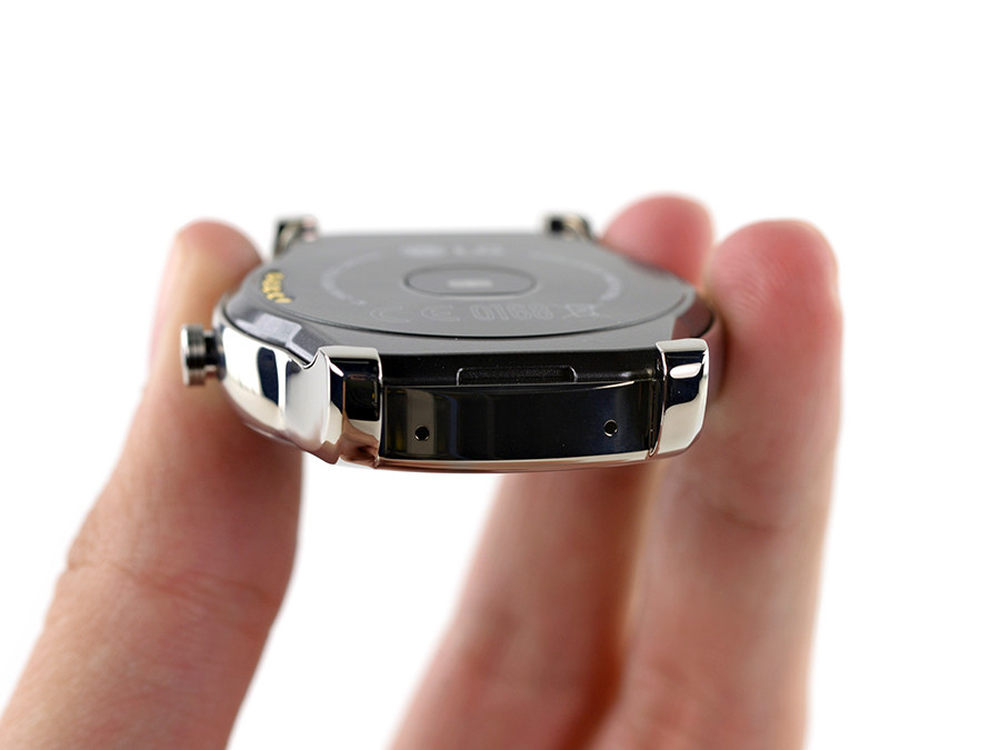

拆卸者用尖的镊子撬开接口，卸下表带，从侧面看可以看到接口处有两个小孔，拆解者猜想这也许就是手表的麦克风吧？
8/35

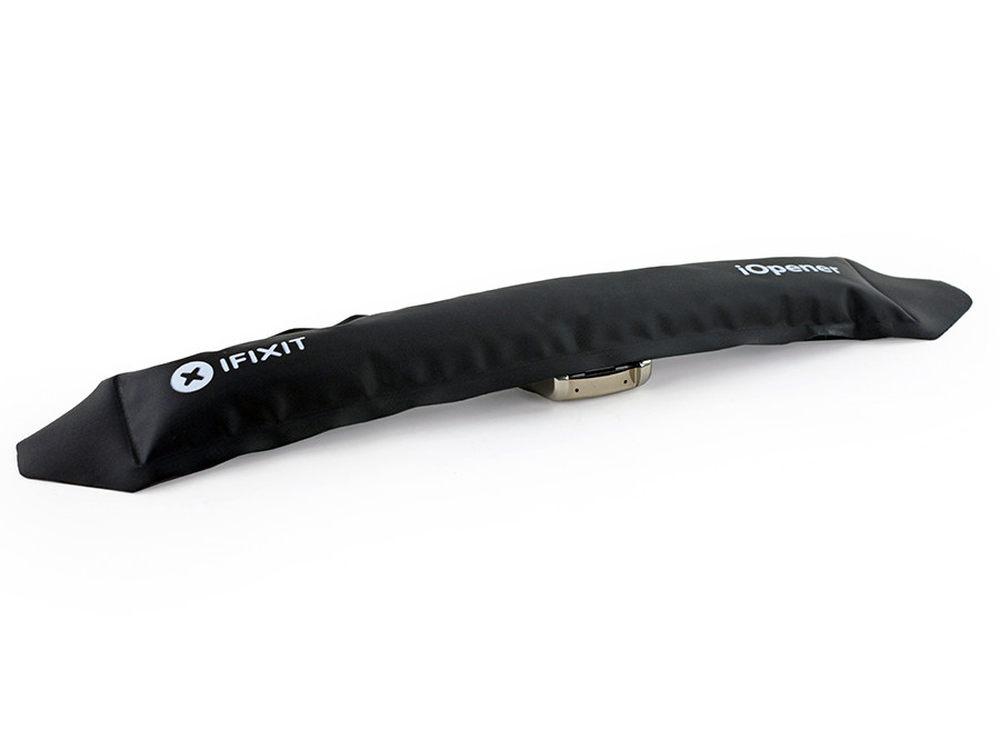

之前我们曾拆解过smartwatch，发现手表有一个o形环密封设计，但是LG Watch Urbane却没有。拆解者只好把iOpener加热来进行拆解，感觉这种方法略显麻烦
9/35

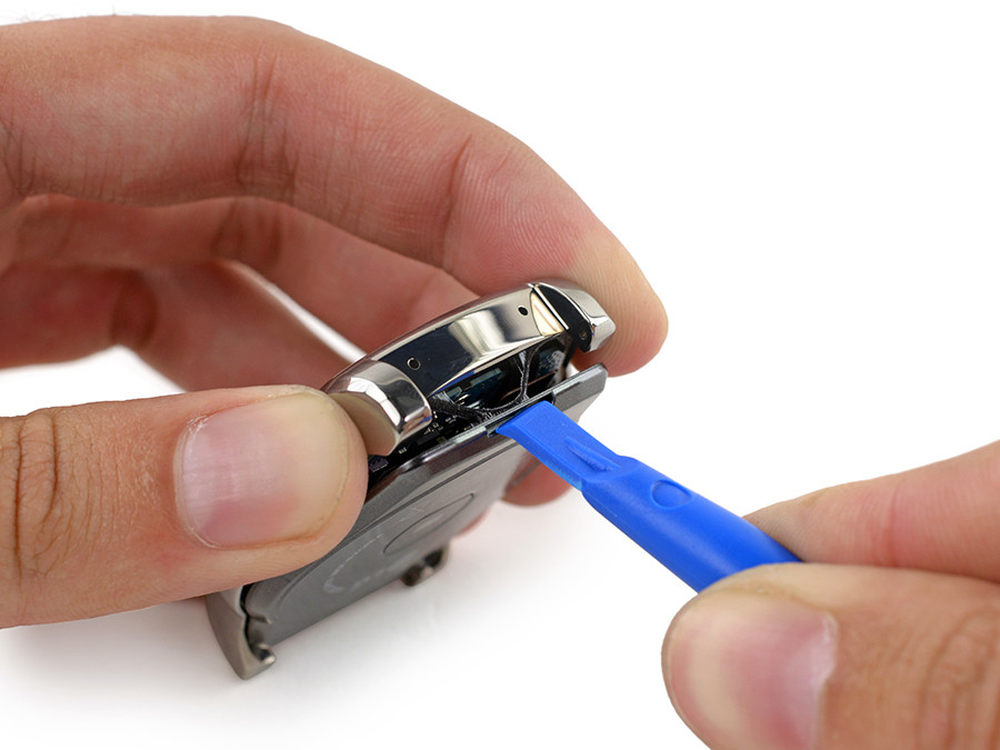

我们只需要用工具撬一下后盖就可以打开，在封胶融化后就可以很轻松的把它拆开。
10/35
另外封胶融化前可以看到手表是拥有IP67防水和灰尘等级的，它可以在1米深的水中浸泡30分钟左右。
11/35

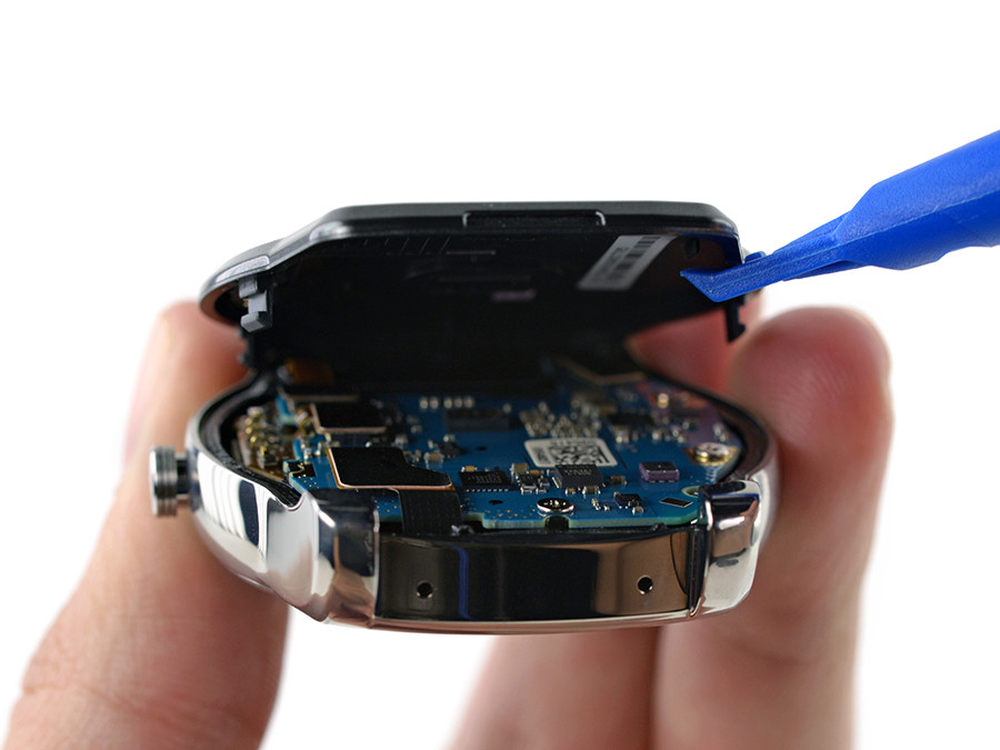

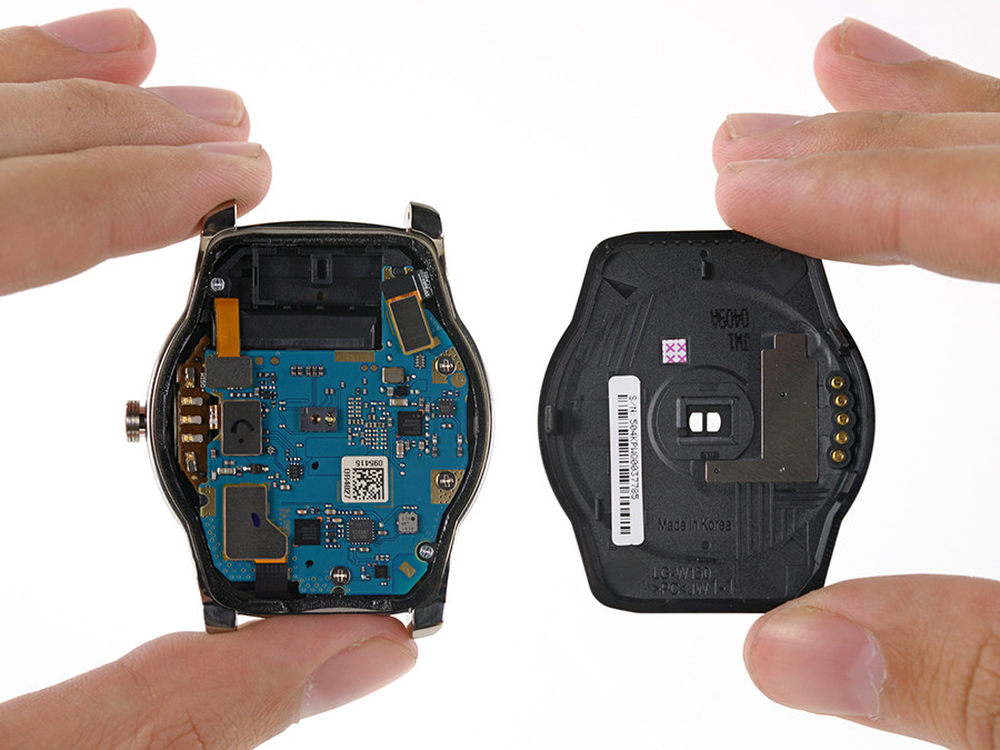

拆卸完后盖可以发现连除了胶之外没有多余的排线，非常干净，即便是坏了也很容易维修。
12/35

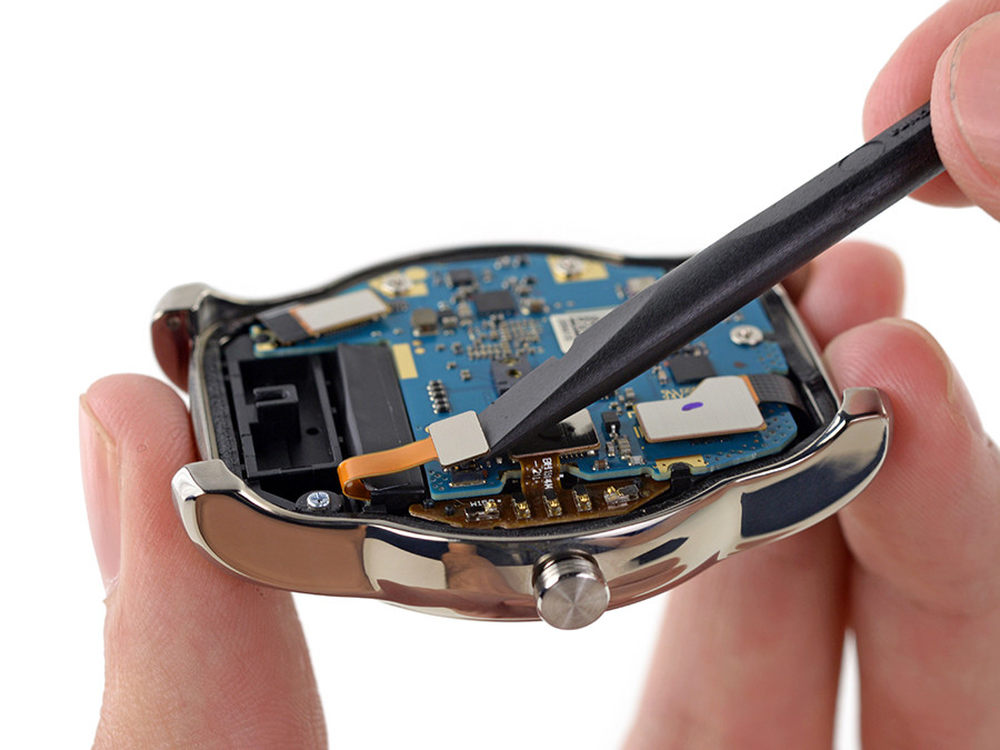

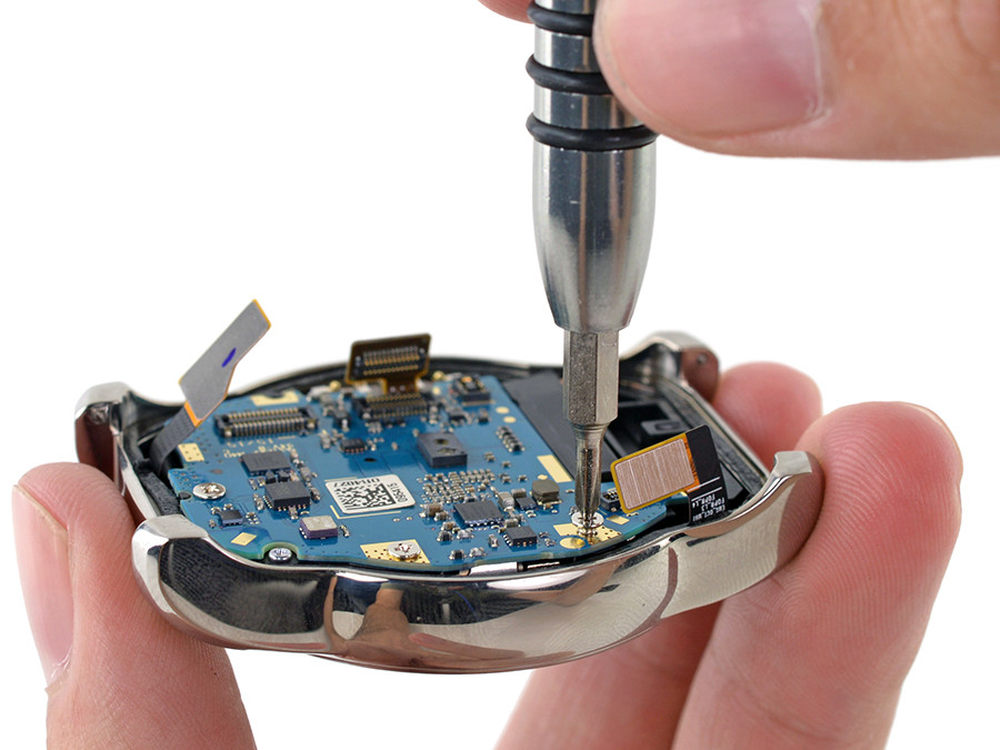

通过后盖的触点可以进行充电，下面就来拆解排线和主板上的螺丝，这些螺丝和普通手表上那些螺丝是不多大小的。
13/35
值得庆幸的是这些都是普通手表用的小螺丝，即使是螺丝丢失也可以找到差不多大小的螺丝来代替，这也有利于手表的拆解工作。
14/35

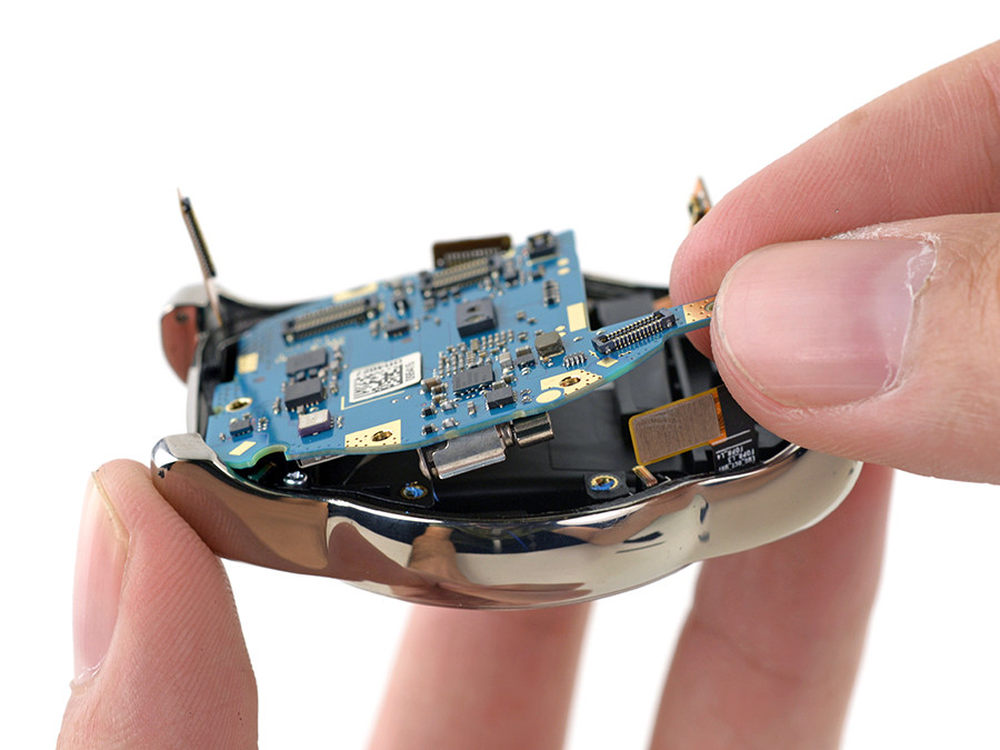

拆卸者把主板从表身分离开来，可以更好的观察这个智能穿戴设备的硬件。
15/35

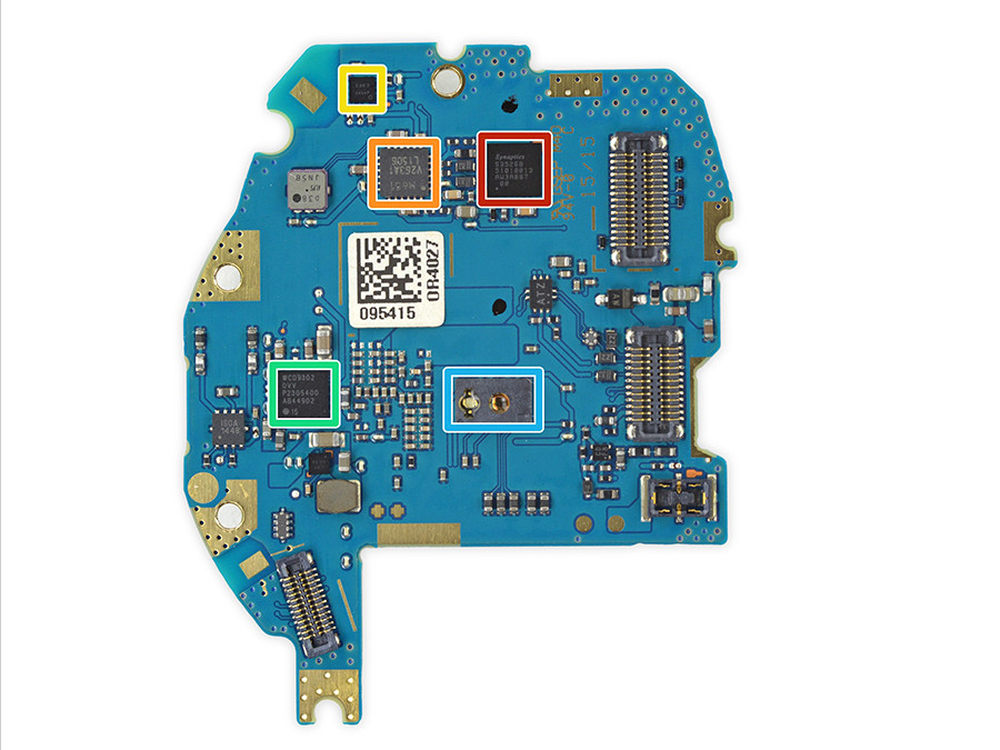

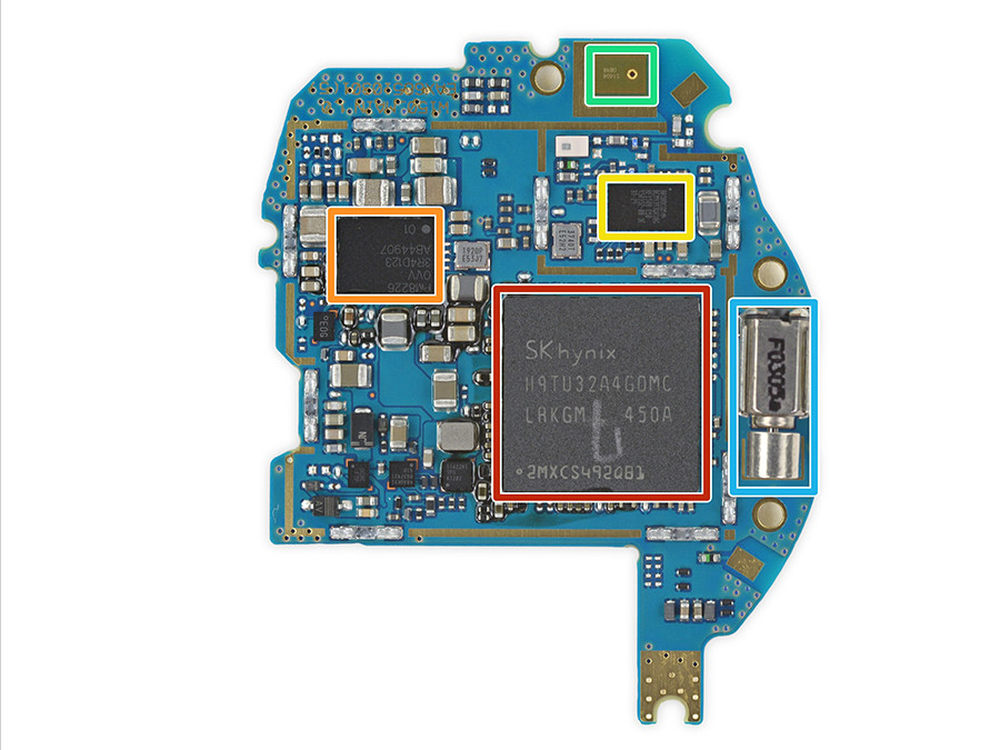

红色：移动DDR2 SK海力士H9TU32A4GDMC 512 MB以及高通Snapdragon 400 SoC是隐藏在这个DRAM设备。
橙色：高通PM8226 PMIC
黄色：Broadcom BCM4343综合通信模块
绿色：单一microphone-we我们不能确定这是两个接口，还是为了对称而设计的。
蓝色：振动器motor-soldered在主板上
16/35
接下来把主板翻过来看：
红色：Synaptics S3526B触摸控制器
橙色：Invensense M651六轴加速度计和陀螺
黄色：Asahi Kasei的AK8963 3轴陀螺仪
绿色：高通WCD9302音频编解码器
蓝色：PPG传感器
17/35

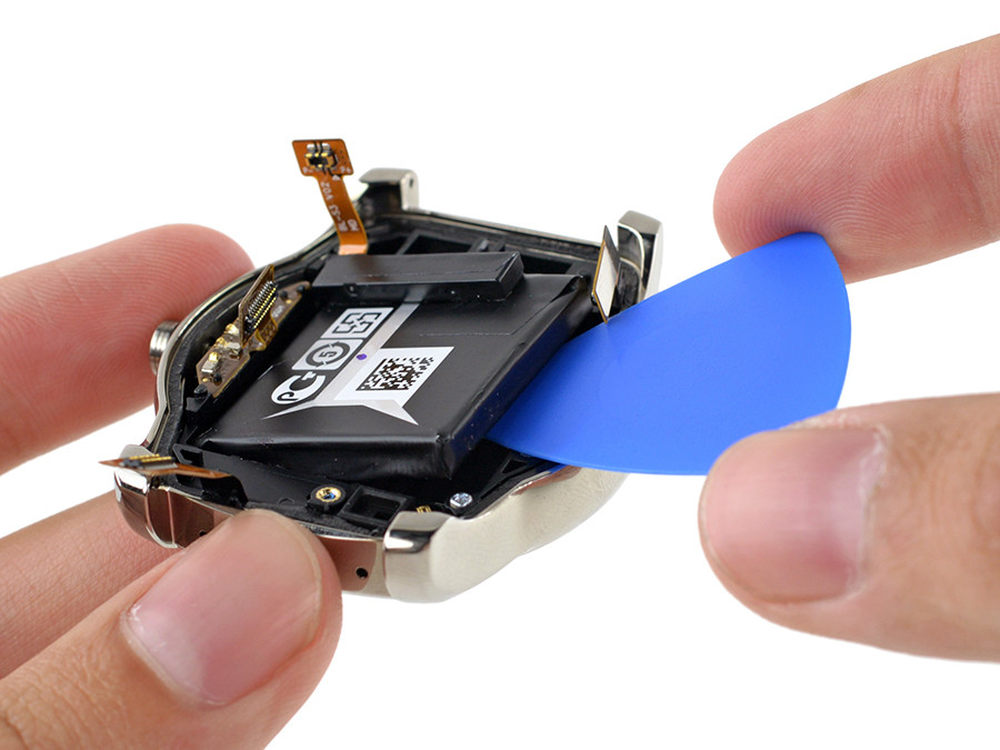

快速用拨片撬开电池四周
18/35

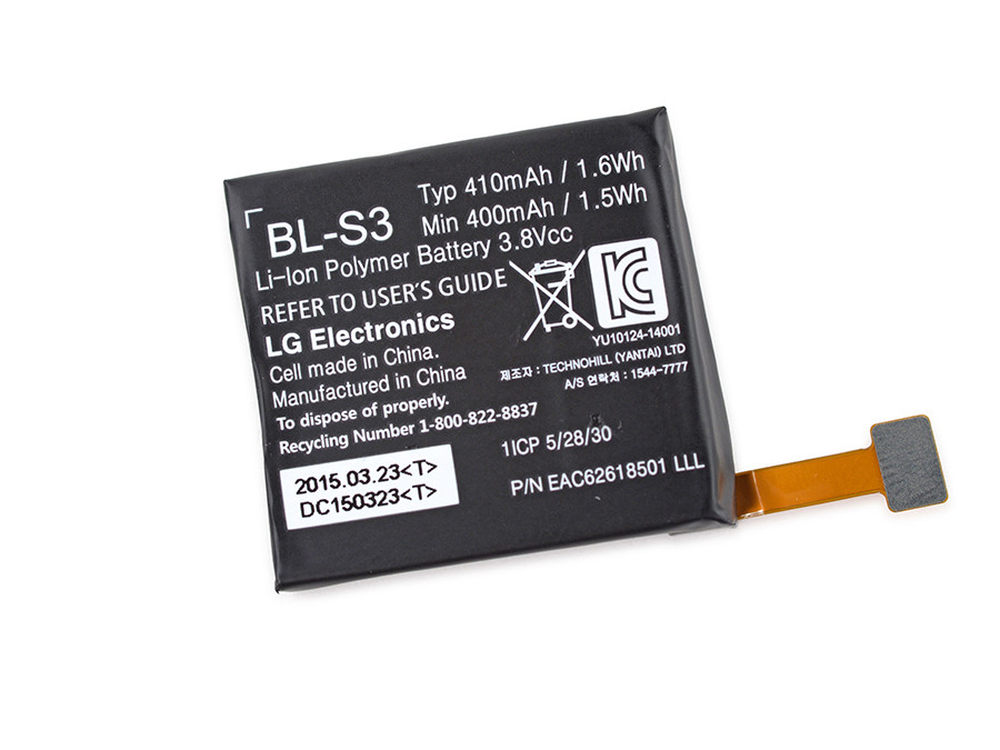

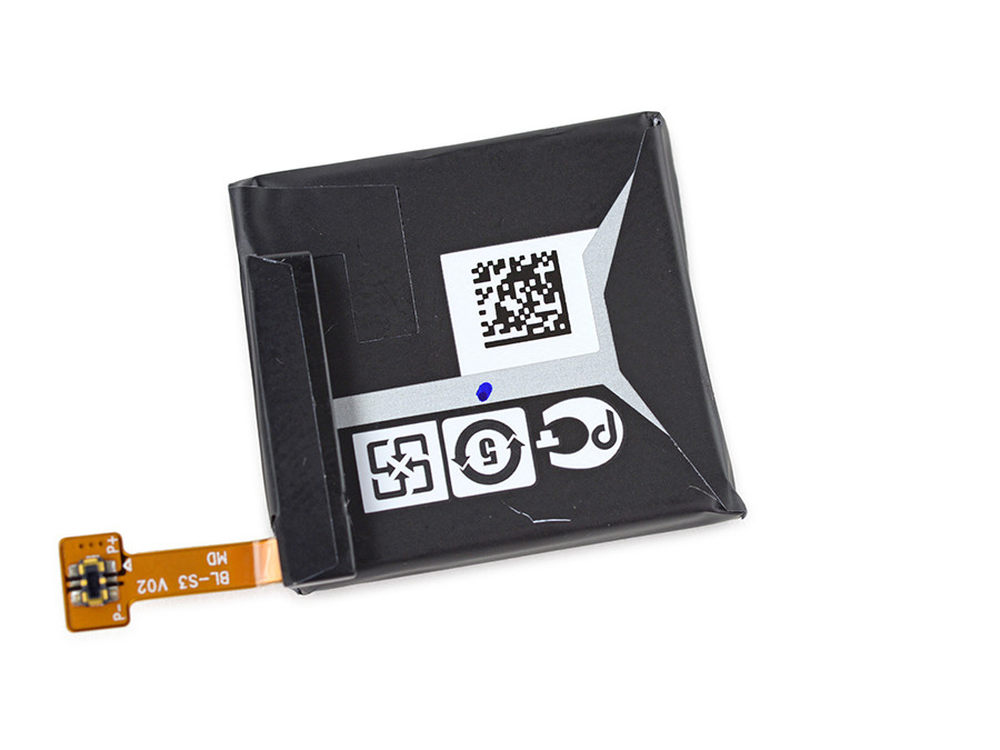

通过电池可以看到这块电池的容量是410毫安时，和三星Gear Live的电池容量是一样的。
19/35
其他热门智能手表的电池含量：MOTO 360和三星Gear Live：300 mAh电池容量；Apple Watch：205 mAh容量
20/35

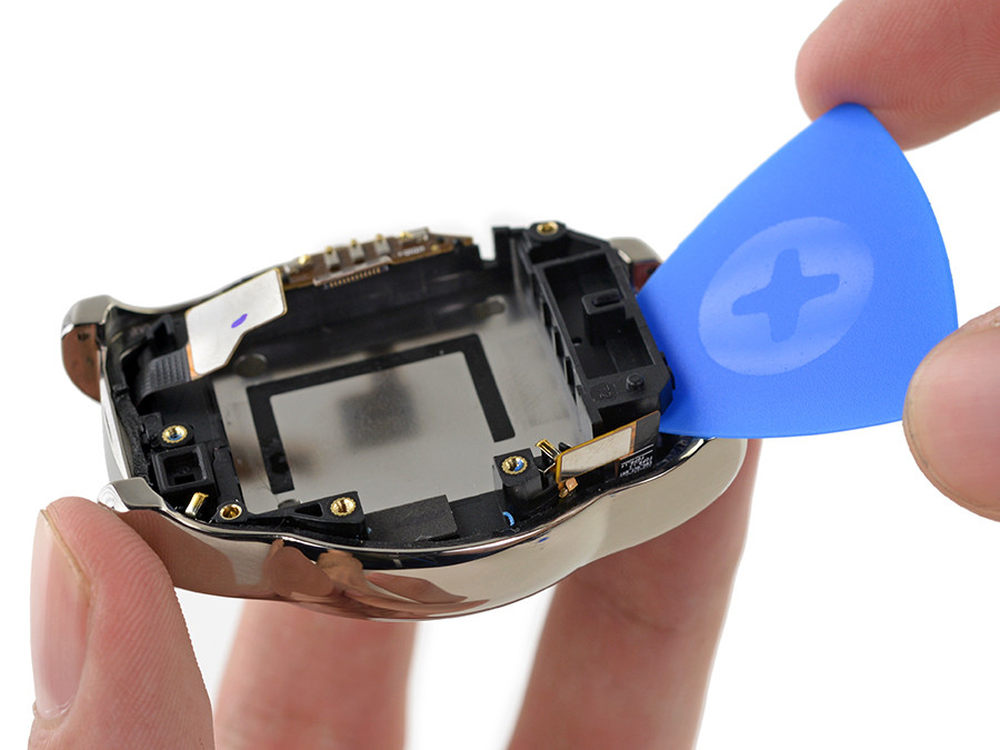

拆除表身内部的几个螺丝和一些胶，把塑料框架用拨片撬出来。
21/35
拆卸者认为采用粘合剂和塑料框架减少了成本，不利于维修，但是LG似乎找了了很好的方法，平衡了维修带来的不必要的损耗。
如果按钮的部分部件损坏，可以直接更换塑料框架就可以，节省了不少成本。
22/35

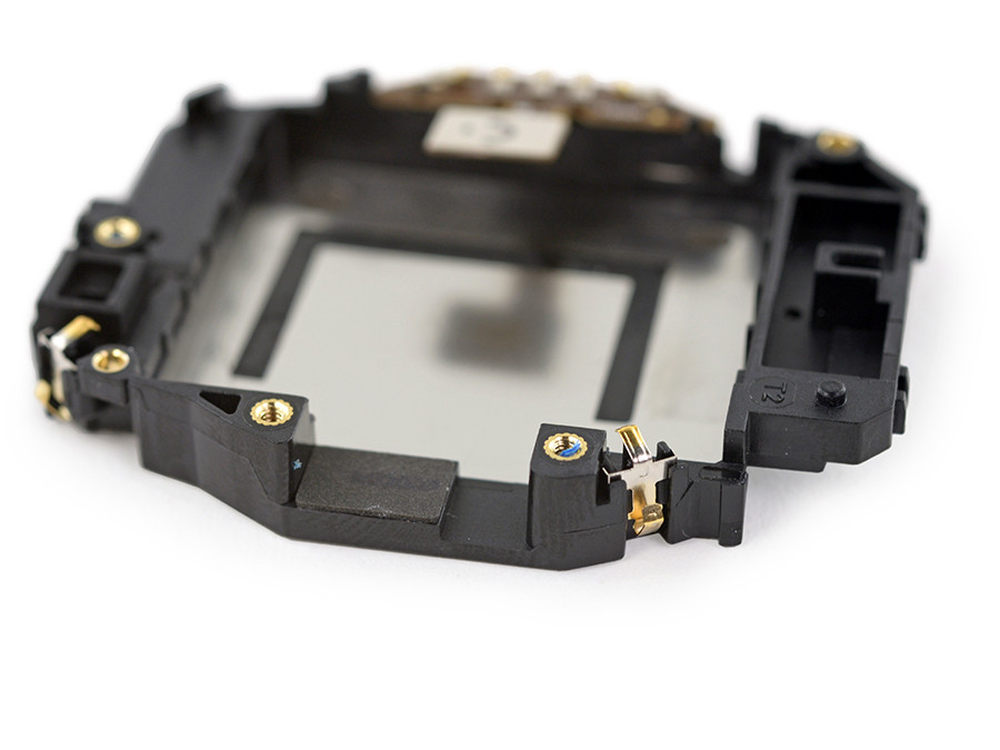

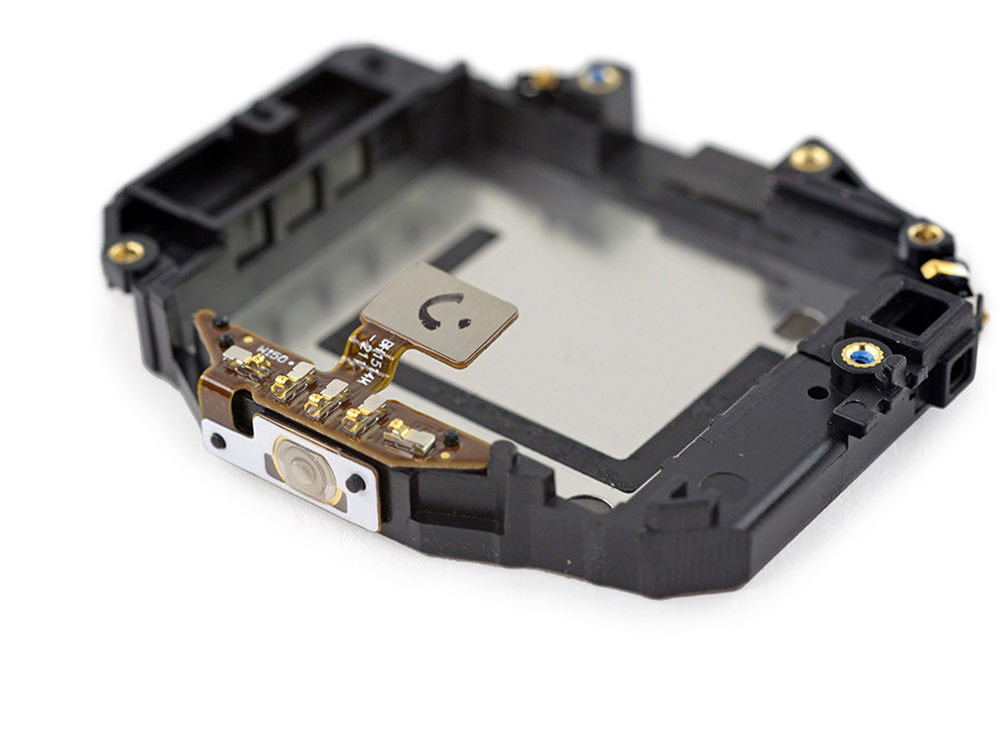

可以看到塑料框架上有负责整块表操作的按钮及排线，以及充电器的预留位，凹槽部分还可以起到保护主板的作用。
23/35

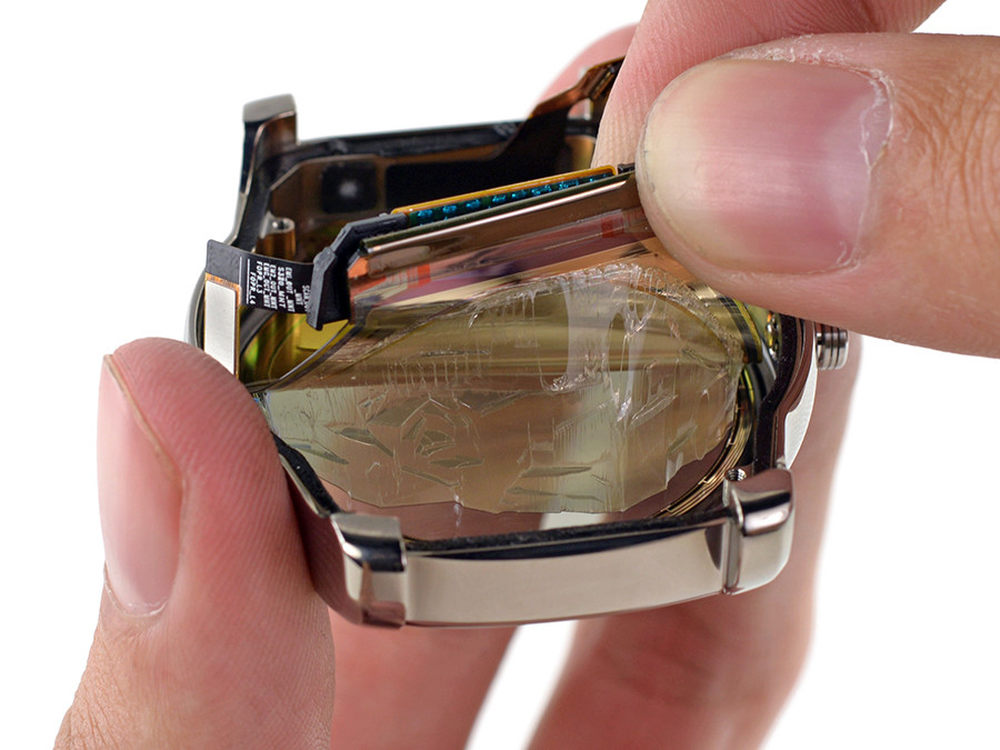

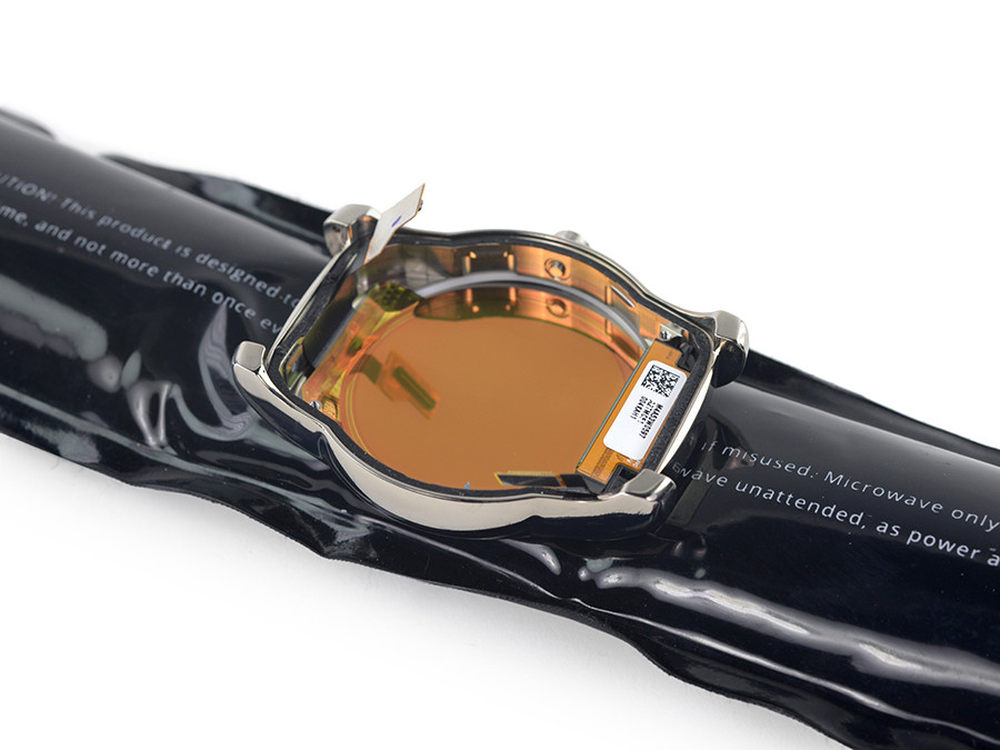

拆卸者用iOpener分离P-OLED显示屏幕。
24/35

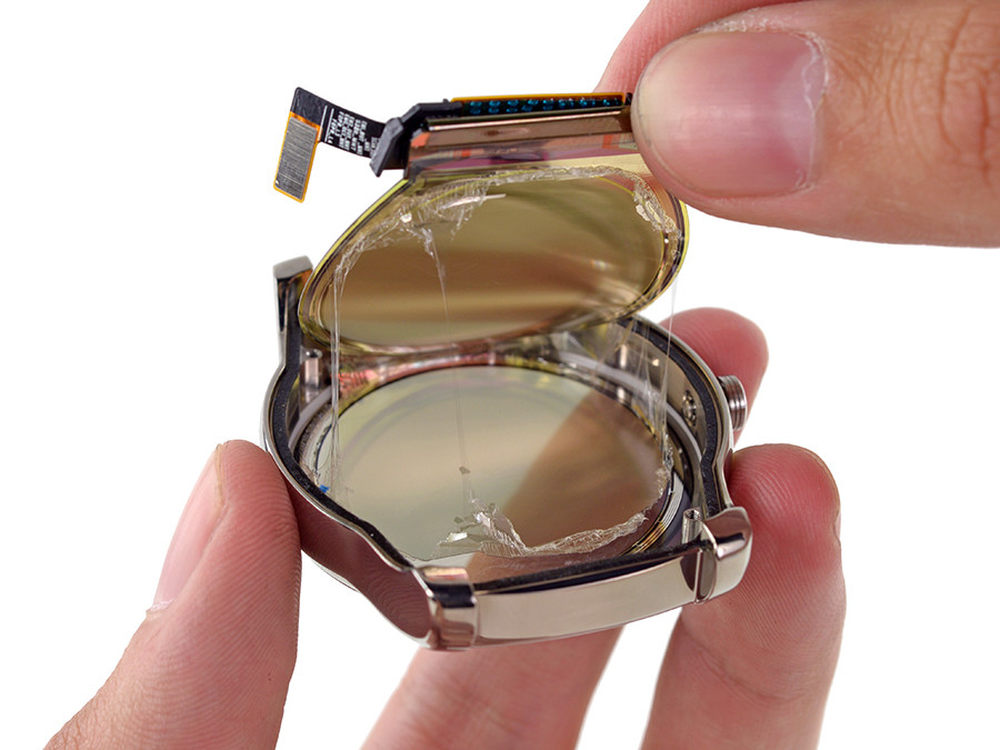

可以发现手表的屏幕和玻璃是相互黏连的关系。
25/35
显示器和玻璃分离之后发现有一层弹性膜在数字转换器之间。
膜是作为显示和数字转换器之间的粘合剂，可以提高更高的画质。
26/35

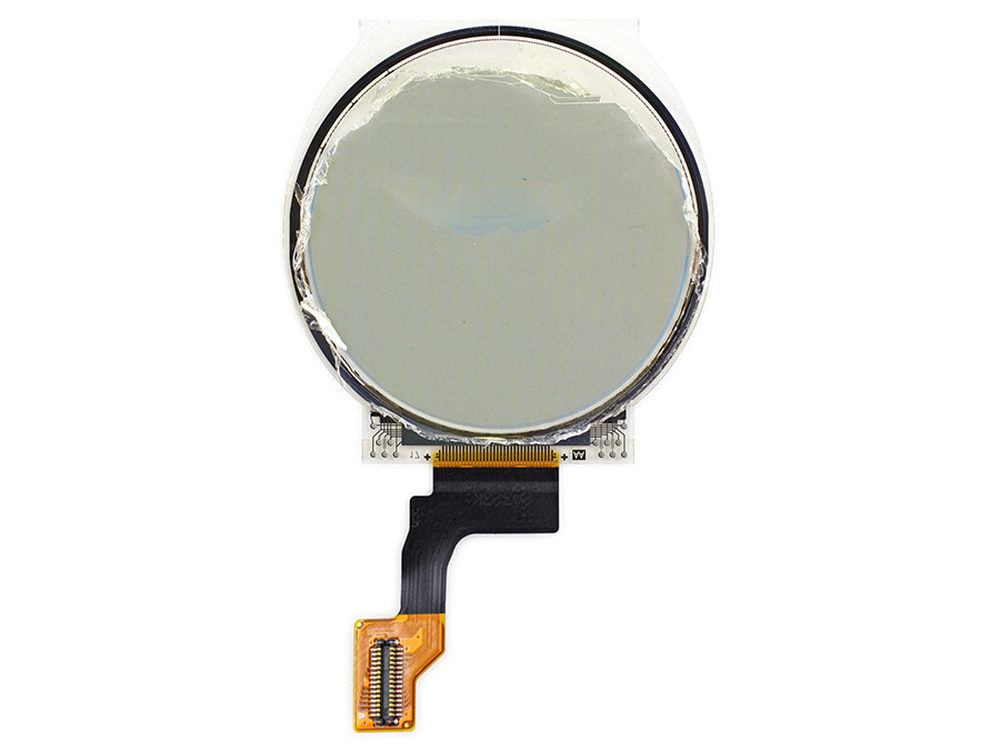

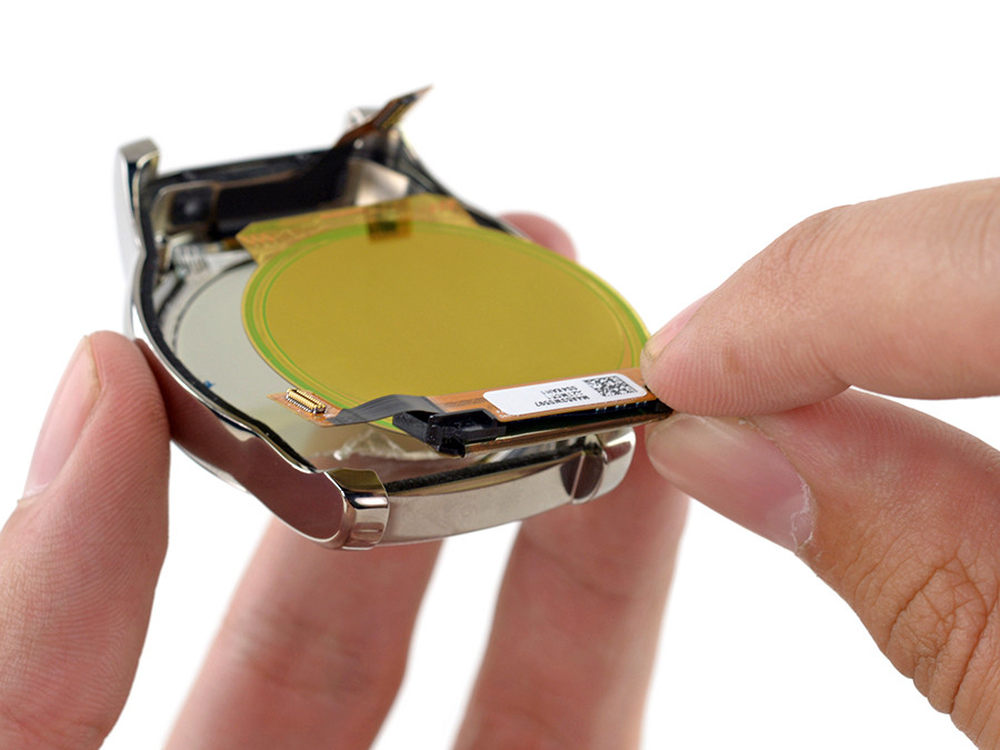

分离显示屏
27/35

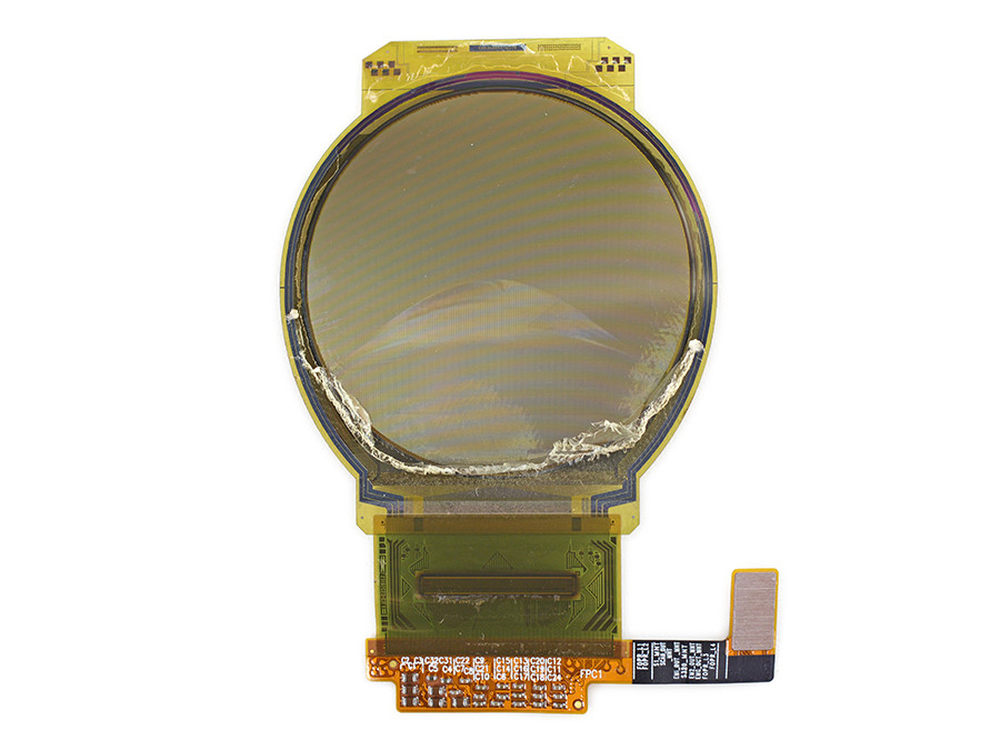

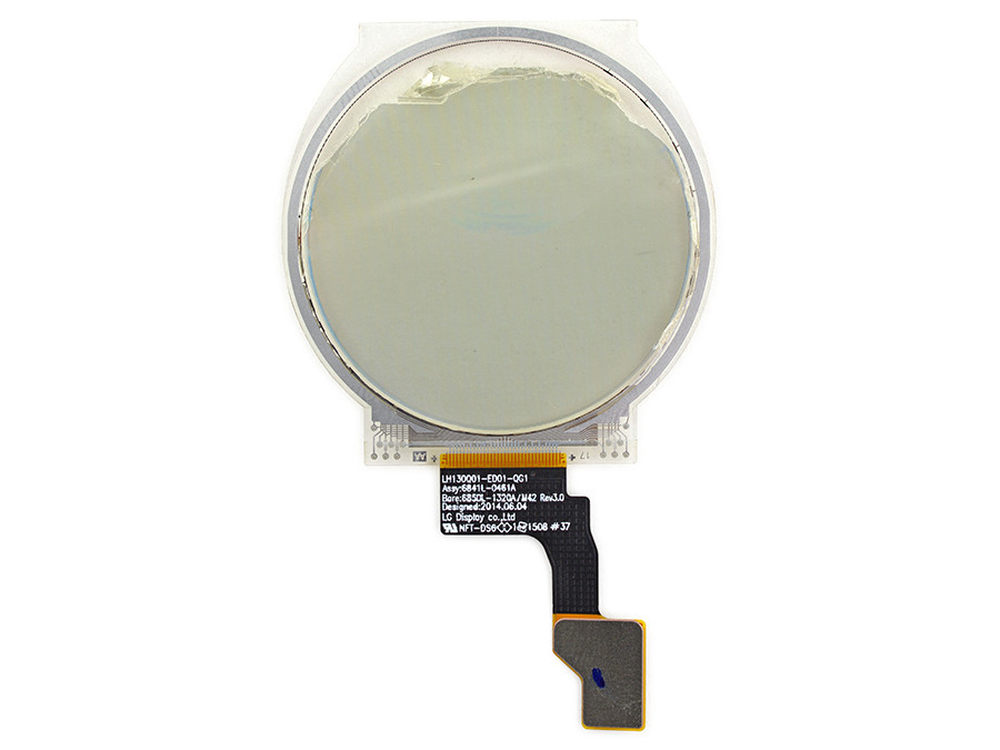

可以看到245 ppi P-OLED屏幕。
28/35
在LG G watch R上也采用同样的屏幕。
29/35

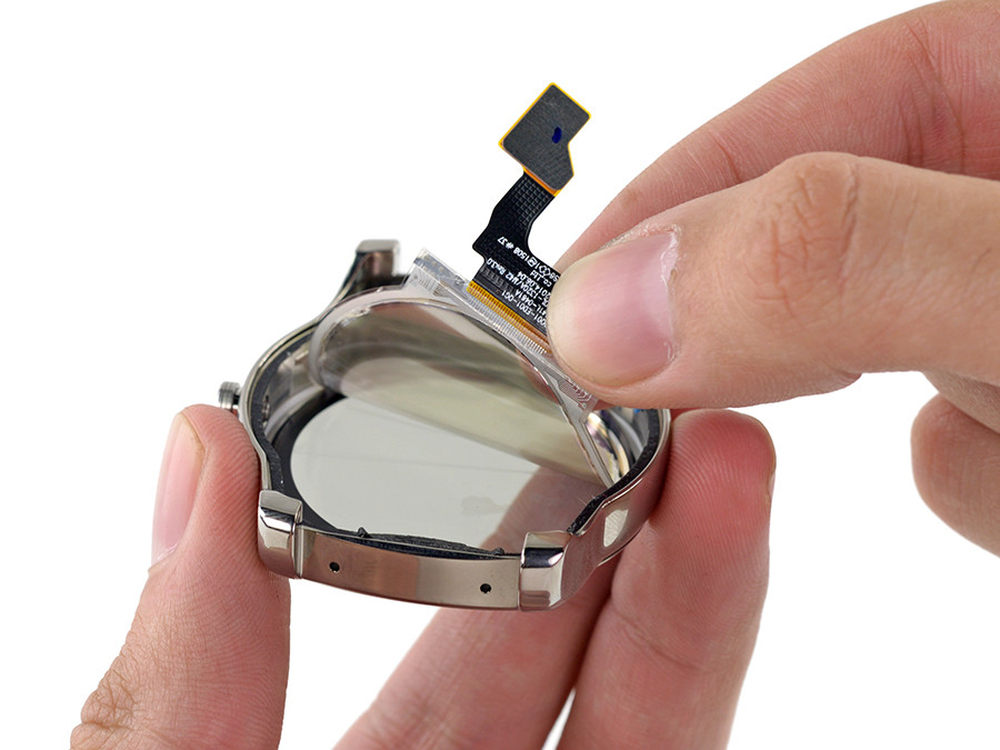

手表的显示数字屏幕也是依靠胶与表框直接粘在一起的，而且这款屏幕也是LG公司自己生产的。
30/35

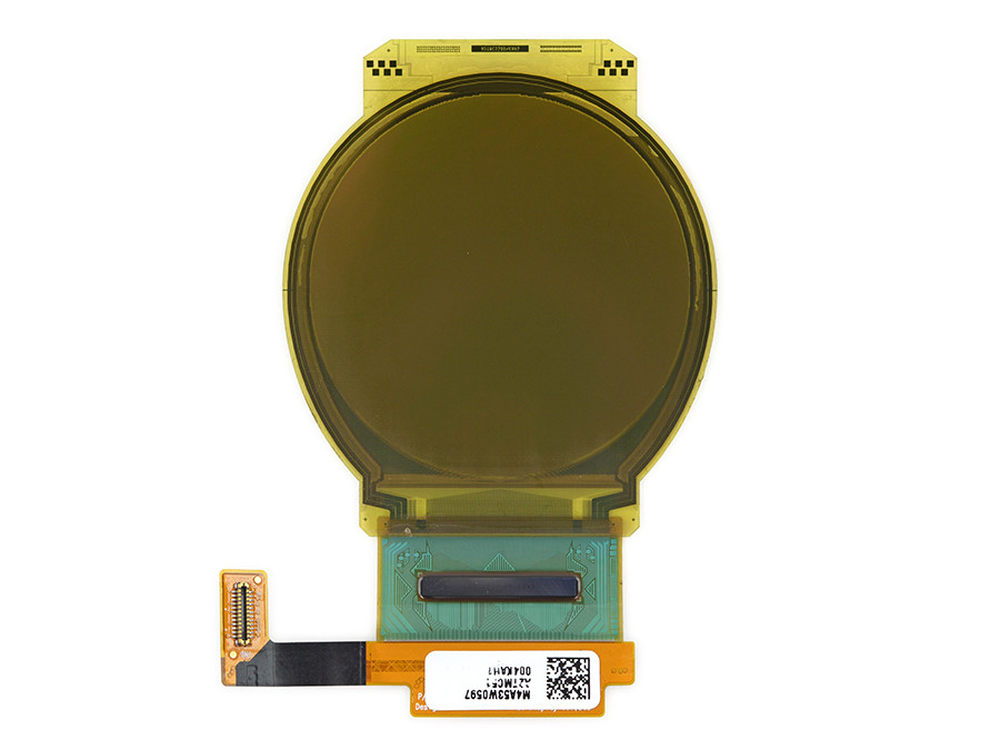

数字屏幕正面
31/35
数字屏幕背面
32/35

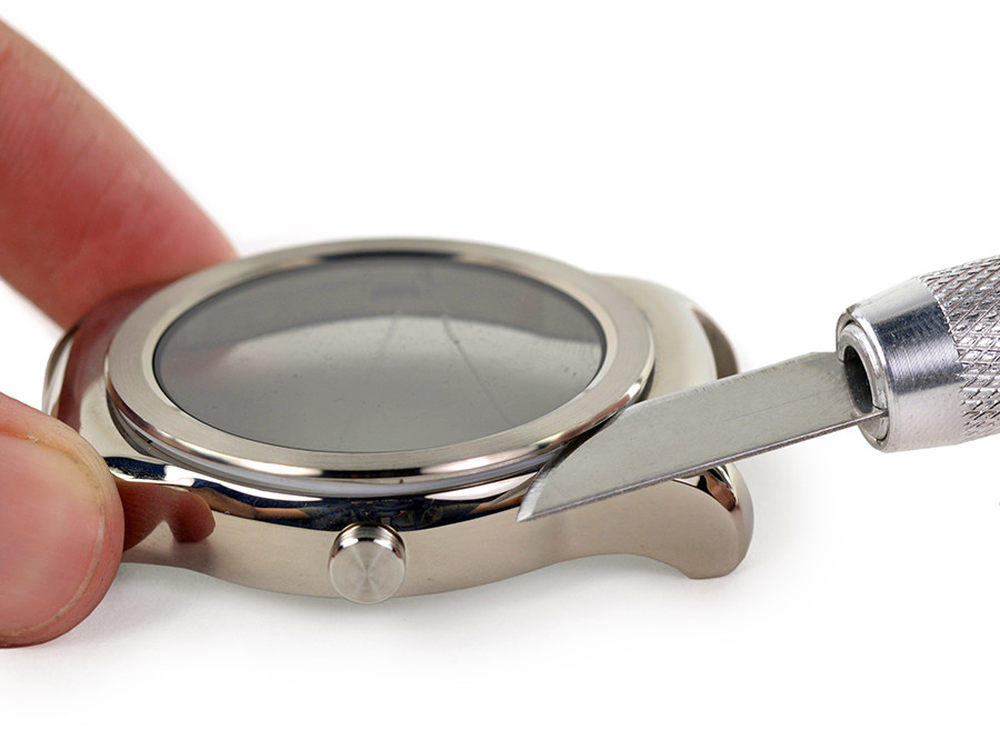

用工具撬开屏幕玻璃，玻璃可以完好无损的被卸下来。
33/35

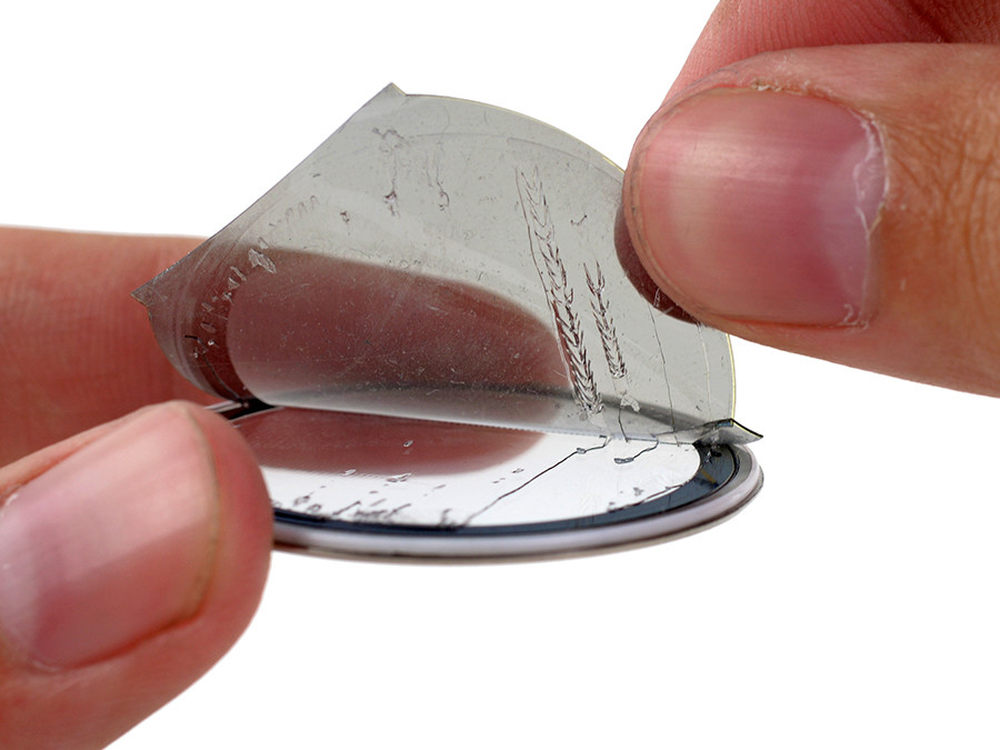

玻璃能够完好无损的被卸下，可以看到圆形玻璃上有一层偏振膜。如果玻璃碎了，分离胶水是非常麻烦的，需要再重新换一块显示屏才行，所以在日后使用时需要十分注意。
34/35

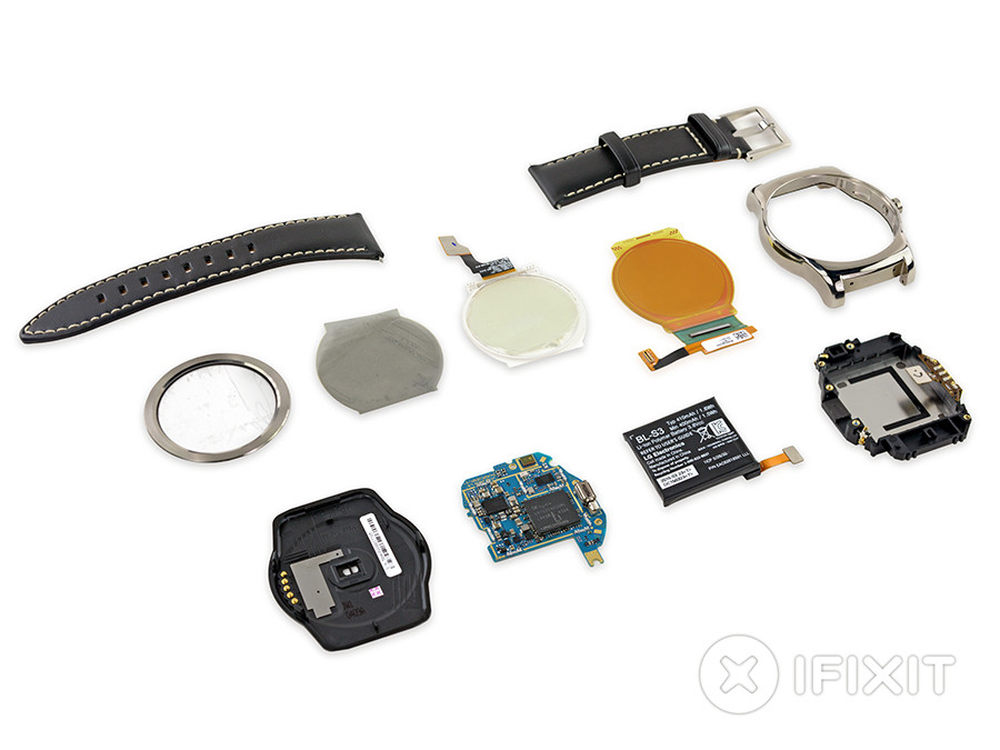

拆解完成图
35/35
最后，iFixit给出了Nexus 6的可维修性打分，在总分10分的机制中，它最终得分为7分，可维修性还是非常高的。
优点：主板仅用三个螺丝固定和几个连接器连接，电池也很容易拆卸更换，表带与普通手表可以互换。
缺点：去除胶水和屏幕损坏的替换比较麻烦。
